Теплоизоляция воздуховодов, материалы, СНиПы
Сеть воздуховодов обеспечивает подачу и отвод воздуха в необходимом объеме в заданные помещения объекта. Причем подаваемый воздух должен иметь определенную температуру. В зависимости от сезона движущийся воздух в приточных воздуховодах охлажден (летом) или нагрет (зимой). Поскольку длина магистралей воздуховодов может быть существенной, то и потери холода или тепла воздухом при движении по воздуховодам могут привести к значительному росту энергозатрат на обеспечение требуемых параметров воздуха в заданных зонах объекта.
Вторая немаловажная проблема – риск выпадения конденсата на приточных воздуховодах при подаче кондиционируемого холодного воздуха. Теплоизоляция воздуховодов значительно снижает теплопередачу между воздухом в воздуховоде и окружающим воздухом, а также снижает риск температурного перепада в точке росы и выпадения конденсата на поверхности воздуховодов.
Теплоизоляция воздуховодов
Изоляционный материал для воздуховодов защищает от теплопотерь и выпадения конденсата, одновременно улучшает шумопоглощение. Выпускается изоляция и для противопожарной защиты воздуховодов. Есть изоляционные материалы в комплексе обеспечивающие защиту от нескольких факторов: потерь тепла и шума.
Теплоизоляция монтируется на участках воздуховодов, в которых перемещается воздух с температурой, значительно отличающейся от температуры окружающей стреды для контроля температуру в заданных диапазонах и недопущения выпадения конденсата. Поддержание температуры перемещаемого воздуха постоянной на протяжении всей трассы снижает потребление энергоресурсов и позволяет снижать капитальные затраты понижением типоразмеров основного оборудования. На выбор теплоизоляции, кроме температурного режима, оказывает влияние агрессивность, влажность окружающей среды.
Все расчеты толщин тепло- паро- изоляции проводятся строго по соответствующим СНиПам (СП 61.13330.2012 – SP61.13330.2012.pdf ), которые регулируют взаимосвязь между температурно-влажностными параметрами перемещаемого и окрущающего воздуха и теплопроводящими и паропроницаемыми свойствами изоляционного материала. Существуют варианты как внутренней, так и наружной теплоизоляции. На практике внутреннюю теплоизоляцию никто не применяет.
Наиболее зарекомендовавшими себя материалами на сегодняшний день являются:
- стекловата,
- вспененный полиэтилен или каучук,
- базальтовое волокно и фольга.
Из опыта. Изоляция воздуховодов от небольшого до среднего диаметра производится материалами из вспененного полиэтилена или каучука, который может также сочетаться с алюминиевой фольгой, обладающей эффектом отражения. Кроме отличной тепло-, звуко-, гидро- и пароизоляции материал обладает высокой химической устойчивостью. Для обычной теплоизоляции вполне подойдёт минеральная вата. Помимо хорошей теплоизоляции она имеет ещё и высокую огнеупорность. Для больших сечений к ней также может добавляться алюминиевая фольга.
Выбирая тип теплоизоляции для системы воздуховодов Вы прежде всего должны помнить, что только комплексная защита обеспечит необходимый Вам режим работы и продлит срок службы всей системы климатконтроля.
vs-vent.ru
Изоляция воздуховодов своими руками (фото)
Современные системы кондиционирования и климат-контроля обязательно оснащаются воздуховодом. Это приспособление обеспечивает подачу воздуха и его удаление из помещения. Системы кондиционирования и вентиляции монтируются в самых разнообразных помещениях. Это может быть склад, офис, жилой дом, производственный комплекс и так далее. Все это обязательно снабжается воздуховодами. Основной целью подобных систем является поддержание заданного климатического режима при минимальных затратах. Этого можно добиться только изоляцией воздуховодов.

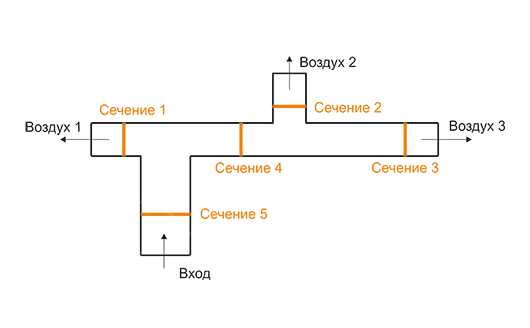

Схема системы воздуховода.
В качестве изоляции для воздуховодов на улице или в помещении могут использоваться самые разнообразные материалы. Все зависит от того, какая именно защита требуется данному устройству. Изоляция воздуховодов подразделяется на тепловую, пожарную, звуковую и так далее. Все эти варианты используются не всегда. Иногда в качестве изоляции для воздуховодов может применяться какой-то один тип материалов, а иногда и их совокупность.
Тепловая изоляция: нюансы
Сегодня в качестве тепловой изоляции для воздуховодов могут использоваться самые различные материалы. Ее основная задача — предотвращение утечки теплого воздуха из помещения. Для этого защитные барьеры устанавливаются чаще всего на выходе системы.
Это позволяет решать 2 основные задачи:
Схема приварки штифтов для теплоизоляии воздуховода.
- Когда воздушные потоки проходят через длинный воздуховод, то они могут остывать. Здесь теплоизоляция используется для того, чтобы свести эти потери к минимуму.
- Для такой изоляции для воздуховодов характерно, что она монтируется и на тех участках системы, где идет перемещение холодных воздушных масс. Здесь обязательно нужно их оберегать от теплого воздуха. Особенно это касается тех случаев, когда поток обеспечивается естественной циркуляцией. Здесь очень важно соблюдать перепады температур. Это как раз и делает теплоизоляция.
Существует множество материалов, которые используются в качестве изоляции для воздуховодов. Это может быть минеральная вата, стекловата, вспененный каучук, вспененный полиэтилен и так далее. Чаще всего выбор падает именно на минеральные маты, которые покрыты слоем фольгированного алюминия. Этот материал позволяет сохранять тепло в любых условиях.
Изоляция воздуховодов такого типа делится на внутреннюю и внешнюю. Первый вариант практически никогда не используется. Толщина материала выбирается в зависимости от многих факторов. Главными из них являются температура, влажность и агрессивность. Правильный расчет может произвести только профессиональный конструктор. Самостоятельно можно получить только приблизительные результаты.
Вернуться к оглавлению
Изоляция от попадания конденсата
Схема защиты воздуховода от конденсата.
Это вид изоляции для воздуховодов тоже очень важен.По элементам этой конструкции перемещается холодный воздух, температура которого значительно ниже той, что присутствует в самом доме. Это приводит к тому, что на стенках воздуховода образуется конденсат. Если он образуется в помещениях, где постоянно присутствует повышенная влажность воздуха, то велика вероятность того, что он будет выпадать в виде капель на пол, потолок и стены. Подобная среда способствует развитию болезнетворных бактерий и различных заболеваний.
В качестве изоляции для воздуховодов нужно использовать материал, который будет способствовать выравниванию температур 2-х сред. Здесь очень важно предусмотреть качественный поверхностный слой. Он будет выступать в качестве пароизолятора. Его основная задача заключается в том, чтобы предотвратить попадание влаги на материал утеплителя. Основа у этого слоя может быть самая разнообразная. Чаще всего здесь применяется базальтовое волокно или полиэтилен. 2-ой вариант является более дешевым.
Фольгированная изоляция для воздуховодов обязательно должна быть проклеена в местах стыков специальной лентой. Она будет способствовать защите от проникновения в структуру влаги. Когда изоляция воздуховодов реализуется с помощью рулонных материалов, то обязательно нужно использовать проволоку или ленту для дополнительной фиксации.
Вернуться к оглавлению
Огнезащитная изоляция воздуховодов
Схема системы огнезащиты воздуховода.
Все воздуховоды в доме связывают отдельно взятые помещения и способствуют увеличению циркуляции воздуха в них. В случае пожара огонь может достаточно быстро их разрушить. Чтобы этого не происходило, требуется защищать устройства с помощью специальных противопожарных материалов. Чаще всего в качестве материалов изоляции для воздуховодов выступают прошитые минеральные маты. Они полностью исключают возгорание.
Используются 2 основные разновидности материалов — минеральные маты и минеральные плиты.
Плиты могут использоваться для воздуховодов, которые имеют квадратное сечение. Они фиксируются посредством различных шпилек и специальных шайб. Маты могут применяться для прямоугольных конструктивных элементов системы. Между собой они соединяются посредством проволоки. Сверху на них может присутствовать фольгированный слой. Он улучшает технические характеристики материала, а также позволяет значительно улучшить его внешний вид.
Если протяженность воздуховода велика, то дополнительно нужно крепить пожарную изоляцию на потолке или на других конструктивных элементах. Здесь все зависит от инженерных решений.
Иногда возникают ситуации, что расстояние между воздуховодом и потолком значительно меньше толщины, которая необходима для укладки изоляционного слоя. В этом случае разрешается исключение его с верхней части. Когда небольшое расстояние все же имеется, то можно частично укладывать материал. Изоляции для воздуховодов имеют самый разнообразный характер и назначение, но при их исполнении обязательно нужно помнить о том, что все делается в соответствии с проектом и соответствующей документацией.
Вернуться к оглавлению
Звуковая изоляция воздуховодов: особенности
Схема звукоизоляции воздуховода.
Когда в доме работает мощная система кондиционирования, то в нем обязательно появляются посторонние шумы. Разумеется, от них нужно избавляться. Качественная звукоизоляция еще не помешала ни одной подобной системе. Чаще всего источником посторонних шумов являются лопасти работающего вентилятора. Есть и другие конструктивные элементы, которые могут время от времени приносить в жизнь дискомфорт. Звукоизоляция для воздуховодов является единственным возможным выходом из ситуации.
Некоторые воздуховоды изготавливаются из шумопоглощающего материала. Многие звуки он сам сможет ликвидировать. Такая тенденция наблюдается, если воздуховод выполнен в виде специального кармана и тогда, когда он делается из некоторых видов полимерных материалов. Лучше всего всевозможные шумы распространяются по металлу. Однако большинство современных воздуховодов делается именно из этого материала. Здесь без дополнительного слоя изоляции от шума не обойтись. Иногда достаточно просто установить канальные глушители. Однако эта мера не всегда является эффективной.
Лучшим материалом, который может быть использован, является минеральная вата. Она имеет волокнистую структуру и оптимальную плотность.
Достичь снижения уровня шума можно и с помощью других материалов. Например, люди активно используют специальные плиты, которые производятся на основе стекловолокна.
Вернуться к оглавлению
Характеристики некоторых материалов для изоляции воздуховодов
Для соединения швов изоляции понадобится самоклеящаяся лента с фольгированным покрытием.
Сегодня на рынке представлено огромное количество самых разнообразных материалов, которые могут быть использованы для организации звукоизоляции воздуховодов. Стоит поговорить подробнее о том, какой из них и где предпочтительнее применять.
Вспененный полиэтилен активно применяется для организации защитного слоя в воздуховодах, имеющих малый и средний диаметр. Самое широкое распространение получили вспененные полиэтилены, которые имеют фольгированную оболочку. Они создают отражающий слой, который препятствует удалению теплого воздуха. К тому же с обратной стороны он может иметь слой клея. Это позволит легко закрепить материал практически на любой поверхности.
Вспененный каучук тоже находит свое место в этом деле. Он чаще всего используется для организации слоя изоляции от звука и для защиты от удаления тепла. Не стоит забывать и о том, что он не склонен к проникновению пара.
Этот материал может выпускаться фольгированным. Слой клея на обратной стороне позволит без проблем прикрепить его к воздуховоду. Про дополнительный крепежный материал все равно не стоит забывать.
Для фиксации подойдет проволока или клеящаяся лента.
Однако чаще всего для этих целей применяется минеральная вата, которая может выпускаться в самых разнообразных вариантах. Она обладает такой структурой, которая препятствует перемещению тепла и отлично защищает воздуховод от пожаров. Размер ее подбирается в зависимости от параметров конструкции. Если речь идет о воздуховоде, который имеет большой диаметр, то здесь стоит использовать минеральные маты.
Все материалы, которые используются для изоляции воздуховодов, отличаются друг от друга стоимостью и техническими характеристиками. При выборе конкретного варианта нужно учитывать многочисленные факторы. Не все материалы одинаково хорошо справляются с той или иной задачей. Воздуховод нужно защищать, а как это сделать, теперь знает каждый. При выборе конкретной марки материала нужно учитывать и его геометрические параметры.
1poclimaty.ru
Изоляция воздуховодов | СтройВент
Одной из основных проблем эксплуатации воздуховодов является образование конденсата на внешней поверхности – главного фактора образования плесени и коррозии. Причина конденсата – разница температур между поверхностью воздуховода и окружающей средой, а самый эффективный способ борьбы – эффективная тепловая изоляция воздуховодов с использованием современных теплоизолирующих материалов. В данном разделе вы можете выбрать, изучить характеристики и купить материалы для изоляции воздуховодов от ведущих производителей, в частности, продукцию таких известных брендов как Rockwool и Пенофол.
Виды и преимущества изоляции воздуховодов
Помимо тепловой изоляции представленные вашему вниманию материалы позволяют решить и ряд других задач:
- повысить огнестойкость конструкции;
- увеличить звукоизоляцию воздуховодов;
- уменьшить потери тепла при подаче нагретого воздуха на улице и в закрытых помещениях.
Материал и толщина слоя теплоизоляции определяется при проектировании системы с учетом температуры точки росы – параметра, зависящего от температуры и уровня влажности, разности температур воздушных сред внутри и снаружи воздуховода.
В зависимости от размещения изоляция воздуховодов может быть внутренней или наружной. При внутренней укладке необходимо дополнительное упрочнение материала с помощью специальных клеев, чтобы избежать отслаивания под действием потоков воздуха. Также необходимо увеличение сечения труб или прямоугольных каналов для обеспечения требуемого воздухообмена. Наружный способ теплоизоляции более прост и менее затратен, требует использования специальных фиксирующих материалов.
Методы защиты воздуховодов от вредных факторов
Защита воздуховодов с помощью изоляции от выпадения конденсата
Одной из основных проблем при эксплуатации систем воздухообмена и кондиционирования помещений является образование конденсата, вызванного разницей температуры между холодным воздухом внутри воздуховода и теплым воздухом в помещении. Это приводит к образованию капель воды, что особенно проявляется при высокой влажности воздуха в помещении.
Конденсат способствует развитию грибка, набуханию и деформации отделочных материалов, коррозии самого воздуховода и его постепенного выхода из строя.
Для защиты от появления конденсата используется специальный изоляционный слой толщиной достаточной для уравнивания температур на наружной поверхности воздуховода и температурой воздуха в помещении. Важным элементом защиты является наличие верхнего пароизоляционного слоя, который защищает сам утеплитель от попадания влаги. Для этого чаще всего используют фольгированную изоляцию воздуховодов. Основа может быть выполнена из базальтового волокна, полиэтилена и вспененного каучука, стекловолокна и др. материалов.
При укладке изоляции очень важно чтобы стыки фольгированного слоя были тщательно герметизированы клейкой фольгированной лентой. Рулонная изоляция дополнительно фиксируется стальной лентой или проволокой.
Противопожарная изоляция воздуховодов
В связи с тем, что вентиляция связывает практически все помещения здания, различные по назначению и степени пожаропасности, обязательным требованием безопасности является защита воздуховода слоем противопожарной изоляции. Благодаря этому предотвращается разрушение воздуховода, попадание и распространение пламени и продуктов горения по сети воздухообмена.
Для мер противопожарной защиты воздуховодов используется несколько решений:
- Минераловатные плиты и прошивные маты. Применяются для огнезащиты прямоугольных каналов. Для фиксации используются специальные шурупы или шпильки с закрепляющими шайбами.
- Прошивные маты. Могут быть использованы как для прямоугольных, так и для круглых каналов. Длина под обрезку выбирается в зависимости от диаметра или сечения воздуховода, между собой крепятся проволокой. Наилучшим вариантом является применение фольгированных матов с надежным пароизоляционным слоем и эстетичным внешним видом.
- Цилиндры из базальтового волокна. Применяются для воздуховодов круглого сечения. Удобная в монтаже конструкция обеспечивает надежную защиту воздуховодов от огня.
При вертикальном расположении каналов и их значительной протяженности противопожарная изоляция крепится к потолку или другим стройконструкциям. Для фиксации используется специальные крепежные стальные пластины или проволока. Прямоугольные воздуховоды крепятся к конструкции с помощью различных по типу и длине шпилек. Способ крепления зависит от строительных норм и требований противопожарной защиты.
Верхняя часть горизонтальных воздуховодов может быть без изоляции либо иметь частичную защиту в том случае, если расстояние между ними и потолком меньше или равно толщине изоляционного слоя.
Эффективным способом противопожарной защиты является применение современных материалов антипиренов. Своим внешним видом и консистенцией они схожи с лакокрасочными материалами, могут наноситься на поверхность посредством краскопульта, валика или кисти. Защитная функция этих материалов основана на вспенивании под действием высоких температур и образовании стойкого к высоким температурам барьера между огнем и поверхностью воздуховода.
Звукоизоляция воздуховодов
Транспортировка воздушных масс, сопровождаемая физическими явлением турбулентности, провоцирующей резонирующие вибрации, лопасти вентиляторов, работа заслонок, клапанов и др. элементов с вращающимися механизмами может стать причиной нежелательного шума. Особенно сильные турбулентные потоки и связанный с ними шум проявляется в местах переменного сечения воздуховодов, в коленах, тройниках и пр. фасонных элементах, изменяющих направление воздушного потока.
Частично шум и вибрации могут быть уменьшены за счет свойств материала воздуховода. Наилучшим вариантом будет использование гибких рукавов, менее эффективны воздуховоды из полимерных материалов. Наиболее всего шум распространяется по металлическим воздуховодам. Поэтому при монтаже воздуховодов в жилых помещениях или других местах с повышенными требованиями к уровню шума (медицинские учреждения, торговые залы и т. д.) необходима дополнительная изоляция воздуховодов от шума наряду (в отдельных случаях) с установкой канальных глушителей.
Лучше всего с защитой от повышенного шума справляются изоляционные материалы на основе базальтового волокна или стекловолокна. Волокнистая структура и оптимальный показатель плотности обеспечивают высокую степень защиты от шума. Также эффективным вариантом защиты от шума является крепление к внутренней поверхности воздуховодов плит со специальным покрытием из стекловолокна или нетканых материалов. Для изоляции стыков воздуховодов используются стальной профиль.
Виды материалов для теплоизоляции
Современные производители предлагают купить материалы для изоляции воздуховодов следующих видов:
- Пеноэластомеры – теплоизолирующие, самогасимые гибкие пеноматериалы с высокой стойкостью к влагопоглощению и паропроницаемости. К ним относится и уникальный материал Пенофол, обладающий высокой отражающей способностью – до 97% лучистой энергии.
- Материалы на основе минеральной ваты или стекловаты – формованные жесткие или полужесткие элементы. В данную категорию входят материалы под брендом Rockwool.
- Полиуретан и др. полимерные материалы. Используются в основном для внутренней изоляции.
В нашем каталоге вы можете выбрать и купить материалы для изоляции воздуховодов всех необходимых типоразмеров и по доступной цене. Сотрудничество с ведущими производителями и поставщиками позволяют нам гарантировать высокое качество товара, лояльные цены и сжатые сроки поставок.
Сделать заказ
www.stroyvent-spb.ru
не все то эффективно, что блестит : МИР КЛИМАТА №67 (2011) : Архив журнала : Главная
На сегодняшний день одним из наиболее распространенных видов материалов, применяемых для изоляции воздуховодов, является теплоизоляция из вспененного полиэтилена. При этом большинство потребителей, следуя сложившимся на рынке стереотипам, отдает предпочтение изоляции, покрытой фольгой. Насколько оправдан такой выбор?
| Рис. 1 | Рис. 2 |
| Транспортировка охлажденного воздуха по воздуховоду системы вентиляции в теплое время года при температуре воздуха внутри воздуховода +14°С, температуре окружающей среды +30°С и при относительной влажности воздуха 70%. Тип 1 — Energoflex®Black Star Duct (ʎ0=0.038 Вт/(м*°С), αн=12Вт/(м2*°C)). Тип 2 — Energoflex®Black Star Duct AL с покрытием из алюминиевой фольги (ʎ0=0.038 Вт/(м*°С), αн=8Вт/(м2*°C)). Материал Тип 1 за счет низкого коэффициента теплопроводности и высокой теплоотдачи от наружной поверхности обеспечивает необходимую разницу температур минимальной толщиной теплоизоляционного слоя. Материал Тип 2 также обладает низким коэффициентом теплопроводности, но использование в качестве покрытия алюминиевой фольги снижает его теплоотдачу от наружной поверхности. Следовательно, толщина теплоизоляционного слоя увеличивается (рис. 1). Ужесточение условий эксплуатации влечет увеличение разницы в толщинах теплоизоляции (рис. 2). | |
| Рис. 3 | Рис. 4 |
| Транспортировка охлажденного воздуха по воздуховоду системы вентиляции в холодное время года при температуре внешней среды -28°С, температура в помещении +22°С и при относительной влажности воздуха 50%. Заданные условия окружающей среды более жесткие, поэтому разница толщин теплоизоляционного слоя из разных видов материала больше (рис. 3). Зависимость увеличения слоя теплоизоляции различных типов при ужесточении условий окружающей среды видна на рис.4. | |
Для предотвращения конденсации на поверхности воздуховодов их необходимо теплоизолировать. Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы, разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).
Расчет толщины теплоизоляционного слоя, необходимого для предотвращения конденсации влаги на поверхности теплоизоляции, выполняют по следующим формулам:
- для плоской и цилиндрической поверхности диаметром более 2 м:
- для цилиндрической поверхности диаметром 2 м и менее
где:
λиз — коэффициент теплопроводности изоляционного слоя;
αн — коэффициент теплоотдачи от поверхности теплоизоляционного слоя;
tв — температура воздуха внутри воздуховода;
tо — температура окружающей среды;
tп — температура поверхности теплоизоляционного слоя;
dиз — диаметр изоляции;
dтр — диаметр трубы.
Иными словами, толщина слоя теплоизоляционного материала прямо пропорциональна его теплопроводности и обратно пропорциональна коэффициенту теплоотдачи от его поверхности. У нефольгированных поверхностей коэффициент теплоотдачи высокий, у фольгированных — низкий.
Для того, чтобы понять, как коэффициент теплоотдачи влияет на требуемую толщину изоляционного слоя, рассмотрим два примера.
Рассмотренные примеры наглядно демонстрируют основные преимущества использования нефольгированной изоляции воздуховодов: надежную защиту воздуховодов от выпадения конденсата и, конечно, значительную экономическую выгоду за счет применения теплоизоляционного слоя меньшей толщины и без дорогой фольги.
На поводу у стереотипов
Как ни странно, но, даже зная о преимуществах нефольгированной теплоизоляции при обеспечении защиты воздуховодов от конденсата, потребители нередко отдают предпочтение изоляции с покрытием из алюминиевой фольги. Причин этому несколько.
Во первых, в течение длительного времени в нашей стране для теплоизоляции воздуховодов использовались только минеральные и стеклянные ваты, которые было необходимо покрывать фольгой, выполнявшей роль пароизоляции. И сегодня, несмотря на появление новых видов изоляционных материалов, не требующих наружного покрытия, у большинства покупателей срабатывает стереотип: теплоизоляция должна быть фольгированной.
Еще одним условием, влияющим на выбор теплоизоляции, было и остается желание сохранить привычную для воздуховодов эстетику. То есть после монтажа изоляции они должны иметь привычный всем металлический блеск. Однако иногда ситуация доходит до абсурда. Наиболее внимательные читатели могут заметить, что широко применяемые в больших помещениях (торговые центры, вокзалы и т. п.) подвесные потолки типа грильято позволяют рассмотреть коммуникации в межпотолочном пространстве. Поэтому, чтобы изолированные фольгированным материалом системы вентиляции «не блестели» сквозь потолочные конструкции, их часто красят в черный цвет. В этом случае применение фольгированных теплоизоляционных материалов тем более не оправданно.
И наконец, еще один фактор выбора — это характеристики теплоизоляционных материалов, которые закладываются в документацию проектировщиками. К сожалению, даже эти специалисты, профессионально разбирающиеся в нюансах инженерных систем, при разработке проектов часто отдают предпочтение фольгированной теплоизоляции для воздуховодов. Причины все те же: укоренившиеся стереотипы, а не точный технико-экономический расчет.
ROLS ISOMARKET, как высокотехнологичная компания, всегда стремится популяризировать наиболее профессиональные технические решения в области теплоизоляционных материалов. Применение теплоизоляции для воздуховодов без фольги более грамотно не только с технической, но и с экономической точки зрения, поскольку каширование вспененного полиэтилена алюминиевой фольгой приводит к удорожанию конечного продукта. Именно поэтому бережливые европейские потребители отдают предпочтение именно теплоизоляции без металлизированного покрытия, доля которой достигает 70 % на рынке Европы. Ведь при выборе теплоизоляции лучше полагаться на здравый смысл, а не идти на поводу у сложившихся стереотипов.
Статья подготовлена компанией ROLS ISOMARKET
mir-klimata.info
Теплоизоляция воздуховодов | «ТехАтомСтрой»
Эффективным средством снижения теплопотерь в здании или сооружении, является эффективная теплоизоляция воздуховодов систем вентиляции, кондиционирования, воздушного отопления.
Зачем воздуховодам нужна теплоизоляция
Когда воздух, идущий по системам вентиляции или кондиционирования, имеет температуру, отличную от температуры воздуха в помещении, то добиться необходимых температурно-влажностных показателей практически невозможно. Воздуховоды вытяжной вентиляции, по которым отводятся избытки тепла повышают температуру в помещении, а системы приточной вентиляции и кондиционирования, транспортирующие воздух с температурой ниже, чем температура в помещении, его не только охлаждают, но и могут стать источником конденсата в случае, если в воздуховоде температура ниже «точки росы». В обоих случаях температурный режим будет далек от регламентированного нормативными документами. Для предупреждения подобных неприятностей производится теплоизоляция воздуховодов систем вентиляции, кондиционирования и воздушного отопления. Для этого используются утеплители различного вида, а конкретная марка и их толщина указывается в проектной документации.
Причины для устройства теплоизоляции воздуховодов
Большое значение имеют теплоизоляционные работы для повышения огнестойкости воздуховодов. Нормативные документы требуют, чтобы воздуховоды имели огнестойкость не менее 0,5 часа, в то время как тонколистовая оцинкованная сталь, из которой они изготовлены, может выдержать воздействие высоких температур не более 0,25 часа. Для обеспечения требуемой огнестойкости используется специальная тепловая изоляция, укрывающая снаружи воздуховоды и обеспечивающая целостность стальных коробов при воздействии горячего дыма и высоких температур на протяжении времени, требующегося для безопасной эвакуации людей.
Большие неудобства и дискомфорт вызывает шум, исходящий от воздуховодов. Его причиной служит турбулентность воздушного потока, работа вентиляционного оборудования, вибрация коробов, неплотность стыков секций и другие причины и аэродинамические явления. Устранить эти эффекты позволяет теплоизоляция, укрывающая воздуховод снаружи, а в некоторых случаях еще и изнутри. Как правило, подобные достаточно дорогостоящие мероприятия реализуются при устройстве систем вентиляции и кондиционирования в офисных центрах, концертно-зрелищных зданиях и других сооружениях общественного назначения, где важен не только температурно-влажностный, но и акустический комфорт.
Изоляция воздуховодов – дело специалистов
Для устройства термической и акустической защиты воздуховодов систем вентиляции, кондиционирования и воздушного отопления используются различные материалы, в частности тепловая изоляция может быть на основе:
- базальтовых волокон, представляющие собой негорючие маты плотностью 25 – 90 кг/м?, толщиной 20 – 100 мм, кашированные стеклохолстом или алюминиевой фольгой;
- вспененного полиэтилена, представляющие собой листы плотностью 35 – 40 кг/м? и толщиной от 5 до 40 мм.
Для того чтобы упростить монтаж теплоизоляции некоторые виды утеплителя поставляются с нанесенным на одну сторону клеем, что позволяет значительно упростить крепление изолирующего материала. Также для снижения трудозатрат используются алюминиевые скотчи, при помощи которых листы утеплителя стыкуются друг с другом. Однако, несмотря на внешнюю простоту работы теплоизоляция воздуховодов, монтаж защитных оболочек из оцинкованной стали или алюминия требует наличия специальных знаний, навыков и инструмента, поэтому к работам такого профиля следует привлекать специализированные предприятия.
texatomstroy.ru
АНО ДПО «УКЦ «УНИВЕРСИТЕТ КЛИМАТА»
На сегодняшний день одним из наиболее распространенных видов материалов, применяемых для изоляции воздуховодов, является теплоизоляция из вспененного полиэтилена. При этом большинство потребителей, следуя сложившимся на рынке стереотипам, отдает предпочтение изоляции, покрытой фольгой. Насколько оправдан такой выбор?
| Рис. 1 | Рис. 2 |
| Транспортировка охлажденного воздуха по воздуховоду системы вентиляции в теплое время года при температуре воздуха внутри воздуховода +14°С, температуре окружающей среды +30°С и при относительной влажности воздуха 70%. Тип 1 – Energoflex®Black Star Duct (ʎ0=0.038 Вт/(м*°С), αн=12Вт/(м2°C)). Тип 2 – Energoflex®Black Star Duct AL с покрытием из алюминиевой фольги (ʎ0=0.038 Вт/(м°С), αн=8Вт/(м2*°C)). Материал Тип 1 за счет низкого коэффициента теплопроводности и высокой теплоотдачи от наружной поверхности обеспечивает необходимую разницу температур минимальной толщиной теплоизоляционного слоя. Материал Тип 2 также обладает низким коэффициентом теплопроводности, но использование в качестве покрытия алюминиевой фольги снижает его теплоотдачу от наружной поверхности. Следовательно, толщина теплоизоляционного слоя увеличивается (рис. 1). Ужесточение условий эксплуатации влечет увеличение разницы в толщинах теплоизоляции (рис. 2). | |
| Рис. 3 | Рис. 4 |
| Транспортировка охлажденного воздуха по воздуховоду системы вентиляции в холодное время года при температуре внешней среды -28°С, температура в помещении +22°С и при относительной влажности воздуха 50%. Заданные условия окружающей среды более жесткие, поэтому разница толщин теплоизоляционного слоя из разных видов материала больше (рис. 3). Зависимость увеличения слоя теплоизоляции различных типов при ужесточении условий окружающей среды видна на рис.4. | |
Для предотвращения конденсации на поверхности воздуховодов их необходимо теплоизолировать. Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы, разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).
Расчет толщины теплоизоляционного слоя, необходимого для предотвращения конденсации влаги на поверхности теплоизоляции, выполняют по следующим формулам:
- для плоской и цилиндрической поверхности диаметром более 2 м:
- для цилиндрической поверхности диаметром 2 м и менее
где:
λиз — коэффициент теплопроводности изоляционного слоя;
αн — коэффициент теплоотдачи от поверхности теплоизоляционного слоя;
tв — температура воздуха внутри воздуховода;
tо — температура окружающей среды;
tп — температура поверхности теплоизоляционного слоя;
dиз — диаметр изоляции;
dтр — диаметр трубы.
Иными словами, толщина слоя теплоизоляционного материала прямо пропорциональна его теплопроводности и обратно пропорциональна коэффициенту теплоотдачи от его поверхности. У нефольгированных поверхностей коэффициент теплоотдачи высокий, у фольгированных — низкий.
Для того, чтобы понять, как коэффициент теплоотдачи влияет на требуемую толщину изоляционного слоя, рассмотрим два примера.
Рассмотренные примеры наглядно демонстрируют основные преимущества использования нефольгированной изоляции воздуховодов: надежную защиту воздуховодов от выпадения конденсата и, конечно, значительную экономическую выгоду за счет применения теплоизоляционного слоя меньшей толщины и без дорогой фольги.
На поводу у стереотипов
Как ни странно, но, даже зная о преимуществах нефольгированной теплоизоляции при обеспечении защиты воздуховодов от конденсата, потребители нередко отдают предпочтение изоляции с покрытием из алюминиевой фольги. Причин этому несколько.
Во первых, в течение длительного времени в нашей стране для теплоизоляции воздуховодов использовались только минеральные и стеклянные ваты, которые было необходимо покрывать фольгой, выполнявшей роль пароизоляции. И сегодня, несмотря на появление новых видов изоляционных материалов, не требующих наружного покрытия, у большинства покупателей срабатывает стереотип: теплоизоляция должна быть фольгированной.
Еще одним условием, влияющим на выбор теплоизоляции, было и остается желание сохранить привычную для воздуховодов эстетику. То есть после монтажа изоляции они должны иметь привычный всем металлический блеск. Однако иногда ситуация доходит до абсурда. Наиболее внимательные читатели могут заметить, что широко применяемые в больших помещениях (торговые центры, вокзалы и т. п.) подвесные потолки типа грильято позволяют рассмотреть коммуникации в межпотолочном пространстве. Поэтому, чтобы изолированные фольгированным материалом системы вентиляции «не блестели» сквозь потолочные конструкции, их часто красят в черный цвет. В этом случае применение фольгированных теплоизоляционных материалов тем более не оправданно.
И наконец, еще один фактор выбора — это характеристики теплоизоляционных материалов, которые закладываются в документацию проектировщиками. К сожалению, даже эти специалисты, профессионально разбирающиеся в нюансах инженерных систем, при разработке проектов часто отдают предпочтение фольгированной теплоизоляции для воздуховодов. Причины все те же: укоренившиеся стереотипы, а не точный технико-экономический расчет.
ROLS ISOMARKET, как высокотехнологичная компания, всегда стремится популяризировать наиболее профессиональные технические решения в области теплоизоляционных материалов. Применение теплоизоляции для воздуховодов без фольги более грамотно не только с технической, но и с экономической точки зрения, поскольку каширование вспененного полиэтилена алюминиевой фольгой приводит к удорожанию конечного продукта. Именно поэтому бережливые европейские потребители отдают предпочтение именно теплоизоляции без металлизированного покрытия, доля которой достигает 70 % на рынке Европы. Ведь при выборе теплоизоляции лучше полагаться на здравый смысл, а не идти на поводу у сложившихся стереотипов.
Статья подготовлена компанией ROLS ISOMARKET
www.hvac-school.ru
Теплоизоляция воздуховодов и ее виды
В результате прохождения холодного воздуха по воздуховоду происходит образование конденсата, что является причиной не только появления грибка и плесени, но и разрушения самого воздуховода. Для того чтобы избежать подобного следует устроить теплоизоляцию воздуховодов, которая может быть выполнена с использованием материалов с различной основой. Устройство теплоизоляции не только позволяет предотвратить конденсацию влаги, но и увеличить огнестойкость воздуховода, снизить теплопередачу.
Выбор материала
Выбирая материал для утепления, важно обратить внимание на то, что отдельные из них, кроме теплоизоляционных свойств обладают еще и звукоизоляционными, что дает возможность значительно снизить шум, который неизбежно возникает при движении воздуха.
Если взять, к примеру, рулонную теплоизоляцию с основой из штапельного стекловолокна, то этот материал обеспечит достаточно эффективную защиту от шума, при этом материал обладает легким весом и необходимой упругостью.
Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации.
Еще одним, наиболее весомым аргументом для устройства теплоизоляции является значительная экономия энергии. Нужно отметить, что наилучших результатов в отношении экономии можно добиться только в том случае, когда устройство теплоизоляционного слоя соответствует проведенным расчетам. Так при коэффициенте 0,03 оптимальной будет толщина 1,9 см, при 0,032 – 2,1 см, при 0,034 – 2,3 см, при 0,036 – 2,5 см, при 0,038 – 2,8 см, при 0,04 – 3,0 см. Чаще всего применяется теплоизоляция с липкой основой, которая изготовлена из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0,038.
Способы теплоизоляции
Теплоизоляция воздуховодов может быть произведена как снаружи, так и изнутри. Первый способ выглядит гораздо предпочтительнее из-за простоты выполнения работ. Если выполнять теплоизоляцию изнутри, то нужно предусмотреть использование упрочненного материала, так как постоянное движение воздуха может стать причиной отслаивания.
К тому же помещенная внутри теплоизоляция снижает диаметр воздуховода, поэтому может потребоваться установка труб большего сечения. Монтируя теплоизоляцию снаружи подобных неудобств можно избежать, единственное, что может потребоваться – это дополнительное устройство звукоизоляции в виде специального покрытия либо глушителей.
Для устройства теплоизоляции изнутри лучше всего применять композитные материалы, которые включают в себя металлический слой либо пленку, предохраняющие от преждевременной эрозии. Для устройства внешней теплоизоляции принято пользоваться оцинкованной сталью, листовым алюминием или неопреном.
Непосредственно в качестве теплоизоляции используются стекловата или минеральная вата, вспученные фенольные смолы, пеноэластомеры и т.д. Основными критериями при выборе теплоизоляции должны быть коэффициент теплопроводности, степень паропроницаемости и акустическая эффективность.
