Тепловой мост: Мостик холода (температурный мост, тепловой мост)

Тепловой мост – Большая Энциклопедия Нефти и Газа, статья, страница 1

Тепловой мост

Cтраница 1

Тепловые мосты между свободными концами термопары и термостатирование преобразователя также уменьшают влияние изменений температуры свободных концов термопары.  [2]

Тепловой мост, основанный на применении изменяемой геометрии ТТ, используется в криогенной технике [67], где ресурс работы охлаждаемого объекта очень часто определяется запасом хладагента, когда т-еобхо-димо отключить источник холода от потребителя.  [3]

Тепловых мостов в металле и в изоляционных рубашках должно быть минимальным.  [5]

Стержень ( тепловой мост) компануется обычно из отдельных изолированных друг от друга термопарных проводов, соединенных в батарею.

В методе теплового моста использованы некоторые принципы, которые позволяют достичь значительной точности измерения тепловых величин и в условиях динамического режима. В данной работе мы применили малоинерционный вариант калориметрического теплового моста для микрообразцов, удобный для быстрой смены режима нагрева.  [6]

Пружины создают надежный тепловой мост между охладителем и образцом, обеспечивая дополнительный отвод тепла от головки образца. При этом они не препятствуют свободному деформированию образца. Для аналогичных целей использовались также медные лепестки, приваренные к кожуху. Конструкция описанного охладителя обеспечивает быстрое охлаждение образца при небольшом расходе хладоагента.  [7]

Плечи Т теплового моста охлаждаются, тепловой мост выравнивается, и на вторичной обмотке вновь появляется напряжение.  [9]

При использовании контактных тепловых мостов теплоприток резко уменьшается и зависит от толщины элементов, удельного давления, состояния поверхности. По опытным данным, условный коэффициент теплопроводности пакета пластин из стали 1Х18Н10Т толщиной в 0 1 мм при нагрузке 10 Мн / м примерно в 30 раз меньше сплошного металла.  [10]

Астатическое регулирование выполняет тепловой мост с нагревателями.  [12]

Тепловой приток через тепловые мосты рассчитывают по аналогичной формуле, в которой А – коэффициент теплопроводности материала; Fcp – теплопередающая площадь; б – расчетная толщина теплового моста.  [13]

Тепловой приток через тепловые мосты рассчитывают по аналогичной формуле, в которой А, – коэффициент теплопроводности материала; / ср – теплопередающая площадь; 8 – расчетная толщина теплового моста.  [14]

Коэффициент сопротивления теплопередаче тепловых мостов, образуемых элементами металлического каркаса наружного ограждения, можно с достаточной для практических расчетов точностью рассматривать как среднеарифметическое двух коэффициентов: одного – соответствующего сечению стены в месте прохождения элемента каркаса, и другого – соответствующего заполнению каркаса.  [15]

Страницы:      1    2    3    4

тепловой мост – это… Что такое тепловой мост?

тепловой мост

adj

construct. külmasild

Русско-эстонский универсальный словарь. 2013.

• тепловой баланс
• тепловой мостик

Смотреть что такое “тепловой мост” в других словарях:

• тепловой мост сосуда бортового кислородного газификатора самолета (вертолета) — тепловой мост Часть конструкции сосуда бортового кислородного газификатора самолета (вертолета), по которой происходит передача тепла из окружающей среды к кислороду. [ГОСТ 21486 76] Тематики газификаторы самолетов и вертолетов Синонимы тепловой… …   Справочник технического переводчика

• тепловой мост ЖРДМТ — Элемент тепловой защиты ЖРДМТ, выполненный в виде устройства с тепловым сопротивлением и служащий для изменения теплового потока, направленного к конструкции ЖРДМТ.

  [ГОСТ 17655 89] Тематики двигатели ракетные жидкостные …   Справочник технического переводчика

• Садовнический мост — Садовнический мост …   Википедия

• МОСТИК ТЕПЛОВОЙ — элемент ограждающей конструкции, обладающий большей теплопроводностью, чем основная конструкция (Болгарский язык; Български) топлинен мост (Чешский язык; Čeština) tepelný most (Немецкий язык; Deutsch) Wärmebrücke (Венгерский язык; Magyar) höhid… …   Строительный словарь

• Р НП АВОК 3.2.1-2008: Квартирные тепловые пункты в многоквартирных жилых домах — Терминология Р НП АВОК 3.2.1 2008: Квартирные тепловые пункты в многоквартирных жилых домах: 5.6 Комплектация КТП приборами учета энергоресурсов 5.6.1 КТП, рассмотренные в 5.1 5.3, в базовом исполнении укомплектованы разъемами для установки… …   Словарь-справочник терминов нормативно-технической документации

• Чебоксарская ГЭС — Чебоксарская ГЭС …   Википедия

• ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ — измерение электрических величин, таких, как напряжение, сопротивление, сила тока, мощность. Измерения производятся с помощью различных средств измерительных приборов, схем и специальных устройств. Тип измерительного прибора зависит от вида и… …   Энциклопедия Кольера

• Подольск — У этого термина существуют и другие значения, см. Подольск (значения). Город Подольск Флаг Герб …   Википедия

• Описание — 3.2. Описание СИЗОД фильтрующие с принудительной подачей воздуха, используемые с масками, полумасками и четвертьмасками обычно состоят из следующих элементов: а) одного или нескольких фильтров, через который (которые) проходит весь воздух,… …   Словарь-справочник терминов нормативно-технической документации

• Описание функционирования КТП с приоритетным режимом ГВС — 5.2 Описание функционирования КТП с приоритетным режимом ГВС Технические характеристики приведены в приложении Б. 5.2.1 КТП в режиме отопления. Управление отопительным контуром квартиры Греющий теплоноситель Т11 от домового теплового пункта… …   Словарь-справочник терминов нормативно-технической документации

• номинальный — 3. 7 номинальный: Слово, используемое проектировщиком или производителем в таких словосочетаниях, как номинальная мощность, номинальное давление, номинальная температура и номинальная скорость. Примечание Следует избегать использования этого слова …   Словарь-справочник терминов нормативно-технической документации

Предотвращение тепловых мостов – Project Passivhaus

Тепловой мост – участок наружной поверхности здания, через который уходит наружу больше тепла, чем через остальную конструкцию здания.

Наличие тепловых мостов означает для любого здания без преувеличения ужасные последствия:

1. Вы теряете деньги, потому что вам приходится больше отапливать.
2. В вашем здании появляются дефекты строительной конструкции. Один из самых распространенных дефектов: плесневый грибок! В области наличия теплового моста температура поверхности стены становится меньше. Из-за этого образовывается конденсат. Конденсат и любая влага – основная причина возникновения грибка. А грибок в свою очередь не только визуально портит стены в комнатах, но и наносит ущерб зданию, а также представляет собой угрозу вашему здоровью и здоровью ваших детей.

Но тепловых мостов можно легко избежать с помощью правильной стратегии, продуманного проекта и корректной реализации запланированных решений. Пассивные дома всегда проектируются так, чтобы свести возможность появления тепловых мостов до абсолютного минимума!

Для специалистов – информация о видах тепловых мостов и вариантах их предотвращения.

Запомни! Мы не рекомендуем просто копировать наши решения, так как каждый пассивный дом должен быть спроектирован и рассчитан под конкретный случай!

Виды тепловых мостов

2.1. Тепловые мосты, возникающие в силу особенностей использованных материалов.

Такие тепловые мосты возникают по причине изменения теплопроводящих свойств внутри одного и того же строительного элемента. Ниже нескольк типичных примеров:

• Железобетонная колонна, прерывающая кирпичную кладку;
• Балконы, термически не отделенные от конструкции стены;
• Стальные опоры, проходящие через кнструкцию стены и термически не отделенные от нее;
• Недостаточно изолированные оконные перемычки.

Железобетонные балки, прерывающие кирпичную кладку.

Недостаточно изолированные оконные проемы.

Железобетонная плита (балкон) выходящая из конструкции стены.

2.2. Геометрически обусловленные тепловые мосты.

Геометрически обусловленные тепловые мосты возникают в тех местах, где теплопоглощающая внутренняя и внешняя поверхности отличаются по размеру. Например, края зданий, и особенно углы зданий. Геометрически обусловленные тепловые мосты невозможно полностью исключить. Однако, хорошая теплоизоляция наружной стены может значительно снизить их неблагоприятный эффект и сократить отток тепла в этом участке конструкции.

С изоляцией наружной стены до 30 см проблема может быть сведена до минимума.

2.3. Конструктивные тепловые мосты.

Группа конструктивных тепловых мостов практически не отличается от тепловых мостов, обусловленных материалом. Причина их наличия – предусмотренные проектом обязательно необходимые решения.

Например, рольставни или водосточные трубы внутри системы совмещенной теплоизоляции стены. Аналогично конструктивным тепловым мостом можно назвать и стык разных конструктивных элементов (окно внутри конструкции стены).

тепловой мост —Китайские Поставщики, Производители и Оптовики тепловой мост

MOQ:6 Метр

Gold Member Audited Supplier

Jiangsu China

MOQ:6 Метр

Gold Member Audited Supplier

Jiangsu China

MOQ:6 Метр

Gold Member Audited Supplier

Jiangsu China

1,00 $ / шт.

MOQ:5 шт.

Diamond Member Audited Supplier

Tianjin China

3 400,00 $ / Тонн.

MOQ:3 Тонн.

Diamond Member Audited Supplier

Zhejiang China

60,00-150,00 $ / Коробка

MOQ:5 Коробка

Diamond Member Audited Supplier

Zhejiang China

15,00 $ / шт.

MOQ:10 шт.

Diamond Member Audited Supplier

Zhejiang China

15,00 $ / шт.

MOQ:10 шт.

Diamond Member Audited Supplier

Zhejiang China

15,00 $ / шт.

MOQ:10 шт.

Diamond Member Audited Supplier

Zhejiang China

15,00 $ / шт.

MOQ:10 шт.

Diamond Member Audited Supplier

Zhejiang China

15,00 $ / шт.

MOQ:10 шт.

Diamond Member Audited Supplier

Zhejiang China

13,00-25,00 $ / Метр

MOQ:150 Метр

Diamond Member Audited Supplier

Hebei China

Связанные Категории

Горячие Поиски

Тепловые мосты – Справочник химика 21

    Особое внимание следует уделять герметизации оборудования. Потери водорода не только понижают эффект ожижения, так как любая течь является тепловым мостом, но недопустимы и в связи с пожароопасностью н взрывоопасностью водорода. [c.46]

    Арматура для жидкого водорода имеет тепловую изоляцию, что обеспечивает минимальный приток тепла. Арматура должна быть тонкостенной, так как в этом случае требуется меньшее время на ее охлаждение, легкой и в то же время прочной. Число тепловых мостов (каналов проникновения тепла) в металле и в изоляционных рубашках должно быть наименьшим. [c.89]

    Экранирование является наиболее эффективным способом уменьшения лучистого теплообмена. Однако установка жестких металлических экранов в изолирующ,ем пространстве связана с большими конструктивными трудностями, а опорные элементы между экранами образуют тепловые мосты, снижающие экранирующее действие. В связи с этим наиболее желательно применение – плавающих подвешенных экранов, очень слабо контактирующих со смежными стенками.  [c.109]

    Применение последних двух видов изоляции позволяет свести потерн от теплопритока извне через изоляцию к минимуму. В эгих условиях большую роль играют теплопритоки по тепловым мостам — опорам, подвескам и трубопроводам, проходящим через изоляцию, которые снижают путем применения специальных конструкций опор с большим термическим сопротивлением. [c.203]

    В общем случае суммарный приток теплоты в криостат складывается из притоков теплоты через теплоизоляцию, по тепловым мостам (опорам, подвескам [c.251]

    ПРИТОК ТЕПЛОТЫ ПО ТЕПЛОВЫМ МОСТАМ [c.255]

    Снижение теплопритоков по тепловым мостам может быть осуществлено как за счет повышения собственного сопротивления теплового моста для неразъемных соединений (таких как горловины, трубо- [c.255]

    Повышение собственного термосопротивления теплового моста возможно за счет  [c.255]

    Потери теплоты через тепловые короткие замыкания (тепловые мосты). В тех случаях, когда в рабочем пространстве печи находятся металлические водоохлаждаемые элементы конструкции, или когда оно сообщается с окружающей средой посредством металлических элементов, обладающих высокой теплопроводностью, потери через водоохлаждающий элемент конструкции, определяется как [c.313]

    Приток тепла из окружающей среды происходит как через теплоизолирующее пространство, так и через подвески, опоры, трубопроводы — тепловые мосты . Задача конструктора криогенного оборудования заключается в сведении к минимуму теплопритоков нередко без успешного решения этого вопроса нельзя создать те или иные типы криогенных систем. Работы Д. Дьюара, создавшего в 1892 г. теплоизолированный сосуд с вакуумным пространством между двойными стенками, положили начало созданию высокоэффективной теплоизоляции. [c.207]

    Тепловые мосты. Теплопритоки по трубопроводам, подвескам и опорам, соединяющим теплые и холодные зоны криогенных устройств, бывают весьма большими. При эффективной теплоизоляции доля теплопритока по мостам достигает 30—50%, Принцип [c.214]

    Важнейшей проблемой при разработке и эксплуатации криостатов является их защита от вредных теплопритоков. Притоки тепла к термостатируемой полости обычно вызываются следующими причинами излучением, теплопритоками вдоль тепловых мостов, теплопроводностью остаточного газа в вакуумной полости. Помимо этих основных причин, источниками тепловыделений может быть джоулево тепло в электропроводниках, теплота адсорбции остаточного газа, а в некоторых случаях даже механические вибрации. Методы определения основных теплопритоков и пути их уменьшения указывались выше (см. стр. 207). [c.233]

    Проводят оценку роли торцов и тепловых мостов в теплообмене стержня с блоком. [c.97]

    Для защиты криогенных резервуаров (баков), трубопроводов от теплообмена с внешней средой применяют некоторые виды вакуумной изоляции в сочетании с экранами, обеспечивающими высокое тепловое сопротивление лучистому переносу тепла. Прямые тепловые мосты, соединяющие горячую и холодную стенки, в максимальной степени уменьшают. Низкотемпературная тепловая изоляция разделяется на высоковакуумную, вакуумно-порошковую и экранно-вакуумную. [c.501]

    Электрическая схема изодромного регулятора ИР-130 дана па рис. 144. Она состоит из следующих четырех основных частей 1) двойной измерительный мост 2) тепловой мост  [c.301]

    Астатическое регулирование выполняет тепловой мост с нагревателями. Он состоит из двух пар электрических термо- [c.302]

    Эта часть регулятора работает следующим образом при отклонении регулируемого параметра от заданного значения и смещении ползунка реостата датчика Я напряжение рассогласования подается не только на обмотку трансформатора 7 р-1, но и на первичную обмотку трансформатора Тр-2-, срабатывает реле 2, и в зависимости от знака отклонения замыкаются контакты, которые включают двигатель Д-32 для вращения в ту или иную сторону. Этот двигатель управляет спаренными реостатами Ям Яв Одновременно с двигателем включается на нагрев один из нагревателей Я или Яг, которые нагревают одно из плеч теплового моста Тх или Гг. При этом появляется напряжение небаланса теплового моста на дополнительной обмотке трансформатора Тр-2. Это напряжение поступает на то же реле Р2. но с фазой, сдвинутой на 80° по отношению к фазе напряжения небаланса измерительного моста. [c.303]

    Величина напрялвеличины напряжения рассогласования измерительного моста. При этом контакт реле 2 разомкнется, двигатель остановится и нагреватель теплового моста отключится. По мере охлаждения нагревателя и сопротивления тепловой мост возвращается к состоянию равновесия. [c.303]

    Потери через тепловые мосты. ……… [c.93]

    Для уменьшения притока тепла по тепловым мостам используют материалы с малым коэффициентом теплопроводности (пластмассы, нержавеющая сталь) и конструкционные элементы с малой площадью поперечного сечения. Применяют также многоконтактные опоры в виде стопки пластин из нержавеющей стали или цепи, что позволяет существенно снизить теплопередачу. В этом [c.46]

    При охлаждении трубопровода выходящими парами приток тепла существенно уменьшается. Так, до 90% тепла, идущего по трубе горловины, воспринимается потоком паров гелия, выходящих из сосуда с жидким гелием [7]. Тепловой поток для сплошных тепловых мостов может быть определен по формуле  [c.47]

    Потери при испарении вследствие притока тепла через изоляцию зависят от габаритов и конструкции резервуара. Эта зависимость очень сложная и учитывается при конструировании резервуаров. На потери при испарении влияет также теплоприток по опорам, подвескам и трубам (тепловым мостам).  [c.99]

    Тепловых мостов в металле и в изоляционных рубашках должно быть минимальным. [c.118]

    Для оценки работы теплоизоляции и элементов конструкции системы служит величина, определяемая количеством тепла, проникающим через теплоизоляцию и тепловые мосты к жидкому продукту в единицу времени.  [c.129]

    Потери от испарения за счет притока тепла зависят от габаритов и конструкции резервуара. Эта зависимость очень сложная и учитывается при конструировании резервуаров. Потери от испарения зависят также от притока тепла по опорам, подвескам и трубам (тепловым мостам), которые в свою очередь зависят от объема и конструкции резервуара. [c.168]

    По мере повышения эффективности тепловой изоляции доля теплопритока по тепловым мостам возрастает, достигая в резервуарах для хранения жвдкого водорода 50 и более от полного теплопритока к хранимой жидкости. [c.168]

    Тепловые мосты в изоляционных устройствах [c.180]

    По мере повышения эффективности изоляции доля тепло-притока по тепловым мостам возрастает, достигая в сосудах для сжиженных газов 50% и более от полного теплопритока. Поэтому в настоящее время создание эффективных изоляционных устройств невозможно без разработки конструкций и способов, уменьшающих теплоприток по тепловым мостам . Поскольку высокоэффективные виды изоляции используются, в основном, в сосудах для сжиженных газов, то ниже рассмотрены тепловые мосты , применяемые в этих сосудах. [c.180]

    Полученное таким образом значение р , например 3,5-10 , должно быть независимым от состава газа, так как при очень низких давлениях практически весь эффективный коэффициент теплопроводности определяется исключите,чьно эткми тепловыми мостами из твердого [c.430]

    Доля притока теплоты по элементам конструкций, связывающих теплые и холодные зоны криосистемы (тепловые мосты), возрастает по мере повыщения эффективности низкотемпературной теплои- [c.255]

    Анализ теоретических и экспериментальных исследований по созданию высокоэффективных тепловых мостов криосис-тем позволяет сформулировать наиболее общие рекомендации по снижению притока теплоты по этим элементам конструкций [13]. [c.255]

    Более подробный анализ конструктивных мер, обеспечивающих создание высокоэффективных тепловых мостов криосистем, можно найти, например, в [11, 13].  [c.255]

    При использовании контактных тепловых мостов теплоприток резко уменьшается и зависит от толщины элементов, удельного давления, состояния поверхности. По опытным данным, условный коэффициент теплопроводности пакета пластин из стали 1Х18Н10Т толщиной в 0,1 мм при нагрузке 10 примерно [c.215]

    Транспортный резервуар имеет систему опорных элементов, удерживающих внутренний сосуд в подвешенном состоянии. Это обычно стержни, тросы, трубчатые элементы или цепи, которые крепятся шарнирно к внутреннему сосуду и кожуху (рис. 17). Опорные элементы являются тепловым мостом, по которому притекает тепло из окружающей среды, поэтому их изготавливают из материалов, имеющих малую теплопроводность (армированная стекловолокном эпоксидная смола, дакрон) и довольно большой ддины, чтобы увеличить путь теплового потока [90]. ……….. [c.68]

    Конструкции трубопроводов обвязки резервуара дойжны отвечать тем же требованиям— уменьшать приток тепла к внутреннему резервуару. Трубопроводы должны иметь минимальную площадь поперечного сечения при сохранении допустимой прочности. Кроме того, для увеличения пути теплового потока целесообразнее увеличивать длину трубопроводов за счет установки компенсаторов и сильфонов, которые монтируются с целью компенсации усадки труб при глубоком охлаждении. Трубопроводы размещают в транспортных резервуарах внутри изолирующего пространства. Для повышения герметичности и уменьшения числа тепловых мостов количество трубных соединений должно быть минимальным. Арматуру также изолируют. [c.70]

    Резервуары рассчитывают на прочность и величину суточной испаряемости продукта (тепловой расчет). При тепловом расчете определяют общие потери холода, которые складываются из потерь за счет притока тепда через теплоизоляцию (учитывается вид тепловой изоляции), через элементы подвесок и опор, трубопроводы, люки и т. д. Таким образом, принимают в расчет все возможные источники притока тепла (тепловые мосты) к транспортируемой жидкости.  [c.72]

    Экранирование представляет собой наиболее эффективный способ уменьшения лучистого теплообмена. Однако установка жестких металлических экранов в изолирущем пространстве связана с большими конструктивными трудностями, а опорные элементы между экранами образуют тепловые мосты, снижающие экранирующее действие. Поэтому рекомендуется применять “плавающие” подвешенные экраны, слабо контактирующие со смежншш оболочками. В установках ожижения водорода и гелия, в резервуарах и цистернах для их хранения и перевозки теплоприток к жидкости резко уменьшается при охлаждении экрана жидким азотом. Экранирование жидким азот[c.138]

    Для подвески внутреннего сосуда используют стержни, тросы, трубчатые элементы или цепи, которые крепят шарнирно к внутреннему сосуду и кожуху (рис.Л.2). Так как подвески являются конструктивным элементом, по которому мвжет протекать тепло из окружающей среды (тепловым мостам), то их изготавливают из материалов, обладающих низкой теплопроводностью, но достаточной прочностью. Так, стержни и тросы можно изготавливать из армированной стекловолокном эпоксидной смолы, дакрона и др. [7]. Стержни и тросы делают как можно длиннее, чтобы увеличить путь теплового потока по ним в вакуумном пространстве. Система подвеск обеспечивает защиту внутреннего сосуда транспортного резервуара от радиальных и продольных его перемещений при действии вертикальных и горизонтальных ускорений, ударов и толчков. [c.168]

    Опоры и подвески работают соответственно на сжатие и растяжение. Наличие подвесок главным образом из малотеплопроводной нержавеющей стали и большого числа опор, воспринимающих один вид нагрузки, приводит к увеличению тепловых мостов. По мере совершенствования изоляции приток тепла по тепловым мостам может достигать 50-70 от общего теплопритока. Поэтому очень важно повысить контактное термическое сопротивление опор и подвесок путем подбора материала, а также конструктивным решением элементов крепления внутреннего сосуда. Так, установлено, что при удельных нагрузках примерно 20 МПа весьма эффективны пластин–чатне опоры из слоистых стеклопластиков с прокладками в виде сеток и параллельных нитей нержавеющей стали, уменьшающими фактическую площадь касания. При малых нагрузках (менее 3 Ша) эффективны опоры из формированной многослойной изолящш (алюминиевая фольга с прокладками из стеклобумаги). Предлагаются и другие конструкции опор [9, 10]. [c.169]

    Для повышения герметичности и уменьшения числа тепловых мостов число соедийений делают минимальным. Арматуру также изолируют. [c.170]

    Резервуары для жидкого водорода рассчитывают на прочность и величину суточной испаряемости продукта (тепловой расчет). При тепловом расчете определяют общие потери холода, которые складываются из оотерь за счет притока тепла через теплоизоляцию (о учетом вида тепловой изоляции), элементы подвески и опоры, трубопроводы, люки и др., т.е. учитывавэт все возможные, источники (тепловые мосты) проникновения тепла к жидкому водороду. Точно определить потери холода в резервуаре довольно трудно. Однако при тщательном расчете полученное значение будет отличаться от реального не более, чем на 10-20 . Следует подсчитывать отдельно теплоприток через цилиндрическую часть и через днище сосуда (изоляцию).  [c.172]

    Приведены сведения о конструкции тепловых мостов в изоляционных устройствах и о переносе тепла по ним. Изложены методы расчетов и испытаний теплоизоляционных устройств. Рассмотрены особенности вакуумной техники применительно к теплоизюляциоиным устройствам, в частности, адсорбционный способ получения и сохранения вакуума. Описана конструкция сосудов и трубопроводов для сжиженных газов. [c.2]

    Изоляционное цространство пересекается, как правило, конструктивными элементами, по которым дополнительно передается тепло от теплой граничной поверхности к холодной. К этим элементам, получившим название тепловых мостов , относятся опоры и подвески, крепящие внутреннюю оболочку относительно наружной, и трубопроводы, сообщающие аппаратуру с окружающей средой. [c.180]

---

Мостики холода. Тепловой мост – это термин, часто используемый в строительстве и технике.

При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “Мостики Холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.

Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
– Конструктивные мостики холода – возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;.
– Геометрические мостики холода – результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.
Узкое место в теплоизоляционном контуре домов – опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода – строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.

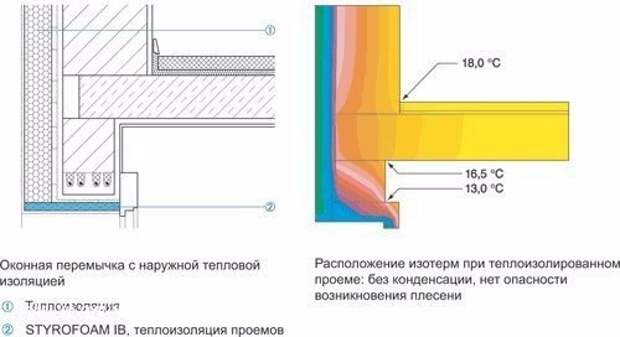

Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача проще железобетонная перемычка и всё решается.

На рисунке показано (рис – 1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода.
Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом по минимуму утеплён. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, мы сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка.
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. В случае если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.

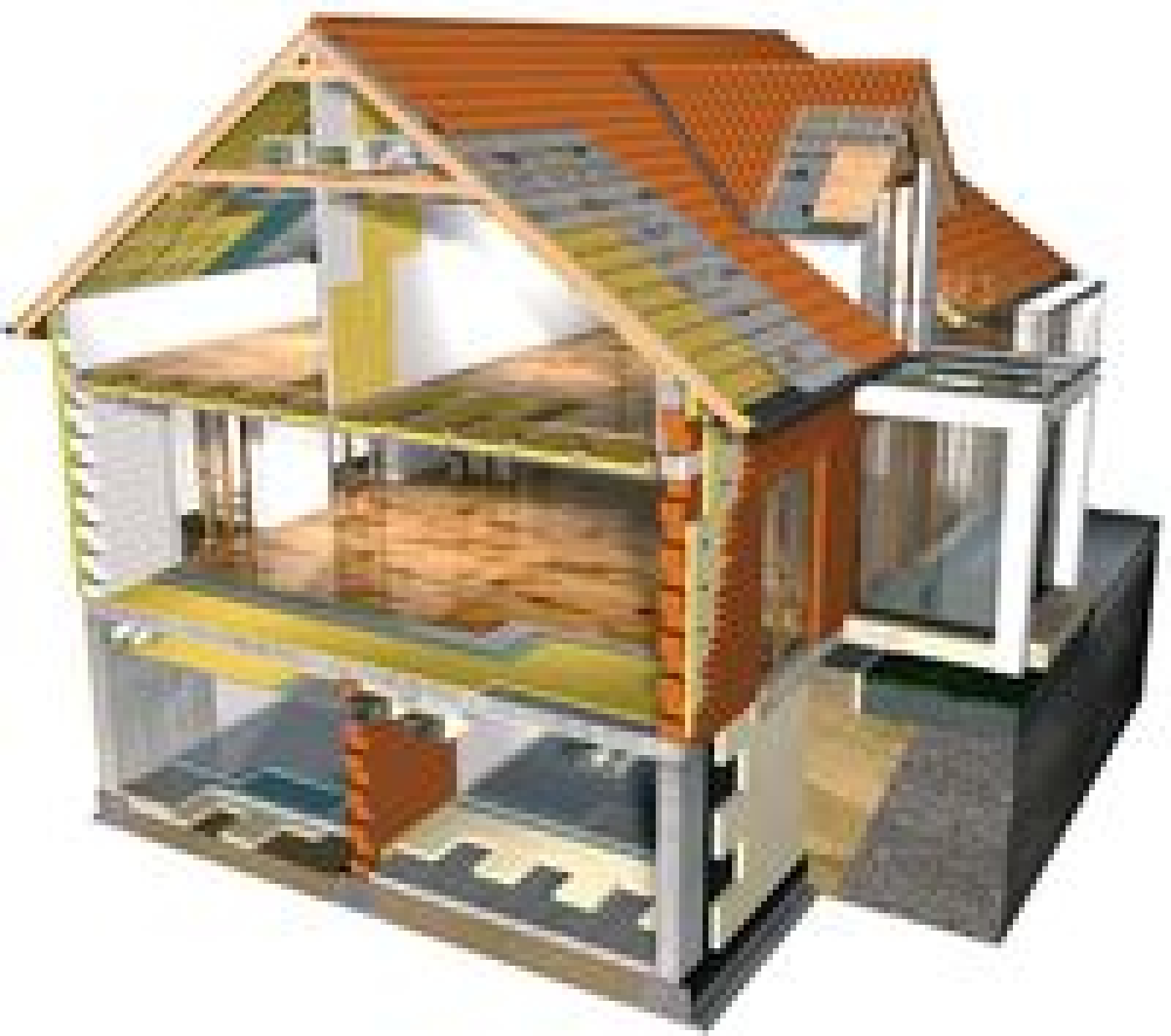

Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин “Теплового Моста”, сталкиваются с этим явлением все, кто имеет кондиционер. Таким образом, если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.

Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под “Эффективной” теплоизоляцией подразумевается слой утеплителя не менее 10 см.
В случае если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 C, то особой необходимости теплоизолировать помещения между собой нет, т. к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы “Тёплый пол” теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло – гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Внимание! Только в том случае, если на каком-то перекрытии установлена система “Тёплый пол”, то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью? = 0, 036 вт /мк (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол. Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис – 2.
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша.
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25 см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5 см. Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис – 3.
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30 см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.

Тепловые мостики

 Тепловые мостики — это места, в которых потери тепла, из-за большего коэффициента теплопередачи, происходят быстрее, чем в других частях конструкции.

       Тепловые мосты (мостик холода) представляют собой локализованные участки в элементах теплоизоляции помещений, на которых происходит интенсивная передача тепла с более теплой стороны к более холодной стороне. Наличие тепловых мостов служит причиной повышенных потерь тепла.  Более низкая температура внутренней поверхности в области теплового моста по сравнению с температурой
поверхности неповрежденных участков обуславливает риск конденсации и, как следствие, образования плесени.

       Различают два типа тепловых мостов:

• Тепловые мосты, вызванные свойствами материалов. Возникновение таких мостов обусловлено значительным расхождением между теплопроводностью отдельных материалов.
• Тепловые мосты, вызванные геометрическими особенностями конструкций. Тепловые мосты данного типа характеризуются тем, что меньший участок с внутренней стороны соприкасается с большим участком с внешней стороны. Это приводит к тому, что в области углов происходит более интенсивная передача тепла.

       Образование и распространение плесневого грибка происходит в тех случаях, когда состояние воздуха в помещении способствует стабильному развитию спор плесени. Здесь играют роль 4 фактора: температура, влажность, субстрат и время.

       Локализация тепловых мостов является ключевым критерием оценки энергоэффективности ограждающей конструкции здания, а также играет важную роль в отношении оптимизации энергопотребления и вопросов здравоохранения.

       Использование тепловизионной съемки является оптимальным методом для выполнения данной задачи. Тепловизор отображает температурный профиль критической зоны. В качестве альтернативы можно использовать инфракрасные измерительные приборы (пирометры), посредством которых показания, полученные в нескольких точках измерения, подвергаются последовательному сравнению.

УЗНАТЬ СТОИМОСТЬ ТЕПЛОВИЗИОННОЙ ДИАГНОСТИКИ И ЛОКАЛИЗАЦИИ ТЕПЛОВЫХ МОСТИКОВ

Что такое тепловой мост?

«Свободный» дизайн теплового моста – один из 5 основополагающих принципов проектирования и строительства пассивных домов. Но что такое тепловой мост? Почему они важны? И как нам их уменьшить или устранить? Мы надеемся ответить на некоторые из этих и других вопросов в этом сообщении, которое было адаптировано из Информационного бюллетеня iPHA 2016 года «Что такое тепловой мост?», Первоначально написанного доктором Бенджамином Криком из PHI. Дополнительные информационные бюллетени по iPHA можно найти здесь, на веб-сайте Passipedia

.

---

Тепло всегда стремится течь из горячих мест в холодные. При этом он следует по пути наименьшего сопротивления. Тепловой мост – это локализованная область ограждающей конструкции здания, где тепловой поток отличается (обычно увеличен) по сравнению с соседними областями. Другими словами, эти тепловые мосты действуют как тепловая магистраль, ведущая прямо на улицу. Благодаря этому температура внутренней поверхности у теплового моста ниже. Если это место станет слишком холодным, это может привести к конденсации и накоплению влаги.Со временем может даже образоваться плесень, потенциально повреждающая конструкцию здания.

Более высокий уровень тепловой защиты обычно приводит к более высоким температурам поверхности, в том числе вблизи тепловых мостов, поэтому энергоэффективные здания в этом отношении менее проблематичны. Кроме того, стандарт пассивного дома требует «свободной» конструкции теплового моста. Чтобы получить наиболее точное определение «свободной» конструкции теплового моста, обязательно прочтите статью Passipedia «Что определяет конструкцию без теплового моста?». Однако общее практическое правило для зданий пассивного дома Ψ ⩽ 0,01 Вт / (м · К).

Виды тепловых мостов

В целом различают линейные и точечные мосты холода. К линейным мостам холода относятся стыки потолков, выступающие балконные плиты, внешние углы, грани и карнизы.

Моделирование теплового потока теплового моста для внешних углов с разным уровнем изоляции.

Точечные мосты холода – это одиночные проходы в тепловой оболочке здания.Примеры включают монтажные кронштейны для навесов, проходов для электрических кабелей, подконструкции для вентилируемых фасадов и крепежные элементы для изоляции. Рассмотрим один из наиболее распространенных примеров теплового моста: выступающую балконную плиту.

Пример: выступающая плита балкона

Пример балкона перед домом .

Если бетонная плита проходит через изоляцию как балкон, тогда теплопроводящий бетон полностью пронизывает тепловую оболочку здания, что приводит к значительному тепловому мосту. В уже существующих зданиях на этом этапе часто возникает рост плесени. Однако, если вместо этого разместить балкон перед зданием, изоляция может продолжаться без перебоев и теплового моста не возникнет. Однако это не всегда возможно (например, с многоэтажными домами).

Один из способов справиться с этим – использовать «термический разрыв». Вместо плиты, проходящей непосредственно через изоляцию, используются термические разрывы, которые позволяют устанавливать консоли определенной длины, а также снижают линейные тепловые потери.Используя сертифицированные компоненты пассивного дома, эти терморазрывы могут уменьшить тепловой мост до 75%, а температура в помещении останется без проблем. Более подробную информацию и примеры подходящих балконных соединений для пассивного дома можно найти в базе данных компонентов пассивного дома. На этом же примере рассмотрим трехэтапный процесс расчета коэффициента линейного теплового моста.

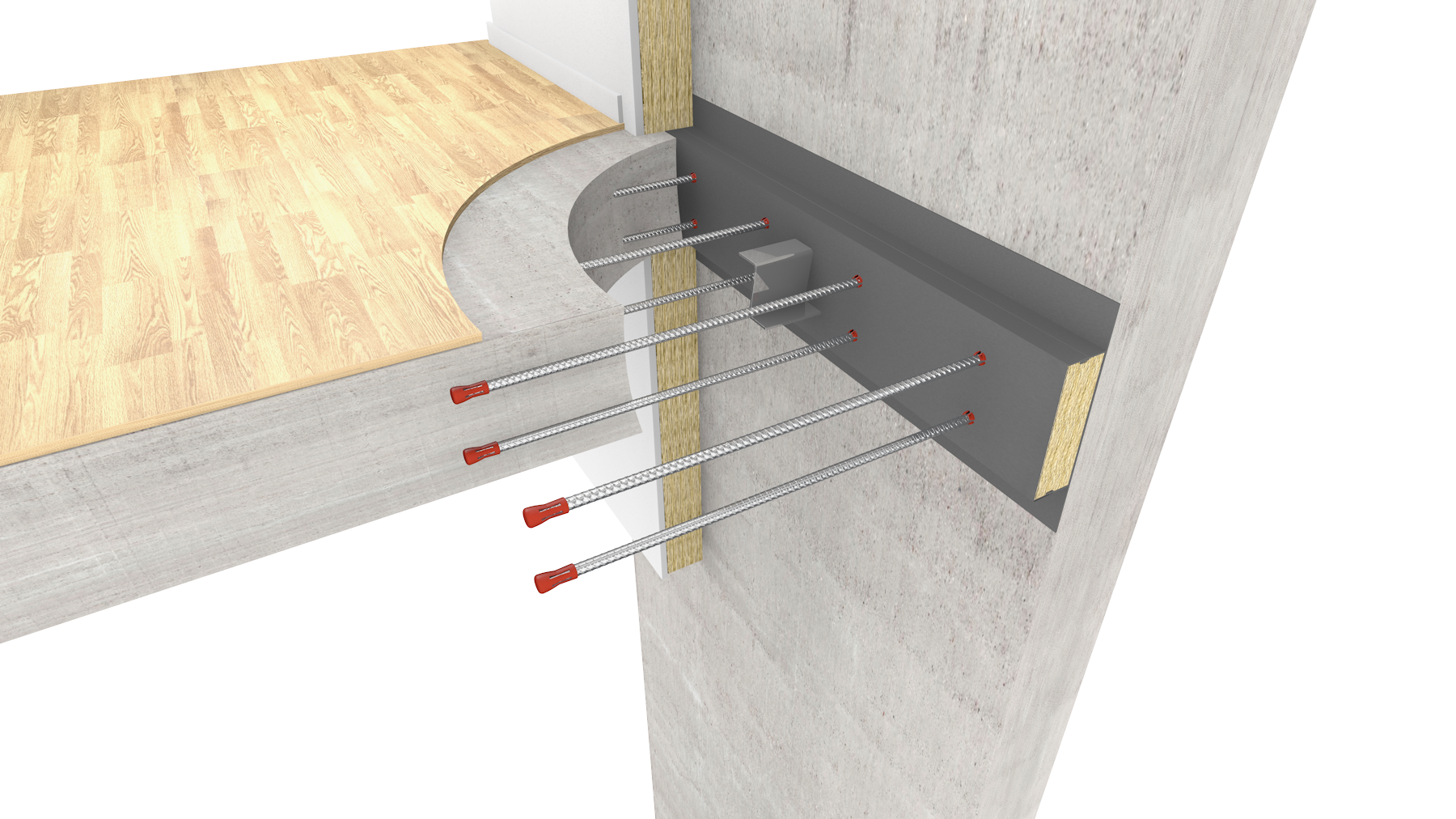

Пример балкона с терморазрывом.

Расчет коэффициента теплового моста

Тепловые мосты определяются в три этапа:

1. Определите тепловой поток через непрерывный компонент здания Q _reg [Вт / м] с высотой [h] с помощью PHPP или программного обеспечения теплового потока:

Неизолированная стена Стена пассивного дома с хорошей изоляцией

2. Определите тепловой поток через фактический компонент здания Q _WB [м] с помощью программного обеспечения теплового потока. Для этого высота строительного элемента и разница температур [Δθ] должны быть такими же, как на первом этапе.

3. Рассчитайте коэффициент теплового моста Ψ [Вт / (мК)] по следующей формуле:

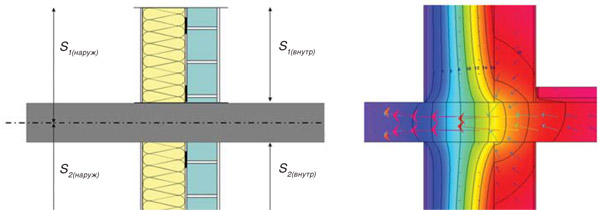

Сравнение неизолированной и изолированной стены с выступающими балконными плитами.

Проверка результатов

Одна вещь, которая может сбить с толку тех, кто не знаком с работой с тепловыми мостами, – это влияние дополнительной изоляции на значение коэффициента теплового моста.Можно было посмотреть на приведенный выше расчет и подумать: «Что за чертовщина? Почему в моем утепленном доме хуже мостики холода? ». Тепловой мост для неизолированной стены составлял 0,24 Вт / (мК), тогда как тепловой мост для стены пассивного дома был почти в 3 раза выше и составлял 0,69 Вт / (мК). Это просто из-за способа расчета коэффициента теплового моста. Линейный коэффициент потерь тепла рассчитывается как относительно по отношению к невозмущенному компоненту и означает дополнительные тепловые потери, вызванные тепловым возмущением. Ключевым понятием здесь является относительность.

В случае неизолированных стен потери тепла в любом случае очень велики, поэтому выступающая балконная плита вряд ли усугубит ситуацию. Однако, если стена изолирована, потери энергии через непрерывную стену будут меньше. Таким образом, балконная плита будет представлять значительного износа на .

Таким образом, хотя может показаться, что тепловые мосты «хуже» с улучшенной изоляцией, общие потери тепла значительно уменьшаются за счет мер изоляции, а температура внутренней поверхности повышается настолько, что становится выше критической. уровень 12.6 ° C, так как рост плесени может произойти ниже этого уровня при нормальной влажности воздуха в помещении (относительная влажность 50%).

---

Спасибо за чтение!

Хотите прочитать подобное? Загляните в категорию «Технические» в нашем блоге, где вы найдете больше подобных статей, включая нашу последнюю Техническую статью «Ug, Uf, Uw, Uwhat? : Введение в U-ценность и те, которые наиболее важны для дизайна пассивного дома ». Также не забудьте изучить больше информационных бюллетеней iPHA, доступных на Passipedia – Ресурсе пассивного дома.Хотите узнать больше о мостах холода? Ознакомьтесь с предлагаемыми ссылками в разделе “Дополнительная литература” ниже!

Дополнительная литература

Основной принцип расчета мостов холода на Passipedia

Гарантия качества – Тепловые мосты в Passipedia

Что определяет конструкцию без тепловых мостов? в Passipedia

Определение и эффекты тепловых мостов []

Определение и эффекты тепловых мостов

Мосты холода – Введение

Тепло уходит из отапливаемого помещения наружу.При этом он следует по пути наименьшего сопротивления.
Тепловой мост – это локализованная область ограждающей конструкции здания, где тепловой поток отличается (обычно увеличен) по сравнению с соседними областями (если существует разница температур внутри и снаружи).

Эффекты тепловых мостов:

• Изменено , обычно уменьшено, внутренняя температура поверхности ; в худшем случае это может привести к проникновению влаги в элементы здания и росту плесени.

В пассивных домах можно избежать обоих эффектов тепловых мостов: температура внутренних поверхностей повсюду настолько высока, что критические уровни влажности больше не могут возникать – и дополнительные тепловые потери становятся незначительными. Если потери теплового моста меньше предельного значения (установленного на 0,01 Вт / (мК)), деталь соответствует критериям «конструкции без теплового моста».

Если критерии проектирования без тепловых мостов будут соблюдаться повсюду, проектировщикам и руководителю строительства не нужно будет больше беспокоиться о холодных и сырых местах – и потребуется меньше усилий для расчета баланса тепловой энергии.

Конструкция без теплового моста позволяет существенно улучшить детализацию; увеличена долговечность конструкции и сэкономлено тепловой энергии .

Нормативное определение мостов холода

В [DIN10211] (Тепловые мосты в строительстве – Тепловые потоки и температура поверхности – Детальные расчеты) приведены численные процедуры, относящиеся к расчету тепловых мостов. Здесь тепловой мост определяется следующим образом (Раздел 3.1.1):

По сравнению с компонентами здания без тепловых мостов, существует два эффекта тепловых мостов, которые возникают в каждой точке соединения между компонентами здания или в местах изменения состава конструкции здания:

Общий обзор возможен, если учесть процедуру определения потерь тепла при передаче ограждающей конструкции. Следующее уравнение в норме DIN 14683 (раздел 4.2) проводит различие между одномерными, двухмерными и трехмерными тепловыми потоками.

На плоские регулярные компоненты здания, такие как крыша и наружные стены, приходится наибольшая доля общего теплового потока. Для них теплопередачу с хорошим приближением можно считать одномерной. Причина в том, что перетоки в них не возникают из-за их однородной слоистой структуры. Коэффициент теплопередачи определен в норме [DIN6946] и может быть рассчитан с небольшими усилиями, используя известное уравнение, приведенное ниже:

Двумерная и трехмерная пропорция теплового потока ограждающей конструкции здания выражается тепловыми мостами.Они определяются геометрической, конструктивной модификацией и / или модификацией материала и обычно демонстрируют более высокую скорость теплового потока и более низкие температуры поверхности, чем соседние стандартные компоненты здания. В частности, они возникают на стыках компонентов, краях, переходах и проникновениях стандартных компонентов здания. Они представлены линейным коэффициентом теплопередачи в единицах Вт / (мК) и точечным коэффициентом теплопередачи в Вт / К.

Типовые мосты холода, источник: [AkkP 35]

Эффекты

Дополнительные тепловые потери

Влияние тепловых мостов на энергетический баланс зависит не только от влияния с точки зрения физики, но и от того, как они учитываются. Таким образом, в контексте энергобаланса тепловые мосты можно изобразить следующим образом:

1. с использованием общего значения теплового моста (EnEV)
2. с использованием пониженного значения теплового моста (DIN 4108, дополнительный лист 2)

3. со значениями Ψ, взятыми из каталогов тепловых мостов, например (DIN EN ISO 14683)

4. со значениями Ψ из расчета (DIN EN ISO 10211)

В принципе, фактическая доля тепловых мостов в потерях при передаче ограждающей конструкции здания может быть указана только в том случае, если значения Ψ рассчитываются для конкретного здания.Предполагается, что моделирование теплового потока связано с погрешностью ок. 5%, другие методы, такие как использование каталогов тепловых мостов, связаны даже с погрешностью до 20% (DIN EN ISO 14683, раздел 5.1). Для зданий с пассивным домом не рекомендуется использовать термомосты, поскольку они приводят к завышению тепловых потерь.

Однако в целом невозможно сказать, насколько высоки тепловые потери из-за тепловых мостов.Их тип и количество слишком индивидуальны и поэтому зависят от соответствующего здания. Например, тепловые мосты не всегда должны отрицательно влиять на баланс энергии; В случае эффективных новых конструкций, особенно в области зданий пассивного дома, учет-значений, безусловно, может снизить потребность в отоплении помещений. В случае существующих зданий и модернизированного строительного фонда тепловые мосты обычно имеют отрицательный эффект, и, согласно [EnerPHIT], опыт показал, что это может привести к дополнительным потерям тепла до 20%.На примерах различных строительных проектов это привело к увеличению годовой потребности в отоплении до 14 кВтч / (м²a). Таким образом, тщательное планирование в отношении тепловых мостов может иметь решающее значение для достижения Стандарта пассивного дома в строительном проекте.

Влияние на конструкцию здания

Плесень в углу; это вызвано тепловым мостом – мы не допустим такой плохой дизайн в пассивном доме, поэтому у нас не будет этого

В отличие от обычных строительных компонентов, в тепловых мостах плотность теплового потока изменяется и обычно приводит к снижению внутренней температуры в этой области. Этот эффект более выражен, потому что циркуляция воздуха в углах и краях ограничена. Шкафы и другая мебель не только нарушают конвекцию, но и ограничивают обмен излучения с окружающей средой. Поскольку содержание водяного пара в воздухе зависит от его температуры, на пораженных участках может образовываться конденсат.

Образовавшаяся в результате конденсация может проникать дальше внутрь конструкции из-за капиллярного действия строительных материалов, а теплопроводность может увеличиваться, и, таким образом, строительный компонент может почти насыщаться.Не удастся избежать повреждения конструкции здания влагой и появления плесени. Однако крупномасштабный ущерб обычно связан с ошибками при планировании, реализации и использовании зданий и не является проблемой, связанной исключительно с тепловыми мостами. Это только те моменты, в которых проблемы возникают в первую очередь. Тем не менее, риск попадания плесневого грибка на внутреннюю поверхность тепловых мостов и связанное с этим токсическое воздействие на людей, находящихся в помещении, следует рассматривать отдельно, особенно потому, что рост плесени уже происходит при температуре выше, чем температура точки росы, без конденсации. Для физического анализа модели здания можно предположить образование плесени, если относительная влажность поверхности 80% преобладает в течение 12 часов в день (Технический отчет 4108-8).

Требования

Требования Действующие правила инженерной практики (DIN 4108-2) исключают риск образования плесени вблизи тепловых мостов, если минимальная температура поверхности в указанных установившихся граничных условиях не опускается ниже 12,6 ° C. Это соответствует коэффициенту 0.7:

Чем выше коэффициент, тем меньше вероятность роста плесени. Для сертифицированных компонентов пассивного дома требование к -фактору также зависит от климата.

См. Также

основы / building_physics _-_ basics / therm_bridges / Thermal_bridge_definition.txt · Последнее изменение: 12.09.2020, 17:25, автор: wfeist

ТЕПЛОВЫЕ МОСТЫ В СТЕНОВОЙ КОНСТРУКЦИИ

ВВЕДЕНИЕ

Тепловой мостик возникает, когда относительно небольшая площадь стены, пола или крыши теряет намного больше тепла, чем окружающая область. Тепловые мосты могут возникать в любом типе строительства. Эффекты теплового моста могут включать повышенную потерю тепла, дискомфорт для людей, непредвиденное расширение / сжатие, конденсацию, повреждение при замораживании-оттаивании и связанные с этим проблемы с влажностью и / или плесенью для материалов, чувствительных к влаге. Серьезность теплового моста определяется степенью этих эффектов.

Мостов холода и последующего повреждения можно избежать с помощью нескольких стратегий, которые лучше всего реализовать на этапе проектирования, когда можно легко внести изменения.После строительства ремонт мостов холода может быть дорогостоящим и сложным.

ТЕРМИЧЕСКИЙ МОСТ

Тепловой мост позволяет нагреву «закоротить» изоляцию. Обычно это происходит, когда материал с высокой теплопроводностью, такой как стальной каркас или бетон, проникает или прерывает слой материала с низкой теплопроводностью, такого как изоляция. Тепловые мосты также могут возникать в местах соединения строительных элементов, таких как открытые бетонные плиты перекрытия и балки, которые примыкают к наружным стенам здания или проникают в них.

Причины

Тепловые мосты чаще всего возникают в результате неправильной установки или выбора материала / конструкции здания. Примером неправильной установки, ведущей к тепловому мосту, являются зазоры в изоляции, которые позволяют теплу выходить вокруг изоляции, а также могут способствовать утечке воздуха. По этой причине изоляционные материалы следует устанавливать без зазоров на полу, потолке, крыше, стенах, каркасе или между прилегающими изоляционными материалами. Кроме того, изоляционные материалы должны быть установлены так, чтобы они оставались на месте с течением времени.

Хотя тепловые мосты в первую очередь связаны с кондуктивной теплопередачей (тепловой поток через твердые материалы), тепловые мосты могут усиливаться за счет теплопередачи и влагопереноса из-за движения воздуха, особенно когда теплый влажный воздух проникает в стену. По этой причине здания с обычно высоким уровнем внутренней влажности, такие как бассейны, спа и холодильные камеры, особенно подвержены повреждению из-за влаги. Правильная установка паровоздушных замедлителей может значительно снизить повреждение от влаги, вызванное тепловыми мостиками.Конструкция из бетонной кладки не обязательно требует использования отдельных паро или воздухозаборников: ознакомьтесь с местными строительными нормами и правилами.

Сведение к минимуму утечки влаги также уменьшит образование тепловых мостов из-за утечки воздуха по двум причинам: воздух будет проходить через те же точки, которые допускают проникновение влаги; и утечка воды может в некоторых случаях привести к разрушению воздушных барьеров и изоляционных материалов.

Эффекты

Возможные эффекты тепловых мостов:

• повышенные потери тепла через стену, что приводит к увеличению эксплуатационных расходов,
• непредвиденное расширение и / или сжатие,
• локальные холодные или горячие точки внутри в местах расположения теплового моста, приводящие к дискомфорту жильцов и, в некоторых случаях, к конденсации, повреждению здания из-за влажности, а также к проблемам со здоровьем и безопасностью,
• локальные холодные или горячие точки в конструкции стены, ведущие к конденсации влаги внутри стены и, возможно, к повреждению строительных материалов и / или проблемам со здоровьем и безопасностью, и / или
• локальных теплых точек на внешней стороне здания, потенциально ведущих к повреждению от замерзания, например, ледяные дамбы, непредвиденное расширение или сжатие, а также возможные проблемы со здоровьем и безопасностью.

Не все мосты холода вызывают такие серьезные эффекты. Однако о степени серьезности конкретного теплового моста следует судить по его влиянию на общие энергетические характеристики здания; влияние на комфорт пассажиров; воздействие на конденсацию влаги и связанные с этим эстетические и / или структурные повреждения; и деградация строительных материалов. Затем к конструкции могут быть применены соответствующие корректирующие меры.

Требования

ASHRAE Standard 90.1, Энергетический стандарт для зданий, за исключением малоэтажных жилых домов (ссылка 1) (включен посредством ссылки в Международный кодекс по энергосбережению (ссылка 2)) касается тепловых мостов в стенах, перекрытиях и крышах, требуя учета тепловых мостов для при определении или сообщении R-значений и U-факторов сборки. Для бетонных стен из каменной кладки приемлемые методы определения R-значений / U-факторов, которые учитывают тепловые мосты через стены бетонных блоков, включают: испытание, метод расчета изотермических плоскостей (также называемый методом последовательно-параллельного расчета) или двухмерный расчет. метод.Опубликованные NCMA значения R и U-факторы, например, в TEK 6-1C, R-значениях для бетонных стен с несколькими витками, TEK 6-2C, R-значениях и U-факторах для бетонных стен с одинарными витками, и термический каталог бетонных блоков каменной кладки (ссылки 4, 5, 6), определяются с использованием метода расчета изотермических плоскостей. Метод кратко описан в TEK 6-1C применительно к бетонным стенам.

КАМЕННАЯ СТЕНА ОДИНОЧНАЯ

В одинарной бетонной стене из кирпича перемычки блока и заполненные цементным раствором ядра могут действовать как тепловые мосты, особенно когда ядра бетонных блоков изолированы.Однако эти потери тепла редко бывают достаточно серьезными, чтобы вызвать конденсацию влаги на поверхности кладки или другие эстетические или структурные повреждения. Эти тепловые мосты учитываются при определении общей R-ценности стены, как указано выше. В суровых климатических условиях, в определенных внутренних средах, где при определенных условиях или в других случаях может происходить конденсация, эффекты теплового моста можно устранить, применив изоляцию на внешней или внутренней стороне кладки, а не на ее сердцевинах. Кроме того, тепловые мосты через полотна могут быть уменьшены за счет использования более легкого блока каменной кладки, использования специальных блоков с уменьшенным размером полотна или блоков с меньшим количеством поперечных полотен.

Горизонтальное армирование швов часто используется для контроля усадочного растрескивания в бетонной кладке. Расчеты показали, что влияние армирования швов на общую R-ценность кирпичной стены составляет порядка 1–3%, что оказывает незначительное влияние на энергопотребление здания.

БЕТОННАЯ КАМЕННАЯ СТЕНА

В полых стенах кладки изоляция обычно размещается между двумя слоями кладки, как показано на Рисунке 1.Это обеспечивает непрерывный слой изоляции, который сводит к минимуму эффекты тепловых мостиков (обратите внимание, что в некоторых источниках пространство между каркасом или стойками называется «полостью», которая отличается от полой стены кладки).

Поскольку стенные анкеры изолированы от интерьера, внутренняя поверхность стены остается при температуре, близкой к температуре внутри здания. Маловероятно, что материал внутренней отделки будет поврежден из-за конденсации влаги, и это вряд ли повлияет на комфорт пассажиров.Как и в случае армирования горизонтальных швов в одинарной конструкции, тип, размер и расстояние между стяжками будут влиять на потенциальное влияние на потребление энергии.

Рисунок 1 – Изолированная стена каменной полости

КЛАДКА СО СТАЛЬНЫМ РЕЗЕРВНЫМ ШПИНОМ

На рис. 2 показано поперечное сечение типичной облицовки из бетонной кладки поверх стальной стойки.Стальные стойки действуют как прочные мосты холода в изолированной стеновой системе. Через сталь проходит почти в 1000 раз больше тепла, чем через изоляцию из минерального волокна той же толщины и площади. Стальная шпилька позволяет теплу обходить изоляцию и значительно снижает ее эффективность.

Так же, как и для бетонных стен, необходимо учитывать тепловые мосты через стальные шпильки. В соответствии со стандартом ASHRAE Standard 90.1 приемлемыми методами определения R-значения изолированных стальных шпилек являются: испытание, метод расчета модифицированной зоны или использование поправочных коэффициентов слоя изоляции / каркаса, приведенных в таблице 1. Эффективное R-значение каркаса / полости, показанное в таблице 1, представляет собой R-значение изолированного стального профиля шпильки с учетом теплового моста. Использование этих скорректированных значений R позволяет проектировщику адекватно учитывать повышенное потребление энергии из-за тепловых мостов в этих стеновых конструкциях.

Таблица 1 показывает, что тепловые мосты через стальные шпильки эффективно снижают эффективное значение R изоляции на 40–69 процентов, в зависимости от размера и расстояния между стальными шпильками, а также от значения R изоляции.

Поскольку стальные шпильки обычно соприкасаются с внутренней отделкой, в местах расположения шпилек могут образовываться локальные точки холода. В некоторых случаях влага конденсируется, вызывая отсыревание этих полосок. Влажные участки, как правило, задерживают грязь и пыль, вызывая более темные вертикальные линии внутри в местах расположения стальных стоек. Если теплый влажный воздух в помещении проникает в стену, влага может конденсироваться на внешних фланцах стальных стоек, что увеличивает вероятность коррозии стоек и соединителей и структурных повреждений стены. Гипсовая оболочка на внешней стороне стоек также может быть повреждена из-за влаги, особенно во время циклов замораживания-оттаивания. Эти воздействия можно свести к минимуму, если нанести непрерывный слой изоляции поверх стального стержня / изоляционного слоя.

Рисунок 2 – Бетонная облицовка каменной кладкой со стальной опорой шпильки

Таблица 1 – Эффективные значения R для слоя изоляции / каркаса для изоляции стены, установленной между стальным каркасом (см.1)

ПЛИТА КРОМКА И ПЕРИМЕТР БАЛКА

Другой распространенный тепловой мост показан на рисунке 3. Когда эта стеновая система изолирована внутри, как показано слева, тепловой мост возникает в стальной балке и там, где бетонная плита пола проникает во внутреннюю кладку.

Лучшей альтернативой является размещение изоляции в полости, как показано справа на рисунке 3, а не внутри.Эта стратегия эффективно изолирует край плиты и стальную балку от внешней среды, существенно уменьшая тепловой поток через эти области и потенциал конденсации, а также уменьшая тепловые нагрузки (ссылка 3).

Третья альтернатива, не изображенная на рисунке, – это установка изоляции внутри стальной балки. Однако это решение не устраняет тепловые потери через край плиты. Кроме того, внутренняя изоляция снижает температуру стальной балки и может привести к конденсации, если не предусмотрен герметичный и непрерывный замедлитель образования пара.

Рисунок 3 – Альтернативные стратегии изоляции кромки плиты и балки по периметру

ПАРАПЕТ ДЛЯ КЛАДКИ

Поскольку парапет подвергается воздействию внешней среды с обеих сторон, он может действовать как тепловое ребро, отводя тепло через стену. На рисунке 4 показаны две альтернативные стратегии изоляции каменного парапета.Слева, хотя край плиты утеплен, парапет – нет. Это обеспечивает потерю тепла между плитой крыши и подкладкой из кирпичной кладки.

Лучшая альтернатива показана справа на рисунке 4. Здесь сам парапет изолирован, сохраняя тепловую границу между внутренней частью здания и внешней средой. Это значительно снижает нагрузку на отопление и охлаждение и практически исключает возможность образования конденсата на нижней стороне кровельной плиты.

Рисунок 4 – Альтернативные стратегии изоляции каменного парапета

Список литературы

1. Энергетический стандарт для зданий, кроме малоэтажных жилых домов ASHRAE Standard 90.1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, 2004 и 2007 годы.
2. Международный кодекс энергосбережения. Совет Международного кодекса, 2006 и 2009 годы.
3. Справочник ASHRAE – Приложения для систем отопления, вентиляции и кондиционирования воздуха. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, 2007 г.
4. Значения R для бетонных стен с несколькими витками, TEK 6-1C. Национальная ассоциация бетонщиков, 2013.
5. R-значения и U-факторы для бетонных стен с одинарным витком, TEK 6-2C.Национальная ассоциация бетонщиков, 2013.
6. Тепловой каталог бетонных кладочных узлов, TR233. Национальная ассоциация каменщиков из бетона, 2010 г.

NCMA TEK 6-13B, в редакции 2010 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Почему тепловые мосты и тепловые разрывы имеют значение в строительстве

Тепловой мост снижает общую производительность дома. Терморазрыв – это ответ на эту проблему. Теоретически это просто, но на протяжении десятилетий мосты холода бросали вызов домостроителям с высокими эксплуатационными характеристиками. Это влияет на ее рейтинг. Это влияет на сплошную изоляцию. Это влияет на продаваемость. Это сказывается на домашнем уюте. Так что к этой теме стоит вернуться.

---

Что такое тепловые мосты?

Тепловые мосты возникают, когда более проводящий (или плохо изолирующий) материал обеспечивает легкий путь тепловому потоку через тепловой барьер. Классическим примером этого является использование стальных шпилек для перемычки изолированной стены. Сталь создает путь для выхода тепла из дома с гораздо большей скоростью, чем остальная часть стены. Его часто скрывают, чаще всего это стойки для стен, но вы должны помнить об этом, думая о потерях тепла (и счетах за отопление) в вашем доме.

Области в стеновой конструкции могут передавать тепло быстрее, чем изоляция вокруг нее, например, стойки, пластины, коллекторы и столбы стены. В стене с деревянными каркасами с войлоком R-20 тепловой мостик может снизить эффективное значение R до R-15.Если вы поместите ватину R-20 в стену из стальных гвоздей, вы можете получить только , эффективное значение R для , равное примерно R-4. Ключевое слово здесь – «эффективный». Поскольку строительные нормы и правила начинают требовать эффективных R-значений, а не числа на упаковке, тепловые мосты становятся более важными.

Но дело не только в коде встречи; это также касается счетов за электроэнергию. Цены на энергоносители, как правило, растут, поэтому инвестиции в использование меньшего количества энергии – это инвестиции, которые приносят более высокие дивиденды с каждым годом.

Еще одна проблема с тепловыми мостами в утепленных стенах – это накопление влаги. Вы можете увидеть это внутри дома как темные пятна, которые телеграфируют вокруг членов. Это случается на потолках и в шкафах, где обрамление сливается воедино. Это часто называют « ghosting », потому что влажный прохладный воздух притягивает пыль и образует темные линии на потолке, которые «повторяют» балки.

---

Как предотвратить возникновение теплового моста

Итак, если тепловой мост действует как путь для более быстрого выхода тепла из здания, тепловой разрыв , или тепловой барьер, помогает заблокировать этот путь.С научной точки зрения, это «элемент с низкой теплопроводностью, помещенный в сборку для уменьшения или предотвращения потока тепловой энергии между проводящими материалами». Например, стеклопакет – это терморазрыв для окон. Воздух или газ между стеклами препятствуют прохождению теплопроводной тепловой энергии через стекло.

В зданиях с металлическими и деревянными каркасами обертывание оболочки здания слоем сплошной изоляции отсекает тепловые мосты . Тем не менее, общие проблемы, на которые следует обратить внимание, включают нарушения целостности изоляции, особенно в местах соединений и вокруг отверстий.Изоляционные материалы, такие как жесткий пенопласт, следует разрезать так, чтобы они плотно прилегали друг к другу, и заклеить терморазрывной лентой, чтобы еще больше предотвратить зазоры.

---

Ленты для термического разрыва и шва

Общие способы уменьшения тепловых мостов в строительстве

Есть несколько способов, которыми подрядчики и строители выполняют термическое разрушение. Вот некоторые из наиболее распространенных:

• Используйте передовые методы создания каркаса, которые уменьшают количество древесины за счет увеличения расстояния между элементами каркаса. Например, 16 дюймов по центру превращаются в 24 дюйма по центру для стены с каркасом. Стену с термически разбитым двойным каркасом также можно использовать с усовершенствованным каркасом. (Вся полость заполнена изоляцией. Это может устранить тепловые мосты в стенах, но не касается пола. Вы можете изолировать балки обода, но все остальные балки пола телеграфируют наружу.)
• Рассмотрите возможность добавления непрерывного слоя внешней изоляции, например, жесткого пенопласта или плиты из минеральной ваты, поверх стены перед ее обшивкой.
• Новый подход заключается в наложении полос изоляции на деревянные стойки для обеспечения термического разрыва.
• Используйте альтернативную стеновую систему. Например, шлицы деревянных двутавровых балок в структурных изоляционных панелях тоньше, чем у большинства стоек, а панели обычно имеют диаметр 48 дюймов (или более), что дополнительно снижает тепловые мосты.
• Выполните надлежащую изоляцию и термические разрывы вокруг фундамента / плиты. Хорошо изолированная плита может означать две заливки: одну для фундаментной стены и одну для плиты, так что вы можете обеспечить слой жесткого пенопласта между двумя компонентами.
• Избегайте металлических крепежей любого типа, которые охватывают всю стену.
• Спроектируйте стену подвала так, чтобы она была лучше защищена от влаги и повреждений водой. Это может позволить вам использовать дерево вместо перехода на металл в качестве меры предосторожности.

Поскольку строительные нормы и правила развиваются, а домовладельцы становятся более сообразительными, больше внимания будет уделяться тепловым мостам на всех уровнях. Независимо от того, строите ли вы новый дом, чтобы быть готовым к нулевому потреблению энергии, или модернизируете существующее здание, всегда следует проявлять осторожность, чтобы свести к минимуму и устранить ненужные тепловые мосты.Если вам нужна высокопроизводительная клейкая лента для следующего проекта, свяжитесь с нами. Мы любим решать задачи с лентой!

Что такое тепловые мосты? (Определение / значение)

Знаете ли вы, что тепловые мосты являются основным источником потерь энергии в вашем доме?

Из-за этой потери у вас большие ежемесячные счета за электроэнергию и неудобный дом. Итак, что такое тепловой мост и почему он портит вам жизнь?

Это может быть немного круто, но определенно стоит денег.

RetroFoam of Michigan изолирует дома пенопластом с 2002 года. За это время мы увидели проблемы, которые могут вызвать тепловые мосты.

Прежде всего, мы объясним, что такое тепловой мостик и как он связан с вашей изоляцией.

Что такое тепловой мост в утеплении зданий?

При объяснении, что такое тепловой мост, лучший и быстрый ответ – наука.

По крайней мере, так сказал мне один из наших оценщиков, Джон Кушон, когда я спросил.

Давайте разберемся с этой наукой, чтобы вы поняли, что такое тепловые мосты.

Тепловой мост возникает при разрыве ограждающей конструкции здания, например, в изоляции. По сути, если в вашей крыше, полу или стенах есть слабое звено, которое нарушает изоляцию, тогда есть пространство, в которое воздух может входить и выходить из вашего дома.

Тепловой мост не только означает, что ваш дом теряет тепло, он также может вызвать охлаждение теплого воздуха в вашем доме, когда он соприкасается с холодной поверхностью.Этот контакт приведет к образованию конденсата, который, в свою очередь, может стать плесенью.

Когда это произойдет, вы увидите, как через гипсокартон вашего потолка начинают просвечивать характерные черноватые точки. Это особенно характерно для соборных потолков.

Другие признаки того, что в вашем доме есть тепловые мосты, проявляются зимой.

Если вы видите полосы на крыше там, где растаял снег, и полосы там, где его нет, у вас на чердаке есть тепловые мосты.Это связано с тем, что изоляция на чердаке не подключена должным образом, что позволяет воздуху циркулировать вокруг нее.

Если каждую зиму вы страдаете от ледяных плотин, это еще один верный признак того, что у вас нет необходимого изоляционного покрытия. Тепловые мосты заставят снег таять, а затем собираться и образовывать ледяную плотину на краю крыши.

Источником теплового моста, о котором вы даже не можете подумать, являются деревянные гвоздики вашего дома. Дерево – не лучший изолятор, поэтому даже если у вас есть традиционная изоляция, такая как стекловолокно, в ваших стенах, все равно есть потери энергии через дерево между стойками.

Теперь, когда вы знаете, что такое тепловой мост, вам нужно знать, как его починить, если это возможно.

Как исправить тепловой мост

Хотя в некоторых случаях невозможно устранить тепловые мосты, добавление непрерывной изоляции – лучший способ с этим справиться.

Дело в том, что тепловые мосты – это конструктивный недостаток соборных потолков. Лучший способ избавиться от теплового моста в соборном потолке – это установить непрерывную изоляцию с обеих сторон ферм, составляющих потолок.К сожалению, это часто не делается при строительстве конструкции, что делает его очень инвазивным процессом при модернизации.

В конечном счете, большинство домовладельцев предпочитают отказаться от этого инвазивного процесса и просто изолировать полости шипов.

Вы можете добавить теплоизоляцию в свой дом в таких областях, как чердак, сводчатый потолок и стены. Вы также можете сломать тепловой мост в своих стенах, чтобы добавить новый сайдинг, который имеет контурную пенопластовую основу, прикрепленную к панели.

Создание воздушного уплотнения в вашем доме также является хорошим способом уменьшить эту потерю энергии.Традиционная изоляция не обеспечивает герметичность, поэтому использование такого материала, как пенопласт, по всему дому уменьшит утечку воздуха и энергии.

Если вы хотите узнать больше о пенопласте и его преимуществах, посетите Учебный центр на нашем веб-сайте.

Важность теплового моста: BRE Group

Основы …

Что такое тепловой мост?

Тепловой мост, также называемый мостом холода, представляет собой область строительной конструкции, которая имеет значительно более высокую теплопередачу, чем окружающие материалы. Обычно это происходит в тех случаях, когда имеется разрыв изоляции, ее меньшее количество или изоляция пронизана элементом с более высокой теплопроводностью. Если здание расположено в холодном климате (например, в Великобритании), это может привести к дополнительным потерям тепла в этих точках. Ниже показан пример теплового моста, где древесина проникает через изоляцию и приводит к дополнительным потерям тепла:

Поскольку ужесточение законодательства и осведомленность об энергопотреблении приводят к повышению уровня изоляции стен, крыш и полов, потери тепла из-за тепловых мостов становятся все более важными.

Тепловые потери и энергоэффективность

По мере того, как жилища становятся лучше изолированными, важность тепловых мостов возрастает. В очень хорошо изолированных жилищах влияние тепловых мостов на общие тепловые характеристики жилища может быть значительным. Недавние исследования показали, что тепловые мосты могут отвечать за до 30% потерь тепла в доме .

Тепловые потери, связанные с этими тепловыми мостами, выражаются как линейный коэффициент теплопередачи (-значение) – произносится как «psi-value».

Температура поверхности, рост плесени и здоровье

Фактор температуры поверхности ( f ) также рассчитывается как часть процедуры оценки и используется для оценки риска роста плесени, которая может иметь серьезные последствия для здоровья.

Плесень производит аллергены (вещества, которые могут вызывать аллергическую реакцию), раздражители и даже токсичные вещества. Вдыхание спор плесени или прикосновение к ним может вызвать аллергическую реакцию, такую ​​как чихание, насморк, красные глаза и кожная сыпь.Плесень также может вызывать приступы астмы и другие респираторные заболевания.

Оценка

Тепловые мостики возникают внутри строительной ткани, где из-за геометрии или наличия материалов с высокой проводимостью тепловые потоки являются двух- или трехмерными. Во многих ситуациях простых расчетов уже недостаточно для правильного определения тепловых характеристик, и необходимо проанализировать конструкцию с помощью численного моделирования. Доступен ряд пакетов программного обеспечения для численного моделирования, в которых они определяют геометрию, материалы и граничные условия модели в двух или трех измерениях, в зависимости от ситуации.

Текущая публикация BRE BR 497 (Соглашения для расчета линейного коэффициента теплопередачи и температурных коэффициентов) подробно описывает соглашения, которым должны следовать разработчики тепловых моделей для получения последовательных, воспроизводимых результатов и, таким образом, содействия продвижению к амбициозным улучшениям в области энергетики и более здоровым зданиям. Условные обозначения относятся к использованию программного обеспечения для теплового моделирования для оценки тепловых характеристик узлов, изделий или элементов «в соответствии с проектом».

Законодательство

BR 497 в настоящее время упоминается в утвержденном на английском языке документе L1A (внутренний, раздел 5. 12) и L2A (не для внутреннего пользования, раздел 5.7) и шотландских технических стандартов (раздел 6 «Энергетика») как для внутреннего, так и для внешнего использования.

Если детали не соответствуют требованиям строительства, аккредитованным государством, их тепловые характеристики следует оценивать с помощью программного обеспечения теплового моделирования.

Промышленность (в первую очередь ориентированная на разработчиков и проектировщиков) полагается на то, что эти значения тепловых характеристик рассчитываются и предоставляются из заслуживающих доверия и надежных источников, чтобы гарантировать, что точные и надежные цифры легко включены в национальные инструменты расчета, такие как SAP (стандартная процедура оценки). и SBEM (Упрощенная энергетическая модель здания).

Решения для тепловых мостов (BETB) ограждающих конструкций здания

Тепловые характеристики ограждающих конструкций здания могут сильно зависеть от тепловых мостов или локальных участков с сильным тепловым потоком через стены, крыши и другие изолированные компоненты ограждающих конструкций здания. Дополнительный тепловой поток из-за теплового моста на деталях интерфейса, таких как углы полок или граница раздела между окнами и стенами, может составлять значительную часть теплового потока через здание.

Если основные тепловые мосты не устранены, добавление изоляции к конструкциям ограждающих конструкций здания может не принести значительных преимуществ.

С помощью Руководства по тепловым мостам между ограждающими конструкциями зданий (BETB) Моррисон Хершфилд и спонсоры проекта в конечном итоге стремятся облегчить проектирование и строительство ограждающих конструкций с более высокими тепловыми характеристиками. Руководство служит ценным справочным пособием. Он содержит важную информацию для оценки тепловых характеристик ограждающих конструкций здания, включая простые в использовании методы для понимания, точного расчета и уменьшения тепловых мостиков.

Что такое тепловые мосты

Также называемый тепловым мостом или мостом холода, тепловой мост возникает в оболочке здания, когда компонент материала передает тепло через себя с большей скоростью, чем окружающие компоненты.

Тепловые мосты на деталях интерфейса, таких как плиты, парапеты и переходы между остеклением, могут быть источниками значительного теплового потока через ограждающую конструкцию здания.

Эта передача тепла через оболочку здания приводит к снижению энергии, поскольку тепло проходит через тепловой барьер.

Из-за различий в материалах компонентов и конструкции оболочки добавление дополнительной изоляции не обязательно приведет к снижению энергопотребления в здании, поскольку многие тепловые мосты приводят к тепловому потоку, минуя изоляцию через эти компоненты.

Таким образом, уменьшение влияния тепловых мостов на конструкцию оболочки может значительно повлиять на экономию энергии и затрат в здании, что становится все более важным соображением, поскольку инженерная и строительная отрасли занимаются проектированием и возведением зданий, потребляющих меньше энергии.

Ключевые компоненты теплового моста

Теплопотери делятся на три составляющие: чистая стенка, линейная и точечная.

Потери тепла через прозрачные стенки относятся к потерям тепла, связанным со сборкой, вдали от переходов и стыков с основными компонентами.

Линейные элементы тепловых потерь представляют собой элементы интерфейса, дополнительные тепловые потери которых были определены количественно на единицу длины. Сюда входят такие элементы, как плиты, парапеты, углы, переходы остекления и т. Д.

Точечные коэффициенты пропускания – это детали раздела фаз, дополнительные тепловые потери которых были количественно определены для каждого случая, например, пучок или механическое проникновение.

Что такое тепловой разрыв?

Тепловой разрыв – это непроводящий материал, который прерывает проводящий путь теплового потока. Правильное расчетное размещение терморазрывов помогает снизить потери тепла через ограждающую конструкцию здания.

Правильная детализация переходов между системами для обеспечения тепловых разрывов важна для уменьшения тепловых мостиков.
