Как рассчитать толщину утепления ППУ? | Ppumaster

Самое распространенное фото ППУ. С просторов инета.

Самое распространенное фото ППУ. С просторов инета.

Для пользователей сайта разработан специальный сервис, который называется «Калькулятор напылёнщика». Его предназначение – помочь в расчете всех важных параметров перед началом утепления.

К этим параметрам относятся:

  • толщина слоя ППУ,
  • расход компонентов,
  • стоимость по средней цене.

Калькулятор создан опытными специалистами и гарантирует точность. Чтобы приступить к началу расчета показателей нажмите здесь.

Один из первых вопросов, с которым сталкивается владелец бизнеса в области теплоизоляции, в том числе и в области напыления пенополиуретана (ППУ), является вопрос расчета требуемой толщины слоя теплоизоляционного материала. Действительно, в задаче очень много переменных – климатическая зона, тепловлажностные условия внутри помещения, назначение помещения, какой частью строительной конструкции является область утепления, требуемая температура в помещении, сопротивление теплопередаче существующей строительной конструкции, свойства теплоизоляционного материала, влагонакопление и некоторые другие факторы. Особенно трудно приходится, когда напыление ППУ применяется только лишь для отдельной части строительной конструкции, а не для всего помещения.

С одной стороны, велик соблазн угодить Заказчику и предложить меньший слой теплоизоляционного материала, чтобы войти в его бюджетные ожидания и быть конкурентоспособным относительно других вариантов теплоизоляционных материалов. Но с другой стороны, недостижение самой цели утепления грозит потерей репутации, финансовыми издержками на проведение дополнительных работ или даже судебным процессом. В некоторых же случаях, наблюдается и обратная ситуация – Заказчик не верит, что сравнительно небольшой слой ППУ сможет гарантировать желаемую теплоизоляционную защиту. На наш взгляд, и в том и в другом случае твердым основанием может стать научный и доказательный подход к расчету требуемой толщины теплоизоляционного слоя.

Попробуем, не уходя в научные дебри, разобраться вместе в том, как это сделать.

На что необходимо опираться при проведении теплотехнических расчетов?

Любые и даже упрощенные теплотехнические расчеты ограждающих конструкций должны основываться на следующих нормативных документах:

  • СНиП 23-02-2003 "Тепловая защита зданий" – скачать
  • СП 23-101-2004 "Проектирование тепловой защиты зданий" - скачать
  • ГОСТ Р 54851—2011 "Конструкции строительные ограждающие неоднородные.
    Расчет приведенного сопротивления теплопередаче" - скачать
  • СТО 00044807-001-2006 "Теплозащитные свойства ограждающих конструкций зданий" - скачать

Как видите, расчеты сложны и требуют времени для изучения и внедрения. Благо в наше время существует возможность перевести эти сложные формулы и длинные таблицы в гораздо более понятные программы расчета, в которые лишь нужно внести исходные данные и выбрать применяемые материалы с их толщиной. Так существуют онлайн калькуляторы и отдельные программные продукты, устанавливаемые на персональный компьютер.

Одним из наиболее полных онлайн теплотехнических калькуляторов является «SmartCalc» (https://www.smartcalc.ru). При расчетах он оперирует данными и условиями из всех четырех вышеуказанных нормативных документов. При этом он позволяет использовать как существующую базу данных материалов с их свойствами, так и дополнять ее своими материалами. Кроме определения требуемой толщины теплоизоляционного слоя он позволяет оценить, не будет ли накапливаться избыточное количество влаги в конструкции во время эксплуатации, а также оценить тепловые потери.

В качестве бесплатного программного продукта для ПК часто используют программу для теплотехнического расчета «Теремок» (http://dmitriy.chiginskiy.ru/teremok/). Программа проводит расчеты на основе всех необходимых нормативных документов. Интерфейс управления программой очень простой. Программа дает возможность проводить расчеты в 2-ух режимах - расчет требуемой толщины теплоизолятора и проверка запроектированного «пирога» конструкции.

Отдельного внимания требует программный продукт для специалистов - «Temper-3D» (https://www.temper3d.ru), который предназначен для расчета температурных полей и теплового сопротивления зданий и сооружений. Помимо функций, заложенных в вышеперечисленных программах, «Temper-3D» позволяет провести трехмерный тепловой анализ для каждого отдельного узла или сечения и вывести графическую 3D картину распределения температур, а также составить документацию с результатами расчета и выводами, рассчитать мощность отопительных приборов.

Далее в статье мы с Вами будем рассматривать упрощенные расчеты, которые позволят произвести предварительную оценку требуемой толщины ППУ, а также приведем примеры расчетов с применением ППУ.

Коэффициенты теплопроводности ППУ при различной плотности

Одним из важнейших показателей, отвечающих за определение толщины слоя теплоизолятора, является его теплопроводность, характеризующаяся через коэффициент теплопроводности. Именно величина этого показателя во многом и определяет насколько эффективен тот или иной утеплитель, а также используется при любых теплотехнических расчетах, даже простейших.

Коэффициент теплопроводности измеряется в Вт/(м•K) и обозначается «ʎ», что в физическом смысле означает количество теплоты, проходящей через 1 куб.м однородного материала за 1 час при разнице температур внутри и снаружи в 1 градус Кельвина. Чем ниже величина этого показателя, тем эффективнее он работает в качестве утеплителя.

Однако, как мы уже хорошо усвоили, пенополиуретан, его свойства и сферы применения в значительной степени зависят от плотности. С коэффициентом теплопроводности все ровно также. Нет плохого или хорошего ППУ, есть сферы его применения в соответствии с его свойствами.

Ниже приведена таблица с ориентировочными коэффициентами теплопроводности для различных плотностей ППУ при напылении:

Плотность ППУ, кг/куб.мКоэффициент теплопроводности, Вт/(м•K)Сферы применения при напылении ППУ8-20
преимущественно открытоячеистая структура0,035-0,040внутренняя тепло- и шумоизоляция, изоляция межэтажных перекрытий, не устойчив к механическим нагрузкам20-25
около 50% открытых ячеек0,030-0,036внешняя и внутренняя тепло- и шумоизоляция, должен быть защищен от попадания атмосферных осадков, не устойчив к механическим нагрузкам30-35
преимущественно закрытоячеистая структура0,020-0,026внешняя и внутренняя тепло- и шумоизоляция, в том числе изоляция фундаментов при глубине засыпки не более 3 м, не предназначен для хождения40-45
закрытоячеистая структура0,022-0,028внешняя и внутренняя изоляция, в том числе изоляция фундаментов при глубине засыпки не более 3 м, не для частого хождения60-70
закрытоячеистая структура

0,028-0,034внешняя и внутренняя изоляция, в том числе изоляция фундаментов и эксплуатируемой кровли100-110
закрытоячеистая структура0,035-0,040внешняя и внутренняя изоляция, в том числе изоляция фундаментов и эксплуатируемой кровли

Как видно из таблицы, наиболее эффективно, в качестве теплоизолятора, ППУ ведет себя при плотности от 30 до 50 кг/куб. м. В этом интервале плотностей наблюдается удачное сочетание свойств - малое количество открытых ячеек, способных конвекцией переносить тепло, и малая плотность, не позволяющая теплу передаваться через толщу стенок ППУ.

Для более точного определения коэффициента теплопроводности необходимо запрашивать у поставщика сырья результаты испытаний на конкретную марку ППУ-компонентов или же самостоятельно отдавать образцы на экспертизу в лабораторию строительных материалов.

Сопротивление теплопередаче ППУ

Перед тем как перейти к каким-либо теплотехническим расчетам необходимо ввести понятие сопротивления теплопередаче ограждающих конструкций, называемым также термическим сопротивлением. Сопротивление теплопередаче измеряется в (м²·K)/Вт и обозначается «R», в физическом смысле, характеризует требуемую разницу температур снаружи и внутри однородного материала площадью 1 кв.м для прохождения 1 Вт энергии. Чем выше величина этого показателя, тем эффективнее теплоизоляционные свойства ограждающей конструкции.

Формула расчета проста:

R = d / ʎ ,

где d – это толщина слоя материала в метрах,

ʎ – коэффициент теплопроводности в Вт/(м•K).

Приведем пример расчета сопротивления теплопередаче 10 см ППУ с плотностью 30-40 кг/куб.м, приняв средний коэффициент теплопроводности равным 0,025 Вт/(м•K):

R = d / ʎ = 0,1 / 0,025 = 4 (м²·K)/Вт

Для понимания смысла данных величин приведем пример расчета потерь тепловой энергии с 1 кв.м с кровли изолированной 10 см ППУ с плотностью 30-40 кг/куб.м. Предположим, что среднегодовая температура на улице составляет –5 ˚С, а в доме +20 ˚С. Тогда разница температур составит 25 °С. Потери же тепловой энергии с 1 кв.м с кровли (обозначим их «E») составят:

Eср = (Tвнут - Тнар) / R = (Tвнут - Тнар) / (d / ʎ) = (20 – (-5)) / (0,1/0,025) = 25 / 4 = 6,25 Вт/м2

Таким образом, мы упрощенно вычислили среднегодовой отток тепла с 1 кв.м кровли в час. Умножив получившееся значение на общую площадь кровли и количество часов в году, мы определим теплопотери всей кровли в год. Разумеется, мы здесь не учитывали такие факторы как оконные и чердачные проемы, сопротивление теплопроводности существующих конструкций, мостики холода и т.д. Но ориентир и схема расчета понятны.

При теплотехнических расчетах ограждающих конструкций в строительстве ориентирами выступают требуемые значения сопротивления теплопередаче всего «пирога» конструкции (обозначим как «Rтреб»). Т.е. сопротивление теплопередаче конструкции должно быть не ниже требуемого. Эти требуемые значения можно найти в таблицах в вышеприведенных нормативных документах (СНиП, ГОСТ, СТ и СТО). Причем цифры будут отличаться в зависимости от климатической зоны, влажностных условий эксплуатации помещения и его назначения, а также какой частью здания является рассчитываемая конструкция (стена, перекрытие, крыша, фундамент, окно и т.д.).

Пример упрощенного теплотехнического расчета

Итак, теперь мы готовы к упрощенному расчету требуемой толщины слоя ППУ при напылении. Еще раз хочу обратить Ваше внимание, что расчет не академический, а лишь ориентировочный, и никак не учитывает накопление избыточного количества влаги в конструкции во время эксплуатации.

Путем нехитрых превращений преобразуем формулу:

dппу = (Rтреб - Rконстр) • ʎппу = (Rтреб - dконстр / ʎконстр) • ʎппу,

где dппу – требуемый слой ППУ в метрах,

Rтреб – требуемое сопротивление теплопередаче в (м²·K)/Вт,

Rконстр - сопротивление теплопередаче существующей ограждающей конструкции в (м²·K)/Вт,

ʎппу – коэффициент теплопроводности ППУ в Вт/(м•K),

ʎконстр – коэффициент теплопроводности существующей ограждающей конструкции в Вт/(м•K).

Задача. Возьмем для примера существующее жилое помещение (коттедж) в г. Казани с нормальным влажностным режимом эксплуатации, стена которого представляет собой кладку из полнотелого силикатного кирпича толщиной 380 мм (в 1,5 кирпича) на цементно-песчаном растворе. Вопрос – какой минимальный слой ППУ с плотностью 30-40 кг/куб.м потребуется для эффективной теплоизоляции фасадных стен?

Решение. Примем следующие допущения:

Rтреб = 3,21 (м²·K)/Вт - берем из справочных данных в соответствии с климатической зоной Казани и требованиям к данному типу помещения;

ʎппу = 0,025 Вт/(м•K) – средняя величина из справочных данных для ППУ с плотностью 30-40 кг/м3;

ʎконстр = 1,05 Вт/(м•K) – из справочных данных для полнотелого силикатного кирпича на цементно-песчаном растворе.

Произведем расчет:

dппу = (Rтреб - dконстр / ʎконстр) • ʎппу = (3,21 – 0,38 / 1,05) * 0,025 = 0,07 м

Ответ: для эффективной теплоизоляции фасадных стен данного помещения потребуется слой ППУ толщиной всего в 7 см. Проверку нашего решения на онлайн калькуляторе «SmartCalc» можно увидеть по ссылке.

Выводы

При помощи приведенных в данной статье инструментов и формул можно вести с Заказчиком конструктивный и доказательный диалог по выбору утеплителя и его толщины, ссылаясь на конкретные нормативные документы. Несмотря на кажущуюся сложность расчетов, однажды углубившись в них вы вскоре поймете, что упрощенные вычисления можно произвести в течение всего пары минут. А некоторые цифры вполне нетрудно запомнить, и аппретирование ими в процессе переговоров с Заказчиком из памяти только добавит Вам плюсы.

Дополнительно по данной теме смотрите:

Смотрите видео: контроль толщины ППУ

Укрепление стен дома - Ventkam.ru

Тема укрепление домашних стен, будь то снаружи или изнутри, очень важная и занимает особенное внимание. Довольно таки часто можно встретить ошибки, которые происходят при укреплении стен, при этом их последствия относительно масштабные. Этим может послужить и мокрый утеплитель, влажные и холодные стены, грибок, недостаточно подходящий климат в доме и иное.   Каким образом можно произвести утепление домашних стен — внутренних и наружных? Как поступить, если нет возможностей произвести укрепление наружных стен? Какой утеплитель подойдет для этого? Какие ошибки можно сделать, производя утепление? А теперь по порядку разберемся в данных вопросах.

    Ответим с Вами на вопрос: «Необходимо ли вообще производить утепление в нашем жилище. Нужно ли это?». Произведя теплотехнический расчёт, мы с Вами сможем найти ответ на вопрос. Рассмотрим как минимум две легкие программы, которые максимально автоматизируют данный процесс.  Теплотехнический расчёт — это определение, которое объясняется следующим — наши государственные органы, которые сосредотачивают свои усилия на обеспечении ограждающих конструкциях (крыш, стен и другого) необходимых сопротивлений теплопередачи, устанавливают специализированные нормативы. Таким образом, они всецело зависят от вида сооружений и помещений, от условий климата, в которых они находятся, а также от влажности и температуры в здании. Поэтому мы с Вами должны вести строительство своих помещений таким образом, чтобы наши стены не отклонялись от заданных государственных нормативов, допускать занижение нормы запрещено. Простыми словами — стены должны быть хорошо изолированы и не пропускать тепла больше, чем установлено СНиПами. Зачем всё это создано? Для обеспечения сохранности ресурсов энергии.

    Первой автоматизирующей программой выступает — «ТеРеМОК», автором которой является — Дмитрий Чигинский. Чтобы её скачать на свой персональный компьютер, необходимо перейти по предоставленной ссылке: http://dmitriy.chiginskiy.ru/teremok/online/ Свежая программа всегда хранится на этой странице и периодически обновляется, при этом ей можно пользоваться прямо он-лайн. Но если Вы соберетесь скачать и установить данную программу себе на ПК, то обязательно нажмите в левом верхнем меню кнопку «ТеРеМОК» — это поможет проверить выход новейшей версии программы. При этом программа автора совершенно бесплатная.

Начнём работу. Для этого необходимо ввести данные, как представленно здесь:

   Примером послужит стена из блоков газосиликата с маркой D-600 и с толщиной соответственно 300мм. До этого мы хотим созданием утепление стен минираловатным утеплителем с технологией продуваемого фасада. Наружная сторона фасада — виниловый сайдинг.

  Затем, в 1-ом открывшемся окне отметим поочередно:

1. Типичность сооружения — пунктом здесь выберем — «Жилое» «Жилое»;

2. Необходимая влажность сооружения — сразу стоит  20?С — это значение температуры воздуха и оставим, с «нормальным» режимом;

3. Заселённое место — находим из предложенного выбора город, который Вам понравится. К примеру Нижний Новгород.

4. Конструкция – выберем – «наружную стену», затем отметим галкой пункт «при наличии прослойки, вентилируемой наружным воздухом»

ЧИТАТЬ ТАКЖЕ:  Как покрасить наружные стены деревянного дома

 Сейчас давим на кнопку «Далее» в правом углу и перебрасываемся во второстепенное окно — оконце где происходят вычисления. Тут в верхней поле мы наблюдаем уже высчитанное для наших выведенных данных нормированный показатель сопротивления теплопередачи (например — это 3,214 м?•?С/Вт).  Собственно, истекая из него, и происходит выбор материалов нашей будущей стены.

   Выбираются материалы во вкладках «Документы», «Группы материалов», «Подгруппы материалов», а также «Наименование». Последовательно Вы с помощью поиска подберете материалы, которые входят в состав стены. Левой кнопкой мыши нажимаем на материалы, и они выбираются в табличку. Подготовив необходимые материалы, поочередно, как желаете (к примеру, цементно-известковая штукатурка внутренняя, газосиликатные D-600, минерал ватные плиты, фирмы Rockwool), мы вводим в нижней табличке показания толщины слоёв в миллиметрах. Определяемый слой (то есть слой утеплителя), ставим нуль.   Клацаем клавишу «Расчёт» и выводится необходимая минимальная толщина слоя, который мы искали. Данная программа очень простая и Вам в ней легко можно разобраться.    Ещё можно отметить, какой бы не был наружный слой облицовки, что в пороге стены расположен за вентилируемым зазором (виниловый сайдинг) – не включаем в расчёт.    Приложение «ТеРеМОК» легкое в пользовании, с одним небольшим недостатком – в ней не рассматривается теплотехническое разнообразие материалов (к напримеру, если хотим выбрать кирпич, приложение не рассмотрит растворные швы, которые имеют большую теплопроводность).  На этом перейдем ко второму сервису автоматизирования, который может производить теплотехнический расчёт «на лету» в реальном времени. Переходим к сервису по предоставленной ссылке: http://rascheta.net/ .

Если Вы справились с приложением «ТеРеМОК», то Вам не составит особого труда разобраться и во второй программе. Есть и отличия в программах, к примеру:

1. Приложение не может подсчитывать толщину слоя пирога стены, который мы ищем. Различные варианты необходимо подставлять самому, а приложение для ПК рассматривает сам результат – подойдет ли это или нет. Таким образом, легче сперва рассчитать толщину слоя, который мы ищем, в приложении «ТеРеМОК», а далее подтвердить её здесь.

2. В расчёт включён показатель, который мы называли ранее, — коэффициент теплотехнической однородности «r». Чтобы задать его значение, необходимо надавить на вопрос в пункте меню.

3. Приложение может выполнять отчётность, в которой полно будет отражен весь теплотехнический расчёт, с отражением заданных формул, исходников и показателей.

    Теперь мы с Вами разобрались с показателями всеми и можем перейти к выбору утеплителей. Здесь сразу же стоит отметить, кто не хорошо разбирается в значениях таких формулировок, как: паропроницаемость стен, точка росы, и кто не понимает, зачем стены утепляют снаружи, а не внутри, продемонстрируем видео, расшифровывающее данные вопросы. Нужно разбираться что к чему, иначе незнание чего-либо в данной области может привести к масштабным ошибкам, в процессе утепления помещения.

Перейдём к правилам, с помощью которых утепляют стены, их несколько:

1 правило. Стены помещения утепляются снаружи. Рассматриваем прилагающиеся картинки:

ЧИТАТЬ ТАКЖЕ:  Экономное строительство дома. Советы специалистов

    Хорошо заметно, что когда стены утепляются снаружи, помещение сохранится тёплым. Иначе, если же утеплитель располагается изнутри, по стены помещения в холода промерзнут. Произнесём так — подобная стена не образуется «здоровой». Результаты очень досадные — организация конденсата и вероятное возникновение грибка, множественное повышение циклов замораживания-размораживания, какие проходят материал стен за одну зиму.

2 правило. Паропроницаемость материй собирающих пирог стены д0олжна увеличиваться при рассмотрении изнутри наружу. Ознакомьтесь с табличкой значений паропроницаемости некоторых строительных материалов. Если того материала, который Вас интересует в таблице нет, его паропроницаемось можно либо найти в интернете, либо уточнить у производителя либо продавца.

   Давайте рассмотрим небольшой пример. Допустим, мы соорудили коробку дома из керамзитобетона плотностью 500 кг/м? и рассчитываем утеплить его внешне экструдированным пенополистиролом (ЭППС). Соотнеся паропроницаемости данных материй, мы увидим, что производить это нецелесообразно. Точнее в предоставленном случае в качестве утеплителя применять, к напримеру, минеральную вату плотностью 200 кг/м?.  Серьезной ошибкой будет являться утепление, стен из дерева, материалами с маленькой (меньше древесины) паропроницаемостью. В будущем это может способствовать гниению дерева.

   На данном этапе наружное утепление пока закончим описывать. Хотя встречается и такое, что есть желание утеплить стены, но исполнить его снаружи невозможно выполнить. К примеру – Вы жилец многоэтажки. Хотя в настоящее время есть специализированные компании, которые занимаются утеплением как раз многоэтажек. С этой работой справляются высококвалифицированные специалисты, при этом их работы оценивается высокой стоимостью услуг. Таким образом, жильцы прибегают к их услугам и выполняют иногда дорогие работы по утеплению наружных стен.   Но вдруг у Вас нет вариантов никаких и необходимо применить материалы с наименьшей паропроницаемостью. При этом минеральная вата, которая используется как утеплитель стен внутри – совершенно не подходит. И даже если её обернуть пароизоляционной плёнкой, то могут найтись места в пленке (это соединения, стыки у стен, дырки от скоб степлера и иное), которые будут способствовать попаданию пара в утеплитель и конечно стены. При этом стена становится ледяная, таким образом, пар может конденсироваться на стене и влажность будет потихоньку копиться в минвате. Главным признаком этого может служить проявление нехорошего запаха. Позже ещё хуже.

   Утепление стен внутри разумнее выполнять, к примеру, экструдированным пенополистиролом, а также утеплителем на ядре вспененного полиэтилена (термофол, пенофол и другое). У них высокая паронепроницаемость, вследствие этого значительно уменьшается возможность выявления мокроты на стенах. Данная тематика слишком широкая и мы ещё коснёмся этой темы позже. Надеюсь Вас заинтересовала эта статья и она будет для Вас полезной, кликайте на цветные кнопочки социальных сетей внизу и обменивайтесь информацией со своими друзьями. Заранее очень благодарны.

Также Вы можете спросить, что интересно по данной тематике, при этом указывайте свой регион.

Строительные калькуляторы : IK-architects

Строительные калькуляторы

На днях мы опубликовали ссылку на полезный сервис ТеРеМОК. Эта программа позволяет выполнять теплотехнические расчёты и проверять многослойные ограждающие конструкции на соответствие нормам и правилам. Таким образом название программы является почти аббревиатурой ее действия.

Вопрос таких калькулятор -помощников нас очень заинтересовал. Сегодня выкладываем еще больше таких помощников.

У кого есть свои “любимчики” в этом вопросе, будем рады, если Вы поделитесь.

 Теплотехнический калькулятор

Ресурс призван помочь в выборе конструктивных решений ограждающих кострукций и подборе материалов с точки зрения теплотехнических показателей разрабатываемых конструкций:

– Определении необходимой толщины теплоизолирующих материалов в конструкции.

– Проверка конструкции на выпадение в ней конденсата и определение допустимого количества возможного конденсата.

Строительные калькуляторы

  • Расчет количества кирпича в кладке (калькулятор)
    С помощью данного калькулятора вы можете подсчитать затраты на кирпичную кладку исходя из толщины кладки и площади стен.
  • Кирпичный калькулятор
    Калькулятор, который поможет рассчитать расход кирпича с учетом остекления и дверей, а также толщины кладки и других параметров.
  • Расчет блоков и кирпича
    Калькулятор позволяет определить кирпича, керамических блоков, газосиликатных блоков, керамзитобетонных блоков и перегородок необходимых для постройки дома.
  • Расчет расхода материалов при составлении бетонной смеси
    Бетон состоит из смеси цемента, заполнителей разной крупности и воды. С помощью данного расчета вы можете подбрать состав бетонной смеси и подсчитать расход материалов на ее изготовление.
  • Расчет количества сайдинга для дома
    Калькулятор, который поможет рассчитать расход кирпича с учетом остекления и дверей, а также толщины кладки и других параметров.
  • Расчет фундамента
    Онлайн калькулятор произведет расчеты материала необходимого для устройства фундамента дома и других строений. Расчет производится в зависимости от используемой марки бетона, применимого для строительства фундамента.

Еще один прекрасный сервис – строительные калькуляторы и конструкторы. Поможет при расчете размеров конструкций и объема материалов.

Надеемся они Вам пригодятся в тяжелом труде.



Утепление стен дома снаружи и изнутри.

    Утепление стен дома снаружи либо изнутри — это тема, которая заслуживает очень пристального нашего внимания. Ошибки, допускаемые при утеплении, встречаются довольно часто и последствия их весьма неприятны. Намокший утеплитель, сырые и промерзающие стены, появление грибка, плохой микроклимат в доме  и т.д. и т.п.

     Так как же нам выполнить утепление стен дома — снаружи или изнутри? Что делать, если возможности утеплить стены снаружи нет? Какой утеплитель выбрать? Как не наделать ошибок при его монтаже? Во всех этих вопросах и не только мы сейчас с Вами и попробуем разобраться.

    Прежде всего нужно ответить на вопрос: «А надо ли вообще в нашем конкретном случае (в нашем доме) утеплять стены?» Ответ нам позволит получить выполнение теплотехнического расчёта. Я хочу познакомить Вас с двумя несложными программами, которые помогут это сделать самостоятельно.

    Что же такое теплотехнический расчёт? Простыми словами можно объяснить так. Наши специализированные государственные органы устанавливают для всех ограждающих конструкций (стены, крыши, перекрытия …) нормативные требуемые сопротивления теплопередаче. Зависят они от типа зданий и помещений, от климатических условий данного района и от температурно-влажностного режима внутри помещения.

    Так вот, все мы должны строить свои дома так, чтобы наши стены имели сопротивление теплопередаче не ниже требуемого. Проще говоря стены не должны пропускать тепла больше, чем это допускается СНиПами. Почему вводятся такие ограничения? Вероятно в целях сбережения энергетических ресурсов.

    Итак, первая программа, с которой я хочу Вас познакомить называется «ТеРеМОК», автор — Дмитрий Чигинский. Воспользоваться ей Вы сможете пройдя по ссылке: http://stroyu-dom-sam.ru/c9cc12/Dk1AEQsfFwZZWU0XWUsbWgoIUQhbEV1fQBlAQBZNXBADVFsKHl9WDl1eXEo=/ На этой страничке всегда находится обновлённая версия программы и Вы можете с ней работать в онлайн режиме. Если же Вы захотите установить программу непосредственно себе на компьютер,  зайдите в левом верхнем меню в пункт «ТеРеМОК — Проверить наличие обновления». Программа абсолютно бесплатна.

   Работа начинается с окна ввода исходных данных (для увеличения кликните на картинку):

    В качестве примера я возьму стены из газосиликатных блоков марки D-600 толщиной 300 мм. Предварительно мы собираемся утеплить стены минираловатным утеплителем по технологии вентилируемого фасада. Облицовка фасада — виниловый сайдинг.

    Итак, в первом окне мы по порядку отмечаем:

1) Тип здания или помещения — нас интересует пункт «Жилое»;

2) Влажностный режим помещения здания — расчётную температуру внутреннего воздуха оставляем по умолчанию 20ºС и режим — нормальный;

3) Населённый пункт — выбираем из списка город, который находится к Вам ближе остальных. Я отметил Нижний Новгород.

4) Тип конструкции — нас интересует наружная стена, и ставим галочку на против пункта «при наличии прослойки, вентилируемой наружным воздухом»

  Теперь нажимаем на кнопку «Далее» в правом нижнем углу и переходим во второе окно — окно расчёта. Здесь в верхней строчке мы видим уже подсчитанное для наших исходных данных нормируемое значение сопротивления теплопередаче (в данном примере это 3,214 м²·ºС/Вт).  Именно исходя из него и подбираются материалы пирога нашей будущей стены.

   Выбор материалов осуществляется в табличках «Документ», «Группа материалов», «Подгруппа материалов» и «Наименование». По очереди вы находите все материалы составляющие пирог стены, щёлкаете по ним левой кнопкой мышки и они появляются в нижней табличке. Перечислив все материалы в произвольной последовательности (у нас это цементно-известковая внутренняя штукатурка, газосиликат D-600 и минераловатные плиты, например, фирмы Rockwool), мы вводим в нижней табличке значения толщин слоёв в милиметрах. Один слой, толщину которого мы хотим определить (в данном случае слой утеплителя), оставляем с нулевым значением.

    Далее нажимаем кнопку «Расчёт» и получим требуемую минимальную толщину искомого слоя. В общем программа довольно простая, я уверен, что Вы в ней разберётесь.

    Чуть не забыл сказать! Любой наружный облицовочный слой, который в пироге стены идёт после вентилируемого зазора (у нас это виниловый сайдинг) в расчёт не вводится.

    Программа «ТеРеМОК» очень удобна в использовании, но в ней есть один , скажем так, недочёт —  здесь не учитывается теплотехническая неоднородность материалов (например, если вы выбираете кирпич, программа не учитывает растворные швы, имеющие более высокую теплопроводимость).

   Поэтому я и хочу ознакомить Вас со вторым сервисом, позволяющим выполнить теплотехнический расчёт в режиме онлайн. Находится он здесь: http://stroyu-dom-sam.ru/c9cc12/Dk1AEQsfFxBVQ1oNVUZUFwwEQk4=/ .

   Кто разобрался с программой «ТеРеМОК», поймёт всё и здесь. Отличия заключаются в следующем:

1) Программа не считает толщину искомого слоя пирога стены. Все толщины нужно подставлять самостоятельно, а программа лишь оценивает результат — конструкция соответствует требованиям или нет. Именно поэтому удобно сначала определить толщину искомого слоя в программе «ТеРеМОК», а потом уточнить её здесь.

2) В расчёт введён уже упомянутый коэффициент теплотехнической однородности «r». Как выбрать его значение, Вы узнаете нажав на вопросительный знак в соответствующем пункте.

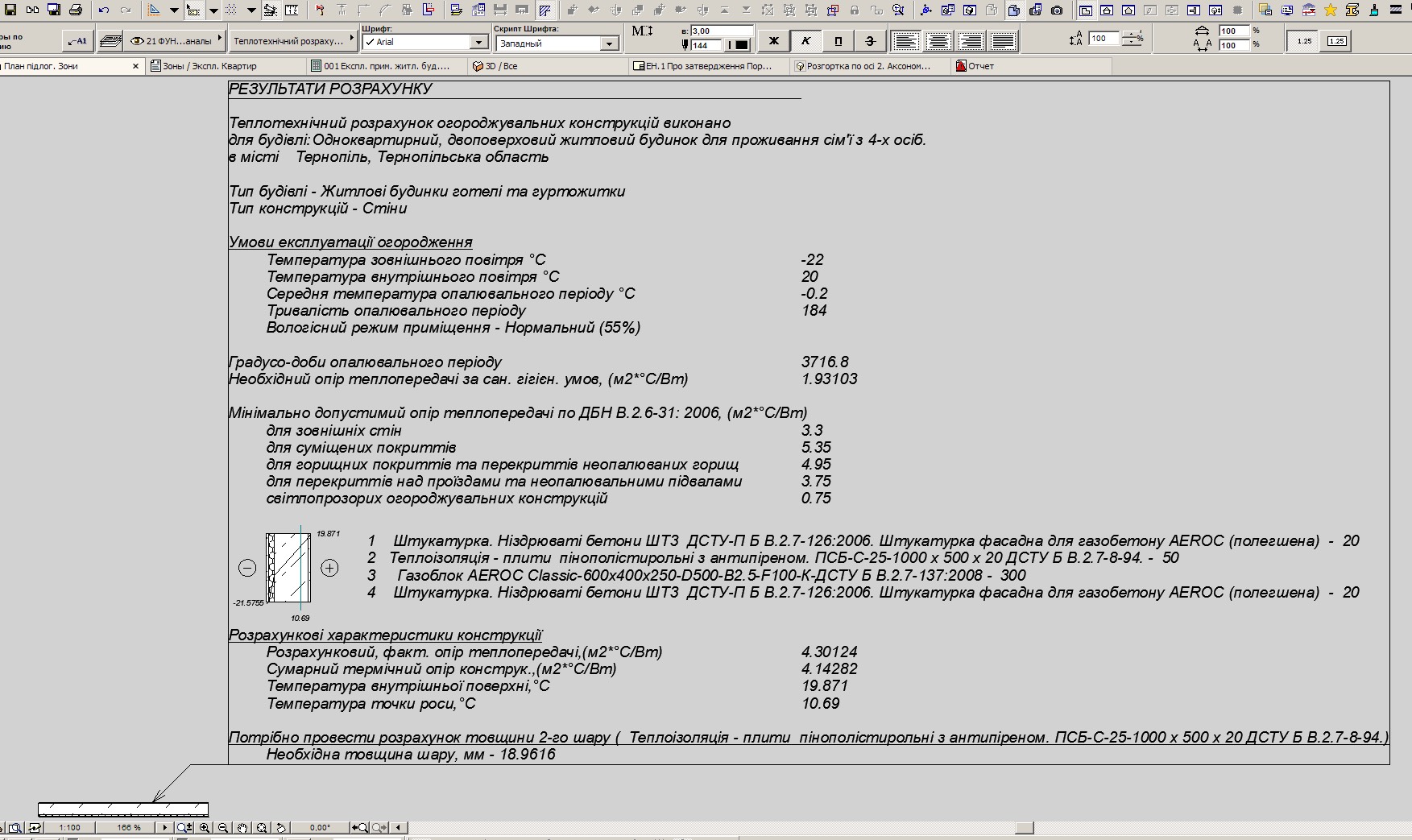

3) Программа позволяет вывести отчёт, в котором будет подробно расписан весь теплотехнический расчёт с указанием всех формул, источников и значений (если конечно Вам это интересно).

    Ну вот в общем с цифрами мы немного разобрались, теперь поговорим о выборе утеплителей. В первую очередь, для тех, кто пока не понимает значения таких терминов как паропроницаемость стен, точка росы, и кто не знает, почему стены нужно утеплять снаружи, а не изнутри, хочу продемонстрировать небольшое видео, касающееся этих вопросов. Обязательно ознакомьтесь с ним, т.к. незнание в этой области приводит к грубым ошибкам при утеплении дома.



    Итак, существует несколько правил в утеплении стен:

1 правило) Утеплять стены нужно снаружи. Внимательно посмотрите на картинки ниже:

    Здесь хорошо видно, что при утеплении стены снаружи (левый рисунок) она остаётся тёплой. Если утеплитель находится изнутри (правый рисунок), стена дома в холодное время года промерзает. Скажем так — такая стена не является «здоровой». Последствия очень неприятные — образование конденсата и возможное появление грибка (в случае, когда утеплитель паропроницаемый — об этом ещё будет сказано ниже), многократное увеличение циклов замораживания-размораживания, которые проходит материал стен за одну зиму.

2 правило) Паропроницаемость материалов составляющих пирог стены должна увеличиваться при рассмотрении изнутри наружу. Ознакомьтесь с табличкой значений паропроницаемости некоторых строительных материалов. Если того материала, который Вас интересует в таблице нет, его паропроницаемось можно либо найти в интернете, либо уточнить у производителя либо продавца.

    Давайте рассмотрим небольшой пример. Допустим мы построили коробку дома из керамзитобетона плотностью 500 кг/м³ и хотим утеплить его снаружи экструдированным пенополистиролом (ЭППС). Сравнив паропроницаемости этих материалов, мы увидим, что делать это нецелесообразно. Правильнее в данном случае в качестве утеплителя использовать, например, минеральную вату плотностью 200 кг/м³.

    Очень грубой ошибкой является утепление деревянных стен материалами с более низкой (чем у древесины) паропроницаемостью. Со временем это просто может привести к загниванию дерева.

   О наружном утеплении пока всё.  Но ведь часто бывает, что утеплить стены хочется, а сделать это снаружи не представляется возможным. В первую очередь это касается жителей многоэтажек. Сейчас конечно существуют организации занимающиеся наружным утеплением высотных домов. Работу эту выполняют промышленные альпинисты и очевидно, что стоят их услуги довольно дорого. В связи с этим иногда люди всё-таки делают утепление стен изнутри.

    Если уж никаких вариантов не остаётся, нужно использовать материалы с минимальной паропроницаемостью. Минеральная вата для утепления стен изнутри абсолютно не подходит. Даже если Вы защитите её пароизоляционной плёнкой, всё равно найдутся в плёнке места (стыки, примыкания к стенам, дырочки от скобок степлера и т.п.), через которые пар будет попадать в утеплитель и затем на стену. А стена у нас уже получается холодная, поэтому пары могут конденсироваться на ней и влага будет постепенно накапливаться в минвате. Первый признак этого — появление неприятного запаха. Дальше хуже.

    Внутреннее утепление стен целесообразнее будет выполнить, например, экструдированным пенополистиролом или утеплителем на основе вспененного полиэтилена (термофол, пенофол и т.п.). Они практически паронепроницаемы, поэтому существенно снижается вероятность появления сырости на стенах.

   Тема утепления очень обширна и мы обязательно о ней ещё будем говорить. Если данная статья оказалась для Вас полезной, не забывайте нажимать на кнопки соц.сетей ниже и делиться с друзьями нужной информацией. Буду всем очень признателен.

   Если Вы захотите задать вопрос по данной теме, указывайте сразу регион, где Вы проживаете.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Утепленный брус (пенобрус) - производство и строительство дома.

  • Утепление мансарды своими руками.

  • Утепление чердака дома (чердачного перекрытия).

  • Как утеплить крышу. Расчёт толщины утеплителя.

  • Облицовка стен дома кирпичом.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

Как рассчитать требуемую толщину стены частного дома?

Писал уже об онлайн сервисе по расчету толщины стены в соответствии с действующим СНиП, вот недавно обнаружил еще один подобный сервис.

Сопротивление теплопередаче стены

Мало того, скажу сразу расчет проходит  онлайн и сервис бесплатен 🙂 Найти его можете по адрессу http://теплорасчет.рф. Как я понял это аналог ( можно сказать переведенный урезанный вариант) немецкого сайта

Функционал сайта таков:

1. Можно подобрать конструкцию стены исходя из теплотехнических свойств каждого материала: для этого надо выбрать материалы, задать толщину — программа автоматом подставляет значения коэффициента теплопроводности и коэффициент паропроницаемости, если надо можно вручную исправить значения. Жаль нет таблицы из СНиП, где приведены требуемые значения сопротивления теплопередаче стены — было бы удобно сравнить их с полученным результатом.

Точка росы

2. Проверить нахождение точки выпадения росы в конструкции стены. Для выполнения этого расчета перейдите на вкладку «Влажность» — схема изменится на ней графиком будет показана максимальная относительная влажность внутри конструкции.

Расчет толщины стены

3. Сохранить результаты расчетов и даже получить постоянную ссылку на расчет. Внизу желтой таблицы вы найдете постоянную ссылку на расчет, а чуть выше можно скачать картинку с заданной стеной и ее характеристиками. Удобно!

Внизу страницы можно найти уже выполненные пользователями расчеты, посмотреть — что-то почерпнуть для себя.

Ну и как всегда, проект некоммерческий и держится на энтузиазме создателей — так что можно поддержать добрым словом и рублем🙂

Понравилось это:

Нравится Загрузка...

Похожее

Filed under: Программы для строительства | Tagged: Программы для строительства, коэффициент теплопроводности, стены, теплая стена, теплотехнический расчет, толщина стены |

Толщина экструдированного пенополистирола для утепления стен, пола: плотность

Утепление наружных стен дома — это многоцелевое мероприятие, решающее проблемы экономии и сохранения тепла внутри помещения. При этом, если разобраться в физической сущности этого действия, то окажется, что термин «утепление» не полностью отражает суть регулируемых процессов.

Большинство считает, что утепление призвано прекратить процесс «обогрева Вселенной», т.е. сократить теплопотери от выхода энергии наружу.

Тем не менее, основная проблема, которую призвано решить утепление стен — это вывод наружу точки росы, то есть — повышение температуры внутренней поверхности стен с целью исключить появление конденсата.

Холодная стена, имеющая температуру ниже критической, обязательно отпотеет или даже покроется инеем, а повышение ее температуры всего лишь на несколько градусов прекратит процесс оседания влаги, сохраняя материал стен и конструкций от коррозии или разрушения.

С какой стороны утеплять дом?

Для наиболее эффективного вывода точки росы лучше всего использовать наружное утепление стен. Причина этого в том, что слой утеплителя, установленный снаружи, исключает непосредственный контакт стены с внешним холодным воздухом, отчего наружная поверхность стены перестает отдавать тепло в атмосферу.

При этом, внутренняя поверхность стены нагревается от теплого воздуха дома и теряет способность конденсировать влагу. Точка росы переносится за ее пределы, вглубь материала утеплителя, что практически полностью исключает какие-то вредные процессы — внутри утеплителя (при правильной установке) влаге взяться неоткуда. Поэтому наружное утепление — намного предпочтительнее внутреннего, при котором возникают большие сложности с отсечкой пара.

Точка росы

Единственным серьезным недостатком наружного способа утепления является сложность работ — необходимость использования лесов, иногда приходится прибегать к помощи промышленных альпинистов и т.д. Специфические условия налагают свои ограничения и могут вызвать недостаток качества работы, поэтому следует тщательно продумывать и организовывать процесс максимально эффективным образом. Кроме того, имеются ограничения по наружной температуре воздуха — зимой наружное утепление стен не производится.

Данные виды утеплителей подходят для наружного и внутреннего утепления:

  • минвата;
  • пенопласт;
  • пеноизол;
  • экструдированный пенополистирол;
  • пеноплекс;
  • пенофолом;
  • пенополиуретан.

Пенопласт – достоинства и недостатки

Пенопласт — лидер среди утепляющих материалов, сочетающий в себе самые удачные качества:

  • Низкая теплопроводность. Пенопласт на 98% процентов состоит из воздуха и только на 2% из полистирола, поэтому теплосберегающие качества его весьма высоки.
  • Малый вес. Среди всех материалов пенопласт наиболее легкий, он не создает лишних нагрузок на стены.
  • Отсутствие последствий от действия воды. Материал состоит из множества герметичных гранул, заполненных пузырьками газа, в которые вода просто не может проникнуть.
  • Достаточная жесткость. Лист пенопласта удобен для монтажа, он не гнется и хорошо держит форму, легко режется.
  • Удобный формат и толщина листа. Стандартные размеры листов имеют удобные линейные размеры и толщину, позволяя использовать оптимальный вариант.
  • Хорошая адгезия — сцепление поверхности пенопласта с грунтовками или составами для оштукатуривания стен.
  • Пожарная безопасность. Производители заявляют, что шариковый пенопласт не горит вовсе. Это не совсем верно, он горит, но температура воспламенения его в два раза выше, чем, например, у дерева. Поэтому источником опасности он быть не может.
  • Цена пенопласта самая низкая из всех типов утеплителей.

Разница толщины при одинаковой теплоизоляции

Такие свойства характеризуют материал с очень положительной стороны.

Тем не менее, имеются и недостатки:

  • Пенопласт совершенно не переносит контактов с растворителями типа ацетона или бензина.
  • Хрупкость материала довольно высока, он крошится при резке, не допускает сгибания.
  • Пенопластовые плиты непроницаемы для воздуха, в отличии от минваты.
  • Имеется возможность обитания в толще материала грызунов.

Все недостатки можно определенным образом компенсировать, если знать об их существовании и принять необходимые меры.

Утепление деревянного пола по лагам

Утепление деревянного пола пенопластом является значимым делом при проведении ремонта в доме, коттедже или обычном доме. На сегодняшнее время полы из дерева пользуются не меньшей популярностью, чем в старину, так как дают небольшую нагрузку на плиту, в не зависимости от высоты.

Деревянное покрытие представляет собой сочетание воздушного пространства между перекрытием и досками, и пластом дерева.

Поэтому для утепления пола по лагам с помощью пенопласта вам потребуется выполнить целую последовательность работ. Но здесь нет ничего сложного, так как справиться может каждый без вызова мастера, потому что дерево является самым простым и удобным средством под уплотнение.

Итак, чтобы утеплить пол в деревянном доме, вам необходимо придерживаться следующей технологии:

  • сначала очистить поверхность, заделать все трещины и неровности стесать;
  • затем уже сверху настелите на пол пенопластовый слой толщиной 10 см. Затем сверху наложить гидроизоляционную пленку. Выбирайте только качественную пленку, так как даже малейшее попадание влаги на теплоизоляционный материал значительно снизит его качества.
  • после этого вам потребуется изготовить специальную обрешетку из дерева – лаг, где будет размещен теплоизоляционный материал. С помощью этой конструкции пола нагрузка будет равномерно располагаться на каркас.
  • на пленку осуществите монтаж пенопласта, листы кладите плотно прижатые друг к другу. После этого обязательно заделайте все стыки и щели монтажной пеной.
  • сверху еще наложите один слой пленки, так как это послужит хорошей защитой от попадания жидкости на пенопластовый слой.

Какой пенопласт выбрать для теплоизоляции снаружи?

В настоящее время производятся следующие виды пенопласта:

  • ПБС-С-15. Имеет самую низкую плотность, используется на второстепенных объектах.
  • ПБС-С-25. Наиболее используемый материал, имеет оптимальные характеристики и цену.
  • ПБС-С-35. Материал, применяемый для утепления и гидроизоляции подземных конструкций — фундаментов, цоколей.
  • ПБС-С-50. Самый плотный тип, используемый на ответственных объектах со сложными условиями эксплуатации.

ВАЖНО!

Заявленная плотность материала зачастую не соответствует фактической, поэтому, приобретая материал, лучше подстраховаться и купить более плотный.

Кроме того, существуют модифицированные образцы пенопласта — например, экструзионный пенополистирол (ЭПС). Он имеет более высокую прочность, не крошится. При этом, он горюч и имеет более низкую паропроницаемость, чем у обычного пенопласта. Кроме того, он дороже, что несколько ограничивает область его применения.

Стеновой пирог наружного утепления

Строение стенового пирога при наружном способе утепления довольно просто.

Поскольку для наиболее эффективного протекания вывода пара из материала стены требуется как можно более плотное прилегание утеплителя, то никакие пленочные материалы между стеной и пенопластом не устанавливается.

С наружной стороны тоже никакой гидрозащиты не делается, если в качестве облицовки используется «мокрый» метод — нанесение штукатурки или декоративной облицовочной плитки или подобных материалов с применением цементных смесей.

Если же используется вентилируемый фасад, то промежуток между пенопластом и фасадом по технологии должен составлять не менее 40 мм, поэтому для защиты утеплителя от влажного воздуха можно (но необязательно) установить слой гидрозащитной паропроницаемой мембраны с выходом наружу.

Состав стенового пирога:

  • Наружная поверхность стены.
  • Утеплитель (пенопласт).
  • Слой штукатурки или облицовочная плитка, приклеенная на соответствующую смесь.

Для вентилируемых фасадов:

  • Внешняя поверхность стены.
  • Слой пенопласта.
  • Слой паро- гидрозащитной мембраны.
  • Контробрешетка, создающая вентиляционный зазор.
  • Вентилируемый фасад.

Стеновой пирог

Сопротивление теплопередаче стены и толщина: расчет

Итак, чтобы понять, какой толщины пенопласт для утепления необходим, нужно вычесть из общего теплосопротивления (Т) значения аналогичных показателей, соответствующих всем входящим в состав стены слоев, кроме утеплительного.

Теплосопротивление конкретного слоя находят следующим образом: толщину слоя (м) делят на теплопроводность материала, из которого он состоит (Вт/м*0С).

Теплопроводность материалов вы можете найти в технических характеристиках, представленных производителем.

Предположим, мы возвели стену из керамоблоков (их толщина 0,3м). Стены изнутри отделаны слоем гипсовой штукатурки в 2см. Наружная отделка выполнена песчано-цементной штукатуркой слоем в 3см.

Производителем заявлены следующие показатели теплопроводности материалов:

  • Керамоблоки – 0,14 (Вт/м*0С),
  • Гипсовой штукатурки – 0,31 (Вт/м*0С),
  • Песчано-цементной штукатурки – 1,1(Вт/м*0С).

Считаем:

Т1= 0,3/0,14 + 0,02/0,31 + 0,03/1,1 = 2,14 + 0,06 + 0,02 = 2,22 (Вт/м*0С).

Таким образом, мы нашли Т1. Это сопротивление теплопередаче наших стен без утеплителя. Предположим, что дом строится в Московском регионе. Табличное значение минимального сопротивления, как мы видим, равно 3,28.

Из него мы вычитаем полученное значение и получаем, что коэффициент сопротивления пенопласта должен быть равен:

3,28 – 2,22 = 1,06.

Чтобы высчитать, какая толщина пенопласта для стены нам необходима, нужно знать его теплопроводность. Это значение можно найти в технической документации к материалу.

Для качественных изделий оно равно 0,039.

Итак, толщина будет считаться по формуле: сопротивление теплопередаче умножается на теплопроводность.

Таким образом получаем: 1,06 * 0,039 = 0,04м.

То есть минимальный слой пенопласта для утепления в данном случае будет составлять 4см.

Как рассчитать толщину пенопласта для качественного утепления?

Имеется два основных способа расчета толщины утеплителя:

  • По местонахождению точки росы.
  • По теплопроводности стены.

Оба способа по своему хороши, но вариант с точкой росы считается более ненадежным, так как в основном он сводится к определению ее положения в толще материала при определенных температуре и влажности. На практике эти показатели не бывают одинаковыми, поэтому точка росы перемещается в разные положения, причем, если она даже изредка выходит на внутреннюю поверхность стены, то требуется утепление.

При этом, местонахождение точки обычно определяется по таблицам, работать с которыми довольно сложно и полученный результат никак нельзя проверить.

Вариант расчетов по теплопроводности стены выглядит более корректным. Нужны две расчетные величины:

  • Минимальное теплосопротивление стены. Это — отношение толщины стены к коэффициенту теплосопротивления материала.
  • Фактическое теплосопротивление. Эта формула сложнее, суммируются значения теплосопротивления всех слоев стены и коэффициенты теплоотдачи внутренней и внешней поверхностей.

Если фактическое значение больше минимального, то утепление незачем. Если же оно меньше, то недостача восполняется слоем утеплителя. На практике все необходимые значения и коэффициенты находить бывает очень сложно, разные источники предлагают противоречивые показатели,что вносит в расчеты ненужную путаницу.

Расчет толщины

Поэтому принято использовать онлайн-калькуляторы, в большом количестве имеющимися в сети интернет. Они действуют по простому принципу — подставляются свои данные и получается готовый результат, который рекомендуется проверить при помощи нескольких калькуляторов для получения более корректного значения.

ОБРАТИТЕ ВНИМАНИЕ!

При этом, специалисты утверждают, что сложные расчеты можно не производить, абсолютно всем подходит пенопласт толщиной 50 мм марки ПБС-С-25.

Этот вариант является универсальным, обеспечивающим вывод пара из толщи материала и гарантированное удержание точки росы внутри материала утеплителя.

Расчет толщины

Перед покупкой материала требуется не только подобрать его прочность и размеры, но и выполнить расчет необходимой толщины утеплителя для стен или других конструкций. При проектировании здания специалисты выполняют специальный теплотехнический расчет вручную или с помощью программ, поле чего назначают размеры теплоизолятора.

Толщину для частного здания можно подобрать, не делая расчет. Но при этом требуется учитывать климатические особенности местности и условия эксплуатации объекта. В подавляющем большинстве случаев можно порекомендовать следующие размеры:

  • толщина теплоизоляции стен – 100 мм;
  • толщина для чердачного перекрытия – 150 мм;
  • толщина для пола 1 этажа и крыши – 200 мм.

Но в любом случае лучше назначать размеры точно. Вычислить необходимую величину утеплителя можно с применением достаточно простых программ. Например, расчет можно сделать в программе «Теремок». Она имеется в интернете в свободном доступе. Есть две версии: онлайн и приложение для ПК.

Толщина утеплителя в зависимости от конструкции стен

Чтобы выполнить расчет в программе потребуется знать состав ограждающей конструкции и теплопроводности используемых материалов. Некоторые виды есть в базе данных программы, но лучше уточнить теплопроводность у производителя того или иного изделия. Рассчитать теплоизолятор с применением этого приложения достаточно просто.

Подготовка поверхности стен

Поверхность стены должна отвечать следующим требованиям:

  • Отсутствие отставшей штукатурки.
  • Отсутствие старой краски.
  • Поверхность стены должна быть стабильной и не осыпаться при проведении по ней рукой.
  • Плоскость стены должна быть ровной, максимальное значение перепадов составляет 1-2 см. Более глубокие впадины подлежат оштукатуриванию или заделке.

При необходимости стена штукатурится или покрывается грунтовкой глубокого проникновения (если сильно осыпается).

Подготовка поверхности

Нужна ли пароизоляция и гидроизоляция под пенопласт?

Между пенопластом и стеной ни в коем случае не должны находиться никакие материалы, препятствующие выводу пара. Парциальное давление, выдавливающее водяной пар сквозь толщу стены, будет постоянно добавлять все большие количества, отчего пар, не имея возможности вывода сквозь утеплитель, начнет накапливаться в толще стены.

Этого допускать нельзя, наоборот, надо обеспечить беспрепятственный проход пара сквозь пенопласт. С наружной стороны, при использовании вентилируемого фасада, допускается установка паро- гидрозащитной мембраны, обеспечивающей вывод пара, но препятствующей проходу влаги снаружи.

Плюсы и минусы утепления фасада пенопластом

Утепление фасада пенопластом дает возможность аккумулировать тепловую энергию внутри жилых помещений в холодное время года, создавая комфортный для проживания микроклимат. Вследствие малых температурных колебаний предотвращается тепловая деформация строительной конструкции. Значительно улучшается звукоизоляция. Толщина листов в 50 мм достаточна в большинстве случаев, типоразмер 100 мм используется в регионах с холодным климатом.

Утеплитель имеет зернистую структуру, полости которой заполнены газом, этим и определяются его отличные теплоизолирующие свойства. К положительным качествам этого материала относится его низкая стоимость, небольшой вес, простота и удобство монтажа. Его легко можно резать обычным, но остро наточенным ножом.

Пенопласт практически не поглощает влагу из окружающей среды, поэтому он не подвержен процессам гниения и развитию грибка. Теплоизоляционные свойства являются одними из лучших в своем классе. К плюсам пенопласта относятся его следующие качества:

  • великолепная звукоизоляция;
  • отличная проницаемость для водяных паров;
  • сопротивляемость размножению патогенной микрофлоры;
  • экологическая чистота.

Можно оценить поведение пенопласта под воздействием огня

Грызуны не употребляют этот материал в пищу, но вполне могут его грызть, поэтому надо перекрывать им доступ к утеплителю. Основные минусы пенопласта — его горючесть и выделение вредных компонентов при сильном нагреве. Под воздействием прямых солнечных лучей материал разрушается, поэтому нуждается в обустройстве защитного покрытия. Кроме того, срок его службы меньше периода эксплуатации всего здания.

Подготовка обрешетки под пенопласт

Обрешетка требуется, если в качестве внешней финишной обшивки используется сайдинг. Крепить его непосредственно к пенопласту невозможно, поэтому необходимо установить обрешетку.

Для этого перед установкой пенопласта к стене прикрепляются деревянные бруски такой же толщины, что и утеплитель. Они крепятся так, чтобы точно попадать между листами пенопласта, без щелей, которые при необходимости заполняют монтажной пеной.

После установки утеплителя к ним в поперечном направлении крепится контробрешетка, служащая непосредственной опорой для сайдинга.

ОСТОРОЖНО!

Толщина планок контробрешетки должна соответствовать требованиям для вентилируемых фасадов — не менее 40 мм.

Способы крепления пенопласта к стене

Пенопласт можно прикрепить такими способами:

  • Механически, при помощи специальных дюбелей («грибков»), с широкими шляпками. При забивании надо их утапливать в пенопласт минимум на 1 мм. Располагают грибки по углам с одновременным захватом четырех листов, с дополнительным дюбелем по центру.
  • С использованием сухой смеси, разводимой водой. Получается состав, схожий с тем, что используется для приклеивания керамической плитки. Он наносится непосредственно на пенопласт, который сразу же устанавливается на стену.
  • С использованием специального клея. Он обычно выпускается в баллонах, напоминает монтажную пену (практически, это она и есть, только с меньшим расширением). Нанесение клея производится на утеплитель полосами по периметру и несколькими линиями внутри.

Крепление при помощи клея

Фиксация дюбелями

Все варианты практически равнозначны, выбор производится по принципу «как удобнее», Если состояние (или материал) стены не позволяет использовать дюбели, то следует применить другой, более подходящий вариант. При этом, по возможности рекомендуется усиливать клеевые соединения грибками, исключая отставание смеси или клея от проблемных участков стены.

Установка утеплителя

Утепление стен пенопластом своими руками производится в следующем порядке:

  1. Установить площадки или леса, организовать свободный доступ к стене по всей площади.
  2. Подготовить стену. Удалить отслоившиеся куски, при необходимости заделать вмятины или щели. Установить бруски обрешетки (если надо).
  3. Установить поочередно листы пенопласта выбранным способом. Установку начинать снизу вверх, при образовании щелей заполнять монтажной пеной.

ОБРАТИТЕ ВНИМАНИЕ!

Специалисты рекомендуют использовать грибки лишь как дополнительное средство, усиливающее клеевое соединение.

Монтаж утеплителя

Утепление под сайдинг

Наружное утепление стен — надежный способ сохранения тепла и защиты материала стен от намокания и разрушения. Главным условием успешного результата является изучение технологии и физической основы процессов, происходящих с воздушной влагой. При владении знаниями и навыками работа будет быстрой и эффективной.

Порядок монтажа материала своими руками

Утеплить наружные стены дома пенопластом вполне возможно самостоятельно. При этом для выполнения работы придется потратить немало времени. В общем виде монтаж материала своими руками происходит в следующем порядке: предварительно выполняется подготовка стен к установке утеплителя, затем на выровненную поверхность наклеивается и укрепляется с помощью крепежного материала пенопласт.

На него монтируются элементы вспомогательной усиливающей сетки, далее производится установка перфорированных уголков. На финишном этапе работы наносится основной армирующий слой и выполняется окончательная отделка. Таким образом, выполняемая работа разбивается на следующие этапы:

  • подготовительный – заключающийся в ремонте и выравнивании основания;
  • укрепление стартового профиля;
  • наклеивание листов пенопласта;
  • фиксация утеплителя крепежным материалом;
  • укрепление углов полосками усиливающей сетки;
  • установка перфорированных уголков;
  • выполнение основного армирования;
  • заключительная отделка.

Укладка листов на стену в шахматном порядке

Все работы следует проводить при положительной температуре окружающей среды, при этом недопустимо оставлять пенопласт под воздействием прямых лучей солнца.

Сначала готовим поверхность стен

Подготовка поверхности к установке утеплителя является достаточно трудоемкой и затратной по времени манипуляцией. От качества ее выполнения напрямую зависит срок службы и эффективность функционирования теплоизолирующего покрытия. Для обеспечения его максимального сцепления с поверхностью ее нужно тщательно очистить от загрязнений, выровнять, загрунтовать и так далее. Порядок действий следующий:

  • Перед началом выполнения работы убираются все элементы, которые могут помешать ее проведению, такие как кондиционеры, осветительные прожектора, вентиляционные решетки. Если имеются лепные украшения, то они аккуратно сбиваются, а место их расположения зачищается.
  • Производится визуальный осмотр поверхности с целью определения наличия на них дефектов покрытия. Обнаруженные полости и трещины замазываются, выступающие элементы срезаются и выравниваются. Перепад поверхности стены не должен превышать пятнадцати миллиметров.
  • Масляная краска значительно ухудшает качество сцепления сопрягаемых поверхностей, поэтому ее необходимо удалить. Старую штукатурку можно оставить, если она хорошо держится, но все неровности удаляются.
  • На заключительном этапе подготовки стен их выровненная поверхность покрывается грунтовкой. Грунтовку можно применять практически любую. Наносится она распылителем или малярной кистью.
Калькулятор мощности

| Уотлоу

№ материала {{($ index + 1)}} X

Выберите материал CustomAir 0 ° FAIR 1000 ° FAIR 100 ° FAIR 1050 ° FAIR 1100 ° FAIR 1150 ° FAIR 1200 ° FAIR 200 ° FAIR 250 ° FAIR 300 ° FAIR 350 ° FAIR 400 ° FAIR 450 ° FAIR 500 ° FAIR 50 ° Фаир 550 ° Фаир 600 ° Фаир 650 ° Фаир 700 ° Фаир 750 ° Фаир 800 ° Фаир 850 ° Фаир 900 ° Фаир 950 ° ФацетиленВоздухСпирт, этиловый (пар) спирт, метил (пар) аммиакАргонБутанБутиленДиоксид углеродаМоноксид углеродаХлорметилхлорметан, хлористый метиленхлорметан, хлорметан, хлорметан, хлорметан, хлорметан, хлорметан, хлорметан, хлорметан, хлорметан, хлористый эфир Кислоты Масло, эфир, этилацетат, этиловый спирт, 95% этилбромид, этилхлорид, этилйодид, этиленбромид, этиленхлорид, этиленгликоль, жирная кислота, алеиновая жирная кислота, пальмитиновая жирная кислота, стеариновая кислота, Свежая, средняя муравьиная кислота, Freon 11, Freon 12, Freon 22, фрукты, свежее, среднее топливо, масло № 1 (керосин), мазут № 2, топливо, тяжелое топливо № 5, № 6, топливное масло, среда № 3, № 4, бензин, глицерин, гептан, гексан, мед, хлороводород, кислота, 10% лед, этилен, этилен, хлористый эфир, метилен, хлористый эфир, этиленовый эфир, этиленовый сироп, мерцание, этилен, среднеземной, эталон , 3.5% меласса, нафталин, азотная кислота, 7% азотная кислота, 95% нитробензол, оливковое масло, парафин, плавленый (150 ° F +), изоцианат, компонент B, полиолипидная смола, перхлорэтилен, фенол (карболовая кислота), фосфорная кислота, 10% фосфорная кислота, фосфорная кислота, 10% фосфорная кислота (1000 °, пропан, 20 °) Пропионовая кислота, пропиловый спирт, SAE 10-30SAE 40-50, морская вода, натрий (1000 ° F), гидроксид натрия (каустическая сода), 30% раствор, гидроксид натрия (каустическая сода), 50% раствор, соевое масло, крахмал, сахар, 40% сахарный сироп, сахароза, 60% сахарный сироп, сера, плавленый (500 ° F) Серная кислота, 20% серная кислота, 60% серная кислота, 98% толуол Трансформаторные маслаТрихлор-трифторэтанТрихлорэтиленТурпентин Растительное масло Овощи, свежие, средние водыВина, столовые и десертные, средние ксилол-алюминий-алюминий 2024-0Алюминий-алюминий Латунь (80-20) Латунь (Желтая) Бронза (75% Cu, 25% Sn) КадмийКальцийКарбол (цементированный карбид) Углерод ХромКобальтКонстантан (55% Cu, 45% Ni) Медь Немецкое сереброЗолотоИнколой 800Инконель 600Инвар 36% N Железо, литое железо, кованый свинец, линотип, литий, магний, марганец, ртуть, молибден, монель® 400, металл Muntz (60% меди, 40% цинка), нихром (80% никель, 20% хрома), никель, 200, платина, калий, родий, кремний, Sn, серебро,%, натрий, припой (50% свинец, припой, 50% свинец, припой (50%), Sn, припой (50%) Мягкая углеродистая сталь, нержавеющая сталь 304, 316, 321, нержавеющая сталь 430, тантал, олово, титан, вольфрам, металл (85% Pb, 15% Sb), уран, цинк, цирконий, 0.5 Sn, Sn, 0.5Pb0.6 0.4PbAluminumBismuthCadmiumGoldLeadLithiumMagnesiumMercuryPotassiumSilverSodiumTinZincAllyl, CastAlumina 96% глинозем 99,9% Алюминий NitrideAluminum силикатного (Лава Класс А) Смола AmberAsbestosAshesAsphaltBakelite, PureBarium ChlorideBeeswaxBoron нитрид (Уплотненный) Кирпич, Общий ClayBrick, Облицовка / Строительство & MortorsCalcium ChlorideCarbonCarnauba WaxCement, Портленд LooseCerafelt ИзоляцияКерамическое волокноМелА угольХромовый кирпичГлинаУголь (антерцит) Угольные гудроныКоксБетон (шлак) Бетон (камень) Кордиерит (AISI Mag 202) ПробкаХлопок (лен, конопля) ДелринБриллиантЗемля, сухая и упакованнаяЭтилцеллюлоза, стекловолокно, стекловолокно, стекловолокно, стекловолокно, стекловолокно, стекловолокно, огнестойкое стекло 243) ГранатСтеклоГранитГрафитЛедИзопрен (Натуральный каучук) ИзвестнякГлитаргМагнезияМагнезитовый кирпичОксид магния (после уплотнения) Оксид магния (до уплотнения) Силикат магнияМраморМаринит I @ 400 ° Fеламин ФормальдегидСлюдаНейлоновое волокно sPaperParaffinPhenolic FormaldehydePhenolic смола, CastPhenolic, лист или труба, LaminatedPitch, HardPlastic- ABSPlastic- AcrylicPlastic- Целлюлоза AcetatePlastic- ацетат целлюлозы ButyratePlastic- EpoxyPlastic- FluoroplasticsPlastic- NylonPlastic- PhenolicPlastic- PolycarbonatePlastic- PolyesterPlastic- PolyethylenePlastic- PolyimidesPlastic- PolypropylenePlastic- PolystyrenePlastic- Поливинилхлорид AcetatePorcelainPotassium ChloridePotassium NitratePotassium Нитратная ванна (твердая) - температура вытяжки 275Калиевая ванна с нитратом калия (твердая) - температура вытяжки 430КварцСоль, резина, синтетика, песок, сухой кремнезем (плавленый), карбид кремния, нитрид силикона, силиконовый каучук, мыльный камень, карбонат натрия, хлорид натрия, ванна цианида натрия, гидроксид натрия, смешанные соли натрия и натрия, гидроксид натрия (75%) 275 вытяжек, натриевая ванна (сплошная) - 430 вытяжек, нитрит натрия, почва, сухая, включая камни, стеатит, камень, камень, песчаник, сахар, сера, тафлон, мочевина, формальдегид, винилиден, винилит, дерево, дуб, сосна, цирконий

Engineering ToolBox

Инструменты и основная информация для проектирования, проектирования и строительства технических приложений

Стальные расширительные петли

Тепловые расширительные петли и стальные трубы пропускные способности

Воздух - теплофизические свойства

Тепловые свойства воздуха - плотность, вязкость , критическая температура и давление, тройная точка, энтальпия и энтропия, теплопроводность и диффузность и др.

Онлайн-проектирование систем водоснабжения

Онлайн-инструмент для проектирования систем водоснабжения

Коэффициенты линейного теплового расширения

Линейное температурное расширение коэффициенты для алюминия, меди, стекла, железа и других распространенных материалов

Воздушный шар - подъемная сила

Рассчитайте потенциальную подъемную силу в объеме горячего воздуха

Психрометрическая диаграмма - барометрическое давление 29.921 дюйм Меркурия

Психрометрическая диаграмма в английских единицах - температура от 20 o F до 120 o F

Конвертер UTM в широту и долготу

Конвертер UTM в широту и долготу онлайн

Вода - теплофизические свойства

Тепловые свойства воды - плотность, температура замерзания, температура кипения, скрытая теплота плавления, скрытая теплота испарения, критическая температура и др.

Радиан

Радиан - единица измерения угла - и угловой скорости

Калькулятор угла угловой пилы

Расчет углов транспортира торцовочной пилы

Коэффициенты трения и трения

Теория трения и коэффициенты трения в различных условиях для различных материалов, таких как лед, алюминий, сталь, графит и других распространенных материалов и комбинаций материалов

Модуль Юнга - предел прочности на растяжение и предел текучести для некоторые распространенные материалы

Модуль Юнга или модуль упругости при растяжении alt.Модуль упругости - и предел прочности на растяжение и предел текучести для стали, стекла, дерева и других распространенных материалов

Теплопроводность - избранные материалы и газы

Теплопроводность некоторых выбранных газов, изоляционных материалов, алюминия, асфальта, латуни, меди, стали и другие распространенные материалы

Вода - плотность, удельный вес и коэффициент теплового расширения

Определения, онлайн-калькулятор, рисунки и таблицы с указанием плотности, удельного веса и коэффициента теплового расширения жидкой воды при температурах от 0 до 360 ° C и от 32 до 680 ° F - в британских единицах и единицах СИ

Квадрат, куб, квадратный корень и кубический корень

Калькулятор и табличные значения для чисел от 1 до 100

Американские широкополочные балки - W-образные балки

Размеры американских широкополочных балок ASTM A6 - Британские единицы

Абсолютная, динамическая и кинематическая вязкость

900 02 Динамическая, абсолютная и кинематическая вязкость - преобразование между сантистокс (сСт), сантипуаз (сП), универсальные секунды Сейболта (SSU) и градусы Энглер

Преобразователь калибра проволоки - AWG по сравнению с квадратным мм

Американский калибр проволоки (AWG) по сравнению с площадь поперечного сечения квадратного мм

Плотность, удельный вес и удельный вес

Введение в плотность, удельный вес и удельный вес - формулы с примерами

Онлайн-проектирование систем водяного отопления - метрические единицы

Инструмент онлайн-проектирования для горячей воды системы отопления

Вода - динамическая и кинематическая вязкость

Онлайн-калькулятор, рисунки и таблицы, показывающие вязкость воды в диапазоне температур от 0 до 360 ° C (от 32 до 675 ° F) - британские единицы и единицы СИ

ASME / ANSI B16.5 - Размеры фланцев и болтов Класс от 150 до 2500

Диаметры и окружности болтов для стандартных фланцев ASME B16.5 - от 1/4 до 24 дюймов - Класс 150 до 2500

Таблица преобразования

- из дюймов в мм и наоборот

Преобразовать дробные и / или десятичные дюймы в метрические мм - и наоборот

Гаечный ключ - дюймы в мм

Таблица преобразования гаечных и гаечных ключей SAE в метрические

Момент инерции площади - типичное поперечное сечение I

Момент инерции площади, момент инерции на площадь или второй момент площади для типичных профилей поперечного сечения

Свойства сухого воздуха

Свойства сухого воздуха в диапазоне температур 175-1900 K - удельная теплоемкость, отношение теплоемкостей, динамическая вязкость, теплопроводность, Прандтля число, плотность и кинематическая вязкость

Калькулятор стоимости автомобиля - Сравнение нового автомобиляСтарый

Сравнить затраты между автомобилями

• Акустика

Акустика помещения и акустические свойства - децибел A, B и C - Кривые шумоподавления (NR), передача звука, звуковое давление, интенсивность звука и затухание звука

• Air Psychrometrics

Исследование влажного и влажного воздуха - психрометрические диаграммы, диаграммы Молье, температура воздуха, абсолютная и относительная влажность и влажность

• Основы

Система SI, преобразователи единиц, физические константы, шкалы для рисования и многое другое

• Сжигание

Тематика котельной - виды топлива, такие как нефть, газ, уголь, древесина - дымовые трубы, предохранительные клапаны, резервуары - эффективность сгорания

• Инструменты для рисования

Инструменты для 2D- и 3D-рисования

• Dynamics

Движение - скорость и ускорение , силы и моменты

• Экономика

Инженерная экономика - движение денежных средств диаграммы, приведенная стоимость, ставки дисконтирования, внутренние нормы прибыли - IRR, налоги на прибыль, инфляция

• Электрооборудование

Электрические блоки, токи и электропроводка, калибр проводов и AWG, электрические формулы и двигатели

• Окружающая среда

Климат, метеорология, солнце, ветер и ресурсы окружающей среды

• Гидромеханика

Исследование жидкостей - жидкостей и газов.Включает скорость, давление, плотность и температуру как функции пространства и времени.

• Газы и сжатый воздух

Воздух, СПГ, СНГ и другие общие свойства газа, пропускная способность трубопроводов, размеры предохранительных клапанов

• Системы ОВК

Отопление, системы вентиляции и кондиционирования - конструкция и размеры

• Гидравлика и пневматика

Гидравлические и пневматические системы - жидкости, силы, насосы и поршни

• Изоляция

Теплопередача и потери тепла от зданий и технических сооружений - коэффициенты теплопередачи и методы изоляции и снижения энергопотребления

• Свойства материала

Свойства материалов для газов, жидкостей и твердых тел - плотности, удельная теплоемкость, вязкость и др.

• Математика

Математические правила и законы - числа, площади, объемы, показатели, тригонометрические функции и др.

• Механика

Силы, ускорение, смещение, векторы, движение, импульс, энергия объектов и многое другое

• Разное

Темы, связанные с инженерией, такие как шкала ветра Бофорта, маркировка CE, стандарты чертежей и многое другое

• Физиология

Физиология человека, качество воздуха и комфортные температуры, активность и скорость метаболизма, влияние окиси углерода на здоровье и др.

• Трубопроводные системы

Размеры труб и трубок, материалы и емкости, расчеты и диаграммы падения давления, диаграммы изоляции и тепловых потерь

• Управление процессами

КИПиА и системы управления технологическими процессами, проектирование и документация

• Насосы

Трубопроводы и насосы - центробежные насосы, поршневые насосы - кавитация, вязкость, напор и давление, потребляемая мощность и др.

• Санитарные дренажные системы

Цель Система канализации предназначена для удаления сточных вод, сбрасываемых из сантехники и другого оборудования.

• Стандартные организации

Национальные и международные организации, разрабатывающие нормы и стандарты - ANSI, ISO, DIN, BSi и др.

• Статика

Нагрузки - сила и крутящий момент, балки и колонны

• Пар и конденсат

Системы пара и конденсата - свойства, производительность, размеры труб, конфигурация систем и многое другое

• Термодинамика

Влияние работы, тепла и энергии на системы

• Вода Системы

Системы горячего и холодного водоснабжения - проектные характеристики, мощности, размеры и многое другое

Инструмент для раннего проектирования для высокотемпературных излучающих систем

Калькулятор динамической нагрузки для исследования конструкции и эксплуатации излучающих систем.

Перейти к онлайн-инструменту

Статус: Текущий

Источники финансирования: Калифорнийская программа EPIC Партнеры CBE Price Industries неденежная поддержка

Цель проекта

Проект CBE Rad Tool преследует две основные цели: во-первых, облегчить расчеты в установившемся режиме, которые в настоящее время являются стандартной практикой проектирования.Во-вторых, для обеспечения возможности динамического моделирования, учитывающего эффекты переходного притока тепла как на поверхностный тепловой поток, так и на скорость охлаждения гидравлической установки.

Результаты проекта

CBE Rad Tool был выпущен в качестве бета-версии в 2018 году. Этот инструмент упрощает существующие расчеты установившейся нагрузки для излучающих систем с большой тепловой массой и добавляет анализ переходных нагрузок для повышения эффективности конструкции и эксплуатации. Инструмент прост в использовании и основан на сети и позволяет разработчикам исследовать способы снижения энергопотребления, размера охлаждающей установки и затрат на электроэнергию.

Значение для промышленности

Инженеры

используют инструменты расчета нагрузки для определения размеров систем отопления, вентиляции и кондиционирования воздуха, необходимых для поддержания комфортных условий в помещении. Разработчики систем отопления, вентиляции и кондиционирования воздуха обычно выполняют эти расчеты в установившемся режиме с постоянной заданной температурой по сухому термометру в зоне. Однако эти допущения не подходят для проектирования излучающих систем с высокой тепловой массой, в которых скорость изменения температуры «активной» поверхности является медленной, что ограничивает управление скоростью охлаждения системы в реальном времени и, как следствие, внутренняя тепловая среда.

Инструменты подробного динамического моделирования улучшают нашу способность правильно рассчитывать скорость охлаждения помещения и размер гидронной установки для излучающих систем с высокой тепловой массой. Однако инструменты детального моделирования сложны, требуют много времени и редко будут использоваться на ранней стадии разработки проекта. CBE Rad Tool - это интерактивный веб-инструмент для проектирования излучающих систем с высокой тепловой массой, который позволяет пользователям вводить значения для типичных проектных и управляющих параметров, таких как время и продолжительность работы холодильной установки.

CBE Rad Tool особенно уникален, потому что он позволяет разработчикам учитывать влияние инновационных стратегий управления, таких как работа холодильной установки в ночное время, или других стратегий для снижения высоких затрат на электроэнергию за время использования. Проектировщики также могут рассмотреть вопрос о снижении требуемой охлаждающей способности гидронной установки за счет увеличения часов работы, что потенциально также позволяет сэкономить на капитальных затратах. Выходные данные инструмента - это значения временного ряда для поверхностного теплового потока, скорости охлаждения гидравлической системы и рабочей температуры в помещении.

Исследовательский подход

CBE Rad Tool использует два метода расчета нагрузки для раннего проектирования излучающих систем с высокой тепловой массой. В первом методе используются стационарные условия для оценки эффективности нагрева и охлаждения излучающих систем с высокой тепловой массой. Инструмент рассчитывает характеристическую кривую, которая показывает взаимосвязь между поверхностным тепловым потоком и перепадом температуры жидкости в системе.Характеристическая кривая или эквивалентный коэффициент теплопередачи зависит от типа конструкции излучающей системы, температуры подаваемой жидкости, температуры внутренней зоны и других проектных параметров. Затем инструмент использует общую емкость теплового потока поверхности и другие параметры системы излучения для расчета скорости жидкости и падения давления в плите, а также количества петель, необходимых в определенной пользователем зоне. Эти методы устойчивого расчета основаны на международных стандартах.

Во втором методе команда CBE Rad Tool использовала EnergyPlus для предварительного моделирования более двух.5 миллионов различных проектных параметров зон и излучающих систем в течение стандартного расчетного дня системы охлаждения ASHRAE. Затем пользователи могут выбрать входные параметры из раскрывающихся меню для получения предварительно смоделированных случаев. К параметрам проектирования системы относится выбор времени начала и продолжительности работы системы. Включение временных параметров важно, потому что скорость изменения температуры поверхности плиты низкая после управляющего входа (изменение расхода или температуры подаваемой воды), влияющего на контроль поверхностного теплового потока системы в реальном времени.CBE Rad Tool отображает 24-часовые профили для анализа пользователем.

Предварительно смоделированные случаи представляют одну тепловую зону с термически активированной системой здания в зоне среднего этажа по периметру большого офисного здания. Это достигается путем термического соединения поверхностей пола и потолка в единой тепловой зоне. Тепловая зона имеет только одну внешнюю поверхность, а остальные определяются адиабатическими условиями поверхности. Конструкция внешней поверхности соответствует требованиям раздела 24-2013.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
