Термометр-гигрометр психрометрический

для точного измерения температуры

и относительной влажности в помещении

ВИТ-2

Термометр-гигрометр для точного измерения температуры и относительной влажности воздуха в помещении ВИТ-2.

Эту модель более предпочтительно использовать, если температура в месте установки прибора в течение всего периода измерений относительной влажности не снижается ниже 15-20 °C (например, зимой) и не превышает 35-40 °C (летом).

Применяется для измерения относительной влажности воздуха и температуры в складских помещениях, материальных комнатах, шелковичных, тепличных, птицеводческих хозяйствах. Такие приборы можно встретить в музеях, больницах, общественных местах, погребах, овощехранилищах, складах и других местах, где необходим строгий контроль относительной влажности.

Диапазон измерения температуры сухого термометра от +15 °C до +40 °C.

Диапазон измерения относительной влажности в зависимости от температур:

от 20% до 90% при температуре: от +26 °C до +40 °C.

от 40% до 90% при температуре: от +23 °C до +26 °C.

от 54% до 90% при температуре: от +20 °C до +23 °C.

Термометрическая жидкость ВИТ-1 и ВИТ-2 - толуол;

Цена деления: 0,2 °C.

Высота 290 мм, ширина 120 мм, толщина 50 мм .

Межповерочный интервал: 2 года

Индивидуальная коробка.

Транспортировка строго вертикально (особенно, зимой)!

Конструкция и принцип работы гигрометра:

На пластмассовом основании закреплены два термометра, температурная шкала, психрометрическая таблица и стеклянный питатель. Один из термометров остаётся сухим, капилляр другого термометра - влажный. Утолщение капилляра «влажного» термометра, где находится основной объём термометрической жидкости (это не ртуть, а вполне безобидный толуол) помещёно в специальный трубчатый тканевый материал (фитиль), который хорошо впитывает воду. Второй конец этого материала помещают на несколько сантиметров в открытый конец изогнутой стеклянной трубки (питатель), в которую налита обычная вода (предпочтительно, дистиллированная). Весь материал оказывается смоченным и, под воздействием циркуляции воздуха, вода испаряется и охлаждает колбу капилляра. За счёт этого показания «сухого» и «влажного» термометров отличаются. Это и является ключевым моментом для определения относительной влажности воздуха. Далее остаётся только считать показания «сухого» термометра и определить разницу показаний между «сухим» и «влажным» термометром. Относительную влажность воздуха можно найти в психрометричекой таблице, прикреплённой прямо на корпусе прибора, в точке пересечения текущей температуры «сухого» термометра и разницы температур между «сухим» и «влажным» термометром.

Аспирация воздуха, или скорость воздушных потоков, в помещении при измерении относительной влажности гигрометрами ВИТ-1 или ВИТ-2, не должна превышать 1 м/с, иначе разница показаний «сухого» и «влажного» термометра будет больше и вы получите по таблице заниженную относительную влажность воздуха.

Отличия психрометров ВИТ-1 и ВИТ-2 заключаются в диапазоне измеряемой температуры, и, соответственно, относительной влажности:

ВИТ-1 измеряет температуру в пределах от 0 до + 25 ºC, и относительную влажность в температурном диапазоне от +5 до +25 ºC.

ВИТ-2 – температуру от +15 до +40 ºC, и относительную влажность от при температуре от +20 до +40 ºC.

На термометре ВИТ-2 нанесена психрометрическая таблица следующего вида:

Показ. сух. терм. ºC

РАЗНОСТЬ ПОКАЗАНИЙ ТЕРМОМЕТРОВ, ºC

0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5 11,0

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ, %

20 90 85 81 76 71 67 63 58 54

21 90 85 81 77 72 68 64 59 55 51 47

22 91 85 82 77 73 69 64 61 56 52 48 44 41

23 91 86 82 78 74 70 65 62 58 54 50 46 42 39

24 91 87 83 78 74 70 66 62 59 55 51 48 44 40

25 91 87 83 79 75 71 67 63 60 56 52 49 45 42 38

26 92 88 84 80 76 72 69 65 61 58 54 51 49 44 42 39 35 32 29 26 23 20

27 92 88 84 80 77 73 69 66 62 59 55 52 50 46 43 41 36 33 30 28 25 22

28 92 88 84 81 77 73 70 66 63 60 56 53 51 47 44 42 38 35 32 29 27 24

29 92 88 85 81 78 74 71 67 64 61 57 54 52 48 45 43 39 36 34 31 28 25

30 92 89 85 82 78 75 71 68 65 61 58 55 53 49 46 44 41 38 35 32 30 27

31 93 89 85 82 78 75 72 69 65 62 59 56 54 50 47 46 42 39 36 34 31 29

32 93 89 86 82 79 76 72 69 66 63 60 57 55 51 48 47 43 40 38 35 33 30

33 93 89 86 83 79 76 73 70 67 64 61 58 56 52 49 48 44 41 39 36 34 32

34 90 86 83 80 76 73 70 67 64 61 59 57 53 50 49 45 43 40 38 35 33

35 90 86 83 80 77 74 71 68 65 62 59 57 54 51 49 46 44 41 39 36 34

36 90 87 83 80 77 74 71 68 66 63 60 58 55 52 50 47 45 42 40 38 35

37 90 87 84 81 78 75 72 69 66 63 61 59 56 53 51 48 46 43 41 39 36

38 90 87 84 81 78 75 72 70 67 64 61 59 56 54 52 49 47 44 42 40 37

39 90 87 84 81 78 76 73 70 67 65 62 60 57 55 53 50 48 45 43 41 39

40 91 88 85 82 79 76 73 70 68 65 63 61 58 55 53 51 48 46 44 42 39

krsk.au.ru

сухой термометр психрометра — с русского на английский

См. также в других словарях:

  • сухой термометр психрометра — rus сухой термометр (м) (психрометра) eng dry bulb thermometer fra thermomètre (m) à boule sèche deu Trockenthermometer (n) spa termómetro (m) de bulbo seco …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

  • сухой термометр — rus сухой термометр (м) (психрометра) eng dry bulb thermometer fra thermomètre (m) à boule sèche deu Trockenthermometer (n) spa termómetro (m) de bulbo seco …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

  • ПСИХРОМЕТРЫ

    — (от греч. psychros холодный и metron мера), приборы для измерения абсолютной и относительной влажности воздуха (см.). П. построены на принципе определения интенсивности испарения воды па степени понижения t° испаряющей поверхности. В… …   Большая медицинская энциклопедия

  • Психрометр — …   Википедия

  • Психрометр — (от греч. psychrós холодный и ...метр)         прибор для измерения влажности воздуха (См. Влажность воздуха) и его температуры. Состоит из двух термометров сухого и смоченного. Сухой термометр показывает температуру воздуха, а смоченный,… …   Большая советская энциклопедия

  • КАТАТЕРМОМЕТРИЯ — КАТАТЕРМОМЕТРИЯ, кататермомет р ы. Кататермометрия имеет целью определение величины охлаждающей способности воздуха при t° человеческого тела с целью нахождения гиг. норм приятного теплового самочувствия человека в воздухе. Под охлаждающей… …   Большая медицинская энциклопедия

  • Гигрометры и гигроскопы — приборы для определения степени влажности воздуха. Для этой цели можно искать, сколько граммов, σ, воды в виде пара содержится в одном куб. м воздуха или как велика упругость h2 этих паров, выраженная в мм ртутного столба, или же определить… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • ВОЗДУХ — (атмосферный и жилых помещении) Содержание: Состав воздуха..................495 Испорченный воздух...............49 7 Физические свойства воздуха Температура........ ..........500 Влажность...........•........500 Определение охлаждающей… …   Большая медицинская энциклопедия

translate.academic.ru

Конструкции термометров и психрометров - Справочник химика 21

    УГ-4-4. Влажность газа определяется психрометрическим методом, основанным на разности показаний температуры сухого и увлажненного термометров — психрометром типа Ассмана конструкции НИИОГАЗа, а также весовым методом. [c.313]

    КОНСТРУКЦИИ ТЕРМОМЕТРОВ И ПСИХРОМЕТРОВ [c.18]

    Для измерения атмосферной влажности широко используются п р а щ е в ы е психрометры. Их действие основано на том, гго конструкцию, на которой смонтированы оба термометра, вращают вручную, придавая газу желаемую скорость относительно шарика термометра. 

[c.478]


    Влагомер для определения влажности хлора конструкции Т. Г. Баканова э работает по принципу психрометра. В отличие от известных подобных приборов, диапазон его измерений составляет от О до 0,06 вес. %, точность 0,05 г/ж влаги в газе, т. е. значительно ниже данных психрометрических таблиц. Такое расширение диапазона измерений достигнуто благодаря выполнению мокрого термометра в виде пористой гильзы с катушкой сопротивления кроме того, производится принудительное смачивание термометра. Сухой и мокрый термометры включены в мостовую схему, которая позволяет измерять абсолютную влажность газа посредством электрического приведения психрометрической разности к величине, зависящей только от влажности газа и не зависящей от изменения его температуры. [c.209]

    Психрометры. Наибольшее распространение для измерения влажности сушильного агента в первый период развития сушильной техники получили различные конструкции психрометров с естественным движением сушильного агента около ртутного шарика мокрого термометра. 

[c.271]

    На рис. 12-10 показаны конструкции прямого и углового ртутных психрометров. Для получения правильных показаний мокрого термометра необходимо возможно более плотное прилегание фитиля к резервуару термометра. Для этой цели фитиль, изготовляемый из марли или батиста, перехватывается сверху и снизу ртутного шарика хлопчатобумажной нитью. Ртутный резервуар должен быть обернут марлей не более чем в два слоя. Для достаточно удовлетворительного смачивания фитиля следует применять дистиллированную воду. В противном случае на фитиле быстро откладываются растворенные в воде соли, фитиль пересыхает и требует частой смены. [c.272]

    Стационарные недистанционные психрометры монтируют из двух технических ртутных термометров с приспособлением для постоянного увлажнения чувствительного элемента смоченного термометра. Психрометр устанавливают внутри сушилки таким образом, чтобы его показания можно было регистрировать из обслуживающего помещения. Конструкция стационарного психрометра, размещенного в проеме стены, показана на рис. 14. Угловые ртутные термометры 3 установлены в эбонитовых втулках 5 на съемной плате 4, которая четырьмя болтами 2 крепится к неподвижной плите 8. Плита закреплена с внутренней стороны стены на анкерных болтах 7. В увлажнительном бачке 6 поддерживается постоянный уровень воды, которой бачок пополняется из резервуара / с помощью двух гибких трубок. Конструкция псикрометра лЬзволяет при необходимости вынимать плату 4 вместе с термометрами и бачком без захода в сушилку. Недостаток этих психрометров — их хрупкость, ненадежность и, главное, невозможность дентрализованного дистанционного контроля. 

[c.23]

    Для измерения влажности газов при высоких температурах их необходимо предварительно охладить при постоянном влагосодержании, для того чтобы при измерении вода, смачивающая поверхность марли мокрого термометра, не нагревалась до температуры кипения. Для этой цели отбираемые для определения влажности пробы газа пропускают через неизолированную длинную металлическую трубку, охлаждая их до температуры ниже 100° С. Трубку подключают к специальному металлическому сосуду, в который устанавливают сухой и мокрый ртутные термометры либо, если требуется дистанционное измерение, термобаллоны. или термометры сопротивления. Конструкция такого психрометра показана на рис. 12-16. Патрубок 7 присоединен к трубке, подающей газ, а патрубок 5 — к отводящей трубке, которую присоединяют ко всасывающей линии вентилятора или к дымовой трубе. Благодаря такой схеме присоединения через психрометр непрерывно проходят отбираемые газы и он фикси- 

[c.276]

    Перед установкой термометров их показания сверяются с показаниями контрольных термоадетров. Для этой цели они погружаются в сосуд с горячей водой и при последующем охлаждении через каждые 10° С производится одновременная запись показаний всех термометров. Неудобством изображенного на рис. 12-10,й психрометра с прямыми ртутными термометрами является необходимость заходить в сушильную камеру для отсчетов, в то время как конструкция психрометра с угловыми термометрами (рис. 12-10,6) позволяет вводить в сушильную камеру только ртутный резервуар, а шкалу термометра помещать с наружной стороны сушилки. Однако угловые термометры очень хрупки и часто бьются, поэтому они не нашли широкого применения в сушильной технике. [c.273]

    Психрометрический ко-эффит1нент К зависит от многих факторов скорости движения воздуха, конструкции резервуара термометра, состояния смачиваемого фитиля и т. п. Определение К я (р по измеренным показаниям термометров проводится с помощью психрометрических таблиц, составленных для определенных конструкций психрометров. 

[c.207]


www.chem21.info

Психрометр — Википедия

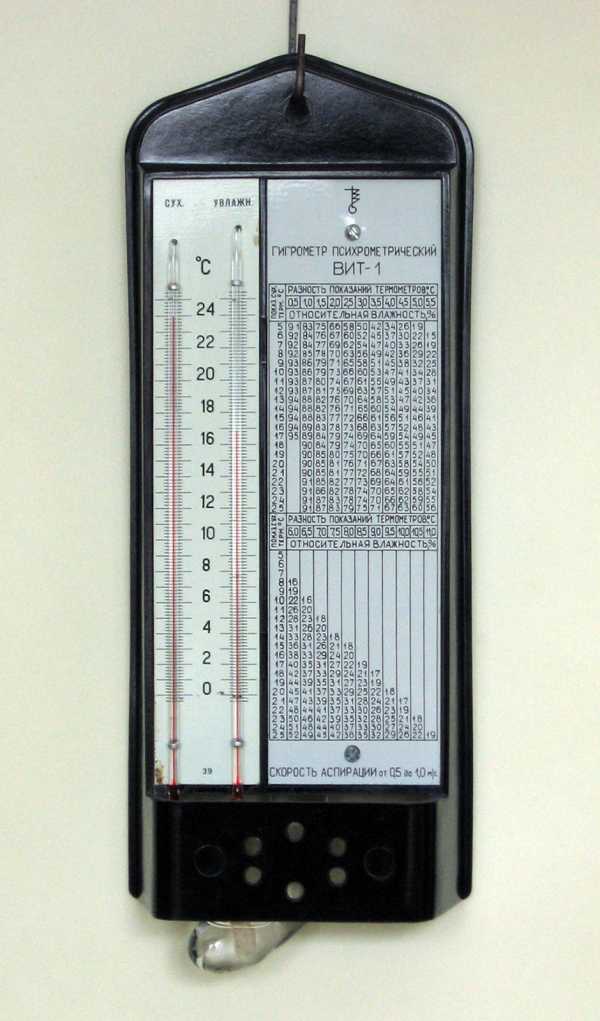

Рис. 1. Гигрометр психрометрический ВИТ-1 клинского ПО «Термоприбор»

Психро́метр (др.-греч. ψυχρός — холодный) тж. Гигрометр психрометри́ческий — прибор для измерения влажности воздуха и его температуры.

Принцип действия[править]

Скорость испарения влаги увеличивается по мере уменьшения относительной влажности воздуха. Испарение влаги, в свою очередь, вызывает охлаждение конденсированной. Таким образом, температура влажного объекта уменьшается. По разнице температур воздуха и влажного объекта можно определить скорость испарения, а значит, и влажность воздуха. При этом надо учитывать тот факт, что испарившаяся влага остаётся в окрестностях влажного предмета, и, таким образом, локально увеличивается влажность воздуха. Для устранения этого эффекта при измерении влажности применяют аспирацию (создается поток воздуха над влажным объектом).

Простейший психрометр состоит из двух спиртовых термометров. Один термометр — сухой, а второй имеет устройство увлажнения. Спиртовая колба влажного термометра обёрнута батистовой лентой, конец которой находится в сосуде с водой. Вследствие испарения влаги увлажнённый термометр охлаждается. Снимают показания сухого и влажного термометров и находят относительную влажность либо по психрометрической таблице (рис. 1), либо по номограмме — психрометрическому графику. Для точных измерений, в случае отклонения атмосферного давления от номинального, к результатам психрометрической таблицы добавляют поправку. Конструкция прибора может включать в себя также вентилятор для обдува воздуха около влажного термометра. Скорость обдува обычно составляет 0,5–1 м/с.

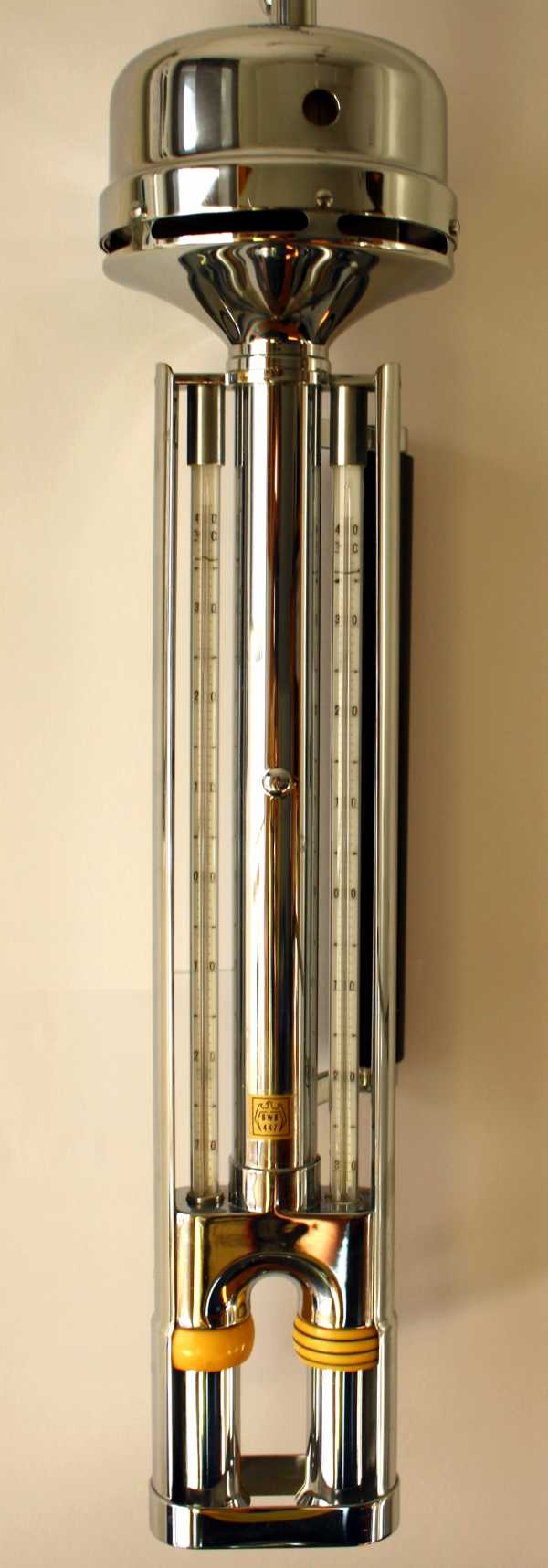

Рис. 2. Аспирационный психрометр Ассмана

Виды психрометров[править]

Современные психрометры можно разделить на три категории: станционные, аспирационные и дистанционные. В станционных психрометрах термометры закреплены на специальном штативе в метеорологической будке. Основной недостаток станционных психрометров — зависимость показаний увлажнённого термометра от скорости воздушного потока в будке. Основной станционный психрометр — психрометр Августа[1]. В аспирационном психрометре (например, психрометр Ассмана)[1] термометры расположены в специальной оправе, защищающей их от повреждений и теплового излучения окружающих предметов, где обдуваются с помощью аспиратора (вентилятора) потоком исследуемого воздуха с постоянной скоростью около 2 м/с. При положительной температуре воздуха аспирационный психрометр — наиболее надёжный прибор для измерения температуры и влажности воздуха. В дистанционных психрометрах используются термометры сопротивления, терморезисторы.
