Теплосберегающая пленка для окон третье стекло — обман на ровном месте? Хорошие и плохие отзывы о термопленке вводят вас в заблуждение? Работает ли теплоотражающая пленка? Какова экономия, и что делать чтобы не переплатить за дешевое ноу-хау полувековой давности?

В этой статье мы расскажем, что такое теплосберегающая пленка для утепления окон третье стекло, приведем отзывы реальных людей. Вы узнаете, как вам в три раза дороже продают дешевый товар, какие пленки являются энергосберегающими, как и сколько можно сэкономить на отоплении дома и квартиры.

Что такое Третье Стекло?

Пленку для утепления окон третье стекло (третье окно) называют теплосберегающей или термопленкой. Продавцы заявляют, что она отражает тепло, сохраняя его в помещении. Температура внутри комнаты с утепленными окнами поднимается на 3-6 или 4-8 градусов.

Чтобы утеплить окна, необходимо наклеить двухсторонний скотч на раму по периметру.

Сверху на него натягивается пленка. Чтобы выровнять складки ее прогревают обычным феном. После поклейки пленка выступает третьим стеклом, а пространство между ней и стеклопакетом – третьим окном.

Как сохранить тепло

Зимой больше всего тепла уходит через окна. Есть два способа передачи тепловой энергии:

• Конвекция;
• ИК-излучение.

Избежать конвекции нельзя, можно уменьшить теплопроводность окна. Для этого существуют двухкамерные стеклопакеты. Чем больше камер и стекол, тем меньше теплопотери из-за конвекции.

Больше 99% инфракрасного излучения проходит сквозь стекло. За счет него зимой помещение остывает. Количество теплопотерь через окна составляет 25-40%. Из них на долю ИК-излучения приходится 15-30%.

Если у вас установлен инфракрасный обогреватель, то немалая часть его тепла может уходить сквозь стеклопакеты. Подробнее про принцип работы и типы инфракрасных обогревателей читайте в этой публикации.

Выводим третье стекло на чистую воду

Производители и продавцы теплосберегающей пленки для стеклопакетов утверждают, что она отражает тепловое излучение. На самом деле это 100% обман. Сейчас мы вам докажем это.

Существуют качественные энергосберегающие пленки, которые способны отражать часть ИК спектра. Их стоимость начинается от 15 долларов за погонный метр (дешевых китайских производителей). Европейские теплоотражающие пленки стоят от 20 долларов за кв.м. в зависимости от характеристик.

Важно

Термопленку третье стекло можно купить за 3 доллара. Часто в комплекте есть двусторонний скотч. Разница в стоимости говорит сама за себя.

Утепление окон термопленкой, которая работает, происходит путем наклеивания ее на стекло. Ее задача – отражать инфракрасное излучение. Если наклеить на стеклопакет пленку третье окно, никакого эффекта не будет.

В упаковке вам продают кусок термоусадочной пленки. Его можно купить в строительном магазине. Эффект будет тот же. Стоимость такой пленки от 0,5 доллара за квадратный метр.

Почему третье стекло работает?

Работает ли теплоотражающая пленка третье стекло? И да, и нет. После утепления теплосберегающей пленкой третье стекло, температура в помещении повышается. На 1-3 градуса, не на 6 или 8, как заявляют мошенники-продавцы.

Почему так происходит? Раньше в деревнях на стекла зимой прибивали клеенку. Это помогало сохранить тепло в доме. Точно так же работает пленка 3-е стекло. Только вы ее крепите внутри, а не снаружи окна. Да и света она пропускает больше. Многие и сейчас поступают так:

Мой муж в аптеке (торец здания) уже года три делает так — все проемы окон заклеивает плотным полиэтиленом и скотчем. Реально теплее. Есть свои минусы — на пластике потом весной остатки скотча оттирать (на дереве, думаю, почти не будет) и вид из окна как из аквариума.

При утеплении такой пленкой образуется дополнительная камера, аналогичная той, что в стеклопакете. Потери тепла за счет конвекции уменьшаются. Чем больше камер, тем лучше сохраняется тепло.

Уменьшаются потери за счет конвекции. Инфракрасное тепловое излучение продолжает покидать помещение, а это – основные теплопотери. Получается, энергосберегающая пленка для утепления окон третье стекло не так уж хорошо сберегает энергию.

Результаты исследований

В 2014 году в украинском Государственном научно-исследовательском институте строительных конструкций было проведено исследование. На раму стеклопакета наклеивали полиэтиленовую пленку, проверяли его характеристики до и после оклейки. Вот результат:

1. Испытания приведенного сопротивления оконного блока показали, что дополнительное использование пленки, устанавливаемой на поверхность створки или рамы, приводит к увеличению сопротивления теплопередачи стеклопакета на 0,2 м2*К/Вт. При использовании пленки приведенное сопротивление теплопередаче оконных блоков, которые использовались для испытаний, увеличилось с 0,45 до 0,56 м2*К/Вт, а сопротивление теплопередаче стеклопакета с 0,32 до 0,46 м2*К/Вт.
2. Результаты расчета температуры на поверхности стеклопакета и пленки в центральной зоне показали, что температура на внутренней поверхности стеклопакета, не закрытого пленкой, составляла 5,3 °С, а температура на поверхности пленки составляла 10,4 °С.
3. Во время эксперимента на поверхности пленки не наблюдалось выпадение конденсата, в то время как поверхность стеклопакета, не закрытая пленкой, была покрыта конденсатом.
4. Расчет теплопотерь через ограждающую оболочку здания за отопительный период показал снижение теплопотерь на 64,6 кВт/ч, что в процентах составило 13%, для рассматриваемого типа стеновой конструкции.

По результатам исследования можно сказать, что утепление полиэтиленовой пленкой имеет смысл. Оклейка оконного блока позволяет уменьшить потери тепла на 30,3%. Точно такого же эффекта можно добиться с помощью энергосберегающей пленки третье окно, но она будет стоить дороже из-за красивой упаковки.

Что такое НАСТОЯЩАЯ теплосберегающая пленка

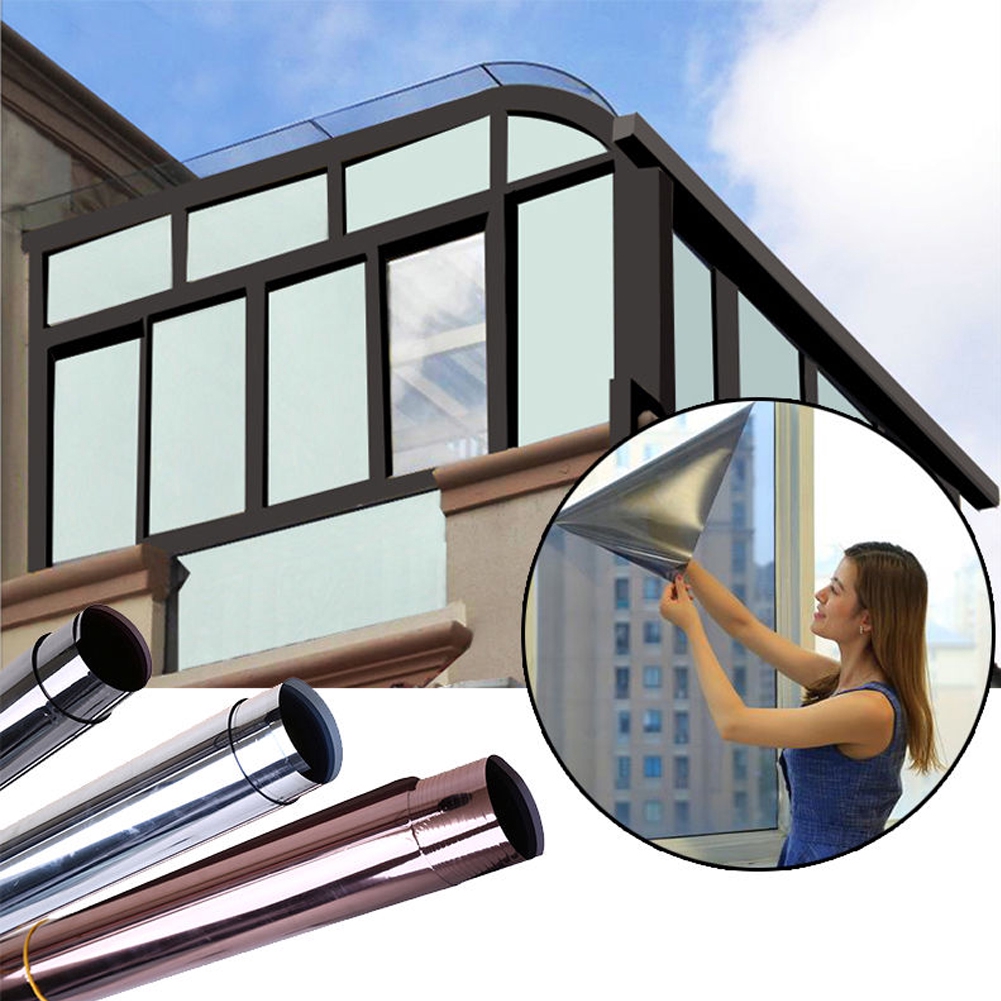

Энергосберегающие пленки клеятся непосредственно на стекло. У них две задачи:

1. Отражать инфракрасное излучение, исходящее из помещения, обратно;
2. Пропускать инфракрасное излучение в помещение снаружи.

Теплоотражающая пленка обычно имеет цвет, от желтого до голубого.

Все зависит от типа напыления. От состава напыляемого вещества и его количества зависит светопропускная способность и коэффициент отражения ИК-лучей.

Хорошая теплосберегающая пленка может вернуть в помещение до 80% теплового излучения. Это порядка 20-30% общих потерь тепла дома. Для квартиры это составит 30-50% теплопотерь, так как в многоэтажном доме тепло не уходит через пол, крышу и смежные с соседями стены.

Лайфхак

Чтобы максимально утеплить дом или квартиру, можно использовать накладные теплозащитные экраны. Они устанавливаются поверх обычных металлопластиковых или деревянных рам. Поверхность такого экрана оклеена теплоотражающей пленкой. При установке он как бы добавляет дополнительный стеклопакет.

Можно оклеить стекла энергосберегающей пленкой и обычным полиэтиленом, полипропиленом или термоусадочной пленкой. Так вы убьете двух зайцев. Одновременно снизятся теплопотери за счет конвекции и инфракрасного излучения.

Отзывы о пленке Третье Стекло

У меня стоят деревянные окна, и я решил использовать термопленку. Одному клеить тяжело. По шву расходится при нагреве феном, а после поклейки реагирует на перепады температуры-стягивается при нагреве и отрывается. Однако эффект присутствует: после поклейки температура поднялась на 3 градуса, перестали течь стёкла. Как скорая помощь подойдёт.

Aleksandr, Украина

У меня в квартире живет очень любопытное животное – кошка, поэтому теплосберегающая пленка для окон обязательно привлекла бы ее внимание. Чтобы избежать ее повреждения (пленки) я решил наклеить ее с улицы. В квартире стало немного теплей, а вот конденсат, пусть и в небольшом количестве, остался. На следующий год наклею со стороны квартиры.

Артур, РФ

В общем, все шло по плану. Осталось только проверить, насколько эффективно такое «третье стекло». Поэтому вторую половину не заклеивали и решили подождать следующего дня.

Наутро вторая половина запотела, а наша осталась чистенькой и прозрачной:

М., Санкт-Петербург

«Третьим стеклом» оказалась обычная плотная, но достаточно прозрачная пленка большой ширины. Прилагается хороший двусторонний скотч. Которым нужно приклеить пленку к раме. ВАЖНО: пленка не должна касаться стекла. Это непросто оказалось, т.к. еще желательно без заломов и складочек приклеить, с хорошим натяжением.

Юлия, Киев

Подведем итог

Третье окно или третье стекло – работающая технология. Не такая эффективная как энергосберегающие отражающие пленки, но сохранить тепло в комнате она поможет.

Не стоит покупать наборы и комплекты, зачем переплачивать? Вы можете самостоятельно приобрести двухсторонний скотч и термоусадочную пленку. Это обойдется в 2-3 раза дешевле покупки готовых комплектов в красивой упаковке.

Надеемся, статья была вам полезна. Свои вопросы вы можете задать в комментариях. Делитесь с нами и читателями опытом использования теплосберегающей пленки третье стекло. Не забудьте поделиться публикацией с друзьями

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, на котором вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.

Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!

Теплосберегающая пленка для окон | Строительный портал

Постоянный рост цен на энергоносители обуславливает тот факт, что застройщики и владельцы жилья все чаще интересуется возможностью утепления окон. Это связано с тем, что, согласно исследованиям,  потеря тепловой энергии через оконное остекление составляет не менее 30%, а в зимнее время года увеличивается до 70. Более того, по результатам исследования, тепловые потери через стекло в несколько раз превышают таковые через рамы, что делает актуальными вопросы теплосбережения.

Содержание

1. Как сохранить тепло? Решение проблемы
2. Теплосберегающая пленка для окон: что необходимо знать о материале?
3. Физические основы, использующиеся в процессе производства теплосберегающей пленки
4. Достоинства теплосберегающей пленки
5. Недостатки теплосберегающей пленки
6. Утепление пластиковых окон теплосберегающей пленкой: преимущества
7. Инструкция по монтажу теплосберегающей пленки
8. Как осуществить монтаж теплосберегающей пленки «Третье стекло»



Как сохранить тепло? Решение проблемы

Решить данную проблему можно несколькими способами. Первый и традиционный заключается в герметизации оконных щелей посредством полиуретановой пены, что сокращает потери на 90%, или производить утепление стен снаружи и внутри, что также способствует сохранению тепла.

Однако современным  способом энергосбережения считается использование теплосберегающей пленки, которая справится со своей задачей там, где другие материалы бессильны.

Теплосберегающая пленка для окон: что необходимо знать о материале?

Энергосберегающая пленка является многослойным композитным материалом, каждый слой которого не превышает несколько микрометров и покрыт защитным ультратонким металлическим слоем золота, серебра или сплавами никеля или хрома. В виду того, что толщина металлического слоя не превышает несколько молекул, подобные пленки не склонны нарушать видимость и пропускную способность света, тогда как энергосбережение осуществляют на высоком уровне, так как препятствуют выходу тепла за пределы помещения.

Благодаря микроскопической толщине наносимых слоев, теплосберегающая пленка обладает эффектом преломления, который позволяет низко-эмиссионной пленке стать эффективным теплоизолятором. Уникальная структура продукта, достигаемая за счет соблюдения всех правил изготовления (строгое соблюдение необходимой температуры и давления) не допускает излишних потерь тепловой энергии в зимнее время, сохраняя оптимальную температуру внутри помещения, тогда как в летнее время препятствует притоку теплого воздуха внутрь, что также способствует созданию комфортной температуры в летние месяцы.

Физические основы, использующиеся в процессе производства теплосберегающей пленки

Изготовление пленки теплосберегающей прозрачной на окна осуществляется в соответствии со знанием основополагающих физических свойств солнечного спектра, который, с физической точки зрения, разделен на три части: инфракрасное, видимое и ультрафиолетовое излучение. Если инфракрасное и ультрафиолетовое излучения не доступны человеческому глазу, то видимая часть спектра представляет собой тот самый солнечный свет, который необходим для оптимального течения всех биологических процессов в организме. Именно эти физические основы используются в процессе производства теплосберегающей пленки для окон, отзывы о которой доказывают ее высокую эффективность.

Достоинства теплосберегающей пленки

• Уникальный принцип действия, позволяющий фильтровать солнечное излучение, сохраняя инфракрасное и ультрафиолетовое излучение. Вместе с этим пропускная способность стекла остается на первоначальном уровне, что способствует сохранению видимости;

• Благодаря вышеназванным физическим свойствам, материал препятствует выходу тепловой энергии за пределы помещения, поддерживая благоприятную температуру;
• Использование теплосберегающей пленки для окон, купить которую можно в любом хозяйственном или строительном магазине, позволяет существенно сэкономить ресурсы климатического оборудования, тем самым сократив затраты на отопление в зимний период и на кондиционирование в летний;
• Сохранение первоначального вида интерьера помещения, что достигается за счет фильтрации ультрафиолетового излучения, которое является основной причиной выгорания интерьера;
• Немаловажным достоинством энергосберегающей пленки считается отсутствие зеркального эффекта и высокая степень прозрачности;
• Односторонняя видимость стекла, на которое нанесена теплосберегающая пленка, что повышает конфиденциальность информации.

Недостатки теплосберегающей пленки

• Существенным недостатком теплосберегающей пленки является неспособность осуществлять свое эффективное функционирование в весеннее время, когда центральное отопление уже отключают, а помещение не может получать достаточное количество тепловой энергии в прохладное время года;
• Инструкция по монтажу теплосберегающей пленки не рекомендует ее применение в процессе изготовление парников и теплиц, что объясняется необходимостью практически для всех видов растений достаточного количества инфракрасного и ультрафиолетового излучения, которое необходимо для осуществления нормальных ростовых процессов. В связи с этим использование в квартире теплосберегающей пленки для окон, цена которой оправдывает ранее имеющиеся затраты на дополнительное отопление, неблагоприятно скажется на жизнедеятельности комнатных растений, размещенных на подоконнике;
• Нельзя оставлять без внимания и тот факт, что утепление окон теплосберегающей пленкой максимально эффективно только в том случае, если соблюдены все рекомендации по ее монтажу, что в полной мере доступно лишь специалистам.

Утепление пластиковых окон теплосберегающей пленкой: преимущества

Пластиковые окна, на которые наклеена энергосберегающая пленка, характеризуются более существенной прочностью, порой достигающей 8-9 кг на кв. метр. При этом, в случае нарушения целостности стекла, оно не разлетится на множество небольших осколков, что способствует значительному снижению травматического риска.

Даже несмотря на то, что применение пластиковых рам, в процессе монтажа которых используются резиновые уплотнители, снижает риск нежелательной утечки тепла и проникновение холодного воздуха, стекла по-прежнему остаются основным материалом, способствующим проникновению холодного воздуха внутрь комнаты. В данном случае даже владельцы квартир, в которых установлены двухкамерные стеклопакеты, не могут похвастаться стопроцентной эффективностью данной методики. В данном случае наилучшем решением остается применение теплосберегающей пленки третье стекло,  эффективность которой приравнивается к двухкамерному стеклопакету, а порой и превышает таковую.

Инструкция по монтажу теплосберегающей пленки

• В большинстве случаев теплосберегающие пленки в большинстве случаев изготавливают на самоклеющейся основе, однако отдельные разновидности удерживаются на стекле за счет специализированных адгезивных факторов.
• Перед тем, как осуществить монтаж, окно подготавливают, тщательно вымыв и вытерев насухо. Приветствуется также обработка обезжиривающим составом.

• Затем материал наносят на поверхность стекла, разглаживая возникшие морщины с помощью мягкой ветоши. Также в этих целях можно воспользоваться инструментом, напоминающим щетку для автомобильных стекол.
• В заключение, расправив материал, остатки пленки убирают посредством монтажного ножа.

Как осуществить монтаж теплосберегающей пленки «Третье стекло»

Перед тем, как приступить к монтажу теплосберегающей пленки, специалисты советуют запастись всеми необходимыми инструментами, среди которых:

• Ножницы;
• Канцелярский нож;
• Бытовой фен.

Также, по мнению профессионалов, осуществлять монтаж пленки лучше вдвоем, при этом идеальным вариантом станет наклеивание теплосберегающей пленки на оконную раму по ее периметру.

• На чистую, поверхность, заранее обработанную обезжиривающими составами, по периметру оконной рамы наклеивают специализированный двусторонний скотч;
• Рассоединяют между собой два слоя теплосберегающей пленки ( она сложена вдвое) сильно подув на нее, или поддев канцелярским ножом;
• Раскраивают пленку в соответствии с размерами окон и с учетом укрепления на скотч не менее 2 см, после чего необходимо удостовериться в правильности раскроя, приложив кусок пленки к оклеиваемому окну;
• С двустороннего слоя удаляют защитную бумажную полосу;

• Вдвоем аккуратно наклеивают энергосберегающую пленку на скотч, при этом совершенно не обращая внимания на образующиеся морщины, так как главное, чтобы пленка была равномерно приклеена к скотчу по всему периметру рамы.   Специалисты настоятельно советуют начинать с окон, характеризующихся небольшими размерами.

• Так как пленка характеризуется термической усадкой, после осуществления монтажа для придания ей гладкости и равномерности, всю поверхность пленки обдувают феном. При этом необходимо исключить ее сильного механического натяжения, так как по окончании работ, она самостоятельно достигнет оптимального уровня натяжения.

• Смену пленки рекомендуют производить ежегодно, при этом ее наклеивают в октябре, а снимают в начале мая.
• Если в процессе эксплуатации пленки произошел ее случайный прорыв, ее ремонт осуществляют с помощью прозрачного скотча.

Трехкамерный стеклопакет все за и против. Мнение оконных экспертов

Все чаще и чаще на украинском оконном рынке мы стали встречать такое понятие как «трехкамерный стеклопакет». Это отнюдь не новинка, и технология была представлена уже достаточно давно. Но пока популярности она на украинском оконном рынке не набрала. Но при этом, сложно оспорить более высокую энергоэффективность данного продукта, а именно это нам сейчас и необходимо. Так стоит ли игра свеч? В этой статье мы попытаемся собрать максимальную информацию об этом продукте и услышать мнение профильных экспертов украинского оконного рынка и переработчиков.



Наряду с широко распространенными однокамерными и двухкамерными стеклопакетами существует еще одна конструкция стеклопакета – трехкамерный.
Это самая толстая и массивная стеклоконструкция с заявленными наилучшими энергосберегающими и шумоизолирующими характеристиками и одновременно с рядом недостатков, которые ограничивают возможности ее употребления.
На рынке оконных изделий эта продукция появилась позже других стеклопакетов и занимает относительно небольшой его сегмент.

Что такое трехкамерный стеклопакет?

Как и любой стеклопакет, трехкамерный представляет собой замкнутую стеклянную конструкцию из разделенных дистанционными рамками стекол одинаковой или различной толщины, и образовавшихся между этими стеклами герметичных воздушных камер – заполненных специальным воздушным или газовым составом промежутков.
В трехкамерном стеклопакете таких камер 3 (стекол – 4) и это максимум на сегодняшний день и в перспективе. Если применительно к ПВХ окнам говорят про 4, 5, 7 камер, речь идет о камерах не стеклопакета, а профиля.
Основные показания к выбору трехкамерного стеклопакета:
•    суровые климатические условия, повышенные требования к теплоизоляции;
•    проживание в зоне повышенного шума и необходимость надежной защиты от него.
Дополнительная камера: за и против
Во второй климатической зоне Украины такие стеклопакеты не особо востребованы, используются редко, их серийное производство не налажено. Информации о результатах испытаний таких стеклопакетов с конкретными цифрами практически нет, но некоторые их характеристики неоспоримы.
По разным данным, при сравнении сопротивления теплопередаче стеклопакетов с различным числом камер цифры показывают, что каждая дополнительная камера увеличивает этот коэффициент примерно в полтора раза.
То есть трехкамерный стеклопакет однозначно теплее, для него этот коэффициент составляет минимум 0,65 м. кв.*⁰С/Вт, а при увеличении толщины стекол, ширины камер, установке энергосберегающих стекол с заполнением инертным газом может приближаться к единице (0,96).
Следует учитывать, что рациональнее повышать теплосберегающие характеристики стеклопакета за счет установки низкоэмиссионных стекол и заполнения, а не за счет увеличения числа камер при использовании обычных стекол с воздушным заполнением.
Шумопоглощающие характеристики стеклопакетов также прямо пропорциональны числу камер. Но, по отзывам немногочисленных пользователей окон с трехкамерными стеклопакетами, они лучше задерживают высокочастотные шумы, а шум поезда все же пропускают.

Трехкамерные стеклопакеты значительно хуже пропускают свет, поэтому хороши для Заполярья, где климат суровый, а уровень естественного освещения все равно низкий, так что связанный с низкой светопропускной способностью таких окон дискомфорт практически неощутим.

Если цена двухкамерных и однокамерных стеклопакетов отличается не слишком разительно, то трехкамерные ощутимо дороже (в сравнении с двухкамерными – порядка 35%-50%). Это связано не столько с увеличенным расходом материалов, сколько с усложнением технологии, применением эксклюзивного оборудования, малосерийным производством – штучный товар всегда дороже.
Такой стеклопакет требует усиленного профиля, максимально прочной фурнитуры, возрастают расходы на транспортировку, усложняется технология остекления, возрастают требования к квалификации монтажников.
Трехкамерные стеклопакеты предпочтительней для глухого остекления, нагрузка на открывающуюся створку и фурнитуру слишком высока.
Приходится использовать частый оконный переплет для повышения жесткости конструкции, а это уменьшение светового проема окна, которое через 4 стекла и так мало света пропускает. Словом, выбор трехкамерного стеклопакета приведет к существенным хлопотам и затратам.

Окна с тройным остеклением

Часто смешивают понятия «трехкамерный стеклопакет» и «тройное остекление». Тройным называется остекление, при котором используются 3 стекла, а в трехкамерном пакете их 4. Есть несколько возможностей тройного остекления окна:
•    Установить двухкамерный стеклопакет из трех стекол – самый распространенный, простой и рациональный вариант с оптимальной ценой.
•    Установить однокамерный стеклопакет (2 стекла) плюс одинарное стекло. В этом случае нужна особая двухрамная конструкция, где во внутреннюю раму (профиль) устанавливается стеклопакет, а в наружную – одинарное стекло. Данная технология применяется преимущественно в деревянных и деревоалюминиевых окнах.

Сколько стекол в трехкамерном стеклопакете

Камера стеклопакета – это промежуток между двумя стеклами, так что в стеклопакете стекол всегда на 1 больше, чем камер. В тройном (трехслойном) стеклопакете 3 стекла и 2 камеры. А в трехкамерном 4 стекла, 3 дистанционных рамки и 3 камеры. Чаще всего используются следующие формулы трехкамерных стеклопакетов:
•    4-20-1,6-20-1,6-20-4 (в разработке)
•    4-8-4-8-4-8-4
•    3-12-3-12-3-12-3 (редкий в применении)

Как выглядит трехкамерный стеклопакет

В разрезе трехкамерный стеклопакет – это конструкция из четырех стекол, разделенных распорными рамками и воздушными промежутками. Со стороны количества стекол не видно, конструкция воспринимается как монолит, но внутри можно увидеть проходящие по всему периметру три ряда разделительных рамок. Снаружи по контуру стеклопакет покрыт герметиком.
Визуально трехкамерный стеклопакет отличается от одно- и двухкамерных большей толщиной, а вот площадь его обычно значительно меньше, при увеличении размеров он приобретает существенное увеличение в весе, при использовании стандартных 4 мм стекол. Но сегодня уже встречаются стеклопакеты с толщиной внутренних стекол до 1,6 мм, вес такого стеклопакета не очень отличается от простого двухкамерного, но стоимость этого решения пока достаточно высока.

Толщина трехкамерного стеклопакета

Толщина любого стеклопакета равна сумме всех межстекольных расстояний и толщине всех стекол.
С учетом того, что минимально допустимое расстояние между стеклами 6 мм, а используют в стеклопакетах преимущественно стекла 4-х миллиметровой толщины, можно определить, что минимальная толщина трехкамерного стеклопакета может составлять 34 мм (3х6+4х4).
Но увеличение числа стекол при минимальной ширине воздушных камер не оправдано, так что на практике выпускаются стеклопакеты толщиной от 40 мм.
При симметричной конструкции это 4 стандартных (4 мм) стекла и 3 камеры по 8 мм шириной. 40 мм – ходовая толщина двухкамерных стеклопакетов, так что стеклопакет (4-8-4-8-4-8-4) вполне можно установить в профиль вместо двухкамерного (4-14-4-14-4), при условии, что профиль выдержит нагрузку по весу.
При использовании стандартных стекол и оптимальной ширине воздушных камер (16 мм) толщина стеклопакета может достигать 4х4+16х3=64 мм, а при использовании стекол большей толщины – и превышать это значение. Но, опять-таки, теоретически.
Нужно учитывать, что стеклопакет устанавливается в профиль, а у него своя монтажная ширина и предельно допустимое значение толщины устанавливаемого стеклопакета:
•    Стеклопакет толщиной до 42 мм можно установить в профиль КВЕ Селект 70мм, Rehau Brilliant Design или Delight-Design, VEKA PROLINE, SWINGLINE.
•    44 мм — Rehau INTELIO.
•    48 мм — Salamander 3D и Designe Streamline, Corona SI 82 от Schuco.
•    50 мм — Alphaline 90 от VEKA, Roplasto Granto.
•    52 мм — REHAU Geneo, VEKA Softline 82.
•    56 мм — Eforte от Deceuninck.
•    60 мм — Salamander BluEvolution, это максимально возможная ширина стеклопакетов.

Трехкамерная конструкция предоставляет широкие возможности для комбинации стекол разной толщины и сочетания разной ширины камер. Так, компания «Солнечные окна» (производитель конструкций завод «Канталь») предлагает окна серии LUX energeto® VS с трехкамерными стеклопакетами (производитель стеклопакетов компания GlasTrösch) толщиной 48 мм, наружная камера имеет 10 мм, а толщина внешнего стекла 4 мм.
А, например, разработчик инновационных стеклопакетов компания DRUTEX SA предлагает симметричные трехкамерные стеклопакеты толщиной 48 мм, с уменьшенной толщиной стекол (4 стекла по 3 мм и 3 камеры по 12 мм). В них используется 2-3 низкоэмиссионных стекла с покрытием нового поколения и криптоновое заполнение (газ, превосходящий аргон теплоизоляционными характеристиками). Это дорогое, но более удобное в монтаже и энергоэффективное решение.

Компания Lisec, производитель оборудования для обработки стекла, поддержала проект MEM4WIN по созданию энергоэффективного окна с трехкамерным стеклопакетом из ультратонкого стекла для массового производства. Что характерно, в инновационной конструкции предлагается применить тот же тип стекла, который используется в смартфонах.
Окна являются частью здания, которая существенно влияет на потребление энергии. Именно поэтому Европейская Комиссия поддерживает исследования по современным решениям с использованием различных инструментов. Одним из них является 7-ая рамочная программа по научным исследованиям и технологическому развитию FR7 (Seventh Framework Programme for Research and Technological Development), с помощью которой возникло и финансируется несколько исследовательских групп.
Члены одной из них, MEM4WIN (Membranes for Windows – Мембраны для окон), работают над созданием окна с инновационным трёхкамерным стеклопакетом. При этом оно должно обладать очень высокой теплоизоляцией и быть продуктом массового производства.
Работающий в этой группе Франц Фельдмейер (Franz Feldmeier) считает, что добавление четвертого стекла может способствовать достижению коэффициента теплопередачи на уровне 0,35 Вт/м2К. При использовании стеклянных панелей толщиной 4 мм с 20-миллиметровыми камерами между ними светопропускание будет составлять 65%, коэффициент пропускания энергии солнечного излучения – 46%, а вес стеклопакета – 40 кг/м².
При стандартном подходе возникает ряд проблем. Первой из них может стать большая разница температур между наружной и внутренней стороной в зимний период, что может привести  к стрессу материала. Поэтому стекла должны быть закаленными. Кроме того, на данный момент есть мало типов оконных рам, которые бы выдержали столь тяжелое остекление. Таким образом, команда MEM4WIN поставила цель создать такой трехкамерный стеклопакет, в котором листы стекла имеют толщину всего 1,6 мм, что позволит снизить нагрузку на рамы и фурнитуру.
Окно будущего включает в себя трехкамерный стеклопакет на основе ультратонкого стекла в сочетании с системой затенения и управления светом, изготовленного из микрозеркал (так называемые активные окна). Ультратонкое стекло в данном случае означает термически предварительно обработанные листы стекла толщиной 1,6 мм – тот же тип стекла, который используется в смартфонах. В отличие от 4 мм флоат-стекла, это очень легкий материал – весит всего 15 кг / м² – в то же время отличается прочностью, высокой эластичностью и требует очень мало ресурсов. Кроме того, производственные затраты будут на 15% ниже, а выбросы CO2 на 45% меньше, чем в случае с аналогичными конструкциями с энергосберегающим стеклом. Также цель разработчиков состоит в том, чтобы достичь значения Ug=0,3 Вт / (м² К).
Конструкция стеклопакета предусматривает сегменты с использованием органических солнечных батарей, солнечной тепловой установки и органических светодиодов (OLED). У инновационного окна открывающаяся створка не будет иметь раму, а фурнитура створки будет интегрирована в уплотнения.
Как сообщает источник, результаты изысканий команды MEM4WIN, во главе которой стоит компания Lisec и Университет Касселя, должны стать достоянием гласности в ближайшее время.

Трехкамерный стеклопакет – конструкция, на сегодняшний день не получившая широкого распространения из-за сложности производства, дороговизны, солидного веса, вызывающего ряд проблем при подборе комплектующих и монтаже.
Но для наиболее холодных температурных зон трехкамерный стеклопакет является лучшим решением, особенно при использовании энергосберегающих технологий. А вот в наших украинских климатических зонах установка таких стеклопакетов дело вкуса и кошелька клиента.

Для получения дополнительных аргументов мы обратились к нашим украинским экспертам в этой области, со следующими вопросами:
•    Насколько есть необходимость и рациональность в производстве и установке трехкамерных стеклопакетов. Ваше личное мнение?
•    Все «за» и «против» трехкамерного стеклопакета.
•    Какие есть технические особенности, нюансы производства и установки, а также зоны и места применения таких продуктов?
•    Как повлияет установка такого стеклопакета на стоимость конечного изделия?
•    Выводы.



Сергей Сорокун Коммерческий директор группы предприятий Глас Трёш в Украине и Молдове

1. Трехкамерный стеклопакет – это новый и малоиспользуемый в массовом производстве продукт. Наши европейские коллеги очень редко получают заказы на изготовление трехкамерных стеклопакетов, так как достичь установленных в Европе нормативных показателей вполне возможно применяя двухкамерный стеклопакет с двумя энергосберегающими стеклами и аргоновым либо криптоновым заполнением межстекольного пространства. В данном случае опереться на опыт наших европейских коллег не представляется возможным. Все предприятия группы Глас Трёш в Украине имеют техническую возможность изготовления трехкамерных стеклопакетов. Как и в Европе, доля таких заказов еще очень и очень низкая. Достичь нормативных показателей в Украине также вполне возможно применяя двухкамерный стеклопакет с одним низкоэмиссионным стеклом и аргоном. Улучшить энергоэффективные показатели можно, применив два низкоэмиссионных стекла с двумя слоями серебра (Энергопакет Zero) с заполнением межстекольного пространства инертным газом криптоном. По моему мнению, применение трехкамерного стеклопакета будет рациональным и эффективным в сочетании с двумя низкоэмиссионными стеклами, криптоном и просветленными внутренними стеклами с притупленными кромками, а также с теплыми дистанционными рамками.
2. Все «за» и «против» трехкамерного стеклопакета.
«За»: повышенная тепло- и звукоизоляция только с применением криптона.
«Против»: большой вес стеклопакета – сложность монтажа, повышенная нагрузка на фурнитуру. Низкий уровень пропускания видимого света – низкая природная освещенность жилых помещений с применением непросветленных стекол.
 3. Дополнительная камера и четвертое стекло не несет никой дополнительной технической сложности для наших предприятий группы Glas Trösch в изготовлении трехкамерного стеклопакета. Мы ограничены только максимальной толщиной (монтажной глубиной) стеклопакета, которая составляет 64 мм. Сложность установки – это большой вес стеклопакета (минимум +10 кг/м2 к весу двухкамерного стеклопакета). Применять трехкамерные стеклопакеты рациональней всего в глухом остеклении от пола до потолка на северной стороне с применением криптона и внутренних просветленных, шлифованных стекол или в инновационных профильных дерево- и ПВХ системах, имеющих коэффициент сопротивления теплопередаче R выше 1.0 м2 K/Вт.
 4. Применение дополнительных материалов в структуре стеклопакета приведет, естественно к удорожанию, трехкамерного стеклопакета по сравнению с двухкамерным минимум на 30%, а с применением материалов для достижения максимального результата, удорожание составит минимум 50%.
 5. Применяя трехкамерный стеклопакет необходимо подойти очень серьезно к предварительному расчету всех технических характеристик конечной конструкции. Проверить теплофизические показатели, необходимый уровень звукоизоляции, уровень пропускания видимого света, ультрафиолета, предусмотреть необходимый уровень пассивной и активной безопасности, статические и динамические нагрузки несущей конструкции, ветровые нагрузки и т.д. И только лишь после того, как выяснится, что двухкамерный стеклопакет не справится с установленными требованиями, применение трехкамерного стеклопакета в правильной комплектации будет оправдано.



Максим Фролов Территориальный менеджер Guardian Industries

1. Для чего человек меняет окно? Чтобы стало тише, чтобы дом смотрелся красиво и, в первую очередь, чтобы сохранить тепло в помещении. Современные энергоэффективные стекла изменили привычное представление об окне. Стекло может защищать дом от теплопотерь. Вопрос в степени этой защиты. Одно энергоэффективное стекло – больше тепла остается в помещении. Два (в двухкамерном стеклопакете) – и у вас по-настоящему теплое окно. Трехкамерный пакет (4 стекла) имеет смысл ставить, если в нем установить два или даже три энергостекла. Данные стеклопакеты уже не первую выставку показывают как нововведение. Такое окно позволяет добиться потрясающих результатов по энергосбережению до U-value = 0,3 W/m2K. Вопрос рациональности установки таких пакетов следует задать и коллегам. Какая будет фурнитура (стеклопакет становится тяжелее, нагрузки выше), легко ли подобрать профильную систему, найдутся ли опытные установщики и пр.
Наш технический отдел провел все необходимые расчеты в соответствии с ДБН В 2.6-31.2006, они представлены в таблице.

2. Все «за» и «против» трехкамерного стеклопакета.
«За»
•    Увеличение сопротивления теплопередачи центральной зоны стеклопакета до 44%.
•    Увеличение шумоизоляции.
•    Снижение вероятности выпадения конденсата.
«Против»
•    Отсутствие\недостаток опыта эксплуатации. Допускаю, что могут возникнуть проблемы с разрушением стекол от климатических нагрузок при определенном стечении обстоятельств.
•    Ограничение размеров стеклопакетов.
•    Высокая стоимость.
•    Не рекомендуется установка энергосберегающих стекол средними стеклами по причине высокого риска термошока.
•    Требует специфическую профильную систему (более дорогую).
•    Увеличение веса изделия на 10 кг или на 33% на 1 кв.м по сравнению с двухкамерным стеклопакетом.
•    Снижение прозрачности стеклопакета на 12% по сравнению с двухкамерным стеклопакетом i+i.
4. Очевидно, что такой стеклопакет (СПТ) потребует более дорогую профильную систему, способную вместить стеклопакет хотя бы толщиной 46-52 мм. А это влияет на увеличение стоимости окна.  Также сам СПТ по факту – штучное изделие, которое будет стоить дороже стандартных решений. Экономическая целесообразность покупки окна с СПТ i+i остается под вопросом.

Сергей Хмеленко Коммерческий директор компании «Сонячні вікна»

На наш взгляд, трехкамерный стеклопакет – это следующий шаг в развитии оконных технологий. Говорить о необходимости и рациональности применения трехкамерных стеклопакетов не совсем корректно – правильно говорить об инновациях. Трехкамерный стеклопакет – это абсолютно инновационный продукт, который позволяет достичь Ug =  0,4 Вт/ m2K.
Применение трехкамерного стеклопакета дает возможность создавать оконные конструкции нового поколения с максимальным коэффициентом теплопроводности. Uw может достигать 0,79 Вт/m2K и ниже. В то же время при создании оконных конструкций необходимо учитывать ряд особенностей трехкамерного стеклопакета: его вес и толщину. Из-за достаточно большого веса такой стеклопакет лучше использовать в системах с вклеенным стеклопакетом. Большая ширина стеклопакета не дает возможности использовать его в системах, с монтажной шириной менее чем 82 мм. Исходя из выше сказанного, можно сделать вывод, что энергоэффективные окна с трехкамерным стеклопакетом имеют достаточно высокую стоимость, но позволяют достигать максимальных значений коэффициента теплопроводности.
Применение  оконных конструкций с трехкамерным стеклопакетом целесообразно при строительстве пассивных домов и домов с минимальным потреблением тепловой энергии, что на сегодняшний день очень актуально для нашей страны.
Примером энергоэффективной инновационной системы с трехкамерным стеклопакетом является система Lux energeto VS. В этой системе реализовано множество инноваций, таких как:
•    Трехкамерный стеклопакет.
•    Наружное и внутреннее стекло – Silver Star Zero.
•    Камеры стеклопакета заполнены криптоном.
•    «Теплая» дистанционная рамка в стеклопакете.
•    Вклеенный стеклопакет в створку с помощью технологии BONDING INSIDE.
•    Отсутствие металлического усилителя в створке благодаря использованию технологии POWERDUR INSIDE.
В заключение можно сказать, что металлопластиковые окна с трехкамерным стеклопакетом – это следующий шаг в развитии оконных технологий.



Алексей Бубнов Директор Ассоциации «Участников рынка окон и фасадов»

Безусловно, пока, кроме вакуумных стеклопакетов, и систем со спаренным оконным переплетом, альтернатив трехкамерному стеклопакету не много. К сожалению, это еще не все, из перечисленных минусов трехкамерных стеклопакетов, но опасаться этих минусов не стоит если доверить изготовление профессионалам.
Кроме этого, трехкамерные стеклопакеты должно применяться в комплексе с другими мероприятиями по энергоэффективности, в первую очередь с такими, как вентиляция и монтаж. В противном случае, вся достигнутая экономия «вылетит в трубу». И здесь мы имеем дело с комплексной оценкой энергопотерь, при проектировании здания, как в зимнее так и в летнее время года и эффективности конкретных проектных решений.
Что касается увеличения веса створок отрывающихся элементов, то здесь проблем больших нет, если только окно не изготовлено из облегченных профилей а-ля «папье маше». Современная оконная фурнитура и технология вклейки стеклопакетов легко справляется с увеличением веса конструкции. В некоторых случаях, если решен вопрос с вентиляцией (поддержанием комфортного температурно-влажностного режима) помещения и мойкой (обслуживанием) окна снаружи, то такие конструкции можно делать без открывающихся элементов.
В любом случае, доверять такую работу можно только высокопрофессиональным и проверенным фирмам.



Плюсы и минусы оконных пленок

С ростом интереса к зеленым зданиям и скидкам на коммунальные услуги строители и перестройщики рассматривают оконные пленки с контролем солнечной энергии как экономичное решение для повышения эффективности дома и снижения затрат для клиентов, одновременно увеличивая продажи и прибыль для себя. Прозрачная пленка, нанесенная на окно, действует как солнечный щит, блокируя до 80% солнечного тепла, согласно данным Международная ассоциация оконных пленок. «Самая большая тенденция, которую я заметил за последние несколько лет, – это то, что люди кладут все больше и больше стекла в дом, – говорит Роберт Керстен, установщик оконных пленок из Миссури.«Солнечный контроль – это расплата. [С оконными пленками] через три года вы вернете свои деньги, и если вы купите продукт хорошего качества у надежного дилера, он прослужит вам 20-25 лет. Это действительно выгодно ».

Тем не менее, по словам установщиков, недостаточная осведомленность, неправильные представления и небольшие дополнительные расходы сдерживают рост категории. Вот некоторые плюсы и минусы продукта.

Плюсы

• Оконная пленка может сократить расходы на коммунальные услуги на 30-40%, говорит консультант из Калифорнии Донна Уэллс, и при цене от 6 до 14 долларов за квадратный фут она намного дешевле, чем замена окон.

• Солнечные пленки блокируют 99% ультрафиолетового света, который выцветает в мебели, и благодаря более совершенным технологиям теперь это не выглядит отражающим или темным.

• Пленки повышают безопасность, замедляя взлом и удерживая осколки вместе, если окно разбивается.

• Некоторые государственные и служебные программы предлагают скидки на оконные пленки.

• Хотя это в основном продукт для модернизации, некоторые пленки могут сделать дешевое новое окно столь же эффективным, как и трехслойный элемент с низким энергопотреблением, – говорит Уэллс.

Минусы

• Некоторые производители окон предупреждают, что пленка аннулирует их гарантию на окна; однако некоторые производители пленки предлагают ему соответствовать.

• Определенные крышки, защелки и рамы затрудняют установку, а в случае неправильного применения стекло может выглядеть пузырящимся.

• Большинство домовладельцев скептически относятся к льготам, делая фильм труднодоступным и требующим образования.

• Установщики говорят, что одни бренды пленки лучше других, поэтому покупателям следует искать сертификаты NFRC.

Тем не менее, эксперты говорят, что будущее безоблачно. «Будущее оконных пленок – это продукты, в которых встроены фотоэлектрические элементы, пленка, еще лучше блокирующая солнечную энергию, и тонировка, которую пользователи могут включать и выключать», – говорит Чарли Курчия, ученый из Национальной лаборатории Лоуренса в Беркли. Но для установщика Керстена самая большая проблема прямо сейчас: «Это так далеко от человеческого мышления, самое сложное – передать, что на самом деле представляет собой хорошая оконная пленка».

Эвелин Ройер – помощник редактора Building Products.Эта статья изначально появилась в Building Products.

Что нужно знать о тонировке окон и пленке

Часть 1: Основы оконной пленки: что это такое, преимущества, типы оконной пленки и долговечность

Вы должны знать много информации о оконной пленке.

В этом разделе будут рассмотрены:

• Что такое оконная пленка?
• Почему оконная пленка: преимущества оконной пленки?
• Какие типы оконной пленки?
• Насколько прочна оконная пленка?
• Как долго прослужит оконная пленка?
• На какие типы окон можно устанавливать оконную пленку?

Что такое оконная пленка?

Оконная пленка – это полиэфирное покрытие, которое наносится на стекло.Чаще всего он используется для уменьшения количества солнечного света, проходящего через стекло. При использовании для этой цели в транспортных средствах его часто называют тонировкой окон. (Обратите внимание, мы не занимаемся автомобилем и никогда не делали.)

Каждый тип оконной пленки использует полиэфирную пленку в качестве основного материала. Полиэфирная пленка производится из полимера полиэтилентерефталата, более известного как ПЭТ.

ПЭТ производится путем объединения терефталевой кислоты и моноэтиленгликоля, полученных из нефти.

Пленки

из ПЭТ успешно используются в широком диапазоне применений, помимо оконных пленок, благодаря превосходному сочетанию оптических и физических характеристик. Хотя конечный продукт является довольно тонким, пленки на основе полиэстера обладают непревзойденной прочностью и ударной вязкостью, обеспечивая при этом превосходную стабильность при воздействии различных температур, влажности и растворителей в процессе производства оконных пленок.

Уменьшение освещенности – далеко не единственное применение оконной пленки в автомобильной и архитектурной сферах.В дополнение к оконной пленке, уменьшающей свет, есть пленки, которые используются для уменьшения тепла и бликов, даже для предотвращения повреждений в результате урагана или вандализма.

Статьи по теме:

Как изготавливается оконная пленка?

Почему оконная пленка: преимущества оконной пленки?

Оконная пленка дома, офиса или автомобиля дает множество преимуществ. Преимущества включают улучшение вашего здоровья, личную безопасность, конфиденциальность и энергосбережение.

Как только вы поймете положительные аспекты установки оконной пленки, меняющие вашу жизнь, мы уверены, что вы захотите связаться с нами, чтобы начать свой путь к появлению оконной пленки в вашей жизни.Чтобы узнать больше об отдельных преимуществах установки оконной пленки, просмотрите следующие темы.

1. Льготы – общие

Выбирая продукт, который дополняет существующие элементы вашего здания, Window Film может улучшить существующий внешний вид. В коммерческих зданиях оконные пленки могут помочь создать современный и однородный внешний вид стекла.

Если вас интересует экономия энергии, есть много типов новых окон, которые можно установить для экономии энергии.Однако оконная пленка может достичь тех же результатов при меньших затратах. В отличие от большинства проектов модернизации зданий, вы обнаружите, что установка оконной пленки незначительно нарушит вашу напряженную жизнь. Никакого переезда, никакой необходимости не использовать определенную комнату в течение определенного периода времени. Профессиональная установка выполняется быстро и легко.

В наши дни серьезной проблемой является личная безопасность. Стекло по своей природе опасный продукт. Большинство видов стекла при разбивании разбиваются. Любая оконная пленка, установленная на стекло любого типа, поможет сохранить осколки в целости и сохранности.Это помогает снизить потенциальную опасность разлетающихся осколков стекла и крупных осколков.

Некоторые оконные пленки можно установить, чтобы уменьшить возможность видеть внутри здания или дома. Это дополнительное преимущество против вандализма и возможной кражи. Уменьшая обзор из-за окна, потенциальный злоумышленник не соблазняется украсть ваши вещи.

2. Улучшенный внешний вид и защита

Независимо от того, требуется ли современный вид или унифицированный дизайн, существует множество вариантов оконных пленок, которые могут эстетически улучшить внешний вид вашего дома, офиса или автомобиля. От практически невидимых пленок до более темных цветов – существует целый ряд оттенков, которые придадут вам желаемый вид.

Все наши оконные пленки, разработанные для жилых, коммерческих или автомобильных, обладают высочайшим уровнем защиты от ультрафиолета. Это позволяет пленкам отражать до 99% вредных ультрафиолетовых лучей.

Вы когда-нибудь задумывались о влиянии солнца на вашу кожу? Даже во время повседневных действий, таких как вождение автомобиля, стояние у окна или выход на улицу, вы подвергаетесь воздействию вредных лучей UVA.Не поэтому ли у большинства из нас есть привычка наносить солнцезащитный крем? Думайте о оконной пленке как о солнцезащитном креме для дома или офиса. Оконная пленка блокирует лучи UVA, обеспечивая защиту от рака кожи и нарушений зрения. Когда вы наносите солнцезащитный крем, когда планируете долгое время находиться на улице, задумывались ли вы, что при выполнении простых повседневных действий, таких как вождение автомобиля или стояние у окна, солнце, проникающее сквозь него, также может повредить вашу кожу? Останавливая практически все УФ-лучи, оконная пленка обеспечивает эффективный «солнцезащитный крем» для вашей кожи от вредного воздействия солнца, включая, помимо прочего, рак кожи и ухудшение зрения.

3. Не только для автомобилей

Автомобильная тонировка – это, безусловно, наиболее широко известное применение оконной пленки. Большинство водителей хотят уменьшить блики во время вождения и защитить салон своего автомобиля от выцветания. Путешествуя по городу, мы всегда видим компании, рекламирующие тонировку автомобильных стекол. Вы когда-нибудь думали, что такой же продукт может принести пользу вашему зданию? В ClimatePro мы никогда не делали ни одного автомобиля, мы сосредотачиваемся только на жилых и коммерческих зданиях и не зря.

Ваш автомобиль – это не самая крупная инвестиция, которую вы когда-либо делали, только в недвижимость. Будь то коммерческое здание, ваш дом, офис или арендуемая квартира, недвижимость – это инвестиция, которую стоит защищать. Почему бы не вложить самые большие вложения, которых вы когда-либо сделаете, с той защитой, которой она заслуживает? Если вас интересует конфиденциальность, безопасность, экономия энергии или внешний вид, преимущества оконной пленки многочисленны. Это обеспечит такой же превосходный уровень защиты с большей окупаемостью инвестиций.

Изменения температуры, происходящие в зданиях, происходят медленнее и ощущаются людьми в большей степени, чем изменения в вашей машине. Конечно, твои машины сильно нагреваются. Но вы можете быстро изменить температуру в машине, оставив окна открытыми или включив кондиционер.

Однако здания не способствуют быстрому изменению температуры. Автомобили – это небольшие помещения с ограниченным количеством воздуха, что позволяет воздуху циркулировать быстрее. Как мы все знаем, попытки охладить или даже обогреть здание, в котором отключилась система отопления, вентиляции и кондиционирования воздуха, занимает довольно много времени.Добавление подходящей оконной пленки к конструкции поможет предотвратить выход тепла или холода из окон.

4. Экономия энергии

Одно из самых больших преимуществ тонирования окон, особенно в жилых или коммерческих зданиях, – это энергоэффективность. Два времени в году, когда счета за электроэнергию стремительно растут, – это, как правило, разгар лета и разгар зимы. Тонирование окон не может остановить жару или холод, но может уменьшить количество солнечного света и энергии, поступающей в здание.Пленке удается добиться этого за счет отражения ультрафиолетовых лучей солнца. Это может значительно снизить внутреннюю температуру в летние месяцы. Зимой оттенок может отражать тепло обратно в здание. Это может привести к снижению затрат на отопление.

5. Защита от выцветания и бликов / уменьшение

Солнечные лучи также могут быть вредными как для людей, так и для мебели. Тонированные окна могут помочь уменьшить этот ущерб, блокируя УФ-лучи. При отсутствии воздействия эти лучи могут вызвать выцветание мебели и обивки.Не говоря уже о вреде, который солнце может нанести незащищенной коже, включая увеличение риска рака кожи.

1. 6. Это быстро и просто

Установка оконной пленки в здании занимает меньше времени, чем некоторые другие улучшения, которые вы могли бы предпринять. Замена окон для достижения большей экономии энергии может стоить тысячи долларов только для окон. Не говоря уже о стоимости установки, инвазивной практике удаления старых окон, а также о стоимости замены внутренней и внешней отделки окон.

Процесс замены окон может сделать ваше здание открытым для непогоды. Кроме того, ненастная погода может увеличить продолжительность проекта. Существует вероятность повреждения любых частей здания, открытых во время установки.

Оконная пленка может быть установлена ​​как внутри, так и снаружи вашей конструкции. Это зависит от требуемого доступа и типа продукта, который вы выбираете. Жилые и коммерческие или безопасные продукты устанавливаются без снятия окон.Продукт наносится на имеющуюся поверхность стекла как поверхностное покрытие.

После завершения установки у вас будет немедленный доступ ко всем областям. Единственное предостережение, которое вы получите, относится к процессу лечения. Важно не мыть окна, пока не завершится процесс отверждения клея. Обычно это происходит в течение 30–45 дней после установки. Что может быть проще?

Вы можете сразу почувствовать улучшение снижения температуры и по-прежнему иметь кристально чистый вид, который у вас был раньше.Дополнительное преимущество минимального времени простоя во время процесса установки означает, что вы можете вернуться к своей рутине. Преимущества для вашей семьи и инвестиций очевидны.

7. Температурный дисбаланс

Оконная пленка помогает устранить неприятный температурный дисбаланс внутри вашего дома или здания. Эти неудобные холодные или горячие зоны из затененных или открытых солнцу участков могут уйти в прошлое. Правильная оконная пленка помогает свести к минимуму колебания температуры и сделать пребывание в ваших комнатах приятным.Вы также обнаружите, что оконная пленка окупается, поскольку ваши счета за коммунальные услуги и затраты на электроэнергию снижаются.

Оконная пленка может обеспечить до 82% отклонения солнечной энергии по сравнению с необработанным стеклом. Контролируя общее нежелательное внутреннее тепло от солнца, оконная пленка помогает создать более комфортный интерьер при одновременном снижении затрат на охлаждение.

Окна – это сердце вашего дома или здания. Сегодня современная архитектура эволюционировала, чтобы воплотить в жизнь наше естественное стремление к большему количеству естественного света.Однако увеличение естественного освещения имеет обратную сторону – солнечное тепло, проникающее через ваши окна. Здание выглядит привлекательно, но теперь в нем неудобно находиться. Применение оконной пленки не только сохранит естественный свет и кристально чистый вид, к которому вы привыкли, но и уменьшит количество солнечного тепла, проникающего через окна. Независимо от того, установлена ​​ли она в вашем доме или офисе, оконная пленка улучшит ваше восприятие интерьера любого здания.

8.Как солнцезащитные очки для вашей Windows

Нашему организму требуется солнечный свет для производства и использования определенных витаминов и минералов. В то же время слишком много этого жизненно важного ресурса может нанести вред нашим глазам и коже. Нам нужно солнце, чтобы согревать нашу атмосферу, чтобы поддерживать жизнь, но слишком много тепла неудобно.

Хотя солнечный свет жизненно важен для нашего существования, он также опасен. Применение оконной пленки на стекле по-прежнему позволяет ощущать как солнечный свет, так и тепло, уменьшая при этом опасность.Думайте об этом как о солнцезащитном креме, который вы надеваете, когда находитесь на улице, или как о солнцезащитных очках, которые вы используете во время вождения. Почему бы не приобрести солнцезащитные очки для всех оконных стекол и не увидеть перемены в своем образе жизни? Стоимость квадратного фута установленного окна не будет превышать стоимость набора дешевых солнцезащитных очков, а окупаемость инвестиций будет практически невозможно измерить.

Статьи по теме: Руководство по ценам на тонировку окон

9. Защита от царапин и поломок

Многие предприятия и владельцы недвижимости на собственном опыте испытали на себе ущерб, нанесенный граффити. Это неприглядно и дорого, так как наносит ущерб репутации компании или собственности. Оконная пленка с граффити – отличный способ защитить и предотвратить эти повреждения. Кроме того, он позволяет быстро удалять граффити, помогая сократить расходы и сохранить внешний вид. Эти пленки наносятся на внешнюю поверхность стекла.

Оконная пленка также может помочь скрепить стекло в случае случайного или преднамеренного разбивания. Это создает сильный барьер, не позволяющий людям заходить в ваш дом или здание.Он также защищает людей от битого стекла.

10. Конфиденциальность и защита

Еще одно большое преимущество тонировки окон – это конфиденциальность, которую она обеспечивает. Стандартные оттенки окон затрудняют просмотр здания. Это по своей сути увеличивает конфиденциальность здания. Однако есть оттенки окон, разработанные специально с учетом конфиденциальности (матовые окна – отличный тому пример). Энергосберегающие преимущества оконной пленки очевидны, но дополнительная конфиденциальность, которую обеспечивают тонированные окна, является поводом подумать о внесении изменений.

Статья по теме: Возможна ли конфиденциальность в ночное и дневное время?

Типы оконных пленок

Существует широкий выбор оконных пленок и оттенков в зависимости от области применения, некоторые из них вообще не имеют оттенка, например, наша безопасность, граффити и спектрально-избирательные пленки.

• Светоотражающая пленка: Светоотражающая пленка – наиболее распространенный тип оконной пленки в жилых и коммерческих помещениях. Этот тип пленки поглощает и отражает энергию солнца и других источников света, которые обычно проходят через стекло.

• Двойная световозвращающая пленка : Двойная световозвращающая пленка работает почти так же, как обычная световозвращающая пленка. Основное отличие состоит в том, что эта пленка поглощает энергию, проходящую через стекло в обоих направлениях. Это означает, что количество света, попадающего в применяемое окно и выходящего из него, уменьшается.

• Нейтральная пленка: Эта пленка снижает количество тепла, попадающего в дом, не меняя внешнего вида окон. Это помогает снизить затраты на охлаждение без ущерба для количества естественного света, поступающего в ваш дом.

• Спектрально-избирательная пленка: Спектрально-избирательная пленка отличается от более традиционной солнечной пленки. Химия, которая отвергает солнечную энергию, не использует затенение или отражательную способность, которые видны нашим глазам. Эти пленки были разработаны, чтобы обеспечить максимальное пропускание видимого света при одновременном отклонении максимального количества волн ультрафиолетового и инфракрасного излучения. В результате получается продукт, который не мешает нашему взгляду на красивый пейзаж, в который мы вложили деньги.Это улучшает нашу видимость ландшафта за счет уменьшения бликов.

• Изолирующая пленка: Традиционная оконная пленка для защиты от солнечного излучения снижает приток солнечного тепла и снижает потребление энергии охлаждения. Однако в холодные месяцы он не может в полной мере использовать солнечное тепло, что компенсирует летнюю экономию энергии за счет увеличения использования энергии зимой. Оконная пленка Low-E сочетает в себе функции защиты от солнечного излучения стандартной пленки с изолирующей способностью покрытия с низким коэффициентом излучения (Low-E).Раньше это преимущество было доступно только как часть устройства заводского производства. Добавление теплоизоляции, которая повышает эффективность в любое время года, компенсирует уменьшение поступления солнечного тепла в холодные месяцы.

• Защитная пленка: Помимо пленок, защищающих от света и тепла, существуют также пленки для защиты от случайного или преднамеренного удара посторонним предметом. Хотя стекло все еще может разбиться после удара каким-либо предметом, пленка может помочь предотвратить разрушение и удерживать стекло на месте.В случае шторма или землетрясения это снижает риск получения травм из-за разлетающегося стекла. В случае вторжения в дом преступников можно отпугнуть, если окно или стеклянная дверь сразу же не разбиваются.

• Пленка против граффити: Коммерческие, промышленные и государственные учреждения могут получить выгоду от пленки против граффити. Этот фильм поможет сократить время и ресурсы, необходимые для удаления граффити вручную.

• Декоративная пленка: Их можно использовать для добавления узоров на окна или даже для повышения конфиденциальности дома или офиса.Матовые или цветные оттенки окон могут обеспечить конфиденциальность, а также являются привлекательным дополнением.

Прочность оконной пленки

Многие поставщики оконных пленок предлагают гарантию до 15 лет для коммерческих установок и пожизненную гарантию для домовладельцев (при условии, что дом принадлежит вам). В зависимости от типа пленки, типа стекла, конструкции окна и местоположения здания, некоторые профессионально установленные оконные пленки могут прослужить значительно дольше, чем их гарантия.

Большинство заводских гарантий покрывают такие вопросы, как;

• Пилинг
• Пузырьки
• Рябь
• Трещины
• Нарушение адгезии

С тех пор, как мы работаем более сорока лет, мы видели много проектов и типов оконных пленок за эти годы.Хотя гарантии, предлагаемые на эти продукты, обширны, необходимо учитывать некоторые другие факторы с точки зрения их срока службы и долговечности.

Что не покрывается?

Почти все оконные пленки поставляются с обширной производственной гарантией, которая покрывает преждевременный выход продукта из строя. Однако они не покрывают такие вещи, как износ, царапины или повреждения, причиненные домовладельцем или пользователем, абразивными методами очистки или продуктами.

Производители оконных пленок наносят устойчивое к царапинам покрытие почти на все свои пленочные изделия. Наносится на верхнюю часть пленки в процессе производства. Его цель – защитить пленку от незначительного истирания и чистящих растворителей. Некоторые производители оконных пленок тратят больше времени и усилий на создание более устойчивых к царапинам покрытий, что, в свою очередь, увеличивает долговечность и срок службы оконной пленки.

Как долго прослужит оконная пленка?

Как мы уже говорили ранее, существует множество различных типов оконных пленок для различных целей.Эти оконные пленки не только служат разным целям, они еще и сделаны из разных материалов, которые влияют на срок службы определенных продуктов.

Продолжительность действия оконной пленки также зависит от области применения. Некоторые факторы:

• Внутреннее или внешнее применение
• Ориентация установки, т.е. окно, выходящее на восток, с оконной пленкой может длиться дольше, чем окно, выходящее на юг.
• Применяется вертикально или горизонтально, например, световые люки и окна атриума.
• Была ли оконная пленка установлена ​​правильно, с использованием соответствующих методов укладки и герметика?

Это лишь некоторые из факторов, которые следует учитывать при определении срока службы оконной пленки. В большинстве случаев вы определяете предполагаемый срок службы, изучая гарантию производителя на оконную пленку.

На какие типы окон можно устанавливать оконную пленку?

Стекло

разработано как барьер от внешних элементов (например, ветра, дождя и снега), обеспечивая естественный вид на внешний мир. Когда солнечная энергия или солнечный свет, состоящий из тепла, света и УФ-лучей, попадает в необработанное окно, почти 90% энергии передается через стекло, поэтому ваш дом или офис нагревается в жаркие дни.

Напротив, когда оконная пленка для защиты от солнечного излучения применяется к стеклу, почти 80% солнечной энергии может быть заблокировано. Специальные красители, металлы или тонкие нанотехнологии внутри пленки действуют как барьер для солнечной энергии, поглощая или отражая часть энергии, проходящей через стекло.

Уровень поглощения и отражения зависит от конструкции пленки. Окрашенные пленки не содержат металлов и считаются неотражающими, поскольку они поглощают солнечную энергию. Они не так эффективны в управлении солнечным теплом и светом, потому что не обеспечивают солнечной отражательной способности. С другой стороны, металлизированные или спектрально-селективные пленки обеспечивают как поглощение солнечного света, так и отражательную способность. Они намного лучше справляются с задачей защиты от солнечного излучения, поскольку их конструктивные свойства контролируют прохождение тепла и света через стеклянную поверхность.

Понимание этих ключевых моментов дает представление о том, на какие типы окон можно установить оконную пленку или тонировку. На самом деле почти любое окно или стекло можно обработать какой-нибудь оконной пленкой. Ключевым моментом является выбор правильной оконной пленки, поскольку не все оконные пленки совместимы или рекомендуются для каждого типа окон. Это так просто. Лучше всего обратиться к нам за помощью и дать рекомендации. Мы можем помочь вам выбрать подходящий продукт для вашего окна и приложения.

Оконная пленка может применяться для окон следующих типов;

• Однослойные или монолитные окна
• Двойные или изолированные окна
• Ламинированные окна
• Закаленное стекло
• Мансардные окна и окна атриумов

Основы оконной пленки | WBDG

Введение

Архитектурная оконная пленка – это продукт для модернизации, предназначенный для улучшения характеристик стекла. Это конструкция из полиэфирной пленки, обычно изготавливаемая из полиэтилентерефталата (ПЭТ). Большинство пленок наносят на внутреннюю поверхность стеклянного окна дома, коммерческого здания или автомобиля. У них есть устойчивое к царапинам покрытие на внешней поверхности для защиты пленки.

Есть много типов оконных пленок. Некоторые из них прозрачные и содержат несколько слоев ПЭТ для защиты от разбивания стекла; другие окрашиваются металлами, красителями или пигментами, чтобы уменьшить пропускаемый через стекло видимый свет и блокировать проникновение тепла от солнца.Существуют даже декоративные оконные пленки, которые могут имитировать вид матового стекла или вытравленных узоров.

Рулон солнцезащитной оконной пленки и внутреннее стекло офисного здания с декоративной пленкой.

Описание

Использование и преимущества архитектурной оконной пленки

Оконная пленка может принести пользу жилым и коммерческим помещениям множеством способов. Одно из самых популярных применений оконной пленки – это контроль климата и энергии. Оконная пленка значительно снижает поступление солнечного тепла через окна, позволяя поддерживать внутреннюю температуру в помещении и устраняя горячие точки.Горячие точки – это перепады температур между одной частью здания и другой, которые встречаются относительно часто. Экономия энергии также приводит к снижению износа и технического обслуживания оборудования HVAC.

Оконная пленка также помогает уменьшить выцветание, блокируя вредные ультрафиолетовые лучи. Ценная мебель, такая как ковры, мебель и произведения искусства, выигрывает от уменьшения количества ультрафиолетовых лучей, проникающих через окна дома или офиса.

Раздражающие блики можно также контролировать с помощью оконной пленки.Оконная пленка – популярный выбор во многих домах и офисных зданиях, где определенные области пространства подвержены сильному солнечному свету, из-за которого неудобно работать или отдыхать.

Здания с устаревшими окнами могут выиграть от оконной пленки. Установка пленки – это недорогой и простой способ улучшить общую эстетику здания или жилого дома.

Декоративные оконные пленки позволяют легко модернизировать существующее стекло с множеством узоров, чтобы дополнить любой интерьер.С помощью декоративной пленки отличительный внешний вид травленого стекла может быть достигнут за небольшую часть стоимости настоящего травленого стекла. Дизайнерские пленки также позволяют создавать частные внутренние стеклянные пространства, сохраняя при этом радушие от света.

Защитные пленки защищают жителей здания от опасностей разлетающегося стекла, удерживая осколки стекла на месте в случае разбития окна, предотвращая серьезные травмы.

Стандартные архитектурные оконные пленки

Общие приложения включают дома, коммерческие здания, торговые площади, рестораны, музеи, школы, детские сады, медицинские учреждения и многое другое.(См. Типы зданий WBDG и типы помещений)

Общие области применения: небоскребы и больницы / медицинские центры, жилые дома и офисные здания.

Основы оконной пленки

Производство оконной пленки

Качественные оконные пленки являются высокотехнологичными и обладают множеством качественных характеристик. Эти особенности включают запатентованные устойчивые к царапинам покрытия, напыленные покрытия или вакуумную металлизацию и пигментацию наночастиц.

Оконная пленка рассчитана на долговечность.Многие производители оконных пленок предлагают гарантию сроком до 15 лет на коммерческое оборудование и на то время, пока человек владеет своим домом для жилых помещений. Эффективный срок службы оконной пленки будет зависеть от типа пленки, типа стекла, конструкции окна, ориентации стекла по компасу и в какой части мира находится здание.

Технология оконных пленок – Компоненты

Характеристики и долговечность выбранной оконной пленки определяется типом и качеством используемых компонентов и конструкции.

Layer C может содержать ингибиторы УФ-излучения для увеличения срока службы.
Источник: EWFA, «Введение в оконную пленочную технологию», 2005 г.

Основные компоненты включают:

a = антиадгезионная пленка с силиконовым покрытием
b = клеевой слой с УФ-ингибитором
c = прозрачная или тонированная полиэфирная пленка
d = клеевой слой
e = металлизированный слой для отвода тепла на прозрачной полиэфирной пленке
f = устойчивое к царапинам покрытие

Protective Release Liner – пленка, обычно полиэфирная, которая используется для покрытия клея и защиты его от загрязнения перед установкой

Клей – высококачественный клей с низкой или нулевой деформацией для приклеивания полиэфирной пленки к стеклу; типы, используемые для автомобильных установок, сохраняют высокую адгезию даже к стеклу с двойным изгибом

Полиэфирная пленка – прочная, прозрачная, высококачественная пластиковая пленка – можно использовать более одного слоя с клеящим слоем для создания многослойной структуры

Покрытие, устойчивое к царапинам – твердое акриловое покрытие, обеспечивающее защиту полиэстера от царапин и истирания

Красители, металлы, сплавы и ингибиторы УФ-излучения добавляются для получения желаемых специфических свойств.

Технология оконных пленок – Производство

Процесс производства пленки состоит из пяти основных процессов, каждый из которых требует особой осторожности для обеспечения высочайшего качества.

1. Покрытие
2. Ламинирование
3. Металлизация или
4. Распыление
5. Раскраска

Покрытие: Материал переносится из контейнера на большой валик, затем с валика на поверхность полиэфирной пленки.Примеры включают устойчивые к царапинам поверхности и клеи.

Ламинирование: Пленка, покрытая клеем, приклеивается ко второй непокрытой пленке с помощью роликовой системы для прижатия двух пленок вместе.

Металлизация: Рулон полиэфирной пленки наматывается на водоохлаждаемый ролик в большой металлической камере, и воздух откачивается для создания вакуума. Металл, обычно алюминий, напыляется на холодную поверхность пленки; очень мало металлов испаряется в вакууме, поэтому для других металлов применяется распыление. Металлизация – это более быстрый процесс по сравнению с напылением.

Распыление: Используется оборудование, очень похожее на металлизацию, но мишень из металла или сплава бомбардируется положительными ионами, чтобы выбить (разбрызгивать) атомы металла из мишени на поверхность холодной пленки. Можно распылять большое количество различных металлов и сплавов. Металлы, используемые при напылении, такие как никель, также могут иметь дополнительную устойчивость к коррозии.

Окраска: Цвета могут быть добавлены к клею перед нанесением на полиэфир (как указано выше), или полиэфирная пленка может быть окрашена в глубокую окраску.Цвет обычно представляет собой смесь разных красителей; как правило, лучшая долговечность достигается при использовании процессов глубокого окрашивания.

Сравнение металлизации полиэфирной (ПЭТ) пленки и распыления полиэфирной (ПЭТ) пленки
Источник: EWFA, “Введение в пленочную технологию”, 2005 г.

Общие сведения об оптических свойствах Солнца

Пять ключевых параметров, которые следует учитывать при выборе оконной пленки, – это видимый свет, видимый свет – проходящий, видимый свет – отраженный внутренний свет, видимый свет – отраженный внешний вид и коэффициент усиления солнечного тепла (SHGC).Понимание всех солнечных оптических свойств пленки поможет дизайнерам, владельцам недвижимости и домовладельцам лучше понять, какой продукт лучше всего соответствует уникальным потребностям каждого объекта недвижимости.

Руководство по солнечным оптическим свойствам пленки

Общая солнечная энергия: вся энергия солнечного спектра, которая достигает нас на поверхности земли. Сюда входят UVA и B, видимый свет и инфракрасная энергия до примерно 2500 нм. Тепло часто относится к общей солнечной энергии.

Общая солнечная энергия: Передано: Общее количество солнечной энергии, которая проходит через стекло в здание.

Общая солнечная энергия: Отражено: Сумма общей солнечной энергии, которая отражается от стекла и направляется обратно наружу. Эта энергия не поступает в здание.

Общая солнечная энергия: Поглощенная: Общее количество солнечной энергии, поглощаемой стеклом.Это нагревает стекло, делая его более горячим на ощупь, и повторно излучает небольшое количество тепла обратно в комнату. Однако большая часть поглощенной энергии не попадает в комнату.

Видимый свет: часть солнечного спектра, содержащая видимый свет, от примерно 370 до 770 нм, содержит все цвета спектра.

Видимый свет – Переданный: количество видимого света, проходящего через стекло в здание.Вот насколько светлая или темная пленка.

Visible Light – Reflected Interior: количество видимого света, которое отражается от внутренней поверхности окна. Это видно, когда стоишь внутри здания и выглядишь наружу. Более высокое значение коэффициента отражения означает, что окно больше похоже на зеркало изнутри.

Visible Light – Reflected Exterior: количество видимого света, которое отражается от внешней поверхности окна.Это видно, когда вы стоите снаружи здания, более высокое значение коэффициента отражения означает, что окно больше похоже на зеркало снаружи.

Коэффициент U (зима): Теплопередача из-за разницы температур снаружи и внутри. Он представляет собой количество тепла, проходящего через 1 кв. Фут стекла за 1 час на каждый 1 градус разницы температур между внешней и внутренней сторонами. Более низкое значение означает, что через него проходит меньше тепла, это обычно представляет интерес, если вы хотите сохранить тепло внутри здания в холодном климате.

Коэффициент излучения: способность поверхности отражать инфракрасную энергию. Для оконной пленки это означает, сколько тепла она будет повторно излучать в комнату. Стекло и пленки с низким E имеют низкий коэффициент излучения, что означает, что они отражают много тепла обратно в комнату, что является желаемым эффектом в холодном климате.

Отклонение ультрафиолетового света: количество УФ-энергии, блокируемой пленкой за счет ее отражения или поглощения. Эта энергия не поступает в здание.

Уменьшение бликов: уменьшение пропускаемого видимого света по сравнению с прозрачным стеклом без пленки.

Световая отдача: отношение пропускания видимого света к пропусканию солнечного тепла для окна. Более высокая световая отдача означает, что пленка имеет высокое тепловыделение, учитывая ее VLT.

Коэффициент затенения: отношение тепла, проходящего через окно с пленкой, к теплу, проходящему через прозрачное стекло без пленки.Меньшее число означает лучший отвод тепла.

Коэффициент увеличения солнечного тепла: аналогичен коэффициенту затемнения, за исключением того, что это значение также учитывает энергию, которая повторно излучается обратно в комнату от нагрева стекла из-за повышенного поглощения. Опять же, меньшее число означает лучший отвод тепла. Это основной показатель эффективности фильма в отказе от солнечной энергии.

Подавление инфракрасного излучения: количество инфракрасной (ИК) энергии, которая блокируется пленкой путем отражения или поглощения.Это значение соответствует всей инфракрасной области солнечного спектра, примерно от 780 нм до 2500 нм.

Общее количество отклоненной солнечной энергии: общее количество солнечной энергии, не попадающее в здание. Это обычно называют отводом тепла.

Глобальная энергетическая среда

По данным Всемирного совета предпринимателей по устойчивому развитию (WBCSD), 40% мировой энергии потребляется коммерческими зданиями. Примерно 1/3 потребляемой мощности коммерческого здания происходит из-за чрезмерной нагрузки на системы отопления, вентиляции и кондиционирования воздуха из-за притока солнечного тепла.

Высокоэффективные оконные пленки могут снизить получение солнечного тепла на 50–75%, часто без существенного изменения эстетики как изнутри, так и снаружи; если только вы не решите достичь определенной цели. Оконные пленки помогают контролировать получение солнечного тепла, контролируя передачу, поглощение и отражение солнечной энергии.

Это простое уравнение: если тепло хранится вне коробки, то на ее охлаждение тратится меньше энергии. Или поперечный, зимой, контролируйте потери тепла с помощью высокоэффективных оконных пленок.

Управление солнечной энергией 101

Думайте об оконной пленке как о фильтре, отражающем или поглощающем большую часть выделяемого тепла, а также других разрушающих элементов солнечной энергии, таких как инфракрасный свет и ультрафиолетовый свет.

И УФ, и ИК невидимы для человеческого глаза, поэтому их блокировка не влияет на желаемый видимый свет через окно. Позволяя при этом проходить частям более желательного видимого света; Оконные пленки с контролем энергии могут улавливать или контролировать вредный УФ- и ИК-свет и фильтровать видимый свет до желаемого уровня.

Переданный – Отраженный – Поглощенный Диаграмма

Спектр видимого света, длина волны

Модернизация и новое строительство

Оконная пленка в качестве решения для модернизации может быть одним из самых быстрых и простых средств ECM (меры по энергосбережению), а также наиболее рентабельным. Что касается новой конструкции, оконная пленка может быть использована для повышения энергоэффективности стекла и / или для достижения желаемого внешнего вида.

Как оконная пленка уменьшает выцветание

Диаграмма причин замирания

На выцветание ткани влияют шесть факторов:

1. Ультрафиолетовый свет
2. Видимый свет
3. Тепло и влажность
4. Химические пары (включая озон)
5. Возраст ткани
6. Стойкость красителя

Прозрачное однослойное стекло (от 1/8 “до 1/4”) отклоняет 23–28% ультрафиолетового света от солнца.Стеклопакеты немного лучше, отбраковка 36–41%. Оконные пленки, установленные на стекле, отражают 95–99% солнечного ультрафиолета. Различные типы прозрачного стекла и оконных систем будут отклонять 13–29% солнечного тепла. С оконными пленками можно получить 80% отвода солнечного тепла.

Никакая оконная пленка не может устранить выцветание. Однако он может обеспечить максимальную защиту от выцветания из-за солнечного ультрафиолета и солнечного тепла. ( Источник, IWFA, http://www.iwfa.com/consumer/FAQs.aspx)

Энергосбережение и энергосбережение

Самая дешевая, чистая и экологически безопасная энергия на планете – это энергия, которую не нужно использовать.Три самых больших области возможностей для экономии энергии в здании: HVAC, освещение и ограждающая конструкция здания.

Большинство компаний начинают с освещения, потому что это быстро, легко и, как правило, рентабельно. Конверт – это наиболее часто упускаемая из виду возможность сэкономить энергию и деньги. Как бы просто это ни звучало, выключение света, отсутствие ненужных поездок и съемка окон – простые, экономичные и пассивные способы экономии энергии и компенсации выбросов парниковых газов.

Программы сертификации зданий

Некоторые из основных программ сертификации коммерческих зданий, действующих в США: ENERGY STAR Министерства энергетики США, LEED (Лидерство в области энергетики и экологического проектирования) Совета по экологическому строительству США (USGBC) и GreenGlobes. Оконная пленка может помочь улучшить оценку здания в этих программах и даже может быть решающим фактором, позволяющим зданию получить сертификат.

Сертификация зданий ENERGY STAR

Для оценки сертификации зданий ENERGY STAR используется 100-балльная шкала.Оценка основана на четырех критериях: потребление коммунальных услуг, тип здания, размер здания и местоположение здания. Для сертификации требуется 75 баллов. Шкала используется для оценки эффективности здания по сравнению с аналогичными зданиями по всей стране.

Оценка здания может значительно различаться, а эффект оконной пленки может быть большим или маленьким. Оконная пленка, снижающая потребление электроэнергии на 10% в год, может добавить 6 баллов к баллу ENERGY STAR здания в Бостоне и 8 баллов зданию в Лос-Анджелесе.Трудно предсказать, какой будет балл улучшения, но он может быть достаточно значительным, чтобы подтолкнуть здание к минимуму в 75 баллов для сертификации, а также открыть больше доступных баллов в сертификации LEED, как описано ниже.

Как оконная пленка получает баллы для сертификации LEED?

Оконная пленка

, контролирующая солнечные лучи, может получить баллы в следующих трех категориях для сертификации LEED – Энергия и атмосфера – Оптимизация энергоэффективности (1–18 баллов, зарабатывайте столько же баллов, сколько получено в рейтинге Energy Star для здания), Качество окружающей среды в помещении (1 балл), дневной свет и виды (1 балл).

Сертификат NFRC для оконной пленки

Оконная пленка теперь сертифицирована Национальным советом по рейтингам окон (NFRC). NFRC – это некоммерческая организация, которая администрирует единственную единую независимую систему оценки и маркировки энергетических характеристик окон, дверей, световых люков и навесных изделий.

Программы энергетического анализа

Существует три программы энергетического анализа, которые используются вместе для определения экономии энергии, доступной для конкретного здания: Optics, WINDOW и Efilm.

Optics – это программа, которая обращается к Международной базе данных по остеклению (IGDB). IGDB – это хранилище всей информации NFRC по остеклению, стеклу и пленкам. Эта программа используется для создания комбинаций пленки и стекла, которые затем можно использовать в «ОКНЕ» для добавления рамок, разделителей и газов для моделирования окна. Окна, созданные в “WINDOW”, затем используются в программе анализа энергии Efilm.

Что такое Efilm?

Efilm – это программа, специально разработанная для производства оконных пленок.Он анализирует, как изменяется потребление энергии с добавлением оконной пленки.

Программное обеспечение работает на движке моделирования EnergyPlus 8.0 Министерства энергетики США. Он похож на eQuest и был заказан Международной ассоциацией оконных пленок (IWFA) и несколькими крупными производителями оконных пленок.

Efilm создает 3D-модель здания, используя определенные параметры здания, такие как:

• Размер, форма, возраст здания
• Тип дома
• Местоположение и годовые погодные условия
• Системы отопления, вентиляции и кондиционирования воздуха
• Освещение, наличие, загрузка оборудования и графики
• Использование горячей воды
• Внешнее и внутреннее строительство здания
• Органы управления дневным освещением

Пример 3D-моделирования с использованием Efilm

График затрат на электроэнергию для здания

Оконная пленка и защита и безопасность

Защитные оконные пленки были протестированы на соответствие многим признанным стандартам, таким как базовые рейтинги личной безопасности, такие как ANSI Z97. От 1 до крупномасштабного предотвращения взрыва (GSA).

ANSI Z97.1 – это стандарт, устанавливающий спецификации и методы испытаний безопасных свойств материалов для остекления (материалы для остекления, разработанные для повышения безопасности и снижения вероятности порезов и колющих повреждений при разрыве материалов остекления в результате контакта с человеком) как используется для всех строительных и архитектурных целей.

GSA-TS01-2003 идет дальше, стандартизируя испытания под давлением струи. Этот стандарт испытаний предназначен для обеспечения адекватной меры стандартизации и обеспечения качества при испытании оконных систем, включая, помимо прочего, остекление, герметики, сиденья и уплотнения, рамы, крепления и все приспособления и / или вторичные улавливатели или удерживающие механизмы, предназначенные для снизить опасность разлетающихся стекол и мусора.Этот стандарт является единственным протоколом испытаний, с помощью которого должны оцениваться взрывозащищенные окна и связанные с ними технологии и продукты для снижения опасностей на объектах, находящихся под контролем и ответственностью Управления общего обслуживания США (GSA).

Защитные пленки могут улучшить все типы остекления с точки зрения защиты от взрывов. Отожженное, закаленное и даже многослойное стекло может быть небезопасным при взрыве. Защитная пленка может быть прикреплена к стеклу, а также, при необходимости, к раме, чтобы удерживать комбинацию пленки / стекла, предотвращая попадание стекла в здание.

Защитные пленки защищают человеческие жизни от случайных и умышленных травм с момента их появления в 1970-х годах. Они предлагают защиту от криминального вторжения, стихийных бедствий, антропогенных катастроф, промышленных аварий, взрывов бомб, краж со взломом и многого другого.

Пример 1 – Модернизация здания

Задача: Сарасота 1960-х годов, Флорида, необходимо было модернизировать экстерьер здания. Здание было украшено рядами темно-зеленого смотрового стекла между рядами непрозрачного зеленого стекла, что создавало устаревший вид.

Решение: Стекло площадью 38 000 кв. Футов покрыто внешней серой пленкой, что создает более современный и целостный вид.

Результаты: Здание выглядит на 30 лет моложе, а потребление электроэнергии сокращается более чем на 200 000 киловатт-часов каждый год, что позволяет сэкономить тысячи на расходах на охлаждение.

Пример 2 – Повышенный комфорт

The Challenge: Ресторан, расположенный на арене и имеющий стеклянную стену площадью 4 603 кв. Фута, испытывал дискомфорт у посетителей из-за горячих точек и бликов.

Решение: Солнцезащитная пленка, которая соответствовала существующим окнам в других частях арены, была применена для регулирования температуры и уменьшения бликов.

Результаты: Посетители больше не запрашивают пересадку, что экономит время персонала и повышает общую эффективность ресторана.

Пример 3 – Безопасность и защита

Задача: Больнице необходимо было найти способ предложить своим пациентам защиту от разлетающихся стекол в случае стихийных бедствий или техногенных катастроф, а также защитить современное медицинское оборудование стоимостью в миллионы долларов от повреждать.

Решение: Пленка толщиной 15 и 8 мил была установлена ​​вместе с различными системами крепления для удовлетворения различных требований больницы. Пленка предназначена для удержания вместе осколков стекла и вместе с системами крепления обеспечивает круглосуточную защиту от вандализма, суровых погодных условий, террористических актов и несчастных случаев на производстве.

Результаты: Благодаря дополнительному уровню безопасности в учреждении сотрудникам больше не нужно тратить время на перемещение пациентов, когда угроза приближается, потому что они знают, что окна закрыты.Это особенно важно для пациентов, находящихся в отделениях интенсивной терапии и не имеющих возможности безопасно перемещаться. Ценное медицинское оборудование больницы теперь лучше защищено окнами.

Дополнительные ресурсы

Ассоциации и организации

• Американская ассоциация производителей архитектуры (AAMA) – Торговая ассоциация фирм, занимающихся производством и продажей компонентов оконных проемов зданий и сопутствующих товаров.
• Efficient Windows Collaborative – Предоставляет информацию о преимуществах энергоэффективных окон в домах по всей территории США.Этот сайт спонсируется Министерством энергетики США.
• Флоридский центр солнечной энергии – Исследовательская группа по фенестрации. Эта группа изучает эффективность систем фенестрации. Основное внимание уделяется получению солнечного тепла и его влиянию на затраты энергии на отопление и охлаждение.
• Международная ассоциация оконных пленок – объединенное отраслевое объединение дилеров, дистрибьюторов и производителей оконных пленок, которое способствует росту индустрии оконных пленок, проводя исследования, влияя на политику и повышая осведомленность о оконных пленках.
• Национальный совет по рейтингам теплоизоляции (NFRC) – некоммерческое государственное / частное сотрудничество производителей, строителей, проектировщиков, разработчиков требований, должностных лиц, отвечающих за соблюдение нормативных требований, потребителей, коммунальных служб и регулирующих органов, работающих над национальной системой оценки энергоэффективности продуктов с теплоизоляцией.
• Национальная стекольная ассоциация

Инструменты проектирования и анализа

Свойства окна

Стратегии проектирования окон

• Коммерческое и институциональное —Чтобы проанализировать влияние различных площадей окон и свойств стекла, исследуйте:
  • Вычислительная гидродинамика (CFD) – этот усовершенствованный компьютерный метод анализа может помочь проанализировать влияние сложных систем фенестрации на воздушные потоки и характер внутренней вентиляции.Для получения дополнительной информации: CFD Online
  • DOE – 2.1 – ПО для ежечасного моделирования зданий, предназначенное для анализа сложных многозонных зданий. Доступно: Исследовательская группа моделирования, Национальная лаборатория Лоуренса Беркли.
  • PowerDOE – аналогично DOE-2 с оконным интерфейсом. Доступность: DOE2.com
  • Skylight Handbook – метод ручного расчета оптимального дизайна светового люка, разработанный Национальной лабораторией Лоуренса Беркли (LBNL). Распространяется AAMA (код продукта SHDG-1-88).
  • VisualDOE – аналогично DOE-2 с интерфейсом окна. Распространяется Charles Eley Associates.
• Жилой — Чтобы проанализировать влияние различных областей окна и свойств стекла, рассмотрите:

Прочее

Производители оконных пленок

• 3M – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.
• Eastman Chemical Company Advanced Materials – Performance Films – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.
• Hanita Coatings – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.
• Johnson Laminating & Coating Inc. – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.
• Madico, Inc. – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.
• Saint-Gobain Solar Gard LLC – Производитель солнцезащитных, защитных, автомобильных и декоративных оконных пленок.

Публикации

прочие

Можно ли наклеить оконную пленку на окна с двойным остеклением? | Тонировка окон дома

Короче да . Окна с двойным остеклением, изоляционное стекло (IG), также известное как стекло с двойным остеклением, может иметь оконную пленку, применяемую как в коммерческих, так и в жилых помещениях.

Конструкция с двойным остеклением требует осмотра перед нанесением оконной пленки. Стеклоизолирующее стекло производится в нескольких вариантах, поэтому нанесение пленки может быть сложной и даже опасной задачей, если ее установить не на ту панель.

Какая пленка лучше всего снижает тепло?

Не существует фиксированной оконной пленки для лучшего отвода тепла; вы должны учесть несколько вещей, прежде чем применять оконную пленку для отвода тепла, особенно когда вы используете пленку на двойном стекле или стеклопакете.

Лучшая оконная пленка для снижения нагрева основана на требованиях к освещению (устанавливаемых клиентом), а также на некоторых критических переменных, которые необходимо уяснить перед выбором пленки.

Вот список наших материалов для ознакомления: Щелкните здесь

Перед нанесением оконной пленки необходимо учесть следующие параметры:

Какое у вас стекло?

• Закаленное стекло или упрочненное стекло изготавливается путем экстремального нагрева и быстрого охлаждения стекла; закаленное стекло обычно намного тверже и прочнее , чем стандартное стекло. Огромным преимуществом закаленного стекла является способность выдерживать умеренное нагревание (470 ° F) .
• Отожженное стекло , часто называемое стандартным стеклом , – более мягкое стекло, которое было термически обработано, а затем медленно охлаждается для снятия внутренних напряжений. Отожженное стекло имеет тенденцию разбиваться на более длинные и большие патроны и часто бывает зазубренным и острым , что может привести к серьезным травмам. Отожженное стекло обычно используется, когда прочность или безопасность не важны, а цена важна.
• Многослойное безопасное стекло – это высший стандарт безопасности.Многослойное безопасное стекло изготавливается путем склеивания двух частей отожженного стекла с внутренним виниловым слоем. Виниловый слой скрепляет каждую стеклянную панель, если стекло разбито или пронзено. Многослойное стекло также может быть изготовлено с двумя закаленными стеклами.

Какие окна у вас одинарные или двойные?

• Окна с двойным остеклением – Окна с двойным остеклением – это два стекла, разделенные промежуточным материалом. Прокладка обычно включает материал, предназначенный для поглощения влаги .Между этими двойными стеклами находится воздушный карман , заполненный инертными газами . Обычно используется аргон, но иногда это даже «сухой воздух», эти газы повышают термический КПД и рабочие характеристики стеклопакета . В целом, это означает, что на меньше тепла может поступать и выходить из , что означает более прохладный или теплый дом или офис без чрезмерного использования кондиционеров. Помимо пространства между панелями, также помогает включение материалов с низкой проводимостью (Low-E).
• Однослойные окна дешевле и хуже по своим характеристикам, чем двухкамерные.Однопанельные окна часто являются отличным кандидатом в качестве оконной пленки, поскольку вы можете значительно улучшить их производительность, применив оконную пленку.

Есть ли у ваших окон низкоэмиссионное покрытие?

• На рисунке ниже (изображение структуры двойного стекла) показано, как проверяется двойное остекление. Имеется четыре участка поверхности, и на 3 из четырех может быть нанесено низкоэмиссионное покрытие, предварительно нанесенное во время изготовления устройства.

1. Поверхность никогда не наносится с покрытием low e.
2. Поверхность 2 – это наиболее распространенная поверхность, на которую наносится покрытие с низким коэффициентом излучения.
3. Поверхность 3 – вторая по популярности поверхность с покрытием с низким коэффициентом излучения.
4. Поверхность четыре – наименее популярная поверхность. Покрытия с низким E, наносимые в процессе производства. Оконные пленки, обычно устанавливаемые на четвертой поверхности, и оконные пленки с низким энергопотреблением также наносятся на эту поверхность, если их не существует, или необходимо улучшить характеристики.

Стекло с двойным стеклом

Как работает Low-E Glass, и стоит ли беспокоиться о нанесении пленки?

Как работает Low-E Glass Окна Low-E Glass

работают так же, как оконная пленка, отражая и поглощая солнечную энергию.Важно не наносить оконную пленку на ту же панель, что и покрытия с низким энергопотреблением, поскольку она может перегреться, что приведет к нарушению герметичности и поломке.

Оконная пленка Изготовляет заявление об отказе от ответственности за разбитие стекла и нарушение герметичности.

Ниже приводится общее руководство по тому, что производители оконной пленки перечисляют в качестве отказа от ответственности за аннулирование гарантии или ответственности, если дилер оконной пленки применяет тонировку окон к неправильному типу стекла.

1. Текстурированное , с проволочным соединением или просвет стекло
2. Любое стекло с более чем одной тонировкой окон
3. Любое окно, в котором между стеклом и системой обрамления виден свет
4. Любое пластик или поликарбонаты
5. Четырехслойное остекление Стеклопакеты (IG)
6. Подвесная пленка Стеклопакеты (IG)
7. Стекло с краской , надписи, винил графика или другие орнаменты
8. Любые одинарное стекло с частичной укладкой пленки , где пленка должна быть установлена ​​от края до края
9. сколы , Повреждены, поцарапаны или трещины стекло
10. Стекло с бетоном обрамление
11. Стекло с металлическим каркас с без газа комплекты или уплотнения
12. Стекло с обрамлением Герметик или Прокладки , утратившие упругость
13. Разбитое стекло или изолированное Стекло (IG) повреждение перед пленка установка
14. Любое коммерческое или жилое здание с историей из стекла поломка и / или нарушение герметичности проблем
15. Любая пленка нанесена до spandrel стекло

Тонировка окон – контрольный список

Контрольный список, предоставляемый дилерам для предотвращения поломки или повреждения уплотнения

Лист для проверки окон для тонирования окон Зеленый = безопасно Красный = небезопасно Желтый = требуется одобрение производителя

Указания производителей пленки для стекла

У каждого производителя есть свой контрольный список пленки для стекла.Эти контрольные списки пленки для стекла предназначены для информирования их дилеров о том, какие пленки следует использовать при идентификации стеклопакета.

Производители просят продавцов оконных пленок во время консультации проверить стекло на соответствие условиям, указанным выше.

Если продавец оконной пленки не может точно идентифицировать стекло, гарантия, продленная производителем оконной пленки, становится недействительной из-за недостаточной осмотрительности со стороны дилера. Неосведомленные или неинформированные клиенты часто остаются в стороне, если происходит что-то вроде разбития стекла.

Заключение

В заключение, оконная пленка может быть применена к окнам с двойным остеклением. Важно соблюдать меры предосторожности, упомянутые выше, и тщательно осматривать стекло, чтобы снизить уровень риска при использовании оконной пленки на стеклопакетах, особенно с низкоэмиссионным покрытием.

Если рассматривать финансовые показатели, оконная пленка часто является лучшим выбором, так как это лучший результат за ваши с точки зрения производительности, а также стоимости.

Если у вас есть какие-либо вопросы, касающиеся окон с двойным стеклопакетом и применения оконной пленки, подумайте о том, чтобы связаться с нашим дружелюбным персоналом и поговорить с ними.

Все о стеклопакетах из подвесной пленки

Почему оконные стеклопакеты с подвесной пленкой могут изменить правила игры

Подвесные стеклопакеты с изоляционными стеклами – это разумный способ сделать окна сверхвысококачественными с изоляционными свойствами до R-17, не добавляя слишком большого веса для оконных рам, чтобы справиться с . Поскольку воздух является изолятором, захват его (или газа) между двумя или более стеклянными панелями или даже пленкой увеличивает значение R.Это, конечно, помогает сохранять в домах тепло зимой и прохладу летом, особенно при осторожном использовании оконных покрытий или пленок с низким уровнем выбросов (low-e) в сочетании с пассивным солнечным дизайном дома.

Стандартные окна пассивного дома с тройным остеклением можно найти в более эффективных домах, но вы не увидите много окон с четырехкамерным остеклением. Отчасти причина в том, что чем больше стекла вы добавляете, тем тяжелее становятся окна. Дополнительный вес третьего оконного стекла часто требует более прочной системы обрамления, а добавленный вес также создает большую нагрузку на рабочие механизмы окна.Таким образом, наряду с утяжелением и использованием на треть больше стекла, окна с высокими эксплуатационными характеристиками также могут стать немного дорогими.

Но не поймите нас неправильно, окна лучшего качества с высокими эксплуатационными характеристиками стоят своих денег. Окна – самое слабое место в ограждающей конструкции здания (по крайней мере, можно было бы надеяться), поэтому мы использовали окна с тройным остеклением, наполненные аргоном, для пассивных домов, когда строили наши экспериментальные высокопроизводительные демонстрационные дома: например, LEED Platinum Kenogami House , LEED V4 Platinum Edelweiss House и LEED Platinum S-1600 Wakefield House с солнечным обогревом воздуха.

Что такое оконные стеклопакеты с подвесной пленкой?

То, что нам лично еще предстоит попробовать, – это окна из подвесной пленки (иногда их называют окнами из подвесной пленки с покрытием), но технология и принцип, лежащие в основе них, безусловно, выглядят интересными, теперь, когда причина первоначальных неудач, похоже, была устранена.

Стеклянные окна с изоляцией из подвесной пленки повышают уровень изоляции окна за счет создания дополнительных герметичных воздушных камер внутри двух внешних оконных стекол с одной или несколькими полимерными пленками внутри, находящимися под натяжением.Пленки действуют примерно так же, как стекло, разделяя камеры с воздухом, но каждое «стекло» окна с подвешенной пленкой практически невесомо.

И эти пленки могут обладать особыми свойствами для улучшения характеристик окон, отсюда и название «окна с подвесной пленкой с покрытием» . Некоторые из этих стеклопакетов могут даже выглядеть одинаково – но иметь разные свойства – в зависимости от того, нужно ли оптимизировать солнечное усиление или общего значения изоляции.

При использовании пассивной солнечной энергии в доме с нулевым потреблением энергии, например, правильный выбор окон, выходящих на юг, может дать больше тепла днем, чем потерять ночью, на целых 50%, поэтому ищите высокий SHGC с наивысшим возможным значением R или его противоположное наименьшее возможное значение U .

На северном фасаде никогда не бывает солнечного тепла, поэтому выбирайте максимальное значение R, которое вы можете найти, точка. На восточном и западном фасадах сочетание высокого R-значения и низкого коэффициента солнечного тепла [SHGC] лучше всего для предотвращения перегрева летом, если окна не затенены от прямых солнечных лучей, и в этом случае обработайте их. как окно, выходящее на север.Лучшие советы по выбору высокопроизводительных окон см. Здесь.

Подвешивание теплоотражающей пленки с низким коэффициентом излучения (low-e) и покрытием внутри стеклопакета с четырьмя изолирующими полостями внутри герметичного воздушного пространства. Изображение любезно предоставлено Southwall Technologies

Результатом выбора правильного стеклопакета с подвесной пленкой является стеклопакет с супер изоляцией, которое весит меньше, чем высококачественное окно с тройным остеклением, но имеет как минимум третью воздушную камеру. и немного более высокое значение R.

В некоторых случаях окна с подвесной пленкой могут быть просто ответом на самые высокие требования к окнам в зоне холодного или жаркого климата. Они могут весить меньше, стоить меньше, их легче транспортировать и устанавливать. И вы можете добавить больше изоляции, добавив больше слоев пленки: канадский производитель застекленных стеклопакетов LiteZone Glass Inc заявляет значение R 17 для 8 слоев, что очень удобно для помещений с высокой влажностью. такие как ванные комнаты и кухни.

Это также может быть полезно для домашних теплиц и соляриев, где вы хотите уменьшить конденсацию и колебания температуры, которые могут быть настолько стрессовыми для тропических растений и людей.Вероятно, это одна из причин, по которой компания LiteZone Glass Inc получила награду «Продукт года» от CaGBC за свои стеклопакеты с подвесной пленкой LiteZone®.

Добавленные пленки делают окна с подвесной пленкой одними из самых эффективных окон, доступных на рынке, по крайней мере, с точки зрения теплоизоляции. Поэтому, если цель состоит в том, чтобы построить пассивный дом или дом с нулевым энергопотреблением в любой области с экстремальными климатическими условиями – или вы хотите построить дом с окнами больших размеров, как на фотографии в заголовке, – тогда, вероятно, будет целесообразно получить расценки на окна с подвесной пленкой. хороший план.

Возможные недостатки подвесных окон

Как обычно бывает с необычными строительными изделиями, которые, кажется, значительно превосходят конкурентов, окна с подвесной пленкой имеют потенциальные недостатки. Сплошное стекло не мнется, поэтому с него всегда будет хорошо видно. Это не всегда происходило с ранними попытками строительства окон с изоляционными стеклами из подвесной пленки. Были случаи, когда в интерьере возникала рябь, вызывающая волнистый вид, а также отказы герметичных стеклопакетов, вызывающие проблемы с конденсацией на окнах.

Разумеется, там указывали пальцем на то, как это произошло, установщики обвиняли производителей, и наоборот. Во время производства пленка натягивается и не показывает никаких признаков своего существования, но вполне понятно, что если окно установлено с неравным давлением в одном углу, оно может немного ослабнуть, особенно потому, что стекло является жидким и ” течет “с течением времени”.

Некоторые эксперты пришли к выводу, что оригинальные подвесные пленочные окна, представленные на рынке, были изготовлены из материалов, которые имели разную скорость расширения и сжатия, что приводило к дополнительному износу материалов, приводило к нарушениям герметичности и вызывало ослабление пленки. этот волнистый вид, который был неприемлем абсолютно никому.

Но даже если морщинка не появится сразу, она все равно может появиться со временем. За сколько лет полимерная пленка сможет выдержать суровые климатические условия? Поскольку стекло не задерживает все солнечное ультрафиолетовое и коротковолновое излучение, сколько ударов оно выдержит, прежде чем оно разрушится? И если вы думаете о производительности этих окон со всеми этими 8 слоями, упомянутыми выше, ожидайте падения значения видимого пропускания (VT), что означает меньшее проникновение света.

Какие окна лучше тройные или стеклопакеты?

Нет четкого ответа на вопрос, «какие окна лучше всего подходят для вашего дома», будь то новый дом или вы меняете старые окна при ремонте дома. Слишком много переменных, чтобы дать универсальный ответ, но это относится к каждому компоненту высокоэффективного зеленого дома.

Преимущества подвесных окон из пленки очевидны – ничего себе, даже не планировал, что оно только что вышло 🙂
Но да, преимущества очевидны – это более легкие окна с более высокими значениями R.Что может иметь значение, так это качество конструкции, поэтому я хотел бы очень откровенно обсудить с производителем окон ожидаемый срок службы их продукции, если у них была проблема со складками пленки, и что, по их мнению, вызывает это. Кроме того, убедитесь, что вы знаете, как правильно устанавливать окна с высокой производительностью.

Важно знать также о гарантии на все компоненты окон – пленки, уплотнители и фурнитуру для открывания окон. LiteZone® предлагает 25-летнюю гарантию на их герметичные стеклопакеты с подвесной пленкой и включает защиту от:

• отказы пломбы;
• ухудшение состояния подвешенных пленок;
• скопление влаги внутри стеклопакета;
• любое заметное ухудшение тепловых характеристик стеклопакета.

Уменьшат ли окна с подвесной пленкой образование конденсата?

Конденсация на окнах в домах – это результат встречи влажного воздуха с холодной поверхностью. Уровень конденсации будет зависеть от температуры застекленных поверхностей ваших окон , внешней температуры и уровня влажности в вашем доме. Подвесные окна из пленки * могли бы или могли бы иметь меньше конденсата, если бы температура внутреннего стекла была выше. А если воздушных камер побольше, ну и теплее должно быть! Мы пришли к выводу, что стеклопакеты с подвесной пленкой должны уменьшать образование конденсата.

Кто производит оконные стеклопакеты из подвесной пленки?

Поскольку стеклопакеты с изоляционной подвесной пленкой подходят практически к любым стандартным системам обрамления с тройным остеклением, разработанным для стеклопакетов толщиной от 1,50 до 2,25 дюйма, спросите у любого производителя стеклопакетов предложение для включения этого типа стеклопакета. . В качестве альтернативы, для неоткрывающихся застекленных областей – можно установить некоторые стеклопакеты с подвесной пленкой в ​​качестве безрамного варианта прямо в высокоэффективную конструкцию стены – см. Следующие подробные чертежи.

Как установить герметичные элементы с подвесной пленкой прямо в стену – детали архитектуры

Оконные пленки 3M блокируют тепло и УФ-лучи без темного оттенка

Несколько недель назад 3M пригласила нас на демонстрацию своей автомобильной продукции. Помимо того, что это событие было предлогом для выхода из офиса, это мероприятие дало нам возможность подробно ознакомиться с некоторыми из менее известных продуктов 3M. Хотя все продемонстрированные продукты служат для улучшения внешнего вида автомобиля, у каждого из них есть и практическое применение.Например, виниловая пленка 3M служит съемным защитным покрытием для краски вашего автомобиля, а также придает ей характерный вид. Система восстановления линз фар, хотя и способна вернуть пожелтевшие пластиковые корпуса фар до почти исходного состояния, также восстанавливает световой поток до более приемлемых уровней.

Но из всех предложений 3M, представленных в тот день, наибольший интерес вызвала линейка пленок для автомобильных окон Crystalline. В то время как в оттенке окон нет ничего нового, стекла Crystalline от 3M на несколько оттенков светлее, чем ваш средний оттенок окон – на самом деле, почти прозрачные – и, как утверждается, отражают столько же энергии, если не больше.По словам Джона Хэнбери, менеджера по маркетингу подразделения возобновляемых источников энергии 3M, прозрачные оконные пленки были разработаны в основном для водителей, которые хотели воспользоваться преимуществами тонирования без необходимости затемнять свои окна, что потенциально могло снизить видимость в ночное время. Законы штата, касающиеся тонировки окон, также были фактором, поскольку во многих штатах запрещается все, что имеет менее 50% VLT (пропускание видимого света). Другими словами, 3M хотела предложить пленку, которая пропускала бы свет, но не пропускала бы тепло и УФ-излучение.

Несмотря на то, что прозрачные оконные пленки 3M присутствуют на рынке уже около четырех лет, они не привлекли особого внимания автомобильной прессы. Возможно, это не такая захватывающая инновация, как что-то вроде восьмиступенчатой ​​коробки передач, тем не менее, разработка прозрачной оконной пленки, подобной этой, имеет большое значение. Чтобы лучше продемонстрировать способность пленки отводить тепло, компания 3M установила стол с небольшими галогенными лампами, каждая из которых имела несколько стеклянных направляющих, которые можно было вставить перед лучом лампы.Каждое слайд было ламинировано другой пленкой, одна из которых оставалась открытой в качестве контроля. Размахивая рукой над простым стеклянным предметным стеклом, можно было почувствовать, как тепло лампы проходит сквозь него практически беспрепятственно. Когда вы вставляли слайд с нанесенным традиционным оттенком, наблюдалось заметное уменьшение тепла, излучаемого лампой. Прозрачная пленка 3M, которая выглядела не намного темнее, чем обычное стекло, казалось, еще больше снижает нагрев. Хотя эта демонстрация произвела на нас впечатление на основе ощущений, она не сказала нам, насколько точно были эффективны фильмы.

Для этого технические специалисты 3M были готовы ответить на вопросы относительно производительности серии Crystalline. По данным 3M, прозрачные пленки компании пропускают от 40 до 90 процентов видимого света в автомобиль, в зависимости от того, какой класс выбран. Также от того, какой класс выбран, зависит количество отклоненной солнечной энергии, которое колеблется от 34 до 60 процентов. Для сравнения: самый темный традиционный оттенок 3M отклоняет только 45 процентов солнечной энергии, пропуская только 6 процентов видимого света.Хотя количество пропускаемого света и тепла варьируется, 3M утверждает, что все пленки в линейке Crystalline отражают 99,9% УФ-излучения и от 90 до 97% инфракрасного излучения. Поскольку эти пленки значительно снижают воздействие УФ-лучей, они рекомендованы Фондом борьбы с раком кожи в качестве эффективной защиты от ультрафиолетового излучения, которое он определяет как ведущую причину рака кожи.

Уменьшение количества тепла, попадающего в салон автомобиля, на 60 процентов может означать разницу между сносно теплым сиденьем или ожогом руки о рычаг переключения передач.Таким образом, возможно, что в кабине, в которой не так жарко, не нужно было бы включать кондиционер так часто или с такой высокой скоростью. Если система переменного тока не должна работать так сильно, значит, и двигатель не должен работать так же интенсивно. Хотя это правда, что сокращение использования переменного тока улучшит экономию топлива, в настоящее время у 3M нет данных о том, насколько сильно. Однако Джон Хэнбери из 3M говорит, что количественные испытания экономии топлива могут проводиться на одном из международных объектов компании.

Любой, кто много водит машину – по работе или нет, – скорее всего, оценит более низкую температуру в салоне и отсутствие необходимости использовать солнцезащитный крем в машине.При стоимости от 500 до 800 долларов установка оконных пленок 3M не из дешевых. Но если фильмы обеспечивают все перечисленные выше преимущества, а также могут быть доказаны более высокие показатели расхода топлива, это может оправдать затраты. В эпоху, когда средняя цена на газ по стране растет на четыре доллара за галлон, важна каждая мелочь.

Просмотреть все 10 фото

Оконные пленки – InterNACHI®

Ник Громицко, CMI® и Кейт Тарасенко

Домовладельцы и владельцы бизнеса могут использовать ряд методов для «озеленения» своей внутренней среды, чтобы сделать интерьер более комфортным и снизить затраты на отопление и охлаждение.Один из методов – установка оконной пленки. Оконная пленка представлена ​​в трех основных категориях. Потребителям больше всего знаком тонированный материал типа целлофана, который можно наносить временно или использовать по мере необходимости, например, в убирающихся оттенках, уменьшающих блики. Он также может быть полупостоянным, например тонирование окон, которое наносится непосредственно на окна и остается на месте. Он также может быть перманентным, как, например, продукт Heat Mirror ™, который отличается от обычных пленок и оттенков. Их цены варьируются от довольно недорогих до очень дорогих.Инспекторы InterNACHI могут узнать больше о различных типах доступных технологий оконных пленок, а также об их эксплуатационных характеристиках, что может быть полезно, когда придет время дать рекомендации своим клиентам после энергоаудита.

Оконную пленку или тонировочную пленку можно приобрести в хозяйственных магазинах в длинных рулонах. Это относительно недорого, и домовладелец или владелец бизнеса может наносить его непосредственно на окна, чтобы обеспечить затенение, не блокируя весь солнечный свет.Это тот же тип тонировки, что и на окнах автомобилей. Иногда на окна наносят толстую оконную пленку, чтобы они не разбились на опасные осколки в случае удара. Большинство оконных пленок можно разрезать по размеру и форме и удалить паром или бритвой со спиртом. Покрытия

Heat Mirror ™ и low-E устанавливаются на заводе и являются постоянными. Heat Mirror ™ – это прозрачная трехслойная полиэфирная пленка, которая пропускает свет через стеклопакеты (IGU), отражая длинноволновую инфракрасную энергию.Он был разработан Southwall Technologies в 1980 году для уменьшения количества солнечного тепла, передаваемого в дом или коммерческое здание, повышения комфорта жителей и снижения затрат на электроэнергию.

Heat Mirror ™ может быть установлен внутри стеклопакета в различных конфигурациях (одна, две или три пленки с покрытием, без покрытия или стекло с низким E-покрытием) для обеспечения энергосбережения в диапазоне от R-6 до R-20. для того, чтобы соответствовать уникальным требованиям коммерческого и жилого нового строительства и ремонта.Обозначения включают двузначное число, которое представляет количество света, проходящего через пленку с покрытием. Например, Heat Mirror ™ 22 предназначен для блокирования большего количества инфракрасного света, чем Heat Mirror ™ 88.

Полиэфирная пленка делит пополам слой аргона или криптона, который заполняет зазор между двумя стеклянными панелями, создавая дополнительное воздушное пространство, которое значительно улучшает R-ценность окна и связанные с этим расходы на отопление и охлаждение. Инспекторы и домовладельцы могут запутаться в отношении свойств Heat Mirror ™ и других экологически чистых продуктов, которые обычно наносятся на окна, например, низкоэмиссионных покрытий, которые также используют отражающий слой для отражения инфракрасной энергии.Однако низкоэмиссионная пленка изготавливается из металла или оксида металла, а не из полиэстера, и физически наносится на поверхность стекла. В отличие от Heat Mirror ™, низкоэмиссионное покрытие не увеличивает количество воздушных пространств в стеклопакете. Споры о том, какая из них лучше, продолжались многие годы, причем сторонники с каждой стороны указывали на недостатки и неэффективность другого продукта. Эти две конструкции иногда объединяются в один и тот же стеклопакет для дополнительной защиты от потерь тепла или инфракрасной энергии.

Амори Ловинс – житель Колорадо, который платит 0 долларов за электроэнергию за один из самых зеленых домов на планете, согласно MSN Money. Heat Mirror ™ и другие функции энергосбережения (многие из которых описаны в обширной базе данных InterNACHI) позволили Ловинсу собрать 28 банановых культур в его домашних банановых джунглях без помощи центрального отопления, несмотря на то, что его поместье в Скалистых горах каждую зиму переживает минусовые метели. Планируется также установить Heat Mirror ™ в 6 500 окнах Эмпайр-стейт-билдинг в рамках проекта энергетической модернизации здания.Согласно BusinessWire, установка Heat Mirror ™ в окнах самого высокого здания Нью-Йорка снизит затраты на электроэнергию на 400 000 долларов, вдвое сократит приток солнечного тепла и улучшит R-значения окон с R-2 до R-8. Помимо небоскребов и альпийских банановых джунглей, большинство оконных пленок Heat Mirror ™ можно найти в обычных жилых и коммерческих зданиях, хотя это один из самых дорогих доступных вариантов.

Инспекторы InterNACHI могут следить за более старыми типами Heat Mirror ™, которые склонны к обесцвечиванию, деформации, хрупкости и повреждению уплотнения.Одним из таких дефектов является пожелтение, вызванное загрязнениями, которые попадают на пленку до того, как она запечатывается внутри стеклянных панелей. Сморщивание также является проблемой для более старых моделей Heat Mirror ™, как вы можете видеть на прилагаемой фотографии. Эти проблемы в основном были решены в последние годы, поскольку Southwall исправила производственные ошибки и более внимательно изучила своих лицензированных дистрибьюторов.
