Тех карта на шумоизоляцию стен – 60 фото и 3 видео

Содержание

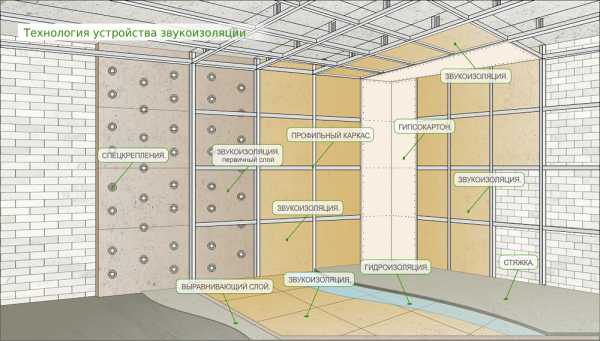

Технология устройства звукоизоляции

Необходимые инструменты: ножницы по металлу, дрель, лазерный уровень.

Необходимые черновые материалы: соединительные крепежи, профиль 60х28 мм, краб, ГКЛ, саморезы, направляющая 27х28 мм, П-образный подвес, спицы для подвеса, веревка, звукоизоляционный материал.

Потолок

Необходимо смонтировать каркас подвесного потолка, нарезать звукопоглощающую строительную вату на квадраты 400х400 миллиметров и толщиной 50 или 100 миллиметров. Нарезанные куски необходимо уложить в ячейки каркасной конструкции потолка, зафиксировать листы саморезами.

Пол

Прежде всего необходимо тщательно выровнять основание, на которое выкладывается слой материала, тщательно проклеиваются стыки. По всему периметру стен устанавливается вертикальный слой изолирующего материалы выше уровня стяжки. Излишки потом можно обрезать. Вслед за этим укладывают горизонтальный слой минеральной или стекловаты по поверхности основания, трубы тщательно закутываются, а во избежание попадания цементного молочка прокладывается слой полиэтиленовой пленки.

Стены

1. Вариант монтажа (однослойная конструкция).

Этот вариант используется для звукоизоляции от воздушных шумов из соседних помещений или квартир и для изоляции межкомнатных стен при необходимости. Монтируются прямые потолочные подвесы с шагом менее 650 миллиметров, в местах креплений прокладываются ленты, устанавливаются основные профили и направляющие. Пространство между профилями и плитами перекрытия заполняется минеральной ватой, на профили закрепляется гипсокартон. На второй слой гипсокартона необходимо наклеить мембрану жидкими гвоздями или монтажным клеем. Мембрана должна быть максимально выведена на пол, потолок и прилегающие стены для максимальной защиты углов.

2. Вариант монтажа (двухслойная конструкция)

Второй вариант стоит выбирать в том случае, если шум от соседей значительно превышает норму или в коммерческий и промышленных помещениях. К стенам монтируется мягкая прокладка войлочного типа, через нее монтируется первый слой мембраны, который максимально заводится на стены, пол и потолок. Через первый слой монтируются подвесы потолочные, затем монтаж повторяет первый вариант.

Критерий готовности и качества выполненной работы

  • Гипсокартон тщательно закреплен;
  • Соблюдена горизонтальность;
  • Изоляционный материал плотно прилегает к стенкам;
  • Шляпки утоплены на 2 миллиметра.

evdom.ru

Как сделать звукоизоляцию стен | РЕМОНТ-УЗЕЛ





Как сделать звукоизоляцию стен, эти вопросы часто задают жители многоквартирных домов. Рассмотрим основные принципы и методы звукоизоляции стен: звукопоглощение, снижение проводимости звука, звуковой мостик. А возможно и удастся сделать абсолютную звукоизоляцию. Часто при ремонте квартиры своими руками требуется отделка стен с их звукоизоляцией. Основные материалы для этого имеют также и теплоизоляционные свойства.




Приглашаю Вас в группу на Subscribe.ru:РЕМОНТ КВАРТИРЫ, ПОЛЕЗНЫЕ СОВЕТЫ, ДОМ И СЕМЬЯ
звукоизоляция стен

Чтобы постичь принцип звукоизоляции, для начала следует понять, что такое звук. Звук передаётся посредством вибрации, и некоторые материалы вибрируют сильнее, чем другие, или вибрируют в определённом диапазоне частот.

Воздух, например, вибрирует очень хорошо, потому что он мало весит. Но некоторый вес у него всё же имеется, вот почему, если человек кричит издалека, до вас звук доходит уже приглушённый.

А вот стены весят значительно больше воздуха, поэтому звуки телевизора из соседней квартиры едва слышны. Эти же принципы можно применить и для звукоизоляции стен.



Звукопоглощение



Отделка комнаты плохо вибрирующими материалами называется звукопоглощением. В этом случае звук не блокируется полностью, но, по крайней мере, достаточная часть высокочастотного шума будет заглушаться, так что звук станет значительно тише.

Для этого можно повесить плотные шторы или постелить на пол толстый ковёр. Более серьёзный шаг – наполнение стен бетоном, очень плотным материалом, соответственно плохо проводящим звук. Для этой же цели в звукозаписывающих студиях стены часто отделывают свинцом.

Для квартир часто дополнительно используется минеральная вата.



Снижение проводимости звука



звукоизоляция стены минватой с деревянной обрешеткой

Для лучшей звукоизоляции следует использовать не одну, а несколько техник. Одно из самых простых усовершенствований – снизить проводимость звука сквозь стены. Звуку тяжелее проникнуть сквозь стену, плотность которой значительно различается, так что удачным решением будут многослойные стены с зазорами между ними. Тогда звуку придётся проходить сквозь стену, воздух, опять стену, что заметно потушит звуковые колебания.



Звуковой мостик



Звукоизоляция затрудняется тем, что даже малейший «звуковой мостик» сводит на нет весь эффект. К примеру, несмотря на двухслойную стену между вами, вы слышите телевизор соседей, потому что обе стены соединены с одной балкой. Звук просто проходит по этим соединяющим балкам, не подвергающимся заглушающему эффекту воздушных прослоек. В большинстве комнат есть окна, соединяющиеся как с внутренними, так и с внешними стенами, так что их действие аналогично. А уж звукоизолировать двери – задача определённо не из лёгких.



Абсолютная звукоизоляция



Очевидно, что абсолютная звукоизоляция невозможна, но при тщательном планировании и комбинировании разных методов можно приблизиться к абсолютному уровню. Если представить звукозаписывающую студию, у неё будут многослойные стены, и каждый слой сделан из разного материала, чтобы каждый материал проводил звук разной частоты. Стены можно обложить поролоном, чтобы снизить их вибрацию, хотя такой подход имеет смысл лишь в том случае, если результат сравним с методом «разная плотность стены».



схема звукоизоляции стены

Между стенами можно положить листовой свинец, чтобы приглушить любые звуковые волны, кроме тех, у которых дозвуковая частота.

Пол следует изолировать от остального здания слоем неопрена или пенопласта. Да и вся остальная комната не должна прямо контактировать с балками и брусками, соединяющими остальные части здания.



Но даже эта очень хорошо звукоизолированная и очень дорогая комната будет слегка пропускать звук. Однако когда за стенкой будет взлетать реактивный самолёт, вы этого, скорее всего, не услышите.

В статье рассмотрены основные принципы звукоизоляции. Но многие зададут вопрос, а как в своей квартире защититься от шума соседей, каким материалом обшить стены, как сделать звукоизоляцию стен.

Поэтому читайте продолжение темы, описанные в предыдущих статьях. Какие материалы для звукоизоляции или шумоизоляции лучше подойдут, а также и для теплоизоляции. Например, эковата или утеплитель из натурального льна.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Поделитесь с друзьями в социальных сетях!

Вы можете получать новые статьи на эл. почту!


Сайт некоммерческий, развивается на личные средства автора и ваши пожертвования. Вы можете оказать помощь!

(Даже небольшой суммой, можно ввести любую) (картой, с сотового тел, яндекс деньгами – выберите нужное)

 Спасибо!



remontuzel.ru

Мастер-класс по шумоизоляции стен бескаркасной технологией

Автор Наталья Преображенская

Предлагаю пошаговую инструкцию: как сделать дом неприступной крепостью для нежелательного шума.

Для начала минимум теории: в жилых домах мы встречаемся с шумами двух видов: воздушным (разговоры, музыка и звуки проезжающих за окном машин) и ударным (грохот дрели или перфоратора, удары молотка, топот бегающих детей). Чтобы провести шумоизоляцию квартиры своими руками, нужно одновременно изолировать ее и от внутренних вибраций в стенах, и от звуков, проникающих с улицы. Покажу на примере одного из наших ремонтирующихся проектов, как правильно выполняется шумоизоляция по бескаркасной технологии.

Esther Hershcovich

Когда пора начинать?
Ответ прост: когда вы готовы к «капитальному ремонту» помещения. Если речь о шумоизоляции в обжитой квартире, вам придется не просто освободить комнату для проведения работ, но и полностью поменять покрытия в процессе. Так что если у вас «хороший ремонт» и вы пока не готовы его разрушить — используйте локальные решения.

Наталья Преображенская | Студия “Уютная Квартира”

Что важно сделать до
Все «мокрые процессы» к моменту работ по шумоизоляции должны быть завершены. Также должны быть выполнены работы по сооружению межкомнатных стен и перегородок, работы по устройству электропроводки, штроблению ниш для крепления подрозетников выключателей и распаечных коробок, воздуховодов системы кондиционирования и вентиляции. Если мы говорим о комплексной звукоизоляции квартиры, то завершить нужно и работы по подводке трубопроводов водоснабжения и канализации к месту подключения сантехнических приборов, штукатурные работы и все мероприятия по заполнению каверн и выравниванию заметного перепада на стенах (финишное выравнивание проводить не требуется).

Должна быть также выполнена подготовка под монтаж систем звукоизоляции в соответствии с технологией того поставщика, которого вы выбрали — требования различаются.

Наталья Преображенская | Студия “Уютная Квартира”

Какие материалы выбрать
Обычно материалы для шумоизоляции составлены в «наборы» (такие пары сочетающихся и хорошо работающих материалов есть у каждого производителя). Вы вольны выбирать тот «сэндвич», который решает ваши задачи и соответствует вашим финансовым возможностям. Важно понимать, что если вы выбрали определенную технологию, то все — вплоть до дюбелей, гвоздей и марки герметика вам диктует производитель. Малейшие отклонения от технологии — и заявленный уровень шумоизоляции вам больше не гарантирован.

Наталья Преображенская | Студия “Уютная Квартира”

На фото: так выглядит рулон акустического виброизолирующего холста

Чаще всего производители материалов работают с каркасными технологии (но толщина стен при этом сильно уменьшается). При ремонте в типовом жилье мы боремся за каждый сантиметр, потому в этом случае предпочитаем бескаркасную технологию, где толщина шумозащитного слоя составит всего 3 см.

Наталья Преображенская | Студия “Уютная Квартира”

Работы проводим в следующей последовательности:

1. Делаем акустическую подложку
На этом этапе нам необходимо выполнить устройство виброразвязывающего слоя из акустического материала (мы использовали виброизолирующий холст Wolf Vlies) — он раскатывается по стенам сверху-вниз, (как обои) стык в стык. Материал необходимо закрепить на пару дюбель-гвоздей в углу перекрытия потолка и стены. С таким расчетом, чтобы при дальнейшем монтаже конструкции можно было крепеж убрать.

Наталья Преображенская | Студия “Уютная Квартира”

2. Устанавливаем панели
В нашем примере — это панели PhoneStar. Монтаж по такой технологии выполняется вплотную к конструкции прилегающих стен, пола и потолка.

Наталья Преображенская | Студия “Уютная Квартира”

На фото: Крепление панелей к железобетонным ограждающим конструкциям (стенам) производится с помощью дюбель-гвоздей

Наталья Преображенская | Студия “Уютная Квартира”

Совет: Как правильно фиксировать панели
В железобетонной конструкции стены просверливается отверстие сверлом по бетону 6 мм насквозь — через собственно акустическую панель PhoneStar и акустический холст-подложку Wolf Vlies.

В просверленное отверстие молотком забивается полимерный акустический дюбель-гвоздь (также марки Wolf) — он фиксирует панель.

Панели этого типа устанавливают в разбежку, крепя их к конструкциям стен акустическими дюбель-гвоздями, рекомендованными производителем (в нашем случае — это марка Wolf). Из расчета 14-16 шт на м2 или одну панель размером 1200*800 мм необходимо 16 дюбель-гвоздей Wolf.

Наталья Преображенская | Студия “Уютная Квартира”

3. Герметизируем швы
Между панелями в процессе монтажа оставляют технологический зазор 3-4 мм — впоследствии он заполняется герметиком по всему периметру. Герметик, как и все прочие материалы, рекомендован поставщиком «технологии» (в нашем случае это герметик Wolf Flex).

Наталья Преображенская | Студия “Уютная Квартира”

Факт: Особое внимание обратите на любые «зазоры» вокруг подрозетников и распаечных коробок — их, как и технологические швы в процессе монтажа, необходимо закрыть герметиком.

Наталья Преображенская | Студия “Уютная Квартира”

4. Дополнительной проклеиваем швы
После заполнения стыков герметиком, все соединения дополнительно проклеиваются лентой Wolf Tape.

Наталья Преображенская | Студия “Уютная Квартира”

5. Думаем, на что клеить обои
Конечно же, НЕ на акустические панели — поверх них необходимо смонтировать еще финишный слой (прибавляем 1 см к толщине отделки). В роли финишного слоя обычно выступает плита (ГВЛ или ГКЛ). При ее монтаже уже разрешено использовать универсальные саморезы (никаких особых «акустических» не требуется. В зависимости от толщины финишного слоя, речь идет о саморезах 5*25мм или 5*20 мм.
А вот теперь можно готовить поверхность плиты ГВЛ или ГКЛ к финишной отделке (для обоев и краски она различается).

Ксения

Чем практичнее всего облицовать стены в ваннойОшибки при утеплении лоджии

Комментарии: 3

moidom.boltai.com

ТермоЗвукоИзол – Звукоизоляция стен

Используем ТермоЗвукоИзол® для эффективной звукоизоляции стен в доме и квартире

Повышенные шумы за стенами квартир и домов оказывают негативное воздействие не только на настроение жильцов, но и на их здоровье. Сегодня уже точно известно, что высокие уровни шума наносят гораздо больший вред организму, чем курение табака.

Мы предлагаем раз и навсегда избавиться от ударного и воздушного шума, мешающего спокойно и полноценно отдыхать и проводить время со своими друзьями и близкими. ТермоЗвукоИзол® (ТЗИ) – материал нового поколения, широко использующийся для эффективной звукоизоляции стен дома и квартиры, позволит быстро и относительно недорого исправить положение.

Используя ТЗИ в качестве звукоизолирующего материала для стен дома, вы сможете избавиться от повышенного уличного и бытового шума, исходящего извне и изнутри помещений. Шумопоглощающий материал ТермоЗвукоИзол® подходит для звукоизоляции стен зданий новой и старой постройки.

Чтобы улучшить звукоизоляцию капитальных и межквартирных стен дома, необходимо использовать ТермоЗвукоИзол® в конструкциях многослойных обшивок, закрепленных на обособленных каркасах, что позволит достичь максимального эффекта звукоизоляции стен и помещений.

Монтаж каркаса через слой ТЗИ, а затем дальнейшая обшивка конструкции листами гипсокартона является оптимальным вариантом создания отличной шумопоглощающей конструкции и ликвидации возможности прохождения  в помещение повышенного ударного и воздушного шума. Такая обшивка гипсокартоном будет также ровным основанием для дальнейшей финишной отделки стен. Профиль ячеек каркаса заполняется базальтовыми матами.

Чтобы избежать контакта элементов конструкции звукоизолирующей обшивки с полом, потолком и стенами, слой материала ТермоЗвукоИзол® монтируется с напуском. Тем самым достигается наиболее действенная звукоизоляция стен и защита от повышенного шума.

ТЗИ представляет собой эластичные прошивные маты, поэтому он легко и просто монтируется на стены любой кривизны и не осыпается с вертикальных плоскостей стен. ТермоЗвукоИзол® обладает высоким уровнем паропроницаемости и влагостойкости, а также является дополнительной теплоизоляцией стен.

Чтобы получить ожидаемый эффект от использования материала ТермоЗвукоИзол®, необходимо точно следовать указаниям специалистов и выполнять рекомендации по монтажу ТЗИ и многослойной конструкции звукоизоляции стен дома и квартиры.

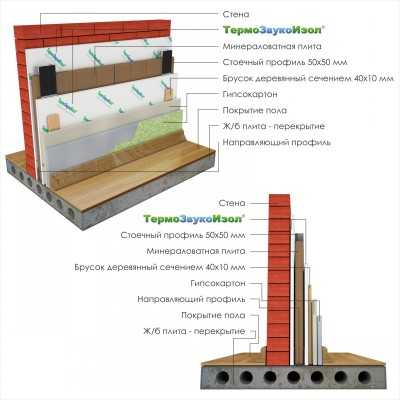

Схема монтажа №1

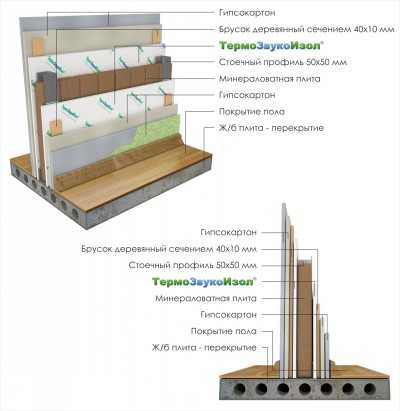

Схема монтажа №2

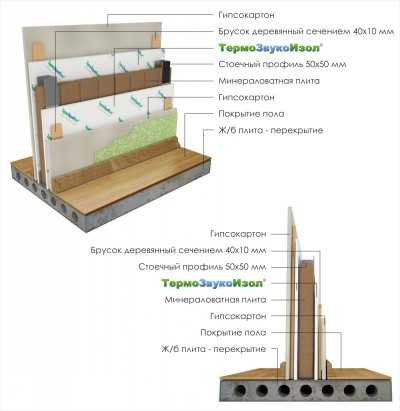

Схема монтажа №3

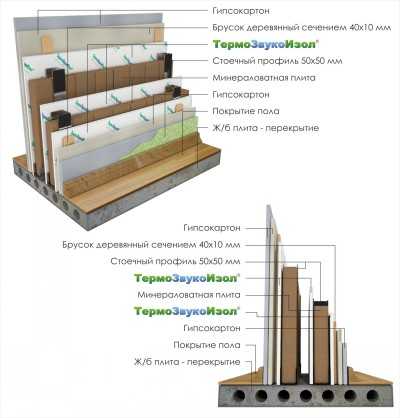

Схема монтажа №4

Схема монтажа №5
