«ТЕХНОРУФ»: Утепление плоской кровли - Журнал Кровли

В целях уменьшения теплопотерь и сокращения расходов на электроэнергию необходимо утеплять всю ограждающую конструкцию здания, устраивая замкнутый тепловой контур. Вместе с тем благодаря конвекции нагретый воздух поднимается вверх, и теплопотери через кровлю ощутимее, так что утепление ее – задача первостепенной важности. Кроме того, если кровля не утеплена, то при контакте нагретого воздуха из помещения с холодной  поверхностью покрытия неизбежно выпадение конденсата. Вода будет постепенно разрушать конструкцию кровли, а при совмещенной кровле она будет течь обратно в жилое помещение.
Наконец, утепление играет особую роль в создании благоприятного микроклимата в комнатах, находящихся под совмещенным покрытием.

Теплоизоляция ТЕХНО в традиционной системе плоской кровли

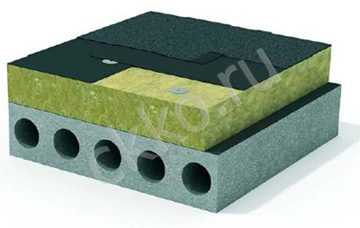

«Пирог» утепленной плоской кровли состоит из следующих слоев: несущее основание, пароизоляция, утеплитель, гидроизоляция. Их последовательность зависит от системы плоской кровли – традиционной или инверсионной. В первой – утеплитель защищен гидроизоляционным ковром, во второй –гидроизоляционный ковер защищен утеплителем. У каждой системы свои преимущества и недостатки, однако традиционная более востребована.

Дело в том, что в инверсионных кровлях чаще всего используются экструдированный пенополистирол или пеностекло, они практически не впитывают влагу. Однако экструзия горюча и не стойка к ультрафиолету, пеностекло на порядок дороже остальных утеплителей. Кроме того, поверх утеплителя необходим пригруз около 50 кг на 1 кв. м (плитка, гравий и т.п.). В некоторых случаях такие кровли незаменимы: санация кровли (ремонт и дополнительное утепление), переустройство кровли в эксплуатируемую и т.п. При этом в жилых зданиях, торговых или промышленных комплексах, где чаще всего можно встретить плоскую кровлю, пожарная безопасность – одно из основных требований к строительной конструкции, а отвечают ему негорючие минераловатные плиты.
Несмотря на то, что гидроизоляционный ковер, как правило, выполнен из горючего материала, находящиеся под ним минераловатные плиты служат барьером для огня, и в целом конструкция крыши пожаробезопасна.

Основанием для утеплителя служат либо железобетонные конструкции (плиты перекрытия или монолит), либо металлические профилированные листы. На них укладывают пароизоляционный слой, чтобы «отсечь» от теплоизоляции водяной пар, поднимающийся к кровле, ведь чем меньше влаги в утеплителе, тем ниже его теплопроводность. К тому же скопление пара приводит к вздутиям на гидроизоляционном ковре. Пароизоляцию устраивают из пленочных (полиэтилен, полипропилен) или наплавляемых (битум, полимер-битум) материалов.

Специалисты компании «ТехноНИКОЛЬ» рекомендуют применять именно наплавляемые материалы, поскольку они создают более надежный барьер на пути пара: пароизоляционный слой толще, прочнее на разрыв, а главное – в нем нет швов (пар обладает высокой проникающей способностью). При монтаже пароизоляции к вертикальным поверхностям следует заводить ее выше утеплителя, чтобы полностью исключить попадание в него пара.

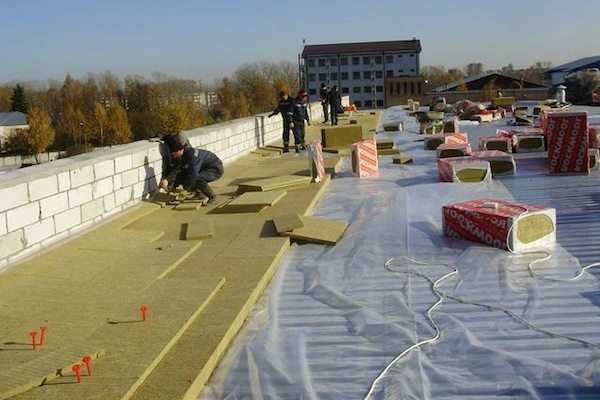

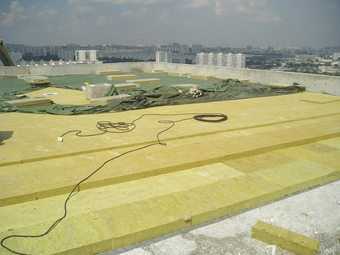

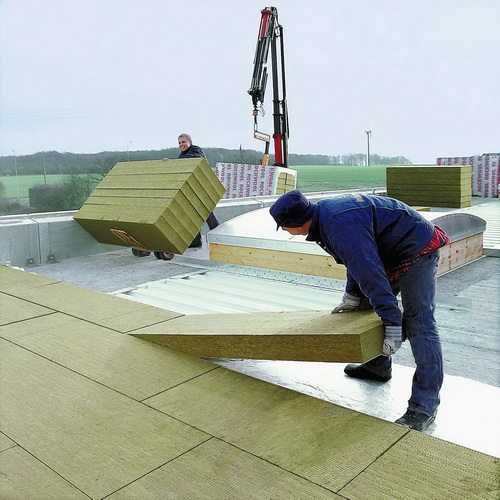

После пароизоляции укладывается теплоизоляция – в один или несколько слоев в зависимости от требуемой по теплотехническому расчету толщины утепления. В расчете учитываются, прежде всего, предназначение здания и климатическая зона, в которой он расположен.

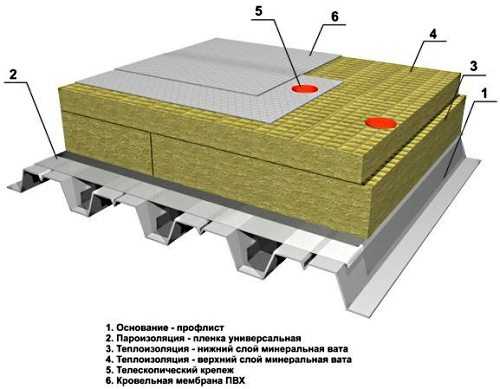

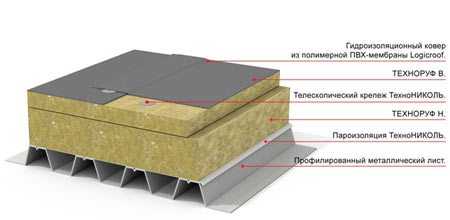

Применение ТЕХНО в системе кровлиТЕХНОРУФ Н и ТЕХНОРУФ В в двух-
слойной системе утепления

Основные требования к теплоизоляции – пожаробезопасность, низкая теплопроводность, высокая плотность, малое водопоглощение, хорошая паропроницаемость, долговечность. Но самое важное – высокая прочность на сжатие, так как во время кровельных или эксплуатационных работ строители наступают на утеплитель. Когда человек массой около 80 кг, перемещаясь по утеплителю, переносит свой вес на одну ногу (а это площадь примерно 0,03 кв. м), распределенная нагрузка на материал в пересчете на 1 кв. м составляет около 25 кПа, т.е. 2,5 т. При этом недостаточно жесткая плита может деформироваться настолько, что монтаж кровельного ковра станет невозможен, а если и будет выполнен, в процессе эксплуатации на крыше появятся лужи, которые приведут к натяжению, а затем и разрыву покрытия. Кроме того, продавленная плита будет хуже утеплять. Исходя из этого международные нормы предусматривают прочность на сжатие (при 10 %-ной деформации) утеплителя – 60 кПа и более.

Не каждая минераловатная плита имеет такую прочность, а значит, чтобы она могла стать основанием для гидроизоляционного ковра, необходимы особые конструктивные решения. Одно из них – устройство по утеплителю стяжки, распределяющей нагрузку на него и создающей жесткое основание для гидроизоляции. При этом по СНиПу П-26-76 прочность утеплителя должна составлять не менее 20 кПа.

Стяжка бывает сборной и «мокрой». В первом случае это асбестовые или шиферные листы (плоский шифер), уложенные в два слоя, во втором – цементно-песчаный раствор. Стяжки существенно утяжеляют конструкцию кровли, увеличивают срок ее монтажа и повышают стоимость. Цементно-песчаные стяжки дешевле сборных, однако они могут увлажнить утеплитель, во избежание чего между стяжкой и утеплителем нужно предусматривать разделительный слой (например, крафтбумагу или пергамин). К тому же «мокрой» стяжке необходимо дополнительное время на высыхание и достижение прочности. Если гидроизоляцию наплавили на непросохшую стяжку, на кровле появятся пузыри.

Очевидно, что лучше отказаться от стяжки, выбрав высокопрочные теплоизоляционные плиты, такие как «ТЕХНОРУФ 45» и «ТЕХНОРУФ 60», производимые компанией «ТехноНИКОЛЬ» из минеральной ваты на основе горных пород базальтовой группы. Эти плиты имеют прочность на сжатие (при 10 %-ной деформации) 45 и 60 кПа соответственно. Высокую прочность обеспечивают высокая плотность (140 и 160 кг/куб. м) и специальная технология производства. Волокна в таких плитах ориентированы горизонтально и частично вертикально, что достигается при производстве с помощью гофрировщика-подпрессовщика. Кроме того, они не горючие (группа НГ, температура начала спекания волокон – 1000 °С), гидрофобизированные, обладают низкой теплопроводностью (0,037 Вт/кв. м К).

«ТЕХНОРУФ 45» применяется преимущественно в эксплуатируемых кровлях под армированную стяжку, «ТЕХНОРУФ 60» можно использовать без защитных стяжек. Когда требуется утепление толщиной более 100 мм, в целях экономии рационально устраивать двухслойную систему: нижний слой – из менее прочного, а верхний – из более прочного утеплителя. Верхние более прочные плиты будут воспринимать точечную нагрузку и распределять ее на нижний слой, что в целом обеспечит низкую деформацию основания под кровельный ковер и позволит существенно сэкономить на стоимости квадратного метра утепления.

Для создания такой системы можно использовать продукты «ТехноНИКОЛЬ»: плиты «ТЕХНОРУФ Н25», «ТЕХНОРУФ Н35» и «ТЕХНОРУФ В60». Цифры в названиях материалов указывают прочность на сжатие, буквы Н и В – в качестве какого слоя они применяются.

«ТЕХНОРУФ В 60» кроме высокой прочности выпускается небольшой толщины – 40 мм и эффективно распределяет нагрузку благодаря специальному строению материала.

«ТЕХНОРУФ Н25» можно применять в качестве нижнего слоя на основаниях из железобетона, «ТЕХНОРУФ Н35» – на основаниях из профнастила. Данные материалы можно использовать под стяжку. Материалы не горючие (группа НГ), гидрофобизированные, обладают низкой теплопроводностью («ТЕХНО-РУФ В» – 0,037, «ТЕХНОРУФ Н» – 0,036 Вт/кв. м К). Независимо от того, какой толщины должно быть утепление, верхний слой всегда одинаков, увеличивается толщина «ТЕХНОРУФ Н». Он является самым доступными в линейке теплоизоляционных плит для плоских кровель, далее идет «ТЕХНОРУФ» (примерно на 30 % дороже), затем – «ТЕХНОРУФ В» (еще на 30 % дороже).

Отсюда и выгода двухслойной системы: стоимость 1 кв. м верхнего слоя всегда одна и та же, а увеличение толщины нижнего слоя ощутимо дешевле, чем однослойного утеплителя. Экономия составляет примерно 20 %.
Утеплитель крепится к несущему основанию чаще всего методом приклеивания на битум или механическим способом с помощью телескопических дюбелей. Гидроизоляционный ковер крепится к утеплителю тем же образом.

Приклеивание – дорогой и трудоемкий процесс, оправдывающий себя лишь в случае бетонного основания. Когда основанием является профлист, механическое крепление технологичнее и дешевле: для бетона требуются более дорогие дюбели, и нужно просверливать отверстия под них. При механическом креплении желательно, чтобы пароизоляция была выполнена из полимербитумного наплавляемого материала: он эластичен, поэтому отверстие, которое делает саморез в пароизоляции, затягивается, не оставляя «лазеек» для пара.

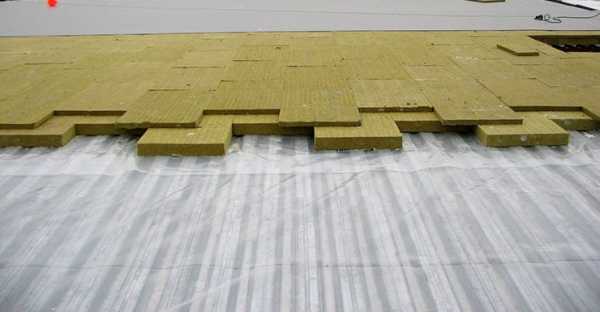

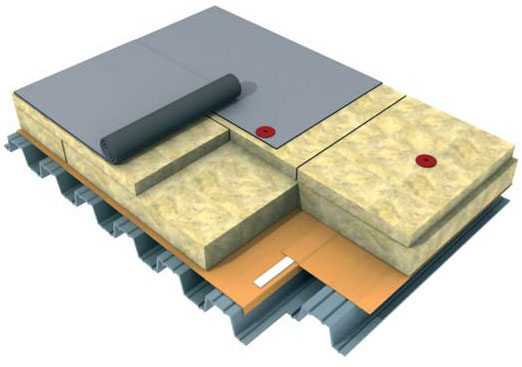

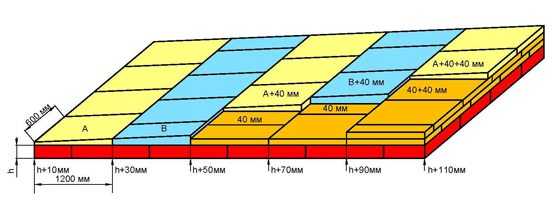

В случае применения двухслойного утепления плиты укладываются в разбежку, т.е. плиты верхнего слоя перекрывают стыки плит нижнего слоя, что позволяет избежать мостиков холода.
На одну плиту утеплителя необходимо как минимум два дюбеля.

Телескопический дюбель за счет широкой шляпки не может проткнуть гидроизоляционный ковер, соответственно, не нарушает герметичность покрытия. Что касается второго слоя гидроизоляции – это дополнительная гарантия надежности кровли.

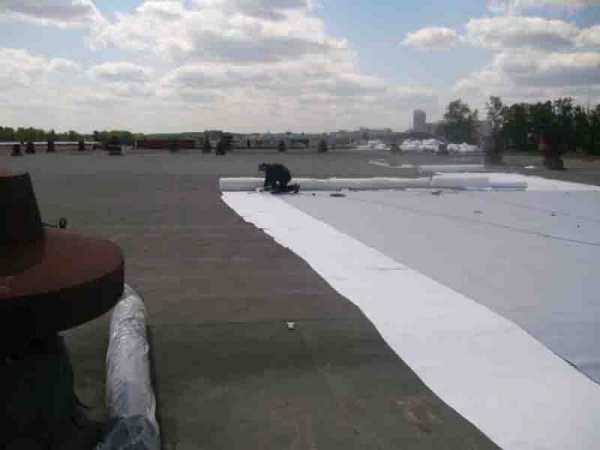

Если выбрана система механического крепления, кровельный ковер выполняется из полимерных или полимер-битумных мембран. Современный рулонный полимер-битумный материал для устройства нижнего слоя гидроизоляционного покрытия «ТЕХНО-ЭЛАСТ-ФИКС» специально разработан для механического крепления. Его основные достоинства – возможность использования на любых типах оснований, удобство и простота монтажа.

Благодаря технологии механического крепления кровельный ковер свободно лежит на основании, может «дышать» и без разрушения выдерживать большие деформации и циклические нагрузки.

Поверх мембраны «ТЕХНОЭЛАСТ ФИКС» наплавляется материал «ТЕХНОЭЛАСТ ЭКП».
В заключение хочется добавить, что многослойная структура плоской кровли будет надежна только в случае системного подхода к подбору используемых материалов. Важнейшую роль здесь играет правильный подбор утеплителя в применяемую систему.
Линейка кровельных материалов ТЕХНОРУФ позволяет выбрать утеплитель, который бы оптимально подходил по своим техническим характеристикам и цене.


Статья создана при участии руководителя Службы технической поддержки Направления Каменная Вата
Компании «ТехноНИКОЛЬ»
Дмитрия Дудерова,
www.teplo.tn.ru
e-mail: [email protected]

www.krovlirussia.ru

ТЕХНОРУФ

ТУ 5762-043-17925162-2006

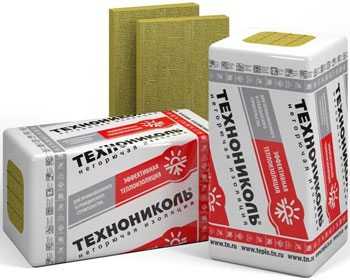

ТЕХНОРУФ - это негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы.

Область применения

В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при новом строительстве и реконструкции зданий и сооружений различного назначения.

Плиты ТЕХНОРУФ предназначены для применения в качестве основного теплоизоляционного слоя в покрытиях из железобетона или металлического профилированного настила с кровельным материалом ковром всех типов, в том числе без устройства защитных стяжек.

Геометрические размеры:



Длина: 1000, 1200 мм
Ширина: 500, 600 мм
Толщина: 50-110 мм, с шагом 10 мм





Физико-механические свойства



Показатель ТЕХНОРУФ 45 ТЕХНОРУФ 50 * ТЕХНОРУФ 60 ТЕХНОРУФ 70 *
Плотность, кг/м3 140 160 170 180
Прочность на сжатие при 10% деформации, кПа не менее 45 50 60 70
Прочность на отрыв слоев, кПа не менее 10 10 10 10
Теплопроводность при 10 °С, Вт/(м.°C) не более 0,037 0,037 0,037 0,037
Теплопроводность при 25 °С, Вт/(м.°C) не более 0,039 0,039 0,039 0,040
Теплопроводность при условиях эксплуатации А, Вт/(м.°C) не более 0,043 0,043 0,043 0,044
Теплопроводность при условиях эксплуатации Б, Вт/(м.°C) не более 0,046 0,046 0,046 0,047
Паропроницаемость, мг/(м.ч.Па) не менее 0,30 0,30 0,31 0,32
Влажность по массе, % не более 0,5 0,5 0,5 0,5
Водопоглощение по объему, % не более 1,5 1,5 1,5 1,5
Содержание органических веществ, % не более 4,5 4,5 4,5 4,5
Горючесть, степень НГ НГ НГ НГ

* в продаже с 2007 года





Плиты ТЕХНОРУФ характеризуются:

  • высокой теплосберегающей способностью;
  • устойчивостью к воздействию высоких температур;
  • высокой устойчивостью к деформациям и механическим нагрузкам;
  • стабильностью объема и формы;
  • низким водопоглощением;
  • высокой звукопоглощающей способностью;
  • устойчивостью к воздействию микроорганизмов и грызунов;
  • нейтральностью при контакте с бетоном и металлическими материалами;
  • простотой монтажа, легкостью нарезки и обработки - легко разрезаются ножом или пилой.

Упаковка

Плиты упакованы в пачки, согласно спецификации, в полиэтиленовую термоусадочную пленку.

Огнестойкость

  • Плиты ТЕХНОРУФ являются негорючим материалом.
  • Температура плавления волокон более 1000°С.
НАВЕРХ

ckko.ru

ТЕХНОРУФ В

ТУ 5762-043-17925162-2006

ТЕХНОРУФ В - это негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы.

Область применения

В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при новом строительстве и реконструкции зданий и сооружений различного назначения.

Плиты ТЕХНОРУФ В предназначены для применения в качестве верхнего теплоизоляционного слоя в покрытиях из железобетона или металлического профилированного настила эссман с кровельным ковром из рулонных и мастичных материалов, в том числе без устройства защитных стяжек. Плиты рекомендуется применять в комбинации с плитами ТЕХНОРУФ Н и/или ТЕХНОРУФ.

Геометрические размеры:



Длина:   1000, 1200 мм
Ширина:   500, 600 мм
Толщина:   30-50 мм, с шагом 10 мм





Физико-механические свойства



Показатель ТЕХНОРУФ В 50 * ТЕХНОРУФ В 60 ТЕХНОРУФ В 70 *
Плотность, кг/м3 170 180 190
Прочность на сжатие при 10% деформации, кПа не менее 50 60 70
Прочность на отрыв слоев, кПа не менее 12 12 12
Теплопроводность при 10 °С, Вт/(м.°C) не более 0,037 0,037 0,038
Теплопроводность при 25 °С, Вт/(м.°C) не более 0,040 0,040 0,040
Теплопроводность при условиях эксплуатации А, Вт(м.°C) не более 0,043 0,043 0,045
Теплопроводность при условиях эксплуатации Б, Вт(м.°C) не более 0,046 0,046 0,048
Паропроницаемость, мг/(м.ч.Па) не менее 0,30 0,31 0,35
Влажность по массе, % не более 0,5 0,5 0,5
Водопоглощение по объему, % не более 1,5 1,5 1,5
Содержание органических веществ, % не более 4,5 4,5 4,5
Горючесть, степень НГ НГ НГ

* в продаже с 2007 года





Плиты ТЕХНОРУФ В характеризуются:

  • высокой теплосберегающей способностью;
  • устойчивостью к воздействию высоких температур;
  • высокой устойчивостью к деформациям и механическим нагрузкам;
  • стабильностью объема и формы;
  • низким водопоглощением;
  • высокой звукопоглощающей способностью;
  • устойчивостью к воздействию микроорганизмов и грызунов;
  • нейтральностью при контакте с бетоном и металлическими материалами;
  • простотой монтажа, легкостью нарезки и обработки - легко разрезаются ножом или пилой.

Упаковка

Плиты упакованы в пачки, согласно спецификации, в полиэтиленовую термоусадочную пленку.

Огнестойкость

  • Плиты ТЕХНОРУФ В являются негорючим материалом.
  • Температура плавления волокон более 1000°С.
НАВЕРХ

ckko.ru

Техноруф серии В и Н

Техноруф является негорючей, гидрофобизированной тепло-, звукоизоляционной плитой, состоящей из минеральной ваты на основе горных пород базальтовой группы и регламентируется ТУ 5762-043-17925162-2006.

Техноруф обладает следующими характеристиками:

  • высокая теплосберегающая способность;
  • отличная устойчивость к воздействию высоких температур;
  • высокая устойчивость к прилагаемым деформациям и механическим нагрузкам;
  • стабильность объема \ формы;
  • низкое водопоглощение;
  • высокий уровень звукопоглощения;
  • устойчивость к воздействию микроорганизмов или грызунов;
  • нейтральность при сопряжении с бетоном и металлическими материалами;
  • простота монтажа наряду с легкостью нарезки и обработки.

Плиты Техноруф - негорючий материал с температурой плавления волокон более 1000 градусов цельсия.

Геометрические размеры плит:

  • Длина - 1000, 1200 мм;
  • Ширина - 500, 600 мм;
  • Толщина - 50-110 мм с шагом 10 мм.

Таблица технических характеристик Техноруф:

Показатели

ТЕХНОРУФ 45

ТЕХНОРУФ 50

ТЕХНОРУФ 60

ТЕХНОРУФ 70

Плотность, в кг/м3

140

160

170

180

Прочность на сжатие при 10% деформации, в кПа, не менее

45

50

 60

70

Прочность на отрыв слоев, в кПа, не менее

10

10

12

12

Теплопроводность при 10 °С,в Вт/(м.°С), не более

0,037

0,037

0,037

0,038

Теплопроводность при 25 °С, в Вт/(м.°С), не более

0,039

0,039

0,039

0,040

Теплопроводность при условиях эксплуатации А, в Вт/(м.°С), не более

0,044

0,043

0,046

0,043

Теплопроводность при условиях эксплуатации Б, в Вт/(м.°С), не более

0,047

0,046

0,049

0,047

Паропроницаемость, в мг/(м.ч.Па), не менее

0,30

0,30

0,30

0,30

Влажность по массе, %, не более

0,5

0,5

0,5

0,5

Водопоглощение по объему, %, не более

1,5

1,5

1,5

1,5

Содержание органических веществ, %, не более

4,5

4,5

4,5

4,5

Горючесть плит, степень

НГ

НГ

НГ

НГ

Область применения Техноруф

В качестве теплоизоляционного слоя как в процессе нового гражданского и промышленного строительства, так и при реконструкции зданий и сооружений различного назначения.

Предназначение плит Техноруф – использование в качестве основного теплоизоляционного слоя в покрытиях из железобетона или металлического профилированного настила в сочетании с кровельным ковром всех типов (с устройством защитных стяжек и без него).

Техноруф В

Техноруф В - негорючие, гидрофобизированные теплоизоляционные и звукоизоляционные плиты из минеральной ваты, основой которой выступают горные породы базальтовой группы.

Эти плиты имеют следующие геометрические размеры:

  • Длина - 1000, 1200 мм;
  • Ширина - 500, 600 мм;
  • Толщина - 30-50 мм с шагом 10 мм;

Таблица технических характеристик Техноруф В :

Показатели

ТЕХНОРУФ В 50

ТЕХНОРУФ В 60

ТЕХНОРУФ В 70

Плотность, в кг/м3

170

180

190

Прочность на сжатие при 10% деформации, в кПа, не менее

50

60

70

Прочность на отрыв слоев, в кПа, не менее

12

12

12

Теплопроводность при 10 °С,в Вт/(м.°С), не более

0,038

0,038

0,038

Теплопроводность при 25 °С, в Вт/(м.°С), не более

0,040

0,040

0,040

Теплопроводность при условиях эксплуатации А, в Вт/(м.°С), не более

0,043

0,047

0,045

Теплопроводность при условиях эксплуатации Б, в Вт/(м.°С), не более

0,046

0,050

0,048

Паропроницаемость, в мг/(м.ч.Па), не менее

0,30

0,30

0,30

Влажность по массе, %, не более

0,5

0,5

0,5

Водопоглощение по объему, %, не более

1,5

1,5

1,5

Содержание органических веществ, %, не более

4,5

4,5

4,5

Горючесть плит, степень

НГ

НГ

НГ

Область применения :

Плиты Техноруф В являются незаменимыми в качестве верхнего теплоизоляционного слоя, используемого в покрытиях из железобетона \ металлического профилированного настила с кровельным ковром из рулонных и мастичных материалов (с устройством защитных стяжек и без). Плиты этого типа рекомендуют для применения в комбинации с плитами Техноруф Н или Техноруф.

Цену на Техноруф В необходимо уточнить у менеджеров нашего отдела продаж.

Техноруф Н

Техноруф Н являются разновидностью негорючих, гидрофобизированных тепло-, звукоизоляционных плит, состоящих из минеральной ваты, имеющей основой горные породы базальтовой группы.

Геометрические размеры плит этой разновидности:

  • Длина – 1000 \ 1200 мм;
  • Ширина – 500 \ 600 мм;
  • Толщина – от 50 до 200 мм и имеет шаг 10 мм.

Таблица технических характеристик Техноруф Н :

Показатели

ТЕХНОРУФ Н 25

ТЕХНОРУФ Н 30

ТЕХНОРУФ Н 35

ТЕХНОРУФ Н 40

Плотность, в кг/м3

95

100

110

120

Прочность на сжатие при 10% деформации, в кПа, не менее

25

30

35

40

Прочность на отрыв слоев, в кПа, не менее

0,036

0,037

0,037

0,037

Теплопроводность при 10 °С,в Вт/(м.°С), не более

0,038

0,039

0,039

0,039

Теплопроводность при 25 °С, в Вт/(м.°С), не более

0,045

0,044

0,044

0,042

Теплопроводность при условиях эксплуатации А, в Вт/(м.°С), не более

0,048

0,047

0,047

0,045

Теплопроводность при условиях эксплуатации Б, в Вт/(м.°С), не более

0,030

0,30

0,30

0,30

Паропроницаемость, в мг/(м.ч.Па), не менее

0,5

0,5

0,5

0,5

Влажность по массе, %, не более

1,5

1,5

1,5

1,5

Водопоглощение по объему, %, не более

4,5

4,5

4,5

4,5

Содержание органических веществ, %, не более

НГ

НГ

НГ

НГ

Область применения

Плиты разновидности Техноруф Н применяются как теплоизоляционный слой в покрытиях из железобетона и (или) металлического профилированного настила с кровельным ковром, состоящим из рулонных и мастичных материалов. Данные теплоизоляционные плиты рекомендуется применять в комбинации с плитами разновидности Техноруф В.

Уточните цену на Техноруф Н у менеджеров отдела продаж компании РиК.

Facebook

Twitter

Вконтакте

Google+

spbrik.ru

Техноруф

ТЕХНОРУФ (Арт. ТУ 5762-043-17925162-2006)
ТЕХНОРУФ - это негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы. ТЕХНОРУФ - это еще и универсальный теплоизоляционный строительный материал, который характеризуется долговечностью, надежностью и имеет отличные показатели теплосбережения.

Плиты ТЕХНОРУФ находят широкое применение при устройстве теплоизоляции в сооружениях самого различного типа в силу своих хороших эксплуатационных характеристик. На сегодняшний день наша компания производит теплоизоляционные плиты ТЕХНОРУФ четырех серий: 45, 50, 60 и 70. Это модификации с соответствующими показателями прочности на сжатие.

Область применения:
    В гражданском и промышленном строительстве в качестве теплоизоляционного слоя при новом строительстве и реконструкции зданий и сооружений различного назначения. Плиты ТЕХНОРУФ предназначены для применения в качестве основного теплоизоляционного слоя в покрытиях из железобетона или металлического профилированного настила с кровельным ковром всех типов, в том числе без устройства защитных стяжек.
Размеры: Длина - 1000. 1200 мм
Ширина - 500, 600 мм
Толщина - 50 - 110 мм, с шагом 10 мм
Физико-механические свойства
ПоказательТЕХНОРУФ 45ТЕХНОРУФ 50 ТЕХНОРУФ 60ТЕХНОРУФ 70

Плотность, кг/м3

126-154

145-175

155-185

165-195

Прочность на сжатие при 10% деформации, кПа не менее

45

50

60

70

Теплопроводность при 10 °С, Вт/(м.°C) не более

0,036

0,036

0,037

0,038

Теплопроводность при 25°С, Вт/(м.°C) не более

0,038

0,039

0,039

0,040

Теплопроводность при условиях эксплуатации А, Вт/(м.°C) не более

0,043

0,043

0,046

0,043

Теплопроводность при условиях эксплуатации Б, Вт/(м.°C) не более

0,046

0,046

0,049

0,047

Паропроницаемость, мг/(м.ч.Па) не менее

0,30

0,30

0,30

0,30
Прочность на отрыв слоев, кПа не менее 10 10 12 12

Влажность по массе, % не более

0,5

0,5

0,5

0,5

Водопоглощение по объему, % не более

1,5

1,5

1,5

1,5

Содержание органических веществ, % не более

4,5

4,5

4,5

4,5

Горючесть, степень

НГ

НГ

НГ

НГ
Характеристика Плиты ТЕХНОРУФ обладают:
  • высокой теплосберегающей способностью;
  • устойчивостью к воздействию высоких температур;
  • стабильностью объема и формы;
  • низким водопоглощением;
  • высокой звукопоглощающей способностью;
  • устойчивостью к воздействию микроорганизмов и грызунов;
  • нейтральностью при контакте с бетоном и металлическими материалами;
  • простотой монтажа, легкостью нарезки и обработки - легко разрезаются ножом или пилой.

Упаковка Плиты ТЕХНОРУФ упакованы в пачки, согласно нормативно-технической документации, в полиэтиленовую термоусадочную пленку. Огнестойкость Плиты ТЕХНОРУФ являются негорючим материалом. Температура применения от минус 60 до +400 °С. Температура плавления волокон более 1000°С.

наверх

tdblago.ru

Техноруф - Теплуха.ру - теплоизоляция и утеплитель

Техноруф Н утеплитель, который предназначен для теплоизоляции плоских кровель в один слой.

Техноруф делится на четыре вида - Техноруф 45, Техноруф 50, Техноруф 60, Техноруф 70. Цифры в названии означают максимально-допустимую нагрузку на утеплитель в конструкции, что будет отражено в характеристиках ниже.

Как и у Техноруф Н, распространен только один вид Техноруф 45. Для каких таких нужд компания технониколь разграничила по нагрузкам еще Техноруфов надо разбираться, искать ответы в альбомах проектных решений. Но т.к. никому это не надо и есть более традиционные схемы утепления - никто этим не занимается.



Техноруф - сферы применения :

- Утепление кровли плоской в один слой

- Утепление пола по грунту

- Утепление пола плавающего

Для Техноруф 60 и Техноруф 70

- Утепление кровли плоской в двухслойном варианте в качестве верхнего слоя



ТЕХНОРУФ - ОСНОВНЫЕ ХАРАКТЕРИСТИКИ :

Наименование

ТЕХНОРУФ 45

ТЕХНОРУФ 50

ТЕХНОРУФ 60

ТЕХНОРУФ 70

Плотность, кг/м3

126-154

145-175

155-185

165-195

Прочность на сжатие при 10% деформации, кПа, не менее

45

50

60

70

Теплопроводность λ10 Вт/(м·К)

0,036

0,036

0,037

0,038

Теплопроводность λ25 Вт/(м·К)

0,038

0,039

0,039

0,040

Теплопроводность λA Вт/(м·К)

0.043

0,043

0,046

0,043

Теплопроводность λB Вт/(м·К)

0.046

0,046

0,049

0,047

Влажность по массе, % не более

0,5

0,5

0,5

0,5

Прочность на отрыв слоев, кПа не менее

10

10

10

10

Водопоглощение при полном погружении, не более % по объему

1,5

1,5

1,5

1,5

Паропроницаемость, не менее мг/(м·ч·Па)

0,3

0,3

0,3

0,3

Содержание органических веществ, % не более

4,5

4,5

4,5

4,5

tepluha.ru

видео-инструкция по монтажу своими руками, фото и цена

Кровля является ограждающей конструкцией здания, которая должна выдерживать наиболее экстремальные температурные и климатические условия. Теплоизоляции кровельных конструкций также требует особых характеристик от утеплителей, особенно если речь идет об эксплуатируемых кровлях. Рассмотрим пример такого материала — плиты базальтовой ваты Техноруф.

Минераловатный теплоизоляционный материал Техноруф используется для утепления плоских и наклонных кровель.

Кровельные плиты каменной ваты Техноруф

Особенности теплоизоляции плоских кровель

На фото плиты верхнего слоя, которые упакованы в термоусадочный полиэтиленовый пакет.

Для утепления плоской кровли используют внешнюю теплоизоляцию, т.е. такую, которая находится над перекрытием (см.также статью Теплоизоляция Технониколь – выбор профессионалов). Сверху на теплоизоляционный слой укладывают гидроизоляционное покрытие рулонного, мастичного типа или в виде ПВХ мембраны.

В случае утепления эксплуатируемой кровли, к утеплителю выдвигается дополнительное требование — высокая прочность на сжатие.

Укладка ваты на плоскую крышу.

В случае минеральной ваты этого можно достичь только путем повышения ее плотности и концентрации связующего, но при этом существенно повышается цена материала и падает его теплоизоляционная эффективность за счет роста теплопроводности.

Для избегания этой проблемы было решено использовать двухслойную структуру утеплительного ковра, когда сверху располагают слой более жесткой и плотной ваты, а снизу — более мягкой и теплоустойчивой. За счет этого существенно снижается стоимость теплоизоляции и повышается ее эффективность.

Клиновидный элемент для устройства уклонов кровли.

Также современные компании выпускают клиновидные плиты, которые позволяют создавать разуклонку кровли для эффективного отвода воды в водосточные отверстия.

Важно! Использование двойных теплоизоляционных кровельных структур позволяют монтировать кровельный пирог без предварительной и последующей стяжки даже для эксплуатируемых кровель. При значительных нагрузках возможность сооружения стяжки сохраняется.

Характеристики плит Техноруф

Схема двухслойной термоизоляции Техноруф.

Кровельные теплоизоляционные плиты базальтовой ваты Техноруф представляют собой утеплительные элементы, состоящие из волокон горных пород базальтовой группы. Как и другие подобные материалы, эти плиты обладают прекрасными теплоизоляционными качествами, не горят, не выделяют вредных химических соединений и не вступают в реакции с веществами, растворенными в атмосферной влаге и воздухе.

Для достижения двухслойной структуры чаще всего используют комбинацию двух видов плит — Техноруф В60 и Техноруф Н30. Также применяют двойной материал, где оба слоя уже предусмотрены и маркированы для удобства (Читайте также статью Утеплитель Технониколь – характеристики и преимущества материала).

Наиболее простой способ — использование двойного изделия.

Для него характерны такие характеристики:

  • Эксплуатируемая плотность верхнего слоя — 180 кг/м³;
  • Эксплуатируемая (рабочая) плотность нижнего слоя — 110 кг/м³;
  • Теплопроводность при температуре воздуха 25° С — не более 0.039 Вт/м×°С;
  • Коэффициент водопоглащения в процентах по объему — не более 1.5%;
  • Содержание органических связующих — не более 4.5%;
  • Прочность на сжатие, деформация до 10% — не менее 40 кПа;
  • Степень горючести — НГ (не горюч).

Также можно рассмотреть характеристики нижнего слоя Техноруф Н30:

  • Плотность — 100 кг/м³;
  • Прочность на сжатие — 30 кПа;
  • Теплопроводность — от 0.0036 до 0.045 Вт/м×°С;
  • Паропроницаемость — не менее о.30 мг/м×ч×Па;
  • Влажность по массе — не более 0.5%;
  • Водопоглащение — 1.5%;
  • Содержание органики — 4.5%
  • Горючесть — НГ (не горюч).

Наконец, характеристики материала Техноруф В60 (верхний слой):

  • Плотность — 180 кг/м³;
  • Прочность на сжатие — 60 кПа;
  • Теплопроводность — 0.037 – 0.046 Вт/м×°С;
  • Паропроницаемость — 0.31 мг/м×ч×Па;
  • Влажность по массе — 0.5%;
  • Поглощение воды — 1.5%;
  • Содержание органики — 4.5%;
  • Горючесть — НГ.

Преимущества

Организация уклонов клиновидными плитами.

Благодаря перечисленным характеристикам, кровельные теплоизоляционные плиты Техноруф обладают такими преимуществами:

  1. Позволяют эффективно утеплить кровлю;
  2. Возможен монтаж без предварительного выравнивания или стяжки;
  3. Возможна эксплуатация кровли в качестве пола без верхней стяжки;
  4. Отсутствие мокрых процессов при монтаже теплоизоляции;
  5. Сжатые сроки монтажа;
  6. Отсутствие необходимости в специальной технике и тяжелых работах;
  7. Возможность выполнения всего цикла работ своими руками;
  8. Долговечность.

Важно! Монтаж утеплителя возможен на любое покрытие: металлический профилированный настил, листовой металл, бетонное перекрытие, цементная стяжка. При этом нет необходимости в выравнивании и использовании полимерцементного клея или других присадок.

Монтаж

Схема конструкции двухслойного утеплителя и кровельного пирога для плоской кровли.

Монтаж теплоизоляционного пирога чрезвычайно прост:

  1. Поверхность кровли очищают от мусора и посторонних предметов.
  2. По всей поверхности раскатывают пароизоляционную мембрану на битумной или полимерной основе. Полосы склеивают строительным скотчем, на борта крыши делают нахлест, по величине превосходящий толщину утеплителя на 2 см;

По поверхности кровли стелют пароизоляционную мембрану, полосы скрепляют липкой лентой.

  1. На мембрану укладывают плиты Техноруф Н30 в шахматном порядке, наподобие кирпичной кладки. Плиты фиксируют телескопическими дюбелями, по 2 штуки на плиту.

Нижний слой плит укладывают в шахматном порядке.

  1. На нижний слой плит укладывают плиты Техноруф В60, которые фиксируют телескопическими нейлоновыми дюбелями. При укладке также сохраняют принцип обвязки стыков, когда нижние стыки приходятся на середину верхних плит и перекрываются ими. Анкерные элементы дюбелей подбирают в зависимости от материала перекрытия.

Внешний слой укладывают со сдвигом относительно стыков и фиксируют телескопическими гибкими дюбелями.

  1. Далее укладывают ПВХ мембрану или другую гидроизоляцию.

Наглядная демонстрация структуры кровельного пирога с пароизоляцией внизу, двумя слоями утеплителя и ПВХ мембраной сверху.


pro-uteplenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
