Точка росы азота – Часто задаваемые вопросы о мембранных установках PRISM

Содержание

Часто задаваемые вопросы о мембранных установках PRISM

Домашняя страница мембранных систем PRISM
Мембранные установки PRISM
Инженерные системы Air Products
Мембраны для морских и судовых систем
Центр ресурсов


Мембраны общего назначения



Вопрос. Могут ли жидкие вода и масло повредить мембраны PRISM?

Ответ. Жидкая вода не наносит необратимых повреждений мембранам PRISM. Функциональность мембраны можно восстановить, продув ее теплым сухим воздухом до полного удаления жидкой воды. На работу мембраны не повлияют масляные пары, содержащиеся в проходящем потоке; однако мембрана получит необратимые повреждения при попадании или конденсации жидкого масла.

Вопрос. Можно ли заменить волокна в случае повреждения устройства?

Ответ. Волокно не подлежит ремонту или замене. Чтобы узнать варианты замены, обратитесь в Air Products.

Вопрос. Есть ли гарантия на мембраны PRISM?

Ответ. Компания Air Products обычно предоставляет стандартную гарантию работоспособности на один год с момента пуска или восемнадцать месяцев от даты покупки при условии правильной эксплуатации и обслуживания мембраны и оборудования. Для предпочтительных партнеров гарантия может быть продлена.


OBIGGS



Вопрос. Сколько весит мембрана PRISM в бортовой системе производства инертного газа (OBIGGS)?

Ответ. Вес сильно зависит от требуемой производительности системы. В различных применениях OBIGGS рассматривается применение сепараторов весом от 2 до 9 кг. При проектировании и создании мембранных сепараторов компания Air Products может выбирать из нескольких материалов. Такие материалы позволяют снизить вес при соблюдении требований к температуре и давлению. Кроме того, мы разработали технологические процессы и спроектировали специальные компоненты, чтобы свести вес мембранных сепараторов к минимуму.


Азотные мембраны



Вопрос. Каково значение точки росы азота, производимого мембранной установкой?

Ответ. Значение точки росы слегка варьируется в зависимости от чистоты азота. Точка росы азота 95%-й чистоты составляет не менее минус 56,67 °С. При дальнейшей очистке азота до 99 % точка росы снижается до минус 73,33 °С. В системах, где требуется особо низкий уровень влажности, вместе с мембранами PRISM для получения азота можно установить мембранный осушитель воздуха.

Вопрос. Нужно ли использовать фильтр тонкой очистки вместе с мембранами PRISM?

Ответ. Нет. Некоторые мембраны других производителей подвержены влиянию масляных паров. Для их устранения перед такими мембранами устанавливается углеродный фильтр. Кроме того, часто он дополняется фильтром тонкой очистки для удаления угольной пыли, которая выделяется из угольного фильтра.


Сушка воздухом



Вопрос. Есть ли в мембране жидкость, которую требуется ли сливать?

Ответ. Мембрана удаляет из сжатого воздуха воду в форме водяного пара. В мембране нет жидкости, которую требуется ли сливать. Жидкость должна удаляться коалесцирующими фильтрами, установленными перед входом в мембрану.

Вопрос. Чем различаются поглотительные и мембранные осушители?

Ответ. Мембранные осушители обладают широкими возможностями осушения, а поглощающие осушители сушат воздух за счет впитывания влаги твердым гранулированным сиккативом. Так как сиккатив требуется восстановить, используется две башни сиккативов, между которыми периодически переключается поток воздуха, который требуется осушить. Требуется техническое обслуживание переключающих клапанов; существует проблема переноса сиккатива в осушенный воздух, а также срока службы сиккатива.

Вопрос. Чем различаются мембранный и охлаждающий осушители?

Ответ. Охлаждающий осушитель осушает воздух путем его охлаждения для конденсации воды. Охлаждающий осушитель обычно осушает сжатый воздух до точки росы при температуре 1,67 °C. Мембранный осушитель работает по принципу депрессии точки росы, поэтому точка росы на выходе не ограничена температурой 1,67 °C. Охлаждающий осушитель также потребляет электроэнергию.

www.airproducts.ru

Температура насыщения точка росы – Справочник химика 21

    Инертным газом заполняют внутренние полости ответственных изделий, поддающиеся герметизации. Этот способ применяют для консервации химического оборудования, работающего во взрывоопасной среде или требующего особой чистоты внутренних поверхностей, соприкасающихся с продуктом [29]. При использовании азота содержание в нем кислорода не должно превышать 2%, а температура насыщения (точка росы) должна быть не выше 35 °С. 
[c.148]

    Содержание водяных паров х ) в г м определяют по температуре насыщения (точка росы) и давлению кислорода в приборе, пользуясь табл. 13.3. При охлаждении жидким азотом температуру зеркала принимают на 13 град ниже, указанной в табл. 13.3. [c.663]

    Содержание кислорода в азоте должно быть не выше 2%, а температура насыщения (точка росы) не должна превышать 35 °С. Для определения температуры насыщения применяют приборы конденсационного типа. [c.203]

    Технический газообразный кислород вырабатывают трех сортов (ГОСТ 5583—68) первого, с содержанием не менее 99,7% Ог второго — не менее 99,5% Ог и третьего — не менее 99,2% Ог остальное — аргон и азот (от 0,3 до 0,8%). Количество водяных паров для всех сортов кислорода при 20 °С и 760 мм рт. ст. не должно превышать 0,005 г/лсоответствует температуре насыщения (точке росы) при 760 мм рт. ст. не выше минус 63 °С. Содержание водорода в кислороде, получаемом электролизом воды, допускается не более 0,7%. 

[c.24]

    Вносят поправку в отсчет потенциометра на температуру окружающего воздуха по таблице, приложенной к прибору, и по графику, имеющемуся на приборе, находят температуру насыщения (точку росы) в °С. [c.267]

    Определение влажности сушильного агента Для определения влажности сушильного агента — воздуха или то-ночных газов существует ряд физических методов, например метод, основанный на измерении размеров тел, находящихся в среде влажного-воздуха (рис. 12-5) (волосяной гигрометр), метод, основанный на замере температуры насыщения (точки росы) воздуха (конденсационный гигрометр, рис. 12-6 и 12-7). Эти методы в сушильной 

[c.268]

    Линия (р= 1(100%) — линия полного насыщения—является граничной линией. Температура в точке пересечения линии / = пост. с линией (р = 100% будет температурой насыщения (точка росы) и соответствующее этой точке влагосодержание — влагосодержания йц насыщенного воздуха. При охлаждении влажного воздуха до и ниже начнется конденсация водяного пара из воздуха и процесс пойдет по линии Ф —100%. [c.36]

    Температура насыщения (точка росы), С Упругость водяного пара, Па Содержание влаги в 1м газа (воздуха)  [c.458]

    Свойства газов и жидкостей, а также переходы между этими состояниями вещества, позволяют объяснить климатические особенности горных местностей. Максимальное количество водяных паров, которое может содержаться в воздухе при заданной температуре, называется давлением насыщенных паров (данные о давлении насыщенных паров воды при различной температуре воздуха приведены в приложении VH). Когда воздух поднимается вверх на гору, его общее давление уменьшается, он расширяется, в результате чего воздух охлаждается. При подъеме на каждые 100 м температура воздуха снижается приблизительно на 1°С. В конце концов воздух охлаждается настолько, что давление содержащихся в нем водяных паров становится равным давлению насыщенного пара при достигнутой температуре. Эта температура называется точкой росы, и при ее достижении происходит выпадение осадков. Таким образом, выпадение дождя или снега происходит с наветренной стороны горы, по которой поднимается воздух. 

[c.197]

    Пример. Определить адиабатную температуру охлаждения воды, испаряющейся в атмосферный воздух с относительной влажностью около 0,5 и 7 о=298 К. Этим условиям соответствуют плотность водяного пара ро = = 0,5-0,023 = 0,0115 кг/м и температура насыщения (точка росы) Тн” = = 286,1 К. Выражение (11.2.4) для определения Г ад примет вид [c.179]

    Если влажный воздух охлаждать, то можно довести его до температуры, равной температуре насыщенного водяного пара прп данном парциальном давлении. Такая температура называется точкой росы. При дальнейшем охлаждении водяной пар начнет конденсироваться — появится туман. 

[c.34]

    Наиболее сложные методические задачи возникают в случае определения пределов взрываемости паро-газовых смесей, содержащих легко конденсирующийся компонент, при общем давлении, заметно большем атмосферного. Парциальное давление парообразного компонента здесь часто превышает давление его насыщенного пара при комнатной температуре. Для составления такой смеси необходимо термостатировать всю без исключения аппаратуру и коммуникации при температуре, большей точки росы для данного компонента. В противном случае холодный участок установки, как бы мал он ни был, будет играть роль обратного холодильника. В нем начнется и будет непрерывно протекать конденсация парообразного компонента, и правильная дозировка окажется невозможной. Термостатирование аппаратуры для исследования паро-газовых смесей часто применяют при определении пределов взрываемости, и всякий раз его осуществление связано с различными осложнениями, в особенности в отношении измерения давления парогазовой смеси. Исчерпывающего, практически приемлемого решения этой задачи нет до настоящего времени. Трудности возрастают с повышением температуры кипения компонентов смеси. 

[c.55]

    Пары воды могут насыщать газ до предельного давления, равного давлению насыщенного водяного пара при данной температуре. Это предельное содержание водяных паров при данной температуре называется точкой росы. Если содержание водяных паров превышает этот предел, то начинается их конденсация, т. е. переход в жидкое состояние. Естественно, что наличие влаги в газе нежелательно, так как при использовании газов могут образоваться ледяные пробки в регуляторах и других приборах, а также гидраты углеводородных газов. [c.83]

    Сущность метода состоит в том, что-газ, не насыщенный водяными парами, охлаждают до любой произвольно выбранной температуры ниже точки росы и замеряют количество сконденсированной влаги, а также температуру, до которой охладился газ. Влажность определяют как сумму отнесенной к единице объема газа сконденсированной влаги и влагосодержания насыщенного газа при данных температуре и давлении. 

[c.34]

    Конденсацию пара можно вызвать и другим путем понижая температуру и, вместе с тем-давление насыщенного пара. Если при охлаждении достигнута температура, при которой парциальное давление и давление насыщенного пара становятся равными, т. е. относительная влажность равна 100%, начинает образовываться туман, который затем конденсируется. Эту температуру называют точкой росы. Между абсолютной влажностью и

www.chem21.info

Теплонадзор » Точка росы — формула, расчет и визуализация

Что такое точка росы

Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

Таблица с точкой росы

Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас файл с таблицей, там опечатки исправлены.

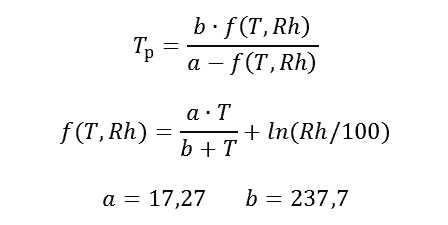

Формула расчета точки росы

Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

Формула обладает погрешностью ±0.4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

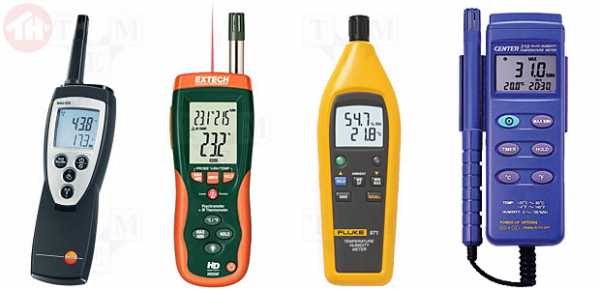

Приборы с определением точки росы

Психрометр (гигрометр психрометрический) — прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них — обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

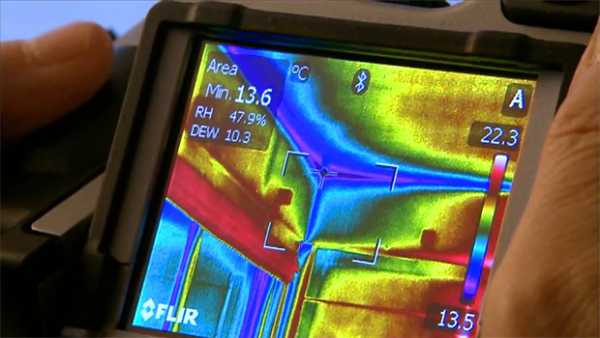

Расчет точки росы в тепловизоре

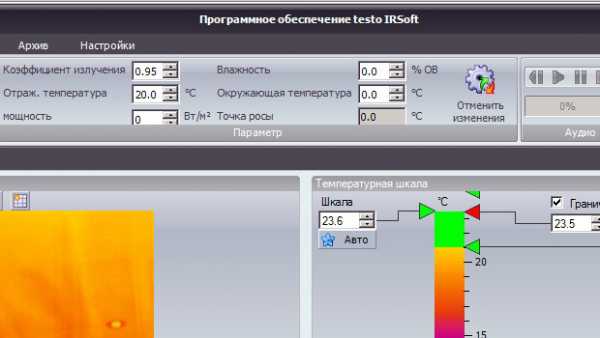

Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

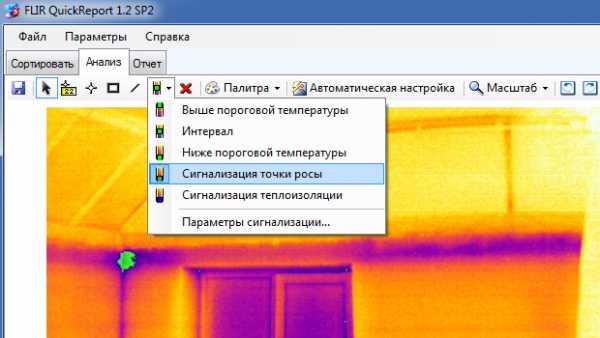

Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.



Точка росы в строительстве

О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

teplonadzor.ru

Методика определения влажности сжатого воздуха или азота

 Назначение

Настоящая инструкция распространяется на проведение контрольных испытаний по определению влажности сжатого воздуха или азота применяемых в производстве химических источников тока.

Инструкцией надлежит руководствоваться в тех случаях, когда требуется определить содержание водяных паров в воздухе или азоте в пределах от 0,01 до 12,3 г/м3.

Определение содержания влаги в сжатом осушенном воздухе или азоте основано, в данном случае, на измерении температуры конденсации (точки росы) паров воды на зеркальной металлической охлажденной поверхности.

Отступление (ужесточение или снижение требований) от настоящей инструкции могут быть внесены в технологическую документацию на изделие по согласованию с главным технологом и представителем заказчика.

Материалы, полуфабрикаты, оборудования, приспособления и приборы даны в Приложении.

Проведение испытаний по определению влажности сжатого воздуха или газообразного азота должны производиться при соблюдении правил техники безопасности изложенных в инструкции по ТБ.

 Методика определения влажности сжатого воздуха и азота

Вставить в стеклянный сосуд ПР 4293-1 на пробке медный хромированный стакан ПР 4293-2.

Подсоединить верхний штуцер стеклянного сосуда к реометру, а нижний штуцер – к магистрали сжатого воздуха или азота при помощи резиновой трубки ∅вн = 8 мм.

Подать анализируемый газ в стеклянный сосуд, отрегулировать вентилем скорость подачи газа по реометру 5-10 л/мин.

Налить в хромированный стакан 20 мл этилового спирта. Опустить в стакан со спиртом термометр.

Добавлять этиловому спирту небольшими порциями сухой лед фарфоровой ложкой. Непрерывно перемешивать смесь спирта со льдом кольцевой мешалкой.

Снижать температуру спирта до тех пор, пока зеркальная поверхность хромированного стакана слегка не затуманится. В этот же момент зафиксировать показание термометра. Точность измерения температуры должна быть не ниже 1 °С. Скорость снижения температуры вблизи точки росы должна быть не выше 1 °С в минуту.

Произвести повторное определение точки росы сжатого воздуха или азота.

Расхождение между двумя определениями не должно превышать 1 °С.

По экспериментально найденному значению точки росы с помощью прилагаемой таблицы 1 определить значение содержания водяных паров в воздухе или азоте. Ошибка определения точки росы не превышает ±1 °С.

Таблица 1 — Значение содержания водяных паров
Температура, °СВлажность, г/м
+2017,22
+1916,25
+1815,31
+1714,43
+1613,59
+1512,81
+1412,12
+1311,35
+1210,63
+119,95
+109,39
+98,87
+88,29
+77,73
+67,22
+56,80
+46,39
+35,96
+25,54
+15,17
04,84
-14,49
-24,13
-33,80
-43,49
-53,24
-63,00
-72,75
-82,53
-92,31
-102,14
-111,98
-121,81
-131,65
-141,51
-151,37
-161,21
-171,11
-181,01
-190,93
-200,83
-210,77
-220,71
-230,64
-240,59
-250,53
-260,48
-270,44
-280,39
-290,36
-300,32
-310,29
-320,27
-330,24
-340,22
-350,19
-360,17
-370,16
-380,14
-390,13
-400,11
-410,10
-420,09
-430,08
-440,07
-450,07
-460,06
-470,05
-480,05
-490,04
-500,04
-510,03
-520,03
-530,03
-540,02
-550,02
-560,02
-570,01
-580,01
-590,01
-600,01

 Материалы и полуфабрикаты

  1. Спирт этиловый технический марка А ГОСТ 17299-78.
  2. Сухой лед, полученный из углекислого газа, сжиженного ГОСТ 8050-85.

 Оборудование, приспособления и приборы

  1. Реометр стеклянный лабораторный типа РДС со шкалой 0-40 или 0-60 л/мин ГОСТ 9932-75 или реометр любой конструкции, обеспечивающий измерение скорости подачи воздуха в интервале 5-10 л/мин с точностью не ниже +20 % относительности.
  2. Термометр стеклянный жидкостной (толуоловый) тип А ГОСТ 9177-74 или термометр спиртовой метеорологический низкоградусный ГОСТ 112-78.
  3. Приспособление для контроля влажности азота или сжатого воздуха.
  4. Мензурка мерная 50 мл ГОСТ 1770-74.
  5. Ложка фарфоровая.
  6. Трубка резиновая 1 ст 8×2 ГОСТ 5496-78.

weldworld.ru

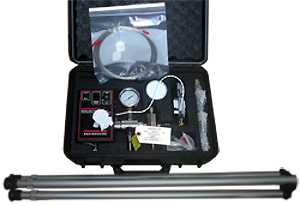

Измеритель температуры точки росы Chanscope II

Данное оборудование указано в следующих разделах каталога:

Внесён в Государственный реестр средств измерений РФ под № 51378-12

  • Удачное сочетание портативности, долговечности и простоты в использовании.
  • Долговечный портативный прибор, обеспечивающий повторяемость результатов не хуже 0,1 oС.
  • Представительность результатов обеспечивается за счет проведения замеров при рабочем давлении газа.
  • Удобен в эксплуатации и прост в обслуживании.
  • Используется принцип прямого измерения, прибор не требует калибровки.
  • Не имеет элементов, подверженных загрязнению.
  • Соответствует нормам ASTM D1142.

Измеритель температуры точки росы фирмы Chandler — инструмент прямого измерения содержания влаги в любом газе.

Прибор с охлаждаемым зеркалом, принцип действия которого основан на достижении условий, соответствующих точке росы как физическому параметру по определению. Когда газ охлаждается, не имея контакта с жидкостью, содержание влаги в нем остается неизменным, но относительная влажность увеличивается, пока не достигнет 100%, и влага не начнет конденсироваться. Температура в этот момент называется температурой точки росы.

Основу измерителя точки росы Chandler составляет маленькая камера высокого давления, в которую поступает анализируемый газ. На одном краю камеры находится полированное зеркало, на другом — иллюминатор. Оператор при помощи вентиля управляет подачей хладагента (расширяющегося газа из баллона), охлаждая полированное зеркало, пока не будет виден конденсат на нем. Затем температура и давление записываются и отмечаются на графике, чтобы определить содержание воды в пробе газа. Аналогично можно определить точку росы по углеводородам.

Применения

Природный газ

прибор спроектирован так, чтобы достичь высокой точности в неблагоприятных условиях, часто встречающихся в газовой промышленности. Выпускается специальная модель для использования на морских платформах

Сернистые газы

при изготовлении прибора использованы материалы, стойкие к коррозии в присутствии сероводорода

Промышленные газы

прибор идеально подходит для измерения точки росы сжатого воздуха, азота, кислорода, водорода, аргона и других поставляемых в баллонах газов.

Печи

прибор прост в использовании и обеспечивает достоверные точные измерения. В этой области он используется многие годы.

Варианты исполнения:

Диапазоны давлений: Выпускаются модели для диапазонов 1000, 3000 и 5000 psig (7, 20, 8, 34,6 МПа)

Способы охлаждения

Обычное

Хладагенты пропан (-29 °С), или двуокись углерода (-62 °С). Схема охлаждения оптимальная для обеспечения равномерности температуры, для лучшего контроля и точного измерения.

Быстрое

Используются те же газы-хладагенты, но направляются по прямой схеме: на заднюю стенку полированного зеркала. Достигается ускоренная реакция, но есть риск увеличения погрешности за счет регистрации точки росы до того, как все компоненты достигнут теплового равновесия.

Жидким азотом

Используется погружной стержень и сосуд Дьюара, содержащий жидкий азот. Применяется для низких температур точки росы (до -129 °С).

Термометры

Предлагается обширный выбор термометров. Термометры заполнены биологически разлагаемой жидкостью, что устраняет проблемы безопасности, связанные с использованием ртути.

Цифровой индикатор

Версия ChanScope обеспечивает подсветку и увеличение участка конденсации с цифровым отсчетом непосредственно в поле зрения оператора с оцифровкой в десятых долях градуса. Эта модель использует точный платиновый термометр сопротивления и светодиодный индикатор, предоставляя оператору мгновенную обратную связь во время измерений.

Основные технические характеристики

Диапазон температур точки росы -129…+93 °С
Точность ±0,1 °С
Рабочее давление до 5000 psig (34,6 МПа)
Соединения Подвод и отвод анализируемого газа 1/8″ NPT, хладагент — патрубок 1/4″
Питание аккумуляторные батареи, зарядное устройство с питанием 115 В или 220 В
Габаритные размеры 355×200×406 мм
Масса 11 кг

Дополнительно поставляются

  • No 13-0054 Гликолевый фильтр. Для очистки анализируемого газа от паров гликоля. Особенно полезен, если температура конденсации гликоля выше, чем точка росы по воде. Может быть включен в первоначальный комплект или добавлен позже.
  • No Р-0535 Треножник. Специальная легкая и долговечная, полностью алюминиевая конструкция. Двухсекционные стойки, длина в развернутом положении 1,4 м. Используется в качестве подставки для измерителя точки росы.
  • No Р-0536 Баллон для пропана. 20-фунтовый баллон с клапаном. Примечание: баллон поставляется пустым.
  • No 13-0277 Баллон 20 кубических футов, заполненный двуокисью углерода для охлаждения и заваренный. Укомплектован клапаном и соединительной арматурой. Соединение 1/4″ NPT Male.

granat-e.ru

Влажность влияние точки росы – Справочник химика 21

    Установлено, что изменение влажности водорода (точка росы от —34 до —42° С) при давлениях и повышенных температурах не оказывает значительного влияния на скорость обезуглероживания стали, поэтому применяли технический водород без специальной осушки. [c.72]

    Кроме того, на конденсацию фенольной воды оказывает влияние ряд содержащихся в газе веществ, точки кипения которых лежат в пределах от 180 до 220 . Эти вещества, присутствующие в небольших количествах, выделяются при сравнительно низкой температуре газа и повышают точку росы газа, вследствие чего рассчитанная в соответствии с влажностью угля точка росы не соответствует фактической. Определение фактической точки росы весьма сложно из-за разнородности веществ, содержащихся в газе, и может быть, по всей вероятности, выполнено только экспериментально. Поэтому следует иметь в. виду, что при помощи тепловой изоляции и подогрева газа удается только уменьшать количество фенольных вод, но не устранять причины их образования. [c.137]


    Положительное влияние на износостойкость поршневого графитового уплотнения оказывает некоторая влажность сжимаемого газа. По литературным данным (У01, 1959, № 12, 15 и 19), относительная влажность газов, вышедших из блока разделения, соответствует точке росы около —100 °С (0,00002 г/м ). Повышение относительной влажности до точки росы — 50 —70 °С (0,038 г/ж —0,00265 г м ) в несколько раз повышает износостойкость колец. [c.270]

    Сопоставление кинетических кривых реактивации угля при использовании в качестве продувочного агента сухого и влажного азота (влажность соответствует точке росы 40 °С) показало (см. рис. 4-3), что присутствие влаги (в исследованном диапазоне температур) практически не оказывает влияния на процесс регенерации. [c.135]

    Рассмотрено влияние зольности угля, сжигаемого в виде водоугольной суспензии о влажностью 30—50% на теплоту сгорания, концентрацию водяных паров в продуктах сгорания и температуру точки росы. [c.149]

    В книге рассматриваются методы измерения влажности топлива, дымовых газов и точка росы. Кроме mo o, разбирается вопрос влияния серы на температура точ. си росы дымовых газов. Основное внимание обращено на освещение оперативных методов контроля. [c.2]

    Из рассмотрения приведенных уравнений следует, что температура точки росы зависит от природы топлива, количества образующихся и приносимых воздухом водяных паров и коэффициента избытка воздуха. Температура точки росы растет с увеличением в топливе содержания водорода и влаги и снижается при повышении коэффициента избытка воздуха эти факторы являются основными влияние влажности воздуха вследствие ее незначительной величины ( = 8-н12 г к ) является второстепенным. [c.99]

    Повышение давления снижает влажность газа и, следовательно, уменьшает количество раствора, необходимое при осушке для получения газа с заданной точкой росы. Влияние изменения давления на скорость абсорбции паров воды жидким поглотителем можно рассчитать по упрощенному уравнению Стефана  [c.77]

    Поэтому для изучения влияния влажности водорода исследовали обезуглероживание стали при высоких давлениях и 525° С. Влажность технического водорода измеряли по точке росы [4 ]. [c.71]

    На механический износ тканей в рукавных фильтрах может влиять ряд факторов влажность и температура газов, вид, форма частиц и дисперсность пыли, оседающей на волокнах в процессе фильтрации, гидравлическое сопротивление запыленного фильтровального материала, химическая агрессивность компонентов газовой среды, конденсация на ткани различных веществ при охлаждении газов до температуры точки росы. Ниже описаны результаты исследований влияния различных факторов на изгибоустойчивость тканей. Эффект действия каждого из них оценивали сравнением изгибоустойчивости исходной ткани с ее изгибоустойчивостью [c.130]

    На качество маканых изделий большое влияние оказывает относительная влажность воздуха. Известно, что в воздухе всегда содержатся пары воды, попадающие в атмосферу вследствие испарения воды с поверхности океанов, морей и рек и распространяющиеся благодаря воздушным течениям. Влажность воздуха зависит от температуры и атмосферного давления. Увеличивая влажность воздуха в каком-либо пространстве, можно достигнуть такого предела, при котором в результате испарения в этом пространстве нового количества паров воды сконденсируется такое же количество воды. Температура, при которой пары, находящиеся в воздухе, достигают насыщения и конденсируются, называется точкой конденсации влаги или точкой росы. Степень насыщения воздуха водяными парами (в %) определяет относительную влажность воздуха. [c.98]

    При исследовании влияния влажности на концентрацию и выход озона газ пропускался через склянки с растворами серной кислоты надлежащего разбавления и влагосодержание газа определялось измерением температуры точки росы. [c.233]

    Влияние на замерзаемость газовых редукторов влажности подаваемого к редукторам кислорода. При испытаниях применялся кислород с точкой росы -fil, —20 и —30° с. Испытаниям был подвергнут редуктор ДКП-1-65 при максимальном рабочем давлении (15 кГ/с.ч ) и максимальном расходе газа (60 м /ч). Температура окружающей среды принималась равной (примерно) исходной точке росы кислорода. При этой температуре баллон с редуктором выдерживали в термокамере в течение времени, достаточного для осаждения в баллоне избыточной влаги. [c.189]

    На рис. 150 показано влияние температуры и влажности (точки росы) газа на напряжение искрового разряда при атмосферном давлении газа. [c.275]

    Влияние влажности воздуха. Для целей практики можно принять, что скорость сушки пропорциональна или разности влажностей л 2— Ху как это установлено выше, или разности парциальных давлений р — р , хотя эти две величины не точно пропорциональны друг другу Ps представляет собой давление водяного пара при температуре поверхности, а Ра — парциальное давление водяного пара в воздухе, т. е. давление водяного пара при точке росы). [c.450]

    Все факторы окружающей среды влияют на точность измерений и надежность приборов, однако не все они равноценны по действию на анализаторы. Наибольшее влияние оказывают а) совместно тепло и высокая влажность б) переходы через

www.chem21.info

Точка росы влажных газов – Справочник химика 21

    ТОЧКА РОСЫ ВЛАЖНЫХ ГАЗОВ [c.97]

    Точка росы влажного газа до контакта с диэтиленгликолем  [c.58]

    Точкой росы влажного газа называется та температура, при неизменном влагосодержании, при которой газ насыщается влагой, т> е. [c.286]

    Влажность кислорода измеряли посредством специального прибора (индикатора влажности) методом осаждения росы на зеркало прибора (определение точки росы влажного газа). [c.184]


    СИ ей точки росы называются разность между точкой росы влажного и осушенного газа  [c.139]

    Депрессия точки росы – это разность точек росы влажного и осушенного газа, [c.77]

    Температура, при которой влажный газ насыщается водяными парами, носит название точки росы данного газа. [c.68]

    Концентрация гликолей. Чем выше концентрация гликоля в растворе, тем выше степень осушки газа, т. е. разность между точками росы влажного и осушенного [c.41]

    Адсорбер представляет собой вертикальный цилиндрический аппарат, в котором адсорбент размещен в 2— 3 слоя. Влажный газ входит в адсорбер через верхний штуцер, что предотвращает подъем адсорбента при колебаниях давления в системе. Регенерирующий газ подается в низ адсорбера. Скорость потока регенерирующего газа незначительна (0,1—0,3 м/сек). Увеличение скорости приводит к повышению точки росы осушаемого газа, возрастанию перепада давления и уносу адсорбента. [c.52]

    При нормальной работе установки твердый поглотитель расходуется равномерно. При снижении производительности установки более 2/3 от номинальной нарушается контакт газа с жидкостью, и основная осушка происходит в слое твердого поглотителя. В этом случае весь слой хлористого кальция становится влажным отдельные таблетки слипаются и образуют со стенками колонны сплошные твердые мосты. По мере отработки хлористого кальция слой его оседает неравномерно, с образованием каналов, по которым газ проходит в слое, не вступая в контакт с твердым хлористым кальцием, что приводит к повышению точки росы осушаемого газа. Зависание твердого поглотителя и образование каналов может быть уменьшено покрытием стенок верхней секции колонны слоем полимерного материала. [c.237]

    Как следует из сказанного выше, потерн тепла в отработанном влажном воздухе представляют собой значительную часть общего тепла, расходуемого сушилкой, и возможным средством к уменьшению расхода тепла сушильным агрегатом является передача этого тепла вновь поступающему Холодному свежему воздуху.. Кроме того, если точка росы отработанного воздуха высока, а температура свежего воздуха низка, можно произвести значительную конденсацию паров воды в соответственном теплообменнике и таким образом увеличить количество рекуперированного тепла. Однако общий коэфициент теплопередачи от газа к газу бывает обычно настолько мал, что необходимая поверхность теплообмена экономайзера соответствующего типа принимает чрезмерно большие размеры поэтому практически такого рода оборудование употребляется лишь тогда, когда температура уходящих газов относительно высока или возможна значительная рекуперация тепла конденсацией водяных паров, благодаря достаточно высокой точке росы отработанных газов. [c.470]

    Очистка газа от влажной тонкодисперсной пыли и тумана производится в мокрых трубчатых или пластинчатых электрофильтрах. В мокрых электрофильтрах очищаются газы, из которых возможна конденсация влаги при охлаждении их до точки росы. Трубы мокрых электрофильтров часто изготовляют из свинца (фильтры для улавливания сернокислотного тумана) или из графита и ферросилида (фильтры для очистки газов, образующихся при выпаривании серной кислоты). Коронирующие электроды изготовляются из освинцованной проволоки и имеют круглое или звездообразное сечение. Оседающая на электродах влажная пыль периодически смывается с них. [c.343]

    Оболочка изготовляется, как правило, из стали, обработанной гальванически, окрашенной или покрытой резиной или поливинилхлоридом для работы в агрессивных или влажных средах. Некоторые материалы не выдерживают действия высоких температур, поэтому для оболочек могут потребоваться нержавеющие или специальные стали. Часто для снижения тепловых потерь и поддержания температуры газов выше их точки росы возникает необходимость в изоляции установки. [c.348]

    Графитовые кольца могут длительно служить только при сжатии умеренно влажного газа, с точкой росы не ниже 0° С. В случае совершенно сухого или недостаточно влажного газа происходит истирание колец с образованием графитовой пыли, при этом износ их недопустимо возрастает. Однако при чрезмерно высокой влажности газа, когда в цилиндре [c.646]

    По форме электродов электрофильтры делятся на трубчатые и пластинчатые, а в зависимости от вида удаляемых из газа частиц-на сухие и мокрые. В сухих электрофильтрах очистка газа происходит при температуре выше точки росы и улавливается сухая пыль. Мокрые электрофильтры предназначены для удаления влажной пыли, а также для осаждения взвешенных в газе капель жидкости. [c.229]

    Для более полного ознакомления с особенностями влажных газов остановимся на рассмотрении свойств влажного воздуха, как наиболее распространенного газа. В воздухе всегда присутствует водяной пар, содержание которого зависит от времени года, температуры и прочих метеорологических условий. Содержание водяного пара в воздухе характеризуется специальными единицами абсолютной и относительной влажностями, влагосодержанием, точкой росы и др. [c.117]

    Так, например, поршневые кольца, изготовленные из графита, могут служить длительное время при сжатии только умеренно влажного газа, с точкой росы не ниже 0 С. В случае сжатия совершенно сухого или недостаточно влажного газа происходит быстрое истирание колец. При чрезмерно высокой влажности газа, когда в цилиндре выделяется конденсат, износ также возрастает, так как между поверхностями трения деталей образуется графитовая паста, разрушающая слой правильно ориентированных кристаллов графита. Характерно, что применение даже минеральной смазки увеличивает износ графитовых колец в 10— 30 раз. В среде сухого азота графит также работает плохо. [c.5]

    Точка росы. При охлаждении влажного газа с постоянным влаго-содержанием х степень насыщения газа парами жидкости может достигнуть величины 9=1 и тогда газ с

www.chem21.info
