Расчет точки росы онлайн калькулятор
Расчет точки росы online калькулятор
1. Итак, сначала работы вы обязаны определить среднюю и небольшую температуру и относительную влажность зимы региона, в котором предполагается строить здание.
2. Дальше необходимо подобрать слой за слоем составляющие конструкции ограждения начиная внутри строения, заканчивая внешней фасадной отделкой/кровли. В нашей базе данных есть самые главные и популярные материалы, используемые в строительстве, зато вы можете также редактировать данный список.
3. После завершения ввода данных их нербходимо проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку “Расчет”.
4. Результаты: черный график отображает понижение (увеличение) температуры втутри конструкции ограждения. Синий — температура точки росы. Если температура в каком либо слое опустится до точки росы — пар конденсируется, что отрицательно оказывает влияние на тепло-эффективность и долговечность конструкции.
Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.
5. Замечательный вариант — это когда температура внутреннего слоя равна или стремится к температуре воздуха изнутри, а температура последнего слоя на фасаде строения равна или практически равна температуре воздуха с улицы. График понижения (увеличения) температуры обязан иметь гладкую форму т.е температура должна уменьшаться без скачков. Зон появления конденсата не должно быть ни при средней температуры зимы и нежелательны при пико-невысоких температурах.
6. Чтобы достигнуть эффективности близкой к образцовой, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.
7. Значение теплоэфективности выражено в ватах на метр квадратный внутренней площади на один градус разницы внешней и внутренней температур. Это означает, что помножив данное значение на внутреннюю площадь конструкции ограждения и помножив на температурную разницу внешней и внутренней в градусах Цельсия, получаем мощность радиатора, которую требуется обеспечить для поддерживания введенной внутренней температуры.
8. Посчитайте теплопотери через стены, потолк, пол и чердачный этаж при помощи такой программы бесплатно. Не забывайте добавить потери тепла сквозь двери и окна (данные берите у изготовителя) и также венитиляцию. Применяйте средние температуры у вас в регионе каждые месяцы за ежемесячно сезона отопления.
Точка росы. расчет, обозначение
Точка росы
Причина №1. Большая паропрозрачность слоев внутри конструкции разрешают создать высокое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приводит к очень высокой конденсации.
Решение проблемы точки росы
Прибавьте слабо проницаемых слоев изнутри (пароизолцию) и/или прибавьте вент просвет с наружной стороны. Данная мера даст возможность сдержать поток паров воды сквозь стены. Однако не стоит перестараться т.к закрытые пары изнутри комнаты будут копиться и это может привести к ухудшении качества воздуха изнутри помещений.
Если эксплуатационного условия строения особенно жёсткие (-20 и ниже), то необходимо посмотреть на возможность принудительного поступления в пространство помещения подогретого воздуха при помощи теплообменных аппаратов или нагревателей.
Это даст возможность задействовать герметичные пароизоляционные материалы без риска повредить климат в доме.
Как делается расчет потерь тепла?
Расчет потерь тепла определяется на основании температуры внутреннего воздуха, температуры поверхности внутри конструкции ограждения и температуры воздуха с улицы.
Температура изнутри стен меняется линейно. Наклонный угол графика зависит от значения термического сопротивления материала в самых разнообразных его слоях.
Среднее значение сопротивления передачи тепла изнутри строения принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108
Термическое сопротивление других слоев Re отвечает температурному перепаду между внутренней плоскостью стены и воздухом с улицы. (Т плоскости стены — T за границами строения ) dTe.
После по следующей формуле:
Ri / dTi = Re / dTe
Re = Ri * dTe / dTi
Общее тепловое сопротивление R = Re + Ri
R = Ri (1 + dTe / dTi)
И, напоследок, значение потерь тепла
Температура в помещении: 20 ° C
на стену: 18 ° C
температура воздуха: -10 ° C
dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт
dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт
ТП = 0,5 Вт / м2 K
Помимо потерь тепла отображаются зоны потенциальной конденсации .
Расчет точки росы online калькулятор
Калькулятор “ТеплоРасчет.рф” точки росы считается приватным проектом и не зависит от больших игроков сферы строительства.
Любые пожертвования (независимо от суммы) сберегут этот сайт в дальнейшем. Благодарю!
Прямо:
Вебмани: R408361100457
Yandex наличные средства: 410011049136440
Альфа-клик: 40817810609770002454
Автор: Анатолий
Прекрасная программа! Однако есть недочеты: Как добавить больше 6-ти слоев? Небольшая кнопка “расчет”. Долго её искал
Автор: Макс
Благодарю.
Замечательный сервис!!
Автор: Дмитрий
Где и как можно скачать данную ПО? Погрешность расчета какая? Соответственно с какой НТД эта ПО расчитывает? Прошу отправить, если есть на адрес [email protected]
Автор: ТОварищи! Выручайте- у меня дипломник горит
Горит Дипломная в Бауманском по теплорасчетам. Помогите. Дайте воспользоваться ПО? Магарыч с меня!
Автор: Константин
Благодарю! Расчет, тот, что искал. Но кнопка “Расчет” на самом деле плохо расположена.
Автор: Админ
Убрал кнопку расчет по просьбам трудящихся
Автор: Сергей
Большое благодарю за ваши усилия, программа сильно помогла!
Автор: Дмитрий
Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.
Автор: Дмитрий
Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.
Автор: Максим
из-за чего то при задании 100% влаги с наружной стороны или в середине помещения точка росы там (где задаем 100%) на пару градусов ниже, хотя должна совпадать.
Автор: Алексей
благодарю, попробывал расчитать Сэндвич-панель(ОСП12м+пенополистирол150мм+ОСП12мм, пишет конденсат. Хм. Очень удивительно, ведь все уверяют, что в СИП конденсата не может быть, и я не понимаю, откуда взяться он может если изнутри пенополистирола нет воздуха с водяными парами. Подскажите. Благодарю. alexeysodru
Автор: Админ
Алексей, в Вашей конструкции (Сэндвич-панель) кол-во конденсата в границах возможного. Создатели сайта не зависят от изготовителей материалов для строительства, благодаря этому нам нет смысла занижать или завышать свойства индивидуальных решений. Только доктрина, и ничего личного. Благодарю
Автор: Евгений (keber)
Взялся было за написание программы расчета параметров конструкций ограждения в настоящих условиях с учетом динамики изменения внешних условий и перемен теплоемкости, влагоемкости, сопротивления тепла и влагосопротивления слоев, Но! наткнулся на Ваше открытие. Благодарю. Упростилась задача аппониров
Автор: Админ
Если решить Вашу задачу,Евгений, то это будет что-то очень отдаленное от реальности.
Пожалуйста. Открытие не мое, я лишь совместил информацию ГОСТ 8.524-85 и DIN 4108 вместе и вывел на экран. Аналогичный сервис уже есть в Германии, но предусматривает лишь данные DIN 4108. Удачи
Автор: Артур
Прекрасная прога. А как выполнить больше 6 элементов стены?
Автор: Евгений
Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.
Автор: Евгений
Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.
Автор: Андрей
Сайт замечательный. Но расчет с прослойкой воздуха выполняется нетактично. R замкнутых прослоек воздуха нормирована СНиПом и зависит от ширины прослойки. А у вас данные цифры считаются совсем по иному. К примеру http://ТеплоРасчет.рф/?rid=20110829132510AKijwqg R подобного варианта у вас выходит 3,8 м2К/В
Автор: Андрей
Программа нужная с хорошим интерфейсом.
Очень не хватает безопасных материалов на основе деревянных отходов, типа деревобетон, фибролит, арболит.
Автор: Женя
Красота. Только стала часто подвисать, по всей видимости становиться чрезмерно востребован расчет.
Автор: Алла
Нравится программка, но хочется большего, к примеру, более 6 слоев пирога, в данном случае большая правдивость и наглядность будет и в конечном итоге многие “хотелки” отпадут
Автор: Админ
Отвечаю всем сразу: Нынче установлено ограничение в 6 слоев программы потерь тепла. В скором времени это ограничение будет снято, но исключительно неизменным гостям нашего форума. Регистрируйтесь, общайтесь у нас на форуме, который не перегружен маркетинговой информацией.
Автор: Игорь
Скажите, в материал добавить можно поризованную керамику, особенно много выстраивается, хочется сосчитать сопротивление. Заблаговременно благодарю!
Автор: Дима
Где тёплая керамика?
Автор: вова
Хотелось чтобы в расчете оказались и инновационные материалы:ТСМ керамика,керамоизол,термошилд.
Надеюсь и используемость программы возрастет!
Автор: Valery2306
Исправьте единицы измерения теплоемкости с (Дж/кг/К)на (Дж/кг*К)
Автор: Valery2306
И также теплопроводимости с (Вт/m/K) на (Вт/m*K)
Автор: Александр
Великолепный сайт! Просчитав ограждающие собственного дома заметны ошибки допущенные при утеплении. Выходит при использовании пенополистирола всегда будет конденсат.Не понимаю, почему его предлагают для стен из кирпича. Мой случай http://ТеплоРасчет.рф/?rid=20111105115559cFizoun
Автор: Админ
Благодарю, Александр! Что же касается Вашей стены, то конденсат в границах возможного, так что не нужно боятся. Достаточная система вентиляции решит данные проблемы и для средней температуры зимы -20 град. Это крайний север?
Автор: Фёдор
Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку “Мишка” ( Утеплительная смесь для штукатурки «Мишка» ) удалена маркетинговая ссылка И если несложно солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы.
Хочется выстроить тёплый чистый в экологическом плане и не д
Автор: Фёдор
Большое благодарю. Необходимая вещь. Рад поблагодарить. Жаль что указан единственный способ — Вебмани: R408361100457. я пользуюсь яндекскошельком. И ещё, все таки мало готовых материалов. Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку мишка, солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и дешовый дом, а расчитать и выбрать ма
Автор: Победит
Очень бы хотелось видеть среди материалов ячеистое стекло (блочное и гранулированное), легкий керамзитобетон (плотностью не больше 300), пенополиэтилен, вермикулитобетон и перлитовый песок. Они уже очень популярны среди продвинутых рабочих. Заблаговременно благодарю.
Автор: вова
Вопрос к создателям программы:при параметрах стены:Композиционный материал из бетона и стали 200мм Минвата 100мм Прослойка воздуха 100мм Кирпич 120 влажность 35/50 Конденсат отсутствует.
Если сменить ЖБ на пенобетонный блок конденсат рождается.Подскажите почему,напишите ответ пожалуйста.
Автор: Админ
Благодарю за вопрос, Вова! Взгляните параметры паропрозрачности пенобетонов и бетонов и найдёте ответ. Бетон лучше сдерживает пар перегретый, а что успевает проникнуть — испаряется. Для пенобетонов необходимо применять пароизоляционные материалы изнутри, чтобы достигнуть того же эффекта. Удачи!
Автор: вова
Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.
Автор: вова
Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.
Автор: Андрей
Добрый день, не могу связаться почтой, ссылка выкидывает на козявки. У меня предложение вопрос. Хочу встроить теплорасчет рф к себе на сайт. Чем могу Вас вызвать интерес?
Автор: Азимхан
нужно добавить разновидности материалов.Керамзитовая подсыпка.Замазка глиняной
Автор: Alehandrovich
Большое благодарю! Программа просто открыла глаза! К слову очень напрасно убрали кнопку расчета.
Когда добавляешь слои и вводишь толщину материала программа каждый раз пересчитывает все. Например необходима толщина 10см. Вбиваешь 1 идёт расчет, добавляешь 0 снова перерасчет. Отсюда и нагрузка на сервер. Ещё правдивое слово непонятно как можно поддержать сайт! И рекламы мало 🙂
Автор: Зоир
Молодцы! Прекрасно! Никак руки не доходили до расчетов ручным способом. Результат получил за 5 секунд и никаких формул. Большое благодарю создателям. Желаю всего лучшего.
Автор: DrNobell
Программа просто замечательная!!Есть просьба добавить изменение показателей при ветрах (выдувает тепло или очень высокое охлаждение стен ,крыши,полов)как во время зимы так и в летнюю пору.Потому как влага недруг материалов можно ли добавить долговечность конструкции при получившейся влаги (или же просто когда постройка развалится).И добавте материалов нового поколения глину,бетон на пластиковой арматуре,плоский асбоцементный лист,а если возможно целые системы ( каркасник ,несьемная опалубка и т..jpg)
д.). Заблаговременно благодарю автору . 19.01.12
Автор: Алексей
Было бы вообще отлично если расширить кол-во рассчитываемых слоев. А так большое благодарю авторам, все весьма просто и ясно !
Автор: Артур
Огромнейшее благодарю авторам программы. Все понятно и ясно. довольно удобно ставить опыты и выбирать правильные материалы. Только одна пожелание авторам. Вы могли бы добавить подобный материал как стеновой камень. У нас на Ставрополье он востребован. Или подскажите какой из материалов , который есть в вашей программе близок к строительному блоку. Благодарю большой еще раз за программу!
Автор: Рая
Собираемся дом строить по технологии Скандитек(с наружной стороны брус 7, каркас с теплоизоляцией эковатой 14,5, обшивка внутри 2).Демонстрирует конденсат((((( И что сейчас?!(((
Автор: Админ
Рая, прочтите тему про утепление внутри тут. Там, хотя и про подвалы, но кое что будет понятно. Ну и имейте в виду, что утепляют в 99% с наружной стороны, а не внутри
Автор: Константин
Программа понравилась.
Однако не необходима для просчета в условиях позитивных температур (обратная диффузия). И еще, на iPad нереально добавить первую строку в другом выпадающем меню подбора материала. К примеру, выбираем “Пленка” потом пытаемся подобрать “фольга из алюминия”, не подбирается.. Вторая строка и дальнейшие хорошо.
Автор: кира
А давление паров воды по сечению кирпича калькулятор показать может? И кто это подобная, паропрозрачность? и в каких лаптях она меряется? и как её узнать для определенного кирпича? В ТУ на кирпич подобного параметра нет, есть устойчивость к морозам.
Автор: Кира
А нестационарные процессы типа дымоотвода печи периодического действия Ваша программа не берёт?
Автор: Елена
Я из Белоруси благодарю большое за программу, довольно удобно, а ее можно скачать для последующего пользования? Я теплотехник.
Автор: Тихон
Храни Вас Джа, просто спасли в сложной ситуации!
Автор: Света
Большое благодарю.
все просто и комфортно! т.к. строю дом сама, сильно помогли ваши расчеты. Приятно понимать, что еще есть реальные энтузиасты, готовые помочь не за копейку, хотя с радостью пожертвую! подскажите плиз — мы выстроили 1-й этаж из пенополистиролбетона,какую позицию лучше подставить для более похожего на реалии расчета. Заблаговременно благодарю!
Автор: Роман
Большое благодарю,собрался дом строить и все не могу решить из чего лучше по соотношению качество-цена. И вот нечаянно отыскал ваш сайт. Все проблемы приняли решение в миг!
Автор: сергей
интересно можно ли при помощи вашей программы высчитать точку росы для стен из шлака
Автор: Сергей
Большое благодарю за Ваш труд.
Автор: Михаил
Расчет прекрасен, однако не хватает все же инновационных материалов типа блока из ячеистого бетона. Информацию по ним скорее всего получите из новых СНиП и ДБН.
Автор: Алекс
Благодарю большое за программу, прекрасная визуализация и простота применения! Один вопрос: в категории “бетоны” есть “пенобетонный блок 1,3 W/mk”.
Что это за материал? Это простой газосиликат или пенобетонный блок плотностью 400 или 500?
Автор: Алексей
Здравствуйте! Большое благодарю за подобный инструмент! У меня вопрос. Купил коробку по Киевом с вот этими стенами http://ТеплоРасчет.рф/?rid=20120809194726Hiykoom. Как можно поправить ситуацию?
Автор: Виктор
Хороший расчет практичный ! Может кто поможет : Мансардный тёплый этаж — профнастиловая кровля сделан по традиционной схеме: Внутри: 1. ГКЛ 2. Слой воздуха (по доскам крепящим пенополистирол) 3. пароизоляция 3. пенополистирол 15 см 4. ветрозащита 5. каркасная рама непрерывная 6. слой воздуха (вентилируемый контур) 5см 7. по каркасу профильный лист. теплорасчет демонстрирует, что будет мощный конденсат, значит весь вентилируемый контур просто замерзнет ? http://ТеплоРасчет.рф/?rid=20120815162038A
Автор: александра
благодарю большое за вашу программу. Я абсолютно не строитель, достался в наследие дом старой постройки из “дикого” камня, добываемого у нас в Донбассе в карьерах. Пробовала при помощи вашей программы выбрать различные варианты стенового утепления, не все, правда, выходит, но хоть что-нибудь. Я пенсионерка, нанимать профессионалов нет средств. Да и “профессионалы” не все грамотные, не факт, что сделают все по правилам. Еще раз большое Вам благодарю.
Автор: Андрей
Большое благодарю за Вашу работу! Очень практичный ресурс. Однако, не нашёл в перечне материалов пустотных блоков керамзитобетона(КББ) — материал достаточно популярный. У меня стены как раз из них. Как правильно выполнить расчёт в моём случае?
Теплотехнический расчет. Часть 2. Точка Росы.
Навигация по записям
что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене
Точка росы – температура, при которой выпадает конденсат, а именно, влага из воздуха превращается в водуТочка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.
Что такое точка росы
Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.
Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.
Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.
Точка росы
При проведении расчетов точки росы для определенного помещения, важно сделать расчет для:
- Наибольшего значения показателей температуры и влажности;
- Среднего значения;
- Наименьшего значения.
Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 оС, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 оС. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.
Понятие точка росы в строительстве
В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.
Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как:
- Вздутие поверхности;
- Ее большое отслоение;
- Шагрень.
Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.
Точку росы чаще всего рассчитывают в строительстве
Повлиять на этот показатель могут несколько факторов, в частности, таких как:
- Толщина стены, а также используемые для утепления стройматериалы;
- Влажность;
- Температура.
Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.
Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.
В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы, которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.
Расчет точки росы
Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.
Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.
Расчет точки росы
Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как
:- Климатические тонкости вашего региона;
- Присутствие и частота мощности ветровых потоков;
- Толщина стен;
- Стройматериал, использованный для строительства.
Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.
Температура точки росы
Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом, не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.
Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как
- Климатические условия;
- Зона проживания;
- С чем граничит утепляемая стена;
- Работа вентиляционной системы;
- Качество работы отопительной системы.
Температура точки росы
Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.
Определение: точка росы
Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.
Существуют определенные факторы, которые воздействуют на точку росы.
В частности, к таким факторам относятся:
- Климатические условия;
- Наличие утеплителя;
- Постоянное нахождение или временное проживание;
- Точный уровень внутренней и наружной влажности.
На точку росы воздействуют определенные факторы
В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.
Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.
Особенности точки росы в стене
Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.
В частности, такие как:
- Конструкция выполнена без дополнительного утепления;
- Утепление только наружное;
- Утепление наружное и внутреннее.
Особенности точки росы в стене
В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.
Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.
Формула точки росы
Существует несколько различных вариантов расчета точки росы.
В частности, таких как:
- онлайн-калькулятор;
- таблица;
- формула.

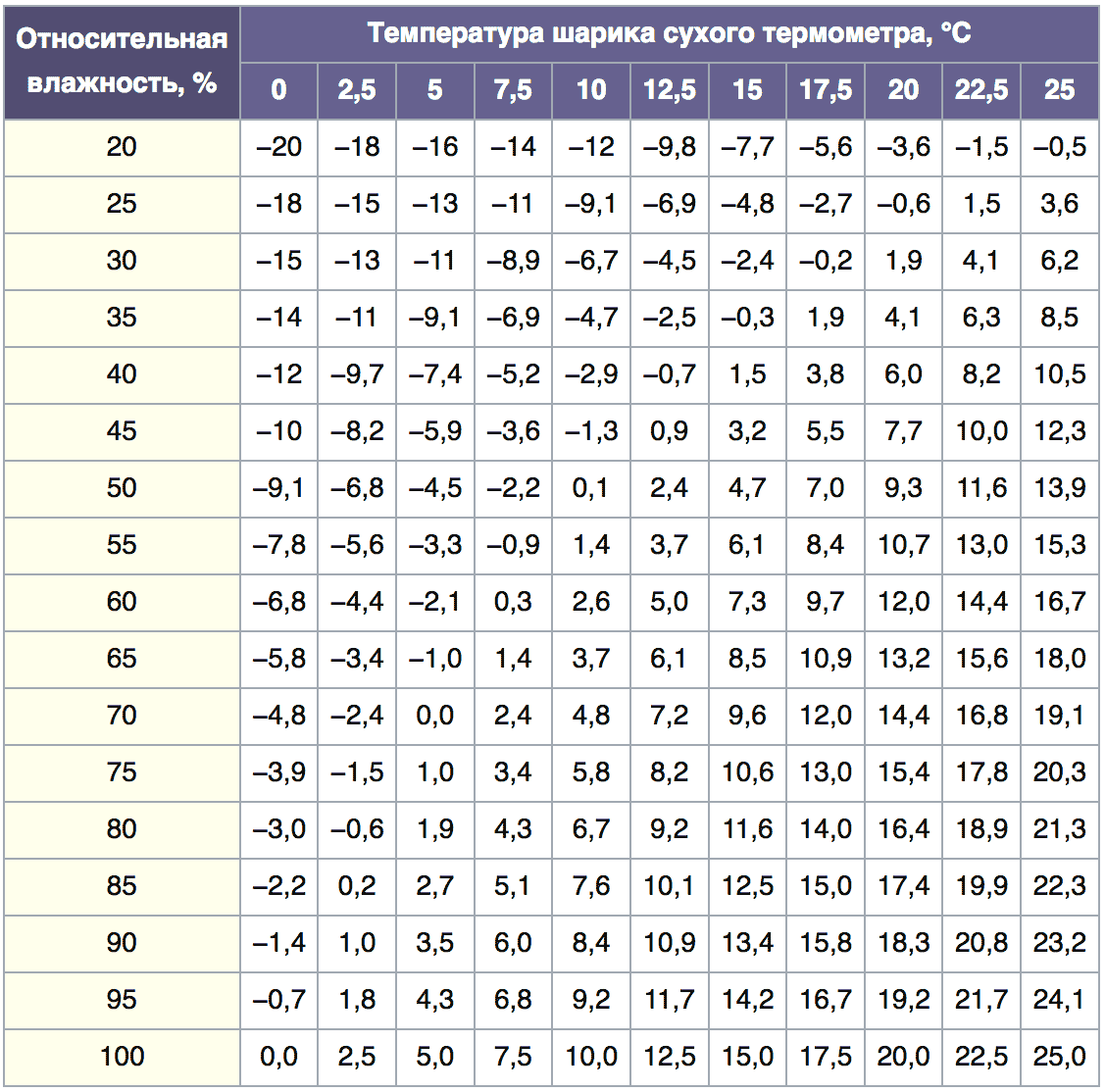

Таблица определения точки росы
Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21
Точка росы (видео)
Точка росы внутри зданий присутствует всегда, и при этом рассчитать количество влаги по одной только формуле достаточно сложно, можно только обозначить область конденсации. А это дает возможность предпринять требуемые меры по удалению лишней влаги, а иногда и вовсе предотвратить ее образование.
Добавить комментарий
Калькулятор точки росы NOVOTEST КТР-1
Калькулятор точки росы NOVOTEST КТР-1 предназначен для оперативного неразрушающего температуры и влажности воздуха, расчета температуры точки росы и измерения температуры поверхности контактным методом.
Калькулятор точки росы NOVOTEST КТР-1 измеряет:
- температуру воздуха (от -20 до +125°С),
- температуру поверхности (от -20 до +125°С),
- относительную влажность, а также рассчитывает:
- точку росы,
- разность между точкой росы и температурой поверхности
Преимущества прибора:
- точное определение параметров окружающей среды перед проведением окрасочных работ
- минимальное количество органов управления – одна кнопка – одна функция
- цифровой контрастный сегментный индикатор
- встроенные датчики температуры и влажности
- встроенный контактный датчик для измерения температуры поверхности
- для простоты эксплуатации калькулятор точки росы оснащен функцией звуковой
- сигнализации при снижении разницы температуры поверхности и точки росы ниже 3 градусов Цельсия
- заводские настройки прибора позволяют эксплуатировать без дополнительной калибровки
- долговечная мембранная двухкнопочная клавиатура
- функция автоотключения для увеличения времени непрерывной работы батареи без подзарядки
Технические характеристики калькулятора точки росы NOVOTEST КТР-1
Диапазон измеряемых величин |
|
температура воздуха, С | -20 … +125 |
температура поверхности | -20 … +125 |
влажность | 0-100% |
Рассчитываемые величины | |
температура точки росы, С | -15 … +40 |
разница между температурой поверхности и точкой росы | в зависимости от проведенного измерения |
Габаритные размеры, мм | 96х47х24 |
Рабочий диапазон температур, ° С | от -10 до + 40 |
Питание | встроенный аккумулятор |
Время непрерывной работы, ч, не менее | 10 |
Масса электронного блока с батареей, не более, кг | 0,2 |
Комплект поставки калькулятора точки росы NOVOTEST КТР-1
- электронный блок калькулятора точки росы со встроенными датчиками
- зарядное устройство
- паспорт
– специалисты Michell Instruments, точки росы, влажности и кислорода
Калькулятор влажности
| Параметр | Источник |
| wvp (e) | BS1339: 1, 3.2.2 Давление насыщенного пара [Sonntag] |
| swvp (es) | |
| Точка росы * | 0 9000 Точка *|
| Относительная влажность | BS1339: 1, 3.2.9 Относительная влажность |
| Активность воды | |
| ppmV (z) | BS1339: 1, 3.2.10 Взаимосвязь между соотношением смешивания, мольным соотношением и давлением пара |
| Соотношение смешивания (Y) | |
| ppmW | |
| Энтальпия (ч) | BS1339: 1, 3.2.14 Удельная энтальпия влажного газа («влажный воздух ”) |
| Wet Bulb | Стандартное эталонное уравнение испарения ASCE, ISBN: 9780784408056 |
| Абсолютная влажность (dv) | BS1339: 1, 3.2.12 Объемная влажность |
расчет по давлению водяного пара.
Для расчета давления водяного пара используется уравнение Зоннтага без увеличения коэффициента водяного пара.
Причина того, что коэффициент усиления водяного пара не используется, заключается в том, что он применим только к воздуху в небольшом диапазоне давлений. Неопределенности с использованием коэффициента за пределами этого диапазона неизвестны, и многие наши клиенты измеряют влажность в газовых смесях, кроме воздуха, поэтому безопаснее не использовать это.
Калькулятор влажности природного газа
| Параметр | Источник |
| Точка росы / замерзания | ISO 18453 или Бюллетень № 8 IGT, в зависимости от настроек |
| Абсолютная влажность | Рассчитано при 15 ° C, атмосферном давлении |
Калькулятор влажности предназначен для использования в диапазоне от -100 ° C до + 100 ° C точки росы (при атмосферном давлении), расчеты за пределами этого диапазона могут дать неожиданные результаты.Расчеты при давлении ниже атмосферного также могут дать неожиданные результаты, поскольку водяной пар ведет себя иначе в условиях вакуума.
Неопределенности (коэффициент охвата приблизительно k = 2) полиномов, используемых в уравнении Зоннтага, составляют:
Соответствует неопределенности точки росы:
- от ± 0,014 ° C до ± 0,0029 ° C для воды от 0 ° C до 100 ° C
- ± 0,07 ° C до ± 0,053 ° C для переохлажденной воды от 0 ° C до -50 ° C
- ± 0.От 12 ° C до ± 0,049 ° C для льда от 0 ° C до −100 ° C
Источник: BS 1339-2: 2009 7.2.2
Пример: Измерение точки росы производится при давлении 5 бар изб., Но вы хотите узнать значение, если снизите давление пробы до 1 бар изб.
Введите 5 бар изб. В поле «Давление пробы» и 1 бар изб. В поле «Компенсация давления», чтобы рассчитать точку росы при новом давлении 1 бар.
Эта функция работает в обоих направлениях.
Основная причина расхождения в расчетах связана с формулой, используемой для расчета давления водяного пара при заданной температуре.Это основа всех расчетов влажности, и существует несколько различных формул.
Наиболее широко используемой формулой является формула Зоннтага, содержащаяся в BS1339-1, но также используются другие формулы, такие как формулы Харди и Векслера. Неопределенности между различными формулами аналогичны, и ни одна формула не является «более достоверной», чем другая.
Калькулятор точки росы
Понимание и измерение точки росы при окраске стали в холодных или влажных условиях имеет важное значение.Вот руководство по установке точки росы и минимальной температуры для успешной покраски.
При окраске стали в холодных или влажных условиях опасайтесь точки росы. Это температура, при которой на стали образуется конденсат. Как только это произойдет или может произойти, вы не сможете рисовать: нет «если» или «но», просто ПРЕКРАТИТЕ рисование, пока не предпримете корректирующие действия.
Температура стали должна быть минимум на на 3 градуса Цельсия выше точки росы.Нет заданной температуры – это случай установления точки росы в текущее время.
Конденсация – это верный путь к катастрофе при покраске металла.
Определение точки росыДля расчета точки росы вам необходимо знать следующую информацию:
- Температура окружающей среды, в которой вы красите.
- Относительная влажность (RH). Его можно измерить гигрометром или взять из погодного приложения, настроенного для вашего региона.
После того, как вы узнаете температуру и относительную влажность, вы можете использовать онлайн-калькулятор точки росы на http://dpcalc.org/ или использовать приложение точки росы на своем телефоне. Введите температуру и относительную влажность, и точка росы будет рассчитана автоматически.
В качестве альтернативы можно приобрести универсальный измеритель точки росы, который измеряет температуру, относительную влажность и рассчитывает точку росы за вас.
Решаем, можно ли краситьТеперь, когда вы знаете точку росы, поместите магнитный термометр на окрашиваемую сталь:
- Если температура стали по крайней мере на 3 градуса или более выше точки росы , это нормально рисовать.
- Если сталь недостаточно теплая, не красить, пока она не станет теплой!
Можно нагреть рабочую зону до повышения температуры стали и окружающей среды. ОДНАКО большинство источников тепла могут вызывать конденсацию, поэтому обогрев не всегда возможен. Решение – использовать инфракрасные обогреватели, которые создают «сухое тепло» и предотвращают конденсацию. Инвестиции в инфракрасный свет – отличная идея, если вам просто необходимо рисовать в холодных и сырых условиях.
Вы должны продолжать регулярно проверять температуру во время и после покраски.После покраски необходимо поддерживать температуру в течение нескольких часов, чтобы краска высохла и затвердела.
TQC TM0040 Колесо калькулятора точки росы – Измерители точки росы
Калькулятор точки росы TQC TM0040 – это простой калькулятор для определения точки росы и относительной влажности с использованием измерений, выполненных с помощью психрометра Sling Psychrometer (измерения по принципу влажного термометра / сухого термометра) или электронного измерителя температуры / влажности.
По принципу, аналогичному принципу логарифмической линейки, температуры влажного и сухого термометров, измеренные с помощью психрометра слинга, выровнены на соответствующих шкалах (сухой термометр на белом, шкала №1; влажный термометр на белом шкале №2) на шкале точки росы TQC. Колесо калькулятора , а температура точки росы считывается по черной шкале точки росы.
В качестве альтернативы, относительная влажность (% RH) и температура воздуха, измеренные с помощью электронного термогигрометра (датчик относительной влажности / температуры воздуха), могут использоваться для определения температуры точки росы путем совмещения стрелки на шкале RH (# 4) с относительной влажностью. значение влажности в окне шкалы и считайте температуру точки росы на нижней черной шкале, которая соответствует температуре воздуха, считанной с самой нижней белой шкалы (# 3).
Например:
| Температура сухого термометра | 25 ° С |
| Температура влажного термометра | 19 ° С |
| Точка росы | 16 ° С |
| Относительная влажность | 58% |
Калькулятор точки росы TQC изготовлен из прочного пластика; просто протрите насухо мягкой тканью и верните в защитный чехол.
