При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы.
Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье.
Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.
Определяем суть термина
Если выражаться простым языком, то точка росы – это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха. Влияние на этот момент оказывают:
- влажность воздуха в помещении,
- температура стен или перекрытий,
- температура внутри здания.
Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.
Для чего данный термин используется при строительстве?Любые ограждения: стена или окно – это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении.
Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние:
- характеристики используемых при строительстве материалов и их толщина,
- место монтажа, количество слоев и качество утеплителя.
Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.
Расчет точки росы
Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.
Для этого необходимо воспользоваться формулой:
ТР = (b * λ(Т,RH)) / (a * λ(Т,RH)), где:
- ТР – искомая точка,
- а –константа равная значению 17,27,
- b – константа равная значению 237,7,
- λ(Т,RH) – коэффициент, который рассчитывается следующим образом:
λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:
- Т – внутренняя температура помещения,
- RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1,
- ln – натуральный логарифм.
Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.
Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:
Если вы решите рассчитать значение, то получите данные, сходные с указанными в таблице. Кроме всего прочего, для расчета можно воспользоваться онлайн – калькулятором.
Практическое применение
На практике значение термина точки росы важно при утеплении стен здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены.
Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:
- Здание, построенное из единого материала без дополнительной теплоизоляции. Если тело стены состоит из кирпича, камня или монолитного бетона, то при соблюдении технологии строительства в таких зданиях точка росы находится внутри стены. Её расположение тяготеет к внешнему краю поверхности. При условии снижения внешних температур точка росы будет смещаться внутрь стены. Если разница температур окажется значительной, то может наступить момент, когда точка росы окажется внутри помещения, и на стене выступит влага. Всем нам знакомая ситуация: запотевание окон зимой.
При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя
Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево – природный материал, обладающий прекрасными качественными характеристиками низкой теплопроводности и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции.
Если всё же утеплитель укладывается внутри здания, то следует провести дополнительные мероприятия:
- оставить воздушный карман между слоем теплоизоляции и облицовкой,
- предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности.
Что делать, чтобы вывести точку росы из дома наружу?
Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.
Варианты утепления стен
Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.
Материал теплоизоляции
Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, пенопласте или минеральной вате.
Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.
Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.
Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.
При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.
Расчет точки росы на стене
Знание того, как рассчитать точку росы в стене, позволяет предохранить помещение от образования конденсата и сохранить декоративное покрытие.
Источник: moyastena.ru
Точка росы в стене – что это?
Точка росы – это такая температура среды, при которой вода, находящаяся в воздухе, превращается из газа в жидкость (конденсируется).
Влажность воздуха зависит от его температуры. При одинаковом количестве водяного пара, холодный воздух будет более влажным, чем теплый.
Если мы будем плавно охлаждать воздух, то наступит такая температура, при которой влажность станет стопроцентной. В этот момент выпадает жидкий конденсат (роса). Такая температура называется точкой росы.
Температура и влажность воздуха на внутренней грани стены или кровли дома значительно выше, чем на улице. Это приводит к тому самому плавному понижению температуры внутри конструкции. При неграмотном подборе утеплителя, появляется вероятность, что внутри стены будет такая влажность и температура, при которой образуется конденсат.
Определение точки росы
Положение точки росы в конструкции стены зависит от того:- насколько тепло внутри помещения,
- насколько холодно на улице,
- ширины и теплопроводности строительных материалов, из которых состоит стена,
- влажности в помещении,
- влажности воздуха на улице.
Выясним, как меняется положение точки росы в разных ситуациях.
В стене без утеплителя. Если стена вашего дома вообще не утеплена, то температура внутри ее конструкции будет плавно понижаться от внутренней грани к наружной.
А точка росы тогда может располагаться: в середине стены, близко к наружной грани стены, близко к внутренней грани стены.
В стене с утеплителем снаружи. В месте, где расположен утеплитель достаточной толщины, будет наблюдаться резкий перепад температур. Тогда точка росы окажется внутри утеплителя, а вся стена будет теплой.
Если утеплитель обладает слишком маленькой толщиной, то точка росы
В стене с утеплителем внутри. В таком случае, так же будет наблюдаться резкий скачок температуры в месте, где расположен утеплитель. При этом стена окажется в холодной зоне и точка росы сместится к внутреннему краю стены.
Чтобы найти температуру точки росы необходимо воспользоваться таблицей.
Для этого найдите в таблице соответствующую комнатную температуру и на пересечение с текущими показания влажности будет находится температура точки росы.
Какие существуют методы определения точки росы расскажет статья “Определение точки росы: секреты и нюансы”.
Последствия неграмотного выбора и расчета
Точка росы, возникающая внутри материала, приводит к его увлажнению. Намокание стен имеет следующие последствия:
- Увлажненный бетон и кирпич обладают меньшими теплозащитными свойствами.
- На мокрой стене может развиться грибок и плесень.
- В помещении с влажными стенами будет неприятный микроклимат.
- Если влага внутри стены замерзнет и кристаллизуется, то ее кристаллы будут разрушать материал конструкции. Несколько циклов замораживания и оттаивания могут привести к потере прочности материала.
- Для утеплителя влажность опасна ухудшением его теплозащитных свойств.
Расчет утеплителя сводится к подбору его толщины в каждом конкретном случае. При этом расчете необходимо обращать внимание на положение точки росы. Неправильная толщина слоя утепляющего материала может привезти к намоканию и промерзанию всей конструкции стены.
Для того чтобы избежать намокания несущей конструкции стены, лучше всего размещать утеплитель снаружи. В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды.
Размещать утеплитель внутри помещения можно лишь
Точка росы в стене – что это?
Точка росы: что это, определение положения в стене с утеплителем и без него, таблица температур, последствия неправильно выбора и расчета.
Источник: holodine.net
Расчет точки росы при использовании минеральной ваты для утепления
Природа точки росы
Точка росы прямо связана со сферой строительства, ведь такие же процессы могут происходить внутри конструкций здания. Основная причина – это влажность, образуемая в жилище в результате жизнедеятельности человека, например дыхание, приготовление пищи, полив растений. Вода, содержащаяся в воздухе, скапливаться до бесконечности не может. Поэтому, дойдя до определенного значения, при определенной температуре выделяется в виде капель. При понижении температуры, например, от 10 до 0 градусов образуется конденсат, т.к. чем ниже температура воздуха, тем меньше пара. Зимний воздух снаружи здания гораздо холоднее, чем внутри, т.е. содержит меньше водяного пара. Из-за этого внутренние воздушные потоки, более насыщенные влагой, стремятся наружу. Вследствие чего воздух, движущийся от внутренней стены к внешней, остывает и перенасыщается влагой. Материал, имеющий температуру ниже точки росы, образует на своей поверхности капли воды, не только снаружи, но и внутри стены.
Для дома это грозит плачевными результатами, т.к. стены будут постоянно сырыми, что спровоцирует появление грибка и плесени. А это приведет к разрушению здания изнутри. Влажные стены плохо сохраняют тепло.
Расчет точки росы
При создании проекта дома необходимо заранее произвести расчеты точки росы для того, чтобы избавиться от излишней конденсации влаги внутри конструкции. Есть специальные формулы, определяющие точку росы для каждого здания индивидуально. Величина точки росы зависит от материала и толщины стен, а также погодных условий данного региона, где будет вестись строительство и многих других факторов. Главная причина образования конденсата – это недостаточная или неправильная теплоизоляция стен. При строительстве нужно надежно защитить от сырости стены, цокольные и чердачные перекрытия, соорудив их таким образом, чтобы появляющаяся на них влага могла легко испаряться.
Расположение точки росы
Утепленные стены – это главный способ борьбы с точкой росы. Но неправильный монтаж теплоизолирующего материала может нейтрализовать все приложенные усилия. Размещая его с внутренней или наружной стороны стены, вы самостоятельно определяете место конденсации влаги, т.е. расположение точки росы.
Способы утепления стен
В каменном или деревянном доме лучше применять внутренний способ утепления стен, т.к. это поможет сохранить его первоначальное состояние, а также это дает возможность скрыть все коммуникации. Однако есть у такого способа и недостатки. При утеплении внутренней поверхности стены точка росы будет находиться посередине ограждающей конструкции. Такая теплоизоляция, препятствуя поступлению теплого воздуха в стены, снижает его температуру, и внутри начинает скапливаться холодный влажный воздух, т.е. образуется конденсат. Это приводит к большей потере тепла, образованию постоянной сырости, приводящей к образованию грибка.
«Колодцевое» утепление
Такой способ подразумевает собой использование утепляющего материала с внешней стороны стены, но под навесным фасадом. Основным плюсом такого способа является возможность использования дешевого материала. Минус его в том, что приходится возводить громоздкий фундамент. Кроме того, при промерзании стены в утеплителе будет скапливаться конденсат, что снизит его теплоизолирующие свойства.
Наружное утепление стен
Наиболее эффективным является наружный способ утепления стен, т.к. теплоизолирующий слой находится снаружи и точка росы располагается в нем. Этот метод способствует удержанию тепла внутри помещения, и влага конденсируется за пределами стен, т.е. в теплоизолирующем материале. Промерзание и оттаивание ему не нанесет вреда, главное, чтобы влага не стала двигаться в обратном направлении. Для этого необходимо теплоизоляцию защитить снаружи штукатуркой или фасадными материалами от воздействия осадков.
Виды теплой материи
Использование теплоизоляционных материалов на 50% снижает затраты на отопление помещения. Использование теплоизоляционных материалов не только борется с точкой росы, но и формирует благоприятный микроклимат в помещении. В холода стены не будут промерзать, внутренняя отделка сохранится неизменной на протяжении длительного времени, а в жару дом не будет перегреваться, в нем всегда будет прохладно. Выбор теплоизоляционных материалов на строительном рынке очень разнообразен. В зависимости от сырья, из которого они изготовлены, их делят на органические и неорганические.
Минеральная вата
Минеральная вата – это стекловидное волокно, получаемое путем переработки расплавов горных пород или металлургических шлаков. Это самый распространенный вид утеплителя. Из-за своей пористой структуры минеральная вата обладает низкой теплопроводностью. Воздушные поры минеральной ваты составляют до 95% от объема материала. Вместе с тем она обладает хорошими звуко- и теплоизолирующими качествами, не деформируется под воздействием разных температур. Это особенно полезное качество при утеплении стен, т.к. материал будет постоянно подвержен воздействию влаги, а минеральная вата обладает высокой стойкостью к деформации в процессе всего срока эксплуатации с минимально возможной усадкой. Кроме того, минвата относится к невоспламенимым материалам, она экологически безопасна. Также в ее пользу говорит и простота монтажа. Этот материал можно применять для любого вида утепления. Единственным ее недостатком является то, что она хорошо впитывает влагу, но это ее свойство можно предотвратить с помощью гидроотталкивающей пропитки. Расчет точки росы минеральной ваты невозможен без показателей температуры воздуха и относительной влажности.
Расчет точки росы при использовании минеральной ваты для утепления
👍, Впервые с понятием «,точка росы», человек знакомится в школе на уроке физики.
Источник: www.kakprosto.ru
Советы по утеплению стен дома, положение точки росы
Вопрос необходимости утепления дома очень актуален в последние годы, так как стоимость электроэнергии и других источников тепла с каждым годом становится все выше, и расходы на отопление растут быстрыми темпами. Кроме того, большинство домов просто не держат тепло, и приходится прибегать к экстренным мерам. Можно конечно включить все имеющиеся обогреватели, но, где гарантии, что тепло останется внутри дома, и не будет также отапливаться улица? Выход из этой ситуации есть, это комплексное утепление дома. Эта мера позволит не только сохранять тепло в доме, но и экономить энергоресурсы для поддержания в помещении комфортной температуры.
Через стены дом теряет большую часть тепла, поэтому к утеплению необходим комплексный подход. В первую очередь утепляют стены дома снаружи и изнутри, а уж потом потолок и пол.
Способы утепления стен дома:
Наружное утепление стен
Наружное утепление считается самым эффективным, так как снаружи здание надежно защищено слоем теплоизолирующего материала от воздействия влаги и холода. Кроме того, при таком методе точка росы располагается внутри теплоизоляционного слоя. Всё тепло задерживается в конструкции стены, а влага конденсируется за ее пределами (в слое теплоизоляционного материала). Из-за этого явления теплоизоляция может замерзать и оттаивать, но это не страшно, важно лишь предотвратить попадание влаги из изоляции в стены, для чего сам теплоизолирующий материал снаружи нужно защитить фасадным отделочным материалом, например, штукатуркой.
Внутреннее утепление стен
Внутреннее утепление используют в случае, если необходимо сохранить внешний вид фасада здания, например в бревенчатом доме. Положительным моментом этого метода является возможность скрыть тепловые и электрические коммуникации. Существенным недостатком этого способа является расположение точки росы, в этом случае она будет находиться непосредственно в самом центре конструкции. Это приведет к тому, что в толщу стены не будет поступать теплый воздух, а это вызовет понижение температуры и скопление влажного холодного воздуха. Последствия такого явления – появление конденсата в толще стены, существенные теплопотери, постоянная сырость стен, и, как следствие, плесень и грибок.
Колодцевый метод утепления стен
Колодцевый метод утепления заключается в расположении теплоизолирующего материала под конструкцией навесного фасада, то есть на внешнюю сторону стен укладывается утеплитель, а затем монтируется вентилируемый навесной фасад. Однако такой метод утепления редко применяется при строительстве частных домов.
Точка росы – что это такое?
Точка росы представляет собой определенную температуру, до отметки которой должен охладиться воздух, чтобы водяной пар, который содержится в нем, конденсировался в росу.
При отсутствии теплоизоляции точка росы располагается внутри конструкции стены, и это вызывает промерзание. При устройстве теплоизоляции внутри здания тепло сохраняется внутри помещения, но точка росы не меняет своего расположения. Зона конденсации находится между стеной и слоем изолирующего материала. Устройство теплоизоляционного слоя снаружи здания полностью предотвращает промерзание и теплопотери, так как точка росы находится за пределами конструкции стен в самом материале.
Особенности внутреннего и наружного утепления стен
Наиболее эффективным вариантом утепления считается сочетание внутреннего и наружного утепления, но при соблюдении ряда важных моментов.
При утеплении всех стен дома изнутри, ограждающая конструкция не способна аккумулировать тепло, что впоследствии может привести к образованию различных грибков. Это связано с тем, что между внутренней стеной и слоем теплоизоляции будет образовываться конденсат. Недостатком только лишь внутреннего утепления является то, что сама стена здания будет расположена в зоне более низкой температуры, и все также будет подвергаться влиянию негативных атмосферных явлений.
Все эти моменты отсутствуют при утеплении дома с наружной стороны. Кроме того, устройство теплоизолирующей конструкции снаружи предотвращает отрицательное влияние окружающей среды, а это, в свою очередь, предотвращает появление грибка и продлевает срок эксплуатации самого здания. Для домов с маленькой площадью внешнее утепление экономит и без того небольшую жилую площадь. Единственным минусом утепления дома с внешней стороны является сезонность проведения работ, так как в зимнее время невозможно, да и не рекомендуется, проводить такие работы. При сочетании двух методов утепления, то есть и внутреннего и наружного, важно знать и соблюдать некоторые пропорции. Каждый используемый для утепления зданий материал имеет свой определенный коэффициент термического сопротивления, и для наружного утепления используют материалы с большим показателем (в три раза). Важным моментом при защите здания от скопления конденсата является правильное расположение теплоизолирующего материала. С наружной стороны на охлаждаемой поверхности располагают пористые материалы, которые легко пропускают водяной пар, а с внутренней стороны укладывают более плотный материал. Это позволит конденсату свободно испаряться, и при этом все тепло останется в доме.
Советы по утеплению стен дома, положение точки росы
Советы по утеплению стен дома, положение точки росы Вопрос необходимости утепления дома очень актуален в последние годы, так как стоимость электроэнергии и других источников тепла с каждым годом
Источник: kapitel-1.ru
ПОДСКАЖЕМ КАК СЭКОНОМИТЬ
ОТЗЫВЫ НАШИХ КЛИЕНТОВ
“Здравствуйте, уважаемые жители Алтайского края! В 2012 году замерзали зимой, т.к. дом был не утеплен. Искали много вариантов для утепления дома и пришли к выводу, что самый эффективный для утепления материал – пенополиуретан. Обратились в компанию “АлтайТеплоРесурс”. Дом утеплили быстро и качественно. Теперь потребление газа для обогрева сократилось в 3 раза. Граждане, не экономте! Утепляйтесь ППУ-Termospray.”
Точка росы в стене или в утеплителе
Очень вредное явление эта точка росы, увидеть его не просто, но и вычислить тоже не простая задача. Чем опасна и где она должна быть, об этом и попытаюсь рассказать.
Понятие «точка росы» хорошо известно всем, кто хоть раз сталкивался с решением строительных задач. Место расположения точки росы варьируется – она может находиться как на наружной или внутренней поверхности стены, так и в ее толще. Выяснив, где именно находится точка росы, уже можно определить место, в котором будет конденсироваться влага. Безусловно, лучше, когда точка росы располагается снаружи здания. При соблюдении этого условия влажность внутри помещений жилого дома будет поддерживаться в нормальном состоянии, а климат будет сухим и благоприятным.
Немного теории. Наверняка, Вы знаете о таком понятии, как «относительная влажность воздуха». Но задумывались ли Вы, что оно значит на самом деле? Все просто: в воздухе постоянно содержится то или иное количество влаги, находящейся во взвешенном состоянии. Объем этой влаги имеет прямую зависимость от температуры. Чем более горячий воздух, тем большее количество влаги в нем содержится. Максимальный показатель влажности воздуха – 100%, при котором обязательно указывается, что данная влажность наступила при определенной температуре. Если привести грубые условные данные, то при t +30 °C в 1 куб. м воздуха будет находиться 1 л воды, а при t -30 °C – всего 0,5 литра (оставшиеся 0,5 л воды при понижении t выпадут в осадок).
Этим интересным свойством воздуха объясняются многие природные явления. Например, туман. Вспомните, как после длительного теплого дождя к утру температура воздуха значительно снижается и на горизонте появляется туман – это и есть та «лишняя» вода, конденсирующаяся остывающим воздухом.
К чему мы ведем? Все просто – именно благодаря этому свойству воздуха мы можем объяснить появление точки росы. Иначе говоря, образование той температуры, по достижению которой воздух уже не может удерживать находящуюся в нем воду. И это вовсе не 0 °C, при которой вода замерзает. Точка росы появляется как в связи с изменением температуры, так и из-за перемен влажности, поэтому для ее точного определения имеется ряд специальных формул и созданы особые методики. Хотя в теме нашего сегодняшнего разговора они вряд ли уместны. Остановимся на том, что в зимний период влажность воздуха будет выше снаружи помещения и продолжим наши исследования.
Направление вектора влажности внутрь стены
В этом случае вектор влажности будет направлен, скорее всего, со стороны внутреннего помещения. При этом далеко не факт, что будет он упираться в стену. Нам любопытно, что произойдет, если стена будет более влажной, чем окружающий ее воздух? Для наглядности возьмем увлажненный кирпич или камень и поместим его в центр комнаты. Что будет дальше? Конечно, наш предмет обретет ту влажность, которая содержится в воздухе, окружающем его – т.е. он высохнет. А вектор влажности в течение всего времени, пока существует разница во влажности предмета и окружающего воздуха, будет направлен из кирпича.
Есть такое мнение, но оно далеко не верно. Чтобы убедиться в этом, достаточно посмотреть в СНиП II-3-79. Паропроницаемость пенопласта даже выше, чем у бетона (коэффициент паропроницаемости бетона – 0,03, пенопласта – 0,23). Меньше пара пропускает даже пенополистирол. Несмотря на очевидные доказательства, мнение о пенопласте как о пароизолирующем материале весьма распространено.
Любая стена, из чего бы она ни была построена, имеет ту или иную влажность. Вряд ли мы можем увидеть стену из стали или чугуна, которые влагу не впитывают, а вот все другие традиционные строительные материалы – бетон, кирпич, дерево – активно принимают в себя влагу, находящуюся в окружающем воздухе. Крайне важно учитывать этот факт, а также условия, в которых стена находится. В том случае, когда обе – внешняя и внутренняя – поверхности стены имеют одинаковую либо немного отличающуюся температуру, вся стена будет иметь влажность, идентичную влажности обтекающего ее воздуха. При таких условиях «мокрой» наша стена быть не может.
А какова температура рассматриваемой нами стены? Это вы можете узнать из расчетов, приведенных в статье. Здесь мы хотим отметить лишь то, что увеличивая теплопроводность стены, можно добиться минимальной разницы температур. А что будет, если из конструкции стены убрать утеплитель? Ведь если рассматривать его свойства, то именно утеплитель несет ответственность за приблизительное уравновешивание температур поверхности стены. Тут мы можем вспомнить про мокрый кирпич, который мы положили в помещении. Этот кирпич находился почти в таких же условиях, в каких эксплуатируется стена с утеплителем. Как будут обстоять дела, если мы удалим из стены пенополистирол?
Ситуация, честно говоря, будет не самой радужной. При таких условиях температура внутренней поверхности стены будет +20 °C, в то время как внешняя поверхность охладится до -20 °C. Данные эти весьма приблизительны, так как из-за высокой теплопроводности стены ее внутренняя поверхность будет иметь температуру ниже, чем у окружающего ее воздуха. Но мы не будем учитывать этот факт, а предположим, что температурный разрыв именно такой. Здесь и проявятся худшие свойства точки росы. Влага будет накапливаться в толще нашей стены, и постепенно начнет проявляться на ее внутренней поверхности. И это даже не вся суть проблемы. Плохая теплоизоляция приведет к смещению точки росы к поверхности внутренней стены. Вспомним, что эта поверхность имеет меньшую, чем внутренний воздух, температуру – к примеру, +5 °C. При условии, что точка росы в теплом помещении с определенной влажностью составляет 10-12 °C, на стене начнет образовываться влага, возникающая практически из воздуха. Доказательством такого явления может служить пример трубы холодного водоснабжения, расположенной в теплом помещении – Вы наверняка замечали, что поверхность такой трубы всегда мокрая. Но влага-то не через металл проникает, а собирается из воздуха. Такие последствия влечет игнорирование утеплителя в конструкции стены – она будет не только холодной, но также мокрой.
И даже это еще не все! Еще одна проблема заключается в образовании влаги на внутренних слоях конструкции стены. Ведь при понижении температуры она станет замерзать, а уж какие последствия это повлечет, нетрудно догадаться.
Более подробную консультацию можно получить у наших специалистов в Вашем регионе
или позвонить в call-центр:
+7 923 775-13-44 / +7 923 775-13-22
Где должна быть точка росы в стене
Точка росы в стене или в утеплителе
Источник: www.termospray.ru
banya-ili-sauna.ru
В строительной сфере очень важную роль играет так называемая «точка росы». Находиться она может в разных местах – в толще стены, на внутренней ее поверхности или снаружи. И в зависимости от того, где располагается точка росы, определяется место конденсации влаги. Конечно же, лучше, если точка росы будет находиться не внутри, а снаружи здания. Тогда влажность в жилом доме будет нормальная, а климат – сухим и комфортным. Попробуем вспомнить теорию. Что такое «относительная влажность воздуха» знают если и не все, то большинство из нас. Если же вы никогда не задумывались над этим вопросом, поясним: воздух обладает свойством содержать в себе определенное количество влаги, которая находится во взвешенном состоянии. И этот объем влаги напрямую зависит от температуры воздуха. Так, чем выше поднимается столбик термометра, тем больше влаги может находиться в воздухе. Максимальная влажность обозначается как 100%, с уточнением, что такая влажность возникла при определенной температуре. Грубо говоря, при температуре в +30 °C кубометр воздуха будет содержать литр воды, а при -30 °C – только пол-литра. А оставшиеся пол-литра воды с понижением температуры выпадут в осадок. Спешим успокоить специалистов и критиков – все данные приводятся лишь условно, исключительно для наглядности примера. Благодаря этому необычному свойству воздуха люди могут объяснить некоторые природные явления. Возьмем, к примеру, туман. После продолжительного теплого дождя утром вдруг резко похолодало – и мы можем видеть, как туман окутывает горизонт. Откуда он взялся? А очень просто – пресловутый туман и есть та самая «лишняя» вода, которую конденсирует остывающий воздух. Для чего весь этот разговор? Да все просто. Подобное интересное свойство воздуха как раз объясняет сущность точки росы. Другими словами той самой температуры, при которой воздух не в состоянии удерживать в себе влагу. Это отнюдь не температура замерзания, которая составляет 0 °C. На появление точки росы влияет как влажность, так и температура, а потому для ее расчета был выведен целый ряд формул и разработаны специальные методики. Впрочем, сейчас они навряд ли будут уместными и полезными. Но не будем углубляться дальше. Вернемся к тексту письма. Итак, в зимнее время влажность воздуха на улице будет выше, чем в помещении, это мы уже поняли. «Вектор влажности будет направлен внутрь стены». Скорее всего, подразумевается, что вектор будет направлен со стороны помещения. Но ведь совсем не факт, что он будет упираться в стену. Вот что будет, если у стены будет бОльшая влажность, нежели у воздуха, который ее обтекает? Давайте возьмем да и положим какой-нибудь намоченный предмет (камень или кирпич) в середине помещения. Как вы думаете, что с ним будет? Разумеется, этот предмет высохнет. Если точнее, то он приобретет влажность воздуха, который его окружает. И вышеупомянутый вектор до тех пор, пока разница во влажности не будет нивелирована, будет направлен как раз из кирпича. Да ничего подобного. Пенопласт – это далеко не пароизолятор. Если интересно – загляните в СНиП II-3-79 и удостоверьтесь в этом сами. Коэффициент паропроницаемости бетона, к примеру, будет меньше, чем у пенопласта (бетон – 0,03, а пенопласт – 0,23). Пенополистирол – и тот меньше пропускает. Впрочем, это заблуждение достаточно распространено. Я вот тоже считал пенопласт пароизолятором, пока в СНиП не заглянул. Каждая стена имеет определенную влажность. Если она построена из традиционных материалов, а не из чугуна или стали – то она будет влажной. Ведь влагу впитывает практически все: дерево, бетон, кирпич… Влажность окружающего воздуха передается и стене. А стена, о которой мы говорим, какую температуру имеет? Если кому-то любопытно – загляните в статью, там все расчеты есть. А здесь скажу лишь, что при увеличении теплопроводности стены разница температур будет меньше. Может возникнуть вопрос – а что случится, если утеплитель вообще убрать? Если уж на то пошло, ведь это он ответственен за примерное равенство температур поверхностей. Помните, мы в помещении мокрый кирпич и камень клали? Так вот, они ведь находились практически в тех же условиях, что и стена с утеплителем. Тогда что произойдет, если полностью избавиться от пенополистирола? В этом случае мы получим сплошные проблемы. Стена внутри помещения будет иметь температуру в +20 °C, а внешняя охладится до -20 °C. Это все очень приблизительно, поскольку стена имеет хорошую теплопроводность, а потому внутренняя поверхность станет холоднее воздуха в помещении. Но примем условия, что все так и обстоит. И вот тут-то точка росы и проявит свои отрицательные качества во всей красе. В толще стены будет копиться влага, которая непременно проступит на поверхности.Но и это еще не конец. Из-за ухудшения теплоизоляции тока росы приблизится к поверхности стены, которая находится внутри помещения. И хотя это само по себе не слишком критично, но ведь внутренняя поверхность стены холоднее воздуха в помещении! Пусть она будет хотя бы +5 °C. И тогда при определенной влажности воздуха в теплом помещении, точка росы в котором составляет 10-12 °C, стена начнет покрываться влагой, возникающей буквально из воздуха. Сомневаетесь? Любопытства ради, гляньте на трубу в теплом помещении, в которой течет холодная вода. Она же вся мокрая! Само собой, вода не сквозь металл проникает. Вот и получаем мы стену не только холодную, но еще и мокрую. Только представьте: вода по обоям ручьями течет… Но и тут наши неприятности не заканчиваются! Не стоит забывать про влагу, которая образовалась во внутренних слоях стены. Она ведь при понижении температуры начнет замерзать. А уж что дальше будет, думается, и так ясно. Чтобы грамотно сложить “пирог”, для начала неплохо понять физику процесса. А вопрос по точке росы/пароизоляции/утеплителю походу, самый популярный. “РАЗДЕЛ III. Осуществляя тепловую защиту ограждающих конструкций, следует помнить, что коэффициенты теплопроводности проницаемых утеплителей (минплиты, стекловата и др.), которые приведены в справочной и рекламной литературе, измеряются в условиях, далеких от реальных эксплуатационных. В реальности перенос тепла воздухом, проходящим через утеплитель, увлажняет его внутреннюю структуру, катастрофически снижая теплозащитные свойства, И если в потолочных перекрытиях снизить влажность можно хорошей вентиляцией и пароизоляцией, то на стенах сделать это гораздо сложнее. Полностью избежать увлажнения стен дома практически невозможно, поэтому нужно максимально снизить количество источников влаги и обеспечить ее отвод в сторону улицы.
|
psv.at.ua
Точка росы. Определение точки росы в стене при различных видах утепления
Точка росы. Определение.
Для того, чтобы понимать процессы, происходящие в стене, я вначале остановлюсь на таком понятии, как точка росы в строительстве. Определение точки росы – это температура, при которой выпадает конденсат (влага из воздуха превращается в воду). Точка с этой температурой располагается в определенном месте (на стене снаружи, где-то в толще стены или на стене внутри). В зависимости от расположения точки росы (дальше или ближе по толщине стены к внутреннему помещению) стена или сухая, или мокрая внутри. Точка росы (температура выпадения конденсата) зависит от:
- влажности внутри помещения
- температуры воздуха внутри помещения
Например: если внутри помещения температура +20 градусов, и влажность внутри помещения 60%, то на любой поверхности с температурой ниже +12 градусов выпадет конденсат.
Чем ниже влажность в помещении, тем точка росы ниже фактической температуры воздуха внутри помещения.
Например, при температуре внутри помещения +20 градусов, и влажности внутри помещения 40%, то на любой поверхности с температурой ниже +6 градусов выпадет конденсат.
Чем выше влажность в помещении, тем точка росы выше и ближе к фактической температуре воздуха внутри помещения.
Например, при температуре внутри помещения +20 градусов, и влажности внутри помещения 80%, то на любой поверхности с температурой ниже +16,44 градусов выпадет конденсат.
Если относительная влажность составляет 100%, то точка росы совпадает с фактической температурой внутри помещения.
Например, при температуре внутри помещения +20 градусов, и влажности внутри помещения 100%, то на любой поверхности с температурой ниже +20 градусов выпадет конденсат.
Расположение точки росы.
А положение точки росы в стене зависит от:
- толщины и материала всех слоев стены,
- температуры внутри помещения,
- температуры снаружи помещения,
- влажности внутри помещения,
- влажности снаружи помещения
Дальше мы будем опираться на эти два понятия: точка росы и положение точки росы в стене.
Разберем, что происходит с положением точки росы:
- в стене вообще не утепленной
- в стене, утепленной снаружи
- в стене, утепленной изнутри
Сразу, по каждому варианту, будем рассматривать последствия такого расположения точки росы.
Расположение точки росы в не утепленной стене.
По расположению точки росы могут быть такие варианты не утепленной стены:

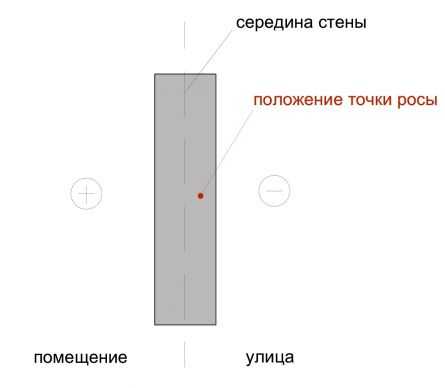

1. расположение точки росы между серединой стены и наружной поверхностью стены.
Расположение точки росы в стене между серединой стены и наружной поверхностью, стена не утеплена
В этом случае стена сухая.
2. расположение точки росы между серединой стены и внутренней поверхностью.
Расположение точки росы между серединой стены и внутренней поверхностью, стена не утеплена
В этом случае стена сухая, может замокать при резком понижении наружной температуры (ниже, чем расчетная температура по ДБН/СНиП в регионе, на несколько дней). Положение точки росы в эти несколько дней может сдвигаться на внутреннюю поверхность стены.
3. расположение точки росы на внутренней поверхности.
Расположение точки росы на внутренней поверхности стены, стена не утеплена
Стена мокрая внутри практически весь зимний период.
Как уже разобрали, положение точки росы зависит от 5 –ти факторов, описанных в части выше.
Расположение точки росы в утепленной снаружи стене.
По расположению точки росы в стене, утепленной снаружи, могут быть такие варианты:
1. Если утеплитель взят нужной по теплотехническому расчету толщины, то положение точки росы – внутри утеплителя.
Расположение точки росы в утеплителе, стена утеплена снаружи
Это правильное положение точки росы. Стена в этом варианте сухая.
2. Если утеплитель взят меньшей толщины, чем положено по теплотехническому расчету, то возможны все три варианта, описанные выше для неутепленной стены. Последствия описаны там же.
Расположение точки росы в стене, утепленной снаружи (если утеплитель взят меньше расчетной толщины)
Расположение точки росы в утепленной изнутри стене.
По расположению точки росы в стене, утепленной изнутри. Когда мы утепляем стену изнутри, мы ее как бы «отгораживаем» от комнатного тепла. Тем самым, мы сдвигаем положение точки росы внутрь помещения и понижаем температуру самой стены под утеплителем. То есть и точка росы (температура) и ее положение становятся такими, при которых образование конденсата более вероятно. Могут быть такие варианты:
1. Расположение точки росы в толще стены.
Расположение точки росы в толще стены, стена утеплена изнутри
В этом случае стена сухая, может замокать при резком понижении наружной температуры (ниже, чем расчетная температура по ДБН\СНиП в регионе, на несколько дней). Положение точки росы в эти несколько дней может сдвигаться на внутреннюю поверхность стены.
Расположение точки росы на внутренней поверхности стены, под утеплителем.
Расположение точки росы на внутренней поверхности стены, под утеплителем, стена утеплена изнутри
Стена в этом случае замокает под утеплителем весь зимний период.
3. Расположение точки росы внутри утеплителя.
Расположение точки росы в утеплителе, стена утеплена изнутри
Стена в этом случае замокает весь зимний период, кроме стены, утеплитель тоже мокрый.
Когда можно или нельзя утеплять стены изнутри.
Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.
Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.
Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.
Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:
- точки росы (температуры выпадения конденсата)
- положения точки росы в стене до и после утепления.
В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:
- Режима проживания (постоянно или временно)
- Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).
А температура в помещении зависит от:
- Качества работы отопления
- Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола)
Положение точки росы зависит от:
- толщины и материала всех слоев стены,
- температуры внутри помещения. От чего она зависит – выяснили выше.
- температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны.
- влажности внутри помещения. От чего она зависит, выяснили выше.
- влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также от климатической зоны.
Теперь, если собрать ВСЕ факторы влияния на точку росы и положение точки росы, мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:
- режима проживания в помещении (постоянно или временно)
- вентиляции (и притока, и вытяжки, достаточно ли их по расчету )
- качества работы отопления в помещении
- степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола)
- толщина и материал всех слоев стены,
- температуры внутри помещения
- влажности внутри помещения
- температуры снаружи помещения
- влажности снаружи помещения
- климатической зоны
- что находится за стеной, улица или другое помещение (его режим эксплуатации)
Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть :-). Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:
- помещение постоянного проживания,
- вентиляция выполнена согласно норме (для этого помещения),
- отопление работает хорошо, и выполнено согласно норме,
- остальные конструкции утеплены согласно норме,
- стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.
Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.
Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.
Последствия неправильного утепления изнутри.
Какие последствия утепления, когда утеплили изнутри, а было «нельзя». Как правило, это вначале мокрые стены. Потом, в зависимости от вида утеплителя,- мокрый утеплитель. Вата мокнет, а пенопласт или ЭППС – нет. Но это не меняет дела. В итоге,- это плесень и грибок на стенах. Время появления последствий – от одного года до трех.
По материалам: Builder Club
stroytrest8.by
