Точка росы воздуха – Что такое точка росы? Как рассчитать точку росы?

Точка росы и ее изменение в процессе сжатия воздуха — статьи Пневмомаш

В данной статье рассмотрим, что такое точка росы, и почему она является одним из ключевых факторов при выборе осушителя для любой пневматической системы.

Точка росы для нормального давления

В природе выпадение росы всегда связано с понижением температуры окружающего воздуха. Поскольку теплый воздух способен удерживать больше влаги, чем холодный, при соприкосновении с остывшими за ночь листьями растений он меняет свою температуру, в результате чего влага конденсируется на более холодных поверхностях. Другими словами, если брать  понятие точки росы для обычного атмосферного воздуха, то она будет зависеть только от уровня влажности и температуры воздуха.

Точка росы для сжатого воздуха

В процессе сжатия воздуха повышается концентрация в нем влаги, что неизбежно влечет за собой повышение температуры точки росы. Данное обстоятельство может крайне негативно сказаться на работоспособности системы, так как регулярное превышение точки росы будет способствовать процессам коррозии, а так же может создать благоприятные условия для размножения патогенных микроорганизмов.

Для выяснения допустимого уровня влажности в системе при планировании любой компрессорной станции производятся специальные расчеты, а для предотвращения негативного влияния данного фактора на линию ставятся специальные осушители воздуха.

Как подобрать подходящий осушитель?

Тип выбираемого осушителя зависит в первую очередь от того, как низко должна находиться точка росы. Так, например, если сжатый воздух будет транспортироваться в отапливаемом помещении, то для успешного функционирования системы достаточно использовать осушители рефрижераторного типа. Если же трубопровод  находится на улице, где температура воздуха может длительное время достигать минусовых значений, то оборудованием выбора станет адсорбционный осушитель, позволяющий держать в стандартной конфигурации точку росы сжатого воздуха на уровне -40°C.



www.pnevmomash.ru

§2.3. Атмосферный воздух. Влажность. Точка росы, инея.

Сухой воздух — смесь газов: азот 78,08 % ; кислород 20,95% ; инертные газы (Аг, Ne, Кг, Хе) и водород — 0,94% ; СО — 0,03% ; в небольших количествах О_э, С0₂, NH₃, СН₄, S0₂ и др.

К непостоянным составным частям воздуха относят Н₂0 , С0₂, СО. Состояние Н₂0 может быть в трех модефикациях — пар,мелкие капли (туман) и кристаллики льда. Водяной пар в воздухе создает свое парциальное давление. Давление водяных паров меняется от нуля (сухой воздух) до max (насыщенный водяной пар) в зависимости от температуры. Зависимость давления насыщенных паров Н₂0 над льдом и водой схематически представлена на рис.И.За. Точка Т_р носит название тройной, в ней наблюдается равновесие трех фаз — льда (I), воды и пара. Точка К

р соответствует критической температуре перехода жидкость <-» газ. Участок диаграммы до Т_р носит название кривой сублимации (испарения из твердого состояния), а участок от Т_р до К_р — кривой испарения.

Точные значения величин давления насыщенного водяного пара при различных температурах строго изучены и сведены в таблицах. Давление насыщенного водяного пара над плоской поверхностью химически чистой воды или льда вычисляют по формуле [ 1 ].

Р = Р₀ ехр ⁰⁶ *

(3.1)

B + t

где Р_п = 6,1121 10² Па, а₍₁₎= 17,5043 и = 241,2° С- постоянные для воды; а, = 22,4893, (3_; = 272,881 °С постоянные для льда, t — температура °С.

Абсолютная влажность. Парциальное давление водяного пара в зоз духе или масса водяного пара единицы объема воздуха называют

абсолютной влажностью и обозначают р. (Па) или d_f (кг/м³). Абсолютная влажность в замкнутом пространстве не зависит от температуры.

Относительная влажность. Отношение парциального давления 1-.здя f-юго пара в воздухе к давлению насыщенного пара (влажностьнасыщения P_1IdC(T) ) при заданной температуре воздуха составляет понятие относительной влажности иь\и степени насыщения.

fsJL.100% (3.2а) f = _i_.ioo% (3.26)

Р d

^х нас ‘•нас

Относительная влажность — безразмерное число и меняется от нуля до 100 %. Значения f% для помещения нормируются. В частности, если f < 50%, то помещение считается сухим, при влажности 50% < f < 60% — нормальным. При 61% < f < 75% влажность воздуха в помещении повышенная, если f > 75% — помещение сырое.

По известной относительной влажности абсолютная влажность рассчитывается по формуле

Pi =0,01f%P_Hac (3.3)

Существенно понимать, что при равенстве f, = f₂ для различных температур значения Р,* Р₂ могут отличаться. В частности при одинаковой относительной влажности воздуха на улице и в помещении (летом — зимой) парциальное давление паров в помещении много больше, чем на улице.

Наблюдение показывает,что если в помещении с ненасыщенным водяным паром внести твердые тела с температурами ниже, чем температура в помещении, то при определенной степени переохлаждения на их поверхности наблюдается конденсация влаги из воздуха (выпадение росы). Таким образом, хотя в помещении относительная влажность меньше 100%,но вблизи поверхности холодного тела относительная влажность повышается до 100% — пар становится насыщенным.

Точка росы t

_d — температура поверхности твердого тела, вблизи которой пар из ненасыщенного состояния переходит в насыщенное.

Нахождение температуры точки росы:

1. .По известным — значению f и графику Р_нлс = f(t) показывает рис. 11.36;

2. . По значению f и температуре в помещении,используя таблицы, находят значение абсолютной влажности Р. – 0/01 • f • P_Hac(t). Затем, по тем же таблицам ищут температуру t_d ,ири которой Р. отвечает состоянию насыщения.

Охлаждение ограждающих конструкций до температур, близких к точке росы,но несколько выше ,ведет к покрытию ее тончайшей пленкой воды,с появлением в этой области избыточных электрических зарядов, притягивающих мелкие пылинки, споры грибков и т.л (пятна, плесень й последующее разрушение).

Точка 1шея t_t

— температура поверхности твердого тела,вблизи которой пар из ненасыщенного состояния переходит в твердое состояние (кристаллы) . Для расчета точки инея надо знать зависимость Р —Т для кривой сублимации О —Т_р (рис.II.За.). Определение t, аналогично тому, как это было описано выше для точки росы.

Ранее отмечалось, что строительные материалы имеют капиллярно — пористую структуру, а вода является хорошим растворителем.Присутствие в воде растворенного вещества приводит к понижению давления насыщенного пара Н₂0 по сравнению с ‘ химически чистой водой (рис11.4а). Так, например, для раствора поваренной соли в воде давление насыщенного пара составляет 3/4 давления насыщенного пара чистой воды при гой же температуре. Понижение давления пара Н₂0 над растворами изучалось Раулем (1884г.) и для двухкомпонентных растворов было получено

8Р

Р|>-Р, “ Рц₂0 ‘ Nh₂0 ИЛИ —; – N

*Н₂0

где: P_f.__Vt –

давление насыщенного пара Н₂0 над раствором; давление насыщенного пара над плоской поверхностью химически чистой воды;

понижение давления насыщенного пара Н..О раствора; мольная концентрация воды в растворе; мольная концентрация растворенного вещества.

5Р

^н₂о ~

N ‘ –

Рис.11.4 К пояснению законов Рауля (а) и Лапласа (б).

Еще одной причиной,приводящей к сдвигу равновесия между жидкостью и ее насыщенным паром являются капиллярные силы. Давление насыщенных паров зависит от формы поверхности жидкости. В случае гидрофильных строительных материалов вода поднимается по капилляру (рис.II.2) и давление насыщенного пара будет меньше,чем в случае плоской поверхности. Для гидрофобных материалов вода в капилляре опускается и давление насыщенного пара Н₂0 больше,чем над плоской поверхностью. Изменение давления ДР (рис.11.16) может быть вычислено по формуле:

др ₌ . Рпара

^ Р жидк

где а_жг — коэффициент поверхностного натяжения жидкости па границе ее с газом; г — радиус сферы, частью которой является мениск, г « R_{k ii}. Понижение давления насыщенного пара Н₂0 над вогнутой поверхностью приводит к явлению капиллярной конденсации, осаждению воды в пористом материале из пара,не являющегося в обычных условиях насыщенным [8].

studfiles.net

Точка росы. Часть 1. Образование конденсата в воздухе и на поверхностях.

Давайте сегодня поговорим о точке росы. Это одна из тех тем, которая часто обсуждается на строительных форумах, есть онлайн калькуляторы для расчёта и т.д.
Обычно о точке росы всегда вспоминают, когда нужно продвинуть или покритиковать какой-то материал или технологию. В результате информация зачастую перекручена или очень преувеличена.
Сегодня о ТР я расскажу по-своему. Позже это поможет углубиться в более технические вопросы.

Точка росы

Само понятие «точка росы» в нашу лексику перекочевало как дословный перевод английского метеорологического термина dew point (роса+точка, точка росы) и вместе с дословным переводом определения этого термина, а именно «температура, при которой водяной пар конденсируется и превращается в воду» стало использоваться в строительной терминологии.
Для метеорологии определение данного термина как температуры воздуха имеет свою логику. Кроме температуры, атмосферного давления и пара (по сути, молекул воды) больше ничего нет в решении вопроса образования конденсата (росы) в воздушных массах, чего не скажешь о доме, где образование конденсата происходит не только в воздухе, но и на поверхностях, а также внутри массива конструкций.
Температура – это только один ИЗ факторов, который определяет, произойдёт конденсация или нет. Даже в рамках одной стены в одной и той же комнате с одинаковой влажностью воздуха конденсация может происходить по-разному. При одинаковой температуре и влажности воздуха, но в разных строительных материалах с разной интенсивностью конденсируется пар и т.д. Поэтому в контексте рассмотрения конденсации для дома лично мне не нравиться определение точки росы как температуры. Я предпочитаю рассматривать вопрос конденсации в целом, что более важно для дома, не усложняя его часто двузначным термином точка росы.
Но на самом деле это немного лирическое отступление и не очень важно как вы будете воспринимать точку росы, как температуру образования конденсата или как саму зону конденсации. Понимайте как комфортнее вам, — это не принципиально.
Но дальше с вашего позволения я буду использовать комфортный для себя термин «зона конденсации». Он в лучшей степени будет описывать моменты, на которые стоит обращать внимание.
Итак, воздух практически на 100% состоит из кислорода и азота, молекулы которых находятся друг от друга на расстоянии и не приближаются друг к другу из-за постоянного колебания.
В этих промежутках могут содержаться молекулы других веществ в газообразном состоянии, в т.ч. молекулы воды.
При нагревании вещества молекулы становятся более подвижными, растёт их энергия, повышается интенсивность колебания они и начинают отдаляться друг от друга, увеличивая объём вещества. При охлаждении, соответственно, наоборот.

Таким образом, когда воздух нагревается, между молекулами вещества, увеличивается расстояние и теперь бОльшее количество молекул воды может поместиться в увеличенных промежутках.

Выпадение конденсата

А теперь представим, что, наоборот, тёплый воздух начал охлаждаться, — расстояние между молекулами уменьшается, как и место для свободного присутствия молекул воды в газообразном состоянии. Если говорить очень простым языком, молекулам воды становится тесно, расстояние между ними уменьшается, а когда свободных молекул воды становится больше, чем места в промежутках, наступает полная 100% насыщенность паром, воздух больше не может содержать в себе такое большое количество воды в газообразном состоянии, и данным молекулам ничего не остаётся как сближаться настолько, что они соединяются и переходят уже в состояние жидкости.

Вы можете видеть проявления этого процесса в повседневной жизни: роса, иней, туман, образование облаков, дождь, снег, пар от кипящего чайника или при дыхании на улице в мороз, образование конденсата на стенах ванной комнаты при принятии душа и т.д. Все эти процессы можно объединить в один – насыщенный паром воздух охлаждается до образования конденсата.

Такой процесс конденсации при значительной разнице ночной и дневной температур происходит на любых поверхностях, которые находятся на улице, в т.ч. на поверхностях наружных конструкций домов или, например, автомобилей. Если поверхности могут впитывать влагу , то образование конденсата вы не заметите. Но, например, на поверхности машины, которая стоит на улице, вы можете по утрам видеть конденсат в виде воды или инея в морозные дни. Но уже через час-два после восхода солнца конденсат сам уходит.

Каждый день образование конденсата происходит и на всех наружных конструкциях дома. И если конструкции стен обычно могут впитывать влагу, а утром с повышением температуры и понижением относительной влажности воздуха, отдавать этот конденсат обратно в воздух, то, например, с кровельным материалом нужно быть внимательнее. С его внешней стороны конденсат может спокойно стекать в водосточную систему или испаряться в воздух при повышении его температуры, но с нижней стороны конденсат тоже образуется, и с поэтому с нижней стороны кровельного материала всегда необходим гидроизоляционный слой, а также свободная вентиляция между этим слоем и кровельным материалом.
Такой же процесс происходит ежедневно, особенно в холодное время года в сезонных неотапливаемых домах. Если не предусмотреть их свободную вентиляцию для выхлаждения и вывода конденсата через окна, то конденсат будет образовываться на поверхностях, обычно окнах, неутеплённых участках наружных конструкций, особенно тех, которые плохо пропускают пар.
А если в таком неотапливаемом доме оставить какой-то источник воды, например, по запас набрать вёдра водой и так их оставит в доме, то образование конденсата на поверхностях может быть очень заметным.
Поэтому или вы поддерживаете температуру в сезонном доме постоянно выше температуры образования конденсата на поверхностях (а это обычно затратно и нецелесообразно) или полностью выхлажадаете дом постоянным проветриванием. И ни в коем случае никакой открытой воды в холодном доме.

Итак, сегодня мы рассмотрели образование конденсата в воздухе и на поверхностях. Здесь прямая зависимость от температуры и наличия пара в воздухе. Чем меньше пара в воздухе, тем больше нужно охладить воздух, чтобы выпал конденсат. И чем выше температура воздуха, тем больше пара может содержать такой воздух без выпадения конденсата.
Но на образование конденсата, в т.ч. интенсивность его образования, внутри конструкций наружных ограждающих конструкций влияет и ряд других условий.

Об этом мы поговорим в следующей части серии выпусков про конденсат в доме.

www.eco-kvartal.com.ua

Влажный воздух и точка росы

    Если влажный воздух охлаждать, то можно довести его до температуры, равной температуре насыщенного водяного пара прп данном парциальном давлении. Такая температура называется точкой росы. При дальнейшем охлаждении водяной пар начнет конденсироваться — появится туман. [c.34]

    Пример VI. 16. Определить количество тепла, которое поступает в холодильную камеру, построенную из красного кирпича [толщина бк = 0,2 м, теплопроводность Лк = 0,7 вт/ м-град)] и изолированную с наружной стороны слоем пробки толщиной 0,1 м [теплопроводность сухой пробки кх = 0,07, влажной пробки Ха = = 0,15, а промерзшей пробки = 0,35 вт/(м-град)]. Температура внутри камеры сн = —34°С, а снаружи н = 28°С. Коэффициент теплоотдачи внутри и снаружи составляет соответственно вн = = 5 вт м -град) н = 9 вт](м -град). Точка росы, соответствующая влажности наружного воздуха, /р = 12° С. Определить также распределение температур внутри стенки. [c.162]

    Состояние влажного воздуха характеризуется также температурой мокрого термометра и точкой росы. Температура мокрого термометра — это температура, которую принимает испаряющаяся в воздух вода в конце процесса испарения. Этот показатель определяют при помощи прибора — психрометра. По температуре мокрого термометра с помощью психрометрических таблиц нетрудно определить относительную влажность. Относительную влажность воздуха можно найти и по температуре точки росы. При этой температуре (если охлаждать воздух при постоянном теплосодержании) воздух становится насыщенным, и водяной пар выпадает в виде росы. Температуру точки росы можно определить по таблицам или / — -диаграмме.  [c.265]

    Для более полного ознакомления с особенностями влажных газов остановимся на рассмотрении свойств влажного воздуха, как наиболее распространенного газа. В воздухе всегда присутствует водяной пар, содержание которого зависит от времени года, температуры и прочих метеорологических условий. Содержание водяного пара в воздухе характеризуется специальными единицами абсолютной и относительной влажностями, влагосодержанием, точкой росы и др. [c.117]

    Определить температуру точки росы для влажного воздуха, имеющего температуру 25 °С и относительную влажность 50%. [c.285]

    При помощи I— -диаграммы можно также определить точку росы (предел охлаждения воздуха) и температуру мокрого термометра (предел охлаждения влажных тел). 

[c.660]

    Система управления установок однотипна. Установки УОВ-Б выпускают производительностью от 20 до 385 м влажного воздуха в час, давление в стадии осушки составляет 4—8 кгс/см . В установках для поглощения масла используют активный уголь БАУ, для осушки — крупный мелкопористый силикагель КСМ. Точка росы воздуха после осушки не превосходит —40 °С. Линейная скорость потока в адсорбере равна 0,07—0,17 м/с, время контакта воздуха с адсорбентом 9—13 с, продолжительность цикла 10 мин, масса сорбента на 1 л влажного воздуха, поступающего па осушку, 20—30 г. Данные об установках УОВ-Б приводятся Б табл. 16-4. [c.340]

    Влажный режим имеет место, когда температура поверхности ниже точки росы охлаждаемого воздуха. Значение коэффициента теплоотдачи со стороны воздуха в этом случае должно быть принято равным его приведенному значению определяемому из выражения 

[c.85]

    При отлаженной работе осушительных колонн степень осушки воздуха должна соответствовать точке росы — минус 60-66 С. Степень осушки контролируется прибором с сигнализацией и блокировкой максимального значения влажности. При достижении точки росы выше минус 40 С работающая на осушке воздуха колонна переключается на регенерацию. Регенерация силикагеля и молекулярных сит производится нагретым воздухом при температуре 220-240 С, который подается воздуходувкой BW 2101 А/В, предварительно нагреваясь в теплообменнике Е-2114 до температуры 185-240 С и поступает в верхнюю часть колонны, находящейся ца регенерации, где происходит десорбция влаги. Далее влажный воздух удаляется в атмосферу. Продолжительность регенерации составляет 2 ч. Когда температура воздуха на выходе из колонны равна 150-160 С, регенерация считается законченной и колонна переключается на охлаждение воздухом из холодиль- [c.300]

    Роса — это вода, образующаяся при охлаждении влажного воздуха, когда его температура понижается при атмосферном давлении, пересекая кривую ТС (рис. 4.3). Иней образуется в результате замерзания росы, когда температура понижается настолько, что пересекает кривую ВТ. Иней образуется из росы только в том случае, если давление пара воды превышает давление тройной точки Т, т. е. больше 6,03 10 атм. Если же давление паров воды меньше этого значения, иней образуется непосредственно из влажного воздуха, без [c.473]

    Известно большое число таблиц и графиков для нахождения относительной влажности, давления пара или точки росы для воздуха по показаниям сухого и влажного термометров и давлению (см., например, [156, 205]). Однако для получения первичного гигрометрического стандарта Векслер [204] рекомендует применять гравиметрический метод. Газ с постоянным содержанием паров воды пропускают последовательно через взвешенные трубки с перхлоратом магния и с пентоксидом фосфора. (Вторая трубка служит предохранительной ловушкой). Газ проходит через водяной сатуратор и газовый счетчик, где измеряется его объем. Абсолютная влажность W, в единицах массы паров воды на единицу массы сухого газа, выражается формулой  [c.576]

www.chem21.info

Воздух точка росы – Справочник химика 21

    Для удаления влаги и воздуха перед заправкой фреоном и маслом крупные установки с открытыми компрессорами вакуумируют до остаточного давления 5,33 кПа, а малые герметичные установки — до (3 Па. Согласно ГОСТ 17240—71 герметичные компрессоры должны сушиться в печи с продувкой сухим воздухом. Точка росы сухого воздуха у входа в компрессор должна быть не выше —55° С, а у выхода — не выше —50° С при выдержке воздуха в компрессоре в течение 5 мин. Статоры встроенных электродвигателей подвергают длительной вакуум-термической осушке с электроподогревом обмоток током пониженного напряжения. [c.325]
    В практике газоснабжения применяются не только чистые углеводороды и их смеси, но и взрывобезопасные смеси углеводородов с воздухом. Точка росы, при которой начинается выпадение конденсата из газовоздушной смеси, зависит от парциального давления газа в смеси. На рис. 2.5 приведены точки росы смесей пропана, изобутана и я-бутана с воздухом в зависимости от давления и объемной доли их в смеси. [c.76]

    Ремонт агрегата в сборе. После сушки КРГ соединяют нагнетательным трубопроводом с компрессором и паянные (или штуцерные) места соединений испытывают на плотность сухим воздухом (точка росы не выше —65° С) избыточным давлением 1600 кПа (16 кгс/см ) в ванне с водой. Затем из агрегата путем вакуумирования до абсолютного давления не более 13 Па (0,1 мм рт. ст) в течение 30 мин удаляют воздух, после чего его заряжают (по массе) маслом и фреоном. [c.135]

    На рис. 160 приведен график состава защитного газа, получаемого при сжигании пропана в воздухе. Точка росы защитного газа, как показывает опыт, не должна превышать +7° С. [c.281]

    Решение. По диаграмме I — х (рис. 1) находим точку пересечения изотермы = 60°С с линией ф = 30%. Этой точке соответствуют энтальпия 1 = = 166 кДж/кг сухого воздуха, влагосодержание х = 0,04 кг/кг сухого воздуха, точка росы = 36 °С, Схема решения дана на рис. 2, а. [c.10]

    В практике газоснабжения применяются не только чистые углеводороды и их смеси, но и взрывобезопасные смеси углеводородов с воздухом. Точка росы, или температура, при которой начинается выпадение конденсата из газо- [c.59]

    Проверенные цистерны взвешивают на железнодорожных весах для определения наличия в них жидкого хлора. Если в цистерне осталось более 1 т хлора, его удаляют и направляют на утилизацию. Затем цистерны заполняют сухим сжатым воздухом (точка росы —40 °С) под давлением 1,47 МПа (15 кгс/см ) и проверяют герметичность сосуда и его арматуры реакцией на аммиак. Сжатый воздух из цистерны направляют на установки для нейтрализации абгазов хлора или используют повторно для пневматического испытания других хлорных цистерн. Повторное использование сжатого воздуха дает экономию в расходе энергетических затрат и химических реагентов при проведении испытаний цистерн. Цистерны, прошедшие пневматическое испытание, разрешается наполнять жидким хлором если же при испытаниях обнаружены утечки хлора, то цистерна направляется на ремонт. [c.147]

    Степень осушки и очистки воздуха точка росы (при рабочем давлении), °С……….. До —70 [c.160]

    Несмотря на то, что вследствие неполноты испарения смеси, создающиеся в большинстве карбюраторов, имеют влажный характер, вполне возможно, что жидкость состоит из капелек нрак-тически неиспарившегося бензина. Последнее обстоятельство объясняется скоростью, с которой бензин выбрасывается из диффузора карбюратора, и служит причиной того, что влажная смесь находится в равновесии со всем бензином, а не с какой-либо испарившейся его частью. Позтому-то лучший показатель общей эффективной испаряемости бензина в присутствии соответствующего количества воздуха — точка росы [21, 22], т. е. температура начала конденсации, наблюдаемая нри охлаждении совершенно сухой топливо-воздушной смеси.  [c.392]

    Регулирующие клапаны с мембранным исполнительным ме-лэнизмом питаются осушенным сжатым воздухом (точка росы — минус 40 °С) от общезаводской сети. На установках предусматривается ресивер сжатого воздуха, обеспечивающий часовой запас при одновременном расходе его всеми потребителями. [c.206]

    Окисление проводится тщательно осушенным воздухом (точка росы —73 °С), гидролиз — 98%-НОЙ серной кислотой, водой или основаниями. Сульфат алюминия выпускается как товарный продукт. После удаления остаточной серной кислоты щелочью и горячей водной промывки спирты подвергаются разделению либо на индивидуальные продукты, либо на определенные узкие фракции. Спирты находят применение для синтеза пластификаторов, моющих средств и т. д. Получаемые на основе этих спиртов детергенты при попадании в водоем количественно разлагаются. Известны модификации процесса, где для синтеза А1Кз используются а-олефины. [c.444]

    Содержание двуокиси углерода в воздухе после очистки цеолитами составляет менее 3 см /м . Одновременно с очисткой происходит осушка воздуха. Точка росы осушенного газа после дросселирования давления до атмосферного ниясе -75 °С. [c.408]

    С помощью /—л -диаграммы можно определить также температуру предела охлаждения воздуха (точку росы). Это — температура, при которой воздух данного состояния, будучи охлажден при постоянном влагосодержании (х= onst), станет полностью насыщенным влагой. Точка росы определяется изотермой, которая проходит через точку пересечения линии x=eonst с линией ф = 100,% (например для воздуха, соответствующего состоянию точке Ль точка росы равна 12,5°С). [c.313]

    Новый, а также бывший в употреблении статор перед сушкой должен быть тщательно промыт. Сушку статора производят в печи при температуре 115— 1 °С в течение 24 ч с продувкой сухим воздухом (точка росы —60° С). Сухой воздух до поступления в печь должен быть нагрет до 100°С. Скорость воздуха в печи не менее 0,2 м/сек. Влажность поступающего в печь воздуха может быть проверена прибором, определяющим точку росы (см. стр. 116). При тщательном соблюдении требуемых условий сушки влажность статора можно не контролировать. При одновременной сушке большого количества статоров качество сушки мржет быть проверено выборочно, [c.183]

    Несколько более сложным является процесс изменения состояний воздуха в поверхностных воздухоохладителях. Первоначально этот процесс, как и нагрев, протекает при постоянном влагосодер-жании, с тем лишь различием, что линия процесса на диаграмме /—с( направлена вниз от начальной точки 3 (см. рис. 38). Пересечение в точке 4 этой линии с линией ф = 100% определит температуру начала конденсации водяных паров, содержащихся в воздухе (точку росы). [c.97]

    В работе [18] изучалось разложение сероуглерода на активных углях APT, АР

www.chem21.info

Воздух определение влажности по точке росы

    ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ — отношение (выраженное в процентах) весового количества водяного пара в любом объеме газовой смеси (в частности, в воздухе) к весовому количеству насыщенного водяного пара, насыщающего такой же объем при той же температуре. О. в. характеризует степень насыщения водяным паром данной газовой смеси. Эту величину используют в различных технических расчетах. Она дает возможность, например, определить, при какой температуре в данной газовой смеси начнется конденсация водяного пара. Температура начала конденсации называется точкой росы. Зная эту точку, с помощью таблиц зависимости давления водяного пара от температуры определяют О. в. Для определения О. в. воздуха пользуются еще и психрометром. [c.184]
    Точка росы —температура, при которой в процессе охлаждения влажного воздуха с определенным содержанием водяных паров в нем образуются капельки воды при этой температуре относительная влажность равна 100%. [c.60]

    Контроль влажности воздуха и кислорода производится по методу определения точки росы водяных паров, содержащихся в анализируемых газах. [c.351]

    Характер конденсации. В отсутствии сульфидов или других загрязнений, вода, конденсирующаяся на поверхности металла, может в некоторых случаях вызвать коррозионное действие. Такая конденсация может принять различные формы в зависимости от характера поверхности металла. Сначала рассмотрим гладкую зеркальную поверхность, помещенную в воздухе с некоторым содержанием водяных паров. Несомненно, на металле образуется адсорбционная пленка, состоящая из водяных молекул, невидимая, однако, при повышенных температурах. Если постепенно охлаждать поверхность, то не будет никаких заметных изменений до определенной температуры (точка росы), когда на блестящей поверхности внезапно появятся маленькие капельки воды 2. На грубой поверхности, однако, влага может начать конденсироваться в углублениях и трещинах при температурах значительно выше точки росы, образуя слои толщиной, вероятно, в несколько молекул. На таких поверхностях происходит постепенный переход от явной сухости через видимую сырость до заметной влажности , под которой подразумевается относительно толстый слой воды по всей поверхности. [c.174]

    Прибор для непосредственного определения влажности воздуха, азота, кислорода и, возможно, других газов, основанный на измерении теплопроводности, был разработан Черри [16]. Прибор определяет содержание влаги в газах в пределах от 0,16 до 12,3% (об.) (точки росы от —18 °С до +50 С) и более 47,7% (об.) (точки росы 80 °С и выше). Данный способ определения относителен и требует построения градуировочного графика по пробам газов с известным содержанием влаги. Применение для этого сатуратора Черри [16] оказывается более удобным и надежным, чем обычные способы получения газов с известной влажностью путем приведения их в равновесие с водными растворами кислот или солей. [c.201]

    По этому методу, точку росы для влажного воздуха определяют непосредственным измерением температуры, при которой начинают образовываться капельки росы на искусственно охлаждаемой полированной поверхности. Поверхность охлаждают, испаряя низкокипящие растворители, например эфир, ожиженные газы, например двуокись углерода или жидкий воздух, а также пользуются потоком воды с регулируемой температурой. Хотя метод точки росы и считается основным техническим методом определения влажности, при его применении встречаются некоторые затруднения. Не всегда возможно точно измерить температуру полированной поверхности или исключить возникающие на ней градиенты температур. Трудно также точно установить момент появления или исчезновения тумана. Практически обычно считают точкой росы среднее значение температур первого появления тумана при охлаждении и исчезновения при нагревании. [c.478]

    Описанный прибор пригоден для определения влажности кислорода, азота и воздуха при избыточном давлении до 220 кгс см – и влагосодержании, соответствующем точке росы от О до —70 °С. [c.663]

    Индикатор влажности Г-1 (рис. 1). Прибор служит для определения точки росы воздуха или газообразного кислорода, находящегося под давлением выше атмосферного. [c.9]

    Влажность воздуха измеряют еще другими способами взвешиванием материалов, адсорбирующих воду, после нахождения под воздействием испытуемого воздуха определением точки росы (применяется для определепия влажности сжатого воздуха) применением со-кобальта в соединении [c.366]

    В помещениях предприятий холодильной промышленности измеряют обычно относительную влажность воздуха. Существует ряд методов определения относительной влажности психрометрический конденсационно-термометрический (точки росы) сорбционно-резистивный и сорбционно-деформационный. [c.167]

    Определение влажности сушильного агента Для определения влажности сушильного агента — воздуха или то-ночных газов существует ряд физических методов, например метод, основанный на измерении размеров тел, находящихся в среде влажного-воздуха (рис. 12-5) (волосяной гигрометр), метод, основанный на замере температуры насыщения (точки росы) воздуха (конденсационный гигрометр, рис. 12-6 и 12-7). Эти методы в сушильной [c.268]

    Максимальной влажностью называют наибольшее количество паров воды, которое может содержаться в воздухе при определенной температуре. Абсолютной влажностью называют количество воды, фактически содержащееся в воздухе. Эти величины выражают через парциальные давления воды (в мм рт. ст.) или количество воды (в граммах), содержащееся в 1 м воздуха. Отсюда следует, что максимальная влажность равна давлению насыщения воздуха (стр. 139) при данной температуре. Воздух лишь редко и притом короткое время содержит количество паров воды, соответствующее максимальной влажности. Обычно в нем содержится меньше паров воды. Отношение абсолютной влажности к максимальной называется относительной влажностью и выражается в процентах. Например, относительную влажность воздуха при 20 определяют следующим образом. Из таблицы (стр. 139) видно, что давление паров воды при 20° равно 17,5 мм рт. ст. Для того чтобы определить абсолютную влажность, воздух охлаждают и отмечают температуру, соответствующую началу конденсации паров воды (так называемую точку росы). Предположим, что температура насыщения анализируемого воздуха в этом опыте равна 10°. Абсолютная влажность будет равна давлению паров при 10°, которое по таблице составляет 9,2 мм рт. ст. Следовательно, относительная влажность воздуха равна 9,2 17,5 = 0,52, или 52%.  [c.326]

    Газовая коррозия является частным случаем хим

www.chem21.info

Т. Влажность воздуха — PhysBook

Влажность воздуха. Точка росы. Психрометр. Гигрометр

В результате испарения воды с многочисленных водоемов (морей, озер, рек и др.), а также с растительных покровов в атмосферном воздухе всегда содержится водяной пар. От количества водяного пара, содержащегося в воздухе, зависит погода, самочувствие человека, функционирование многих его органов, жизнь растений, а также сохранность технических объектов, архитектурных сооружений, произведений искусств. Поэтому очень важно следить за влажностью воздуха, уметь измерять ее.

Водяной пар в воздухе обычно является ненасыщенным. Перемещение воздушных масс, обусловленное в конечном счете излучением Солнца, приводит к тому, что в одних местах нашей планеты в данный момент испарение воды преобладает над конденсацией, а в других, наоборот, преобладает конденсация.

Воздух, содержащий водяные пары, называют влажным. Для характеристики содержания водяного пара в воздухе вводят ряд величин: абсо лютную влажность, упругость водяного пара и относительную влажность.

Абсолютной влажностью ρ воздуха называют величину, численно равную массе водяного пара, содержащегося в 1 м³ воздуха (т.е. плотность водяного пара в воздухе при данных условиях).

Упругость водяного пара p — это парциальное давление водяного пара, содержащегося в воздухе.

В СИ единицами абсолютной влажности и упругости являются соответственно килограмм на кубический метр (кг/м³) и паскаль (Па).

Иногда используются внесистемные единицы грамм на кубический метр (г/м³) и миллиметр ртутного столба (мм рт. ст.).

Абсолютная влажность и упругость водяного пара связаны между собой уравнением состояния

\(~pV = \frac mM RT \Rightarrow p = \frac{\rho}{M} RT\)

Если известна только абсолютная влажность или упругость водяного пара, еще нельзя судить, насколько сух или влажен воздух. Для определения степени влажности воздуха необходимо знать, близок или далек водяной пар от насыщения.

Относительной влажностью воздуха φ называют выраженное в процентах отношение абсолютной влажности к плотности ρ₀ насыщенного пара при данной температуре (или отношение упругости водяного пара к давлению p₀ насыщенного пара при данной температуре):

\(~\varphi = \frac{\rho}{\rho_0} \cdot 100% ; \varphi = \frac{p}{p_0} \cdot 100% .\)

Чем меньше относительная влажность, тем дальше пар от насыщения, тем интенсивнее происходит испарение. Давление насыщенного пара p₀ при заданной температуре — величина табличная. Упругость водяного пара (а значит, и абсолютную влажность) определяют по точке росы.

Пусть при температуре t₁ упругость водяного пара p₁ Состояние пара на диаграмме р, t изобразится точкой А (рис. 1).

Рис. 1

При изобарном охлаждении до температуры t_p пар становится насыщенным и его состояние изобразится точкой В. Температуру t_p, при которой водяной пар становится насыщенным, называют точкой росы. При охлаждении ниже точки росы начинается конденсация паров: появляется туман, выпадает роса, запотевают окна. Точка росы позволяет определить упругость водяного пара p₁, находящегося в воздухе при температуре t₁.

Действительно, из рисунка 1 видим, что давление p₁ равно давлению насыщенного пара при точке росы p₁ = p_0tp . Следовательно, \(~\varphi = \frac{p_{0tp}}{p_0} \cdot 100%\)

Точку росы определяют с помощью гигрометров.

Рис. 2

Конденсационный гигрометр представляет собой металлическую коробку А, передняя стенка К которой хорошо отполирована (рис. 2) Внутрь коробки наливают легко испаряющуюся жидкость — эфир — и вставляют термометр. Пропуская через коробку воздух с помощью резиновой груши Г, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки К. Давление в области, прилегающей к стенке, можно считать постоянным, так как эта область сообщается с атмосферой и понижение давления за счет охлаждения компенсируется увеличением концентрации пара. Появление росы указывает, что водяной пар стал насыщенным. Зная температуру воздуха и точку росы, можно найти парциальное давление водяного пара и относительную влажность.

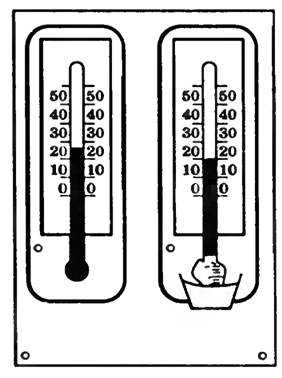

Относительную влажность определяют также с помощью психрометра.

Рис. 3

Психрометр состоит из двух термометров, шарик одного из них обмотан тканью, нижние концы которой опущены в сосуд с дистиллированной водой (рис. 3). Сухой термометр регистрирует температуру воздуха, а влажный — температуру испаряющейся воды. Но при испарении жидкости ее температура понижается. Чем суше воздух (меньше его относительная влажность), тем интенсивнее испаряется вода из влажной ткани и тем ниже ее температура. Следовательно, разность показаний сухого и влажного термометров (так называемая психрометрическая разность) зависит от относительной влажности воздуха. Зная эту разность температур, определяют относительную влажность воздуха по специальным психрометрическим таблицам.

Литература

Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 201-203.

www.physbook.ru
