Типы газовых котлов и их отличия



1. Введение.

2. История развития газовых котлов.

3. Разновидности и отличия газовых котлов.

4. Другие отличия газовых котлов.

5. Преимущества и недостатки газовых котлов по сравнению с котлами на другом топливе

6. Что ещё необходимо знать при установке котлов



Существуют условия, без которых повседневная жизнь человека не будет считаться полноценно комфортной.

Прежде всего, это различные системы жизнедеятельности, к которым относятся отопление и источник горячей воды в помещениях.

Первые конструкции, которые позволяли эффективно отапливать внутренние пространства зданий, появились еще во времена Древнеримской империи.

Изначально для этого процесса использовалось твердое топливо (дрова, уголь и так далее), но развитие цивилизации привело к возможности использования для подобных целей электричество, жидкое топливо, энергию солнца, природный газ.



История развития газовых котлов



Первое серийное производство газового оборудования для нагрева воды было налажено в начале 20-го века в Германии.

Производителем стала компания «Юнкерс», которая также применила в своем продукте инновационную на то время технологию – блок автоматического управления всей системой.

Первый отечественный серийный газовый котел появился только в 1947-ом году. Модель выпускалась под названием «Конорд».

В мировой практике развитие отопительного и водонагревательного оборудования зависело от доступности тех или иных ресурсов.

Например, в СССР производили преимущественно газовые котлы, так как топливо для них было и остается очень доступным.

В Европе больше ценили модели, работающие за счет электричества.

В США хорошо продавалась продукция, которая работает на дизельном топливе, а в последнее время и на солнечной энергии.



Разновидности и типы газовых котлов



Газовое оборудование делится по своему функционалу и месту установки. В первом случае котлы можно разделить:



Во втором:

Каждый из этих типов обладает собственными особенностями, которые следует учитывать при выборе необходимой модели.

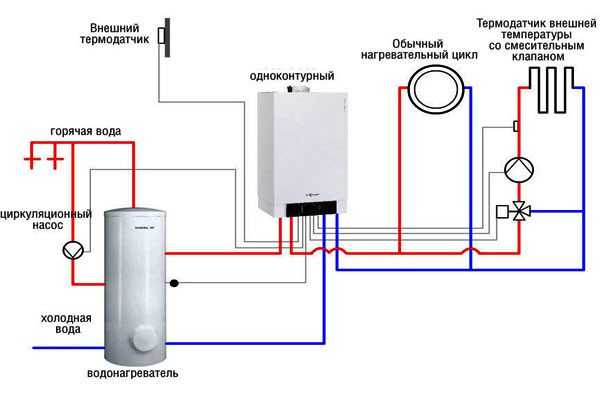

1. Одноконтурные газовые котлы

Главная особенность этого варианта в том, что его предназначение заключается только в работе в системе отопления помещений. Если владелец модели желает использовать установленное оборудование еще и в качестве источника горячей воды в доме, то ему придется пойти на дополнительные финансовые растраты – потребуется купить специальный бойлер, который можно подключить к данному газовому котлу.

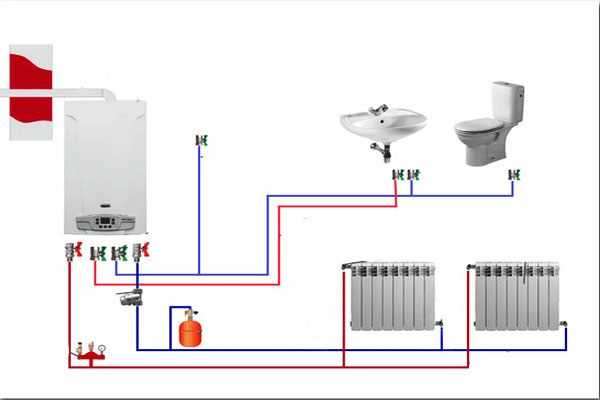

2. Двухконтурные газовые котлы

Подобное оборудование, кроме того, что работает в системе отопления, дополнительно является источником горячей воды. Естественно, что двухконтурный котел стоит дороже, чем одноконтурный вариант, но практически всегда дешевле тандема, состоящего из бойлера и модели с одним контуром.

Тем не менее, стоит отметить у двухконтурного котла ряд недостатков:

• Чем больше количество потребителей горячей воды, тем менее эффективно такой оборудование (рекомендуется рассчитывать на трех человек максимум, которые потребляют подогретую жидкость из котла). Следовательно, в других ситуациях все равно потребуется установка бойлера или другого водонагревательного оборудования, что приведет к дополнительным финансовым растратам.

• Чем дальше находится точка потребления воды, тем дольше потребуется ждать достижения приемлемой температуры жидкости. Обычно специалисты не рекомендуют размещать потребительские краны на расстоянии, более чем 7 метров трубы от котла. Превышение этого придела приведет к достаточно длительному ожиданию, а также напрасному расходу воды, которую придется сливать.

В отличие от одноконтурных, двухконтурные котлы позволяют осуществить возможность подключать в одну полноценную систему сразу несколько моделей оборудования, что иногда бывает очень удобно и эффективн

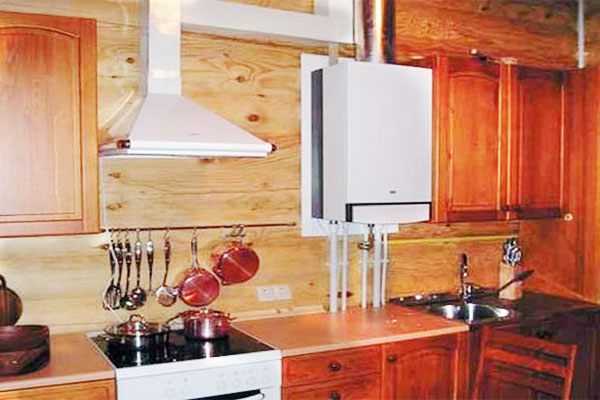

Настенные газовые котлы

Главные преимущества подобного варианта:

• Относительная простота монтажных работ.

• Компактные габариты, что позволяет экономить на свободном пространстве при установке настенного котла.

Главный минус – меньшая мощность, а значит, и производительность такого варианта, по сравнению с напольным оборудованием. Следовательно, такой котел станет эффективным в обычных квартирах или в небольших частных домах, тогда как в более серьезных вариантах такой тип не подойдет.

Настенный вариант размещения оборудования накладывает определенные требования к его весу. Поэтому подобное оборудование изготавливается из облегченных материалов, которые не всегда способны выдержать длительную эксплуатацию. Это еще один недостаток настенных котлов – профилактический ремонт и обслуживание потребуется выполнять чаще, нежели аналогичные процессы с напольной модель

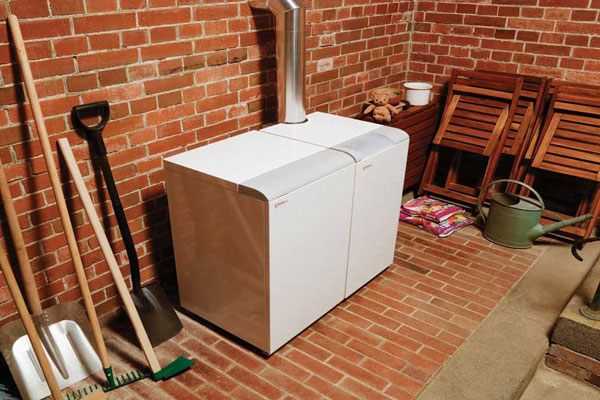

Напольные газовые котлы

Напольный вариант газового котельного оборудования считается более надежным и долговечным. Один из важнейших плюсов этого типа – более высокая мощность, позволяющая отапливать достаточно большие частные домовладения или несколько квартир одновременно.

Минусы напольных газовых котлов:

• Повышенный вес оборудования, так как основными материалами, использованными при их создании, являются сталь или чугун.

• Большие габариты моделей. Свободного места для этого оборудования нужно достаточно много, так как для его функционирования очень часто требуется установка дополнительных элементов, например, насосов, кранов, бойлера и так далее.

Два основных недостатка способствуют усложнению процесса монтажных работ и практически всегда требуют отдельного помещения для установки напольного котла, особенно если учесть тот факт, что подобные модели издают достаточно много шума при работе.



Отличия котлов разного типа



Газовые котлы различаются также по типу горелки и способу отвода продуктов горения.

Горелки бывают:

• Атмосферные. Естественная подача воздуха, необходимая для работы пламени. Требует присутствия хорошей вентиляции в помещениях. Характеризуются наличием открытой камеры сгорания.

• Вентиляторные, или как их ещё называют – турбинные.Принудительная подача воздуха. Характеризуются закрытой камерой сгорания и наличием автоматики. К минусам подобных систем можно отнести повышенный уровень шума и необходимость подсоединения к электрической сети (для работы встроенных вентиляторов).

• Диффузионно-кинетические. Нечто среднее между двумя первыми типами, когда воздух подается в камеру сгорания определенными порциями. Достаточно редкий вариант в бытовом оборудовании – обычно используется в промышленных условиях.

• Комбинированные. Позволяют использовать несколько типов топлива (газ, дрова или мазут) без смены горелки. Универсальность системы привела к появлению ряда недостатков: более низкий КПД, высокая стоимость, сложность конструкции, которая увеличивает время и затраты на профилактические и ремонтные работы.

По типу отвода продуктов горения газовые котлы делятся:

• На модели с естественной тягой. Продукты горения газовых котлов легче воздуха, поэтому этот факт и используется в оборудовании с естественной тягой. Для эксплуатации подобных моделей необходимо наличие специального дымохода с хорошей вытяжкой воздуха. Обычно такие котлы ставят в частных домах, где можно отдельно построить стояк для отвода газов.

• На оборудование с принудительным отводом газов. В этих моделях установлены вентиляторы, которые принудительно избавляют котлы от продуктов сгорания. Требуют подключения к электрической сети. Обычно такие газовые котлы устанавливаются в квартирах.



Преимущества и недостатки газовых котлов по сравнению с котлами на другом топливе



Главные преимущества газовых котлов:

• Топливо (природный газ) стоит дешевле, нежели использование электричества, дров, угля или мазута для аналогичного процесса.

• Коэффициент полезного действия газовых котлов выше, чем аналогичный параметр у аналогов.

Основные недостатки:

• Более высокая стоимость монтажных работ. Владельцу газового котла потребуется собрать дополнительные документы и получить разрешение от Газтехнадзора. Естественно, это требует траты времени и дополнительных денег.

• Для обеспечения безопасности работы газового оборудования потребуется установка дополнительных систем и конструкций. Это, прежде всего, монтаж дымохода и газовой сигнализации.

• Требует наличия газовой магистрали в большинстве случаев. Оборудование, работающее на баллонном газе, экономически невыгодное.



Что ещё необходимо знать при установке котлов

Газовые котлы считаются наиболее распространенным типом систем индивидуального отопления в частных владениях граждан нашей страны.

Современные газовые котлы управляются электронными платами, которые имеют множество датчиков для защиты от аварийных ситуаций.

Также платы  управляют различными клапанами, турбинами, контролируют температуру и осуществляют автоподжиг газа.

Но они имеют недостаток – чувствительность к перепадам и скачкам напряжения.

Защитить плату от поломки и последующего ремонта поможет установка стабилизатора напряжения или реле контроля напряжения.

Стабилизатор поддерживает напряжение на постоянном уровне, сглаживая его, а реле контроля – отключает напряжение, если произошёл скачок.



masterxoloda.ru

Разница между печью и котлом (отопление). Отличия и Сравнение

Печи и котлы две методики, которые используются по всей стране для отопления домов. Оба способа эффективно обеспечивают тепло в доме, но это различные методы, имеющие свои уникальные преимущества и недостатки. Люди, которые не понимают физику или рабочие принципы, лежащие в основе печей и котельных могут путать этими два метода отопления, и не могут сделать правильный выбор. В данной статье предпринимается попытка выяснить различия между этими двумя методами отопления, с тем, чтобы владельцы домов, могли сделать правильный выбор в зависимости от обстоятельств и потребностей.

Печи воздушного отопления и распространяют теплый воздух по всему дому, чтобы он оставался в теплым. В котлах нагревают воду, а затем используют тепло воды или пары для обогрева дома. Для распределения пара или воды по всему дому используют трубы, которые несут пар ил воду к радиаторам. Также, горячая вода может нагревать дом через отопление пола. Даже зная эти основные различия между печью и котлом не всегда можно найти решение эффективного отопления нашего дома.

Существуют различия в содержании систем отопления, которые необходимо знать при выборе печной или котельной системы. Вы должны чистить или менять воздушный фильтр если у вас воздушная печь. Эта чистка может потребоваться раз в квартал или в начале каждого месяца в зависимости от расположения и потребностей дома. Также вы не всегда сможете контролировать температуру в доме из-за особенностей печного отопления.

Одно из преимуществ котлов это возможность отапливать помещения по-разному с помощью термостата, который может быть установлен. Это означает, что можно отапливать только нужные комнаты, и не отапливать комнаты, которые не используются или используются редко. Это не возможно для тех, кто использует печную систему, которая распределяет горячий воздух по всему дому. Еще одним преимуществом котлов это повышение влажности воздуха в доме. В случае с печью, необходимо использовать увлажнитель, установленный в помещениях или подключенный к системе.

В чем разница между печью и котлом?

• Котлы и печи используются для обогрева домов по всей стране

• Котлы нагревают воду и используют тепло воды или пара для отопления. Печи нагревает воздух и распределяют горячий воздух через трубы по всему дому

• С помощью котла есть возможность отапливать помещения, которые используются с помощью термостатов, это невозможно в случае с печами.

raznic.ru

основные нюансы от специалистов компании Статус 24

КОТЕЛЬНЫЕ УСТАНОВКИ И ПАРОГЕНЕРАТОРЫ

Компания Статус-24 специализируется на проектировании и монтаже твердотопливных систем отопления, как частных, так и коммерческих структур. За годы своей деятельности компания спроектировала и ввела в эксплуатацию более 250-ти объектов: среди них как мелкие топочные до 100 кВт, так и промышленные котельные более 1мВт.

Как показывает практика, многие заказчики довольно часто пытаются пренебрегать основными требованиями к нормам, стараясь на этом сэкономить, но это в свою очередь чревато негативными последствиями… Помните! Если правильно собрать систему и вовремя проводить сервисное и техническое обслуживание, то котел будет работать надежно и безотказно. Очень важно придерживаться главных правил использования твердотопливных котлов. Итак, на что стоит обратить внимание:

Проектирование и сборка составляющих для системы обогрева должна быть четко согласовано со строительными стандартами к отопительным помещениям. От выполнения этих стандартов зависит безопасность обслуживающего персонала и не только. Нормы и правила строительства отопительных помещений формировались длительное время с учетом многих допущенных ошибок.

Твердотопливные котлы необходимо устанавливать только в отдельных помещениях. Об этом стоит позаботиться еще до начала монтажа системы отопления. Все факторы, относящиеся к проектировке котельной нужно учитывать при проектировании дома в целом.

Общие требования к отопительным помещениям

• Площадь помещения должна составлять не меньше 7 м². Рекомендованный объем от 15м³. Дополнительно за каждый киловатт мощности к площади котельной добавить по 0,2 м³.
• Котельное помещение должно иметь отдельный вход, и в обязательном порядке не должно быть жилым.
• В топочной должно присутствовать окно. Площадь окна быть рассчитана как 0,03 м² на каждый кубический метр пространства. Природное освещение конечно более приоритетно, чем электрическое. Но если такой возможности нет, то топочную или котельную нужно осветить искусственно с помощью электричества, при этом еще нужно запасное аварийное освещение.
• Если котельная пристроена к главному строению, то она должна примыкать к глухой стене основной постройки. Расстояние к окнам и дверям необходимо оставлять не меньшее одного метра.
• Пристроенная котельная и основное здание должны стоять на разных основаниях, и стены не должны быть связаны.
• Топочное помещение лучше всего выполнить из жароустойчивых материалов. Огнестойкость материалов  перекрытия должна быть не ниже 0,75 ч. Рекомендовано, чтобы стены были выполнены из кирпичной кладки или облицованы плиткой. Если нет такой возможности, то нужно хотя бы покрыть шаром штукатурки.
• Служебные отопительные помещения, которые расположены на первом этаже, или же в подвальном помещении, обязаны иметь отдельный выход на улицу. Дверь помещения не должна зарываться во время процесса отопления. Ширина дверного проема рекомендована не менее 0,8 м. Если котельная имеет добавочный вход в дом, то помещения следует отделить металлической, огнеупорной дверью с показателем огнестойкости 0,6 ч. и выше. Такая дверь должна иметь пружину и открываться не внутрь дома, а в котельную. Требования к стенам помещения и к двери – чтобы они были герметичны и не пропускали газы.
• Потолки в твердотопливных котельных должны быть на высоте не ниже 250 сантиметров.
• Запрещается размещение отопительных служебных помещений под чердаками.
• От фронтальной части топки должно быть пространство не меньше 200 см.
• Для эффективного обслуживания, по периметру котла должно быть достаточно места для прохода и свободного доступа. Если котлов несколько, то интервал между ними должен составлять не менее метра. А если есть какие-то выступающие части, то между ними не меньше 70 сантиметров. Кроме того, нужно учитывать требования к установке котлов от производителя. Завод изготовитель может предлагать какие-то дополнительные требования к расстояниям для чистки, ремонта и другого обслуживания.
• Твердотопливные котлы оставляют после себя дополнительные продукты переработки топлива: зола, шлак и пепел. Нужно следить за тем, чтобы эти отходы не накапливались, а вовремя выносить, залив перед этим водой для предотвращения возгорания.
• Для эффективного процесса горения внутри топки нужен воздух. Поэтому воздуха должно быть достаточно, нужен приток свежего воздуха и воздух должен быть чистым, без любых примесей пыли, химикатов, горючих газов. Наличие пыли в котельной приводит к накоплению сажи в котле и уровень КПД котла значительно снижается.

Теплоаккумулятор для котла

Одной из альтернатив газовым отопительным агрегатам являются твердотопливные котлы. Их популярность среди владельцев частных домов, не имеющих подключения к магистральным сетям, растет с каждым днем.

Лучшее обслуживание и эксплуатация котельных

Сервисное обслуживание котельных наравне с правильной эксплуатацией считается невероятно важным фактором. Наша компания предлагает высококачественные услуги в данном направлении. Полный комплекс услуг позволит привести котельную в полный порядок, обеспечить ее …

Какой котел лучше для частного дома? Выбираем с умом

Каждый человек мечтает о комфортном жилье, одним из элементов которого является тепло. Если ваш дом отапливается централизовано, то вопрос становится проще. Но не все жилые здания имеют данные блага цивилизации. …

msd.com.ua

Виды котельных по типу расположения на производстве

Выбор производственной котельной — ответственная задача, требующая решения ряда важных вопросов. Что планируется обогревать? Какое топливо лучше использовать? Какой взять котел — паровой, водогрейный или смешанный? И наконец: где расположить будущую котельную?

Котельная — это не обособленная постройка, это комплекс установок, тесно связанный как с обогреваемым зданием и прилегающей территорией, так и с городскими коммуникациями, поэтому вопрос о ее расположении не просто важен — он зачастую приоритетен.

По типу расположения на производстве котельные делятся на:

Крышную котельную размещают на крыше отапливаемого здания, что позволяет значительно сэкономить пространство. Обычно на крыше устанавливается только часть оборудования — это непосредственно котлы, баки и системы водоподготовки, остальное же перемещается в подвальную часть здания. Благодаря этому достигается снижение уровня шума.

В числе других плюсов крышной котельной — отсутствие необходимости строить высокую трубу, отводить земельный участок под размещение котельной, прокладывать тепломагистраль. За счет расположения снижается гидравлическая нагрузка на оборудование и как следствие — повышается длительность его эксплуатации.

Но у крышных котельных существуют ограничения и недостатки, основной из которых — различие в «сроке годности» котлов и самого здания. Замена изношенного котельного оборудования может превратиться в настоящую проблему, поэтому такие моменты следует планировать заранее.

Обычно на крыше строят газовые котельные.

Отдельностоящая котельная идеально подходит для обогрева нескольких зданий, находящихся на одной территории. Такая конструкция позволяет экономить пространство самого здания. Это может быть актуально в случае, если крышную котельную не позволяет установить площадь крыши, пристроить топочную невозможно из-за особенностей отапливаемого здания, а квадратные метры самого помещения слишком дороги для расходования их под отопительные нужды.

В числе минусов отдельностоящих котельных — дороговизна строительства и прокладки тепломагистрали, а также риск замерзания труб в холодную погоду. Не стоит располагать котельную слишком далеко от отапливаемого помещения: огромное количество тепла при «путешествии» по тепломагистрали будет отдаваться земле.

Отдельностоящие котельные отличаются большим разнообразием котлов, чем крышные, — они бывают водогрейные, паровые и смешанные (пароводогрейные).

Пристроенная котельная обычно примыкает к наружной стене отапливаемого здания. Создание такой пристройки строго регламентируется правилами противопожарной безопасности, поэтому она обязательно должна иметь отдельный выход наружу (и в некоторых случаях не иметь двери внутрь отапливаемого помещения).

В целом, пристроенная котельная имеет массу ограничений. Так, ее запрещено устанавливать для отапливания школ и дошкольных учреждений, лечебных стационарных учреждений, спальных корпусов санаториев и подобных организаций, общественных зданий, в которых регулярно находится более 50-ти человек. Тепловая мощность пристроенной котельной не должна превышать необходимых для отапливания помещения норм. Регламентации подвергаются и сами котлы, и способ проведения тепла в здание.

Пристроенная котельная установка значительно уступает по безопасности отдельностоящей, но в ряде случаев позволяет хорошо сэкономить пространство.

Встроенная котельная отличается от пристроенной тем, что находится непосредственно в отапливаемом здании. Ее тоже запрещено устанавливать в жилых помещениях и в зданиях, примыкающих к промышленным помещениям категорий А и Б, кроме того, она облагается еще большим количеством противопожарных регулировок: требует отдельного выхода наружу и наличия противопожарных перегородок и соединений, отделяющих ее от отапливаемых помещений.

По сути, плюсов у встроенной котельной два: экономия на строительстве отдельной котельной и возможность четко регулировать количество производимого тепла.

В отличие от предыдущих видов, блочно-модульные котельные — это полностью готовые к работе мобильные установки, с помощью которых можно обогревать строительные площадки, коттеджные поселки, передвижные производственные помещения, не подключенные к центральной отопительной системе жилые здания.

Плюсы БМК — мобильность, безопасность, автоматизированность, а также простота сборки и разборки, реализуемая благодаря блочной конструкции и изначально подготовленному к эксплуатации оборудованию.

Блочно-модульные котельные могут работать практически на любом жидком и твердом топливе, включая газ, дизельное топливо, уголь, дрова и нефть.

Выбор котельной для предприятия следует совершать, опираясь не только на место расположения — хотя оно зачастую играет принципиально важную роль, — но и на массу других факторов. Только специалист сможет грамотно просчитать и спроектировать котельную, сделав ее эффективной, экономичной и идеально соответствующей нуждам отапливаемого помещения и находящихся там людей.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Как сделать дешевую котельную

Вопрос о том, как сделать котельную дешёвой, интересует многих, поскольку сама по себе это установка — не из самых демократичных в плане стоимости. Компания «АльянсТепло» предлагает комплекс мер, которые помогут сделать спроектированную и построенную нашими специалистами котельную более дешёвой.

Безопасная эксплуатация котельной

Безопасная эксплуатация котельной обеспечивается соблюдением ряда правил и предписаний наряду с корректной установкой оборудования и получением разрешений у государственных структур.

Модульная котельная на 10 ГКал

Модульная котельная на 10 ГКал — это установка, которая представляет из себя мобильный транспортабельный блок-модуль, выполненный из металла и сэндвич-панелей. Внутри блока располагается весь комплекс необходимого для отапливания объекта оборудования.

www.kotel-modul.ru

В чем отличия котельной и ТЭЦ?

Котельная (котельная установка) – это расположенное в одном помещении сооружение, в котором происходит нагрев теплоносителя (жидкости или пара) для нужд отопления, вентиляции, горячего водоснабжения, а также технологических нужд. Затем теплоноситель от котельной поступает к потребителям с помощью тепловых или паровых сетей. Тепловые сети делят на магистральные, квартальные и местные. Основное устройство котельной – это паровой или (и) водогрейный котел, в котором осуществляется нагрев теплоносителя. Котельные могут работать на твердом (уголь) , жидком (мазут, дизтопливо) или газообразном топливе (природный газ) . Образующиеся при работе котлов, дымовые газы отводятся при помощи дымовой трубы. По исполнению котельные делятся на следующие виды: – блочные модульные котельные; – крышные котельные; – встроенные котельные; – отдельно стоящие котельные. <img src=”//otvet.imgsmail.ru/download/66a7edbc3972bca60e9706db275e984c_i-1810.jpg” > Теплоэлектроцентраль (ТЭЦ) – это один из типов тепловых электростанций. Теплоэлектроцентраль рассчитана на производство не только электроэнергии, но и тепловой энергии, которая применяется в централизованных системах теплоснабжения (пар и горячая вода) . В ее функции входит так же, горячее водоснабжение и отопление жилых и промышленных объектов. Принцип работы: По конструктивным особенностям ТЭЦ устроена как конденсационная электростанция (КЭС) . Основное различие ТЭЦ и КЭС заключается в использовании части тепловой энергии пара, после того, как он выработает электрическую энергию. От того, какая установлена турбина, зависит различие в отборе пара. При этом пар может быть отобран с разными параметрами. Количество отбираемого пара может быть отрегулировано, и Турбины ТЭЦ позволяют это сделать. Сконденсированный в сетевых подогревателях пар передает энергию сетевой воде. В свою очередь эта вода подается на пиковые водогрейные котельные и тепловые пункты. Если на ТеплоЭлектроЦентрали необходимо вырабатывать только электроэнергию, то тепловые отборы всегда можно приостановить. Таким образом ТЭЦ может работать по двум графикам нагрузки: тепловому – электрическая нагрузка жёстко зависит от тепловой нагрузки (тепловая нагрузка – приоритет) электрическому – электрическая нагрузка не зависит от тепловой, либо тепловая нагрузка вовсе отсутствует (приоритет – электрическая нагрузка) . <img src=”//otvet.imgsmail.ru/download/66a7edbc3972bca60e9706db275e984c_i-1811.jpg” > ТЭЦ производят не только электроэнергию. Но это еще, попроще говоря, котельная. Они помимо того, что электричество производят еще и горячую водичку, пар производят :). От котельной установки отличается и большей тепловой мощностью. Например: ТЭЦ-27 «Северная ТЭЦ» – предприятие энергетики московской энергосистемы, расположенное в деревне Челобитьево Мытищинского района Московской области. Входит в состав территориальной генерирующей компании «Мосэнерго» . Электрическая мощность станции 1060 МВт. В 2006 году станция выработала 1 298,5 млн кВт/ч электроэнергии и отпустила 2 600,1 тыс. Гкал тепловой энергии. Основное топливо: Природный газ; Электрическая мощность: 1060 МВт Тепловая мощность: 1876 Гкал/ч <a rel=”nofollow” href=”http://engineeringsystems.ru/t/tec.php” target=”_blank”>http://engineeringsystems.ru/t/tec.php</a> <a rel=”nofollow” href=”http://stroitel73.ru/stroitelstvo/klimat/chto-takoe-kotelnaa-ustanovka.html” target=”_blank”>http://stroitel73.ru/stroitelstvo/klimat/chto-takoe-kotelnaa-ustanovka.html</a>

Котельная электроэнергию не вырабатывает, только тепло.

touch.otvet.mail.ru

Типы котлов отопления, различия по принципу работы — Все о печи в доме

На что следует обратить внимание, выбирая отопительный котел? Это его цена, мощность, экономичность, компактность, доступность топлива. Существуют различные типы котлов.

Простейшая обвязка котла отопления в двухэтажном доме.

Прежде всего следует определиться с видом топлива, который будет использоваться для отопления.

В зависимости от источника энергии котлы бывают электрические, газовые, работающие на твердом и жидком топливе, а также комбинированные модели, в которых предусмотрено использование более одного вида топлива.

Жидкотопливные котлы

Устройство и схема котла на жидком топливе.

Установку жидкотопливных котлов отопления уместно производить в местах, где нет магистрального газопровода. В качестве топлива чаще всего используется солярка. Встречаются модели, работающие на керосине, мазуте и прочих отходах нефтеперерабатывающего производства, но выпуск таких котлов не носит массового характера. По своей производительности дизельные котлы сопоставимы с газовыми, а иногда даже превосходят их.

Преимущества отопительных жидкотопливных котлов:

• высокий КПД, в среднем равный 90%;
• высокая мощность, позволяющая отапливать большие площади;
• простота установки: не требуется разрешительных документов, как в случае с газовыми котлами;
• относительная дешевизна топлива: солярка приблизительно в 2 раза дешевле электроэнергии;
• автоматическая работа на протяжении всего отопительного сезона, в отличие от твердотопливных котлов не требуется временных затрат на обслуживание;
• автономный режим отопления.

Недостатки дизельных котлов:

• требуется емкость для хранения солярки;
• необходимо обустройство отдельного помещения с вытяжкой;
• высокий уровень шума;
• зависимость от электроснабжения: при отключении электроэнергии даже на короткий срок котел прекращает работу, повторный запуск требует присутствия человека;
• температурная зависимость: при температуре ниже +5°С солярка густеет, забиваются фильтры, и котел работать не будет. В таких случаях требуется подогрев топливопровода.

У потребителей часто возникает вопрос о расходе топлива. Подсчитать его можно по простой формуле: мощность горелки (кВт) умножить на коэффициент 0,1. Полученный результат: расход солярки (кг) за один час работы. Формула справедлива для котла, работающего на полную мощность.

В районах, где планируется проведение газа, имеет смысл купить котел, предусматривающий работу как на жидком топливе, так и на газе. Стоят такие модели несколько дороже.

Вернуться к оглавлению

Электрические котлы

Схема электрического котла отопления .

Электрические котлы многие специалисты называют котлами будущего. И их аргументы весьма весомы. Природные запасы газа и нефти на планете небезграничны, равно как и угля, а электроэнергию можно получать и без использования исчерпаемых природных ресурсов. Электрокотлы частично решают еще одну глобальную проблему человечества — загрязнение окружающей среды.

Процесс их работы не влечет за собой выброс в атмосферу вредных продуктов сгорания топлива. По уровню безопасности электрические котлы также превосходят своих конкурентов: конечно, существует некий риск поражения электротоком, но зато отсутствует вероятность возгорания помещений при пользовании открытым огнем, взрывов газа, отравления продуктами сгорания.

Электрические котлы подразделяются на ТЭНовые и электродные. В первом случае нагрев воды осуществляется при помощи трубчатого электронагревателя, во втором электрический ток проходит непосредственно через воду. Электродные котлы компактнее и экономичнее ТЭНовых, но их установка предъявляет высокие требования к теплоносителю, так как он является звеном электрической цепи.

Схема установки электрического котла в систему отопления.

Материал должен иметь соответствующее электрическое сопротивление для получения необходимого тепла, система отопления должна быть абсолютно чистой: механические частицы, находящиеся в трубах отопления, могут привести к порче электродов.

Если говорить об электрических котлах в целом, то можно отметить следующие их преимущества:

• компактность, установка не требует монтажа дымохода и дополнительной вентиляции;
• экологичность;
• бесшумность;
• простота эксплуатации;
• невысокая стоимость самого отопительного оборудования и его установки.

Основных недостатков три:

• высокая стоимость электроэнергии;
• большая нагрузка на сеть;
• зависимость от электроснабжения.

Можно бесконечно долго спорить о том, какие будут в недалеком будущем цены на природные источники энергии, но реалии сегодняшнего дня таковы, что стоимость электроэнергии в разы превышает стоимость газа и солярки. Понизить ее расход можно, используя терморегуляторы.

Сложнее обстоит дело с высокой нагрузкой: проводка, особенно в старых домах, попросту на нее не рассчитана. Покупая электрокотел, необходимо выяснить у электрика, какая должна быть максимальная мощность всех подключенных электроприборов. Частые и длительные перебои с электроснабжением также могут стать причиной отказа от установки электрокотла.

Вернуться к оглавлению

Твердотопливные котлы

Классическая схема твердотопливного котла.

Котлы, потребляющие твердое топливо, получили широкое распространение в регионах, где нет магистральных газопроводов. Они автономны, надежны, экономичны.

Стабильно невысокая стоимость энергоносителей — угля, кокса, торфа, древесных материалов и пр. — в последнее время заставляет обратить внимание на твердотопливные котлы даже жителей домов, подключенных к газовой трубе. Ввиду неуклонно растущих цен на газ, отопление дровами вновь становится популярным.

Различают несколько типов твердотопливных котлов: классические котлы на колосниковой решетке, котлы длительного горения, пиролизные котлы, котлы с бункерами, работающие на пеллетах.

Классический тип твердотопливных агрегатов достаточно прост в исполнении — это обычная топка, посаженная на водяной контур. Температура воды в котле поддерживается датчиком, который по мере необходимости закрывает или открывает воздушную заслонку.

Принципиальная схема пиролизного котла.

Котлы длительного горения были разработаны и внедрены в производство в 2000 году литовской фирмой Stropuva. Принцип их работы кардинально отличается от классических моделей тем, что процесс горения осуществляется сверху вниз. Это позволяет котлу работать на одной загрузке до нескольких суток и существенно экономит топливо.

Пиролизные котлы — еще одно нововведение, позволяющее повысить КПД систем, работающих на твердом топливе. В таких котлах создаются условия для медленного тления дров или угля, а в качестве сжигаемого топлива используется выделяющийся при этом газ.

Проблема частой дозагрузки топлива решена в котлах, работающих на пеллетах. Пеллеты подаются в топку через бункер. В зависимости от его размеров время работы оборудования на одной загрузке может составлять до двух недель. Однако из-за определенного дефицита пеллет такие котлы особого распространения не получили.

Достоинства твердотопливных котлов:

• автономность;
• низкая стоимость как самих котлов, так и топлива.

Недостатки:

• необходима постоянная дозагрузка топлива и чистка;
• требуется помещение для хранения топлива.

Вернуться к оглавлению

Газовые отопительные котлы

Схема газового котла отопления.

Газовые котлы — наиболее распространенный вид отопительных систем. Их доля в общем количестве отопительных котлов во всем мире составляет 70%. Популярность газового оборудования объясняется практичностью и сравнительно невысокой ценой топлива.

Газовые котлы — основной тип котлов отопления во всех газифицированных населенных пунктах. Современные модели оснащены автоматикой и способны работать в заданном режиме практически без вмешательства человека.

Преимущества газовых котлов:

• высокий КПД;
• большая мощность, возможность обогреть помещение большого размера;
• простота эксплуатации.

Недостатки:

• необходимо разрешение на установку в соответствующих органах надзора;
• особые правила установки, обустройство дымохода, хорошая вентиляция помещения.

По способу установки отопительные агрегаты подразделяются на настенные и напольные. Настенный вариант исполнения подойдет для владельцев небольших квартир или загородных коттеджей.

Схема обвязки газового котла.

По размеру настенные котлы примерно такие же, как газовые колонки, они без проблем крепятся к стене, занимают мало места и легко вписываются в дизайн помещения. При желании их можно даже встроить в кухонную мебель. Соответственно, и мощность их невелика. Если требуется отопление большой площади, то следует остановить выбор на больших котлах, которые чаще всего имеют напольное исполнение.

По функциональности различают одноконтурные и двухконтурные отопительные системы. В задачу одноконтурных котлов входит только отопление помещений, тогда как двухконтурные обеспечивают и подачу горячей воды. Установка одноконтурных котлов целесообразна в квартирах, где осуществляется централизованная подача горячей воды или выгоднее для ее нагрева использовать электрический бойлер.

В иных случаях практичнее установить двухконтурный котел, в котором используется принцип приоритета подачи горячей воды. При открытии горячей воды в котлах такого типа происходит временное отключение отопления. Двухконтурный котел более практичен, чем комбинация одноконтурного котла и нагревательной колонки, он компактнее и экономичнее.

Вернуться к оглавлению

Различия отопительного оборудования по принципу работы

Требования к установке отопительного котла.

По принципу работы котлы могут быть атмосферного, турбированного и конденсационного типа. Использование атмосферных котлов, имеющих открытую камеру сгорания, требует обязательного устройства дымохода для отвода отработанных газов. Для процесса горения необходим кислород. Котел атмосферного типа забирает воздух из помещения, в котором он находится.

В турбированных агрегатах используется закрытая камера сгорания. Забор воздуха осуществляется через приточную трубу, выведенную на улицу, а отвод газов — через вытяжную трубу, смонтированную так же, как и приточная. Недостатком турбированных котлов является их цена: в среднем они стоят на 10-20% дороже, чем атмосферные.

Конденсационные котлы — новаторство в системах отопления, позволяющее сэкономить до 15% топлива. Они принципиально отличаются от первых двух типов тем, что продукты сгорания не выводятся наружу, а собираются в специальной камере, где происходит процесс конденсации воды, после чего тепло передается в систему отопления через теплоноситель.

В эксплуатационных характеристиках конденсационных котлов указывается КПД 107%. Такой показатель может вызвать недоумение у людей, хоть немного знакомых с физикой, ведь энергия не берется ниоткуда, а максимальная цифра не может превышать 100%.

В данном случае расчет осуществляется следующим образом: за 100% принимается энергия, выделяемая при сгорании топлива. К этой цифре плюсуется энергия, выделяемая при конденсации водяных паров. Максимально возможный показатель составляет 11%. Получаем 111%. Потери с отходящими газами при тепловом излучении и конденсации — 4%. Итого — 107%.

Конденсационные системы отопления стоят недешево. По сравнению с атмосферными котлами их цена выше в 2-3 раза, но окупаемость происходит за 2,5-3 года, а эксплуатационный срок работы котла составляет около 30 лет. В странах Европы, где цены на газ высоки, уровень использования конденсационных котлов достиг 99%.

Этот тип отопительных систем имеет еще одно преимущество: выброс в атмосферу угарного газа и оксидов азота сокращается на 70%. В Бельгии и Великобритании в настоящее время запрещено использование каких-либо систем отопления, кроме конденсационных. Подобный закон готовится к принятию и в других странах Еврозоны.

1popechi.ru

Виды котельных

В современной энергетике работают самые различные виды котельных. Они могут быть классифицированы по типу топлива, типу теплоносителя, типу размещения, уровню механизации. Определенный вид котельной выбирается в зависимости от целей и задач, условий эксплуатации и требований заказчика.

1. По виду топлива

• Газовые. Преимущество такого типа котельных заключается в том, что газ – один из самых экономичных и экологичных видов топлива. Газовые котельные не требуют сложного и громоздкого оборудования топливоподачи и шлакоудаления и могут быть полностью автоматизированы.
• Жидкотопливные. Эти котельные могут работать на отработанном масле, мазуте, дизельном топливе, нефти. Они достаточно быстро вводятся в эксплуатацию, не требуют специальных разрешений, согласования подключения, получения лимитов на газ (в отличие от газовых).
• Твердотопливные. К твердому топливу относится уголь, торф, дрова, пеллеты и брикеты из отходов лесопереработки и сельского хозяйства. Преимуществом этого вида котельных является доступность и низкая цена топлива, но требуется установка систем топливоподачи и золошлакоудаления.

2. По типу теплоносителя

• Паровые. В такой котельной теплоносителем является пар, который используется преимущественно для обеспечения производственных процессов на промышленных предприятиях.
• Водогрейные. Этот вид котельных предназначен для отопления и горячего водоснабжения жилых зданий, промышленных и коммунальных объектов. Теплоносителем является вода, нагреваемая до +95 +115 °С.
• Комбинированные. В таких котельных размещаются как паровые, так и водогрейные котлы. Горячая вода используется для покрытия нагрузки на горячее водоснабжение, отопление и вентиляцию, а пар поступает для обеспечения технологических нужд предприятия.
• На диатермическом масле. В этой котельной в качестве теплоносителя используются органические высокотемпературные жидкости, температура которых может достигать +300 °С.

3. По типу размещения

• Блочно-модульные. Этот вид котельных становится все более популярным в России в последние годы благодаря множеству преимуществ в сравнении со стационарными котельными: быстрые сроки монтажа и пуска в эксплуатацию, заводская готовность модулей, возможность увеличения мощности за счет добавления блоков, автономность работы, высокий КПД, мобильность. В зависимости от места размещения блочно-модульные котельные могут быть отдельностоящими, пристроенными, встроенными, крышными, подвальными.
• Стационарные. Стационарные котельные, как правило, строятся, когда требуемая мощность превышает 30 МВт либо строительство блочно-модульной котельной по каким-то причинам невозможно. Стационарные котельные отличает капитальный характер строительства (фундаменты, стены и перегородки, кровля). Монтаж оборудования выполняется на месте.

4. По уровню механизации

В зависимости от степени механизации/автоматизации процессов выделяют следующие виды котельных:

• Ручные. Небольшие котельные могут быть оборудованы котлами, подача топлива в которые производится операторами вручную. В помещение котельной топливо подается тележкой или в некоторых случаях через бункер с наружной загрузкой. Зола и шлак из зольного бункера также удаляются оператором вручную и вывозятся за пределы котельной с помощью вагонетки.
• Механизированные. Современные твердотопливные котельные оборудуются средствами механизации, значительно облегчающими труд оператора котельной. Топливоподача осуществляется с помощью транспортеров или скиповых подъемников. Уголь проходит предварительную обработку на угледробилках, метало- и щепоуловителях. Зола и шлак могут удаляться различными методами – механическим, гидравлическим, пневматическим или их комбинацией.
• Автоматизированные. Этот вид котельных предполагает полную автоматизацию и минимальное присутствие человеческого фактора. Полностью автоматизируются, как правило, газовые котельные.

www.mku.su
