Требования к котельным: Требования к газовой котельной в частном доме, площадь котельной в частном доме, размер котельной в частном доме, требования к помещению топочной, требования к встроенным котельным, требования к окну в котельной, требования к котельной в подвале, требования к освещению котельной, дверь в котельную требования, требования к вентиляции котельной, требования к помещению газовой котельной, требования к котельной в доме, требования к помещению котельной, требования к котельному помещению, котельная в частном доме требования, газовая котельная требования, требования к котельным,

требования 2021 и необходимое оборудование

В частных домах ответственность за отопление жилья чаще всего лежит на газовых котлах. Для размещения газового отопительного оборудования нужно подготовить отдельное помещение – с соблюдением требований и норм безопасности, всех существующих правил, с учетом конструкции агрегата. И это не только прихоть газовых служб, но и залог безаварийной, длительной и удобной эксплуатации отопительной системы в частном домовладении.

Основные требования к помещению для газовой котельной

Проектировать котельную в частных домах, в которой будет газовый котел мощностью от 60 до 150 кВт, необходимо в отдельном помещении. Если мощность превышает 150 кВт, потребуется возвести пристройку либо же отдельное строение.

И только прибор мощностью до 60 кВт разрешается устанавливать на кухне – при соблюдении определенных условий.

Размеры и площадь

Требования к минимальному размеру помещения тоже имеются:

• объем – не менее 15 куб. м;
• высота потолков – не менее 2,5 м.

Двери в котельной

Если агрегат располагается в отдельной комнате, то в нижней части входной двери нужен просвет между дверным полотном и полом, небольшой зазор, или забранное решеткой отверстие. В продаже есть модели дверей, которые еще на заводе оснащаются такой решеткой.

А если отопительное оборудование размещается в пристройке, входную дверь выполняют из жаропрочных материалов, с открытием наружу.

Требования к окнам

Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.

Предусмотрены нормы и для размеров остекления. Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.

Ставят оборудование на подготовленный фундамент, на негорючее основание.

Вентиляция

Большое значение в деле обеспечения безопасности имеет вентиляция. Естественный воздухообмен обеспечивается за счет притока свежего воздуха через вентканал или через отверстия в нижней части двери. Воздуховод нужно выводить через потолок.

А если в кухне?

Монтаж газовой котельной в кухне возможен при соблюдении ряда требований.

По мощности:

• для монтажа агрегата до 30 кВт требуется объем не менее 7,5 куб. м;
• 30-60 кВт – не менее 15 куб. м.

Расстояние от пола до потолка допускается в 2,5 метра и больше, а вентиляционная система должна обеспечивать трехкратную замену воздухосмеси в течение часа.

Отвод продуктов сгорания организовывают по-разному:

• в вентканалы,
• в дымоход,
• через стену на улицу.

И напольная, и настенная модели монтируются на негорючее основание.

Если выбираем газ: особенности монтажа газового котла

Газовый котел способен обеспечить бесперебойное теплоснабжение и подачу горячей воды (двухконтурные модели) для частного дома любой площади. На сегодня такой вариант является самым выгодным по эксплуатационным расходам ввиду доступности и невысокой цены голубого топлива. Есть и иные важные преимущества – проста в использовании, надежность и высокий КПД.

Сложностей с установкой не возникает, если этим вопросом занимаются специалисты, хорошо знакомые с требованиями газовых служб.

Выбирать приходится из напольных и настенных вариантов. Напольные газовые котлы функциональные, высокопроизводительные, способны обогреть большие площади и имеют длительный срок службы. В числе недостатков – необходимость отдельного помещения для размещения котла и обустройство дымохода.

Напольные газовые котлы располагают на предварительно подготовленном ровном и жестком основании, контролируя положение по горизонтали и вертикали. После закрепления самого прибора производится подключение его к дымоходу, а затем подводятся коммуникации (газ, вода, отопление, электричество).

Настенные модификации имеют компактные размеры, высокий КПД и доступную стоимость. В противовес такому набору преимуществ ставится скромная мощность, которой недостаточно для обогрева больших площадей.

Монтаж не вызывает сложностей: крепление производится посредством идущих в комплекте кронштейнов необходимой грузоподъемности и надежности. Анкерные болты для фиксации кронштейнов подбирают соответствующего диаметра и длины.

Далее организовывают отвод продуктов горения, подключают газопровод, водопровод, ветви отопления и, при необходимости, электросеть.

Котел на твердом топливе: нюансы монтажных работ

Твердотопливные модели отличаются надежностью и полной независимостью от магистральных сетей газа, электричества. Если топливо в регионе доступно и дешево, то и обогрев обходится недорого.

Недостатки заключаются в том, что требуется регулярная дозагрузка топлива, периодическая чистка топки, вынос золы, очистка от дегтя и смол дымохода.

К особенностям установки можно причислить то, что монтаж возможен только на пол.

Электрокотел: тонкости установки

Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.

В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.

Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.

Для чего нужен расширительный бак в котельной

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

Роль циркуляционного насоса в отоплении

Системы обогрева жилья бывают открытого и закрытого типа. Теплоноситель по трубам в первом случае движется за счет принципа конвекции.

А во втором случае (как раз этот вариант встречается гораздо чаще) заставляет жидкость двигаться в пределах замкнутого отопительного контура – циркуляционный насос. С одной и той же скоростью он непрерывно прогоняет через себя теплоноситель, обеспечивая равномерный прогрев всех уголков здания.

Нужен ли водонагреватель

Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой. Однако в ходе эксплуатации выявляются недостатки:

• при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
• в разных точках температура воды может отличаться.

Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой.

Согласование проекта

Проект для котельной автономного теплоснабжения в частном доме – это пакет технической документации. Он должен быть разработан с соблюдением всех технологических норм и правил, действующих на 2021 год, в соответствии с нормативными документами.

Подготовленные проектные документы проходят процедуру согласования в госнадзорных органах. Подготовке необходимо уделить особое внимание: непрофессиональный проект не получит одобрения в пожарной инспекции, технадзоре и других органах.

Начинать монтажные работы без согласования – незаконно.

Стоит отметить, что проектная документация требуется не только для нового объекта, но даже и в случае замены котельного оборудования в частном доме. И рассчитывать на быстрое самостоятельное решение всех вопросов не стоит: процедуры согласования достаточно затяжные.

Выводы

Для создания и обустройства котельной своими руками необходимо вникнуть в массу нюансов. Сложность компоновки теплового оборудования зависит от разных факторов, в числе которых отапливаемая площадь, количество потребителей, конфигурация помещений и др. Еще одна сложность – получить разрешительную документацию от ряда госорганов.

Чтобы быть уверенным в успешном результате и длительной эффективной работе всей системы обогрева, можно также обратиться к специалистам. Компания должна иметь все надлежащие лицензии и допуски для проведения работ. Аттестованные профессионалы быстро и качественно выполнят все под ключ: от создания проекта и до ввода в эксплуатацию.

Выполненная в соответствии со всеми требованиями котельная обеспечивает бесперебойную подачу тепла, безопасность получателей тепловой энергии и экономичный расход топлива в частных домах.

нормы и правила установки газового котла в частном доме, нормы и правила установки электрического котла в частном доме

Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

1. Нормы и правила установки газового котла в частном доме
2. Нормы и правила установки твердотопливного котла в частном доме
3. Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

1. Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
2. Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
3. Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

1. Мощность 60-200 кВт – 15 м3.
2. Мощность 30-60 кВт – 13,5 м3.
3. Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

• В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
• В любую котельную необходимо провести воду и канализацию. Вода необходима для подпитки системы, а канализация для стока теплоносителя;
• Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
• Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

1. Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
2. От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
3. Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
4. В топочной должны быть все противопожарные средства: щит с огнетушителем и т.д.
5. Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле. А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Читайте также:

Требования к газовой котельной

1. 1. Отдельное помещение для газовой котельной
2. 2. Требования к помещению под газовую котельную

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования. Газовые котельные распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах на котельное оборудования и нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным. При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей.

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Стоит учитывать, что работает газовая котельная достаточно громко, поэтому её зачастую строят или устанавливают там, где она не помешает.

Проектирование, строительство и установка газовых котельных допускается только для тех организаций, у которых есть лицензия. Требований к газовой котельной существует очень много, и они во многом зависят от того, как, где и для каких целей будут устанавливаться котлы.

Обязательно обратитесь к квалифицированным специалистам перед тем, как приступать к строительству газовой котельной! Это поможет Вам обеспечить безопасность и законность своей котельной.

Для того чтобы рассчитать стоимость комплекса необходимых услуг либо купить котельную установку отправьте заполненный опросный лист.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
телефон: 8 (906) 700-40-55
электронная почта: [email protected]

Вас также может заинтересовать

Промышленные системы отопления

Под промышленными системами отопления понимаются любые котельные, предназначенные для обеспечения теплом и ГВС производственных объектов — складов, центров логистики, торговых помещений и других сооружений значительной площади. Безусловно, они имеют ряд своих особенностей, которые нужно учитывать при проектировании.

Из чего складывается цена котельной

Основной вопрос, который интересует всех звонящих «Сколько стоит котельная?». Ответ на вопрос требуют дать немедленно, ссылаясь на необходимость срочно доложить собственнику, директору, главе, заму главы, начальнику и т.д.

Особенности возведения котельных на крыше

Котельная на крыше — достаточно эффективное решение в сфере теплоснабжения жилых, бытовых, административных зданий и производств. По сути крышная котельная представляет из себя контейнер или стационарное помещение, размещённое непосредственно на крыше или на специальной платформе. Чаще всего её возводят в ситуациях, когда организовать централизованную подачу тепла невозможно по некоторым объективным или личным причинам.

Временные котельные

В качестве временных котельных используются блочно-модульные установки, простота обслуживания и эксплуатации которых, а также высокие показатели КПД, позволяют с успехом применять их в новых районах, на территориях открытых ярмарок, концертных площадок, в качестве аварийного оборудования на время перебоев в подаче «основного» тепла.

Котельная класса люкс

Уже само название «класс люкс» говорит о том, что котельные данного класса отличаются высоким качеством комплектующих и исполнения.

Котельная в частном доме: обязательные требования и нормы

Котельная в частном доме — важный инженерный объект в планировочной структуре загородной усадьбы. Если запроектировать его неправильно, представители газовых служб не дадут разрешение на подключение к магистральному трубопроводу и эксплуатацию оборудования.

С этим сталкиваются те заказчики, которые самостоятельно разрабатывают планировку будущего дома. Как правило, они выделяют помещение под котельную по остаточному принципу. Но без соблюдения норм, прописанных законодательством, получить разрешение от газораспределительной организации будет невозможно.

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. Читайте также полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

• инструкцией МДС 41.2-2000 по размещению котлов;
• СНиП 2.04.08-87 п.6.29-48;
• СП 41-104-2000 глава 4;
• СП 42-101-2003 пункт 6.17-25;
• СП 62.13330.2011 пункт 7;
• СП 60.13330.2012 пункт 6.6;
• СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

• внутри — встроенные;
• рядом на отдельном фундаменте — пристроенные;
• на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

• наружные без усиления для выхода на улицу;
• внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Важно. Ширина наружных дверей — не менее 80 см. Открываться они должны на улицу.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

Важно. Чтобы в дымоходе присутствовала хорошая тяга, верх трубы располагают выше конька крыши на 500 мм при условии, что от парапета до канала не более 1,5 м.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Котельные для котлов на твердом и жидком топливе

Для обогрева жилых домов применяют следующие виды жидкого и твердого топлива:

• уголь;
• мазут;
• газойль, газолин;
• солярка;
• отработка;
• керосин;
• древесные отходы, пеллеты, дрова;
• сланец горючий;
• торф;
• бензин;
• растительное или машинное масла.

Как правило, для использования твердого или жидкого топлива предназначены напольные агрегаты. Для загрузки нужны довольно большие камеры, а после сжигания образуются отходы. Поэтому такие котлы менее компактны, чем газовые.

При строительстве котельной в частном доме своими руками необходимо соблюдать те же требования, что и для газовых бойлерных, но с некоторыми дополнениями:

• твердотопливные и жидкостные котлы нельзя устанавливать в жилых помещениях из-за сильного запаха или пыления, для этого оборудуют пристройку или стоящую отдельно топочную;
• для монтажа напольного котла устраивают фундамент из бетона толщиной не менее 50 мм.
• для загрузки, чистки котла, ремонта и замены деталей должен быть удобный доступ;
• от места закладки топлива до ближайшей стены должно быть не менее 2 м;
• дымоход желательно располагать ближе к коньку для создания хорошей тяги;
• дымоотведение устраивают через дымоход в капитальной стене или трубу снаружи дома, при этом она не должна совпадать с оконными проемами;
• дымоход изготавливают из сэндвич-трубы с утеплением и внутренним жаропрочным слоем из стали или кирпича;
• над котельной нельзя устраивать чердак или жилую комнату;
• в помещении, где установлено газовое оборудование, нельзя хранить легковоспламеняющиеся материалы и химические вещества, выделяющие горючие пары.

Чтобы в котельной не накапливалась пыль, неблагоприятно воздействующая на работу оборудования, на высоте 30 см от пола устраивают приточное отверстие, а под потолком — вытяжное. Вентиляция помещения должна быть с естественным побуждением.

Котельную в частном доме своими руками можно быстро построить, если использовать готовые модульные сооружения. При их изготовлении учитываются все нормативы и требования.

Мини-котельная может работать на любом виде топлива и обогревать жилой дом или дачу. Сооружение устанавливают на монолитный или сборный фундамент, подключают к отопительной системе здания. При использовании газа проект нужно согласовать с газораспределительной организацией.

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс – в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать – с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

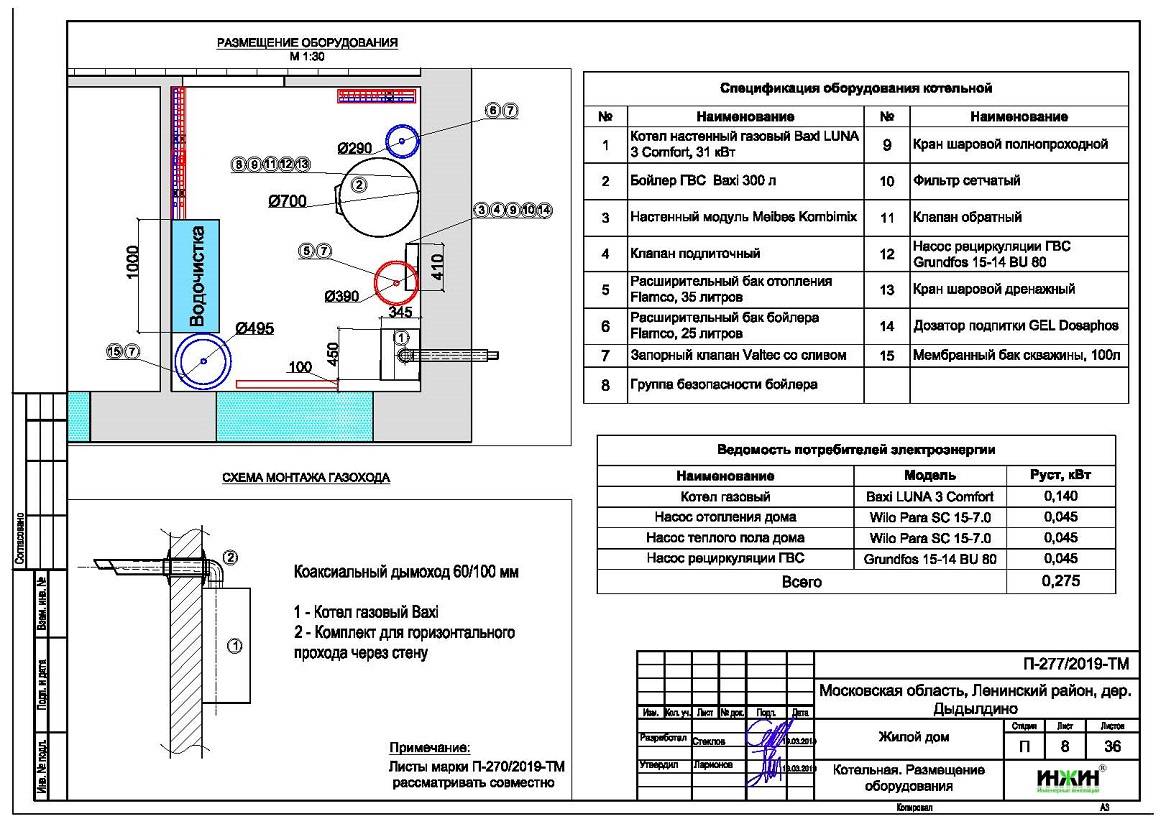

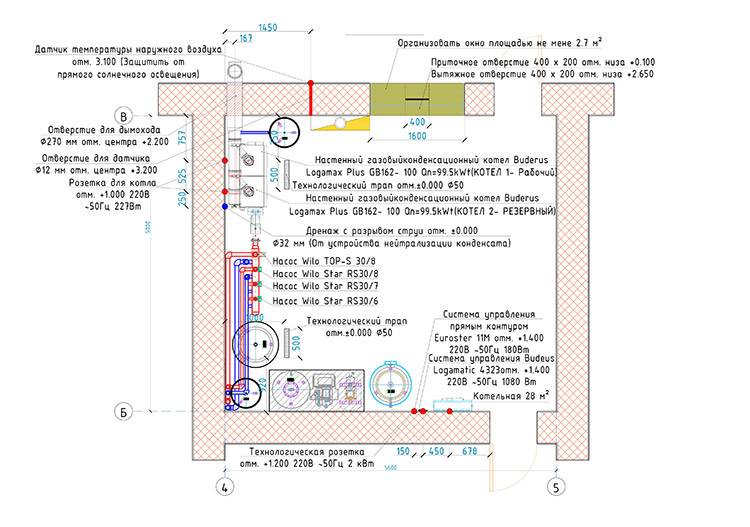

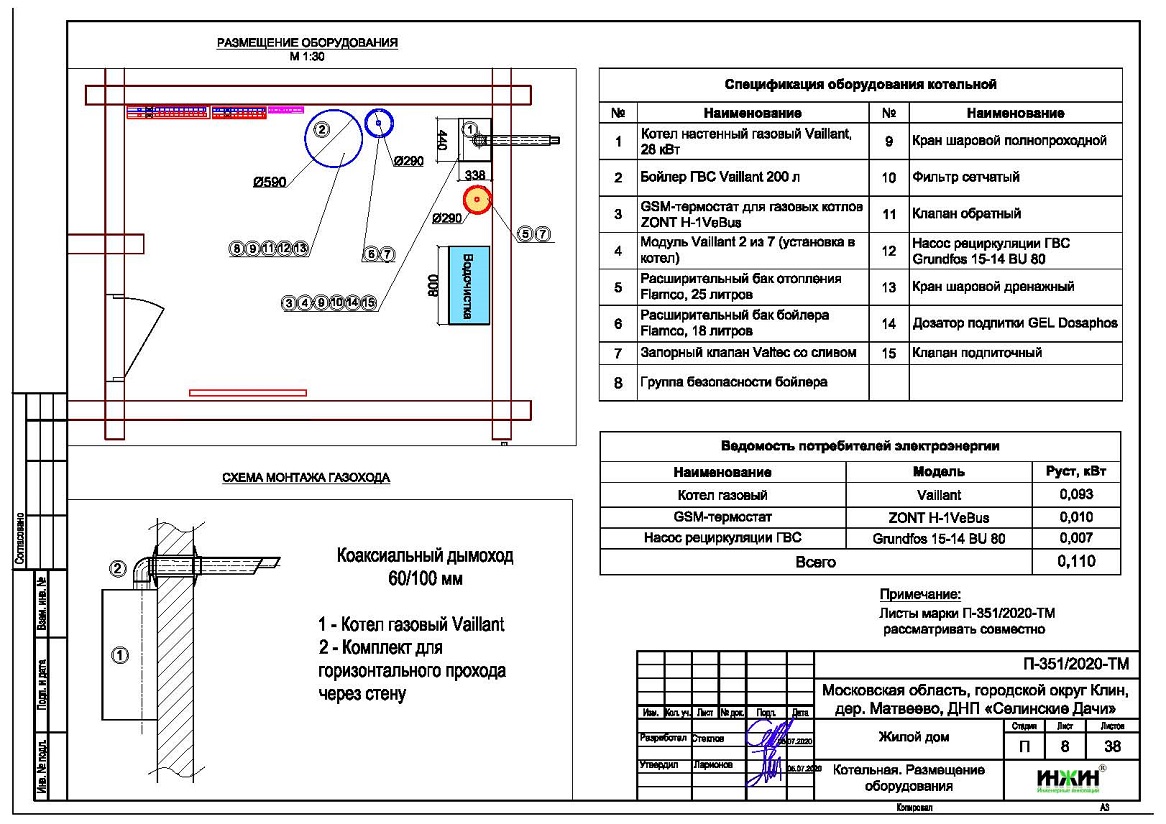

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Услуги по данной тематике

Какие требования предъявляются для котельной в частном доме

Как правило, основные требования выдвигают ко всем отопительным установкам, однако правила и условия зависят от типа используемого топлива. Параметры и площадь под котельную необходимо устанавливать на этапе возведения дома. Такое помещение может находиться внутри здания или располагаться отдельно.

Схема установки котла в частном доме с учетом параметров

Стандартные требования ко всем типам котельных:

1. В подсобном помещении разрешается устанавливать не более двух котлов.
2. Вентиляция и дымоход должны соответствовать мощности установки и определяются рекомендациями изготовителя.
3. Стены для помещения рекомендуется делать из кирпича или бетона. Пол в котельной важно покрыть листами из металла или сделать бетонированным. В качестве облицовки разрешается оштукатуривать стены или покрывать их кафельной плиткой.
   Расположение газового котла в котельной частного дома
4. Нельзя использовать горючие предметы и средства в этом помещении.
5. Дверь в котельную нужно сделать пожаробезопасной, особенно при расположении отопительной системы внутри дома.
6. Возле котла важно оставить дополнительное пространство, которое позволит без затруднения обслуживать или эксплуатировать установку. Как правило, все технические параметры указываются в проектной документации.
7. Все другие требования по безопасности устанавливаются в зависимости от типа котла и топлива.

Требования к котельной с газовым котлом

В помещении, где расположен газовый котел, необходимо придерживаться таких правил:

1. Высота котельной должна составлять от 2,5 м, но не меньше.
2. Общая площадь должна составлять как минимум 6 квадратных метров, а объем помещения вычисляется в 15 куб. м.
3. В котельной важно оборудовать окно площадью в 0,5 кв. м.
4. Необходимо обустроить вентиляцию!
5. Дверь в помещении должна быть шириной в 0,8 м.
6. Для отвода конденсатов и иных стоков нужно оборудовать канализационную систему.
7. По правилам в дымоходе оборудуют очистительные каналы.
8. Труба дымохода должна быть выше крыши.
9. Со всех сторон котла важно оставить дополнительное пространство, что позволит легче пользоваться установкой и ремонтировать ее.

Условия установки для твердотопливных котлов

Котлы, основанные на работе твердого топлива, не являются взрывоопасными. Как правило, в качестве топлива используются дрова, паллеты или уголь. К подобной установке также выставляются особые требования:

• Доступ к котлу не советуют ограничивать разными предметами, ведь в установку необходимо постоянно загружать топливо.
• Приблизительное расстояние между котлом и стеной должно быть 10 см и больше.
• Если стены котельной, смастеренные из деревянных материалов, то их надо отделать листами из стали с асбестовой подложкой.
• В отопительный сезон под котел необходимо подложить стальной лист.
  Схема установки твердотопливного котла в частном доме
• В качестве напольного покрытия важно использовать материалы с негорючими свойствами или сделать в помещении бетонную заливку.
• В котельной важно оборудовать окно, размеры которого должны определяться так: на 1кВт мощности установки требуется 8 кв. см.
• Для дымоходной части важно оборудовать область для очистки трубы.
• Дымоходная область должна быть одинаковой по всей длине.
• Если в качестве топлива используется уголь, то установку котла необходимо дополнительно оборудовать проводкой, которую важно герметизировать.
• Если котел отапливается дровами, то общая площадь котельной, как правило, обязана составлять 8 квадратных метров и больше.

Требования к электрическим установкам

Наиболее безопасной топливной установкой считается электрический котел. Для него необязательно оборудовать отдельное помещение. Установка способна нагревать комнаты без каких-либо выделений от продуктов сгорания. Таким образом, для установки нет необходимости оборудовать вентиляционные системы. Подобные изделия легко монтировать и эксплуатировать.

Схема установки электрического котла в частном дома

Такие котлы работают тихо, не производят лишнего шума в доме, при этом уровень их КПД может составлять около 99 процентов. Главным недостатком установки считается большая зависимость от снабжения электричеством. Для этого в доме должна быть электрическая сеть большой мощности. В частности, для дома около 200 кв. м. необходимо 20 кВт мощности установки.

Важно знать, что существуют стандартные требования к отопительным установкам, но к каждому виду котла приписываются отдельные правила. Чтобы установка работала правильно и не привела к негативным последствиям, советуем руководствоваться требованиями и следовать нормам. Рекомендуем посмотреть видео по подобной тематике

Требования к помещению газовой котельной дома, размеры котельной, помещение для котла, как спланировать котельную

Полный список требований можно найти в следующих документах:

ОБЩИЕ ПОЛОЖЕНИЯ (ПОМЕЩЕНИЕ КОТЕЛЬНОЙ ТОПОЧНОЙ)

1. В качестве источников тепловой энергии должны приниматься автоматизированные теплогенераторы полной заводской готовности с температурой теплоносителя – воды до 115° С и давлением теплоносителя до 1,0 МПа отечественного или зарубежного производства, имеющие разрешение на применение в установленном порядке.
2. Размещение тепловых агрегатов предусматривается:

• на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
• в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
• в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ КОТЕЛЬНОЙ

1. При размещении в кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• объем помещения котельной не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
• в кухне должна предусматриваться вентиляция из расчета – вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении , расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
• помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• естественное освещение – из расчета остекления 0,03 м2 на 1 м3 объема помещения;
• в помещении должна предусматриваться вентиляция из расчета – вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания помещение должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• помещение котельной должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• естественное освещение – из расчета остекления 0,03 м2 на 1 м3 объема помещения;
• в помещении должна предусматриваться вентиляция из расчета – вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.

При размещении тепловых агрегатов суммарной тепловой мощностью до 350 кВт в пристройке к жилым зданиям помещение пристройки должно отвечать следующим требованиям:

• пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали от оконных и дверных проемов не менее 1 м;
• стена пристройки не должна быть связана со стеной жилого здания;
• ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• высота помещения котельной не менее 2,5 м;
• объем и площадь помещения котельной проектируются из условий удобного обслуживания теплогенераторов и вспомогательного оборудования;
• естественное освещение – из расчета остекления 0,03 м2 на 1 м3 объема помещения;
• помещении должна предусматриваться вентиляция из расчета – вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

При размещении теплогенераторов в отдельном помещении котельной на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

Перед тем как спланировать помещение котельной, необходимо уточнить все требования, предъявляемые местными газовщиками (теми, кто будет принимать котельную).

Требования к воздуху для горения в котельной – предпочтительный пироскоп

Для успешного и эффективного сгорания необходимы три элемента: тепло, топливо и воздух. При проектировании котельной можно легко упустить из виду необходимый приточный воздух. Приточный воздух в котельную – это количество воздуха, необходимое для наиболее эффективной работы оборудования, включая воздух для вентиляции. Без соответствующего размера подачи воздуха оборудование котельной может выйти из строя и стать причиной несчастных случаев.

Сколько?

Подача воздуха на входе в котельную должна соответствовать количеству воздуха, необходимому для оборудования в котельной. Каждое входное отверстие подачи должно иметь минимальную свободную площадь 1 из ² на 2 000 БТЕ / ч. NFPA рекомендует, чтобы в котельной было как минимум два отверстия, напрямую сообщающихся с окружающей средой, хотя в котельной может быть только одно отверстие.

Компания

Preferred разработала калькулятор требований к воздуху для горения на основе NFPA 54 и Международного кодекса пожарного газа 304, чтобы помочь определить размеры входных отверстий для котельной, если известны BHP или Btu / hr оборудования.

Примечание. Информация, изложенная выше, носит общий характер и должна быть проверена на соответствие конкретным требованиям местного законодательства.

На что обратить внимание

Открытий

NFPA 54 рекомендует, чтобы в каждой котельной было два отверстия в пределах одного фута от потолка и одного фута от пола. Наличие обоих входных отверстий позволяет воздуху поступать в котельную, даже если одно из отверстий заблокировано, и обеспечивает естественную вентиляцию котельной.Согласно нормам, каждое отверстие должно иметь площадь не менее 1 фут ² .

Высота

Если котел находится на высоте более 1000 футов над уровнем моря (fasl), то поправочный коэффициент 3,5% на 1000 fasl должен быть добавлен к общему требуемому воздуху для горения из-за менее плотного воздуха на больших высотах.

Механическая вентиляция

Установка механического вентилятора в проем увеличивает приток приточного воздуха в котельную.Установленные механические вентиляторы должны иметь блокировку для проверки работы вентилятора перед запуском котла. Если используется механическая вентиляция, необходимо добавить 0,35 кубических футов в минуту воздуха на каждые 1000 БТЕ / час оборудования для сжигания газа.

Решетки и решетки

Поскольку большие отверстия в стене здания не рекомендуются, используется комбинация жалюзи / решеток и экранов для предотвращения проникновения паразитов, а иногда и людей в котельную. Поскольку оба элемента слегка блокируют поток воздуха, существует дополнительный коэффициент, который необходимо использовать для расчета размера нового отверстия с металлическими и деревянными решетками, если производитель не указывает коэффициент K.Перед установкой моторизованных заслонок в котельной проверьте элементы управления и предохранительные устройства ASME CSD-1 для котлов с автоматическим зажиганием и воздух для горения CG-260.

Согласно Международному кодексу топливного газа, раздел 304.10 Жалюзи и решетки

Металлические жалюзи: 75% свободной площади

Деревянные жалюзи: 25% свободной площади

Минимальный размер сетки: ¼ ”

Заключение

Подсчитать, сколько воздуха для горения необходимо в котельной, не так сложно, как кажется.Кроме того, важно правильно выбрать размер входных воздуховодов для приточного воздуха в котельную и следить за тем, чтобы они регулярно обслуживались для максимальной эффективности оборудования.

Список литературы

• NFPA 54 – Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

• NFPA 31 – Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.

• ASME CSD-1 – Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993.раздел CG-260 Воздух для горения.

• BOCA – Национальный механический кодекс, 1990, статья 10, Воздух для горения.

• SBCCI – Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.

• Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) – основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

Конструкция воздуха для горения

Требования безопасности для коммерческих котельных

Аварии, связанные со взрывом котлов или пожарами, могут быть опасными для жизни человека, причинить материальный ущерб и, в конечном итоге, оказать негативное влияние на производство.Проблемы, чаще всего связанные с авариями, включают плохо спроектированные котлы, неправильно расположенные котлы, неправильно установленные котлы и котлы, которые неправильно эксплуатировались или не обслуживались.

В следующей информации изложены требования к безопасному управлению котельными, чтобы гарантировать, что люди, использующие здание, не подвергаются риску каких-либо опасностей, которые могут быть вызваны небезопасными котлами.

Основные требования к помещению для установки

Котельная должна соответствовать следующим основным требованиям:

• Котельную установку можно устанавливать только в помещении, которое соответствует местным нормам по установке котельных систем.
• Помещение должно быть чистым, не загроможденным, без капель воды или пыли.
• Температура внутри помещения должна быть от 5 ° C до 40 ° C.
• Если воздух содержит соль из-за близости к морю, интервалы между техобслуживанием следует сократить.
• С помощью постоянных, четко видимых уведомлений должно быть ясно, что посторонним лицам запрещен доступ в котельную.
• Звукоизоляция должна соответствовать требованиям местного законодательства (см. Ссылку выше).
• Шкафы управления котельной установки должны быть установлены таким образом, чтобы никакие колебания компонентов системы не передавались на шкафы управления.
• Шкафы управления должны быть установлены таким образом, чтобы защитить их от чрезмерного теплового излучения.
• Должен быть обеспечен свободный доступ к смотровым отверстиям на компонентах установки и котлах.

Как безопасно управлять коммерческой котельной

После того, как котел установлен в соответствующем помещении, необходимо правильно управлять им, чтобы он оставался безопасным и не представлял опасности для персонала или населения.Поможет следующий совет:

Держите комнату чистой

Котельная должна оставаться помещением только для котла. Его не следует использовать в качестве хранилища для других предметов или использовать каким-либо иным образом. Горелки в котле нуждаются в правильной циркуляции воздуха, чтобы они не производили окись углерода, чему может препятствовать наличие других предметов в комнате. Также существует риск случайно положить в комнату что-нибудь легковоспламеняющееся. Лучшее, что вы можете сделать для безопасности котла, – это убедиться, что там нет ничего, чего не должно быть.

Полные регулярные осмотры и техническое обслуживание

Соблюдение строгого режима проверок и технического обслуживания поможет предвидеть любые будущие проблемы и принимать меры до того, как они станут проблемой. Регулярные испытания устройств управления котлом, ограничивающих устройств и качества питательной воды необходимы для обеспечения безопасности, надежности и эффективности котла. Стандартные испытания, рекомендованные производителем котла, должны проводиться как минимум, но Управление здравоохранения и безопасности (HSE) правительства Великобритании рекомендует более частые испытания, которые могут потребоваться в определенных обстоятельствах, например, когда качество воды плохое и есть высокая зависимость от водоподготовки, могут потребоваться более частые проверки воды и продувка котла ».

Монитор нового оборудования

Если устанавливается новое котельное оборудование или проводится ремонт существующего оборудования, очень важно после этого провести полное обследование котла, чтобы убедиться, что все работает должным образом. Обученный специалист должен следить за котлом, чтобы убедиться, что установка прошла успешно, а котел работает безопасно и эффективно. При проведении мониторинга и испытаний всегда следует записывать результаты. ВШЭ рекомендует включать в результаты:

• Результаты теста и сравнения с требуемыми значениями.
• Идентификация оператора, проводившего испытания.
• Дата проведения испытания.
• Любые корректирующие действия, которые были предприняты при необходимости.

Создание контрольных списков и следование им

Принимая во внимание рекомендации производителя, необходимо составить контрольные списки для всех процедур, связанных с котлом и любым другим оборудованием, находящимся в котельной, и строго соблюдать их. Это должно включать запуск котла, остановку котла, пусковые испытания, выполнение технического обслуживания и все, что между ними.HSE рекомендует также создавать и хранить следующие записи:

• Отчет о последнем осмотре котла.
• Подробная информация о ремонте или модификациях системы.
• Любые предыдущие отчеты, содержащие информацию, относящуюся к безопасной эксплуатации системы.
• Протокол текущих испытаний за последние два года.
• Техническая документация предоставляется производителем и установщиком.

Оборудование для аварийной подготовки и обеспечения безопасности

Если вы будете использовать передовой опыт при проверке и обслуживании котла, возникновение аварийной ситуации маловероятно.Однако на всякий случай нужно быть готовым. Любой, кто вынужден проводить какое-либо количество времени в котельной, должен пройти соответствующую подготовку в чрезвычайных ситуациях. Также должно быть под рукой соответствующее аварийное оборудование, например защитные очки, каски и огнетушители.

Заключение

Выполняя регулярные проверки и техническое обслуживание вашей котельной и котельной, вы можете гарантировать ее эффективную и безопасную работу. Мониторинг оборудования, создание и соблюдение контрольных списков, а также ведение записей также помогут убедиться, что оно не представляет опасности.Если необходимые люди обучены действиям в чрезвычайной ситуации, это гарантирует, что весь персонал и посетители в здании не будут подвергнуты опасности.

Глава 15.28 МЕХАНИЧЕСКИЙ КОД

Глава 15.28

МЕХАНИЧЕСКИЙ КОД

Ячейки:

15.28.010 Принятие.

15.28.020 Модификации.

15.28.030 Апелляции.

15.28.040 Местные поправки к Международному механическому кодексу, издание 2015 г.

15.28.010 Принятие.

Кодекс, известный как Международный механический кодекс, издание 2015 г., опубликованный Международной конференцией строительных служащих, вместе с местными поправками, изложенными в NPMC 15.28.040, составляет законы города, касающиеся строительных норм. Если Международный механический кодекс противоречит этому кодексу, этот код имеет преимущественную силу.Электронная копия Международного механического кодекса хранится в городских офисах. (Постановление 17-12 § 2 (C), 2017 г .; Постановление 12-09 § 2, 2012 г.)

15.28.020 Модификации.

Строительное должностное лицо имеет право изменять любое из положений Международного механического кодекса, принятого данной главой, после подачи письменного заявления владельцем или арендатором или его должным образом уполномоченным агентом, когда возникают практические трудности на пути выполнения строгая буква кода; при условии соблюдения духа кодекса, обеспечения общественной безопасности и совершения существенного правосудия.Подробные сведения о модификации, если она предоставлена ​​или разрешена, и решение Строительного должностного лица по этому поводу должны быть внесены в записи Департамента, а подписанная копия должна быть предоставлена ​​заявителю. (Постановление 17-12 § 2 (C), 2017 г .; Постановление 12-09 § 2, 2012 г.)

15.28.030 Апелляции.

Каждый раз, когда Строительный чиновник отклоняет заявку или отказывается предоставить разрешение, на которое подано заявление, или когда утверждается, что положения кодекса были неправильно истолкованы или неправильно истолкованы, заявитель может обжаловать решения Строительного чиновника к мэру / Сити-менеджер в течение тридцати дней со дня принятия решения.Апелляционный совет назначается на индивидуальной основе, члены указанного совета будут состоять из местных специалистов по проектированию, подрядчиков, инспекторов или других представителей общественности, которые, как считает мэр / городской менеджер, осведомлены о предмете обсуждения. (Постановление 17-12 § 2 (C), 2017 г .; Постановление 12-09 § 2, 2012 г.)

15.28.040 Местные поправки к Международному механическому кодексу, издание 2015 г.

Поправки к Международному механическому кодексу, издание 2015 г., опубликованные Международной конференцией строительных служащих, настоящим принимаются городом Северного полюса в следующем виде:

Раздел 101.2.1 Приложения. Добавьте в этот раздел следующее:

Приложение A с поправками, внесенными в соответствии с положениями главы 7, касающимися воздуха для горения, настоящим принимается.

За исключением разделов 101, 102 и следующих поправок, полностью удалить главу 1 и обратиться к Административному кодексу города Северного полюса, глава 15.04.

Раздел 102.8, Ссылочные коды и стандарты. Отредактируйте и добавьте четыре подраздела в конце этого раздела следующим образом:

102.8.3 Сантехника. Если в настоящем Кодексе делается ссылка на какой-либо Кодекс по сантехническому оборудованию, это означает Единый Кодекс по сантехнике, принятый и измененный городом Северного полюса.

102.8.4 Электрооборудование. Если в данном Кодексе сделана ссылка на какой-либо Электротехнический кодекс, под ним следует понимать Национальный электротехнический кодекс, принятый и измененный городом Северного полюса.

102.8.5 Административный. Положения Административного кодекса города Северного полюса, глава 15.04 применяется к администрированию и обеспечению соблюдения этого кодекса. В случае противоречия между положениями Административного кодекса города Северного полюса и настоящего кодекса применяется более ограничительный текст.

102.8.6 Энергетика. Если в настоящем Кодексе делается ссылка на Международный кодекс энергосбережения, под ним следует понимать IECC, принятый в настоящее время городом Северного полюса.

Раздел 201.3, Термины, определенные в других Кодексах. Измените этот раздел следующим образом:

Если термины не определены в этом кодексе и определены в Международных строительных правилах, Национальных правилах по электротехнике, Международных правилах пожарной безопасности, Международных правилах по топливному газу или унифицированных сантехнических правилах, такие термины должны иметь значения, приписываемые им в этих кодексах.

Раздел 201.4, Термины не определены. Изменить этот раздел, добавив следующее предложение:

Третий новый международный словарь английского языка Вебстера, полный, следует рассматривать как содержащий обычно принятые значения.

Раздел 301.2, Использование энергии. Удалить этот раздел полностью.

Раздел 301.7, Электрооборудование. Добавить в конец этого подраздела следующее предложение:

Если существующий прибор, работающий на топливе, не оборудован необходимым ручным разъединителем, и прибор заменяется, необходимо установить одобренный ручной разъединитель в пределах прямой видимости от прибора.

Раздел 301.19, Сигнализация угарного газа. Добавьте эту нумерацию раздела, заголовок и следующее после Раздела 301.18:

Если в существующем жилом доме устанавливается или заменяется прибор, работающий на топливе, за пределами каждой отдельной спальной зоны в непосредственной близости от спален должна быть установлена ​​одобренная сигнализация угарного газа. Одиночная станция, работающая от батареи, сигнализатор угарного газа должна быть внесена в список как соответствующая UL 2034 и должна быть установлена ​​в соответствии с инструкциями производителя по установке.

Раздел 302.1.1, Трубы и НКТ, заделанные в бетон. Добавьте в этот подраздел следующий текст:

Трубы и насосно-компрессорные трубы, заделанные в бетонные плиты или опоры, включая гильзы, не должны укладываться на глубину ниже верхней поверхности бетона менее 1 1/2 дюйма для бетона, подверженного воздействию земли или погодных условий, или 3/4 дюйма. для бетона, не подверженного воздействию земли или погодных условий. Расстояние между ними не должно быть меньше 3 диаметров или ширины от конструкционных стальных элементов

.

Раздел 302.6, защита от атмосферных воздействий проникновения. Добавьте этот раздел и следующий после Раздела 302.5.3:

Стыки на крышах и наружных стенах вокруг труб, каналов, принадлежностей или оборудования должны быть водонепроницаемыми с использованием одобренных материалов.

Раздел 303.4, Защита от повреждений. Добавьте в конце Раздела 303.4 следующее:

Топливное оборудование и устройства, расположенные в пределах прямого перпендикулярного пути проема ворот гаража высотой восемь футов или менее, должны соответствовать Разделу 303.4,1

303.4.1. Защита бытовых приборов, работающих на топливе FueI. Установки и оборудование, работающие на топливе, расположенные на прямом пути движения транспортных средств, как описано в 303.4, должны быть защищены от удара одним из следующих методов.

1. Минимальная стальная труба сортамента 40 номинальным диаметром 3 дюйма и высотой 30 дюймов с вертикальной поверхностью трубы не менее 6 дюймов в направлении приближения транспортного средства и:

1.1 Заложенный на глубину не менее 2 футов 0 дюймов в уплотненную почву и погруженный в бетонную плиту номиналом не менее 4 дюймов, или

1.2 Устанавливается в бетонный блок размером минимум 1 фут 0 дюймов x 1 фут 0 дюймов x 1 фут 0 дюймов (включая плиту).

2. Платформа, на которой установлено оборудование, высотой не менее 24 дюймов, выступающая не менее чем на 6 дюймов больше, чем площадь основания оборудования (включая такие приспособления, как горелки и средства управления) в направлении приближения транспортного средства и соприкасается с конструкцией напротив направление подхода транспортного средства.

3.

4. Утвержденная система эквивалентной устойчивости к ударам транспортного средства, распространяющаяся не менее чем на 6 дюймов впереди места установки оборудования в направлении приближения транспортного средства, включая такие приспособления, как горелки и средства управления.

Раздел 303.8, Шахты лифтов. Удалить этот раздел полностью и заменить следующим образом:

Механические системы не должны располагаться в шахте лифта, за исключением механического оборудования и устройств, обслуживающих исключительно лифт. Нагнетательный трубопровод от любого дренажного насоса должен выходить из подъемного пути как можно ниже. Размеры сливных насосов должны соответствовать Единым правилам водоснабжения с поправками.

Раздел 304.1.1, Отчет о запуске топливного оборудования.Добавить этот подраздел следующим образом:

Для всего топливного оборудования с вентилятором или механической горелкой требуется отчет о запуске с указанием следующих условий и других условий, которые производитель рекомендует в своих инструкциях по установке.

Невозвратная копия должна быть предоставлена ​​инспектору для вставки в файлы проекта Департамента строительства.

• Компания, имя, адрес и номер телефона специалиста по запуску

• Производитель и № модели.Оборудования

• Дата и время запуска и записанные показания

• Температура нетто стека

• Осадка над огнем

• Осадка казенная

• Осадка штабеля

• CO или дым

• CO2 или 02

• Фактический расход топлива

Раздел 312.1, Расчет нагрузки. Исключить последнее предложение этого раздела и заменить следующее:

В качестве альтернативы расчетные нагрузки должны определяться утвержденной эквивалентной процедурой расчета.

Раздел 401.4, Впускные отверстия. Добавьте следующее исключение:

Исключение:

Пассивные отверстия для забора наружного воздуха, включая открывающиеся двери и окна, не должны располагаться ближе 3 футов по горизонтали к любому вентиляционному отверстию регулятора давления газа, если только такое вентиляционное отверстие не находится не менее чем на 3 фута выше отверстия для забора воздуха.

Раздел 401.5, Защита впускного отверстия. Добавьте исключение в конце этого раздела следующим образом:

Исключение: погодозащищенные кожухи HRV, предоставленные производителем соответствующего агрегата, могут использоваться для его отверстий для впуска и выпуска воздуха.

Таблица 401.5, Размеры отверстий в жалюзи, решетках и экранах, защищающих наружные вытяжные и воздухозаборные отверстия. Удалить таблицу 401.5 и заменить на следующую:

Раздел 403.3.1.1, Расход наружного воздуха. Изменить этот раздел, изменив первое предложение следующим образом:

Системы вентиляции должны быть спроектированы таким образом, чтобы обеспечивать минимальную скорость потока наружного воздуха, определяемую в соответствии с таблицей 403.3.1.1 в зависимости от занятости помещений и количества людей, находящихся в них, или в соответствии с последней редакцией стандарта ASHRAE 62

.

Раздел 501.3, выпуск выхлопных газов. Удалите исключения из этого раздела.

Раздел 502.21 «Станции для маникюра и педикюра». Добавьте этот раздел:

Владелец разрешения должен проверить эффективность улавливания и удержания выхлопной системы. Это полевое испытание должно проводиться со всеми источниками наружного воздуха, обеспечивающими работу подпиточного воздуха, и со всеми источниками рециркуляционного воздуха, которые обеспечивают кондиционирование пространства, в котором требуется улавливание и удержание.Улавливание и локализация должны проверяться визуально путем наблюдения дыма, имитирующего выброс загрязняющих веществ.

Раздел 505.1, Бытовые системы. Исключить первый абзац этого раздела и заменить его следующим:

Встраиваемые бытовые приборы с варочной панелью или плитой, расположенные в жилых помещениях и на территориях, где они работают, должны быть перечислены и маркированы как бытовые приборы для домашнего использования. Вытяжной вытяжной колпак наверху или одобренная вытяжка с нисходящим потоком должны быть предусмотрены для кухонной плиты или кухонной плиты и должны выводиться наружу через одностенный воздуховод.Воздуховод должен быть выполнен из листового металла, из оцинкованной стали, нержавеющей стали, алюминия или меди, герметичен и оборудован обратным клапаном. Микроволновая печь или устройство для приготовления пищи, которое выходит на улицу в соответствии с данным разделом, указано и помечено для установки над устройством для приготовления пищи и соответствует условиям списка и этикетки верхнего устройства, должно быть одобрено.

Удалить исключение № 1.

Раздел 506.3.11, Корпус смазочного канала. В конце абзаца этого раздела добавить следующее предложение:

Кожухи воздуховодов, проходящие через стены в сборе, должны иметь рейтинг огнестойкости не ниже, чем требуется для стеновой сборки, но не менее 1 часа и не более 2 часов.

506.3.11.1, Корпус вала. Исключить и заменить второе предложение этого подраздела следующим:

Такие системы каналов для консистентной смазки и вытяжное оборудование должны иметь зазор до горючей конструкции не менее 18 дюймов и должен иметь зазор не менее 3 дюймов до негорючих конструкций и гипсокартона, прикрепленных к негорючим конструкциям.

Раздел 507.1, Общие. Изменить этот раздел, добавив следующее предложение:

Проектная документация для промышленных вытяжек, коммерческих систем вентиляции и приточного воздуха должна быть разработана и иметь печать профессионального инженера-механика, зарегистрированного в настоящее время в штате Аляска.

Раздел 508.1, Подпиточный воздух. Изменить этот раздел, добавив следующее предложение:

Проектная документация для промышленных вытяжек, коммерческих систем вентиляции и приточного воздуха должна быть разработана и иметь печать профессионального инженера-механика, зарегистрированного в настоящее время в штате Аляска.

Раздел 601.4, Предотвращение загрязнения. Внесите в этот раздел нумерацию опубликованного исключения, как указано, и добавьте исключение 3 следующим образом:

Исключение 1.Выхлопные системы …

Исключение 3. Выхлопные воздуховоды из окружающей среды под положительным давлением могут проходить внутрь или через воздуховоды или камеры, если используется один из следующих подходов к проектированию.

1. Проложите каналы для выпуска воздуха из окружающей среды внутри шахты при прохождении через канал или камеру статического давления. Установите второй воздуховод вокруг воздуховода, выходящего из окружающей среды, где он проходит через воздуховоды и камеры, чтобы минимизировать утечку в камеры воздуховода. Загерметизируйте оба конца внешнего воздуховода.

2. Установите второй воздуховод вокруг вытяжного воздуховода, проходящего через воздуховоды и камеры статического давления, чтобы свести к минимуму утечку в воздуховод или камеру статического давления. Загерметизируйте оба конца внешнего воздуховода снаружи.

3. Герметизируйте каналы отвода воздуха из окружающей среды вдоль всех швов и стыков, используя указанный герметик для каналов низкого и среднего давления, который обычно наносится кистью, шпателем или шпателем.

4. Обеспечьте гибкий воздуховод без швов в воздуховоде или камере статического давления.Максимальная длина гибкого воздуховода ограничена 8 футами из-за высоких статических потерь. Металлический воздуховод может быть закрыт гибким бесшовным воздуховодом.

Раздел 602.1, Общие. Измените этот раздел следующим образом:

Приточные, возвратные, вытяжные, выпускные и вентиляционные воздухозаборники должны быть ограничены зонами выше потолка или ниже пола, чердаками и помещениями с механическим оборудованием. Пленумы ограничиваются одной пожарной зоной. Топливные приборы не должны устанавливаться внутри помещения.

Исключение: подпольные пространства не должны использоваться в качестве пленумов.

Раздел 604.1 Общие положения. Измените этот раздел следующим образом.

Изоляция воздуховода должна соответствовать требованиям разделов 604.2–604.13 и Международного кодекса энергосбережения. Все приточные, возвратные и вытяжные каналы и камеры должны быть изолированы минимум изоляцией R-11, если они расположены вне ограждающей конструкции здания. При размещении внутри ограждающей конструкции здания воздуховод или камера статического давления должны быть отделены от внешнего пространства здания или некондиционного пространства или освобожденных пространств с помощью как минимум изоляции R-11.

Исключения:

1. При размещении внутри оборудования.

2. Когда расчетная разница температур внутри и снаружи воздуховода или камеры статического давления не превышает 15 градусов F (8 градусов C).

3. При размещении в подпольном пространстве жилого дома на одну или две семьи.

Раздел 607.4, Доступ и идентификация. Добавьте следующее между первым и вторым предложениями этого раздела:

Люки доступа к противопожарным и дымовым заслонкам должны располагаться как можно ближе к заслонкам и иметь такие размеры, чтобы пружинная защелка противопожарного клапана и плавкие вставки были доступны двумя руками, когда заслонка закрыта.Двери для доступа к воздуховоду должны иметь минимальный размер 18 дюймов x 16 дюймов, если размер воздуховода позволяет, и минимальный размер 24 дюйма и 16 дюймов, если требуется вход человека для минимального требуемого доступа.

Глава 7, Воздух для горения.

Раздел 701.1, Сфера действия. Удалить этот раздел полностью и заменить его следующим:

Положения данной главы регулируют требования к воздуху для горения и разрежения для топливных приборов, кроме газовых.В устройства, работающие на твердом топливе, должен подаваться воздух для горения в соответствии с инструкциями производителей устройств. Топливные приборы должны обеспечиваться воздухом для горения в соответствии с данной главой и, если эта глава не изменена, с главой 5 NFPA 31. Методы подачи воздуха для горения в этой главе не применимы к каминам и каминным печам.

После Раздела 701.1 добавить следующее:

701.1.2. Требуется воздух для горения и разбавляющий воздух.Каждая комната или помещение, в котором находятся устройства для сжигания топлива, должны быть обеспечены воздухом для горения, включая воздух для полного сгорания топлива и разрежения тяги, как требуется этим кодексом. Утвержденная инженерная система может использоваться для подачи воздуха для горения в качестве альтернативы требованиям данной главы. Утвержденный метод должен использоваться для контроля температуры помещения или пространства, в котором находятся устройства для сжигания топлива. В комнате или пространстве должна поддерживаться температура от 40 до 120 градусов по Фаренгейту.Требования к воздуху для горения в этой главе не включают то, что может потребоваться для поддержания температуры окружающей среды в помещении или пространстве, в котором находится оборудование для сжигания топлива. Вытяжные вентиляторы, создающие отрицательную тягу в комнате или пространстве, или другие вентиляторы, которые могут создавать условия неудовлетворительного сгорания или вентиляции, не допускаются, если они электрически не заблокированы с устройствами сжигания топлива для предотвращения одновременной работы.

701.1.3. Запрещенные источники.Воздух для горения не должен поступать из опасного места, за исключением тех случаев, когда топливные устройства расположены в опасном месте и установлены в соответствии с настоящим Кодексом. Воздух для горения не должен забираться из машинного отделения холодильного оборудования, за исключением случаев, когда установлена ​​система детектора паров хладагента для автоматического отключения процесса горения в случае утечки хладагента. Воздух для горения не должен поступать из каких-либо мест ниже проектной отметки затопления, из подполья или чердака.

701.1.4. Наружные проемы. Наружные отверстия для воздуха для горения должны быть расположены и защищены в соответствии с Разделами 401.4 и 401.5 с поправками и расположены на высоте не менее 18 дюймов над уровнем земли.

702,0. Наружный воздух

702,1. Для подачи воздуха для горения требуется наружный воздух. Воздух для горения в соответствии с требованиями данной главы не должен подаваться инфильтрацией.

702,2. Непрямое соединение, пассивный поток воздуха для горения.Требуется минимум одно отверстие для воздуха для горения. Отверстие должно иметь размер с эффективным отверстием наружу, равным 1 квадратному дюйму на 6000 БТЕ / ч от комбинированной входной мощности топливных приборов или в соответствии с таблицей 7-1. Проем в ограждение, в котором находится оборудование, должен располагаться по высоте не ниже 2/3 расстояния от верха готового пола до низа готового потолка в ограждении.

702,3. Непрямое соединение, принудительный поток воздуха для горения.Если воздух для горения подается с помощью механической системы нагнетания воздуха, он должен подаваться с минимальной скоростью 1 куб. Фут / мин на 3500 БТЕ / ч от совокупной входной мощности всех обслуживаемых устройств для сжигания топлива. Каждое из обслуживаемых устройств должно быть электрически связано с механической системой подачи воздуха, чтобы предотвратить работу устройств, когда механическая система не работает. Если воздух для горения подается системой механической вентиляции здания, система должна обеспечивать заданный расход воздуха для горения в дополнение к требуемому воздуху для вентиляции.

702,4. Прямая связь. Приборы для сжигания топлива, указанные в перечне и маркированные для прямого подключения воздуха для горения к улице, должны устанавливаться в соответствии с инструкциями производителя по установке.

703,0. Воздуховоды горения.

703,1. Общий. Воздуховоды для горения с косвенным подключением должны:

1. Изготавливаться из оцинкованной стали, соответствующей требованиям Главы 6, или из эквивалентного жесткого коррозионно-стойкого материала, одобренного для этого применения.

2. Иметь минимальный размер поперечного сечения 3 дюйма.

3. Заканчиваться в свободном пространстве, позволяющем свободно перемещать воздух для горения к приборам.

4. Иметь такую ​​же площадь поперечного сечения, как и свободная площадь отверстий, с которыми они соединяются. Каждое впускное отверстие для воздуха для горения должно открываться в пространство устройства только с одним отдельным канальным отверстием с требуемым отверстием для свободного пространства.

5. Обслуживать одиночный шкаф.

6. Любые заслонки, установленные в любой части воздуховода или отверстия для воздуха для горения, должны быть электрически заблокированы с циклом зажигания обслуживаемого прибора, чтобы предотвратить срабатывание любого прибора при закрытых заслонках.

Раздел 801.21, Расположение и поддержка вентиляционных систем, отличных от каменных дымоходов. Добавьте этот новый раздел со следующим текстом:

Концы вентиляционных отверстий, проходящие через металлическую крышу с уклоном более 2:12, должны быть защищены ледяной плотиной или дефлектором типа и конструкции, одобренного должностным лицом Кодекса.

Раздел 923.2, Малые керамические печи – вентиляция. Добавьте этот новый раздел со следующим текстом:

Навес должен быть установлен непосредственно над каждой печью. Площадь торцевого отверстия вытяжного шкафа должна быть равна или больше площади верхней горизонтальной поверхности печи. Колпак должен быть изготовлен из оцинкованной стали калибра не менее 24 США или эквивалентной и поддерживаться на высоте от 12 до 30 дюймов над печью негорючими опорами.

Исключение: Каждый вытяжной шкаф должен быть подсоединен к гравитационному вентиляционному каналу, выходящему в вертикальном направлении за пределы здания. Этот канал должен иметь ту же конструкцию, что и колпак, и иметь минимальную площадь поперечного сечения не менее одной пятнадцатой площади лицевого отверстия колпака. Канал должен заканчиваться на высоте не менее 12 дюймов над любой частью здания в пределах четырех футов и заканчиваться не менее чем на 4 фута от прилегающей границы участка или любого открытого окна или других отверстий в здании.Открытие воздуховода наружу должно быть экранировано без уменьшения площади воздуховода, чтобы предотвратить попадание дождя в воздуховод. Воздуховод должен поддерживаться в каждой секции негорючими опорами. Должны быть предусмотрены условия для поступления воздуха в помещение, в котором установлена ​​печь, со скоростью, по крайней мере, равной воздуху, удаляемому через кожух печи.

Раздел 1001.1, Сфера действия. Изменить исключение № 7 следующим образом:

7. Любой котел или сосуд под давлением, подлежащий проверке федеральными инспекторами.

Раздел 1005.2, Питьевое водоснабжение. Удалите этот раздел и его название полностью и замените следующим:

Раздел 1005.2 Водоснабжение. Ко всем котлам обязательно должны быть подключены автоматические средства подпитки воды или теплоносителя. Подключения к системе трубопроводов питьевой воды должны выполняться в соответствии с Единым Кодексом по сантехнике с поправками.

Раздел 1006.7, Предохранительные устройства котла. Внесите поправки в этот раздел, добавив следующее и Таблицу 10-3 Единого механического кодекса 2009 года:

Автоматические котлы должны быть оборудованы устройствами управления и ограничителями, указанными в таблице 10-3.

СНОСКИ К ТАБЛИЦЕ 10-3

1 Расход топлива определяется одним из следующих значений:

(a) Максимальная мощность горелки, указанная на паспортной табличке горелки или иным образом указанная производителем.

(b) Номинальная мощность котла, определенная должностным лицом по строительству, плюс двадцать пять процентов (25%).

2 Автоматические котлы должны иметь по одному устройству погашения пламени на каждой горелке, которое должно подтверждать наличие подходящего источника воспламенения в точке, где он будет надежно зажигать основную горелку, за исключением котлов групп A, B, E, F и G. , которые оборудованы прямым электрическим розжигом, должны контролировать основную горелку, а все группы котлов с прерывистыми пилотами должны контролировать только основную горелку после предписанных ограниченных периодов испытаний и розжига.Группа котлов А, оснащенная непрерывным пилотным пламенем, должна выполнить 100-процентное отключение в течение девяноста (90) секунд после пропадания пилотного пламени. Использование периодических пилотов в группе котлов C ограничено утвержденными горелочными устройствами.

3 В группах котлов B, C и 0 может применяться 90-секундный предел пропадания пламени основной горелки, если на агрегатах котло-горелочные устройства, собранные изготовителем, которые были утверждены утвержденным испытательным агентством, что они соответствуют утвержденным национально признанным стандартам, предусмотрены непрерывные пилотные сигналы. у здания чиновника.Группам котлов F и G, оборудованным для повторного включения их систем зажигания в течение 0,8 секунды после пропадания пламени основной горелки, будет разрешено тридцать (30) секунд для группы F или пятнадцать (15) секунд для группы G, чтобы восстановить пламя основной горелки.

4 Группы котлов C и D должны иметь элементы управления, заблокированные для выполнения отключения топлива без рециркуляции при высоком или низком давлении газа, а группы котлов F, G и H, использующие пар или воздух для распыления топлива, должны иметь элементы управления, заблокированные для предотвращения отказа. – повторное отключение подачи топлива при низком давлении распыляющего пара или воздуха.Группы котлов F, G и H, оборудованные системой предварительного подогрева масла, должны иметь блокировку управления для обеспечения отключения подачи топлива при низкой температуре масла.

5 Автоматические котлы должны иметь блокировку управления для отключения подачи топлива в случае отказа тяги, если используются принудительные или вытяжные вентиляторы, или, в случае низкого расхода воздуха для горения, если используется газовая горелка. Если используется один двигатель, непосредственно приводящий в действие вентилятор и масляный насос, отдельное управление не требуется.

6 Группы котлов C, 0 и H, при сжигании свыше 400 000 БТЕ на камеру сгорания, должны быть оснащены системой запуска основной горелки в режиме слабого пламени для обеспечения плавного зажигания. Обычно это будет примерно одна треть от его максимальной скорострельности.

7 Группы котлов C, D и H не должны допускать испытания пилотной или основной горелки на розжиг до операции продувки достаточной продолжительности, чтобы обеспечить минимум четыре полных воздухообмена в топке, включая камеру сгорания и проходы котла.Если это трудно определить, пять полных замен воздуха в печи, включая камеру сгорания до первого прохода, будут считаться эквивалентными. Атмосферная газовая горелка без механических средств создания движения воздуха или масляная горелка, которая получает две трети или более воздуха, необходимого для горения, без механических средств создания движения воздуха, не требует продувки с помощью четырех замен воздуха, если его отверстия для вторичного воздуха не имеют средств закрытия. Если такие горелки имеют средства закрытия отверстий для вторичного воздуха, должна быть предусмотрена временная задержка, которая переводит эти крышки в нормально открытое положение на четыре минуты перед попыткой розжига.Установка с закрытой камерой сгорания должна в любом случае оснащаться механическими средствами создания движения воздуха для продувки.

8 Каждый автоматический водогрейный котел, водогрейный котел низкого давления и электрический водогрейный котел должен быть оборудован двумя регуляторами предельного значения высокой температуры с ручным сбросом на регуляторе, причем верхняя уставка заблокирована на отключите подачу основного топлива, за исключением того, что ручной сброс регулятора предела высокой температуры не требуется для любого автоматического котла, потребляемого мощностью не более 400 000 БТЕ / ч, который был одобрен утвержденным испытательным агентством.Каждый автоматический водогрейный котел, энергетический котел и водогрейный котел агрегатного типа должен быть оборудован одним ограничителем минимального уровня воды с ручным сбросом, блокируемым для отключения подачи топлива, установленным таким образом, чтобы предотвратить повреждение котла и разрешить тестирование системы управления без опорожнения системы отопления, за исключением котлов, используемых в группе R с количеством единиц менее шести и в группе U и далее, за исключением того, что контроль предельного уровня низкого уровня воды не требуется для установки горячего водоснабжения поставлять котлы, одобренные национально признанным испытательным агентством.Тем не менее, регулятор ограничения низкого уровня воды, установленный в трубопроводе циркулирующей воды, может использоваться вместо регулятора ограничения низкого уровня воды для той же цели на змеевиковых котлах.

9 Каждый автоматический паровой котел низкого давления, котел малой мощности и мощный паровой котел должен быть оборудован двумя регуляторами предельного давления пара высокого давления, блокируемыми для отключения подачи топлива к основной горелке с ручным сбросом на регуляторе, с более высокое значение и два регулятора предела низкого уровня воды, один из которых должен быть снабжен устройством ручного сброса и независим от регулятора питательной воды.В змеевиковых паровых котлах с мгновенным испарением могут использоваться два регулятора предела высокой температуры, один из которых должен быть сброшен вручную в секции змеевика горячей воды котла вместо регулятора предельного уровня низкого уровня воды.

10 Группы котлов C, D и H должны использовать утвержденный предохранительный запорный клапан с автоматическим возвратом в исходное положение для отключения подачи топлива основной горелки, который должен быть связан с необходимыми устройствами программного управления. На масляных горелках, где предохранительный запорный клапан будет подвергаться давлению, превышающему десять (10) фунтов на квадратный дюйм, когда горелка не работает, второй предохранительный запорный клапан должен быть установлен последовательно с первым.Группы котлов C и D, использующие газ с давлением, превышающим один (1) фунт на квадратный дюйм, или имеющие закрытую камеру сгорания или использующие горизонтальные дымовые трубы, должны быть оборудованы двумя утвержденными предохранительными запорными клапанами, один из которых должен быть автоматическим. Тип сброса, один из которых может использоваться в качестве рабочего управления, и оба должны быть связаны с необходимыми устройствами ограничения ограничения. Группы котлов C и D, использующие газ с давлением, превышающим один (1) фунт на квадратный дюйм, должны быть обеспечены постоянными и готовыми средствами для выполнения периодических проверок герметичности основных предохранительных запорных клапанов топлива.

11 Системы управления и ограничительных устройств должны быть заземлены с рабочим напряжением, не превышающим 150 вольт, за исключением того, что, с одобрения должностного лица здания, существующее контрольное оборудование, которое будет повторно использоваться в измененной системе управления котлом, может использовать однофазное напряжение 220 вольт с одной стороны. заземлен, если такое напряжение используется для всех органов управления. Устройства управления и ограничения должны отключать незаземленную сторону цепи. Легкодоступные средства отключения цепи управления вручную должны быть снабжены органами управления, расположенными таким образом, чтобы при их обесточивании горелка не работала.

Раздел 1006.8, Требования к электрооборудованию. Добавить в этот подраздел следующее предложение и исключение:

Необходимые средства отключения должны находиться в пределах видимости горелки котла.

Исключение: Если персонал не может находиться вне зоны видимости средств отключения при обслуживании котла, от средств отключения не требуется возможность блокировки в выключенном положении.

Секция 1007, Отсечка минимальной воды котла. Удалите этот раздел полностью и обратитесь к Разделу 1006.7 с поправками.

Раздел 1101.11, Идентификация установки. Добавьте в этот подраздел следующий текст:

Каждая холодильная система, установленная в помещении, должна быть снабжена разборчивыми постоянными вывесками, надежно прикрепленными и легкодоступными, как требуется в разделах 1101.11.1 – 1101.11.3. В случае изменения типа или количества хладагента или другой индикации, знаки должны быть изменены или заменены, чтобы указать новые условия.

1101.11.1 Каждая система должна быть снабжена табличкой с указанием:

а. наименование и адрес установщика,

г. количество хладагента и количество хладагента,

г. наименование и количество смазочного материала, а также

г. приложенное испытательное давление в полевых условиях

1101.11.2 Системы, содержащие более 110 фунтов хладагента и состоящие из элементов управления и трубопроводов, должны иметь знаки, содержащие как минимум буквы.5 дюймов в высоту с указанием:

(а). Каждый клапан или переключатель, который регулирует поток хладагента, вентиляцию машинного отделения и компрессоры

(б). Конкретная жидкость, будь то хладагент или вторичный хладагент, которая содержится в открытых трубопроводах за пределами машинного отделения холодильного оборудования. Клапаны или трубопроводы, прилегающие к клапанам, должны иметь маркировку в соответствии с ANSI A13.1.

1101.11.3 Каждый вход в холодильное машинное отделение должен иметь хорошо видную табличку с надписью: «Машинное отделение – только уполномоченный персонал.- Только те, кто обучен действиям в чрезвычайных ситуациях, если срабатывает аварийный сигнал хладагента ».

Раздел 1105.3, Детектор хладагента. Изменить этот раздел, добавив второе предложение следующего содержания:

Детекторы хладагента должны сигнализировать как внутри, так и снаружи машинного отделения и охлаждаемого помещения.

Раздел 1105.6.2, Подпиточный воздух. Изменить этот раздел следующим образом:

Должны быть предусмотрены средства для подпитки для замены вытяжного воздуха.Отверстия для подпиточного воздуха должны быть расположены таким образом, чтобы не допускать попадания отработанного воздуха. Приточные и вытяжные каналы в машинное отделение не должны обслуживать других зон, должны быть сконструированы в соответствии с главой 5 и должны быть покрыты коррозионно-стойким экраном с размером ячеек не менее 1/2 дюйма.

Раздел 1205.1.3, Сосуды под давлением. Добавьте в этот подраздел следующее исключение:

Исключение: Запорные клапаны для расширительных баков мембранного типа в системах с одним расширительным баком объемом 12 галлонов или меньше не требуются.

Раздел 1205.1.6, Расширительные баки. Удалить этот подраздел полностью.

Раздел 1301.1, Сфера действия. Изменить этот раздел следующим образом:

Проектирование, установка, строительство и ремонт хранилища мазута и отработанного масла и трубопроводов должны соответствовать требованиям настоящей главы и NFPA 31. Хранение мазута, легковоспламеняющихся и горючих жидкостей должно осуществляться в соответствии с Международным кодексом пожарной безопасности.

Раздел 1301.4, топливные баки, трубопроводы и клапаны. Изменить и дополнить этот раздел следующим образом:

Бак, трубопроводы и клапаны для приборов, работающих на масле, должны устанавливаться в соответствии с требованиями данной главы. Трубопровод подачи масла должен проходить только через верхнюю часть бака, и там, где уровень топлива в баке может быть выше входного отверстия прибора, должен быть предусмотрен одобренный метод предотвращения сифонирования из бака. Если резервуар расположен внутри здания, необходим аварийный сброс давления наружу.

1301.4.1 Дневные цистерны или цистерны снабжения. Дневные резервуары должны устанавливаться в соответствии с этим кодексом и NFPA 31.

1301.4.1.1 Суточный бак или расходный бак объемом (60) галлонов или меньше может быть установлен для генераторов, котлов и водонагревателей в котельной или механическом помещении при условии (1) -часового противопожарного разделения людей вокруг помещения. содержащий обслуживаемое оборудование и дневной резервуар или резервуар для снабжения.

1301.4.1.2 Суточные цистерны или расходные цистерны, превышающие (60) галлонов, должны быть установлены в соответствии со следующими требованиями:

A. Для механического помещения требуется спринклерная система, одобренная пожарной службой.

B. Помещение, содержащее дневной резервуар или расходный резервуар, должно быть расположено на внешней стене.

C. Должны быть предусмотрены два выхода из котельной или механического помещения. Один выход должен открываться прямо наружу и быть доступным для пожарного персонала.

D. Между котельной или механическим помещением должно быть предусмотрено (2)-часовое противопожарное разделение.

1301.4.2 Цистерны для отработанного масла. Цистерны, устанавливаемые внутри зданий для сбора отработанного автомобильного масла класса IIIB и подключенные к перечисленным устройствам, работающим на жидком топливе, должны использоваться только для групп S-1 и автомобилей, как указано в Международных строительных кодексах. Резервуары для отработанного масла, расположенные за пределами помещений центрального отопления, должны быть ограничены до 500 галлонов кумулятивной емкости, должны быть снабжены утвержденной системой сброса давления в чрезвычайных ситуациях и должны быть снабжены откидной крышкой.Все маслопроводы должны быть оборудованы подпружиненным плавким клапаном, расположенным в непосредственной близости от корпуса резервуара.

Цистерны для отработанного масла вместимостью более 500 галлонов, подключенные к приборам для сжигания отработанного масла, должны быть выделены отдельным одночасовым противопожарным разделением, снабжены утвержденными вентиляционными отверстиями для аварийного сброса давления и окружены четырьмя (4) решетками. -дюймовый высокий негорючий бордюр.

Резервуары для отработанного масла, расположенные внутри ограждений ЦО или машинных помещений генераторов, должны соответствовать разделу 1301.4.1 с поправками. С одобрения начальника пожарной охраны перечисленные обогреватели отработанного масла могут быть размещены в других группах людей при условии, что резервуары установлены вне здания в соответствии с главой 15 Международного механического кодекса и NFPA 31, глава 12, или установлены в соответствии с разделом IMC. 1301.4.1.

(Постановление 17-12 § 2 (C), 2017; Постановление 12-09 § 2, 2012 г.)

Котельных нужен правильный воздухозаборник

Правильная работа котла на вашем предприятии зависит от поддержки подключенных к нему систем.Системы, включающие подачу воздуха в котельную, систему отвода дымовых газов, распределительную сеть, систему подачи топлива и систему распределения горячей воды. Но самое главное, котельным нужен правильный воздухозаборник. Отправной точкой в ​​системе сгорания является подача свежего воздуха. Ваш котел также должен иметь соответствующее питание. В противном случае он перестанет работать эффективно. Следовательно, это также создает угрозу безопасности.

Рассчитайте уровень забора воздуха

Важно, чтобы квалифицированный и знающий специалист по HVAC проанализировал ваши системы и применил формулу для создания надлежащей подачи воздуха в котельную.Следующие уравнения помогают определить количество воздуха, необходимое для любой котельной.

1. Воздух для горения = HP * x 8 CFM / HP
2. Вентиляционный воздух = HP * x 2 CFM / HP
3. Общее количество необходимого воздуха = HP * x 10 CFM / HP

_{* HP означает общую максимальную HP котла, находящуюся в котельной.}

Строительные нормы и правила

Ваш технический специалист также должен быть знаком с местными строительными нормами, касающимися забора воздуха для горения. Вот наиболее важные нормы безопасности, встроенные в национальные стандарты:

Регламент по свежему воздуху

Кроме того, специалист по ОВКВ проверит размер отверстий для забора свежего воздуха и их расположение.Ваша система требует как минимум двух постоянных отверстий для подачи воздуха во внешних стенах котельной. В идеале – на противоположных концах котельной и не выше семи футов над полом. Такая практика способствует подмешиванию свежего воздуха, обеспечивает охлаждение котлов и охлаждение наружного воздуха перед подачей в горелку для сжигания. Наконец, воздухозаборники нуждаются в защите от атмосферных воздействий, чтобы они не забивались и не пачкались, что препятствует прохождению воздуха.

Воздуховоды

В месте, где нет внешних стен, техник осмотрит воздуховод.Вот список предложений по правильному воздуховоду для котельных:

1. Каждый котел нуждается в собственном воздуховоде и вытяжной трубе.
2. В котлах, подключенных напрямую к подаче свежего наружного воздуха, воздуховоды необходимо проверять каждые три месяца.
3. Техник должен рассчитать воздуховоды с учетом максимального падения давления при максимальном расходе 0,05 ″ вод.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для кондиционирования холодного наружного воздуха.
5. Никогда не используйте прямой отвод наружного воздуха, если воздуховод использует низкий уровень выбросов с рециркуляцией дымовых газов.

В заключение, проверка того, что ваша система отопления, вентиляции и кондиционирования воздуха использует надлежащий забор воздуха в котельную, может показаться запутанной. Вы можете доверять The Severn Group в расчете ваших потребностей и, следовательно, в разработке наилучшего решения для вашего предприятия. Свяжитесь с нами сегодня для оценки системы. Наша команда имеет большой опыт и обширные знания в области HVAC. Все наши технические специалисты имеют лицензии, сертификаты и имеют хорошую репутацию. Кроме того, мы знакомы с местными строительными нормами и правилами техники безопасности.

Делиться Цветной огонь 15 ноября 2016 / Услуги HVAC, Техническое обслуживание

Общие сведения о подаче воздуха в котельную

Каждой системе сгорания требуется свежий воздух для оптимальной работы.Когда подача воздуха в котельную настроена правильно, он уравновешивает давление внутри и снаружи котельной и обеспечивает надлежащее сгорание. Подача воздуха должна быть постоянной, иначе могут возникнуть проблемы. Перебои в технологическом процессе, накопление сажи, грубое сгорание, угарный газ, эксплуатационные опасности и вызовы технического обслуживания – и это лишь некоторые из них.

В этой статье мы рассмотрим, сколько воздуха нужно вашему котлу, и соображения для оптимального потока воздуха.

Сколько воздуха нужно моей котельной?

Хорошее практическое правило – обеспечить 4-6 квадратных дюймов неограниченного воздушного потока на каждую мощность котла. Например, если у вас котел мощностью 60 л.с., вы можете оценить, что для оптимальной работы требуется 240–360 квадратных дюймов площади.

Что делать, если вы хотите найти более точный способ расчета необходимого воздуха для горения? Если у вас есть газовый или масляный котел с дымовыми трубами, следующие формулы помогут определить потребности вашего котла:

Общий требуемый воздух (CFM) / допустимая скорость при открытии (FPM) = чистая свободная открытая площадь отверстия

CFM = кубический фут в минуту (фут / мин)

FPM = футов в минуту (фут / мин)

л. С. = Мощность котла (включая общую максимальную мощность котла в котельной)

Общее количество необходимого воздуха (куб. Фут / мин)

Воздух для горения =	л.с. x 8 куб. Футов в минуту
Воздух для вентиляции =	л.с. x 2 куб. Футов в минуту
Общий требуемый воздух (горение + вентиляция) =	л.с. x 10 куб. Футов в минуту

Допустимая скорость при открытии (FPM)

0-7 футов над полом =	250 фут / мин
Более 7 футов над полом =	500 фут / мин
Воздуховод от подачи воздуха к котлу =	1000 футов в минуту

Примечание : Эти расчеты являются стандартными для работы котельной на высоте до 1000 баррелей (футов над уровнем моря).Из-за более разреженного воздуха важно добавлять 3% воздуха на каждые 1000 бар для точных оценок.

Кроме того, рекомендуется установить две заслонки для работы одного котла для оптимального воздушного потока. Если установлено более одного котла, важно иметь хотя бы одну жалюзи на каждый котел.

Лучшие типы и места

После того, как вы определили площадь, необходимую для вашего котла, важно принять во внимание расположение приточных отверстий для свежего воздуха.

Как правило, в стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. Если возможно, эти отверстия должны быть на противоположных сторонах котельной и не должны быть выше 7 футов от пола. Эта установка оптимальна, потому что это:

• Способствует смешиванию свежего и теплого воздуха уже в котельной
• Обеспечивает надлежащее охлаждение котлов
• Удерживает более холодный воздух перед входом в горелку для адекватного горения

Также важно убедиться, что сами воздухозаборники обеспечивают беспрепятственный поток воздуха с защитой от погодных условий, вредителей и мусора.В некоторых котельных для прохождения воздуха выбирают сетку из тонкой проволоки. Эти типы экранов склонны к засорению из-за пыли, бумаги, грязи и проникновения вредителей.

Простой тест для подачи воздуха в котельную

Один из самых простых способов проверить, есть ли в вашей котельной проблемы с подачей воздуха, – это открыть внешнюю дверь (если есть). Если при открытии двери вы чувствуете, как влетает воздух, а при открытии двери она хлопает, значит, у вас проблема. Это означает, что ваша котельная находится под отрицательным давлением.

Это может вызвать проблемы с горением и заставить вентиляторы работать больше, чем необходимо.

Устранение неисправностей централизованных котлов

Не на каждом предприятии есть оптимальная настройка для подачи воздуха извне. Если котельная не имеет выхода к наружным стенам, обычно есть два возможных решения. Вы можете направить источник свежего воздуха в котельную или направить источник свежего воздуха прямо в котел.

Воздуховод источника свежего воздуха в котельную

Для этого метода размер проема в стене в котельной можно использовать для определения размера воздуховода.Кроме того, перепад давления в воздуховоде не должен превышать 0,05 дюйма вод. Ст.

Воздуховод источника свежего воздуха непосредственно в котел

Этот метод подачи воздуха имеет некоторые преимущества и недостатки. Воздуховод фактически становится частью котельной системы. Это может повлиять на стабильность горения (через направление / скорость ветра, влажность, температуру, неблагоприятные погодные условия). Следовательно, незначительные или резкие колебания температуры наружного воздуха могут привести к изменениям в топливно-воздушной смеси, потенциально вызывая значительное увеличение образования CO, образования сажи и других небезопасных последствий сгорания.Тем не менее, вывод нагнетателя воздуха для горения наружу может облегчить проблемы с отрицательным давлением в помещении, замерзанием труб около открытых воздухозаборников зимой или блокировкой нагревателей подпиточного воздуха.

При выборе прямого воздуховода необходимо учитывать следующие факторы:

• Каждый котел должен иметь собственный воздуховод свежего воздуха и вытяжную трубу (сводит к минимуму проблемы сгорания)
• Котлы, напрямую подключенные к воздуховодам свежего воздуха, необходимо регулярно проверять. Обычно каждые 3 месяца или чаще сертифицированным специалистом по котлам.(включая правильную регулировку сгорания). Расширенные элементы управления могут допускать здесь более длительный интервал.
• Воздуховоды для подачи свежего воздуха должны быть рассчитаны на максимальное падение давления 0,05 дюйма водяного столба. при максимальном расходе, если конструкция вентилятора не настроена для компенсации дополнительных потерь.
• Свежий воздух должен быть доведен до температуры не менее 50ºF с помощью пара или гликоля, чтобы предотвратить конденсацию или смешивание.

Нужна помощь с подачей воздуха в котельную?

Если вам нужно правильно настроить подачу воздуха в котельную, положитесь на экспертов по сжиганию из Rasmussen Mechanical Services.Наша команда опытных специалистов готова удовлетворить любые ваши потребности в котельной. Мы можем помочь во всем: от надлежащей подачи воздуха, систем отвода дымовых газов до систем подачи топлива и всего остального. Позвоните нам по телефону 1-800-237-314, в чате с агентом поддержки , по электронной почте [email protected] или просто свяжитесь с нами по телефону онлайн. Что бы ни потребовалось вашей котельной, мы здесь, чтобы помочь!

OSHA Безопасность котельной | Career Trend

Котельная – не место для тех, кто не относится серьезно к безопасности.Он полон паропроводов высокого давления, печей и прочего сопутствующего оборудования. Сюда также могут входить замкнутые пространства, требующие маневренности для передвижения. Только с 6 января по 7 февраля 2010 года два человека погибли в котельной. Стремясь снизить уровень травматизма и смертности на рабочем месте, Управление по охране труда и здоровья (OSHA), основанное в 1971 году, установило правила техники безопасности для всех промышленных предприятий, включая котельные. Если вы работаете или собираетесь работать в котельной, ознакомьтесь с этими правилами.

Значение правил

OSHA установило правила техники безопасности в котельной для предотвращения травм или смерти. Каждый инцидент расследуется. Например, в одном еженедельном отчете о несчастных случаях со смертельным исходом OSHA сообщает: «Рабочий получил тяжелые паровые ожоги легких во время процесса очистки клинкерного материала». Возможны травмы и смерть. OSHA очень серьезно относится к своей роли.

Типы правил

OSHA не использует универсальный подход. Судовая котельная имеет свои собственные правила, в то время как котельная на электростанции имеет правила, специфичные для электростанций.Приспосабливая свои правила и бюллетени, OSHA устраняет опасности, уникальные для каждой среды.

Предупреждения

OSHA применяет упреждающий подход к обеспечению безопасности. Предупреждая о потенциальной опасности травм для всех, кто входит в котельную или работает в ней, он надеется предотвратить несчастные случаи до того, как они произойдут. Одно из таких предупреждений: «Накопление угольной пыли должно быть признано серьезной опасностью, и хозяйственные работы должны выполняться с усердием, чтобы контролировать и / или ограничивать накопление угольной пыли».

Еще одно предупреждение для инспекторов OSHA, заходящих в электрическую котельную: «Например, пар от утечки через точечное отверстие может полностью пройти сквозь тело человека.«OSHA далее заявляет:« Опытные сотрудники путешествуют по этим зонам с метлой или тряпкой, привязанной к палке, которую они держат перед собой, чтобы обнаружить такие опасности, связанные с паром ».

OSHA старается сохранять усердие; оно постоянно выдает предупреждения, как только опасности становятся очевидными. Эти предупреждения являются хорошими источниками информации, потому что они информируют всех, кто входит в котельную, о возможных опасностях. настройки.Общие правила техники безопасности и протоколы должны соблюдаться как в котельной, так и на других объектах. Некоторые из них включают использование средств индивидуальной защиты (СИЗ), таких как защитные очки, средства защиты слуха и респираторы. Другие требуют ношения страховочных ремней, если какие-либо работы должны выполняться на высоте 6 футов или более над землей. Более того, если для выполнения работ в котельной (например, для восстановления котла) необходимо установить временные подмости, эти подмости также должны соответствовать требованиям OSHA по безопасности для строительных лесов.

Рекомендации

Котельные по своей природе являются опасными средами. OSHA утверждает, что даже небольшая утечка в паропроводе высокого давления может убить человека. Добавьте к этому опасность вдыхания угольной пыли или возможное поражение электрическим током на электростанции.

Рабочие котельной должны знать все правила техники безопасности и предупреждения OSHA. Кроме того, работники любой организации подпадают под действие правила «предупреждать»: если они видят опасное состояние на работе, они обязаны предупредить об этом руководство и других сотрудников.

OSHA также имеет строгие рекомендации и предписания для работодателей, чтобы обеспечить безопасное рабочее место. Согласно Стандарту № 1915.162, работодатель должен предпринять ряд мер безопасности, прежде чем кто-либо войдет или выполнит работу в котельной. Некоторые из них включают информирование сотрудника об опасностях. Одним из таких шагов является то, что «предупреждающий знак, обращающий внимание на то, что сотрудники работают в котлах, должен быть повешен на видном месте в машинном отделении». Кроме того, этот знак нельзя снимать до тех пор, пока не будет установлено, что работа завершена и все сотрудники вышли из котлов.«

Работодатель, не соблюдающий какие-либо правила, подвергается суровым штрафам, вплоть до отключения в случае наличия неминуемой опасности. Стандарт № 1903.15 описывает, какие шаги должен предпринять региональный директор OSHA для оценки штрафов за нарушения во всех промышленных условиях. включая котельные.

Важные соображения при проектировании котельных на ликеро-водочных заводах – Далкита

Пример парового котла на ликероводочном заводе

Расположение, расположение, расположение

В идеале котельная на вашем ликероводочном заводе должна располагаться как можно ближе к оборудованию, которое она обслуживает.В общем, это означает, что как можно ближе к перегонному столу и ферментерам. Это предназначено для минимизации расстояния, которое необходимо пройти пару, холодной воде и т. Д., Чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопроводы и потери на нагрев / охлаждение. Четко определенного правила близости к оборудованию не существует, но это важное соображение при проектировании.

Котлы не обязательно должны находиться в отдельном помещении от дистилляционного оборудования, но часто так и есть.
Некоторые важные соображения относительно отдельной котельной включают:

Чистота – Дистилляция и ферментация могут быть довольно влажными процессами, поэтому рекомендуется держать котлы и другое оборудование отдельно друг от друга.
Шум – Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Heat – Котлы отводят значительное количество тепла и могут создавать дискомфорт, находясь поблизости.
Сжигание – Хотя существуют безопасные способы сгорания рядом с производством легковоспламеняющейся жидкости (то есть с газом), как правило, рекомендуется хранить эти 2 ингредиента отдельно.

Котельные должны иметь воздух для горения, поступающий снаружи, а также выхлопные трубы для сжигания топлива, чтобы выходить наружу.Поскольку котельная имеет выходы наружу, вы обычно хотите разместить ее возле внешней стены или иметь доступ к кровле.

Определенное оборудование внутри котельной время от времени выделяет воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем местоположении подземных канализационных линий и о том, как новый водосток сможет присоединиться к существующей системе. Расстояние от существующей канализационной линии и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около дюйма на фут.

пример плана котельной

Площадь

Для малых и средних ликероводочных заводов с производственными площадями от 1000 до 5000 квадратных футов мы видим площади котельных от 130 до 270 квадратных футов. Это 5–12% площади, необходимой для этой комнаты, с более высоким процентом в небольших ликероводочных заводах, где общая площадь меньше, но потребности в механике / бойлере все еще относительно велики.Размер помещения сильно варьируется в зависимости от размера перегонного куба, процессов ферментации и затирания и общих технологических решений.

Необходимо учитывать физический размер оборудования в котельной, а также размеры свободного пространства для оборудования. Сам котел, как правило, является самой большой частью оборудования и обычно имеет самые большие зазоры, по крайней мере, с одной или всех сторон, требующих доступа, обычно 2–3 дюйма. Размеры и зазоры котла и всего оборудования сильно различаются, и их необходимо будет анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

внутри котельной

Оборудование котельной

На большинстве ликероводочных заводов в котельной будет установлено следующее оборудование:

Очень вероятно:
– Паровой котел
– Резервуар питательной воды котла
– Сепаратор продувки

Скорее всего:
– Бытовые водонагреватели
– Проточные водонагреватели

-Технологические водонагреватели
-Проточные водонагреватели

– Вспомогательное оборудование чиллера
– Резервуар для подачи гликоля
– Резервуар для хранения зерна

– Воздушный компрессор

Менее вероятный:

-Фильтрация на входе воды (т.е.е. Фильтрация обратным осмосом)
– Резервуары для хранения горячей или холодной воды
– Теплообменники
– Расширительные резервуары

Котел, как правило, иногда требуется в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как резервуар питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства размещения всего «подсобного» оборудования в одном месте это часто является хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней какое-то электрическое оборудование, если это необходимо.Однако котельные не должны считаться хранилищами, и в них не должно быть горючих хранилищ.

Building Heating, Ventilation, & Cooling (HVAC) всегда находится в котельной ликеро-водочного завода, но может быть. Оборудование HVAC, которое обеспечивает общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство ликероводочных заводов используют чиллер для охлаждения перегонного куба и ферментеров. Чиллеры обычно находятся на улице, так как они отводят значительное количество тепла.Обычно они находятся на крыше или рядом со зданием. В зависимости от системы чиллера внутри может быть установлено дополнительное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни с ограниченным пространством могут использовать электрические перегонные кубы, но часто все же нуждаются в горячей воде для затирания. Это часто делается с помощью водонагревателей и резервуаров для хранения воды. Есть много способов нагреть ваш перегонный куб, но пар является наиболее распространенным.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно более сухих) для охлаждения перегонных кубов и ферментеров могут использоваться методы испарительного охлаждения. Испарительные охладители расположены снаружи.

Дополнительные конструктивные особенности

Так как стены часто возводятся до того, как оборудование доставляется в здание, мы часто проектируем большие дверные проемы, чтобы в комнату можно было занести крупногабаритное оборудование. Часто это две двойные двери шириной 3 фута.Это также позволяет легко снимать / заменять оборудование в будущем, когда потребности могут измениться.

Кто проектирует котельную?

Хорошо спроектированная котельная и ликеро-водочный завод – результат грамотного планирования и опытной, слаженной команды. Это включает в себя правильный выбор оборудования для поддержки вашего процесса ликеро-водочного завода, обычно с опытным инженером-механиком и архитектором. Инженер-механик, получив основные параметры технологического нагрева и охлаждения, сможет решить технические аспекты котельной и оборудования.

внутри котельной, в которой используются водонагреватели быстрого приготовления

Пример плана котельной

Автор статьи:

Мэтью Тейлор-Реннерт

Dalkita Architecture & Construction

.
