Требования к помещению котельной – требования, нормы, для газовых, твердотопливных, жидкотопливных котлов

Содержание

Требования к газовой котельной

1. Отдельное помещение для газовой котельной
2. Требования к помещению под газовую котельную

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования. Газовые котельные распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах на котельное оборудования и нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

высота потолков — от 2,5 м;
объём воздуха — от 15 м³;
достаточно мощная система вентиляции;
наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным. При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей.

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

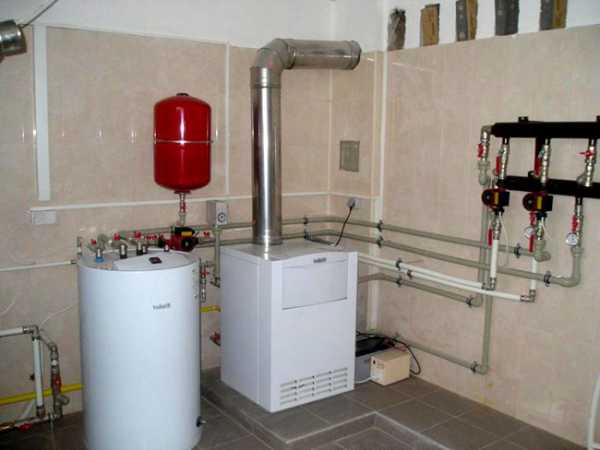

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

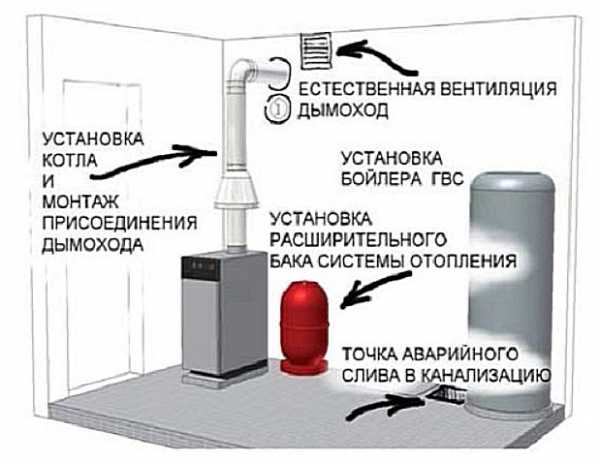

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.

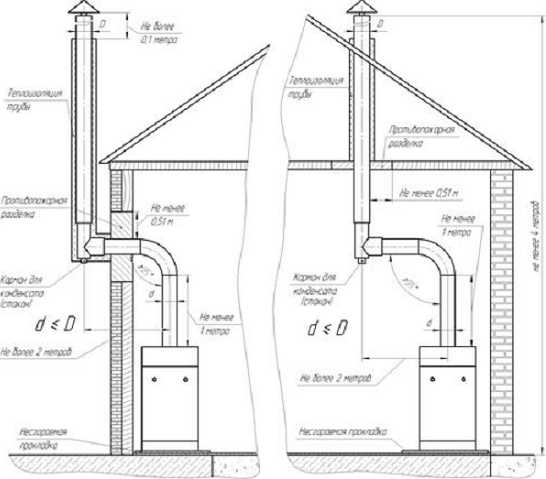

Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Стоит учитывать, что работает газовая котельная достаточно громко, поэтому её зачастую строят или устанавливают там, где она не помешает.

Проектирование, строительство и установка газовых котельных допускается только для тех организаций, у которых есть лицензия. Требований к газовой котельной существует очень много, и они во многом зависят от того, как, где и для каких целей будут устанавливаться котлы.

Обязательно обратитесь к квалифицированным специалистам перед тем, как приступать к строительству газовой котельной! Это поможет Вам обеспечить безопасность и законность своей котельной.

Для того чтобы рассчитать стоимость комплекса необходимых услуг либо купить котельную установку отправьте заполненный опросный лист.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Испытания котельных

В совокупности проведение всех четырёх видов называется эксплуатационными испытаниями котельных — их проведение позволяет гарантировать полную работоспособность установленного оборудования, его безопасность, соответствие целям и техническим характеристикам отапливаемых объектов.

Преимущества и недостатки конденсационных газовых котлов

Несмотря на развитие альтернативных источников энергии, газовые котлы остаются наиболее востребованными на рынке теплоэнергетики и — как подсказывают эксперты — останутся такими в обозримом будущем. Они дешевы, доступны, экономичны и эффективны, особенно в умеренных климатических зонах.

Газовая котельная на крыше

Крышные газовые котельные получили популярность среди потребителей с 2000 года. Удачное место расположения, сравнительная дешевизна используемого топлива — а в ней может использоваться исключительно газ, — компактность и возможность приобретения котельной для уже отстроенного здания сделали их необыкновенно востребованными.

Преимущества и недостатки автоматизированных газовых котельных

Подавляющее большинство тепловых установок, работающих на территории нашей страны, относятся именно к автоматизированным газовым котельным. Спросу способствует простота эксплуатации за счёт отсутствия необходимости в постоянной поддержке работы, дешевизна газа как топлива и мощность, которая может разниться в зависимости от нужд.

Ошибки эксплуатации котельных и их устранение

Чтобы котельная была надёжной и безопасной, имеет значение абсолютно всё, от качества проектирования и монтажа до своевременного сервисного обслуживания и правильной эксплуатации. В статье мы рассмотрим наиболее распространенные причины аварий котельных.

www.kotel-modul.ru

Требования к помещениям котельных

СНиП 11-35-76 “Котельныеустановки”.

Котлы могут устанавливаться как в отдельных зданиях, так и в помещениях, непосредственно примыкающих к производственным зданиям, отделенных от них брандмауэром.

Не разрешается устанавливать котлы:

непосредственно под помещениями, где возможно скопление людей;

в помещениях, расположенных под складом горючих материалов;

в помещениях, примыкающих к складу горючих материалов, за исключением топлива для самой котельной.

Пол в помещениях котельных должен быть выполнен из огнестойких материалов с негладкой и нескользкой поверхностью (бетонные). Во временных котельных со сроком действия до 3-х лет возможно устройство земляных и глинобитных полов.

В помещениях котельных с площадью полов до 200 м допускается устройство одного выхода, а с общей площадью полов более 200 м – не менее двух, расположенных с противоположных сторон. Двери помещений должны открываться легко и только наружу. Во время работы котельных их запирать нельзя. Выходы наружу должны быть оборудованы тамбурами или другими устройствами, препятствующими проникновению холодного воздуха в котельные.

Двери из котельной в служебные, бытовые и другие помещения должны открываться в сторону котельной и иметь приспособления для самозакрывания.

Помещение котельной, а также бытовое и вспомогательное должны быть оборудованы естественной или искусственной вентиляцией.

При расстановке оборудования в помещениях котельных необходимо соблюдать установленные расстояния между оборудованием и стенами. Так, расстояние от фронта котлов или выступающих частей штока до противоположной стены должно быть не менее 3 м. Для котлов на газово-жидком топливе это расстояние должно быть не менее 2 м. При этом расстояние от выступающих частей газовых горелок и форсунок для жидкого топлива до стен должно быть не менее 1 м.

При установке насосов, вентиляторов и т.п. перед линией фронта котлов ширина свободных проходов должна быть не менее 1,5 м. Ширина проходов между котлами и между котлами и стенкой должна быть не менее 1 м.

Расходные баки для жидкого топлива устанавливают вне помещения, как исключение допускается установка в котельных баков емкостью не более суточного расхода.

Подвозка, разгрузка и размещение запасов твердого топлива в котельной не должны мешать работе обслуживающего персонала.

Добавить комментарий

bgdstud.ru

Проектирование коттеджей. Требования к помещению котельной

При проектировании и строительстве собственного дома мы подробно продумываем планировку и интерьер каждого помещения, от гостиной до санузлов. Однако достаточно часто из поля зрения выпадает котельная, о которой ни в коем случае нельзя забывать.

При проектировании и строительстве собственного дома мы подробно продумываем планировку и интерьер каждого помещения, от гостиной до санузлов. Однако достаточно часто из поля зрения выпадает котельная, о которой ни в коем случае нельзя забывать. Требования к помещению котельной жестко регламентированы, но ошибки возникают очень часто. Если еще на стадии проектирования загородного дома не учесть все требования норм, Вы рискуете не только «схлопотать» штраф, но и спровоцировать в Вашем доме пожар или разрушительный взрыв.

В зависимости от вида используемого топлива, котельная может быть: газовая, работающая на жидком или твердом топливе, комбинированная или электрическая. Электрические котлы можно устанавливать в любом помещении, так как для них не требуется отдельное помещение, но его все же можно обустроить, исходя из соображений удобства эксплуатации. Что касается остальных типов котлов: газовых, жидкотопливных, твердотопливных и комбинированных — все они должны размещаться в специально отведенных для них местах.

Среди всех газовое отопление считается наиболее предпочтительным для обогрева частных домов. Ниже мы рассмотрим нормативы и требования для обустройства именно газовой котельной.

Природный газ взрывоопасен. Газовые службы предъявляют строгие требования к обустройству котельной. В соответствии с МДС 41-2.2000 размещение тепловых агрегатов возможно в различных помещениях:

На кухне: при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя.
В отдельном помещении на любом этаже дома (в том числе в цокольном или подвальном): при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно.
В отдельном помещении первого, цокольного или подвального этажа: при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.
В пристроенном к жилому дому помещении : при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

На кухне

Размещении газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт в помещение кухни:

Высота потолков должна быть не менее 2,5 м.
Объем помещения не менее 15 м3 плюс 0,2м3 на каждый 1 кВт мощности источника тепловой энергии для отопления дома.
В помещении кухни необходимо предусмотреть окно с открывающейся форточкой.
В кухне должна предусматриваться вентиляция: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.
Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

В отдельном помещении

Размещение тепловых агрегатов общей тепловой мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания:

Высота потолков должна быть не менее 2,5 м.
Объем помещения не менее 15 м3 (с учетом минимальной высоты потолков 2,5 м, минимальная площадь отдельного помещения котельной должна быть 6 м2).
Стены помещения должны быть выполнены с пределом огнестойкости не менее 0,75 ч. Отделка стен горючими материалами не допускается.
В помещение должно быть естественное освещение, из расчета остекления 0,03 м2 на 1 м3 объема помещения (с учетом минимального объема помещения 15 м3, минимальная площадь остекления помещения котельной должна быть 0,45 м2).
В помещение должна предусматриваться вентиляция: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

В отдельном помещении первого, цокольного или подвального этажа

Размещение тепловых агрегатов общей тепловой мощностью до 350 кВт в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания:

Высота потолков должна быть не менее 2,5 м.
Стены помещения должны быть выполнены с пределом огнестойкости не менее 0,75 ч. Отделка стен горючими материалами не допускается.
В помещение должно быть естественное освещение, из расчета остекления 0,03 м2 на 1 м3 объема помещения (с учетом минимального объема помещения 15 м3, минимальная площадь остекления помещения котельной должна быть 0,45 м2).
В помещение должна предусматриваться вентиляция: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.
При размещении тепловых агрегатов мощностью свыше 150 кВт, помещение должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, через противопожарную дверь 3-го типа.

В пристроенном к жилому дому помещении

Размещение тепловых агрегатов общей тепловой мощностью до 350 кВт в пристройке к жилым зданиям:

Пристройка должна размещаться у глухой части стены здания. Расстояние по горизонтали от оконных и дверных проемов должно быть не менее 1 м.

Стена пристройки не должна быть связана со стеной основного жилого здания.
Высота потолков должна быть не менее 2,5 м.
Стены помещения должны быть выполнены с пределом огнестойкости не менее 0,75 ч. Отделка стен горючими материалами не допускается.
В помещение должно быть естественное освещение, из расчета остекления 0,03 м2 на 1 м3 объема помещения (с учетом минимального объема помещения 15 м3, минимальная площадь остекления помещения котельной должна быть 0,45 м2).
В помещение должна предусматриваться вентиляция: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

Как видно, существуют различные варианты размещения котельной как в внутри дома, так и за его пределами. Однако независимо от места размещения котельной, объем и площадь помещения проектируются из условий удобного обслуживания теплогенераторов и вспомогательного оборудования.

Несмотря на то, что требования к помещению строго регламентированы, ошибки возникают достаточно часто. И если Вы только планируете строительство дома, целесообразно заранее определить тип источника тепла. Тогда при разработке проекта коттеджа, архитектор с соблюдением всех норм предусмотрит в Вашем будущем доме котельную.

newhome63.ru

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Нормы площади под котел на газе
Вентиляция в котельной с газовым котлом
Требования пожарной безопасности
Требования к дверям и окнам в котельной
Нормы освещенности котельной на газе

Правила энергообеспечения котельной

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

СНиП 31-02-2001, СНиП II-35-76, СНиП 42-01-2002.
СП 41-104-2000.

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.

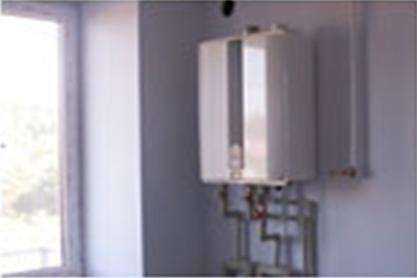

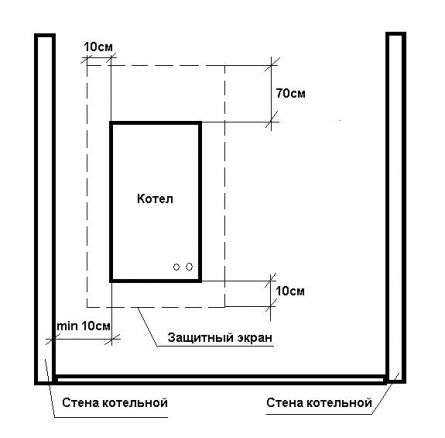

Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
2. Расстояние от потолка до котла, не менее 80 см.
3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СНиП II-35-76. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
Двери должны открываться наружу.
В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ №123.
Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

проверка здания на соответствие требованиям

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.

Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

avtonomnoeteplo.ru

Требования к газовой котельной в частном доме

Построили дом – стройте котельную в рамках и по указке инструкции. Примерно так звучит основная мысль государственных требований в СНиП, называемых строительными нормами и правилами, к организации работы котельных устройств частного дома. Изложены они в своде правил за номером СП 60.13330.2012, утвержденном постановлением правительства 1521 от 2014г.

Большинство положений из СНиП для газовой котельной в частном доме направлено на организацию безопасной работы с газом и газовым оборудованием.

Основные требования к газовой котельной

Условно требования к газовой котельной в частном доме можно сгруппировать на основные позиции:

Требования к установке и монтажу котельного оборудования;
Основные правила подведения и обеспечения функционирования газовых, электро и водных коммуникаций;
Строительные нормы для здания котельной, обеспечения вентиляции и требований безопасности.

Совет! Документ большой и тяжелый для восприятия, и изучать его требования лучше в комплексе с множественными комментариями на тематических форумах об устройстве газовой котельной в частном доме.

Газовая котельная для частного дома требует немалых затрат, и дороже будет переделывать ее, если допущены ошибки, или ужесточились требования закона. При строительстве частного дома стоит позаботиться заранее о помещении, где будет находиться котел и вспомогательное оборудование. Требований много, и соответствие нормам будут проверять и пожарные, и службы газового хозяйства, поэтому большинство проблем необходимо продумать заранее.

После эскизного планирования расположения и размеров выполняется проект газовой котельной для частного дома. Требуемую работу выполняют проектные организации и фирмы, имеющие лицензию и допуск к работам. Зачастую в качестве основы для проектного решения используется типовой вариант с привязкой на местности. На этом этапе исполнителями могут допускаться неточности и ошибки в деталях котельной. Поэтому до окончательного утверждения и согласования проекта газовой котельной во всех инстанциях будет полезным самостоятельно сравнить детали чертежа с требованиями правил. Переделывать будет дороже и сложнее.

Для выполнения проектной и сметной документации необходимо предварительно составить список требований для оборудования будущей газовой котельной и собрать паспортные данные приборов и сертификаты соответствия устройств.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм². Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

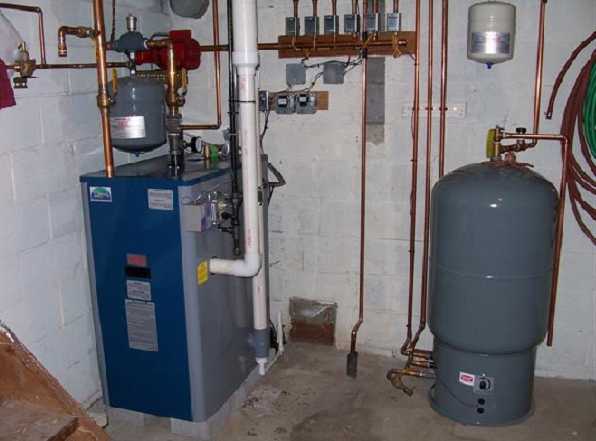

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Помещение для приборов контроля

В котельной обязательно оборудуется закрытый и защищенный отсек для установки приборов контроля и учета расхода газа. Если в конструкции котла используется открытая камера сгорания газа, в помещении котельной устанавливается прибор контроля содержания продуктов сгорания в воздухе.

В помещении, согласно требованиям, выполняется окно с фрамугой для притока воздуха и естественного освещения днем.

Требования к расширительному баку

Горячий теплоноситель выходит из котла в распределительный коллектор и закачивается в системе отопления насосом циркуляции. По требованию норм безопасности в системе должен быть установлен расширительный бачок для компенсации забора воды и аварийный клапан сброса давления. В систему также врезают устройство подпитки водой основного отопительного контура.

В последнее время для выполнения контура отопления используют двухслойные полипропиленовые трубы с алюминиевым усилителем. СНиПом допускается использование пластиковых сертифицированных труб для систем отопления при условии соблюдения требований к теплоносителю: давления не более 3 бар и температуры не более 105^оС.

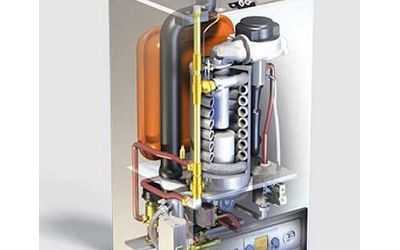

Работу газового котла обеспечивают система газового подвода, горелок и автоматики, контролирующей процесс сжигания природного газа. Один или два электровентилятора подают воздух в камеру сгорания.

Зачастую в газовых котельных устанавливают два котла – основной, рассчитанный на проектную мощность отопления, и вспомогательный. Меньший по мощности востребован для получения горячей воды в период отсутствия отопления.

Требования к размерами и устройству газовой котельной

Перечень основных требований СНиП к размерам и устройству газовой котельной в частном доме:

Помещение котельной должно быть выполнено по капитальной схеме из камня или негорючих материалов, на бетонном фундаменте. Требования к общему объему газовой котельной в частном доме определены в 15 кубов внутреннего пространства, с потолками не менее 250см;
Вход в котельную, равно как и бетонное основание — подушка, на которую будет смонтирован котел, приподнимается над уровнем пола в 20см. Требуется высокая огнестойкость — показатель расхождения огня по конструкции должен быть равен нулю. Входная дверь из жилого помещения выполняется из негорючих и термостойких материалов, с герметичным уплотнением контура. Кроме того, в газовой котельной обязательно наличие отдельного наружного входа с дверью, надежно закрывающей вход от атмосферных осадков;
Котельная оборудуется приточно-вытяжной системой. Вентиляция в газовой котельной частного дома должна обеспечивать трехкратную замену воздуха за час с возможностью отсечения фронта горения специальными перегородками в сторону жилого помещения.
Забор воздуха для газового котла осуществляется снаружи, вход в трубу обязательно закрывается сеткой и колпаком, препятствующим попаданию насекомых и птиц, а также снега и дождя в воздуховод.
Продукты сгорания выбрасываются по теплоизолированной трубе на крыше с подветренной стороны, на расстоянии около метра от выхода вентиляционных каналов;
Система удаления продуктов сгорания газа должна иметь теплоизоляцию и датчик остановки работы вытяжного вентилятора;
В системе отопления, кроме бойлера и расширительных емкостей, должен быть выполнен кран аварийного слива теплоносителя в систему канализации;
Электропроводка в обязательном порядке укладывается в металлические трубы, органы управления автоматикой работы горелок и электромоторов, выключатели освещения выносятся за пределы котельной в водонепроницаемый бокс, лампа освещения монтируется в герметичном плафоне;
Газовый котел должен быть заземлен в соответствии с требованиями монтажа силового электрооборудования.

Строительные нормы для газовой котельной в частном доме требуют также учесть ряд вспомогательных условий для обеспечения безопасности работы оборудования.

Прежде всего, вся электропроводка по сечению и типу изоляции должна соответствовать суммарной пиковой мощности электродвигателей вентиляции и подачи воздуха в горелочное устройство.

Требования к фундаменту газовой котельной

Для фундамента газового котла используют бетонную смесь с высоким содержанием кварцевого песка или дополнительный металлический лист, толщиной до 5мм.

Фланцевые соединения труб горячей воды и отопления должны быть окрашены светлой краской и теплоизолированы. В местах захода труб с водой и теплоносителем в бетон или грунт в обязательном порядке выполняется гидроизоляция поверхности.

Одно из требований пожарной безопасности: в котельной не должны храниться посторонние предметы, захламляющие пространство, и, тем более, горючие или воспламеняющиеся материалы.

Важно! Работа горелок, даже в изолированном пространстве, генерирует сильный шум, поэтому размещение газовой котельной в изолированном строении значительно уменьшит шумовую нагрузку.

СНиПом допускается установка в одном контуре с газовым котлом дополнительного котла, работающего на альтернативном твердом или жидком топливе, при условии выполнения требований по хранению и подводу в камеру горения топлива, отдельных отвода продуктов горения и подвода воздуха. Но при этом сопротивление теплообменников обоих котлов должно быть одинаковым.

bouw.ru

Требования, предъявляемые к помещению газовой котельной

Требования к помещению газовой котельной.

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

Не допускается установка газовых котлов в жилых помещениях дома.
Запрещено устанавливать котел вблизи от источников открытого огня.
Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
- До 30 кВт – 7,5 м³;
- От 30 до 60 кВт – 13,5 м³;
- От 60 до 200 кВт – 15,0 м³.

В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
Пол в помещении котельной должен быть выполнен из негорючих материалов.
При установке напольного котла, поверхность пола должна быть выровнена.
В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Смотрите также:
Типовая схема обвязки газового котла
Правила установки газового котла
Эксплуатация газового котла. Безопасность котельной с газовым котлом

defro.pro

Нормативные документы (ГОСТы, СНиПы) – F.A.Q. о котлах и отоплении

Нормативные требования к помещению котельной.

И вот Вы определились, какая система отопления Вам нужна (для проживания в доме эпизодично или круглогодично). Затем, Вы выбрали котел.

Надо отметить, что выбор котла, в основном зависит от доступности инженерных сетей около участка застройки, характеристик участка и дома, а также финансовых возможностей застройщика.

Но на один из самых важных вопросов при строительстве котельной – какие требования предъявляются к помещению, в котором будет установлен котел, ответ найти достаточно сложно.

Внимание! При проектировании и монтаже отопительного оборудования необходимо строго руководствоваться требованиями строительных норм и правил к помещениям котельных.

Давайте рассмотрим площадь и размеры котельной в частном доме, которые требуют эти нормы и правила в зависимости от применяемых видов энергоносителя в системе отопления.

А. Для газового отопительного оборудования (по материалам ДБН В.2.5-20-2001 Газоснабжение).

Котлы можно размещать:

на кухне при мощности теплового агрегата для отопления до 30 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
в отдельном помещении на любом этаже (в том числе в цокольном этаже или подвале), а также пристроенных к жилым зданиям помещениях при суммарной мощности для систем отопления и горячего водоснабжения более 30 кВт до 200 кВт включительно;
в отдельном помещении первого, цокольного или подвального этажа, а также в помещениях пристроенных к жилому дому или отдельно стоящих, при их суммарной мощности для системы отопления и горячего водоснабжения до 500 кВт включительно.

ОБЩИЕ ТРЕБОВАНИЯ к газовым котельным:

объем помещения котельной регламентируется нормами, приведенными в таблице
Таблица объема помещений котелен

Эта таблица приведена как справочная. Далее, в зависимости от размещения газовых отопительных установок, цифры будут конкретизироваться.
Расстояние в свету от выступающих частей газового оборудования по фронту и в местах прохода должно быть не менее 1 м;
Требования к котельным
Помещения, где устанавливаются котлы, должны иметь вентиляционный канал. Для притока воздуха необходимо предусмотреть в нижней части двери или стены, выходящей в смежное помещение, решетку или зазор между дверью и полом или решетку, установленную в наружной стене помещения. Площадь приточного отверстия должна быть не менее:
Для кухонь, в которых установлены газовая плита, проточный водонагреватель и отопительные газовые аппараты суммарной мощностью до 30 кВт -0,02 м2;
Для обособленных помещений (встроенных, пристроенных, отдельно стоящих) в которых установлены отопительные газовые аппараты суммарной мощностью от 30 до 200 кВт – 0,025 м2.
Отвод продуктов сгорания от отопительных аппаратов тепловой мощностью до 30 кВт разрешается производить через дымоход или через наружную стену здания;
Расстояния от строительных конструкций помещений до отопительного газового оборудования следует предусматривать в соответствии с паспортами предприятий-изготовителей, требованиями противопожарной безопасности, удобства монтажа, эксплуатации и ремонта.
При установке в кухнях и помещениях жилых зданий отопительных котлов и других отопительных аппаратов, работающих на газовом топливе, рекомендуется предусматривать контроль микроконцентраций угарного газа (0,005 объемных процентов СО) и довзрывных концентраций газа 20 % нижнего концентрационного предела воспламеняемости ( НКПВ) путем установки квартирных сигнализаторов с выводом на индивидуальную предупредительную сигнализацию;
В помещении необходимо предусмотреть фрамугу или форточку для экстренного проветривания в случае утечек газа;
При размещении теплогенераторов в отдельном помещении на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу. Дверь делается только с открыванием наружу. Допускается предусматривать второй выход в подсобное помещение, дверь при этом должна быть противопожарной 3-го типа. Для обеспечения этого требования, целесообразно установить металлическую дверь. Для отделки двери можно использовать гипсокартон.

При размещении в кухне – помещение должно отвечать следующим требованиям:

Котел на кухне

высота помещения должна быть не менее 2,5 метра;
объем помещения не менее 15 м3, плюс 0,2 м3 на один кВт мощности теплового агрегата для отопления;
в кухне должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

Расчет мощности вытяжки производится по формуле:

М = (SxHx12) + 30%, где:

М – мощность вытяжки;

S – площадь кухни;

H – высота потолков на кухне;

12 – каждый час (согласно нормам СЭС) воздух в помещении, где расположен газовый котел, должен обновляться до 12 раз;

30% – минимальный запас мощности, необходимой для эффективной очистки воздуха.

Пример расчета мощности вытяжки:

В помещении, где установлен газовый котел, площадь равна 7 кв.м., высота потолков – 2,5 м. Мощность вытяжки, необходимой для такого помещения, составляет:

М = (7×2,5×12) + 30% = 273 куб.м./час.

Примечание: необходимо учитывать тот факт, что 30% запаса мощности хватит только в том случае, если вытяжка находится непосредственно над котлом. В иных случаях, делая расчет, мощность вытяжки, следует прибавлять еще 15% на каждый поворот трубы воздуховода и еще 10% на каждый метр воздуховода.

Вентиляционный канал, из расчета обеспечения 3-х кратного воздухообмена, необходимо вывести на высоту дымовой трубы. Вытяжное отверстие в котельной желательно оборудовать декоративной решеткой на высоте низа отверстия не ниже 0,3 м от потолка.

Кухня должна иметь окно с форточкой;
Для притока воздуха следует предусматривать в нижней части двери выходящей в смежное помещение решетку или зазор площадью не менее 0,025 м2;
Установку газовых настенных котлов следует предусматривать на стенах из негорючих материалов на расстоянии не менее 10 см от стены (в т.ч. от боковой стены). При отсутствии в помещении стен из негорючих материалов допускается установка котла на оштукатуренных, а также на облицованных негорючими или трудногорючими материалами стенах на расстоянии не менее 10 см от стены. Поверхность трудногорючих стен следует изолировать экраном, выполненным из листа кровельной стали по листу асбеста толщиной не менее 3 мм. Экран должен выступать за габариты корпуса оборудования на 10 см по бокам, cнизу и на 70 см сверху.

Схема защитного экрана

Чтобы исключить из конструкции асбест, можно применить теплоизоляционный экран, конструкция которого приведена ниже.

Теплоизоляционный экран

При размещении в обособленных встроенных и пристроенных помещениях ( суммарной тепловой мощностью от 30 до 200 кВт) должны соблюдаться требования:

высота помещения не менее 2,5 метра;
объем и площадь помещения из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 куб.м .
помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 часа, а предел распространения огня по конструкции равен нулю. Стены могут быть выполнены из кирпича, шлакоблока, бетона.
естественное освещение из расчета 0.03 м2 (окна) на 1 м3 помещения;
в помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

Примечание: при мощности котла до 30 кВт, высота помещения может быть 2,2 метра

При размещении в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания при суммарной мощности до 500 кВт – помещение должно отвечать следующим требованиям:

При размещении в пристройке к жилым зданиям при суммарной тепловой мощности до 500 кВт – помещение пристройки должно отвечать следующим требованиям:

огнестойкость здания должны быть не ниже IV степени. К ним относятся здания с несущими и ограждающими конструкциями из цельной или клееной древесины и других горючих или трудногорючих материалов, защищенных от воздействия огня и высоких температур штукатуркой или другими листовыми или плитными материалами. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня, при этом элементы чердачного покрытия из древесины подвергаются огнезащитной обработке.
пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных и дверных проемов не менее 1 м;
стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.
ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0.75ч., а предел распространения огня по конструкции равен нулю;
высота помещения должна быть не менее 2,5 метра. Если котел устанавливается на возвышении, тогда высота считается от верхней точки этого возвышения до потолка;
объем и площадь помещения выбирается из условий удобного обслуживания теплогенераторов и вспомогательного оборудования;
естественное освещение из расчета остекления 0.03 м2 на 1 м3 объема помещения;
в помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
стены, отделяющие пристроенные котельные от основного здания, должны быть парогазонепроницаемыми.
При размещении теплогенераторов в отдельном помещении на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу (двери должны открываться наружу). Допускается предусматривать второй выход в подсобное помещение, дверь при этом должна быть противопожарной 3-го типа. Двери должны быть шириной не менее 80 см в свету (проеме).
КАТЕГОРИЧЕСКИ не допускается размещение газовых приборов в подвалах и цокольных этажах дома при использовании сжиженного газа.

Б. Для отопительного оборудования работающем на твердом или жидком топливах.

Указанные выше требования к помещению котельной для газовых котлов относятся и к помещению топочной для котлов, работающих на твердом и жидком топливе.

Однако существует ряд особенностей, которые необходимо учитывать при проектировании и строительстве котельной, а именно:

Отдельное помещение для котельной (топочной), где будут установлены котлы, работающие на твердом и жидком топливе, следует предусматривать на стадии проектирования дома. Помещение котельной должно быть не менее 7—8 м². Не редки случаи, когда дом уже построен, а в отведенном помещении для котельной отсутствуют вентиляционный канал и дымоход, место для складирования топлива, а при значительном весе котлов – фундамент и т. д. Приходится выполнять дополнительные строительные работы.
В помещении должно быть предусмотрено окно или отверстие для притока наружного воздуха размером около 8 см² на 1 кВт номинальной мощности котла. Под потолком котельной должен быть вход в вентиляционный канал, а в стене — входное отверстие в дымоход.
Ниже входного отверстия на 25—30 см выполняется отверстие для ревизии и прочистки дымохода.

Дымоход с ревизией
Площадь сечения дымохода не должна быть меньше площади выходного сечения дымохода котла, т.е. внутренний диаметр дымохода должен быть не меньше, чем диаметр горловины котла. Диаметр горловины котла указывается в паспорте на котел, или его можно определить простым замером. Надо помнить, что по всей своей длине дымовая труба должна иметь одинаковое сечение и на пути дымовых газов должно быть как можно меньше колен и изгибов. Круглая форма трубы – идеальна, так как газы выходят ровно и без завихрений.
Дымоход должен быть газонепроницаемым, чтобы дым не проникал в комнаты. Лучше его оштукатурить изнутри либо заложить внутрь дымохода асбоцементную трубу нужного диаметра (чем большую мощность будет иметь котел, тем больший диаметр должна иметь труба).
Для котла должно быть достаточно места, чтобы обеспечить поступление к нему свежего воздуха и нормальное его обслуживание.
Основание (пол) под котлом должно быть выполнено из негорючего материала.
К помещению надо подвести трубу с холодной водой для подпитки системы отопления и приготовления горячей воды для бытовых нужд, канализационную трубу для отвода сбросов аварийных стоков котла и бойлера.
При устройстве котельной, работающей на угле, электропроводка должна быть скрытой, а лучше в стальных трубах. Осветительная арматура должна быть выполнена в герметичном исполнения, с завинчивающимся стеклом и желательно металлической сеткой для защиты от механических повреждений. Выключатели и штепсельные розетки д.б. герметичного исполнения. Розетки должны питаться от сети пониженного напряжения – до 42 В.
Это связано с взрывоопасностью угольной пыли в помещении котельной при ее определенной концентрации.

В. Для электрического отопительного оборудования.

Электрические котлы, предназначенные для работы в системах отопления, имеют немало преимуществ. Главным преимуществом этих котлов является то, что не требуется отдельное помещение под котельную. Не требуются дымоходы и по цене эти котлы сравнительно недороги. Все бы хорошо, если бы не высокая стоимость электроэнергии, особенно в сравнении с другими видами топлива. Из-за этого недостатка такие котлы дороги в эксплуатации, поэтому использовать их целесообразно для отопления помещений небольшого размера, в которых неэффективно производить дорогостоящие работы по подключению других видов отопительного оборудования, либо в качестве резервного котла в системах с газовым котлом, как альтернативный источник тепла на непродолжительное время.

Установка электрических котлов схожа с установкой газовых настенных котлов.

При установке электрокотла обязательно наличие предохранительных автоматов и, скорее всего, прокладка отдельной электролинии.

Мощность настенных электрических котлов колеблется в пределах 5 – 60 кВт, отапливаемая ими площадь – от 50 до 600 кв.м., что должно быть вполне достаточно для дачного дома или коттеджа.

Электропитание котлов малой мощности осуществляется от однофазной 220 В или трехфазной 380 В электрической сети. Для эксплуатации котлов мощностью более 12 кВт используется трехфазная сеть. Это обстоятельство требует оформления разрешительных документов с соответствующими органами на использование этого напряжения.

Электрический котел

источник

teplo-faq.net
