Требования к вентиляции котельной – Требования к вентиляции газовой котельной: стандарты, нормы и правила

Содержание

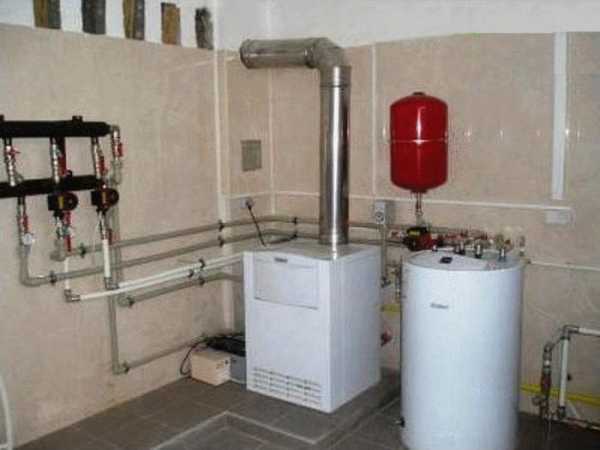

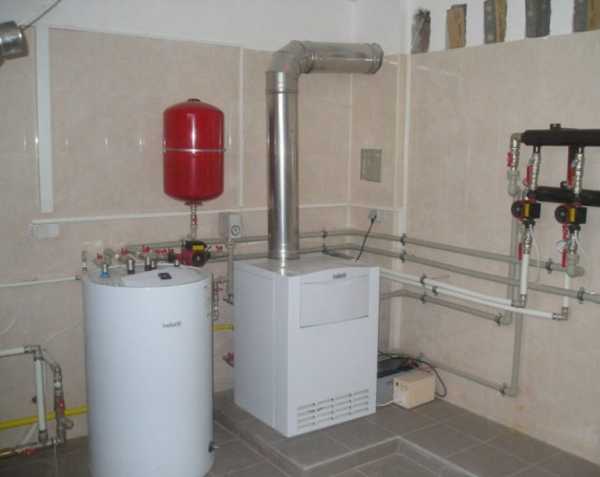

Вентиляция в котельной с газовым котлом

Газовая котельная в своем доме обязательно снабжается вытяжкой соответственно стандартов СНиП. При эксплуатации котла, работающего на газообразном топливе, возможна его утечка, что, в свою очередь, может явиться причиной пожара или взрыва.

В связи с этим к помещению предъявляются повышенные требования по технике безопасности. При этом необходимо соблюдение всех правил по вентиляции, их следует брать за основу при проектировании помещения для котла.

Содержание статьи

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это наименьшее, что сопровождает человека при отравлении газом.

Наиболее опасны его протечки, поскольку часто это приводит к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это вызвано тем, что для нормального горения топлива нужен свежий кислород. А если его не будет хватать из-за слабой вентиляции, то газ хуже горит и, соответственно, котел меньше отдает тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником накопления газа и гари внутри отводящей трубы, в результате чего снижается ее проход, ухудшается тяга и случается задымление помещения.

Требования к вытяжке

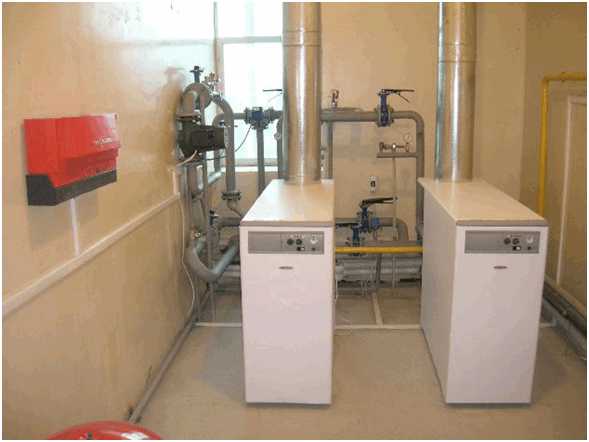

В газовых котельных предъявляются повышенные запросы к вентиляционной системе.

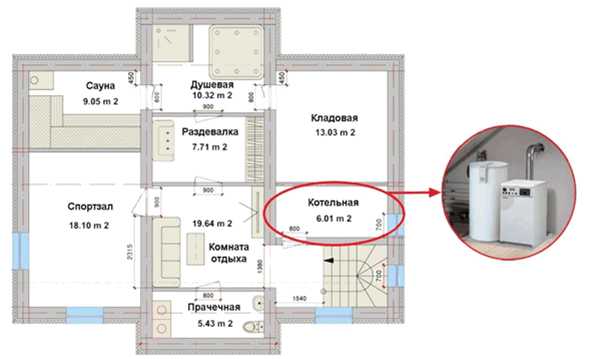

При этом такие помещения допускается оборудовать:

  • Как отдельную постройку.
  • Пристраивать к зданию дома.
  • В подвале.
  • В выделенной комнате здания.

Если оборудование рассчитано на сжиженный газ, то подвальные и чердачные помещения использовать для этих целей нельзя, так как удельный вес газа больше, чем у воздуха.

В результате этого он опускается в случае протечек и будет взрывоопасным. Наряду с выделением отдельных помещений, современные настенные котлы разрешено размещать на кухне.

Несмотря на коаксиальный дымоход, комнаты для них должны соответствовать следующим требованиям:

  1. Площадь около 12 м2.
  2. Высота до потолков более 220 см.
  3. Размер окна должен равняться из расчета не менее 0,05м2 на 1м³ объема комнаты.
  4. Наличие форточки или открывающегося окна.

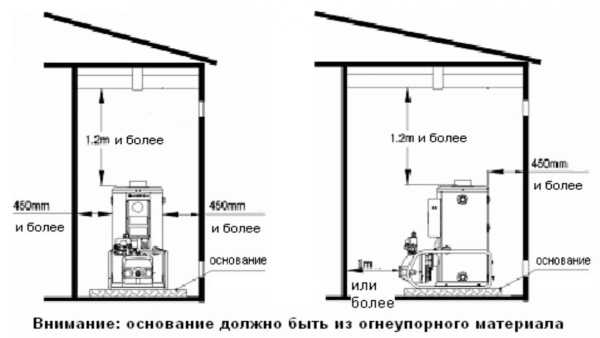

  5. Котел вывешивается на стене из негорючего материала, при этом расстояние от смежной перегородки должно быть, не менее 20 см.
  6. Соответствующие по размеру отверстия для притока воздуха из соседнего помещения.

Нормы вентиляции газовой котельной по СНиП

При проведении приточно-вытяжной системы нужно строго соблюдать все требования строительных нормативов и правил от 2.04. 05-91.

Для котельных, работающих на газу, нужно учитывать трехкратный воздухообмен в 1 час, а если такой вентиляции не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха следует принимать согласно прил. 11 СНиП:

  • Газовая котельная должна быть оборудована вентиляцией, при этом выход воздуховода – располагаться на потолке.
  • Приток воздуха обеспечивается через вентиляционный канал или через отверстия в нижней части дверей.
  • Расход подсчитывается по мощности котла: на 1 кВт мощности должно быть не менее 0,08м2 продухов.
  • Приход из соседнего помещения: на 1 кВт мощности – свыше 0,3м2 отверстий.

С другими нормами оборудования вентиляционной системы можно ознакомиться в правовых документах.

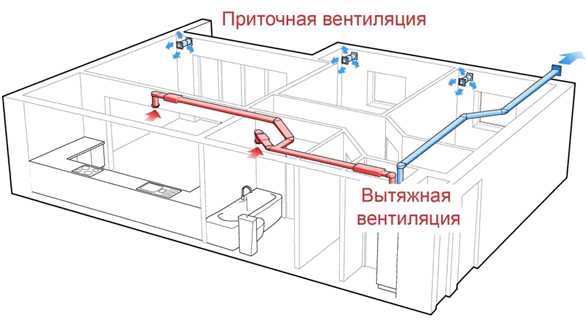

Виды вентиляции для работы газовых котлов

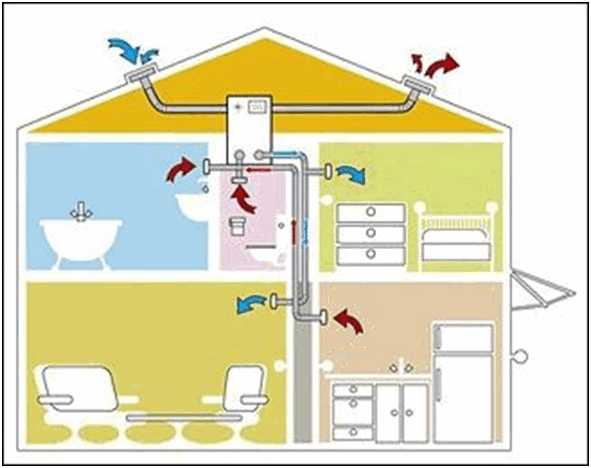

Вентиляционная система, это перечень элементов для поступления и удаления воздуха, а отличается он по следующим признакам:

  • По принципу образования воздухообмена (естественная и принудительная вытяжка).
  • По назначению. Вытяжная, приточная и комбинированная вентиляция.
  • По конструкции (канальная и простая).

Рассмотрим более подробно первые два вида вентиляции.

Естественная вентиляция в газовой котельной

Если в доме стоит котел с мощностью до 30 кВт, то достаточно обеспечить приход воздуха, оборудовав вытяжку в нижней части стены или двери. Таким источником может служить отверстие диаметром 10-15 см.

Чтобы создать вентиляционный канал для притока воздуха нужно:

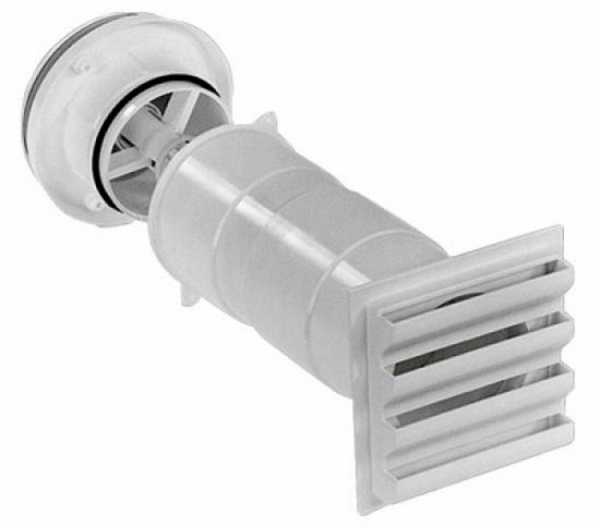

  1. В отверстие установить обрезок трубы из любого материала (пластмасс, асбоцемент).
  2. На ее торце снаружи прикрепить сетку от москитов.
  3. Приточное отверстие желательно установить рядом с топливником в стене, чтобы подсос воздуха был напрямую в камеру сгорания, не создавая пыли в помещении.

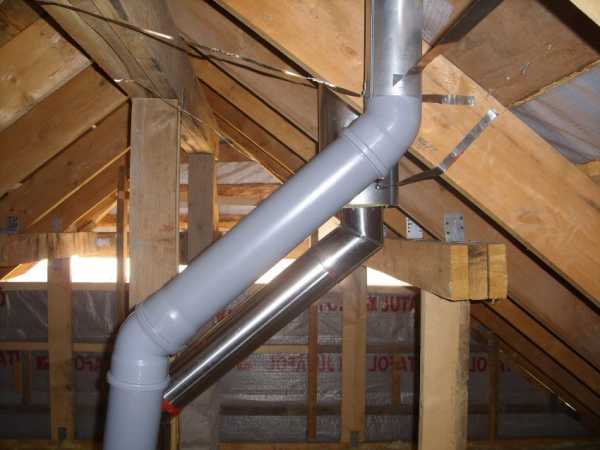

  4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оборудована вверху предохраняющей сеткой от насекомых и зонтиком, защищающим от осадков.

ВАЖНО ЗНАТЬ! Диаметры труб вытяжной и приточной вентиляции для оптимального воздухообмена должны быть одного размера.

Дверь в котельной, если ее оборудовать решеткой в нижней части, также может служить в качестве элемента для вытяжки.

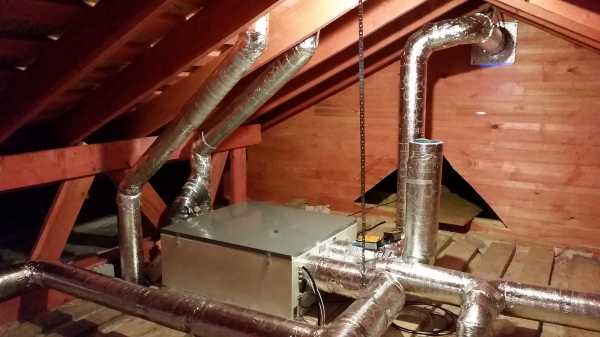

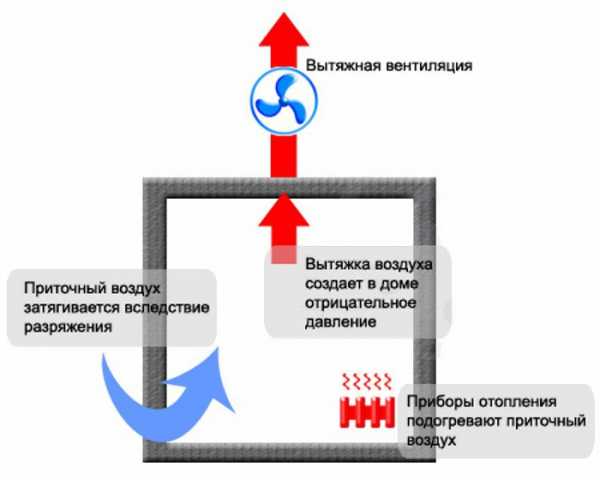

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

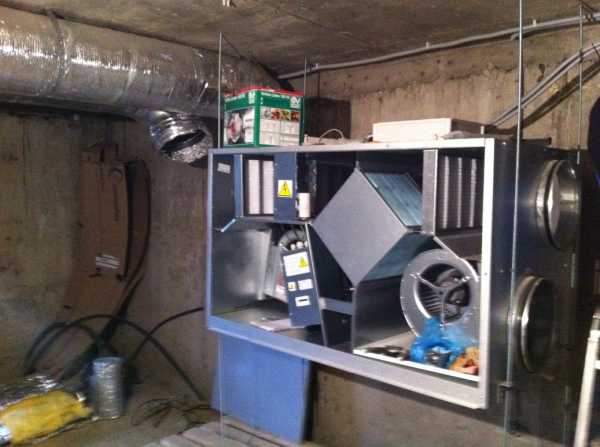

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

  1. Есть возможность самостоятельной регулировки подачи воздуха.
  2. Важность данной вентиляции в закрытых помещениях.
  3. Приятный микроклимат в комнате.
  4. Возможность регулирования воздухообмена с помощью пульта.
  5. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Расчет системы вентиляции

От правильного монтажа вытяжных устройств в котельной зависит производительность газового оборудования и безопасность людей, в связи с этим не надо стремиться делать все самостоятельно в угоду экономии.

НА ЗАМЕТКУ! При составлении проекта нужно максимально приблизить выход приточной трубы к топливной камере для лучшего поступления воздуха и соответственно, для оптимального горения топлива.

При расчете вентиляционной системы важно знать такие параметры:

  • Скорость движения воздуха.
  • Объем комнаты с учетом высоты потолка.
  • Обмен воздуха в помещении за единицу времени.

Подсчет объема воздушного пространства производится по следующей формуле V=L×S×H×n, где: V – объем воздуха для обмена за 1 час; L – длина комнаты; S – ширина; H – высота; n – кратность воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную загрузку на 25-35 %.

Заключение

Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.

И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.

topventilyaciya.ru

Вентиляция в котельной с газовым котлом: требования и правила

Качественная организация воздухообмена обеспечивает комфорт и здоровье. Особое значение имеет вентиляция в котельной с газовым котлом, гарантирующая дополнительную безопасность и необходимые условия для стабильной надежной работы оборудования. Для нормального функционирования котла газового требуется достаточное приточное вентилирование, иначе сгорание топлива будет неполным. Помимо сниженного тепловыделения работа в таком режиме опасна образованием угарного газа. Даже чрезвычайно малые количества газа угарного вызывают головную боль, слабость и могут привести к трагическим последствиям.

Необходима также высокоэффективная вытяжка в котельной частного дома, которая препятствует образованию гари, не позволяет снизиться тяге. При номинальной мощности менее тридцати киловатт котельное оборудование относится к маломощным и может устанавливаться в помещениях дома, чаще в кухне. При установке на кухне следует выдержать следующие нормативы:

  1. площадь кухни должна превышать 15 м.кв.;
  2. окно помещения должно иметь форточку;
  3. высота потолка от 2,2 метра;
  4. дверь помещения в обязательном порядке оснащается приточной решеткой вентиляции для обеспечения достаточно воздухообмена с соседними комнатами;
  5. для установки котла от стены выдерживается расстояние не меньше 100 мм;
  6. должны соблюдаться противопожарные нормы;
  7. надежная вентиляция котла должна соответствовать  требования его паспорта.

Внимание. При установке котла на сжиженном газе он не должен монтироваться на цокольном этаже или в помещении подвала, так как при утечках возможно скопление более тяжелого, чем воздух жидкого газа с возникновением взрывоопасной ситуации.

Требования к вентиляции в котельной с газовым котлом

При мощности котла газового превышающей тридцать киловатт требуется проектировать специальное помещение для размещения котельной. При этом требуется обеспечить нормативы СНиП за номером II-35-76. Среди основных требований:

  • вентиляция для газового котла предусматривает обязательный выход трубы вытяжной на потолке котельной;
  • канал дымохода должен иметь отдельный дополнительный вход для очистки, размещенный ниже на 250 мм от основного входа;
  • при расчете площади приточного канала с улицы на один киловатт мощности агрегата принимают 8 см. кв сечения решетки вентиляционной;
  • при организации приточной вентиляции из соседних комнат живое сечение решетки должно составлять тридцать кв. см на киловатт мощности котла.

  Газовая вентиляция – основные типы, особенности монтажа

В качестве отдельного помещения для котельной с котлом газовым могут использоваться специально сделанные технические пристройки, помещения чердачные, переоборудованные комнаты дома, отделенные от основной постройки помещения.

Наиболее простым решением будет естественная пассивная вытяжка для котельной, обустроенной  в частном доме, к ключевым достоинствам которой можно причислить:

  • простоту устройства;
  • наименьшую стоимость;
  • низкие эксплуатационные расходы, включающие только периодическую чистку;
  • высокую надежность и достаточную эффективность.

К недостаткам можно отнести большую зависимость от погодных условий, необходимость точного расчета параметров, сложность обустройства для больших мощностей оборудования и значительных площадей помещений.

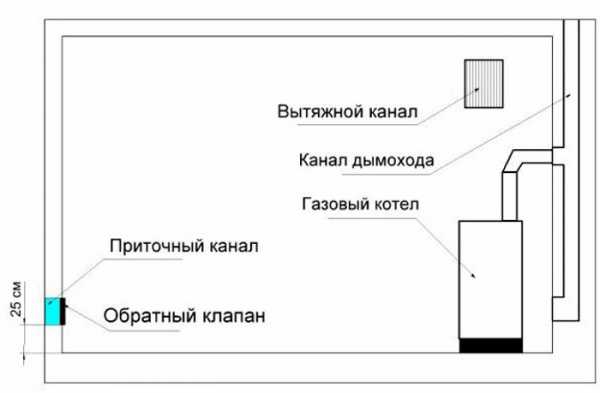

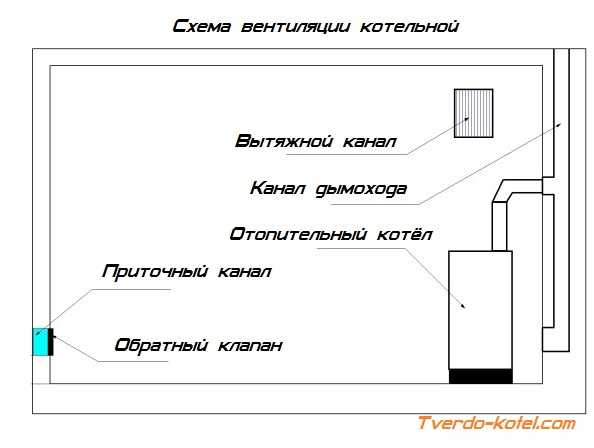

Структура пассивной газовой вентиляции

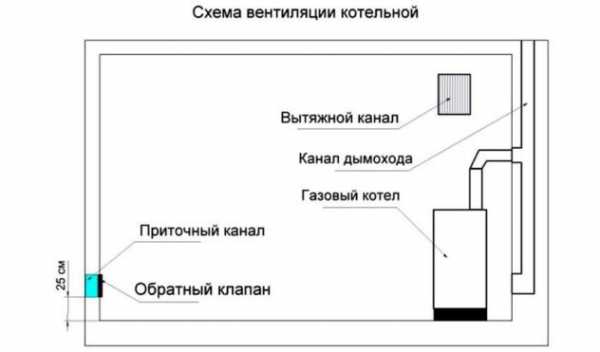

Правильно оборудованная пассивная газовая вентиляция, действующая в помещении с котельным оборудованием, включает:

  • приточный канал в виде отдельного продуха на улицу либо вентиляционной решетки приточной в двери;
  • вытяжной канал, монтируемый в потолке;
  • дымоход с отдельным входом для очистки.

Наиболее просто обустраивается вытяжка в котельной частного дома своими руками при пассивном типе воздухообмена.

Необходимая кратность воздухообмена должна соответствовать трем объемам помещения в час. Данный параметр действителен при нормативной высоте помещения котельной шесть метров. Так как обычно высота котельной частного дома значительно меньше, требуется на каждый метр уменьшения высоты добавлять 25% к кратности воздухообмена.

Повышение эффективности вентиляции в котельной

Посмотрим, как сделать вытяжку в котельной частного дома надежной и эффективной.

Важным элементом качественной системы вентиляционной для газовой отопительной аппаратуры является правильно обустроенный дымоход. Обычно он выполняется из цилиндрической трубы оцинкованной либо нержавеющей. Размер дымохода по диаметру должен отвечать требованиям паспорта оборудования.

Дымоход выполняется герметичным, трасса его трубы не должна иметь более трех изгибов и оснащается специальным отверстием для прочистки. Часть конструкции выводится на крышу – на отметку более двух метров над коньком.

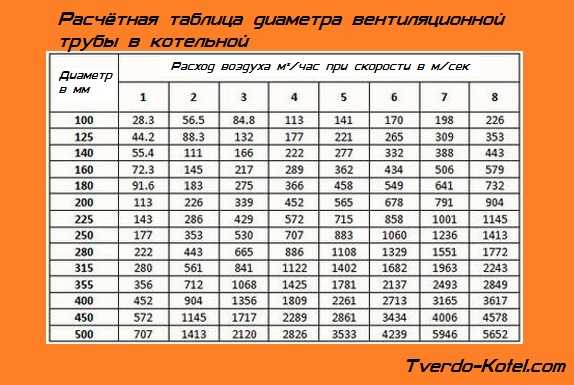

Существуют специальные таблицы, которые на основе мощности и других параметров оборудования – объема комнаты, отметки потолка, допускаемой скорости потока – определяют диаметр вентиляции для газового котла, а на практике для мощности порядка тридцати киловатт принимают диаметр приточного продуха 150 миллиметров.

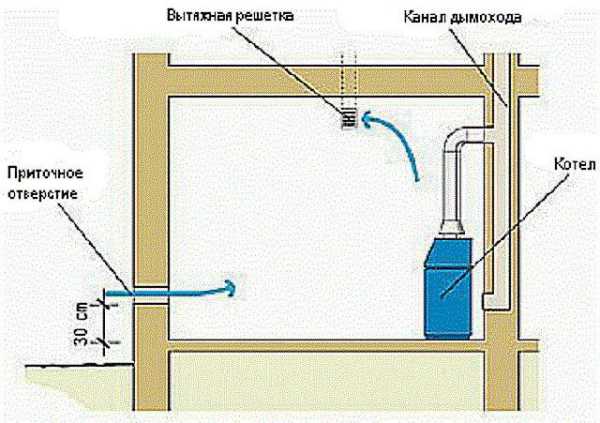

Обычно в отверстие, размещенное на отметке порядка 300 мм над отметкой пола, вставляется отрезок вентиляционной трубы из пластика. Снаружи продух закрывают сеткой из металла или пластика. Обратный клапан отсекает для воздуха выход наружу. При обустройстве вентиляции требуется четко выполнить все требования паспорта котла.

Активная вентиляция в котельной с газовым котлом

При недостаточной эффективности пассивной обустраивается активная вентиляция в помещении с газовым котлом, гарантирующая регулируемый, независимый от внешних условий воздухообмен. Механическая вентиляция может устанавливаться как дополнительный элемент естественной либо как основная система.

Простейшим решением механического воздухообмена является монтаж вентиляторов осевых или канальных на приточных и вытяжных каналах. Включение и отключение вентиляторов может синхронизироваться с работой газового котла.

Механическая вентиляция при установке  газового котла включает в себя взрывобезопасные, искрозащищенные модели вентиляторов. Возможно также использование моноблочных приточных, современных приточно-вытяжных климатических систем. Хорошим решением станет и  применение турбированного газового котла с коаксильным двухконтурным выходом.

Сдвоенный коаксильный дымоход такого котла через наружный контур засасывает воздух и прогревает его отводимыми по внутреннему контуру продуктами сгорания. При этом повышаются эффективность, стабильность и надежность работы котла.



ventilaciya.info

виды и требования. Как сделать вентиляцию в котельной частного дома

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

  1. Воздух подается в котельную через специальные каналы или отверстия.
  2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
  3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2, если тяга производится снаружи.
  4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) - для его очистки.
  5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
  6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.
В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

  1. Отдельное строение.
  2. Пристройка к дому.
  3. Встроенное внутри дома помещение.
  4. В помещениях дома, например, на кухне.
  5. Система на чердаке.
  6. Блочно-модульная система - контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

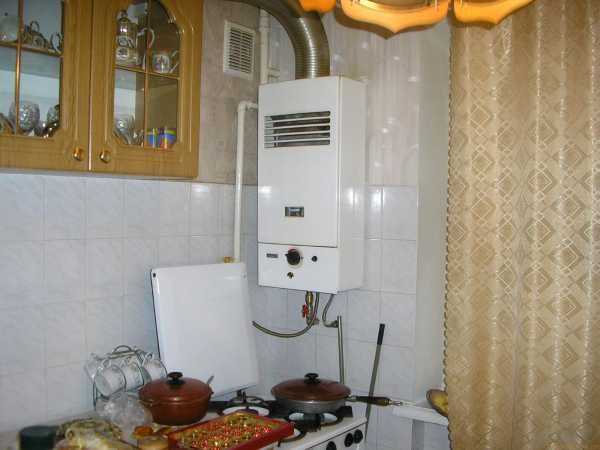

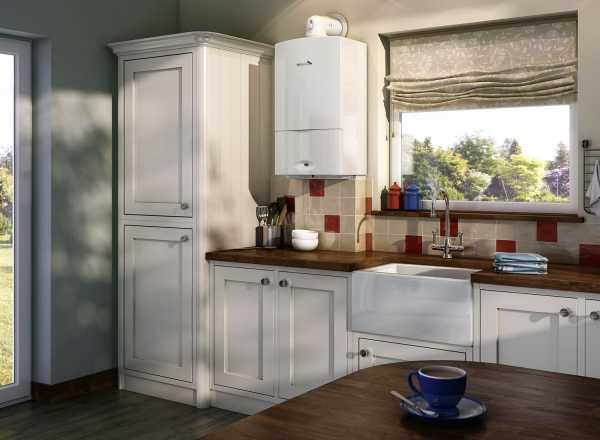

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

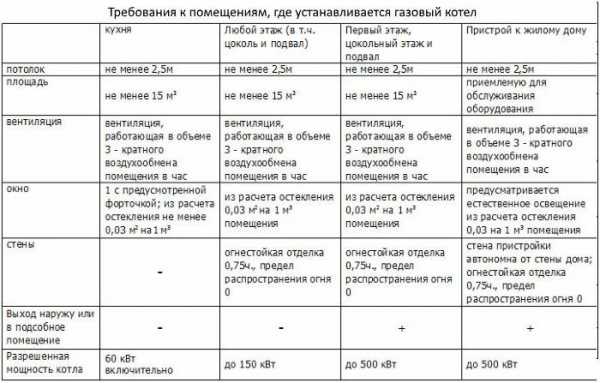

Требования к помещению котельной:

  • площадь пола не ниже 15 м2;
  • высота помещения от 2,2 м;
  • наличие окна площадью 3 см2 на 1 м3 объема котельной;
  • окно должно открываться или иметь форточку.

Естественная вентиляция

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Принудительная вентиляция

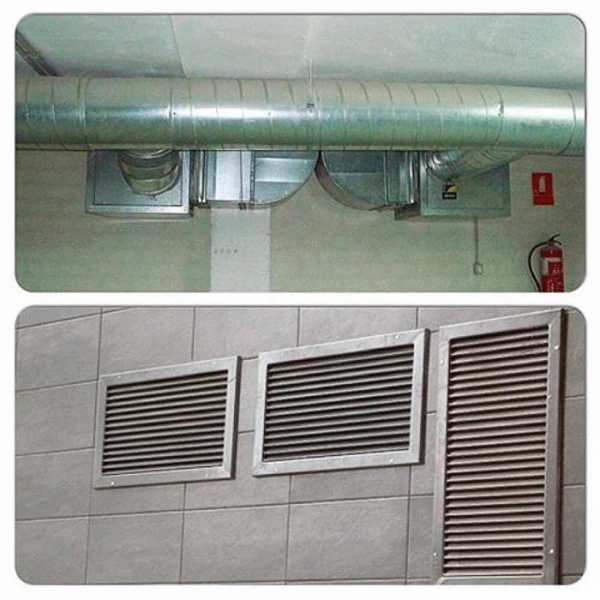

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

  1. Расположение входа вытяжного воздуховода наверху.
  2. Наличие дополнительного канала для чистки вытяжной трубы.
  3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
  4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см2, а для притока из других помещений - от 30 см2.

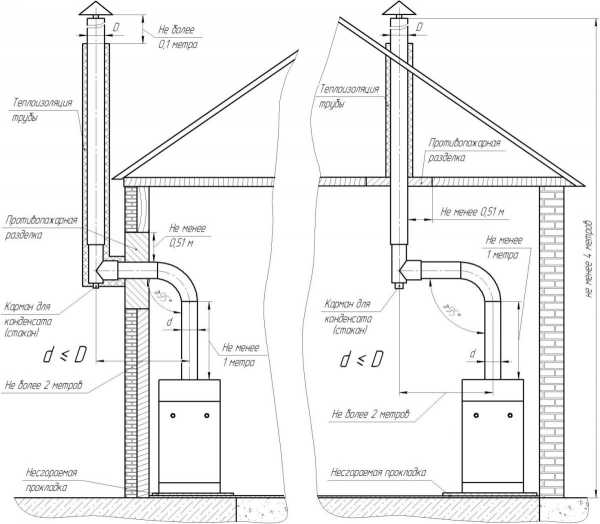

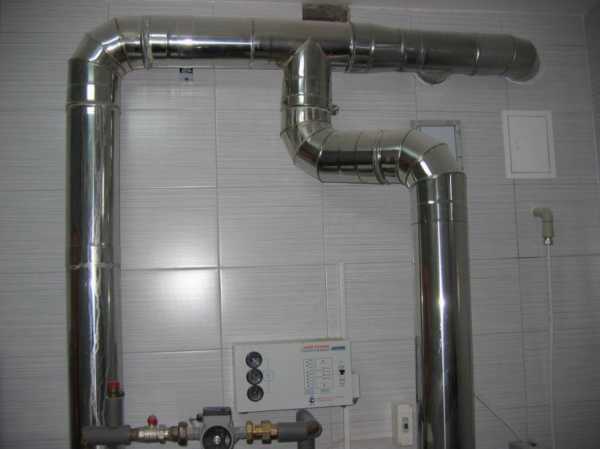

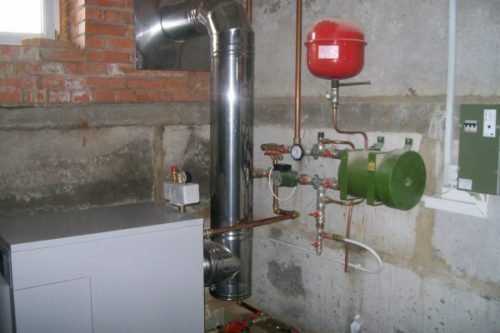

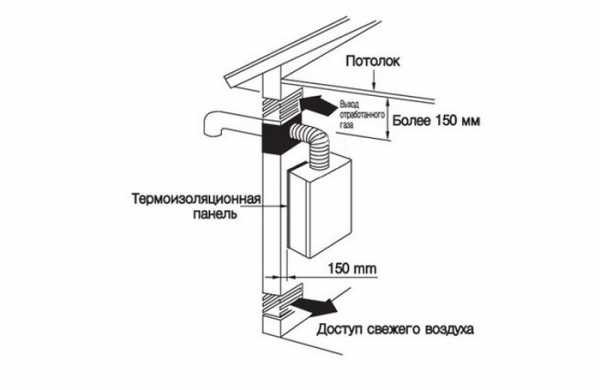

Дымоход для вентиляции котельной

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

  1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
  2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

Расчет системы вентиляции

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

  • объем v = b * l * h, где b - ширина, l - длина, h - высота помещения;
  • скорость воздушного потока w = 1 м/с;
  • коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м3; k = (6 - 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м3.

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

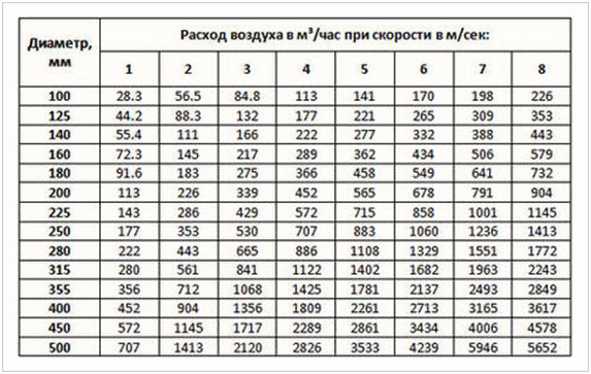

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

Особенности монтажа вентиляционной системы

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Монтаж естественной вентиляции

Приточная вентиляция в котельной частного дома делается следующим образом.

  1. К стене прикладывается труба и отмечаются ее габариты.
  2. Перфоратором штробится канал с уклоном 60 наружу для стока конденсата.
  3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
  4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Монтаж принудительной вентиляции

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

  1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
  2. В отверстие устанавливается труба. Щели запениваются.
  3. Производится установка канального вентилятора.
  4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
  5. Устанавливаются датчики, шумопоглотитель и фильтр.
  6. С обеих концов трубы крепятся решетки.
Вытяжная вентиляция устанавливается аналогично, только воздух должен вытягиваться, а не нагнетаться.

Заключение

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

fb.ru

Вентиляция в котельной с газовым котлом: как правильно ее сделать?

Газовое отопительное оборудование, задача которого заключается в отоплении жилых помещений и организации горячего водоснабжения, должно быть оснащено вентиляцией. Нагревание теплоносителя в газовом котле автономной отопительной системы происходит за счет сжигания природного газа. Процесс горения любого топлива, не только газообразной смеси, требует постоянного притока воздуха, содержащего кислород. Эффективная вентиляция домашней котельной с автономным газовым котлом является одним из ключевых аспектов успешной работы отопительной системы. От объема кислорода, поступающего в топочную камеру, зависит КПД газового котла.

Больше воздуха — топливо сгорает полнее, возрастает теплоотдача котла возрастает, газа расходуется меньше. Меньше воздуха – горение топлива ухудшается и, как следствие, уменьшается теплоотдача газо-нагревательного прибора, увеличивается расход газа. Рассмотрим подробнее назначение вентиляции в доме с автономным газовым отоплением, её виды, и как делаются основные расчеты в данном случае.

Назначение вентиляции

В проекте автономной системы отопления один из разделов всегда посвящен вентиляции. Значимость этого фактора для функционирования отопительной системы трудно переоценить. Основная задача, которая возлагается на вентиляцию — обеспечение эффективной работы отопительных приборов, создание режима полноценного воздухообмена в отапливаемых помещениях.

Второй, ещё более важный аспект, на который следует обратить внимание при монтаже газового отопительного оборудования — обеспечение безопасности отапливаемого объекта при эксплуатации устанавливаемых устройств. Природный газ представляет собой легковоспламеняющееся, взрывоопасное вещество, поэтому при эксплуатации газовых отопительных приборов необходимо соблюдать все необходимые меры предосторожности.

Несоблюдение требований, предъявляемых к вентилированию газового оборудования, нарушение основных технологических параметров воздухообмена в котельной может стать причиной поступления внутрь жилого объекта угарного газа и других продуктов горения, опасных для жизни и здоровья обитателей дома.

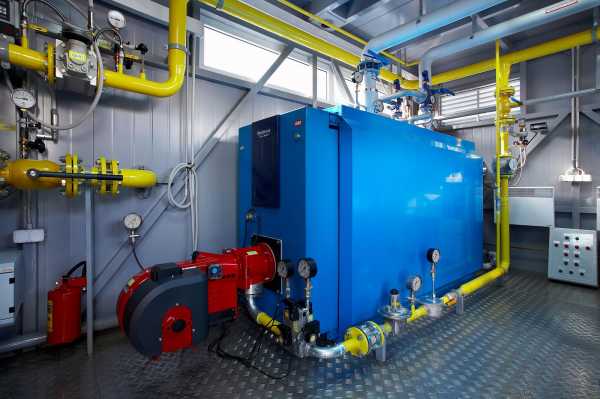

Вентиляция в помещении котельной с отопительным газовым котлом, устроенная правильно, предотвращает скопление газа в результате утечки топлива, снижая его концентрацию и препятствуя образованию взрывоопасной смеси.

Требования к вентиляции и основные способы вентилирования котельных

В настоящее время в промышленности и в быту применяются различные способы оборудования газовых котлов вентиляцией. Вид вентиляционной системы зависит от типа котельного оборудования, его мощности и конструктивных особенностей здания.

Важно! Главное правило при обустройстве котельной вентиляцией — приток воздуха должен быть трехкратным!

Другими словами, для эффективной и безопасной работы газового котла воздух в котельной за один час должен смениться трижды. В противном случае в помещении будут скапливаться продукты сгорания, так как вентиляция будет обеспечивать только работу котла.

Требования к вентиляционным системам изложены в СНиПах, перечислим их в более доступной форме:

  • котельную можно оборудовать в пристройке к основному зданию, в отдельном строении или в специально выделенном в доме для этой цели помещении;
  • система вентилирования котельной должна быть или отдельной, или подключенной к общей принудительной системе здания, при этом она должна иметь дублирующий вариант на случай выхода из строя основного;
  • подача воздуха в котельную может осуществляться как снаружи, так и за счет воздушной массы, имеющейся внутри жилого объекта, но в обоих случаях количество поступающего воздуха должно совпадать с  объёмом выходящего, чтобы в помещении не было перепада давления;
  • диаметр продушины (приточное отверстие)  для обеспечения тяги должен быть выдержан в соответствии с нормой  — 8 см2 площади сечения продушины на 1 кВт мощности котельного оборудования при наличии принудительной вытяжки;
  • если вентиляция естественная, то нормативный размер площади сечения продушины составляет уже 30 см2 площади сечения на 1 кВт.

Все необходимые параметры для оборудования вентиляции, как правило, указаны в техническом паспорте газо-нагревательного прибора.

Установка газового котла требует точности. Монтаж газового отопления в частном доме должен осуществляться в строгом соответствии с данными, указанными в проекте, и под надзором инспекции по эксплуатации газового оборудования. В противном случае работа котла будет признана опасной, и его эксплуатация будет запрещена.

Для справки: при пусковых испытаниях автономного отопления функциональные возможности системы вентиляции проверяет инженер-теплотехник. Недочеты и техническое несоответствие проекту может стать причиной отказа во вводе системы отопления в эксплуатацию.

Виды вентиляции газового отопительного оборудования

Вентиляция газового отопительного оборудования по способу осуществления вентилирования подразделяется на 2 вида:

  • естественная;
  • принудительная.

Рассмотрим подробнее эти виды.

Естественная вентиляция

Самый простой способ обеспечить подачу воздуха — естественная вентиляция. Такой вариант независим от внешних источников энергии, однако эффективность его может быть недостаточно высокой ввиду конструктивных особенностей газового котла и архитектурных параметров отапливаемого помещения.

На эффективность естественной вентиляции оказывает влияние температура атмосферного воздуха, сила и направление ветра, параметры атмосферного давления. Интенсивность работы отопительной системы, давление газа в системе также могут сказаться на объеме поступающего естественным образом воздуха и нормальной работе вытяжки, поэтому налицо значительный недостаток естественной вентиляции – зависимость её интенсивности от целого ряда факторов.

Важно! При подключении газового котла к системе вентиляции естественного типа необходимо в качестве дополнительных мер использовать вытяжные вентиляторы, чтобы избежать скопления угарного газа внутри котельной и предотвратить образование взрывоопасной воздушно-газовой смеси.

Данный способ вентилирования подходит для жилых объектов небольшой площади, оборудуемых газовыми котлами настенного типа небольшой мощности. Такие котлы не требуют выделения специального помещения и не нуждаются в отдельной системе воздуховодов. Достаточно устроить в наружной стене отверстие диаметром 100-150 мм и вставить в него трубу коаксиального дымохода.

В качестве более эффективной и безопасной альтернативы естественной вентиляции сегодня распространено принудительное, или механическое, вентилирование.

Принудительная вентиляция

Принудительный способ вентилирования котельной используется давно, и его эффективность доказана практикой.

Достоинства принудительной, или механической, вентиляции следующие:

  • оборудуется на тех объектах, где естественное вентилирование не эффективно;
  • наличие возможности регулировки интенсивности воздухообмена в зависимости от режима работы котла;
  • наличие в управлении автоматики для регулировки работы нагнетательного оборудования.



Механическая вентиляция предназначена для установки на жилых объектах большой площади. Использование газо-нагревательных котлов значительной мощности и высокая интенсивность работы таких систем отопления выдвигают повышенные требования к вентилированию. Поэтому именно принудительная система, монтируемая на основе расчётных данных, позволяет обеспечить эффективную работу мощных газовых котлов и безопасность обитателей дома.

Производство расчёта

Если вы хотите обеспечить свой дом качественным отоплением, к вопросу оборудования газовых отопительных приборов вентиляцией следует подойти ответственно.

Важным моментом является диаметр труб приточных и вытяжных воздуховодов — один из ключевых параметров, обеспечивающих эффективную работу отопительного агрегата. Для расчета характеристик воздуховодов используются:

  • объем отапливаемого помещения;
  • зависимость коэффициента усиления воздухообмена от высоты потолков в  помещении;
  • скорость подачи воздуха.

Рассмотрим пример расчёта. В каждой ситуации исходные данные будут индивидуальны, но алгоритм расчетов сохранится. Подобные расчеты можно увидеть в каждом проекте установки автономного газового отопительного оборудования.

Габариты помещения:

  • высота Н=2,8 м;
  • ширина В=3 м;
  • длина L=4 м.

Перемножаем все параметры:

(2,8 х 4 х 3) = 33,6 м3.

Полученная цифра означает объем помещения – V.

Затем вычисляется коэффициент усиления воздухообмена в помещении, зависящий от высоты комнаты. Берётся заданная стандартная высота 6 метров, и из неё вычитается фактическая высота помещения: 6м — 2,8м = 3,2 м.

Затем полученную величину превышения нужно умножить на 0,25 и к результату добавить 3.

3,2х0,25+3=3,8

Полученный результат 3,8 является расчётным значением коэффициента усиления воздухообмена.

Умножив значение этого коэффициента на объём помещения, получаем объём воздуха, который должен за час поступить в котельную из системы вентиляции:

V = 3,8 x 33,6 = 128 m3

Итоговая цифра является отправной для последующего табличного определения оптимальной площади сечения воздуховода.

Важно! Параметры приточной вентиляции должны быть одинаковыми с диаметром вытяжки. Обычно используются вытяжные трубы и дымоход круглого сечения, обеспечивающего простоту стыковки и наименьшее сопротивление при прохождении потоков воздуха.

Для наглядности в таблице приведены расчетные данные зависимости требуемого объема воздуха от параметров воздуховода.

Заключение

Ознакомившись с требованиями, предъявляемыми к вентиляции котельной, легче контролировать ход работ по её устройству, если монтаж осуществляется сторонним исполнителем. Ни на стадии проекта, ни в процессе монтажа категорически воспрещается игнорировать установленные нормы, стандарты и правила. Любое несоответствие проектным данным – это нарушение и, как следствие, основание для запрета ввода системы и котла в эксплуатацию, так как тяжесть последствий от таких нарушений непредсказуема.

Плохое вентилирование котельной часто становится причиной внештатных ситуаций в работе отопительной системы, последствия от которых могут быть самыми серьёзными. Не говоря уже о том, что неправильно отрегулированная и смонтированная система становится основной причиной перерасхода топлива, что существенно отразится на вашем бюджете.

znatoktepla.ru

Вентиляция в котельной - как сделать вентиляцию в котельной дома

Данная статья касается не только котлов на твёрдом топливе. На самом деле какое бы котельное оборудование Вы не использовали, существуют универсальные нормативы в плане обустройства вывода через вентиляцию, в котельной. Сложно переоценить важность правильной вентиляции в котельной, ведь какое бы горение не происходило, будь это горение твёрдого топлива или газа, сам процесс поглощает очень много кислорода. Мы знает ещё из курса физики в школе, что для горения всегда нужен кислород. А значит обеспечив нормальный приток воздуха и вывод, мы не только повысит безопасность котельной, но даже сможем обеспечить нормальную работу котельного оборудования. Так что вентиляция очень важный элемент в любой системе отопления. Разберёмся как сделать вентиляцию котельной:

  1. Схема устройства вентиляции
  2. Общие требования к вентиляции в котельной
  3. Как расчитать вентиляцию в котельной?
  4. Виды вентиляции котельной

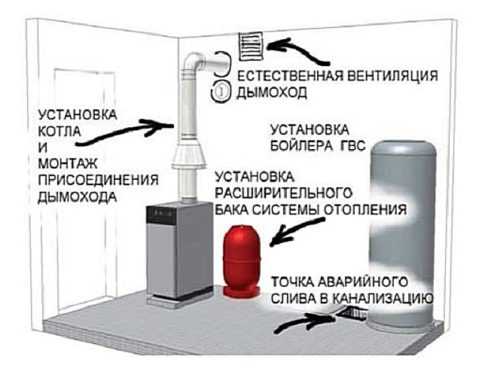

Схема устройства вентиляции в котельной

Если есть желание сделать вентиляцию своими руками, то нужно в первую очередь расчитать все диаметры труб и необходимую мощность вентиляции котельной в доме. Потом правильно спроектировать, чтобы всё работало как должно. И наконец смонтировать. К тому же есть различные виды циркуляции воздуха в которых также необходимо разобраться. Об этом наша статья.

Общие требования к вентиляции в котельной

  • На потолке должен располагаться вывод вентиляции. Котельная должна быть связана со всей вентиляционной системой дома, если такая имеется.
  • Как сделать вентиляцию в котельной частного дома: стена в которой проходит дымоход должна быть пробита в двух местах: в одном вывод дымохода из стены, подвод к котлу и второе место ниже для очистки скопившегося в дымоходе мусора, но при этом не меньше 25 см от верхнего вывода(который подсоединяется к котлу).
  • Подача воздуха в котельную осуществляется через отверстия внизу двери или же через вентиляционный ход.
  • Отверстия для притока воздуха расчитываются следующим образом: 8 см² на каждый кВт мощности котла, если забор воздуха происходит с улицы. Соответственно 30 см² если забор воздуха происходит изнутри.
  • Также обязательно изучите документацию к котлу, наверняка там описаны требования для конкретно вашей модели котла.

Как расчитать вентиляцию в котельной?

Расчёт вентиляции котельной. Давайте разберёмся как правильно и грамотно произвести расчёт вентиляции в котельной, если речь идёт про частный дом. В расчёт входит очень много различных параметров, поэтому настоятельно рекомендуется обратиться за помощью к профессионалам. Если всё же есть желание произвести расчёт своими силами, то нужно замерить и знать следующее:

  • Объём котельной, как помещения
  • Соотношение высоты потолка и коэффициента увеличения кратности смены воздуха.
  • Входящая скорость воздуха в помещение
Расчёт диаметра вентиляционной трубы для котельной в зависимости от показателей.

Все вышеперечисленные данные необходимы для того, чтобы правильно просчитать какая труба нам понадобится для конкретного случая. Ниже приведена таблица расчёта диаметра вентиляционной трубы для котельной:

  • Если Вы хотите сделать естественную вентиляцию котельной самостоятельно, то в этом проблем нет. А вот что касается других типов вентиляции помещения, то намного правильнее будет обратиться к профессионалам. Что вообще такое естественная и принудительная вентиляция? Давайте разберёмся:

Виды вентиляции котельной: естественная и принудительная вентиляции

Самая простая вентиляция — естественная или приточная вентиляция в котельной. Для этого Вам достаточно прямо напротив котла проделать отверстие в стене с выводом на улицу. Диаметр трубы должен быть минимум 15 см. Труба укомплектовывается задвижкой, чтобы можно было регулировать ток воздуха. В чём основной плюс такой системы? Она очень проста, работает независимо от источников энергии. Однако из-за своей простоты она не позволит регулировать приток воздуха в автоматическом режиме. Кроме того, такая естественная вентиляция зависит от внешних факторов, например погодных условий. Поэтому, если у Вас котельная со сложной системой нагрева воды для разных целей, то лучше конечно устроить принудительную вентиляцию. Вентиляция котельной в частном доме, конечно может потребовать принудительного типа, но всё же для любой котельной нужна естественная вентиляция, чтобы обеспечивать подачу и забор воздуха в любых условиях, даже если отключат электроэнергию. Однако нужно помнить, что отверстие естественного забора воздуха должно быть на достаточном расстоянии от котла. Нельзя направлять воздух прямо на котёл, чтобы сквозняк шёл потоком прямо на котёл. Это как минимум не безопасно. Терморегуляторы для котлов отопления, конечно, могут решить эту проблему, но зачем лишний раз «напрягать» автоматику, если этого можно избежать?

Принудительная вентиляция. Чаще всего искусственная вентиляция делается как дополнение к естественной или же в случаях, когда создать естественную невозможно по определённым причинам. Такую систему создают из огнеупорных материалов, чтобы даже в экстренной ситуации при повышенных температурах ничего не прогорело внутри воздуховодов. Установка такого типа вентиляции требует профессиональных знаний, однако мы постараемся ниже разобрать основные моменты.

Принудительные вентиляционные системы или вытяжная вентиляция котельной

Искусственная вентиляция или климатические вентиляционные системы призваны изменять микроклиматическую обстановку в конкретных помещениях. В нашем случае это котельная. С учётом того, что в современных котлах установлены датчики, которые регулируют работу котла в зависимости от окружающих факторов, то поддержка микроклимата в котельной позволить не только обеспечить правильную работу котла, но и даже сэкономить. Такие системы представлены калориферами, фильтрами и вентиляторами, которые работают в кооперации. Среди таких систем различают такие типы:

  • Приточно-моноблочная. Комплекс, который может устанавливаться практически в любых помещениях.
  • Приточно-вытяжная. Приток и вытяжка воздуха в такой системе осуществляется механически, что позволяет регулировать температуру внутри помещения. Наверняка вы видели прототип таких комплексов в старых зданиях, когда из подвала раздаётся много шума. Конечно для дома эти системы не такие шумные, но всё же достаточно много создают неудобств. Поэтому устанавливаются в подвальных помещениях и преимущественно там, где нужна большая мощность котельного оборудования.

Вентиляция газовой котельной требует особенного внимания.

Вентиляция в котельной с газовым котлом — это отдельная история, ведь всегда где газ, там повышенная пожароопасность. Самый хороший и безопасный вариант — это турбированный котёл с двухконтурным коаксиальным выводом. В таком дымоходе по внешнему радиусу забирается воздух с улицы, а по внутреннему происходит выхлоп из котла. Кроме всего прочего, такой вывод повышает КПД котла, ведь при заборе воздуха, он уже прогревается благодаря тому, что по внутреннему радиусу происходит выброс горячего воздухе.

Вентиляционные системы — очень важная часть любой котельной, ведь прежде всего обеспечивает безопасность проживания в доме людей, осуществляя выброс вредных продуктов горения из дома наружу. Вентиляция в котельной — это также обеспечение котла для нормальной его работоспособности.

tverdo-kotel.com

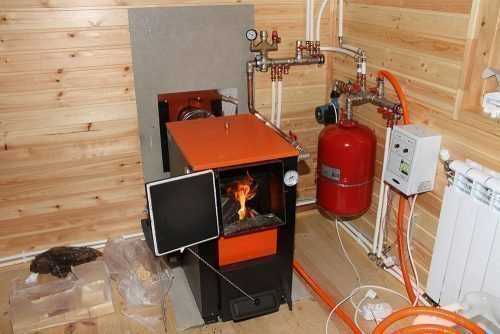

Вентиляция в котельной с твердотопливным котлом своими руками

Основная роль вентиляционной системы – обеспечение качественного воздухообмена в комнате, здании или в определенном участке. Применяются различные варианты, обеспечивающие проветривание построек. Важна и вентиляция котельной.

Для утилизации вредных газообразных веществ в котельной необходимо устанавливать вентиляцию

В помещении такого типа, как котельная, создается разрежение воздушного пространства, что может привести к обратной тяге. Поэтому устройство вентиляции играет важную роль среди оборудования в газовой котельной, т. к. утилизирует вредные газообразные вещества.

Почему вентиляция необходима?

Вентиляция в котельной частного дома позволяет своевременно и эффективно удалять летучие взрывоопасные газообразные вещества из помещения, делая безопасным пребывание человека не только в самой котельной, но и во всем жилище.

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели. Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна.

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Особенности проектирования устройства вентиляции

Перед началом строительства следует изучить все нормы СНиП, касающиеся не только расположения отдельного оборудования, но и необходимости использования вентиляционных систем.

К эксплуатации котельным оборудованием следует подходить осторожно, не пренебрегая правилами безопасности. Наиболее важной ее частью является вентиляционная система. Существует несколько вариантов схем, эффективных в целях обеспечения качественного проветривания, которые должны быть соблюдены нормами СНиП.

Для газового, твердотопливного и электрического котлов имеются свои строительные особенности, но некоторые факторы касаются оборудования любого типа. К ним относят:

  1. Приток воздуха осуществляется при помощи сквозного вентиляционного отверстия в стене или через специально установленные вентиляционные каналы.
  2. Вытяжка устанавливается вверху комнаты – на стене или потолке.
  3. Определение диаметра вентиляционных каналов следует проводить по соотношению 30 кв.см площади сечения трубы на 1 кв. мощности котла для всей системы. Если приток воздуха осуществляется через сквозное отверстие, на ту же пропорцию приходится 8 кв. см. площади сечения.
  4. Устанавливая вытяжку, следует создать дополнительное ревизионное окно для прочистки трубы котельной в частном доме. Его следует монтировать на расстоянии 25-35 см от места подключения вытяжки к вентиляционной шахте.

Обычная вытяжная вентиляция для некоторых типов оборудования является единственным доступным и дешевым вопросом обеспечения качественного микроклимата не только в самой котельной, но и во всем доме. Для других нужное проветривание достигается только в работе приточного элемента с вытяжкой. Причем обеспечивать газовый котел должен трёхкратный воздухообмен.

Повышенная кратность воздухообмена вентиляционных систем для газовых котлов вызвана тем, что такое оборудование в процессе работы сжигает большое количество кислорода, т. е. в процессе сгорания участвует воздух самой котельной. В плохо проветриваемой комнате очень быстро наступает снижение КПД котла. Это приводит к появлению обратной тяги.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

По отношению к газовым котлам предусматриваются нормы СНиП, по которым разрешено обустраивать котельную:
  • в отдельно стоящем здании;
  • на мансарде;
  • в пристроенной части дома;
  • в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность. Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Основные правила монтажа

Узнать информацию о том, какой воздухообмен должна обеспечивать вентиляция для помещений котельных, можно в правилах СНиП. В них изложены все нормы, которых нужно придерживаться при работе с газовыми котлами. Отдельного внимания к следующим:

  1. Вентиляция в котельной с газовым котлом необходима, а вытяжная труба монтируется под потолком.
  2. Можно сделать вентиляцию в котельной частного дома, работающую от естественной тяги или от механической.
  3. Минимальный размер воздушного канала для притока воздуха – 15 см.
  4. Для правильного пользования системой вентиляции на внутренней части приточного и вытяжного каналов устанавливается обратный клапан, который должен обеспечить движение воздушного потока только в одном направлении.

Если вы решили провести установку вентиляционной системы естественного типа своими руками, то необходимо позаботиться об максимально качественных предварительных расчетах.

Простая вентиляция иногда дает сбои. За час своей работы она обеспечивает полную смену воздуха в помещении не менее 3 раз. Если же создание обычной естественной схемы затруднено по каким-то причинам, то используются вентиляторы. Эти устройства создают необходимую тягу искусственным методом.

Другая важная часть работы отопительной и вентиляционной системы – это дымоход. Его конструкция и качество более чем на 70% влияют на эффективность проветривания. Даже для домашних котлов, которые установлены на кухне, следует знать, как правильно осуществить его строительство.

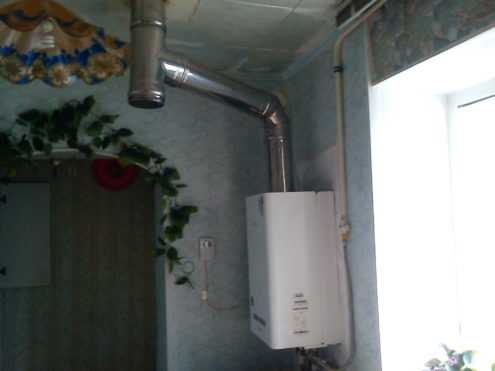

Дымоход — важная часть работы отопительной и вентиляционной систем

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

  1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
  2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
  3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Решив построить дымоход своими руками, следует воспользоваться правилами СНиП.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм. Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм.

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

  • напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
  • мощность работы устройства зависит от конструктивных особенностей воздушного канала;
  • для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха. Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно. Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

vozduhstroy.ru

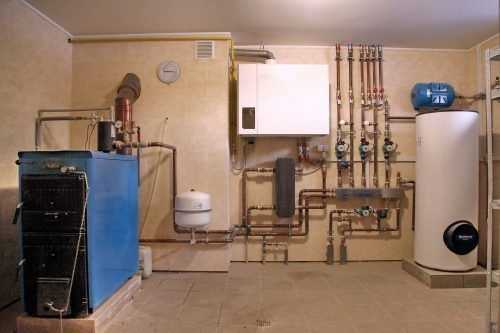

Котельная частного дома. Требования к обустройству котельной для твердотопливного котла. Вентиляция котельной

Твердотопливные котлы можно размещать только в отдельном помещении, а вопросы по организации дымоотвода и расположению дымовой трубы решаются на первом этапе составления проекта здания.

Основные требования к помещениям котельных для установки твердотопливного котла:
  1. Минимальная площадь котельного помещения 8 м2.
  2. Установка котла производится наиболее удобно для последующего проведения профилактики, осмотров и возможных работ по ремонту.
  3. Для котлов на твердом топливе рациональнее делать прочное надежное возвышение на основании, выше уровня помещения на 10 см.
  4. Вентиляцию требуется организовать комплексную – естественную и принудительную. Естественный воздухообмен осуществляется через окна и двери, нормативная кратность = 3. Минимальная площадь зазоров под входной дверью или окошек, забранных сеткой – 250 см2. Размеры вентканалов рассчитывают по параметрам котла – на один кВт мощности/ 8 см2 сечения канала.
  5. По освещению – минимум светопрозрачных конструкций на куб. метр объема котельной составляет 300 см2.
  6. В случае, когда котельную обустраивают в пристройке к зданию, разрешается два входа. Двери, ведущие в дом, должны быть термостойкими и отвечать требованиям пожарной безопасности.
  7. Для защиты от возгорания под топочным отделом пол застилают листовым металлом минимально 0,5*0,5 м, стены защищают асбокартонными листами. Помещение для котла строят из негорючих материалов (группа НГ)
  8. Дымоотвод организуют так же, как для печей. Минимальная высота дымовых труб пять метров, максимальное количество сгибов и поворотов – три. Размеры отверстий для выхода дыма назначают по техническим характеристикам котла, но не менее, чем диаметр выходного патрубка агрегата.
Вентиляция котельной для котла на твердом топливе

Естественный воздухообмен организуют щелевым проветриванием или посредством проемов для вентиляции, устраиваемых особым образом в ограждающих конструкциях. Воздушная тяга при этом естественная, и осуществляется благодаря физическим законам, а не специальным приборам. Располагают вентиляционные проемы в зависимости от положения котельной в здании по высоте – первый, цокольный этажи или полуподвал. Схемы вытяжки различаются по назначению высоты приточных отверстий и местоположению вытяжных решеток.

Для того, чтобы обеспечить хорошую тягу и нормальные условия для функционирования котельного агрегата, вытяжку (проем или вентилирующую трубу) располагают непосредственно над котлом. В этой области самое большое количество воздуха с низким содержанием кислорода, а также продуктов сгорания топлива. Тяга возникает быстрее при поступлении уличного воздуха из вентилирующего проема, расположенного на другой стороне помещения.

Естественная вентиляция имеет преимущества в простоте и дешевизне устройства, и при определенных погодных условиях весьма эффективна. Но слишком зависима от разницы температур на улице и в котельной, от атмосферного давления, от ветровых воздействий. Все эти факторы обуславливают нестабильность эффективного воздухообмена. Естественный процесс проконтролировать практически невозможно, как и сделать для него точные расчеты – слишком много неизвестных и переменных значений, или проще говоря, природных явлений. Но строительные нормы требуют, что при функционирующем котле на твердых видах топлива кратность воздухообмена была не меньше трех (полностью замена воздуха трижды за один час). Поэтому без дополнительной организации принудительной вентиляции с механическим побуждением в котельных не обойтись.

Для организации искусственной, или принудительной тяги необходимо вентиляционное оборудование – кондиционер и/или вентилятор, монтируемые во входных и вытяжных проемах. При установке одного из этих приборов, а не двух – экономятся средства, но максимальный эффект создания тяги и хорошая вентиляция возможны только по первой схеме: нагнетание плюс вытяжка. Данную систему проще настраивать и осуществлять ее контроль, при включении в схему контрольных приборов. Оптимизация режима тяги делается простой настройкой интенсивности.

Подбор вентиляторов делают в соответствии с габаритами и конфигурацией вентканалов, согласно строительным нормам. По необходимой производительности вентиляторы рассчитываются умножением геометрического объема котельной на установленную кратность воздухообмена (три раза за час) и на коэффициент запаса, или резерва, равный 1,15 – 1,30. Для примера: самая маленькая котельная должна быть по объему не меньше восьми кубов. 8 м3*3/час *1,3 = 31,2 м3/час. Получается, что с большим резервом по мощности будет оптимальным техническое оснащение с параметром производительности 30 м3/час.

В помещениях котельных обычно высокая температура при работе котла, поэтому приборы для котельных рекомендуют брать термостойкие, с медными или алюминиевыми кожухами.

Вентиляция с механическим побуждением работает на электроэнергии, что повышает затраты на обслуживание котельной. неплохую экономию может дать простая автоматизация вентсистем. КИПы (контрольно-измерительные приборы) и автоматика вентиляции обеспечат оптимальный режим тяги, не больше, чем нужно для установленного воздухообмена. контрольно-управляющий аппарат включит вентилятор одновременно с началом работы котельного агрегата и выключит аналогично – при прекращении работы котла.

Вентиляционные трубы монтируют в проемы для притока воздуха. Для усиления притока с улицы трубы поднимают выше уровня кровельного покрытия на 0,5-1,0 метра, это дает сильную тягу и помещение котельной намного быстрее очищается от продуктов сгорания и дымовых газов.

stroyfora.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
