Вентиляция в котельной с газовым котлом: требования и правила монтажа
СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.
Зачем нужна система циркуляции воздуха
В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам
Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.
Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.
Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.
Стандартные требования к циркуляции воздуха в котельной
Котельная может быть устроена с использование помещений, выделенных в виде:
- специальной технической пристройки;
- чердачного помещения;
- индивидуального помещение, отделенного от основной постройки;
- в отдельно отведенной комнате коттеджа.
В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.
Простая схема вентиляции — правильное направление воздуха
Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:
- квадратура кухни 15 м2;
- высота потолков 220 см и более;
- размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
- в окне должна быть форточка;
- двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
- котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.
Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.
Нормативная база при устройстве вентсистемы
Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:
- в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
- рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
- ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
- чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
- если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
- если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.
Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.
Особенности устройства дымохода в газовой котельной
Устройство вентиляции котельной с газовым котлом
Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:
- дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
- внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
- дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.
В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.
Принудительный тип вентиляции в котельной
Устройство вентиляции в подвальном помещении котельной
С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.
С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.
Естественная циркуляция в помещении с газовым котлом
Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.
Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.
Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.
Плюсы и минусы двух систем вентиляции
- принудительная вентиляция дороже в монтаже;
- при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
- естественная вентиляция не требует больших финансовых затрат;
- легкая в монтаже;
- не требует особого ухода;
- естественный воздухообмен зависит от погодных условий;
- принудительная вентиляция может справляться с большими площадями.
Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.
ventkam.ru
Требования к вентиляции в частном доме с газом снип
Многие частные дома сейчас отапливаются котлами, работающими на природном газе. Установка таких агрегатов должна производиться в специальных помещениях – котельных, с учетом ряда требований, оговоренных в санитарных нормах и правилах. Особое внимание при этом уделяется организации в них эффективной системы вентиляции.
Даже совсем небольшой объем угарного газа, выделяемого при сгорании топлива, может существенно ухудшить самочувствие человека. При отравлении этим соединением на первых порах наблюдается резь в глазах, сильные головные боли, беспричинная усталость. Впоследствии ситуация становится еще более критической. Человек начинает серьезно болеть, чувствуя себя все хуже и хуже. Кроме того, протечки природного газа, являющегося легковоспламеняющимся веществом, могут привести к пожару, взрыву и разрушению домостроения. Этих двух причин вполне достаточно для того, чтобы понять, насколько важна вентиляция в котельной. Она обеспечивает удаление потенциально небезопасных соединений из помещения и приток в него свежего воздуха.
Отсутствие вентиляционной системы в помещении, где установлен отопительный котел, также уменьшает производительность используемого оборудования. Оно бесперебойно функционирует лишь в случаях, когда продукты сгорания своевременно удаляются из котельной, а кислород постоянно поступает в нее. Если приток чистого воздуха в помещение недостаточный, газ в котле будет сгорать намного хуже. Это приведет к тому, что при одном и том же расходе топлива агрегат будет выдавать ощутимо меньше тепла.
Следующий момент. На внутренних элементах котла при плохой вытяжке скапливается копоть и гарь. Это становится причиной зарастания воздуховодов. Их диаметр со временем уменьшается, что приводит к затягиванию некоторого объема продуктов сгорания топлива в котельную и ухудшению тяги. Чтобы исключить риск образования всех перечисленных проблем, при проектировании и обустройстве котельной нужно соблюдать ряд требований. Тогда проблем с ее эксплуатацией не возникнет. В частном доме всегда будет тепло, а газовое оборудование станет служить долго без поломок и сбоев.

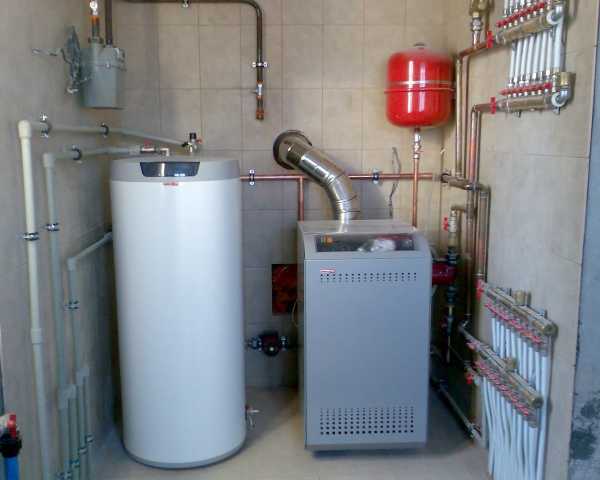

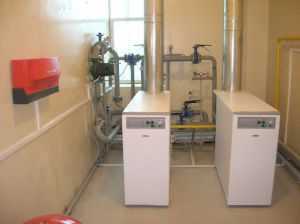

Специальное помещение с газовым котлом в частном домостроении обустраивается в обязательном порядке, если мощность отопительного агрегата превышает 30 кВт. Об этом говорит СНиП 2.04.05–91. Котельную можно организовать в отдельной комнате либо строении, на чердаке жилой постройки либо в пристройке к ней. При использовании природного газа допускается размещение оборудования в подвале. Если же котел работает на сжиженном топливе, обустраивать спецпомещение для установки агрегата на цокольном уровне дома запрещено.

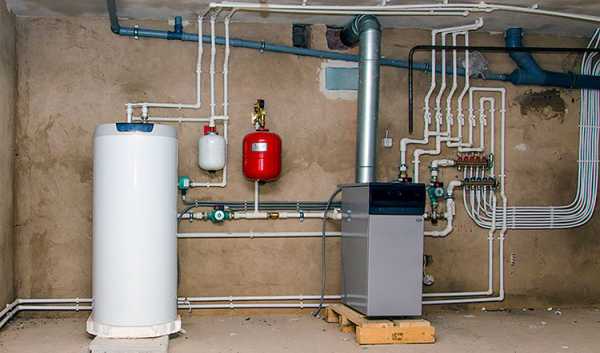

Газовое отопительное оборудование мощностью до 30 кВт разрешается устанавливать в любом помещении. Но при условии, что оно отвечает некоторым техническим требованиям.

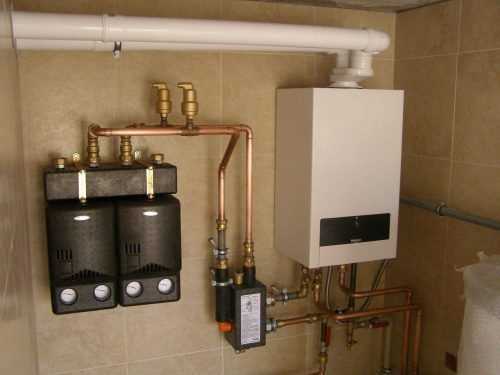

Маломощный котел можно монтировать в помещениях:
- с минимальной высотой от пола до потолочной поверхности 220 см;
- площадью 15 и более кв. м;
- с окнами, оснащенными форточками, которые свободно открываются;
- со специальными отверстиями для притока воздушных масс внизу двери, ведущей в помещение из соседней комнаты дома.
Кроме того, окна должны иметь размеры не менее 3 см² на каждый кубический метр площади помещения, а сам котел следует монтировать у негорючей стенки, выдерживая дистанцию между ней и агрегатом более 10 см.
С котельной разобрались. Теперь опишем нормы (обязательные к соблюдению) ее вентиляции по СНиП. Здесь необходимо знать следующее. Во-первых, приток воздуха из соседней комнаты обязан обеспечиваться продухами в двери, площадь которых составляет 30 и более кв. см. на кВт мощности отопительной газовой установки, с улицы – 8 и более. Во-вторых, выход вентиляционного воздуховода всегда монтируется на потолке. В-третьих, примерно на 0,3 м ниже основного вентканала следует размещать еще один. Этот спецвыход позволяет осуществлять регулярное обслуживание дымоотводящего тракта. В частности, очищать его от продуктов сгорания.
Существуют и другие требования к вентиляции. Они не менее важны, чем описанные выше. Вентсистему делаем полностью герметичной. Даже небольшая утечка копоти либо газа может стать причиной взрыва оборудования или ухудшения здоровья домочадцев. Герметичность воздуховодов обеспечиваем термоизоляцией. На все имеющиеся стыки наносим слой герметика, используя составы с повышенной стойкостью к открытому огню и повышенным температурам.
Расчет вентсистемы для бытовой котельной произвести сравнительно просто. Придерживаемся основного правила. Оно гласит: отток должен равняться показателю трехкратного воздухообмена, а величина притока определяется как сумма объема выделяемого при горении воздуха и определенной ранее величины оттока (немного подробнее об этом мы расскажем в следующем разделе). Если вы не дружите с математикой, доверьте расчет вентиляции специалистам. Им, кстати, можно заказать и составление точного проекта системы проветривания котельной. Руководствуясь им несложно обустроить своими руками любую по сложности вентиляцию.

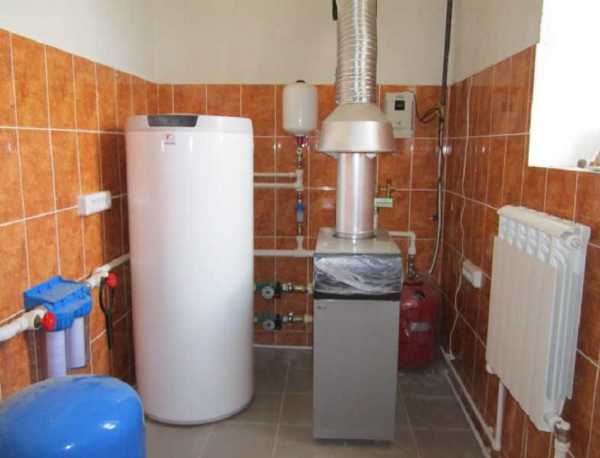

При расчете системы особое внимание уделяем определению характеристик дымохода вентсистемы. Его диаметр зависит от мощности отопительного агрегата. В большинстве случаев сечение дымохода берут таким:
- 17 см – при мощности 40 кВт;
- 13 – 30 кВт;
- 12 – 24 кВт;
- 19 – 55 кВт;
- 22–23 см – 80–100 кВт.

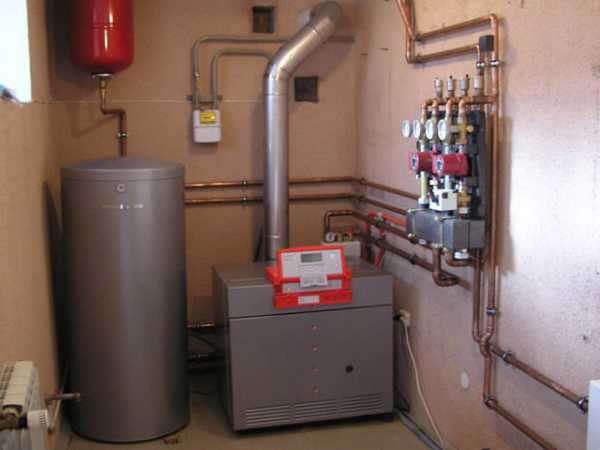

Высота трубы дымохода берется такой, чтобы ее конец выступал на 3–5 м над кровельным коньком. Обратите внимание! При установке дымохода допускается делать максимум три изгиба либо поворота на всем его протяжении. Оптимальный материал для изготовления этой конструкции – нержавейка или оцинкованная сталь.

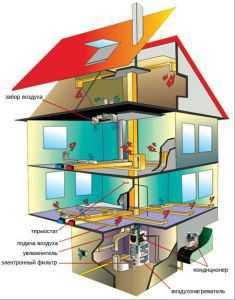

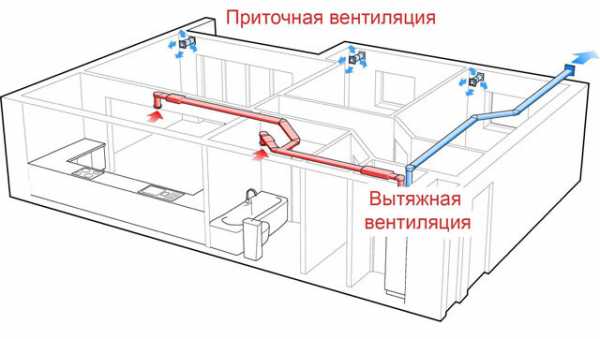

СНиП позволяют организовывать в интересующих нас помещениях вентиляцию трех типов. Первая – естественная, обустраивается при мощности котла, использующего для работы газ, до 30 кВт. В этом случае приток воздуха осуществляется по каналу сечением около 15 см. Его монтируем строго за топливной камерой агрегата. В продух мы устанавливаем патрубок из пластика, выход вентканала на улице оснащаем стальной сеткой. Она предохраняет систему от попадания в нее мусора, мелких грызунов. Изнутри на канал монтируем обратный клапан. Он не позволит воздуху уходить наружу.

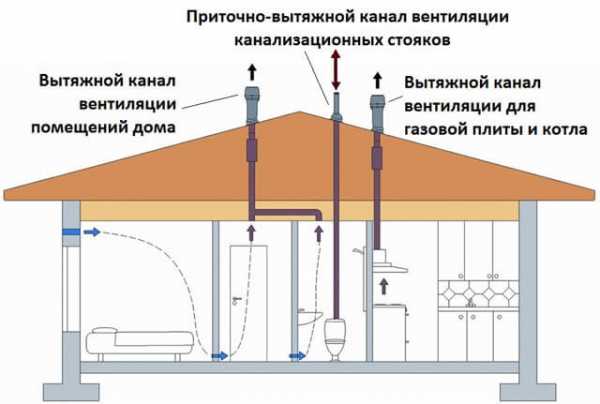

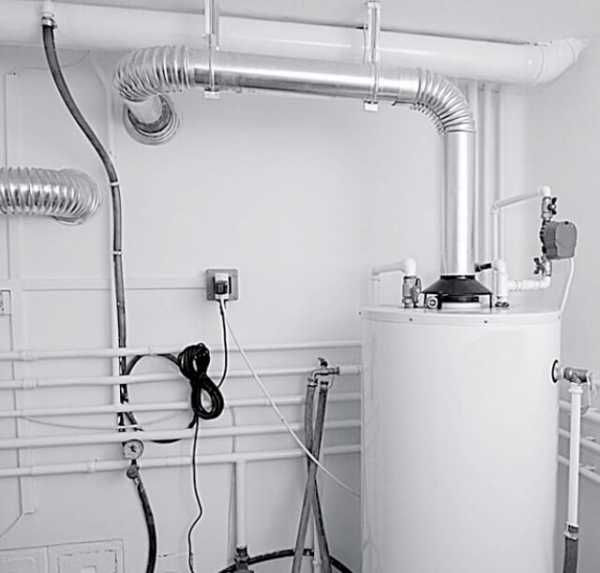

Вытяжка (вторая труба) устанавливается над отопительным устройством. Обратным клапаном можно оснастить и ее. Тогда через вытяжку воздух не будет попадать в котельную. Над этой трубой ставим колпак для защиты канала от осадков. Простейшая вентиляция готова. Как видим, все просто. Не нужно выполнять никаких расчетов, составлять сложные схемы и так далее. Но, к сожалению, такая система крайне неэффективна в эксплуатации. Качество воздухообмена в ней зависит от множества случайных факторов – силы ветра, наружной температуры, давления. По сути, контролировать ее работу невозможно.
Второй тип вентиляции – искусственный, предполагает использование механической тяги. Функционирует подобная система за счет специальных вентиляторов. В большинстве случаев применяются канальные устройства. Их подбирают с учетом сечения устанавливаемых вентиляционных каналов.
Искусственная приточная вентиляция организуется исключительно после проведения соответствующего расчета. Самый простой его вариант следующий. Для определения объема воздуха, заменяемого в помещение за 1 час, нам требуется:
- умножить длину котельной на ее ширину, а затем и на высоту потолков;
- умножить полученное значение на 3 (требуемая кратность воздухообмена).
На основании полученного результата подбираем необходимый диаметр вытяжки и приточной трубы (они будут одинаковыми).
В редких случаях при организации газовой бытовой котельной используется схема смешанной вентиляции. Она представляет собой комбинированную систему. В ней сочетаются элементы искусственной приточной вентиляции и естественной. Обустраивается она с учетом уже изложенных нами требований.
Последний совет. Повысить экономичность и эффективность использования искусственных систем позволяют автоматические комплексы. Они подключаются к котлу и вентиляторам и запускают последние при включении отопительного агрегата. Пока в топке горит газ, вентустановки работают. Как только котел останавливается, прекращают функционировать и вентиляторы.

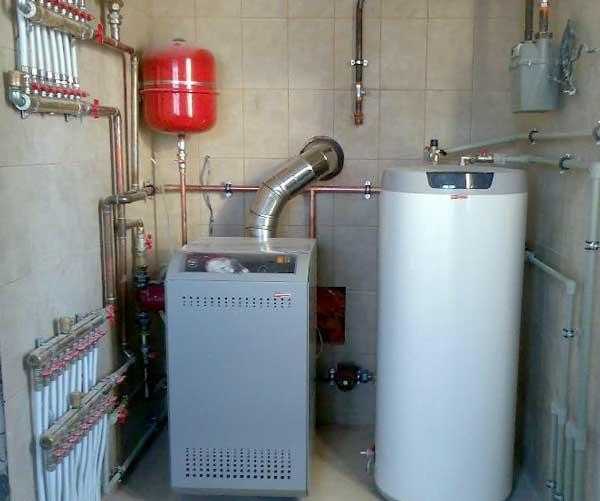

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.
Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.
Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.
Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.
Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.
Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.
Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.
Котельную разрешается оборудовать:
- в пристройке к коттеджу;
- на чердаке;
- в отдельном строении;
- в специально отведенной комнате.
Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.
Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:
- площадь от 15 кв. метров;
- высота потолков минимум 2 м 20 см;
- площадь окон от 3 кв. см на 1 кубометр объема помещения;
- окно открывается или снабжено форточкой;
- для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
- оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.
Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.
Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.
- В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
- Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
- Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
- Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
- приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
- приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.
С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

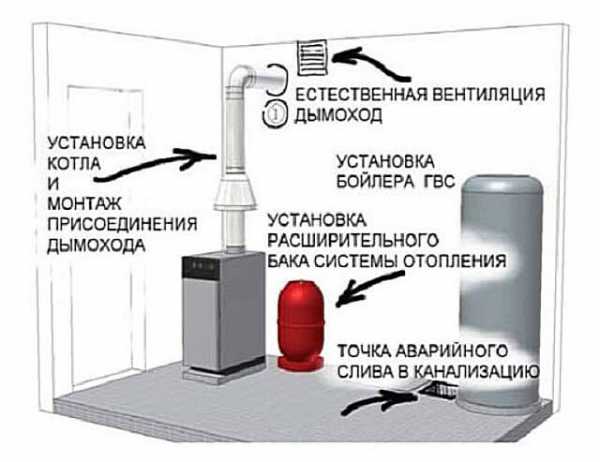

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.
Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

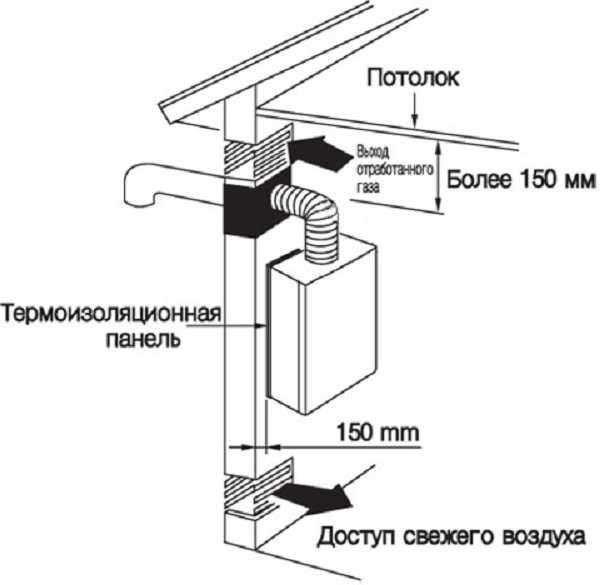

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.
Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.
Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.
СНиП вентиляции в котельной разработаны и для дымоходов:
- Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
- Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
- Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
- при мощности котла 24 кВт – диаметр 120 мм;
- при 30 кВт – 130 мм;
- при 40 кВт – 170 мм;
- при 55 кВт – 190 мм;
- при 80 кВт – 220 мм;
- при 100 кВт – 230 мм.
Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:
- сечение трубы для дымохода указывается в паспорте котла;
- дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
- дымоход должен иметь не более трех поворотов или изгибов.
Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.
Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.
При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.
Простейший метод расчета своими руками вентиляции котельной частного дома:
(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:
Ш – ширина помещения, В – высота потолков, Д – длина помещения.
Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.
Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.
Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.
В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.
Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:
11 Апр 2019 admin 5erp-mta.ru
Вентиляция для газового котла в частном доме: требования, схема
.
Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.
Вентиляционная система в частном доме для газового котла — это необходимость
Обязательно соблюсти требования по воздухообмену, чтобы эффективно выводились продукты горения, постоянно поступал свежий кислород. Вентиляция для газового котла в частном доме имеет свои особенности устройства и функционирования.Общая информация о котлах, их размещение
Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.
Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.
В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.
К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:
- Площадь не менее 4 кв. м.
- Объём помещения не менее 8 куб. м.
- Высота потолка не менее 2,2 м.
- Ширина входного проёмы не менее 80 см.
- Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
- Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
- Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.
Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.
Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

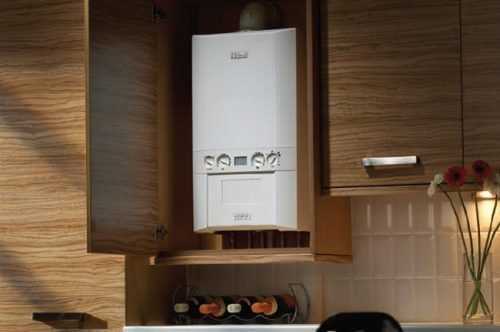

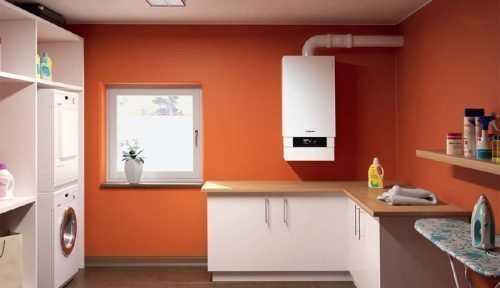

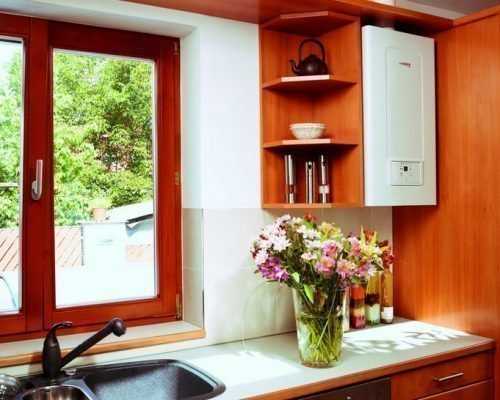

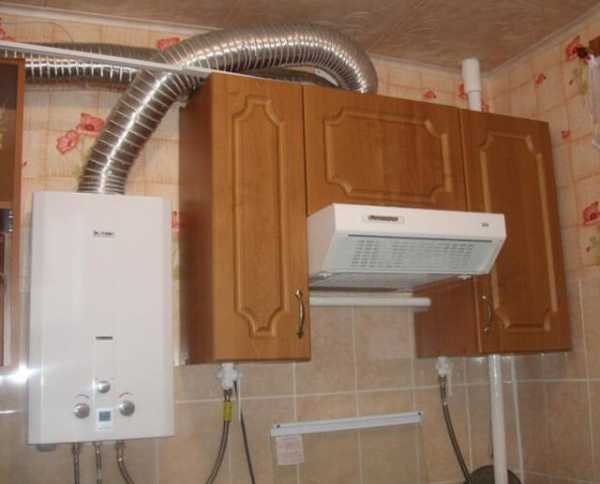

Настенный газовый котел можно разместить в кухне
Какие задачи решает воздухообмен:- Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
- Создаются оптимальные условия для эффективной работы оборудования.
- Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.
Классификация вентиляционных систем, которые используются в большинстве частных домов:
- По принципу создания тяги: естественная или принудительная.
- По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
- По конструкции: канальная или целостная, не имеющая каналов.
Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:
- Мощность прибора, его функциональные особенности.
- Площадь помещения.
- Нагрузка на котёл (частота использования).
- Наличие окон, дверей.
- Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).
Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

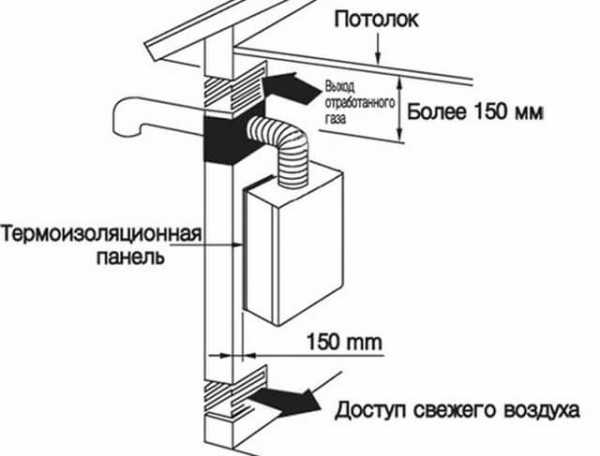

Вентиляция для котла: её параметры и схема

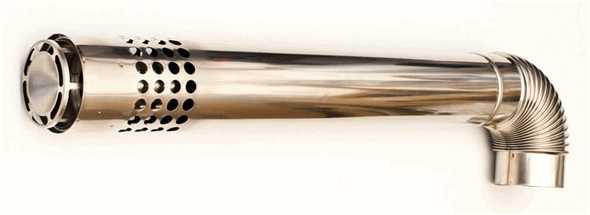

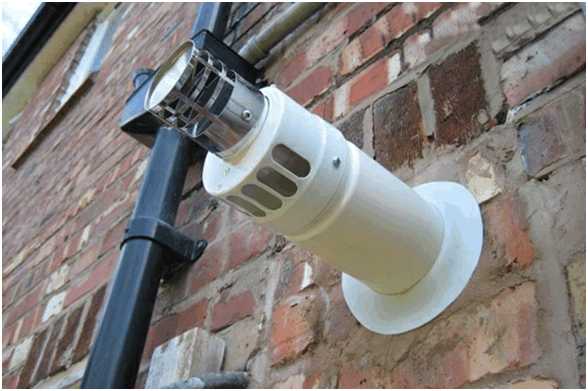

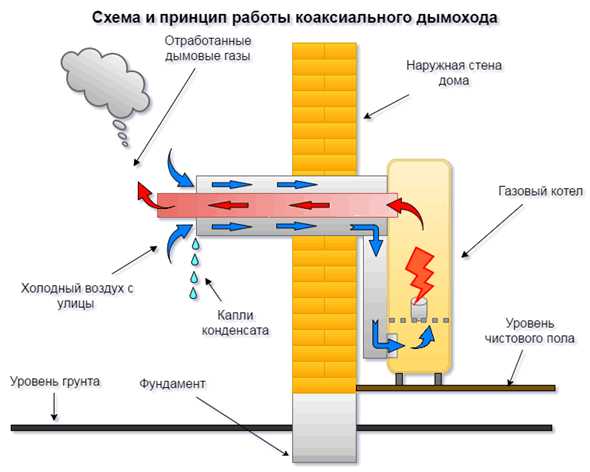

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.
Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.
Нормативы при установке газового котла и обустройстве вентиляции:
- К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
- Вентиляционный канал должен быть герметичен.
- Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
- Система должна состоять из негорючих материалов.
- Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
- Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.
Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:
- Пространство от горизонтальной трубы до потолка не менее 20 см.
- Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
- На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
- Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
- Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
- Расстояние от поверхности земли до трубы – не менее 20 см.
Требования к вентиляции для котлового прибора с открытым горением:
- Оборудуется канал для выведения дыма.
- Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

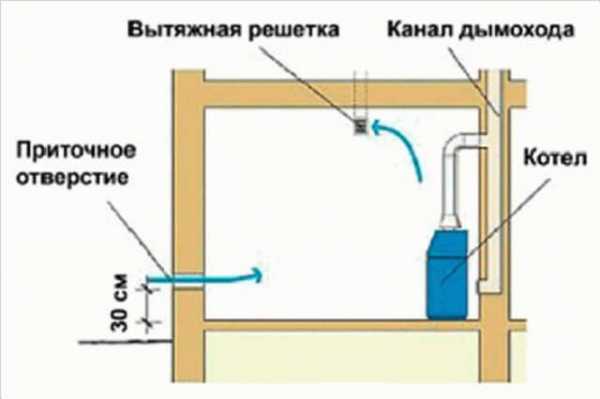

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.
Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.
Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.
Диаметр воздуховода рассчитывается исходя из мощности котла
Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.Пример расчёта параметров воздухообмена:
- Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
- Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
- Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
- Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.
Дымоход может быть оборудован различными способами:
- Выход горизонтально в стену.
- Выход в стену с изгибом и подъёмом.
- Вертикальный выход в потолок с изгибом.
- Прямой вертикальный выход через кровлю.

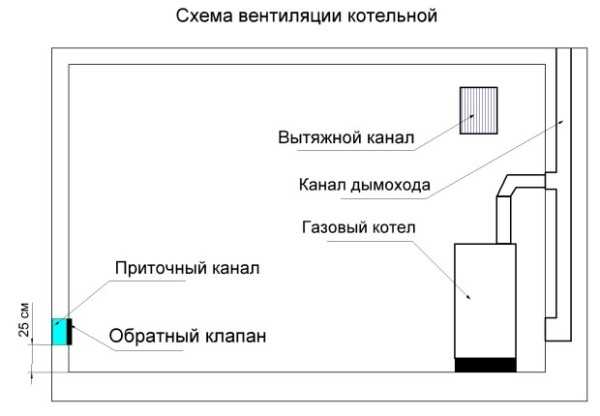

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:
- газовый котёл;
- угловой коаксиальный отвод;
- коаксиальная труба;
- отводчик конденсата;
- фильтр;
- защитная решётка;
- горизонтальный и вертикальный наконечники;
- накладка на крышу.
Рекомендации при обустройстве воздухообмена
Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:
- Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
- Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
- Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.
Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:
- На месте приточного канала отмечается нужный размер.
- По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
- С уличной стороны труба закрывается решёткой.
- На стене в помещении монтируется обратный клапан.
Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.
vozduhstroy.ru
Вентиляция дома СНиП нормы и требования для устройства
Виды жилых зданий
Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.
Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.
А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.
Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.
Сюда же причисляют интернаты, общежития и гостиничные комплексы.
Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.
Снабжение воздуха
Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.
В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой. Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей. Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.
С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах. Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.
Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.
Вентиляция снип нормы
Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали.
Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:
А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России.
Базовый список.
Своды правил:
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»
СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.
СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.
СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.
Государственные стандарты:
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования
Санитарные нормы и правила:
СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»
Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.
Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»
Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.
В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.
Вентиляция в многоквартирном доме снип
Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.
При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.
Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.

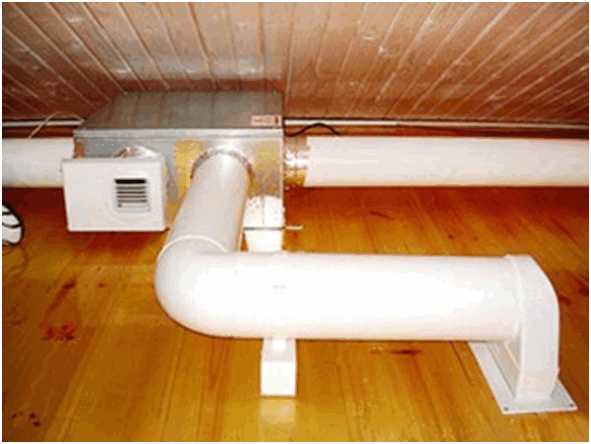

Вентиляция снип частный дом
Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.
Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления. Особое внимание уделяется соответствие по шуму.
Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.
vent-vozduh.ru
вентиляционный канал, воздуховод, вентканал в помещении с газовым котлом
Содержание:
В помещении, где сгорает природный газ, постепенно увеличивается концентрация угарного газа. Когда человеку приходится постоянно находиться в такой атмосфере, развиваются опасные болезненные симптомы: головокружение, различные аллергические реакции. Со временем они переходят в тяжёлые заболевания. При утечке газа создаётся взрывоопасная ситуация. По этой причине всюду, где стоит газовое оборудование, имеется вентиляционная система.
Для чего нужна вентиляция
Для того, чтобы газ горел, ему требуется постоянная подача кислорода. Если его не будет хватать, в атмосфере аккумулируется большое количество продуктов горения, очень опасных для жизни. Качество пламени при этом изменяется. Огонь окрашивается в жёлтый цвет и выделяет обильную копоть. При этом КПД котла или плиты заметно снижается, так как объём сгораемого газа остаётся прежним, а тепловой энергии от него исходит гораздо меньше.
Газ представляет угрозу взрыва, когда происходит его утечка. Это может случиться не только при поломке оборудования. Порыв ветра из окна может внезапно затушить огонь на газовой конфорке. Иногда рассыхается шланг подачи газа, и на нём появляются трещины.
Вентиляция для газового котла в частном доме — это залог безопасности при эксплуатации агрегатов, работающих на природном или баллонном газе. Исправная вентиляционная шахта в многоквартирном доме может спасти жизнь жильцам при неисправности газовых плит.
Особенности вентиляционной системы зависят от особенностей здания, куда она вмонтирована. Важен тип оборудования, которое будет использоваться, мощность, пропускная способность и другие параметры, характеризующие интенсивность горения природного газа. Диаметр трубы вентиляции для газового котла зависит от модели агрегата.
Требования к вентиляции в котельной
Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.
К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:
- К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
- В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.
На заметку. Для стабильной работы газового агрегата воздух должен поступать в котельную в троекратном объеме. Это принимают во внимание при расчёте размеров вентиляционного канала для газового котла.
Виды вентиляционных систем для газового котла
Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:
- Естественные и механические;
- Вытяжные, приточные и комбинированные, исходя из их предназначения;
- Канальные или бесканальные по конструктивным особенностям.
Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:
- наличие вентиляционной шахты для вывода угарного газа на улицу;
- монтаж общей системы вытяжной вентиляции;
- наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).
На заметку. Когда котельная герметичная, установка специальной системы притока воздуха обязательна.
При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.
Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.
Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.
Как работают вентиляционные системы
Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:
- Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.
- Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
- Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
- При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.
Вытяжная вентиляция для кухни с газовым котлом
Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.
Для монтажа вытяжной вентиляции понадобятся:
- вентилятор, оснащённый обратным клапаном;
- вентиляционная решётка;
- вентиляционная труба для газового котла соответствующего диаметра.
Этапы выполнения монтажа:
- Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
- Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
- С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
- Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
- Устанавливают вытяжной вентилятор.
- Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.
Установка приточной вентиляции
Приточная вентиляция требуется для того, чтобы не просто дать возможность зайти воздуху с улицы, но и отфильтровать его, охладить или согреть по ситуации.
В квартирах и частных домах ставят оборудование небольшой мощности. Такая система тихо работает и создаёт комфортные условия для жизни. Современные воздуховоды хорошо вписываются в интерьер.
Простейшим способом организации этой системы является установка приточного вентилятора.
Делается это по схеме аналогично монтажу вытяжного вентиляционного прибора.

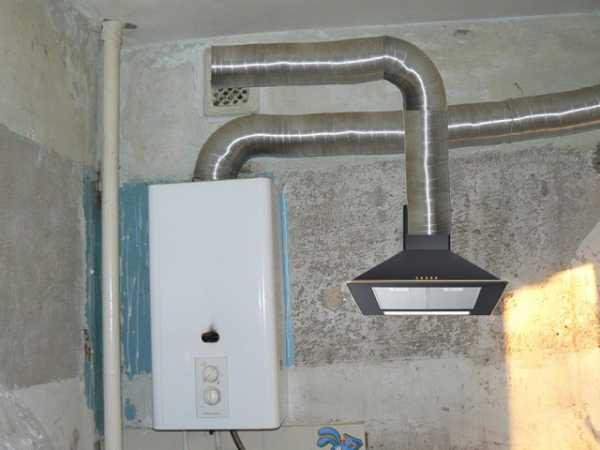

Как сделать вентиляцию для газовой колонки
Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

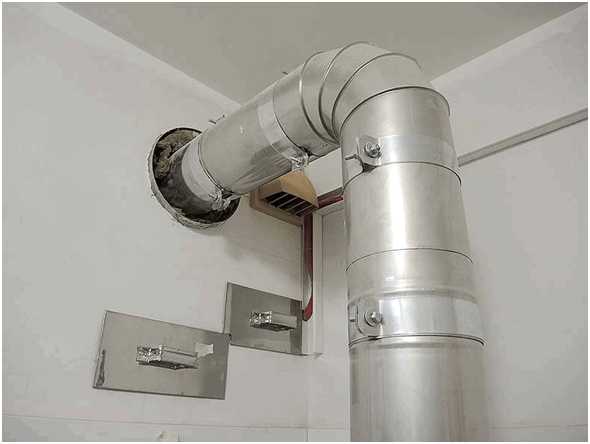

Комплект дымохода для газовой колонки включает следующие элементы:
- колпак, защищающий конструкцию;
- проходной патрубок, которым отделяют трубу от стены;
- крепёжные элементы;
- переходники от трубопровода к колонке;
- смотровое окно для проверки состояния дымоходной системы;
- ёмкость для сбора конденсата.
Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.
В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.
Монтаж дымохода выполняют согласно нормативам СНиП:
- у газовой колонки должен быть отдельный дымоход;
- труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
- материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
- дымоходная труба не должна провисать, крепёж должен быть жёстким;
- когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
- для хорошей тяги дымоход ставят вертикальным способом;
- конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.
Этапы монтажа дымохода:
- В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
- Внутри помещения прикрепляют отвод от колонки.
- Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
- По всей высоте стены равномерно распределяют крепёжные элементы.
- После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
- На верхнюю часть трубы одевают укрывной зонт.
- В нижней части трубы следует оборудовать сборник для конденсата.
- Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.
На заметку. Перед монтажными работами, связанными с вентиляцией в котельной, нужно изучить нормативную документацию к газовому агрегату. В ней содержится полезная информация по обеспечению нормального функционирования оборудования.
Устройство вентиляции в кухне с газовой плиткой
Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.
Требования СНиП 42-01 для помещений с газовой плитой следующие:
- высота потолков не менее 220 см;
- наличие вентиляционного отверстия или окна с форточкой;
- просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.
Как организовать отток воздуха

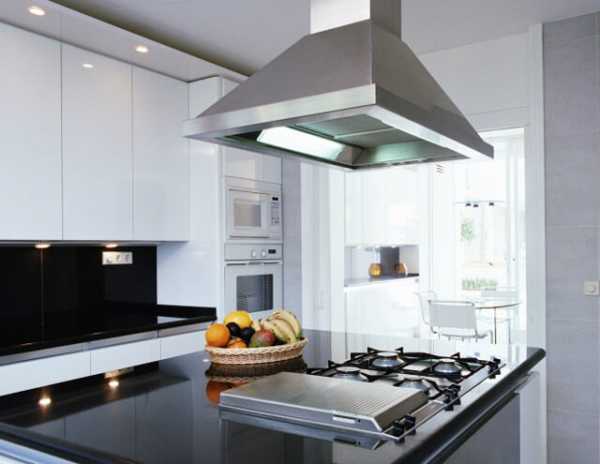

Самый эффективный способ и наиболее распространенный — монтаж вытяжки над плитой. Это устройство оснащено вентилятором, который вытянет дым и угарный газ. С помощью вытяжки осуществляется принудительная вентиляция в кухонной зоне.
В продаже имеются два вида вытяжек:
- Выполняют функцию фильтрации и рециркуляции воздушных масс. Такое оборудование не является частью вентиляционной системы, так как оно не принимает участие в воздухообмене.
- Выводят отработанные газы наружу. Обеспечивают полноценный вывод загазованного воздуха. Его сменяет поток свежего воздуха с улицы.
На заметку. Когда в кухне, где стоит газовая плита, окна пластиковые, системе приточной вентиляции нужно уделить особое внимание.
Как высчитать мощность вытяжки:
М=Ох10, где О — объём воздуха в помещении. Высчитывают его по следующей формуле:
О=HхLхS, где H — высота потолков, L — длина, S- ширина помещения.
По нормативам в многоквартирном доме запрещено подключать вытяжку в вентиляционную общедомовую шахту, целиком перекрывая отверстие. Дело в том, что при отключенной вытяжке вентиляция не будет выполнять своё предназначение. Проблему решают специальные вентиляционные решетки для двух каналов.
Как организовать приток воздуха
Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.
Типы приточного оборудования:
- Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
- Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
- Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.
Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.
teplospec.com
Все о вентиляции газового котла в частном доме
Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.
Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.
Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные газовые водогрейные котлы — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.
Основные требования к вентиляции газо-нагревательного оборудования
Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.
Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.
Для чего нужна вентиляция газового котла
Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.
Отсутствие нормальной вентиляции также существенно отражается на производительности отопительного газового котла. Только постоянный приток необходимого объёма воздуха обеспечивает нормальное горение топлива в камере сгорания. В результате недостаточной эффективности вытяжки топливо хуже горит, соответственно уменьшается выделение тепла и повышается расход газа.
Важно! Для мощных газовых котлов напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.
Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.
Основные требования к оборудованию вентиляции в помещении-котельной
К зданию, запланированному к оборудованию автономным газовым отоплением, предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):
- в отдельно стоящем строении;
- в пристройке к основному зданию;
- на чердаке;
- в цокольном этаже дома.
Важно! Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.
Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.
Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или на кухне. Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.
Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.
Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.
Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:
- минимальная площадь – 4 м кв.;
- объём помещения — свыше 8 м куб;
- высота потолков — от 2200 мм;
- ширина двери — не менее 80 см;
- наличие в помещении открывающихся окон;
- устройство специальной постоянно открытой продушины;
- площадь остекления должна превышать 0,05 м2 на 1 м3 помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях — СНИП 31-03-2001).
Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.
Важно! Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см2 площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см2 площади её сечения.
Основные виды вентиляции для работы газовых котлов отопления
Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:
- естественная;
- принудительная.

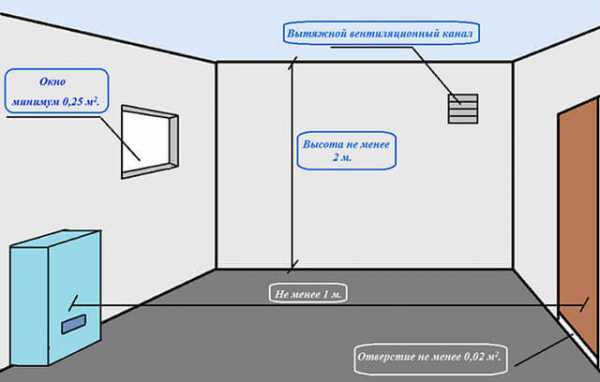

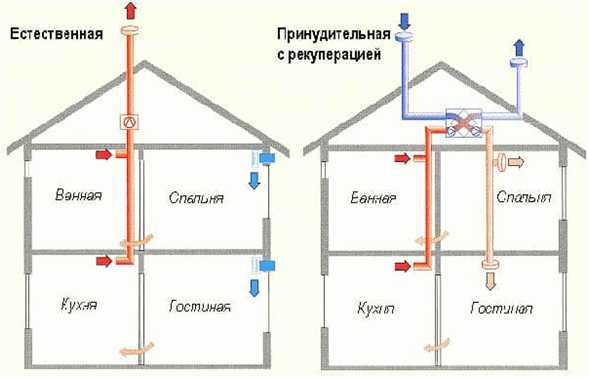

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.
Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.
Естественная вентиляция
Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.
Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.
Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.
Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.
На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.
Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.
Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.
Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.
Принудительная вентиляция
Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.
Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.
Габариты помещения котельной:
- длина – 3,0 м;
- ширина – 2,0 м;
- высота – 2,2 м.
Перемножением параметров определяем объём помещения:
3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.
За час воздух в котельной должен смениться трижды, поэтому:
14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:
42 х 1,4 = 58,8 (м куб/час).
Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.
Следует знать, что интенсивность приточной вентиляции
Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.
znatoktepla.ru
Вентиляция в котельной частного дома с газовым котлом — требования, нормы
Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются.
Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем.
Продуманное вентилирование в котельной один из самых…
Устройство вентиляции в котельной частного дома и как ее правильно установить
Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.
Необходимость и функции вентиляции в котельной частного дома
Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.
Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.
Профессиональный монтаж вентиляции в котельной частного дома:
- Продлевает срок службы на более длительный период эксплуатации;
- Создает в доме хорошие климатические условия для проживания;
- В помещении всегда находится достаточный объем кислорода;
- На стенах не появляется сырость и плесень;
- Меньше концентрация продуктов горения;
- Котел работает с высокой отдачей.
Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная конце
derevyannie-doma.com
