Требования к вентиляции котельной в частном доме: Вентиляция котельной

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Содержание

1. Нужна ли вентиляция в газовой котельной
2. Требования к вентиляции в частном доме с газом
3. Нормы вентиляции газовой котельной по СНиП
4. Естественная вентиляция с газовым котлом
5. Дымоход для вентиляции газовой котельной
6. Искусственная вентиляция котельной

Нужна ли вентиляция в газовой котельной

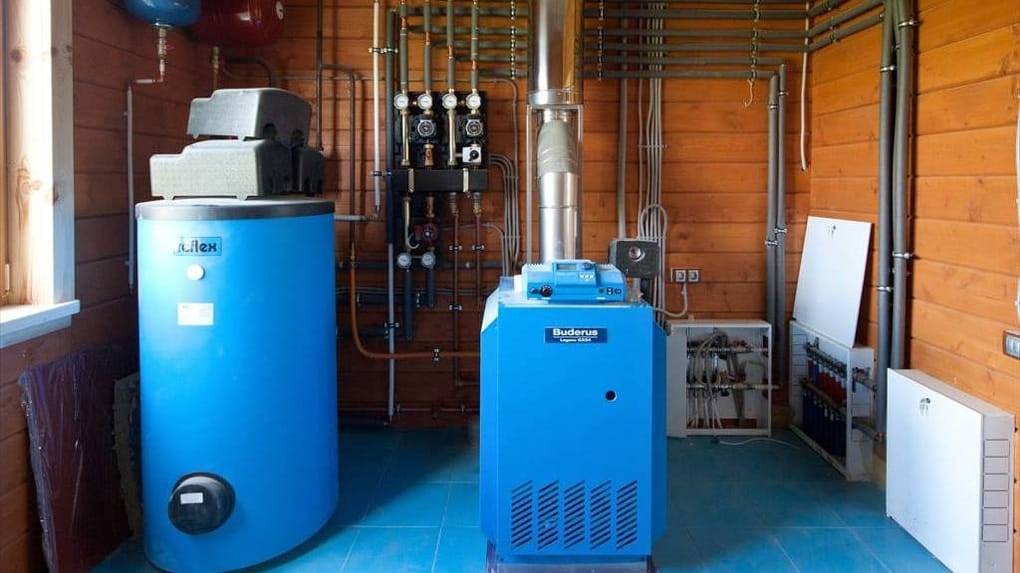

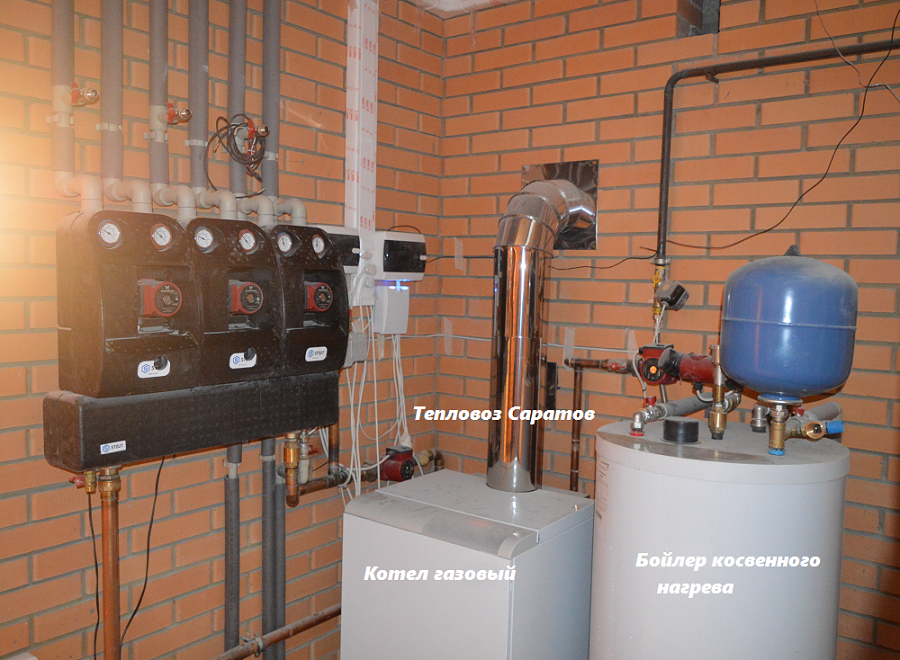

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

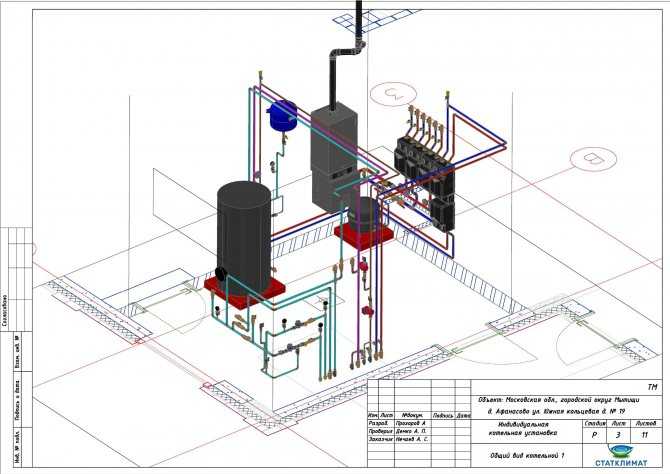

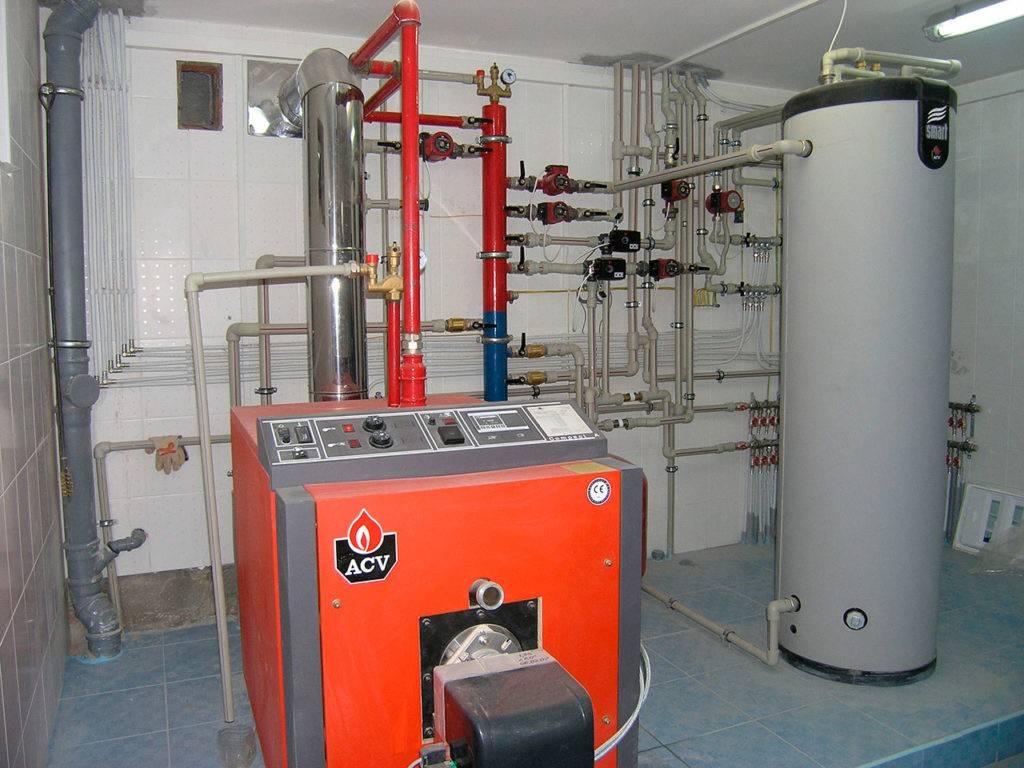

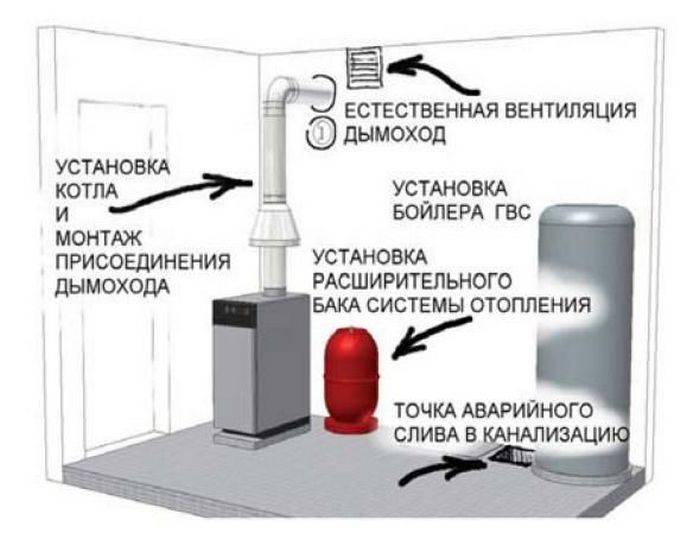

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

настенный газовый котел

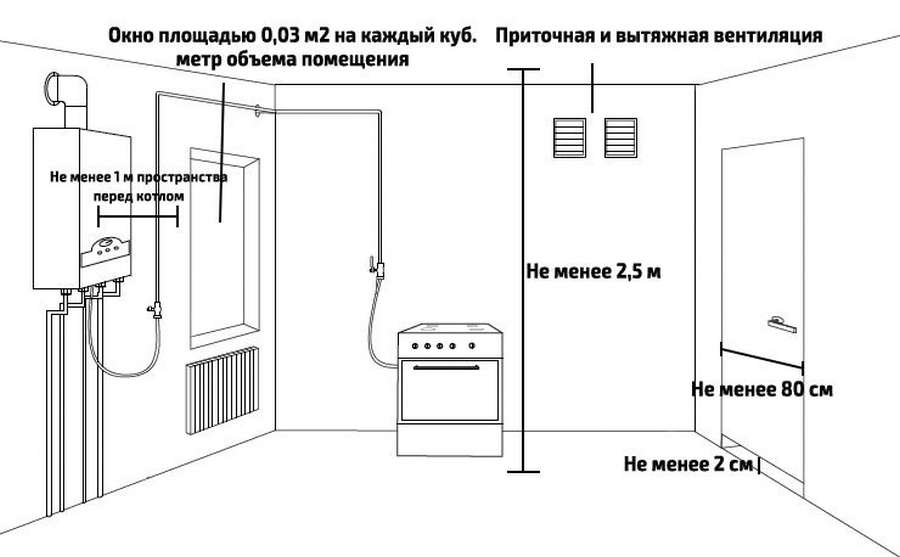

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

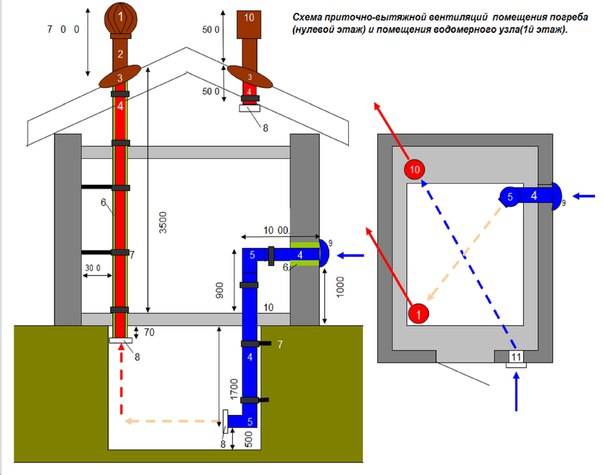

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

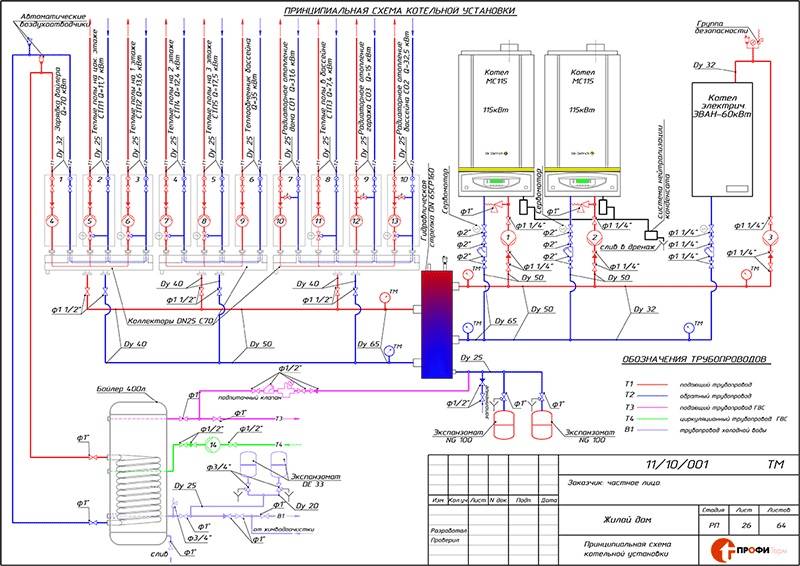

система вентиляции и отопления

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

• 1 Назначение вентиляции
• 2 Требования к вытяжке по закону
• 3 Виды вентиляционных систем
  • 3.1 Естественная
  • 3.2 Принудительная
• 4 Расчет необходимого воздухообмена вытяжки для газового котла в частном доме
• 5 Как выполнить вентиляцию топочной
  • 5.1 Схема
  • 5.2 Инструменты и материалы
  • 5.3 Монтаж вентиляции
• 6 Эксплуатация

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th460.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

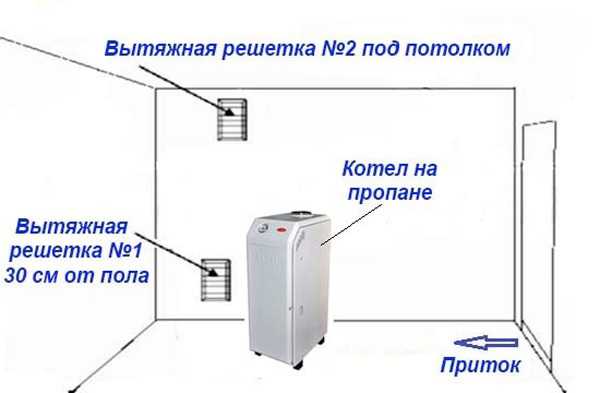

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К – кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала – 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

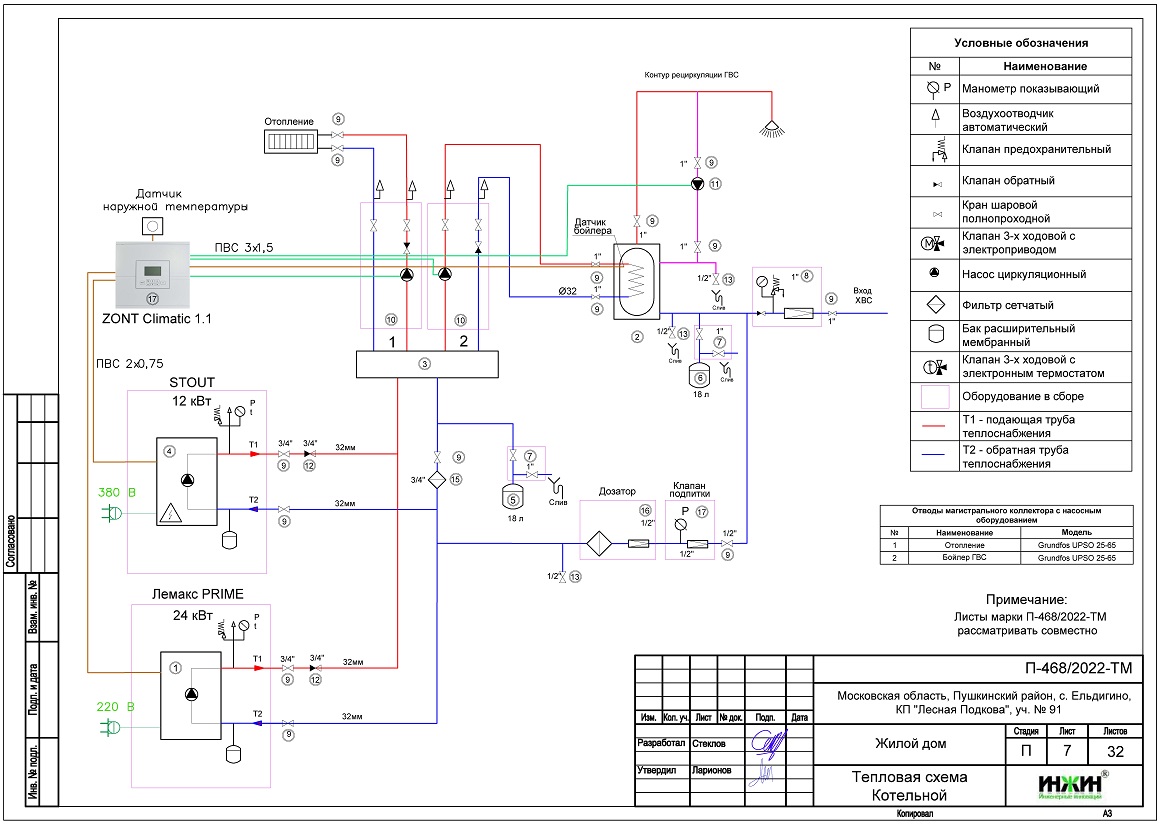

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий – в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

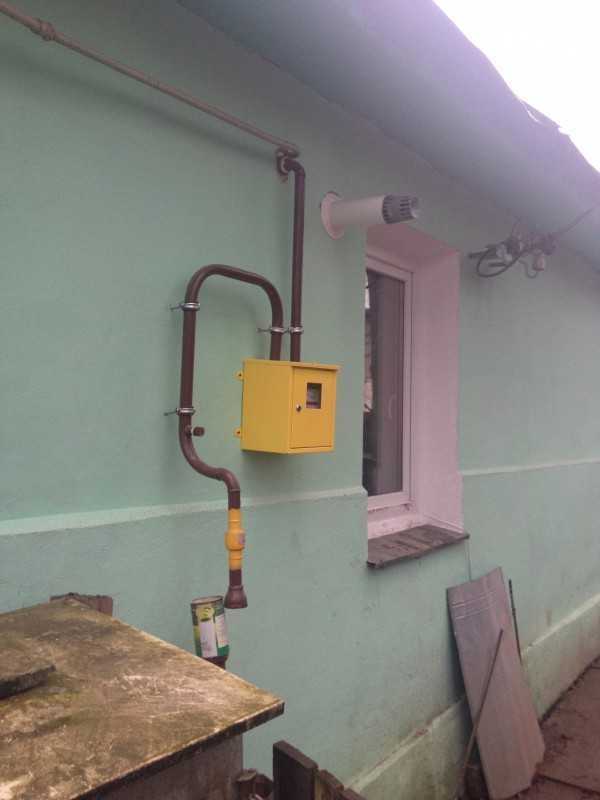

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок – 0.6, а при большей температуре – 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg. freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Требования к вентиляции в котельной в частном доме

Содержание

• 1 Требования
• 2 Естественная вентиляция
• 3 Принудительная вентиляция
• 4 Современное решение воздухообмена

Вентиляция котельной в частном доме является важной технической необходимостью. Во время горения любого вида топлива в котле происходит поглощение кислорода, содержащегося в воздухе и необходимого для поддержания работы оборудования. Постоянный приток свежего воздуха в отопительное помещение — важное условие. Как правило, котельное оборудование размещают в закрытых пространствах частного дома (подвале, пристройке, чердаке) с малой площадью, где соблюдение требований общей и пожарной безопасности должны быть на высшем уровне.

Требования

Приточная вентиляция котельной предотвращает образование обратной тяги и попадание в воздух угарного газа и других продуктов сгорания. Она должна быть правильно спроектирована на основе математических расчетов для конкретного помещения и оборудования. Угарный газ даже в минимальных концентрациях оказывает негативное влияние на состояние здоровья жильцов.

Нормативные требования для закрытой котельной в частном доме, оснащенной оборудованием с камерой сгорания, установлены СНИПами.

• Вне зависимости от вида, размера котла и его топлива, приток воздуха в котельной должен быть трехкратным.
• Высота строения с газовым котлом должна быть более 6 метров; при понижении высоты на метр приток воздуха необходимо увеличить на 25 %.
• Естественная вентиляция может осуществляться через специальные отверстия с улицы или смежного помещения; при недостаточной циркуляции необходимо установить дополнительный принудительный воздухообмен.
• Скорость движения воздуха по водоотводным каналам должна составлять не менее 1 м/сек.

Естественная вентиляция

Воздухообмен в техническом помещении с отопительным прибором может быть естественным. Он прост в исполнении. Для этого на противоположной стене от котла делают приточный канал (диаметр до 20 см, на высоте от пола около 30 см) с выводящей на улицу трубой. Отверстие в стене закрывают специальной защитной решеткой. Вытяжной канал  располагается в верхней части помещения, оборудуется отдельной трубой для оттока воздуха наружу дома. Такой вариант вентиляции лучше всего подойдет для котлов с закрытой камерой сгорания: работает постоянно, не требует специальных приспособлений и  электроэнергии, но регулировать приток и отток воздушных потоков невозможно.

Варианты воздухообмена в котельной зависят от площади помещения и количества установленных котлов, их мощности. Для некоторых видов газовых котлов приточный воздуховод (окно площадью 0,25 м. кв.) устанавливают рядом с открытой камерой сгорания для постоянного притока чистого воздуха, а вытяжка располагается над котлом для отвода летучих продуктов сгорания. Если камера газового котла закрытого типа, то приточные отверстия не требуются.

Расчет естественной системы вентиляции в частном доме с котельной зависит от трех факторов: площадь и объем помещения, скорость циркуляции воздуха, высоты потолка. Чтобы выбрать нужный размер диаметра вентиляционных воздуховодов, сначала определяют объем помещения (произведение площади на высоту комнаты), затем, учитывая требование 25 % увеличения притока воздуха при понижении уровня потолка от 6 метров, рассчитывают величину воздухообмена. Полученный результат умножают на объем помещения и получают необходимый объем воздуха для вентиляции котельной с камерой сгорания.

Принудительная вентиляция

Дополнительная или принудительная вентиляция оборудуются как сопутствующие к естественной, когда котельную подключают к общедомовой вентиляционной системе, когда котел обладает большой мощностью или площадь помещения невелика. Такая система, как правило, оснащается вентиляторами, трубы выполнены из металла (стали, алюминия или меди). Если отопительный котел для частного дома газовый с закрытой камерой сгорания, то для установки выбирают защищенные от возгорания модели вентиляторов. Данный вариант вентиляции требует подключения к электроэнергии, часто для экономии работу такого воздухообмена синхронизуют с работой котла.

Современное решение воздухообмена

Котельная частного дома должна быть оборудована в соответствии со всеми требованиями безопасности современных автоматических климатических систем. Данная система работает автономно и включает несколько элементов, определяющих температуру помещения, концентрацию кислорода в воздухе и другие показатели. При отклонении  показателей от заданной нормы, автоматически включается работа вентиляторов и фильтров в вентиляционной схеме.  Примерный вариант климатической системы, включающей котельную, можно увидеть на видео.

В закрытой котельной, имеющей небольшие размеры и площадь, очень важно правильно разработать систему циркуляции воздуха, так как это влияет на скорость поступления кислорода в камеру сгорания топлива, КПД котла и отопительной системы.

Требования к вентиляции в частном доме с настенным газовым котлом: нормы и правила

Содержание статьи:

• Необходимость вентиляции в частном доме
• Типы систем
• Принцип работы
• Требования к вентиляции в частном доме с настенным газовым котлом
• Устройство системы вентиляции
• Вентиляционная установка
• Организация оттока и притока воздуха

Помещение для газового котла должно быть обеспечено притоком воздуха в соответствии с ГОСТами и СНиП. Требования к вентиляции в частном доме выполняются потребителями так, чтобы скопление побочных продуктов не вызвало пожар и взрыв. Вдыхание вещества наносит вред организму человека, поэтому приточно-вытяжные вентиляционные каналы должны быть предусмотрены еще на этапе проектирования системы отопления.

Необходимость вентиляции в частном доме

В помещении с газовым котлом должна быть оборудована вентиляция

Применяются настенные агрегаты различной мощности, имеющие компактную и производительную топку открытого или закрытого типа. Для размещения оборудования предъявляются менее жесткие условия, чем для напольных типов, поэтому их размещают в котельной, кухне, санузле или подсобных помещениях.

Владельцы иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открыть фрамугу. Постоянно держать окно открытым зимой неудобно, а периодическое проветривание не решает полностью проблему воздухообмена. Организована принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции производительность настенного котла снижается, а нормальный приток воздуха обеспечивает сгорание топлива без остатка, следовательно, показатель КПД увеличивается.

Система выполняет функции:

• подает кислород в том объеме, который необходим для сжигания газа;
• вытяжка удаляет дым и угарный газ;
• устраняет случайные выбросы газов, вызывающие отравление домашних животных и людей.

Отсутствие приточного воздуха снижает потери тепла, обеспечивает неполное сгорание. Недостаточное всасывание приводит к отложению сажи на стенках дымохода, что уменьшает просвет и уменьшает тягу. Система защищает от негативных последствий, если она спроектирована в соответствии с требованиями санитарно-технических норм.

Типы систем

Приток воздуха осуществляется через окно и щель под дверью в котельную

Параметры воздухообмена зависят от мощности котла, особенностей его эксплуатации. На эффективность вентиляционного канала влияет площадь помещения и частота использования отопительного оборудования. Функциональность вытяжки определяется количеством дверных и оконных проемов и климатом местности.

Вентиляционные системы различаются:

• по принципу получения тяги бывают естественной и принудительной;
• по тарифу приточно-вытяжной, комбинированный;
• структура канальная или без каналов.

Подача воздуха с улицы, из соседнего помещения через проходы в стене или через проемы и конструктивные зазоры в нижней части дверного полотна. На каждый 1 киловатт мощности котла должно быть обеспечено не менее 8 см2 воздуха с улицы и не менее 30 см2 из соседнего помещения, исходя из аналогичного показателя.

Естественная и механическая

Естественная вентиляция менее эффективно удаляет остаточные продукты сгорания.

Беспрепятственное движение обеспечивается разницей атмосферного давления в помещении и на улице. Естественный обмен воздушными массами происходит через щели в окнах, дверях и при открывании полотен и створок. Воздухообмен относится к организованному типу, если для движения устроены навесные или внутренние каналы, расход которых регулируется.

Естественная схема работает при небольшой мощности оборудования и при соблюдении требований к вытяжке для газового котла в частном доме. Система не очень производительная, подходит для домов площадью 50 – 70 м2. Правильно рассчитанная вентиляция обновляет весь объем воздуха в котельной, при этом выходное и приточное отверстия расположены на противоположных стенах. В качестве входа потока можно рассматривать дверь, перед которой ставится котел. Окна при таком размещении могут быть на любой стене.

Если невозможно обеспечить естественный приток воздуха, прибегают к механической схеме. В этом случае перепад давления создается электроприборами. Эффективная доставка сочетается с обеспыливанием, повышенной влажностью и температурой.

Бывшее в употреблении оборудование:

• вентиляторы
глушители
• ;
электродвигатели
• ;
• ловушек примесей.

Системы принудительного перемещения потоков в необходимом объеме; их эффективность не зависит от климата.

Оборудование изменяет параметры воздуха, чего нельзя сделать при естественной схеме. Если помещение полностью загерметизировано от сквозняков, при одновременном включении вытяжки с колонкой, конвектором и котлом сквозняк может опрокинуться и в помещение будет затягиваться угарный газ.

Вытяжные, приточные и комбинированные

Для принудительной вентиляции применяют электровентиляторы.

Приточно-вытяжная установка монтируется в воздуховод приточного воздуха. Электровентиляторы обеспечивают постоянный поток для горения, что важно для котлов с открытой камерой сгорания, использующих окружающую атмосферу. В этом канале размещен фильтр для очистки наружного воздуха. Моноблочная схема с общим корпусом эффективно работает там, где расположены нужные элементы.

Вытяжная вентиляция использует мощность лопастного устройства, которое размещается в канале удаления. В этом случае воздух подсасывается через организованный приточный проход. Вытяжная система снижает содержание углекислого газа в атмосфере котельной не только при навесном котле, но и при напольном, или в котельной с твердотопливным агрегатом.

Комбинированные системы дымоудаления и подачи кислорода являются оптимальным решением. Используются компрессоры и конденсаторы, в приточном и вытяжном патрубках установлены вентиляторы. В системе взаимодействуют два потока, различающихся по своему назначению и химическому составу. Комбинированная модель для воздухообмена может использовать любое количество помещений в здании.

Первая ступень включает забор воздуха извне и отвод отработанного дыма, при этом входящий и отходящий поток очищается. Задвижки заводского изготовления снабжены сеткой, решеткой и люком. Выходной люк не ставится рядом с отопительным узлом, так как холодный воздух зимой может снизить КПД котла.

На кухне вытяжная труба стандартным образом выводится в вентиляционную шахту и проходит через чердак на крышу. Комбинированные системы включают в себя коаксиальный дымоход, в котором дым выводится в одну трубу и подается кислород.

Канальная или бесканальная

Бесканальная вентиляция проще в монтаже, дешевле

Бесканальный вид эффективно функционирует в котельных небольшой площади. Такая система устанавливается при размещении настенного газового котла в квартире, гараже, складе. Моноблок размещается на крыше, над местом установки агрегата, встраивается в стену, выводится в окно или под дверь.

Подача воздуха:

• снаружи;
• с пола;
• из подпотолочного пространства.

Бесканальная система требует немного электроэнергии (в сочетании с вентиляцией), отличается простотой монтажа и недорогой стоимостью. Вентиляция без каналов может быть естественной, механической, вытяжной и приточной.

Канальная вентиляция котельной затруднена, но работает более продуктивно. Модели подбираются по мощности в зависимости от параметров котла и условий применения. Воздуховоды бывают круглые, квадратные, прямоугольные, разных размеров и диаметров. Коммуникации располагают скрыто в стенах, за выступающими конструкциями, либо используют подвесные короба и трубы на высоте.

Принцип работы

Принцип работы приточной вентиляции

Оборудование представляет собой вытяжную или приточную вентиляционную установку для обработки воздушных потоков и подачи его в котельную. Агрегат является составной частью системы отопления и часто подключается к центральной трубе. Воздух поступает прямо с улицы или по воздуховоду. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные устройства. Внешние элементы защищены от атмосферного воздействия.

Рабочие элементы системы:

• Вентилятор с двухфазным электродвигателем подает воздух в котельную или в общий воздуховод.
• Фильтры очищают воздух, используя грубые частицы или метод электростатического осаждения. Элементы грубой очистки размещены перед тонкими фильтрами, предохраняют их от поломки и легко заменяются.
• Нагревательное или охлаждающее оборудование изменяет температуру входящего потока. Используются тепловые насосы, электрические нагреватели или испарители.

Устройства балансировки, амортизации и звукоизоляции в системе устраняют вибрацию и снижают шум при работе. Колебания изолированы и демпфированы препятствиями, а вентилятор размещен на опорах из пружин.

Требования к вентиляции в частном доме с настенным газовым котлом

Согласно требованиям к котельной должен быть оборудован отдельный вентиляционный выход

Правила выбора и монтажа системы вентиляции содержатся в СНиП 2.04. 05 – 1991. Обращают внимание на воздухообмен, который должен происходить не менее 3 раз в час. Для естественного притока в оконном проеме необходимо сделать окошко, а под дверью оставить зазор около 2 см или просверлить отверстия в нижней части полотна.

Требования к вентиляции в газовом котле:

• удаление дыма и подача свежего воздуха по изолированным каналам, чтобы кислород не контактировал с продуктами сгорания;
• площадь окна для подачи наружного воздуха должна быть не менее 1/30 площади пола котельной;
• настенный котел монтируется рядом с выходом дымового канала и вентиляционной шахты;
• если установлена ​​коаксиальная система труб, делается отвод и используется технический для ремонта и чистки дымохода.

В частном доме вентиляция в котельной всегда должна быть с открытыми люками, чтобы воздухообмен был постоянным. Газовики перед запуском отопления проверяют прокладку канализации, водоснабжения, отопления и соответствие этих систем норме. Газоотвод должен быть утеплен, высота потолков не ниже 2,2 м.

Устройство системы вентиляции

Вентиляционный канал должен располагаться вплотную к газовому котлу

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя труба служит для отвода продуктов сгорания, а через внешнюю камеру поступает кислород.

При проветривании соблюдать правила:

• к дымоходу подключается не более двух видов газового оборудования;
• вентиляционная шахта наглухо утеплена;
• приточно-вытяжная система выполнена из негорючих материалов;
• очистной канал выполнен на 25 см ниже основного;
• от горизонтальной трубы дымоудаления до потолка должно быть не менее 20 см;
• выпускной патрубок изолирован от холода термостойкими материалами.

Для настенного котла с открытой топкой устраивают раздельные приточные и дымовые трубы, с отверстиями, предусмотренными друг напротив друга. Система оснащена обратным клапаном для предотвращения опрокидывания штока.

Вентиляционная установка

Проемы Ventshacht закрываются металлическими или пластиковыми решетками, декоративные элементы крепятся дюбелями. Лопастной или осевой вентилятор крепится в отверстие с помощью саморезов. Перед облицовкой плиткой на стенах делается разводка питающих проводов, чтобы не прокладывать их по отделке. Если вентилятор будет работать периодически, для его запуска устанавливается переключатель, можно использовать специальный таймер времени.

Для прохода трубы в стене делается отверстие с небольшим уклоном (отвод конденсата) наружу стены. Кирпич сверлят дрелью, а бетон разбивают перфоратором или отбойником. Воздуховод вставляется и изолируется термостойким материалом (минеральная вата или пенопласт для монтажных работ). Снаружи размещена вентиляционная решетка.

Организация оттока и притока воздуха

Диаметр вентиляции выбирается исходя из мощности котла

Диаметр трубы определяется мощностью котла. При котле мощностью 30 кВт предусмотрен размер не более 20 см. Слишком высокое или низкое расположение отверстий приводит к замедлению воздухообмена. Если выход дымохода расположен ниже конька крыши, через выходное отверстие будет проходить холодный поток, а продукты горения удаляться не будут.

Дымоход может быть оборудован:

• горизонтально;
• с подъемом и изгибом;
• вертикально к потолку с изгибом;
• вертикально прямо через крышу.

Желтое пламя горелки и большой объем копоти свидетельствует о недостаточном уровне кислорода, поэтому необходимо использовать вентилятор для системы подачи.

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость установки системы вентиляции касается не только помещений, в которых жильцы проводят большую часть своего времени – спален, гостиных, кухонь, – но и нежилых помещений. Вентиляция особенно необходима, если отопительное оборудование установлено в хозяйственных помещениях и котельных.

Как для безопасной жизни людей, так и для безаварийной работы теплового агрегата необходима грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы расскажем, что нужно учитывать на предварительном этапе. Объясняем, что нужно сделать перед монтажом вентиляционных каналов, какие правила соблюдать при монтаже системы. Эта информация может пригодиться, если вы хотите выполнить часть работ самостоятельно, без привлечения специалистов.

Содержание статьи:

• Для чего нужна вентиляция?
• Требования к установке: Все по Закону
• О видах вентиляции в частном доме
  • Вариант №1 – Система Естественная
  • Вариант №2 – Система принудительная
• Коаксиальный дымоход как элемент вентиляции
• Выводы и полезное видео по теме

Для чего нужна вентиляция?

Некоторые владельцы дач и загородных домов сомневаются в необходимости вентиляции или утверждают, что открытого окна в котельной достаточно для обеспечения воздухообмена.

Однако постоянно держать окно открытым невозможно. Часто для полного отвода отработанного воздуха необходима механическая вытяжка, поэтому помимо естественной вентиляции необходимо устанавливать приточно-вытяжную вентиляцию.

Для установки газового котла подходят коридор, прихожая, кухня (по новым правилам в санузле – нельзя), но лучшей считается отдельная котельная с установленной системой вентиляции самое безопасное место

Система выпуска газов выполняет очень важные функции:

• Поставляет кислород в количестве, необходимом для обеспечения процесса сгорания топлива. Как известно, недостаток кислорода чреват такими последствиями, как снижение теплоотдачи, неполное сгорание или увеличение количества необходимого топлива, преждевременный износ оборудования, засорение дымохода сажей и копотью.
• Удаляет продукты сгорания . Часть угарного газа может проникнуть в помещение даже при правильной установке и эксплуатации дымохода, а его критическая концентрация в воздухе представляет прямую угрозу здоровью проживающих в доме людей.
• Выпускает газ при случайном контакте с воздухом. Не следует упускать из виду и возможность нарушения герметичности газопроводов – редко, но случаются утечки пропана. Результатом может быть либо отравление жителей, либо мощный взрыв.

Защитить от негативных последствий при установке газового котла может только грамотно спроектированная система вентиляции, разработанная в соответствии с требованиями СНиП. Благодаря вам вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу отопительного оборудования.

Требования к установке: Все по Закону

У , ставшей популярной благодаря дешевому топливу, предъявляются требования как к самой котельной, если агрегат находится в отдельном нежилом помещении, так и к выбору места для всех элементов вентиляционной системы.

Если бытовой газовый котел имеет мощность более 30 кВт, его необходимо установить в отдельном помещении. Может располагаться как в жилом доме, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводится отдельно стоящее здание или делается пристройка к жилому дому. Вблизи котельной через примыкающую стену должно быть нежилое помещение.

Правила вентиляции и кондиционирования установлены СНиП 2.04.05–91. Основное требование касается воздухообмена, который необходимо производить в полном объеме не менее 3 раз в час.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонного пола;
• проложенные коммуникации – водопровод, канализация, трубы отопления;
• изоляция стен и газоотводов для предотвращения промерзания в холодный период;
• площадь – не менее 15 м³;
• высота потолков – 2,2 м и выше;
• обязательное естественное освещение – окно площадью не менее 3 см² на каждый кубический метр объема котельной.

Для обеспечения естественной вентиляции окно оборудуют форточкой, а под входной дверью оставляют небольшой зазор для свободного притока воздуха – высотой около 2,5 см. Вместо щели используется дверная перфорация – в нижней части, примыкающей к полу или порогу, делается несколько отверстий диаметром около 2 см.

Если пристройка ведет в дом, а точнее в нежилое помещение, то она изготавливается из огнестойкого материала с высоким классом пожарной безопасности.

Часто в качестве топлива используется не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом.

Для баллонов оборудуется еще одно дополнительное помещение, и они соединяются с котлом посредством трубы подачи топлива.

Требования к дымоходу и вентиляции:

• газоотвод и подача воздуха осуществляются по отдельным каналам;
• размер вентиляционного окна для притока воздуха не менее 1/30 площади котельной;
• котел устанавливается на минимальном расстоянии от выхода дымохода и вентиляционной шахты;
• если коаксиальный дымоход будет проходить через стену, то будут организованы два отверстия: первое – непосредственно для трубы, второе – для обслуживания.

Вентиляционные каналы, устанавливаемые в частном доме на открытом воздухе или должны быть всегда открыты, чтобы воздух циркулировал непрерывно.

О видах вентиляции в частном доме

Индукция воздухообмена происходит двумя способами: либо естественным путем, либо принудительным.

Естественная схема применяется, если используется котел мощностью до 30 кВт при соблюдении всех требований к установке, предъявляемых изготовителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью фанаты. Рассмотрим оба метода вентиляции.

Вариант №1 – Естественная система

Менее производительная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Зачастую его достаточно для процессов воздухообмена, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха через окна, приоткрытые окна, проемы под дверями, а вытяжка через воздуховоды, установленные в верхней части стен или в потолке и выведенные над крышей

Правильно организованная вентиляция «захватывает» весь воздух объем котельной. Для этого в противоположных точках помещения устраивают отверстия для входа и выхода воздуха.

Например, котел устанавливается непосредственно перед дверью, а вытяжное отверстие устанавливается над газовым оборудованием. Воздух движется снизу, проходит через все помещение и поднимается вверх к вытяжке. Окно в этом случае может быть на любой стене.

Для устройства приточно-вытяжной вентиляции Вам необходимо выполнить ряд действий:

1. В нижней части дверного полотна просверлить несколько отверстий дрелью или коронкой. При наличии зазора между дверью и полом/порогом в 2,5 см и более перфорация не требуется.
2. Проверьте, достаточно ли естественного света для обслуживания котла и хорошо ли открывается окно.
3. Для обеспечения постоянного притока воздуха с улицы в стене можно сделать отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с корончатой ​​насадкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установите на стене декоративную решетку и убедитесь, что выведенная на крышу труба защищена от дождя и ветра колпаком.

Отверстие в стене тоже нельзя оставлять незащищенным – через него в помещение может попасть мусор или грызуны.

Обычно снаружи отверстие или втулка, вставляемая в стену, оснащается металлической решеткой. Пластиковые детали считаются ненадежными и быстро ломаются.

Приточные клапаны, имеющиеся в продаже, изначально снабжены дополнительными средствами защиты – решеткой, сеткой или люком, который обычно остается открытым.

Не рекомендуется устанавливать розетку рядом с котлом. В холодное время года резкое понижение температуры может сказаться на работе котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки.

Преимущество естественной вентиляции, как и естественного освещения, в том, что она полностью не зависит от исправности электрооборудования. Если по каким-то причинам в доме пропадет электричество, воздухообмен в котельной не будет нарушен, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной канал выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда на крышу.

Система Пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

При отсутствии шахты трубу проводят по стенам комнат и чердака, а затем выводят через крышу, делая отверстие диаметром

Кроме труб применяются шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по установке воздуховода:

Фотогалерея

Фото

В качестве выходного канала можно использовать круглую пластиковую трубу диаметром от 20 см и более. Гладкая внутренняя поверхность не препятствует движению воздуха

Быстрый и точный рез пластика обеспечивает циркулярная пила. Если нет под рукой, можно использовать электролобзик

Для обеспечения прочного соединения элементов трубы в местах стыков используется силиконовый герметик – края деталей промазываются, излишки удаляются

Если вентиляционная пластиковая труба проходит через холодный чердак, то ее необходимо утеплить . Во влажном помещении больше подходит напыляемый утеплитель, чем минвата

Пластиковая труба для воздуховода

Труборез циркулярный

Силиконовый герметик в качестве клея

Напыляемый утеплитель для утепления вентканала

Преимущество напыляемой изоляции заключается в возможности ее нанесения на уже проложенные трубы. Процесс быстрый и простой, можно изолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На крыше трубу выводят на высоту 0,5-1 м над кровлей и накрывают оголовком – специальным защитным колпаком.

Необходимо помнить, что диаметр вентиляционных каналов для газового котла зависит от кратности воздухообмена, объема помещения и других факторов. Чтобы избежать сложных расчетов, вы можете воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по монтажу и эксплуатации агрегатов. В технической документации можно найти рекомендации по выбору вентиляционных систем с указанием технических характеристик вентиляционных каналов.

Вариант №2 – принудительная система

Если естественного воздухообмена недостаточно для соблюдения рекомендаций производителя по эксплуатации котла, необходимо установить канальный вентилятор. Однако лучшим решением является комбинированная система с использованием фильтров и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с необходимой для воздухообмена скоростью.

Современные газовые котлы бытового назначения оснащены автоматикой, регулирующей подачу топлива в зависимости от температуры окружающего воздуха и других показателей все

Чтобы правильно выбрать вентилятор, необходимо учитывать его производительность. Предположим, что котельная 10 м³. Согласно требованиям, за 1 час в помещении воздух должен смениться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентиляционных каналах газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры.

Можно использовать автоматическую регулировку, включающую вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются заслуженной популярностью. Собраны они по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: отвод продуктов сгорания наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два типа: горизонтально и вертикально расположенные. Первые устанавливаются в стене, вторые выводятся через потолок на чердак, затем на крышу. Вертикальная выхлопная система длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственным минусом оборудования является риск замерзания конденсата на выведенной наружу части. Проблема решается утеплением трубы минеральной ватой или другим теплоизоляционным материалом, хотя в морозы это не спасет

Для борьбы с морозами конец трубы оснащается решетчатым оголовком.

Несколько правил правильной установки коаксиального дымохода:

• Выход трубы рекомендуется обустраивать на высоте 2 м от земли.
• Расстояние от трубы до окна, расположенного сверху, не менее 1 м.
• Конденсатосборник не нужен, если труба установлена ​​под углом 3-12° в сторону улицы.
• Запрещено двигаться по шоссе в соседнюю комнату.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м и более.

Стандартная комплектация горизонтального оборудования состоит из трубы, отвода для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример установки горизонтального коаксиального дымохода, выходящего через стену:

Фотогалерея

Фото

Для вывода дымохода на улицу в стену дома устанавливается втулка – кусок металла труба фиксируется пенополиуретаном или герметиком

Дымоход вставляется в муфту так, чтобы одним концом он был обращен на улицу, а другой располагался непосредственно над котлом – для облегчения соединения

В соединительную трубу вставляется металлическое кольцо газового котла, что предотвращает задувание пламени. Без кольца оборудование выдаст ошибку

Эластичная манжета, надетая на конец уголка, обеспечивает герметичность примыкания дымохода к котлу. Закрывает место соединения углового элемента с патрубком котла

Пластмассовый элемент выполняет две функции – декоративную и техническую. Плотно прилегает к стене и обеспечивает герметичность соединения уголка и дымохода

Угловой элемент вставляется в коаксиальный дымоход, предварительно помещенный в гильзу, проверьте герметичность

Для фиксации манжеты используйте другой соединительный элемент – муфту. Изготавливается из пластика, стягивается двумя болтами из комплекта

Завершающий этап – запенивание вкладыша снаружи и установка декоративной силиконовой накладки, закрывающей выход трубы из стены

Шаг 1 – втулка в стену

Этап 2 – установка дымохода в муфту

Этап 3 – Соединительное металлическое кольцо

Этап 4 – Манжета угловая

Этап 5 – пластиковый элемент к дымоходу

Ступень 6 – присоединение угла к дымоходу

Ступень 7 – Обвязка манжеты

Ступень 8 – декоративный элемент на наружной стене

Монтаж горизонтального коаксиального дымохода признан наиболее простым в плане выполнения, поэтому, рекомендуется для самостоятельной установки. По окончании работ котел запускают в работу и проверяют герметичность подсоединяемого патрубка.

Выводы и полезное видео по теме

Видео №1. Как предусмотреть все нюансы при установке котельной:

Видео №2. Подробнее об устройстве естественной вентиляции:

Видео №3. Коаксиальный дымоход Обзор:

Принцип устройства вентиляции котельной для газового оборудования аналогичен оборудованию других помещений с воздуховоды, поэтому для опытных мастеров большая часть работ вполне доступна и посильна.

Самый сложный этап касается проектирования и расчетов – чтобы не ошибиться, рекомендуем обращаться к теплотехникам или квалифицированным газовщикам.

Пожалуйста, оставляйте комментарии в форме блока ниже, задавайте вопросы по интересным моментам, размещайте фото по теме статьи. Расскажите о том, как была устроена система вентиляции в собственной котельной. Делитесь полезной информацией, полезной для посетителей сайта.

как сделать и какие требования

Перед установкой отопительного оборудования в частном доме в первую очередь необходимо будет выделить для него отдельное помещение и организовать эффективную вытяжку в котельной. Качественная вентиляция газового котла обеспечивает удаление остатков сгорания из помещения и поддержание в нем нормальных климатических условий. При его обустройстве также учитываются требования нормативных документов (СНиП), согласно которым разработкой проекта и его реализацией должны заниматься специальные организации. Если пользователь решит сделать это своими руками, ему нужно будет согласовать вопрос с местными газовыми службами.

Содержание

1. Важность вентиляции в котной комнате
2. Обязательные требования
3. Варианты вентиляции
4. Натуральная вентиляция
5. Выдуманная воздушная обмена
6. Как сделать выпуклый
7. Материалы для вырубки
8. . воздуховод с вентилятором
9. Расчет вентиляции

Значение вентиляции в котельной

Вентиляция в котельной обеспечивает подачу кислорода и удаление продуктов горения

Вентиляция в котельной в частном доме, отвечающая требованиям нормативов, выполняет следующие важные функции:

• обеспечивает поступление кислорода в помещение и создает нормальные условия для сжигания газа или твердого топлива;
• гарантирует безопасность эксплуатации котельного оборудования;
• остатки угарного газа полностью удаляются из помещения.

При недостатке кислорода любое топливо не сгорает полностью, а также производит меньше тепла. Это снижает эффективность системы отопления. Другие последствия отсутствия подачи свежего воздуха включают:

• без вентиляции в котельной расходуется больше топлива для поддержания комфортной температуры;
• ускорен процесс износа оборудования;
• в дымоходе скапливается много гари.

Вентиляция, оборудованная с соблюдением требований ПСН 2. 02-01-1997 «Пожарная безопасность зданий и сооружений» дает следующие преимущества:

• снижает вероятность пожара или взрыва газа;
• исключена возможность отравления компонентами угарного газа;
• гарантируется нормальная работа котла без сбоев и выхода из строя отдельных агрегатов;
• снижается нагрузка на оборудование и экономится топливо.

Важно постоянно следить за герметичностью стыков газопровода и дымохода, при нарушении которых в помещении начнет скапливаться газ.

Обязательные требования

Требования к котельной

Требования к оборудованному вентиляцией помещению для газового котла в частном доме в первую очередь касаются места расположения. Согласно действующим нормативам разрешается оборудовать его в следующих помещениях:

• отдельное здание или пристройка;
• комната внутри дома;
• кухня корпуса с котельной мощностью не более 30 кВт;
• чердачное помещение.

В частных домах топочный агрегат, как правило, устраивают либо в специально отведенном для этого помещении на первом этаже, либо рядом с гаражом.

В соответствии с основными положениями СНиП 42-02-2002 к таким котельным предъявляются следующие требования:

• при размещении оборудования в отдельном помещении его общий объем не может быть менее 7,5 м³, а площадь – 6 м² при высоте потолков 2,5 метра;
• для котлов мощностью более 30 кВт отводится специальное помещение; с нижним показателем их можно установить на кухне;
• площадь кухни должна быть не менее 15 м²;
• в котельной d. б. есть отдельный выход на улицу.

При определении размеров проемов для подачи свежего воздуха принимают, что в соответствии со СНиП площадь сечения вентканала, выходящего на улицу, выбирают из расчета 8 см² на каждый 1 кВт мощности. Если котельная соединена со смежным помещением, и питающие массы идут от нее, этот показатель выбирают равным 30 см² на 1 кВт.

Варианты вентиляции

Естественная вентиляция

По способу организации воздухообмена известные системы вентиляции могут работать по принципу естественного притока или принудительного. Первый способ относится к относительно простым вариантам, однако эффективность вентиляции помещения в этом случае заметно снижается. Однако в силу своей простоты эти системы широко используются в частных домовладениях и многоквартирных домах.

Естественная вентиляция

Принцип действия системы естественного притока основан на следующих законах природы:

• слои теплого воздуха всегда устремляются вверх;
• со временем они переходят в сторону более низкого давления;
• у земли плотность воздуха всегда выше, чем на высоте.

Для организации естественного воздухообмена достаточно обеспечить определенный перепад давления в помещении. Сделать это можно несколькими способами, выбор которых зависит от конкретных условий и предпочтений владельца:

• между улицей и помещением делается небольшое отверстие, являющееся точкой притока наружного воздуха;
• из помещения на крышу выведена выхлопная труба, выход которой расположен выше точки притока – на ее конце давление будет ниже.

В результате воздушные массы будут двигаться от точки подачи с улицы в сторону выхода дымохода.

Расстояние между точкой всасывания и концом вытяжного канала выбирается максимально большим. Это гарантирует качественную вентиляцию помещения, так как воздушные потоки охватывают все помещение. Особое внимание уделяется тому, чтобы между этими двумя точками не располагались закрытые двери. Разновидностями этого способа воздухообмена являются вытяжные или приточные системы вентиляции, обходящиеся без принудительного действия.

Принудительный воздухообмен

Схема принудительной вентиляции

Если возможностей естественной циркуляции недостаточно для качественного проветривания котельной, потребуется принудительная вентиляция. Оборудуется за счет использования специального оборудования, с помощью которого организуется принудительное движение воздушных масс. Обычно это канальные вентиляторы различной мощности, устанавливаемые в следующих местах:

• снаружи дома;
• непосредственно над самим котлом в виде вытяжки;
• внутри воздуховода приточно-вытяжной системы.

В последнем случае в соответствии с действующими нормами в одних и тех же воздуховодах устанавливаются фильтры очистки, водонагреватели и шумопоглотители.

Комплект оборудования для приточной вентиляции гарантирует качественную очистку и дозирование воздушных масс, обеспечивая их постоянное обновление.

Как сделать вытяжку

Виды котлов для частного дома

Перед обустройством вытяжки в своем доме важно правильно определить необходимое оборудование (в том числе тип котла), используемые материалы и тип отвода воздуховоды. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. При частых перебоях с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий проведения работ. Чаще всего для этих целей выбирают:

• кирпич;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Керамика гораздо лучше подходит для газа – она выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант – утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, подходящего для данных условий, гарантирующего требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также комплект декоративных накладок и наконечников с болтами крепления.

Расчет вентиляции

При проектировании систем вентиляции важно учитывать, что настенные газовые котлы ограниченной мощности (до 30 кВт) рассчитываются по формуле, несколько отличающейся от стандартной. Это связано с тем, что требования к ним учитывают размеры отапливаемого помещения. В качестве примера рассмотрим расчет естественной вентиляции для помещения 3 на 5 высотой 3 метра.

Для получения требуемых параметров системы подачи при заданной мощности потребуется последовательно выполнить следующие расчеты:

1. Определяется объем помещения (в данном случае это будет 45 м3).
2. Для определения высшей точки дымохода принято, что он должен располагаться на четверть выше потолка помещения (на высоте 3,75 метра).
3. Принимается за показатель или коэффициент эффективности воздухообмена.
