Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

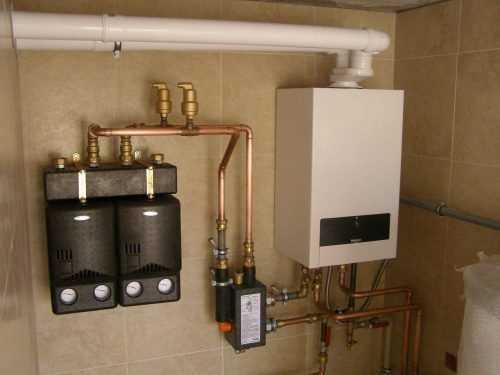

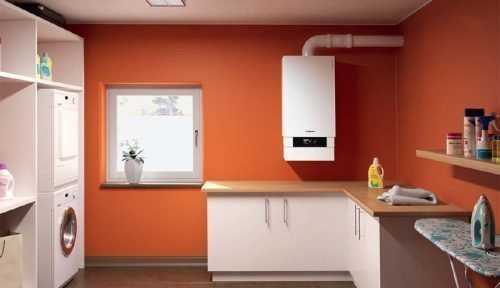

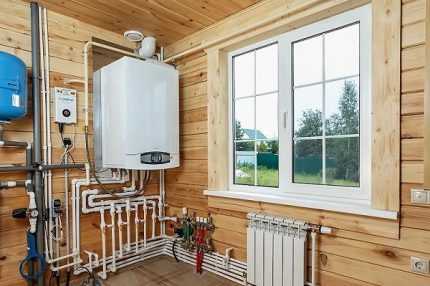

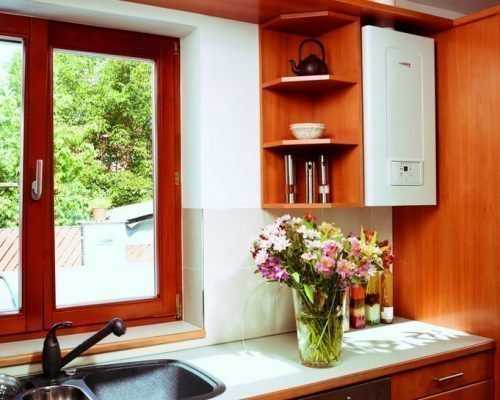

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

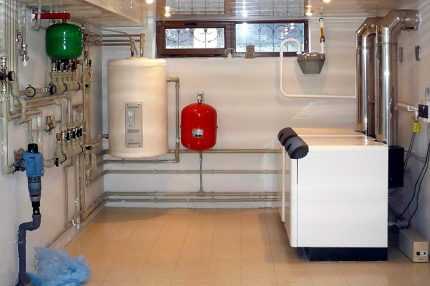

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

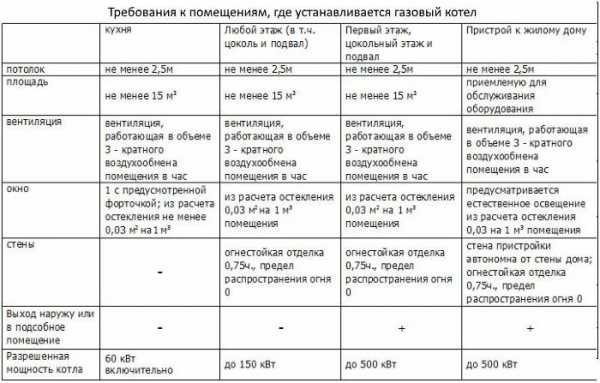

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

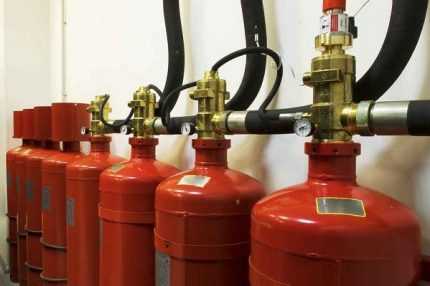

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

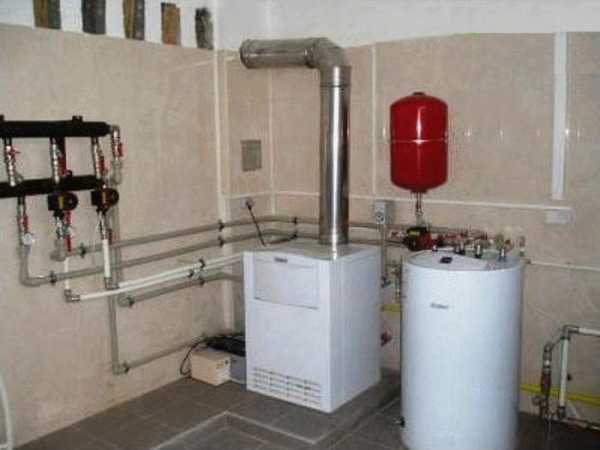

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

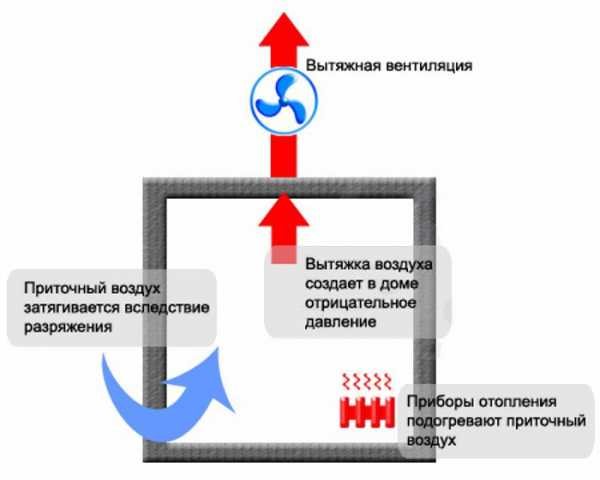

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

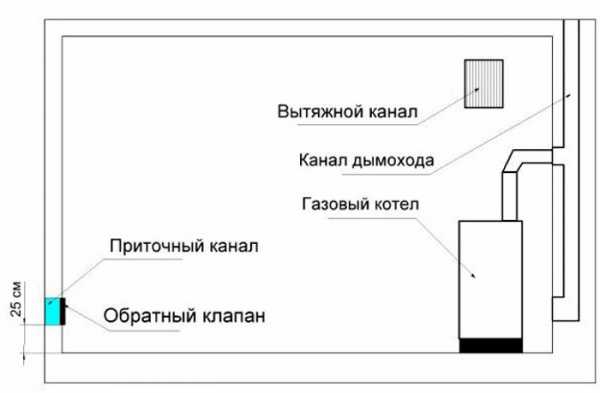

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

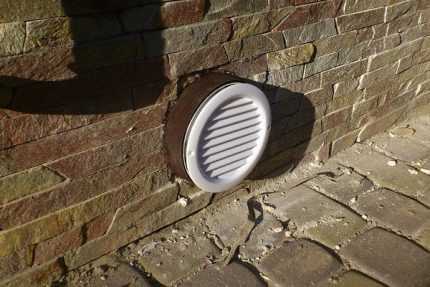

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

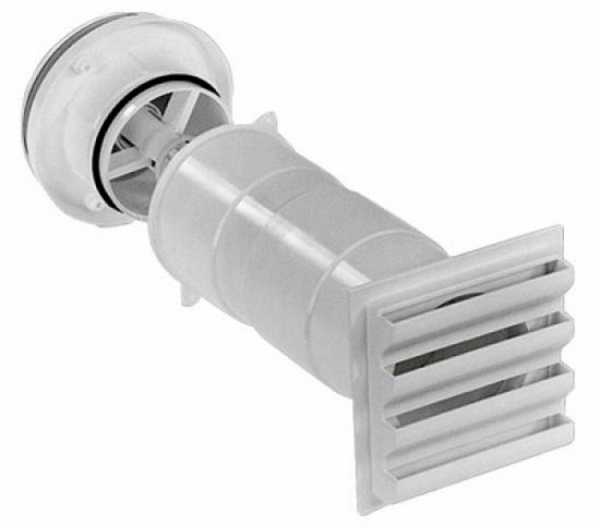

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

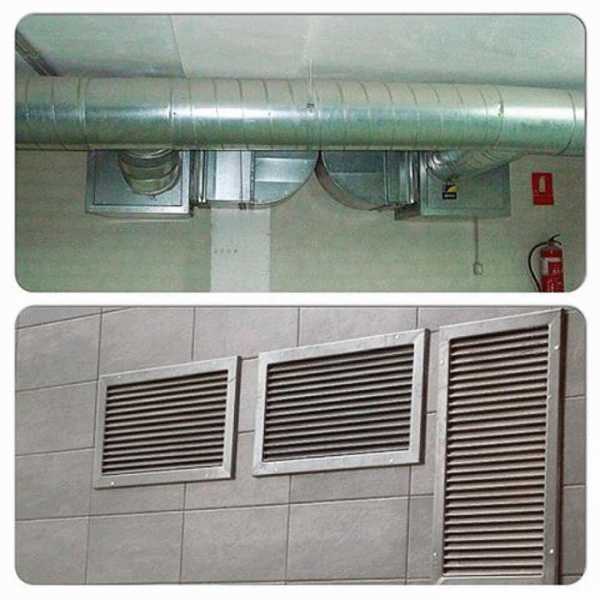

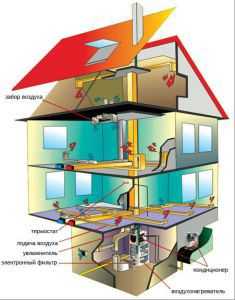

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

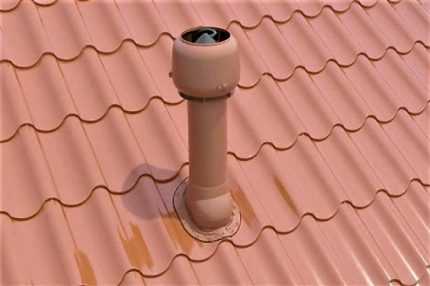

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

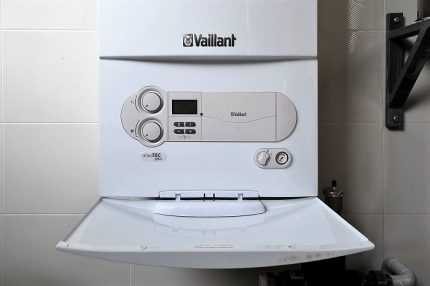

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

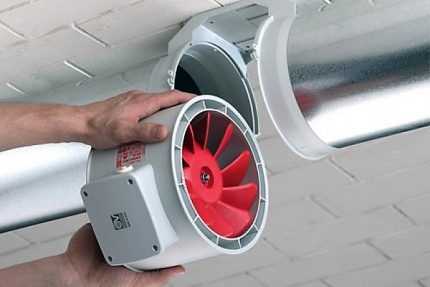

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

sovet-ingenera.com

Вентиляция в котельной с твердотопливным котлом

Котел на твердом топливелюбой конструкции отбирает воздух из помещения, где установлен. Воздух для горения, поступающий в котел, не должен содержать пыль, агрессивные или горючие материалы (пары растворителей, лаков, красок и т. п. ).

                Помещение должно быть оборудовано приточно-вытяжной вентиляцией (рис. 8).

                Сечение приточного вентиляционного канала должно быть не меньшим, чем сечение дымоотводного патрубка котла. Запрещается заслонять или уменьшать сечение вентиляционных отверстий. Размер «живого» сечения приточного устройства должен определяться расчетом, но при этом твердотопливный котел мощностью до 30 кВт следует устанавливать в помещении с постоянно открытыми вентиляционными отверстиями минимальной площадью не менее 200 см2. Свежий воздух должен поступать естественным путем.

              Приточную вентиляцию рекомендуется оборудовать в стене или дверях напротив передней части твердотопливного котла.

Она должна быть рассчитана под необходимое количество воздуха для горения.

Рисунок 8. Приточно-вытяжная вентиляция помещения

              Перед розжигом котла на твердом топливе следует убедиться в отсутствии обратной тяги –движения воздуха из котла внутрь помещения. Наличие обратной тяги свидетельствует об отсутствии надлежащего притока воздуха в помещение.

              Отсутствие или недостаточный приток необходимого количества свежего воздуха в помещение приводит к неполному сгоранию топлива, отложению сажи на теплообменнике котла на твердом топливе и, как следствие, нарушению работы аппарата.

              Внимание! Недостаточный приток свежего воздуха в помещение при эксплуатации твердотопливного котла с использованием воздуха из этого помещения для обеспечения горения может привести к опасным отравлениям дымовыми газами.

 Вытяжная вентиляция должна проектироваться с естественным побуждением. Не допускается проектирование систем вытяжной вентиляции с механическим побуждением в зданиях с котлами, использующими для горения топлива воздух из помещений (п 5. 30 ДБН 2. 2-15-2005). Использование вытяжных вентиляционных каналов в качестве газоходов котлов не допускается. Вытяжные вентиляционные системы с естественным побуждением должны проектироваться с выбросом воздуха над кровлей в местах, где исключается возникновение зон ветрового подпора (рис. 9).

Рисунок 9. Наращивание дымохода при наличии возле дома преград: 1 зона ветрового подпора; 2 преграда

                В радиусе 10 м от дымовых труб не должно быть сооружений, крон деревьев, возвышающихся выше линии, проведенной от оголовка трубы вверх под углом 10 к горизонту.

Категория

твердотопливные котлы

Хранение твердого топлива и подача его в котельную

Топливное хозяйство котельной состоит из площадок для хранения топлива и системы различных механизмов для погрузки, перевозки и выгрузки топлива. Устройство и организация ею должны обеспечивать сохранность качества топлива, минимальные потери его при разгрузке, хранении и доставке к котлам, бесперебойную подачу топлива к действующим котлам в соответствии с их потребностью, достаточный запас топлива на случай перебоев в его доставке, обработку подаваемого в котельную топлива: дробление и грохочение, удаление из него древесины, металла и других посторонних предметов.

Топливо может храниться под навесом или на открытой площадке, которые должны быть устроены и оборудованы так, чтобы производить быструю приемку и отпуск топлива, а также содержать ею в чистоте и порядке.

В зависимости от мощности котельной склады топлива могут делиться на базисные, расходные и аварийные, или резервные.

Базисные склады устраивают отдельно от котельной, недалеко от железной дороги и иногда используют для снабжения нескольких котельных. При котельной обычно сооружают расходные склады, емкость которых колеблется от недельного запаса топлива до месячного.

В отдельных случаях, при небольшом расходе топлива, склады совмещают с приемно-разгрузочными устройствами для топлива.

Все виды топлива, имеющие значительный выход летучих веществ, кроме антрацита и тощих углей, подвержены самовозгоранию при хранении. Самовозгорание при проникновении внутрь слоя топлива воздуха может привести к возникновению пожара.

Самовозгорание может быть в местах, где соприкасаются разнообразные виды топлива, поэтому укладка в один штабель углей разных марок или кускового и фрезерного торфа не допускается, а также не допускается и выгрузка свежего топлива на площадку, плохо очищенную от остатков старого угля.
Для предупреждения самовозгорания топливо укладывают в штабеля по маркам и уплотняют катками, а для штабелирования применяют бульдозеры, углепогрузчики, краны и другие механизмы.

Уголь, подвергающийся самовозгоранию, следует расходовать в первую очередь.

При хранении всех видов топлива, кроме антрацита и тощего угля, систематически контролируют температуру внутри штабеля, которая не должна превышать 60°С.

Во избежание ухудшения качества запасов топлива на резервном складе производят его обмен в следующие сроки: антрацит и тощий уголь — через 2 года, каменный и бурый уголь — через 1 год, фрезерный и кусковой торф — через 2 года.

Хранение твердого топлива и подача его в котельную зависит от вида, сорта и количества, способа его сжигания, а также от местных условий (рельефа местности) н осуществляется различными механизмами.
Для транспортирования твердого топлива на территории котельной применяют транспортеры, по которым топливо перемещается непрерывным потоком, емкостные устройства — грейферы, в которых топливо перемещается отдельными порциями.

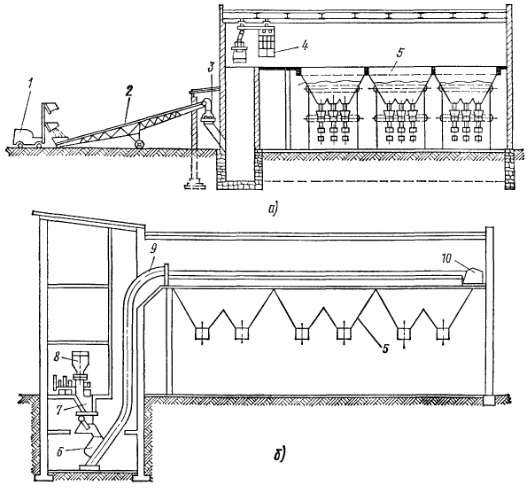

Рис.

133. Схемы подати топлива в котельную:

а — однорельсовой тележкой с грейфером, б — вертикально-горизонтальным транспортером системы Шевьева; 1 — автопогрузчик, 2 — передвижной ленточный транспортер, 3 и 8 — дробилки топлива, 4 — тележка, 5 — бункера котлов, 6 — ковш, 7 — промежуточная воронка с решеткой, 9 — направляющие опоры подъемника, 10 — лебедка

Транспортеры разделяют на ленточные, пластинчатые, ковшовые и др. Основное распространение получили ленточные транспортеры, применяемые как при малом, так и большом расходе топлива.

Передвижной ленточный транспортер с тележкой (рис. 133,а) состоит из бесконечной гибкой резиновой ленты, надетой на два концевых барабана по всей длине транспортера. Верхние — рабочая и нижняя холостая части ленты поддерживаются рядом роликовых опор.

Топливо на ленту подается автопогрузчиком 1 через разгрузочную воронку. Емкостными транспортерами могут быть автопогрузчики, скреперы и пр.

Хранение твердого топлива и подача его в котельную вертикально-горизонтальным транспортером системы Шевьева показана на рис. 133,6. Топливо из штабеля подвозится автопогрузчиком по пандусу к приемному бункеру котельной и наклонным питателем подается в дробилку 8, после дробления поступает в промежуточную воронку 7 с решеткой, размещенную под дробилкой.

Вентиляция котельной в доме – все требования к системе

Из этой воронки уголь периодически засыпается в ковш 6 транспортера, а затем лебедкой 10 по направляющим опорам 9 подается в бункер 5 котла котельной.
На склады поступают рядовые марки топлива, обычно куски больших размеров, а в зимнее время оно может смерзаться, поэтому при работе механических топок и сжигании топлива в пылевидном состоянии уголь, подаваемый к зданию котельной, должен иметь куски не более 20 мм, для чего его подвергают дроблению.

Дробильную установку выбирают в зависимости от типа топочного устройства и требований к сжигаемому топливу: при слоевом сжигании топлива — валково-зубчатую, при камерном сжигании — молотковую.

Рис.

134. Схема предварительной подготовки топлива:

1, 2, 8 и 14 — ленточные транспортеры, 3 — приемный бункер топлива, 4 — железнодорожный вагон, 5 — разгрузочный склад топлива, 6 — электромагнитный сепаратор, 7 — щепоуловитепь, 9 и 15 — бункера угля и дробленого топлива, 10 — питатель, 11 — грохот, 12 — рукав, 13 — молотковая дробилка

На рис.

134 показана схема предварительной подготовки топлива. Топливо в вагонах 4 поступает на склад 5, где выгружается в приемные железобетонные бункера 3, а из них попадает на ленточные транспортеры 1 к 2 я подается в угледробильное помещение.

Топливо обычно бывает засорено щепой и посторонними предметами (болтами, гайками, гвоздями, обрезками железа), а также содержит серный колчедан.

Наличие этих примесей в топливе выводит из строя дробильно-мельничное оборудование. Поэтому по пути подачи топливо проходит через электромагнитные сепараторы 6, механические щепоуловители 7 и уловители колчедана, а затем поступает на транспортер 8, с помощью которого распределяется по приемным бункерам 9 дробильной установки. Из бункера 9 топливо питателем 10 подается на грохот 11, где происходит отсев мелких фракций (не требующих дробления), которые по обводному рукаву 12, минуя молотковые дробилки 13, направляются в бункер 15 дробленого топлива, расположенный под дробилкой.

Более крупные куски топлива, оставшиеся на грохоте, поступают в молотковую дробилку 13, из которой в раздробленном виде попадают в тот же бункер 15, а из него транспортером 14, на котором установлены автоматические весы для регистрации количества поступающего топлива, подаются в бункера котлов.
Электромагнитный сепаратор выполняют в виде барабана, внутри которого размещают магнит.

Выделенные из топлива металлические предметы притягиваются к поверхности барабана, а затем очищаются в специальном бункере.

Щепоуловитель 7, устанавливаемый в месте схода топлива с барабана транспортера 1, представляет собой гребенчатый ротор с загнутыми лопатками, насаженными в шахматном порядке.

Лопатки прочесывают поток топлива, захватывают щепу и сбрасывают ее на небольшое сито для механического отделения от нее случайно попавшего топлива.
Серный колчедан улавливают в воздушных сепараторах, работающих по принципу использования разности удельных масс топлива и колчедана.

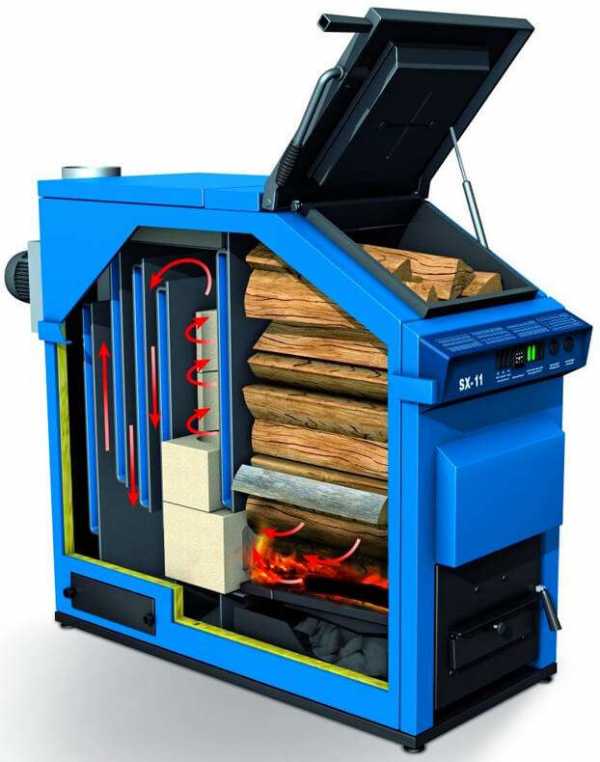

Котлы отопления на твердом топливе — чертеж установки

Содержание:

1.Особенности эксплуатации котлов на твердом топливе
2. Классификация котлов на твердом топливе
3. Одноконтурные и двухконтурные котлы
4. Традиционный и газогенераторный принцип работы
5. Энергозависимый и энергонезависимый вариант

6. Безопасность котлов на твердом топливе

Если в населенном пункте отсутствует газовая магистраль, при создании отопительной сети в частном доме устанавливают многофункциональный теплогенератор на твердом топливе или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, поскольку при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети способны привести к поломке оборудования. Отопительный котел на твердом топливе в таком случае является лучшим решением проблемы.

Особенности эксплуатации котлов на твердом топливе

Современные котлы, работающие на твердом топливе, способны обеспечить эффективный обогрев помещений.

Эти приборы отличаются достаточной мощностью и надежностью, их функционирование не зависит от наличия в доме электричества или газоснабжения.

Главное, что требуется для их работы, наличие твердого топлива – дров, угля, соломы, щепы или пеллет.

Чтобы не допустить перегревания, котлы отопления на твердом топливе оборудованы специальной системой, а в некоторых моделях имеется приспособление для очищения камеры от отходов сгорания.

Эти теплогенераторы работать без участия человека не могут, но схема подключения современных твердотопливных приборов позволяет значительно упростить процесс выработки тепловой энергии.

При их эксплуатации необходимо своевременно загружать подготовленное топливо в камеру сгорания, наблюдать за функционированием котла и обязательно соблюдать правила и нормы безопасности.

Из всего вышесказанного понятно, что твердотопливное оборудование требует к себе повышенного внимания и доставляет владельцам частных домов немало хлопот. С другой стороны, такие котлы могут работать без газа и электроэнергии, а твердое топливо иметь под рукой можно всегда.

Классификация котлов на твердом топливе

На современном рынке теплогенераторы на твердом топливе продаются в огромном ассортименте.

Постоянно появляются новые, более усовершенствованные модели.

Твердотопливные отопительные котлы различают по материалу изготовления, они делятся:

• на стальные приборы;
• на чугунные изделия.

Более долговечными приборами зарекомендовали себя чугунные агрегаты, которые медленно нагреваются и также постепенно отдают тепло. В силу данной особенности материала изготовления продукция из чугуна имеет существенный недостаток – хрупкость, поскольку ей характерен перегрев.

Когда в отопительной системе устанавливают чугунный или стальной котел, функционирующий на твердом топливе, необходимо следить за наличием теплоносителя в трубопроводе и радиаторах.

В случае даже краткосрочного его отсутствия конструкция может перегреваться, а ее составные элементы претерпевать деформацию.

Стальные котлы более устойчивы к перепадам температуры и перегреву, а чугунные менее подвержены коррозийным процессам.

Относительно периодичности загрузки: для агрегатов из стали требуется 1,6 – 2,6 литра на один кВт мощности, а приборам из чугуна – 1,1 – 1,4 литра. При более высоких показателях топливо загружают реже.

Стальные и чугунные котлы отопления на твердом топливе различаются, в том числе, и
по конструкционным особенностям.

В моделях, сделанных из стали, змеевик находится внутри агрегата. Когда температура повышается значительно, открывается термостатический кран и в емкость поступает охлаждающая жидкость.

У чугунных изделий на подаче дополнительно располагают охлаждающий теплообменник. Их охлаждают таким способом: теплоноситель выпускают из отопительной системы и заливают новую воду.

Кроме этого, чугунные котлы, изображенные на фото, собирают вручную. Секции теплообменника в агрегате скрепляют
стальными шпильками и надежно стягивают. Что касается стальных твердотопливных котлов, то они являются сварными и поэтому имеющиеся на них швы считаются их слабым местом.

Существуют и другие отличия между чугунными и стальными теплоагрегатами.

Например, они различаются по средствам безопасности. Так нередко потребители по разным причинам соприкасаются с дверцей люка топливной загрузки, а поскольку при работе котла она сильно нагревается, то может стать причиной получения ожога.

В чугунном приборе у дверцы есть специальная теплоизолирующая прослойка, а у стальных моделей еще дополнительно имеется водоохлаждающий контур.

Относительно чистки теплообменников и котлов от отходов топлива, то для чугунных агрегатов используют обычную кочергу, а стальные, поскольку они более модернизированы, оснащены поворотными колосниками, имеющими механическое управление.

Подобное приспособление помогает очистить камеру сгорания, не открывая ее.

Одноконтурные и двухконтурные котлы

Котлы отопления на твердом топливе бывают:

• одноконтурными;
• двухконтурными.

Первый тип теплогенератора предназначается исключительно для теплоснабжения дома.
Второй вид твердотопливных котлов обеспечит жильцам не только обогрев помещений, но и горячее водоснабжение, что, безусловно, выгодно и удобно (подробнее: «Экономный котел твердотопливный двухконтурный длительного горения»).

Если предпочтение отдано водонагревательному прибору на твердом топливе, появляется возможность жить в тепле и не греть каждый раз в емкостях воду для бытовых нужд.

При наличии одноконтурного твердотопливного агрегата его можно подсоединить к бойлеру косвенного нагревания, но это будет стоить недешево, поскольку потребуется монтаж дополнительных устройств.

Традиционный и газогенераторный принцип работы

При создании отопительной системы схема котельной на твердом топливе может предполагать классический или газогенераторный (его еще называют пиролизным) принцип работы.

Отличие их в том, что пиролизный котел (см.

фото) имеет две газоплотные камеры, которые находятся одна над другой, а между ними располагается форсунка. Дрова для отопления закладывают в верхнюю часть, где они в процессе горения вырабатывают газогенераторный газ.

Таким образом, благодаря процессу пиролиза, в топливном бункере предварительно высыхают дрова и первичные, и вторичные воздушные массы подогреваются. В результате твердое топливо используется максимально эффективно, подтверждением чему является КПД такого агрегата на уровне 92%.

Преимущество пиролизного котла перед традиционным прибором заключается в том, что первый из них чистят и загружают в него топливо раза в два реже.

Благодаря процессу пиролиза в окружающую среду попадает минимальное количество вредных для окружающей среды веществ. Котел оснащен вентилятором, предназначенным для облегчения процесса растопки и загрузки дров, поскольку данное устройство предупреждает задымление помещения.  Читайте также: «Как выбрать водогрейный котел на твердом топливе – особенности конструкции, правила выбора».

Энергозависимый и энергонезависимый вариант


Твердотопливные отопительные котлы производят в двух вариантах:

• энергозависимом.

  Нагнетающий вентилятор, о котором уже упоминалось в статье, управляется при помощи электронного блока, и поэтому он нуждается в электропитании;

• энергонезависимом. В данном случае функция управления осуществляется механическим способом.

Модернизация твердотопливных котлов заключается в оснащении их специальными бункерами, предназначенными для загрузки топлива.

Если у агрегата предусмотрена автоматическая подача, пользуются мелкофракционным углем, древесной сухой стружкой, пеллетами, эко-горошком. После полной загрузки бункера топливом его содержимого хватит на несколько дней. Таким образом, эксплуатация котла упрощается, так как владелец дома избавляется от ежедневного нелегкого труда по дозагрузке.

Безопасность котлов на твердом топливе

Согласно гарантийным талонам на твердотопливные агрегаты, они должны работать в течение 10 лет.

Но, если их эксплуатировать согласно правилам, то они способны прослужить два, а иногда и три десятка лет.

Безопасность теплогенераторов зависит от многих нюансов:

• от правильно сделанных расчетов мощности прибора;
• от того, насколько профессионально выполнен монтаж котла на твердом топливе;
• от обвязки агрегата;
• от точности соблюдения правил и требований в процессе эксплуатации.


Чтобы избежать проблем, следует выполнять ряд мероприятий:

1. Профилактика перегрева.

   Главным в работе твердотопливного котла является недопущение перегрева отопительной конструкции. Потребителям следует знать, что по причине высокой инертности прибора он остывает медленно, поэтому при эксплуатации теплогенератора нельзя допускать превышения рекомендованной температуры. Это особенно касается пластиковых и металлопластиковых труб – они непременно начнут плавиться, если температура достигнет 100 градусов.

   Для защиты схемы отопления с котлом на твердом топливе используют охлаждающие теплообменники и переключающие клапаны.

   Эти элементы встраивают в агрегат или монтируют на выходе из него. Если у прибора имеется переключающий клапан, тогда в случае перегревания теплоноситель направляется в канализацию и вместо горячей воды начнет поступать холодная.

2. Обустройство дымохода. Когда выполняется установка котлов на твердом топливе, необходимо правильно выбрать место монтажа и сделать дымоход. Он должен выдерживать очень высокие температуры и быть устойчивым к коррозии, иметь в высоту 4 метра а в диаметре – около 18 сантиметров.

   С целью минимизации тепловых потерь и экономного расходования твердого топлива дымоходы утепляют, гильзуют, устанавливают в них сэндвич-трубы. В том случае, когда построенное дымоотводящее устройство не соответствует мощности котла и необходимым параметрам, тогда тяга будет нестабильной. Чтобы избежать подобной проблемы, специалисты рекомендуют приобретать гидролизные котлы, у которых имеется встроенный вентилятор.

3. Правильно выполненный монтаж.

   Установку твердотопливных агрегатов и подключение дымоходов к котлам лучше доверить специалистам. Когда монтаж выполняется профессионалами, они в работе используют чертежи котла на твердом топливе. Гидролизный теплогенератор должен располагаться на расстоянии не менее 20 сантиметров от соседних поверхностей. Если напольное покрытие в помещении сделано из дерева или других горючих материалов, тогда котел должен стоять на негорючей подставке.

   Со стороны расположения зольника и дверцы для загрузки топлива пол необходимо покрыть не менее, чем на 30 сантиметров, считая от основания.

4. Качественное соединение с дымоходом. Правильно выполнить подсоединение дымохода поможет чертеж котла на твердом топливе. При этом дымовой канал между котлом и дымоотводящим элементом составлять должен не более одного метра.

   Когда при строительстве дымохода используют несколько труб, они должны входить одна в другую не менее, чем на 8 сантиметров. Это очень важный момент, влияющий на безопасность дома.

5. Правильный розжиг. Для того чтобы зажечь котел, пользуются дверцей камеры сгорания, через которую закладывают мелкие щепки или бумагу. Более крупные дрова помещают в загрузочную дверцу. Если для обогрева дома пользуются углем, сначала все равно используют древесину.

   Когда дрова уже горят, добавляют основное количество угля.

   Требования и расчет вентиляции котельной в частном доме

   Щель на колоснике не прикрывают. Горючие жидкости для розжига котла не применяют.

6. Своевременная чистка. В процессе работы агрегата в его зольнике скапливаются зола и шлаки. Все это необходимо удалять после нескольких разогревов.

Посмотрите также видео о котлах отопления на твердом топливе:

Котлы отопления на твердом топливе https://www.youtube.com/embed/gniews6NORc

Обустройство системы вентиляции котельной загородного дома

Твердотопливные котельные

Стройтехкомплект|Твердотопливные котельные

Опросный лист для заказа котельной

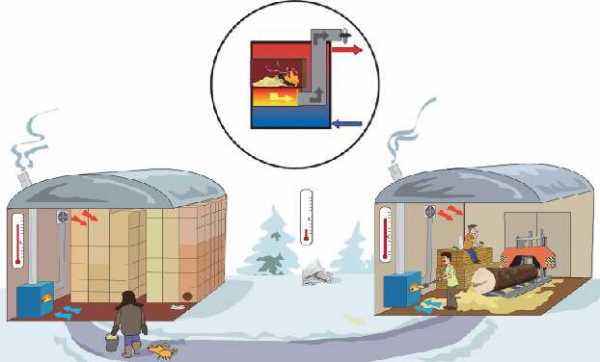

Высокопроизводительные твердотопливные котельные установки сегодня предлагает к реализации компания БМК «Стройтехкомплект». В перечень данных устройств входят котельные на торфе, угле, пеллетах и дровах.

Твердотопливные котельные отлично подходят для установки на торфяных, угольных месторождениях, а также на территории различных деревообрабатывающих предприятий.

В этом случае топливом для устройства выступают отходы производства. Применение твердотопливных котельных актуально также для тех территорий, где не проложены газовые трубопроводы и линии электропередач.

Водогрейная котельная 0,6МВт, вид топлива — дрова/уголь	Твердотопливная водогрейная котельная — внешний вид

Такие котельные могут быть оснащены ручным или автоматическим режимом подачи топлива.

Стоит отметить, что нередко целесообразность автоматизированной топливоподачи для котельных малой мощности (до 10 МВт) является сомнительной в силу несопоставимой стоимости устройств автоматизации.

Принцип работы твердотопливных котельных (на примере котельной, функционирующей на угле) следующий:

Вертикальный элеватор подает уголь на ленточный конвейер.

Выполнять данную операцию может также скиповый подъёмник. Во время работы запасы котельной распределяются по угольным бункерам, откуда они попадают в засыпанной ковш и подаются в топку.

Такая топка оснащается колосниковой механической решёткой, за счет которой сгорание угля происходит в слое, тепло топочных газов при этом попадает в водогрейный котел и экономайзер. Дымовые газы поступают в дымовую трубу через газоход. Шлак и зола, оставшиеся в результате горения, удаляются из системы в бункер накопителя шлаков.

Характер работы подобной угольной котельной обуславливает некоторые ее недостатки, заключающиеся в необходимости постоянного присутствия обслуживающего персонала.

Данная особенность объясняется невозможностью осуществления полной автоматизации котельной в силу обязательности проведения ежедневной чистки топки и своевременной доставки топлива в места хранения, которые занимают довольно обширные площади.

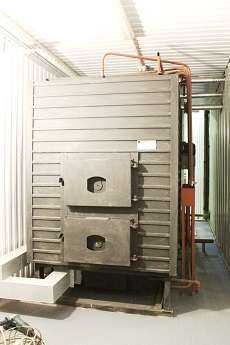

Твердотопливный котел КВр — 0,3МВт	Газоход	Пожарный шкаф

Преимуществами использования твердотопливных котельных являются:

Надежные, эффективные, стабильные твердотопливные котельные установки сегодня производит ООО БМК «Стройтехкомплект». Такие устройства являются нетребовательными в обслуживании, они могут применяться в качестве постоянного или временного источника тепловой энергии для обеспечения административно-бытовых, жилых, промышленных зданий и сооружений.

Опросный лист для заказа котельной

Каталог производимой продукции:

Опубликовано: 21 февраля, 2012Ирина

Модель проекта 903-1-203
Котельная с тремя котлами KV-GM-10 и тремя котлами DE-16-14GM. Открытая система теплоснабжения. Топливо — газ и мазут

Альбом 0. Объяснение (от TP 903-1-199)
Альбом 2.3 Строительный и технологический блок котла KV-GM-10.

Термомеханическая часть, железобетонные конструкции, автоматизация
Альбом 2.4. Строительно-технологический блок отделения котла КВ-ГМ-10.

Металлические конструкции газопроводов
Альбом 5.1.Котели. Архитектурные и строительные работы. Общие чертежи (от TP 903-1-199)
Альбом 5.2.Coteli.

Размеры котла в частном доме: стандарты, стандарты, типы

Архитектурные и строительные работы. Общие чертежи (версия закрытой системы вытяжки дыма) (от TP 903-1-199)
Альбом 5.14.Cotel. Архитектурные и строительные работы. Атипичные продукты (от TP 903-1-199)
Альбом 6.3.Подпропетровская установка.

Архитектурные и строительные работы. Атипичные продукты (от TP 903-1-199)
Альбом 9.10. Устройство для подачи документов DE-16 (10) -14GM. Назначение изготовителя панели управления автоматики и приборов (от TP 903-1-199)
Альбом 9.18 Устройство для подготовки воды.

Задача изготовителя на панелях управления для автоматизации и приборостроения (от TP 903-1-199)
Альбом 11.3.Coteli. Подключение механизмов обеспечения соблюдения с регулирующими органами
Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (от ТП 903-1-199)

Это не полезно
Документ одобрен: Главпромстройпроект Госстрой СССР, Указ №. 41 из 10.11.1983

Тепло в доме – установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления твердым топливом. Не у всех есть возможность подключить газ, не всем хватает средств обогревать дом электрическим котлом. Однако, установка котла на твердом топливе достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами обогрева жилья.

При подключении автоматики, эти устройства вполне конкурентоспособны. В этом плане с ними могут соперничать, если только котлы длительного горения.

Котел на твердом топливе – достоинства и недостатки

Достоинства:

• Невысокая стоимость данного оборудования;
• Большой выбор сырья для котлов на твердом топливе;
• Твердое топливо дешево и его проще достать;
• Автономная работа, вне зависимости от наличия электричества;
• Надежная работа в течение длительного времени.

Недостатки:

• Малое время горения топлива;
• Необходимость личной загрузки топки топливом для горения;
• Требует дополнительной площади для хранения твердого топлива.

Рис.

1 Внешний вид твердотопливного котла

Сам себе теплотехник

Установка твердотопливного котла своими руками вполне по силам любому грамотному человек, достаточно знать некоторые особенности. Рассчитать же мощность котла, диаметр труб теплового контура и многое другое – лучше специалисту. Следует также решить, будет ли оборудование работать от определенного вида топлива или приобрести комбинированный, предусматривающий загрузку разными видами топлива.

До начала установки следует вникнуть в суть технологии и изучить схему.

Процесс это не сложный, не длительный, однако ответственный. Установка данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможны плохая работа отопления, выражающаяся в перерасходе топлива, недостаточном прогреве помещения или даже выходе твердотопливного котла из строя.

Прежде чем покупать прибор, следует рассчитать величину требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и теплопроводности стен (данные берутся из таблиц), а также решить, какой автоматикой следует снабдить будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Требования к помещению для установки

Установка производится на выступающее из пола не менее чем на 7 сантиметров основание из камня, кирпича или бетона.

Так же в качестве твердого основания прибора может быть использована металлическая рама. Ее можно приобрести в магазине или сделать своими руками.

Основание лучше устанавливать не на пол, а на грунт. Если же по каким-либо соображениям это невозможно, то следует убедиться в надежности пола и при необходимости укрепить его.

Если в помещении деревянные полы, на полу перед топкой следует закрепить металлический лист, шириной не менее полуметра, это делается, чтобы во время горения топлива не случился пожар от выпавших угольков.

Для установки твердотопливного оборудования отводится помещение площадью не менее семи квадратных метров способное вместить в себя твердотопливный котел, с «запасом» для свободного перемещения по нему, для размещения вспомогательного оборудования, запасов топлива, пожарных принадлежностей автоматики и др.

В помещении следует организовать:

• Дымоходы;
• Систему вентиляции;
• Водоснабжение;
• Электроснабжение;
• Канализацию.

Все сети подключаются с соблюдением правил пожарной безопасности и санэпиднадзора, согласно схеме.

Использовать котельное помещение в качестве кладовой запрещается.

По правилам, в котельной не должно быть горючих и легковоспламеняющиеся топливо, также нельзя содержать в ней летучие ядовитые вещества.

Как сделать вентиляцию в котельной?

На потолке следует выполнить пароизоляцию, чтобы исключить попадание продуктов горения на жилые этажи. Деревянные стены следует защитить слоем теплоизоляционного материала. Установка твердотопливного котла ближе, чем на 0,5 метра от стены запрещается.

Устройство дымоходов

Дымоходы также можно изготовить своими руками. Дымоходы изготавливаются из кирпича или металлической трубы. Их могут устанавливать с задвижками, перекрывающими доступ холодного воздуха и без них.

При желании можно произвести установку датчиков и заниматься заслонками будет автоматика. Существование задвижек уменьшает длительные теплопотери, однако если задвижку закрыть во время горения, до того, как все топливо прогорело полностью, возникает опасность отравления угарным газом. Схема устройства дымоходов предусматривает также создание колодцев для их очистки.

Для увеличения теплоотдачи можно пропустить трубу дымохода через котел, тогда горячий дым, проходя по трубе, длительное время будет отдавать тепло в систему.

Можно так же устроить дымоход в стене, чтобы использовать оставшееся тепло для обогрева верхнего этажа. Установка внутренних дымоходов в домах с деревянными стенами запрещена.

Для уменьшения потери тепла дымоход, выходящий на чердак, следует подвергнуть теплоизоляции, обернув слоем минеральной ваты или другого негорючего материала.

В качестве изоляции можно также использовать асбест. Дымоходы не должны иметь трещины, чтобы твердые продукты горения не попадали в жилые помещения.

Также для уменьшения теплопотерь не следует ставить твердотопливное оборудование вплотную к наружным стенам.

Схема установки котельного оборудования длительного горения

Рис.

2 Схема котла на твердом топливе

Используемые материалы:

• Инструкция по установке такого приборы;
• метизы;
• монтажная планка;
• дрель;
• трубы;
• фланцы и муфты;
• кабель;
• схема установки твердотопливного котла.

Правильная установка – залог долгой работы агрегата.

Для того, чтобы оборудование работало долго и эффективно, необходимо при монтаже соблюдать правила установки твердотопливного котла.

Проводя установку отопления, следует помнить, что твердотопливные котлы обязательно должны иметь расширительный бак открытого типа.

Это позволяет предотвратить чрезмерное повышение давления в системе. Установка запорных устройств на линии расширительного бака не допускается. Длительное кипение воды в замкнутом контуре во время горения топлива может привести к аварии.

Обратку в твердотопливное оборудование следует вводить ниже уровня батарей, чтобы обеспечить правильную естественную циркуляцию воды в системе.

Если в схеме отопления предусмотрено принудительное перемещение теплоносителя с помощью циркуляционного насоса, лучше установить прибора с возможностью естественной циркуляции.

Следует помнить, что быстро остановить горение оборудования, работающего на твердом топливе невозможно. Поэтому, чтобы при внезапном отключении электроэнергии не произошло перегрева твердотопливного котла и его поломки лучше всего установить его в подвальном помещении или цоколе здания, это позволит иметь достаточно мощную естественную циркуляцию.

Насос монтируется между прибором и входом в агрегат обратки.

Для создания комбинированной системы циркуляции в качестве автоматики можно использовать байпас, подсоединив его своими руками к циркуляционному насосу.

Трубы системы отопления присоединяются с помощью сгонов или привариваются, в зависимости от обозначения на схеме.

По окончании установки агрегата следует вызвать специалистов, для осмотра и регистрации котельной.

Типы твердотопливных приборов

Котлы на твердом топливе бывают традиционные и пиролизные (длительного горения).

Установка твердотопливных котлов длительного горения отличается от установки традиционного прибора по конструкции и способу сжигания топлива.

Котлы длительного горения также можно изготовить своими руками. Котлы длительного горения так же легче модернизируются с помощью автоматики. Правила монтажа приборов длительного горения имеют некоторые отличия от изложенных выше.

По материалам сайта: http://kotlomaniya.ru

stroitel12.ru

Требования к вентиляции котельной в частном доме — VashSlesar.ru

Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.

Вентиляционная система в частном доме для газового котла — это необходимость

Общая информация о котлах, их размещение

Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

Рекомендации при обустройстве воздухообмена

Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:

1. Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
2. Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
3. Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.

Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:

1. На месте приточного канала отмечается нужный размер.
2. По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
3. С уличной стороны труба закрывается решёткой.
4. На стене в помещении монтируется обратный клапан.

Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.

Качественная организация воздухообмена обеспечивает комфорт и здоровье. Особое значение имеет вентиляция в котельной с газовым котлом, гарантирующая дополнительную безопасность и необходимые условия для стабильной надежной работы оборудования. Для нормального функционирования котла газового требуется достаточное приточное вентилирование, иначе сгорание топлива будет неполным. Помимо сниженного тепловыделения работа в таком режиме опасна образованием угарного газа. Даже чрезвычайно малые количества газа угарного вызывают головную боль, слабость и могут привести к трагическим последствиям.

Необходима также высокоэффективная вытяжка в котельной частного дома, которая препятствует образованию гари, не позволяет снизиться тяге. При номинальной мощности менее тридцати киловатт котельное оборудование относится к маломощным и может устанавливаться в помещениях дома, чаще в кухне. При установке на кухне следует выдержать следующие нормативы:

1. площадь кухни должна превышать 15 м.кв.;
2. окно помещения должно иметь форточку;
3. высота потолка от 2,2 метра;
4. дверь помещения в обязательном порядке оснащается приточной решеткой вентиляции для обеспечения достаточно воздухообмена с соседними комнатами;
5. для установки котла от стены выдерживается расстояние не меньше 100 мм;
6. должны соблюдаться противопожарные нормы;
7. надежная вентиляция котла должна соответствовать требования его паспорта.

Внимание. При установке котла на сжиженном газе он не должен монтироваться на цокольном этаже или в помещении подвала, так как при утечках возможно скопление более тяжелого, чем воздух жидкого газа с возникновением взрывоопасной ситуации.

Требования к вентиляции в котельной с газовым котлом

При мощности котла газового превышающей тридцать киловатт требуется проектировать специальное помещение для размещения котельной. При этом требуется обеспечить нормативы СНиП за номером II-35-76. Среди основных требований:

• вентиляция для газового котла предусматривает обязательный выход трубы вытяжной на потолке котельной;
• канал дымохода должен иметь отдельный дополнительный вход для очистки, размещенный ниже на 250 мм от основного входа;
• при расчете площади приточного канала с улицы на один киловатт мощности агрегата принимают 8 см. кв сечения решетки вентиляционной;
• при организации приточной вентиляции из соседних комнат живое сечение решетки должно составлять тридцать кв. см на киловатт мощности котла.

Газовая вентиляция – основные типы, особенности монтажа

В качестве отдельного помещения для котельной с котлом газовым могут использоваться специально сделанные технические пристройки, помещения чердачные, переоборудованные комнаты дома, отделенные от основной постройки помещения.

Наиболее простым решением будет естественная пассивная вытяжка для котельной, обустроенной в частном доме, к ключевым достоинствам которой можно причислить:

• простоту устройства;
• наименьшую стоимость;
• низкие эксплуатационные расходы, включающие только периодическую чистку;
• высокую надежность и достаточную эффективность.

К недостаткам можно отнести большую зависимость от погодных условий, необходимость точного расчета параметров, сложность обустройства для больших мощностей оборудования и значительных площадей помещений.

Структура пассивной газовой вентиляции

Правильно оборудованная пассивная газовая вентиляция, действующая в помещении с котельным оборудованием, включает:

• приточный канал в виде отдельного продуха на улицу либо вентиляционной решетки приточной в двери;
• вытяжной канал, монтируемый в потолке;
• дымоход с отдельным входом для очистки.

Наиболее просто обустраивается вытяжка в котельной частного дома своими руками при пассивном типе воздухообмена.

Необходимая кратность воздухообмена должна соответствовать трем объемам помещения в час. Данный параметр действителен при нормативной высоте помещения котельной шесть метров. Так как обычно высота котельной частного дома значительно меньше, требуется на каждый метр уменьшения высоты добавлять 25% к кратности воздухообмена.

Повышение эффективности вентиляции в котельной

Посмотрим, как сделать вытяжку в котельной частного дома надежной и эффективной.

Важным элементом качественной системы вентиляционной для газовой отопительной аппаратуры является правильно обустроенный дымоход. Обычно он выполняется из цилиндрической трубы оцинкованной либо нержавеющей. Размер дымохода по диаметру должен отвечать требованиям паспорта оборудования.

Дымоход выполняется герметичным, трасса его трубы не должна иметь более трех изгибов и оснащается специальным отверстием для прочистки. Часть конструкции выводится на крышу – на отметку более двух метров над коньком.

Существуют специальные таблицы, которые на основе мощности и других параметров оборудования – объема комнаты, отметки потолка, допускаемой скорости потока – определяют диаметр вентиляции для газового котла, а на практике для мощности порядка тридцати киловатт принимают диаметр приточного продуха 150 миллиметров.

Обычно в отверстие, размещенное на отметке порядка 300 мм над отметкой пола, вставляется отрезок вентиляционной трубы из пластика. Снаружи продух закрывают сеткой из металла или пластика. Обратный клапан отсекает для воздуха выход наружу. При обустройстве вентиляции требуется четко выполнить все требования паспорта котла.

Активная вентиляция в котельной с газовым котлом

При недостаточной эффективности пассивной обустраивается активная вентиляция в помещении с газовым котлом, гарантирующая регулируемый, независимый от внешних условий воздухообмен. Механическая вентиляция может устанавливаться как дополнительный элемент естественной либо как основная система.

Простейшим решением механического воздухообмена является монтаж вентиляторов осевых или канальных на приточных и вытяжных каналах. Включение и отключение вентиляторов может синхронизироваться с работой газового котла.

Механическая вентиляция при установке газового котла включает в себя взрывобезопасные, искрозащищенные модели вентиляторов. Возможно также использование моноблочных приточных, современных приточно-вытяжных климатических систем. Хорошим решением станет и применение турбированного газового котла с коаксильным двухконтурным выходом.

Сдвоенный коаксильный дымоход такого котла через наружный контур засасывает воздух и прогревает его отводимыми по внутреннему контуру продуктами сгорания. При этом повышаются эффективность, стабильность и надежность работы котла.

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

• специальной технической пристройки;
• чердачного помещения;
• индивидуального помещение, отделенного от основной постройки;
• в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

• квадратура кухни 15 м2;
• высота потолков 220 см и более;
• размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
• в окне должна быть форточка;
• двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
• котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

• в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
• рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
• ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
• чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
• если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
• если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

• дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
• внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
• дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

• принудительная вентиляция дороже в монтаже;
• при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
• естественная вентиляция не требует больших финансовых затрат;
• легкая в монтаже;
• не требует особого ухода;
• естественный воздухообмен зависит от погодных условий;
• принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

vashslesar.ru

Вентиляция в котельной частного дома требования

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Вентиляция в котельной в частном доме: виды и требования. Как сделать вентиляцию в котельной частного дома

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Воздух подается в котельную через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см 2 при его подаче изнутри и не менее 8 см 2 , если тяга производится снаружи.
4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) — для его очистки.
5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

1. Отдельное строение.
2. Пристройка к дому.
3. Встроенное внутри дома помещение.
4. В помещениях дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

• площадь пола не ниже 15 м 2 ;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см 2 на 1 м 3 объема котельной;
• окно должно открываться или иметь форточку.

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Основные правила, относящиеся к вентиляции котельной следующие.

1. Расположение входа вытяжного воздуховода наверху.
2. Наличие дополнительного канала для чистки вытяжной трубы.
3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см 2 , а для притока из других помещений — от 30 см 2 .

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м 3 ; k = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м 3 .

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м 2 .

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Приточная вентиляция в котельной частного дома делается следующим образом.

1. К стене прикладывается труба и отмечаются ее габариты.
2. Перфоратором штробится канал с уклоном 6 0 наружу для стока конденсата.
3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели запениваются.
3. Производится установка канального вентилятора.
4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
5. Устанавливаются датчики, шумопоглотитель и фильтр.
6. С обеих концов трубы крепятся решетки.

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

06 Мар 2019      admin         7

erp-mta.ru

Вентиляция в котельной в частном доме: виды и требования

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Воздух подается в котельную через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см 2 при его подаче изнутри и не менее 8 см 2 , если тяга производится снаружи.
4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) — для его очистки.
5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

1. Отдельное строение.
2. Пристройка к дому.
3. Встроенное внутри дома помещение.
4. В помещениях дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

Требования к помещению котельной:

• площадь пола не ниже 15 м 2 ;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см 2 на 1 м 3 объема котельной;
• окно должно открываться или иметь форточку.

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

1. Расположение входа вытяжного воздуховода наверху.
2. Наличие дополнительного канала для чистки вытяжной трубы.
3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см 2 , а для притока из других помещений — от 30 см 2 .

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м 3 ; k = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м 3 .

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м 2 .

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Приточная вентиляция в котельной частного дома делается следующим образом.

1. К стене прикладывается труба и отмечаются ее габариты.
2. Перфоратором штробится канал с уклоном 6 0 наружу для стока конденсата.
3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели запениваются.
3. Производится установка канального вентилятора.
4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
5. Устанавливаются датчики, шумопоглотитель и фильтр.
6. С обеих концов трубы крепятся решетки.

Вытяжная вентиляция устанавливается аналогично, только воздух должен вытягиваться, а не нагнетаться.

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

vizada.ru

виды и требования. Как сделать вентиляцию в котельной частного дома

Домашний уют 24 октября 2016

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Воздух подается в котельную через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см² при его подаче изнутри и не менее 8 см², если тяга производится снаружи.
4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) – для его очистки.
5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

1. Отдельное строение.
2. Пристройка к дому.
3. Встроенное внутри дома помещение.
4. В помещениях дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система – контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

Требования к помещению котельной:

• площадь пола не ниже 15 м²;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см² на 1 м³ объема котельной;
• окно должно открываться или иметь форточку.

Естественная вентиляция

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

1. Расположение входа вытяжного воздуховода наверху.
2. Наличие дополнительного канала для чистки вытяжной трубы.
3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см², а для притока из других помещений – от 30 см².

Дымоход для вентиляции котельной

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

Расчет системы вентиляции

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

• объем v = b * l * h, где b – ширина, l – длина, h – высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м³; k = (6 – 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м³.

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м².

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

Особенности монтажа вентиляционной системы

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Монтаж естественной вентиляции

Приточная вентиляция в котельной частного дома делается следующим образом.

1. К стене прикладывается труба и отмечаются ее габариты.
2. Перфоратором штробится канал с уклоном 6⁰ наружу для стока конденсата.
3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Монтаж принудительной вентиляции

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели запениваются.
3. Производится установка канального вентилятора.
4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
5. Устанавливаются датчики, шумопоглотитель и фильтр.
6. С обеих концов трубы крепятся решетки.

Вытяжная вентиляция устанавливается аналогично, только воздух должен вытягиваться, а не нагнетаться.

Заключение

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

Источник: fb.ru

monateka.com
