Дымоход в гараже: особенности, методы установки

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

Содержание

  • 1 Способы прокладки труб и варианты выхода дымохода
  • 2 Виды подходящих материалов для изготовления дымохода
  • 3 Технология сооружения дымохода в гараже
    • 3.1 Материалы и инструменты
    • 3.2 Чертежи и расчеты
    • 3.3 Изготовление необходимых деталей и сборка дымохода
    • 3.4 Инструкция и этапы монтажа конструкции
    • 3.5 Проверка системы
  • 4 Особенности эксплуатации

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

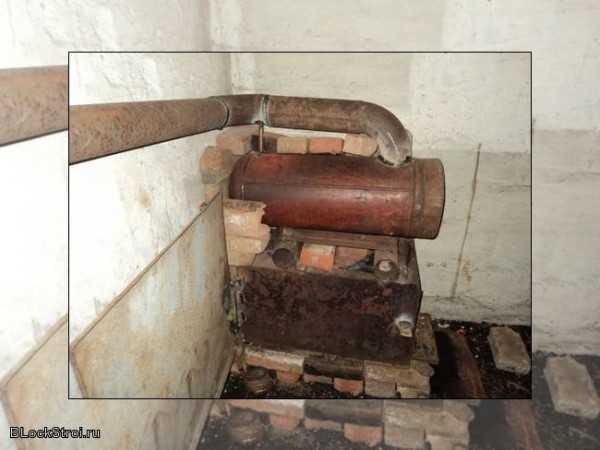

Способы прокладки труб и варианты выхода дымохода

Базисные схемы расположения правильного дымохода:

  1. Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия. Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
  2. Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
  3. Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

  • Грибок с целью укладки на внешний выход трубы;
  • герметическая паста для уплотнения щелей;
  • пригодные по размеру труб соединительные колена;
  • термоизоляция;
  • проходная гильза для выполнения дырки в кровле.

Технология сооружения дымохода в гараже

Установку дымоотвода собственными силами, необходимо начинать с определения месторасположения, где произойдет объединение внешней и внутренней составляющей дымовыводной системы печи. Это вполне сможет быть пустой промежуток непосредственно под крышей. На корпус буржуйки помещают абсолютно все узлы и детали по очередности. На выходе из плиты допускается использовать не тонкий металл, а чугунное колено. Продолжительность эксплуатации в этом варианте, значительно возрастет.

Компоненты трубы нужно ставить до тех пор, пока конструкция не достигнет обозначенного места сборки. В зоне прохождения свода подготавливают просвет, с размером большим диаметра дымохода. Подобное делают для наилучшей фиксации и теплоизоляции в перекрытии.

В том случае, если поблизости проходящего газохода размещаются пожароопасные стройматериалы, их непременно убирают либо, теплоизолируют. Перечисленные мероприятия помогут сберечь гараж от возможности возгорания, поскольку в период подъема температуры в печке, труба также больше разогревается, это обязательно повлечет к созданию пожароопасной ситуации.

Материалы и инструменты

Компоновка сооружения производится снизу на верх, в таком случае начиная от топки до оголовка, для этого потребуются:

  • Переходный модуль из фитингов от печки к дымоходу, а в зависимости от разновидности, вероятно, потребуется ответвление;
  • мультислойнаятруба;
  • шибер-затвор, даёт возможность отрегулировать тягу;
  • огнеустойчивые стройматериалы для установки хода сквозь свод;
  • пластинки из покрытой цинком стали, габаритом приближенно 500х500 мм — для защиты доступа;
  • изоляционные материалы для теплозащиты перехода кровельного пирога, к примеру, зонд ради защищенности извне;
  • оголовок дымовой трубы;
  • хомуты с целью закрепления сборочных элементов из подсчета одна штука на каждый узел крепления к стене;
  • конденсатосборникдля стекающей воды;
  • сверхвысокотемпературныйгерметик с целью изоляции стыковочных швов;
    трубы разного диаметра металлические из подсчета 1 шт/м дымопровода;
    проволока некорродирующая для растяжки;
  • метизы, гвозди.

Список инструментария незначительный:

  • Электродрель со свёрлами по бетонным конструкциям и дереву;
    лобзик;
  • отвёртка и ключ гаечный с целью монтажа системы крепления;
  • пластмассовые вставочки (дюбеля) в целях крепления держателей;
    молоток.

В зависимости от строительной конструкции дымопровода возможно понадобятся и иные инструменты и приспособления, что будет понятно после оформления эскизного проекта.

Чертежи и расчеты

Запланировав район монтирования буржуйки, и выработав принципиальную схему дымовой трубы и ее расположение, рекомендуется оформить эскиз, который далее зримо продемонстрирует, какие конкретно компоненты потребуются с целью монтажа устройства.

Чертежи и расчеты

Он может быть несложным, если что-то не понятно, то можно обратиться к профессионалам, они укажут на неточности и помогут сориентироваться в строительной конструкции. Эскиз, возможно, выполнить от руки, только самое главное — тщательнейшим образом замерить и выставить на нем истинные расстояния и габариты.

С данным изображением нужно идти в специальный гипермаркет, в котором многоопытный менеджер-эксперт без усилий, основываясь на вписанные характеристики, выберет абсолютно все требуемые компоненты дымопровода.

В случае, если труба будет выполняться своими силами, ее устанавливают в форме прямой конструкции, поскольку модели дымоотвода со сложным углом, произвести своими руками — невозможно. Весьма важно не забывать, что, в случае, если дымопровод станет переходить через несколько перекрытий, то сопряжения разных частей дымоходной конструкции, должны находиться друг от друга не менее чем на 310 мм. Перечисленное ограничение – обязательно для применения в гаражах. При возможной разгерметизации сборок под воздействием высокой температуры сможет возникнуть огнеопасная ситуация.

Изготовление необходимых деталей и сборка дымохода

Произведенные в заводских условиях компоненты дымоотвода содержат абсолютно все нужные элементы, из которых возможно правильно подобрать элементы для самых разных конструкций дымоотвода любого уровня сложности. В торговых центрах выставлены как обыкновенные комплексы — стальные трубы без теплоизоляции, сэндвич-детали, и все требуемые соединительные узлы. В связи, с чем рекомендуется для обеспечения пожаробезопасности дымовой трубы и продолжительной ее работы, применить заводскую конструкции, а не изготовленную кустарным способом.

Изготовление необходимых деталей и сборка дымохода

Приобретая дымоотвод, нужно просчитать Д трубы. В случае, если его закупают для заводской буржуйки, то исходят от диаметра патрубка этого нагревательного прибора. В том случае, когда печка кустарная, то Д обязан быть в районе 90 и 160 мм, что связано с объемом топочного пространства. Подсчитывается диаметр незамысловато — он обязан быть превышать сечение топки в 2.8 раза, в том случае, если вычислялся Д в мм, а объем – в л. Так для бесхитростной печки “Гном” – диаметр дымохода составит 110.0 мм при топке – 40.0 л.

Изготовление необходимых деталей и сборка дымохода

Инструкция и этапы монтажа конструкции

После того как все будет приготовлено, возможно установить дымопровод из единичных компонентов. В случае, если их в совокупности довольно много, то взяв за базу схему, заранее на свободной площадке складывают все компоненты в требуемой очередности, таким образом, гораздо проще будет выполнить процесс сборки по месту.

Первоначальным этапом надлежит выполнить облицовку стены за топкой и дымоходной трубой термостойким материалом, к примеру, асбестом. Затем, в стенке либо в потолке требуется выполнить сквозной проход сечение, которого зависит от выбранного метода термоизоляции.

В случае, если стенка бревенчатая, потребуется произвести либо купить деревянную коробку, с круглым отверстием на 5 мм превышающей диаметр дымохода. Края его обязаны выходить из стенки либо потолка на 160 -210 мм.
Если стенка кирпичная, тогда в выполненное отверстие, размещают особенный проходной стакан. Этот элемент требуется прочно зафиксировать и с внешней, и с внутренней конструкции стены.

Последующим этапом выполняют соединение партубка от печи с возведенным на крыше участком трубы с использованием нужного хомута, для предотвращения выхода дымовых газов. В том случае, если проход организован в стенке, то последующим элементом трубы ставится колено с небольшим углом.

Если же дымоотвод станет выходить сквозь площадь потолка, в таком случае ставится гладкий участок дымохода, с расчетом, чтобы он либо завершался за 400 – 500 мм от свода, либо же подымался над кровлею на 300 – 400 мм.

Необходимая суммарная высота дымопровода должна быть не менее 5 м, но в варианте с трубой для времянки во вспомогательных комнатах уровень можно сократить. Самое главное — возвысить ее над крышей, в соответствии с установленными государственными нормами.

Внешняя труба утепляется либо сделана из сэндвич-сегментов. Дымоотвод для прочности закрепляется к стенке особыми кронштейнами, которые также смогут быть включены в покупной комплект или быть сделаны своими руками из железного уголка.

Возвысив трубу вплоть до уровня конька кровли и капитально зафиксировав ее на стенке, поверх на дымоотвод одевают грибок, который предохранит сооружение от проникновения внутрь листвы и атмосферной влаги.

Проверка системы

Дымоход полностью готов, однако прежде чем его зафиксировать, нужно потопить источник тепла и проконтролировать плотность и тягу. В варианте обнаружения проблем по данным параметрам, потребуется устранить первопричину, а уж после этого закреплять конструкцию. В том случае, если внешняя часть дымопровода вышла довольно высокой, рекомендуется устанавливать проволочные растяжки, накрепко соединив конструкцию, с тем, чтобы при мощном урагане либо сходе снежных масс с кровли, труба не была повреждена.

Для того чтобы качественно сделать дымоотвод в гараже нужно соблюдать строгие рекомендаций:

  1. Производя сборную конструкцию, внутреннюю часть пропускают под уклоном вдоль стенки, с тем, чтобы теплопередача исходила не только от печки, но и от дымовентиляционного канала.
  2. Прямоточный дымоход помещают на объектах, рассчитанных для краткосрочного нахождения персонала. Поскольку при подобной конструкции тепловая энергия в здании хранится, до тех пор, пока работает печка, после ухода персонала отделение стремительно простывает и создается конденсация на трубе и других металлических конструкциях в гараже.
  3. В зонах излома должна быть установлена дверка для контроля и чистки сажи.
  4. На этапе оформления чертежа дымовой трубы печки, нужно избегать прямых углов, с тем, чтобы не образовывать препятствий дымовым газам.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

Дымоход в гараже через стену 👉 материалы, принцип работы конструкции

Если у хозяев возникло желание монтажа в своем гараже полноценной системы отопления для провождения времени в комфортных условиях, то в принципе соорудить всё можно самостоятельно. Но потребуется вникать в процесс монтажа, учитывать даже малейшие нюансы. В обогреваемом гараже автовладельцу удобнее чинить машину, проводить ее осмотр на предмет поломок. При организации отопления потребуется дымоход. Его удобно формировать через стену. А после установки важно всегда помнить о правилах эксплуатации и мероприятиях по уходу.

Дымоход в гараже через стену

Выбор материала для дымохода

Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:

  • сделаны из нержавейки;
  • износостойкие;
  • нормально реагировать на высокие температуры.

Если особо не принципиально, какой материал взять, то можно делать кирпичный канал. Но затраты при этом увеличатся, а обслуживание будет более сложным. В связи с этим чаще предпочтение отдается гофрам из металла.

Подходящие материалы

Для монтажа потребуются:

  • проводчики из металла – диаметром 16 см;
  • тройник – может потребоваться для организации отвода;
  • колена для стыковки – они помогают изменить направление канала – нужно обязательно учесть, что размер не меньше 16 см;
  • гриб – его закрепляют на оголовке, он нужен в качестве защиты и усиления тяги;
  • герметик – он надежно герметизирует стыки для обеспечения соответствия системы нормам безопасности;
  • материалы для теплоизоляции, их используют в зонах прохода через стены;
  • битумная смола.

Принципы устройства дымохода

Буржуйка – отличный способ отопления гаража. Конструкция дымохода отличается. В большинстве моделей выделяется 2 основных элемента:

  • вывод из помещения;
  • сегмент теплообмена.
Принцип устройства

Если соорудить тепловую часть самостоятельно, то производительно печки заметно увеличивается.

Все буржуйки делятся на 2 типа:

  • горизонтальные;
Горизонтальная модель
  • вертикальные.
Вертикальная модель

Дымоход при этом отличается в соответствии с расположением печки. В вертикально расположенной сложнее организовать отведение дыма. Потребуется формировать изогнутые каналы, чтобы правильно выводить отработанный от горения дым на улицу.

Горизонтальные модели дополняются специальными камерами. Если дым попадает в камеру, замедляется его скорость. Энергия при этом отдается помещению, сохраняется максимально. За счет этого увеличивается КПД печки.

Виды дымоходов

Выделяют три типа конструкции дымоходов для буржуек:

  • Максимально эффективный для обогрева. Это труба, которая выходит из печи, поднимается к потолку, но не доходит до него, поворачивая к стене. Через стену канал выходит наружу. Труба внутри гаража играет роль активного нагревателя – батареи. Это улучшает теплообмен в гараже при сокращении расхода топлива.
С выходом около потолка
  • Конструкция схожа с первым вариантом. Отличие только в том, что дымоход будет выходить через крышу. Способ тоже эффективный, но понадобится организация дополнительных работ для создания герметичности. Для этого заделываются все щели жаростойким составом герметика.
Через потолок
  • Вывод наружу через стену сразу, когда труба выходит из печи. Данный метод максимально пожаробезопасный, но не так эффективен в отличие от первого.
Через стену на уровне печи

Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.

Примерная схема

Инструменты и материалы для работы

Соорудить дымоход самостоятельно достаточно хлопотно. Сборка требует внимательного отношения, соблюдения правил, рекомендаций профессионалов.

Технологический процесс для дымохода через потолок и стену в общих чертах не отличается. Сначала в любой ситуации измеряется длина, потом начинают сборку.

Самостоятельно производство труб нежелательно, так как этот процесс требуется учета множества факторов. Без специальных знаний сделать это просто не получится. Проще всего собрать дымоход своими руками, но из готовых купленных деталей.

Монтаж дымохода через стену

Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:

Обработка стыков
  • Следование установкам пожарной безопасности. Все области стыковки дымохода и других поверхностей обрабатываются огнеупорными составами, на них формируется противопожарная изоляция.
  • Соорудить трубу нужно из 2 или 3 частей, она не должна быть цельнометаллической. Это важно в случае прогорания, так как заменить потребуется всего одну часть, которая испортилась в процессе эксплуатации.
Должно быть несколько секций трубы
  • При осуществлении вывода сквозь стену заранее проводятся замеры, заказывают элементы для организации поворотов канала. Их не получится сделать своими руками правильно.
Поворотные элементы
  • Крепить дымоход только хомутами, не использовать сварку, потому что внутри труб постоянно изменяется температурный режим, металл расширяется и сужается, поэтому места сварки могут полопаться, особенно в период сильных морозов.
Хомут

Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.

В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.

Колпак

Отличия вывод через стену

Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.

Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.

Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.

Этапы установки дымохода

После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.

Последовательность, как правильно сделать, такая:

  1. Закрепление самой первой части дымохода – к дымоходному отверстию в буржуйке.
  2. Наращивание колена до стены – через нее будет осуществляться выведение.
  3. Теперь формируется отверстие диаметром не меньше 16 см. Важно соблюдать установки пожарной безопасности.
  4. В отверстие монтируется проходной стакан – только так можно пропускать дымоходную трубу.
  5. Состыковка трубы с наружным коленом.
  6. На наружную часть наносится слой битумной смолы. Она теплоизолируется специальным материалом, типа минеральной ваты.
  7. Грибок монтируется над верхним сегментом с наружной части здания. Он помогает предупредить попадание мусора, пыли, других посторонних предметов, осадков в дымоход.

После окончательного завершения работ можно приступать к использованию буржуйки.

Подготовка стен

Обязательно стена готовится под прохождение через нее трубопровода. Сначала наносится разметка, потом проделывается отверстие под проходной патрубок.

Затем устанавливается патрубок. Он закрепляется в отверстии по размеру, обязательно дополняется изоляцией из фольгированной минеральной ваты. Потом труба соединяется с печкой. Требуется колено с тремя секциями, оно стыкуется с тройником через переходной элемент.

Отверстие в стене

Если требуется поменять направление, применяется тройник, оснащенный очистным стаканом. Его легко снять для очистки, а фиксируется он при помощи кронштейна.

Труба, выводящая газ, крепится на стену при помощи специального фиксатора. Промежутки между элементами не больше 2 м.

Особенности ухода

Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.

Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.

Правильный уход

Как определить высоту трубы

Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.

Оптимальная высота 50-200 см.

Современная модель

Заключение

При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.

Средняя оценка

оценок более 0

Поделиться ссылкой

пошаговая инструкция, как правильно сделать

Расчет дымохода для буржуйки

После того, как печь установлена ​​и готова к эксплуатации, необходимо установить дымоход, который сможет правильно функционировать, соблюдать тепла в помещении и в то же время предотвратить попадание отходов горения в воздух помещения, где установлена ​​печь. Для этого нужно правильно рассчитать диаметр трубы, ее длину и продумать, как она будет выводить дым на свежий воздух.

Для того, чтобы система отопления имела наивысший КПД, необходимо, чтобы труба для печной плиты обеспечивала достаточную тягу.

Экспертное заключение

Круглов Павел

Печник с 25-летним стажем

Оптимальным является соотношение диаметра трубы к камере сгорания 2,7 миллиметра на 1 литр. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки на 50 литров.

После определения диаметра трубы дымохода следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только расположение печи, но и на каком расстоянии от конька находится дымоход на крыше.

Выход трубы должен располагаться над крышей по определенным правилам:

  1. Дымоход располагается от конька крыши на расстоянии до 1500 миллиметров, значит, выход дымохода должен располагаться на высоте 50 сантиметров выше вершины конька;
  2. При расстоянии 150-300 сантиметров до козырька выход трубопровода может располагаться на одном уровне с ним;
  3. Если дымоход расположен у края крыши, то его выход должен быть чуть ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы через стену, а не через крышу. При этом конец дымохода должен располагаться чуть ниже вершины конька крыши.

А вот основной длинной трубы будет общее расстояние от выхода трубы до самой печи – расчеты в каждом отдельном случае будут разные, все зависит от того на каком этаже, в каком месте комнаты и на какой высоте , буржуйка поместится.

Изготовление печи из металлической трубы

Процесс создания данного отопительного узла из куска стальной трубы большого диаметра для буржуйки несложный и состоит из следующих этапов:

  1. От трубы отрезается фрагмент необходимой длины. С помощью сварочного аппарата проделываются два отверстия, одно из которых будет служить поддувалом для обеспечения притока воздуха, а второе потребуется для установки дымохода печной печи.
  2. Далее приваривается металлический лист с заранее проделанными в нем отверстиями, которые имеют небольшой диаметр – используется как колосник. Элемент размещают так, чтобы он находился между камерой сгорания и нагнетателем.
  3. Затем нужно соорудить крышку, закрывающую камеру сгорания. Для этого к концу трубы приваривается лист металла. Если на крышке оборудовать импровизированную печь, то плиту можно использовать для приготовления пищи.
  4. Опорные ножки приварены к нижней части нагревательного элемента.
  5. Зольник размещается под решеткой, являющейся ящиком для золы. Желательно оборудовать его небольшой металлической дверцей.

В результате проделанной работы получается печь из трубы, которая способна обогреть небольшое по площади помещение. Но чтобы работа агрегата была эффективной, требуется дымоход. Процесс обустройства дымоотводной конструкции и изготовления трубы для буржуйки имеет ряд нюансов.

Предлагаем Вам ознакомиться с проходом металлической трубы через крышу

Материалы и их количество

Перечень материалов необходимых для строительства дымохода различается в зависимости от того, какую трубную конструкцию решено установить . Если выход должен осуществляться непосредственно через крышу, то требуется меньше угловых отводов.

Для дымохода стандартного размера потребуется следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливной навес, сквозное стекло, теплоизоляционные материалы.

Экспертное заключение

Павел Круглов

Печник со стажем 25 лет

Огромную роль играет то, какие трубы для дымохода от печи было решено приобрести, так как количество, размер и виды колен будут определять, какая конструкция будет монтироваться. Если бы было принято решение, что система дымоудаления будет находиться снаружи помещения, то установить ее внутри здания уже не получится, так как тогда потребуется другой набор деталей.

Инструменты

Вам понадобятся только режущие инструменты: болгарка, электролобзик, нож. Все работы выполняются вручную и не требуют специальных приспособлений.

Схема установки

Существует несколько типов дымоходов, наиболее подходящий тип конструкции подбирается индивидуально.

Способы установки

Важно учитывать сбор конденсата в системе, поэтому необходимо иметь заглушку, слив конденсата и емкость для сбора конденсата.

Если буржуйка устанавливается через стену от трубопровода, расположенного на улице, то целесообразно будет вывести дымоход через окно, чтобы не пришлось готовить отверстие для трубопровода в потолке.

Наружная часть дымохода утеплена теплоизоляцией, покрытой защитным материалом. На конце трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и посторонних предметов.

Подготовка пола

Дымоход для печи чаще всего устанавливается таким образом, чтобы он проходил через потолок, поэтому перед монтажом и креплением конструкции трубопровода необходимо сделать для него отверстие в потолке: с помощью электролобзик или другой режущий инструмент, имеющий диаметр, подходящий для прохождения стакана для отводов внутреннего дымохода.

Пример отверстия под трубу дымохода

Стекло проходное

Перед сборкой дымохода для каменки в отверстие устанавливается сквозное стекло. Диаметр стекла следует подбирать по диаметру внутренней трубы, хотя иногда стык делают до прохода дымохода через потолок. Следует понимать, что важно прочно зафиксировать стекло – оно служит защелкой. Но кроме него трубопровод необходимо прикрепить к поверхности стены.

При неправильной установке могут быть такие последствия.

Если в потолке имеются легко воспламеняющиеся материалы, утеплитель или деревянные детали, то их необходимо удалить, чтобы они не соприкасались с проходным стеклом.

После того, как труба вставлена, все это необходимо загерметизировать огнеупорным материалом, например, термостойким герметиком или специальной огнеупорной ватой.

Следующие этапы работы на фото:

Герметизация

Вывод трубы на крышу

Кровельные работы

На последнем этапе необходимо надеть на трубу дефлектор.

Наконечники для работы

  • Используемые в конструкции трубы располагаются исключительно в вертикальном положении; для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими изгибам системы. В целях экономии можно изготовить кронштейны самостоятельно, используя металлический уголок.
  • Все соединения необходимо обработать герметиком, чтобы не осталось отверстий, через которые дым может выходить в воздух помещения. На рынке представлен большой выбор герметиков, подходящих для герметизации стыков труб для дымоудаления:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Термостойкие герметики;
  4. Термостойкие герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, температура которых достигает 350 градусов Цельсия. Так как дымоход для печной печи нагревается до более высоких температур, данные виды герметиков подходят только для деталей, находящихся вне трубопроводной системы.

Жаростойкие и термостойкие полимеры, выдерживающие огромные температуры, до 1500 градусов по Цельсию – это самый подходящий выбор для печного дымохода.

Присоединение дымохода к печи

Дымоход, выходящий из буржуйки, называемый внутренним, подключается к улице, наружному трубопроводу, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является участок, выходящий из печной трубы, который коленом соединяется с потолком.

При установке внутреннего дымохода важно правильно соединить трубу с патрубком дымохода – так как при неправильном выполнении дым может попасть в воздух помещения, что сделает невозможным нормальное функционирование системы отопления.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Дымоход соединяется с печью при помощи термостойкого герметика и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газа может привести к отравлению находящихся в помещении.

Дымоход, подключенный к печи

Выбор места для дымохода

Первый вопрос, из чего сделать дымоход для печи. Обычно материал для изготовления дымохода для печной печи выбирают по его назначению. Для переносной печи нет смысла обустраивать кирпичные конструкции, достаточно взять металлическую или асбестовую трубу. Но лучше проконсультироваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем приступить к сборке конструкции, лучше снять все размеры и сделать хотя бы эскиз. Так как дымоход для печи является подвесной конструкцией и желательно заранее продумать все повороты и стыки. Особое внимание следует уделить местам прохода стен, перекрытий и крыш, а также рассчитать количество и форму отводов, определить длину дымохода для печи.

Сегодня в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное как рассчитать дымоход для печи, правильно определить его диаметр. В печах заводского изготовления уже есть небольшое сечение выходной трубы, поэтому подобрать диаметр дымохода под печку несложно. Комплектуем комплектующие по проекту, так как есть 3 вида выхода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум контакта с другими поверхностями. А после демонтажа можно просто поставить вентиляционную решетку. Обычно выход дымохода для печи через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно дорогая конструкция, так как необходимо пройти через потолок, чтобы не попасть в стропильную систему. Далее начертите трубу, прорезав крышу так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного здания между этажами будет добавлено отверстие. Выполняя все эти работы, необходимо учитывать пожарную безопасность;
  • в стене на уровне выхода из буржуйки. Самый безопасный способ топить, так как весь дымоход находится снаружи. Но у него есть ряд недостатков, главный из которых – быстрое остывание трубы. В связи с этим холодный воздух оттягивает тепло от печи и впоследствии от помещения. То есть после того, как печь прогорела, необходимо перекрыть дымоход, чтобы через него не охлаждалось помещение.

При обустройстве дымохода для печи в гараже или мастерской часто выбирают первый способ, как наиболее эффективный.

Замуровать трубу?

Металлический дымоход для буржуйки не требует особой защиты от внешних воздействий, но из-за визуального эффекта и возможного контакта с горячей трубой предприимчивые хозяева часто обмуровывают трубопровод.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Но строительство дымохода путем кирпичной кладки запрещено – такие конструкции не подходят для данной системы отопления, исключительно оцинкованная труба для печи подходит на эту роль, обеспечит хорошее сцепление с дорогой, легко чистится и проверяется на наличие дефектов. Простота установки и неприхотливость в обслуживании – основные преимущества этой вытяжки.

Уход и очистка

От состояния дымохода напрямую зависит общее качество работы и эффективность системы отопления, поэтому следует периодически уделять внимание систематическому обслуживанию.

Необходимо ежегодно проводить полный осмотр трубопровода на наличие трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. При осмотре следует одновременно очистить всю конструкцию дымохода от копоти – это можно сделать, обжигая в печи осиновые дрова.

Уход за дымоходом

Для того, чтобы конструкция дымохода, а значит, и отопительный узел исправно работали, за ними следует ухаживать:

  1. Не реже одного раза в год труба для печи в гараже, теплице, сарае или жилой комнате следует проверить на наличие трещин, ржавчины и прогаров.
  2. Ежегодно очищать дымоход специальными химикатами, которые необходимо сжигать в топке вместе с твердым топливом. Можно поставить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа сгорает в дымоходе.
  3. Использовать механический способ с использованием ерша, утяжелителей и т.п. не получится, так как конструкция дымоотвода печки не долговечна.

Предлагаем ознакомиться Можно ли мыть тело дегтярным мылом

Чтобы в печи-буржуйке всегда была хорошая тяга, а в помещении не было дыма, необходимо обязательно проводить профилактические меры, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодического обслуживания:

  • Для того чтобы труба была чистой от нагара, необходимо периодически добавлять в сжигаемые дрова химические средства, специально предназначенные для разрыхления нагара. Для этих же целей используют и осиновые дрова, помогающие очистить внутренние стены. Для чистки трубы с их помощью используют только осиновые дрова для профилактического протапливания. Желательно, чтобы они не прогорали быстро, а максимально возможное время тлели в топке. Для создания таких условий тягу искусственно уменьшают, закрывая поддувал после того, как дрова хорошо прогреются.
  • Механическая очистка трубы от нагара и ржавчины проводится ежегодно. Для этого можно использовать специальную чистящую щетку с грузом.
  • После каждой уборки обязательно производить ревизию поверхности, аккуратно опуская включенную лампочку в дымоход. Это необходимо для того, чтобы вовремя обнаружить прогары или трещины.

Процесс установки дымохода из готовых сегментов достаточно прост, и с ним вполне можно справиться самостоятельно. Если есть желание изготовить части трубы самостоятельно, то лучше сразу отказаться от этого, особенно при отсутствии опыта подобных работ.

Поскольку любой дымоход должен обладать высочайшей надежностью, а все сегменты при стыковке должны идеально подходить друг к другу для их герметизации, то рекомендуется устанавливать детали, изготовленные исключительно на профессиональном уровне. Необходимо помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших дыр представляет, без преувеличения, смертельную опасность.

Несмотря на кажущуюся простоту и незатейливость конструкции, дымоход для печи будет требовать периодического внимания. В первую очередь это должно проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогара или трещин.

Наличие любого из этих дефектов должно быть сигналом к ​​немедленной замене поврежденного участка дымохода. Оставленный без присмотра, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае сквозь щели будет просачиваться дым; в худшем случае сгоревший трубопровод может просто разрушиться.

Не менее важно заботиться о внутренней поверхности дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и зола. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

  • Тяга уменьшается.
  • Нормальный дымоудаление нарушено.
  • Конструкция дымохода утяжеляется.

Удалить накопившуюся сажу можно с помощью специальных химических составов, которые наносятся на древесину. Их компоненты совершенно безвредны для здоровья человека, но для нагара являются поистине грозным оружием.

Дрова из обыкновенной осины имеют почти такой же эффект. Желательно, чтобы осина тлела понемногу, а не выгорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет просто прикрыть поддувал.

А вот традиционные способы очистки (металлическая щетка, сердцевина, ерш, высокие температуры) здесь не подойдут, так как тонкое железо может просто не выдержать.

Выход

Монтаж выхлопной трубы для печки процесс не сложный и может быть осуществлен самостоятельно, без привлечения специалистов. Главное, соблюдать правила пожарной безопасности, не допускать контакта дымохода с легко воспламеняющимися материалами и следить за герметичностью конструкции.

При ответственном подходе к установке печи и монтажу дымохода, а также правильной эксплуатации никаких проблем при эксплуатации системы отопления не возникнет. Если установка всей системы неправильная, то, как котел или камин, печь может стать причиной пожара.

Зазор дымохода для гаражной дровяной печи?
