Проход дымохода через кровлю, требует серьезных знаний, ведь здесь надо учитывать такие нюансы, как температурное…

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

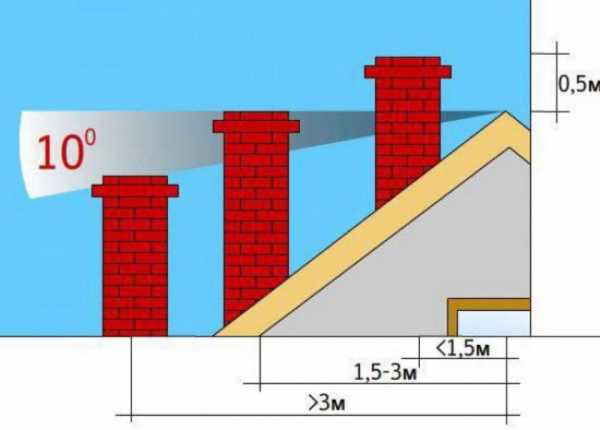

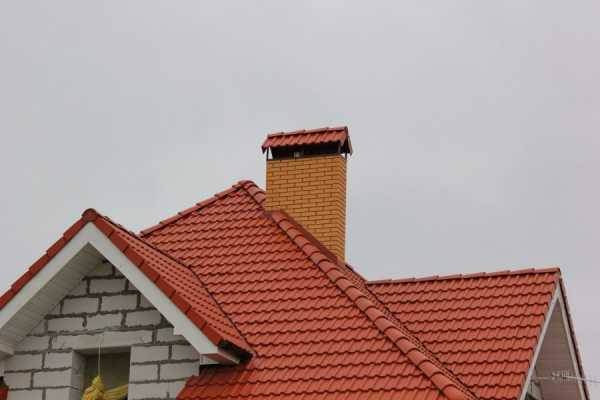

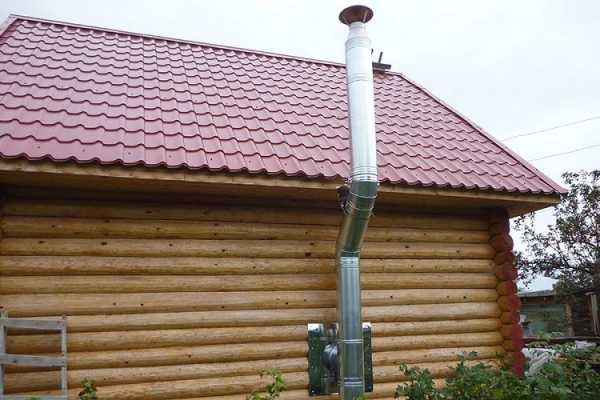

Печная труба, смещенная относительно конька крыши

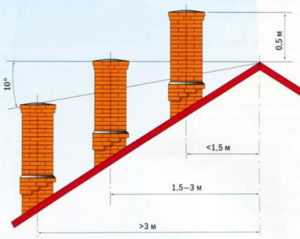

При этом нужно соблюсти такие строительные нормы:

  1. Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.

  2. При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.

  3. Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

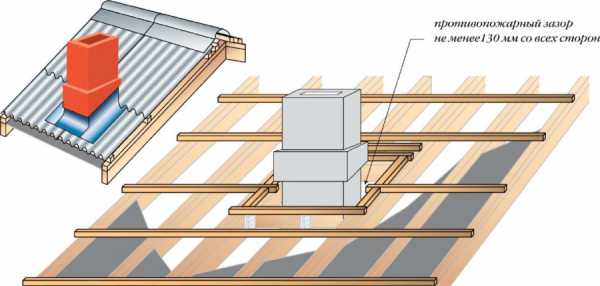

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

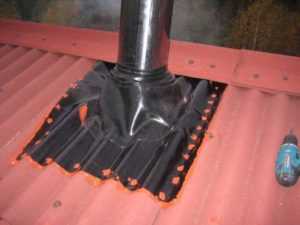

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

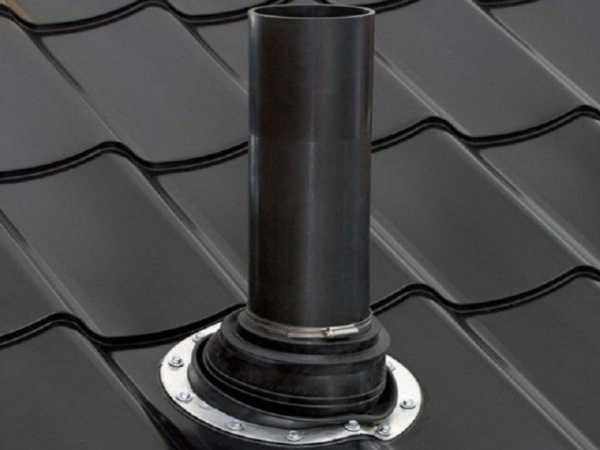

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

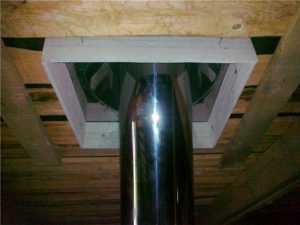

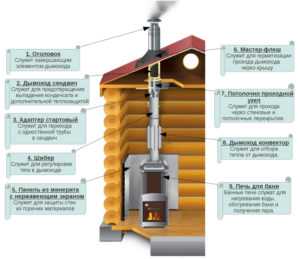

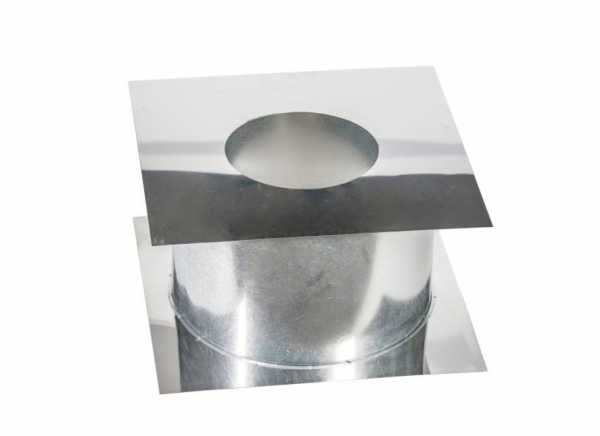

Потолочно-проходной узел для круглой трубы
На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

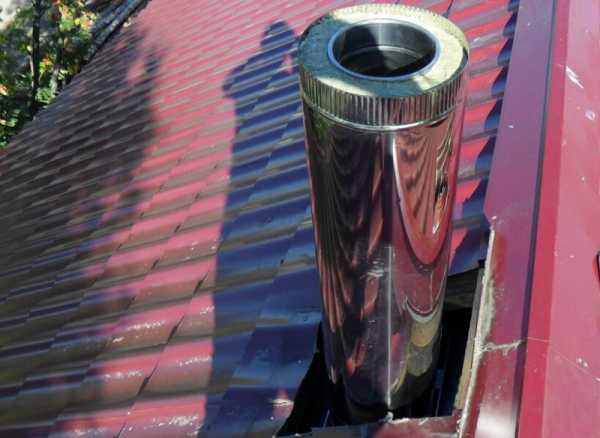

Проход через металлочерепицу

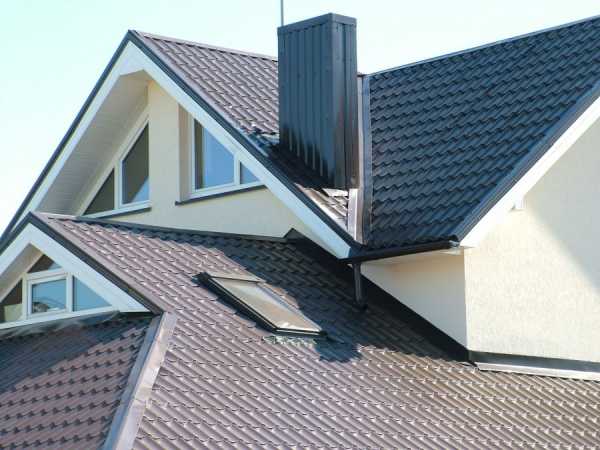

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

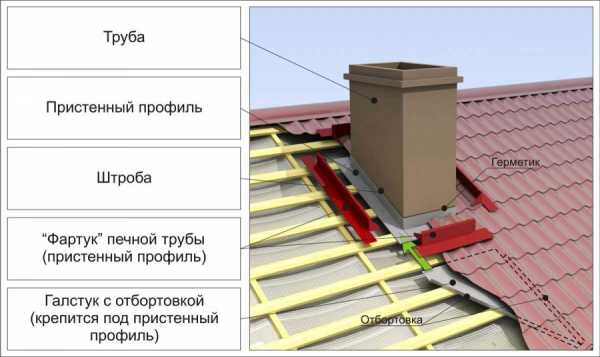

  1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.

  2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).

  3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу
  1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.

  2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.

  3. После установки галстука и внутреннего фартука укладывается металлочерепица.

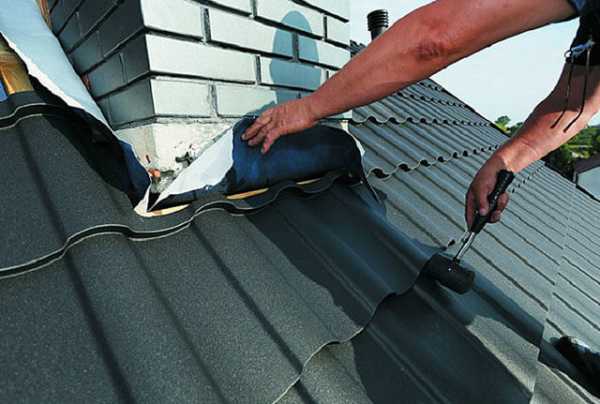

  4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

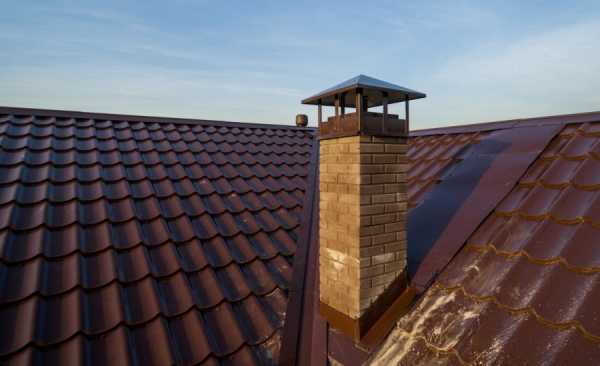

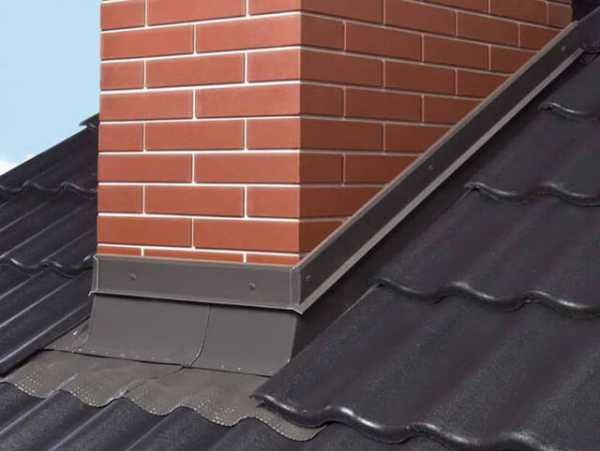

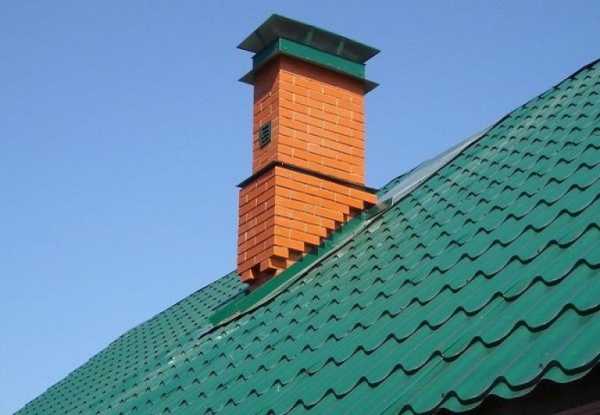

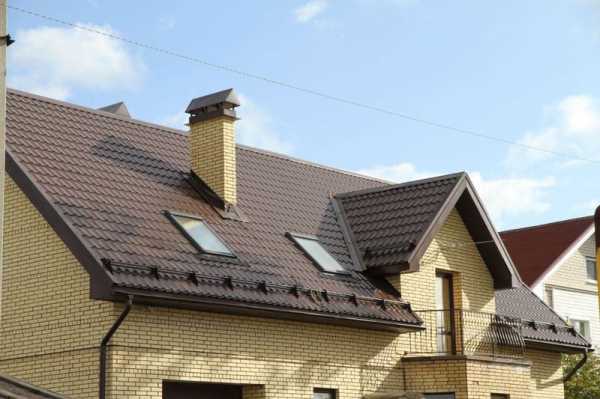

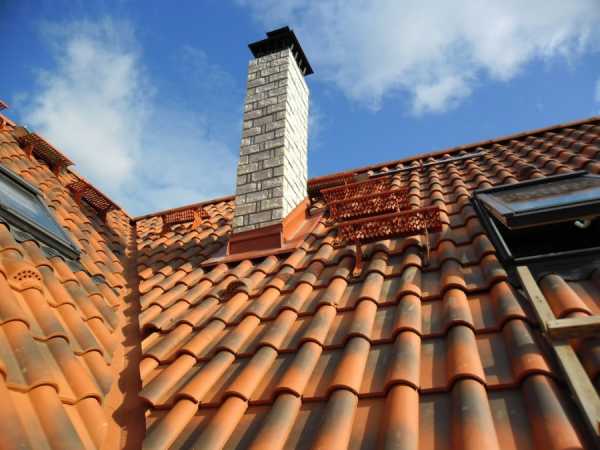

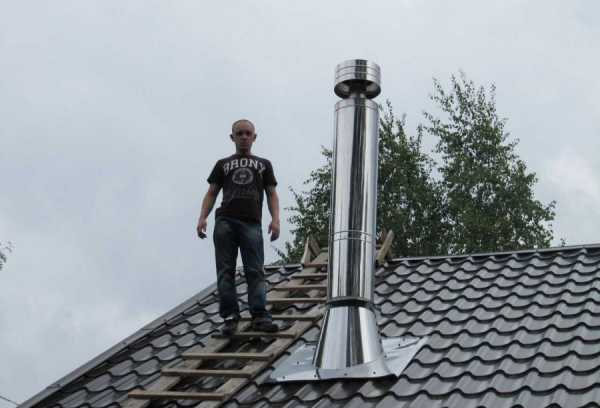

Готовая печная труба, проведенная через металлочерепицу
Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

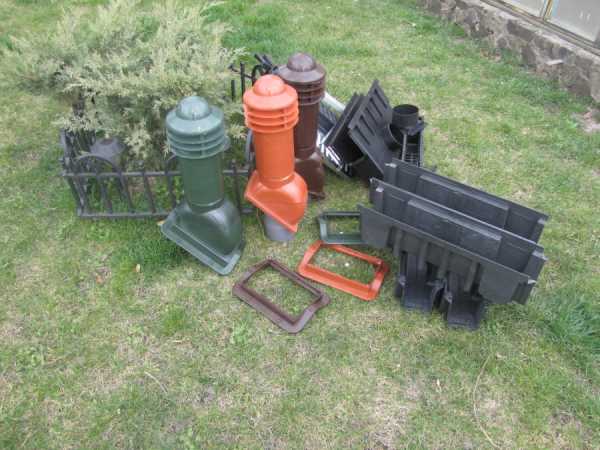

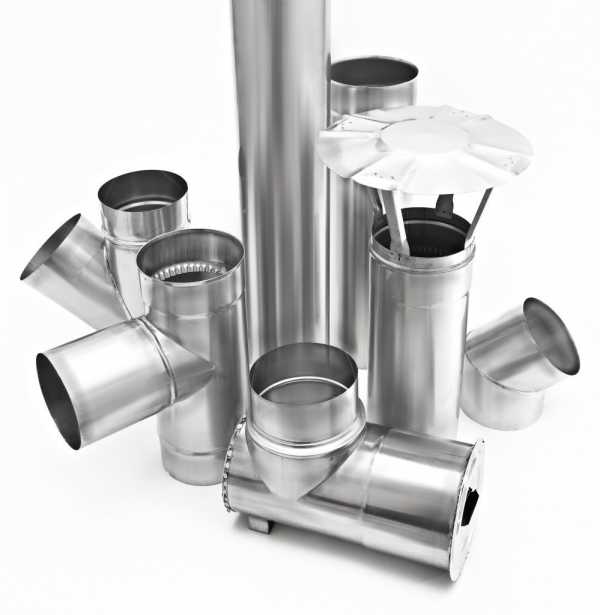

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

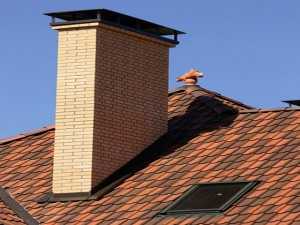

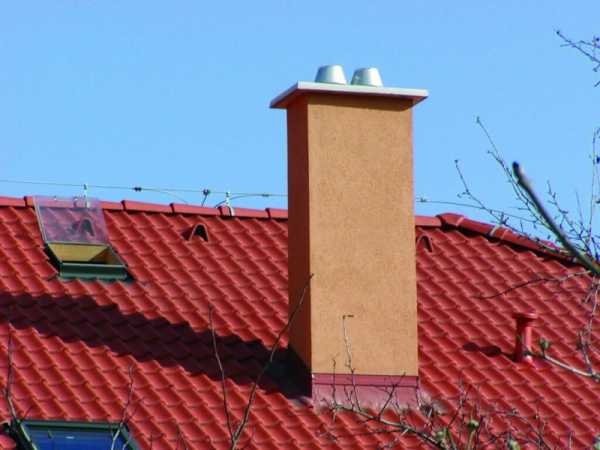

Кирпичная труба, проведенная через ондулин
Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

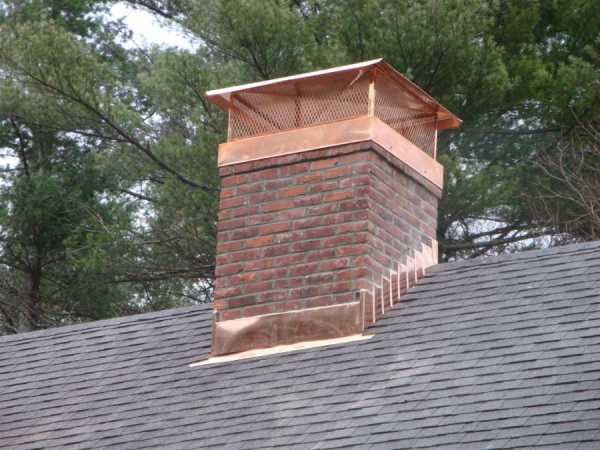

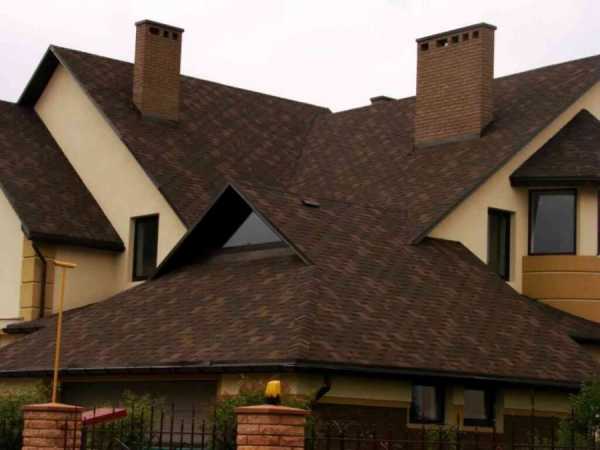

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

  1. Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.

  2. Устанавливается опалубка.

  3. Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.

  4. Кровельное покрытие заводится на стенки.

  5. Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.

  6. На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

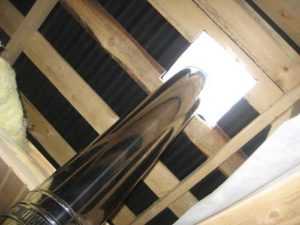

  1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.

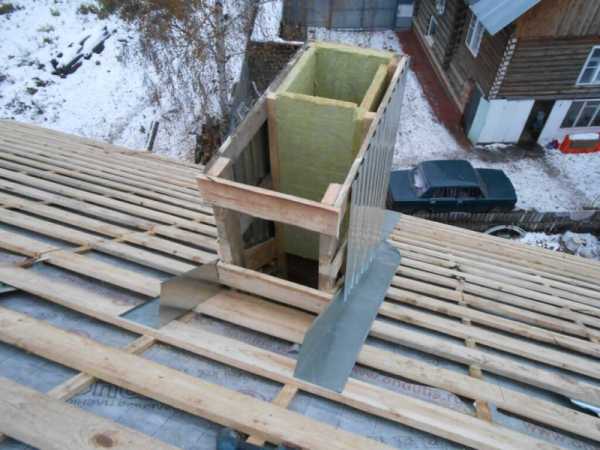

  2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.

  3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.

  4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.

  5. Короб заделывается огнестойким материалом для термоизоляции.

  6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про современный дом-шале в горах.

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Как вывести дымоход через крышу, высота дымохода — фото, видео

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Содержание статьи

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

  1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
  2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
  3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
  4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
  5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

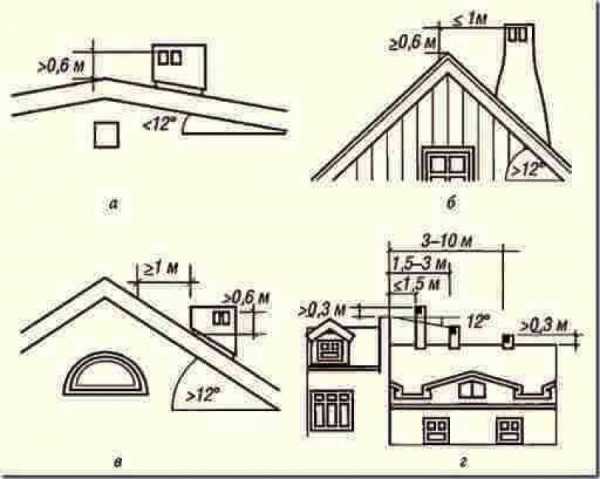

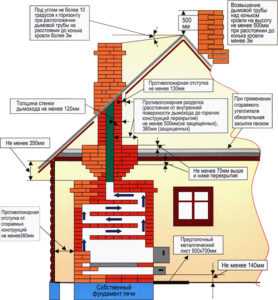

Схема норм размещения дымохода на крыше

  • Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
  • Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
  • Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
  • Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
  • Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
  • Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
  • Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

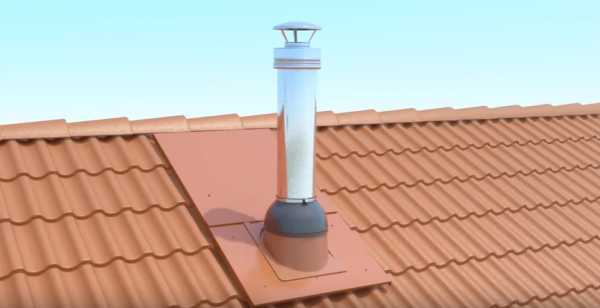

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

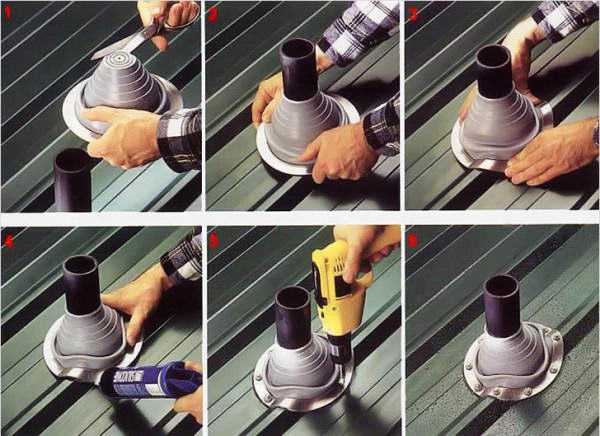

Схема монтажа эластичной проходки

Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

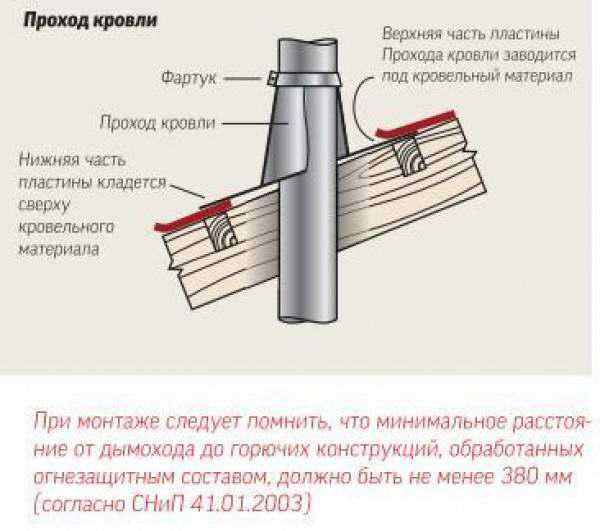

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

  • Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
  • С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
  • Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
  • Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
  • Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

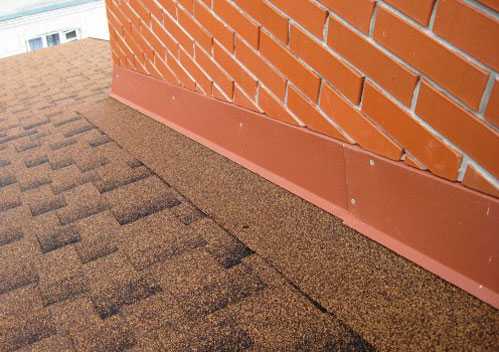

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

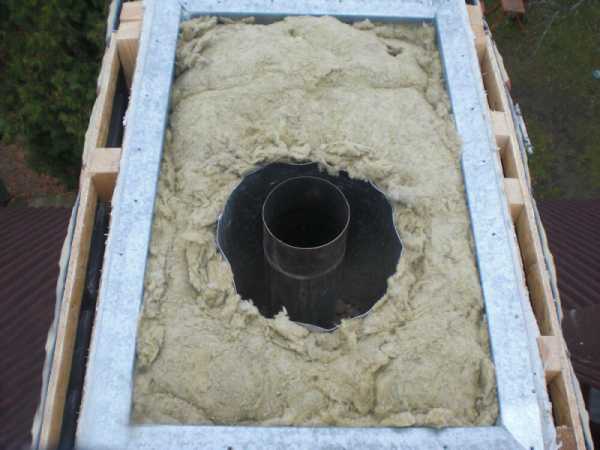

Вывод трубы через выводной короб из асбеста

  • Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
  • После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
  • Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
  • Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
  • Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

krovlyakrishi.ru

требования к монтажу, устройству и герметизации каминных и печных труб

При виде трубы на крыше или ее фото, как правило, вспоминают о вентиляции или о печном отоплении. Вентиляция жизненно важна для жильцов дома, поскольку не вентилируемое жилье может навредить здоровью – стены начинают плесневеть, воздух в помещении сырой и спертый.

Чаще всего вентиляционные трубы через кровлю выводят на крышу дома. Печные трубы также выводят на крышу. Речь в статье о том, какие коммуникации выводятся на крышу, а также о правилах их монтажа своими руками.

Краткое содержимое статьи:

Виды труб на крыше

В первую очередь, через крышу выводят продукты горения твердого топлива в печах и котлах с естественной тягой. Вентиляционные выводы также монтируют на крышах. Кроме того, фановые выводы стояков канализации располагают там же.

Дымовая труба

Назначение дымовой трубы явствует из ее названия. Благодаря ей дым выводится за пределы жилища. Существуют ГОСТы и СНиПы для печных труб, содержащие нормы размеров ее сечения в зависимости от тепловой мощности котла или печи, высоту трубы от устья до колосника печи.

Согласно требованиям руководящих документов, на две печи или котла не может быть общего дымохода, за исключением расположенных на одном этаже и в одной квартире котлов или печей.

Над кровлей труба должна возвышаться:

  • для плоской кровли – на 50 см над уровнем кровли;
  • при отступе трубы от конька крыши на 1,5-3 метра – на уровне не ниже уровня конька;
  • при отступе на расстояние более 3 метров – уровень трубы не ниже, чем угол от конька на 10 градусов вниз относительно горизонта.

Материал для дымохода

Материалом для дымохода могут служить:

При эксплуатации дровяного котла или печи при температурах 300-500 градусов можно применять жаростойкий бетон, кирпич из глины, асбестоцемент, а также сэндвич-трубы из нержавеющей стали с прослойкой асбеста. При этом асбестоцемент не используется при температурах свыше 350 градусов, а сэндвич-труба – свыше 500 градусов.

При использовании угля, в качестве материала применяется жаростойкий бетон либо кирпич.

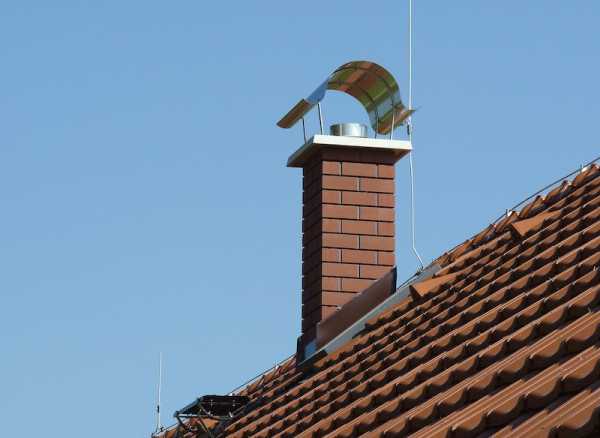

Над устьем трубы устанавливают зонтик для защиты от атмосферных осадков, не препятствующий выходу дыма. При выводе через шиферную крышу, ее пускают между стропилами с отступом 15 см от элементов из негорючих материалов, окружающих трубу, и не менее 30 см от горючих.

Дымоход помещают в короб, снизу зашивают короб оцинковкой с прокладкой из асбеста. В короб засыпают керамзит, базальт или другой негорючий утеплитель. В кровле при помощи болгарки вырезается отверстие для трубы.

Герметизируется соединение так:

  • Поверх гидроизоляции под кровельный материал по скату заводится лист оцинковки с отбортовкой, называемый галстуком. В дымоходе делают штробу, куда заводят верхний край листа. В нижней части ската лист соединяется с водосточным желобом.
  • Штроба в дымоходе заполняется при помощи термостойкого герметика. Зазор между галстуком и кровлей должен быть минимальным.
  • Поверх кровли по периметру трубы монтируется пристенный профиль.

В случае круглого сечения трубопровода принципиально ничего не меняется, за исключением формы профиля и галстука.

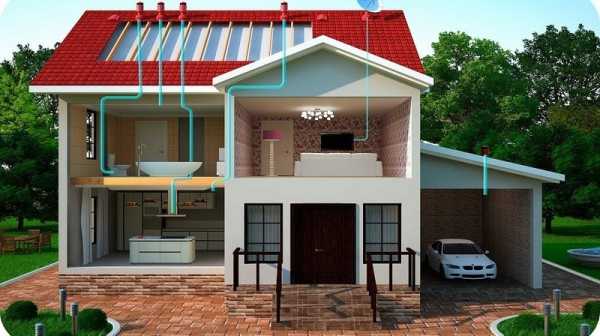

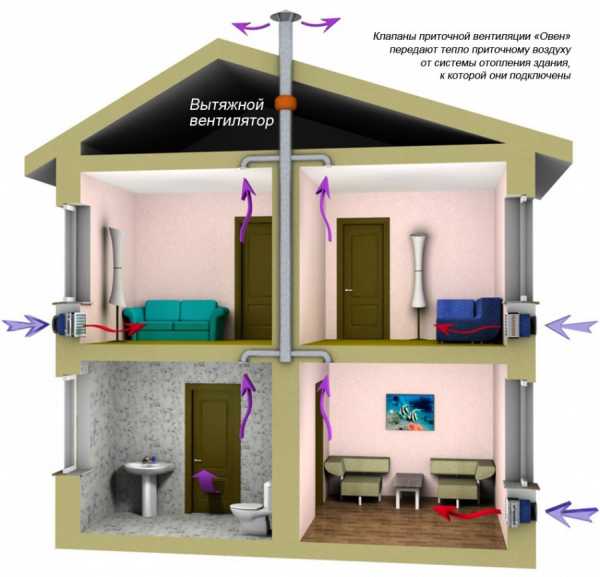

Вентиляционные трубы

До широкого введения в обиход окон из пластика, вытяжка в домах была только на кухне, а приток воздуха осуществлялся за счет щелей в оконных рамах. Однако при использовании стеклопакетов, жилье становится почти герметичным, поэтому в проекте изначально предусматривается вытяжная и приточная вентиляция.

Нормы циркуляции воздуха для жилых комнат соответствуют 3 м3 в час на м2 площади, для кухонь – 60, а для ванных и туалетов – 7-8 м3 в час.

Применяются для вентиляции, как правило, асбестоцементные, пластиковые, а также канализационные трубы диаметром до 200 мм. Также делают надстройки из кирпича или бетона.

Поверх трубы монтируют дефлектор для защиты от непогоды, который в ветреную погоду к тому же увеличивает тягу воздуха. Герметизируют вентиляционные трубы на крыше способами, аналогичными вышеописанным методам с дымовыми.

Канализация

Для чего выводить канализационный стояк через крышу? Дело в том, что воздух нагревается при контакте со сточными водами, напитывается влагой и подымается вверх.

При герметично закрытых стояках, неприятный запах может проникать на кухни, в санузлы на верхних этажах, в случаях негерметичного стыка сантехники и канализации. Монтаж фановых систем во многом схож с установкой вентиляции.


Фото труб на крыше


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

mirstrojka.ru

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

  • максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
  • расстояние до поверхностей деревянных стен – минимум 250 мм;
  • длина горизонтального участка дымохода до 1000 мм;
  • при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
  • при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

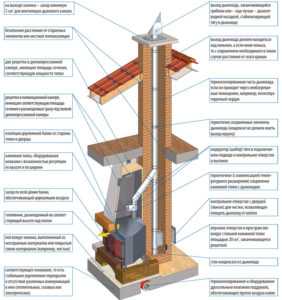

Схема с описанием всех элементов

к содержанию ↑

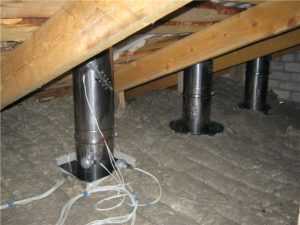

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.

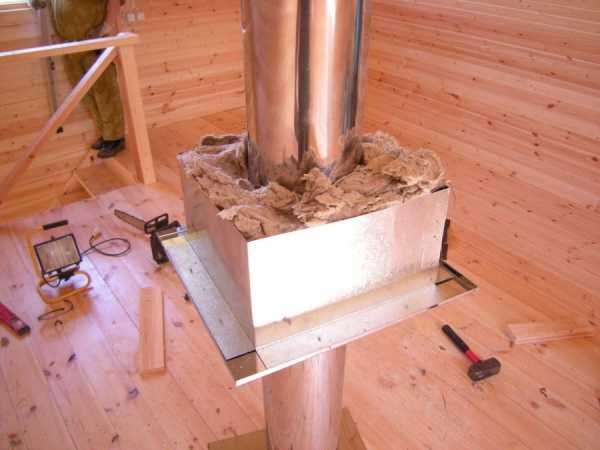

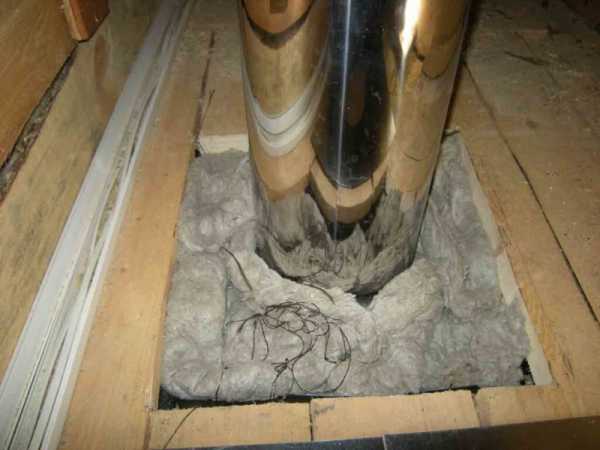

  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

    Схема прохода

    Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

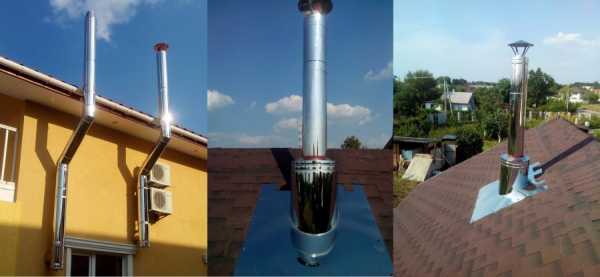

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

  • минимальное расстояние от поверхности крыши до стропил 250-300 мм;
  • если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
  • если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

  • на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
  • закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
  • теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

pechnoy.guru

Советы по правильному устройству дымохода на кровле

Вступление

Во многих частных домах имеется свое отопление. Оно может быть газовым, угольным, дровяным и даже совмещать в себе несколько систем отопления. Это очень удобно, ведь в любой момент можно заменить один вид обогрева на другой. Обязательным условием во время постройки дома является дымоход на крыше, он используется, чтоб вывести наружу продукты горения.

Вывод дымохода по всем требованиям и нормам также важен, как и проект строящегося дома. Однако мне нужно было вывести дымоход через кровлю во время реконструкции дома, который эксплуатируется. К тому же существуют разные варианты примыкания дымохода к кровле, например к кровле из профнастила.

Варианты расположения дымоходной трубы

Расположение трубы на крыше дома

На любой крыше дома располагается труба. Она может быть дымовой или вентиляционной. В любом случае важен правильный проход дымоходной трубы через кровлю, тогда жильцы дома не пострадают от течи потолка и других некомфортных моментов. Я собрался установить в доме вторую систему отопления, поэтому мне требовалось вывести дымоходную трубу на крышу.

Выполняют работы по проходу дымохода через кровлю:

  • когда строится новый дом
  • когда крышу реконструируют или делают ремонт
  • когда устанавливают новую систему автономного отопления

Существует несколько мнений по поводу самого оптимального места расположения трубы. Многие инженеры считают, что лучше всего установить трубу на минимальном расстоянии от конька крыши, такой вариант максимально подходит для крыши из профнастила. Это обусловлено тем, что с таким расположением дымоход максимально защищен он ветра и холода. Мне такой вариант не подошел – я собрался реконструировать дом и новый котел находился непосредственно в другом месте.

Установка сэндвич-трубы

Существует второй вариант, когда дымоход устанавливается на самом коньке. Специалисты-кровельщики говорят, что таким образом на кровле не будет создаваться снежный карман, а это защитит дом от возможной протечки. Такой вариант еще и прост в исполнении. Хотя для кровли из профнастила нужно разорвать коньковую балку и установить дополнительные опоры.

В моем случае, установка дымохода на крыше происходила во время реконструкций. Дом находился в эксплуатации, а это значит, что не все вышеперечисленные советы не подходили. Поэтому трубу пришлось устанавливать по месту. Моя кровля была из профнастила. Для таких кровель в месте примыкания трубы потребуется правильно установить верхнюю часть фартука – именно она отводит воду от трубы. Эта часть обязательно заводится под профнастил.

Совет! Для тех, кто решил установить еще одну систему отопления в доме можно сделать отдельную пристройку к дому под котельную. Наверно для меня это был бы лучший вариант но, к сожалению места, для пристройки у меня не было. Почти всегда это намного дешевле и проще, чем выводить трубу через кровлю. Вариант постройки котельной не такой трудоемкий, он не нарушит целостность кровли, и исключит риск протечек.

Возможные проблемы прохождения через крышу

Монтаж печного дымохода

Я столкнулся с главной проблемой прохода трубы через кровлю – это начинка современных крыш. Структура кровли сложная, а почти все виды теплоизоляции производятся из синтетических волокон. Все гидро- и паробарьеры являются полимерными пленками, а это легковоспламеняющиеся материалы.

Отклонения от норм правил, и некачественное выполнение работ может привести к неприятным и значительным последствиям. Чтобы избежать плохих последствий я перечитал много источников и возможных форумов в поиске причин и решения проблем. Возможные последствия:

  • из-за разрыва гидро- и пароизоляции возможно намокание утеплителя со всех сторон
  • при разрыве термоизоляционного слоя происходят значительные теплопотери дома
  • возможно нарушение циркуляции воздуха, а это грозит плохому выводу влаги из утеплителя
  • нарушения перекрытия крыши и возможное попадание воды в зазоры, а также образование карманов из снега, где кровля примыкает к дымоходу
  • возможно нарушение структуры стропильной системы и целостности крыши, в общем

Решение проблемы

Существует возможность решить проблемы, которые могут возникнуть во время прохождения трубы через крышу или свести их на нет. Одним из таковых является постройка своей стропильной системы. Выглядит она как стропильные ноги, у которых сверху и снизу поперечные балки. В промежутке между трубой и конструкцией должен находиться негорючий материал. Для набивки можно использовать бальзатовую вату.

Проход дымохода через кровлю

Совет! По ширине дымохода важно установить собственную кровлю, которая будет защищать дымоход от погодных условий. Однако, если ширина трубы меньше 800мм, то такой конструкции не потребуется.

Другой способ это привлечь к установке и проходу дымохода металлический комплект. На рынке строительных материалов существует достаточно вариантов таких комплектов. Суть в том, что такое устройство является разделкой. В его составе несколько комплектующих, с помощью которых устраняются многие возможные неполадки. Называется такое устройство модульным дымоходом. Изготавливается он из нержавейки.

Состоит из:

  1. Дефлектор – усиливает тягу, используя потоки горячего воздуха
  2. Хомут для растяжки – для высоких труб и их закрепления
  3. Юбка – защищает место, где дымоход примыкает к кровле от осадков
  4. Кровельный проход – лист из металла, который укладывается на крышу.

Процесс гильзования кирпичного дымохода

Такую систему очень удобно использовать в новых современных домах, где такой дымоход не выбивается из общей картины фасада. Я выбрал именно модульный дымоход для своей кровли, мне кажется для крыши из профнастила это идеальный вариант. К тому же конструкция юбки надежно защищает мою крышу от протечек от дождя и снега.

Значение и суть узлов прохода через кровлю

Узел прохода – конструкция из металла, которая используется во время установки вентиляционных стальных шахт. Размещается такое устройство в частности на железобетонных стаканах и с помощью анкерного крепления.

Утепление трубы каменной ватой

Служат узлы для транспортировки воздушных потоков, влажностью не больше 60% и температурой, не превышающей 80 градусов. Существует два режима работы клапана:

  • Открыто
  • Закрыто

Проходной узел используют в системах вентиляции зданий, которые находятся под общим использованием, у которых существует естественные либо принудительные системы вентиляции. Чтобы рассчитать узел прохода нужно знать промежуток от конька кровли и угол ее наклона.

Высота дымовой трубы

Существует несколько видов кровельных проходных узлов:

  1. С отсутствующим клапаном
  2. С клапаном ручного управления
  3. С управляемым механизмом (утепленные и неутепленные узлы)

Во время монтажа устройства применяют юбку, которая служит дополнительной гидроизоляцией покрытия крыши. Кровельные проходные узлы удобно использовать для крыш из профнастила.

Расположение примыкания дымохода

Вывод трубы на крышу

Существует ряд определенных требований для выведенных дымоходов, в общем. Но не существует четкого понятия, где должно быть примыкание к кровле. Важно, как правильно обустроить это примыкание для утепленных крыш. Подойдет использование в качестве утеплителя – стекловата и базальтовая вата, которая защищена непрерывным слоем гидро- и пароизоляции. Есть норма пожарной безопасности, которая говорит о том, что расстояние между дымоходом и легковоспламеняющимися материалами должна составлять не меньше 13-25 см.

Для мест примыкания дымохода и крыши из профнастила, существует ряд сопутствующих материалов. Они надежно защищают место примыкания от различных погодных условий.

dekormyhome.ru

как обшить дымоход, печную трубу, чем закрыть дымоходную трубу, металлопрофилем, профнастилом

Содержание:

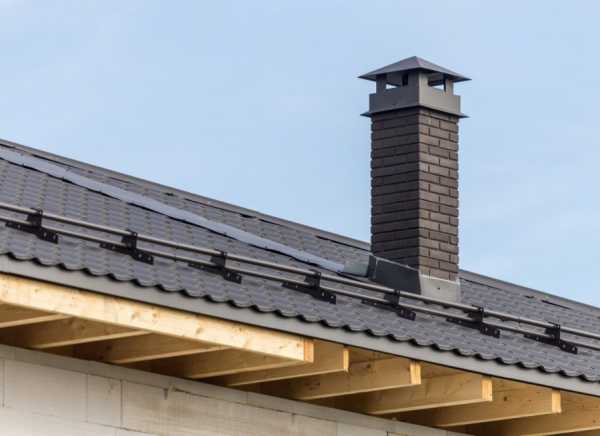

Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту. Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.

На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.


Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.


Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

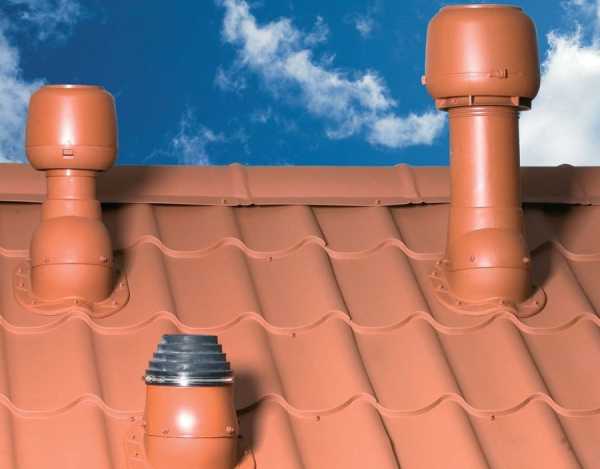

Эти выходы:

  • выглядят эстетично;
  • отличаются герметичностью и надежностью,
  • регулируются по высоте;
  • хорошо защищают от осадков.

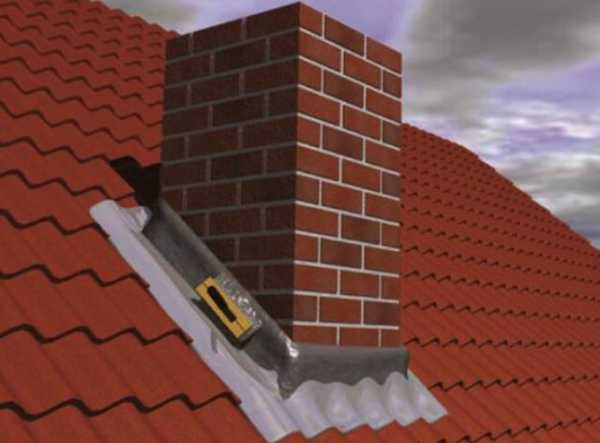

Герметизация кирпичных дымоходов

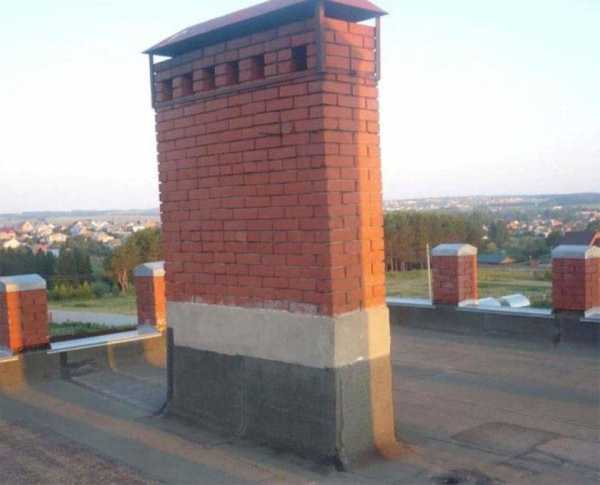

Прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту - это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.


Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

  1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
  2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
  3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Материалы для зашивки печных труб

Особенности выполнения такой работы заключаются в следующем:

  1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
  2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
  3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
  4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
  5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
  6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

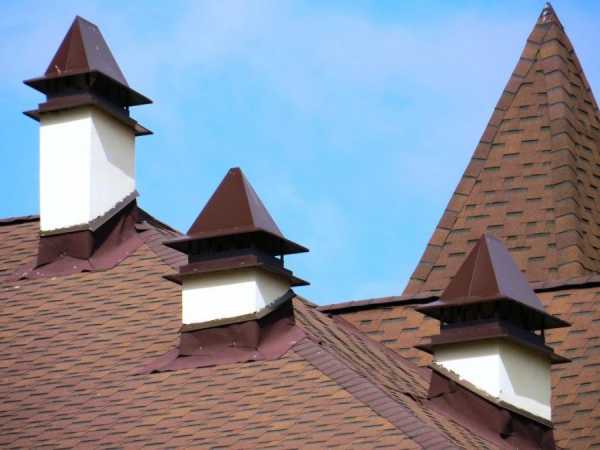

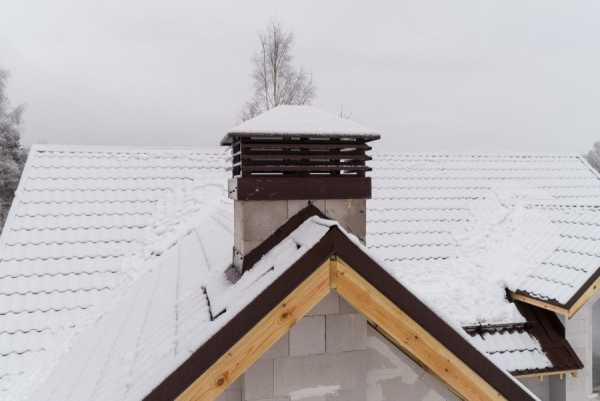

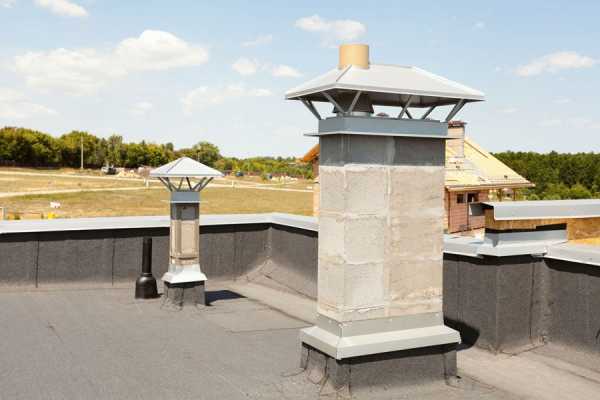

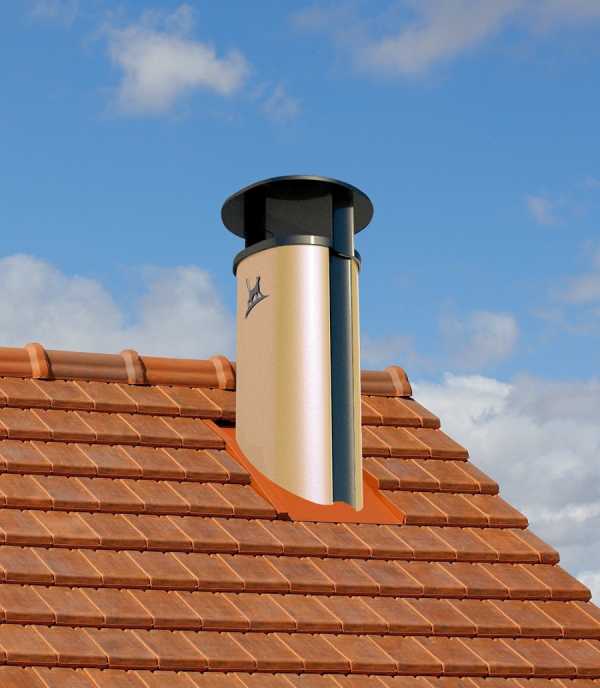

Облицовка дымоходных труб и специальные колпаки

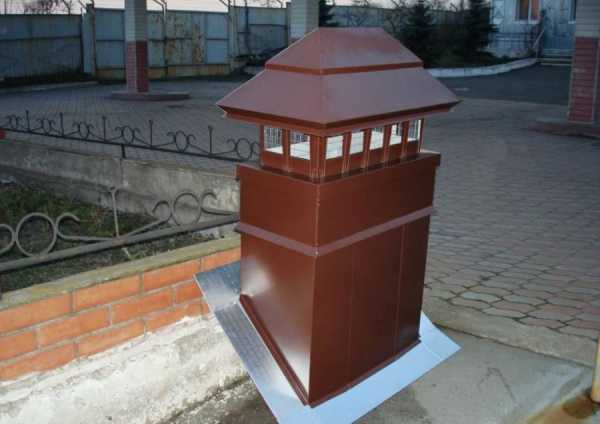

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель - гвозди напрямую через каменные плитки.


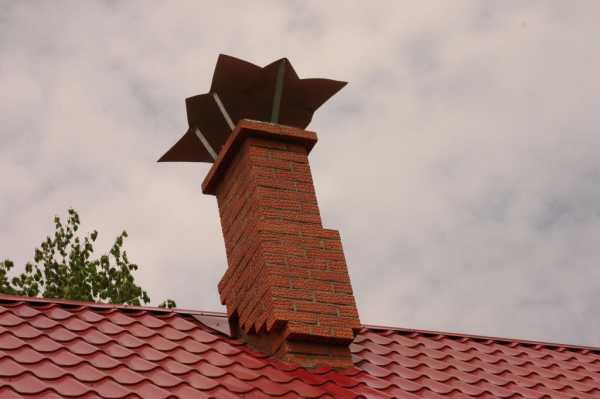

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Отделка дымоходов - как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.


Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.



kryshadoma.com

Как правильно установить дымовую трубу на кровле

Дымоход – один из важнейших элементов любой отопительной системы, техническое его предназначение заключается в выведении продуктов сгорания из помещений дома в атмосферу.

Постоянно контролировать правильность работы дымовой трубы на крыше хлопотно и неудобно, а потому еще на стадии монтажа должны выполняться все нормы и правила – правильное устройство дымохода гарантирует легкость в обслуживании. Кроме того, это гарантия продуктивной работы отопительных устройств.

И самое главное: некорректное функционирование такого важного элемента может вызвать задымление помещения, что чревато острым отравлением токсинами, содержащимися в дыме.

Размещение дымовой трубы

Расположить трубу, в принципе, можно в любом месте крыши, но лучше всего подходит район конька – здесь это сделать проще и легче. Вдобавок, на этом участке не скапливаются вода и снег, как следствие – минимален риск протечек.

Параметры трубы: высота и сечение

Ключевой момент монтажа дымохода – обеспечение безопасности эксплуатации. Первостепенное значение в этом вопросе имеет такой физический параметр, как высота трубы.

Расчет высоты для каждой крыши осуществляется с учетом угла наклона ската, толщины кровельного пирога, приоритетного направления ветра и других индивидуальных факторов.

Высокая труба – это хорошая тяга, однако в слишком высокой дым, остывая, увеличивает массу продуктов сгорания, и тяга наоборот уменьшится.

Размеры необходимо выбирать так, чтобы не создать завихрения и в то же время не уменьшить КПД отопительного прибора.

Согласно регламенту СНиП:

  • минимальная высота дымохода на плоских кровлях составляет полметра – этого достаточно, чтобы отводящиеся горячие газы не причинили вреда кровельному покрытию;
  • если труба находится на расстоянии не более 1,5 м от конька скатной крыши, то ее верхняя часть (без учета оголовка) должна быть выше на 50 см;
  • при размещении на расстоянии от 1,5 до 3-х м от конька дымоход нужно сделать не ниже уровня конькового элемента;
  • дымовая труба, расположенная на расстоянии более 3-х метров от конька, может быть немного ниже его уровня: если соединить верхние точки конька и дымохода, угол между ними должен составлять не более 10 градусов.

Нужно учитывать важную особенность: если отапливаемое помещение имеет общую стену с более высоким зданием, то есть, пристроено к нему, то все расчеты производят с учетом этого факта. Другими словами, труба должна возвышаться на указанную высоту над более высокой крышей смежного дома.

Труба должна быть одного диаметра на всем протяжении, площадь сечения зависит от тепловой мощности отопительного прибора или печи, которая указывается в инструкции.

Стенки должны быть максимально гладкими, чтобы на них не скапливалась сажа.

Оптимальной считается цилиндрическая форма.

Применяется несколько основных видов дымоходов из различных материалов, каждая разновидность имеет отличительные особенности – наличие или отсутствие теплоизоляции, склонность к образованию конденсата, хорошую тягу и другие достоинства и недостатки.

Наиболее популярные разновидности:

  • кирпичный. На смену дымоходам из огнеупорного кирпича, обладающим массой недостатков, приходят более современные, однако этот устаревший вид по-прежнему распространен в домах с твердотопливными котлами. Подобная конструкция не утеплена, поэтому склонна к образованию конденсата, сложная в возведении. Также кирпичная кладка проигрывает по таким показателям, как вес – она слишком тяжелая, и долговечность – требует обновления примерно раз в 5-7 лет;
  • стальной. Простая и надежная конструкция. Недостаток заключается в том, что металл сильно нагревается от высоких температур дыма, поэтому стальной дымоход имеет низкую степень пожаробезопасности;
  • коаксиальный. Представляет собой одну стальную трубу, вставленную в другую. В образованный между ними зазор поступает воздух, необходимый для горения;
  • двустенный дымоход-сэндвич. Конструктивно напоминает коаксиальный, но пространство между внутренней и наружной трубой заполнено утеплителем;
  • керамический. Чаще всего используется такая конструкция: между внутренней керамической трубой и наружной керамзитобетонной находится базальтовый теплоизолятор.

Для каждого частного дома специалистами подбирается наиболее подходящий вариант. К примеру, дым от котла на твердом топливе имеет высокую температуру, большое содержание золы и сажи. Или требуется замена устаревшей кирпичной трубы. Лучше всего для решения проблемы подойдет сэндвич-дымоход: нержавейка – минвата – оцинкованное железо.

Правила безопасности газового хозяйства требуют, чтобы каждый прибор имел отдельный дымоход.

Объединение дымовых труб допускается для каминов, печей и других агрегатов на твердом и жидком топливе.

В этом случае сумма сечений подключаемых дымоотводов должна равняться площади среза основной дымоотводящей трубы.

Обеспечение хорошей тяги, безопасности и надежности эксплуатации возможно лишь при неукоснительном соблюдении всех строительных норм, поэтому такое ответственное дело, как монтаж дымохода, лучше доверить профессионалам-теплотехникам.

okrovle.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
