Утепляем водопроводные трубы – просто и четко

Вот такую трубу в ППУ оболочке с греющим кабелем можно использовать для подвода воды.

Чтобы иметь возможность проживать в частном доме круглогодично, дом должен быть обеспечен питьевой и технической водой. Для этой цели может быть использован открытый водоем, колодец или скважина. Чаще в современных поселках это скважина (обычно скважина на песок от 20 до 40 метров глубиной). При нынешнем уровне загрязнения окружающей среды использовать для бытовых нужд волу из открытых водоемов и колодцев становится небезопасным.

Летом вода из скважины беспрепятственно поступает в дом (работает погружной насос), однако зимой могут возникнуть проблемы. Вода может перемерзнуть в водопроводе от насоса до входа в дом, а также могут быть заморожены водопроводные трубы в холодном цоколе дома.

Утепляем водопроводные трубы от скважины до дома

Чтобы вода в трубе от насоса до дома не замерзла, трубу обычно ведут к дому на глубине ниже уровня промерзания для данного региона.

Легко это сделать в Краснодарском крае или Ростовской области. Но что делать, например, на Урале, где зимой глубина промерзания достигает 220 сантиметров?

Можно конечно копать траншею глубиной 2,5 метра. А можно вести водопровод в утепленном коробе или использовать готовые утепленные трубы в термоизолирующей оболочке.

Утепляем водопроводные трубы в холодном цоколе

Чтобы вода в трубе не замерзла на выходе водопровода из земли под домом, трубу все равно нужно утеплять. Если труба уже готова, то можно изготовить короб из пеноплекса, в который будет помещена труба. Толщина пеноплекса должна быть избыточной – в 2 раза превышать обыкновенную толщину при утеплении для данного региона.

Так прокладывать трубы можно, только если вы делаете летний водопровод, из которого вода на зиму сливается

То есть, если обычное утепление дома – 100 миллиметров, то короб для водопровода в цоколе должен быть 200 миллиметров. Для подстраховки вместе с трубой в цоколь закладывают греющий кабель, работающий вместе с датчиком температуры.

Датчик включает кабель, когда температура воздуха опускается ниже 0 градусов по Цельсию.

Утепление водопровода в гараж

Чтобы иметь возможность мыть авто в любую погоду, хорошо иметь в гараже горячую и холодную воду летом и зимой. Для этого, обычно, тянут водопроводные трубы из дома в гараж. Гораздо реже используют в гараже отдельную насосную станцию и собственный нагреватель для воды.

Для подвода утепленного водопровода в гараж обычно используют трубы в полиуретановой оболочке. Реже используют короб из пеноплекса, в который укладывают трубы. Греющий кабель в этой схеме обычно не используется, так как труба с горячей водой в связке греет весь короб и соседнюю трубу с холодной водой. Следует только предусмотреть трубу обратки, чтобы горячая вода могла циркулировать в этой системе и не остывала.



Утепление водопровода в баню

Утепление водопровода в баню можно сделать по той же схеме, что и подвод воды в дом от скважины. Схема подвода воды в гараж в случае с баней работать не будет – нет трубы с горячей водой.

Обычно в баню подают только холодную воду, а горячую воду получают за счет протопки банной печи и водяного банного бака.

Утепленный водопровод в баню позволит каждую зиму пользоваться горячей и холодной водой, не сливая ее при каждом посещении бани.

Что сделать, чтобы утеплить банные трубы?

Точно также — два варианта исполнения. Во-первых, закопать ниже уровня промерзания, но, как водится, без гарантии, что трубы не перемерзнут в очень холодную и малоснежную зиму.

Второй вариант — утепленный короб или труба в ППУ оболочке.

Естественно, к трубе «соседом» в оболочку из полиуретана или в короб из пеноплекса монтируют греющий кабель с датчиком температуры. Отдельно стоит заметить, что также стоит утеплить трубу на выходе под баней.

Утепление выхода труб из земли или из короба — это вообще самый ответственный узел во всей схеме утепленного водопровода в баню. Если сам короб утепления (его горизонтальная часть) утеплен пеноплексом в 100 мм, то на выходе нужно делать вертикальный короб в 200 мм утепления. И, конечно, проводить его до самого утепления пола бани.

Вертикальный участок утепленного водопровода в баню доводится до утепленного пола бани.

И стоит предусмотреть слив воды из трубы в нижней точке на случай отключения электричества (греющий кабель в такой ситуации будет бесполезен).



Незамерзающий водопровод. Труба в изоляции с подогревом. | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

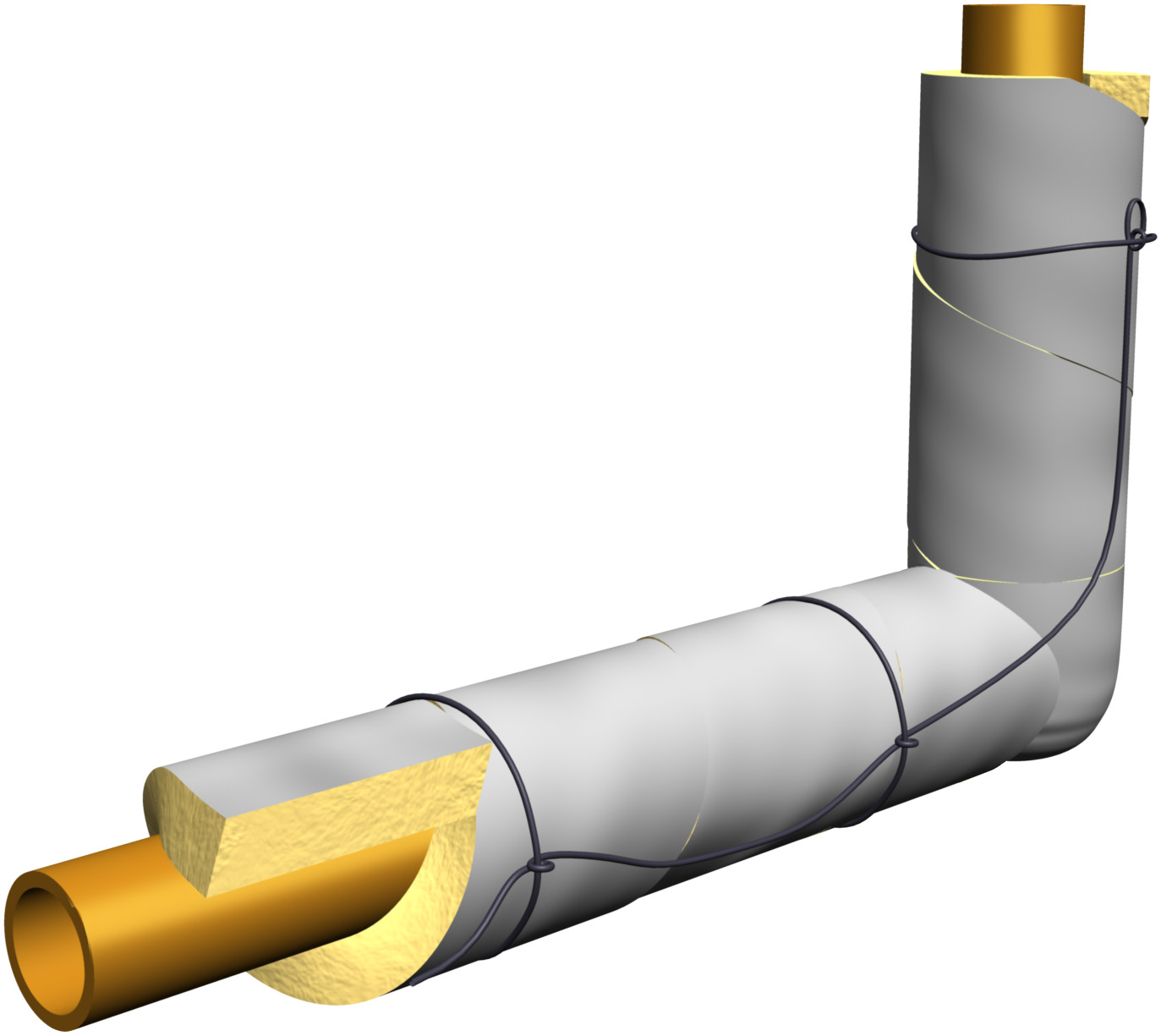

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

  • Теплопроводность материала минимальна, 0,038 Вт/м*К. Что позволяет демонстрировать высокие коэффициенты теплоизоляции;

  • Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

  • Материал обладает высокой стойкостью к агрессивным средам, например, к бензопродуктам и маслам;

  • Материал обладает нулевой токсичностью, легко поддаётся монтажу и обладает очень высокой долговечностью (не менее 80 лет).

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм

Толщина теплоизоляции, мм

Диапазон температур Т трубы — Т среды

20°С

30°С

40°С

50°С

60°С

27

20

4,8

7,3

9,7

12,1

14,5

30

3,8

5,6

7,5

9,4

11,3

40

3,2

4,8

6,4

8,0

9,6

50

2,8

4,3

5,7

7,1

8,5

80

2,3

3,4

4,5

5,7

6,8

34

20

5,7

8,5

11,3

14,1

17,0

30

4,3

6,5

8,6

10,8

13,0

40

3,6

5,5

7,3

9,1

10,9

50

3,2

4,8

6,4

8,0

9,6

80

2,5

3,8

5,1

6,3

7,6

42

30

5,0

7,4

9,9

12,4

14,9

40

4,1

6,2

8,2

10,3

12,4

50

3,6

5,4

7,2

9,0

10,8

80

2,8

4,2

5,6

7,0

8,4

48

30

5,4

8,1

10,8

13,6

16,3

40

4,5

6,7

9,0

11,2

13,5

50

3,9

5,9

7,8

9,8

11,7

80

3,0

4,5

6,0

7,5

9,0

60

30

6,3

9,5

12,7

15,9

19,0

40

5,2

7,8

10,4

13,0

15,6

50

4,5

6,7

9,0

11,2

13,5

80

3,4

5,1

6,8

8,5

10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

  1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

  1. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

  • Монтаж применим в малоизогнутых, либо прямых участках трубопровода. Проводка кабеля через установленную запорную арматуру или имеющиеся тройники запрещена.

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

  1. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

  1. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

Обогрев водопровода греющим кабелем

Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.

В каких случаях применяется обогрев водопровода?

Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.

При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.

Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода – отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.

Участки водопровода, требующие обогрева

  • Водопровод, проложенный выше глубины промерзания – в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.
  • Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т. д.
  • Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т.д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.

Саморегулирующийся греющий кабель для водопровода

Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.

Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.

Преимущества саморегулирующегося кабеля

  • Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.
  • Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.
  • Простота монтажа.
  • Кабель не боится локального перегрева даже при монтаже внахлест.
  • Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).

Доставляем кабель
в любую точку России!

Обогрев трубопровода снаружи

Обогрев трубопровода внутри

Саморегулирующийся кабель SAMREG 16-2
  • Линейная мощность: 16 Вт/м. п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SRL 16-2
  • Линейная мощность: 16 Вт/м. п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Оптовый прайс

Саморегулирующийся кабель SAMREG 24-2
  • Линейная мощность: 24 Вт/м. п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.

Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С – разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.

Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.

Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).

Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).

Резистивный кабель для обогрева трубопровода

Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.

Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.

Преимуществам резистивного кабеля

  • Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.
  • Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.
  • Высокое удельное тепловыделение.
  • Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.
  • Стабильные характеристики на протяжении всего срока эксплуатации.
  • Низкая цена.

Недостатки резистивного кабеля

  • Кабель боится локального перегрева.
  • Сложность управления системой.
  • Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!

Каким образом можно отогреть замерзшую трубу, расположенную под землей?

Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.

В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

  1. При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

    Для этого необходимо проверить все основные параметры и узлы системы обогрева:

    • Питание – проверить наличие напряжения питания в системе обогрева.
    • Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.
    • Терморегулятор (при наличии) – проверить его работоспособность.

    В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

    Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

    Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

  2. При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

    При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

    Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Вам также помогут статьи

Подбор кабеля для системы обогрева водопровода

  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Утепленный водопровод на даче своими руками из колодца.

Отвечает:

Евгений Пшеницын

23.07.2019

Если дачный водопровод используется не только летом, но и в зимнее время, требуется его дополнительная защита от промерзания и образования ледяных пробок. Утеплить своими руками водопровод из колодца на даче достаточно просто: нужно выбрать подходящий нагревательный кабель и выполнить несложный монтаж. Эту работу желательно не откладывать на зиму, гораздо удобнее устанавливать систему обогрева в теплое время года.

Для водопровода на даче из колодца подходят специальные греющие кабели для монтажа внутрь трубы. Они имеют особую изоляцию, которая выдерживает длительный контакт с жидкостью и не влияет на вкус и свойства воды.

Для начала следует выбрать кабельную продукцию, предназначенную для внутреннего обогрева водопровода. Например, комплекты PerfectJet от южнокорейского бренда Heatus. Наборы имеют все необходимые сертификаты безопасности и успешно прошли многочисленные тесты на предмет безопасности их использования в питьевом водопроводе. Готовые комплекты PerfectJet выгодно отличаются от более дорогих аналогов:

  • улучшенным составом матрицы;
  • отсутствием риска резкого падения сопротивления;
  • полной готовностью к установке;
  • «прозрачностью» технологий изготовления (производитель предоставляет всю информацию о материалах и комплектующих).
PerfectJet сразу готов к установке и имеет все необходимые для этого детали, даже сальник. Можно выбрать комплект любой длины от 1 до 65 м (кратно 1 м). Готовые наборы позволяют обогреть водопровод из колодца в дом недорого, эффективно и безопасно.

Вопрос от клиента: как утеплить водопровод?

В «Аварит» часто обращаются за советом, как утеплить водопровод с помощью греющего кабеля. Приведем в пример реальную ситуацию.
Заказчик поставил задачу со следующими условиями:

  • на даче проводится водопровод из колодца в дом;
  • длина трубы – 35 м;
  • трубопровод будет пущен на глубине 1,6 м;
  • нужно сделать обогреваемый водопровод.


Клиента интересовало, какой диаметр трубы лучше выбрать и какой нагревательный кабель подходит для данных условий.

В этом случае желательно выбирать стандартный диаметр труб: 25 или 32. Заказчик сделал выбор в пользу 25. Трубопровод может промерзнуть только на вводе, поэтому кабель, утепляющий водопровод, необходим для прогревания ввода трубы в дом. Учитывая, что водопровод проходит на глубине 1,6 м, достаточно будет приобрести комплект PerfectJet длиной 2 м.

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Существуют закрепленные нормативы того, на какой глубине должен быть проложен водопровод. Глубина залегания магистрали зависит от географии местности, климата и состава грунта.

Статьи по теме:

Являясь одним из этапов строительства, прокладка водоснабжения имеет свои правила, которые требуется соблюсти для того, чтобы вода всегда была в доме. Одна из причин неисправности канализации и снабжающей магистрали – замерзание в зимнее время. Чтобы водопровод служил долго и надежно, важно знать, на какую глубину в грунт следует укладывать трубы.

Прокладка водопроводных труб в земле

Как определить глубину прокладки водопроводных труб

Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.

В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время. Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:

  • географическая широта и суровость климата;
  • состав грунта.

Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:

  • южные регионы – 0,85 м;
  • центральные регионы – 1,6 м;
  • регионы с суровым климатом – 2,75 м.

В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.

Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.

Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.

Таблица 1. Показатели температуры земли на глубине 1,6 м для Москвы
Месяцы года Температура земли, градусы Цельсия
Декабрь +5
Январь +3,8
Февраль +3,2
Март +2,7
Апрель +3

Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.

Таблица 2. Показатели температуры земли на глубине 1,6 м для Хабаровска
Месяцы года Температура земли, градусы Цельсия
Декабрь +3
Январь +0,3
Февраль -1,8
Март -2,3
Апрель -1,1
Май -0,4
Июнь +2,5

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Юлия Петриченко, эксперт

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные – полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки – не менее 1-1,2 м.

Как проложить трубопровод в земле:

  1. Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
  2. Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
  3. На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
  4. Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
  5. Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
  6. После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
  7. Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

  1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
  2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
  3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
  4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
  5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

Изоляция

для пластиковых трубопроводов: сколько нужно?

Введение

Пластиковые трубы для бытовых систем горячего и холодного водоснабжения, а также для систем отопления, вентиляции и кондиционирования воздуха в зданиях используются в течение многих лет и стали основным материалом для трубопроводов в жилищном строительстве. По оценкам одного источника 1 , пластиковые трубопроводные системы в настоящее время используются в 75% систем питьевого трубопровода в новом жилом строительстве, и, по прогнозам, к 2015 году это число вырастет до 80%.Пластиковые трубы также обычно используются в коммерческих и промышленных целях.

По сравнению с металлическими системами трубопроводов, пластиковые материалы трубопроводов имеют значительно более низкую теплопроводность, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Для некоторых трубопроводов это может быть выгодно. Например, городские водопроводы, входящие в здание, часто будут потеть из-за относительно низкой температуры воды, поступающей в здание. В зависимости от условий окружающей среды пластиковые трубы могут минимизировать или исключить поверхностную конденсацию и связанное с ней капание из труб холодной воды.Однако, когда изоляция требуется по энергетическим нормам, влияние материала стенки трубы на общую теплопередачу обычно невелико. По этой причине в энергетических нормах и правилах не различаются требования к изоляции в зависимости от материала стенок трубы.

Сколько изоляции требуется на пластиковой трубе? Как это часто бывает, ответ в первую очередь зависит от целей проектирования. Есть ряд причин для изоляции трубопроводов. В Руководстве по проектированию механической изоляции перечислены семь целей проектирования: контроль конденсации, энергосбережение, пожарная безопасность, защита от замерзания, защита персонала, контроль процесса и контроль шума. 2

Часто проектировщики сталкиваются с множеством целей проектирования (например, энергосбережение и пожарная безопасность). Количество необходимой изоляции зависит от целей проектирования и специфики применения. В некоторых случаях (например, для контроля конденсации или защиты от замерзания) пластиковые трубы могут не нуждаться в изоляции. В других ситуациях может потребоваться дополнительная изоляция по сравнению с металлическими трубопроводами. Требования необходимо определять в каждом конкретном случае путем анализа ожидаемых условий эксплуатации.Важно отметить, что когда целью является энергосбережение (т. Е. Соблюдение энергетических норм и правил), пластиковые трубы обычно требуют того же количества изоляции, что и металлические трубы.

Пластиковые трубопроводные материалы

В системах трубопроводов используется ряд различных пластиковых материалов, в том числе:

  • АБС (акрилонитрилбутадиенстирол)
  • CPVC (хлорированный поливинилхлорид)
  • ПБ (полибутилен)
  • PE (полиэтилен)
  • PEX (сшитый полиэтилен)
  • PP (полипропилен)
  • ПВХ (поливинилхлорид)
  • ПВДФ (поливинилиденфторид)

Эти пластмассы обладают различными свойствами, которые делают их более или менее подходящими для различных применений.Ключевым свойством горячих систем является сохранение прочности при высоких температурах. Поскольку все пластмассы теряют прочность при повышении температуры, использование пластиковых трубопроводов ограничивается рабочими температурами ниже 220 ° F. Для систем бытового горячего и холодного водоснабжения наиболее распространенными материалами являются ХПВХ и полиэтиленгликоль. Для трубопровода распределения охлажденной воды можно использовать множество различных материалов.

Когда дело доходит до ограничения теплопередачи, ключевыми факторами являются теплопроводность и толщина стенок трубных изделий.Как и ожидалось, теплопроводность материалов пластиковых труб различается. Таблица 1 извлечена из различных источников и показывает диапазон значений проводимости, приведенных в литературе. Значения варьируются от минимальных 0,8 британских тепловых дюймов / (h-ft 2 ° F) для ПВДФ до высоких 3,2 британских тепловых дюймов / (h-ft 2 ° F) для PEX. . Для сравнения, проводимость меди составляет приблизительно 2720 БТЕ-дюйм. / (Ч-фут 2 ° F) при температуре 75 ° F; в то время как сталь имеет проводимость примерно 314 БТЕ дюйм./ (час · фут 2 ° F).

Пластиковые трубы изготавливаются по разным размерам. ХПВХ доступен либо с номинальными размерами труб (NPS) от ”до 12 ″, либо с размерами медных труб (CTS) от” до 2 ″. Доступны размеры NPS для толщины стенок Schedule 40 или Schedule 80. Размеры CTS для толщины стенки имеют стандартное размерное отношение (SDR), равное 11 (т. Е. Внешний диаметр в 11 раз больше толщины стенки). 3

PEX доступен в размерах CTS от ¼ “до 3” с SDR приблизительно 9.Размеры, использованные в этом исследовании, были взяты из Руководства по исследовательскому дизайну Национальной ассоциации домостроителей (NAHB) «Жилые водопроводные системы PEX». 4

Расчеты теплопередачи

Данные таблицы 1 показывают, что теплопроводность металлических трубопроводов в 30–3000 раз выше, чем у типичных пластиковых материалов трубопроводов. Однако влияние на теплопередачу к или от жидкости будет зависеть не только от относительных тепловых сопротивлений стенки трубы, но и от других тепловых сопротивлений в системе.Для неизолированных трубопроводов коэффициент воздушной поверхности обычно представляет собой наибольшее тепловое сопротивление в системе. Скорость ветра у поверхности, наряду с тепловым излучением материала поверхности, является доминирующей. По мере того как в систему добавляется изоляция, сопротивление изоляционного слоя начинает преобладать, а другие сопротивления становятся менее важными. На рис. 1 сравниваются потери тепла из горизонтальной 2-дюймовой трубы, содержащей воду при 140 ° F в неподвижном воздухе при 75 ° F. Для корпуса без покрытия потери тепла от трубки из ХПВХ значительно меньше, чем от медной трубки.При толщине изоляции более ½ дюйма разница в тепловых потерях становится небольшой. В этом примере предполагалась гибкая эластомерная изоляция.

Относительная величина этих эффектов будет варьироваться в зависимости от ситуации, но их можно оценить с помощью хорошо установленных процедур расчета. Процедуры этих расчетов изложены в стандарте ASTM C 680 5 и во многих учебниках по теплопередаче.

Было выбрано несколько примеров приложений, чтобы проиллюстрировать взаимосвязи.Во всех этих примерах сравниваются тонкостенные (тип M) медные трубки с трубками из ХПВХ и PEX стандартного размера. Эти материалы были выбраны потому, что вместе они составляют наибольшую долю продукции на рынке, а также потому, что они эффективно перекрывают диапазон теплопроводности трубопроводов. В таблице 2 показаны значения проводимости и поверхностного излучения, использованные в этом анализе.

Пример 1 предполагает наличие 2-дюймовой линии горячего водоснабжения (ГВС) CTS, расположенной в коммерческом здании. Рабочая температура этой линии составляет 140 ° F, а условия окружающей среды предполагаются равными 75 ° F при скорости ветра 0 миль в час.Для расчетов в качестве изоляционного материала используется гибкая эластомерная изоляция (ASTM C 534 Grade 1). Требование Международного кодекса энергосбережения
(2012 IECC) 2012 года для этого приложения требует 1 ″ изоляции. Расчетные тепловые потери на фут участка трубопровода приведены в Таблице 3.

Пример 2 включает 1-дюймовую линию нагрева горячей воды (ГВС) CTS в коммерческом здании. Линия работает при температуре 180 ° F и проходит через камеру возвратного воздуха с температурой 75 ° F и скоростью воздуха 3 мили в час.В этом примере мы будем использовать изоляцию из стекловолокна (ASTM C 547, тип I). Требование IECC к изоляции для этого приложения на 2012 год составляет 1 ½ ». Результаты расчетов представлены в таблице 4.

Пример 3 представляет собой 2-дюймовую линию подачи охлажденной воды CTS (CWS), работающую в механическом помещении коммерческого здания. Рабочая температура 40 ° F; температура окружающей среды 80 ° F; и скорость ветра составляет 1 милю в час. В качестве изоляционного материала используется гибкая эластомерная изоляция
(ASTM C 534 Grade 1).Требуемая толщина изоляции 2012 IECC для этого приложения составляет 1 дюйм. Результаты этого примера показаны в таблице 5.

Результаты для всех трех из этих примеров аналогичны и показывают следующие важные моменты:

  • Как и ожидалось, потери или выигрыш тепла зависят как от толщины изоляции, так и от выбора материала трубы. Однако влияние толщины изоляции значительно более значимо, чем выбор материала трубы.В примере 1 добавление 3/8 дюйма изоляции к неизолированной медной линии снижает потери тепла на 61%; при замене материала «неизолированной трубы» с меди на ХПВХ потери тепла снижаются на
    21%.
  • Для неизолированных трубопроводов влияние материала основной трубы на тепловой поток является значительным. Наибольший эффект наблюдается для случаев ХПВХ (поскольку ХПВХ имеет более низкую теплопроводность). По сравнению с медным корпусом, варианты CPVC показывают снижение теплового потока на 21%, 34% и 27% для трех примеров, соответственно.Уменьшение для корпуса PEX дает меньший эффект и в среднем снижает тепловой поток на 8%. Для корпуса с неподвижным воздухом более низкий эмиттанс медной поверхности (= 0,6) дает некоторое тепловое сопротивление по сравнению с пластиковыми корпусами (= 0,9).
  • Воздействие основного материала уменьшается по мере увеличения количества изоляции. В примере 1 с изоляцией толщиной 1 дюйм потери тепла для материала ХПВХ на 7% меньше, чем в аналогичном медном корпусе. При толщине изоляции 2 дюйма разница составляет менее 5%.Рассматривая все три примера, удар при толщине изоляции 2 дюйма в среднем составляет 4,4%.
  • Исходя из этих примеров, замена толщины изоляции труб из материала с более низкой проводимостью не сработает. В Примере 1 при требуемой по нормам толщине изоляции 1 дюйм потери тепла для системы медных труб составляют 12,2 БТЕ · ч / фут. Альтернативная конструкция из ХПВХ с толщиной изоляции дюйма (следующая меньшая величина для этого изоляционного материала) дает более высокие тепловые потери – 12,9 БТЕ · ч / фут. Рассмотрение других случаев приводит к аналогичному выводу
    : пластиковая труба снижает тепловой поток, но не настолько, чтобы
    оправдал удаление дополнительной изоляции.

Требования Энергетического кодекса для трубопроводов

Все действующие энергетические нормы и правила для моделей содержат требования к изоляции для трубопроводов горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха. Хотя детали несколько различаются, требования обычно указываются как минимальная толщина изоляции без учета материала трубы. Например, требования IECC 2012 для нагрева технической воды приведены в Разделе C 404.5 и читаются следующим образом:

C404.5 Изоляция труб.Для систем с автоматической циркуляцией горячей воды и систем электрообогрева трубопроводы должны быть изолированы толщиной не менее 1 дюйма (25 мм) с изоляцией

.

, удельная проводимость не более 0,27 БТЕ · дюйм / (ч · фут 2 ° F).

Первые 8 футов (2438 мм) трубопровода в системах поддержания температуры без горячего водоснабжения, обслуживаемых оборудованием без встроенных тепловых ловушек, должны быть изолированы 0,5 дюйма (12,7 мм) материала, проводимость которого не превышает 0,27 БТЕ · дюйм. ./ (час · фут 2 ° F).


Единственным отличительным признаком здесь является то, что изоляция имеет проводимость, не превышающую 0,27 Btu ?in. / (H ?ft. 2 ° F). Требования к толщине изоляции одинаковы, независимо от того, является ли основным материалом медь, сталь сортамента 40, нержавеющая сталь сортамента 80, ХПВХ или полиэтиленгликоль. В то время как выбор основного материала будет влиять на теплопотери или теплопотери в системах изоляции, этот эффект относительно невелик для изолированных трубопроводов.

Требования IECC 2012 г. к трубопроводам для систем отопления, вентиляции и кондиционирования воздуха в коммерческих зданиях кратко изложены в таблице 6.Здесь требования к толщине различаются в зависимости от рабочей температуры и номинального размера трубы или трубки. Как и прежде, требования к толщине – , а не , дифференцированные по основному материалу трубы или толщине стенки.

Требования к толщине снова не зависят от изоляционного материала, если проводимость материала находится в пределах указанного диапазона. Если проводимость изоляционного слоя выходит за пределы указанного диапазона, требуемая толщина изоляции должна быть отрегулирована на основе уравнения в сноске b таблицы 6.Обратите внимание, что, поскольку коэффициент излучения внешней поверхности не рассматривается в таблице 6, требования к толщине также не зависят от материала внешней оболочки.

Требования норм для трубопроводов не касаются некоторых других системных переменных, которые, как известно, влияют на тепловые характеристики. Например, требования к толщине не зависят от местоположения внутри здания. Хотя можно определенно утверждать, что гидравлический трубопровод к змеевику повторного нагрева, проложенный через камеру возвратного воздуха, где движущийся воздух увеличивает тепловые потери, должен иметь большую изоляцию, чем аналогичный трубопровод, проходящий через закрытую полость в неподвижном воздухе, энергетические нормы не требуют разная толщина утеплителя.

При рассмотрении этих требований энергетического кодекса они могут показаться чрезмерно упрощенными. Однако одна из целей организаций, пишущих код, состоит в том, чтобы сформулировать требования как можно проще, при этом соблюдая цели кода. Здания сложные, буквально тысячи требований кода подлежат проверке. Хорошее требование к коду должно быть простым и легко проверяемым.

Хотя минимальные требования IECC 2012 к толщине изоляции трубы не зависят от материала трубы, признается, что должностные лица кодекса могут быть восприимчивы к альтернативам, основанным на техническом анализе, демонстрирующем, что тепловые характеристики альтернативной конструкции такие же хорошие или лучше, чем базовый случай, соответствующий кодексу.Для примера
стандарт ASHRAE 90.1-2010 (который лег в основу требований IECC 2012 года) имеет сноску к таблице требований:

Стол основан на стальной трубе. Для неметаллических труб толщиной Schedule 80 или менее должны использоваться значения, указанные в таблице. Для других неметаллических труб, имеющих тепловое сопротивление больше, чем у стальных труб, допускается уменьшение толщины изоляции, если предоставлена ​​документация
, показывающая, что труба с предлагаемой изоляцией имеет не больше теплопередачи на фут, чем стальная труба с изоляцией, показанная на стол. Это, в частности, обеспечивает разработчикам гибкость в использовании толстостенных пластиковых труб с пониженным уровнем изоляции при условии, что альтернативная конструкция не имеет большей теплопередачи, чем базовая.

Ряд «зеленых кодов» или «кодов растяжения» был разработан с целью выхода за рамки минимальных требований в базовых кодах. Эти коды моделей доступны для юрисдикций или владельцев, которые хотят улучшить характеристики здания. Примеры включают Международный кодекс экологического строительства (IgCC), Международную ассоциацию служащих по сантехнике и механике
(IAPMO) «Дополнение к нормам
к экологическому водопроводу и механике» и стандарт 189 ASHRAE.1-2011 «Стандарт на проектирование высокоэффективных экологичных зданий». Хотя ни один из этих кодов моделей специально не предусматривает исключения для изоляции пластиковых трубопроводов, альтернативные конструкции, как правило, допускаются, если это оправдано техническим анализом. Формулировка в разделе 102.1 Зеленого приложения МАПМО типичная:

102,1 Общие. Ничто в этом дополнении не предназначено для предотвращения использования систем, методов или устройств эквивалентного или высшего качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим дополнением.Техническая документация должна быть представлена ​​в уполномоченный орган для подтверждения эквивалентности. Компетентный орган должен иметь право утверждать или отклонять систему, метод или устройство для использования по назначению.

Заключение

Все действующие нормы и стандарты энергопотребления требуют изоляции труб на трубопроводе горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха. Требования различаются, но ни один из кодов моделей не различает требования к изоляции труб в зависимости от материала труб.

Для неизолированных или неизолированных труб более высокое тепловое сопротивление стенок пластиковых труб может значительно снизить тепловой поток (примерно на 30%) по сравнению с медными трубами. По мере увеличения уровня изоляции влияние сопротивления стенок трубы значительно уменьшается. При уровнях изоляции, требуемых действующими энергетическими нормами и стандартами, влияние материала стенок трубы на общую теплопередачу невелико.

В некоторых применениях (например, для контроля конденсации или защиты от замерзания) более низкая проводимость пластика по сравнению с металлическими материалами трубопроводов может быть преимуществом и может устранить дополнительную теплоизоляцию.Для других применений может потребоваться дополнительная изоляция в зависимости от целей проектирования и специфики ситуации.

Теплоизоляция механических систем зарекомендовала себя как простая и экономичная технология для снижения тепловых потерь и выигрышей в строительных системах. По мере того, как энергетические нормы и правила (как предписывающие, так и целостные) становятся более строгими, а владельцы зданий, операторы и арендаторы стремятся к более производительным и более экологичным зданиям, проектировщики должны сосредоточиться на том, как и где использовать больше, а не меньше изоляции.Например, некоторые проектировщики рассматривают возможность использования изоляции труб для экономии дефицитных водных ресурсов, а также энергии в системах подачи горячей воды для бытовых нужд. 6 Поскольку ожидаемый срок службы зданий может составлять 50 лет и более, гораздо проще и экономичнее спланировать и установить надлежащие системы механической изоляции во время строительства
, чем модернизировать или модернизировать системы изоляции позже. . Аналогичным образом, когда объекты ремонтируются или ремонтируются, не следует упускать из виду возможность модернизации систем механической изоляции.Попытки пожертвовать уровнями механической изоляции для минимизации начальных затрат контрпродуктивны, и владельцам зданий было бы лучше сосредоточиться на изучении долгосрочных характеристик строительных систем.

Эта статья была разработана Национальной ассоциацией изоляционных материалов (NIA) и Североамериканской ассоциацией производителей изоляционных материалов (NAIMA).

Каталожные номера:

  • Барретт, Стивен Р. «Достижения в области питьевых и технологических труб и фитингов с использованием радио.
    Сварка плавленным плавлением.”Симпозиум IAPMO по новым технологиям, 1 мая 2012 г.

  • Национальный институт строительных наук, «Руководство по проектированию механической изоляции», www.wbdg.org/design/midg.php

  • Ассоциация пластиковых труб и фитингов, «Руководство по установке: трубопроводы горячей и холодной воды из ХПВХ», 2002 г.

  • Исследовательский центр NAHB, «Руководство по проектированию: бытовые водопроводные системы PEX», ноябрь 2006 г.

  • ASTM C680-10, «Стандартная практика для оценки тепловыделения или тепловых потерь и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ
    ». ASTM International, Западный Коншохокен, Пенсильвания. 2010.

  • Кляйн, Г., «Исследование распределения горячей воды», Insulation Outlook, декабрь 2011 г.

Заявление об авторских правах

Эта статья была опубликована в сентябрьском номере журнала Insulation Outlook за 2012 год.Авторские права © 2019 Национальная ассоциация изоляторов. Все права защищены. Содержание этого веб-сайта и журнала Insulation Outlook не может быть воспроизведено каким-либо образом, полностью или частично, без предварительного письменного разрешения издателя и NIA. Любое несанкционированное копирование строго запрещено и нарушит авторские права NIA и может нарушить другие соглашения об авторских правах, заключенные NIA с авторами и партнерами. Свяжитесь с [email protected], чтобы перепечатать или воспроизвести этот контент.

Системы трубопроводов охлажденной воды – Буда, Техас

На заводе Insul-Pipe Systems мы производим трубопроводные системы для охлажденной воды премиум-класса для широкого круга клиентов по всему миру.Наши системы подземных трубопроводов охлажденной воды, разработанные по индивидуальному заказу, имеют полиуретановую изоляцию с закрытыми ячейками, которая обеспечивает самую низкую теплопроводность и самую высокую естественную устойчивость к проникновению воды из любого стандартного изоляционного материала. Это сводит к минимуму как требования к техническому обслуживанию системы, так и потери на охлаждение между входом и выходом потока охлажденной воды. Все комплекты муфт и фитингов, поставляемые с этими системами, предназначены для обеспечения того же уровня влагостойкости, что и сама система трубопроводов, в результате чего получается надежная система, которая хорошо подходит для множества подземных применений.

Комплекты для изоляции фитингов содержат полиуретановый компаунд, который смешивается в полевых условиях и заливается в формованные крышки фитингов из ПВХ, а затем наклеивается лентой для создания водонепроницаемого уплотнения. Несущая труба выбирается в зависимости от запроса клиента и конкретного применения, с множеством доступных опций. Некоторые из материалов для несущих труб, которые мы предлагаем, включают ПВХ, сталь, высокопрочный чугун и медь различной толщины в зависимости от требований к несущей способности. Оболочка из ПВХ, HDPE или стекловолокна используется для дополнительной защиты полиуретановой изоляции.

Наши трубопроводные системы сочетают удобство предварительно спроектированных трубопроводов с гибкостью индивидуального продукта. Мы можем помочь клиентам определить оптимальную систему в зависимости от конкретной области применения для работы с жидкостями и условий конкретной рабочей среды. Поскольку большая часть инженерных работ уже выполнена, сроки изготовления системы трубопроводов и соответствующей арматуры очень короткие по сравнению со строительством на месте. Для получения дополнительной информации о наших заказных системах трубопроводов охлажденной воды см. Таблицу ниже или свяжитесь с нами напрямую.

Запросить цену

Характеристики трубопровода охлажденной воды

Название продукта
Трубопроводы охлажденной воды
Общие возможности
Машиностроение
Изготовление на заказ
Консультации по продукту
Документация
Анализ
Функции / особенности
Использование охлажденной воды под землей
  • Полиуретановая изоляция с закрытыми порами, обеспечивающая самую низкую доступную теплопроводность и лучшую естественную стойкость к проникновению воды
  • Комплекты для муфт и фитингов, обеспечивающие такой же уровень защиты от влаги
  • Поставляются с заводскими и предварительно изолированными фитингами
Компоненты (образцы технических спецификаций)
Система трубопроводов
Несущая труба
Наружная куртка
Изоляция
Торцевые уплотнения
Муфты
Арматура
Материалы несущей трубы
PVC PE, разборный, B&S
Сталь сч 10, 40, 80
Нержавеющая сталь
Ковкий чугун
Медь типа K
Медь типа L
CPVC

Полиэтилен высокой плотности

Изоляционные материалы
Пенополиуретан с закрытыми порами
Минеральная вата
Стекловолокно
Кальций Кальцит
Материалы оболочки
ПВХ
Полиэтилен высокой плотности
Алюминий
Сталь
Оцинкованная сталь
Стекловолокно
Предоставляемые дополнительные услуги
Сварка
Филиалы
По всему миру

Вернуться к началу

Изолируйте демпферные трубы – пожалуйста! | 2020-07-05

И снова здравствуйте.В нашей последней статье в этом журнале мы с Гэри затронули много вопросов. Этот был посвящен противоречиям между достижением быстрой подачи горячей воды и платой за потерю давления в трубах меньшего размера, из-за которых все это произошло. Он также был направлен на то, чтобы сделать арендаторов счастливыми благодаря быстрой доставке горячей воды и сделать мир счастливее благодаря минимальным потерям воды и энергии.

Теперь, сантехники и инженеры, давайте рассмотрим некоторые энергетические разветвления горячих труб внутри наших зданий.Посмотрим правде в глаза, будь то PEX, CPVC, медь или любой другой материал для труб, длинные трубы с горячей водой внутри являются лучистыми обогревателями. Да, зимой, в некоторых климатических условиях, эти трубы помогают отапливать здание. Но в более теплые месяцы, а их число увеличивается во всех климатических условиях, эти длинные трубы, также известные как радиаторы, выделяют тепло, которое необходимо отводить в сегодняшних тесных зданиях с системами отопления, вентиляции и кондиционирования воздуха. Это приводит к тому, что электричество или ископаемое топливо используются для создания горячей воды. Некоторые из них потребляются, а некоторые рассеиваются в виде тепла по пути к использованию.Отработанное тепло, которое необходимо улавливать и отводить обратно на улицу – с еще большей энергией. Наши клиенты проигрывают в обоих направлениях.

И чрезмерная рециркуляция усугубляет эту проблему, особенно если трубы не полностью изолированы. У нас есть для вас прекрасный пример. Тот, который разворачивается, даже когда мы пишем эту статью. Читать дальше. У нас есть что рассказать.

Явление потери тепла в трубе

Горячие трубы в более прохладных помещениях со временем остывают. Потери в трубопроводе необходимо включить в стоимость нагрева воды, используемой в здании.

ASHRAE имеет метод расчета скорости потери тепла, выраженной в британских тепловых единицах в час на линейный фут. В справочных материалах, таких как «Руководство по проектированию сантехники » (PDAM) компании Uponor, приведены матрицы значений для различных размеров труб из полиэтиленгликолята при разной разнице температур между температурой воды внутри и температурой воздуха снаружи для диапазона диаметров неизолированной трубы и изолированной трубы.

Вот пример. Допустим, мы спроектировали и установили сантехник 1-дюймовую трубку из PEX длиной 200 футов без теплоизоляции в доме клиента.В доме вода течет по трубам 130 градусов с постоянной рециркуляцией, а в здании – 70 градусов. Это дельта Т 60 градусов. Таблица Uponor на странице 171 руководства показывает, что коэффициент теплопотерь для этой трубы без покрытия составит 16,6 БТЕ / час / фут, но для трубы, изолированной 1-дюймовым стекловолокном, он будет только 6,5 БТЕ / час / фут. Давайте посчитаем потери тепла, связанные с неизолированным контуром: 16,6 британских тепловых единиц / час / фут, умноженные на 200 футов = 3320 британских тепловых единиц / час, умноженные на 8760 часов в год, составляют 29 083 200 британских тепловых единиц в год.Было бы примерно на 33 процента хуже, если бы эта голая петля PEX находилась в 50-градусном основании.

Предположим, что мы повесили петлю PEX в кондиционированном помещении, и наш клиент нагревает свою горячую воду электричеством с эффективностью 95%. Она будет тратить 8 972 кВт / ч ежегодно, потому что мы не изолировали ее петлю PEX. Опять же, предположим, что она живет одна и использует 20 галлонов горячей воды в день, а средняя годовая температура холодной воды составляет 55 градусов. Наш клиент будет использовать 1409 кВтч для нагрева горячей воды, которую она использует в течение года.Это означает, что потери в контуре почти в 6,4 раза больше, чем при фактическом использовании. Это большая ежегодная плата. Да, тепло, теряемое из трубы зимой, помогло сохранить тепло в доме. Но летом ей придется заплатить еще больше денег, чтобы запустить систему отопления, вентиляции и кондиционирования, чтобы сбрасывать потраченное впустую тепло наружу. Если бы петля находилась в не кондиционируемом подвале, тепло, теряемое петлей, не принесло бы никакой пользы ее жилищному бюджету.

Отходы тепла составляют в разы в многоквартирных домах

Давайте посмотрим, что происходит, когда нашим клиентом является новое многоквартирное здание на 35 квартир.Механические характеристики требуют конструкции магистрали, стояка и ответвления горячей воды. Размеры труб были подобраны с использованием подхода, разработанного Советом Международного кодекса по водоснабжению, что привело к пиковому расходу 50 галлонов в минуту, даже с учетом экономии за счет групп ванных комнат. Между прочим, в аналогичном здании с пожилыми людьми мы измерили только на месте максимум 2,34 галлона в минуту на уровне 99,9%.

Изометрический рисунок представлен ниже. Большая труба ведет горячую воду к потолку третьего этажа, а стояки направляют воду вниз, а 14 стояков – в механические туалеты отдельных квартир.Простой (в отличие от обратного) возврат собирает воду на концах стояков в потолке первого этажа и возвращает ее в главное механическое помещение. Согласно проектной документации, трубопровод должен был быть изолирован 1-дюймовой изоляцией из стекловолокна.

Проверка работоспособности конструкции

Наш сотрудник, Хью Хендерсон, установил современную систему измерения одноминутных данных в аналогичном здании, которая измеряет расход и температуру горячей воды, выходящей из термостатического смесительного клапана и возвращающейся через рециркуляционный насос для подогрева.Он также измеряет температуру и расход поступающей холодной воды.

Эти числа позволяют нам рассчитать энергию, необходимую для нагрева воды, используемой арендаторами, а также энергию, необходимую для поддержания контура в горячем состоянии. На рис. 1 представлена ​​схема расположения КИПиА. Есть четыре датчика расхода и температуры, которые передают свою информацию в регистратор данных, который передает ее в облако, из которого мы загружаем данные и анализируем их. На рис. 2 показан Хью Хендерсон, изменяющий настройки в поле сбора данных на месте.

Таблица 1 показывает, что циркуляционный насос перекачивает воду со скоростью около 6,7 галлонов в минуту. Падение температуры вокруг контура составляло 6F. Расчеты показывают, что потери тепла составляют около 20 000 БТЕ / час, а ежегодные потери – более 176 миллионов БТЕ.

Эти потери казались большими и заставили нас задуматься, как эти потери сравнивать с расчетными потерями тепла и фактическим использованием горячей воды. Недавние измерения подтвердили эту тревожную картину потери тепла.

В таблице 2 представлена ​​энергия, необходимая для нагрева горячей воды, используемой арендаторами.Среднее потребление горячей воды на квартиру составляет 15,7 галлона в день. Энергия для нагрева воды составляет 9 163 БТЕ в сутки на квартиру.

Давайте сравним затраченную энергию с энергией, потерянной в контуре. Потери петли составляют 482 207 БТЕ в день. Энергия горячей воды составляет 320 705 БТЕ в день. Хорошо, мы знали, что потери в контурах часто составляют большую часть ежедневного потребления энергии, но эти потери превышают потребление на 50 процентов. Это заставило нас задуматься, как сравнить измеренные потери с расчетными тепловыми потерями.

В таблице 3 представлены расчетные тепловые потери для проектируемого контура циркуляции горячей воды. Как и раньше, мы использовали руководство Uponor в качестве источника для расчета тепловых потерь на каждый фут. Мы рассчитали потери тепла для каждого диаметра и длины трубы и просуммировали их, чтобы получить итоговые значения за час. Затем мы расширили числа, чтобы получить итоговые суммы за день, месяц и год.

Подождите. Измеренные потери в контуре очень близки к расчетным значениям для неизолированной трубы! Если бы труба была хорошо изолирована, потери составили бы всего 37 процентов.

Таблица 4 содержит сводку этого анализа. Как бы вы ни смотрели на это, потери в контуре как построенные велики; намного больше энергии, используемой жильцами; либо 60 процентов ежедневного потребления энергии, либо 150 процентов используемой горячей воды. Расчетные потери показывают, что петля действует как неизолированная. Плохой знак! Расчетные значения показывают, что правильно изолированный контур потребует меньше энергии, чем его использование. Хотя он все еще большой, это было бы намного лучше, чем то, что мы нашли.

Изоляция горячих труб имеет решающее значение

Изоляция труб и фитингов – это своего рода искусство, и лучше всего им занимаются монтажники труб, которые делают эту работу весь день. Сантехники стараются сделать свои трубопроводы герметичными – по крайней мере, для жидкостей. Потери энергии тоже являются утечками, но, к сожалению, невидимы. Эту статью следует принять близко к сердцу. Неизолированные или плохо изолированные трубы могут создавать огромные утечки энергии. Подумайте об этом, когда кажется, что работа сделана, когда вода течет без утечек.

Преимущества изоляции труб – Caylor Industrial Sales, Inc.

Любой, кто живет в холодном климате, знает о преимуществах утепления чердаков и стен. Многие люди могут не знать, что изоляция труб и защитного покрытия является полезным дополнением для защиты и улучшения систем трубопроводов и клапанов.

Добавление слоя изоляции к узлам трубопроводов и клапанов предотвращает вредные проблемы, которые могут возникнуть в случае замерзания воды внутри труб. Изоляция предотвращает превращение воды в лед, расширение и разрыв самой трубы, что приводит к дорогостоящим повреждениям.Хотя это наиболее частая причина использования изоляции труб и защитного покрытия, существует множество причин для использования этих продуктов в системах трубопроводов и клапанов.

Контроль конденсации P

Конденсат на поверхности трубы может вызвать коррозию или ржавчину, что является серьезной проблемой. Во влажной и влажной среде изоляция труб может действовать как барьер, предотвращающий образование конденсата на трубопроводе и реакцию с металлом.

Экономия энергии

Когда разница температур между трубой (и ее содержимым) и окружающим воздухом значительна, потери и выигрыш тепла от трубопровода могут быть значительными.В холодных помещениях горячая вода в системе трубопроводов будет терять тепло, а в горячем воздухе холодная вода в трубопроводе нагревается. Добавление слоя изоляции минимизирует потери тепла, увеличивает цикл и предотвращает потерю энергии для восполнения потерянной или полученной энергии.

Безопасность

В промышленных применениях трубопровод может работать при экстремально низких или высоких температурах. Существует потенциальная опасность прикосновения к трубопроводу, если он слишком горячий или слишком холодный. Изоляция защищает рабочих от ожогов от случайного контакта с трубопроводом.Изоляция делает систему трубопроводов и клапанов безопасным для рабочих.

Контроль шума

У шума есть хитрый способ передвижения по трубопроводу. В коммерческих зданиях, жилых комплексах и промышленных объектах изоляция трубопроводов и клапанов является действенным методом снижения шума. Он действует как акустический разделитель, предотвращая передачу шума, когда трубы проходят через неподвижную конструкцию, такую ​​как пол или стена, и снижает шум материалов, движущихся через системы.

Теплоизоляция и звукоизоляция

от Caylor – идеальный продукт для поддержания оптимальных рабочих характеристик трубопроводов и клапанов, предотвращая разрушительные разрывы труб. Со средним снижением тепловых потерь на 93% по сравнению с голым мясом и средним шумоподавлением на 6 дБа добавление изоляции является идеальным решением для экстремальных температур.

Для получения дополнительной информации о том, как поддерживать систему трубопроводов при экстремальных температурах, свяжитесь с нами или посетите наш веб-сайт.

Изоляция подземных труб | Изоляция труб для подземного использования

Ищете решение для изоляции подземных труб, на которое можно положиться? Здесь, на Pipelagging.com, мы поможем вам. Мы поставляем широкий ассортимент изоляционных материалов для труб для подземного использования. Все вновь проложенные водопроводные трубы необходимо будет изолировать перед тем, как их закопать. Это требование местных органов водоснабжения.

Основным продуктом для подземных работ является Armaflex Tuffcoat. Эта ведущая в отрасли изоляция для подземных работ основана на изоляции из пеноматериала нитрила Armaflex класса O, которая имеет дополнительное самоуплотняющееся пластиковое покрытие.Это делает установку продукта очень простой. Просто поместите изоляцию вокруг трубы, закройте уплотнение и все! Теперь вы можете безопасно закопать трубы, зная, что они будут полностью защищены от непогоды.

В качестве альтернативы вы также можете использовать обычную изоляцию для подземных труб Armaflex класса O для изоляции подземных труб. Однако помните, что эту подземную изоляцию необходимо поместить в защитный пластиковый канал, прежде чем закопать ее. В противном случае под тяжестью грунта утеплитель раздавится, что снизит его эффективность.

Любое решение гарантирует, что установка водопровода будет соответствовать всем действующим строительным нормам. Кроме того, это сэкономит вам деньги в долгосрочной перспективе.

Изоляция подземных труб – особенности и преимущества:

  • Экономит ваши деньги за счет значительного сокращения потерь тепла из ваших труб.

  • Предотвратит замерзание ваших труб при понижении температуры ниже нуля – больше никаких разрывов труб!

  • Обеспечит соответствие вашего строительного проекта / установки требованиям местных властей.

Почему бы не ознакомиться с нашим обширным ассортиментом изоляции труб для подземного использования? У нас есть трубы всех стандартных размеров, и наши цены самые низкие в Интернете. У нас есть запасы для быстрой доставки. Закажи сегодня!

Предварительно изолированные трубы Microflex обеспечивают экологически безопасные решения для водоснабжения

Watts Water Technologies приобрела ассортимент гибких водопроводных труб Microflex для нашей группы продуктов и брендов в 2005 году. Поскольку в нашей линейке продуктов не было системы предварительно изолированных труб, было логичным шагом расширить наши знания и продукты, чтобы покрыть еще более широкий диапазон.

Наши предварительно изолированные трубы Microflex используются в системах с горячей и холодной питьевой водой, охлаждающей водой, сточными водами и другими жидкостями. Наши трубы для подземного отопления вносят свой вклад в устойчивое будущее, работая с возобновляемыми источниками энергии, экономя энергию при их повседневном использовании и сводя к минимуму потребление энергии и выбросы CO2 во время установки, использования и обслуживания. Предварительно изолированные трубы Microflex помогают поддерживать температуру воды при ее движении от источника тепла в здание и экономят электроэнергию.

Предварительно изолированные трубы Microflex долговечны, не содержат загрязняющих веществ и нетоксичны, поэтому вносят свой вклад в экологическую политику компании Watts в области водоснабжения. В процессе производства мы очень внимательно относимся к потреблению энергии и не загрязняем воздух, воду или почву.

Концепция Microflex идеально подходит для компании Watts Water Technologies, поскольку возобновляемые источники энергии – одна из наших основных задач. Наши гибкие водопроводные системы обеспечивают безопасное, надежное и энергоэффективное распределение воды в системах отопления, охлаждения и горячего или холодного водоснабжения.Гибкая конструкция с малым весом означает, что его можно быстро установить, преодолевая препятствия. Кроме того, изолированные трубы имеют гораздо более длительный срок службы, чем другие типы труб подземного отопления, так как несущие трубы внутри защищены от внешних погодных условий, поэтому они остаются сухими с минимальной опасностью коррозии. Это приводит к снижению затрат на ремонт и производство.

Watts Water Technologies EMEA (европейская холдинговая компания Watts Water Technologies Inc) приобрела Microflex NV в 2005 году с целью расширения ассортимента продукции для домашнего, коммерческого и промышленного применения.Приобретение Watts Microflex группой было логичным шагом, поскольку в линейке продукции Watts Water Technologies еще не было системы предизолированных труб.

Приобретение также гарантирует, что услуги и качество Microflex, которые ранее предлагались в профессиональных и структурных рамках, могут быть сохранены в будущем. Ассортимент предварительно изолированных труб Microflex вносит свой вклад в этику нашей компании и способствует устойчивым решениям в области водоснабжения, сохраняя при этом окружающую среду.

Все наши предизолированные трубы Microflex сертифицированы по ISO и производятся с использованием только лучших материалов.Мы – ваш опытный партнер в области гибких энергосберегающих трубопроводных систем.

Труба с теплоизоляцией ГВС

Куплю выдающуюся. труба с изоляцией для горячей воды на Alibaba.com и убедитесь в неоспоримой производительности. Хотя выбирая правильный. Труба с изоляцией для горячей воды для ваших нужд может быть сложным процессом, это относительно легко, если вы точно понимаете свои потребности и спецификации. С широким выбором. ГВС труба утепленная на сайте, вы найдете в соответствии с вашим бюджетом и функциональными требованиями.

Изготовлен из прочных материалов. Труба с изоляцией для горячей воды отличается высокой прочностью и долгим сроком службы. Эти. Труба с изоляцией для горячей воды также включает в себя новейшие технологии и инновации для непревзойденной эффективности изоляции. Они просты в установке и обслуживании. Файл. Труба с изоляцией для горячей воды может похвастаться высокими стандартами качества, потому что они продаются надежными поставщиками, которые имеют долгую историю стабильной поставки первоклассной продукции.

трубы с изоляцией для горячей воды на Alibaba.com учитывают проблемы, связанные с влажностью и влажностью. Они обладают высокой устойчивостью к влаге, поэтому их изоляционная способность не нарушается. Хотя. Труба с теплоизоляцией для горячей воды потребляет значительное количество энергии в процессе своего производства, экономия энергии за счет теплоизоляции значительно выше. Файл. Труба с изоляцией для горячей воды характеризуется очень низкими показателями теплопроводности, что делает их лучшим выбором.Следовательно, они необходимы меньшей глубины и толщины для достижения требуемой тепловой защиты.

Воспользуйтесь этими функциями сегодня по доступной цене на Alibaba.com. Просмотрите сайт и откройте для себя неотразимое. Труба с изоляцией для горячей воды предлагает и довольствуется наиболее логичным решением в соответствии с вашими потребностями. Их эффективность продемонстрирует вам, почему они лучшие в своем классе, и даст вам лучшее соотношение цены и качества.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
