Трубы для вентиляции утепленные: Утепленные вентиляционные трубы: из пластика, цена

Содержание

основные свойства и параметры выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:

долгий срок службы, прочность;
гладкая поверхность обеспечит хорошую аэродинамику;
на поверхности нет скопления грязи, пыли, копоти;
могут выдержать высокие значения температур и давлений;
стойкие к влиянию агрессивного воздействия.

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.

Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

ценовая политика: дешевле, чем металлические;
простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
шумоизоляционные;

имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
маленький вес, что дает возможность не так прочно крепить всю систему;
долгий срок службы.

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

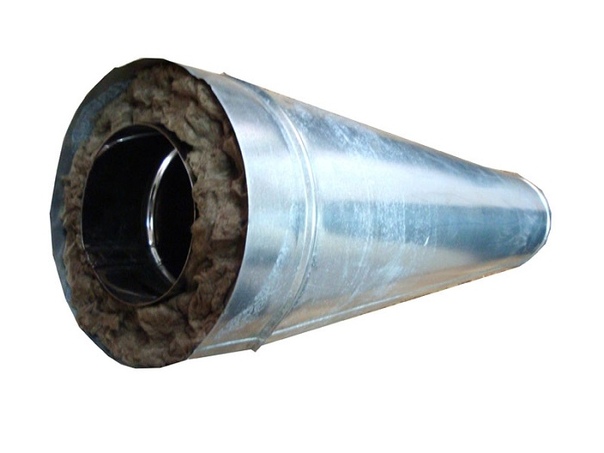

Строение вентиляционной сэндвич трубы

Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

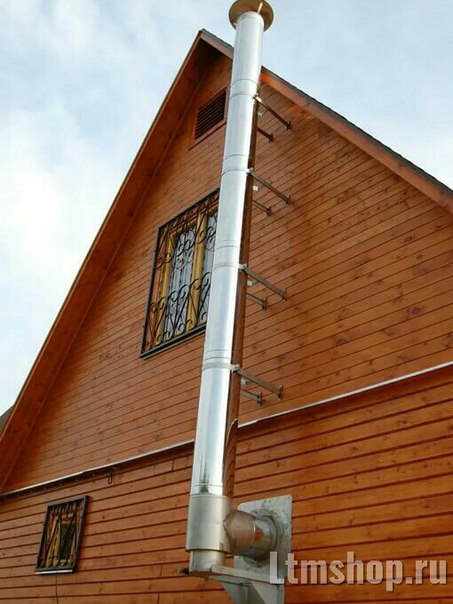

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

Применение гофрированной трубы для вентиляции

Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:

высокая эластичность и гибкость;
делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
прочные;
простые в использовании, легко монтируются своими руками;
не требуют специальных приспособлений (переходников, тройников).

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (

L).

Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

S=L/3600V,

с помощью которой легко определяется диаметр.

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Утепленные трубы для вентиляции в частном доме

Вентиляция в частном доме является обязательным компонентом для поддержания комфортного микроклимата в жилых помещениях. Однако наряду со своими положительными свойствами нередко она является основным источником тепловых потерь. Как утеплить вентиляционную трубу в частном доме, и что для этого лучше всего использовать?

Актуальность утепления

В процесс эксплуатации на поверхности вентиляционной трубы нередко можно наблюдать небольшой слой льда. Его появление обусловлено разностью температур между материалом изготовления и воздухом, выходящим из жилого дома. В результате этого происходит формирование влаги и появление инея и льда.

Обледенение вентиляционной трубы

Если этот процесс пустить на самотек, то в результате может появиться ряд негативных факторов. Они будут прямым образом влиять не только на целостность и функциональность вентиляции в доме, но также могут отразиться на эксплуатационных свойствах всего здания. Причиной этого является конденсат, который формируется на внутренней стенке трубы. Его постоянное присутствие может привести к следующим последствиям:

Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Выбор материала

Утеплитель для вентиляции

В первую очередь необходимо правильно подобрать теплоизоляцию. Она должна обладать рядом свойств, которые впоследствии отразятся на эксплуатационных качествах вентиляционной системы. Также нужно учитывать стоимость материалов и трудоемкость монтажа.

Приоритетом при выборе является степень теплоизоляции. Основное назначение утеплителя заключается в максимальном приближении температуры на поверхности трубы к степени нагрева теплого воздуха, выходящего из дома. Только так можно избавиться от появления конденсата. Для этого можно использовать целый ряд материалов:

Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность – базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Порядок установки

Способ монтажа утеплителя напрямую зависит от выбранного материала. Для крепления базальтовой ваты применяется скотч. При установке уже готовой пенопластовой скорлупы особое внимание уделяется герметизации соединительных швов.

Не обязательно монтировать теплоизолятор на всю вентиляционную систему. Важно обеспечить должный уровень защиты от воздействия отрицательных температур на определенных участках трубопровода:

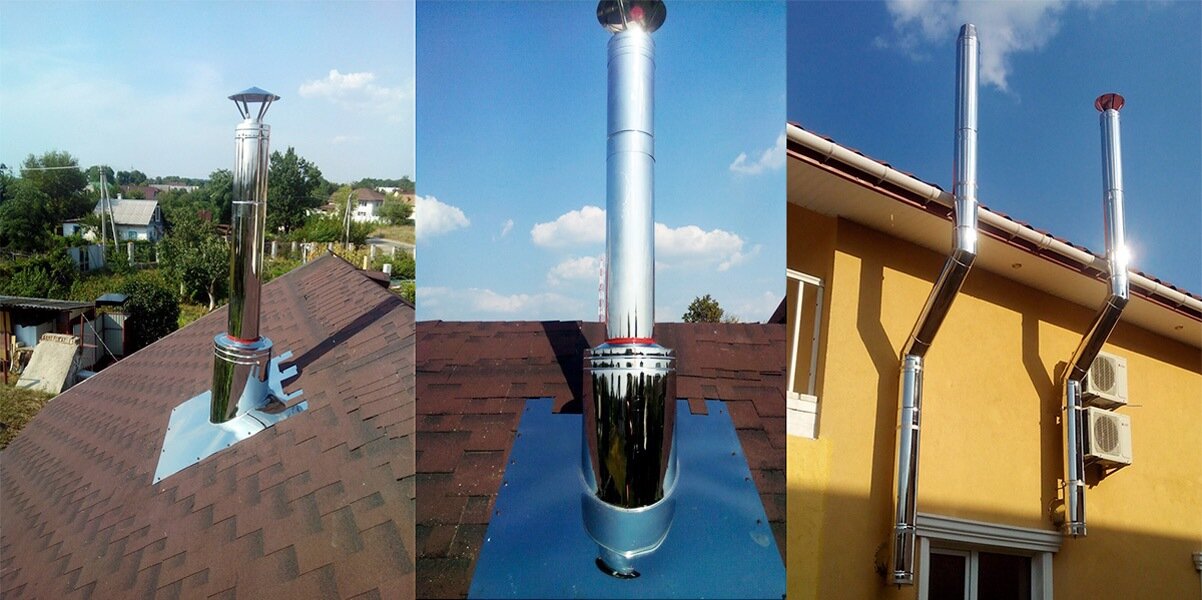

Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
Зоны прямого контакта трубы и наружной стены здания.

Во всех остальных случаях монтаж утеплителя не обязателен. Важно периодически проверять возможное наличие конденсата на внутренней поверхности. Если же он появляется даже после герметизации воздуховодов – понадобится дополнительный слой утеплителя.

Содержание статьи

1 Утепление вентиляции. Нужно ли?
2 Где нужно утеплить вентиляцию
3 Чем утеплить трубу вентиляции
3.1 Минеральная вата
3.2 Пенопласт
3.3 Пенополиуретан и пенополипропилен
3.4 Вспененный полиэтилен
4 Видео

Некоторые инженерные коммуникации требуют обязательного обустройства вентиляции, которая устанавливается на крыше. Так, в обустройстве вентиляции нуждаются: канализация, вентиляция помещений, проветривание чердака и т.д. Для ее изготовления требуется соблюдение ряда требований и технологических процессов по установке. В частности, во время работ может возникнуть вопрос, как утеплить вентиляционную трубу в частном доме и нужно ли это вообще. Этому и будет посвящена статья.

Утепление вентиляции. Нужно ли?

Для начала следует понять, нужно ли утеплять трубу вентиляции, которая находится на крыше и чердаке. Здесь ответ очевиден, но тогда возникает другой вопрос, зачем ее утеплять? Причина кроется в конденсате. Если на трубе отсутствует утепление, то внутри трубы будет образовываться конденсат. Соответственно он будет стекать вниз, и затекать во все щели и стыки. Это приводит к образованию мокрых пятен в перекрытии или стене. А если при этом на улице сильный мороз, то внутренний диаметр трубы может уменьшаться, из-за появившегося инея.

Почему наблюдается такой феномен? Это объясняется тем, что теплый воздух содержит в себе большой объем влаги. Когда в зимний период он соприкасается с холодной трубой, то охлаждается. Вследствие этого появляется конденсат, образующийся из пара воздуха. Этот физический процесс можно остановить только с помощью утепления вентиляционной трубы.

Где нужно утеплить вентиляцию

Исходя из вышесказанного, становится очевидным, что утеплять вентиляционную трубу необходимо в том месте, где будет активное соприкосновение теплого воздушного потока с холодным. Так, например, если у вас труба вентиляции выведена сквозь стену, то в утеплении нуждается отрезок, ведущий к дефлектору. Также зачастую трубы проходят через не утепленный чердак частного дома. В этом месте также есть потребность в утеплении трубы.

В офисных или производственных помещениях оборудуется утепленный вентиляционный клапан. Это приспособление работает по принципу жалюзей, открывая и закрывая воздушные потоки. В такой системе существует возможность подогревать выходящий воздух. Для этого створки клапана подогреваются специальным ТЭНом, за счет чего вероятность выпадения конденсата сокращается к минимуму.

Этот метод очень дорогостоящий, поэтому далеко не каждый сможет позволить себе приобрести утепленный вентиляционный клапан. Поэтому вам потребуется найти точку росы температуры, т.е. место, где начинает появляться конденсат.

Ниже вы можете рассмотреть таблицу, на которой показано как найти место появления конденсата:

Чем утеплить трубу вентиляции

Итак, утеплять вентиляционную трубу на не отапливаемом чердаке необходимо. Теперь рассмотрим возможные материалы, которые можно использовать для этой цели. Сначала нужно решить каким требованиям должен соответствовать выбранный утеплитель:

Высокие теплоизолирующие характеристики.
Используемый материал должен быть пожаробезопасным.
Доступная цена.

Минеральная вата

В отличие от всех других утеплителей, минеральная вата обойдется вам дешевле всего. Плюс к этому она полностью пожаробезопасная. Но, несмотря на это утеплитель имеет ряд отрицательных сторон, которые важно учесть:

Непростой монтаж. Процесс утепления достаточно трудоемкий. Первым делом ватой обвертывается труба. Далее, второй слой – фольга или оцинковка. В завершение конструкцию необходимо стянуть бандажом.
Вредная для глаз и дыхания. При работе с минеральной ватой необходимо вооружиться защитными средствами.
Спустя время, вата слеживается. Это приводит к появлению просветов между трубой и утеплителем.
При повышении уровня влажности, материал теряет свои теплоизоляционные качества.

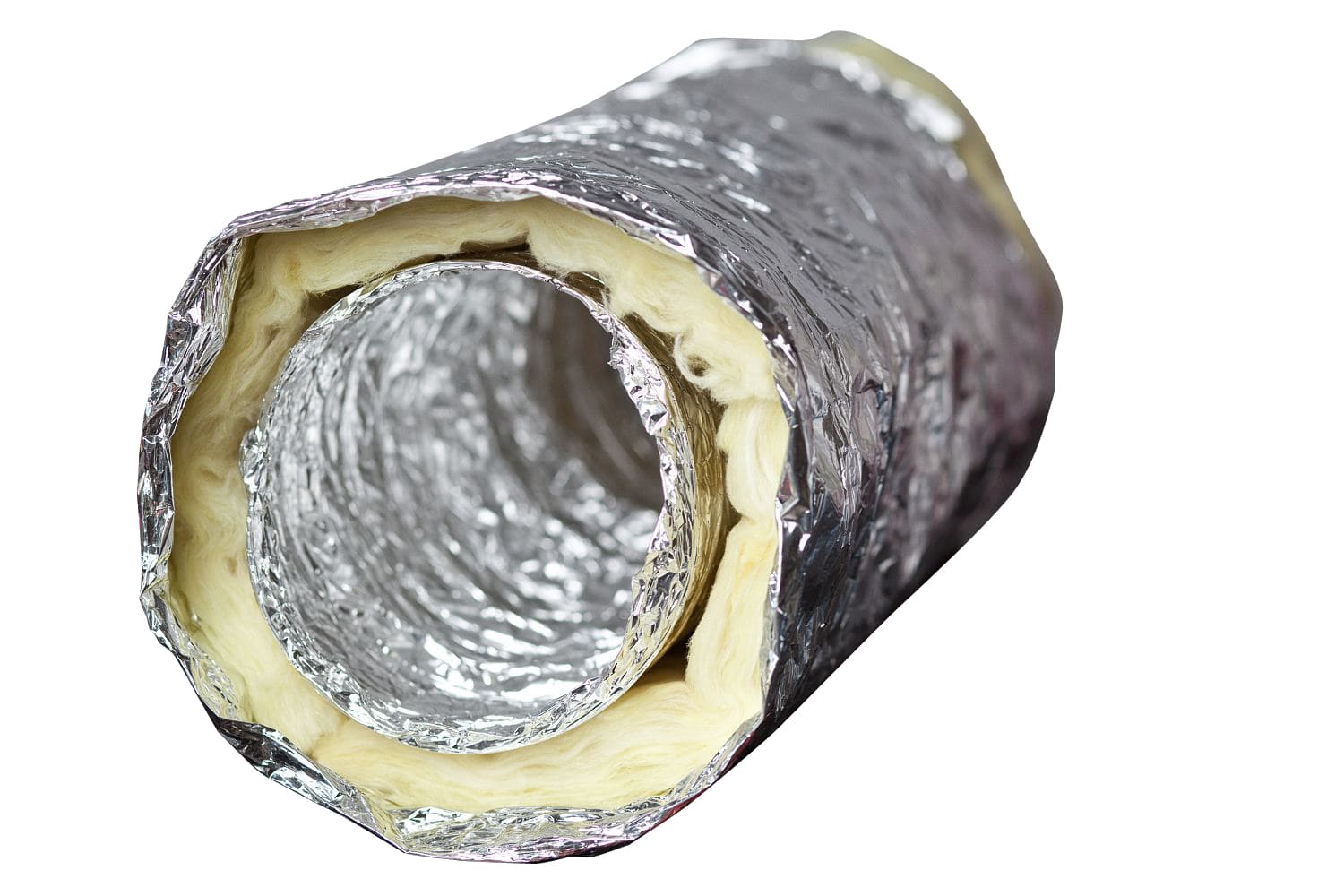

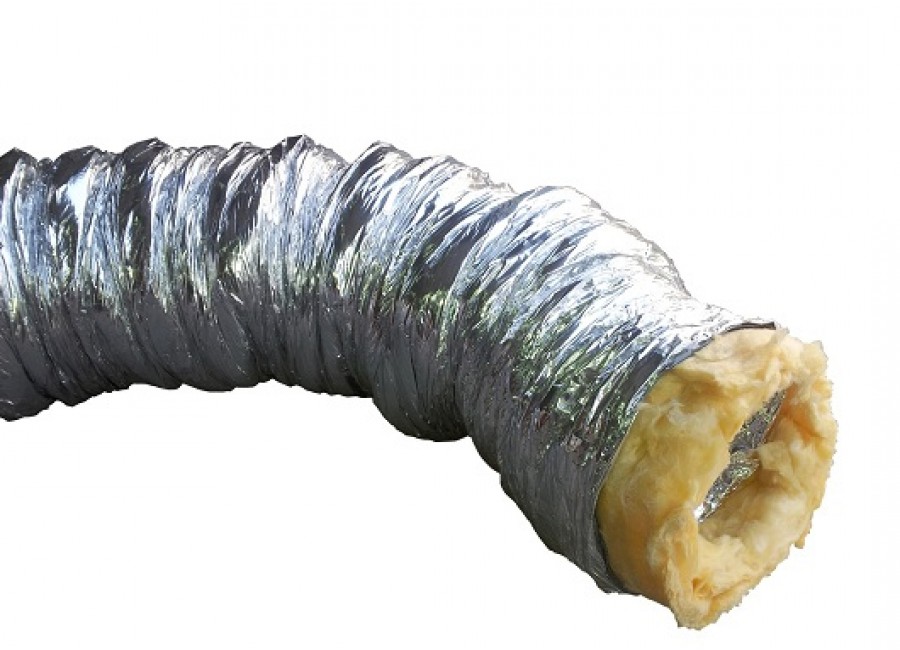

Существует другой вариант с использованием готовой утепленной гофры, имеющей 2 слоя рукава из алюминиевой фольги и армированной стальной проволоки. Но для ее внедрения вентиляция изготавливается с нуля.

Пенопласт

В этом случае подразумевается готовая разъемная скорлупа, выполненная из пенополистирола. В отличие от минеральной ваты, она удобнее в использовании. Но давайте взглянем на плюсы и минусы.

Достоинства скорлупы из плотного пенопласта:

Простой метод монтажа. Конструкция имеет соединение шип-паз. Две половинки одеваются на трубу и сдавливаются между собой, образовывая плотное соединение.
Материал обеспечивает хорошую теплоизоляцию. Независимо от изменения уровня влажности не теряет своих характеристик.
Доступная цена.

Основным недостатком пенопласта является его горючесть.

В процессе горения пенопласт выделяет токсичные пары. Более того, применять скорлупу на частых поворотах будет проблематично, ей удобней работать на прямых участках вентиляционной трубы.

Пенополиуретан и пенополипропилен

Этот материал похож по виду на скорлупу из плотного пенопласта. Вот только изготавливается он из пенополиуретана или пенополипропилена. В чем их разница?

Они имеют высокую цену.
Механическая прочность намного выше.
При монтаже необходимо использовать бандаж. Обычно в этой роли используется вязальная проволока.

Вспененный полиэтилен

Этот утеплитель предстает в виде разрезанных трубок с разным размером и диаметром. Процесс монтажа вспененного полиэтилена очень прост – материал одевается на трубу. К его преимуществам можно отнести:

Не боится высокой влажности.
Устойчив к механическому воздействию.
Структура утеплителя не позволяет заводиться грызунам.

Если вы проживаете преимущественно в холодном климате, то обратите внимание на другие особенности этого материала:

Пенофол (аналог пенополиэтилена со слоем из алюминиевой фольги). Этот утеплитель предотвращает накопление в себе пыли и других загрязнений.
Самоклеящийся утеплитель (выполнен на основе пенополиэтилена). Наличие липкой основы очень упрощает его монтаж. Для этого удаляется защитная пленка и прижимаете утеплитель к поверхности трубы. При необходимости, его можно наклеить в несколько слоев.

Итак, в этой статье были рассмотрены особенности утепления вентиляционной трубы на крыше. Также вы узнали о возможных вариантах выполнения этой работы с разного рода утеплителями. Теперь выбор только за вами. Но при этом обязательно отталкивайтесь от предъявляемых требований к утеплению вентиляционной трубы. Нам и нашим читателям будет интересно узнать, какой вы использовали утеплитель для вентиляционной трубы. Оставляйте свои комментарии в конце этой статьи.

Видео

Узнайте больше о методе утепления вентиляционной трубы из предоставленного видео:

Предназначение вентиляционной системы заключается в поддержании необходимого уровня влажности и температурного режима. Такая система состоит из гармоничного сочетания вентиляционных труб и вытяжки. Важность данной системы неоценима, любое помещение, где есть котел должно иметь хорошую вентиляцию. Это необходимо не только из-за технических требований, но и для повышения безопасности эксплуатации. Для работы любой отопительной системы требует доступ свежего воздуха и вывод продуктов сгорания.

Зачем нужно утеплять элементы вентиляции и вытяжку?

Без должного утепления на внутренней поверхности вентиляционных труб будет образовываться конденсат, постепенно он проникает через негерметичные соединения в перекрытия и стены. Через некоторое время на этих поверхностях появится сырость, плесень, что активирует медленный, но стремительный процесс разрушения.

Чаще всего вентиляционные трубы находятся на чердаке, но иногда они проходят и через подвальные помещения, но в любом случае без должного внимания образования конденсата не избежать.

Конденсат оказывает также воздействие непосредственно на сам вентиляционный канал. Степень влияния и дальнейшего повреждения зависит от материала, из которого изготовлена труба:

Оцинкованная поверхность страдает при повреждениях антикоррозионного защитного покрытия. Это происходит при нарезании материала.
Гофрированные, а также поливинилхлоридные трубы из алюминия спокойно переносят взаимодействие с водой без видимых изменений.

Из-за образования капелек влаги при низкой температуре может появится иней. Сильные морозы могут уменьшить просвет вентиляционной трубы с 10-15 сантиметров до нуля за несколько недель.

Почему образуется конденсат?

Это явление возникает по двум причинам:

Деятельность человека связана с высокой влажностью. Приготовление пищи, мойка посуды, уборка, стирка, даже при дыхании появляется водяной пар.
Относительная влажность. От температуры воздуха зависит количество влаги, которое содержится в нем в состоянии пара. Как только изменяется температура изменится и количество воды в воздухе. Из-за существенного охлаждения количество влаги превысит 100%, избыток будет накапливаться на поверхности.

В каком месте утепляется вентиляционная труба?

Лучше всего осуществлять теплоизоляцию в местах, где воздушный поток может резко и значительно охлаждаться. Если вентиляция выходит через стену, тогда трубу следует пропустить через утепленную гильзу до самого дефлектора. В загородном доме утепленные вентиляционные трубы выводятся через кровлю либо фронтолы, предварительно они проходят через холодный чердак. Утепление снова лучше начинать с места максимального охлаждения вентиляционного канала.

Установка вентиляционного клапана повышает эффективность утепления в несколько раз

Дело с приточной вентиляцией обстоит иначе. В этом случае образование конденсата зависит от протяженности трубопровода и его размещения. Данные трубы можно утеплить, как и в предыдущем случае, но сам холодный приток воздуха может вызывать некий дискомфорт. Например, заслонки регулировки могут полностью замерзнуть.

Чтобы решить эту проблему, необходимо установить утепленный вентиляционный клапан. Многие монтируют теплоизолированную решетку, но это решение ухудшает эффективность системы и могут привести к повреждениям вентиляции. Утепленный вентиляционный клапан устанавливают для помещений большой площади, как правило, в это число входят офисы, склады или производственные цехи. Клапан представляет собой движущиеся жалюзи, они ограничивают попадание воздушного потока, при необходимости воздух подогревается специальными нагревателями.

Чем утеплять?

Утеплитель должен обладать хорошими теплоизоляционными свойствами, но при этом он должен оказывать стойкость перед высокими температурами, то есть обладать минимальной степенью пожароопасности. Важным показателем является стоимость и простота установки. Выделить конкретный материал сложно, ведь каждый изолятор обладает индивидуальными преимуществами и недостатками. Рассмотрим распространенные утеплители, которые применяются для утепления вентиляционной трубы.

Минеральная вата

Главное преимущество этого материала заключается в доступной стоимости и полной пожарной безопасности. Но при этом, есть ряд недостатков, например, сложный процесс установки и необходимость в защите органов зрения и дыхания. С течением времени утеплитель слеживается, из-за этого образуются зазоры. Вата впитывает влагу, которая ухудшает теплоизоляционные качества.

Куски ваты необходимого размера легко вырезаются с помощью специальных ножниц или ножа.

Вентиляционный канал обворачивается миниральной ватой, после этого следует слой фольги или оцинкованная защита. С внешней стороны конструкция стягивается специальными бандажами. Некоторых недостатков минеральной ваты можно избежать, если использовать утепленную гофру, но в этом случае придется полностью менять систему вентиляции.

Пенопласт

Утепленная пенопластом труба практически не поддается коррозии, её срок эксплуатации увеличивается в несколько раз. Главным элементом изоляции является скорлупа из пенопласта, для её монтажа не нужно обладать специальными знаниями и навыками. Для установки просто нужно сжать две части утеплителя и зафиксировать соединение.

Скорлупа утепления из пенопласта – надежная и простая изоляция

Пенопласт гарантирует надежную теплоизоляцию, его свойства не меняются даже при изменениях влажности. Стоимость пенопласта низкая, поэтому его чаще всего используют для утепления. Однако пенопласт изменяет свои параметры при увеличении температуры, он легко воспламеняется и выделяет токсичные продукты горения. Скорлупа используется на прямых отрезках трубы.

Пенополиуретан

Скорлупа изготавливается не только из пенопласта. Пенополиуретановая скорлупа по способу использования похожа на предыдущий вариант. Но данный изолятор имеет небольшую прочность, более высокую стоимость, а для крепления нужно монтировать бандаж. Для этих целей применяется вязальная проволока.

Выбор утеплителя зависит от ваших предпочтений и особенностей вентиляционной системы.

Для чего и как утеплять вентиляционные трубы?

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов. Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах). Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

В каждом случае при выборе варианта утепления вентиляции необходим предварительный экономический расчет. Вычисляется общая протяженность вентканала и затраты на его утепление. Также сверяются полученные данные со стоимостью ремонта вентиляции. Сравнивая цифры, выносят решение о целесообразности утепления.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Чем утеплять?

Когда есть необходимость утепления, найдена «точка росы», проведены все необходимые расчеты, остается решить ключевой вопрос: каким материалом выполнить утепление? К современным теплоизолирующим материалам потребители предъявляют одни и те же требования:

Высокие теплоизолирующие свойства;
Пожаробезопасность;
Доступная стоимость.

Приведем сравнительный анализ самых популярных на сегодня теплоизолирующих материалов с обзором их достоинств и недостатков:

Минеральная вата. Самый дешевый утеплить, абсолютно пожаробезопасный. К числу недостатков относятся: трудоемкость монтажа, слеживаемость, необходимость соблюдения мер безопасности при прямом контакте с материалом, потеря теплоизолирующих свойств при отсыревании.

Пенопласт или пенополистирол. Очень простое в использовании решение. «Скорлупки» из пенопласта выпускаются различных диаметров и габаритов и полностью готовы к укладке. Фиксация двух полусфер осуществляется за счет соединения «шип-паз». Дешевизна и долговечность – еще два немаловажных достоинства. Важные недостатки ограничивают применение этого материала: горючесть и токсичность продуктов горения, а также негибкость и хрупкость.

Пенополиуретан и пенополипропилен. Принцип изготовления изоляции такой же, как и у предыдущего. Две скорлупки из пластика также скрепляются с помощью соединения «шип-паз». Однако свойства этого утеплителя иные. Прежде всего, он обладает намного более высокой механической прочностью. Стоимость материала выше, чем у пенопласта. Также для монтажа помимо пазового соединения применяется бандаж из проволоки, что удорожает монтаж.

Вспененный полиэтилен. Выпускается в формате разрезных труб разного диаметра. При монтаже трубка просто надевается сверху на вентканал. Это и весь монтаж. Ключевые достоинства: дешевизна и влагостойкость, механическая прочность. Выпускается с формате пенофола – вспененный полиэтилен с внешним покрытием из алюминиевой фольги. За счет покрытия увеличивается теплоизолирующая способность, а также система приобретает пылеотталкивающие свойства. Крепеж очень прост – поверхность, примыкающая к вентканалу – самоклеющаяся.

Вывод

Необходимость утепления вентиляционных каналов должна быть экономически обоснована, так как при большой протяженности систем вентиляции и больших диаметрах вентканалов расходы на утепление потребуются нешуточные. Выбор теплоизолирующего материала также осуществляется с оглядкой на его характеристики и стоимость. Предлагаем Вашему вниманию видео-материал, где изложены актуальные вопросы утепления вытяжек.

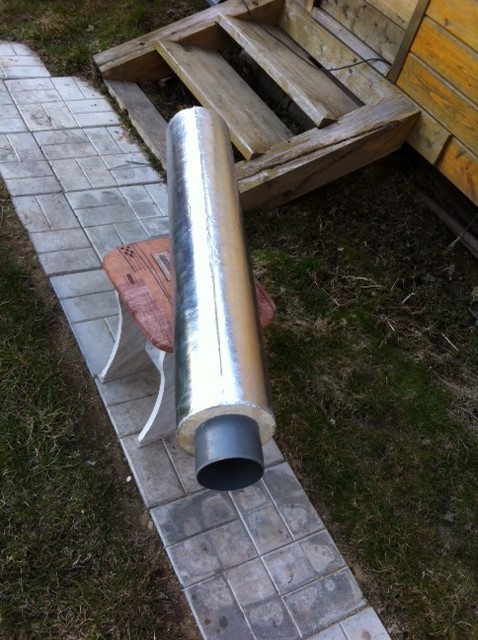

Один из способов утепления вентиляционной трубы

Утепление вентиляционных труб своими руками

Многие из нас задаются вопросами, зачем утеплять вентиляционные трубы, в каком месте нужно это выполнять? Какой материал использовать для теплоизоляции вентиляционной трубы? Можно ли справиться с работой самостоятельно? Обо всем этом мы расскажем в данной статье.

Для чего утепляют вентиляционные трубы

Многим известно такое слово, как конденсат. Если вентиляционная труба не будет утеплена, то ее внутренней части обязательно будет собираться конденсат. Далее вода будет стекать вниз по трубе, а потом – по стенам в помещение. В таком случае последствия могут быть очевидными: стены начинают сыреть, образуется плесень, грибок, обваливается штукатурка. В конце концов, будут видны потеки от вентиляционного канала.

В зависимости от того, из чего выполнен вентиляционный канал, зависит степень образования конденсата. К примеру, вентиляционная труба из оцинкованного металла может быть быстро испорчена, если покрытие будет нарушено. Коррозия уничтожит металл. В то же время алюминиевые или поливинилхлоридные трубы не меняют своих качеств под воздействием конденсата.

И на этом не окончены неприятности, которые может принести конденсат. В зимнее время влага начинает превращаться в лед на тех участках, где вентиляционная труба находится вне помещения. В то время, когда на улице стоят сильные морозы, всего за несколько дней труба диаметром 15 сантиметров может полностью замерзнуть. Соответственно вентиляция не будет обеспечена.

Итак, откуда же появляется влага (конденсат) в вентиляционном канале? Существует две причины появления конденсата:

искусственное увлажнение воздуха в помещении. Влага появляется при мытье посуды, полов, при стирке и приготовлении пищи. Однако в промышленных помещениях это правило не срабатывает;
метеорологическая влажность. Оказывается, что чем выше температура воздуха, тем больше влаги он может удерживать.

Стопроцентный показатель влажности – это максимальный уровень содержания воды в атмосфере при образовании пара. Но только изменится температура, как влажность изменяется. Если наблюдается сильное похолодание, то влажность может составить 100 процентов. Тогда вода начнет конденсироваться на поверхности, которая имеет меньшую температуру. В данной ситуации конденсат будет собираться в вентиляционном канале.

В производственных масштабах часто выполняют принудительную систему вентиляции. Она создает высокую скорость воздушного потока. Такая система применяется для удаления вредных запахов, пыли и дыма. При этом система создает сильный шум. Поэтому на производстве часто выполняют теплоизоляцию вентиляции для того, чтобы уменьшить громкость работы вентиляционной системы.

В каких местах утепляется вентиляция

Ответ на этот вопрос довольно простой: утеплять нужно в тех местах, где перепады температуры достигают предельных показателей. Если вытяжка выходит из помещения на улицу через стену, то необходимо утеплить вентиляционный канал в месте прохождения через стену специальной трубой. Если же в частном доме вентиляционная труба выходит через чердак на крышу, то утеплять нужно в тех точках, где канал значительно охлаждается.

Утепление вентиляционных труб на крыше

Прежде всего, нужно отметить, что вентиляционные каналы на крыше нужно размещать так, чтобы воздух мог покидать пределы помещения без особых усилий. Высота и диаметр трубы для вентиляции выбирается в каждом случае отдельно. Чаще всего вентиляционный канал выходит через конек на крыше. И тут нужно правильно выполнить теплоизоляцию.

При утеплении трубы нужно утеплитель разместить примерно по всей поверхности трубы. Однако больше всего нужно оставить материала на часть, которая прилегает к дому – на случай лютых морозов. Работы по утеплению проводятся как на улице, так и внутри помещения. В качестве утеплителя используется минеральная вата. Она не дорого стоит и не горит. Необходимо аккуратно работать с ватой, при этом защищать органы дыхания и зрения, а также руки.

Но самый лучший вариант для утепления вентиляционной трубы на крыше является пенопласт или пенополиуретан. Материалы не представляют опасности для здоровья. Их легко устанавливать. Срок службы довольно большой. Но стоит отметить, что материал пожароопасный и при нагревании выделят токсические вещества.

Утепление вентиляционных труб на чердаке

Очень часто для утепления вентиляционных труб на чердаке используют самоклеющуюся ленту. Это сравнительно недорогой материал, с которым достаточно легко работать. Достаточно лишь снять специальную пленку и приложить утеплитель к трубе. Это отличный вариант для каналов квадратного и плоского сечения.

Что касается технологии утепления вентиляционных каналов на чердаке, то нужно сказать, что она особо не отличается от утепления каналов на крыше. Здесь также нужно создать утепление в тех местах, где температура может падать очень резко, а именно:

в районе выходы трубы на улицу;
возле выхода вентиляционного канала из помещения через потолок.

Утепление вентиляционного канала чаще всего используют в больших помещениях, типа офисов, больниц, магазинов. Однако и в быту утепление каналов – распространенное дело. В некоторых случаях для подогрева используются специальные трубчатые нагреватели, которые устанавливаются вдоль вентиляционного канала.

В больших помещениях вентиляционные каналы регулируются специальными затворками – жалюзи. Они призваны регулировать воздушную массу, которая продвигается по каналу. Управление жалюзи может выполняться автоматизированными системами и вручную.

Для расчета системы вентиляции и ее утепления привлекаются специалисты, которые учитывают понятие «точка росы». Это место, где с большой вероятностью конденсат начинает превращаться в воду.

Материалы, используемые для утепления систем вентиляционных каналов

В настоящее время в строительных и специализированных магазинах имеется большое количество утеплителей, в том числе и для вентиляционных каналов. Во многом они универсальны, а значит, могут использоваться для утепления различных поверхностей и объектов.

Прежде всего, нужно отметить, что материалы должны обладать некоторыми свойствами:

высокое качество материала;
безопасность при пожаре. При пожаре труба с утеплителем не должна стать «дорожкой» для огня, который будет устремлен к кровле;
умеренная себестоимость материала.

Как упоминалось ранее – самый лучший вариант – это минеральная вата. Она абсолютно дешевая. Кроме того, материал не является пожароопасным. Однако есть и некоторые недостатки у минеральной ваты. Прежде всего – это трудность монтажа.

Для того чтобы утеплить минеральной ватой вентиляционный канал, сначала нужно обвернуть трубу ватой, затем окутать в дополнение фольгой. Чтобы все это держалось, нужно вокруг трубы намотать проволоку. Здесь очевидно, что понадобится помощник, который будет поддерживать материалы.

При работе с минеральной ватой нужно соблюдать меры предосторожности. Материал опасен при попадании в нос, глаза или на любую другую открытую часть тела. Что касается эксплуатационных характеристик, то нужно отметить, что со временем вата слеживается. А это значит, что на трубе образовываются просветы. Именно там начнет собираться конденсат.

Альтернативой минеральной вате считается пенопласт. Для здоровья он не представляет никакой опасности. Его довольно легко установить самому. В продаже имеется пенопластовый утеплитель, который состоит из двух полукруглых частей. Его одевают на трубу. Крепится материал с помощью шиповых соединений. Со временем пенопласт не теряет своих свойств, даже если температура будет значительно колебаться. Единственный недостаток пенопласта – легковоспламеняемость и выделение при нагревании токсичных веществ.

С каким видом утеплителя работать – решает только сам хозяин дома. Важно, чтобы проведенные работы давали положительный результат. Основная задача при утеплении – не допустить появления в вентиляционном канале конденсата, а также увеличить срок эксплуатации материалов.

Лучше всего работы по проектированию и утеплению вентиляционных каналов доверять специалистом. Однако стоит отметить, что сделать утепление можно самостоятельно. Как и в любой работе, здесь важна аккуратность. Недопустимо оставлять просветы на трубе. Ведь именно там начнет появляться влага. Кроме того, нужно учитывать особенности некоторых материалов, например минеральной ваты. От правильности выполнения работ зависит качество всей системы вентиляции.

видео-инструкция по утеплению своими руками, гибкие, из оцинкованной стали, фото и цена

Для того что в помещении сохранялся максимально благоприятный температурный и влажностный режим, требуется произвести правильное утепление воздуховодов. Данная мера предотвратит образование конденсата, которое влечет за собой необратимую деформацию (а порой и разрушение) воздуховодов и потерю их эксплуатационных характеристик. Наша статья расскажет о том, как это нужно сделать.

Вентиляционные трубы должны быть утеплены, чтобы они не пропускали холодный воздух

Теоретическая часть

Вначале следует ознакомиться с некоторой теоретической информацией, которая поможет вам добиться успеха.

Задачи утепления

Если вы в первый раз решили осуществить подобную операцию своими руками, то наверняка желаете узнать, какие она несет в себе функции.

Стоит отметить, что их довольно много:

Обеспечение огнестойкости, что предотвращает распространение огня в случае возгорания. Данный факт очень важен, ведь зачастую именно воздуховод становится катализатором распространения пожара.
Предупреждение возникновения конденсата на внутренней и наружной поверхности вентиляционной трубы. Это особенно актуально в помещениях с резким перепадом температур (к примеру, в гаражах).
Уменьшение шума и вибрации, возникающих вследствие движения воздуха. Наиболее важна данная функция для труб из оцинкованной стали, так как они создают довольно много шума.
Снижение теплопередачи между воздухом в системе и внешней средой.

Методы утепления

Различные варианты утепления вентиляционной трубы

Утеплить вентиляционную трубу можно снаружи и изнутри. Как правило, первый вариант наиболее оптимальный.

Это связано с внушительным списком недостатков внутренней изоляции:

Возникает необходимость увеличить сечение воздуховода. Это значительно осложняет операцию, особенно для неопытных людей.
К тому же, при таком методе утепления возникает вероятность образования различных бактерий и пыли. Данный факт может значительно ухудшить характеристики воздуховода.
Внутренняя теплоизоляция может стать катализатором распространения огня в случае пожара.

При наружном утеплении вышеописанные недостатки не наблюдаются. Поэтому именно его и будет рассматривать наша инструкция.

Выбор материалов

На современном строительном рынке можно найти огромное количество различных материалов, которые предназначены для теплоизоляции. Они обладают своими уникальными свойствами и характеристиками.

Поэтому, если вы не знаете, какой приобрести утеплитель для воздуховодов, то вам следует с ними ознакомиться.

Минеральные волокна. Их производят в виде полужестких трубных секций или панелей, которым можно придать практически любую плотность и форму. Они не боятся перепада температур, поэтому довольно часто с их помощью производят утепление лоджии.
Войлок. При наружной укладке его защищают алюминиевым армированным листом, а при внутренней стекловолокном со специальной пропиткой. Данный утеплитель отличается податливостью и экологической чистотой.

Сейчас в магазинах можно найти даже разноцветный войлок, который придаст трубе эстетичности

Пеноэластомеры представляют собой гибкие пеноматериалы, которые имеют закрытые поры. Их традиционно относят к классу само гасимых (негорючих) материалов, что стало причиной роста их популярности. Также стоит отметить и тот факт, что они не подвержены воздействию плесени и агрессивных микроорганизмов, а также не пропускают влагу.
Трубные секции. Используют исключительно для наружного применения. Имеют особую защиту из армированного алюминия, которая предохраняет их от различных агрессивных воздействий окружающей среды.

Совет: в случае необходимости можно комбинировать утеплители. Это придаст улучшенные свойства воздуховоду.

Производные от полимеризации углеводных соединений (полиуретан, полиэтилен, поливинилхлорид и т.д.). В основном выпускаются в виде блоков или пластин. Главные достоинства – доступная цена и гибкость.

Установка теплоизоляции

Стоит заметить, что процесс утепления зависит от выбранного материала. Поэтому далее рассмотрим различные методы монтажа теплоизоляции.

Пенополистирол

На данном фото показана пенополистирольная скорлупа

Воздуховоды, утепленные данным материалом в меньшей степени подвержены таким агрессивным воздействиям как коррозия и грибок. Поэтому они отличаются повышенным эксплуатационным периодом. Для его использования совершенно не обязательно обладать специальными строительными навыками (см.также статью Утеплитель скорлупа для труб – преимущества новой изоляции).

Итак, для монтажа нужно сделать следующее:

Определить количество необходимого материала. Для этого можно приложить скорлупу на трубу или же произвести измерения с помощью метра.
Хорошо наточенным ножом отрезать пенополистирол.
Смонтировать на трубу утеплитель со смещением на 2-3 см и закрепить его с помощью универсального водостойкого клея (к примеру, «Момент-классик») или монтажного скотча. Боковые стыки должны быть тщательно замкнуты.

Вот, собственно, и все. Нужно заметить, что в случае необходимости пенополистирол можно легко демонтировать, а после чего вернуть на место. Разумеется, это возможно в том случае, если был использован скотч, а не клей.

Полипропилен

Он отличается очень низкой теплопроводностью и повышенной огнеупорностью. Это значит, что полипропилен будет препятствовать возгоранию в случае возникновения пожара.

Этот утеплитель воздуховодов монтируется следующим образом:

Вот таким образом требуется нарезать полипропилен

Вычисляется требуемый размер материала (как в предыдущем примере).
Нарезаются полуцилиндры необходимого размера.
С помощью ножа обеспечивается припуск покровного слоя.
Полученные полуцилиндры фиксируются на влагостойкий клей.
Стыки тщательно закрепляются при помощи бандажей.

Важно: вне зависимости от того, чем вы утепляете воздуховод, главная задача заключается в предотвращении мостиков холода. Также нельзя забывать и про обеспечения высокой паростойкости, ведь она предотвращает образования конденсата, способного нанести вред трубе.

Для выполнения данных задач требуется особо заострить внимание на заделке стыков каналов с перекрытиями, в которых наблюдается высокая вероятность образования мостиков холода.

Вспененный полиэтилен

Можно констатировать, что сегодня он является самым популярным решением для теплоизоляции воздуховодов (Читайте также статью Утеплитель для труб из вспененного полиэтилена: характеристики и сферы применения). Он представляет собой прочную оболочку, которая полностью облегает и изолирует поверхность.

Его монтаж производится следующим образом:

Выполняются замеры материала.
Изоляционная оболочка разделяется вдоль специального шва.
Полиэтилен закрепляется на трубе.

Совет: для труб, у которых квадратное сечение, лучше всего использовать полиэтилен в рулонах (к примеру, Star Duct).

Рулонный полиэтилен очень легко нарезать, что стало причиной его популярности

С помощью клея или монтажного скотча фиксируются швы и стыки оболочки. Данная операция нужна для того чтобы в них не попадал холодный воздух и не выходил теплый.

Послесловие

На этом наше повествование подошло к концу, и чтобы лучше усвоить матерал, следует подкрепить полученные знания. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме, которая позволит вам непременно добиться желаемого результата.

</” width=”640″ height=”360″ frameborder=”0″ allowfullscreen=”allowfullscreen”>

Как утеплить вентиляционную трубу – видео, инструкция

На чтение 4 мин. Просмотров 291 Опубликовано 05.06.2020

Предисловие. Рассмотрим в данной статье, чем и как утеплить вентиляционную трубу на крыше и для чего следует выполнять данную работу. Для владельцев частных домов все данные вопросы весьма актуальны и они часто задаются вопросом, какие лучше утеплители использовать, чем утеплить вентиляционную трубу на улице. Видео инструкцию по проведению изоляционных работ смотрите в конце этой статьи.

Нужно ли утеплять вентиляционную трубу на крыше?

Как и чем утеплить вентиляционную трубу

Давайте разберемся, надо ли утеплять вентиляционные трубы на крыше и на чердаке? Для чего выполняется утепление коммуникаций, чем утеплить вентиляционную трубу на улице и трудно ли сделать всю работу самостоятельно? Многие жители частных домов ответят на данные вопросы однозначно, что утеплять вентиляцию необходимо и причина здесь – конденсат.

Без утепления пластиковых труб вентиляции конденсат будет образовываться на внутренней поверхности трубы, и стекать по стенкам, затекая через стыки в перекрытия дома. Отрицательное влияние влажности на вентиляционный канал зависит от материала, из которого он выполнен. При этом в сильные морозы из-за инея просвет трубы может снизиться.

Все дело в том, что теплый воздух содержит в себе много влаги, а зимой при соприкосновении с холодными стенками трубы он охлаждается. При охлаждении водяной пар из воздуха выпадает в виде конденсата на холодных поверхностях. Этот известный всем физический процесс неизбежен, когда теплый воздух доходит до стенок не утепленной вентиляционной трубы на улице или чердаке частного дома.

Где необходимо утеплять вентиляционную трубу?

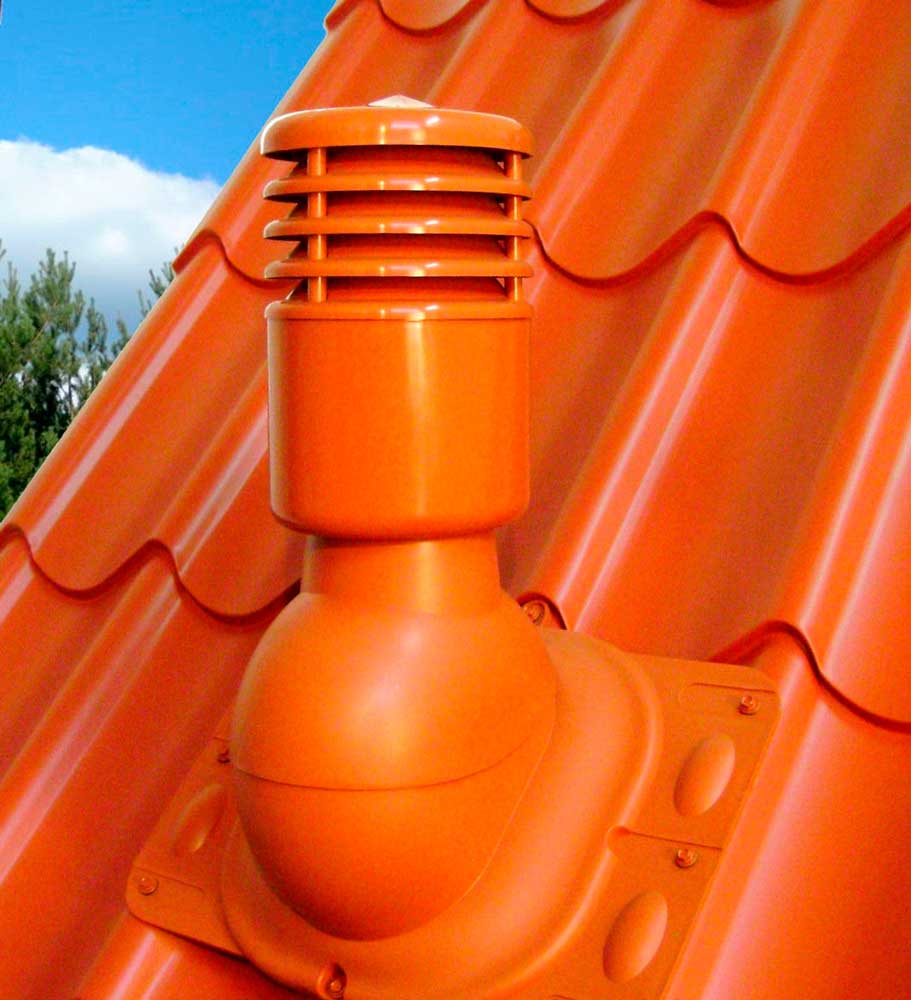

Вентиляционные выходы на кровле дома

В каких местах нужен слой утеплителя для труб? Ответ на вопрос очевиден: там, где будет происходить охлаждение воздушного потока. Если вентиляция выведена через стену дома, то труба утепляется до дефлектора. Часто вентиляционные трубы идут через не утепленный чердак, здесь утепление коммуникаций начинается от точки, где труба начинает охлаждаться.

Для больших производственных или офисных помещений используют утепленный вентиляционный клапан. Механизм представляет собой регулируемые жалюзи, ограничивающие воздушный поток. При необходимости есть возможность подогревать выходящий воздух, ТЭНы разогревают створки клапана во избежание выпадения конденсата на поверхности.

Но для частных домов и при большой протяженности вентиляции данное решение не подходит из-за дороговизны. Необходимо найти на всем протяжении коммуникаций точку росы – температуру, при которой в воздухе начинает образовываться конденсат. Следующая таблица поможет самостоятельно определить участок воздуховода, где при текущей влажности воздуха начнет выпадать конденсат.

Таблица поможет определить место выпадания конденсата в трубе

Чем утеплить вентиляционную трубу на улице?

Сделаем обзор утеплителей, которые можно применять для коммуникаций. Теплоизолирующие качества материала, конечно, в приоритете при выборе, при этом утеплитель не должен распространять пламя при пожаре, а его стоимость не должна быть заоблачной. Для тех, кто решил сделать утепление вентиляционной трубы своими руками необходимо выбирать максимально простой в монтаже материал.

Скорлупа из минваты со слоем фольги

Минеральная и каменная вата

Достоинства материала в дешевизне и пожарной безопасности. Однако ее монтаж достаточно трудоемкий монтаж: коммуникации оборачиваются минеральной ватой, а затем закрываются оцинковкой или фольгой. Каменная вата со временем слеживается, при намокании теряет свои свойства.

Этих недостатков лишена утепленная гофра и вентиляционные трубы из оцинкованной стали утепленные на основе минеральной ваты, однако все трубы вентиляции необходимо будет демонтировать, и перекладывать коммуникации заново.

Пенопластовая скорлупа для труб вентиляции

Пенопласт, пенополиуретан

Разъемная скорлупа из пенополистирола удобна в монтаже: следует просто надеть на трубу половинки теплоизоляции и прижать их, чтобы соединение зафиксировалось. Пенопласт обеспечивает прекрасную теплоизоляцию, не изменяется в размере и не теряет своих изначальных качеств при увлажнении.

Скорлупа для утепления труб может изготавливаться из пеноплэкса и вспененного пластика, что позволит недорого утеплить вентиляционную трубу на улице. После монтажа пенопластовой скорлупы на коммуникациях, ее следует зафиксировать хомутами.

Трубки разного диаметра из пенофола

Вспененный полиэтилен и каучук

В продаже материал представлен в виде трубок различного диаметра, которые легко надеваются на трубу. Материал недорогой, не боится влажности и небольших механических нагрузок.

Одна из разновидностей данного утеплителя – фольгированный пенофол, который можно уложить в несколько слоев при необходимости.

Кроме того, есть современная и надежная трубная изоляция К-Флекс из вспененного каучука для утепления вентиляционных труб в частном доме, которая не боится влаги и низких температур.

Нужно ли утеплять вентиляционную трубу на крыше –

Как утеплить вентиляционную трубу в частном доме

Нужно ли утеплять вентиляционную трубу на крыше?

Где необходимо утеплять вентиляционную трубу?

Чем утеплить вентиляционную трубу на улице?

Минеральная и каменная вата

Пенопласт, пенополиуретан

Вспененный полиэтилен и каучук

Утепление вентиляционной трубы

Для чего утепляют вентиляционные трубы

искусственное увлажнение воздуха в помещении. Влага появляется при мытье посуды, полов, при стирке и приготовлении пищи. Однако в промышленных помещениях это правило не срабатывает;
метеорологическая влажность. Оказывается, что чем выше температура воздуха, тем больше влаги он может удерживать.

В каких местах утепляется вентиляция

Утепление вентиляционных труб на крыше

Утепление вентиляционных труб на чердаке

в районе выходы трубы на улицу;
возле выхода вентиляционного канала из помещения через потолок.

Материалы, используемые для утепления систем вентиляционных каналов

Прежде всего, нужно отметить, что материалы должны обладать некоторыми свойствами:

высокое качество материала;
безопасность при пожаре. При пожаре труба с утеплителем не должна стать «дорожкой» для огня, который будет устремлен к кровле;
умеренная себестоимость материала.

Для того чтобы утеплить минеральной ватой вентиляционный канал, сначала нужно обвернуть трубу ватой, затем окутать в дополнение фольгой. Чтобы все это держалось, нужно вокруг трубы намотать проволоку. Здесь очевидно, что понадобится помощник, который будет поддерживать материалы.

Как надежно утеплить вентиляционную трубу в частном доме – материалы и монтаж

Актуальность утепления

Обледенение вентиляционной трубы

Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Выбор материала

Утеплитель для вентиляции

Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность – базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Порядок установки

Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
Зоны прямого контакта трубы и наружной стены здания.

Как правильно утеплить трубу на крыше

При обустройстве кровли необходимо обязательно прокладывать вентиляционные трубы. Их монтаж осуществляется по определенной технологии, в которую также входят работы по утеплению каналов.

Данная статья расскажет о том, как и чем можно произвести утепление трубы вентиляции, а также даст подробный алгоритм проведения работ.

Важность утепления вентиляции

Обычно вентиляционные каналы прокладываются на кровле и выводятся через конек. Здесь необходимо не забывать об утеплении, так как может образовываться конденсат. Это является главной причиной необходимости утепления, так как конденсат скапливается внутри шахты и затекает в перекрытия дома, что губительно сказывается на конструкции. Также конденсат влияет и на саму систему вентиляции, в зависимости от того, из какого материала она изготовлена. В зимний же период внутри скапливается иней, который намного уменьшает просвет канала.

Эта проблема появляется из-за того, что теплый воздух из помещения, касаясь холодных стенок, превращается в иней из-за большой доли влаги в составе. Этот процесс будет появляться каждую зиму. Именно поэтому вопрос нужно ли утеплять вентиляционную трубу, имеет положительный ответ.

Участки утепления

Утеплять вентиляцию важно в тех местах, где теплый воздух охлаждается. Если трубы выводятся сквозь стену, то монтаж утепляющего материала производится до дефлектора. Часто чердачное помещение в домах не утепляется и используется как место для хранения. В данном варианте канал нужно утеплять, начиная с того участка, где он начинает охлаждаться.

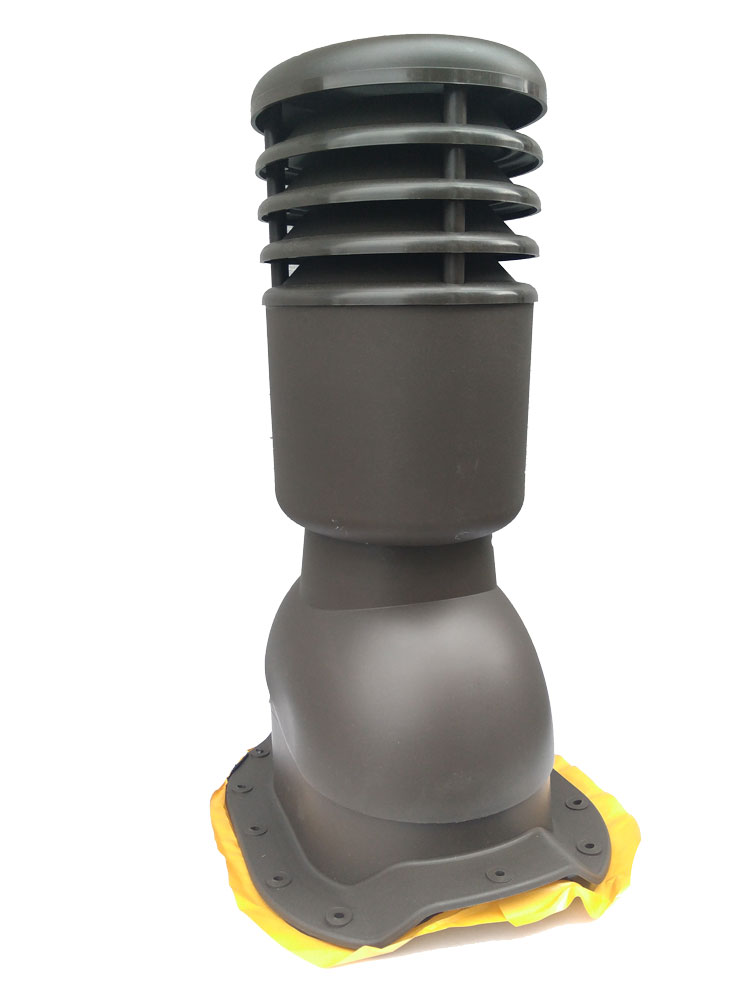

Сейчас также есть возможность установить утепленный вентиляционный клапан. Чаще всего его используют в крупных промышленных или офисных помещениях. Механизм выполнен в виде жалюзи, предназначенных для ограничения воздушного потока. Для того чтобы на поверхности не появлялся конденсат, в конструкции установлены специальные ТЭНы, которые нагревают проходящий воздух.

Для частного дома такие системы не очень подходят из-за высокой стоимости. Для определения точки, дальше которой выпадает конденсат нужно произвести определенные действия. Обычно в этом вопросе прекрасно помогает таблица, данная ниже.

Материалы для утепления вентиляционной трубы

Утеплитель для вентиляционного канала частного дома можно использовать разнообразный. Но выбор лучше остановить на том материале, который будет иметь высокие качественные характеристики и не слишком высокую стоимость. Также немаловажно будет выбрать утеплитель, который легко монтируется, чтобы была возможность установить его самостоятельно. Помимо этого, материал должен быть негорючим, так как часто рядом с трубами находится дымоход.

Каменная и минеральная вата

Данный утеплительный материал очень распространен за счет своей низкой стоимости. Она совершенно безопасна в противопожарном плане. Материал выпускается в рулонах, толщина слоя в нем равна 5 см.

Монтаж каменной ваты на вентиляционную шахту провести достаточно сложно, так как нужно обмотать ее материалом, а сверху покрыть конструкцию фольгой или оцинкованной сталью. Еще одним минусом является то, что в процессе эксплуатации вата слеживается, а намокание для нее крайне недопустимо, так как теплоизоляционные свойства будут утеряны.

Избежать данных минусов можно, если утеплить вентиляционные проходы готовой гофрой, которая покрыта минеральной ватой, но при этом придется демонтировать систему вентиляции и после утепления устанавливать ее обратно.

Пенополиуретан и пенопласт

На данный момент строительный рынок предлагает для утепления вентиляционных и других каналов приобретать разъемную утепляющую форму из пенополистирола. Ее достаточно надеть сверху и зафиксировать разъемный край, чтобы он не открывался. Благодаря своим высоким качественным характеристикам пенопласт позволяет утеплять трубы различного назначения, он со временем не изменяется и не теряет свои свойства, а также не боится влажности. Но считается, что данный материал горюч, а при горении из него выделяется опасное вещество.

Скорлупу для утепления можно приобрести сделанную из пеноплэкса или же пластика вспененного типа, но любую после надевания необходимо зафиксировать на вентиляции хомутами.

Каучук и вспененный полиэтилен

В магазинах данный материал представлен в виде различного диаметра трубок, которые можно с легкостью надеть на любой канал. Стоимость у такого утеплителя низкая, но он боится механических нагрузок и влажности.

Одной из разновидностей такого материала является пенофол фольгированного типа, который при необходимости укладывается в несколько слоев. Также можно приобрести современную разработку для вентиляционных труб в частном доме – «К-Флекс», который изготовлен из вспененного каучука. Такой материал не подвергается воздействию влаги и пониженной температуры.

Клейкий утеплитель

Для простоты монтажа придуман также клейкий материал для утепления, который после снятия защитной пленки можно просто приложить к вентиляции и надежно зафиксировать на ней. Для его монтажа не нужны будут хомуты и проволока, поэтому с таким материалом не нужно думать, как труба на крыше будет утеплена. Для шахты с круглым сечением не очень удобно крепление такого утеплителя, а вот для прямоугольных и квадратных – он незаменим. Утеплитель укладывается в сантиметровый слой, если есть необходимость, то можно монтировать несколько слоев друг на друга.

Утепление вентиляции

Вентиляционные каналы утепляются как на крыше, так и на чердаке, поэтому рассмотрим эти два момента наиболее подробно.

Утепление на крыше

Обязательно нужно следовать правилу размещения вентиляционных шахт на крыше – они должны располагаться так, чтобы воздух без препятствий выходить наружу. Для каждого отдельного случая диаметр выбирается отдельно, а вот выход наружу, как правило, осуществляется через конек крыше. Чтобы не возникало проблем, то нужно грамотно утеплить вентиляцию.

Во время монтажа утеплителя, нужно постараться, чтобы на всем протяжении трубы был материал. Но большая его часть должна находиться в том месте, где труда соприкасается с домом. Это важно во время морозов.

Если в качестве утеплителя выбрана минеральная вата, то стоит дополнительно защитить органы дыхания и открытые участки тела и глаза от попадания ее мелких частиц.

Утепление на чердаке

Монтаж утеплителя и алгоритм работ не сильно отличается от утепления вентиляционных труб на крыше. На чердаке также важно проложить утепляющий материал по всей поверхности трубы. Но особое внимание нужно уделить:

Участку выхода трубы на улицу.
Участку выхода трубы через потолок.

Заключение

Утепление вентиляционных труб – обязательное мероприятие для исключения возникновения конденсата на трубе. Лучше всего, если проектирование и утепление вентиляционных каналов проведут профессионалы, но можно все работы выполнить и самостоятельно. Главное здесь – соблюдать технологию работ и правильно подобрать материал.

Как правильно утеплить трубу на крыше

Важность утепления вентиляции

Участки утепления

Материалы для утепления вентиляционной трубы

Каменная и минеральная вата

Пенополиуретан и пенопласт

Каучук и вспененный полиэтилен

Клейкий утеплитель

Утепление вентиляции

Утепление на крыше

Утепление на чердаке

Участку выхода трубы на улицу.
Участку выхода трубы через потолок.

Заключение

основные свойства и параметры выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны определенным требованиям. Способность к таким параметрам защиты: герметичность, способность удерживать давление воздуха, просчитанное по проекту, предоставить свободное прохождение воздушных масс по ним, возможность поддержки специальной теплоизоляции.

Статья по теме:

Две основные характеристики лежат в основе классификации: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляция обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким параметрам, которые обязаны подходить по размерам и назначению помещения.Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлен оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий.Неоспоримыми плюсами их эксплуатации являются:

долгий срок службы, прочности;
гладкая поверхность обеспечит хорошую аэродинамику;
на поверхности скопления грязи, пыли, копоти;
могут выдержать высокие значения температуры и давлений;
стойкие к влиянию агрессивного воздействия.

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом.Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто обычными являются выбору такие трубы как оцинкованная.

Важно! Оцинкованная труба, имеющая малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видом.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. В процессе эксплуатации в дополнительной покраске она не нуждается.

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали прочно устанавливаются на производстве. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по агрессивных воздушных масс.

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты считают, что вытяжные трубы для вентиляции в частном доме являются самостоятельными.Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что объясняет большой на них:

ценовая политика: дешевле, чем металлические;
простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью приспособлений собственной конструкции;
трубы имеют диапазон размеров, что позволит ПВХ собрать из составных частей конструкцию любой сложности;
хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
шумоизоляционные;
имеют приятный внешний вид и вакансии Уже после окончания отделки помещений;
маленький вес, что дает возможность не так прочно крепить всю систему;
долгий срок службы.

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если все делать своими руками, без квалифицированного мастера. Вентиляцией из ПВХ оснащено множество зданий, но в большинстве случаев это частные дома.

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не ему дать никто не может.Можно только его рассмотреть, останется решения кратко за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Если потребитель захочет дополнить уже существующую систему канализационными трубами в его частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, которые выделяют вредные испарения. Поставить их не на приточную систему, а на вытяжную, можно этот вопрос решить. В этом случае все вредные испарения будут вытягиваться из помещения.Многим не подходит эстетичность внешнего вида. Вентиляционные трубы ПВХ более привлекательные и подходят под любой интерьер.

Воздуховод в частном доме обустроен из канализационных труб

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции устройство и характеристики, обеспечивающие высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Строение вентиляционной сэндвич трубы

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используйте написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

Применение гофрированной трубы для вентиляции

Трубы такой конструкции к классу гибких воздуховодов.Они имеют большой перечень преимуществ:

высокая эластичность и гибкость;
делает всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при установкеже и реконструкции;
прочные;
простые в использовании, легко монтируются своими руками;
не требуют специальных приспособлений (переходников, тройников).

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами собственных гибких воздуховодов. Широко применяется и на производстве и в частном доме, легко монтируется своими руками.

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность.Основными параметрами являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов ( L ).Для естественного типа вентсистемы скорость воздуха, идущего по ее каналу, равна 0,5-1 м / с, а для принудительного – 5-7 м / с ( V ). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

S = L / 3600V ,

, с помощью которого легко определяется диаметр.

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции – металлическим и пластиковым – необходимо утепление.Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентк отличается сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, скапливающийся постоянно конденсат приводит к различному виду разрушения.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата.Каналы типа сэндвич имеют внутри прослойки из базальтового волокна и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка … ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

РЕМОО В ВАШЕЙ ПОЧТЕ

Трубы – Вентиляция – OLX.ua

Обычные объявления

Найдено 184 объявления
