Ударный шум: Общая информация по звукоизоляции – Acoustic Group

Общая информация по звукоизоляции – Acoustic Group

Прежде всего, звукоизоляция нужна тому, кто на своем личном опыте убедился, как отсутствие акустического комфорта в квартире вредит спокойному сну или отдыху дома. Превращает уютный вечер или воскресное утро в кошмар…

Звукоизоляция нужна тому, кто днем остается работать дома. С развитием интернет технологий и упрощением передачи информации на большие расстояния, таких людей с каждым днем становится все больше и больше. Причем это может быть, как условие комфортной тишины при умственной работе, так и изоляция своих соседей при высоких уровнях создаваемого шума (студия, репетиционная, мастерская на дому).

Звукоизоляция нужна родителям, воспитывающим малыша. Чтобы он мог спокойно и безмятежно спать в любое время. Звукоизоляция нужна соседям, но уже от того же малыша, который научился ходить и теперь целый день играет на полу, передвигая и роняя игрушки.

И даже если в доме всего две квартиры (два разных собственника), звукоизоляция уже может стать жизненно необходима, не говоря о многоквартирных, многоподъездных домах, где мало кто даже в лицо знает своих соседей.

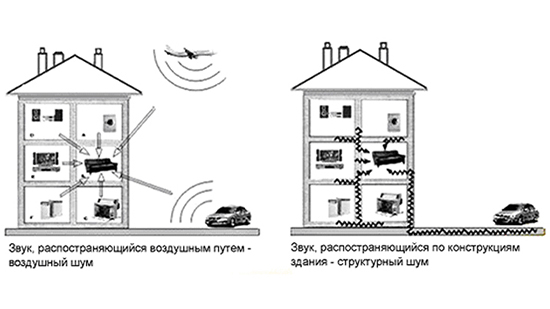

Шум в современном здании условно можно разделить на воздушный, структурный, ударный. Для каждого типа шума существуют свои технологии звукоизоляции.

Воздушный шум – возникает при первоначальном излучении в воздух. Это крик, лай, работа теле-радио аппаратуры. Для дополнительной изоляции воздушного шума применяются звукоизолирующие конструкции толщиной от 50 мм. Все что имеет толщину менее 20 мм, для дополнительной изоляции воздушного шума в здании непригодно. Это связано с физикой процесса излучения и распространения звуковой волны. Физику не обманешь. Не поддавайтесь на рекламу или обещания продавцов «тонкой изоляции» для снижения воздушного шума.

Структурный шум – возникает при механическом воздействии предметов со стенами или перекрытиями здания. Структурный шум – это шум от работы лифта, холодильной машины системы кондиционирования, ремонтные работы (работа перфоратором). Эффективно гасится в источнике. Но после попадания на конструкции здания борьба с ним очень похожа на дополнительную изоляцию воздушного шума.

Все что имеет толщину менее 20 мм, для дополнительной изоляции структурного шума, попавшего на ограждающие конструкции здания, непригодно.

Ударный шум – разновидность структурного шума. Относится исключительно к звукоизоляции перекрытий. Только перекрытия в современном строительстве одновременно характеризуются двумя разными, не связанными друг с другом параметрами: изоляцией воздушного шума (от голоса) и изоляцией ударного шума (от шагов и передвижения мебели). Связано с тем, что из-за присутствия силы тяжести на планете Земля все предметы падают именно на пол. Высокая изоляция воздушного шума для перекрытия

никоим образом не обещает хорошей изоляции ударного шума. Из-за этого многие владельцы квартир в монолитном жилье с толстыми перекрытиями и хорошей изоляцией воздушного шума по ударному шуму становятся заложниками своих соседей.

Есть и хорошая новость: изоляция ударного шума для перекрытия выполняется относительно просто. На голое перекрытие укладывается тонкая, от 3 до 20 мм, прокладка. Сверху выполняется выравнивающая стяжка. Такая конструкция работает под ногами, как было сказано выше, «в источнике». Обеспечивает хорошие результаты изоляции, возвращает акустический комфорт соседям снизу.

Плохая новость: именно потому, что данная прокладка применяется «под ногами», хороший сон соседей снизу целиком в руках соседей сверху. Несмотря на обязательное устройство такого пола согласно ДБН, проблемы неисполнения или неправильно выполнения конструкции изоляции ударного шума возникают часто.

Измерение звукоизоляции. Ударный шум

Методы измерения ударного шума  установлены ГОСТ 27296-2012 (натурные и лабораторные испытания) и ГОСТ Р ИСО 10140-3 (лабораторные испытания).

По ГОСТ ИСО 27296-2012 приведённый уровень ударного шума – это средний уровень звукового давления поля, излучаемого перекрытием, определяемый с учётом звукопоглощения в помещении низкого уровня и приведённый к стандартной эквивалентной площади звукопоглощения 10 м².

Сущность метода заключается в измерении средних по пространству уровней звукового давления под перекрытием, которое подвергается воздействию стандартной ударной машины. В качестве приёмной измерительной системы должны использоваться шумомеры-анализаторы спектра класса 1 по ГОСТ 17187-2010, оснащенные 1/3-октавными фильтрами класса 1 по

ГОСТ Р 8.714-2010 (МЭК 61260). Измерения проводятся в диапазоне частот от 100 Гц до 3150 Гц.  При лабораторных исследованиях могут проводиться измерения в расширенном диапазоне от 50 до 5000 Гц.

Примечание. Стандарты требуют, чтобы измерительная система проверялась  с помощью акустического калибратора 1 класса по ГОСТ МЭК 60942.

Помещение над испытуемым перекрытием называется помещением источника шума (ПИ). Помещение под перекрытием называется приёмным помещением (ПП).

Методика измерения включает в себя следующие этапы.

• Подготовка к измерениям: проверка калибровки аппаратуры, контроль температуры и влажности и т.п.
• Измерение средних по времени (эквивалентных) уровней звукового давления в нескольких контрольных точках в ПП при воздействии на перекрытие ударной машиной.
• Измерение времени реверберации в ПП. Время реверберации необходимо для определения эквивалентной площади звукопоглощения в ПП, которая используется в расчете звукоизоляции. Измерение времени реверберации проводится согласно действующим нормативным документам. С 01.12.2014 вступает в силу серия стандартов ГОСТ Р ИСО 3382, содержащих методы измерения времени реверберации в различных помещениях.
• Расчёт среднего уровня ударного шума и приведённого среднего уровня ударного шума в третьоктавных полосах частот (см., например, п.7.2 ГОСТ 27296-2012).

Средний уровень звукового давления L_m в ПП для каждой третьоктавной полосы частот рассчитывается по формуле:

где n – количество контрольных точек, L_i –  уровень звукового давления в

i-й точке.

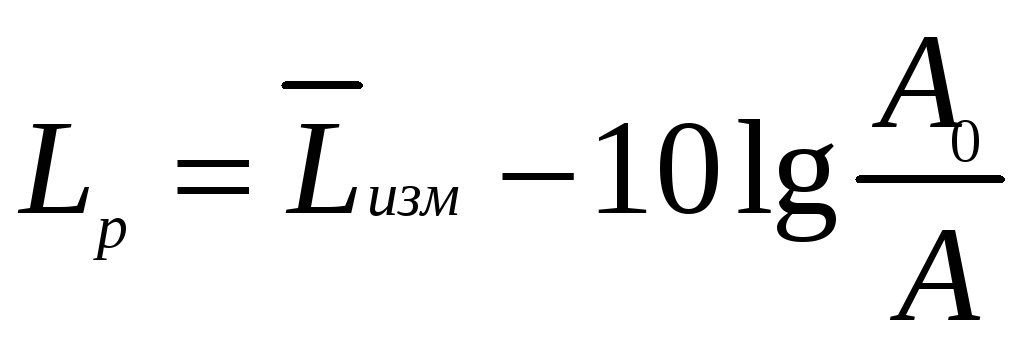

Приведённый уровень ударного шума L_n рассчитывается по формуле:

где L_m – средний уровень звукового давления в ПИ, A₀=10 м²  – стандартная эквивалентная площадь звукопоглощения, A₂ – эквивалентная площадь звукопоглощения (м²):

где V – объем помещения (м³), RT60 – время реверберации (с).

Теория и практика шума в квартире

Р. Тейлор: «Человек достиг, высокого уровня цивилизации, в частности, благодаря своей способности к общению, а связь посредством звуков – одна из основных форм общения людей. Шум препятствует этому общению, он обедняет нашу жизнь, снижает нормальную активность человека»

Что такое шум?

Шум – всякий неприятный, нежелательный звук или совокупность звуков, мешающих восприятию полезных сигналов, нарушающих тишину, оказывающих вредное или раздражающее воздействие на организм человека, снижающих его работоспособность.

Понятие шума относительно: звуки из соседней квартиры, вы воспринимаете как шум, в то время как сосед считает их красивой музыкой

Не следует путать шум с таким понятием как фон (звук, не вызывающий раздражения). К примеру шелест листьев или падение капель дождя можно считать фоном. Для некоторых людей фоном является даже монотонный «шум транспорта».

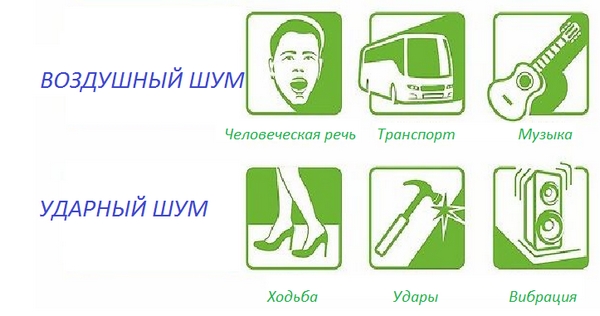

Виды шумов:

• Воздушный шум – шум, распространяющийся по воздуху. Источник звука, находящийся в комнате в воздухе, вызывает колебания окружающего воздуха, распространение которых в свою очередь вызывает возникновение колебаний в окружающих стенах и полах. Примеры воздушного шума: голоса соседей, работающий телевизор, лай собак.

• Ударный шум – шум, возникающий когда источник вызывает возникновение колебаний непосредственно в элементе, с которым происходит его соударение. Колебания распространяются по всей поверхности этого элемента, а также передаются в связанные с ним элементы, такие как внутренние стены, полы и т. д. Колебания в элементах вызывают колебания окружающего воздуха, которые распространяясь, доходят до нашего уха.
  Шаги, падения предметов, удары, скрипы – типичные шумы ударного характера.

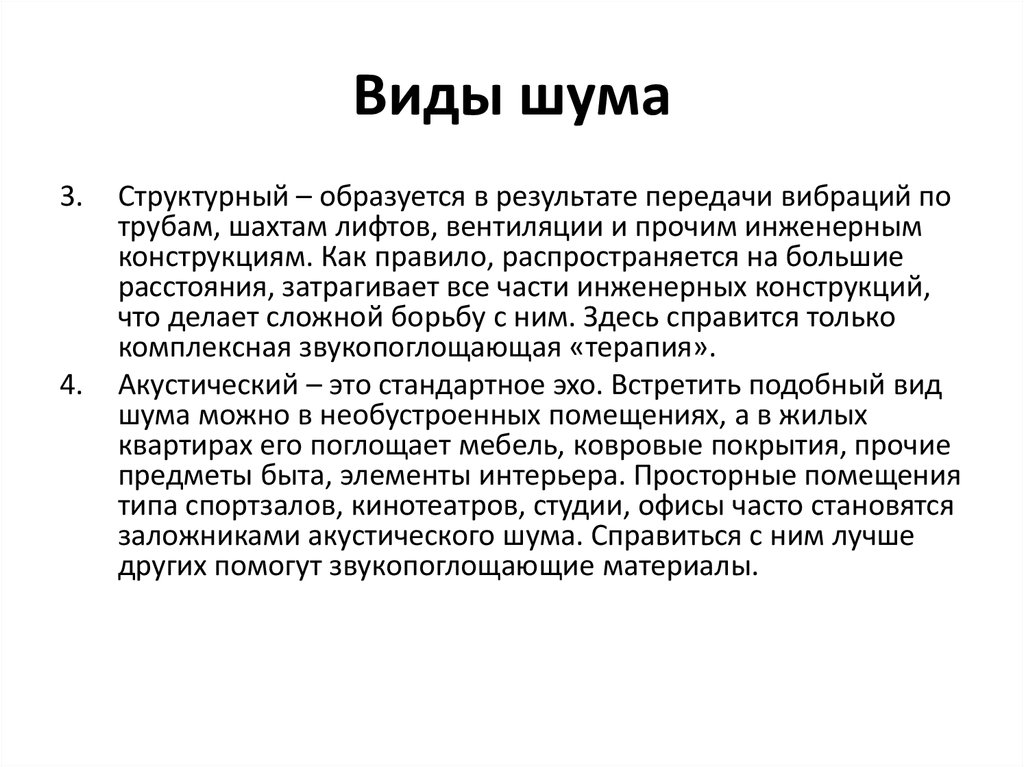

• Структурный шум – шум, возникающий при передачи вибраций от источника к примыкающим конструкциям. Структурный шум является частным случаем ударного шума. Примеры структурного шума: кондиционеры, дизель-генераторы, текущая по трубам вода (или воздух в воздуховодах), лифтовое оборудование.

Приведем конкретный пример разницы между воздушным и ударным шумом:

«Представим себе, что сосед делает отверстие в межквартирной стене с помощью перфоратора. Вы в своей квартире при этом даже разговаривать не сможете. Но если сосед не выключая перфоратор просто вытащит сверло из отверстия и будет держать в руках все еще работающий прибор, вы скорее всего ничего не услышите. Исходная энергия перфоратора остается той же, но меняется способ передачи этой энергии от перфоратора к стене. В одном случае это непосредственный контакт, в другом случае энергия рассеивается в воздухе и удельная энергия на единицу площади резко снижается!» А. Смирнов

Думаю, что теперь все понимают, что разговоры за стенкой – это воздушный шум, а «слонотопы» сверху – ударный шум.

Прямая и косвенная передача шума от источника в соседние помещения:

прямая передача – шум передается непосредственно через ограждение, разделяющее помещение.

косвенная передача – шум распространяется в помещение по примыкающим к основному ограждению строительным конструкциям.

Например ударный шум от соседей сверху передаются не только с потолка (прямая передача), но и по стенам (косвенная передача).

Опасность шума для человека

Раздражающее действие шума обусловлено его физическими свойствами: уровнем и спектральным составом, частотой повторяемости, длительностью и интенсивностью, превышением привычного шумового фона.

Шум заметно снижает работоспособность человека: замедляется скорость психических реакций, снижается темп работы, ухудшается качество переработки информации. Уменьшается скорость и точность двигательных (сенсомоторных) процессов. Особенно ухудшается точность движений со сложной координацией, увеличивается длительность решения интеллектуальных задач, возрастает кол-во ошибок.

Длительное воздействие шума проявляется во влиянии, в первую очередь, на центральную нервную систему: возникают неврозы, раздражительность. Увеличивается риск возникновения язвенной болезни. Со стороны сердечно-сосудистой системы наблюдается повышение давления (гипертоническая болезнь).

Как правило, у работающих в условиях повышенного шума (80-90 дБ), наблюдается ухудшение слуха, и последующее развитие такого серьезного профессионального заболевания как неврит слуховых нервов, ведущий к глухоте.

Чрезвычайно высокий уровень шума может привести к механическим повреждениям. Так при уровне выше 140 дБ возможен разрыв барабанной перепонки.

Измерение шума

Для измерения шума (как впрочем и любых других звуков) используются шумомеры и анализаторы спектра.

Измерения шумомером позволяют получить интегральную оценку шума – значение, усредненное по всем частотам спектра. В ходе измерений мы просто измеряем громкость звука (в дБ) и такая оценка не учитывает частотных особенностей шумового сигнала.

В свою очередь, измерение шума анализаторами спектра позволяет получить детальную информацию о шуме: распределение энергии сигнала по частотам.

И зачем это нужно? Зная спектр шума, можно определить на каких частотах происходит превышение нормативных значений, оценить эти превышения и выбрать оптимальный вариант звукоизоляции!

К примеру, если превышение уровней шума лежит в области низких частот, лучше выстроить дополнительный простенок из кирпича (кирпич, за счет массы хорошо звукоизолирует низкочастотную область). Если же шум превышен в среднечастотным диапазоне, то для увеличения звукоизоляции эффективнее будет смонтировать дополнительную конструкцию из гипсокартона, заполненную звукопоглощающими материалами.

Для наглядности ниже представлены звукоизоляционные свойства кирпичной стенки и перегородки из металлокаркаса. Видно, что кирпичная стена лучше изолирует частоты ниже 100 Гц, зато легкая перегородка на каркасе лучше звукоизолирует среднечастотную область спектра!

что нужно сделать, чтобы спать сладко — ТЕХНОНИКОЛЬ

В большинстве многоквартирных домов люди жалуются на шумных соседей и постоянный гул с улицы. Чтобы решить эту проблему, нужна комплексная звукоизоляция помещения. А особенное внимание следует уделять спальне, чтобы звуки ремонта или детского плача из-за стены не мешали вам отдыхать.

Сегодня мы решили поговорить о самых важных нюансах звукоизоляции и объяснить, как можно эффективно снизить уровень шума в квартире.

Какие есть виды шумов

Существует несколько основных видов шумов: воздушный, структурный и ударный. Каждый из них имеет свой механизм распространения. И с каждым нужно бороться отдельно.

Воздушный шум – к его источникам относят человеческие голоса, громко работающий телевизор или, например, музыкальные инструменты.

Любой звук, который встречается с преградой в квартире, будь то стена, перегородка или потолок, создает звуковую волну. Изгибные колебания приводят в движение частицы воздуха в соседнем помещении – так возникает вторая волна. Именно ее мы слышим в своей комнате. Изоляция воздушного шума помогает частично ее поглотить.

Структурный шум распространяется по тому же принципу. А основные источники – это оглушительная дрель или перфоратор, громкие технические вибрации и любые другие звуки ремонта, которые оказывают прямое воздействие на конструкцию здания.

Ударный шум можно назвать разновидностью структурного. Самый популярный пример – топот соседей сверху или грохот от удара посторонних предметов об стены. Звук распространяется по перекрытиям, которые приводят в движение частицы воздуха.

Какие материалы используют для звукоизоляции

Каменная вата – это тепло- и звукоизоляционный материал, который изготавливают преимущественно в виде плит и матов.

Благодаря тесно переплетенным волокнам каменная вата имеет высокое сопротивление теплопередаче – она удерживает большое количество воздуха в неподвижном состоянии внутри утеплителя.

По той же причине плиты из каменной ваты ТЕХНОНИКОЛЬ предотвращают воздушные и ударные шумы в широком диапазоне частот. Волокнистая структура эффективно гасит звуковые волны.

В левом верхнем углу – механизм поглощения звуковой энергии каменной ватой.

1. Падающая звуковая энергия; 2. Звуковая энергия, преобразованная в тепловую; 3. Звуковая энергия, переизлученная скелетом материала; 4. Звуковая энергия, прошедшая через поры и неплотности материала; 5. Звуковая энергия, суммарно прошедшая через толщу материала.

Оптимальный вариант заполнителя для звукоизоляции стен – плиты ТЕХНОАКУСТИК. А в качестве прокладки для полов лучше использовать плиты ТЕХНОФЛОР СТАНДАРТ.

Экструзионный пенополистирол, или XPS – это полимерный материал с равномерной закрытопористой структурой и диаметром ячеек в 0,1–0,2 мм.

Материал ТЕХНОНИКОЛЬ XPS с дополнительной прослойкой из геотекстиля обеспечивает высокий индекс изоляции в конструкции «плавающих» полов и снижает уровень ударного шума на 28 дБ.

Рулонные битумно-полимерные материалы – часто совмещают в себе гидроизоляцию и звукоизоляцию пола.

На звукоизоляционное полотно волокнистой структуры наносится битумно-полимерное вяжущее. Данное сочетание отлично снижает ударный шум, а наличие битумно-полимерного слоя предотвращает намокание и пропитку изоляции влагой или цементным молоком при устройстве стяжки пола.

При этом Техноэласт АКУСТИК и Техноэласт АКУСТИК СУПЕР обеспечивают комфорт в спальне при сравнительно небольшой толщине звукоизоляционного слоя.

Какие системы используют против воздушного шума

ТН-СТЕНА Акустик – это система звукоизоляционных межкомнатных перегородок. Ее используют для эффективной изоляции помещений высотой до 9 метров.

Комбинируя толщину утеплителя и количество слоев обшивки, можно снизить уровень воздушного шума в спальне до 57 дБ – это сопоставимо с оштукатуренной кирпичной стеной толщиной в 280 мм.

Преимущества такого решения в высокой скорости монтажа, небольшом весе конструкции, надежной звукоизоляции смежных помещений и пожаробезопасности.

ТН-СТЕНА Стандарт – это система облицовки на одинарном каркасе из каменной ваты. Она улучшает звукоизоляционные свойства межквартирных стен и перегородок при реконструкции или новом строительстве.

Разные комбинации толщины и количества облицовок позволяют снизить шум на 20 дБ, а также увеличить звукоизолирующую способность уже существующей стены в квартире.

К тому же система ТН-СТЕНА Стандарт позволяет провести качественную отделку помещений без «мокрых» работ.

ТН-ПОТОЛОК Акустик – это система внутренней звукоизоляции со стальным каркасом и каменной ваты. Ее используют для снижения уровня воздушного шума, проходящего через межэтажное перекрытие.

Система выполнена в виде «подвесного» потолка и позволяет скрыть инженерные коммуникации, находящиеся под перекрытием и между соседними помещениями.

Отделку также производят без «мокрых» работ.

Какие системы используют для снижения ударного шума

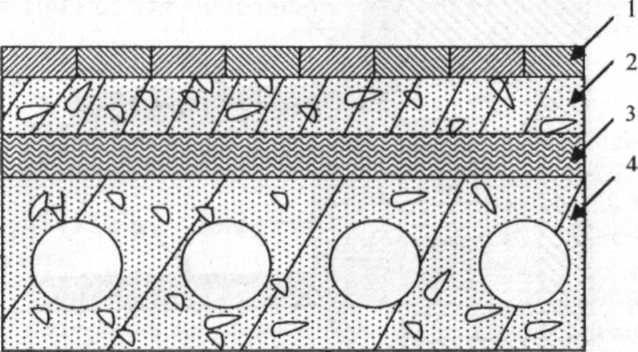

ТН-ПОЛ Проф – это система звукоизоляции межэтажных перекрытий из каменной ваты. В ее состав входят плита перекрытия, звукоизоляционные плиты ТЕХНОФЛОР, стяжка и финишное покрытие пола.

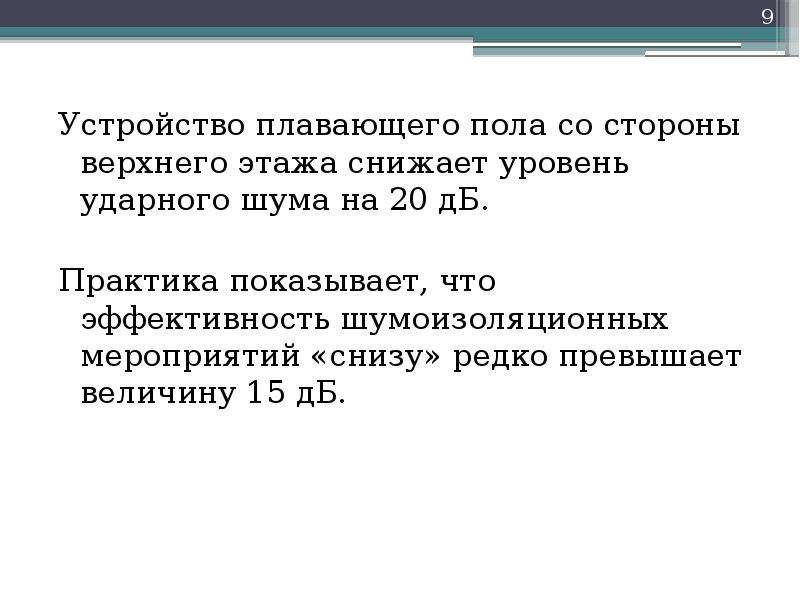

Эффект «плавающего пола» позволяет изолировать звук, передающийся по несущим конструкциям здания. Применяя различные по толщине комбинации тепло- и звукоизоляционного материала и виды стяжек (цементно-песчаная / сборная из листов ГВЛ), можно добиться очень хорошего результата.

ТН-ПОЛ Стандарт – это система звукоизоляции межэтажных перекрытий из экструзионного пенополистирола и сборной стяжки из ЦСП. Чаще всего ее используют для звуко- и теплоизоляции перекрытий первых этажей многоквартиных домов, над паркингом общественных и административных зданий.

Однако также это отличное решение для частного домостроения и ремонта: теплоизоляция из плит XPS ТЕХНОНИКОЛЬ CARBON обладает достаточной несущей способностью для устройства легковесного пола, а также необходимой прочностью для его установки с использованием только «сухих» технологий.

ТН-ПОЛ Стандарт снижает уровень ударного шума до 28 дБ.

ТН-ПОЛ Акустик – это система звукоизоляции межэтажных перекрытий с битумно-полимерным материалом. Она имеет индекс снижения ударного шума в 27 дБ, что обеспечивает необходимый уровень шума для хорошего отдыха.

Поскольку материал Техноэласт АКУСТИК СУПЕР обладает еще и гидроизоляционными свойствами, помещения также защищаются от форс-мажорных ситуаций (протечек воды).

Итог

Не существует универсального решения, разом спасающего от всех проблем с шумом. Залог эффективной звукоизоляции – это грамотная комбинация разных звукопоглощающих материалов и других методов защиты. Теперь вы знаете, какими они бывают и как с ними обращаться.

Главное – доверять звукоизоляцию мастерам, которые специализируются на выполнении подобных работ. Они проведут расчеты существующей степени звукоизоляции и подберут решения не только для проблемных зон, но и для всей квартиры.

Подробно ознакомиться с системами звукоизоляции и заказать необходимые материалы вы можете на сайте компании ТЕХНОНИКОЛЬ.

ЗАЩИТА ОТ ВОЗДУШНОГО И УДАРНОГО ШУМА | Архитектура и Проектирование

Звукоизоляция. Защита от воздушного и ударного шума: Распространение воздушного шума. Расчётная кривая воздушного шума. Распространение звука по диагонали. Изоляция от воздушного шума, толщина и масса конструкций (по Гёзеле). Звукоизоляция дверей и окон. Минимальная толщина однослойных стен, при которой достигается полная изоляция от воздушного шума. Перегородки. Стены смешанных конструкций. Последовательность расчета звукоизоляции. Величина звукоизоляции  стандартных чистых  полов. Теоретическая кривая корпусного шума. Определение значения уменьшения звукоизолирующей способности (по Целлеру).  Звукоизолирующая способность против ударного шума перекрытия по деревянным балкам.

---

При воздушном шуме звуковые волны воздействуют на строительную конструкцию (рис. 1), поэтому возрастает влияние граничной частоты на звукоизоляцию (рис. 5). Расчётная кривая по DIN 4109 показывает, какой должна быть минимальная разность уровня шума при различных частотах, чтобы при применении звукоизоляции полностью исключить воздушный шум. Заданные значения приведены на рис. 2, требуемая толщина стен — в табл. 2.



На изоляцию от воздушного шума в большей мере, чем от ударного, отрицательно влияют «побочные» пути распространения звука. Проведенные испытания показали, что «побочными» проводниками звука служат жесткие пластины массой 10 — 160 кг/м2. Поэтому перегородки в жилых домах, к которым примыкают эти пластины в поперечном направлении, должны иметь массу не менее 400 кг/м2 (если примыкающие стены имеют массу более 250 кг/м2, то перегородки могут весить 350 кг/м2).



Двери и окна с низким коэффициентом звукоизоляции (табл. 1) отрицательно влияют на изоляцию от воздушного шума. Даже при небольшой доле проёмов в площади стен результирующий коэффициент звукоизоляции получается ниже арифметического среднего, подсчитанного отдельно для стен и проёмов. Поэтому прежде всего следует повысить звукоизоляцию оконных и дверных проёмов. Звукоизоляцию стен можно повысить путем установки гибкой рубашки (см. Звукоизоляция, рис, 5). Двойные стены имеют высокую звукоизолирующую способность в том случае, когда они изготовлены из пластичных упругих материалов и обладают достаточной гибкостью (см. Звукоизоляция, рис. 5) или когда их слои не соприкасаются между собой по всей поверхности. Гибкие пластины относительно нечувствительны к небольшим звуковым мостикам (в противоположность жестким пластинам). Для двойных звукоизолирующих стен всегда следует применять типовые конструкции. Оштукатуривание изолирующих материалов нормальной твердости (например, стиропора) значительно ухудшает звукоизолирующую способность.



1. Распространение воздушного шума; 2. Расчётная кривая воздушного шума; 3. Дополнительное направление распространения воздушного шума в местах примыкания конструкций, когда их масса превышает 250 кг/м2; 4. Распространение звука по диагонали.	5. Изоляция от воздушного шума, толщина и масса конструкций (по Гёзеле).



Таблица 1. Звукоизоляция дверей и окон по DIN 4109:



Одинарная дверь с порогом без специального уплотнения	До 20 Дб
Тяжёлая дверь с порогом и хорошим уплотнением	До 30 Дб
Двойная дверь с порогом без специального уплотнения, открывание поочерёдное	До 30 Дб
Тяжёлая двойная дверь с порогом и уплотнением	До 40 Дб
Одинарное окно без дополнительного уплотнения	До 10 Дб
Одинарное окно с хорошим уплотнением	До 25 Дб
Окно с двойным переплётом без специального уплотнения	До 25 Дб
То же, с хорошим уплотнением	До 30 Дб



Таблица 2. Минимальная толщина однослойных стен, при которой достигается полная изоляция от воздушного шума:



№	Нормы	Наименование	Объёмная масса, кг/м3	Масса стен > 400 кг/ м2		Масса стен > 350 < 400 кг/ м2
				Минимальная толщина без штукатурки, мм	Масса стены со штукатуркой, кг/ м2	Минимальная толщина без штукатурки, мм	Масса стены со штукатуркой, кг/ м2
1	2	3	4	5	6	7	8
Кладка из полнотелых, дырчатых и пустотных блоков, оштукатуренная с двух сторон, штукатурка толщиной 15 мм.
1	DIN 105	Дырчатый и полнотелый кирпич	1	365	450	300	380
2			1,2	300	445	240	360
3			1,4	240	405	—	—
4		Полнотелый кирпич	1,8	240	485	—	—
5		Клинкер для надземного строительства	1,9	240	505	—	—
6			—	—	—	300	380
7		Силикатные пустотные блоки	1,2	300	440	240	360
8			1,2	300	445	240	360
9	DIN 106, лист 1	Силикатный дырчатый кирпич	1,4	240	405	—	—
10			1,6	240	440	—	—
11			1,6	240	440	—	—
12		Силикатный полнотелый кирпич	1,8	240	485	—	—
13			2	240	530	—	—
14	DIN 398	Шлаковые камни	1,8	240	485	—	—
15		Твёрдые шлаковые камни	1,9	240	505	—	—
16		Двух- или трёхкамерные пустотные блоки, устанавливаются в перевёрнутом положении, пустоты заполняются песком	1	300	420	—	—
17			1,2	300	460	—	—
18			1,4	240	410	—	—
19	DIN 18151	Без заполнения песком	1,6	240	440	—	—
20			1	365	400	—	—
21			1,2	—	—	—	—
22			1,4	—	—	300	355
23			1,6	300	430	240	380
24	DIN 18152	Легкобетонные полнотелые блоки	0,8	365	405	—	—
25			1	365	450	300	380
26			1,2	300	445	240	360
27			1,4	240	405	—	—
28			1,6	240	440	—	—
29	DIN 4165	Газо- и пенобетонные блоки	0,6	—	—	490	390
30			0,8	490	485	365	380
Лёгкие бетоны и бетоны в бесшовных стенах и панелях высотой на этаж, оштукатуренные с двух сторон, штукатурка толщиной 15 мм
31	DIN 4164	Газо- и пенобетон	0,6	—	—	500	350
32			0,8	437,5	400	375	350
33			0,8	437,5	400	375	350
34		Пемзобетон, бетон на каменноугольном, кирпичном щебне и т. д.	1	375	425	312,5	360
35	DIN 4232		1,2	312,5	425	250	—
36			1,4	250	400	—	350
37			1,6	250	450	187,5	350
38			1,7	250	475	187,5	370
39		Пористый бетон, бетон с непористым заполнителем (например, гравием)	1,5	250	425	—	—
40			1,7	250	475	187,5	370
41			1,9	187,5	405	—	—
42	DIN 1047	Бетон на гравии или мелком щебне с плотной структурой	2,2	187,5	460	150	380



Перегородки



Панельные перегородки массой менее 350 кг/м2 должны разделяться швами на всю глубину здания. Минимальная масса таких перегородок 150кг/м2, а в многоэтажных жилых домах — 200 кг/м . Если деформационный шов начинается от фундамента, то от дополнительных мер можно отказаться; если же шов начинается на высоте уровня местности, то подвальное перекрытие должно иметь плавающий слой или пружинящее покрытие пола (как в междуэтажных перекрытиях). Швы заполняют лентами из пеноматериалов и т. п.; предпочтительнее регулируемые швы. Даже небольшие соединительные элементы понижают звукоизоляцию жестких панелей.



Стены смешанных конструкций.



К ним относится всякая стена с участками различной звукоизолирующей способности, например с дверью. В таком случае значение общей звукоизолирующей способности Dобщ определяют путем уменьшения максимального значения звукоизолирующей способности стены на величину R (рис. 10).



Последовательность расчета.

1. Определяют разницу между значениями звукоизолирующей способности отдельных участков стены Dz = D1 — D2, где принимается, что D1> D2.

2. Вычисляют отношение площадей разных по звукоизоляции участков стены.

3. Величину снижения звукоизолирующей способности R находят на пересечении кривой отношения площадей с вертикалью, соответствующей значению разницы их звукоизолирующих способностей Dz.



Изоляция от ударного шума



Величина звукоизоляции  стандартных чистых  полов (DIN 109,  лист 5):



линолеум толщиной 2,5 мм	7 дБ
то же, на строительном картоне	14
пробковый линолеум в зависимости от толщины	15 — 18
резиновый слой толщиной 5 мм с резиновой подкладкойтолщиной 4 мм	24
ковровый пол под плинтус	20 — 30



При ударах перекрытие приводится в колебательное движение (рис. 3), Теоретические кривые по DIN 4109 (рис. 4) показывают нормальный уровень шума, который может быть услышан в нижележащем помещении, когда сверху работает «нормальная» ударная установка. К полученным значениям следует добавить 3 дБ с учётом возраста конструкций. Обычно плавающее покрытие, обеспечивающее изоляцию от ударного шума, имеет следующую конструкцию: бесшовный мягко пружинящий изоляционный слой, покрытый защитным слоем, затем стяжка из цементного раствора, ангидрита, литого асфальта (толщины этих слоёв приведены в DIN 4109, с. 3).



Воздушный шум, возникающий одновременно с ударным, воспринимается всеми видами покрытий (группа I и II, см. Конструкции перекрытий с тепло- и звукоизоляцией. табл. 1). Края пола всегда должны быть подвижными, их заполняют долговечной замазкой (это относится также к полам из керамической плитки, рис. 7). Чем более жесткий на изгиб слой покрытия, тем более чувствителен он к звуковым мостикам.



В перекрытиях с достаточной изоляцией от воздушного шума (группа II, см. «Теплоизоляция. Детали», табл. 1) можно достичь достаточной звукоизоляции от ударного шума путём укладки пружинящего слоя.



Перекрытия группы I могут получить свойства группы II при устройстве гибкого подвесного потолка (рис. 8).



1. Разрез перегородки; 2. Устройство перегородок при однослойной наружной стене (вид в плане).	3. Передача корпусного шума; 4. Теоретическая кривая корпусного шума.
5. На обработанную поверхность нанесена штукатурка перед подготовкой. Обязательна для пористых стен; 6. Штукатурка после подготовки в сплошных стенах.	7. Плавающий пол из керамической плитки (ванные).
8. Гибкий подвесной потолок; 9. Звукоизолирующая способность против ударного шума перекрытия по деревянным балкам.	10. Определение значения уменьшения звукоизолирующей способности (по Целлеру).





%d1%83%d0%b4%d0%b0%d1%80%d0%bd%d1%8b%d0%b9%20%d1%88%d1%83%d0%bc — с русского на все языки

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийИтальянскийЛатинскийФинскийГреческийИвритАрабскийСуахилиНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийШведскийПольскийЭстонскийЛатышскийДатскийНидерландскийАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуИдишМакедонскийКаталанскийБашкирскийЧешскийГрузинскийКорейскийХорватскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийБелорусскийБолгарскийИсландскийАлбанскийНауатльКомиВаллийскийКазахскийУзбекскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийГэльскийШумерскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийФарерскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийБурятскийОрокскийЭвенкийскийМаньчжурскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский



Все языкиАнглийскийНемецкийНорвежскийКитайскийИвритФранцузскийУкраинскийИтальянскийПортугальскийВенгерскийТурецкийПольскийДатскийЛатинскийИспанскийСловенскийГреческийЛатышскийФинскийПерсидскийНидерландскийШведскийЯпонскийЭстонскийТаджикскийАрабскийКазахскийТатарскийЧеченскийКарачаевскийСловацкийБелорусскийЧешскийАрмянскийАзербайджанскийУзбекскийШорскийРусскийЭсперантоКрымскотатарскийСуахилиЛитовскийТайскийОсетинскийАдыгейскийЯкутскийАйнский языкЦерковнославянский (Старославянский)ИсландскийИндонезийскийАварскийМонгольскийИдишИнгушскийЭрзянскийКорейскийИжорскийМарийскийМокшанскийУдмурдскийВодскийВепсскийАлтайскийЧувашскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийБашкирскийБаскский

О защите от нарушений звукоизоляции при проведении строительных и ремонтных работ в жилых помещениях

В настоящее время множество людей страдает от шума в своих квартирах и не может полноценно высыпаться и отдыхать. В случае принятия федерального закона о тишине в ночное время ситуация улучшится не для всех, т.к. люди страдают от шумового воздействия со стороны своих соседей в любое время суток. Основным фактором, вносящим раздор в отношения соседей и влияющим на плохую звукоизоляцию между квартирами, является неправильная конструкция пола.
В соответствии с п. 9.2 СП 51.13330.2011 “СНиП 23-03-2003 “Защита от шума” значение уровня ударного шума перекрытий при передаче звука сверху вниз не должно превышать 60 Дб. При эксплуатации пола, устроенного с нарушением данного требования, ударный шум из квартиры может распространяться не только в квартиру снизу, но и в квартиры, расположенные сбоку, сверху, по диагонали и даже через несколько этажей. Звуки ходьбы, перемещения мебели, случайного падения предметов и другие ударные воздействия не доставляют дискомфорта хозяину квартиры, но при этом создают неблагоприятные условия проживания для его соседей.
В большинстве новостроек застройщики делают монолитную стяжку, плотно примыкающую к плите перекрытия и стенам. Собственники квартир укладывают на такую стяжку напольные покрытия, которые не могут обеспечить уровня звукоизоляции, требуемого в СП 51.13330.2011 “СНиП 23-03-2003 “Защита от шума” – ламинат на тонкой подложке, плитку, линолеум на волокнистой основе, паркетную доску и керамогранит. Финишный ремонт от застройщика зачастую делается аналогичным образом. Жители дома могу обнаружить проблемы звукоизоляции в новостройках только через несколько лет – когда сделан ремонт и заселены все квартиры.
В старых домах, а также в новостройках, где полы соответствуют требованиям СП 51.13330.2011 “СНиП 23-03-2003 “Защита от шума”, собственник квартиры может совершенно безнаказанно ухудшить качество звукоизоляции пола, демонтировав лаги/стяжку или заменив финишное покрытие на иное.
Собственники жилых помещений не информированы о том, что обустройство полов нужно производить в соответствии со “СНиП 23-03-2003 “Защита от шума”. Даже добросовестный собственник может по незнанию произвести ремонт пола и ухудшить звукоизоляцию между квартирами.
Изменение конструкции пола не относится к переустройству, конструкция пола не отображается в техническом паспорте. Вследствие этого никакого контроля за должной звукоизоляцией пола не ведется, качество изоляции ударного шума зависит только от собственников жилых помещений.
Надзорные органы не имеют полномочий чтобы выявить эти нарушения и вынести предписание об их устранении, поэтому страдающие от ударного шума граждане вынуждены отстаивать свои права в суде. Суд проводится с назначением нескольких дорогостоящих экспертиз и может длиться несколько лет. Установить изменялась ли конструкция пола с момента ввода дома в эксплуатацию возможно только со слов ответчика, вследствие этого судебная практика разнится. Случается так, что суд может вынести решение в пользу нарушителя, даже если экспертиза показала превышение уровня ударного шума перекрытий. Система проверки правильности конструкции пола не налажена, в случае принятия положительного судебного решения заставить собственника переделать пол в соответствии с нормами очень сложно.
Для современных напольных покрытий, которые используются повсеместно (ламинат, плитка, линолеум на волокнистой основе, паркетная доска, керамогранит), обеспечить должную звукоизоляцию возможно при обустройстве полов по п. 9.11 СП 51.13330.2011 “СНиП 23-03-2003 “Защита от шума”. Для изоляции от ударного шума конструкция должна быть выполнена в виде пола на звукоизоляционном слое (прокладках), который не должен иметь жестких связей (звуковых мостиков) с несущей частью перекрытия, стенами и другими конструкциями здания, т.е. должен быть «плавающим».
Обеспечить необходимую изоляцию ударного шума без обустройства «плавающего» пола может только линолеум со вспененными слоями при соответствующих параметрах вспененных слоев (п. 9.12 СП 51.13330.2011 “СНиП 23-03-2003 “Защита от шума”).

Практический результат

1. Обеспечение прав проживающих в жилом помещении граждан на благоприятную окружающую среду без негативного воздействия ударного шума.
2. Выполнение гражданами требований законодательства в сфере строительства и ремонта.
3. Информирование населения о возможной ответственности в случае несоответствия звукоизоляции ударного шума перекрытий, не соответствует санитарным требованиям.
4. Уменьшение количества конфликтов между соседями.

Что такое ударный шум? – Определение из WorkplaceTesting

Что означает ударный шум?

Ударный шум – это звук, который возникает в течение короткого промежутка времени. Это внезапная вспышка звука высокой интенсивности, например, при взрыве или ударе молота. Импульсивный шум и ударный шум похожи, но немного отличаются. Звуки удара возникают при ударе двух твердых тел друг о друга. К импульсным звукам относятся шумы, которые не вызваны ударами твердых предметов друг о друга.Из-за изменчивого характера ударных и импульсных звуков мониторинг такого шума на рабочем месте требует особого внимания. Ударный шум также может называться ударным звуком, импульсным шумом или импульсным звуком.

Тестирование на рабочем месте объясняет ударный шум

Ударный шум присутствует в различных рабочих местах, но особенно распространен в строительной и промышленной среде.Поскольку эти звуки часто недолговечны и могут различаться по интенсивности, их трудно контролировать. Управление по охране труда и здоровья США (OSHA) требует, чтобы работодатели использовали отбор проб или другие методы для измерения и обнаружения чрезмерных уровней воздействия и импульсного шума на рабочем месте. Ударные или импульсные звуки могут быть единичными событиями, такими как звук выстрела из огнестрельного оружия, или происходить в быстрой последовательности. Например, звук работающего отбойного молотка – это повторяющийся импульсный шум.

Шум, производимый отбойным молотком, является как импульсным, так и ударным в соответствии с акустическими стандартами. Однако в соответствии с правилами OSHA только звуки единичного события считаются импульсными или ударными. Это обозначение отличает звуки отдельных событий, требующие различных методов мониторинга, от непрерывных звуков ударов или импульсных звуков на рабочем месте. Согласно OSHA, импульсные и ударные шумы более вредны для слуха, чем аналогичные непрерывные шумы.

Что такое ударный звук? | Нова Акустикс

Звук распространяется через здания по-разному: как воздушный, так и структурный звук. Одна из форм структурного звука известна как ударный звук.

Звук удара возникает, когда объект ударяется о другой объект, который генерирует звук, который распространяется через здание. Типичный пример ударного звука – это шаги по полу.При ударе шагов по полу возникает звук, который передается по полу.

Что вызывает ударный звук?

Обычные явления, такие как бег людей, ронирование предметов и даже ходьба, вызывают звук удара. Это влияет не только на комнаты, расположенные ниже, но и на комнаты по обе стороны, поскольку звук распространяется в результате вибрации от удара.

Звук удара обычно сильнее, когда он проходит через пол, и постепенно уменьшается.Этот звук сложно предотвратить, поскольку он распространяется по-разному. Вибрации от удара заставляют звук проходить сквозь потолки и стены.

Как уменьшить ударный шум?

Существуют различные способы уменьшения или даже предотвращения ударного шума в зданиях. Один из способов – использовать мягкие коврики и толстые подушки, чтобы можно было значительно снизить средние и высокие частоты.

Подложка, сделанная из резины, стекловолокна или пены, особенно эффективна, когда речь идет о снижении шума при ударе, поскольку эти материалы могут поглощать энергию, производимую при ударе, сводя к минимуму расстояние распространения звука.

Подвесные упругие опоры, пружинные потолочные подвески и звуковые зажимы могут уменьшить передачу звука, разделяя разные стороны здания, позволяя каждой стороне изолированно вибрировать при ударе.

Еще один способ уменьшить ударный шум – это наложить слои для звукоизоляции. Это делается путем нанесения смеси между двумя неподвижными материалами, которая предотвращает распространение вибрации, вызванной звуком, через здание.

Установка подвесных потолков или фальшполов – еще один способ строительства зданий для улучшения ударного шума.Это работает путем поглощения звуков при ударе, так что звуки будут сведены к минимуму для областей здания ниже потолка.

Ударный звук: проблема, которую необходимо решить во время разработки

При проектировании здания важно принять меры для минимизации риска, связанного с ударными звуками. Конечно, многие звуки ударов возникают из-за повседневных происшествий, и они неизбежно произойдут, но с помощью некоторых из описанных здесь методов можно построить здания таким образом, чтобы снизить риск ненужных и обширных звуков удара.

Передача ударного звука измеряется в определенной области самого здания с помощью устройства для постукивания, которое ударяет по определенной поверхности для генерации звука в соседнем пространстве, который затем отслеживается. Это дает представление о том, насколько вероятно, что ударный звук будет преобладать внутри здания, чтобы можно было предпринять соответствующие шаги для снижения уровня ударного шума, который может возникнуть в будущем.

Зеленый клей Шумоизолирующие продукты помогают снизить уровень шума при ударах

Ударный шум возникает, когда объект сталкивается с другим объектом, и обычно вы слышите его с этажа над вами.Примеры включают шаги, стул, скользящий по деревянному или плиточному полу, или предмет, падающий на пол. Ударный шум свободно распространяется через конструкцию и воздушные карманы. На приведенной ниже диаграмме показаны все пути, по которым проходит ударный шум, когда мяч ударяется о голый пол.

СНИЖЕНИЕ УДАРНОГО ШУМА

Наилучший способ защиты от ударного шума – остановить его у источника, прежде чем он успеет поехать. Вот несколько советов:

• Ковер и подушка. Поглощая большую часть энергии, вызванной падающим объектом, мягкий ковер и толстая подушка являются, пожалуй, наиболее эффективными инструментами в борьбе с ударным шумом, особенно на средних и высоких частотах, когда шум может быть самым раздражающим. Во многих случаях это все, что вам нужно для решения проблем с ударным шумом сверху, однако это решение менее эффективно для изоляции низкочастотного шума. Важно отметить, что ковер и подкладка практически не снижают уровень шума в воздухе.
• Эластичная подкладка. Эластичная подкладка из переработанных резиновых ковриков, жесткого стекловолокна, пены, пробки или других материалов имеет такой же эффект, как ковер и подушка. Поглощая энергию, они эффективно снижают ударный шум от средних до высоких частот. Если подложки имеют массу (например, резину), они также будут способствовать уменьшению воздушного шума.
• Упругие крепления. Подвесной упругий канал, шумоизоляционные зажимы с зеленым клеем (или другие современные звуковые зажимы) или пружинные потолочные подвесы от потолка могут значительно снизить ударный шум от пола выше.Монтаж таких изделий всегда потребует снятия существующего потолка, чтобы избежать эффекта тройной створки.
• Зеленый клеевой шумоизоляционный состав. Нанесение слоев шумоизоляционного состава с зеленым клеем на верхний этаж эффективно для гашения воздушного шума, но НЕ значительно снижает ударный или другой структурный шум. Компаунд рассеивает вибрации, вызываемые звуковыми волнами, когда они проходят через конструкцию. Компаунд наносится между двумя жесткими материалами (например, черновым полом OSB) и, в отличие от других вариантов шумоизоляции, снижает шум на всех частотах.
• Изоляция важна для воздушного шума, но мало влияет на ударный или другой структурный шум. Чтобы уменьшить воздушный шум при перемещении между комнатами, вы всегда должны включать изоляцию в полости потолка.

Бортовой и ударный (структурный) шум: в чем разница?

Вы, домовладелец, хотите сделать свой дом бесшумным? Если это так, скорее всего, вам будет полезно узнать больше о воздушном и ударном шуме.А именно, хотя вы можете найти любой шум одинаково неприятным, с разными типами шума справляются по-разному.

Большинство шума передается по воздуху , то есть передается через атмосферу . Этот тип охватывает все, от разговоров прохожих до шумных кошек февральскими ночами.

Ударный шум , с другой стороны, создается в результате физического воздействия на строительную массу . Сюда могут входить такие источники, как топот или хлопанье дверью.

Основы воздушного и ударного шума

Даже несмотря на то, что дом физически изолирован со всех сторон, шум все же может проникать внутрь. Это некоторые основные принципы передачи шума.

Звук можно условно определить как вибрацию , которая воздействует на определенную среду и распространяется через нее. В большинстве случаев такой средой является атмосфера. Следовательно, когда эти воздушные колебания ударяются о стену или окно, они заставляют вибрировать всю их конструкцию. Это, в свою очередь, заставляет атмосферу в помещении вибрировать с несколько меньшей интенсивностью.

Причина воздушного шума – это когда элементы дома не соответствуют надлежащим стандартам. Например, даже звуконепроницаемая дверь может не справиться с шумом, если между ней и рамой есть зазоры. Что еще хуже, для сильного увеличения шума не требуется большого отверстия.

Звук удара , однако, совсем не передается по воздуху. Вместо этого, как только часть физической массы здания подвергается удару, возникающая вибрация распространяется на соседние поверхности.Проще говоря, этот тип звука дойдет до вас, путешествуя по структуре вашего дома. Вот почему он также известен как структурный шум .

Хотя они могут отображаться как два отдельных события, разница между этими типами шума в основном формальная. . На самом деле они вызывают друг друга. Воздушный звук заставляет строительную массу вибрировать, в то время как структурный шум создает воздушный звук, который достигает ваших ушей.

Как предотвратить воздушный шум

Как мы уже упоминали, воздушный шум может исходить от множества источников .К ним могут относиться:

• Движение
• Строительные работы
• Беседы с незнакомцами
• Бродячие кошки или собаки
• Электронные устройства

Существует несколько ОБЩИХ ПОДХОДОВ К ПРЕДОТВРАЩЕНИЮ ВОЗДУШНОГО ШУМА :

• Использование шума- впитывающие поверхности . Этот подход требует использования специальных материалов, которые уменьшают звуковую энергию шума при контакте. Поглощенная таким образом энергия превращается в небольшое количество тепловой энергии.

Эти поверхности обычно используются в архитектурном плане при планировании стен, полов и потолков. Помимо типа и плотности, ширина используемой поверхности также играет важную роль в поглощении шума. Кроме того, если вы не можете изменить размеры поверхности, вы можете стратегически разместить проем за стеной. Таким образом, вы можете получить воздух, который будет выполнять функцию, аналогичную той, что делают эти материалы.

В целом, использование шумопоглощающих поверхностей, таких как эти пенопластовые панели , не может полностью заменить шумозащитные поверхности, но может усилить их эффект.

• Использование шумозащитных поверхностей . Таким образом, вы уменьшаете количество шума, проникающего в здание из открытого пространства, блокируя его массой. Чтобы предотвратить передачу шума таким образом, вам понадобятся материалы надлежащей плотности и контролируемое количество отверстий.

Многие используют этот метод в жилых помещениях. Например, все стены в вашем доме обладают определенными шумоизоляционными качествами. Точная степень изоляции, которой вы можете управлять, зависит от формы, структуры и материалов поверхности.Обычный способ сочетания обеих техник – накрыть стену слоем впитывающего материала.

• Наконец, вы можете уменьшить воздушный шум , просто уменьшив количество отверстий везде, где это возможно. Хорошо сделанные и хорошо подогнанные двери и окна – самый простой способ значительно снизить уровень шума.

Контроль ударного шума

Если вы живете в многоквартирном доме, скорее всего, вы знакомы с широким спектром звуков соседства.Эти звуки могут быть разными: от шагов из квартиры над вашей до падения предметов на пол в соседних квартирах.

В этих случаях звук явно не распространяется по воздуху. Вместо этого удар по поверхности пола создает вибрацию, которая распространяется по всей массе здания. В конечном итоге он передается в окружающую атмосферу, таким образом достигая вас.

Естественно, такой ударный шум является в основном архитектурной проблемой. При проектировании здания проектировщики должны учитывать передачу ударного шума.Тем не менее, ударный шум также сильно зависит от менее предсказуемых факторов, таких как место удара.

Абсорбирующие материалы, набитые внутри стен для уменьшения воздушного шума, могут быть не менее полезны, когда дело доходит до ударного шума.

Однако есть способы специально снизить ударный шум:

1. Элементы пола

Первый и самый простой способ снизить общий уровень ударного шума – использовать ковры и аналогичные элементы пола . Некоторые специально разработаны для снижения уровня ударного шума.

2. Управление зазорами

Во-вторых, важно убедиться, что нет зазоров в конструкции , так как звук может резонировать в них. Точно так же любое присутствие труб в стене может увеличить уровень ударного шума.

3. Акустические подкладки

Акустические подкладки – это слои звукоизоляционных материалов, которые можно разместить под поверхностью пола. Таким образом, вы не зависите от изменения конструкции здания. Вместо этого у вас есть более простое и быстрое решение.

4. Изоляционные вешалки

Если, однако, вы хотите уменьшить шум, исходящий сверху, вы можете использовать потолочные изолирующие вешалки. Эти элементы, расположенные на потолке, имеют правильную форму, чтобы прерывать путь шумовых колебаний. Похожи на них зажимы для звукоизоляции, которые изменяют акустику в вашу пользу. Более того, они часто используют такие материалы, как резина, которая и отклоняет, и поглощает шум.

Подробнее о воздушном и строительном шуме

Лучшее время подумать о контроле шума – это, вероятно, во время строительства.Однако без вариантов у вас никуда. Сегодня можно инвестировать в ряд звукоизоляционных решений. Они варьируются от специальных дверей и штор до устройств , которые можно установить на стенах и потолках , таких как звуковые зажимы.

Знание разницы между воздушным и ударным шумом важно для поиска решения, которое подходит именно вам. Учитывая все обстоятельства, понимание того, что именно вызывает вашу проблему, является первым шагом к правильному обновлению вашей жилой площади.

СВЯЗАННЫЕ СТАТЬИ:

Влияние ударного шума пола на психофизиологические реакции

https://doi.org/10.1016/j.buildenv.2017.02.005Получить права и контент

Основные моменты

•

Шум, раздражающий и заметность увеличивается с увеличением уровня шума.

•

Физиологические показатели (HR, EDA и RR) значительно варьировались в зависимости от уровня шума пола.

•

Тип источника шума (стандартные или реальные) не влиял на физиологические реакции.

•

Было обнаружено, что уровень шума в значительной степени связан с изменениями EDA и RR.

Реферат

В настоящем исследовании проанализировано влияние ударного шума пола на людей с использованием как психологических, так и физиологических методов. Шумы от ударов пола, вызванные стандартным источником удара (например, ударным мячом) и пятью реальными источниками ударов (например, шаги человека и падающие предметы), регистрировались как звуковые стимулы. В ходе лабораторных экспериментов учитывались два фактора, влияющих на психофизиологические реакции: (1) типы источников воздействия (стандартные или реальные источники) и (2) уровни ударного шума пола от 31.От 5 до 63 дБА с учетом максимального уровня звукового давления, взвешенного по шкале А ( L _AFmax ). Затем 21 испытуемого с нормальным слухом попросили оценить заметность и раздражение, вызванное звуками ударов пола. Между тем, физиологические реакции субъектов (частота сердечных сокращений: ЧСС, электродермальная активность: EDA и частота дыхания: ЧД) отслеживались на протяжении экспериментов. Раздражающий шум и заметность увеличивались с увеличением уровня шума, ударный шар приводил к более высоким показателям заметности и раздражения, чем у реальных источников.Все физиологические показатели значительно варьировались в зависимости от воздействия шума; ЧСС снизилась, тогда как EDA и RR увеличились. Результаты показывают, что тип источника шума не влияет на физиологические реакции. Кроме того, было обнаружено, что уровень шума в значительной степени связан с изменениями EDA и RR, тогда как связь между уровнем шума и HR не была обнаружена.

Ключевые слова

Ударный шум пола

Заметность

Раздражение

Психофизиологический ответ

Рекомендуемые статьиЦитирующие статьи (0)

© 2017 Автор (ы).Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Передача ударного звука

Увеличьте уровень снижения ударного шума ваших продуктов

Определите реакцию ваших продуктов на ударный шум и то, как он передается из одной комнаты в пространство ниже. Работа с домами на одну или несколько семей, где присутствие людей в комнате наверху можно ежедневно обнаруживать по шагам или падению предметов, приводит к необходимости проверки способности вашего продукта подавлять эти звуки.

Воспользуйтесь преимуществами самой современной лаборатории акустических испытаний в Северной Америке. Обладая обширным опытом проведения испытаний в соответствии со стандартами ANSI, ASTM и ISO, мы обладаем необходимой квалификацией, чтобы помочь вам определить уровень передачи звука удара вашей продукции.

Что такое передача ударного звука?

Пропускание ударного звука – это измерение того, сколько ударного вибрационного шума проходит через перегородку пола / потолка здания. Пропускание ударного звука перегородкой измеряется с помощью стандартного станка для постукивания (на фото выше) для создания устойчивого источника ударной вибрации на поверхности пола и измерения уровней звукового давления (SPL) в комнате непосредственно под перегородкой.

Рейтинги передачи ударного звука:

Класс защиты от ударов (IIC): Оценка с помощью одного числа, используемого для оценки эффективности системы пола / потолка в плане снижения передачи как высокочастотного, так и низкочастотного ударного звука в лаборатории. Этот рейтинг оценивает производительность всей системы пола / потолка.

Класс изоляции от высокочастотного удара (HIIC): Оценка с одним числом, используемая для оценки эффективности напольных систем в снижении передачи высокочастотного ударного звука в лаборатории.За годы сбора данных стало очевидно, что покрытия полов и подкладки имеют гораздо большее влияние на высокочастотные характеристики IIC системы пола / потолка. Рейтинг HIIC был разработан для более точной оценки различий в характеристиках напольных покрытий и подложки, которые не всегда проявляются в рейтингах IIC.

Delta Impact Insulation Class (Delta IIC): Рейтинг с одним числом, используемый для оценки эффективности покрытия пола при улучшении характеристик IIC.Это испытание проводится исключительно на бетонной плите и представляет собой сравнение между характеристиками IIC самой плиты и характеристиками IIC плиты с верхним слоем перекрытия. Разница между двумя рейтингами IIC используется для определения Delta IIC – представления улучшения, обеспечиваемого добавлением настила пола в систему.

Для получения информации о полевых испытаниях на соответствие классу изоляции от кажущегося удара (AIIC) щелкните здесь.

Какие типы продуктов требуют учета характеристик ударного шума?

• Пол / потолки
• Покрытие пола
• Подложка
• Черновой пол
• Различные системы конструкции пола (бетон, фермы с открытыми стенками и т. Д.))

Снижение ударного шума за пять шагов. – Специалист по звукоизоляции

Есть много факторов, которые влияют на решение относительно контроля ударного шума. Во-первых, вам нужно уточнить свои собственные потребности в отношении причин, по которым вам нужен звукоизоляционный потолок. Вот несколько вопросов, которые вам нужно задать себе:

Подробнее …

Трудности со снижением ударного шума

Ударный шум в зданиях намного труднее контролировать, чем воздушный шум.Причина этого в том, что при ударе (шаги, падающие предметы, шарканье стульев, удары молотком и т. Д.) В конструкцию здания передается гораздо больше вибрационной энергии, чем от воздушного шума. Затем шум распространяется по элементам конструкции вдоль и поперек.

В зависимости от того, в какой степени вы хотите уменьшить ударный шум, потребуются один или несколько или все следующие шаги:

Следует отметить, что первые два шага практически не влияют на снижение передачи воздушного шума, но последние три шага также внесут значительный вклад в снижение передачи воздушного шума в рассматриваемых помещениях.

Получение звукоизоляционного потолка

Выполнение каждого из этапов (кроме, возможно, укладки ковра) требует определенных навыков и знаний, которыми не обладает типичный строительный подрядчик. Парадоксально, но некоторые подрядчики думают, что знают звукоизоляцию, но, как говорится, «малые знания могут быть опасны». В Интернете полно советов по звукоизоляции, но некоторые из них не вызывают доверия. Применение даже хороших советов к конкретному месту работы и получение необходимого улучшения шумоподавления требует специальных знаний.

Эта отличная статья предоставляет дополнительную информацию по этой теме.

Чтобы убедиться, что ваша работа по звукоизоляции сделана правильно, я настоятельно рекомендую вам проконсультироваться с компетентным консультантом по звукоизоляции или консультантом по акустике на этапах планирования проекта. Этот совет на удивление доступен, и его стоимость будет многократно возмещена, если вы избежите проблем с проектом и повторной работы.
