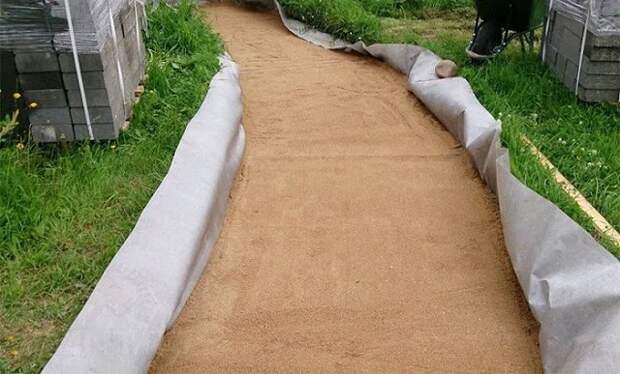

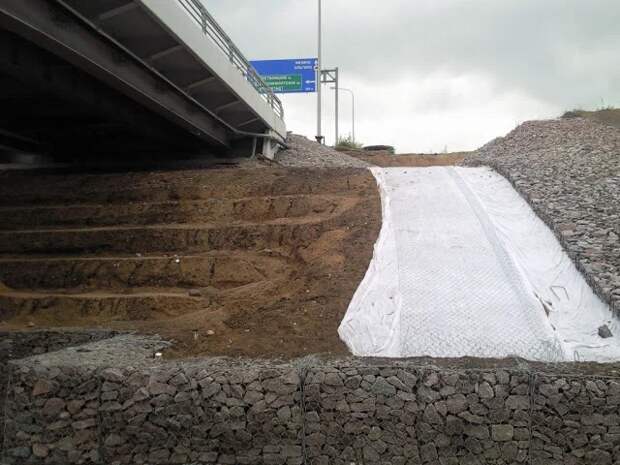

Укладка дренажа: пошаговая инструкция и выбор дренажного волокна

 Укладка труб с гладкими концами (из глиняной посуды или пластика)

Как отмечалось выше, многие дренажные системы называются «гладкими». Это относится к трубам, которые не имеют встроенного раструба и используют муфты для соединения труб и фитингов. Этот тип системы имеет некоторые преимущества по сравнению с типами раструба и патрубка, поскольку отдельные муфты обеспечивают большую гибкость, а обрезки труб можно использовать, просто добавляя муфту на каждый конец.

На концах труб, будь то пластиковые или глиняные, в новом состоянии скошены фаски. На обрезанных трубах и фитингах может потребоваться снятие фаски на месте среза; обрезанные концы пластмассовых изделий можно легко снять с фаски с помощью напильника, тогда как глиняные изделия требуют умелого использования легкого молотка для «обработки» обрезанного конца или использования специального инструмента для обрезки труб.

Для всех систем с гладкими концами основная процедура укладки одинакова…

• – смажьте конец трубы/фитинга и муфты*
• – надеть муфту на трубу/фитинг
• – смажьте приемный конец муфты и конец следующей трубы/фитинга
• – вставить следующую трубу/фитинг в муфту
• – повторить при необходимости

* с использованием смазки на мыльной или масляной основе, которую можно приобрести в Builders’ Merchants

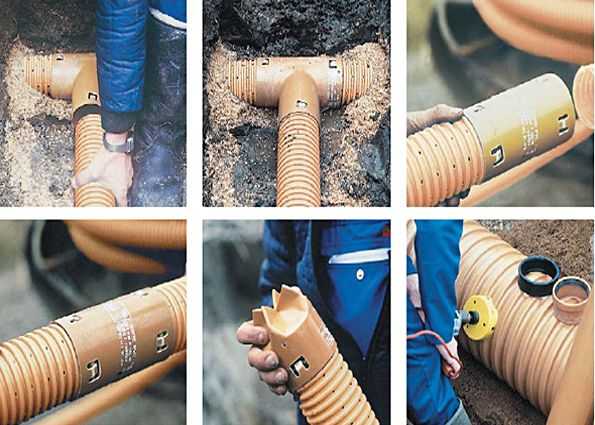

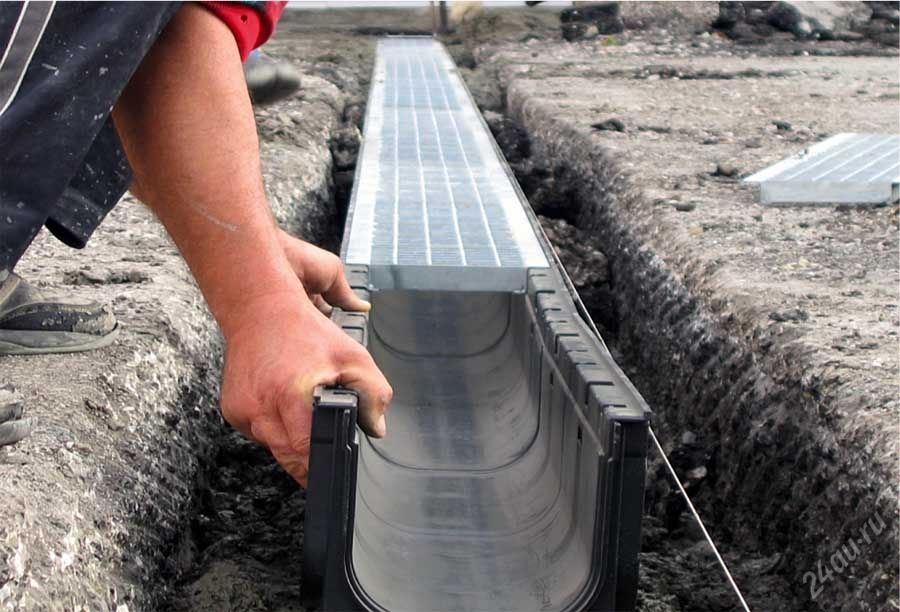

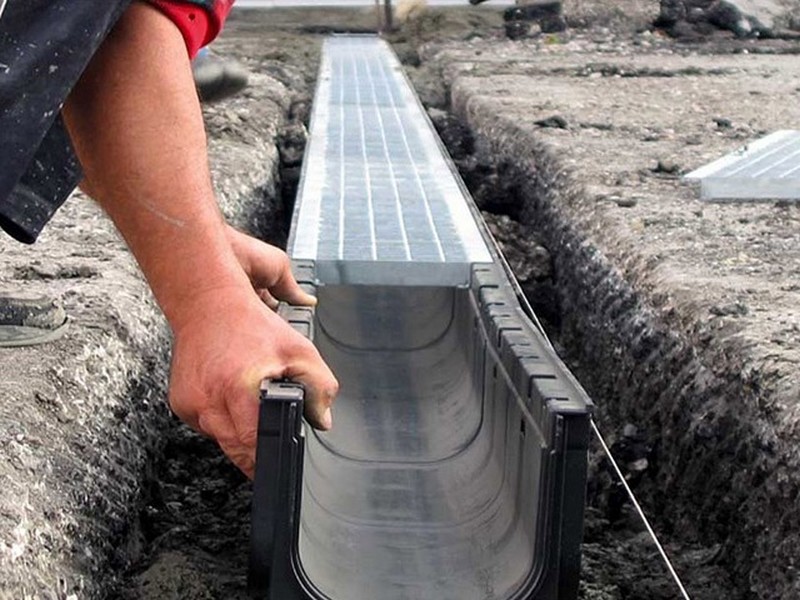

Фактический процесс укладки труб и фитингов с гладкими концами показан ниже. ….

Укладка труб с гладкими концами

 Укладка пластиковых изделий

Пластиковый дренаж доступен с 2 типами соединений:

• Кольцо-уплотнение
• Сварка растворителем

Кольцевое уплотнение на сегодняшний день является наиболее распространенным, а сварка растворителем чаще всего используется в установках, подверженных давлению выше нормального, например, в перекачиваемых сточных водах.

Трубы с кольцевым уплотнением аналогичны глиняным изделиям с гладкими концами, описанными выше. Они опираются на эластомерное уплотнительное кольцо, встроенное в муфту или раструб, которое при соединении прижимается к внешней стенке входной трубы или фитинга, обеспечивая полностью водонепроницаемое соединение. Соединение с кольцевым уплотнением можно найти в виде отдельных муфт, или трубы и фитинги могут иметь встроенные муфты с идентифицируемыми «охватывающими» и «охватывающими» концами, известными как раструбы (f) и патрубки (m).

Как и в приведенном выше примере укладки труб с гладкими концами, втулка или муфта смазываются, и трубы соединяются с небольшим усилием.

Системы сварки растворителем основаны на том, что трубы, муфты и фитинги «склеиваются» вместе с помощью специального растворителя. Отдельные производители предоставляют инструкции по соединению и подходящие растворители/клеи для своих индивидуальных диапазонов.

Опять же, в зависимости от выбранной системы могут быть отдельные или встроенные муфты. Важно, чтобы инструкции производителей по соединению соблюдались буквально, и чтобы растворяющие цементы не смешивались между различными продуктами/производителями.

 Укладка глиняной посуды с раструбом

Глиняные трубы с раструбом когда-то были наиболее распространенным типом труб диаметром 100 и 150 мм, используемых для бытового дренажа, но развитие технологий привело к тому, что они были вытеснены в конце 1960-х годов, и в настоящее время они являются основным В основном используются канализационные системы диаметром 150 мм или более под общественными дорогами. Старые трубы до сих пор используются на многих старых объектах по всей стране и могут быть известны как «соляная глазурь» из-за их характерной окраски или «керамогранита». Обычно их заменяют при вскрытии или выкапывании, а не спасают и повторно укладывают, главным образом потому, что с ними трудно добиться полностью водонепроницаемого соединения, если только не будет сооружено жесткое соединение, требующее больших затрат труда и материалов (см. ниже).

В большинстве современных труб с раструбами используется нитриловое или эластомерное уплотнительное кольцо для герметизации соединения между раструбом и патрубком. Уплотнительное кольцо втягивается в предварительно сформированную канавку на втулке входящей трубы, конец втулки и уплотнительное кольцо смазываются и осторожно вдавливаются в раструб таким же образом, как показано выше для простой -концевые трубы.

Это быстрая и эффективная система соединения, но важно, чтобы муфта была чистой и свободной от пыли, грязи, песка и т. д. до того, как будет вставлена ​​втулка, иначе целостность соединения может быть нарушена.

Раствор или «жесткие» соединения на глиняной посуде с раструбом когда-то были обычным явлением для старых труб из соляной глазури (см. выше), но в настоящее время их использование ограничено. Они используются для определенных «седловых» соединений, на изгибах или других фитингах, а также для подключения к существующей системе с раструбами. Зазор между втулкой и раструбом заполняется прокладкой, разновидностью просмоленной веревки, а затем соединение заполняется раствором 3: 1 по всему периметру, скругляясь под углом 45 ° к стволу втулки.

 Обрезка труб

Несмотря на то, что существует огромный ассортимент фитингов и аксессуаров для различных дренажных систем, в какой-то момент неизбежно потребуется обрезать трубу или фитинг, чтобы его можно было установлены.

Пластиковые изделия просто режут по размеру с помощью ручной пилы, полноразмерной ножовки или угловой шлифовальной машины, а затем с помощью напильника снимают фаску с только что отрезанного конца.

Глиняная посуда (наряду с другими более твердыми материалами) требует специальных режущих инструментов. Двумя наиболее распространенными методами являются использование либо механической отрезной пилы, либо инструмента для резки труб, который оборачивается вокруг трубы, помещая ряд дисков из закаленной стали в непосредственный контакт со стволом трубы, а затем опираясь на давление, оказываемое через рукоятки рычагов, чтобы «защелкнуть» трубу в нужной точке.

Важно, чтобы любой разрез был «под прямым углом» к остальной части трубы или фитинга. Один простой способ добиться этого с прямыми трубами — использовать лист газеты, обернутый вокруг трубы. Пока бумага «прилегает» к трубе, ее край будет достаточно точным ориентиром для «квадрата», а линию можно нанести мелом, грифельной доской или чем-то подобным. С непрямыми трубами и фитингами обычно получают прямоугольный разрез на глаз.

 Уклоны и покрытие

Минимальный уклон

Минимальный уклон для отвода поверхностных вод = 1:100

Минимальный уклон отвода грязных вод = 1:40 (1:80, если туалет подключен)

Объяснение уклона

Минимальное покрытие пластиковый дренаж

(Строительные нормы, часть H 2015 г.)

• 600 мм в полях/садах
• 900 мм под легкими дорогами/проездами

Минимальное покрытие над дренажом из глиняной посуды

(Строительные нормы, часть H 2015 г.)

• 600 мм в полях/садах
• 1200 мм под дорогами/проездами

 Бетонная оболочка:

Примечание. Если невозможно обеспечить минимальное покрытие, трубопровод необходимо забетонировать. Любой трубопровод под дорогой с покрытием толщиной менее 1000 мм также должен быть заключен в кожух — см. диаграмму напротив.

Деформационный шов по всей ширине/высоте, состоящий из сжимаемой плиты толщиной 13 мм, обычно включается в каждый шов, хотя в некоторых случаях его можно заменить на каждый альтернативный шов.

Во многих случаях для этой работы будет использоваться так называемая «бедная смесь» (что-то вроде GEN1), но когда есть опасения по поводу нагрузки на трубопровод, тогда используется более прочный эквивалент C20 (FND2), или даже сильнее, будет использоваться бетон.

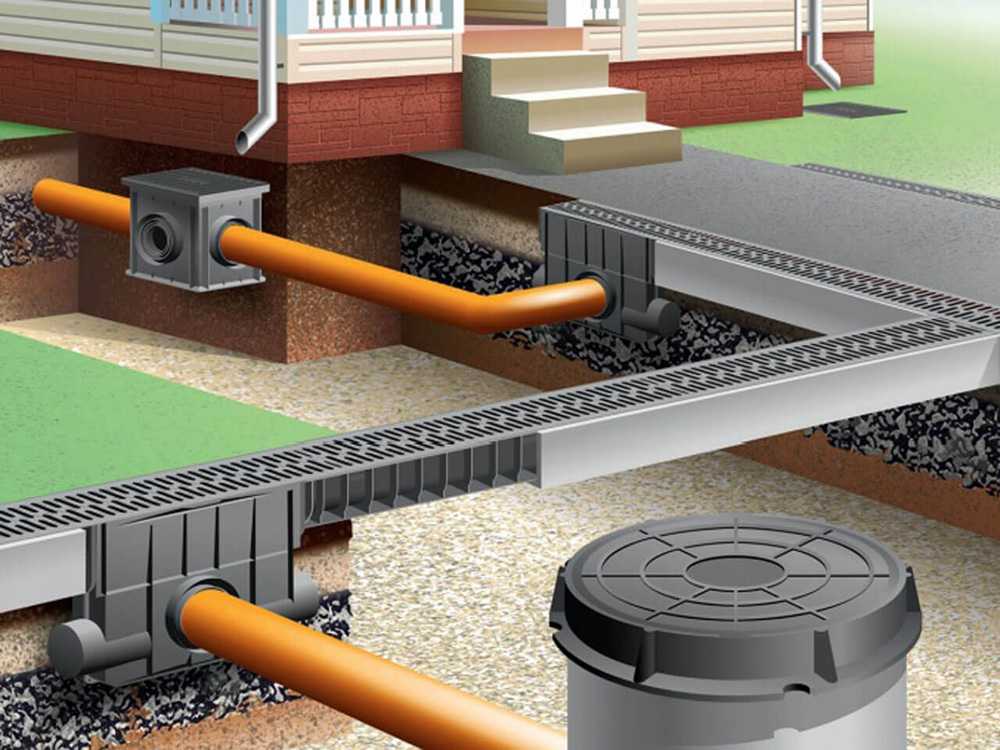

 Фитинги и точки доступа

Существует огромный ассортимент фитингов для всех типов дренажных систем. К ним относятся желоба, воронки, ловушки, изгибы и соединения в качестве стандартных элементов, а также камеры доступа, проушины для стержней и смотровые камеры, которые предназначены для обеспечения доступа для осмотра и / или обслуживания.

Люки, как правило, представляют собой более крупные камеры (шириной не менее 600 мм) с полутрубами, известными как «каналы», установленными в основании (см. другие дренажные страницы).

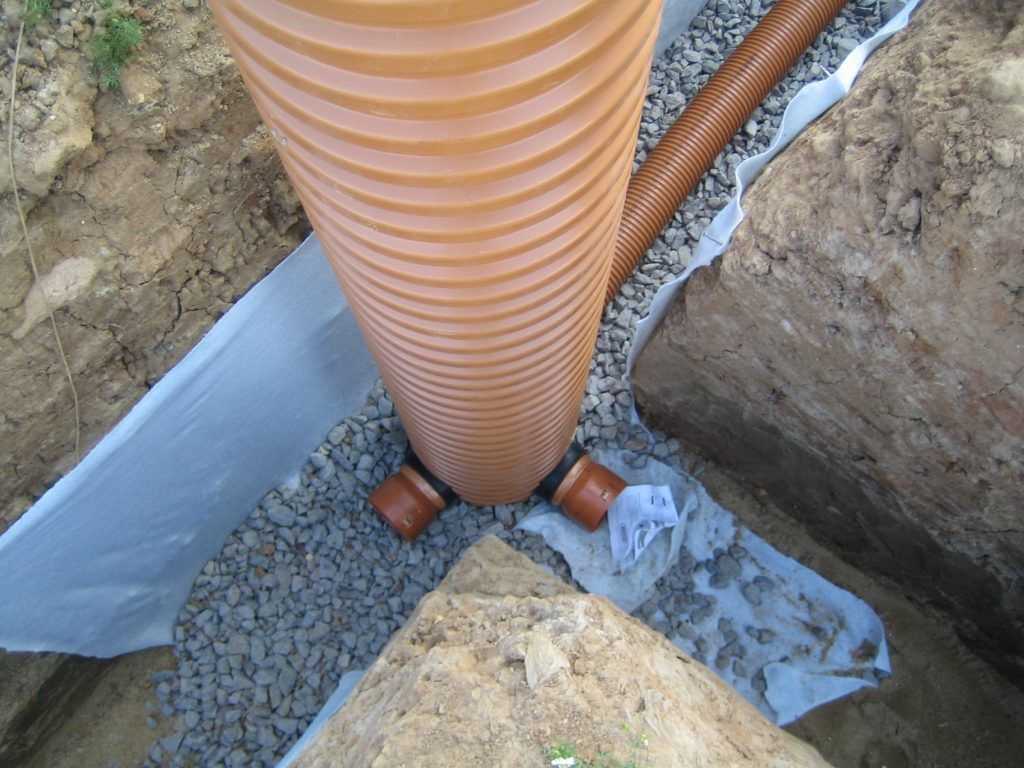

Точки доступа:

(проушины, фитинги доступа, смотровые камеры и люки)

Эти фитинги обеспечивают необходимый доступ для осмотра, технического обслуживания и ремонта. Они должны быть установлены в

• головка пробега
• изгиб или изменение направления
• изменение диаметра трубы
• , если только все участки, соединенные с перекрестком, не могут быть проложены от другой точки доступа.

 Дополнительные ссылки:

• Строительные нормы Англии и Уэльса, особенно Часть H
• Строительные нормы (Северная Ирландия)
• Различные британские стандарты – см. список
• Канализация для усыновления – 7-е изд. Руководство по проектированию и строительству для застройщиков

SUDS Страницы

Связанные страницы

• SUDS – Drive и Patio Infiltration Drain
• Дренаж – тестирование
• SUD – установка клеточной клетки
• Уточненные лотколы для ложколов и инспекционных камер
• Дренаж -дренаж – Gullese, Gratings and Grids
– – Drainage – Gullage – Gulless, Gratings and Grids – – – Drainage – Gullage, Gratings and Grids – –
• . Поля и сады
• Дренаж – Подключение
• Дренаж – Люки и смотровые колодцы
• Дренаж – SUDS
• Дренаж – Soakaways

Основы установки подземной канализации, EasyMerchant

Ну, в значительной степени, как следует из названия, это дренажная система, которая находится под землей. Дренажная система состоит из смеси отрезков трубы и фитингов, таких как изгибы, соединения и другие фитинги, чтобы либо изменить направление трубы, либо адаптироваться к другой системе. Подземный дренаж обычно называют канализационной системой, поскольку он преимущественно используется для транспортировки сточных вод (серых вод) или грязных вод непосредственно на очистные сооружения. Эту систему также можно использовать для отвода дождевой воды в водосточную систему или водоток.

Обычно в наши дни системы изготавливаются из ПВХ. Это связано с тем, что ПВХ — легкий, но прочный материал, который служит очень долго и относительно дешев в производстве по сравнению с глиной или бетоном. Благодаря легкому весу его также проще устанавливать и он практически не требует обслуживания. Внутренняя стенка гладкая, что способствует легкому стоку сточных вод, а ПВХ на самом деле имеет лучшую «скорость потока», чем глина или бетон.

Подземную дренажную систему легко отличить по терракотовому цвету, который является отраслевым стандартом для этой системы. Интересно, что канализационные трубы и фитинги почти одинаковы, изготовлены на одних и тех же машинах. Единственное отличие состоит в том, что они будут черного, белого или серого цвета и содержат УФ-добавку для защиты от обесцвечивания на солнце.

Ключевые выводы:

• Подземный дренаж должен быть установлен в соответствии с Утвержденным документом H – Руководство по дренажу и удалению отходов.
• Обрезанные трубы должны быть правильно скошены, а резиновые уплотнения должны быть смазаны перед повторным соединением.
• Дренаж должен быть установлен с уклоном 1:40.
• Поверх любого подземного трубопровода должно быть покрытие толщиной не менее 300 мм.

Как установить подземный дренаж?

Траншеи сначала должны быть вырыты до правильного «падения» (чтобы использовать гравитацию для перемещения сточных вод), затем траншеи должны быть уложены галькой (обычно 10 мм или 20 мм), чтобы защитить трубопровод. Он также должен быть правильно уложен, чтобы можно было проводить стержневые измерения, испытания, очистку и осмотр системы.

Установка подземного дренажа обычно заранее планируется инженером по дренажу, а планы составляются архитектором, но для небольших работ система достаточно проста, чтобы ее мог установить земляной рабочий или генеральный строитель, при условии, что установка соответствует требованиям. требованиям Утвержденного документа H – Дренаж и утилизация отходов.

Сами фитинги и трубопроводы очень легко соединяются. Это почти всегда система «нажимной посадки», когда трубы поставляются с раструбами с резиновым уплотнением, а фитинги поставляются либо с патрубком (который входит в раструб другого фитинга или трубы), либо с раструбом (который принимает шпилька).

Как разрезать и соединить трубопровод?

Саму трубу очень легко разрезать ножовкой или пилой с мелкими зубьями, однако после этого конец трубы останется шероховатым или острым. Если оставить так, то когда отрезанный конец втыкается в раструб, это может повредить уплотнение и привести к протечке, что явно — с грязной водой — нехорошо!

Чтобы остановить это, нужно правильно снять фаску с трубы с помощью инструмента для снятия фаски, который подпилит и сгладит конец. Затем следует смазать уплотнение в раструбе подходящей смазкой для труб. Как только это будет сделано, убедитесь, что труба расположена рядом с раструбом, и плотно вставьте ее до упора, затем оттяните назад на 10 мм, чтобы обеспечить движение и расширение, и все — соединение готово. Гораздо проще, чем глиняная или бетонная система!

Как проложить подземные трубы?

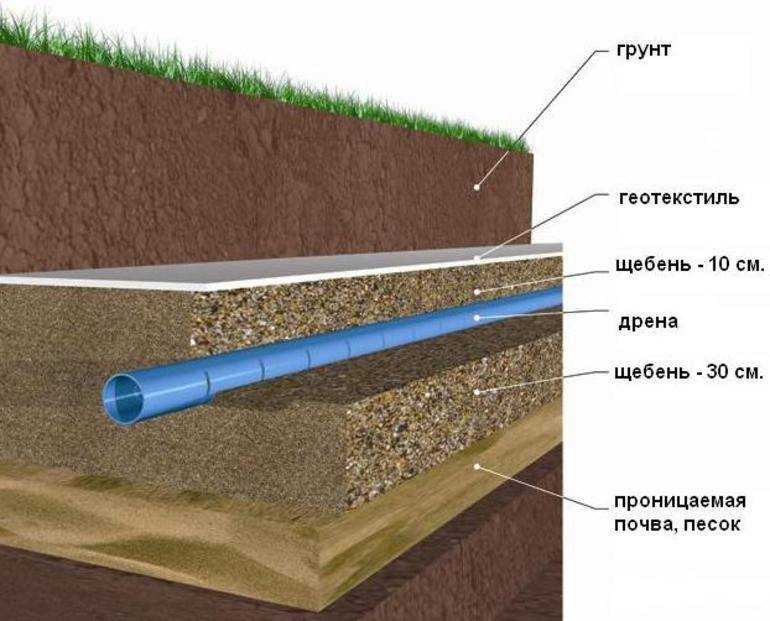

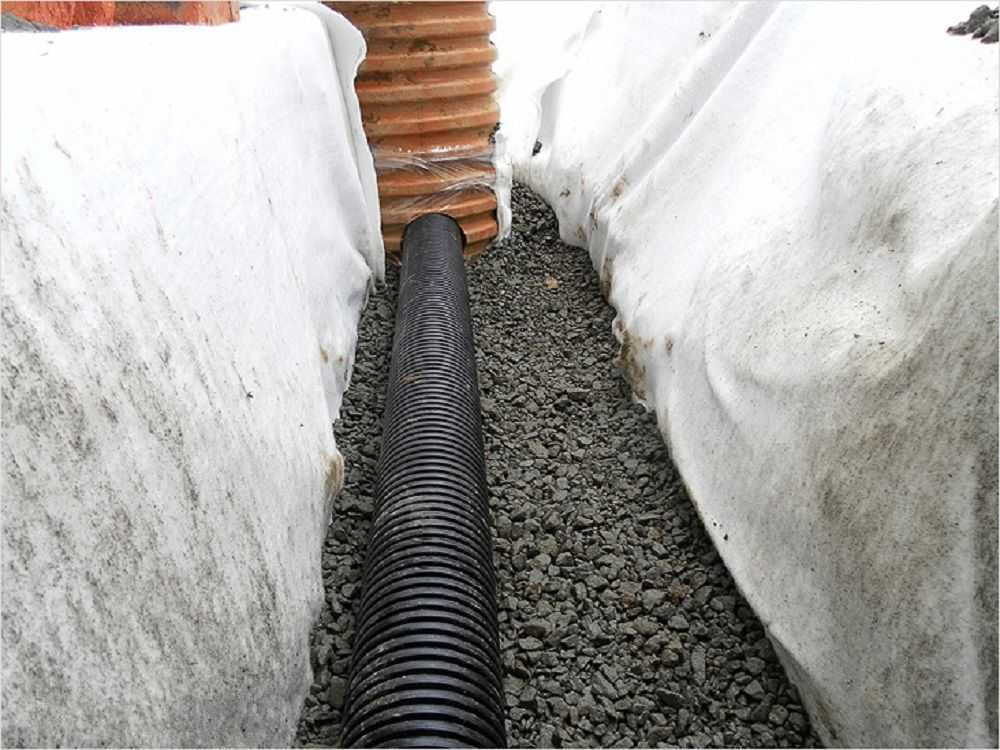

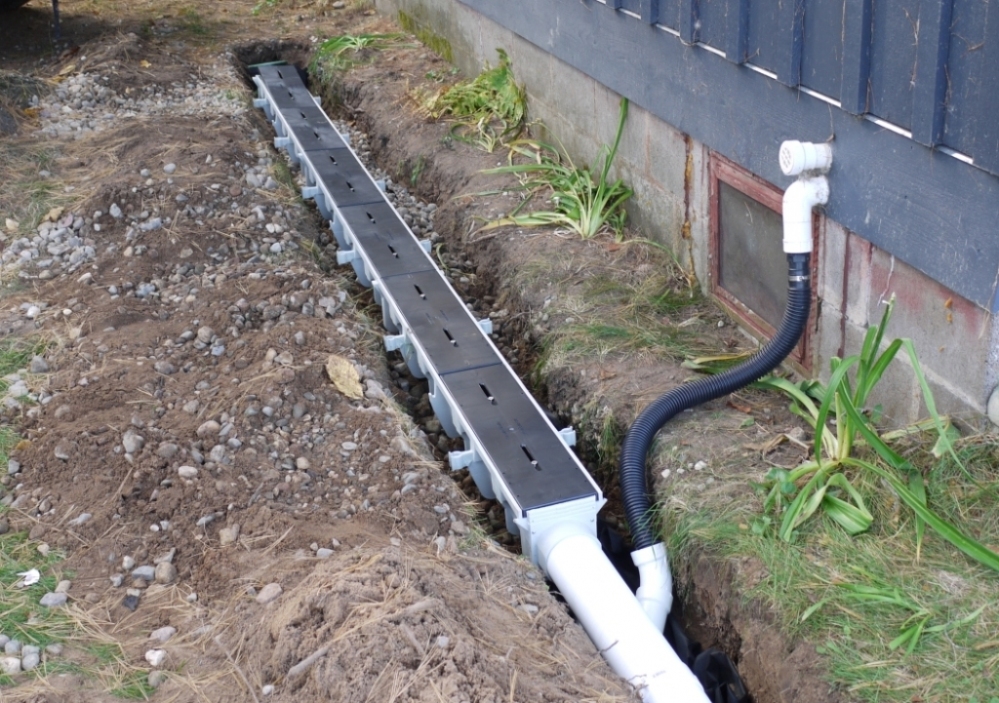

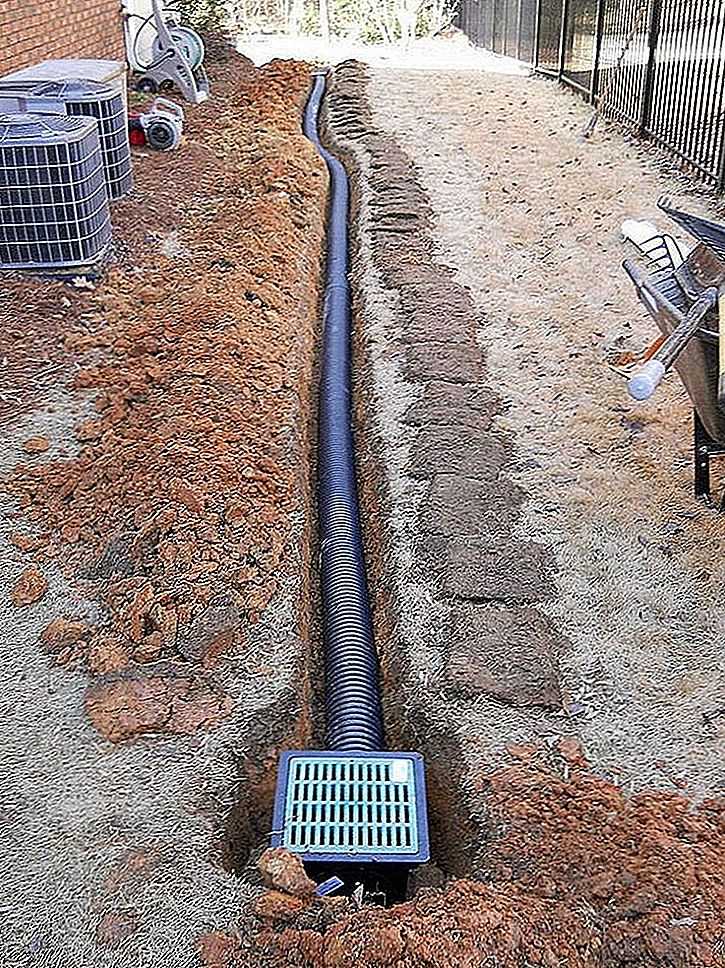

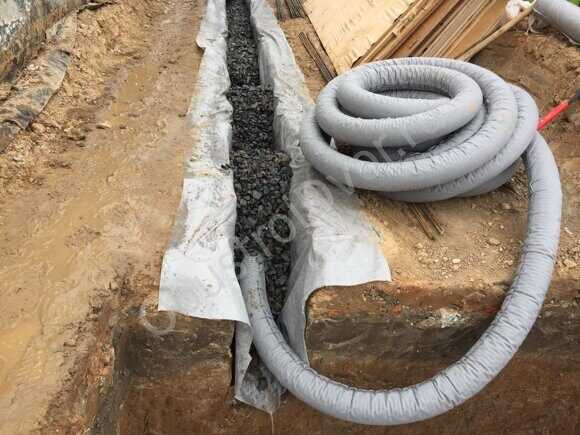

Лучше всего выкопать траншею и уложить на дно траншеи мелкую гальку (10 мм / 20 мм), а сверху проложить дренажную трубу. Затем используйте больше гальки для задней и боковой засыпки, чтобы труба была окружена траншеей. Это помогает защитить и поддержать трубопровод и обеспечить возможность расширения и естественного движения грунта. Сама траншея должна быть шириной 410 мм при использовании дренажной трубы диаметром 110 мм или шириной 460 мм при использовании дренажной трубы диаметром 160 мм. Траншея всегда должна быть на 300 мм шире, чем труба, которую необходимо в нее уложить. Можно использовать вырытую из траншеи почву в качестве боковой и задней засыпки вместо гальки, однако ее нужно будет экранировать от крупных камней или камней, и она не будет такой защитной, как галька.

При заглублении трубопровода сверху необходимо накрыть минимум 300 мм покрытия, в противном случае при уплотнении грунта это может привести к повреждению системы трубопроводов.

Если есть участки, где проложены трубопроводы, которые, вероятно, будут снова выкопаны в будущем либо домовладельцем, либо если будут выполняться дополнительные работы, рекомендуется уложить сверху тротуарную плитку, чтобы что любая лопата или лопата ударит по ней первой и защитит трубу. Вы также можете приобрести предупреждающие ленты с надписью «Осторожно, канализационная труба внизу», которые предупредят любого, кто копает землю, что под ней зарыты трубы.

Как он подключается к наземной системе?

Как упоминалось выше, системы грунта (черные, белые или серые трубы диаметром 110 мм, которые спускаются по стене дома в подземную систему) почти идентичны, даже изготовлены из одних и тех же машин, поэтому процесс резки и соединения точно такие же и обычно специальные адаптеры не требуются.

При этом водосточные и канализационные трубы немного отличаются по размеру. Для водосточных труб вам понадобится резиновый переходник для дождевой воды. Вы просто вставляете это в 110-миллиметровую подземную трубу, а затем вставляете в нее водосточную трубу. Этот же адаптер можно использовать и для систем сточных труб, однако обычно системы сточных труб подключаются к 110-мм канализационной трубе, расположенной выше по ходу. Существуют и другие адаптеры, изготовленные из ПВХ и обычно имеющие разные цвета, соответствующие водосточной трубе.

Какая арматура обычно используется в подземной дренажной системе?

• Подземная дренажная труба – они бывают длиной 3 м или 6 м и часто имеют раструб на конце, чтобы упростить соединение нескольких труб, не требуя дополнительных соединителей или соединительных элементов.

• Отводы дренажных труб — это фитинги, которые вы использовали для изменения направления трубы. Они бывают разных степеней от 11,25 до 90. Они поставляются либо с одной розеткой (одинарной), у которой есть втулка на одном конце и розетка на другом, либо с двойной розеткой, которая поставляется с двумя розетками и без втулки. Вы также можете купить регулируемый изгиб для неудобных углов или просто для удобства.

• Муфты для дренажных труб. Также известные как соединительные муфты, они соединяют вместе два отрезка трубы. Вы можете купить одиночные муфты, когда вам нужно адаптироваться к системе с растворителем, или скользящие соединители w

• Соединения дренажных труб — позволяют разделить участок трубы на два разных участка или соединить два разных участка в один. Они бывают Т-образными (поворот на 90 градусов) или Y-образными (поворот на 45 градусов). Они также поставляются с двумя или тремя розетками, называемыми двойной розеткой или тройной розеткой.

• Желоба для бутылок – имеют решетку наверху, в которую можно установить водосточную трубу или канализационные трубы. В них также встроена ловушка для предотвращения проникновения запахов и газов из подземной дренажной системы в здание и из пробок или воздушных зазоров.

• Подземные дренажные воронки. подземная дренажная система. Однако они не поставляются со встроенной ловушкой.

• Низкозадние ловушки P – обычно устанавливаются с использованием одного из бункеров выше, образуя ловушку, которая препятствует проникновению дурно пахнущих газов в помещение

• Проушины для стержней — устанавливаются для обеспечения возможности стержня системы в случае засорения.

• Универсальные переходники для дождевой воды – это резиновые переходники, которые позволяют подсоединить водосточную трубу к подземной системе.

• Основания люков, стояки и крышки. Основание люков позволяет соединять объекты или несколько объектов в один проход, ведущий в основную канализационную систему. Обычно устанавливается в конце проезжей части перед выездом на дорогу.


Перевернутые уровни и водостоки в подземном дренаже:

Обычно дренажная труба диаметром 110 мм прокладывается с уклоном не менее 1 к 40. Это типично для установок в 5 домах или менее. Это гарантирует, что поток будет достаточно большим, чтобы достаточно быстро переносить отходы и воду по трубе, что сводит к минимуму вероятность засорения. Это же правило будет применяться независимо от производителя или торговой марки системы. Более подробная информация содержится в Утвержденном документе H – Дренаж и утилизация отходов, но если есть какие-либо сомнения, проконсультируйтесь с инженером по дренажу или в местных органах власти.

Что означает инвертировать уровень?

«Обратный уровень» просто означает уровень нижней части дренажной трубы или выходного отверстия основания люка. Это будет уровень, на котором будет течь вода. При просмотре чертежей или планов архитектора или инженера по дренажу они обычно упоминают как перевернутый уровень, так и уровни покрытия. Обратный уровень — это самая нижняя точка внутри трубы, куда будет стекать вода.

Уровень крышки просто означает уровень земли после завершения, хороший способ помнить, что это место, где будет находиться крышка люка. Вычисление глубины инверсии выполняется путем взятия этих двух измерений из чертежей и вычитания уровня инверсии из уровня покрытия. Например, если уровень покрытия равен 50, а уровень инвертирования равен 45, ответ будет 5 (50 – 45 = 5). Эти расчеты и измерения являются неотъемлемой частью проектирования и правильного функционирования дренажной системы.

Каковы уклоны и уклоны подземного дренажа?

Падение просто означает наклон трубы. Система труб должна иметь наклон или уклон, чтобы отходы могли перемещаться по трубе под действием силы тяжести. С технической точки зрения падение трубы представляет собой угол и расстояние, на которое труба падает вертикально вдоль своей горизонтальной длины. Необходимо будет выполнить расчет, чтобы рассчитать правильное падение, чтобы обеспечить адекватную скорость потока и убедиться, что любые твердые частицы или отходы не вызывают закупорку и что они перемещаются по трубе достаточно быстро. Падение просто означает, на какую высоту труба упадет по вертикали от начальной до конечной точки участка трубы.

Обычное падение будет 1 из 40, «падение 1 из 40» означает, что каждые 40 измерений длины трубы будут уменьшаться на одно измерение. Таким образом, для 40-метрового участка трубы конец участка трубы будет на 1 метр ниже начала участка. Не имеет значения, какое измерение используется, будь то метры, сантиметры, дюймы или что-то еще, масштаб и эффект остаются теми же.

Иногда падение называют «градиентом» (хотя в наши дни это реже), при расчете градиента расчет немного отличается. Вам нужно разделить вертикальное падение на горизонтальную длину участка трубы. Таким образом, в нашем примере 1 из 40 расчет будет (1 разделить на 40), что даст градиент 0,025. См. рисунок ниже для справки.

Градиент равен расстоянию падения

Например, в 24-метровом отрезке дренажной трубы, если падение составило 0,30 м, и вас попросили рассчитать уклон:

• Градиент = 0,30, деленное на 24
• Градиент = 0,0125

Это можно преобразовать в градиент, записанный как отношение или известно:

Падение — это градиент, умноженный на расстояние падения.

Например, рассчитайте падение на 50-метровом участке водопровода с загрязненной водой, если уклон должен быть равен 1 : 80. Градиент, равный 1 : 80, вместо этого преобразуется в число. соотношения.

1 / 80 = 0,0125

Падение = Градиент x Расстояние

Падение = 0,0125 x 50

Падение = 0,625 метра или 625 мм.

Адаптация к другим материалам

Дренаж из ПВХ можно адаптировать к глиняным или чугунным дренажным трубам, используя резиновые соединители для труб, которые оснащены хомутом для затягивания и адаптации к трубам с различной толщиной стенок.

Как и когда проверять стоки?

Хотя иногда это зависит от местного утверждающего органа, вы можете сослаться на Утвержденный документ H – Дренаж и утилизация отходов.

Что такое OD/ID?

Это ссылка на внешний диаметр и внутренний диаметр трубы. При подсоединении или адаптации к трубе наружный диаметр будет измерением, которое вам нужно будет выполнить. Чтобы рассчитать скорость потока, вам нужно использовать идентификатор. Внешний диаметр минус внутренний диаметр даст вам толщину стенки трубы. Внутренний диаметр дает вам количество пространства внутри трубы. Внешний диаметр говорит вам, насколько широка труба в целом, чтобы вы знали размер отверстия, которое вам нужно просверлить, и т. д.
