Уплотнительная лента – Уплотнительная самоклеящаяся лента для профиля гипсокартона: монтаж демпферной и разделительной

Уплотнительная лента ППЭ |

Лента ППЭ – многофункциональный материал, который обширно применяется в строительной, бытовой и производственной сфере в качестве уплотнителя.

Применение уплотнительных элементов на основе вспененного полиэтилена многостороннее:

Монтаж сэндвич панелей:

Уплотнительная лента предназначена для устранения температурного моста (так называемых мостиков холода) при соприкосновении сэндвич-панели с железобетонными и металлоконструкциями. Отсюда и второе название лент – терморазделяющая полоса.

Стандартные размеры для монтажа сэндвич панелей: 3х 30 мм, 3х 45 мм, 5 х 30мм, 5 х 50 мм. Возможно изготовление под заказ, толщиной от 1 до 10 мм и шириной от 10 до 750 мм. Срок поставки не превышает 5 рабочих дней.



Монтаж воздуховодов:

Лента ППЭ используется в герметизации и уплотнения фланцевых соединений воздуховодов вентиляционных конструкций. Самоклеящийся уплотнитель применяется для изоляции и герметизации соединений систем низкого давления. Как правило, для этих целей применяется изолон  толщиной 5 мм и шириной 10, 15 либо 20 мм. Поставляется в упаковках по 10-20 шт., намотка одного ролика 20 м.п.

Монтаж гипсокартонных конструкций

Применяется для достижения наиболее плотного соединения стен и потолков с облицовкой и профилями каркаса различных перегородок.  Для обработки технологических зазоров между компонентами систем гипсокартона.


Для удобства монтажа применяется лента без защитной пленки. Размер подбирается исходя из ширины профиля для ГКЛ: 30 мм, 50 мм, 70 мм, 95 мм, толщина -3 мм. Как правило, все типы размеров лент в наличии.

Защита стропильных ног :

Монтируется под контробрешетку  и других конструктивных элементах перед монтажом контррейки. Применение уплотнительных лент исключает возможные протечки в местах крепления саморезов, болтов и прочего крепежа. Полный аналог лент Delta SHAUM-Band.

Монтаж рекомендуется проводить при температуре не ниже 5 ºС и нормальной влажности воздуха на сухую и чистую поверхность.

Возможно изготовление уплотнительной ленты толщиной 1 мм, 2 мм , для виброизоляции конструкционных элементов.

nestd.ru

Применение уплотнительной ленты для сэндвич панелей: фото примеры

Чтобы выполнить оперативную установку такого фасада для зданий и сооружений, как сэндвич панели, достаточно минимума знаний об этом материале. Однако помимо этого нужно понимать, какие сопутствующие материалы понадобятся в процессе выполнения облицовочных работ. Давайте поговорим в этой статье о таком конструктивном элементе, как уплотнительная лента для сэндвич панелей: выбор и принцип использования.

Выбираем уплотнительную ленту

Особенности

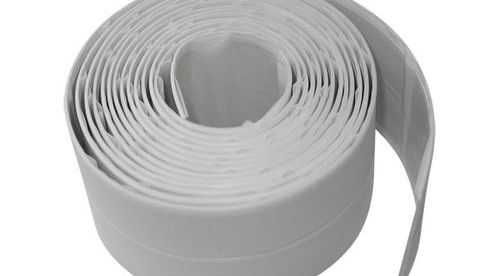

Уплотнительная лента для сэндвич панелей – это самоклеющийся эластичный материал. Он может быть белым или же серым. Посмотрите на следующую фото-подборку изображений изделий подобного рода.

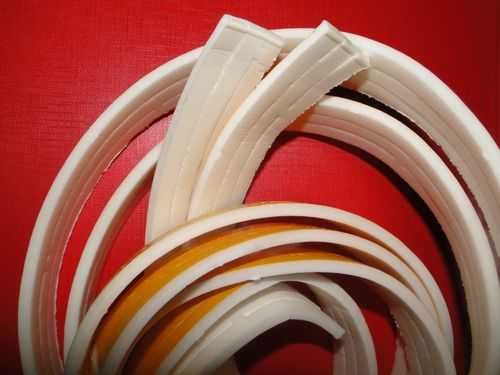

Подобные ленты характеризуются закрытопористой структурой. Их поверхность гладкая, а форма – геометрически ровная. Таким образом, обеспечивается максимальная герметизация стыков, которые обустраивались при помощи такого вспомогательного материала.

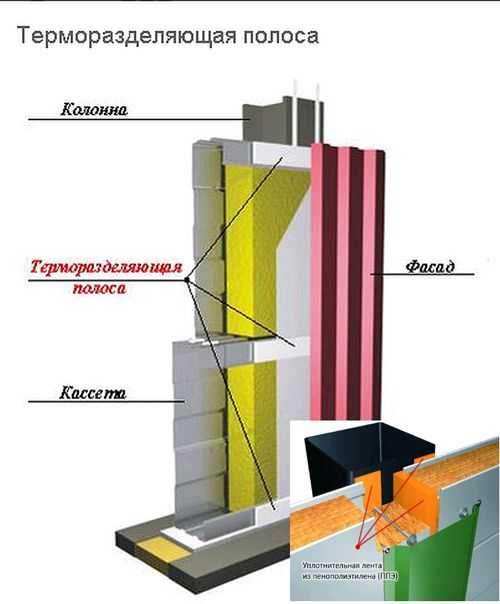

Схема крепления

Особенностью таких лент является наличие липкого слоя с высокими адгезионными свойствами. В процессе их производства применяют особый клеевой состав, способный обеспечить надежное скрепление пенополиэтилена и поверхностей разной природы.

Для изготовления уплотнительных самоклеющихся лент современные производители применяют пенополиэтилен с высокой прочностью и гибкостью. Поэтому выполнить монтаж сэндвич панелей пи помощи такого вспомогательного материала можно довольно легко и быстро.

Стоит отметить тот факт, что использование уплотнителя подобного характера сводит к нулю риски соприкосновения облицовки с конструкциями из железобетона или металла.

К тому же, наличие терморазделяющей ленты УПТП дает возможность исправить погрешности в горизонтали и вертикали облицовочных панелей, что часто происходит при обнаружении отклонений в этих параметрах здания или сооружения.

Применение

Сегодня многоэтажное строительство из сэндвич панелей, как на фото, практически не возможно представить себе без применения уплотнительных элементов. Это касается и уплотнительных лент разных видов и характеристик.

Уплотнительная лента для сэндвич панелей используется при обустройстве фасада зданий с помощью следующих материалов:

  • конструкции поэлементной сборки;
  • многослойные плиты по типу «сэндвич»;
  • кровельные панели.

Проблемы, которые возникают в процессе выполнения облицовочных работ сэндвич панелями, и которые можно решить при помощи качественной самоклеющейся ленты:

  • необходимость осуществить уплотнение стыков многослойных плит;
  • ликвидация мостиков холода;
  • потребность в дополнительной шумоизоляции здания;
  • снижения вибрационных процессов во время монтажа облицовки;
  • необходимость обеспечить уплотнение местам соединения замков фасада;
  • потребность в герметизации соединительных швов фасада;
  • пароизоляция в местах соприкосновения панелей и несущей конструкции сооружения.

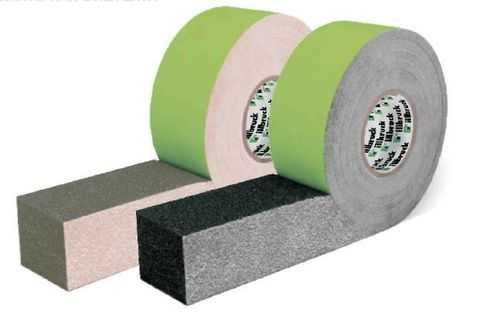

Ленту, как на следующем фото, используют и для того, чтобы не допустить соприкосновение фасадного материала с железобетонной или металлической конструкцией, а также для исправления неточностей подконструкции. В противном случае это может привести к быстрому износу фасада здания. Поэтому специалисты рекомендуют, не экономить на приобретении уплотнителей подобного рода. Иначе панели по типу сэндвич даже очень высокого качества прослужат не долго.

Выбор

А теперь поговорим о том, как выбрать качественные уплотнительные полосы для сэндвич панелей?

Если вы осуществите выбор качественной вспомогательной продукции для монтажа многослойных плит, тогда можно рассчитывать на действительно долговечный и надежный фасад для здания. И только в этом случае можно гарантировать, что облицовка будет демонстрировать высокую влагоустойчивость и надежность.

В последние годы набирает популярность изделия пенополиэтилена для сэндвич панелей. В основе производства продукции подобного характера лежит вспененный полиэтилен. Он обладает сшитой молекулярной структурой и прекрасными эксплуатационными качествами. Отметим главные преимущества такого материала:

  • высокая устойчивость к разнообразным соединениям химической природы;
  • прекрасные показатели влагостойкости;
  • высокая экологичность, отсутствие применения токсичных веществ в процессе изготовления;
  • огромныйрабочий диапазон температур;
  • устойчивость к ультрафиолетовому излучению;
  • дают возможность создать отличную вентиляцию фасадной конструкции, потому как не задерживают процессы испарения влаги;
  • идеально повторяют форму прижимающего материала.

Однако на ряду с ППЭ активно применяется и бутиловые или бутилкаучуковые модели. Их основное предназначение – обеспечение надежного уплотнения в замковых стыках облицовочных изделий.

Если необходимо осуществить уплотнение оснований для зданий и сооружений, лучше выбрать самоклеющуюся цокольную полосу. А если у вас возникла потребность обустроить несущую конструкцию здания, тогда купите особые терморазделяющие варианты, как на следующем фото.

Подведем итоги

Самоклеющиеся ленты являются неотъемлемыми элементами строительства быстровозводимых зданий и сооружений из сэндвич панелей. Однако, следует внимательно отнестись к выбору этого вспомогательного материала для монтажа трехслойных плит, и купить актуальный для вашего случай вид липкой полосы.

prosippaneli.ru

Лента уплотнительная межфланцевая самоклеющаяся (каучук)

Лента уплотнительная

Межфланцевая уплотнительная лента самоклеющаяся предназначена для герметизации фланцевых соединений компонентов систем вентиляции и кондиционирования и секций приточно-вытяжных установок. Уплотнительная лента представляет собой основу из этилвинилацетата, нанесенную клеевым слоем и антиадгезионной прокладкой. Для качественного соединения ленту нужно накладывать на обезжиренную поверхность и очищенную от пыли.

Межфланцевая уплотнительная лента каучук из этиловенилацетата - высококачественное неопреновое полотно не пропускает воду и воздух. У каучуковой ленты есть, наполненные воздухом ячейки в структуре неопренового полотна делают его не заменимым термоизолятором. Уплотнительная лента межфланцевая обладает низкой впитывающей способностью - не более 2% от собственного веса. Очень эластично - относительное упругое удлинение, без нарушения структуры - 150%. Применяется при температурах от -50°C до 100°C.

Наименование Номинальный размер (мм) Штук в упаковке Цена за 1 рулон
10м/0/10/5 50 120 35,00
10м/0/15/5 83 80 50,00
10м/0/20/5
100
60 64,00



Свойства Ленты

Лента обладает следующим набором характеристик:

•Менее горючий, по сравнению с многими типами резины.
•Стоек к повреждениям благодаря гибкости и пластичности.
•Неизменность характеристик под длительным воздействием солнца, воды, кислорода.
•Может контактировать с маслом и многими другими химикатами.
•Широкий температурный диапазон применения.
•Показывает выдающуюся прочность.
•Обладают способностью частично гасить вибрацию и шум.

Описание продукта: Лента межфланцевая уплотнительная из этиловенилацетата (неопрен)
Размер: 5*10, 5*15, 5*20 мм
Длина: 10 м.
Клей: Термоклей
Подкладка: Силиконовая бумага, цвет желтый
Клеящая сила AFERA 4001 N/25mm: 20
Рабочая температура: от -50°C до 100°C.
Материал: Этиловенилацетат (неопрен)

Уплотнительная лента еще называется лента уплотнительная межфланцевая, так как служит для уплотнения швов между фланцами воздуховодов прямоугольного сечения. Используется лента уплотнительная при монтаже вентиляционных систем. Лента уплотнительная удобна в применение при монтаже вентиляционных систем, одна сторона уплотнительной ленты самоклеющаяся, она не подвергается деформации и создает герметизацию вентиляционной системы, что дает возможность долгосрочной службы таких систем. Лента уплотнительная изготавливается из вспененного каучука, а также из эластичных полимерных материалов высокого качества.

Наша компания имеет широкий выбор всевозможной уплотнительной ленты, а также большой ассортимент метизной продукции предназначенной для монтажа вентиляционных систем (хомут стальной, хомут ленточный, анкер забивной, цанга, траверса монтажная, шина монтажная, болт, гайка и многое другое). Наша компания производит поставку уплотнительной ленты и метизной продукции на объект заказчика в любом количестве и максимально сжатые сроки.

www.ventideal.ru

Уплотнительная лента для сэндвич панелей

Осуществить быстрый монтаж такого облицовочного материала, как плиты по типу «сэндвич», не сложно даже не профессионалу в строительных вопросах. Однако для этого нужно знать некие тонкости выполнения этих работ. Поговорим о таком важном конструктивном элементе, как уплотнительная лента для сэндвич панелей: виды и использование.

Выбираем уплотнительную ленту

Характеристика

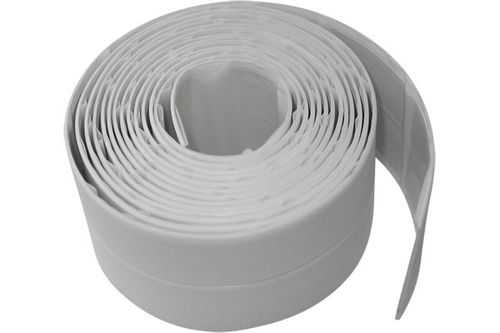

Самоклеющаяся уплотнительная лента для сэндвич панелей представляет собой эластичный материал белого или же серого цвета. Убедиться в этом можно благодаря просмотру следующего фото, на котором изображен такой материал. Он обладает закрытопористой структурой, гладкой поверхностью и геометрически ровной формой.

Характерной чертой подобного изделия является присутствие липкого слоя, который демонстрирует высокие адгезионные свойства. Особый клей обеспечивает надежное крепление пенополиэтилена к поверхностям разной природы.

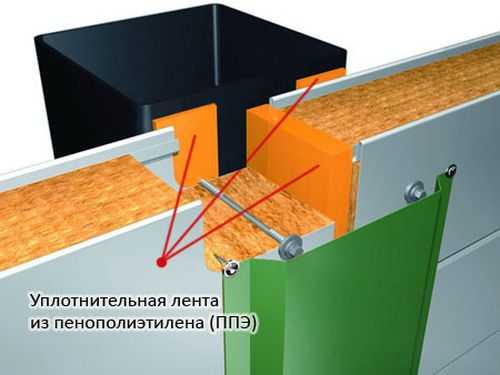

Схема монтажа

Такие ленты изготавливаются из пенополиэтилена, который отличается высокой прочностью и гибкостью. Благодаря таким ее свойствам осуществлять установка сэндвич панелей с применением данного материала совсем не сложно.

Благодаря применению подобных уплотнителей можно исключить соприкосновение фасада здания с железобетонной или металлической конструкцией. Помимо этого, терморазделяющая полоса УПТП способна выровнять горизонтали и вертикали облицовки, если во время работ было обнаружено отклонение.

Основное предназначение

Современное сооружение зданий и строений подобных плит подразумевает применение уплотнительных элементов, в том числе и уплотнительных лент разных видов и параметров.

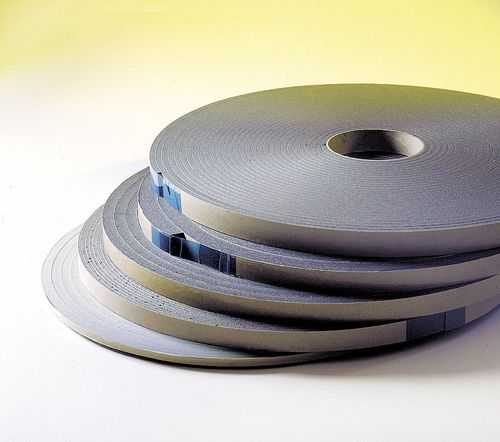

Уплотнительные полосы, как на фото, актуальны при таких видах облицовки:

  • изделия поэлементной сборки;
  • трехслойные плиты;
  • кровельные модели.

Они необходимы, чтобы решить проблемы, которые сопровождают строительство здания их сэндвич панелей. Среди них:

  • уплотнение стыков панелей;
  • предотвращение образования мостиков холода;
  • шумоизоляция;
  • снижения показателей вибрации при утсановке фасада;
  • уплотнение в местах соединения замков облицовки;
  • герметизация и утепление соединительного шва;
  • пароизоляции в местах соприкасания облицовки и несущей конструкции здания.

Уплотнительную ленту применяют, чтобы исключить соприкосновение фасада сооружения конструкциями из железобетона или металла, а так же в целях выравнивания горизонтали и вертикали облицовки при наличии каких-либо неточностей подконструкции.

Виды

Только в случае правильного выбора уплотнительного элемента можно рассчитывать на получение гарантии высокой влагостойкости и надежности конструкции из сэндвич панелей.

В последнее время очень популярной становится уплотнительная лента из пенополиэтилена. Для ее производства используют вспененный полиэтилен, обладающий сшитой молекулярной структурой. Такое изделие характеризуется отличными параметрами. Среди них, например, следующие свойства:

  • высокая стойкость к множеству соединений химической природы;
  • отличная влагостойкость;
  • экологичность: изделия не выделяют токсичных веществ и не оказывают пагубное влияние на здоровье человека;
  • впечатляющий своей широтой рабочий диапазон температур;
  • стойкость к лучам ультрафиолета;
  • обеспечивают прекрасную вентиляцию фасада, так как совершенно не задерживают процесс испарения влаги;
  • точно копируют форму прижимающего изделия.

Помимо с ППЭ при оперативной установке таких плит активно используют бутиловые или бутилкаучуковые варианты. Они предназначаются для уплотнения в замковых стыках облицовки, довольно доступны и продаются практически в каждом специализированном строительном магазине. В качестве уплотнителя основания используют цокольную ленту, как показано на видео. А для обустройства несущей конструкции для зданий приобретают особые терморазделяющие полосы.

Подведем итоги

Уплотнительные ленты – это неотъемлемые элементы строительства домов и сооружений из трехслойных сэндвич панелей. Применение подобных изделий на сегодняшний день — это неизменное условие и крайне важный этап при выполнении облицовочных работ с применением фасадов подобного типа. Видео в этой статье подробно расскажет о том, каким образом применяются уплотнительные ленты на практике.
