Ушп что такое – Утеплённая шведская плита: главные принципы строительства

Содержание

расчет, технология, плюсы и минусы (цена)

Монолитные, плитные фундаменты, благодаря своей прочности и устойчивости, нашли широкое применение, как в частном строительстве, так и при возведении капитального здания. Данный тип основы дома незаменим на пучинистых грунтах и землях, где близко к поверхности проходят грунтовые воды. Однако, как показывает практика, плитный фундамент очень дорогой при возведении. Процесс его закладки очень длинный, что существенно затягивает сроки строительства. Сегодня на смену старым конструкция все чаще приходят новые и строительство не исключение. Так, все чаще старый тип возведения плитной основы под дом заменяет ушп фундамент. Это универсальная конструкция является одновременно и фундаментом для дома, и полом первого этажа здания. В его толще могут проходить коммуникационные системы. А так же читайте интересную информацию о фундаменте из дорожних плит и его устройстве.

Что такое ушп фундамент?

Фундамент утеплённая шведская плита – представляет собой мелкозаглубленную плиту, которая утеплена по всему своему периметру. В ее интегрируют систему теплый пол, которая сегодня считается самой эффективной и самой экономной для обогрева дома, и разнообразные коммуникационные системы. В странах Западной Европы данная технология уже давно доказала свою эффективность и долговечность. Ее повсеместно используют для частного строительства, несмотря на изначальные, существенные капиталовложения. Все затраты, как показывает практика, окупаются в течение первых десяти лет эксплуатации постройки. На территории страны шведская утепленная фундаментная плита не так распространена, хотя отечественные эксперты доказывают, что за данной технологией будущее. Однако, как и любая конструкция, фундамент ушп плюсы и минусы имеет свои.

Преимущества использования утепленного фундамента:

Фундамент быстро закладывается. В отличие от традиционных основ дома, данный тип можно соорудить в течение двух недель.
Верхняя часть основания получается идеально ровным, а потому может служить полом на первом этаже дома без дополнительного выравнивания. Данное преимущество напрямую позволяет экономить деньги на проведение строительства.
Утепление фундамента по всему периметру существенно снижает теплопотери дома. Меньше теплопотерь – меньше расходов на отопление дома в холодное время года.
В толще основы дома можно прокладывать разнообразные коммуникации, что в целом улучшает эстетическую респектабельность дома.
Утеплитель, который располагается в толще фундамента по всему его периметру, препятствует образованию мостиков холода, а значить качество теплоизоляции дома существенно улучшается.
Подогрев фундамента не дает промерзать грунту под домов, а следовательно исключает всякую вероятность его пучения.
Для организации данного типа основы под дом не нужно привлекать спецтехнику, кроме бетономешалки.

Недостатки фундамента ушп:

нельзя возводить на сильнопучинистых грунтах;
нельзя с данной технологией сэкономить на строительстве так, как ушп фундамент стоимость имеет высокую;
ушп фундамент технология не рассчитана для построек с большой массой;
фундамент не предусматривает подвального помещения под домом.

Последний, немаловажный вопрос, который касается подобного типа основы под дом – это его стоимость. Если сравнивать монолитные плиты и фундамент утепленная шведская плита, цена в первом случае будет ниже, по сравнению со вторым. Однако специалисты утверждают на целесообразности изначальных капиталовложений, так как утепленная плита позволит существенно сэкономить на отоплении дома в дальнейшем. А в данной статье вы сможете прочитать какова стоимость строительства фундамента под дом своими руками.

Особенности возведения фундамент утепленная шведская плита

В первую очередь специалисты отмечают то, что по конструкционным материалам утепленный тип фундамента для здания отличается от своих неутепленных аналогов. Так, материалы для утепления фундамента шведская плита и его организации используются следующие:

геотекстиль;
дренажная система;
песчаная подушка с возможными коммуникационными системами;
два слоя утеплителя;
система обогрева «теплый пол»;
армирующая сетка;
бетонная плита;
непосредственно напольное покрытие.

Расчет фундамента ушп проводится, как и для плитной мелкозаглубленной основы под дом с учетом аналогичных факторов. Так, здесь учитывают влияние несущей способности грунта, его давление, нагрузки самой конструкции и дополнительное воздействие атмосферных осадков. Перед закладкой обязательно определяют тип грунта на строй площадке. Если он не соответствует требованиям, то есть является сильнопучинистым, то его заменяют на подушку из крупнофракционного песка. В обязательном порядке определяют уровень пролегания грунтовых вод и глубину промерзания сой земли. О том как рассчитать ленточный фундамент вы узнаете здесь.

Важно! Хотите заложить прочный, долговечный и качественный ушп фундамент? Расчет, составление проектной документации и последующее возведение конструкции необходимо доверить профессионалам, а не заниматься этим самостоятельно, не имея профильного образования и соответствующего опыта работы.

Упрощенная схема организации фундамента ушп

Чтобы каждый застройщик имел представление о фундаменте ушп в целом, он должен понимать технологию его возведения и ориентироваться в основных этапах его закладки.

Фундамент ушп строиться в несколько этапов:

согласно проектной документации выкапывается котлован под основу дома;
укладка геотекстиля для предотвращения попадания влаги вглубь конструкции;
его дно уплотняется и выравнивается при помощи крупнофракционного песка и виброуплотнителя. В толще данного слоя обязательно присутствуют трубы дренажной системы;
организация встроенных коммуникационных систем;

выравнивание и укрепление фундамента при помощи щебня средней фракции;
организация опалубки;
монтаж боковой теплоизоляции фундамента;
укладка двойного слоя теплоизоляционного материала;
возведение коммуникационной системы «теплый пол»;
укрепление конструкции с помощью армирующей сетки;
плита заливается бетонной смесью, которая выравнивается и дозревает при постоянных температурном и влажностном режиме.

После того, как бетонное покрытие приобрело марочную прочность, его шлифуют и продолжают возведение дома. Узнайте больше о том как правильно заливать мелкозаглубленный ленточный фундамент на этой странице.

Итак, фундамент утеплённая шведская плита сегодня представляет собой разумную альтернативу аналогичным конструкциям монолитного типа. Несмотря на то, что цена на фундамент ушп значительно выше, чем возведение других основ дома, специалисты указывают на ряд преимуществ данной. Сюда относится теплоизоляция дома, высокая скорость возведения конструкции, возможность прокладки коммуникационных систем и др. Главное преимущество – растраты на строительство фундамента ушп окупятся в течение нескольких лет эксплуатации дома.

betonzone.com

Утепленная шведская плита УШП фундамента, проведение работ по установке своими руками

Среди инновационных строительных фундаментных конструкций в последнее время все большую популярность приобретает так называемая утепленная шведская плита. Причем уже есть масса положительных отзывов о преимуществах такого основания для малоэтажного частного строительства. В чем секрет УШП, какие преимущества и недостатки, как построить такой фундамент своими руками?

Что такое УШП?

Итак, среди множества видов фундаментных конструкций (ленточного, свайного, столбчатого и других) особое место занимает плитный вариант. Плита как основание для дома в строительстве используется уже много десятилетий, но сравнительно недавно, в Скандинавии, стали сочетать плиту с интеграцией в нее инженерных коммуникаций и утеплением.

Другими словами, утепленная шведская плита представляет собой плитное, малозаглубленное основание с использованием технологии «теплый пол», установленное на теплоизоляционное основание.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Плюсы и минусы конструкции

Решение о типе фундамента основывается на анализе преимуществ и недостатков.

К преимуществам УШП относятся:

такой фундамент подходит для любого типа грунта, выдерживает строительство домов с тяжелыми стенами из кирпича или бетонных конструкций;
интеграция теплого пола позволяет уменьшить расходы на монтаж полноценной системы отопления, а при должном утеплении строения, в зонах с умеренным климатом и вовсе отказаться от нее;
использование изоляторов на основе пенополистирола высокой плотности предотвращает пучение глинистых, слабых грунтов и подвижку плиты.

Кроме того, конструкция этого фундамента такова, что при одинаковой прочности с обычной бетонной стяжкой, на устройство УШП требуется меньшее количество бетона, что снижает общие расходы. А после шлифовки плита сразу представляет собой черновой пол первого этажа, который не требуется дополнительно выравнивания или утепления.

Минусы

Имеются и недостатки. Во-первых, для устройства необходимо значительно детальней разрабатывать проект будущего дома. Особенно в части инженерных коммуникаций, так как после заливки плиты доступ к интегрированным трубам водоснабжения, отопления и канализации будет невозможен.

Во-вторых, относительная сложность самой конструкции требует использования более квалифицированного персонала и качественных материалов.

Пренебрежение точностью геометрических размеров, экономия на марке бетона и сечении арматуры сведет преимущества УШП к нулю и потребует дополнительных финансовых вложений на ремонт фундамента.

В-третьих, при строительстве домов на склонах, придется дополнительно потратиться на полное горизонтальное выравнивание площадки под плиту. В домах, построенных на УШП, невозможно устройство подвалов и погребов.

Как возвести УШП самостоятельно

Несмотря на непростую конструкцию, сделать такой фундамент можно без привлечения подрядных организаций, своими руками. Лучше всего работать не в одиночку, а бригадой из 2-3 человек. Качество плиты будет в большой степени зависеть от детальности проработки проекта и степени его соблюдения при монтаже. Всю работу по монтажу УШП можно разделить на несколько этапов.

Подготовка местности

Для этого возьмите измерительный инструмент, например, рулетку и отметьте на местности периметр будущего фундамента. Для контроля перпендикулярности углов под прямоугольную плиту используйте метод диагоналей — шнуром измерьте их длину. Они должны быть одинаковы. Отметьте периметр на местности колышками.

Затем снимите верхний слой почвы (гумус) на глубину около 50 см. Для этих работ лучше использовать строительную технику — бульдозер или грейдер. После горизонтального выравнивания, восстановите разметку периметра и натяните на колышки шнур. Отступив от периметра на 2-3 метра, выкопайте канавы глубиной около 1 метра от уровня грунта.

Далее засыпьте весь котлован и канавы песком, слоем около 15-20 см. Песок необходимо увлажнить водой, распыляя ее из шланга, и утрамбовать специальными приспособлениями — виброплитой, ручным электрическим вибратором. При небольших площадях застройки можно обойтись самодельным приспособлением — отрезком бревна диаметром 25-30 см с приделанными к нему в торцах ручками. Бревно прокатывают по слою песка. Операцию трамбовки следует повторить 2-3 раза.

После трамбовки уложите на песок и в канавы слой гидроизоляционного материала (например, марки Технониколь), а поверх уложенного материала насыпьте слой гравия, фракции 20-30 мм, толщиной 15-20 см. Этот слой также выравнивается и уплотняется, но уже без увлажнения. Наконец, в канавы уложите дренажные трубы и засыпьте гравием до уровня котлована.

ВАЖНО! Дренажные трубы должны иметь небольшой уклон и соединяться с водосборным колодцем или сточными канавами.

Укладка утеплителя и установка опалубки

Утеплитель (листы экструдированного полистирола, толщиной не менее 10 см) уложите плотно, без щелей, используя замки шип-паз на боковых гранях. По периметру первого слоя из таких же листов утеплителя смонтируйте бортик, высотой по размерам толщины будущей плиты. Для укрепления бортика, снаружи установите опалубку из дощатых щитов, скрепленных между собой шурупами-саморезами. Опалубка удаляется после застывания бетона.

Затем по поверхности первого слоя уложите и укрепите второй слой листового утеплителя, площадью меньше первого. По краю утепленного вторым слоем пространства должна остаться своеобразная канавка шириной не менее 30-40 см. Такие же канавки необходимо сформировать внутри площадки, там, где планируется устройство несущих стен дома. Это будущие ребра жесткости плиты.

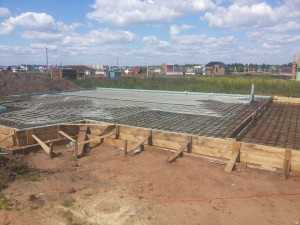

Монтаж арматуры и установка элементов инженерных коммуникаций

Арматуру следует укладывать, начиная с канавок. Армирование производите железным прутом диаметром 12 мм, укладывая его в виде решетки с ячейкой не меньше 30-40 см. Связку лучше производить стальной проволокой или прихватывать элементы сваркой. Пруток должен находиться в толще бетона, поэтому для укладки используйте металлические или пластиковые подставки.

После укладки первого слоя арматурной решетки, установите системы теплого пола и смонтируйте трубы водоснабжения, канализации, отопления и ввода кабелей электроснабжения и связи. Для предупреждения деформации, трубы теплого пола соедините с коллектором, заполните водой и герметично перекройте вентилями. Поверх коммуникаций уложите второй слой арматуры. Утепленная шведская плита должна обладать повышенной прочностью, поэтому обеспечьте расстояние между слоями арматурных решеток не более 10-15 см.

Заливка плиты

Для заливки лучше всего готовить бетон марки не ниже 300. Можно заказать доставку готового бетона или изготовить его своими руками с помощью бетономешалки. В этом случае для получения качественной смеси необходимо соблюдать пропорции: цемент М400 1 часть, щебня (фракция 10-20 мм) — 3,2, а строительного песка — 1,7 части. Для цемента М500 эти пропорции будут 1:4,3:2,4 соответственно. Бетоносмеситель следует выбирать объемом не менее 200 литров.

Всю заливку выполняйте непрерывно, вынужденные интервалы между заливками не должны превышать суток. В жаркую солнечную погоду залитые участки плиты укройте полиэтиленовой пленкой на 12-24 часа. Выравнивать участки следует правилами.

Через 12-18 часов после заливки, поверхность плиты отшлифуйте, затирая ровной плоскостью силикатного кирпича или тротуарной плитки. Опалубку удалите через 1-2 дня. Время окончательного отвердевания бетона — около 30 суток.

Конечно, такой монтаж самостоятельно будет под силу при небольших объемах работ, поэтому принимая решение, трезво оцените свои возможности.

x-teplo.ru

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент?

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили, что УШП (Утепленная Шведская Плита) — это наиболее надежный и экономически выгодный фундамент. Сегодня более подробно поговорим о достоинствах и недостатках УШП, а также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты с встроенными коммуникациями и, при необходимости, устройством «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной плитой слоем пенополистирола. Именно это помогает такому бетонному основанию не «терять» драгоценное тепло, а аккумулировать и в последствии отдавать его обратно в жилое помещение первого этажа. Эта технология получила заслуженное признание во многих странах мира, в том числе и у нас. Сегодня остро стоит вопрос стоимости энергоресурсов, поэтому избежание потерь и сохранение тепла в доме, как никогда, актуален в Украине. Именно этот энергосберегающий фундамент позволяет говорить о строительстве пассивного дома. Ведь одна из концепций пассивного дома является полностью утепленный наружный контур дома. Что такое пассивный дом Вы можете узнать, посмотрев 1,5 минутный ролик:

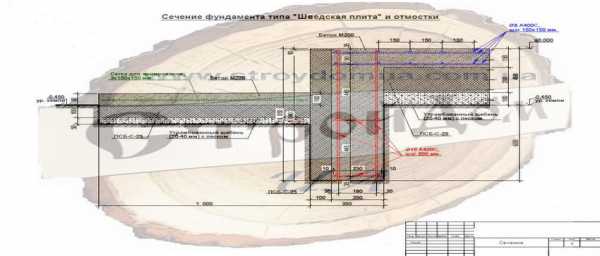

В целом технология УШП подразумевает устройство железобетонного утепленного основания в виде плиты с ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию: ленточного фундамента и УШП. Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции. Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками позволил УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки. Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не превышает 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта. (Несколько слов, что это такое. Пучение грунта — это изменение его объема, происходящее в следствии замерзания содержащихся в слоях грунтовых вод.) Именно поэтому мы предусмотрели наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы настоятельно рекомендуем устройство по периметру дома утепленной отмостки. Говорить о необходимости самой отмостки мы не будем, это очевидно. Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента.Ниже мы приводим небольшой видео отчет с одного из наших объектов, построенных на УШП:

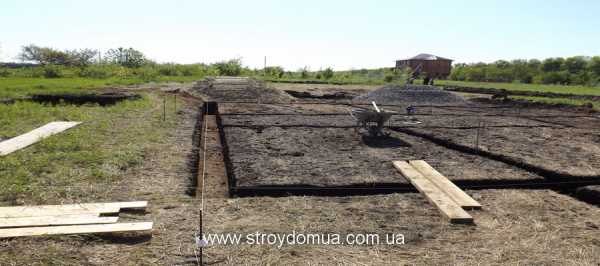

Теперь немного о самом устройстве плиты. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.

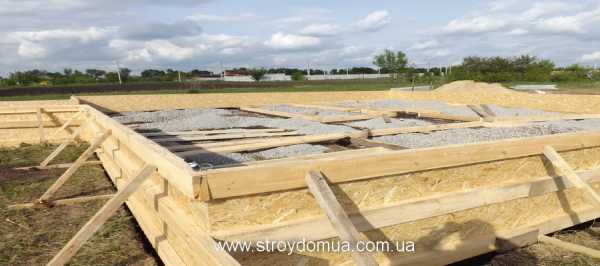

Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. является обязательным для деревянного дома.)

После того, как буден засыпан слой дренажного щебня и песка, с последующим механическим уплотнением, ложится слой гидроизоляции. Он позволит полностью исключить проникновение влаги к бетонному основанию. Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, а бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.

Сам сип панельный канадский дом имеет небольшую массу. (Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства»)
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только полностью соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя не сказать, что при устройстве УШП Вы получаете не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексе обходится 65 дол. плюс ленточный фундамент. Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли. К недостатка можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.
ВЫВОД. В заключении можно с уверенностью сказать, что утепленная шведская плита – один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей. Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого фундамента Вы можете увидеть в видео отчете строительства по канадской технологии с одного из наших объектов:
Если Вам интересна стоимость строительства энергоэффективного дома по канадской технологии, обратите внимание на статью на нашем сайте: «Реальная стоимость строительства жилого дома в различных комплектациях от «Строй Дом UA»

С уважением, команда «Строй дом UA»
