УШП плита фундамент технология – Всё про бетонные работы от опалубки до заливки

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

В чем особенность технологии?

Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
Глубина такого фундамента – минимальное.
Все коммуникационные трассы проходят внутри утепленной шведской плиты.
Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Особенности возведения фундамента

Основное о фундаментной шведской плите
Необходимые работы для организации фундамента шведская плита
Выполнение железобетонной шведской плиты
О технологии устройства фундамента шведская плита

Строительная промышленность, как и другие отрасли, постоянно совершенствует свою работу. Создаются новые технологии, новые материалы. Строительство любого здания или сооружения начинается с фундамента. Он может быть ленточным, свайным, столбчатым или плиточным. Это стандартные виды основания, и существуют они уже достаточно давно, но в последнее время появился такой вид основания, как шведская плита. Большинство людей занимаются строительством зданий самостоятельно и делают фундамент шведская плита своими руками.

Схема шведской плиты.

В основном раньше хозяева предпочитали ленточное основание, но для него требуется большое количество цемента и различных приспособлений и подходящие условия. Сегодня большой популярностью пользуются фундаментная шведская плита.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

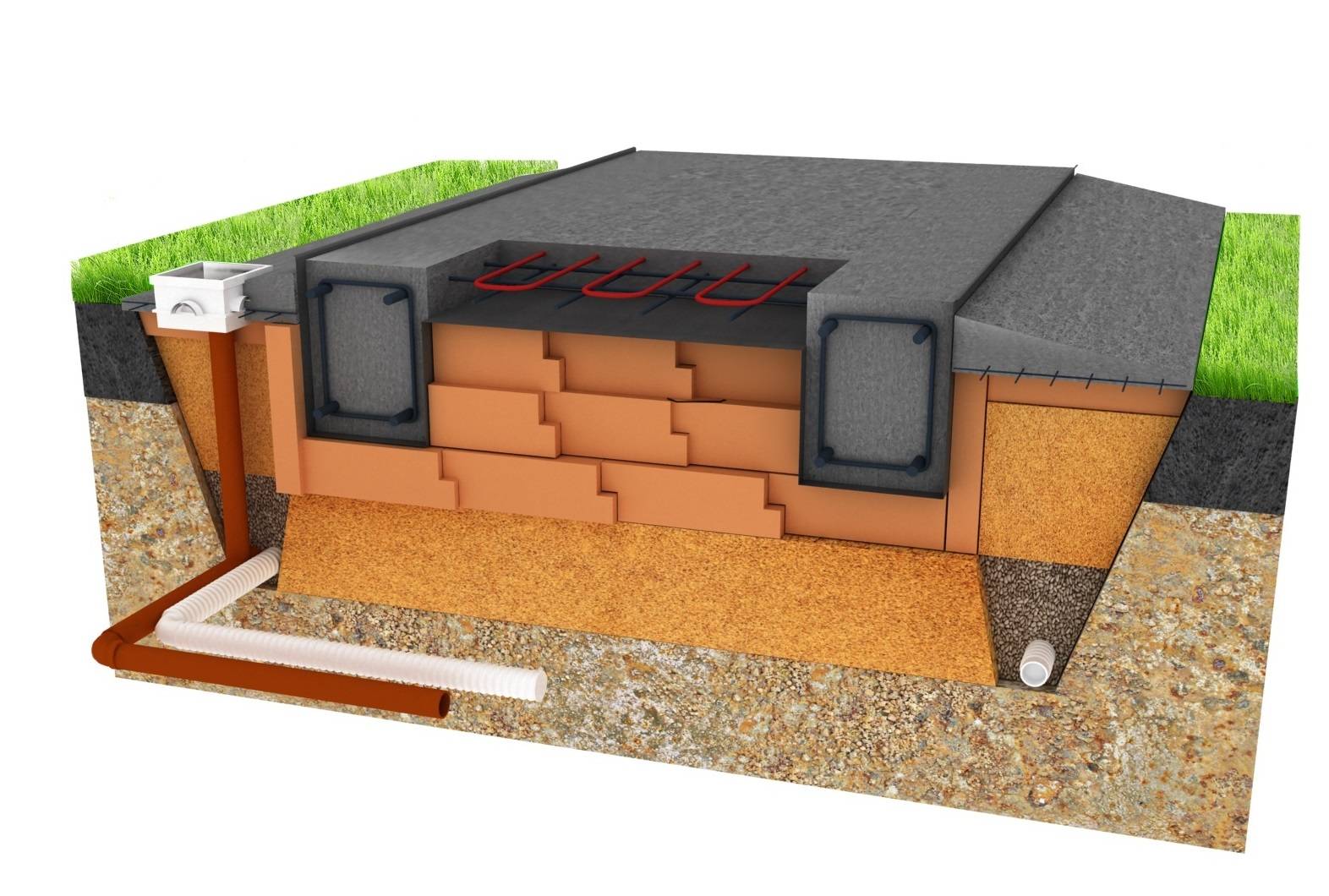

Рисунок 2. «Пирог» утепленной шведской плиты

Устройство УШП фундаментов

В зависимости от типа грунта, при устройстве УШП фундамента технология может незначительно изменяться. Однако основные процессы остаются неизменными. Возведение утепленной шведской плиты состоит из следующих операций и процессов:

Проектировка. На этом этапе производится точный расчет нагрузок, выбор оптимально подходящих строительных материалов, производится оценка грунтов. Определяются оптимальная толщина плиты и необходимое количество арматуры.

Площадь м2	Расстояние от КАД	Высота УШП
250 мм	300 мм	400 мм
от 50 до 100 м2	до 20 км	от 5500р.	от 6900р.	от 7250р.
21 — 90 км	от 5950р.	от 7100р.	от 7550р.
от 91 км	от 6500р.	от 7550р.	от 8100р.
от 101 до 200 м2	до 20 км	от 5150р.	от 6500р.	от 6850р.
21 — 90 км	от 5550р.	от 6700р.	от 7150р.
от 91 км	от 6100р.	от 7250р.	от 7700р.

Подготовительные работы. Перед началом работ площадка освобождается от мешающих конструкций, растительности и мусора. После этого необходимо произвести разбивку и разметку участка. Это позволит в кратчайшие сроки и с высокой точностью производить устройство УШП фундамента.

При строительстве на слабых грунтах иногда возникает необходимость в укреплении почвы еще до начала разработки котлована. Для этого используется листовой металлический шпунт. Он погружается на глубину котлована и значительно упрощает выборку грунта.

Земляные работы начинаются со срезания растительного слоя (около 20 сантиметров). Этот слой можно применять для выравнивания участка. После этого можно начинать рыть сам котлован. Его стенки должны иметь небольшой уклон. Для проведения земляных работ можно использовать следующие виды специальной техники:

Грейдер. Применяется для срезания верхнего слоя почвы.
Экскаватор. Поможет быстро и качественно разработать котлован.

В случае необходимости усиления и закрепления стенок котлована производится дополнительное их укрепление. Оно может выполняться двумя способами:

Листами шпунта, которые будут закрепляться деревянными досками или металлическими трубами.
Цементным раствором. Он наносится на предварительно армированные металлическими сетками стенки. Этот способ достаточно затратный, однако обеспечивает высокую надежность и качество.

Создание уплотненной подушки из песка и гравия или щебня. Она должна повысить несущую способность и устойчивость.

Устройство опалубки. Она возводится из щитов и должна быть надежно закреплена, чтобы не допустить распирания щитов и их усадки в грунт.

Укладка теплоизоляционных и гидроизоляционных материалов, которые должны покрывать железобетонную плиту со всех сторон.

Армирование каркаса стержнями и сетками. Сетка у подошвы плиты должна изготавливаться из более толстых стержней. Одновременно с этим укладывается система «теплый пол».

Заливка бетонной смеси. Смесь должна быть хорошо уплотненной, чтобы в ней отсутствовали поры, пустоты и пузырьки воздуха.

После того, как бетон застынет, можно снимать опалубку. Затем шлифуется верхняя поверхность, и плита набирает прочность. Только после этого можно возводить остальные элементы здания.

Ушп фундамент, технология

В строительной отрасли постоянно происходят изменения, связанные с разработкой и внедрением новых и более совершенных технологий выполнения строительных работ. Изменения касаются всех конструктивных элементов зданий.

Относительно недавно появился достаточно интересный вариант устройства монолитных фундаментов – утепленная шведская плита. Он получает все большую популярность и распространение как при строительстве небольших, так и крупных объектов.

Заказать обратный звонок

Устройство УШП фундаментов

Площадь м2	Расстояние от КАД	Высота УШП
250 мм	300 мм	400 мм
от 50 до 100 м2	до 20 км	от 5500р.	от 6900р.	от 7250р.
21 — 90 км	от 5950р.	от 7100р.	от 7550р.
от 91 км	от 6500р.	от 7550р.	от 8100р.
от 101 до 200 м2	до 20 км	от 5150р.	от 6500р.	от 6850р.
21 — 90 км	от 5550р.	от 6700р.	от 7150р.
от 91 км	от 6100р.	от 7250р.	от 7700р.

Грейдер. Применяется для срезания верхнего слоя почвы.
Экскаватор. Поможет быстро и качественно разработать котлован.

Смотрите также другие бетонные фундаменты:

Монолитная плита

Цокольный фундамент

Ленточный фундамент

Листами шпунта, которые будут закрепляться деревянными досками или металлическими трубами.
Цементным раствором. Он наносится на предварительно армированные металлическими сетками стенки. Этот способ достаточно затратный, однако обеспечивает высокую надежность и качество.

Оставить заявку

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Армирование фундамента

Схема армирования монолитной плиты фундамента, легко воспроизводимой в российских условиях, не требует специальных материалов и инструментов. По технологии, такая плита проходит армирование прутами. Для прочности фундамента делается внешний контур, ростверк, он будет своеобразным ребром жесткости для конструкции.

Основная поверхность монолитной плиты выкладывается одним слоем арматуры таким образом, что получается сетка из прутов, с размерами каждой ячейки примерно 150 на 150 миллиметров. При стыковке арматурных прутьев нужно делать нахлест прута на прут примерно в 20-30 сантиметров, что поможет избежать расхождения прутов в процессе заливки бетоном.

Необходимо также скрепить пруты хомутами через равные промежутки, чтобы они оставались на своем месте, не сдвигались под действием бетонного раствора при заливке и высыхании. Стоит обратить внимание на то, что схема армирования монолитной плиты фундамента, которой пользуются профессиональные строители, предполагает использование связок и хомутов, а не сварки, которая дает меньшую прочность конструкции.

Дополнительную прочность фундаменту можно придать за счет использования в арматурной сетке цельных прутов в длину или ширину всего фундамента.

Перед заливкой плит укладываются контуры для обогрева пола, которые закрепляют хомутами по периметру фундамента и подключают к коллектору.

Устройство и схема монолитного фундамента

товарный бетон;
каркас из арматуры;
отмостка (предварительно укладывается дренаж, слой щебня, засыпаются все пазухи, и утепляется отмостка).

Тип фундамента	Способ возведения
монолитные	Простые из бетонной заливки
Монолитные свайно ростверковые конструкции	Армированные с двухслойной обвязкой из арматуры

расценки на кладочные работы

Прочность и надежность конструкции;
долгий срок эксплуатации дома;
равномерно распределяется нагрузка конструкции на фундамент;
можно использовать на пучинистых грунтах;
герметичность швов не допускает размывания фундамента грунтовыми водами.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

Произведите разметку периметра, очистите площадку.
Удалите плодородный слой грунта толщиной 0,3–0,4 м.
Подготовьте песчаную подушку толщиной 20 см.
Уложите дренажные трубы для осушения участка.
Постелите геотекстильную ткань.
Произведите монтаж инженерных коммуникаций.
Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
Установите опалубку по контуру будущего основания.
Уложите двумя слоями листовой пенополистирол.
Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
Выполните монтаж отопительных магистралей.
Проверьте воздухом герметичность теплового контура.
Забетонируйте контур обогрева бетоном марки М400.
Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

Потенциальные проблемы и возможности их предотвращения

Грамотный расчет толщины монолитного фундамента УШП определяет долговечность и устойчивость строения. Массивный вариант вызовет усадку, слишком тонкий станет причиной возникновения трещин и перекоса стен. В случае со сложными грунтами лучше поручить проектирование профессионалам.

Если на участке наблюдается высокий уровень грунтовых вод, при строительстве в межсезонье понадобится тщательное осушение основания. Периметр будущего фундамента окружают траншеей, посредством которой обустраивается дренаж. Усложненные условия подразумевают прокладку дренажных труб и непосредственно под плиту.

При заливке бетона для устройства УШП нужно следить, чтобы растекающийся раствор не давил на опалубку, иначе она повредится, изогнется. Обязательная профилактическая мера – установка в землю по внешнему периметру деревянных опор с шагом в 50 см из распорных брусьев.

При создании армирующего каркаса нужно покрыть металлические стержни слоем раствора минимум 3 см, иначе влага может попасть в железобетонную конструкцию и вызвать преждевременное ее разрушение. Все этапы работы требуют аккуратности и скрупулезности – это залог успеха при строительстве скандинавского плитного основания.

Первым этапом строительства дома является закладка фундамента. При этом главными требованиями, предъявляемыми к основанию, считаются эффективность, надежность и минимальные затраты. Появление на строительном рынке инновационных материалов и технологий позволяет добиваться высоких результатов при решении этого вопроса. Высокими качественными характеристиками обладает УШП фундамент, или, проще говоря, утепленная шведская плита.

Фундамент по технологии утепленная шведская плита

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света.

Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

песок средней крупности;
щебень средней фракции;
геотекстиль;
экструзионный пенополистирол для фундамента толщиной 100 мм;
дренажная труба;
деревянные доски;
арматура;
вязальная проволока;
трубы для устройства коммуникаций;
трубка для устройства теплого пола;
нейлоновые хомуты;
коллектор;
саморезы.

Необходимый инструмент:

штыковые и совковые лопаты;
тачка;
бетоносмеситель;
глубинный вибратор;
виброплита;
нивелир;
шуруповерт;
болгарка;
нож;
гладилка;
метрическая рулетка;
уровень;
ножовка;
молоток;
терка;
кельма;
защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться

Пошаговая схема выполнения работ

Вернуться

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Фундамент «шведская плита» – инновация из Скандинавии

Из скандинавских стран с холодным климатом к нам пришла интересная технология устройства фундамента, предназначенного для сложных грунтов. Называется этот тип «шведская плита» или «утеплённая шведская плита».

Особенностью этого типа основания является скрытие всех инженерных коммуникаций в массиве основания дома, повышенная теплоизоляция и относительная лёгкость его сооружения.

Что такое шведский фундамент?

Фактически он напоминает обычный плитный, «плавающий» фундамент со всеми его достоинствами, но с дополнительными элементами, которые делают основание «шведская плита» практичным и экономичным в долгосрочной перспективе.

Несмотря на то, что само изготовление этого типа основания здания обойдётся дороже строительства обычного монолитного плитного фундамента, со временем его обладатели оценят его способность уменьшать расходы на отопление жилища.

Утеплённое основание не даёт холоду от грунта проникать внутрь помещений через пол, а встроенная в него система водяного обогрева пола первого этажа существенно снижает расходы на отопление дома. Фундамент «шведская плита» применяют обычно при индивидуальном строительстве при высоте здания 3 этажа и меньше.

Шведская плита — технология изготовления

Вот основные этапы сооружения «утеплённой шведской плиты»:

В земле готовится неглубокий котлован, как правило, не глубже 50 см.
На дно котлована насыпается песок, слоем примерно 15 см. Сверху на слой песка укладывается синтетический материал геотекстиль.
По периметру будущего фундамента устанавливаются бортовые элементы из пенополистирола. В процессе сооружения они выполняют функцию несъёмной опалубки, а в дальнейшем — функцию теплоизоляции боковых поверхностей фундаментной плиты.
Прокладываются трубы отопления, канализации, горячей и холодной воды, монтируется дренажная система.
Поверх засыпается 15 сантиметровый слой гравия.
Сверху на гравий укладываются плиты из полистирола (примерно 10 см), затем гидроизоляция и сверху ещё один слой из плит полистирола (также 10 см).
Монтируются трубы (не металлические!), которые будут впоследствии выполнять функцию водяного тёплого пола. В процессе изготовления трубы накачиваются воздухом, чтобы они не были смяты при заливке бетонной смеси.
На подставках монтируется арматурный каркас будущего основания.
Вся конструкция заливается бетонной смесью и после застывания бетона аккуратно шлифуется.

В результате получается монолитное основание для будущего строения. Все инженерные коммуникации спрятаны в монолитном массиве. Выполнена надёжная теплоизоляция от грунта снизу. Готова система водяного тёплого пола, которая равномерно прогревает фундамент и не даёт грунту вспучиваться, а обитателям первого этажа здания предоставляет комфортный пол.

Кстати, верхняя поверхность уже готова, как черновой пол и на неё можно укладывать напольное покрытие первого этажа здания. Вместе с тем, у некоторых специалистов-строителей данный тип фундамента вызывает ряд вопросов:

Как быть в случае, когда нужно заменить или отремонтировать водопроводные или канализационные трубы? Ведь они вмурованы в железобетонный массив.
Как поведёт себя полистирол через 20-30 лет эксплуатации? Не просядет ли? Сохранит ли свои теплоизоляционные свойства?
Достаточно ли сравнительно тонкого (10 см) слоя бетона для надёжности и прочности конструкции? Ведь обычный плитный фундамент имеет толщину 20-30 см.

Однако, опыт Швеции и Финляндии, где дома с подобным типом строят уже не один десяток лет, убеждает нас в том, что в наших, менее суровых климатических условиях, проблем с фундаментом «шведская плита» быть не должно.

Вопросы и ответы

Как укладывать коммуникации под «шведскую плиту»?

Укладывание коммуникаций происходит на этапе заложения песчаной подушки. При этом необходимо будет расположить коммуникации так, как они будут идти в конечном итоге, в уже построенном доме. Это требуется для правильной разметки будущих стен.

Как наиболее лаконично можно реализовать заземление электрического щитка, при использовании данной технологии в фундаменте?

Делается это очень просто – под арматурой проводится стальная полоса, к одному концу которой приварены 3 металлических колышка, которые вбиваются в землю. Второй конец полосы идет непосредственно к электрическому щитку.

В доме будет открытая терраса, как избежать «подмораживания» дома в таком случае?

В таком случае делается термовставка из экструзионного пенополистирола.

За короткий срок передовые технологии проникли в нашу страну, заметно изменили и упростили строительство. «Шведская плита» — одна из новинок последних лет уже прочно вошла в перечень услуг, предоставляемых строительными фирмами по всей стране.

Наряду с традиционным ленточным или свайным фундаментом в их ассортимент входит и шведская плита. Стоимость этой услуги в Москве представлена в таблице ниже.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS: «Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды. Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм

Изыскательные работы, расчет УШП и трассировка местности

Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.

Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.

Полезный совет! Проектирование шведского фундамента лучше проводить с привлечением профессионалов, что позволит избежать множества ошибок при расчете.

После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.

Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность

Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.

Отличия от утепленной шведской плиты

Теплый пол с бетонной стяжкой

С помощью бетона можно сделать очень прочное и надежное основание. Уложить на него теплый пол будет очень просто. Бетонное основание под теплый пол не затрагивает фундамент пола и внешние стены. Он является отдельным элементом.

Для приготовления качественного бетонного основания желательно использовать бетон марки не ниже М150. Если бетонное основание под теплый пол создается в большом помещении промышленной направленности, лучше использовать бетон марки М 300 и выше.

Перед началом работы, необходимо позаботиться о закупке всех необходимых компонентов для будущего бетонного основания. Лучше всего использовать речной песок, в котором содержится минимальное количество различных примесей, благодаря чему созданное бетонное основание будет отличаться особой прочностью. Также потребуется щебень.

Рекомендуем: Особенности тёплого пола из металлопластиковых труб

Бетонное основание для теплых полов – это классический вариант устройства такой системы отопления. Преимуществ бетонной (мокрой) стяжки относительно много. Формируя бетонное основание, одновременно создается:

Качественный теплоизоляционный слой, который исключит большие теплопотери;
Максимально ровная поверхность, демонстрирующая хорошую устойчивость к механическому воздействию;
Система равномерного распределения теплоэнергии.

Зачем нужна подушка под фундамент

Подушка под фундамент — это искусственное основание из гравия, песка, бетона, ж/б блоков, которое не входит в конструкцию фундамента, а заменяет часть грунта под ним. Подушка выполняет ряд функций.

Таблица 1. Функции выполняемые подушкой под фундамент.

Выполняемая функция	Описание
Выравнивание	Должна выравнивать дно траншеи. Необходимо устройство подосновы под сборные и плитные фундаменты. При закладке мелкозаглубленной ленты под невысокие строения такую функцию выполняет слой гравия или даже уплотненного песка
Защита от подвижек грунта	Защищает фундамент от сезонных подвижек грунта. При засыпке слоя песка или гравия на слабые и пучинистые грунты увеличивается несущая способность почвогрунта, чем обеспечивается надежное основание
Дренаж	Препятствует поднятию влаги из почвы в фундамент и отводит дождевые воды в сторону
Защита от морозного пучения	Препятствование выталкиванию фундамента из земли под действием расширяющейся воды
Уменьшение процессов усадки здания	Создает более прочную опору под объектом
Повышение стабильности строения	Особенно ценится в сейсмологически неспокойных районах

Отдельно хотелось бы акцентировать внимание на явлении морозного пучения, от которого и предохраняет более плотная, чем грунт, подоснова. Особенно характерно это явление для глинистых почв

Глинистые грунты зимой промерзают неравномерно, увеличиваясь в объеме до 9%.

Мало того, в течение всей зимы глина подсасывает влагу из нижних горизонтов грунта, еще больше увеличиваясь в объеме. При этом если высокий УГВ, то глина может может вспучиться до десятков сантиметров и поднять дом, автодорогу и даже железнодорожное полотно. В результате такого воздействия морозного пучения фундамент может весной легко пойти трещинами. Спасет от воздействия разрушительных сил подоснова из крупного песка, щебня или пескогравийной смеси, выполняющая амортизирующую и дренирующую функцию.

Действие морозного пучения

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности. До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев.

В процессе разметки определяются:

контуры фундаментной основы;
пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации.

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

Очистку стройплощадки от строительного мусора и растительности.
Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
Формирование уплотненной песчаной подушки толщиной слоя 30 см.
Извлечение грунта по периметру котлована для дренажных магистралей.
Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

Постелите геотекстиль.
Насыпьте щебенку.
Уплотните щебень.
Уложите трубы дренажа.
Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

Выполните монтаж коммуникаций.
Насыпьте слой песка.
Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей.

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

стойкостью к развитию микроорганизмов;
экологической чистотой;
устойчивостью к влиянию влаги.

Укладывайте пенополистирол двумя слоями с перекрытием листов 40-50 см. Применяйте специальный крепеж для фиксации.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

используйте вязальную проволоку для соединения арматуры;
укладывайте арматурную сетку двумя ярусами;
обеспечьте расстояние до теплоизолятора 30-40 мм.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

заливайте бетон 10-сантиметровым слоем;
производите заливку с интервалом не более часа;
применяйте вибратор или плиту для трамбовки бетона.

Увлажняйте поверхность бетона в процессе твердения, закройте основу полиэтиленом для защиты от испарения влаги.

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;

снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.

Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;

по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Фундамент ушп технология. Технология монтажа фундамента с утеплённой шведской плитой

УШП фундамент – технология устройства и конструкция плиты

Надежный фундамент – необходимый элемент любого здания или сооружения. Современные технологии позволяют делать его более дешевым и функциональным. Одним вариантов для частного строительства является утепленная шведская плита (УШП). Она заменяет традиционные свайные и столбчатые конструкции. Применение УШП в фундаменте – технология, позволяющая получить монолитное водонепроницаемое утепленное основание, которое даст возможность в будущем экономить на энергоносителях.

Что такое УШП?

УШП фундамент представляет собой прочный железобетонный монолит, укладываемый на слой теплоизолирующего материала. Эта технология была изобретена и опробована в суровых климатических условиях Скандинавии, где отлично проявила себя. Поскольку отечественный климат не слишком отличается, то шведская плита нашла применение и в России.

В основе шведского фундамента лежит бетонный монолит, равномерно распределяющий давление на поверхность грунта. Расположенный под ним слой утеплителя защищает от промерзания, поэтому он не вспучивается при морозах, не осаживается при оттепелях. Теплоизоляция делает основание надежным, оно не растрескивается весь срок эксплуатации здания, гарантирует гидроизоляцию и надежную опору для стен.

Особенностью является то, что фундамент УШП имеет небольшую глубину, поэтому его можно применять в сложных условиях:

при повышенном уровне грунтовых вод;
на рыхлых, мягких и сыпучих грунтах;
на ненадежных основаниях, которые могут сдвигаться или вспучиваться.

Основные достоинства и недостатки

Технология с применением плиты УШП позволяет выполнить работы самостоятельно без привлечения тяжелой техники. Во многом она схожа с традиционным ленточным основанием, доказавшим свою надежность. При этом УШП фундамент более практичен и имеет множество других достоинств:

Не требуется тяжелая техника для выполнения земляных работ, поскольку для строительства потребуется более мелкий котлован. Для небольших коттеджей их делают вручную.
Монолит, лежащий в основе фундамента УШП, утепляется со всех сторон, под основанием и с боков. Поэтому он не подвержен перепадам температур, что продлевает срок его службы.
При проектировании в монолит сразу включаются инженерные коммуникации, такие как канализация и водопровод, что удешевляет и ускоряет строительство.

УШП обладает универсальными характеристиками, поэтому фундамент можно возводить на любой почве. Ее можно использовать для домов высотой до трех этажей.
Плита является надежным гидроизолятором, что делает здание более долговечным. Она препятствует появлению мостиков холода, поэтому на стенах не появляется конденсат и грибок.
Верхняя поверхность УШП является готовой основой для пола в помещениях. Это удешевляет отделочные работы в здании.
В конструкцию включается армирование и укладка теплых полов, что снижает расходы на строительство, ускоряет отделку помещений, делает отопление более экономичным за счет теплоизоляции.

Как всякая технология шведской плиты имеет и свои минусы, главным из которых считается стоимость такого фундамента. Среди других негативных особенностей отмечают:

Невозможность устройства подвала под домом.
Мягкость теплоизолирующего слоя может приводить к усадке здания, его могут повредить грызуны.
Поскольку технология применяется несколько лет, нет достоверных данных о долговечности утеплителя.
Сложности при строительстве зданий на склонах, ограничение высоты тремя этажами.

Относительно затрат на возведение УШП, деньги на материалы компенсируются возможностью отказаться от тяжелой техники, сделать большую часть работ своими руками. При эксплуатации затраты дополнительно компенсируются за счет теплоизоляции и экономной работы системы отопления.

Конструкция плиты

УШП фундамент — многослойная конструкция в виде пирога, главной частью которой является железобетонная плита. Шведская плита состоит из таких конструктивных элементов:

Дренажная система из гравийной подушки или слоя из смеси гравия и щебня. Она же является демпфером, компенсирующим деформации почвы при ее замерзании и оттаивании. В дренаж монтируется система водоотвода, по которой талые или грунтовые воды будут отводиться от здания.
Геотекстиль, отделяющий дренажную систему от грунта, который может его засорить.
Гидроизоляционный слой отделяющий железобетонный монолит от грунтовых вод.
Сверху укладывается теплоизолирующий материал, в основании и по контуру фундамента, чтобы избежать появления мостиков холода и обеспечить одинаковую температуру всей плиты.
Каркас из толстых стальных прутьев, придающий фундаменту из УШП дополнительное сопротивление изгибающим и растягивающим нагрузкам.
Все виды инженерных коммуникаций прокладываются внутри монолита – силовые и связевые кабели, водопровод, канализация, система теплого пола тоже устраивается на начальном этапе перед заливкой фундамента.
Бетонная плита, на которую будет приходиться вся нагрузка – ее толщина подбирается, исходя из этажности здания и типа грунта. Под несущими стенами или колоннами делаются ребра жесткости.

При расчете толщины фундамента УШП лучше обратиться к проектировщикам, которые учтут тип грунта, марку раствора и другие характеристики, необходимые для успешного осуществления проекта. Слишком тонкое основание рискует треснуть в любой момент под весом здания, а толстое приведет к необоснованным затратам. В зависимости от расчетных параметров, толщина плиты находится в пределах 15-35 см.

Читайте также: Выбор марки бетона для фундамента

Технология изготовления

Строительство основания по современным технологиям требует четкого соблюдения всех условий. УШП фундамент не является исключением, поэтому при его монтаже требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, периодически поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев, каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрические системы в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирольные плиты толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы защитный бетонный слой составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Систему теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму УШП фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически поливать водой.

Читайте также: Как рассчитать сколько нужно бетона на фундамент

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

betonpro100.ru

УШП фундамент: технология

Наиболее подробно описан УШП фундамент производителем экструдированного пенополистирола Технониколь. В инструкции учтены требования СП 21.13330, пожаробезопасности, СанПиН. Однако при самостоятельном изготовлении утепленной шведской плиты имеются нюансы, которые будут рассмотрены ниже.

Какие материалы необходимы для УШП?

Смета теплоизолированной плиты позволит скорректировать бюджет строительства. Поэтому необходимо изготовить ее своими силами, чтобы привезти в пятно застройки все необходимое с минимальными транспортными расходами. Для УШП застройщику понадобятся материалы:

пенополистирол высокой плотности марок XPS, ЭППС либо Carbon ECO SP от Технониколь
L-образные модули такого же качества для несъемной опалубки плиты
арматура для сеток А400 периодического сечения 12 – 14 мм
полиэтиленовая пленка толщиной 0,15 – 0,20 мм
доска обрезная толщиной 4 см
бетон от В25, нормальной проницаемости W4 с морозостойкостью F100
полипропиленовые (P-PE или PEX), полиэтиленовые трубы для контуров обогрева
скотч двусторонний для стыковки полиэтилена
фиксаторы ФС-30 либо ФС-40 для обеспечения нижнего защитного слоя
ГП пластины с шипами для фиксации утеплителя
защитная гофра, в которой укладывается теплый пол
нерудный материал для подстилающего слоя (щебень при высоких грунтовых водах, песок на сухих почвах)
геотекстиль или дорнит

Внимание: Технология подходит для ровных участков с перепадом высот в пределах 1,5 м. УШП фундамент можно строить на глинистых почвах, при высоком УГВ. Однако пылеватые пески придется дополнительно усиливать специальными способами, на торфе необходимо уплотнение грунта вертикальным дренажом с подгрузкой пятна застройки песчаной насыпью.

Конструкция ребристой утепленной плиты

В классическом варианте оснащенный ребрами жесткости, направленными вниз, УШП фундамент имеет следующую схему:

подстилающий слой 40 – 60 см с вмонтированными в него кольцевыми, пристенными дренами
гидроизоляция – два слоя полиэтилена
теплоизоляция – сплошной нижний слой, разряженный верхний пояс с учетом расположения ребер жесткости
армопояса – две сетки из рифленых арматурных стержней + каркасы в ребрах жесткости
коммуникации – вмурованные трубы канализации, ХВС, контуры теплого пола

Внимание: Вся конструкция заливается бетоном, технология позволяет получить теплый пол по грунту без дополнительных затрат на стяжку. За счет ребер жесткости можно снизить толщину плиты в средней части.

Пошаговая инструкция по изготовлению

Технология, по которой изготавливается УШП фундамент, подходит, как для коттеджей круглогодичного проживания, так и садовых, дачных домиков. Это обусловлено тем, что для жилищ в периодическим обогревом для ликвидации морозного вспучивания подошву здания приходится утеплять в любом случае. Для дачи теплый пол обычно оставляют, чтобы помещения нагревались быстрее во время зимнего отдыха. В садовых домах в дополнительном обогреве нет необходимости, так как здание не отапливается, зимой не используется.

Разметка

Технология вынесения натурных осей предельно простая. Необходимо очертить по грунту контуры котлована (+ 2 м с каждой стороны), установить обноски, натянуть по ним шнуры, необходимые для монтажа опалубки. Преимуществом обносок в сравнении с колышками являются:

П-образная конструкция выставляется, нивелируется в горизонтальной плоскости один раз
при необходимости (земляные работы) шнур снимается, позже устанавливается на место без дополнительных регулировок

Внимание: Отступ 2 м необходим для укладки дренов, которыми либо понижается УГВ (кольцевой дренаж), либо удаляется верховодка (пристенный дренаж), неизбежно образующаяся при скоплении верхних дождевых, паводковых вод в техногенных зонах подстилающего слоя.

Подушка фундаментная, коммуникации

Необходимость подстилающего слоя из щебня/песка под УШП фундамент обусловлена факторами:

на плодородном слое запрещено бетонирование конструкций, поскольку после перегнивания органики чернозем неизбежно просядет
щебнем создается отсекающий слой в верхней капиллярной юбке грунта, после чего, становится невозможным подъем почвенных вод к бетонным конструкциям
нерудные материалы не содержат глины, вспучиваться не могут, поверхность основания выравнивается ими по горизонтали

Внимание: Для стеновых материалов вреден контакт с землей, поэтому замена пахотного слоя песком в сочетании с ребрами жесткости позволяет приподнять конструкцию над поверхностью.

Инертные материалы засыпают слоями 10 – 15 см, трамбуют виброплитой. Щебень укладывается без смачивания, песок предварительно увлажняется. Запрещено проливать песчаную подушку из шланга, так как это может привести к размыванию нижних слоев грунта. Чтобы исключить взаимное перемешивание нерудных материалов с землей, котлован выстилается геотекстилем. Периметр подстилающего слоя больше размера жилища на 0,5 – 1 м с каждой стороны.

На этом же этапе необходимо произвести работы, которые сделать позже будет сложнее:

укладка дренов – кольцевой контур, уклон 4 – 7 градусов для самотека, изготавливается из перфорированной щелями гофротрубы в геотекстильном слое

ввод коммуникаций – для канализации выкапывается траншея 0,7 – 1,5 м глубины, для водопровода 1,5 – 2,7 м глубины, укладываются трубы, гильзы, соответственно

Электроэнергия, заземление так же могут заводится в коттедж под землей. Глубина траншеи для силового кабеля 0,7 м, заземление заглубляют на 30 см.

Внимание: Если пропустить 32 – 40 мм трубу водоснабжения внутри 110 мм канализационной трубы, это резко повысит ремонтопригодность системы. Для канализации снаружи коттеджа необходим колодец, изнутри ревизии, люки для прочистки.

Теплоизоляция подошвы

Существует две схемы утепления плавающей ребристой плиты. Торцы могут утепляться изначально L-образными элементами либо оклеиваться пенополистиролом после распалубки. По периметру УШП фундамент теплоизолируется одинаково:

укладка нижнего слоя без зазоров – щели заполняются монтажной пеной либо листы сразу стыкуются клеевым составом

изготовление ребер жесткости – остальные слоя утеплителя укладываются согласно схеме ребер жесткости (ширина от 40 см, проходят под несущими стенами + через 3 м вдоль короткой стены)

В соседних вертикальных рядах разбежка швов обязательна. Плиты экструдера дополнительно фиксируются друг к другу дюбелями с широкими зонтичными головками.

Внимание: Если L-образные элементы монтируются по торцам конструкции сразу, опалубку раздвигают наружу на точно такую же ширину. Чтобы закрепить эти элементы в бетоне, сквозь них пропускают дюбели шляпками наружу.

Армирование, «теплый пол»

Для восприятия растягивающих нагрузок УШП фундамент армируется по следующей схеме:

ребра жесткости – с учетом защитного слоя бетона укладываются каркасы из 10 – 14 мм арматуры, обвязанные 6 – 8 мм прямоугольными хомутами

плита – две арматурных сетки между ребрами жесткости с обвязкой прутков этих пространственных конструкций проволочными скрутками

Внимание: Толщина верхнего защитного слоя должна учитывать диаметр труб контуров теплого пола, которые укладываются на верхнюю сетку. Рекомендуется 5 – 7 см толщина, на которую окажутся утопленными в бетон самые верхние конструкции.

По окончании работ производятся контрольные измерения габаритов плиты, взаимного расположения коммуникаций. Если УШП заказана у сторонних организаций, застройщику должны предоставляться акты скрытых работ.

Бетонирование, гидроизоляция

Рекомендуется заливать плиты без рабочих швов, поэтому время между разравниваем, уплотнением отдельных порций бетона не может превышать 1,5 – 2 часа в зависимости от температуры воздуха. Запрещено перемещать бетон внутри опалубки дальше 2 м, так как это способствует разделению фракций наполнителя.

После начала схватывания (бетон не продавливается пальцем) рекомендуется организовать всей поверхности влажный компресс из опилок, стружки, песка, периодически поливаемого лейкой.

Внимание: Распалубка для гидроизоляции доступных поверхностей возможна на 4 сутки в 30 градусную жару без осадков, 16 сутки при температуре + 10 градусов. Обычно используется обмазка битумными, полимерными мастиками, оклеивание двумя слоями гидростеклоизола.

Технология изготовления теплой УШП плиты достаточно простая в самостоятельном применении. Основное внимание следует обратить на расположение узлов ввода инженерных систем, качеству пенополистирола, бетона. Не рекомендуется композитная арматура, имеющая заведомо низкие характеристики по скорости реагирования на усилия расширения, нежели стальные прутки.

fundamentdomov.ru

УШП фундамент технология

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

Что такое УШП и ее составляющие

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев. Это:

Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.
Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
Слой амортизации. В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Достоинства и недостатки УШП фундамента

Технология УШП фундамента очень распространена в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей, благодаря массе имеющихся преимуществ:

Так как в нашей стране на большинстве территории не очень благоприятный климат и грунт для возведения домов, то такой фундамент способен помочь, так как его можно возводить на любой почве.
Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства.
Основание уже содержит отопительную систему в виде труб с теплой водой, канализацию и водопровод.
Так как плиты обладают высокой энергосберегающей способностью, то они очень экологичны.
С таким фундаментом можно забыть о плесени и сырости в доме, так как фундамент полностью гидроизолирован.
Быстрота возведения. Полностью фундамент может быть готов в промежуток от 3 дней до 2 недель.
В местах стыков не скапливается конденсат, так как отсутствуют температурные швы.

Не существует идеальной технологии строительства фундамента, поэтому и УШП имеет свои отрицательные стороны:

Хорошее качество данного основания повышает и его цену.
Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.
Если вдруг произойдет поломка какой-то коммуникации в фундаменте, то это вынудит к разбору пола и самого фундамента.
Так как в России данная технология еще не очень распространена, то специалистов по возведению фундамента найти очень сложно.

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Пошаговая технология монтажа УШП

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

Важно! Установка УШП фундамента возможна для домов из бруса, строительных плит, кирпича и камня и имеющих не более трех этажей.

Итак, алгоритм работы при установке такого типа фундамента:

В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.
Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки.
Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.
Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему.Создание дренажной системы происходит по такому алгоритму:На дно готовой траншеи сверху на геотекстиль укладывается щебень.Вертикальная установка колодцев из гофрированных труб или гладких.Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу.Траншея поверх труб засыпается щебнем и укрывается геотекстилем.
Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой.Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.
Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме:Первым слоем укладывается пенополистирол, который идет по всему периметру.Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».
Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.
Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах.В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.
Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.
Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.
Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

bouw.ru

технология достоинства недостатки советы мастеров

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.

Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.

Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.

Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Строительные материалы для устройства УШП:

песок средней крупности;
щебень средней фракции;
геотекстиль;
экструзионный пенополистирол для фундамента толщиной 100 мм;
дренажная труба;
деревянные доски;

арматура;
вязальная проволока;
трубы для устройства коммуникаций;
трубка для устройства теплого пола;
нейлоновые хомуты;
коллектор;
саморезы.

Необходимый инструмент:

штыковые и совковые лопаты;
тачка;
бетоносмеситель;
глубинный вибратор;
виброплита;
нивелир;
шуруповерт;
болгарка;
нож;

гладилка;
метрическая рулетка;
уровень;
ножовка;
молоток;
терка;
кельма;
защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.
Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.
Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.

Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.

Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное.
В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.
Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.
Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.
Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.
По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.
Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.

Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.
Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.
После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.

Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.
Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

технология, расчет, минусы утепленной шведской плиты

Фундамент УШП — Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

fundamentclub.ru

Как правильно сделать фундамент с утепленной шведской плитой

Сегодняшнее строительство регулярно насыщается новыми любопытными течениями, способными перевернуть представление о принципах строительства разнообразных объектов. Прогрессируют новейшие технологии и материалы, отвечающие всем современным запросам опытных клиентов, которым всегда необходимо что-то исключительное.

Типичная утепленная шведская плита с утепленным цоколем.

Фундаменты сделанные из утепленной шведской плиты (УШП) на данный момент становятся модными, потеснив традиционные варианты производства аналогичных конструкций. Такого рода технология считается действительно многообещающей и уже захватила внимание и почтение во всём мире.

Основные возможности утепленной шведской плиты

Ключевой принцип шведской плиты состоит в соединении огромного количества возможностей, основной из которых считается сочетание устройства обыкновенной утеплённой плиты и монтажа коммуникаций, особенно, что крайне актуально, системы водяного обогрева пола. Ещё не так давно подобный вариант являл собой достаточно нетривиальную задачу, но, на данный момент работы по разработке подобного богатства стали более ординарными и выполнить их можно более чем оперативно.

Монтаж УШП: этап заливки бетоном.

Таким вот образом, схожий подход обеспечивает монтаж роскошного равномерного пола, подготовленного для предстоящей отделки с уже установленными инженерными системами высочайшего класса надёжности.

Фундаменты сделанные из утепленной шведской плиты (УШП) являют собой новшество в строительстве, благодаря единственной в своем роде осмысленной схеме установки. Строительство такой конструкции относительно нетрудно и подразумевает уложение разнообразных компонентов по слоям, размещение которых желательно принять во внимание при разработке проекта фундамента.

Схема устройства УПШ. Основные компоненты:

Бетон.
Система обогрева пола.
Арматура.
Слой ТехноНиколь.
Щебень.
Песок.
Геотекстиль.
Грунт.
Дренажная труба.
Почва.

Важно принципиально изучить все нюансы и ничего не спутать, так как в конечном итоге все сантехнические узлы обязаны встать на свои подготовленные места, кроме того, необходимо обдумать путь всех водопроводных труб, которые, несмотря ни на что, будут проложены под полом.

Залитая бетоном поверхность УШП.

Кроме того требуется некий теплотехнический расчёт, что позволит найти наибольший и наименьший нагрев, а равно как предсказать температуру, что в конечном итоге окажется на поверхности слоя бетона.

Устанавливаем УШП

Невзирая на замечательные технологические и эксплуатационные характеристики УШП, одними из её основных позитивных черт будут в том числе оперативность и удобство монтажа.

Следовательно описываемый подход на данный момент везде внедряется в практику частного строительства.

Когда вы желаете понять искусство строительства фундамента из шведской плиты, технология тут достаточно понятная и отлично реализуется дальнейший комплекс подходящих действий:

сперва на выбранной площадке снимают определенный объём грунта, что по размеру немного больше, чем габариты будущей стройки;
затем досыпается слой песка в 15 сантиметров, который как следует увлажняют и утрамбовывают;
по всему периметру здания прокладывают дренаж, а потом сеть труб для коммуникаций;
затем идёт гравийный слой, с аналогичной толщиной 15 см, его необходимо выровнять и достигнуть необходимой плотности;
по всему периметру добавляют ключевые бортовые компоненты возводимой постройки, обычно это пенополистирол и опалубка;
далее идёт особый экструдированный полистирол, используемый для теплоизоляции, необходимо уложить два слоя с полной толщиной около 20 см.;
на подставки устанавливают огромное количество арматуры поперечником 12 мм.;
далее монтируют трубы, что будут служить для подогрева пола, в них необходимо с использованием коллектора закачать воздух;
на завершающем шаге все заливается бетоном 10-сантиметровой толщины, а плита потом шлифуется.

Фото поэтапного процесса монтажа утепленной шведской плиты

Подготовка земельного участка.

Выравнивающий слой песка и дренажная труба.

Копаем траншею.

Застилаем землю фундамента тканью.

Засыпка слоя гравия в 15 см.

Гравия много не бывает.

Укладываем бортовые компоненты.

Укладка утеплителя: первый слой.

Второй слой утеплителя фундамента шведской плиты.

Укладка утеплителя завершена.

Монтаж арматуры для плиты фундамента.

Установка арматуры: этап 2.

Установка арматуры: этап 3.

Арматура для шведской плиты фундамента готова.

Монтаж труб для теплого пола.

Прокладка труб продолжается.

Установка труб для теплого пола шведского фундамента завершена.

Подключение труб теплого пола к коллектору.

Заливаем шведскую плиту бетоном с помощью бетононасоса.

Заливка бетоном в самом разгаре.

Бетононасос работает в полную силу.

Для разглаживания поверхности фундамента используется специальный инструмент. Залитая плита отстаивается около 5 часов.

Снимаем опалубку.

Финальный этап монтажа утепленной шведской плиты.

Сколько стоит фундамент с утепленной шведской плитой

Когда вы подумали о том, что фундамент на базе шведской плиты, сама цена на который выйдет значительно выше, чем при использовании традиционных способов, может значительно навредить любому карману, посмотрите на ситуацию с иной стороны.

Инвестируя в подобное мероприятие, вы обретаете долговременную и абсолютно экономную с учетом расхода энергии конструкцию. Такого рода пол сохранит больше всего тепла даже в свирепые морозы, и в дальнейшем вам придётся минимально тратиться на отопление и утепление вашего жилища.

Утепленная шведская плита – удовольствие не из дешевых.

Кроме того, разумеется, что УШП намного более высокотехнологичное решение, с которым нельзя сравнить подавляющее большинство стандартных подходов. Она изготовлена так, что никогда не сыреет и не допускает холод ни на одном фрагменте площади. Кроме того, как результат, мы получаем совершенно ровный пол, уже заранее подготовленный для практически любого настила.

Дренаж утепленной шведской плиты.

И правда, такое решение стоит тех средств, что нужно на него потратить. Расчёт цены такого мероприятия можно реализовать достаточно легко, зная площади возводимой постройки и стоимость главных материалов.

Видео монтажа утепленной шведской плиты

Шведская плита – это не обычный фундамент, а полноценная система чернового пола с встроенной системой отопления. Технология ТехноНиколь демонстрирует, как укладывается фундамент такого типа. УШП – это весьма прочный и энергосберегающий фундамент, при создании которого сразу прокладываются инженерные коммуникации, трубы канализации и монтируется система теплого пола.

Делаем фундамент без посторонней помощи

Вероятно, такой вариант покажется вам действительно интересным, но вы захотите неплохо сэкономить, взяв на себя часть обязательств. Когда вы желаете не тратиться еще раз на строительную бригаду, фундамент по технологии шведской плиты только лишь своими руками реализовать не так трудно, но лишь в том случае, когда вы имеете некий строительный опыт и готовы как следует изучить технологию.

УШП фундамент можно сделать своими руками, но в одиночку это не осилить.

В подобной ситуации нужна точность, так как фундамент не потерпит попыток исправления совершенных ошибок.

Когда такое помещение действительно большое и непременно требует массы замеров, безусловно, куда лучше обратиться к профессионалам, но вот в маленьких домах можно задействовать свои силы.

УШП-фундамент: это мечта теплого дома.

Как следует изучите все рекомендации и не пробуйте дополнить это своим творчеством. Подобная технология — выходец из Скандинавии и не потерпит российского “авось”. Рёбра жёсткости по всему периметру должны по габаритам составлять более 300х300 мм, а ячейка прутка при армировании порядка 200х200 мм. Термоизоляция обязана составлять более 20 см. Применяйте лишь высококачественный бетон с маркой не ниже М350.

Если вы станете неукоснительно выполнять все инструкции, работа потребует у вас от 2-ух дней до недели зависимо от трудоемкости проекта.-

fundament-enc.ru » Утепление

fundament-enc.ru

Что такое ушп фундамент: подробное описание

С целью улучшения технических показателей, снижения затрат, повышения энергоэффективности возводимых объектов, в строительной отрасли внедряются прогрессивные технические решения и технологические приемы. Одна из таких новинок – УШП фундамент, технология возведения которого очень распространена за рубежом. Новый метод сооружения фундаментных основ внедряется при возведении частных домов, коттеджей. Он обладает комплексом преимуществ, однако имеются у утепленной шведской плиты минусы. Рассмотрим конструкцию УШП основы и технологию возведения.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Согласно требованиям, в соответствии с которыми сооружается УШП фундамент, технология предусматривает поэтапное возведение. Основание на небольшую глубину погружается в почву, затрудняя ее замерзание. В результате сохраняется целостность фундамента на грунтах с повышенной концентрацией влаги.

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

утеплить цельную плиту фундамента;
предотвратить образование трещин;
обеспечить благоприятную температуру помещения;
разместить канализационные коммуникации, водопровод, электрокабеля;
сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

размер фундаментной базы;
особенности конструкции;
специфику использования;
схему пространственного армирования;
количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

УШП фундамент – чем вызвана необходимость его обустройства

Несмотря на освоение новых нефтяных месторождений, увеличение объемов добычи твердого топлива и природного газа, цены на указанные энергоносители постоянно растут. Резкое возрастание стоимости невозобновляемых источников энергии затронуло строительную сферу, послужило толчком к созданию энергонезависимых строений. Для уменьшения теплопотерь недостаточно теплоизолировать стены, крышу, оконные проемы. Требуется новый подход.

Плиты при закладке располагают по размеру в зависимости от месторасположения

Он реализован в утепленной шведской плите, которая позволяет:

минимизировать потери тепловой энергии;
создать благоприятные условия проживания;
предотвратить образование сырости, развитие плесени.

Именно с этими моментами связана целесообразность его возведения. Конструктивные особенности УШП фундамента позволяют обеспечить в помещении комфортную температуру, не насыщая дом дорогостоящим оборудованием для обогрева. Утепленная шведская плита гармонично вписывается в концепцию энергосберегающего строения с уменьшенным объемом потребления энергии.

Когда возводят УШП фундамент

Учитывая сложность многослойной конструкции и повышенный объем затрат на ее сооружение, отдают предпочтение утепленной шведской плите, в конкретных ситуациях:

проживание в климатических зонах с пониженным уровнем зимних температур, а также повышенной влажностью почвы в осенний и весенний период. Многослойная конструкция устойчива к морозному пучению, препятствует значительным тепловым потерям;
желание владельца будущего строения отапливать здание нетрадиционным методом – с использованием водяных магистралей обогрева. Они располагаются внутри многослойной фундаментной плиты и передают тепловую энергию от носителя на всю поверхность основания;
строительство здания на проблемных почвах. УШП фундамент можно возводить на любой почве. Многослойная конструкция, усиленная стальной арматуры и залитая прочным бетоном, сооружается на почвах с повышенной концентрацией песчаных частиц, глинистых включений, торфа;
возведение малоэтажных зданий высотой не более 9 м. Прочность бетонной базы обеспечивает устойчивость бревенчатых срубов, строений каркасного типа, а также построек из пустотелых панелей. Для принятия решения, в случае необходимости, следует сделать прочностной расчет.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев

Определяясь с конструкцией фундаментной основы, следует тщательно проанализировать все факторы.

УШП фундамент – преимущества и слабые стороны

Каждая из применяемых в строительной отрасли технологий имеет свои положительные стороны и отрицательные моменты. Не исключение и цельная плита УШП. Рассмотрим ее преимущества и недостатки.

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий. Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

сложность ремонта и доступа к инженерным сетям;
отсутствие в здании с УШП плитой цокольного помещения;
необходимость выполнения проектных работ и тепловых расчетов;
уменьшенная высота фундаментной базы;
проблематичность сооружения фундамента на наклонной площадке;
уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

компоненты для приготовления бетона;
геотекстильная ткань;
листовой пенополистирол;
стальные прутки;
проволока для вязания;
комплект оборудования для обогреваемого пола;
трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

песок и щебень для подушки;
доски для опалубки;
бетономешалка;
лопаты;
правило;
вибратор для бетона;
уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

УШП фундамент – технология возведения

Технология предусматривает выполнение следующих этапов:

Земляные мероприятия.
Обустройство дренажной системы.
Прокладку инженерных сетей.
Сборку опалубки.
Засыпку щебнем.
Укладку теплоизоляции.
Усиление арматурой.
Сборку магистралей обогреваемого пола.
Заливку бетона.

Каждый из этапов имеет свою специфику.

Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

Произведите разметку периметра, очистите площадку.
Удалите плодородный слой грунта толщиной 0,3–0,4 м.
Подготовьте песчаную подушку толщиной 20 см.
Уложите дренажные трубы для осушения участка.
Постелите геотекстильную ткань.
Произведите монтаж инженерных коммуникаций.
Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
Установите опалубку по контуру будущего основания.
Уложите двумя слоями листовой пенополистирол.
Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
Выполните монтаж отопительных магистралей.
Проверьте воздухом герметичность теплового контура.
Забетонируйте контур обогрева бетоном марки М400.
Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

Финансовая сторона вопроса

Определяя общий объем затрат, следует просуммировать все расходы:

цены на стройматериалы;
расходы на транспортировку;
заработную плату рабочих.

Расчет сметной стоимости выполняйте, руководствуясь проектной документацией. Объем затрат зависит в основном от толщины основы и ее площади. Благодаря повышенной теплоэффективности, затраты окупятся в процессе эксплуатации.

Подводим итоги

Специальная публикация нашего портала предназначена для застройщиков, принимающих решение по типу фундаментного основания. Мы постарались популярно ответить на вопросы, какое имеет многослойное основание устройство, что такое УШП фундамент. Энергосберегающая фундаментная основа способна поддерживать комфортную температуру внутри помещения при минимальном объеме затрат на ее сооружение. Самостоятельное возведение многослойной теплоизолированной плиты требует определенных навыков. Помощь специалистов поможет избежать ошибок.

pobetony.expert

УШП фундамент: технология устройства шведской утеплённой плиты

16 Июнь 2020 Стройэксперт Главная страница » Фундамент » Типы и виды

Фундамент УШП

Технология утепленной шведской плиты на примере фирмы Dorocell

Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.

Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь

Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

Принципиальная схема УШП в разрезе

Приведем детальный обзор фундамента утепленной шведской плиты:

Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.
Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.

Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания

Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

эффективного дренажа,
противоморозной защиты,
энергосбережения,
отопления,
комфортного микроклимата,
прокладки коммуникаций,
а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
Незаменимость при возведении построек класса «пассивный дом».

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры. Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения.

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Армирование фундамента УШП своими руками

Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома. Особое внимание необходимо уделить количеству и толщине арматуры:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:

Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:

Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:

Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:

Так же связываем все места пересечения арматуры вязальной проволокой.

По мере проделывания вышеперечисленных работ, получается металлический каркас. Вся конструкция должна быть немного приподнята над последним слоем пенополистирола с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил металл от коррозии, вызываемой воздействием внешней влажной среды. Также арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола, этого можно достичь с помощью пластиковых звёздочек, которые создают необходимый зазор.

После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:

Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.

Отзывы застройщиков и стоимость фундаментов типа УШП

Подавляющее большинство застройщиков, применявших теплоизолированные плитные фундаменты, довольны своим выбором.

В домах, построенных по методике УШП, не бывает сыро. Осадка равномерная и весьма незначительная в абсолютном выражении, поэтому практически не регистрируется. Трещины и другие неприятности встречаются при реализации проектов, на которых были допущены грубые инженерные ошибки (неправильный прочностной расчет, либо неверное определение характеристик грунта).

УШП, в среднем, обходится дороже конвенционных фундаментов, но несколько дешевле УФФ (утепленного финского фундамента). Ориентировочно стоимость термоизолированной монолитной плиты составляет 100 — 115 $/м. кв. Если площадь дома небольшая (менее 80 м. кв.) то удельная цена может возрасти до 130 — 140 $/м. кв. Отдельные организации приводят расценки ушп в виде удельного значения на погонную длину ребра жесткости. Подобные ориентировки менее точны, чем расценки по площади. Впрочем, в любом случае следует сравнивать подрядчиков не по заявленным ими ценам, а по просчету сметы на предоставленный вами проект.

Соответствие

| USB-IF

Программа соответствия USB-IF

Пожалуйста, регулярно просматривайте веб-страницу обновлений соответствия USB-IF для получения последней информации о программе соответствия USB-IF. Обновления могут содержать информацию о требованиях к тестам и / или процедурах тестирования.

Подпишитесь на список рассылки обновлений о соответствии USB-IF, написав по адресу [email protected].

Спецификация универсальной последовательной шины (USB) определяет цели проектирования продукта на уровне интерфейсов и механизмов.Чтобы дополнить спецификацию и обеспечить измерение соответствия реальных продуктов, USB-IF учредил Программу соответствия, которая обеспечивает разумные меры приемлемости. Программа соответствия использует несколько спецификаций тестов вместе с идентификатором теста (TID) для отслеживания и определения критериев тестирования, используемых для оценки продукта. Продукты, прошедшие этот уровень приемлемости, считаются сертифицированными USB-IF и добавляются в Список интегратора и имеют право лицензировать логотипы USB-IF.Список интегратора можно найти здесь. Для получения дополнительной информации о логотипах USB-IF посетите страницу с информацией о лицензии на логотип.

Кроме того, существует ряд технических документов, в которых содержится дополнительная справочная информация о методах тестирования. Эти документы могут помочь понять, как выполнить требования сертификации, но не содержат точного описания требований к тестированию программы соответствия USB-IF. Официальные документы можно найти в библиотеке документов.

Пять способов сертификации

Есть пять способов сертифицировать продукт с помощью USB-IF.

Примите участие в семинаре по соответствию, спонсируемому USB-IF (только для компании-члена USB-IF)
Посетите авторизованную независимую испытательную лабораторию
Примите участие в квалификации USB-IF по программе сходства
Посетите лабораторию совместимости платформ USB-IF (только для компаний-членов USB-IF)
Расположение OEM

* ПРИМЕЧАНИЕ. Все компании, желающие использовать логотипы USB-IF на своих продуктах, должны иметь действующее лицензионное соглашение о товарных знаках USB-IF в файле USB-IF, а продукт должен быть сертифицирован.

Примите участие в семинарах по соответствию, спонсируемых USB-IF

USB-IF Compliance Workshops – это мероприятия только для участников, которые регулярно проводятся для продвижения разработки USB-продуктов, проверки соответствия продукта спецификациям USB, помощи в налаживании взаимодействия между производителями USB-продуктов и обеспечения совместной работы периферийных USB-устройств. Наша цель – устранить проблемы совместимости за счет надлежащего внедрения USB-продуктов.

Семинары по соблюдению требований

проводятся примерно раз в квартал в отелях в разных местах и обычно длятся пять дней.USB-IF предоставляет специальные испытательные группы, которые проводят тесты, разработанные для Программы соответствия. Также запланированы частные тестовые сеансы между поставщиками системы и поставщиками периферийных устройств. Во время этих тестовых сессий поставщики подтверждают, что их продукты хорошо работают вместе. По завершении семинара комитет по соответствию USB-IF оценивает все данные испытаний на полноту и соответствие. По завершении оценки всех участников USB-IF уведомляет каждого поставщика о результатах тестирования.

Для получения дополнительной информации о текущих семинарах посетите нашу страницу «События».

Посетите авторизованную независимую испытательную лабораторию

USB-IF имеет несколько авторизованных независимых испытательных лабораторий (ITL), расположенных по всему миру. У всех тестовых лабораторий разные возможности тестирования. Каждая испытательная лаборатория уполномочена USB-IF на тестирование определенной технологии USB и набора функций. Чтобы просмотреть список авторизованных независимых тестовых лабораторий и их возможностей тестирования, перейдите по указанной здесь ссылке.

Для посещения испытательной лаборатории поставщик должен сначала зарегистрировать свой продукт с помощью USB-IF. USB-IF собирает различные регистрационные данные для классификации продукта и обеспечения проведения соответствующего тестирования. После того, как будут даны ответы на все вопросы регистрации и будет представлена соответствующая документация, поставщик сможет выбрать МРЖО, способную тестировать тип продукта, классифицированный по регистрационной информации. Вам, Администрации ITL и USB-IF будет отправлено электронное письмо с подтверждением выбора ITL и регистрации.После того, как Продукт был принят для тестирования ITL, ему будет присвоен идентификатор теста (TID).

На этом этапе продавцы и ITL несут ответственность за согласование цен и установление даты тестирования. USB-IF больше не используется до тех пор, пока ITL не представит тестовые данные для проверки USB-IF. После того, как USB-IF проверит данные тестирования, поставщику будет отправлено электронное письмо с указанием результата тестирования и того, прошел ли продукт сертификацию.

Обратите внимание: только указанные лаборатории имеют право проводить тестирование на соответствие стандарту USB-IF.Не указанные ниже местоположения спутниковых лабораторий не имеют права проводить какие-либо сертификационные испытания USB-IF.

С дополнительными вопросами относительно процесса сертификации ITL обращайтесь по адресу [email protected].

Чтобы зарегистрировать продукт для тестирования, пожалуйста, войдите и зарегистрируйтесь здесь.

Участие в квалификации по сходству

Если продукты очень похожи, тестирование одного продукта может позволить добавить другие похожие продукты в Список интегратора без повторного тестирования.Если существуют какие-либо «существенные различия» между продуктами, требуется тестирование каждого из них. Определение «существенных различий» иногда является спорным, и окончательное решение является обязанностью комиссии по обзору соответствия (CRB), которая отчитывается перед советом директоров USB-IF. По мере того, как будут приняты решения о «существенных различиях», здесь будут перечислены практические правила. Конечная ответственность за то, чтобы различные модели продукции не имели «значительных отличий» от протестированных образцов продукции, лежит на каждом производителе.Аудиты USB-IF, которые выявляют несоответствия между поставляемым продуктом и протестированными образцами, могут быть причиной необходимости повторного тестирования, отзыва сертификата и / или судебного иска. Права компаний на использование логотипа USB-IF изложены в Лицензионном соглашении по использованию логотипа.

Чтобы принять участие в программе «Квалификация по сходству» или получить дополнительную информацию о программе, перейдите по указанной здесь ссылке.

Посетите лабораторию взаимодействия платформ USB-IF (PIL)

При разработке программ соответствия USB-IF использует лабораторию совместимости платформы USB-IF в качестве начальной лаборатории для разработки плана сертификации и соответствия.Продуктам, которые раньше внедряют новые стандарты USB, рекомендуется посещать лабораторию совместимости платформ USB-IF для тестирования на соответствие.

Договоренности OEM

Если ваша компания покупает и перепродает под названием вашей компании продукты, которые в настоящее время находятся в Списке интеграторов под названием компании вашего поставщика, можно добавить эти продукты в Список интеграторов под именем вашей компании без повторного тестирования. Для этого ваш поставщик должен отправить онлайн-форму подтверждения идентичности продукта для вашего OEM-соглашения.Подавать заявку может только основной представитель USB-IF компании-поставщика. Помните, что требования к компании по отображению логотипа USB на своей продукции:

Продукты должны быть указаны в Списке интеграторов под названием этой компании.
Компания должна подписать лицензионное соглашение на товарный знак USB-IF.

Оба эти требования должны быть выполнены, прежде чем ваша компания сможет использовать логотип вместе с вашими продуктами.

Основной представитель USB-IF компании-поставщика может заполнить форму запроса, расположенную здесь.

Спецификация кабеля и разъема USB Type-C®

Спецификация кабеля USB Type-C

^®

В связи с постоянным успехом интерфейса USB существует потребность в адаптации технологии USB для обслуживания новых вычислительных платформ и устройств, поскольку они имеют тенденцию к меньшему, более тонкому и легкому форм-факторам. Многие из этих новых платформ и устройств достигают точки, когда существующие USB-розетки и вилки препятствуют инновациям, особенно с учетом относительно большого размера и ограничений внутреннего объема USB-разъемов версий Standard-A и Standard-B.Кроме того, по мере развития моделей использования платформ требования к удобству использования и надежности повышались, а существующий набор USB-разъемов изначально не был разработан для некоторых из этих новых требований. Эта спецификация предназначена для создания новой экосистемы USB-коннекторов, которая отвечает растущим потребностям платформ и устройств, сохраняя при этом все функциональные преимущества USB, которые составляют основу для этого самого популярного межсоединения вычислительных устройств.

ЛИЦЕНЗИЯ С ОГРАНИЧЕННЫМИ АВТОРСКИМИ ПРАВАМИ

Порт USB 3.0 Организаторы предоставляют условную лицензию на авторские права в соответствии с авторскими правами, закрепленными в Спецификации кабеля и разъема USB Type-C ^®, на использование и воспроизведение Спецификации с единственной целью и исключительно в той мере, в какой это необходимо для оценки того, применять ли Спецификацию. в продуктах, соответствующих спецификации. Без ограничения вышеизложенного, использование Спецификации с целью подачи или изменения любой патентной заявки для таргетинга на Спецификацию или совместимые с USB продукты не разрешается.За исключением данной явной лицензии на авторское право, не предоставляются никакие другие права или лицензии, включая, помимо прочего, какие-либо патентные лицензии. Для получения любых дополнительных лицензий на интеллектуальную собственность или лицензионных обязательств, связанных со Спецификацией, сторона должна подписать Соглашение об использовании USB 3.0. ПРИМЕЧАНИЕ. Используя Спецификацию, вы принимаете эти условия лицензии от своего имени и, в случае, если вы делаете это как сотрудник, от имени своего работодателя.

USB Type-C

^® Ключевые сообщения

Тонкий и гладкий разъем, адаптированный к дизайну мобильных устройств, но достаточно прочный для ноутбуков и планшетов
Обладает изменяемой ориентацией штекера и направлением кабеля.
Поддерживает масштабируемую мощность и производительность, чтобы обеспечить соответствие вашего решения требованиям завтрашнего дня.

USB Type-C

^® и USB-C ^® являются зарегистрированными товарными знаками USB Implementers Forum.

USB Type-C

^® Программа соответствия

Спецификацию USB Type-C ^® можно найти в библиотеке документов. Теперь доступно тестирование USB Type-C ^®. Для получения дополнительной информации о тестировании USB Type-C ^® посетите раздел соответствия USB Type-C. Информацию о том, как зарегистрировать продукт для тестирования, можно найти здесь.

Помимо прохождения тестирования на соответствие USB-IF и включения продуктов USB Type-C ^® в список интеграторов, компании, желающие использовать сертифицированные логотипы USB, должны иметь действующее лицензионное соглашение на товарный знак USB-IF.Все примеры реализации и эталонные конструкции, содержащиеся в этой Спецификации, включены как часть ограниченной патентной лицензии для тех компаний, которые подписывают Соглашение об использовании USB 3.0.

USB Type-C

^® Язык, продукт и руководство по упаковке

Руководство по использованию языка и упаковки кабеля и разъема USB Type-C ^® можно загрузить здесь.

Скромный USB-порт обеспечивает обучающую поддержку автономным семьям, поскольку Endless OS Foundation выпускает Endless Key

The Endless Key – это решение, специально созданное для этих студентов и их семей в качестве автономного ресурса, пока они ждут решения широкополосной связи для всех, появление которого может занять до десяти лет.Key – это высокопроизводительный USB-накопитель, предназначенный для обеспечения надежной, универсальной и безопасной цифровой среды обучения с высококачественными и увлекательными учебными материалами, ресурсами и приложениями, к которым студенты могут получить доступ в автономном режиме (без Интернета), использующих компьютеры Mac или Windows. .

«Проект Endless Key обеспечивает немедленное и практическое решение проблем отставания со сбалансированным и полным образованием в условиях закрытия школ из-за пандемии», – сказал Роб Маккуин, генеральный директор Endless.«Мы гордимся тем, что можем поделиться своим опытом преодоления этих препятствий вместе с организациями мирового уровня в рамках этого первого в истории сотрудничества, которое обеспечит столь необходимый автономный доступ к высококачественному контенту в 2020 учебном году».

64-гигабайтный Endless Key содержит ведущие учебные материалы, такие как Blockly, Khan Academy, PhET, Sikana и Ubongo, через платформу Learning Equality Kolibri, а также программу чтения Kiwix, которая предоставляет доступ к автономной Википедии с возможностью поиска. Ключ также включает одобренную родителями и преподавателями Endless OS, с игровой площадкой для взлома, позволяющей детям изучать цифровые навыки в безопасной и автономной среде, забавными играми, которые учат вас программировать, и приложениями с открытым исходным кодом для продуктивности и творчества, такими как LibreOffice, аудио , графические и видеоредакторы и многое другое.

Этот первый в истории USB-проект первоначально будет бесплатно распространять 500 Endless Keys среди учащихся и их семей в школах с ограниченными ресурсами в США. Ключи также доступны на Amazon по цене для тех, кто может их себе позволить. Мы ищем новых партнеров для присоединения к инициативе Endless Key, и по мере появления нового контента он будет включен в будущие обновления Key.

О Endless OS Foundation

Основанная в апреле 2020 года, Endless OS Foundation является некоммерческой организацией 501 (c) (4), ориентированной на повышение цифровой грамотности, расширение доступа к цифровой экономике и предоставление сообществам учебных ресурсов мирового класса в нужде.Используя партнерские отношения с ведущими образовательными организациями и организациями, занимающимися непрерывным обучением, Endless OS Foundation стремится удовлетворить технологические потребности недостаточно обслуживаемых и неподключенных сообществ, делая обучение интересным и безопасным для всех с помощью растущего мира контента, игр, инструментов для развития навыков и Бесконечная ОС. Узнайте больше на www.endlessos.org .

About Learning Equality

Learning Equality, некоммерческая организация в области образовательных технологий, 501 (c) (3), стремится дать возможность каждому человеку в мире реализовать свое право на качественное образование, поддерживая создание, адаптацию и распространение открытых образовательных ресурсов и создание вспомогательных бесплатных инструментов для инновационной педагогики.Узнайте больше здесь: https://learningequality.org.

Общие сведения о Common Sense

Common Sense – ведущая некоммерческая организация, деятельность которой направлена на улучшение жизни детей и семей путем предоставления достоверной информации, образования и независимого голоса, необходимых им для процветания в 21 веке. Узнайте больше на commonsense.org и их новом сайте онлайн-обучения www.wideopenschool.org

Ссылки по теме
https://www.endlessos.org/key
https: // www.amazon.com/dp/B08JZHVNK7

SOURCE Endless OS Foundation

Ссылки по теме

http://www.endlessos.org

Послегарантийное обслуживание HPE Foundation в течение 2 лет, обслуживание на следующий рабочий день, USB-ленточный массив 1U

Постгарантийное обслуживание HPE Foundation в течение 2 лет, обслуживание ленточного USB-массива 1U на следующий рабочий день | Магазин HPE в Швеции

connect.hpe.com/visitor/v200/svrGP

2048

d6547807cf984896b000ad5232552b28

этрак.ext.hpe.com

secure.p01.eloqua.com/visitor/v200/svrGP

2048

10831b2db3a34b9ea5863b752a46bfad

C_EmailAddress, C_FirstName, C_LastName, C_BusPhone, C_Company, C_Address1, C_Address2, C_City, C_Zip_Postal, C_State_Prov, C_Country, C_Number_of_Employees1, C_Email_Opt_In1, C_Estimated_Budget1, C_Industry1, C_Language1, C_Lead_Source ___ Most_Recent1, C_Mail_Opt_in1, C_Mobile_Opt_in1, C_Phone_Opt_in1, C_MobilePhone, C_Timeframe_to_Buy1, C_Response_Type1, C_Purchase_Role1, C_Contact_Me_Request1 , КонтактыIDExt

* Рекомендуемая розничная цена – цена, рекомендуемая реселлером.Цены могут отличаться в зависимости от местного торгового посредника. Цены, указанные местными торговыми посредниками в кавычках, могут отличаться. Показать больше Показывай меньше

https://connect.hpe.com/e/f2?nocache

Наша система не смогла подтвердить, что ваш адрес действителен, и не может найти рекомендуемую альтернативу. Настоятельно рекомендуется отредактировать адрес и попробовать еще раз. Вы также можете продолжить ввод адреса, если уверены, что он правильный.

правда

addalertattachmentbookmarkbrand markcalculatorcalendardownnextcaret-nextcartchatcheckmarkplaycloseconfigurecontactcost savingscredit карта securitycriticalcycledeliverdirectionsadd documentPDF documentdownduplicateeditexpansionfast forwardfilterfoldergridhost maintenanceinternal storageIT transformationlanguagelikedownnextnextpreviouslistlockmailmanagement softwarelocationmarket growthmemorymoneynextnotificationokoperating systemperformanceGoogleGooglepower supplypreviousprintprocessor + memoryprocessorresetreturnsavescorecardsearchdownserviceFacebookLinkedinLinkedinTwitterYoutubespinnerstandardssubtractsupporttrashtreeupuservirtual machinewarning

Изображение может отличаться от реального продукта

Услуга HPE Foundation Care состоит из комплексных аппаратных и программных услуг, направленных на повышение доступности вашей ИТ-инфраструктуры.Технические ресурсы Hewlett Packard Enterprise (HPE) обеспечивают поддержку и работают с вашей ИТ-командой, чтобы помочь вам решить проблемы с оборудованием и программным обеспечением HPE и некоторых сторонних продуктов.

Для аппаратных продуктов, на которые распространяется HPE Foundation Care, услуга включает удаленную диагностику и поддержку, а также ремонт оборудования на месте, если это необходимо для решения проблемы. Для подходящих аппаратных продуктов HPE эта услуга может также включать базовую поддержку программного обеспечения и совместное управление вызовами для выбранного программного обеспечения сторонних производителей.Свяжитесь с HPE для получения дополнительной информации и определения того, какие программные продукты могут быть включены в покрытие вашего оборудования. Для программных продуктов, на которые распространяется HPE Foundation Care, HPE предоставляет удаленную техническую поддержку и доступ к обновлениям и исправлениям программного обеспечения. Включены обновления для выбранных сторонних программных продуктов, поддерживаемых HPE, поскольку они предоставляются производителем исходного программного обеспечения.

Кроме того, HPE Foundation Care обеспечивает электронный доступ к информации о связанных продуктах и поддержке, позволяя любому члену вашего ИТ-персонала найти эту коммерчески доступную важную информацию.Для продуктов сторонних производителей доступ предоставляется при наличии информации от оригинального производителя.

Вы можете выбрать один из набора уровней реактивной поддержки в соответствии с вашими бизнес-потребностями и производственными потребностями.

Варианты уровня обслуживания HPE Foundation Care: указанные ниже варианты HPE Foundation Care зависят от продукта. HPE предоставит функции поддержки оборудования для покрываемых аппаратных продуктов и функции поддержки программного обеспечения для покрытых программных продуктов.

Окна покрытия поддержки оборудования и время ответа будут применяться к покрываемым аппаратным продуктам, а окна покрытия поддержки программного обеспечения и время ответа будут применяться к покрытым программным продуктам.

Все окна покрытия зависят от наличия мест. Право на участие в программе может отличаться. Обратитесь в местное торговое представительство HPE для получения подробной информации о доступности услуг и соответствии продуктов.

Независимо от вашего периода покрытия, об инцидентах с покрываемым оборудованием или программным обеспечением можно сообщать в HPE по телефону или через веб-портал, если они доступны на местном уровне, или в виде автоматического сообщения об оборудовании через решение HPE для электронной удаленной поддержки 24 часа в сутки, 7 дней неделя.

Для продуктов, подпадающих под действие Foundation Care, HPE предлагает три различных уровня обслуживания:
• Услуга HPE Foundation Care NBD
• Круглосуточная услуга HPE Foundation Care
• Услуга HPE Foundation Care CTR

Показать больше Показывай меньше

Артикул № HB0V2PE

{“baseProduct”: {“productID”: “HB0V2PE”, “productName”: “Послегарантийное обслуживание HPE Foundation в течение 2 лет на следующий рабочий день, обслуживание USB-ленточного массива 1U”}, “navigationList”: [“Услуги и поддержка”, “Технологии Услуги »,« Обслуживание оборудования »,« Постгарантийное обслуживание HPE Foundation Care NBD только 2 года »,« Послегарантийное обслуживание HPE Foundation в течение 2 лет на ленточный массив USB 1U на следующий рабочий день »],« cartDetail »: {}, “productInfo”: [{“productInfo”: {“amount”: “1”, “productID”: “HB0V2PE”, “productName”: “Послегарантийное обслуживание HPE Foundation в течение 2 лет на следующий рабочий день, обслуживание ленточного массива USB 1U»}} ]}

Дополнительная информация

Основные характеристики

Для продуктов, на которые распространяется Foundation Care, HPE предлагает три различных уровня обслуживания:

HPE Foundation Care NBD Service

HPE Foundation Care 24×7 Service

HPE Foundation Care CTR Service

* Цены могут отличаться в зависимости от местного торгового посредника.

Найдите то, что ищете?

Нужна помощь в поиске подходящего продукта для вашего бизнеса?

Наши эксперты по продуктам будут рады поговорить с вами, чтобы найти продукты и услуги, которые открывают новые возможности и решают проблемы вашего бизнеса.

Продолжить покупки

HB0V2PE

Для сравнения можно добавить не более 4 элементов.

Softing представляет интерфейс USB FFusb для FOUNDATION Fieldbus

30 ноября 2008 г.
Softing Inc.

Softing анонсировала интерфейс USB FFusb для FOUNDATION Fieldbus

30 ноября 2008 г. – Softing анонсировала FFusb, устройство интерфейса USB для сетей FOUNDATION Fieldbus h2.FFusb – это первый в мире интерфейсный модуль USB, который обеспечивает доступ к полевым устройствам h2 через интерфейс USB настольного или портативного компьютера. Традиционно конфигурация и параметризация полевых устройств выполняются центральной системой управления. Этот подход постепенно дополняется современными и новыми компьютерными технологиями. Например, современные ноутбуки с присущей им портативностью предлагают преимущество выполнения параметризации устройства и немедленной диагностики непосредственно в полевых условиях.Это значительно сокращает время, необходимое для ввода в эксплуатацию и устранения неполадок сети. В то же время традиционное решение PC Card для ноутбуков было заменено гибкой технологией интерфейса USB, которая сочетает в себе высокую пропускную способность с простым механизмом обмена данными. Новый FFusb от Softing основан на этой прогрессивной технологии и используется для непосредственного конфигурирования и параметризации полевых устройств h2. Первоначальный выпуск интерфейсного модуля FFusb будет включать задокументированный API, обеспечивающий тесную интеграцию с инструментом конфигурации или системой управления. О компании Softing В области промышленной автоматизации компания Softing специализируется на технологии полевых шин и зарекомендовала себя как ведущий мировой партнер в области сетевых систем автоматизации и решений управления. Softing предоставляет клиентам ключевую технологию для соединения устройств, элементов управления и систем с ведущими коммуникационными технологиями. В области технологии полевых шин Softing является экспертом мирового уровня в области FOUNDATION fieldbus, PROFIBUS и CAN / CANopen / DeviceNet. Широкий спектр знаний компании включает решения для протоколов OPC, FDT и Ethernet в реальном времени, таких как PROFINET IO, EtherNet / IP и Modbus / TCP.Многие продукты и услуги, разработанные Softing с момента основания компании в 1979 году, стали эталонными стандартами во всем мире. Кроме того, Softing зарекомендовала себя как поставщик сложных диагностических инструментов для систем fieldbus.

Перейти на сайт Softing Inc.
Узнать больше

IoT, объединение блокчейнов в USB-устройстве

(phipatbig / Shutterstock)

Как только вы разобрались с технологией блокчейна, добавляется еще один уровень абстракции и полезности: подключение к оборудованию plug-and-play, которое позволяет устройствам Интернета вещей обрабатывать транзакции блокчейна.

Filament, разработчик аппаратного и программного обеспечения блокчейнов для предприятий и промышленного Интернета вещей, на этой неделе представила USB-устройство, позволяющее существующим устройствам, оснащенным USB-портом, безопасно выполнять транзакции в блокчейне. Подход направлен на использование преимуществ повсеместных подключений для внедрения технологии блокчейн в установленную базу оборудования.

«Сегодня у многих организаций есть машины, устройства и оборудование, рассчитанное на срок службы не менее десяти лет», – сказала генеральный директор Filament Эллисон Клифт-Дженнингс.Устройство Blocklet USB «обеспечивает гораздо более быструю отправную точку, позволяя этим существующим устройствам становиться более ценными, позволяя им общаться и совершать сделки друг с другом, а также с автоматизированными системами на основе смарт-контрактов».

Возможность распределенного блокчейна позволяет промышленным устройствам Интернета вещей независимо обрабатывать и записывать транзакции. Наряду с распространением технологии блокчейн, USB-накопитель предназначен для таких приложений, как поддержание цепочки поставок в нескольких сетях поставок.

Чип распределенной цепочки блоков и USB-устройство

Filament используют открытые протоколы для обработки транзакций. Следовательно, чип Blocklet может изначально обмениваться данными с несколькими реестрами цепочки блоков.

Filament, Рино, Невада, заявила в понедельник (14 мая), что ее USB-устройство с цепочкой блоков основано на чипе «Blocklet», выпущенном ранее в этом году. USB-устройство включает микроконтроллер, флэш-память и 72-битный ключ шифрования.

Filament заявила, что USB-устройство Blocklet будет доступно для бета-тестирования и пилотных проектов в июне.

Интерфейс блокчейна Интернета вещей относится к небольшому, но постоянно растущему списку платформ, предназначенных для интеграции цифровых регистров с растущими промышленными развертываниями Интернета вещей. IBM (NYSE: IBM) также объединила технологии через платформу, которая связывает данные устройств IoT с частными реестрами цепочек блоков. Внедрение компании Watson позволяет партнерам получать доступ к данным Интернета вещей без централизованного управления.

Наряду с управлением цепочкой поставок IBM нацелена на корпоративные приложения, такие как децентрализованные периферийные вычисления и отслеживание деталей, находящихся на гарантии, для планового обслуживания.

В прошлом году IBM и партнер по транспорту и логистике Maersk (CPH: MAERSK-B) заявили о создании первой «трансграничной» платформы цепочки поставок, основанной на блокчейне.

Связанные

Об авторе: Джордж Леопольд

Джордж Леопольд писал о науке и технологиях более 30 лет, уделяя особое внимание электронике и аэрокосмической технике. Ранее он работал исполнительным редактором Electronic Engineering Times. Леопольд является автором книги «Расчетный риск: сверхзвуковая жизнь и времена Гаса Гриссома» (Purdue University Press, 2016).

5 главных преимуществ монитора USB-C

Скорее всего, вы уже до некоторой степени знакомы с типом подключения USB-C ™. Будь то ваш телефон или ноутбук, этот тип становится все более распространенным и все больше соответствует новым тенденциям в технологиях. Преимущества монитора USB-C в первую очередь связаны с эффективностью и производительностью, чтобы помочь потребителям максимально эффективно использовать свои дисплеи. В частности, они могут помочь сократить беспорядок в шнурах или передачу данных низкого качества – две проблемы, о которых любой, кто знаком со старыми технологиями, вероятно, слишком хорошо знает.Они также объясняют, почему переход на USB-C неуклонно растет вместе с темпами распространения.

Чтобы помочь вам лучше понять, почему этот тип подключения преобладает, мы рассмотрим пять основных преимуществ добавления дисплея USB-C в ваш набор мультимедиа. Они включают в себя следующие возможности:

1. Передача видео, данных и питания с помощью одного кабеля

2. Подключение и питание ноутбуков и устройств USB-C без адаптера

3. Меньше, удобнее -используйте тип подключения

4. Удобная зарядка других внешних устройств

5. Это стандарт для большинства новых устройств

Но сначала давайте подробно рассмотрим, что это за технология и откуда она взялась.

Почему USB-C?

По мере того, как использование USB-C соединений становится все более распространенным, ожидания также изменятся. Спрос на более эффективную передачу данных и мощности растет с развитием новых технологий. Это включает в себя более производительные устройства, которые нам нравятся, которые, в свою очередь, требуют повышения мощности и эффективности.

За последние несколько лет технологические изменения произошли еще более быстрыми темпами, чем когда USB-C был представлен в 2014 году. И, по мнению большинства экспертов, USB-C не исчезнет в ближайшее время. Это технология, которую мы должны планировать использовать в наших периферийных устройствах в какой-то момент, вне зависимости от того, вносим ли мы изменения сейчас или позже. С момента своего появления USB-C становится все более распространенным и выступает в качестве консенсусной замены для целого ряда устаревших портов. Некоторые из них могут быть более знакомыми, чем другие, например, почти повсеместный USB-тип A, который большинство из нас все еще использует для различных целей, или USB-тип-B, связанный с такими устройствами, как внешние жесткие диски.

Что такое USB 3.1

USB 3.1 – это последнее поколение USB-C. Он значительно более эффективен, чем его предшественники, и включает в себя ряд функций, которые ранее были распределены между несколькими нишевыми утилитами. Это подводит нас к первому преимуществу монитора USB type-C – скорости передачи – и самой важной причине, почему новое соединение так быстро развивалось. Это также большая причина того, что он все больше и больше используется в отрасли.

5 основных преимуществ использования монитора USB-C

1.Передача видео, данных и питания с помощью одного кабеля

USB-C Влияние на то, как мы все используем наши смарт-телевизоры и устройства, существенно. Есть большие преимущества для потребителей и их повседневной жизни, в частности, объединение нескольких шнуров – питания, данных и специализированных типов – в один шнур.

Кроме того, новейшие соединения USB type-C, в настоящее время принадлежащие к поколению 3.1 с выпуском 3.2, который планируется выпустить позже в 2019 году, могут обеспечивать передачу данных со скоростью 10 гигабит в секунду (Гбит / с) и стабильную подачу мощности до 100 Вт.Это намного выше нормальной мощности по сравнению с предыдущими стандартами зарядки USB, которые могли работать только с совместимыми устройствами и давали только 2,5 Вт.

Это еще не предел производительности с USB-C, благодаря мощной технологии и портам Intel® Thunderbolt 3. Это помогает повысить потенциал типа C для скорости передачи данных с 10 Гбит / с до 40 Гбит / с и поддерживает несколько устройств.

Помимо обеспечения высокого качества вывода, эти функции в совокупности делают дисплей USB-C более портативным и более удобным для использования в большинстве случаев.

Более глубокие последствия для мультимедиа

Thunderbolt 3 обеспечивает доступ как к сигналам PCI Express (PCIe), так и к сигналам DisplayPort, а встроенные альтернативные режимы гарантируют, что USB-C предоставляет все необходимое для высококачественной потоковой передачи. Альтернативные режимы – это предпочтительный в отрасли термин для обозначения совместимости, и этот термин описывает, какие типы данных может обрабатывать USB-C. С альтернативными режимами и правильным подключением вы действительно можете выводить HDMI, DisplayPort, VGA и множество других поддерживаемых форматов.

По сути, монитор USB type-C готов поддерживать высококачественные изображения прямо из коробки.И если вы предположили, что вас покрывают аудио, значит, вы тоже в выигрыше. Но вы, возможно, не догадались, что вы даже можете использовать порт USB-C в качестве специального разъема для наушников. Вы можете просто использовать свою устаревшую пару с адаптером или взять новые наушники USB-C.

2. Подключайте ноутбуки и устройства USB-C без адаптера

Легкий доступ к самым современным устройствам – еще одно неоспоримое преимущество монитора USB-C. Зачем вам хранить лишние шнуры и адаптеры, если в этом нет необходимости? Это большой плюс для офисов и общественных мест, где важен быстрый и легкий доступ.

Это также сокращает расходы на аксессуары, потому что ваши периферийные устройства зависят только от одного типа ввода / вывода, а не от полдюжины или более. Это означает, что нужно покупать меньше адаптеров, чтобы их можно было разместить на рабочем месте.

Но если он вам действительно нужен, будь то для старых устройств или других выходных форматов, небольшой размер USB-C не займет место в вашем ящике. Вместо того, чтобы собирать множество необходимых адаптеров или негабаритный концентратор, вы можете покрыть большую часть своих баз с помощью компактного многопортового адаптера USB-C.

Как и в случае с переходными дисками USB-C, они намного меньше, чем у технологий последнего поколения или эквивалентов USB-A. В зависимости от того, к каким портам вам чаще всего нужен доступ, существует ряд компактных конструкций.

3. Меньший по размеру, более простой в использовании тип подключения

Любой, кто познакомился с компьютерами до появления USB-C, вероятно, оценит этот новый формат, как только привыкнет к нему. Первое изменение, которое вы заметите, – это меньший размер по сравнению с устаревшими портами, такими как USB type-A или неправильно названными микро вариантами с их негабаритными задними панелями.

USB-C меньше, чем предыдущие поколения, и его гораздо проще использовать для всего, что требует регулярного подключения и отключения. Это во многом благодаря более удобной физической конфигурации.

USB-C достаточно мал, чтобы его было удобно использовать со смартфоном или планшетом, но достаточно мощный для ряда других одновременных функций. Это помогает сократить планирование и проектирование, которые ранее требовались из-за отсутствия стандартизации портов. Чтобы проиллюстрировать только один из наиболее важных способов, которыми он помогает, универсальный USB-C потенциально сокращает с полдюжины или более необходимых портов на устройстве до одного или двух.

Быть маленьким тоже важнее, чем вы думаете. Очень важно, как разработчики и дизайнеры могут теперь приступить к стандартизации портов для гораздо более широкого диапазона продуктов. В целом, монитор с USB-портом C следует самым современным тенденциям в технологиях и обеспечивает больший комфорт в использовании. Это также снижает нагрузку на ваше пространство, сводя к минимуму количество кабелей, соединений и необходимости в аксессуарах.

Реверсивный

Еще одним ключевым изменением конструкции типа C является то, что он обратимый, что является большим улучшением по сравнению с типом A и другими его предшественниками.Короче говоря, эта обратимость просто означает, что шнур USB-C можно вставлять любым удобным для вас способом.

Вам больше не нужно беспокоиться о том, какой путь активен или есть ли у вас правильный конец, когда вам нужно использовать его с другими устройствами или просто хотите восстановить соединение. С монитором USB-C это означает немного меньше стресса, когда вам нужно ловить рыбу за дисплеем или менять соединение.

Меньший физический дизайн и удобство обратимости делают USB-C на передний план с точки зрения подключения.

4. Удобная зарядка других внешних устройств

Возможности, открытые для зарядки устройств и обрезки шнура, являются еще одним ключевым преимуществом стандартизированного решения с одним шнуром для передачи данных и питания. Если вы ненавидите беспорядок, вызванный шнурами, или просто хотите получить лучшее централизованное решение для зарядки ваших устройств, монитор USB-C – отличное решение.

Поскольку дисплей USB-C может выдавать 100 Вт обратно для зарядки устройств, здесь гораздо больше возможностей, чем со старыми стандартами, даже с новейшим USB 3.0. Вот почему многие новые модели ноутбуков отказались от выделенных шнуров питания в пользу USB-C. В результате вы можете попрощаться с традиционным шнуром питания, который часто бывает громоздким и с которым совсем не весело путешествовать.

Прочная основа для всего вашего офиса

С помощью подключения USB-C вы можете подключить свой дисплей к ноутбуку или наоборот. Стриминг с ноутбука на дисплей намного проще без дополнительного шнура питания или адаптера, о которых нужно беспокоиться. Это также отличная функция для мониторов USB-C, развертываемых в офисных настройках, поскольку процесс настройки значительно упрощен.Мониторы

USB type-C с технологиями последнего поколения – ищите USB 3.1, если хотите подтвердить перед покупкой – могут подключать и заряжать до шести устройств. Это поддержка всех шести, независимо от того, выберете ли вы последовательное подключение по отдельности или через многопортовый адаптер. Это продвинутый уровень удобства для любого типа пользователей, от офисных работников до семей, и особенно для тех, у кого есть общее мультимедийное пространство. также отличный способ организовать и легко получить доступ ко всем вашим устройствам одновременно.

5. Это стандарт для большинства новых устройств

Хотя мы обсуждали, насколько распространенным становится USB-C, мы рассмотрели только некоторые результаты этой тенденции. Поскольку мы видим, что USB-C используется все чаще, включенный монитор – хорошее место для начала работы с этой технологией. В большинстве этих моделей также есть устаревшие порты, а это означает, что они представляют собой отличный способ познакомиться с новым форматом без необходимости обновлять остальные устройства или покупать кучу адаптеров.

Однако переход на USB-C немного сложнее, чем просто обновление до одного устройства.Часто мы заменяем элементы по мере их устаревания, но переход на USB-C означает, что важно тщательно управлять своими устройствами. Иначе рискуете запутаться с аксессуарами. Или, что еще хуже, покупка не того продукта для остальной части вашего медиа или офисного пакета.

На данный момент объединение шнуров и соединений по-прежнему является важным шагом на пути к большему удобству использования для потребителей. Это позволяет производителям создавать более компактные и эффективные устройства, поскольку объединение устаревших портов экономит место при разработке нового дизайна ноутбука.С меньшим количеством портов инженеры могут создавать более тонкие ноутбуки или устанавливать более качественное оборудование. Короче говоря, USB-C предназначен для замены целого ряда соединений, а не только соединений типа A, которые мы все используем чаще всего.

Существует множество причин для перехода на монитор USB-C раньше, чем позже. Во-первых, это обычно означает, что вам понравится повышение производительности, но, что более важно, вы будете опережать изменения, которые потенциально могут повлиять на многое из того, что вы уже делаете.

В поисках лучшего монитора USB-C в HP

Если вас интересует технология USB-C и вы готовы начать покупать новый совместимый дисплей, HP® предлагает множество вариантов, которые стоит рассмотреть.К ним относятся как автономные варианты, так и полные линейки, такие как мощные мониторы HP Z с 4K USB-C. Изогнутый моноблок HP ENVY (AiO) – популярный кандидат с преимуществами поддержки USB-C, а также тщательно оптимизированная конфигурация AiO, которая уже минимизирует занимаемую им площадь.

Ушп фундамент технология: Шведская плита фундамент технология строительства и утепления. Пенополистирол для УШП

УШП плита фундамент технология – Всё про бетонные работы от опалубки до заливки

В чем особенность технологии?

Особенности возведения фундамента

Устройство монолитного фундамента: составляющие элементы

Устройство УШП фундаментов

Ушп фундамент, технология

Устройство УШП фундаментов

Смотрите также другие бетонные фундаменты:

Утепленная шведская плита технология устройства по этапам

Разметка фундамента

Земляные работы

Инженерные работы

Второй подстилающий слой

Опалубка шведской плиты

Утепление и изоляция УШП по площади

Армирование УШП

Устройство системы теплы пол

Заливка бетонной плиты

Популярные статьи сайта

Армирование фундамента

Устройство и схема монолитного фундамента

Армирование углов

Специфика самостоятельного выполнения работ

Потенциальные проблемы и возможности их предотвращения

Фундамент по технологии утепленная шведская плита

Что такое УШП

Необходимые инструменты и материалы

Пошаговая схема выполнения работ

Заключение

Фундамент «шведская плита» – инновация из Скандинавии

Что такое шведский фундамент?

Шведская плита — технология изготовления

Вопросы и ответы

Отличия от утепленной шведской плиты

Какие трубы использовать?

Изыскательные работы, расчет УШП и трассировка местности

Отличия от утепленной шведской плиты

Теплый пол с бетонной стяжкой

Зачем нужна подушка под фундамент

В какой последовательности производится монтаж шведской плиты?

Размечаем участок

Выполняем земляные работы

Обустраиваем систему дренажа

Прокладываем инженерные коммуникаций

Подбираем утеплитель и производим его укладку

Укладываем арматурную сетку и монтируем обогреваемый пол

Рекомендации по укладке магистралей теплого пола

Монтируем опалубку

Выполняем заливку бетонной массы

Фундаментная шведская плита (УШП): технология, своими руками

Преимущества и недостатки шведской плиты

Технология изготовления фундамента

Устройство фундамента шведская плита (видео)

Правила армирования фундамента

Как произвести расчет?

Утепление фундамента

Фундамент ушп технология. Технология монтажа фундамента с утеплённой шведской плитой

УШП фундамент – технология устройства и конструкция плиты

Что такое УШП?

Основные достоинства и недостатки

Конструкция плиты

Технология изготовления

УШП фундамент: технология

Какие материалы необходимы для УШП?

Конструкция ребристой утепленной плиты

Пошаговая инструкция по изготовлению

Разметка

Подушка фундаментная, коммуникации

Теплоизоляция подошвы

Армирование, «теплый пол»

Бетонирование, гидроизоляция

УШП фундамент технология

Что такое УШП и ее составляющие

Достоинства и недостатки УШП фундамента

Случаи использования УШП

Пошаговая технология монтажа УШП

Заключение

технология достоинства недостатки советы мастеров

Что такое УШП
