расчет, технология, плюсы и минусы (цена)

Монолитные, плитные фундаменты, благодаря своей прочности и устойчивости, нашли широкое применение, как в частном строительстве, так и при возведении капитального здания. Данный тип основы дома незаменим на пучинистых грунтах и землях, где близко к поверхности проходят грунтовые воды. Однако, как показывает практика, плитный фундамент очень дорогой при возведении. Процесс его закладки очень длинный, что существенно затягивает сроки строительства. Сегодня на смену старым конструкция все чаще приходят новые и строительство не исключение. Так, все чаще старый тип возведения плитной основы под дом заменяет ушп фундамент. Это универсальная конструкция является одновременно и фундаментом для дома, и полом первого этажа здания. В его толще могут проходить коммуникационные системы. А так же читайте интересную информацию о фундаменте из дорожних плит и его устройстве.

Содержимое

• 1 Что такое ушп фундамент?
• 2 Особенности возведения фундамент утепленная шведская плита
• 3 Упрощенная схема организации фундамента ушп

Что такое ушп фундамент?

Фундамент утеплённая шведская плита – представляет собой мелкозаглубленную плиту, которая утеплена по всему своему периметру. В ее интегрируют систему теплый пол, которая сегодня считается самой эффективной и самой экономной для обогрева дома, и разнообразные коммуникационные системы. В странах Западной Европы данная технология уже давно доказала свою эффективность и долговечность. Ее повсеместно используют для частного строительства, несмотря на изначальные, существенные капиталовложения. Все затраты, как показывает практика, окупаются в течение первых десяти лет эксплуатации постройки. На территории страны шведская утепленная фундаментная плита не так распространена, хотя отечественные эксперты доказывают, что за данной технологией будущее. Однако, как и любая конструкция, фундамент ушп плюсы и минусы имеет свои.

Преимущества использования утепленного фундамента:

1.  Фундамент быстро закладывается. В отличие от традиционных основ дома, данный тип можно соорудить в течение двух недель.
2.  Верхняя часть основания получается идеально ровным, а потому может служить полом на первом этаже дома без дополнительного выравнивания. Данное преимущество напрямую позволяет экономить деньги на проведение строительства.
3.  Утепление фундамента по всему периметру существенно снижает теплопотери дома. Меньше теплопотерь – меньше расходов на отопление дома в холодное время года.
4.  В толще основы дома можно прокладывать разнообразные коммуникации, что в целом улучшает эстетическую респектабельность дома.
5.  Утеплитель, который располагается в толще фундамента по всему его периметру, препятствует образованию мостиков холода, а значить качество теплоизоляции дома существенно улучшается.
6.  Подогрев фундамента не дает промерзать грунту под домов, а следовательно исключает всякую вероятность его пучения.
7.  Для организации данного типа основы под дом не нужно привлекать спецтехнику, кроме бетономешалки.

Недостатки фундамента ушп:

•  нельзя возводить на сильнопучинистых грунтах;
•  нельзя с данной технологией сэкономить на строительстве так, как ушп фундамент стоимость имеет высокую;
•  ушп фундамент технология не рассчитана для построек с большой массой;
•  фундамент не предусматривает подвального помещения под домом.

Последний, немаловажный вопрос, который касается подобного типа основы под дом – это его стоимость. Если сравнивать монолитные плиты и фундамент утепленная шведская плита, цена в первом случае будет ниже, по сравнению со вторым. Однако специалисты утверждают на целесообразности изначальных капиталовложений, так как утепленная плита позволит существенно сэкономить на отоплении дома в дальнейшем. А в данной статье вы сможете прочитать какова стоимость строительства фундамента под дом своими руками.

Особенности возведения фундамент утепленная шведская плита

В первую очередь специалисты отмечают то, что по конструкционным материалам утепленный тип фундамента для здания отличается от своих неутепленных аналогов. Так, материалы для утепления фундамента шведская плита и его организации используются следующие:

•  геотекстиль;
•  дренажная система;
•  песчаная подушка с возможными коммуникационными системами;
•  два слоя утеплителя;
•  система обогрева «теплый пол»;
•  армирующая сетка;
•  бетонная плита;
•  непосредственно напольное покрытие.

Расчет фундамента ушп проводится, как и для плитной мелкозаглубленной основы под дом с учетом аналогичных факторов. Так, здесь учитывают влияние несущей способности грунта, его давление, нагрузки самой конструкции и дополнительное воздействие атмосферных осадков. Перед закладкой обязательно определяют тип грунта на строй площадке. Если он не соответствует требованиям, то есть является сильнопучинистым, то его заменяют на подушку из крупнофракционного песка. В обязательном порядке определяют уровень пролегания грунтовых вод и глубину промерзания сой земли. О том как рассчитать ленточный фундамент вы узнаете здесь.

Важно! Хотите заложить прочный, долговечный и качественный ушп фундамент? Расчет, составление проектной документации и последующее возведение конструкции необходимо доверить профессионалам, а не заниматься этим самостоятельно, не имея профильного образования и соответствующего опыта работы.

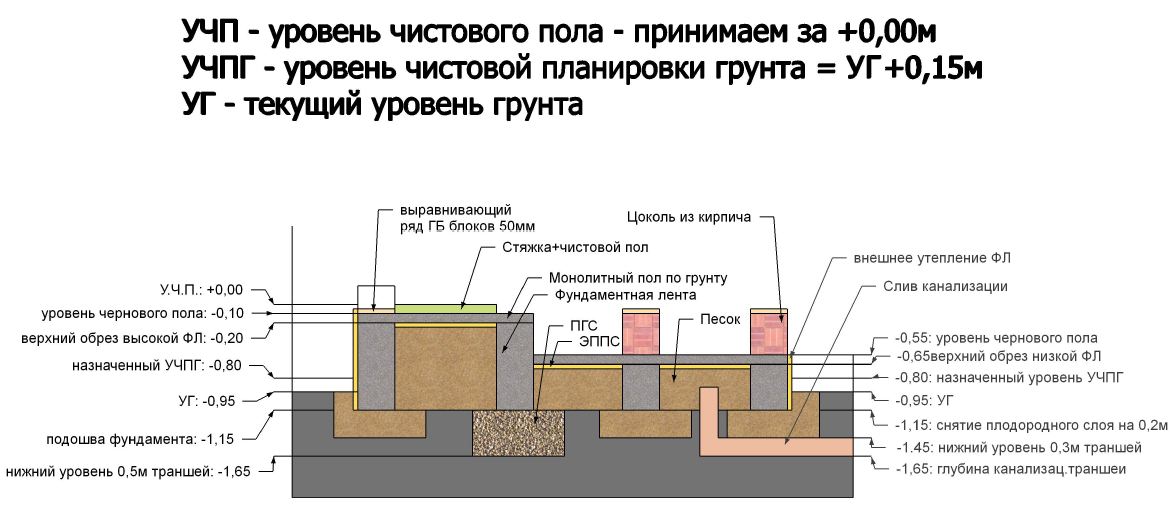

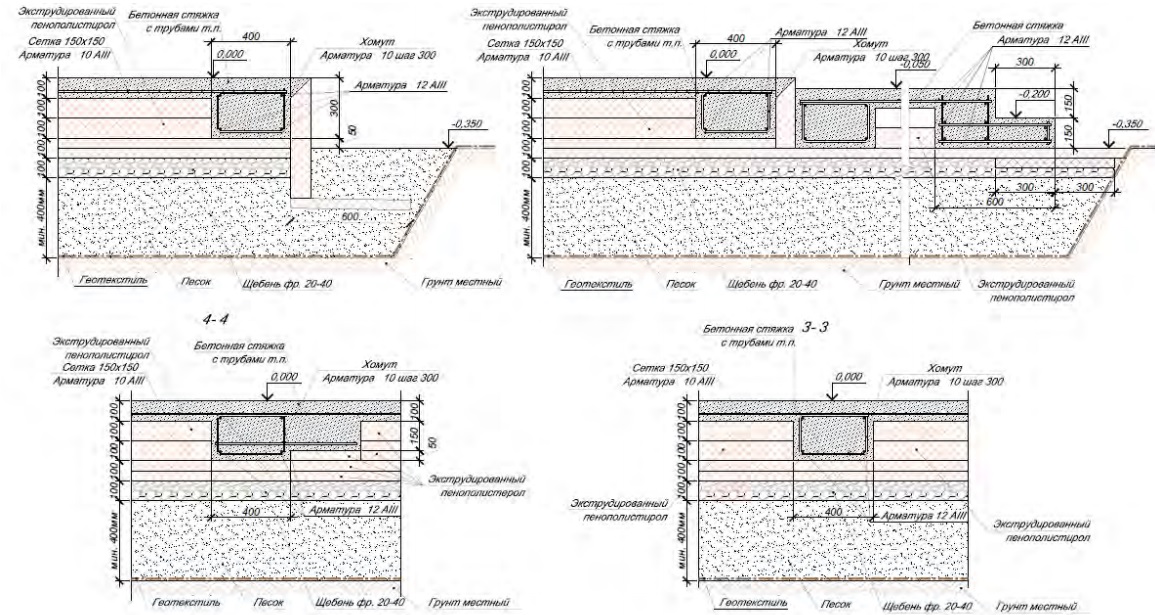

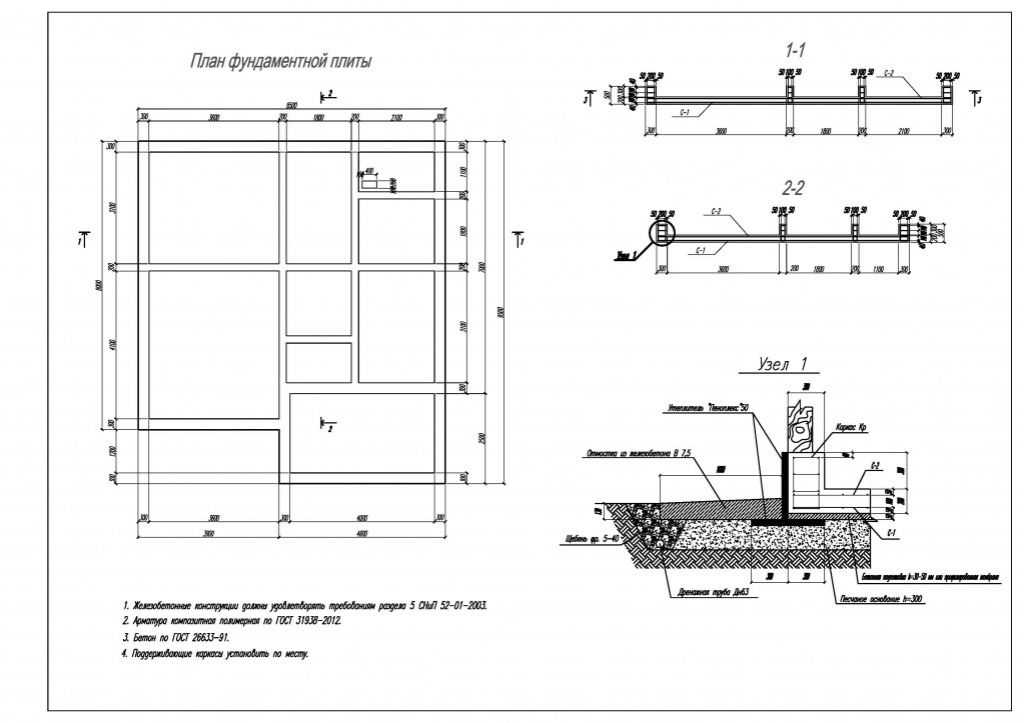

Упрощенная схема организации фундамента ушп

Чтобы каждый застройщик имел представление о фундаменте ушп в целом, он должен понимать технологию его возведения и ориентироваться в основных этапах его закладки.

Фундамент ушп строиться в несколько этапов:

•  согласно проектной документации выкапывается котлован под основу дома;
•  укладка геотекстиля для предотвращения попадания влаги вглубь конструкции;
•  его дно уплотняется и выравнивается при помощи крупнофракционного песка и виброуплотнителя. В толще данного слоя обязательно присутствуют трубы дренажной системы;
•  организация встроенных коммуникационных систем;
•  выравнивание и укрепление фундамента при помощи щебня средней фракции;
•  организация опалубки;
•  монтаж боковой теплоизоляции фундамента;
•  укладка двойного слоя теплоизоляционного материала;
•  возведение коммуникационной системы «теплый пол»;
•  укрепление конструкции с помощью армирующей сетки;
•  плита заливается бетонной смесью, которая выравнивается и дозревает при постоянных температурном и влажностном режиме.

После того, как бетонное покрытие приобрело марочную прочность, его шлифуют и продолжают возведение дома. Узнайте больше о том как правильно заливать мелкозаглубленный ленточный фундамент на этой странице.

Итак, фундамент утеплённая шведская плита сегодня представляет собой разумную альтернативу аналогичным конструкциям монолитного типа. Несмотря на то, что цена на фундамент ушп значительно выше, чем возведение других основ дома, специалисты указывают на ряд преимуществ данной. Сюда относится теплоизоляция дома, высокая скорость возведения конструкции, возможность прокладки коммуникационных систем и др. Главное преимущество – растраты на строительство фундамента ушп окупятся в течение нескольких лет эксплуатации дома.
