Содержание

Check list застройщика: 8 этапов устройства УШП

Фундамент «утепленная шведская плита» – главный фаворит частных застройщиков. Технологичный, современный, избавленный от рисков морозного пучения, он монтируется быстрее, чем любой другой фундамент, и обходится на 20-30% дешевле, если учитывать встроенные коммуникации и теплый пол. На выходе вы получаете долговечное и надежное основание для дома вашей мечты, плюс готовую к чистовой отделке стяжку и аккумулятор тепла. Наймите квалифицированную бригаду, закупите рекомендованные материалы и вооружитесь нашим чек-листом, который поможет вам проконтролировать все этапы процесса – и вперед!

1. Геологическая проверка
Если вы решили ставить дом на скальном грунте, дальше можете не читать: вам не нужен ни УШП, ни любой другой фундамент. Стройте прямо на скале и будет вам счастье. Если же скалы нет, но вокруг полно соседей, у которых лопнули ленточные фундаменты, потрескались стены домов или через несколько сезонов перекосились сваи – добро пожаловать в клуб УШП. Утепленная шведская плита – оптимальный выбор для строительства дома на сложных почвах, и впоследствии вы неоднократно поймаете завистливые взгляды соседей, которые построились без применения проверенной скандинавской технологии.

Обратите внимание: полный цикл работ по устройству УШП занимает ориентировочно 2 недели, если на объекте работает бригада из четверых квалифицированных строителей.

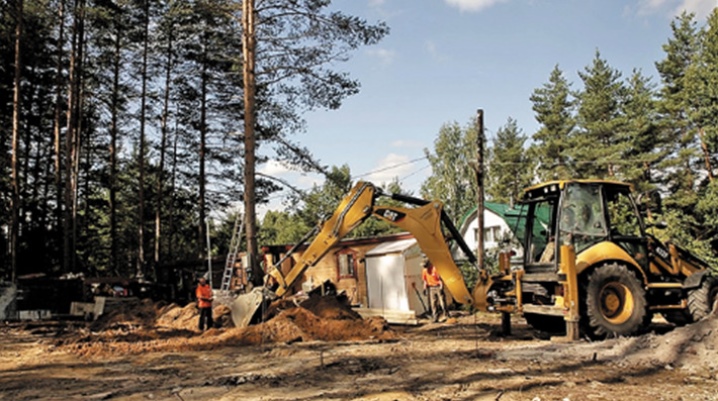

2. Подготовка основания
Если в пятне застройки находится почвенно-растительный, заторфованный или илистый грунт, его полностью снимают.

Обратите внимание: непосредственным основанием для УШП служит подушка из песка средней крупности (размер фракции – от 0,25 до 0,5 мм). Использование для этой цели щебня не рационально: этот материал существенно дороже, но он не добавит никаких плюсов к эксплуатационным характеристикам вашего фундамента.

Основание котлована должно быть строго горизонтальным, в случае перепада высот на участке стандартную толщину песчаной подушки (400 мм) можно увеличивать.

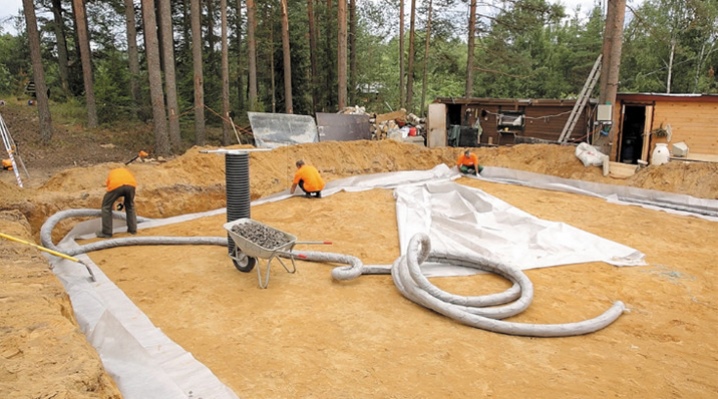

По периметру будущего фундамента производится монтаж дренажной системы.
По дну основания укладывают геотекстиль с перехлестом в местах стыка не менее 15 см.
Затем производится поэтапная засыпка песком с уплотнением по заданной проектной отметке. Толщина каждого слоя песка должна быть не более 15 см – каждый такой слой проливают водой и уплотняют виброплитами.

00-разметка площадки.jpg
3. Коммуникации
В глубину песчаного основания в соответствии с проектной документацией укладывают инженерные коммуникации и закладные пластиковых труб канализации.
Обратите внимание: трубы и закладные временно крепятся в вертикальном положении при помощи арматурных стержней и хомутов, чтобы не допустить их смещения во время дальнейших работ.

Под всей поверхностью будущего фундамента проводится отсыпка щебнем средней фракции (20-40 мм) слоем 100 мм в отметке, заданной проектной документацией.
05-дренаж 1.jpg

4. Устройство фундаментной плиты
Создание формы плиты и ее утепление – наиболее ответственная часть работы по устройству УШП. Качество этих работ непосредственно влияет на прочность фундамента, его способность противостоять капризам погоды и на энергоэффективность дома.

Задача этого этапа – создать форму плиты и утеплить ее XPS. Это можно делать несколькими способами: либо установить деревянную опалубку и утеплить ее на месте, устанавливая по периметру боковые элементы из XPS толщиной не менее 100 мм и склеивая их; либо воспользоваться специальными L-блоками для УШП; или собрать на месте при помощи специального углового крепежа. Готовые конструктивные элементы для торцевых и угловых участков УШП избавляют от необходимости устанавливать деревянную опалубку и склеивать отдельные элементы утеплителя. Внешняя поверхность L-блоков отделана цементно-стружечной плитой, которая не только повышает жесткость блока, но и защищает XPS от солнечных лучей и является готовой поверхностью для финишной отделки камнем, кирпичом или плиткой, но такой вариант менее удобен для транспортировки. В случае сборки L-блока непосредственно на месте используют угловой крепеж ТЕХНОНИКОЛЬ и клей-пену для пенополистирола. Использование углового крепежа позволяет частично или даже полностью исключить устройство дополнительных деревянных конструкций (подпорок), что сокращает время работы и затраты на материалы для возведения опалубки.

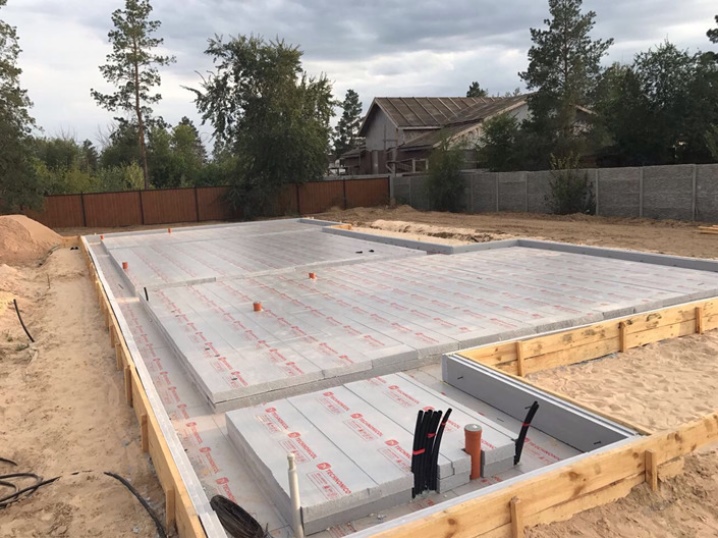

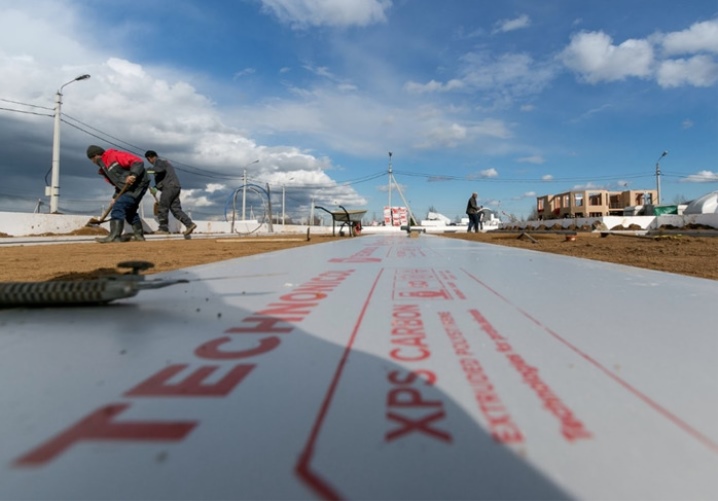

По всей поверхности будущего фундамента укладывают плиты XPS толщиной не менее 100 мм.
Торцевые элементы укрепляют торцевой доской и упорами (подготовка к бетонированию).
Затем укладывают второй слой XPS - на этот раз только под жилыми помещениями, за вычетом тех участков, на которые будут опираться несущие конструкции вашего дома.

Обратите внимание: под ребра плиты следует сделать уширение, в которое будет уложен арматурный каркас.

На этом этапе вы оцените скорость монтажа, которая возможна только при использовании XPS плит c L-образной кромкой. Они соединяются между собой так, что исключается возникновение мостиков холода. После завершения этого этапа общая толщина утепления под помещениями составляет не менее 200 мм. Этого достаточно для того, чтобы УШП стала настоящим аккумулятором тепла для вашего дома.
11 разметка ребер 3.jpg
5. Армирование основания

Армирование будущих ребер жесткости производится объемными конструкциями, собранными из четырех стержней арматуры сечением 12 мм, которые располагают в продольном направлении и через каждые 300 мм скрепляют распределительными хомутами из арматуры 6-го или 8-го сечения.
Обратите внимание: чтобы не повредить уложенный XPS, рабочую арматуру следует связывать в пространственные каркасы на земле, в стороне от формы, а затем устанавливать готовые каркасы на фиксаторы и связывать их.

Армирование остальной части фундамента производится одним рядом стержней арматуры сечением 10 мм, расположенных с шагом и связанных в сетку 150х150 мм.
Продольную стыковку стержней и привязки осуществляют с перехлестом не менее 24 см.
Обратите внимание: для обеспечения нижнего защитного слоя не менее 30 мм каркасы и стержни следует устанавливать на специальные ПВХ-фиксаторы.

14 ребра арматура 1.jpg
6. Устройство теплого пола

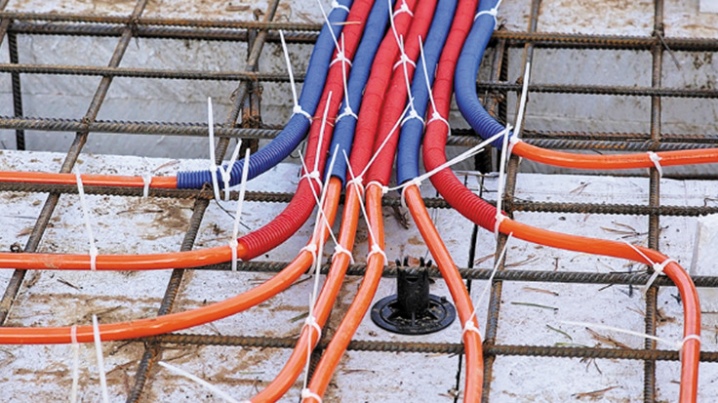

Раскладка труб теплого пола. Как правило, при длине петли менее 70 м рекомендуют использовать трубы теплого пола сечением 16 мм. Если длина петли превышает 70 м, выбирайте трубы сечением 20 мм.

Обратите внимание: в местах, где будут располагаться несущие перегородки или дверные проемы, трубы теплого пола необходимо защитить специальными гильзами из специальной гофрозащиты или ПНД-трубы длиной 400-500 мм.

Для монтажа коллекторов на местах, определенных проектом, вбивают 2 или 4 стержня арматуры сечением 12 мм и длиной около 1,5 м, к которым крепят доску под монтаж. Места подъема труб к коллекторам также необходимо защитить специальной гофрозащитой.
Предпоследним этапом является заполнение труб теплого пола теплоносителем, испытание под давлением и последующая опрессовка.
17 ТП 7.jpg
7. Заливка УШП

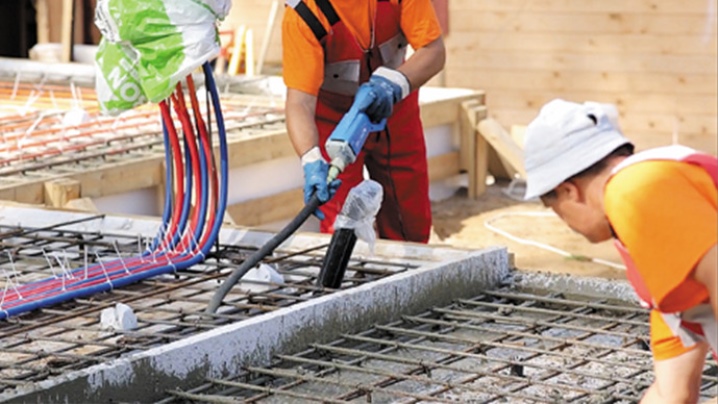

Заказывать бетон нужно, когда завершены все предыдущие этапы и обеспечены подъездные пути для бетоносмесителей.
Выгружаемый бетон распределяется по форме опалубки совковыми лопатами-гладилками, обеспечивая затекание бетона под арматуру и в труднодоступные места с применением глубинного вибратора.

Обратите внимание: время на выгрузку и укладку смеси в нормальных условиях не должно превышать одного часа.

В случае перерыва выгрузки бетона в одну форму СНиПом допускается возобновление бетонирования с организацией рабочих швов до момента набора бетоном прочности 1,5Мпа. Перед продолжением укладки смеси поверхность необходимо смочить водой и прогрунтовать цементным молочком.
19 бетон вибро.jpg

8. Утепление отмостки

В большинстве случаев для УШП нужно провести несложную процедуру устройства утепленной отмостки – она создаст дополнительную защиту вашего дома от морозного пучения.
По периметру фундамента снимается плодородный слой и производится отсыпка песка не менее 10 см с последующей трамбовкой.
Обратите внимание: при устройстве песчаной подушки под отмостку необходимо задать уклон от фундамента не менее 1,5%.
На утрамбованную подушку свободно, без механической фиксации укладываются плиты из экструзионного пенополистирола. Затем раскладывается дренажная мембрана PLANTER geo, которая пригружается сверху балластом – отсыпка щебнем, укладка тротуарной плиткой и так далее.

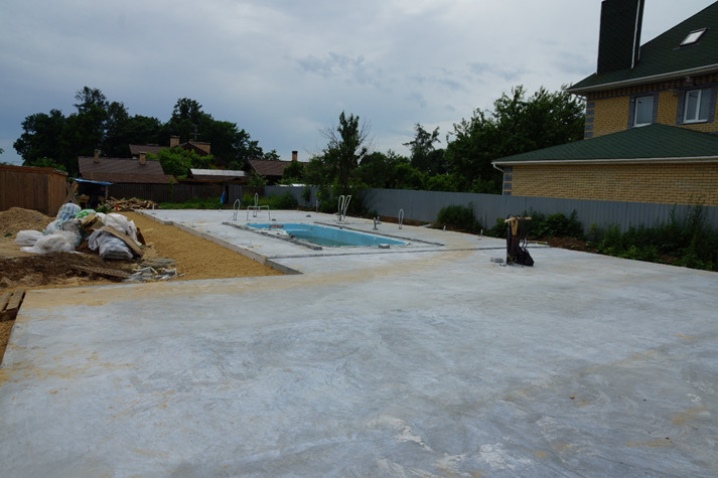

Результат
По окончании монтажа УШП вы получаете прочный и долговечный фундамент для вашего дома, а также теплый пол, поверхность которого полностью готова к чистовой финишной отделке.
20 готовое 1.jpg

Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ

Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.


Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.
После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.


Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком. При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.


Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.


Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.


Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.


В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.


Плиты на замок

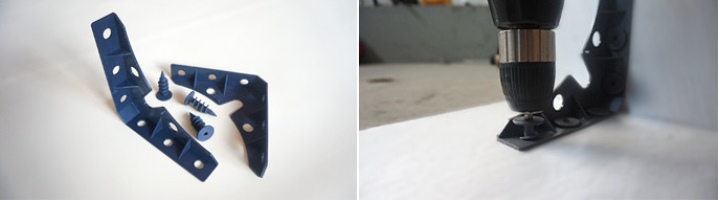

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.


Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.


Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.


УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.


Как избежать самых популярных ошибок при устройстве УШП

Особенность Утепленной шведской плиты (УШП) заключается в том, что фундамент устраивается по плитам теплоизоляции. При этом в плиту фундамента на этапе ее возведения уже интегрирована система теплого пола, а сама плита одновременно является и фундаментом для дома и готовым черновым полом первого этажа. В России УШП стали использовать относительно недавно, а потому некоторые ошибки в монтаже фундамента можно встретить довольно часто. Разберемся, как соблюсти все этапы, не упустить главное и не добавить лишнее в конструкцию.


Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.


Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.


Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком. При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.


Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.


Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.


Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.


В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

XPS CARBON ECO SP зеркальное отображение.png

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.


Плиты на замок

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.


Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.


Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.


УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.


Пять важных вопросов про УШП

Фундамент УШП («утепленная шведская плита») – популярное решение для строительства загородного дома. Оно позволяет сэкономить время, силы и материалы и получить на выходе надежное, энергоэффективное и долговечное основание для дома. Однако понять, подойдет ли это решение именно вам, иногда бывает непросто. Мы подготовили краткое и внятное описание технологии УШП, которое отвечает на пять базовых вопросов каждого вдумчивого застройщика.

Почвы, рельеф, климат

Утепленная шведская плита – мелкозаглубленный фундамент, для устройства которого не требуется рыть котлован или забивать сваи. Поэтому для УШП подходят практически любые почвы, включая слабые и водонесущие, на которых нельзя ставить другие типы фундаментов.
Климатические условия также могут быть любыми. Фундамент УШП не нужно опускать ниже точки промерзания грунта, чтобы избежать повреждений от морозного пучения. Технология подразумевает утепление грунта под фундаментом, благодаря чему он не промерзает, защищая саму плиту от деформаций. Появившись в США, технология УШП была усовершенствована в Скандинавии, где климат подчас суровее, чем во многих регионах России.

Сроки, силы, техника

Для устройства «утепленной шведской плиты» достаточно двух-трех недель, с момента снятия растительного слоя до полной готовности фундамента. С этой работой справится бригада из четырех человек. Особенность технологии в том, что тяжелая строительная техника здесь не нужна. На этапе подготовки основания понадобятся виброплиты для уплотнения песка, затем – обычный строительный инструмент для монтажа опалубки (если вы будете ее делать) и прокладки коммуникаций. Единственная большая машина, которая должна будет приехать на ваш участок на финальном этапе – бетономешалка.

Материалы

Благодаря тому, что УШП – мелкозаглубленный фундамент, материалов на этот тип основания нужно сравнительно немного. Но чтобы фундамент получился надежным и прослужил обещанные технологами минимум 50 лет, экономить на них не стоит. Геотекстиль, песок, коммуникации и трубы теплого пола, сам бетон, конечно, лучше всего выбирать с автором проекта. Один из важнейших материалов для УШП – это теплоизоляция, которая должна максимально сохранить тепло, которое будет накапливаться в фундаменте. Оптимальным выбором для этой задачи является плитный экструзионный пенополистирол (XPS), характеристики которого полностью соответствуют задаче. Этот материал биологически пассивен (не привлекателен для грызунов и насекомых), имеет большую прочность на сжатие (а значит, не деформируется под нагрузкой), практически не впитывает влагу и энергоэффективен (теплопроводность на уровне 0,032 Вт/м*К). Кроме того, его небольшой вес и легкость в нарезке значительно облегчают монтаж. На рынке сегодня есть специальное решение для фундаментов – ТЕХНОНИКОЛЬ CARBON ECO SP, единственный в России теплоизоляционный материал, сертифицированный по международного экологическому стандарту «Листок жизни». Этот материал можно использовать как с обычной деревянной опалубкой, так и с угловыми элементами из того же XPS. Такие L-блоки представляют собой готовые конструктивные элементы для торцевых и боковых поверхностей с удобными для монтажа кромками. Внешняя поверхность их отделана цементно-стружечной плитой, а значит, необходимость в опалубке отпадает. Для скрепления элементов используется специальный крепеж и клей-пена, желательно, чтобы все эти материалы были от одного производителя.

Этапы устройства УШП

 Устройство УШП состоит из шести базовых этапов:
- Подготовка основания.
- Прокладка инженерных коммуникаций и закладных труб канализации.
- Устройство основания плиты с утеплением двумя слоями XPS (первый – сплошной, второй – только под жилыми помещениями дома, за вычетом мест, на которые опираются несущие стены).
- Армирование основания.
- Устройство теплого пола (раскладка труб, испытание и опрессовка).
- Заливка бетоном.

Результат и эксплуатация

Результатом работ по устройству фундамента «утепленная шведская плита» является инженерная конструкция, которая служит основанием дома, защищает пятно застройки от сил морозного пучения и к тому же является готовым под отделку черновым теплым полом первого этажа. Плитку, ламинат или паркет можно класть прямо на этот фундамент.
Эксплуатация теплого фундамента не доставляет никаких хлопот. Плита, на которой стоит ваш дом, является настоящим аккумулятором тепла, и за счет этого позволяет сильно сэкономить на отоплении. В начале эксплуатации ее необходимо прогреть до комфортной температуры, а затем многие владельцы переходят на режим только ночного отопления: днем УШП медленно отдает тепло, и в доме сохраняется приятный микроклимат. Практика показывает, что в домах с УШП благодаря энергоэффективному решению фундамента текущие платежи могут сократиться на 50% и быть даже ниже, чем в городской квартире меньшей площади. Отключив отопление фундамента в жаркую погоду, вы превратите ваш фундамент в естественный кондиционер, который поможет сохранить прохладу в помещениях.

Сравнение плитных фундаментов УШП( утепленной шведской плиты) и УФФ (утепленного финского фундамента)

Среди распространенных технологий фундаментостроения большой популярностью пользуются Утепленный финский фундамент и Утепленная шведская плита. Несмотря на очевидную схожесть названий, это абсолютно разные типы оснований, объединенные философией энергоэффективного и долговечного строительства. В сходствах и различиях между УШП и УФФ и попробуем разобраться.


И все-так они разные

Обе технологии пришли в Россию из Европы. В Скандинавии тренд на энергоэффективность уже много лет является определяющим в сегменте малоэтажного строительства. К тому же морозные зимы и высокопучинстые грунты ощутимо влияют на конструктивные решения. Так и появились УШП и УФФ, которые даже на самых сложных, слабонесущих грунтах позволяют создать надежное, прочное и долговечное основание, защищенное от промерзания. Общее, что объединяет два вида фундаментов, — это плита, в которую уже интегрированы инженерные коммуникации и система обогрева. Это выгодно с точки зрения строительства, поскольку вместе с фундаментом владельцы получают черновой пол и полностью готовое отопление дома, закладные под коммуникации. Такая экономия на трудозатратах, безусловно, сокращает и время, и расходы на строительство дома в целом.

К тому же сама по себе плита вкупе с системой теплого пола обладает способностью аккумулировать тепло в процессе эксплуатации. При аварийном отключении отопления и УШП, и УФФ еще долго будут отдавать накопленное тепло.

В остальном технологии возведения этих двух типов фундаментов очень сильно различаются. Так, Утепленная шведская плита — идеальное решение для строительства на ровных участках, на которых практически полностью отсутствует перепад высот. В этом случае для возведения фундамента достаточно подготовить котлован глубиной 30-40 см, застелить его дно геотекстилем, выполнить засыпку щебнем и песком, затем утрамбовать, проливая водой, уложить плиты XPS в качестве теплоизоляционного слоя, на специальные подставки установить арматуру, смонтировать систему обогрева пола и забетонировать. Обычно на подготовительные работы для типового коттеджа уходит около двух-трех недель, затем к этому сроку стоит добавить время, необходимое для набора прочности бетона, и фундамент готов. Среди особенностей УШП стоит отметить относительно невысокий цоколь, ограниченный размерами самой плиты. Как правило, такое основание выбирают для легких деревянных домов или коттеджей из газобетонных блоков в один или два этажа.

Фундамент УШП

Утепленный финский фундамент представляет собой сочетание двух известных российским строителям технологий: утепленного малозаглубленного ленточного фундамента и утепленной фундаментной плиты. УФФ идеально подойдет для строительства на участках с неровным рельефом, перепадом высот и холмистой местностью. К тому же технология позволяет разделить работы на два этапа: сначала сделать ленточную часть, а когда дойдет очередь до внутренних работ, выполнить устройство утепленной плиты.


Дополнительно о преимуществах УФФ

Конструктивные особенности УФФ наделили этот фундамент несколькими важнейшими преимуществами, которые в условиях российских традиций и особенностей местного климата становятся принципиальными.

УФФ лишена ограничений, связанных с рельефом. За счет наличия ленточной части такой фундамент можно возводить на участке с уклоном. Для этого достаточно изменить высоту цоколя в зависимости от перепада высот и таким образом добиться нулевого уровня первого этажа. Это значит, что отпадает необходимость выравнивать участок, снимать грунт или завозить новый.


Кстати, возможность сделать высокий цоколь — еще одно преимущество УФФ. В средней полосе России чаще всего дома строят с крыльцом, высокими террасами. Это, в свою очередь, поднимает уровень первого этажа, а также позволяет расположить окна выше. Такая особенность обусловлена высокой снеговой нагрузкой в регионе. Ведь если вокруг дома не сделать отмостку и не отвести воду, то при низком цоколе все негативное воздействие от осадков ляжет на внешнюю отделку, двери и окна. Высокий цоколь позволяет защитить фасад от снега, талых вод, дождей.

К плюсам УФФ относят и возможность строить тяжелые каменные дома в несколько этажей. Кроме того, если стройка началась в начале строительного сезона, когда до наступления холодов необходимо успеть возвести тепловой контур (фундамент, несущие стены и крышу), УФФ становится отличным выбором. Работы по его устройству можно разделить на два этапа: сначала выполнить ленточную часть, а когда дойдет очередь до внутренних работ, смонтировать плиту с системой теплого пола и коммуникациями.

Особенности обустройства УФФ

Устройство Утепленного финского фундамента начинается с грунтовой подготовки. Первым делом строителям предстоит вырыть котлован, уложить на его дно геотекстиль, отсыпать щебнем и песком с обязательной проливкой водой и послойным трамбованием.


В толще песка необходимо проложить закладные под коммуникации. Затем на песчаное основание укладывается утеплитель под подошву ленточной части. Особенность УФФ состоит в том, что его ленточная часть имеет так называемую опорную пятку, за счет которой несущая способность такого фундамента очень высока.


Утеплитель под подошвой ленточной части должен быть прочным и устойчивым к влаге и агрессивным средам. Ведь условия под землей, да еще и под давлением несущих конструкций, далеки от идеальных. Плиты XPS CARBON ECO SP специально созданы для подобных фундаментов. Они не только не боятся влаги, но и превосходно выдерживают нагрузку, обладают повышенной прочностью и имеет гарантированный срок службы не менее 50 лет. Опалубку для ленточного фундамента можно выполнить из дерева, но для повышения энергосберегающей способности лучше применить для этой цели плиты XPS.

Они скрепляются между собой универсальными стяжками для несъемной опалубки и служат не только каркасом для бетонной конструкции, но и надежным слоем теплоизоляции, замыкая тепловой контур. В вертикальном положении плиты XPS не испытывают чрезмерных нагрузок, а потому можно воспользоваться материалом с меньшими показателями прочности. Плиты XPS CARBON ECO тоже не боятся влаги и обладают очень низким коэффициентом теплопроводности, а потому отлично справятся с защитой конструкции от промерзания.


Если монолитный цоколь возводился при помощи деревянной опалубки, то его необходимо гидроизолировать, а после с внутренней стороны утеплить при помощи плит XPS. Это же правило касается и случаев, когда для строительства цокольной части были выбраны фундаментные блоки ФБС.


Когда ленточная часть полностью готова, наступает очередь бетонной стяжки конструкции пола. Она монтируется на предварительно уложенный слой теплоизоляции из XPS CARBON ECO SP. Это утеплитель с высокими характеристиками прочности и низким водопоглощением.


Плиты XPS следует укладывать с разбежкой швов в соседних рядах. Поверх XPS на специальные подставки устанавливается арматура, к ней крепятся трубы теплого пола и проводится бетонирование. Этот этап можно выполнить сразу же после монтажа ленточной части или оставить до начала внутренних работ. Качество фундамента от этого никак не изменится.


В целом же, несмотря на очевидные различия, УФФ и УШП схожи в одном — в высоком уровне энергоэффективности. Оба фундамента надежно защищены от промерзания, подходят для всех типов грунтов и дополнительно с этим вносят ощутимый вклад в экономию энергоресурсов в процессе эксплуатации.

Корпорация ТЕХНОНИКОЛЬ выводит на рынок новую экономичную марку теплоизоляции для фундаментов типа УШП

Корпорация ТЕХНОНИКОЛЬ выводит на рынок новую экономичную марку теплоизоляции для фундаментов типа УШП 31.05.2018 Направление «Полимерная изоляция» Корпорации ТЕХНОНИКОЛЬ выводит на рынок новую экономичную марку теплоизоляции для фундаментов типа «утепленная шведская плита». Продукция марки XPS ТЕХНОНИКОЛЬ CARBON ECO SP Light предназначена для конструкций с уменьшенными требованиями по нагрузке и позволяет снизить затраты на устройство фундаментов типа УШП для легких каркасных, одноэтажных каменных и деревянных домов.

Технология «утепленной шведской плиты» применяется в России уже более 10 лет. ТЕХНОНИКОЛЬ успешно поставляет на российский и зарубежные рынки специализированный вид высокопрочной теплоизоляции из экструзионного пенополистирола (XPS), предназначенный для устройства фундаментов этого типа — XPS ТЕХНОНИКОЛЬ CARBON ECO SP. Расширяя продуктовую линейку новой маркой с индексом Light, Корпорация предлагает потребителям более экономичную версию популярного строительного материала, который можно применять при сооружении энергоэффективных фундаментов типа УШП с уменьшенными требованиями по нагрузке.

Применение при устройстве фундамента типа УШП высокопрочной теплоизоляции ТЕХНОНИКОЛЬ XPS CARBON ECO SP позволяет обеспечить большой запас надежности конструкции. Однако в ненагружаемых частях фундаментов легких каркасных, одноэтажных каменных и деревянных домов в целях снижения затрат можно использовать на плоскости под плиту в УШП материал с уменьшенными прочностными показателями  — ТЕХНОНИКОЛЬ XPS CARBON ECO SP Light. Новый материал с индексом Light используется в зонах, где не требуется избыточная прочность, и в сочетании с ТЕХНОНИКОЛЬ XPS CARBON ECO SP под стенами и нагружаемыми конструкциями позволяет равномерно распределить вес дома по плоскости плиты. Благодаря таким характеристикам материала, как долговечность, низкое водопоглощение, химическая и биологическая стойкость и высокая теплоизолирующая способность, такой фундамент будет надежным, прочным и при этом более дешевым в возведении.

Низкий показатель теплопроводности ТЕХНОНИКОЛЬ XPS CARBON ECO SP Light позволяет применять этот материал в конструкции УШП  без увеличения толщины теплоизолирующего слоя. Высокая прочность на сжатие как при 10%, так и при 2% линейной деформации позволяет применять комбинацию из двух марок экструзионного пенополистирола CARBON ECO SP и  CARBON ECO SP Light в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой в случае, если к конструкции фундамента предъявляются уменьшенные требования по нагрузке.

«Фундамент типа „утепленная шведская плита“ — это энергоэффективное решение, позволяющее достичь реальной экономии в расходах на отопление дома, к тому же подходящее для использования на проблемных типах грунта. Выпуск новой экономичной марки теплоизоляции для УШП — наш ответ на запрос потребителей, которые хотят рационально использовать бюджет при строительстве „легких“ домов, — поясняет руководитель направления «Полимерная изоляция» Корпорации ТЕХНОНИКОЛЬ Алексей Касимов. — Мы делаем качественные строительные системы более доступными для массового рынка и уверены, что потребители, хорошо знакомые со «старшей» маркой ТЕХНОНИКОЛЬ XPS CARBON ECO SP, по достоинству оценят новую плиту с индексом Light».
