виды электросчётчиков и инструкция подключения своими руками

Для установки счётчика электроэнергии в квартире не требуется знания определённых монтажных технологий, с подобной задачей способен справиться любой хозяин, владеющий элементарным инструментом. В случаях самостоятельной установки приборов не допускаются нарушения порядка установки. Кроме всего, подобные действия сопряжены с правовой составляющей этого мероприятия и должны быть зарегистрированы в ближайшем отделении официального поставщика.

Общепринятые нормы

Следует всегда принимать во внимание, что указанный прибор, предназначенный для учёта величины потребляемой электрической энергии, является неизменной собственностью организации, предоставляющей свои услуги по энергетической обеспеченности определённого участка жилплощади, в рамках которого разрешено действие счётчика имеющейся мощности.

Использование электрической техники подчинено определённым правилам, ответственность за соблюдение которых возлагается на пользователя, равно как и обеспечение целостности страховочных пломб. Стоит обратить внимание на то, что к монтажу электросчётчика руками потребителя организация, осуществляющая контроль, способна допустить лишь при замене вышедшего из строя оборудования, либо при полной замене начинки электрической сети, или подключении объекта к электроснабжению.

От точности показаний электрического счётчика в прямой зависимости находится размер платежа за пользование электроэнергией в конкретном помещении, находящемся под его контролем. Это создаёт необходимость:

  • Осуществлять проверку наличия холостого хода электроприбора.
  • Подсчёта погрешности счётчика.

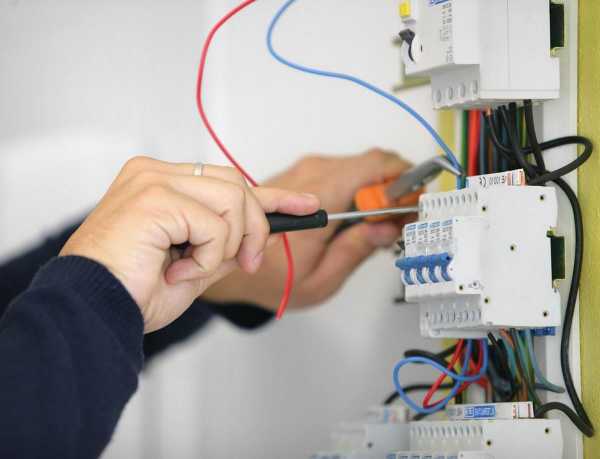

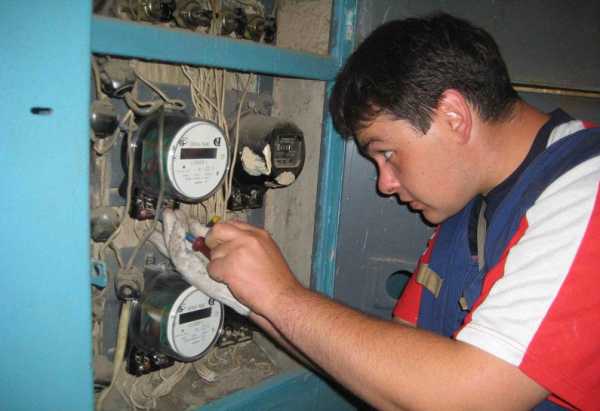

В квартирах электросчётчики размещают в распредщитах, расположенных на лестничной площадке. Для того чтобы установить электросчётчик внутри квартиры, необходимо иметь предназначенный для этого электрощит.

В частном секторе счётчики устанавливают в прихожих или в специальных технических помещениях. По новым правилам электрический счётчик должен устанавливаться в местах со свободным доступом для беспрепятственного снятия показаний с электроприбора без необходимости проникновения за ограждения участка. Эти требования призваны оградить поставщика электроэнергии от мошенничества со стороны потребителей. Помещения, подвергающиеся воздействию мороза, не рекомендуется использовать для установки электросчётчика в квартире своими руками.

Разновидности приборов учёта

Модели электронных счётчиков адаптированы для использования как в условиях однофазных (коммунальных) сетей, так и трехфазных (промышленных) сетей, в зависимости от места их установки. Приборы, предназначенные для установки в условиях однофазной сети, отличаются меньшей ценой и простотой своей конструкции. Среди пользователей, использующих электроэнергию в бытовых целях, очень редко встречаются подключения к трехфазной сети.

Основным критерием различия электросчётчиков является их принцип действия. На сегодняшний день предоставляются следующие варианты:

  • Индукционные. Принцип работы этих приборов основан на использовании индукции в электромагнитных полях. Этот тип счётчиков был широко распространён в конце XX века. Такую популярность прибору принесла не только его низкая цена, но и способность исчислять показания с минимальной погрешностью, обладая при этом высокой надёжностью и способностью к длительному использованию. Сегодня возможности данных приборов не способны отвечать современным требованиям по осуществлению учёта электрической энергии. Качество их работы снижается, если уклон устройства превышает 10 градусов, они могут изменять свои показания при значительных перепадах температурного режима и проявляют чувствительность к магнитным полям. За время их использования недобросовестными потребителями было разработано множество методик, способных искажать показания электросчётчиков индукционного типа. Для этой цели использовались различные трансформаторные устройства или промышленные магниты, обладающие сильным магнитным полем.
  • Счётчики электронного принципа действия. Подобными приборами сегодня повсеместно заменяют утратившие актуальность индукционные устройства. Эта инициатива прежде всего исходит от различных государственных структур. Они устанавливают правила, обязывающие пользователей производить замену индукционных приборов, неспособных на сегодня соответствовать требованиям точности исчисления потребляемой мощности. Основные преимущества приборов электронного действия заключаются в высоких показателях надёжности и предоставлении требуемой точности их показаний. Также следует отметить их компактные размеры и способность производить расчёты, пользуясь одновременно несколькими тарифами, способными изменяться по времени суток. Эти устройства устойчивы к различным воздействиям и могут служить гарантией добросовестности потребителя.

Основываясь на положении от 1996 года, требования к погрешности в точности показаний электросчётчиков должны соответствовать установленному пределу 2 — 2.5%. Для чего был установлен ГОСТ, имеющий номер 6570−96, по условиям которого требования точности, предъявляемые к классу приборов, разрешённых для использования в бытовых условиях, обязаны быть не менее 2.

На сегодняшний день нашли применение счётчики, способные вести учёт как активного, так и реактивного вида нагрузки. В коммунальных электросетях, к которым подключены все квартиры, а также частные дома, может допускаться установка электросчётчиков своими руками. Здесь используют устройства для учёта активной составляющей электроэнергии. Поэтому рассмотрению будут подлежать модели, обладающие данными характеристиками.

В случае необходимости установить счётчик электроэнергии двухтарифной модели или трехтарифной по желанию потребителя, возникнет необходимость получения разрешения со стороны поставщика, осуществляющего предоставление услуги по электроснабжению. В этом случае будет составлен определённый договор, предоставляющий потребителю дополнительные возможности. За последние десятилетия величина потребляемой мощности в коммунальных сетях значительно возросла. Этот факт вынуждает поставщиков создавать всевозможные условия для перевода населения на двухтарифные счётчики, которые позволяют производить более точные расчёты.

Особенности монтажа

Установка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Основная область применения трехтарифных моделей счётчиков находится в промышленной зоне, однако имеющиеся на сегодняшний день законы разрешают использование этой техники в бытовых условиях.

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока. Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Подключение устройства

Прежде чем начать подключение прибора учёта к своей электросети, необходимо подготовить место, в которое он будет устанавливаться. Кроме этого, должны быть заранее приготовлены все необходимые инструменты, а также материалы, при помощи которых будет производится установка устройства.

Необходимая подготовка

В современных магазинах, предоставляющих ассортимент электротоваров, можно подобрать электрический щит, подходящий для установки электросчётчика. Здесь можно найти как полностью укомплектованные приспособления, так и любые элементы для их комплектации. В таком магазине можно приобрести счётчик, укомплектованный установочной панелью, что значительно упростит его установку.

При установке электросчётчика на стену необходимо зафиксировать его вертикальное положение. Устанавливать устройство положено в специально предназначенном для этой цели электрическом щите или на установочную панель, которую следует приобрести заранее в магазине электротоваров. Специальных нормативов, определяющих высоту расположения счётчика, не предусмотрено, однако существует положение, запрещающее устанавливать прибор в местах, недоступных для прямого визуального контакта. Рекомендуемая высота расположения счётчика находится на отметке 1 метр 70 сантиметров от уровня пола.

Подробная инструкция

Прежде чем самостоятельно приступить к подключению электросчётчика, необходимо получить точные данные схемы расположения электропроводки в выбранном помещении. Количество устанавливаемых автоматов в электрическом щите определяется количеством образованных групп, мощные потребители (стиральная машина, бойлер) подключаются напрямую в электрический щит к отдельному автомату.

Порядок выполнения работ при самостоятельной установке электросчётчика:

  • В полость электрощита шурупами прикручивается монтажная планка, предназначенная для установки элементов, комплектующих это приспособление.
  • Прежде всего на монтажную планку устанавливают электросчётчик, положение которого определяется конструкцией электрического щита.
  • Если модель электрощита не предусматривает специальных выводов для подведения фазных и нулевых концов, в определённых местах необходимо установить специальные шины, предназначенные для этой цели.
  • Следующим шагом является установка автоматов, количество и параметры которых необходимо определить заранее.
  • После этого устанавливают устройство, предназначенное для аварийного отключения всей сети, величина номинального тока устройства должна соответствовать аналогичному параметру электросчётчика.
  • Концы проводки, поступающие от групп потребителей, крепятся к нижним клеммам автоматов, а верхние клеммы связывают при помощи перемычек, которые можно изготовить из изолированного провода.
  • К электросчётчику вначале подсоединяют нагрузку, подключив фазный провод к контакту, расположенному на счётчике под номером 2, а нулевой — к аналогичному контакту под номером 4.
  • Фазу вводного провода, обеспечивающего питание сети помещения, подключают к контакту счётчика с номером 1, а его ноль — к контакту под номером 3.

Для комфортной эксплуатации электросети необходимо установить на автоматы указатели, определяющие группы, подключённые к каждому из них.

220v.guru

Установка электросчетчика своими руками – Строим дом самостоятельно

Установка электросчетчика своими руками – дело очень ответственное и довольно опасное. Ведь выполнение работ с электричеством требует не только определенных навыков, но и допуска на проведение таких работ. Но, как правило, на свой страх и риск многие выполняют подобные работы самостоятельно, поэтому если вы не боитесь электричества, и хотите провести установку электросчетчика своими руками, то стоит для начала изучить основные правила его монтажа.

Где можно устанавливать электросчетчик

Установка электросчетчика должна проводиться в проветриваемых сухих помещениях без возможности попадания на него воды, т.е. недопустимо устанавливать счетчики в условиях повышенной влажности без специального герметичного защитного короба.

Большинство счетчиков рассчитано на рабочую температуру не ниже 0 градусов и не выше +40 градусов. Для установки счетчика на улице необходимо приобретать только фасадные модели, которые выдерживают большую амплитуду температуры и имеют более высокую степень водонепроницаемости.

Как правило, места для установки счетчика должны проектироваться с учетом свободного к нему доступа и отсутствия возле него легковоспламеняющихся предметов. В основном, счетчики устанавливаются в местах ввода основного электрокабеля в дом, а именно, в коридорах или прихожих. При этом одновременно со счетчиком монтируется панель с УЗО.

Требования к монтажу электросчетчика

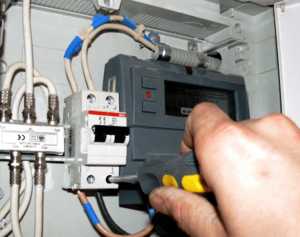

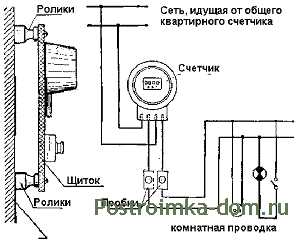

Электросчетчики монтируются в специальные шкафы, но допускается открытый монтаж счетчиков на жесткую диэлектрическую панель. Главное правило – это все используемые материалы должны быть надежными диэлектриками, прошедшими испытания на пробой высокого напряжения, т.е. не допускается монтаж на импровизированные панели или шкафы.

Высота установки счетчика должна быть не менее 0,4 м, но в основном составляет 0,7-1,7 м, при этом опорная панель должна быть смонтирована строго вертикально, а само место установки не должно подвергаться вибрации или сотрясению.

Подбор ящиков и панелей для счетчика производится с учетом габаритных размеров, чтобы доступ к счетчику оставался свободным для легкой его замены. При этом расстояние от электрощитовой до других предметов интерьера помещения должно быть не менее 150 мм.

В местах с опасностью механического повреждения, запыления и загрязнения электросчетчика или доступа к нему посторонним лицам (особенно детей) необходимо монтировать шкафы с замочными опорами.

Подвод проводов к электросчетчику осуществляется сечением не менее обеспечивающим надежное механическое подключение (1 мм2) и не более максимального рабочего тока самого прибора учета электроэнергии (обычно не более 10 мм2).

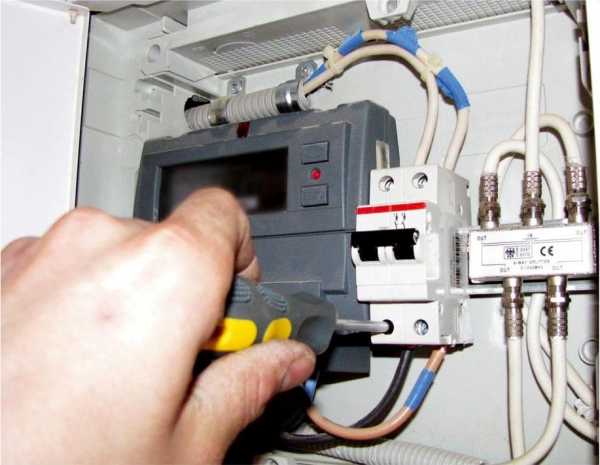

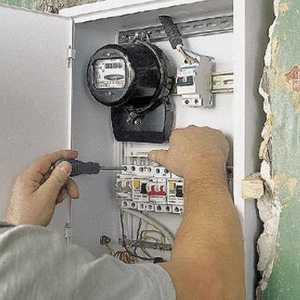

Монтаж электросчетчика своими руками

1. Перед самостоятельной установкой счетчика должны быть спроектированы и установлены все ветки электропроводки, в том числе и коробок распределения электрических коммуникаций. Должны оставаться не подключенными только входящие провода и шины, идущие на распределительную коробку.

2. Проведите монтаж электрощита или защитного короба на стену, для чего используйте четыре монтажных вина длиной не менее 100 мм, что обеспечит надежный крепеж с учетом дистанционного зазора к стене. Между стеной и панелью обеспечьте зазор 20-30 мм подкладными шайбами из диэлектрика. Такой зазор вполне обеспечит нормальную вентиляцию задней панели, что не будет вызывать конденсацию влаги.

3. При монтаже электрощита не забудьте ввести подводящие провода в специальные отверстия, причем входящая линия на счетчик должна располагаться слева, а выходящая проводка справа.

4. Прикрепите электросчетчик в щитовой саморезами длиной 20-30 мм так, чтобы не было зажимов проводов. Выгнете провода таким образом, чтобы они имели запас длины, а прямой участок с оголенным концом был не менее 3 см. Зачистка провода должна производиться таким образом, чтобы при их вводе в места зажима не оставались оголенные участки.

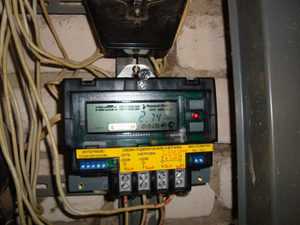

5. Подключение электросчетчика проводится в соответствии с паспортом прибора учета, как правило, 1 и 3 контакты слева – это вход счетчика, а 2 и 4 – выход. Причем принято считать, что 1 и 2 контакты – фазные провода, а 3 и 4 – нулевые рабочие.

6. Зажим проводов в гнездах счетчика обязательно производится двумя винтами, причем при подключении тонкого проводника необходимо зачистить несколько больше провода, чтобы его изогнуть для обеспечения большей площади контакта.

7. После зажима проводов производится пуск электроэнергии и проверка работоспособности счетчика, а также правильность его подключения (фаза, ноль). Затем устанавливается защитная крышка на контакты, винт которой пломбируется представителем соответствующей службы. Теперь можно закрывать электротехнический короб на замок и пользоваться электроэнергией.

Оцените статью

postroimka-dom.ru

Установка электросчетчика своими руками: фото, видео, инструкция

Электрический счётчик возможно установить самостоятельно, зная определённые правила и монтажную схему разводки. Выполняя необходимые операции по инсталляции однофазного прибора, требуется придерживаться следующих рекомендаций:

  • соблюдение минимального уровня влажности и температурного режима — 0…+40°C;
  • проведение манипуляций по дополнительному утеплению помещения, если наблюдаются отрицательные температуры;
  • фиксация электросчётчика осуществляется на щитках из дерева, пластика, металла;
  • устройство помещается в специально приспособленных местах – релейный отсек, щитки, шкафы, панели.

Необходимо закреплять оборудование на расстоянии 80 – 170 см от уровня пола, под наклоном 1°, дабы избежать погрешности в показаниях, генерируемых индукционными устройствами. Требуется установить автоматические выключатели, позволяющие беспроблемно осуществлять обслуживание и ремонт оборудования.

Устанавливаем электросчетчик сами

Состав установочного комплекта

Начинают установку однофазного электросчётчика своими руками с компоновки основных элементов:

  • разводка;
  • DIN-рейка;
  • контактная пластина – изготавливается из меди и способствует присоединению 10-ти кабелей;
  • нержавеющие самонарезающие винты;
  • счётчик электричества.

Дополнительно приобретаются коробки из дерева или пластика, служащие вместилищем компонентов системы и автоматические выключатели. Потребуется трёхжильный кабель, имеющий диаметр не менее 3-х миллиметров.

Установка автоматического защитного отключающего устройства

Придерживаясь, правил эксплуатации оборудования, перед монтажом счётчика проводится крепление отключающего защитного приспособления, в виде автоматической двухполюсной системы.

Функциональность и пломбировка автомата

Изделие отвечает за выполнение ряда функций:

  • защита основного оборудования — предотвращаются кратковременные замыкания, предупреждаются возгорания из-за избыточной нагрузки;
  • упрощение процедуры эксплуатации системы;
  • контроль над уровнем разрешённой мощности.

Оптимальным местом монтажа автоматического выключателя считается внутренний электрический щиток, но допустимо крепление компонента на внешнем боксе, находящемся за пределами жилой площади.

Внимание! Выбор места установки зависит от возможностей надзорного органа в плане пломбирования оборудования. Если операцию провести нельзя, то фиксация производится снаружи. Когда имеются свинцовые пломбы и специализированные наклейки, приклеиваемые к винтам, автомат устанавливается в помещении.

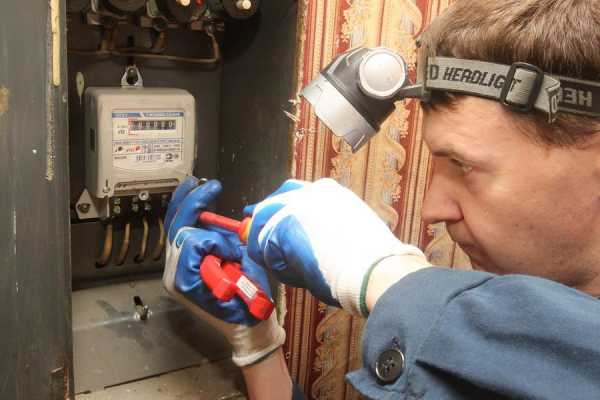

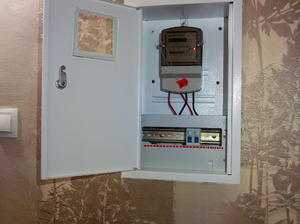

Выбираем место для счетчика

Порядок проведения монтажных работ

Подсоединение защитного отключается проводиться с использованием кабелей ВВГнгП, имеющих трёхжильную структуру и сечение 2,5 мм. Провод обладает двойным изоляционным слоем, представленным наружной общей обмоткой и внутренними разноцветными элементами. Подключение осуществляется по цветам:

  • заземление – зелёная, жёлтая полоса;
  • ноль – синий кабель;
  • фаза – чёрный провод.

Надо соединить ноль с фазой с клеммой, а заземление произвести отдельно на проходной элемент. Удалив первый изоляционный слой, отмеряют требуемую длину, отрезая излишний остаток. Отрезав вторую часть оболочки с нуля и фазы, выполняют откручивание контактных винтов, вставляя кабели в автоматическое устройство. Ноль подключается с левой стороны, а фаза справа. Идентично подсоединяются отходящие кабели.

Вставив проводку, надо надёжно затянуть винты, проверив по отдельности провода, раскачивая их в разные стороны и вытягивая вверх, проверяя на предмет подвижности контакта. Поскольку установка своими руками проводится с применением трёхжильных кабелей, надо помимо нуля с фазой позаботиться о заземлении.

Запрещено выполнять заземление посредством защитного отключающего устройства. Использоваться с указанной целью рекомендуется проходной контакт, соединённый со стальной шиной, обеспечивающей прохождение провода к конечной точке.

Не забываем о заземлении

Когда проходной контакт отсутствует, прибегают к стандартному скручиванию отходящих и проходящих жил, надёжно соединив их с помощью плоскогубцев. Монтаж контактов осуществляется посредством защёлкивания рейки, с предварительным устранением излишней изоляции.

Если операция выполнена правильно, то в момент срабатывания устройства напряжение останется исключительно в верхних контактах, в соответствии со схемой. Произойдёт полный разрыв с сетью контактов расположенных снизу. Отходящие кабели, идущие к электрооборудованию, эксплуатируемому в доме, подсоединяются с предварительным удалением наружной изоляции.

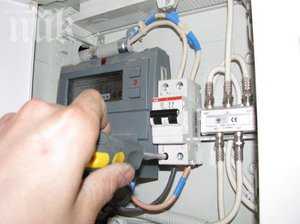

Установка однофазного электрического счётчика

Монтажные работы проводятся в следующей последовательности:

  • экспериментальное размещение компонентов системы в щитке – проверяется правильность расположения, совместимость элементов и удобство дальнейшего обслуживания;
  • выполняется разметка, позволяющая определить место монтажа счётчика и DIN-рейки, с последующим закреплением элементов;
  • автоматика щелчком закрепляется на рейке.

Проведя подготовительные мероприятия, приступают к выполнению разводки своими руками, следуя чёткой схеме.

Схема монтажа оборудования

Первоначально выводят фазу на автоматы, установленного в доме электрооборудования и приборов.

Внимание! Обеспечивается предотвращение перепадов напряжения, вызванных избыточными перегрузками в сети.

схема подключения электропроводки



Подключение фазы

Требуется найти фазу и, разрезав кабельную оболочку извлечь провода с коричневой и красной пигментацией. Надо отмерить отрезок, зачистив 20 мм и произвести соединение с клеммой, посредством фиксации специальными крепежами.

Провода протягиваются в горизонтальной или вертикальной плоскости. Запрещено прокладывать кабель в диагональном направлении.

Необходимо зачистить фидер на расстоянии 10 мм и сделать перемычки П-образной формы, подключив автоматы к системе, предварительно выполнив зачистку окончаний.

Запрещено укладывать провода внахлёст, дабы избежать перегрева в местах соприкосновения.

Подсоединение нуля

Подключив фазу, приступают к выведению нуля, используя кабели любой расцветки. Отмерив, требуемое расстояние от пластины из меди до счётчика, выполняют зачистку клеммы, выбирая 4-ю слева или первую справа. Удалив изоляцию с нулевых фидеров, выполняют двустороннее подключение.

Закрепление щитка происходит на стенке, вслед за подключением счётчика. Предварительно выбранный участок помечается, с последующим высверливанием отверстий, требуемого диаметра. Короб прикручивается с помощью самонарезающих винтов.

Установка заземления

Когда разводка проведена, начинается установка заземления. Если используются металлические щиты, то работа выполняется по стандартной схеме:

  • счётчик;
  • щитовая коробка;
  • контактная пластина.

Внимание! Работая с элементами, не проводящими ток, делайте заземление непосредственно на пластину из меди.

Монтаж трёхфазного оборудования своими руками

Подключение оборудование к сети выполняется с разрешения надзорных органов, осуществляющих тщательную проверку с последующим пломбированием. Подобные требования предъявляются в условиях повышенного потребления электрической энергии на уровне, превышающем 10 кВт. Если установка своими руками производится в доме, то используется однофазное оборудование, а в квартирах пользуются трёхфазными счётчиками, выдающими 220/380 В.

Монтируем трехфазное оборудование

Применение подобных устройств, позволяет обезопасить электроприборы от резких перепадов напряжения, продлевая эксплуатационный срок оборудования, снижая вероятность перегорания. Подключение трёхфазных систем выполняется косвенно и напрямую. Если имеется трансформатор, а сеть характеризуется избыточными перегрузками, то монтируют по косвенной схеме.

Схема выполнения монтажных работ

Выполняется установка трёхфазного оборудования в специализированных щитках, оснащённых креплением с тремя винтами и платформой. Крепление осуществляется по аналогии с однофазными системами. Отличие заключается в применяемой схеме, построенной на основе конструкции питающего провода, включающего 3-и фазы, ноль и заземляющий 5-ый проводник. Работают по следующей технологии:

  • выполняется заведение кабеля в щитовую коробку;
  • осуществляется подключение фазы жёлтого цвета к первичному контакту;
  • производится соединение зелёной фазы к 3-ему контакту;
  • красная фаза соединяется с 5-ым контактом.

Внимание! Допущение ошибки приведёт не корректной работе устройства. Проверку и диагностику требуется проводить после подключения каждой фазы.

Выведение электричества к приборам делается с нескольких контактов: 2, 4, 6. Подведение нуля предусмотрено к 7-му и 8-му контакту. Требуется зафиксировать заземляющий проводник на шине, одновременно связав ноль с землёй, дабы избежать избыточного сетевого перенапряжения.

Правильно выполнив установку трёхфазного электрического счётчика при ремонте своими руками, необходимо провести его подключение, с привлечением надзорных органов. Необходимо выполнить пломбировку элементов системы, смонтированных внутри помещений. Специалисты проверят правильность соединения проводов и надёжность работы оборудования в целом. Следуя приведённой инструкции, возможно, самостоятельно выполнить все операции с высоким уровнем точности. Электросчетчик — это то, что можно установить самостоятельно. Требуется помнить о безопасности, работая с электроприборами, и внимательно относиться к сетевому напряжению.
