Установка мансардных окон своими руками видео – монтаж мансардного окна своими руками

Содержание

монтаж мансардного окна своими руками

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.
В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

  • подготовка проема;
  • установка рамы;
  • тепло- и гидроизоляция;
  • подготовка дренажной системы;
  • монтаж деталей оклада;
  • установка стеклопакета;
  • внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

  • шуруповерт и саморезы;
  • рейки и брусы из дерева;
  • уровень;
  • гвозди;
  • материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

domzastroika.ru

Установка мансардных окон своими руками

Желание увеличить метраж полезной площади сделало мансарду очень популярным помещением. Пространство, бывшее темным холодным чердаком, благодаря переделке и утеплению становится полноценной комнатой, ее освещение могут обеспечивать не только окна на фронтоне, но и на скатах крыши. Монтаж такого источника освещения довольно сложен, но, желая сэкономить средства, домовладельцы, имеющие небольшой опыт работы со строительными инструментами, стремятся выполнить его самостоятельно. Правильный выбор и установка мансардных окон своими руками с соблюдением технологических норм обеспечат качественную теплоизоляцию и отсутствие протечек.

Основные правила установки

Между стропилами

  1. Крепеж мансардного окна выполняется не к обрешетке кровли, а к стропилам.
  2. Расстояние от оконного проема до стропил не должно быть меньше чем 3 см.
  3. Нижнюю часть окна предпочтительнее разместить на горизонтальной балке.
  4. Створка мансардного окна надевается после установки его коробки.
  5. Требуется утепление оконной конструкции.
  6. Правильная установка увеличивает освещенность на 40%.
  7. Герметичность окна имеет огромное значение, так как на него приходится высокая нагрузка от атмосферных осадков.
  8. Оклад окна подбирается в соответствии с видом кровли.

Монтаж оклада

Виды окон

Окно в мансарде может размещаться вертикально, с обязательным устройством отдельной крыши, и наклонно — в скате кровли. В качестве материала для оконных рам могут использоваться твердые сорта древесины, пластик или алюминий.

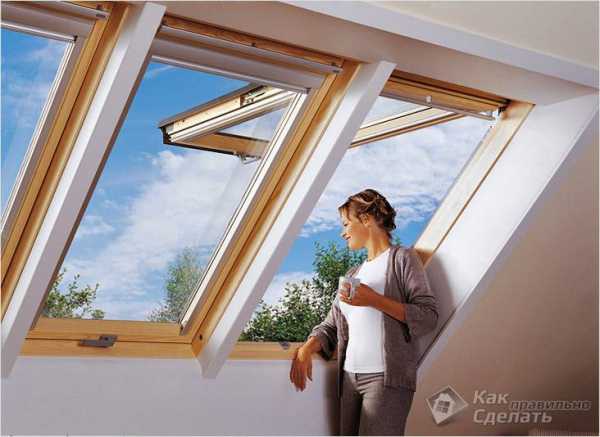

Балконное мансардное окно

  • Прямоугольные окна для мансард выпускаются с поворотной рамой, глухая конструкция изготавливается под индивидуальный заказ.
  • Конструкция из наклонного и вертикального окна позволяет при открывании обоих выходить на балкон.
  • Составное окно: его верхняя часть подвижна, а нижняя — глухая, она служит для увеличения площади освещения.

Вертикальные мансардные окна

Когда скаты кровли очень крутые и сквозь мансардные окна невозможно обозревать окрестности, под ними устанавливаются вертикальные конструкции.

Что включает комплектация

Комплектация

Устройство окна для мансарды сложнее, чем обычного, в его конструкцию входят:

  • Рольставни или маркизет, используемый для обеспечения наружного затемнения.
  • Оклад, защищающий оконную конструкцию от воздействия атмосферных осадков.
  • Рама и стеклопакет, заполненный инертным газом.
  • Уплотнитель, служащий для гидроизоляции.
  • Внутренние откосы.
  • Дренажный желоб.

Выбор места для оконной конструкции

Важно, где установить

Специфика расположения мансардного окна требует учета некоторых нюансов: ширина конструкции должна быть меньше пролета между стропилами, если хочется получить больше света, то необходимо установить несколько окон. Высота установки должна обеспечить возможность управления створкой при помощи ручки, ее среднее значение — 80–130 см.

Установка оконного проема над радиатором исключит появление наледи.

Угол наклона скатов также оказывает влияние на размещение окон, на пологой кровле они располагаются выше.

Монтаж

Монтаж окна

Перед тем как установить мансардное окно, необходимо выполнить разметку места под него. Она производится изнутри помещения. От стропил отступается по 3 см, намечается нижний предел окна, откладывается дополнительно 9 см для кровли с высоким профилем и 6 см — для плоской. Отметив верхнюю границу, соответствующую высоте модели, отмечаем вверх еще 7 см. Гидроизоляционное полотно разрезается с запасом в 20 см и заворачивается внутрь. Если кровельное покрытие уже установлено, его нужно срезать, также убирается обрешетка.

В некоторых случаях можно выполнить монтаж так:

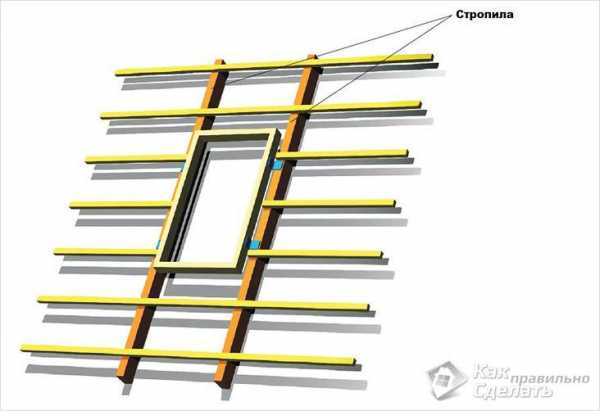

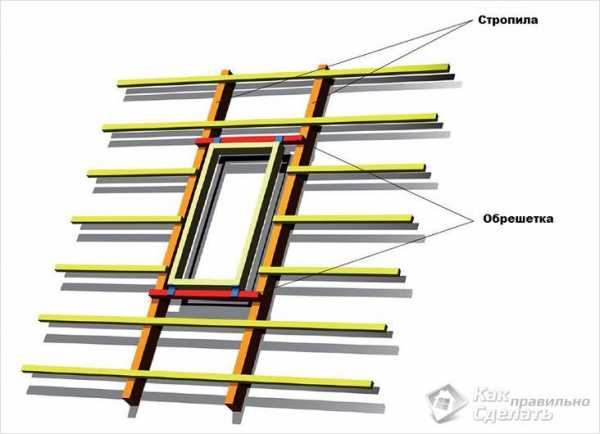

На обрешетке

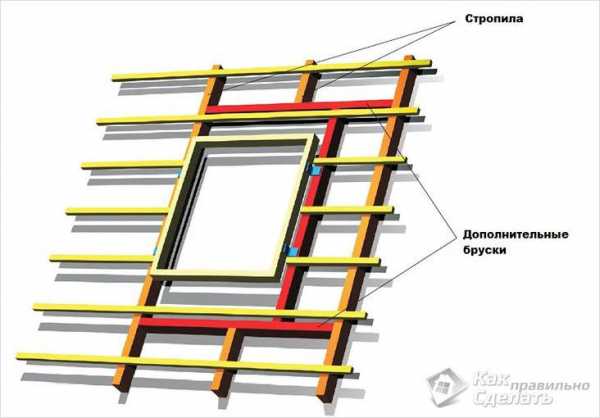

На дополнительных брусках

В нижней части проема прибивается брус, ориентированный по горизонтали, в верхней части — планка, параллельная обрешетке.

Над верхней планкой крепится заводской дренажный желоб для отведения осадков, его устанавливают под небольшим углом. Если такого элемента нет в комплекте, его роль может исполнить конструкция из полосы гидроизоляции.

Схема монтажа мансардных окон Velux

Чтобы не повредить стекло и фурнитуру в процессе установки, рекомендуется снять створку. Далее выполняется монтаж рамы, согласно инструкции изготовителя. В просверленные отверстия вставляются кронштейны, входящие в комплект. На верхнюю часть рамы степлером крепится полоса минеральной ваты для утепления. К монтажному брусу внизу конструкции также крепится полоса утеплителя. Рама устанавливается в проем и крепится за уголки саморезами. Закручивание верхнего крепежа выполняется не полностью, оставляется возможность для выравнивания.

Установка гидроизоляционного фартука

Теперь створка возвращается на место и проверяется равномерность зазора со всех сторон прилегания. Убедившись в правильной установке створки, выполняем надежное закрепление саморезов в верней части, а стекло снова снимаем. Оставленные части гидроизоляции крепятся под уплотнитель окна скобами, вокруг окна раскладывается гидроизоляционный фартук, верх которого заводится под желоб.

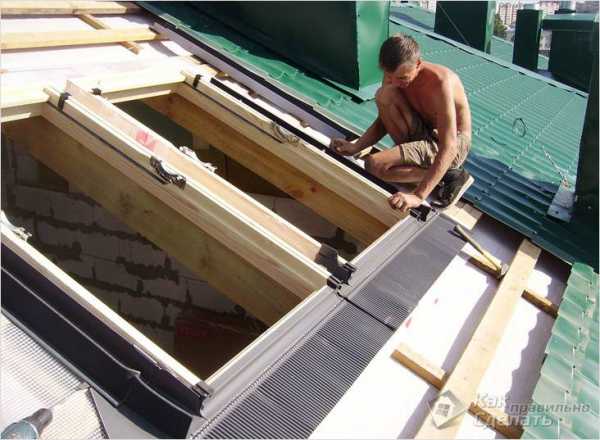

Установка оклада

Работы по монтажу частей оклада начинаются с установки под окном гофрированного фартука. После этого закрепляются боковые элементы, которые необходимо вставить в нижнюю часть до щелчка. Завершает процесс верхняя накладка. Все части крепятся к раме саморезами и плотно стыкуются между собой. Далее укладывается кровельный материал.

Установка створки

Пришло время окончательной установки створки на место, мансардное окно установлено.

Видео

Смотрите обучающее видео по монтажу мансардного окна Velux:

kakpravilnosdelat.ru

инструкция по установке своими руками

В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.

Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.

Давайте изучим все правила, которые касаются этого процесса.

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

krovgid.com

Установка Мансардных Окон Своими Руками Видео — МастерОК

Типы конструкций мансардных окон, также подготовка крыши, особенности установки и пошаговая аннотация при монтаже этого типа окон.

В этой статье мы тщательно разберем, как установить мансардное окно своими руками. Эта операция востребует соблюдения всех советов и наибольшей точности. Даже мельчайшие огрехи недопустимы!

Что же все-таки это такое — мансардные окна

Конструкция мансардных окон имеет ряд особенностей. Этот элемент эксплуатируется в особенных критериях, ведь на него будут довлеть осадки (дождик, снег, град). Это просит полного отсутствия щелей и швов, также высшую крепкость. Наклонное размещение оказывает на рамы импозантную нагрузку.

Фактически все производители мансардных окон употребляют соответственное сверхпрочное стекло. Оно тихо выдерживает огромные нагрузки. Обыденное может просто разорваться при выпадении обильного снегопада либо града.

Принципиально! Непременно поинтересуйтесь у производителя об уровне прочности стеклопакета — снутри него должен быть инертный газ.

Состоит данная конструкция из створок, рамы и особенной фурнитуры. Непременно наличие гидро- и пароизоляционного фартука. Этот элемент позволяет избегать протечек. Наличие дополнительной термоизоляции непременно для грозного русского климата.

Цена мансардного окна находится в зависимости от нескольких причин:

  • Толщина стеклопакета.
  • Материалы профиля.
  • Тип конструкции (об этом побеседуем позднее).
  • Популярность бренда. За продукцию общепризнанных производителей придется незначительно переплатить.
  • Наличие дополнительных частей (рольшторы, рольставни и т.д.).

Все известные систематизации

По типу применяемых материалов

Существует три варианта:

  • Древесные. Невзирая на возникновение более совершенных и удобных материалов, древесная порода до сего времени пользуется широкой популярностью. Главный её плюс — экологическая чистота и поболее симпатичный внешний облик. К минусам можно отнести маленький эксплуатационный период (из-за перепадов температур и завышенной влажности, они рассыхаются) и пожароопасность.

Совет: древесную породу следует обрабатывать антисептиками и защитными составами — это продлит ей жизнь в пару раз.

  • Пластмассовые. Часто встречающийся сейчас вариант. Плюсы ПВХ известны всем — практичность, стойкость к наружным факторам, доступность и т.д. Для их характерен только один суровый недочет — очень мощная плотность, из-за которой в зимнее время осложняется процесс проветривания (отсутствует естественная вентиляция).
  • Дюралевые. Они владеют наилучшими техническими чертами. При всем этом их стоимость существенно выше. Пока данный материал не получил широкого признания, почти во всем из-за высочайшей себестоимости технологии.

По конструктивным особенностям

  • Надставки — верхние элементы проема, которые делают декоративные очертания. Могут иметь неординарную форму (треугольные, полукруглые и т.д.).
  • Дополнительные нижние элементы. Их используют в тех случаях, когда высота помещения мала, а 1-го проема недостаточно для обычного освещения.
  • Световой туннель. Он не контактирует с мансардой — от него идет светоотражающий туннель в помещение, а в нем фиксируют плафон, который рассеивает свет. В большинстве случаев его употребляют на маленьких чердаках.
  • Балконные элементы. Дополнение, которое обеспечивает выход на балкон. Их нередко используют, при сильном уклоне крыши.
  • Карнизные элементы. Их устанавливают вертикально под основным мансардным окном. Необходимость в их появляется, когда пристенок очень высочайший.

По расположению осей открывания

Устройство мансардных окон бывает разным — отличается методика открывания. Выделяют последующие разновидности, относительно расположения оси:

  • Центральная. Более пользующийся популярностью вариант, потому что данная конструкция позволяет прокручивать створки во все стороны.
  • Приподнятая. Их употребляют в районе верхних границ проема.
  • Комбинированная — верхняя ось раскрывается только наружу, а центральная часть может быть повернута (к примеру, для организации очистки).
  • Боковая — это лючки.
  • Нижняя (балконная).

1 Установка мансардного окна в готовую кровлю на объекте 1280x960

Чтоб верно и отменно установить мансардное окно, нужно верно и отменно приготовить...



Мансардные окна. Подготовка оконного проема. Советы профессионалов // FORUMHOUSE

Видео отредактировано для веб-сайта http://sm-piter.ru.

Еще есть одна разновидность, которую нельзя отнести к какой-нибудь из категорий — так именуемые «умные окна». Это система, в какой створки открываются при помощи пульта Д/У. Употребляют такие конструкции, обычно, в 2-ух случаях: если высота помещения очень велика, или по эстетическим суждениям.

Основной фронт работ

Если вы желаете произвести установку без помощи других, то наша аннотация по монтажу мансардных окон поможет для вас. Разглядим все поэтапно.

Теоретический нюанс — избираем размещение

На первом шаге запомните несколько обычных советов:

  • Лучший вариант, если установка не затронет стропила и они останутся без конфигураций. При планировании необходимо стремиться к этому.
  • Размер проема должен быть не меньше 10% от площади помещения — исключительно в таком случае будет обеспечиваться подходящее освещение в хоть какое время года.
  • Ширина проема должна быть меньше на 5-7 см, чем шаг меж стропилами. Если они у вас размещены очень нередко, можно сделать, к примеру, два малеханьких окна рядом вместе.
  • Высоту расположения лучше выбирать от угла ската. Чем круче крыша, тем ниже должен размещаться просвет. Рекомендуемая высота90-120 см от пола.

Правила организации проема

Установка мансардных окон начинается с подготовки проема. В этом случае есть несколько правил, которые нужно соблюсти:

  • Меж просветом и рамой потом мы постелем теплоизолятор. Потому по всему периметру оставляем припуск в несколько см (находится в зависимости от избранного теплоизоляционного материала).
  • Меж кровлей и нижней линией рам оставляем технологический зазор (в границах 10 см).
  • Меж кровлей и верхним брусом оставляем зазор 4-8 см. Это необходимо для того чтоб предупредить перекос конструкции в итоге усадки древесной породы.
  • Рамы устанавливаются непременно к стропилам, а не к обрешетке! Также организовываются горизонтальные рейки из бруса, который набивается на стропила.

Руководствуясь этими правилами, вы должны вырезать просвет (лучше пользоваться бензопилой). Эта процедура достаточно ординарна. Но если у вас уже установлен кровельный материал и изготовлена внутренняя отделка, то это будет еще труднее. Вы должны знать внутреннее размещение стропил. Совершенно, если у вас под рукою имеется схема.

Помните, что кровельный материал и стропила пилятся различными инструментами. Древесные элементы пилим обычный пилой, а шифер либо профнастил болгаркой со специальной насадкой. Если у вас нет соответственных инструментов, или для вас неизвестно размещение стропил, лучше пригласить спеца, который организует для вас просвет. В неприятном случае вы рискуете нанести суровый вред крыше.

Если потолок мансарды отделан панелями либо схожим материалом, то их можно за ранее демонтировать. Это дозволит выяснить размещение стропил, также облегчит нам жизнь. Назад панели монтируем только по окончанию работ — в таком случае вы их не повредите.

Специфичность организации коробки

Мансардное окно своими руками сделать не так трудно, как может показаться на 1-ый взор. Главное — повсевременно инспектировать точность и корректность установки. Уровень (в эталоне лазерный), рулетка и отвес должны стать вашими наилучшими друзьями на всех шагах работы.

Итак, вы вырезали просвет соответственного размера, следуя представленным выше советам. Дальше для вас будет нужно сделать коробку — элемент, за счет которого будет держаться наша конструкция.

  • Устанавливаем снизу временную опору — в её качестве может послужить хоть какой брусок. Низ окна должен быть выставлен строго горизонтально, потому воспользуйтесь строительным уровнем. Даже перекос в 1 мм подставит под опасность фуррор всей операции.
  • Фиксируем нижний часть коробки на саморезы. Потом закрепляем верхний угол.

Принципиально! Не заворачивайте саморезы до упора, чтоб можно было в случае необходимости произвести регулировку.

  • Итак, мы временно зафиксировали коробку и сейчас необходимо произвести её регулировку. По всему периметру оцените расстояние до кровли, также горизонтальность (вертикальность) с помощью уровня либо отвеса. Зазор должен быть схожим со всех боков. Для регулировки используем особые пластмассовые клинья
  • Снова проверив корректность фиксации, устанавливаем теплоизоляцию — закладываем её в зазор меж коробкой и кровлей, не оставляя даже мельчайших щелей! Помните, что на конструкцию будет оказываться колоссальная нагрузка, потому не допустимы даже малые погрешности и зазоры.
  • Изоляционный материал должен на несколько см перекрывать окно — это обеспечит дополнительную защиту от ветра и воды. Потому подрезаем его с припасом.

Как верно воткнуть оклад

Оклад — это конструкция, которая соединяет окно с рамой. Она же делает наивысшую плотность и крепкость. Устанавливается она в таковой последовательности:

  • Поначалу устанавливаем нижнюю часть оклада. После этого фиксируется верхняя накладка. Эти элементы закрепляются на саморезы.
  • Потом устанавливаются боковые секции на особенные гвозди.
  • Дальше вставляем боковые части до упора вниз. К обрешетке секции устанавливаются с помощью кляммеров.
  • Верхние и боковые накладки крепятся саморезами.
  • Сейчас кровельный материал подводим к фальцу на окладе.
  • Верхнюю секцию оклада прикрепляем к обрешетке кляммерами. К коробке прижимаем её на саморезы.
  • Если наблюдаются избытки кровли, подрезаем её, оставив 5-10 мм.

Простой шаг — вставка рамы

Более трудозатратные операции закончились. Сейчас для вас требуется воткнуть готовую конструкцию. Если вы работаете в одиночку, то перед этим выньте раму, чтоб она не хлопала, ибо это может стать предпосылкой изъянов. При наличии напарника этого можно не делать, потому что он будет одной рукою придерживать створку.

  • Прикладываем набор к окладу. Он должен совершенно с ним совпадать. В неприятном случае необходимо обратиться к производителю, потому что это брак.
  • Сперва фиксируем нижнюю часть. Нижние крепления нужно закрутить до упора, а верхние бросить в немного свободном состоянии. В итоге мы сделаем малозначительный свободный ход, подходящий для регулировки.
  • На данном шаге проводится финальная регулировка. Вы должны совершенно зафиксировать окно — расстояние от рамы до проема должно быть схожим со всех боков.
  • Убедившись в правильном расположении, «намертво» закручиваем все крепежные элементы.

В конце отделываем наружные откосы на мансардные окна. А именно, необходимо по периметру рамы установить водоизоляционный фартук (он предупредит протечки). Крепим его на строительный степлер. Если не выходит, можно пользоваться малеханькими гвоздями либо особыми шурупами.

arosw.ru

Установка мансардных окон своими руками

При больших размерах мансардного этажа окна на фронтоне не дают достаточной освещенности, поэтому решают проблему их установкой в крыше. Если правильно подобрать и смонтировать, то, по утверждению специалистов, помещение получает 40% дополнительного света. Улучшаются и другие показатели: вентиляция, эстетичность.

К окнам в скатах крыши, частью которой они являются, предъявляются определенные требования: прочность, препятствование проникновению влаги, хорошая теплоизоляция. Их монтаж имеет свои особенности, несоблюдение правил приводит к нарушению герметичности. После знакомства со статьей установка мансардных окон своими руками станет понятной и доступной.

1

Особенности мансардной крыши – влияние на установку окон

Для использования подкровельного пространства крыша в здании выполняется по определенным правилам. Ее скаты служат стенами помещения. Они дополнены теплоизоляционным материалом с защитой от влаги снаружи и пара изнутри. Обязательно предусматривается вентиляция. Кровля получается многослойной, отчего строители прозвали подобные конструкции «пирогом».

Схема кровельного пирога

Для хорошего освещения всей мансарды, занимающей большое пространство, устраивают окна в крыше. Если установка происходит одновременно с возведением дома, или еще нет теплоизоляции, это сделать проще. В нужном месте вырезают покрытие. Но часто конструкция уже готовая, и тогда приходится делать отверстие в многослойном пироге.

Устройство окна

Теперь в такой же мере эти обязанности возлагаются на мансардные окна. Они также должны хорошо открываться и закрываться, выстаивать в случае грозных атмосферных атак. Поэтому к выбору конструкций следует подходить ответственно:

  • использовать закаленные стекла или триплекс;
  • желательно наличие энергосберегающего пропускающего свет элемента;
  • обязательны герметичные уплотнители и накладки;
  • прочная рама, противостоящая влаге и ультрафиолету;
  • предусмотреть устройства вентиляции, защиты от насекомых, затенение.

Мягкая кровля – это синтетическое водоупорное покрытие, доступное для обработки и резки. Все операции по установке окна выполняются острым ножом и пилой. Опорные рейки монтируются на саморезах. Высокая квалификация не требуется, важно соблюдать точность и аккуратность, придерживаться инструкции, описанной в паспорте изделия. Ошибки связаны преимущественно с утеплителем и гидроизоляцией.

Крыши из металлочерепицы, профнастила, гибкая синтетическая аналогичны по конструкции. Мягкое покрытие разрезают электролобзиком или ножницами для металла. Если на кровле керамическая черепица или шифер, материал частично снимают, а затем устанавливают по-новому. В остальном оконный проем монтируется одинаково.

К стропилам предъявляются высокие требования. Идеальное расстояние между отдельными элементами, когда в пространство входит окно и остаются небольшие припуски, в среднем 4 см. Если нет возможности выдержать размеры, устанавливают дополнительную опорную систему.

2

Требования к оконным конструкциям – соблюдать обязательно

Необычный способ и место установки – под уклоном в скате крыши – предполагают особые свойства монтируемых изделий. Они более подвержены негативному воздействию внешней среды, чем расположенные вертикально. Основная роль окон в мансарде – обеспечить максимальное поступление света, одновременно сохраняя тепло. Правильно устроенные конструкции освещают самые дальние уголки помещения.

Используются специально предназначенные для этой цели изделия, а также приспосабливаются обычные фасадные, витражные, комбинированные, домеры. Они подвергаются большой нагрузке, потому что становятся элементом крыши. На них в равной степени, как и на кровлю, воздействуют ветер, дождь, снег. Поэтому для оконной рамы важны герметичность, точные размеры, сохранение жесткости, устойчивость к изменениям температуры.

Традиционно для изготовления применяется цельное дерево или клееный брус. Он способен служить длительный срок, не боится резких изменений погодных условий, повышенной влажности. Из современных материалов широкое распространение получил профиль ПВХ. Меньшим спросом пользуются алюминиевые рамы, дополненные вставками из пластика.

Конструктивные элементы

Дополняет окно оклад, предназначенный для защиты стекла и отвода осадков, герметичности стыкования с кровлей. Его делают из алюминия, покрытого светоустойчивой краской или медью. Он практически незаметен, стороны частично прячутся под материалом ската. Используя специализированные оклады, проводят объединение окон в группы, расположенные горизонтально, вертикально или комбинированным способом.

Понадобятся также фартуки для защиты от влаги и пара, желоб от протечек. Все аксессуары подбирают от одного производителя. Несмотря на внешнюю схожесть, модели имеют свои особенности, разную комплектацию. Особенно этот момент важен для защитного оклада. Должен получиться набор одной линейки, иначе есть риск, что какая-то деталь не подойдет.

Для светопрозрачного элемента важна повышенная прочность, не слишком большой вес. Обычно используется однокамерный стеклопакет. Чтобы обеспечить дополнительную безопасность, материал подвергается закаливанию. Применяется также стекло, имеющее теплоотражающее покрытие, двухслойное ударопрочное. Отдельные производители оконных конструкций заполняют стеклопакеты инертным газом, отчего повышается теплосберегающая способность.

Обязательно предусматривают хорошую вентиляцию. На одних моделях с этой целью устанавливают специальные клапаны, на других – фильтры и дополнительно антиконденсатное устройство. Окна должны открываться. На выбор предоставляются системы с различными способами: распашные, поворотные, комбинированные и другие. На чем остановиться – зависит от возможностей и предпочтений хозяина.

3

Подходящее место – факторы, влияющие на выбор

Начинается работа с определения месторасположения конструкции. От правильности зависит дальнейший результат: герметичность крыши, ее внешний вид, внутреннее убранство помещения. Существуют участки, где установка нежелательна:

  1. 1. Скаты, образующие ендову, в которой скапливается снег. Если здесь провести монтаж, открыть окно будет невозможно, в комнату проникнет влага.
  2. 2. Места примыкания к стенам, где тоже собираются осадки. Дополнительное неудобство – постоянное затенение.
  3. 3. Участок рядом с каналами вентиляции и дымоходами. Они благоприятствуют образованию конденсата.

Специалисты рекомендуют располагать мансардные окна подальше от любых конструктивных узлов, имеющихся на крыше. Идеальное место – скаты, где достаточно свободного пространства. Оно привлекает тем, что не нарушит функциональные свойства крыши, удобством монтажа.

Правильно выбранная высота обеспечивает хорошую обзорность

Установка мансардных окон по готовой кровле производится при соблюдении некоторых условий. Принимается во внимание материал покрытия. Если он мягкий, то выбирают любое место с учетом вышеприведенных требований. Его разрезают без особых усилий, при этом не нарушается герметичность крыши и внешний вид. Совсем другого подхода требует металлочерепица и подобные ей жесткие кровли: монтаж проводят, стараясь не нарушить волны и ряды.

Оконную конструкцию размещают между стропилами

Особого внимания требует расстояние между стропилами: идеальный вариант, когда оно больше размеров окна на несколько сантиметров. В остающееся пространство укладывают теплоизоляционный материал. При недостаточном шаге в систему вносят изменения: добавляется дополнительная балка. Это требует хороших навыков, сделать непрофессионалу трудно. Лучше отказаться от подобной операции, а вместо одного большого окна установить два меньших.

Учитывается еще несколько факторов. Приборы отопления для повышения эффективности всегда устанавливаются под окном. Для батареи предусматривают возможность подвода труб, для подключения электрического устройства понадобится розетка. Важно также местоположение ручки для открывания. Если она установлена сверху, то нижний край не поднимают выше, чем 1,1 м.

Габариты оконного проема

На расположение мансардного окна также влияет угол наклона ската. На крутых крышах предпочтительное место установки – вверху, на пологих – снизу. От пола высота составляет в любом случае 0,8 – 1,3 м. Конкретно определяют в зависимости от вида кровли. Например, керамическая черепица не подрезается, а с листовым материалом подобную операцию проделывают, но по возможности стараются не нарушать ряд и волны.

4

Установка конструкций – технология и последовательность

Монтаж начинают с проектирования и расчетов. В зависимости от желаемых параметров: типа изделий, их размеров, количества, выбирают окна. Важно правильно определить необходимую площадь остекления. Хорошее освещение обеспечивает соотношение с полом 1:10, независимо от формы.

Работы удобно проводить, когда отсутствует внутренняя отделка. На гидроизоляцию в помещении наносят метки. По ним дальше вырезают оконный проем. Крепление осуществляется по стропилам и монтажному брусу. Намечают нижний уровень, отступают 9 см, если кровля профилированная, и 5 см для плоской. От верхней точки окна через 10 см проводят линию.

4.1

Устройство проема, монтаж и регулировка рамы

Вырезают гидроизоляцию по диагонали от углов с запасом 20 см. Оставшийся материал заворачивают внутрь помещения. Снимают или вырезают кровельное покрытие. От стропил отступают 2 см и удаляют обрешетку.

В крыше делают отверстие под окно

В нижней части проема прибивают монтажный брус толщиной 5 см, можно больше. Выставляют горизонтально, проверяя уровнем. К нему скобами прикрепляют нижний конец гидроизоляционного полотна, а верхний – к обрешетке. Боковые края вытягивают наружу.

Установка мансардных окон своими руками схожа в основных моментах, но имеет отличия в частностях, что зависит от фирмы-производителя. Кронштейны для крепежа в одних случаях фиксируются на стропилах, в других – дополнительно на обрешетке. Поэтому внимательно изучают инструкцию производителя и следуют ей.

Чтобы ничто не мешало при монтаже, снимают створку и оклад, если он уже установлен. Остается голая рама, на которой закрепляют кронштейны в предназначенных для этого местах. К верхней части короба степлером прибивают теплоизоляцию. Внизу она укладывается на брус и фиксируется рамой, установленной в проем.

Монтаж оконного короба

Нижний крепеж сразу закручивается до упора, а верхний пока не затягивается до конца – впереди регулировка положения короба с их помощью. Устанавливают створку, смотрят, чтобы прилегала к раме со всех сторон, был одинаковый зазор. При необходимости выравнивают сразу, потому что впоследствии не получится. Затем окончательно затягивают крепление, минеральную вату фиксируют на раме, обрезают лишнее. Боковые проемы заполняют утеплителем.

4.2

Наружная гидроизоляция и оклады – сборка по правилам

Оконная конструкция покупается вместе с фартуком, но при желании делают из имеющегося материала. Для его установки вверху проема удаляют обрешетку на ширину, равную размеру дренажного желоба. Посредине подрезают гидроизоляционную пленку и заводят под нее водосточный элемент, устанавливают в промежутке реек обрешетки. Теперь осадки не будут попадать на окно, а стекать по желобу.

Установка гидроизоляции

Разворачивают фартук и распределяют вокруг проема таким образом, чтобы окно и крыша не протекали. Скобами из степлера закрепляют на раме, монтажном брусе, стропилах, обрешетке, под которую заводят края. Верх располагают под дренажным желобом. Возвращают кровельный материал на место. Оклад начинают монтировать снизу, затем устанавливают боковины, верхнюю часть.

Оформление оконного проема завершается накладками. В зависимости от изготовителя, имеются свои особенности монтажа, поэтому ориентиром служит инструкция фирмы. Окна Roto снабжаются резиновым уплотнителем на раме, под который заводится оклад.

Монтаж оклада

Фирма Fakro избрала другой способ: крепление осуществляется прямо на раму, а место соединения скрывается под декоративными накладками. Старательно стыкуют все части, связывают с коробом и обрешеткой. В завершение на оклад устанавливают элемент, обеспечивающий плотное прилегание кровельного материала.

Герметизируют стыки между оконным проемом и рамой, используя специальный герметик. Монтажная пена здесь не годится. Внутри мансардного помещения устанавливают утепленные откосы. Начинают с нижнего, который располагают строго горизонтально, затем боковины и верхний. Обязательно использование эластичного уплотнителя.

С монтажом мансардных окон закончено. Для более детального ознакомления с процессом предлагается ознакомиться с видеоматериалом.

remontodelo.com

видео и фото инструкция, цена


Установка мансардных окон своими руками

Желание увеличить метраж полезной площади сделало мансарду очень популярным помещением. Пространство, бывшее темным холодным чердаком, благодаря переделке и утеплению становится полноценной комнатой, ее освещение могут обеспечивать не только окна на фронтоне, но и на скатах крыши. Монтаж такого источника освещения довольно сложен, но, желая сэкономить средства, домовладельцы, имеющие небольшой опыт работы со строительными инструментами, стремятся выполнить его самостоятельно. Правильный выбор и установка мансардных окон своими руками с соблюдением технологических норм обеспечат качественную теплоизоляцию и отсутствие протечек.

Основные правила установки

Между стропилами

  1. Крепеж мансардного окна выполняется не к обрешетке кровли, а к стропилам.
  2. Расстояние от оконного проема до стропил не должно быть меньше чем 3 см.
  3. Нижнюю часть окна предпочтительнее разместить на горизонтальной балке.
  4. Створка мансардного окна надевается после установки его коробки.
  5. Требуется утепление оконной конструкции.
  6. Правильная установка увеличивает освещенность на 40%.
  7. Герметичность окна имеет огромное значение, так как на него приходится высокая нагрузка от атмосферных осадков.
  8. Оклад окна подбирается в соответствии с видом кровли.

Монтаж оклада

Виды окон

Окно в мансарде может размещаться вертикально, с обязательным устройством отдельной крыши, и наклонно — в скате кровли. В качестве материала для оконных рам могут использоваться твердые сорта древесины, пластик или алюминий.

Балконное мансардное окно

  • Прямоугольные окна для мансард выпускаются с поворотной рамой, глухая конструкция изготавливается под индивидуальный заказ.
  • Конструкция из наклонного и вертикального окна позволяет при открывании обоих выходить на балкон.
  • Составное окно: его верхняя часть подвижна, а нижняя — глухая, она служит для увеличения площади освещения.

Вертикальные мансардные окна

Когда скаты кровли очень крутые и сквозь мансардные окна невозможно обозревать окрестности, под ними устанавливаются вертикальные конструкции.

Что включает комплектация

Комплектация

Устройство окна для мансарды сложнее, чем обычного, в его конструкцию входят:

  • Рольставни или маркизет, используемый для обеспечения наружного затемнения.
  • Оклад, защищающий оконную конструкцию от воздействия атмосферных осадков.
  • Рама и стеклопакет, заполненный инертным газом.
  • Уплотнитель, служащий для гидроизоляции.
  • Внутренние откосы.
  • Дренажный желоб.

Выбор места для оконной конструкции

Важно, где установить

Специфика расположения мансардного окна требует учета некоторых нюансов: ширина конструкции должна быть меньше пролета между стропилами, если хочется получить больше света, то необходимо установить несколько окон. Высота установки должна обеспечить возможность управления створкой при помощи ручки, ее среднее значение — 80–130 см.

Установка оконного проема над радиатором исключит появление наледи.

Угол наклона скатов также оказывает влияние на размещение окон, на пологой кровле они располагаются выше.

Монтаж

Монтаж окна

Перед тем как установить мансардное окно, необходимо выполнить разметку места под него. Она производится изнутри помещения. От стропил отступается по 3 см, намечается нижний предел окна, откладывается дополнительно 9 см для кровли с высоким профилем и 6 см — для плоской. Отметив верхнюю границу, соответствующую высоте модели, отмечаем вверх еще 7 см. Гидроизоляционное полотно разрезается с запасом в 20 см и заворачивается внутрь. Если кровельное покрытие уже установлено, его нужно срезать, также убирается обрешетка.

В некоторых случаях можно выполнить монтаж так:

На обрешетке

На дополнительных брусках

В нижней части проема прибивается брус, ориентированный по горизонтали, в верхней части — планка, параллельная обрешетке.

Над верхней планкой крепится заводской дренажный желоб для отведения осадков, его устанавливают под небольшим углом. Если такого элемента нет в комплекте, его роль может исполнить конструкция из полосы гидроизоляции.

Схема монтажа мансардных окон Velux

Чтобы не повредить стекло и фурнитуру в процессе установки, рекомендуется снять створку. Далее выполняется монтаж рамы, согласно инструкции изготовителя. В просверленные отверстия вставляются кронштейны, входящие в комплект. На верхнюю часть рамы степлером крепится полоса минеральной ваты для утепления. К монтажному брусу внизу конструкции также крепится полоса утеплителя. Рама устанавливается в проем и крепится за уголки саморезами. Закручивание верхнего крепежа выполняется не полностью, оставляется возможность для выравнивания.

Установка гидроизоляционного фартука

Теперь створка возвращается на место и проверяется равномерность зазора со всех сторон прилегания. Убедившись в правильной установке створки, выполняем надежное закрепление саморезов в верней части, а стекло снова снимаем. Оставленные части гидроизоляции крепятся под уплотнитель окна скобами, вокруг окна раскладывается гидроизоляционный фартук, верх которого заводится под желоб.

Установка оклада

Работы по монтажу частей оклада начинаются с установки под окном гофрированного фартука. После этого закрепляются боковые элементы, которые необходимо вставить в нижнюю часть до щелчка. Завершает процесс верхняя накладка. Все части крепятся к раме саморезами и плотно стыкуются между собой. Далее укладывается кровельный материал.

Установка створки

Пришло время окончательной установки створки на место, мансардное окно установлено.

Видео

Смотрите обучающее видео по монтажу мансардного окна Velux:

kakpravilnosdelat.ru

Как установить мансардное окно своими руками (видео)

Установка мансардных окон – достаточно трудоемкое и сложное дело. Но не всегда есть возможность поручить такую работу специалистам. Поэтому многим приходится самостоятельно изучать материалы, чтобы научиться делать монтаж мансардных окон в металлочерепицу своими руками. Проблем с подробными инструкциями и видео самого процесса нет, поэтому каждый желающий может получить базовые знания.

Функции мансардных окон

Чаще всего об установке мансардного окна задумываются хозяева, которые по тем или иным причинам не продумали сразу расположение подобных окон в кровле своего дома. Но проходит время, и многие думают о том, чтобы превратить темную мансарду в жилое функциональное помещение. Для этого необходимо продумать расположение источников дневного света и свежего воздуха.

Мансардное окно должно выполнять такие функции:

  • без проблем открываться и закрываться;
  • сохранять тепло;
  • быть устойчивым к осадкам;
  • защищать от пыли и насекомых;
  • иметь хорошую систему вентиляции.

Поэтому конструкция таких окон довольно сложная. Обычное окно в мансардную крышу не подойдет. Современное мансардное окно состоит из прочной рамы, закаленных стекол, энергосберегающих элементов, герметичных гидроизоляционных уплотнителей, внутренних жалюзей или рулонных штор, затеняющих и защищающих от насекомых устройств (рольставни, маркизет, москитные сетки).

Стандартные шторы для декорирования и затенения не подходят, так как мансардные оконные конструкции монти

xn-----6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

монтаж мансардных окон своими руками

Мансардные окна: виды, размеры, обзор, особенности монтажа. Установка и монтаж мансардных окон своими руками. Окна мансардные Велюкс, Fakro, Roto. Как установить мансардное окно своими руками. Окна в мансардной крыше.

Каждый человек, который желает установить мансардные окна своими руками, должен понимать, что данный процесс требует базовых умений и знаний. Неправильная установка окна в мансардной крыше может повлечь за собой ряд неприятных последствий, включая нежелательные протечки, появление конденсата, потерю шумо- и звукоизоляционных качеств строения, а также необходимость в демонтаже и последующей замене окон. Чтобы избежать этого и установить мансардные окна своими руками точно и правильно, следует ознакомиться с тонкостями их выбора, а также приемами монтажа и регулировки зазоров.


Содержание статьи

Мансардные окна и особенности их выбора

Перед тем как купить мансардные окна, следует задуматься о том, какое функциональное назначение они должны выполнять. В наше время производители предлагают большой ассортимент мансардных окон, которые отличаются по форме, конструкции, оформлению и функциональным особенностям. Наиболее популярными ныне являются мансардные окна Fakro, окна мансардные Велюкс, а также продукция фирмы Roto. Данные марки отличаются высоким качеством, отличной функциональностью и широким модельным рядом мансардных окон.


Мансардные окна в отличие от обычных оснащаются основным элементом – окладом. Именно данная конструкционная деталь придает окнам столько необходимой влагонепроницаемости, шумоизоляции, а также гарантирует их износостойкость и качество. Тип оклада может отличаться и подбирается отдельно для прямой кровли, т. е. кровли из фальцованных листов или битумной черепицы, для профилированной кровли, например, ондулина, шифера, металлочерепицы, или кровли из керамической черепицы.



Монтаж мансардных окон своими руками

Установка мансардных окон осуществляется поэтапно. Изначально проводится разметка места установки с выдержкой вертикального и горизонтального положения по уровню. Плоскость расположения окна должна соответствовать плоскости кровли. Размеры мансардных окон могут отличаться. При этом обрешетка и кровельный пирог должен иметь проем, который превышает размеры окна в ширину на 3-4 cм и около 5 cм в высоту. Данный зазор позволит беспрепятственно установить мансардное окно, а также осуществить в последующем отделочные работы быстро и качественно.

Нижняя часть коробки должна устанавливаться по уровню, крепежные уголки при этом закрепляются саморезами. Верхние уголки наживляются, чтобы в дальнейшем отрегулировать положение окна с большей точностью. Чтобы избежать протечки дождевой воды и появления сквозняков, необходимо тщательно отрегулировать зазоры между рамой и коробкой. Также весьма важно достичь равномерного прилегания оконной рамы к коробке. Это выполняется путем ослабления или затягивания саморезов с крепежными уголками и подкладками в виде пластиковых клиньев, которые также входят в комплект мансардного окна.

Регулировку положения мансардного окна необходимо выполнять сразу в процессе установки. После начала отделочных работ исключить зазоры и перекосы уже будет довольно сложно. Мансардные окна в отличие от обычных рам нуждаются в дополнительной гидроизоляции. Гидроизоляционный материал может монтироваться отдельно, вокруг окна или же закрепляться внатяжку по периметру до образования небольшого ската. В местах прилегания к окну слои гидроизоляции должны перекрывать друг друга на 20 см и более. Также мансардное окно должно оснащаться дренажным желобом, после установки которого можно приступать к монтажу нижнего оклада и оконной накладки.

Верхняя и боковые оконные накладки устанавливаются в последнюю очередь. Кровельный материал должен соприкасаться с фальцем оклада, а также фиксироваться, например, материалами на битумной основе. Как установить мансардное окно, мы вкратце разобрались. Тем не менее, чтобы избежать перекосов, протечек или потери эксплуатационных качеств, лучше доверить монтаж мансардных окон опытным специалистам.

Если вы решили установить мансардные окна своими руками, ознакомьтесь еще с несколькими нюансами:

  1. Выбирая мансардное окно, необходимо решить, какие функции действительно необходимы. Различные модели мансардных окон Велюкс, Fakro, Roto и прочих марок могут иметь абсолютно разную фурнитуру и комплектацию, которая и влияет на их окончательную стоимость.
  2. Тип оклада должен соответствовать типу кровельного материала. На этот фактор следует обязательно обращать внимание, перед тем как купить мансардные окна. Неправильный выбор оклада может существенно усложнить установку, а также ухудшить эксплуатационные качества мансардного окна.
  3. Монтаж мансардных окон необходимо осуществлять, максимально выдерживая линию горизонта нижней части. Малейшие отклонения могут привести к появлению зазоров, перекосов и существенно усложнить отделку откосов.
  4. Плоскости откосов должны выдерживаться в определенном положении: верхний – параллельно полу, а нижний – перпендикулярно. Если этого не соблюдать, то в мансардном помещении может наблюдаться промерзание откосов, появление конденсата, а также затруднение рециркуляции теплого воздуха. Для решения этих проблем можно также установить отопительные приборы непосредственно под окнами в помещении.
  5. Деревянный профиль для облицовки откосов более подходящий, нежели металлический. Дело в том, что металл отличается высокой теплопроводностью и может стимулировать появление конденсата и плесени.
  6. Теплоизоляционные контуры, т. е. теплоизоляция периметра окна уменьшит вероятность появления влаги, а также поможет избежать появления зазоров и сквозняков.
  7. Чтобы избежать протечек во время сильного дождя или таяния снега, необходимо правильно установить гидроизоляционные фартуки, а также тщательно состыковать оконный оклад с кровельным материалом.
  8. Весьма важным фактором является регулировка зазоров между рамой окна и коробкой. От этого напрямую зависит влаго- и пыленепроницаемость мансардного окна. Регулировку следует начинать с выравнивания боковых зазоров, после чего приступать к параллельности оконной рамы и коробки. Чтобы отрегулировать зазоры в местах примыкания рамы к коробке окна, необходимо подложить под соответствующий крепеж пластиковый клин, подобрать необходимую высоту и затянуть саморез.
  9. При установке оклада необходимо правильно стыковать его элементы с креплениями.

В целом монтаж мансардных окон при наличии определенных знаний не вызовет особых затруднений и хлопот. Тем не менее, во избежание проблем при установке и потери эксплуатационных свойств мансардных окон лучше доверить их монтаж проверенным строительным фирмам. Если вы все же решились выполнить установку мансардных окон своими руками, ознакомьтесь с инструкцией по их установке, также посмотрите монтаж мансардных окон видео прямо сейчас.

Оптимальное освещение вашей мансарды

Главное правило освещения! 10:1 То есть на каждые 10м2 помещения — минимум 1 м2 остекления (согласно СНиП 2.08.01-89). Для гостиных, студий и детских комнат лучше предусмотреть больше света.

Код окна C02 F06  M04 M06 M08 M10 P08 S06 S08
 Размер окна 55×78 66×118 78×98 78×118 78×140 78×160 94×140 114×118 114×140
 Площадь остекления  0.2  0.45  0.44  0.56  0.69  0.82  0.88  0.90  1.11


 Изменение освещения в зависимости от размера и количества окон.

Выбор ширины мансардного окна

Ширина мансардного окна должна быть не более 4-6 см расстояния между стропилами. Лучше всего запланировать шаг стропил заранее, на этапе проекта, в зависимости от выбранной ширины окон. Однако при помощи несложной подгонки стропил можно установить окно любого понравившегося размера.



Наиболее распространенные способы подгонки стропил

Длина мансардного окна

Выбор длины мансардного окна зависит от нескольких факторов:

  • Высота установки;
  • Угол наклона кровли. Основное правило — чем меньше уклон кровли, тем длиннее должно быть мансардное окно;
  • Ваши собственные предпочтения.

Так конструкция кровли вас практически не будет ограничивать: выберите то окно или ту комбинацию окон, с которой в Вашей мансарде будет хорошее освещение и уют.

Выбор модели мансардного окна

Обязательно примите во внимание тип помещения. Универсальные деревянные модели мансардных окон (классика GGL) — идеально подойдут к большинству помещений в мансарде.

В помещения с повышенной влажностью таких как ванна, кухня, детская, бассейн сауна и туалет, рекомендуют установку окон с полиуретановым покрытием. Именно такие окна наилучшим образом сочетаются с белыми интерьерами.

В помещении с выходом на крышу, выбирают специальные окна для неотапливаемых помещений.

Если имеется карниз или фасад обратите внимание на карнизное или фасадное окно в дополнение к мансардному.

Чтобы создать впечатляющий интерьер можно выбрать комбинацию мансардных окон с дополнительными элементами, и использовать окно-балкон.

На какой высоте установить мансардное окно?

Мансардные окна — это не только свет и свежий воздух, а так же прекрасный вид из окна! Согласитесь, изюминка загородной жизни как раз и заключается в возможности созерцать красоты окружающей природы.

При выборе высоты установки основное правило — отличный обзор из окна. При этом, как для стоящего, так и для сидящего человека.

Оптимальная высота установки мансардных окон (по ГОСТу): 900-1100 мм от пола до нижней границы прозрачной части. От пола до верха окна должно быть от 2000 до 2200 мм.

Видео «Монтаж мансардных окон»

Автор: Сергей Юшков, написано статей: 837. Комментировал: 424.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

www.allremont59.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
