Счетчик электроэнергии своими руками: установка, схема, подключение
Как часто, сталкиваясь с проблемой, приходится проходить по кабинетам, ждать выезда бригады. Всего этого можно избежать, выполнив установку счетчика электричества, своими руками. Пошаговая инструкция выполнения работы, инструмент, меры безопасности. Все это, и другая полезная информация содержится в этой статье.
Содержание статьи
Виды электрических счетчиков
Бывают однофазными, трехфазными. Квартиры, частные жилые дома, оборудуются однофазными приборами. По устройству: электронные счетчики, индукционные приборы. Для предотвращения краж электроэнергии, энергетики требуют установки электронных видов изделия.
Следующий критерий – номинал тока. Это значение, следует учитывать, при выборе счетчика, для разных помещений. Для стандартных квартир, 80 ампер, лучший номинал силы тока. Частные домовладения, квартиры, с большой площадью, необходимо оснащать более мощными электросчетчиками.
При подборе, необходимо проводить расчет, исходя из мощности приборов, освещения, агрегатов, подключаемых в сеть. Более полную информацию, можно получить у энергетиков, разработке проекта здания.
Параметры приборов учета
Основным параметром, является класс точности, учитывающий погрешность при замере расхода электричества. До 1996 года, в России это значение было 2,5%. Это самая большая погрешность измерений. В этом году, принят новый класс точности, для жилых и бытовых помещений. Он равен 2%. В это же время, началась замена индукционных счетчиков.
Следующий важный параметр – это изменение тарифа (дневного, ночного). В новейших приборах тариф меняется и при смене сезона. Ночной тариф, стоит в 2 раза меньше. Это позволяет экономить деньги. Ночной тариф начинается в 11 вечера и до 7 утра.
Сейчас устанавливаются автоматизированные системы учета, позволяющие снимать значения расхода дистанционно. Заказчику, приходит готовая квитанция, с показанием за последний месяц и суммой оплаты.
Следует помнить сроки поверки электрического счетчика, сроки замены. Для предотвращения проблем, следует выполнять эти операции в сроки, указанные в документах. Многообразие моделей, позволяет сделать замену прибора, с меньшими затратами.
Чтобы пломбировка и оформление нового счетчика прошли без проблем, штрафных санкций, необходимо оформить некоторые обязательные бумаги.
Документы, необходимые при установке своими руками
Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.
- Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
- Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:
– фамилия, инициалы владельца жилья;
– номер лицевого счета;
– адрес и контактные телефоны.
- Получив разрешение, проводим монтаж.
Операция пломбировки и приема обязательна.
- После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.
Место установки счетчика электричества
В многоквартирных домах, установка проходит в электрические щиты, располагаемые на лестничных площадках в подъезде. Здесь же монтируют несколько автоматов, для отключения разводки проводки от сети.

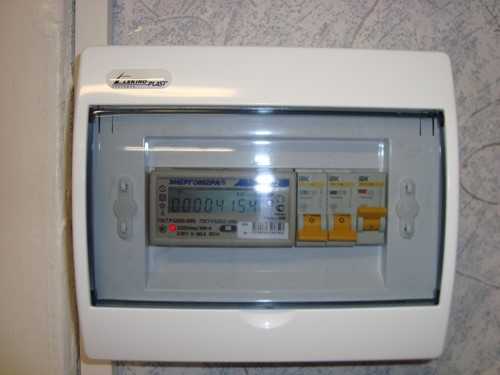

При монтаже в частных домовладениях установка производится в специальные защитные ящики на стене дома или возле входа на участок. Здесь также монтируют прерыватели цепи.
После всех подготовительных работ, проводятся монтажные работы.
Пошаговая инструкция установки счетчика электроэнергии своими руками
Для выполнения работы, понадобятся следующие инструменты и оборудование:
– установочный ящик;
– установочная пластина для крепления прибора и оборудования;
– контакты или специальная контактная пластина, для соединения проводов. Сами провода, сечение которых, должно соответствовать норме;
– дрель и набор дюбелей и саморезов, для крепления короба к стене;
– набор отверток и другого слесарного инструмента.
Для примера приведем процесс монтажа в частном доме. Для начала необходимо провести подготовительные операции:
– устанавливаем короб, в котором будет смонтировано оборудование, расстояние до счетчика, должно быть минимум 1,5 метра;
– монтаж крепежных пластин, на которые крепятся автоматы отключения, прерыватели цепи, провода, индикаторы и ограничители напряжения. Электрический щит, можно приобрести уже готовый, но он стоит дороже, чем все составляющие;
Теперь устанавливаем сам прибор.
– размечаем места установки всего оборудования. Следует оставлять место для удобства выполнения работы. По центру размечаем место для счетчика, сбоку место установки автоматов, ниже будем устанавливать другое оборудование щита;
– на рейку, по разметке устанавливаем электросчетчик. Пазы совмещаем с рейкой, придавливая, насаживаем на нее до щелчка. Таким же способом монтируем другое оборудование.
Приступаем к электромонтажным работам. По типовой схеме, разводим и крепим проводку в щите.
Перед началом работы, убедитесь, что сеть обесточена. На подстанции или на щитах, следует повесить предупреждающие таблички.
Для этого проводим следующие операции:
- Сначала подготавливаем прибор к подключению, откручиваем болт для пломбы;
- Отсоединяем крышку, на ней находится схема монтажа счетчика;
- Чтобы правильно подключить прибор, необходимо знать назначение каждого контакта на электросчетчике. Их четыре, каждый снабжен двумя прижимными винтами. Это позволяет надежно фиксировать проводку. При пломбировке, подкрутить винты уже не получится.
Контакты счетчика
Первый контакт, справа, служит для подключения приходящей фазы, на второй крепится провод фазы, идущей на проводку помещений.
На третий контакт нулевой провод из сети, а соответственно четвертый для разбора энергии.
- Справа от прибора расположен входной автоматический прерыватель. На правый контакт подводим провод фазы из сети. Как правило, для этого используется темный цвет провода. На левый контакт нулевой провод, он в основном бывает синего или другого светлого цвета.
- После этого от нижних контактов подводим питание на счетчик. Нижний правый (коричневый) фаза на первый контакт прибора, левый нулевой (синего цвета) на третий контакт.
Сечение подходящего провода и проводов разводки внутри щита должно быть одинаковым.
- Для этого делаем перемычки. Отмеряем куски провода нужные по длине, зачищаем концы, на расстояние не более сантиметра. Вставляем в нужные отверстия. При помощи отвертки закручиваем винты. Нельзя допускать зажима изоляции, обжимается только оголенный участок провода.
- Проверяем правильность монтажа и протягиваем провода, до полной остановки винта. Это делаем через некоторое время, чтобы крепежные пластины обжали провод.
- Делаем перемычку, со второго разъема счетчика, проводим фазу до верхнего правого автомата линии потребления. Как правило, используются однополюсные прерыватели. Зачищаем края провода, вставляем в отверстия и проводим обтяжку.
- Четвертое отверстие соединяем с верхним левым автомата, пробрасываем ноль. Надежно крепим концы мостиков.
- Как правило, на линию потребления, устанавливают несколько автоматов. Для подсоединения последующих, необходимо, с помощью перемычек подсоединить их к сети. Верхние контакты, соединяются между собой и обтягиваются винтами. Правые контакты – фаза, левые – ноль. Для предотвращения короткого замыкания проверить правильность разводки.
- От каждого однополюсного прерывателя отходит линия, для подключения всего дома.
Для подключения заземляющего провода, от 4го контакта, крепим перемычку до корпуса ящика и медной шины заземления электрического щита.
Провода не должны пересекаться и накладываться друг на друга. Перемычки ведем по горизонтали и вертикали, как указано на схеме.
- Проводим окончательную обтяжку всех винтов и правильность подключения. Установка счетчика электричества своими руками окончена.
Более наглядно, информацию предоставит это видео:
Советы специалистов
Перед началом работы, получаем разрешение на выполнение работ по монтажу. Надежно закрепляйте прибор и электрический щит. Приобретая провода, следует учитывать сечение подающего провода. Для проведения работ, лучший материал сердечника – медь. Следить за правильной разводкой проводов при монтаже.
По окончании работ, обязательно провести прием и опломбирование прибора учета. До этого момента, берется оплата за каждого члена семьи. А это накладно. Самое главное правило, отключить электроэнергию, на все время работы. Не проводить любые работы под напряжением.
Не стоит играть с хищениями электроэнергии. Прогресс не стоит на месте, и любители остановки счетчиков электроэнергии, с помощью магнита, рискуют получить огромный штраф, за свои действия. Установка антимагнитных пломб, делает этот способ хищений «убыточным».
Предлагаем Вам прочитать о том как установить счетчик газа и воды.
Пускай в Вашем доме всегда будет светло и радостно.
Похожие статьи
guru-remonta.ru
Разновидности электросчетчиков и схемы подключения электросчетчиков
Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч.
Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени.
Схема подключения электросчетчика прямого включения.
Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные. При этом первых гораздо больше, поскольку они устанавливались до середины 90-х годов.
Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены, кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.
Трёхфазный счётчик электроэнергии.
Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.
В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.
На лицевой стороне счетчика указывается число оборотов диска (для индукционного счетчика) или количество импульсов (для электронного), соответствующее 1 кВт?ч электроэнергии. Например, 1 кВт?ч – 1250 оборотов диска. Количество потребленной электроэнергии в этом случае прямопропорционально числу оборотов диска.
Основные параметры
Класс точности – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0
Также важным параметром электросчетчика является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были однотарифными. Современные счетчики позволяют вести учет по зонам суток и даже по временам года.
Двухтарифные счетчики дают возможность платить за электроэнергию меньше – в установленное время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного. Двухтарифная система предлагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00).
Схема подключения электросчетчика прямого включения.
Самые современные модели могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов. Тарифы и время режимов вводятся представителем электроснабжающей организации, которые ставят электросчетчик на учет, пломбируют его и дают разрешение на использование.
Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии АСКУЭ, которые предоставляют жителям возможность производить учет электроэнергии дифференцированно по времени суток. В эту систему входят не только двухтарифные счетчики, но и аппаратура автоматики, которая позволяет программировать электросчетчики и снимать с них показания дистанционно. Если дом не оборудован автоматизированной системой учета, то можно установить двухтарифный счетчик с тарификатором.
С течением времени, из-за износа материалов, класс точности электросчетчика может меняться. Наступает время, когда электросчетчик необходимо повторно проверить на точность показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется межповерочным интервалом. Межповерочный интервал измеряется в годах и указывается в паспорте электросчетчика. Продолжительность межповерочного интервала связана со сроком эксплуатации прибора и с гарантией на него. Важное значение имеет возможность произвести гарантийный и послегарантийный ремонт.
Чтобы проверить правильность начисления оплаты в современном электросчетчике, уже не нужно искать старые квитанции об оплате, счетчик с соответствующей функцией покажет, сколько и в каком месяце, и по какому тарифу израсходовано электроэнергии. Вычислять в столбик разницу между показаниями за месяц уже не нужно, электросчетчик способен сам это сделать.
В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои характеристики, различные функциональные возможности. Конечно, не всем нужны различные функции, такая, например, как многотарифность, некоторые хотят простой, надежный и точный счетчик по разумной цене. В настоящее время существует большой выбор электросчетчиков, можно выбрать именно тот, который больше подходит.
Электросчетчик однофазный индукционный однотарифный
Схема подключения однофазного (индукционного) электросчетчика.
Электросчетчик однофазный индукционный однотарифный в основном предназначен для измерения и однотарифного учета активной электрической энергии в однофазных двухпроводных цепях переменного тока.
Такие электросчетчики выбираются по классу точности, по климатическим условиям, по объединению приборов учета в АСКУЭ, по телеметрическому выходу или определенному типу интерфейса.
Однофазные двухтарифные счетчики с внешним тарификатором подразумевают обязательно использование такого тарификатора. Однофазный электросчетчик должен быть устойчив к электромагнитному воздействию.
Имеет высокую надежность и долговечность, изготавливается из материалов, не поддерживающих горение, срок службы не менее 30 лет, выпускаются как в классическом корпусе черного цвета, так и в корпусе из прозрачного материала.
Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, торговых киосков, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от однофазной электросети.
Электросчетчик трехфазный электронный многотарифный
Электросчетчик трехфазный электронный многотарифный имеет встроенный цифровой интерфейс, встроенный тарификатор.
Схема подключения электрического счетчика.
Обеспечивает учет активной и реактивной электроэнергии в одно- или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На жидкокристаллическом дисплее индицируются- значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями.
Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика.
Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от трехфазной электросети.
Расчет мощности нагрузки
Иногда возникает необходимость узнать, сколько потребляют отдельные электроприборы в данный момент времени. Для этого необходимо отключить ненужные приборы, включить нужные. Далее посчитать количество оборотов диска или количество импульсов за одну минуту в зависимости от типа счетчика и рассчитать по формуле:
W = (n * 60)/(Imp * t), кВт
где W — потребляемая мощность за час, n — количество импульсов или оборотов диска за определенный период времени, Imp — количество импульсов или оборотов диска, соответствующих 1 кВт*ч, t — время в минутах.

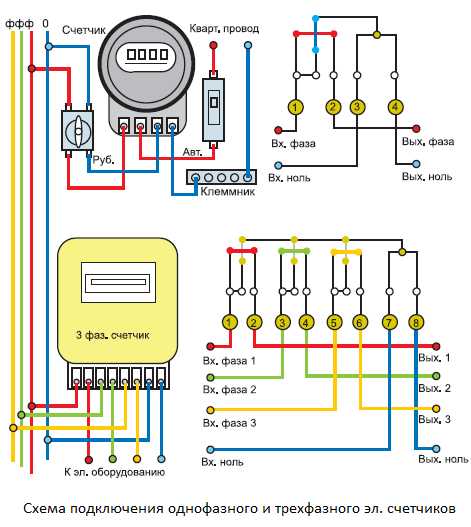

Схемы подключения электросчетчика

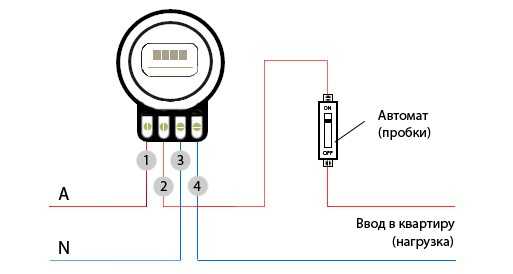

Схема подключения однофазного (индукционного) электросчетчика.

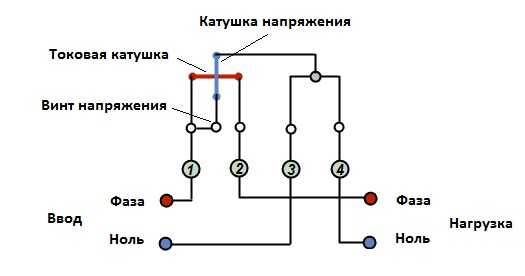

Схема однофазного счетчика электрической энергии.
Фазный провод и токовая катушка обозначены красным цветом; нулевой провод и катушка напряжения обозначены синим цветом.

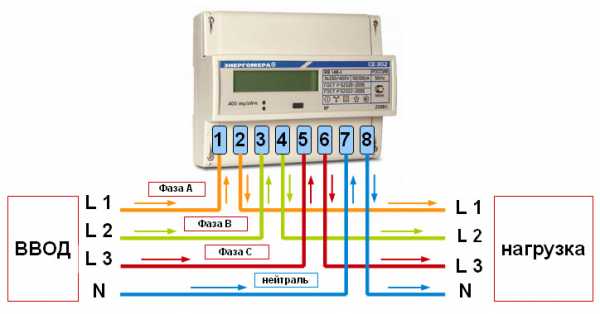

Схема подключения трехфазного электросчетчика прямого действия (подключения).
Подключение трехфазного электросчетчика.
Фаза “А” обозначена желтым цветом, фаза “В” – зеленым, фаза “С” – красным, нулевой провод “N” – синим цветом; L1, L2, L3 – токовые катушки; L4, L5, L6 – катушки напряжения; 2, 5, 8 – винт напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – клеммы для подключения электропроводки к счетчику.

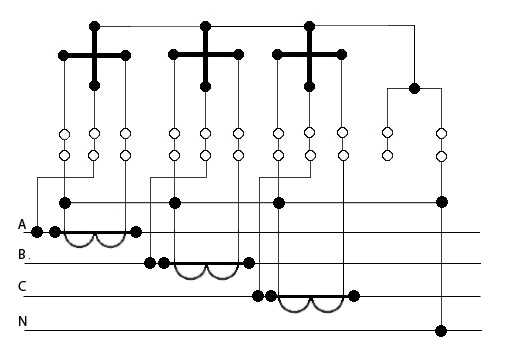

Схема подключения трехфазного электросчетчика через трансформаторы тока.
Схема подключения трёхфазного электросчётчика через трансформаторы тока.
fazaa.ru
Как зарегистрировать счетчик электроэнергии 🚩 как зарегистрировать электроотопление в квартире 🚩 Домашнее хозяйство 🚩 Другое
Прежде всего, нужно приобрести прибор 1 класса точности, электрический щиток и автоматические выключатели. Непосредственно установка электросчетчика может проводиться только с разрешения электроснабжающей организации. Самостоятельная замена или установка счетчиков грозит наложением штрафов или других санкций. К работам по установке счетчиков допускаются специалисты лицензированной организации.
Причин, по которым устанавливаются новые счетчики – несколько:
– перенос счетчика на новое место;
– замена старых приборов и установка новых на прежнее место;
– монтаж электросчетчика.
Электросчетчики классифицируются по типу конструкции, подключения и типу измеряемых величин. После того как прибор учета электроэнергии будет приобретен и установлен, на руках у потребителя должен быть пакет всей необходимой документации для дальнейшей регистрации счетчика. Данный пакет документов передается в управляющую компанию, которая осуществляет обслуживание дома.
Регистрация нового счетчика осуществляется согласно письменному заявлению потребителя, с указанием личных данных гражданина , сведений об организации, которая проводила монтаж и установку оборудования. Также в заявлении должны быть указаны дата и место установки, а также заводской номер прибора. Помимо заявления прилагается копия паспорта на электросчетчик и копия акта проверки счетчика. Ввод прибора по учету электроэнергии в эксплуатацию должен быть осуществлен в течение месяца после его установки. Оплата услуг по установке и опломбированию счетчика проводится в энергосбытовой организации.
При замене старого счетчика на новый специалист должен зафиксировать серийный номер прибора и снять последние показания электроэнергии. Завершающий этап – составление акта, который фиксируется в едином расчетном центре. Показания старого счетчика регистрируются на новый. Перед тем как зарегистрировать счетчик, нужно обратиться в энергосбытовую организацию для ознакомления с порядком замены и установки приборов учета, а также с требованиями предъявляемыми к счетчикам. В связи с этим нужно отметить три основных момента, связанных с выбором счетчика. К установке допускаются только разрешенные законом типы счетчиков имеющие соответствующие сертификаты. Следует обратить внимание на класс точности и дату выпуска прибора учета.
