Устройство дренажа – Схема дренажа вокруг дома: виды и правила проектирования

Содержание

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.


Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать

сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

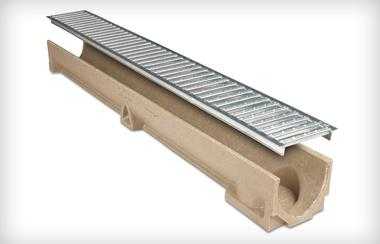

Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

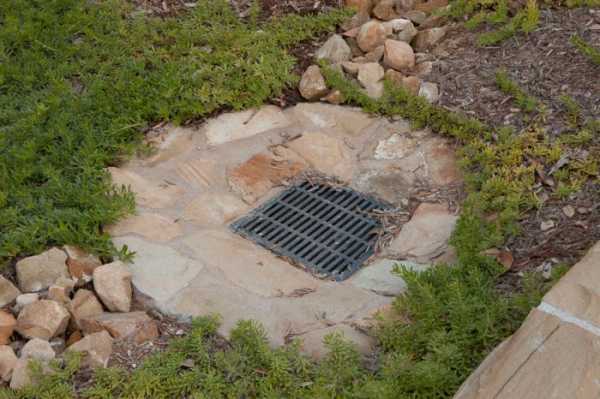

Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для

сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.


Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.


Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

  • Природного ручья
Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.


Дренажная канава в виде ручья

  • «Французской» канавы
Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.


Французская канава

  • «Сухого» ручья
«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.


Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.


Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.


Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.


Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.


Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

7dach.ru

Как сделать дренаж своими руками

Высокие почвенные воды далеко не всегда проявляют себя буйным ростом камышей на участке, однако, вреда от них может быть немало: подтопление подвалов и погребов, разрушение фундаментов, падение несущей способности грунта, что вызывает в свою очередь разрушение сооружений, и другие неприятности. Увы, но влиять на повышение уровня подземных вод, либо каким-то образом предупредить это явление, обычно не в нашей власти. Зато, мы можем

сделать дренаж участка своими руками, который устранит отрицательные последствия высокого уровня воды, оставив его позитивные стороны, каковые тоже имеются, худа без добра не бывает!

Содержание
1. Принцип устройства дренажа.
2. Необходимые материалы для устройства дренажа.
3. Устройство траншеи дренажа.
4. Устройство смотровых колодцев для дренажа.
5. Трубы для дренажа.
6. Классификация дренажей.
   6.1 Дренаж вокруг дома, кольцевой или отбойный дренаж.
   6.2 Пластовый дренаж.
7. Техника безопасности и общие принципы работ по устройству дренажа.

Принцип устройства дренажа

Общий принцип того, как сделать дренаж, предельно прост: на участке, который требуется осушить, вырывается водосборная траншея — дрена. К ней добавляется водосток, отводящий собранную воду туда, где она может быть сброшена в какой либо водоем, речку, накопительный резервуар. При этом, какие либо очистные сооружения при устройстве дренажа, как правило, не предусматриваются.

Необходимые материалы для устройства дренажа

Список материалов, которые обязательно нужно купить или добыть иным способом для устройства дренажа, невелик — гравий, песок, трубы. Кроме того, понадобится материал для устройства смотровых колодцев. Ну и, разумеется, землеройный инструмент, а так же дерево, для укрепления стенок траншей (об укреплении стен мы поговорим дополнительно).

Устройство траншеи дренажа своими руками

Конечно, вырытая траншея, это еще не дренаж своими руками, оставленная как есть, она будет доставлять массу неудобств. Что бы этого не происходило, выполняют следующие мероприятия: на дно траншеи насыпают песчаную подушку, на нее слой гравия, на который в свою очередь, укладывают дренажную трубу. Уложенную трубу снова засыпают гравием, затем слоем крупного песка или отсева.

Между гравием и песком есть смысл проложить слой геотекстиля, что бы предотвратить «просыпание» более мелких частиц песка между частицами гравия. Описанные слои в совокупности занимают около половины высоты траншеи, оставшуюся часть засыпают уплотненным суглинком поверх которого восстанавливают плодородный слой чернозема. Такой дренаж называется трубчатым, его разрез можно увидеть на рисунке 1. Что бы собираемая дренажом вода уходила самотеком, при укладке труб и рытье траншей выдерживают с уклон равный 3% т.е. понижения в три сантиметра на метр длины дренажа.

Глубина дренажа диктуется уровнем, на котором должны будут находиться грунтовые воды, после того как сооружение будет запущено. И вот тут существует тонкость, которая иногда не принимается в расчет даже специалистами. Дело в том, что пониженный с помощью дренажа горизонт подземных вод, представляет собой не линию, а выпуклую дугу (см. рисунок 2), что необходимо обязательно учитывать при расчетах расстояния между дренажными траншеями и их глубиной. Эта дуга рассчитывается по специальным формулам, учитывающим характеристики грунтов и ряд других факторов, но приблизительно ее подъем в самой высокой точке можно определить, разделив расстояние между центрами дрен на 7.

Устройство смотровых колодцев для дренажа своими руками

Для наблюдения за процессом дренажа и обслуживания, устраивают смотровые колодцы. Расстояние между ними не должно превышать 40-50 м по прямой линии траншеи, а расстояние от поворота до ближайшего колодца, должно быть не более 20 м. В идеале, на каждом повороте или примыкании траншей должен располагаться колодец. Колодцы выполняют круглой либо прямоугольной формы. Материалом для смотровых колодцев могут служить железобетонные кольца, либо штучные материалы, стойкие к воздействию влаги. Колодцы не требуется покрывать гидроизоляцией, делать герметичными, их задача обеспечить наблюдение за движением воды в дренаже, а при необходимости возможность подачи воды под высоким давлением для промывки заилившейся системы. Поэтому, если глубина заложения дренажа не превышает трех метров, в качестве колодцев вполне можно использовать пластиковые трубы большого диаметра (30-50 см) для напорной канализации, гладкие, а лучше гофрированные.

Трубы для дренажа

Трубы для дренажа своими руками используют асбоцементные, специальные дренажные трубы с фильтром, либо полиэтиленовые, диаметром 50-80 мм. Можно купить обычные ПВХ трубы для наружной канализации и выполнить на них перфорацию для сбора воды. Перфорация на ПВХ трубах выполняется устройством пропилов с двух сторон трубы, в шахматном порядке. Ширина пропилов 3-5 мм, длина равна половине диаметра трубы. Расстояние между пропилами не должно превышать 500 мм. Вместо пропилов перфорацию можно выполнить, просверлив в трубах отверстия диаметром 4-5 мм. Отверстия так же располагают по сторонам трубы, расстояние между ними не должно быть больше 100 мм.

Классификация дренажей

Дренаж вокруг дома, кольцевой или отбойный дренаж

Дренажи имеют самую разнообразную классификацию, однако для наших целей, достаточно иметь представления о двух типах контуров дренажа. Так, устройство дренажа своими руками вокруг дома лучше делать по схеме кольцевого или отбойного дренажа, представляющего собой замкнутый контур. Общее водопонижение на участке осуществляют системой общего дренирования, очертаниями напоминающей корни или ветви дерева. Возможны и комбинированные схемы (см. рисунок 3).

Пластовый дренаж

Кроме трубчатого, существует и другой вид дренажа — пластовый. Обычно, он применяется, когда поступление воды на участок происходит с незначительной скоростью. Пластовый дренаж представляет собой упрощенный вариант, при котором трубы в траншее не укладываются, а устраивается только слой гравия и песка — пласт грунта хорошо проницаемого для движения воды (отсюда и название). Уклон траншеи, где устроен пластовый дренаж, минимум 3 см на метр длины.

Техника безопасности и общие принципы работ по устройству дренажа

Теперь, немного о технике безопасности и общих принципах выполнения работ. Конечно, устройство дренажа это не строительство высотного дома, но рытье глубоких и узких траншей, с последующей прокладкой в них коммуникаций, неизбежно связано с опасностью обрушения.

Особенно если вспомнить, что дренирование чаще всего приходится осуществлять на участках, с почвами, имеющими низкий коэффициент сцепления а, следовательно, опасность обрушения земли высока, даже если уклон стен траншеи близок к углу естественного откоса. Что бы избежать этой неприятности, предусматривают мероприятия по укреплению стенок траншей. Укрепление выполняют с помощью дощатых щитов, и распорок из бревен, пластин, или брусьев. И демонтируют, как только будет выполнена укладка труб и засыпка с песком.

Устройство дренажа своими руками, особенно, если он устраивается на участке, где уже есть постройки, выполняют отдельными участками, протяженностью до 20 м. При этом, грунт вынимаемый при разработке последующего участка, идет на засыпку предыдущего. Начало работ по рытью траншей приурочивают к последним числам июля, началу августа. В это время, уровень почвенных вод наименьший. Тем не менее, перед началом работ, помимо заготовки гравия, песка, труб и прочих материалов и инструментов, желательно купить, либо взять в аренду, насос для откачки воды, поскольку устройство дренажа на участке с грунтовыми водами, даже в августе месяце, будет затрудняться поступлением воды в вырытые траншеи.

Ну и в заключение, немного о положительных моментах высокого уровня грунтовых вод. После того, как вы обезопасили свои строения с помощью дренажной системы, самое время подумать, что делать с излишком воды. В самом простом варианте можно сделать пруд, может даже каскад прудов, которые украсят ваш участок. Если подумать о коммерческом применении, то пруды можно использовать для разведения различных животных, птицы, или рыбы, начиная от уток или гусей, зверьков вроде ондатр и нутрий, и заканчивая различными породами рыб. Возможно, проявив немного фантазии устройство дренажа, вы сделаете не затратой, а вложением денег, получите реальный товар, который захотят купить и съесть! Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Устройство дренажа на участке своими руками

Устройство дренажа на участке своими руками легко можно произвести при необходимости. Это может потребоваться, когда на территории отмечается избыточная влажность, которая может стать причиной множества проблем. Если вы не задумывались над этим вопросом, то в качестве первых признаков, на которые стоит обратить внимание, выступают застойные лужи. Они могут не уходить с участка в течение нескольких дней и даже недель. Не стоит пренебрегать этими недостатками территории, так как через некоторое время вы непременно столкнетесь с такими проблемами, как не только намокание фундамента, но и его разрушение. Не избежать и мелких неприятностей в виде вымокших растений и деревьев, которые от избыточной влаги могут даже погибнуть. Особенно часто устройство дренажа на участке своими руками необходимо в том случае, если он располагается в низине, где уровень грунтовых вод высок.

Разновидности дренажа

Дренаж может быть обустроен одним из нескольких способов. Первый называется глубоким дренированием, второй – поверхностным. Последний из названных применяется для отвода с участка воды, которая накапливается после сезонных паводков или сильных осадков, тогда как первый используется для того, чтобы снизить уровень влажности грунта посредством отведения подземных вод. Разновидность дренажа, как правило, выбирается не только в зависимости от состояния участка, но и в соответствии с предпочтениями владельца. Несмотря на то что каждая разновидность имеет отличия и свои особенности, устроить его можно собственными силами.

Особенности проектирования дренажа

Устройство дренажа на участке своими руками должно быть выполнено по правилам. Так, если говорить о поверхностном, то этот вид может точечным или линейным. Первый предназначается для отвода жидкости с негабаритных территорий, которые очень обособлены. А вот если есть необходимость справиться со скоплением воды, то необходимо обустроить водозаборники, которые предполагают в своей основе наличие точечного дренажа. Это могут быть территории, которые располагаются под водостоками, в низинах рельефа, а также в нижней части террас, объектами для установки точечного дренажа выступают и въездные участки. Данная система наиболее проста и не предполагает необходимости предварительного составления специальной схемы.

Устройство дренажа на участке своими руками окажется более сложным, если речь идет о системе линейного типа. Эта разновидность дренажа предусматривает выполнение задачи отвода воды от построек, кроме того, такие системы отлично способны справиться с защитой дорожек на участке от воды дорожек, превосходно они защищают и въезды, а также противостоят смыву плодородного слоя грунта с территории загородного участка.

Особенности линейного дренажа

Если описывать линейный дренаж, то можно сказать следующее: данная конструкция представлена заблаговременно спланированной системой неглубоких траншей. Последние прокладывают под некоторым углом, располагая по периметру территории и по тем местам, где больше всего отмечается скопление воды. Устройство дренажа на садовом участке своими руками предполагает составление проекта участка. В наличии должна быть магистральная траншея, которая необходима для сбора воды, попадающей в канавы. Ее конец должен быть в водоприемнике, в качестве которого может выступать овраг или традиционная ливневая канализация.

В ходе проектирования обязательно нужно учесть места, где отмечается застой воды. Это необходимо для того, чтобы проложить траншеи от этих точек до магистрального водоотвода. Нужно понимать, что должен быть верно рассчитан и уклон стока, в противном случае вода не станет уходить. Самый малый уклон дренажа равен 0,003 м, что касается песчаных почв. Что касается глинистых грунтов, то этот показатель должен быть равен 0,002 м. Водоприемник необходимо расположить так, чтобы его положение оказалось ниже линейного дренажа, именно с таким расчетом и необходимо производить дренаж участка своими руками. Осушение участков, как показывает практика, происходит наиболее эффективно, если уклон сделать равным 0,005-0,01 м.

Особенности обустройства поверхностного дренажа

При обустройстве поверхностного дренажа территории необходимо применять два метода. Первый из них - открытый. Он предусматривает выкапывание открытых траншей. Стенки таких сооружений должны быть сформированы под углом, равным 30°, именно такие параметры позволят жидкости беспрепятственно стекать в канаву. Конструкция должна обладать шириной в пределах 0,5 м, тогда как ее глубина должна быть эквивалентна 0,7 м. В качестве основного плюса такой системы выступает легкость исполнения. Однако есть и серьезный минус, который выражен в неэстетичном внешнем виде, именно это будет портить общее впечатление от участка.

Укрепление стенок дренажной системы

Помимо прочего, нельзя не отметить, что если стенки не укрепить, то они достаточно скоро начинают осыпаться, что приведет сооружение в негодность. Можно решить эту проблему методом использования щебневой отсыпки, которая препятствует разрушению траншеи, однако при этом никак не избежать того, что пропускная способность будет значительно уменьшена.

Дренаж участка своими руками, технология устройства которого перед началом работ обязательно должна быть изучена, предполагает засыпку щебнем нижней части канавки, использовать при этом необходимо крупнофракционный материал, тогда как для верхней части следует взять мелкозернистый щебень. Это позволит решить проблему осыпающихся стенок. Сверху все можно накрыть дерном.

Решить проблему осыпания можно и способом использования дренажных лотков, монтируемых в траншеи, сверху при этом все необходимо закрыть решетками. Последние необходимы для того, чтобы исключить попадание мусора. В основе лотков может быть бетон, пластмасса или полимербетон, тогда как решетка может быть стальной или пластиковой.

Особенности устройства глубинного дренажа

Если вас интересует устройство дренажной системы на участке, то можно рассмотреть еще особенности монтажа конструкции глубинного типа. Это позволит уменьшить общую влажность почвы. Для того чтобы обеспечить эффективную работу системы, расположить ее следует ниже линии залегания грунтовых вод. Первоначально делается геодезический план участка, который позволит понять, где залегает водоносный слой.

Для того чтобы определить, на какой глубине будут залегать дрены, необходимо принять во внимание средние значения. Таким образом, трубы можно расположить на глубине от 0,6 до 1,5 м.

Если предстоит работать с территорией, на которой торфяные почвы, следует закладывать траншеи более глубоко, это обусловлено тем, что подобные грунты довольно скоро оседают. Глубина монтажа - в пределах 1-1,6 м. Для того чтобы работать над обустройством системы, необходимо применить трубы с перфорацией. Как правило, в их основе - пластик. Дренаж на дачном участке своими руками, устройство которого описано в статье, делается с использованием дрен, что касается глубинной системы. Таким образом, дрены – это трубы Ø50-200 мм, в которых есть отверстия Ø1,5-5 мм.

Рекомендации по монтажу глубинного дренажа

В случае с глубинной системой, как и при обустройстве поверхностного дренирования, система предполагает наличие магистральной траншеи. Она станет собирать влагу из второстепенных труб, а ее конец будет уходить в водоприемник. Составляя план, необходимо учесть, что перфорированные трубы будут монтироваться на основе из песка и щебня. В процессе проведения работ будет необходимо произвести оборудование траншей. Для этого выкапываются каналы, ширина которых равна 40 см. На дно настилается основа послойно, только после можно приступать к укладке трубы. Иногда ее оборачивают геотекстилем, что позволяет защитить отверстия от засорения.

Установка колодцев

Без помощи специалистов на первом уровне не может быть произведен глубинный дренаж участка своими руками; проект, устройство обязательно должны быть доверены команде профессионалов. Для того чтобы было возможно контролировать процесс дренирования и производить очистку системы, нужно установить специальные колодцы. В их основе может быть ж/б. Однако если глубина заложения дренажа не более 3 м, то следует применять гофрированные трубы. Сооружения должны быть дополнены крышками, чтобы не допустить попадания мусора.

Рекомендации по установке колодцев

Необходимо соблюсти все правила, если вы решили осуществить устройство дренажа на участке, общая идея дренажа глубинного типа предполагает размещение колодцев на прямой линии с шагов в 50 м, что касается извилистой траншеи, то колодцы должны быть на каждом повороте. Обязательно обратитесь в геодезическую службу, если возникнет необходимость соорудить такую глубинную систему дренажа.

fb.ru

Дренаж участка своими руками - пошаговая технология устройства » Аква-Ремонт

Немало неприятностей владельцам дачных и загородных участков приносит избыточная влажность. Первые признаки явления – застойные лужи, которые могут несколько дней, а то и недель «радовать» своим существованием. Если с ними можно смириться, то другие проявления повышенной влажности: вымокание растений и деревьев на участке, разрушение фундамента построек, далеко не так безобидны. Если землевладение находится в низине или уровень залегания грунтовых вод высок, не стоит отчаиваться, нужно провести дренаж участка своими руками.

Для удаления лишней влаги используется система дренажа, осуществлять которую можно двумя способами. Различают поверхностное и глубокое дренирование. Первое используется для отвода с территории воды, накапливающейся после сезонных паводков или обильных осадков.

Второе предназначено для снижения влажности почвы при помощи отведения грунтовых вод. В целом вид дренажа выбирается в зависимости от состояния участка и требований его владельца. Несмотря существенную разницу между видами дренирования, каждое из них можно выполнить самостоятельно.

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой  специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который  предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

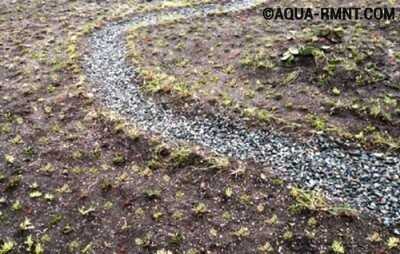

    Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

    Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

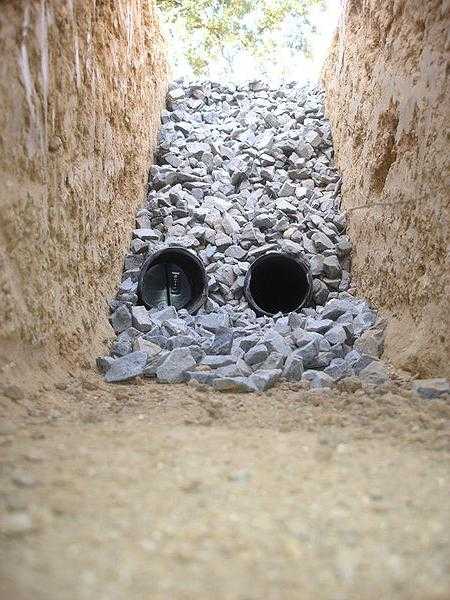

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

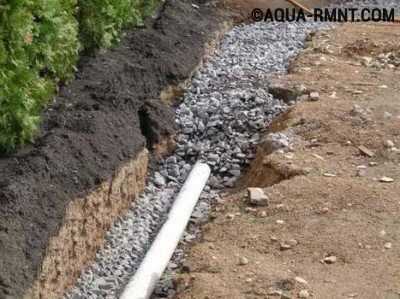

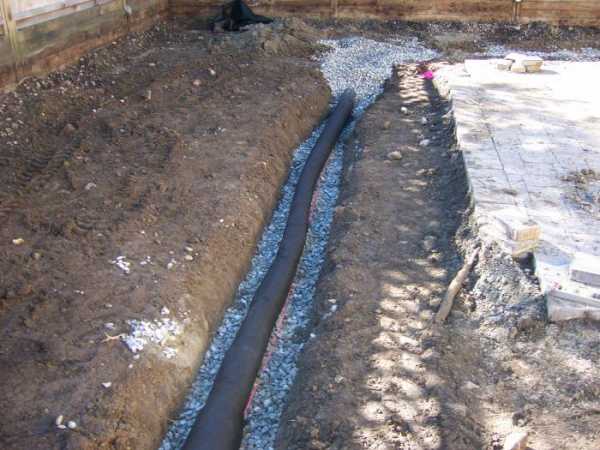

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

  • Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
    Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

  • Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

aqua-rmnt.com

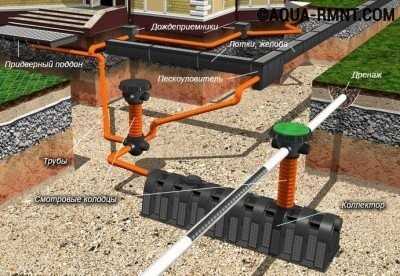

правильный дренаж участка, устройство дренажной системы водоотвода, дренажные работы на фото и видео

Содержание:

1. Особенности устройства дренажа на участке
2. Виды дренажных систем
3. Устройство дренажа дома своими руками

Для владельцев частных домов нередко большой проблемой является наличие на приусадебном участке большого количества воды в результате таяния снега или прошедших проливных дождей. Если она долго не уходит, происходит нежелательное явление - заболачивание почвы. Чтобы вода быстро покидала участок, не задерживаясь долго на нем, необходимо обустройство дренажной системы. Это позволит обеспечить нормальные условия для проживания и защитит строение и насаждения от лишней влаги.

Выполнять дренажные работы на участке следует по ряду причин:
  • благодаря отведению от дома атмосферных осадков и талых вод, строение можно будет долго эксплуатировать;
  • появляется возможность использовать для выращивания растений и деревьев почву, насыщенную водой;
  • если выполнен правильный дренаж участка, уровень грунтовых вод понизится и это позитивно отразится на состоянии фундамента и источников питьевой воды, а также на функционировании канализационной и водосточной систем. Читайте также: "Делаем дренаж на садовом участке своими руками".

Особенности устройства дренажа на участке


Устройство дренажа на участке предусматривает проведение следующих мероприятий:
  • размещение приемников дождевых и талых вод в местах нахождения водосточной системы для отведения жидкости при помощи каналов;
  • прокладка труб на поверхности земли и в почве;
  • создание накопительных колодцев для воды, таких как на фото, и обеспечение контроля над ее уровнем.

Если не создать отвод излишней влаги, тогда в скором времени перед владельцем недвижимости возникнет проблема с подтоплением подвальных помещений, погребов и начнется процесс разрушения фундамента здания. Когда на участке растут фруктовые деревья, то излишек воды в грунте негативно отразится на их плодоношении (детальнее: "Дренажная система участка своими руками - установка поверхностной и глубинной дренажной системы на примерах"). Садоводы знают, что подобная ситуация может привести к гибели сада.

Устройство дренажа на участке своими руками крайне необходимо, поскольку излишняя влага приводит к появлению вредоносной для здоровья людей плесени. Наличие грибка в доме является причиной заболеваний дыхательных органов человека.

Виды дренажных систем


Дренажная система на дачном участке может быть следующего вида:
  1. Подземного типа. Способствует отведению излишков воды от строения и участка. Устройство дренажной системы водоотвода от фундамента зданий и почвы данного вида считается самым практичным, поскольку позволяет без проблем находиться и передвигаться на территории и сохранять ее привлекательный вид (прочитайте: "Дренаж на даче своими руками - как сделать укладку дренажной системы правильно"). Но при этом подземный способ является наиболее дорогостоящим вариантом осушения загородного участка.
  2. Открытая или наземная система дренажа представляет собой каналы для удаления стоков с поверхности земли. Но подобное решение создает ряд неудобств для проживающих людей и проведения работ на участке. Но каналы можно оборудовать красиво и тем самым создать привлекательный дизайн местности.
  3. Совмещенного типа. Предусматривает устройство закрытого дренажа дачного участка своими руками и открытого варианта осушения почв на конкретной местности. При создании подземной дренажной системы используют трубы, которые прокладывают в грунте вдоль периметра загородного участка. Лишняя вода поступает в трубы посредством наличия в них отверстий и дальше отводится в специальные резервуары и колодцы. Данный вариант водоотведения относится к наиболее дорогостоящим и трудоемким процессам.

Устройство дренажа на участке своими руками по такому типу довольно сложное мероприятие, поэтому желательно поручить его профессионалам. Создавать дренажную систему для отвода талых и дождевых стоков следует на этапе строительства загородной недвижимости. На крыше в холодное время года и в сезон дождей собирается немало влаги и, если ее своевременно не отвести, тогда повреждения фундамента строения не удастся избежать.

Устройство дренажа дома своими руками


Самый простой способ, как устроить дренаж на участке для его осушения – это вырыть на нем открытые канавы. По ним вода будет передвигаться в сторону накопительных колодцев. Для надежности отвода излишков воды устраивают необходимый уклон траншей.

Но при реализации открытого типа дренажной системы не помешает заранее продумать расположение канав, чтобы не испортить дизайнерское решение внешнего вида участка и не создать проблемы при передвижении на местности.

Для создания фашинного дренажа нужно выкопать траншеи, на дно которых укладывают скрещенные части бревен, плотно перевязанных ивовыми ветками. Можно использовать веревку или проволоку, благодаря чему на дне не скапливаются отложения и ил. Затем ветки с бревнами прикрывают мхом. Правда, такой вариант способен обеспечить дренаж на один сезон.

Около 25 лет может прослужить керамический и деревянный дренаж. На начальном этапе следует выкопать траншеи с определенной величиной уклона. На дно траншей высыпают крупный гравий, а по бокам материал более мелкой фракции. Слой крупных камней должен составлять не менее 30 сантиметров при глубине канавы до метра. Полученную таким способом трубу выкладывают слоем дерна и мха, расположив их травой к низу.

Можно также сделать трубы в форме короба, используя доски. На них помещают мох и дерн, а потом насыпают щебень. Трубы прокладывают от места стока до водоотведения.

Дождевая и талая жидкость станет беспрепятственно покидать участок, и система дренажа на протяжении многих лет будет функционировать без проблем.

На практике используется еще одна технология выполнения дренажа загородного участка своим руками. Прежде всего, требуется разобраться с уклоном дренажных труб, для чего нужно полить склон водой из шланга и проследить за направлением движения жидкости, особенно это касается углублений в почве. Затем в местах передвижения влаги копают траншеи, глубина которых составляет около метра. Все вырытые канавы должны сходиться в одном колодце.

На дно траншей кидают материалы, ставшие ненужными в процессе строительства или ремонта. Их сверху засыпают щебнем и песком немного выше уровня участка. Поверх при желании укладывают деревянные щиты или делают пешеходные тропинки.

Чтобы узнать стоимость создания дренажной системы, делают расчет.

В итоге на цену повлияют следующие моменты:

  • выбранный тип обустройства дренажа;
  • характер местности.

Если производить работу своими руками, не привлекая специалистов, затраты можно минимизировать. Правда, специалисты сделают дренаж более качественно. Дренажную систему рекомендуется планировать и создавать одновременно со строительством дома, что позволит в будущем избежать проблем.

kanalizaciyadoma.com

Устройство дренажа приусадебного участка: ход работ

Считается, что те люди, которые живут за городом, в частном доме или хотя бы имеют дачный домик определенно являются счастливчиками. Это точно, ведь они имеют возможность дышать чистым воздухом, выращивать на имеющемся рядом с домом плодородном участке экологически чистые овощи и фрукты. Более того, у них всегда есть, чем заняться, ведь благоустройство дома и поддержание в должном состоянии участка занимает все свободное время. Особенно это касается трех сезонов — весны, лета и осени. Но и зимой не удается избежать чистки дорожек от снега. Некоторые дачники с приходом весны не могут выйти на свой огород, чтобы посеять семена, которым уже настало время превращаться в зеленое растение. Это случается от того, что вода на участке земли стоит в течение долгого времени, и приходится ждать, когда благоприятные погодные условия, яркое солнце и небольшой ветерок просушат почву. Ждать иной раз нужно долго, особенно неприятно становится, когда среди лета проливные дожди создают похожую проблему.

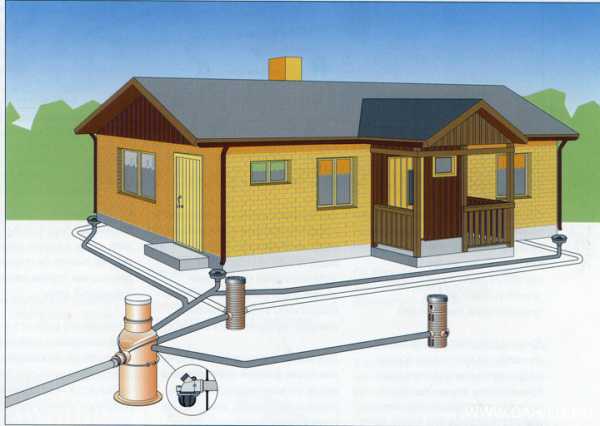

Схема дренажного устройства на участке

С этой неприятностью, по словам специалистов, можно бороться. Достаточно лишь организовать систему водоотведения с поверхности участка. Для этого нужно изучить устройство дренажа, именно так специалисты называют данное устройство. С его помощью с участка будет уходить вся лишняя влага, которая обычно скапливается во время ливней и в период обильного снеготаяния. Некоторые дачники и домовладельцы страдают от воды, но поступающей не сверху, а из под земли, в результате того что уровень грунтовых достигает фундамента постройки. Данный вариант еще более опасен, так как может навредить не только участку, но и непосредственно дому, фундамент которого может просесть, а стены — покоситься. В сезон таяния снега такие домовладельцы обычно занимаются откачиванием воды из подвалов, погребов и подполов. Устройство дренажа и водоотвод позволят справиться и с этой проблемой.

Какие виды дренажа существуют?

Схема устройства дренажа — колодца

Приобретая участок с домом или под строительство, специалисты советуют сразу же определить тип грунта на нем, поинтересоваться у соседей, насколько быстро весной, во время таяния снега, и осенью, во время сильных дождей, уходит вода с поверхности участка.

Определившись с типом почв, вы сможете оценить, в каких масштабах следует разворачивать устройство дренажной системы. Например, если в почве повышенное содержание глины или участок расположен в низменной местности, это будет означать, что дренаж необходимо устанавливать как вокруг дома, так и по самому участку. Но еще до начала разработки дренажной системы нужно определиться с предпочитаемым видом дренажа. А их существует всего три.

Первым водоотводом является тот, который представляет собой глубинную систему. Ее используют в случае, когда уровень грунтовых вод в почве, на которой расположен участок, выше 1,5 м. Она представляет собой установку труб определенного размера по периметру участка, которые укладываются в вырытые заранее в земле траншеи. Но перед тем как заложить в землю трубы, рекомендуется все-таки установить под них некое основание. В эти трубы будет поступать вода, содержащаяся в почве, которая затем будет направляться в колодцы или систему канализации по коллекторной трубе.

Второй вид дренажа — колодцы. Под них в почве делаются цилиндрические выемки глубиной около 1 м. Устанавливать колодцы рекомендуют около стен дома. Здесь они будут способствовать отжиму воды из почвы вблизи дома. Откачивают заполнившиеся колодцы при помощи дренажного насоса, выводя воду из них за пределы дачного участка. В этом случае рационально будет использовать погружной дренажный насос.

Поверхностный водоотвод на участке

Схема поверхностного водоотвода

И, наконец, третий вид дренажных систем — поверхностный водоотвод. Он представлен горизонтальной дренажной системой, в которую собирается влага, поступающая сверху — с дождевыми осадками и растаявшим снегом. В основу системы закладываются не трубы, как при глубинном дренаже, а желоба, изготовленные либо из металла, либо из металлопластика. Ливневые канализации считают подвидом данной дренажной системы, так как они тоже являются способами отвода попадающей с атмосферными осадками на земную поверхность воды. Поверхностный дренаж можно выполнить точечно или линейно. Некоторые домовладельцы предпочитают комбинировать эти способы.

Точечный водоотвод на участке предполагает, что при его создании необходимо использовать дождеприемники и колодцы.

Устанавливать их нужно в тех местах, где наблюдается чрезмерное скопление воды, под водостоками, например, или придворными приямками. Линейный принцип поверхностного водоотвода предполагает использование системы лотков и пескоуловителей. Укладывать их нужно таким образом, чтобы исключить возможность их пересечения.

Схема установки поверхностного водоотвода

Первым делом при устройстве поверхностного дренажа, если вы решили начать устройство дренажа этого вида на своем участке, нужно выкопать каналы, в которые и будет укладываться лоток. На дно получившихся траншей укладывается подушка из гравия или мелкого щебня, который заливается раствором бетона. На высохший бетон укладываются лотки, которые можно и гидроизолировать слоем рубероида или толи. Готовые каналы сверху закрываются декоративными решетками, которые при очистке системы можно снимать. Выбирая лотки и желоба, постарайтесь выбрать те, которые будут способны выдерживать планируемую нагрузку. Ведь каналы поверхностного водоотвода могут располагаться по всему участку, например, и там, где организуется стоянка автомобиля или просто его проезд. В этом случае нужно будет выбирать самые прочные желоба, сделанные из железобетона, способного выдерживать нагрузку до 95 тонн.

Грамотно сделанный дренаж приусадебного участка сможет послужить вам долгие годы. Благодаря водоотводу можно будет избежать разрушения от сырости фундамента дома, крыльца и брусчатой дорожки в саду. Да и растения, ягоды и деревья в саду будут вовремя проветриваться.

Устройство дренажа на участке

Схема устройства дренажа на участке

Для начала необходимо начертить примерный план своего участка и отметить на нем места расположения элементов водоотводов. Как уже отмечалось, на одном дачном участке может присутствовать сразу несколько видов дренажа. Поэтому, рассмотрев все особенности своего участка, постарайтесь выбрать те варианты, которые будут максимально способствовать эффективной и правильной работе всей системы водоотвода. На этом же этапе определяем уровень грунтовых вод в почве. Для этого можно либо нанять специалистов, занимаются этим геодезисты и гидрогеологи, которые сделают необходимый в этом случае топографический план территории и все важные замеры. Если после всех этих процедур окажется, что уровень грунтовых вод не менее 2 м, то глубинный дренаж устанавливать необходимости нет.

Материалы, необходимые при устройстве дренажа на участке

Работы по устройству дренажной системы на территории участка предполагают наличие у работников следующих строительных материалов:

  • трубы дренажные;
  • крупный песок;
  • щебень;
  • смотровые колодцы;
  • крышки для люков;
  • рубероид или толь;
  • геотекстиль.

Ход работ по устройству дренажа

Понимая, что при устройстве водоотвода основным строительным материалом являются трубы, нужно подойти к процессу их выбора как можно более ответственно. Ведь от них будет зависеть то, насколько долговечной окажется построенная вами дренажная система.

Схема работ по устройству дренажа

Специалисты видят возможным использование в этом качестве труб, которые сделаны из пластмасса или полиэтилена. Трубы из ПВХ тоже допускаются к использованию. Они имеют гофрированные формы и небольшие отверстия. В зависимости от того, из какого материала сделаны трубы, выкапывается траншея под них. Полиэтиленовые трубы кладут в землю на глубину 3 м, а из ПВХ можно опустить и еще ниже — на 10 м. Диаметр труб можно выбирать в диапазоне от 50 до 200 мм. Траншеи под трубы нужно выкапывать по внешнему периметру будущего фундамента. При этом на дно высыпаем смесь песка со щебнем. Он должен быть плотным и толщиной в 5 см. Изолировав трубы при помощи толи или рубероида, укладываем их на слой из песка и щебня, сделав небольшой уклон — не более 3 мм. Сверху труб вновь насыпаем щебень, застилаем его геотекстилем и высыпаем песок.

Для осуществления наблюдения за системой и ее очистки следует установить колодцы диаметром от 400 до 700 мм. Они могут быть сделаны из железобетона или из пластика. В обоих случаях заботиться о том, где их взять или из чего сделать, не нужно. Ведь колодцы легко и сравнительно недорого можно купить в любом строительном магазине. Их устанавливают в самых низких точках участка, для того чтобы наблюдать за стекающей из горизонтально расположенных труб водой, которой можно будет найти практичное применение, например, поливать сад и огород. Если в этом необходимости нет, то воду сбрасывают за пределы участка.

Особых профилактических работ дренажная система участка не требует. Достаточным окажется очищение труб один раз в 5-10 лет. Для этого в поворотные колодцы нужно подать воду под сильным напором. Подобный прием поможет быстро очистить трубы от песка и других частиц мусора. Люки смотровых колодцев принято закрывать декоративными крышками или решетками. Не менее интересно и стильно будет смотреться поставленная на месте люка садовая скульптура, большой камень-валун или же переносная клумба с цветами.

1pokanalizacii.ru

строительство системы закрытого типа для садового участка

В случаях, когда на участке в постоянном изобилии присутствует влага, просто необходимо задуматься об устранении данной проблемы.

Из ситуации можно найти выход посредством таких способов, как посадка растений, любящих воду (например березы), подсыпка привозного грунта, за счет чего осуществляется подъем уровня земли, а в некоторых случаях (расположение участка в низине, тяжелые глинистые почвы, высокий уровень грунтовых вод), необходимо просто выполнить устройство дренажа.

Классификация дренажных систем

Дренажные системы условно подразделяют на два основных типа:

  1. на открытые;
  2. и закрытые системы.

Систему открытого дренажа принято считать наиболее простой. Она представляет собой, как правило, одну или несколько канав в 0,5 м в ширину и не менее 0,6-0,7 м в глубину.

Стенки канавы обычно скошены под углом в 30 градусов. Чаще всего дренажные канавы подобного рода располагаются по периметру участка, однако их расположение может быть и иным.

Воду из открытых дренажных систем обычно отводят в сточную канаву, рассчитанную на некоторое количество участков либо на весь коттеджный или дачный поселок.

Устройство дренажной системы открытого типа позволяет осуществлять отвод поверхностной воды в период таяния снега или во время дождя, а при ее выполнении на определенную глубину, помимо прочего, способствует снижению уровня грунтовых вод.

Если же дачный участок находится на склоне, при помощи открытого дренажа можно решить проблему поверхностного слива воды: вырытые поперек склона дренажные канавы на даче будут перехватывать воду, стекающую сверху, и выводить за территорию участка в единый продольный поток воды.

Главным недостатком дренажа такого типа служит его «открытость» — канавы системы будут являться частью ландшафта, что зачастую хозяевам не по душе.

Устройство закрытого дренажа представляет собой создание системы подземных каналов различного наполнения, в зависимости от избранной технологии монтажа.

Так называемый засыпной дренаж обустраивают наиболее часто. При этом водопроводящие каналы засыпают наполнением из щебня и/или гравия. Также часто используется технология с укладкой дренажных труб.

Помимо этого, для сбора воды из системы часто предусматривается устройство дренажной ямы.

Дренажная канава в разрезе

Монтаж дренажной системы

Как осуществить монтаж дренажа:

  1. Каналы дренажной системы выкапывают не менее 1 метра в глубину и 0,5 метра в ширину.
  2. Их роют с небольшим уклоном (обычно 2-10 мм на погонный метр дренажного канала) в направлении естественного водостока или дренажного колодца.
  3. Канал до половины заполняют щебнем, а поверх него насыпают гравий либо, что чаще, песок, а после укладывается слой дерна.
  4. В слое гравия также могут располагать дренажную трубу. Такого рода каналы называют дренами. Дрены обычно имеют различное расположение, что часто диктуется особенностями ландшафта на участке.

В случаях удаления воды с большой площади, где отсутствуют какие-либо строения, особенно популярен метод расположения каналов-дрен в форме елки: посредством центральной дрены вода собирается из примыкающих к ней боковых дрен, после чего отводится в колодец дренажной системы или за пределы участка.

Строительство дренажных систем предусматривает необходимость дренажных колодцев, когда нет других вариантов отвода воды, а также в тех случаях, когда применяются трубы.

Если проводить устройство дренажного колодца на каждом втором повороте, будет возможность для промывки системы. Такие колодцы обычно называются смотровыми.

Правила устройства дренажного колодца:

  1. Под дренажным колодцем понимают яму 1-2 метра шириной и не менее 2 метров глубиной.
  2. Чтобы исключить возможность обвала грунта, в колодец зачастую помещается 2 или более бетонных кольца нужного диаметра, а сверху вся конструкция накрывается пластиковой или чугунной крышкой для возможности обслуживания колодца.

Проводя расчет дренажа, необходимо обратить внимание на глубину заложения дренажных каналов и расстояние между ними, так как это основные параметры системы, которые являются определяющими в эффективности ее работы.

Совет! Важно соблюдать необходимые уклоны во избежание нежелательных последствий в работе системы, таких как размытие и последующие проседание грунта, либо возникновение засорений.

Характеристики и правила обустройства дренажных систем

Варианты реализации дренажной канавы

По функционалу и содержанию дренажная система может быть различной. В зависимости от характеристик участка и объемов воды возможны конструктивные различия в системах, а также при помощи дренажа могут решаться разного рода задачи, такие как осушение участков, гидроизоляция строящихся или уже имеющихся строений, дренаж садового участка.

Наиболее эффективным вариантом с точки зрения экономии и качества является система следующего типа:

  1. Выполняются дрены по периметру участка, вокруг фундамента дома и т.п. шириной в 0,5 метра и глубиной в 1 метр.
  2. На дне дрены устраивается подушка из песка толщиной 10 см, на которую затем засыпается 30 см слой мелкофракционного щебня, внутри которого располагается перфорированная дренажная труба диаметром 110 мм, обернутая в фильтр.
  3. Весь слой (щебень+труба) дополнительно оборачивается в специальный материал – так называемый геотекстиль.
  4. Далее дрену заполняют доверху песком, и лишь на самый верх помещают неглубокий слой дерна.

Такие правила устройства дренажа обеспечат эффективный отвод излишней воды с приусадебного участка, при этом уровень фильтрующих элементов (геотекстиль-щебень-песок-фильтр дренажной трубы) обеспечит системе надежную защиту от засоров.

Это позволит эксплуатировать систему в течение длительного срока, практически не осуществляя ухода за ней. Период эксплуатации такой системы составит не менее 25-30 лет.

Если отвод воды естественным образом не возможен, то для ее сбора можно установить дренажный колодец с помещенным в него насосом. Насос будет откачивать воду за пределы участка либо, к примеру, в подземное хранилище воды, которое может быть использовано для последующего полива сада или огорода.

Как и рекомендовалось ранее, смотровые колодцы следует устраивать на каждом втором повороте дренажной системы. Это позволит без демонтажа системы осуществлять ее прочистку в случаях засоров.

Расчеты стоимости монтажа дренажной системы

Стоимость системы рассчитывают по проекту. Общая сумма складывается из затрат на материалы, идущие на устройство дренажной канавы, смотровых и сточных колодцев, а также на оплату работы монтажников, если установка дренажной системы своими руками по каким-либо причинам невозможна.

Соответственно, чем глубже планируется заложить трубу, тем больше должна быть глубина дрены, и тем выше будет стоимость. Сумма также зависит от протяженности системы, количества смотровых колодцев, объема сточного колодца.

Также в процессе монтажных работ, как правило, возникает необходимость и в некоторых других дополнительных работах. Например, задействуя наемных работников, в устройство дренажа войдет перемещение или распределение по участку выкопанного грунта, что также нужно закладывать в общую стоимость реализации проекта.

kanalizaciya-expert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
