Устройство дренажа вокруг дома при высоком уровне грунтовых вод – Схема дренажа вокруг дома: виды и правила проектирования

Содержание

особенности устройства и схемы отведения воды – Отопление, водоснабжение и канализация – подробный справочник

Фундамент здания уязвим к воздействию внешних факторов, со временем он начинает разрушаться от грунтовых и дождевых вод. Эффективный способ защиты основания и цокольного этажа – дренажная система вокруг дома. Гидроизоляция основания не сможет долго противостоять высокой влажности. Чтобы обезопасить здание и продлить срок службы фундамента, необходимо оборудовать дренаж. Особенно актуальна прокладка дренажных труб при высоком уровне грунтовых вод. После устройства системы, вы забудете о влажных стенах и затопленном подвале.

Назначение дренажа

Если после продолжительных ливней или таяния весеннего снега на участке стоит вода, а стены подвала стоят мокрые, значит, отведение воды от дома не организовано должным образом. Влага, впитываемая бетонным фундаментом, при замерзании разрывает его структуру. Прочность конструкции снижается, появляются трещины. Изменить ситуацию поможет специальная система водоотведения, которую можно установить после окончания основных строительных работ.

Дренаж – это конструкция из труб и колодцев, связанных друг с другом. Инженерное сооружение предназначено для отвода грунтовых и дождевых вод от здания и направления их в систему ливневой канализации или накопительную емкость. Собранные стоки используются для хозяйственных нужд либо сбрасываются в водоем.

Система отведения воды с участка

Совет. Планировать устройство дренажной системы лучше в процессе проектирования здания. Это позволит выполнить земляные работы параллельно с рытьем котлована для фундамента дома.

Какие сведения понадобятся, чтобы выбрать систему дренирования:

  • характер грунта – глинистая почва отличается свойством накапливать влагу, не давая ей уйти вглубь земли;
  • определения источника избыточной влаги – высокий уровень грунтовых вод, обильные сезонные осадки в регионе;
  • расположение участка – в низинах без дренажа не обойтись;
  • наличие рядом зданий с заглубленным фундаментом, препятствующим оттоку воды.

Проект обустройства дренажной системы составляется индивидуально для участка. В него включают: план размещения элементов сооружения, глубина закладывания дрен, места сбора воды и способ ее утилизации. Это сложная и ответственная работа, которую должен выполнять профессионал.

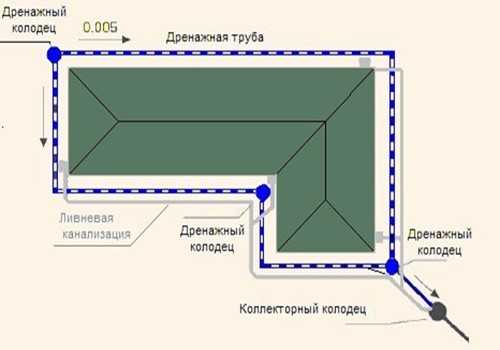

План устройства дренажной системы вокруг дома

Основные виды дренажа

По принципу устройства и обслуживания дренажные системы делятся на три типа:

  • поверхностные – собирают дождевую и талую воду, основной элемент конструкции лотки дренажные водоотводные;
  • глубинные – универсальная система для контроля грунтовых вод, проложенная под землей;
  • комбинированные – на участке со сложным рельефом и высоким уровнем грунтовых вод одновременно устанавливают два типа дренажа.

Поверхностная система

Дренажная сеть поверхностного типа служит для сбора атмосферных осадков. Она представляет собой систему каналов глубиной 50 см, в которые уложены лотки и специальные желоба. Составными частями сети являются:

  • водоприемники;
  • пескоулавливатели;
  • пластиковые трубы;
  • дренажные лотки.

По типу сбора влаги система делится на два вида.

Точечные дренаж – устанавливается под источниками большого количества воды (водосток, угол крыши). Приемный модуль изготавливается из чугуна или полимеров. Металлические элементы отличаются высокой прочностью и долговечностью, но из-за значительно массы возникают сложности при монтаже. Пластиковые приемные устройства стали хорошей альтернативой чугунных конструкций. Они легкие, морозостойкие, имеют высокую пропускную способность и просты в установке. Полимерная емкость снабжается корзиной для улавливания мусора. Предлагаются модели с сифонами, предотвращающими распространение запаха застоявшейся воды.

Стандартная конструкция позволяет при необходимости устанавливать несколько модулей друг на друга. Перед установкой выкапывается приямок и готовится бетонная подушка в 10 см. Емкость закрывается декоративной решеткой, которая при монтаже располагается на 5 мм ниже уровня земли. Дренажные дождеприемники соединяются с глубинной системой или ливневой канализацией.

Устройство точечного дренажа

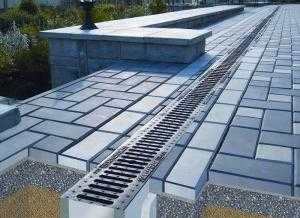

Линейный дренаж создается из желобов, установленных под уклоном. По ним осадки и талые воды стекают в коллекторный колодец. Лотки изготавливаются из бетона или пластика. Бетонные изделия удобны и практичны, они прослужат долгий срок. Единственный недостаток – значительный вес, усложняющий транспортировку и монтаж. Полимерные лотки значительно дешевле и легче, но эксплуатируются меньше. Выбор элементов системы зависит от величины нагрузок, для участка возле дома достаточно прочности полимерного лотка.

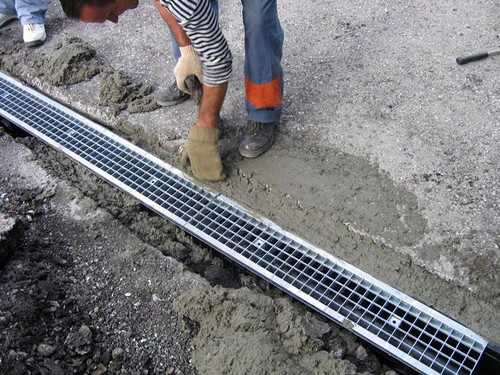

Монтаж дренажных лотков

На участке около линейного водоотвода формируют уклон и покрывают поверхность бетоном или асфальтом для лучшего стока воды. Инженерная сеть включает пескоулавливатели, необходимые для сбора мусора. Их периодически очищают, продлевая срок эксплуатации системы. Сверху лотки накрываются декоративной решеткой. Она препятствует попаданию в желоба посторонних предметов и гарантирует безопасность передвижения жильцов дома. Через систему горизонтальных отводов желоба соединяются с ливневой канализацией. Между собой элементы соединяются системой пазов.

Дренаж может быть открытый и закрытый. Первый вариант экономичен и прост в исполнении, он представляет собой канаву для стока воды. Закрытый дренаж более безопасен и эффективен, при его устройстве используются декоративные решетки.

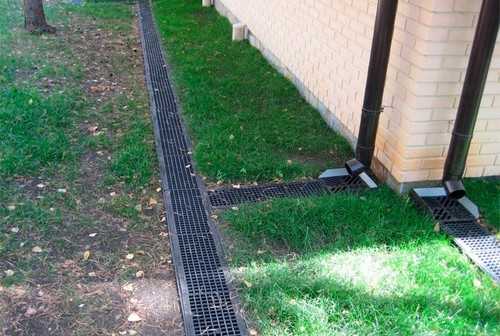

Поверхностный дренаж с использованием точечных водоприемников и линейных лотков

Совет. Комбинированный вариант поверхностного дренажа, включающий линейные и точечные элементы сделает отведение воды эффективным на 100%.

Глубинная система

Большой объем грунтовых вод требует монтажа основательной системы дренажа. Сеть отводящих труб прокладывается вокруг дома на глубине 1,5 м. Траншеи имеют уклон в сторону коллектора. В местах пересечения труб устанавливаются дренажные колодцы. Раньше для сбора воды использовались асбестоцементные трубы. Эти элементы имели много недостатков:

  • быстрое заиливание;
  • короткий срок службы;
  • необходимость самостоятельно пробивать отверстия.

Современные материалы для дренажа гораздо удобней и эффективней. Пластиковые трубы или дрены выпускаются с готовой перфорацией, а некоторые изделия покрыты слоем геотекстиля. Продается два вида изделий – гладкие и гофрированные, легко изгибающиеся под любым углом. Наличие у конструкции ребер жесткости позволяет равномерно распределить давление. Среди разновидностей труб встречаются:

  • однослойные и двухслойные;
  • изделия с фильтрующей оболочкой;
  • жесткие и гибкие.

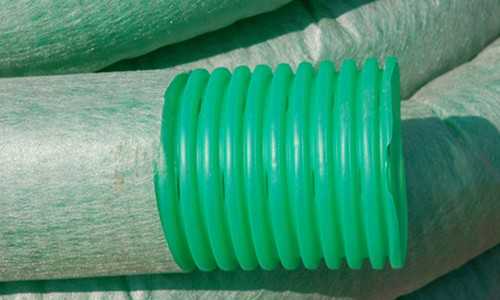

Перфорированные трубы с фильтром

Перфорированные трубы не имеют ограничений по укладке, а их монтаж по силам даже новичку. Для соединения системы используется фитинг. Элементы дренажа изготавливаются из полимеров – поливинилхлорида или полиэтилена. Среди преимуществ материала:

  • срок службы до 50 лет;
  • простота сборки;
  • гладкие стенки увеличивают пропускную способность;
  • полимеры не гниют и не поддаются коррозии;
  • фитинги обеспечивают герметичное соединение.

Диаметр дрен выбирается по уровню влаги, чаще всего для кольцевого и пластового дренажа берется изделие сечением 11-16 см. Чтобы перфорация труб не забивалась илом, они накрываются геотекстилем, легко пропускающим воду. Траншея засыпается мелким песком до верхнего слоя грунта.

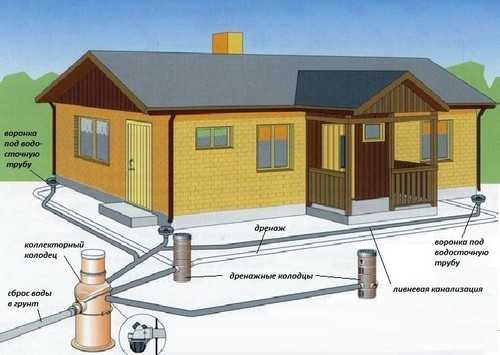

Схема укладки глубинного дренажа

Важным элементом глубинного дренажа являются колодцы. Они бывают смотровые, используемые для ревизии системы, накопительные и фильтрующие. Накопительные емкости устанавливаются в самой низкой точке сети, если трубы нельзя соединить с канализацией. После заполнения колодца вода откачивается насосом. Чистую жидкость можно использовать для полива, мытья машины. Фильтрующие колодцы не имеют дна, они не собирают воду, а отводят в глубину грунта.

Внимание. При монтаже дренажной системы следует обеспечить свободный доступ к разветвлениям труб, которые со временем засоряются. Для этого устанавливают ревизионные колодцы, на прямых участках трубопровода они размещаются через 50 м.

Подвальное помещение часто оборудуется окнами, располагающимися ниже уровня земли. Чтобы защитить проемы, обустраивают приямок. Он должен иметь возможность отведения дождевой и талой воды. Дренажный приямок оборудуется сливом и трубой, отводящей влагу в пристенный или кольцевой дренаж. Отверстие стока закрывается решеткой. Чтобы обеспечить движение воды, дно приямка устраивается с уклоном в сторону слива.

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

  • однослойная – песок или щебень;
  • двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

Внимание. При создании двухслойной засыпки минимальная высота песчаного слоя составляет 10 см, а щебневого – 15 см.

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

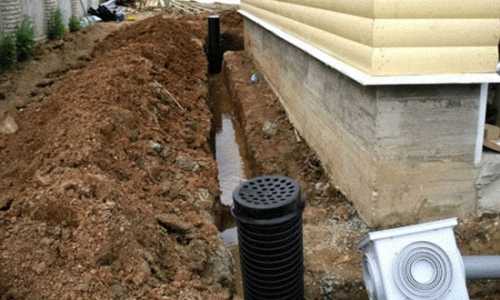

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

  • рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
  • засыпка и разравнивание песчаной подушки;
  • укладывание геотекстиля, края полотна должны выступать из траншеи;
  • насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
  • укладываются перфорированные ПВХ трубы;
  • дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
  • в самой низкой точке сети оборудуется выводящий колодец;
  • трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
  • система засыпается речным песком, который хорошо трамбуется.

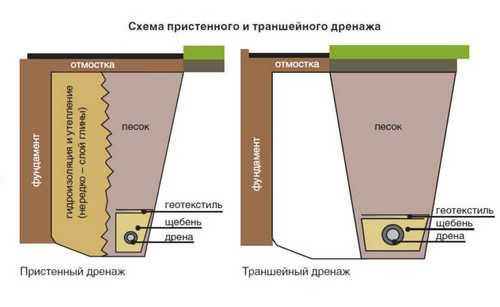

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

Кольцевой дренаж

Советы по устройству дренажной системы

В заключение дадим несколько советов по устройству дренажной системы:

  1. Начинать работу по монтажу дренажной системы лучше летом, предварительно убедившись в отсутствии дождей в ближайшие недели.
  2. Уровень лотков поверхностного дренажа ниже, чем поверхность участка, поэтому их закладывают до укладки облицовочных материалов. Бетонная стяжка под водоотводом исключит его проседание.
  3. Трубы водоотвода закладываются ниже глубины промерзания почвы.
  4. Нельзя игнорировать устройства уклона в траншеях, иначе вода будет застаиваться в трубах.

Грамотное проектирование и монтаж дренажной системы продлят время эксплуатации здания. После установки дрен, вы забудете о воде на полу подвала и сырости на стенах. Дренаж фундамента, схемы и укладка системы – это сложная задача. Для ее качественного выполнения требуются специальные знания и опыт. Чтобы не исправлять ошибки, лучше доверить установку водоотвода специалистам.

otepleivode.ru

Дренаж участка с высоким уровнем грунтовых вод своими руками | Своими руками

Высокий уровень грунтовых вод (когда они залегают на глубине 50 см от поверхности) – довольно частое явление в садовых наделах, особенно на участках с глинистыми почвами. Чтобы впоследствии избежать неприятностей и не перекапывать уже сложившийся сад, стоит заранее оборудовать территорию дренажной системой. Она позволит понизить уровень грунтовых вод, собрать и отвести с участка дождевые потоки, сделать его сухим и красивым.

У всех на виду

Если участок имеет неровный рельеф или расположен на склоне, для отвода поверхностных вод во время сильных дождей и таяния снегов достаточно открытых дренажных канав шириной 0,3-0,5 м и глубиной до 70-100 см. Их прокладывают по периметру участка, а воду из них отводят в общую сточную канаву или овраг за пределами участка.

Для правильного устройства дренажа важно определить направление естественного уклона территории, чтобы вода стекала самотеком без принудительной откачки.

Если топографического плана с отметками высот нет, просто посмотрите, куда течет вода во время дождя. Обеспечив отвод, нужно проследить, чтобы вода двигалась беспрепятственно по всему периметру и нигде не застаивалась. Стенкам канавы придают уклон в 45й и обмазывают слоем глины либо выкладывают камнем.


Читайте также:  Дренаж заболоченного участка – комплекс мер


Устройство дренажного водоема

В случае когда отвести воду за пределы участка не представляется возможным, устраивают дренажный водоем. Для такого озерца выбирается самое низкое место участка. Найти его легко, достаточно посмотреть, где после сильного дождя подолгу застаивается вода (но не ближе 5 метров от дома, иначе будет подтапливаться подвал).

Прудику придают неровную форму, минимальная глубина – 1 м. Стенки обмазывают глиной в два слоя, верхний из которых можно декорировать камешками. При высоком уровне фунтовых вод берега укрепляют камнем и посадкой осоки, камыша и других влаголюбивых растений. Можно защитить стенки от размывания с помощью плетя, который устанавливают с небольшим наклоном в сторону берега.

1  – центральная траншея
2 — собирающие дрены
3 — дренажный водоем

Дренаж искусственного пруда

Что делать, если ваш декоративный прудик во время дождя переполняется водой и выходит из берегов, заливая все вокруг? Этого не произойдет, если перед установкой жесткой формы в котловане устроить хороший дренаж из песка и гравия.

Если дно выстелено пленкой, неподалеку от прудика придется оборудовать дренажный колодец глубиной около 1 м и заполнить его любым хорошо пропускающим воду материалом: гравием, щебнем, битым кирпичом. Прудик и колодец соединяют трубой для отвода излишков воды.

Переливную трубу вдавливают немного в берег и укладывают с небольшим уклоном в сторону колодца, а затем маскируют с помощью камней и растений. Можно прорыть неглубокую дренажную канавку, выстелить ее геотекстилем, заполнить гравием и замаскировать под русло сухого ручья.

Совет эксперта

На дно дренажного водоема насыпают слой песка и сверху — гравия (в этом случае котлован будет служить дренирующим колодцем). Если использовать щебень из известняка или белого камня, вода приобретет приятный голубой оттенок. В случае когда устроить дренажный водоем не удается, воду собирают в скрытый под землей дренажный колодец, откуда ее насосом откачивают за пределы участка.

Линейный водоотвод

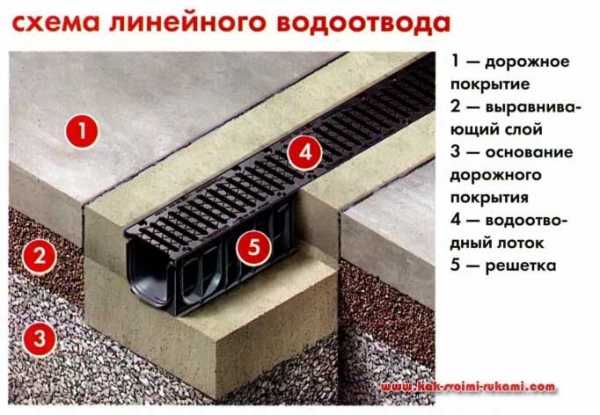

Чтобы осушить равнинный участок, понадобится устройство более сложных дренажных систем. Обычно их делают закрытыми и планируют на стадии проектирования участка и дома. Линейный водоотвод представляет собой систему заглубленных желобов (водостоков) и пескоуловителей – емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор. Водосборные каналы устанавливают в траншею на слой бетона.

1  —дорожное покрытие
2 — выравнивающий слой
3 — основание дорожного покрытия
4 — водоотводный лоток
5  — решетка

Монтаж начинают с установки пескоуловителя в нижней отметке трассы. Далее шнуром намечают линию укладки каналов. Сверху водостоки и пескоуловители закрываются съемными решетками. Линейный водоотвод при необходимости дополняют точечными водосборниками под крышными водостоками, поливочными кранами и над смотровыми колодцами.

На заметку

Сделать уклон для водоотвода можно несколькими способами: устроив уклон грунта, использовав желоба, внутренняя поверхность которых имеет конструкционный уклон, а также организовав ступенчатый уклон за счет применения водостоков разной высоты

Материалы и конструкции

Системы поверхностного водоотвода различаются особенностями конструкции, типоразмерами, допустимой нагрузкой, материалами. Для использования на даче оптимальны водостоки шириной 100-130 мм, для мест с повышенной интенсивностью водосбора при-годятся каналы шириной до 200 мм.

Желоба могут быть изготовлены из различных материалов. Для организации дренажа загородного участка удобны конструкции из полимерных материалов, морозостойкие, прочные. Пластиковые водоотводные лотки удобны в монтаже: их можно укоротить на нужную длину прямо на месте. Хороши также прочные и морозостойкие изделия из полимербетона и фибробетона (армированного стекловолокном).

Глубинный дренаж заболоченного участка

В тех случаях, когда участок расположен на глинистой почве, в низине, заболочен, находится вблизи естественных водоемов, а также если планируется эксплуатация пространства под домом (подвал, цокольный этаж, подземный гараж) необходим глубинный дренаж, понижающий уровень грунтовых вод.

В этом случае на участке прокладывают сеть специальных труб (дрен), по которым избыток грунтовых вод отводится за пределы участка, в коллектор или специальный колодец. Потребуются серьезные земляные работы: для дренажа копают траншеи глубиной 1-1,2 м, в которые укладывают пластиковые гофрированные и перфорированные трубы (все чаще применяют специальные трубы, обернутые в фильтр из геотекстиля).

1  — колодец
2 — плодородный грунт
3  — песок
4 — крупнозернистый гравий
5  — камни
6 — вода направляется за пределы участка
7 — ил, оседающий на дне
8 — дренажная труба


Ссылка по теме:  Дренаж участка своими руками – фото и советы по устройству для отвода стоячих вод


Как это сделать?

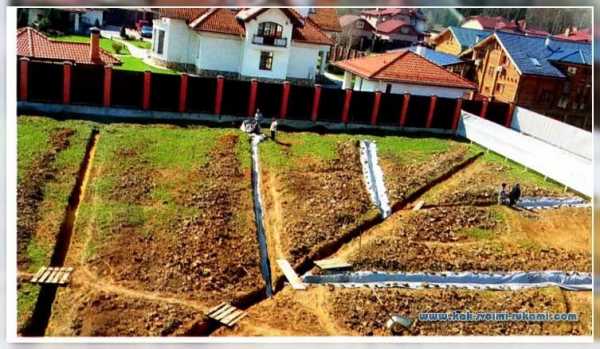

Строительство начинают с водоприемника. Затем прокладывают траншеи: центральную -для закрытого коллектора, по которому вода будет поступать в водоприемник, и боковые – под собирающие дрены.

Ширина траншей – 35-40 см. Коллектор располагают ниже дрен, чтобы вода самотеком шла из дрен в коллектор, а из коллектора – в водоприемник. Траншеи должны иметь уклон в сторону более низкого места не менее 3-4 см на погонный метр.

Во время ближайшего дождя проверяют, как уходит вода из траншей, затем систему собирают дальше.

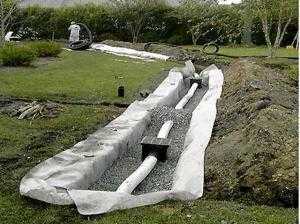

Дно выстилают геотекстилем, насыпают дренаж из щебня, керамзита или мелких камней слоем 5 см.

На дренаж, соблюдая уклон, помещают трубы и засыпают их чистым щебнем или гравием (слой 30-40 см).

Этот «пирог» заворачивают оставленными краями геотекстиля и засыпают крупным песком или щебнем (слой 10-30 см), поверх укладывается грунт.

© Автор: Ольга Сарина

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Дренаж заболоченного участка – какие деревья посадить? Деревья-гигрофиты – что посадить на...
  • Как сделать дренаж участка своими руками – экономить нельзя! Избавляемся от влаги на участкеЭкономия...
  • Как отвести талую воду с участка – 4 способа Отвод талой воды весной -...
  • Пластовый дренаж своими руками – зачем нужен, чертежи и схемы КАК СДЕЛАТЬ ПЛАСТОВЫЙ ДРЕНАЖ УЧАСТКА...
  • Участок на болоте, сырой и низинный – как обустроить на нем плодовый сад Осушение сырого участка и молодой...
  • Дренажная скважина своими руками – чертеж Как сделать дренажную скважину для...
  • Схема полива участка своими руками Как сделать полив участка удобным. Обычно...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Как провести устройство дренажа — Всё о септиках

    Высоко стоящая вода в почве не всегда проявляется в росте камыша на территории участка, однако вреда от нее может быть много: затопления подвальных помещений, цокольных этажей и погребов, увлажнение и развал фундамента, порча посаженных овощных, ягодных и других садовых культур, невозможность эстетично украсить придомовую территорию. Некоторым кажется, что хоть каким-то образом повлиять на процессы повышения или понижения уровня грунтовых вод практически невозможно. Но специалисты строительного дела утверждают, что это вполне выполнимо. Можно сделать водосборную систему своими руками, которая будет устранять негативные последствия, возникающие при высоком уровне воды. Другими словами, нужно тщательно изучить устройство дренажа и применить полученные знания на практике.

    Чтобы сделать искусственное понижение УГВ вокруг дома, траншея для дренажа вырывается до основания фундамента.

    Принцип создания

    Инструкция, как сделать дренаж вокруг дома или по всему участку, крайне проста: на той территории, которая нуждается в своевременном осушении, нужно разместить трубы, которые подсоединяются к компонентам водоотвода, по ним собранная из почвы вода направляется в резервуар или емкость для хранения, откуда воду при необходимости можно будет выкачивать дренажным насосом прямо на участок или в сточную канаву за границу принадлежащей вам площади.

    В списке материалов, которые потребуется купить для качественного сооружения дренажной системы, должны присутствовать:

    Дренажная система может проходить по всей территории участка.

    • сливные устройства;
    • гравий или щебень;
    • песок речной;
    • трубы;
    • смотровые колодцы или емкости, их заменяющие;
    • инструмент для выкапывания траншей — лопата;
    • люки, при помощи которых можно будет закрывать колодцы, чтобы в них не попадал ;мусор извне;
    • немного древесины, при помощи которой можно будет укрепить стенки траншей.

    Устройство траншеи

    Первое, к чему приступают в начале устройства дренажа, это выкапывание и укрепление траншей, в которые впоследствии будут укладываться трубы. Траншея выкапывается на необходимой глубине, желательно ниже того уровня, на котором отмечается промерзание грунта. Это в разных районах от 50 см до 130 см. Вырытые траншеи не оставляют просто так.

    Чтобы избежать порчи труб, следует на дне траншеи организовать песчаную подушку при помощи слоя гравия, на который уже можно ставить дренажную трубу.

    Перед тем, как насыпать песок, геотекстиль закрывают.

    После того как труба окажется на месте, снова насыпьте слой гравия, затем слой крупнозернистого песка. Между гравием и слоем песка имеет смысл заложить слой геотекстиля, который не допускал бы попадания мелких крупинок песка вниз, между камнями. Сделанные таким образом слои займут приблизительно половину всей высоты траншеи. После этого все оставшиеся канавы засыпают суглинком, над которым укладывается снятый ранее верхний слой почвы.

    Независимо от того, какие трубы используются для устройства дренажа и какой ширины и глубины вы сделали траншеи, важно запомнить, что все трубы системы следует устанавливать с наклоном, равным 3%, то есть глубину траншеи, проходящей от точки сбора воды к смотровому резервуару, нужно увеличивать на три сантиметра на каждом погонном метре.

    Дренажный колодец

    Колодец позволяет промыть дренажные трубы напором воды под давлением.

    Для того чтобы иметь возможность контролировать процесс дренажа и обслуживать его технически, например, проводить чистку, необходимо организовать смотровые колодцы с люками и крышками на них. Устраивать их нужно вокруг дома на расстоянии, не превышающем 40-50 метров по линии организованной траншеи. А вот расстояние от угла, на котором заворачивают трубы, до ближайшего к нему колодца должна быть 20 метров и менее. Рабочие колодцы могут иметь круглую или прямоугольную форму, материалом для этих люков могут служить бетонные кольца или металлические емкости.

    При устройстве люков абсолютно не требуется организация гидроизоляции. Более того, если глубина, на которой сооружается дренаж вокруг дома, не более 3 метров, колодцы можно создавать из пластиковых труб большого диаметра — от 30 до 50 сантиметров. Чтобы они лучше удерживали давление канализации, выбирайте не гладкие, а гофрированные варианты. Предложенные варианты материалов практически не отличаются друг от друга по такому важному качеству, как долговечность. Каждый из них может прослужить как минимум 20 лет, а при надлежащем уходе — 4 десятилетия, а то и полвека. С точки зрения монтажа и стоимости пластиковый вариант выглядит более привлекательно, чем сооружения из бетона или металла.

    Трубы для работ

    Схема укладки дренажных труб вокруг дома.

    Для того, чтобы соорудить качественный дренаж своими руками, нужно особые усилия и внимание уделить выбору и установке такого важного компонента, как трубы. Чаще всего даже профессионалы склоняются к двум вариантам — использовать асбестоцементные или пластиковые трубы любого диаметра в диапазоне от 50 до 80 мм. Купить можно и обычные трубы ПВХ, которые очень часто используют для сооружения наружной канализации.

    Чтобы грунтовые воды попадали в трубы и по ним переправлялись в отстойные сооружения — колодцы, — в обеих сторонах трубы следует сделать надрезы 3-4 сантиметра шириной. Их устраивают на расстоянии 50 см друг от друга. При этом удобнее будет использовать перфоратор. Если его нет или вам неудобно им пользоваться — можно более легким и понятным путем просверливания отверстий в трубах, диаметр которых может равняться 4-5 мм, располагаются они тоже параллельно друг другу. В современных строительных магазинах и на базах можно при желании найти готовые к применению дренажные трубы, в структуре которых уже имеются необходимые отверстия либо стоят отметки, по которым хозяева дачи смогут легко и быстро вырезать нужное количество дырок.

    Классификация

    Дренаж вокруг дома имеет самую разнообразную классификацию, но самыми популярными среди представителей частного строительства и облагораживания территорий личных приусадебных хозяйств являются два типа схем дренажа. Таким образом, может быть использована дренажная система по схеме незамкнутого кольца или дренаж, который является замкнутым контуром. Различий между ними практически нет, работают обе схемы весьма слаженно и качественно. Поэтому, выбирая один из предложенных вариантов, придется надеяться на свою интуицию.

    Физические характеристики резервуара, как правило, определяются тем, на какой территории он устанавливается. Когда поток воды происходит на участке с незначительной скоростью, вся система может представлять собой наиболее упрощенную версию, при которой труба в траншее не подходит к резервуару, а располагается таким образом, что ее конец направляется либо в канаву за границе участка, либо в имеющийся неподалеку водоем. Это вполне законно, так как грунтовые воды не представляют никакой опасности живой природе.

    Меры безопасности

    Конечно, дренажное устройство несравнимо со строительством высотного здания, но копать глубокие и узкие траншеи, а затем закладывать в трубы можно при наличии хороших навыков работы, которые осуществлять нужно предельно внимательно, иначе возможны некоторые инциденты, связанные с обрушениями грунта. Особенно это часто бывает в тех местностях, где почва имеет низкий коэффициент трения и опасность распада земли повышается. Чтобы избежать такой неприятности, необходимо принять меры по укреплению стен траншеи. Укрепление производится из пиломатериала — обрезных досок и распорок из оцилиндрованного бревна, пластин или решетки, которые удаляются сразу после завершения укладки труб и засыпки их песком.

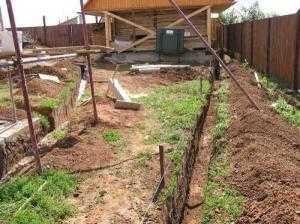

    Так выглядит устройство простейшего дренажа на дачном участке около домов.

    masterseptika.ru

    Как сделать дренаж на участке с высоким уровнем грунтовых вод своими руками

    Излишнее количество воды на принадлежащем вам участке земли, это большая проблема.

    Какие из-за этого могут возникнуть неприятности?

    Во-первых, вы не сможете нормально обрабатывать свой земельный надел.

    Во-вторых, все имеющиеся на участке строения будут медленно разрушаться.

    Вода камень точит

    Лишняя влага вымывает полезные вещества из поверхностных слоев почвы.

    Подмывается корневая система деревьев и кустарников, а это приводит к их гибели.

    Могут обрушиться фундаменты жилых и хозяйственных построек.

    Перечисленных выше факторов, вполне достаточно для того, чтобы принять меры по удалению лишней влаги с вашего земельного надела.

    Если вы обратитесь за советом к опытному строителю, застройщику или к ландшафтному дизайнеру (как построить фонтаны и водопады на даче своими руками, написано здесь), по вопросу, касающемуся ваших первоочередных действий по поводу отвода лишней влаги с землевладения, которое вы недавно приобрели и еще не успели застроить, ответ будет однозначным – обустраивать дренаж.

    А такая необходимость, как правило, возникает в большинстве случаев.

    Условия для обязательного создания

    Дренаж потребует от вас выполнение большого количества земляных работ. Поэтому, их лучше всего (при необходимости) сделать, в первую очередь.

    Если этим советом пренебречь, затем своими действиями вам придется разрушать красивый ландшафт.

    Именно по этой причине, каждый домовладелец должен знать и уметь делать дренажную систему (цена работы указана на этой странице).

    А вы знаете о правилах, по которым создается автономная канализация в частном доме, отзывы о которых можно прочитать после перехода по ссылке? В полезной статье написана пошаговая инструкция по сооружению локальных очистных систем.

    Про ремонт насоса стиральной машины Самсунг своими руками написано на этой странице.

    В этом нет ничего сложного.

    Работа, безусловно, трудоемкая, но вполне выполнима без привлечения дорогостоящих специалистов.

    Многие, если и знают, что на их участке подземные воды залегают довольно высоко, относительно поверхности земли, не имеют четкого представления о том, как выполнить систему водоотведения качественно.

    В этой статье мы рассмотрим вопрос, касающийся обустройства дренажной системы на участке с высоким уровнем грунтовых вод.

    Какие неприятности сопряжены с высоким залеганием подземных вод?

    Какой показатель считается критическим?

    Когда водоносный пласт находится на уровне меньше чем полтора метра от поверхности грунта.

    Чем ближе расположен горизонт, тем больше неприятностей доставит вода, особенно, если на участке имеется септик (как сделать из еврокубов своими руками, написано здесь).

    В этом случае вы будете постоянно замечать на своем земельном наделе не высыхающие долгое время лужи, которые будут источать неприятный загнивающий запах.

    Но, к сожалению, это не самая большая неприятность, с которой вам придется столкнуться. От переизбытка влаги могут погибнуть все растения на участке (кроме влаголюбивых).

    Для того, чтобы выбрать подходящую схему, сделать проект, подготовиться к работам и выполнить все действия по обустройству дренажа, вам понадобиться не более двух недель.

    Но потом, вы сможете не думать о данной проблеме на протяжение нескольких десятилетий.

    Не нужно будет размышлять и о том, как устранить препятствия на пути возведения биосептика (как сделать своими руками написано здесь) необходимой глубины.

    Фундаменты сооружений не будут подвергаться разрушительному воздействию влаги и растения смогут расти в осушенной зоне.

    Как правильно выполнить

    Дренаж (или осушение) – это инженерная сеть местного назначения, посредством которой с земельного надела отводят, атмосферную и грунтовую воду, а так же подтаявший под воздействием тепла снег.

    А вы знаете, как сделать теплоаккумулятор своими руками для твердотопливного котла? Инструкцию по изготовлению емкости и змеевиков прочитайте в полезной статье.

    Видео про принцип работы септика Биотанк посмотрите здесь.

    На странице: http://ru-canalizator.com/kanalizatsiya/bytovaya-tehnika/remontirovat-stiralnuyu.html прочитайте, как отремонтировать вертикальную стиральную машину Ардо.

    Перечень элементов, из которых может состоять система (все зависит от выбранной конструкции):

    • каналы и трубные изделия,
    • защитные решетки,
    • уловители песка,
    • дождеприемники,
    • колодцы различного назначения,
    • крепежные элементы и другие вспомогательные детали.


    Какие нужно выбрать элементы и сколько их должно быть, это зависит от схемы дренажной системы.

    Не стоит забывать о назначении дренажа.

    Конструкция может предназначаться для отвода лишней влаги от одного или нескольких сооружений или от всего земельного надела в целом.

    Во втором случае лучше всего подойдут такие варианты обустройства, как:

    • точечное дренирование,
    • «по параллели»,
    • «елочка».

    Выбор метода осушения почвы

    Это можно сделать разными способами.

    Прежде, чем вы выберете один из них, не забудьте, что нужно учесть следующие моменты:

    1. Степень водопроницаемости на земельном наделе.
    2. Какую форму и размеры будет иметь котлован.
    3. На какой уровень требуется понизить воду.
    4. Период, на который требуется осушить участок.
    5. Имеются ли на вашем владении постройки и сооружения различного предназначения.
    6. Направление подземных вод.

    Разновидности систем

    Водосточные системы бывают двух типов:

    • открытого. Эту систему применяют в случае необходимости отвода дождевой воды;
    • закрытого. Данный вид необходим для защиты земельного надела от грунтовых вод.


    Выбирая схему дренажа участка с высоким уровнем подземных вод необходимо ориентироваться на тип почвы, количество жидкой субстанции и ее минерализацию.

    Чаще всего, водоотвод необходимо обустраивать на глинистых грунтах, где влага на протяжение длительного периода времени не может впитаться в почву.

    Конструкции открытого типа

    Для обустройства данного вида водосточной системы вам понадобятся трубы прямоугольного сечения.

    Их необходимо укладывать в заранее выкопанные неглубокие траншеи (до 0,7 м) шириной, не более 0,5 м. Разрабатывая проект нужно правильно рассчитать уклон.

    В противном случае, вы можете добиться обратного эффекта: образуются заболоченные зоны, в этих местах жидкость будет застаиваться, и подвергаться процессу гниения.

    По специальным проточинам талые и ливневые воды будут попадать в общую канализационную систему, в отдельный резервуар (в чашу бассейна из полипропилена) или в водоем.

    Есть еще один, более простой способ осушения – обычный ров с укрепленными стенками.

    Так же можно соорудить фашинный дренаж. Данный вариант самый экономный. Для этой цели необходимо взять длинные стебли и хворост, связать их в пучки, диаметром — 30 см.

    Наиболее длинные стебли помещаем в центр, короткие – по краям. После укладки, поверх укладываем мох.

    Вход в траншею выполняем раструбом из досок. Несмотря на простоту, данная система способна прослужить не менее 20 лет.

    По закрытой схеме

    Для того, чтобы построить дренаж закрытого типа, нужно подготовить рытвины глубиной 1,5 метра, шириной от 0,25 до 0,5 метра.

    Минимальная глубина траншей должна быть ниже уровня промерзания почвы в вашем регионе.

    На дно рва необходимо насыпать слой песка и щебня, сверху уложить пустотелые изделия и сверху опять насыпать слой (10 – 20см) щебня средней фракции.

    Если у вас не будет возможности вырыть траншеи достаточной глубины, их можно сделать меньше, но при этом следует выполнить изоляцию любым подходящим по техническим характеристикам утеплителем, который у вас окажется под рукой.

    Материал нужно выбирать тот, который не подвергается процессу гниения. Для этой цели можно использовать, например, экструдированный пенополистирол.

    После того, как будут выполнены все работы, траншеям следует придать более эстетичный вид.

    Их засыпают слоем песка или гравия, так же дополнительно используют различные декоративные элементы.

    Канава будет смотреться привлекательно, если сверху ее засыпать мраморной крошкой различного цвета.

    За декор из камня придется дорого заплатить.

    Удешевить конструкцию можно, если нижний слой засыпать песком.

    Украшение из камня и щебня мелкой фракции послужит дополнительной защитой внутренних стенок траншей, они не будут осыпаться.

    Владельцы загородных участков с высоким уровнем подземных вод обустраивают систему дренажа по схеме «елочка». Что для этого нужно предпринять?

    Необходимо проложить трубное изделие большого диаметра по центру участка и вставлять в него меньшие по диаметру трубы.

    Должна получиться разветвленная сеть, в которой будут накапливаться излишки воды со всей территории. Для этой цели можно использовать керамические или асбестоцементные пустотелые изделия.

    Наиболее оптимальный вариант — гофрированные пластиковые трубы. С ними легко работать¸ на них практически не имеет вредного воздействия влага.

    Точечное водоотведение

    Если вы не хотите организовывать масштабную систему, можно выполнить точечный дренаж.

    Для этого нужно по всей территории участка выкопать лунки 2 метра глубиной.

    Расстояние между ними должно быть не менее 6 метров.

    На дно каждой лунки необходимо насыпать смесь из песка и щебня.

    Система водоотведения точечного типа используется, в основном, для защиты отдельных зон территории от лишней влаги.

    Отвод ливневых стоков

    Система линейного типа складывается из заглубленных в почву лотков. По этим каналам жидкость перемещается с участка за его пределы.

    Устраивая дренаж по такому типу, помните, что в этом случае вода сбрасывается самотеком. Желоба изготавливают из бетона, пластика, полимербетона.

    В целях экономии данное приспособление можно сделать собственноручно из бетона, главное, иметь специальные формы для заливки.

    Сверху на желоба нужно устанавливать защитные решетки.

    В каких случаях выполняют линейную водоотводящую систему?

    1. Если угол наклона поверхности больше 3-х градусов.
    2. При необходимости отвода воды от фундамента сооружения (в случае длительного и обильного выпадения осадков).
    3. Если нужно избавиться от лишней влаги с рельефных склонов земельного надела.

    Снижение затрат на обустройство водоотведения

    Меры, которые помогут снизить расходы на дренаж.

    1. По периметру участка, который нуждается в осушении, нужно выкопать траншеи.
      При этом стоит принимать во внимание наклон поверхности.
      На горизонтальном участке уклон стоит обустроить самостоятельно.
    2. Систему траншей нужно последовательно соединить, после этого необходимо вывести конструкцию в накопительный колодец (какой септик выбрать) или в канаву.
      Для сброса воды можно недалеко организовать искусственный декоративный водоем.
    3. Необходимо проверить систему на работоспособность.
      Что для этого нужно сделать?
      В траншеи налейте воду и посмотрите, в каком направлении она потечет.
    4. Нужно сформировать насыпи на дне рвов.
      На самый низ засыпаем крупный щебень, потом более мелкой фракции.

    Заключение

    Выполнять работы по дренированию участка лучше всего в сухое время года. В период дождей траншеи рыть тяжело, так как территория будет залита водой.

    Прежде чем приступать к монтажу системы отведения лишней влаги с земельного надела, нужно определиться с оптимальной глубиной для удерживания грунтовых вод.

    Дренажная система должна находиться ниже этого уровня. Ни в коем случае не пренебрегайте данным правилом.

    Запомните! Главное не только правильно обустроить дренаж, не нужно забывать периодически откачивать из системы воду. В противном случае, дренаж окажется бесполезным.

    В предлагаемом к просмотру видео, автор рассказывает о том, как он сделал дренаж для отвода грунтовых вод на собственном участке.

    Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

    Подписывайтесь на обновления по E-Mail:

    Расскажите друзьям!


    ru-canalizator.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
