Рекуператор воздуха: пластинчатый, роторный – обзор. Как сделать рекуператор воздуха своими руками. Видео. Приточно

Содержание статьи:

  1. Рекуператор — необходимое устройство для вентиляции помещений
  2. Виды рекуператоров
  3. Пластинчатый рекуператор
  4. Сделано с умом
  5. Мастерим рекуператор самостоятельно
  6. Трубчатый рекуператор
  7. Применение рекуператоров

Рекуператор — необходимое устройство для вентиляции помещений

   Человек ежесуточно потребляет 15000 литров воздуха. В помещении, где находятся люди, воздух рекомендуется обновлять каждые два часа. Это задача вентиляции. Рекуператор заставляет выходящий воздух нагревать или охлаждать воздушный поток, который заводится в помещение.

   Устройства такие просты, рекуператор своими руками может сделать человек, имеющий элементарные навыки в обработке металлов и дерева.Свежий, чистый, тёплый (прохладный) воздух, экономия электрической или тепловой энергии –круглый год.

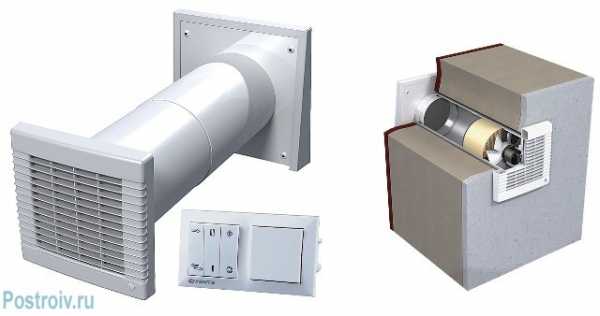

Рекуператор воздуха — Фото 01

   До недавнего времени такие устройства в быту практически не использовались. Эра пластиковых окон и дверей сделала жилые и рабочие помещения практически герметичными. Система приточно-вытяжной вентиляции стала обязательной, а рекуператор стал показателем не столько технической продвинутости, сколько заботой о собственном здоровье и финансах.

Виды рекуператоров

   Принцип работы рекуператора или теплообменника конструктивно реализуется в нескольких видах.

  • Пластинчатый или радиаторный.
  • Роторный.
  • Жидкостный.
  • С использованием эффекта Пельтье.

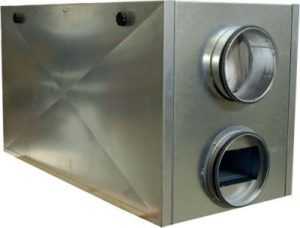

Пластинчатый рекуператор — Фото 02

Роторный рекуператор — Фото 03

   Наиболее технологичен и дешёв пластинчатый: почти все рекуператоры воздуха для дома используют такой вид. Остальные в быту не применяются из-за сложного устройства и, соответственно, высокой стоимости. Но самый высокий КПД у роторного устройства — 85%.

Пластинчатый рекуператор

   Основной недостаток такой установки – обмерзание пластин зимой. До недавнего времени борьба со льдом сводилась к включению байпаса, который разделял потоки и направлял тёплый воздух из помещения на оттаивание пластин. Естественно, приточный рекуператор в это время энергию не сберегает.

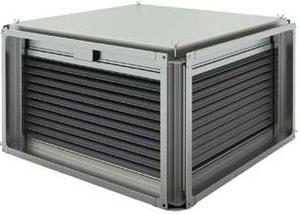

Устройство пластинчатого рекуператора — Фото 04

   Производителям удалось решить эту проблему, заменив металлические или пластиковые пластины теплообменника на кассеты, где используется гигроскопичная целлюлоза. Она впитывает влагу из тёплого воздуха и отдаёт её холодному.

   Можно попробовать изготовить рекуператор своими руками с бумажными пластинами или трубками. Но такие целлюлозные кассеты нельзя применять в помещениях с высокой влажностью. Применение двойной кассеты позволяет поднять КПД рекуператора до 90%.

   Обычно установка рекуператора производится в систему приточно-вытяжной вентиляции.

Принцип действия пластинчатого рекуператора — Фото 05

Сделано с умом

   Задумка сделать пластинчатый рекуператор воздуха своими руками начинается с вопросов: какого размера он должен быть и как рассчитать КПД. Формулы для расчёта довольно сложны, поэтому рекуператор характеризуется объёмом воздуха, который он способен пропустить за 1 час.

   Для того чтобы обеспечить КПД 50-60% площадь пластин должна составлять около 3,5 м2. Производительность – 150 м3/час.

   Если разделить этот объём на высоту помещений, то мы узнаем площадь комнат, в которых наш рекуператор будет без устали менять воздух. В нашем случае это 62 м2. Как уже упоминалось, нормы требуют, чтобы воздух менялся каждые 2 часа. За это время приточный рекуператор с указанной площадью пластин теплообменника заменить воздушный объём на площади 124 м2.

Мастерим рекуператор самостоятельно

   Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

  1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
  2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
  3. Жесть, фанера или ДСП для корпуса.
  4. Минеральная вата или другой эффективный утеплитель.
  5. Переходники под вентиляционные трубы диаметром 150 мм.
  6. Герметик (только нейтральный).
  7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

   Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

   Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

   Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

   Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

   Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

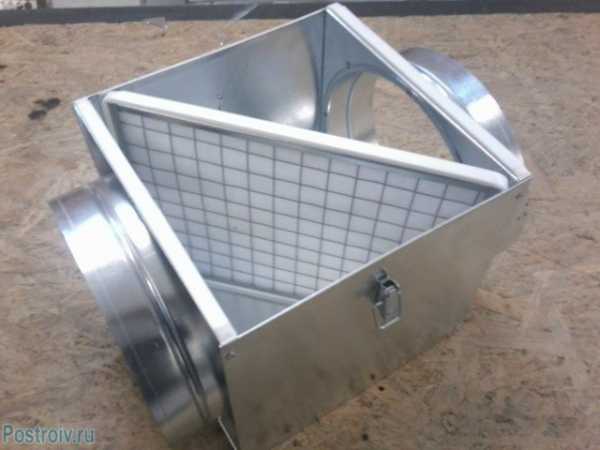

Короб для теплообменника — Фото 08

   В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

   Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток. Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

   Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

  • температуру приточного воздушного потока на входе, t1;
  • температуру приточного воздушного потока на выходе из рекуператора, t2;
  • температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Трубчатый рекуператор

   Подобным образом устроен и трубчатый приточный рекуператор: корпусом ему служит пластиковый воздуховод с боковыми отводами. Понадобятся тонкостенные алюминиевые трубки диаметром 10 мм. Длина – 40-50 см.

   Трубки открытыми торцами герметично крепятся на двух круглых пластинах, которые плотно вставляются в воздуховод.

Трубчатый рекуператор — Фото 10

   Внутри трубок проходит воздух на вытяжку. Через два боковых отвода подаётся и поступает внутрь помещения приточный воздух. Он проходит между трубками, где и нагревается.

   Такой рекуператор своими руками сделать немного сложнее, но он занимает меньше места и более эстетичен. В торец воздуховода и в отвод можно вставить вентиляторы.

   В этом случае получаем приточно-вытяжную вентиляционную систему с встроенным рекуператором. Её можно использовать в гараже или квартире. Для этого надо пробить соответствующее отверстие в стене.

   Мощность такой установки – около 100 м³ воздуха в час.

Применение рекуператоров в частном доме

   Эффект от применения таких устройств существенно повышается, если установка рекуператора совмещена с воздуховодом, проложенным под землёй. Воздух в нём зимой будет нагреваться естественным теплом земли, а летом – охлаждаться.

Применение рекуператоров в помещении — Фото 11

   В результате теплообмена свежий воздух может нагреться до 14 – 16 °C. Эта схема используется при индивидуальном строительстве: рекуператор воздуха своими руками надо будет сделать под конкретные условия, и в этом случае подогревать его в самые большие морозы не придётся.

thewalls.ru

Рекуператор воздуха: пластинчатый, роторный – обзор. Как сделать рекуператор воздуха своими руками. Видео. Приточно

Рекуператор — необходимое устройство для вентиляции помещений

   Человек ежесуточно потребляет 15000 литров воздуха. В помещении, где находятся люди, воздух рекомендуется обновлять каждые два часа. Это задача вентиляции. Рекуператор заставляет выходящий воздух нагревать или охлаждать воздушный поток, который заводится в помещение.

   Устройства такие просты, рекуператор своими руками может сделать человек, имеющий элементарные навыки в обработке металлов и дерева.Свежий, чистый, тёплый (прохладный) воздух, экономия электрической или тепловой энергии –круглый год.

Рекуператор воздуха — Фото 01

   До недавнего времени такие устройства в быту практически не использовались. Эра пластиковых окон и дверей сделала жилые и рабочие помещения практически герметичными. Система приточно-вытяжной вентиляции стала обязательной, а рекуператор стал показателем не столько технической продвинутости, сколько заботой о собственном здоровье и финансах.

Виды рекуператоров

   Принцип работы рекуператора или теплообменника конструктивно реализуется в нескольких видах.

  • Пластинчатый или радиаторный.
  • Роторный.
  • Жидкостный.
  • С использованием эффекта Пельтье.

Пластинчатый рекуператор — Фото 02

Роторный рекуператор — Фото 03

   Наиболее технологичен и дешёв пластинчатый: почти все рекуператоры воздуха для дома используют такой вид. Остальные в быту не применяются из-за сложного устройства и, соответственно, высокой стоимости. Но самый высокий КПД у роторного устройства — 85%.

Пластинчатый рекуператор

   Основной недостаток такой установки – обмерзание пластин зимой. До недавнего времени борьба со льдом сводилась к включению байпаса, который разделял потоки и направлял тёплый воздух из помещения на оттаивание пластин. Естественно, приточный рекуператор в это время энергию не сберегает.

Устройство пластинчатого рекуператора — Фото 04

   Производителям удалось решить эту проблему, заменив металлические или пластиковые пластины теплообменника на кассеты, где используется гигроскопичная целлюлоза. Она впитывает влагу из тёплого воздуха и отдаёт её холодному.

   Можно попробовать изготовить рекуператор своими руками с бумажными пластинами или трубками. Но такие целлюлозные кассеты нельзя применять в помещениях с высокой влажностью. Применение двойной кассеты позволяет поднять КПД рекуператора до 90%.

   Обычно установка рекуператора производится в систему приточно-вытяжной вентиляции.

Принцип действия пластинчатого рекуператора — Фото 05

Сделано с умом

   Задумка сделать пластинчатый рекуператор воздуха своими руками начинается с вопросов: какого размера он должен быть и как рассчитать КПД. Формулы для расчёта довольно сложны, поэтому рекуператор характеризуется объёмом воздуха, который он способен пропустить за 1 час.

   Для того чтобы обеспечить КПД 50-60% площадь пластин должна составлять около 3,5 м2. Производительность – 150 м3/час.

   Если разделить этот объём на высоту помещений, то мы узнаем площадь комнат, в которых наш рекуператор будет без устали менять воздух. В нашем случае это 62 м2. Как уже упоминалось, нормы требуют, чтобы воздух менялся каждые 2 часа. За это время приточный рекуператор с указанной площадью пластин теплообменника заменить воздушный объём на площади 124 м2.

Мастерим рекуператор самостоятельно

   Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

  1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
  2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
  3. Жесть, фанера или ДСП для корпуса.
  4. Минеральная вата или другой эффективный утеплитель.
  5. Переходники под вентиляционные трубы диаметром 150 мм.
  6. Герметик (только нейтральный).
  7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

   Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

   Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

   Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

   Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

   Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

   В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

   Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток. Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

   Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

  • температуру приточного воздушного потока на входе, t1;
  • температуру приточного воздушного потока на выходе из рекуператора, t2;
  • температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Трубчатый рекуператор

   Подобным образом устроен и трубчатый приточный рекуператор: корпусом ему служит пластиковый воздуховод с боковыми отводами. Понадобятся тонкостенные алюминиевые трубки диаметром 10 мм. Длина – 40-50 см.

   Трубки открытыми торцами герметично крепятся на двух круглых пластинах, которые плотно вставляются в воздуховод.

Трубчатый рекуператор — Фото 10

   Внутри трубок проходит воздух на вытяжку. Через два боковых отвода подаётся и поступает внутрь помещения приточный воздух. Он проходит между трубками, где и нагревается.

   Такой рекуператор своими руками сделать немного сложнее, но он занимает меньше места и более эстетичен. В торец воздуховода и в отвод можно вставить вентиляторы.

   В этом случае получаем приточно-вытяжную вентиляционную систему с встроенным рекуператором. Её можно использовать в гараже или квартире. Для этого надо пробить соответствующее отверстие в стене.

   Мощность такой установки – около 100 м³ воздуха в час.

Применение рекуператоров в частном доме

   Эффект от применения таких устройств существенно повышается, если установка рекуператора совмещена с воздуховодом, проложенным под землёй. Воздух в нём зимой будет нагреваться естественным теплом земли, а летом – охлаждаться.

Применение рекуператоров в помещении — Фото 11

   В результате теплообмена свежий воздух может нагреться до 14 – 16 °C. Эта схема используется при индивидуальном строительстве: рекуператор воздуха своими руками надо будет сделать под конкретные условия, и в этом случае подогревать его в самые большие морозы не придётся.

postroiv.ru

Рекуператор воздуха для дома своими руками

Содержание статьи:

Оборудование дома вентиляцией – одно из самых важных условий обеспечения внутри комфортного для проживания микроклимата. Такая система обеспечивает проникновение в комнату свежего воздуха, вместе с тем выводя использованный воздух наружу.

В летнее время, когда в доме установлен кондиционер, сильно нагретый воздух, подаваемый из вентиляционного канала, снижает эффективность функционирования такого оборудования. Зимой же вентиляционными каналами с воздухом выводиться и тепло. Все это в любое время года приводит к повышению материальных затрат – на электроэнергию и обогрев дома.

Чтобы зря не тратить материальные средства, успешно решая такие проблемы, начал применяться рекуператор воздуха для дома или квартиры.

Что представляет собой рекуператор

Домашний рекуператор воздуха

Рекуператор – особая разновидность оборудования, что обеспечивает вывод из дома использованного воздуха, наполняя его свежим одновременно с этим. Внутри такого прибора установлен теплообменник, использующий тепло из комнаты, которое рекуператор отдает свежим воздушным потокам, прогревая их таким образом.

Принцип работы такого типа оборудования достаточно прост: это обычный теплообменник, внутри которого, не перемешиваясь, проходят два воздушных потока – с улицы приточный и с комнаты вытяжной. В результате разных температур этих потоков тепловая энергия перераспределяется между ними. При этом температура теплого воздуха снижается, а холодного – увеличивается. Кроме этого, в процессе охлаждения также происходит удаление излишков влаги, которая оседает на теплообменнике.

По своей сути, процесс рекуперации – один из способов сокращения потерь тепла через вентиляционные каналы. То есть, это – одна из технологий энергосбережения.

Наличие в доме рекуператора способствует сохранению до 70% тепла, уходящего на улицу. В наше время такое оборудование отличается между собой своей конструкцией и мощностью.

В основном, рекуператор используется для снижения материальных затрат на обогреве дома. Так, благодаря наличию такого устройства внутрь помещения с улицы свежий воздух поступает не холодным, а уже нагретым.

Экономическая выгода от установки такого оборудования более ощутима в первую очередь для владельцев частных домов, которые сами отапливают собственное жилье. В многоквартирных же домах, где установлена система центрального отопления, подобная экономия не оправдывает себя.  В таких жилищах более важным является обеспечение дома свежим воздухом от вентиляционной системы. Такие проблемы также успешно решает установка рекуператора.

Классификация рекуператоров

Существует несколько классификаций рекуператоров, по которым они и отличаются один от другого. Среди таких классификаций:

Зависимо от передвижения внутри прибора используемого теплоносителя:

  • противоточного типа;
  • прямоточного типа.

Зависимо от особенностей конструкции:

  • ребристые;
  • коаксиальные или трубчатые;
  • пластинчатые.

От предназначения – для нагрева:

  • воздуха;
  • воды или других жидкостей;
  • разных типов газов.

Рекуператор роторного типа

Принцип работы роторного оборудования

Само широкое распространение в современных домах получили два типа такого оборудования – роторные и пластинчатые. Рассмотрим их подробнее.

Рекуператор воздуха роторного типа представляет собой металлический цилиндр, в котором есть большое количество слоев гофрированной стали. Расположены они продольно.

При прохождении воздуха барабан устройства начинает вращаться, пропуская по очереди теплый и холодный воздух. При этом происходит охлаждение и нагрев пластин, от нагретого воздуха теплота отдается холодному.

Рекуператор подобной разновидности отличается немалой эффективностью в работе, однако он довольно громоздкой. Для его установки требуется просторный вентиляционный канал.

Пластинчатые рекуператоры

Внешний вид пластинчатого рекуператора

Пластинчатый рекуператор воздуха имеет вид кассеты, где каналы, по которым движется поступающий и выводящийся воздух, разделены между собой листами оцинкованной стали. Благодаря такому разделению воздушные потоки не смешиваются, теплообмен осуществляется в результате одновременного охлаждения и нагревания пластин с обеих сторон.

Благодаря компактным размерам и невысокой стоимости пластинчатые рекуператоры получили широкое распространение в частных домах. Однако при использовании такого оборудования существует вероятность обмерзания рекуператора в том случае, когда температура на улице слишком низкая. Это происходит из-за того, что на наружной части вентиляционного канала образовывается конденсат.

Эффективность работы устройств подобного типа характеризуется его КПД, которое достигает 60%. Еще одним немаловажным преимуществом является простая конструкций теплообменника: в нем нет никаких подвижных или трущихся деталей, ему не требуется электричество.

Вместе с преимуществами, есть и некоторые недочеты:

  • обмерзание наружной части при сильных морозах;
  • в конструкции должно быть пересечение труб, по которым двигаются воздушные потоки.

Несмотря на это, для дома чаще всего используется именно такой тип энергосберегающего оборудования.

Вместе с заводским оборудованием значительно распространены также и самодельные устройства, которые сделать самому не очень сложно.

Подготовка к изготовлению и материалы

Изготовляя пластинчатый рекуператор воздуха своими руками, важнее всего качественно сделать теплообменник. В таком случае можно будет сохранять до 60% тепла.

Для выполнения такой работы понадобятся следующие инструменты:

  • плоскогубцы и молоток;
  • угловая шлифовальная машинка;
  • ножовка для резки металла;
  • уголок, рулетка и дрель.

Перед началом работы крайне важно грамотно создать чертеж будущего рекуператора, где должны быть точно определены размеры основных составляющих устройства. И уже после этого можно будет приступать к приготовлению всех необходимых материалов и началу работы.

Делая рекуператор самостоятельно, понадобятся такие материалы:

  • кровельный листовой металл с оцинкованной поверхностью или другой плоский материал;
  • текстолит;
  • фланцы из пластика, диаметр которых соответствует диаметру труб воздуховода;
  • деревянный брус, с помощью которого металлическая основа будет закреплена в коробе вентиляционной системы;
  • утеплитель, силикон и герметик.

Последовательность работ

Установленные пластины рекуператора

Когда все инструменты и материалы готовы, можно начинать делать рекуператор своими руками.

В первую очередь из листового металла делается небольшой ящик, его стенки с внешней стороны утепляются пенопластом или же другим подобным материалом. Вместо металла также можно использовать и короб из МДФ. Чтобы установить трубы для прохождения воздушных потоков в стенках ящика нужно сделать отверстия соответствующего диаметра.

Из жести или какого-то другого тонкого металла нарезаются небольшие прямоугольные пластины, которые необходимо установить между собой параллельно. Их размеры должны быть немного меньшими внутренних размеров коробки. Как наполнитель и несущие элементы при этом можно использовать техническую пробку.

Чтобы при прохождении воздушных потоков теплые и холодные не смешивались между собой, металлические пластины устанавливаются так, чтобы получались полости для подачи и отвода воздуха со смещением. В результате этого отводимый воздух будет проходить снизу-вверх, а подаваемый – слева направо.

Когда такая конструкция готова, ее помещают внутрь короба, все щели и лишние отверстия герметично заделываются силиконом. В результате этого самодельный рекуператор будет готов, его устанавливают в вентиляционную шахту. Остается только присоединить к трубам устройства заборные и подающие воздуховоды, после чего устройство вентиляционной системы с рекуператором будет готово.

Таким образом, в своем доме можно использовать и заводские, и самодельные рекуператоры воздуха. Поскольку стоимость готовых моделей достаточно высокая, многие мастера предпочитают изготавливать такие устройства и своими руками, поскольку при наличии соответствующих навыков сделать это вполне реально.
