Как сделать звукоизоляцию стен своими руками

У соседей вечеринка, а у Вас маленький ребёнок? А может, это Вы любите послушать громкую музыку? В любом случае, во избежание конфликтов с соседями в многоэтажном доме, необходимо думать, как сделать звукоизоляцию стен своими руками.

Содержание
1. Теория шума.
2. Основные системы звукоизоляции.
3. Как сделать звукоизоляцию стен своими руками.

Теория шума

По физическим свойствам звук – волна механических колебаний частиц, распространяющихся в различных материалах. Проще говоря, колебания воздуха колеблют частицы материала стены с одной стороны, колебания стены передаются частицам воздуха с другой её стороны, воспроизводя звук (с некоторым затуханием).

Обратите внимание, что в идеале звукоизолирующий (звукопоглощающий) слой должен располагаться между источником звука и конструкцией стены. В этом случае звуковая волна не будет доходить до стены, и передаваться ею на пол, потолок, смежные стены и перегородки.

Другими словами, если вас беспокоят шумные соседи, то звукоизоляцию лучше сделать у них. С другой стороны это не всегда возможно и в некоторых случаях будет необходимо сделать звукоизоляцию стен своими руками со своей стороны.

В строительстве звук условно делится на:

1) воздушный шум: громкая музыка, голос, плач, лай собак;
2) ударный шум: шаги, удары, падение предметов;
3) акустический шум: эхо в пустых помещениях;
4) структурный или технический шум: звук работы лифтов, охлаждающих агрегатов, насосов, вентиляторов, распространяющийся по элементам конструкций здания.

У всех материалов существуют две характеристики, понимание сути которых поможет правильно выбрать способ звукоизоляции и материалы:

• Звукоизоляция – характеристика материала, отображающая снижение уровня звука, проходящего сквозь него (важно, если источник звука в соседнем помещении или на улице).

• Звукопоглощение – характеристика материала, отображающая снижение уровня звука, если источник звука находится в этом же помещении (важно для создания хорошей акустики в помещении).

Основные системы звукоизоляции

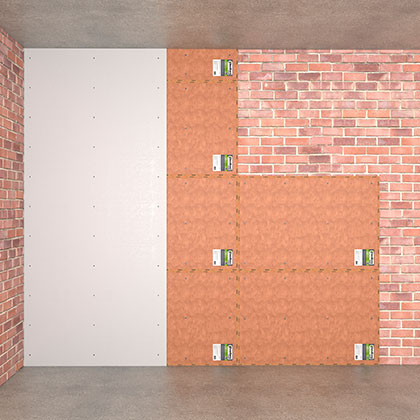

1. При устройстве звукоизоляции стен своими руками весьма эффективна многослойная каркасная конструкция, состоящая из пористого волокнистого материала и гипсокартона. К недостаткам можно отнести трудоёмкость устройства и уменьшение площади помещения.

2. Звукоизолирующие системы ЗИПС представляют собой панель из комбинации гипсоволоконных и минераловатных (стекловатных) слоёв. Крепятся панели ЗИПС к стене с помощью специальных конструктивных узлов. Между торцами плит и поверхностями конструкций размещают звукоизолирующие прокладки. Недостаток: довольно высокая стоимость и трудоёмкость монтажа.

3. Звукоизоляционные плиты ISOPLAAT. Изготавливают из натуральных материалов – волокон хвойных деревьев. Эффективны при защите помещения от ударного и воздушного шума. Легко наклеиваются на стену, поверх них несложно выполнить любую финишную отделку.

4. Панели ISOTEX, похожи на ISOPLAAT. Хорошо зарекомендовали себя в борьбе с воздушным и ударным шумом. При монтаже соединяются между собой методом шип-паз. Легко режутся. В качестве декора использованы виниловые обои или льняная ткань.

5. Панели ЭкоЗвукоИзол. Изготавливаются из семислойного картона и кварцевого песка, легко режутся ножовкой. Крепятся монтажным клеем.

6. Стеновые панели KRAFT изготавливают из древесноволокнистых плит, оклеенных с изнанки гофрированным картоном, а с лицевой стороны вощёной бумагой. Легко клеятся к стене.

Как сделать звукоизоляцию стен своими руками

Рассмотрим распространённый и эффективный вариант звукоизоляции – металлический или деревянный каркас с заполнением минераловатными плитами и обшивкой гипсокартонными листам.

Устройство звукоизоляции стен помещения своими руками начинаем с определения и устранения путей передачи звука:

1. Трещины. По сравнению с самой конструкцией стены, гораздо легче звук проходит через трещины и некачественные стыки. Особое внимание следует обратить на стык стены и потолка, здесь, иногда соседей разделяет только тонкий слой штукатурки. Все обнаруженные трещины следует тщательно заделать.

2. Розетки и выключатели. Стена в местах их установки тоньше, а в панельных зданиях нередко и вовсе отсутствует. И, сняв розетку можно обнаружить тыльную сторону розетки соседа. Розетки снимаем и заполняем пустоты звукоизолирующим материалом (тут подробно о том как установить розетку и выключатель).

3. Тепло- и водопроводные коммуникации. Вода и металл отлично проводят и передают звук, поэтому главная задача – звукоизолировать места прохождения коммуникаций сквозь стены, ликвидировав прямой контакт с конструкциями. Оптимальный вариант – расширить отверстие вокруг коммуникаций и заполнить его монтажной пеной.

Следующий этап основной – звукоизоляция стены.

В качестве каркаса можно применить деревянные рейки или металлические профили. У обоих вариантов есть как достоинства, так и недостатки: дерево хуже проводит звук но легче деформируется и разрушается из-за низкого качества древесины, влаги, повреждения насекомыми.

Металлические профили недороги, надёжны, просты в монтаже. Но металл – отличный проводник звука поэтому тыльную сторону профилей, прилегающую к стене, обязательно предварительно оклеивают звукоизоляционной лентой.

Подробно об облицовке стен ГКЛ можно узнать в материалах «Как работать с гипсокартоном» и многих других, здесь же мы расскажем об этом вкратце, исходя из специфики звукоизоляции.

О необходимости звукоизолирующих прокладок на профилях в местах прилегания к стенам, мы сказали выше. Кроме этого каркас к стене следует крепить с помощью специальных шумопоглощающих крепежей.

Стойки должны монтироваться строго вертикально, а стыки листов приходиться точно посредине стойки. Обеспечить высокую точность и ускорить работу хорошо помогает лазерный уровень.

Ширина листа гипсокартона 120 см, поэтому стойки каркаса устанавливаем через 60 см. Закручивают шурупы-саморезы шуруповёртом. В отличие от дрели, он имеет регулятор усилия: не срывает саморезы с резьбы и не продавливает их сквозь ГКЛ при закручивании, что нередко бывает, если в качестве шуруповёрта используют дрель.

В качестве звукоизолирующего слоя используем минераловатные плиты. Они удобны при монтаже и не усаживаются во время эксплуатации конструкции.

Звукоизолирующий слой должен без пустот заполнять внутреннее пространство каркаса и плотно прилегать к его элементам, то есть закладываться «в распор». Для этого ширину полосы звукоизолирующего материала следует принимать на 15-20 мм больше расстояния между стойками. Учитывая малый вес и высокую упругость минваты, такой способ установки обеспечивает надёжную фиксацию её в каркасе конструкции.

Выключатели и розетки выносим на поверхность гипсокартона. Поскольку старого провода может быть недостаточно, придётся проложить новую проводку от распределительных коробок до розеток и выключателей. Удлинять провода, скручивая их концы нельзя. Из-за высокого сопротивления скрутки греются и могут стать очагами возгорания (подробнее о соединениях проводов можно узнать по ссылке). Провод, во избежание случайного повреждения, укладывают в электромонтажный гофрорукав.

Уделив решению задачи звукоизоляции стен своими руками достаточно сил и времени, можно в результате получить достаточно надёжный результат, позволяющий наконец-то наслаждаться тишиной, или музыкой не зависимо от настроения соседей! Задать вопрос можно ниже в комментариях либо на этой странице.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Устройство шумоизоляции

Лучших результатов позволяет добиться комбинация из 2—3 акустических материалов.
Человек должен быть защищен от разных типов шума, чтобы он не разрушал нервную систему. Конструкции и перегородки должны обладать определенными звукоизоляционными свойствами.

Для того чтобы значительно снизить уровень шума, необходим целый ряд мероприятий. В первую очередь надо заделать щели, выбоины и трещины. Звук передается через малейшие полости, потому необходимо добиться полной герметичности. После необходимо тщательно заделать проходящие трубы и другие коммуникации, если они есть. Использовать при этом монтажную пену надо только в крайних случаях — она практически не задерживает звуки. Лучше — любой штукатурный состав.
Если на стене есть выключатели или розетки, полости за ними тоже лучше заделать. Это только подготовительный этап, но уже проведение всех этих мероприятий может существенно улучшить звукоизоляцию в квартире.

Типы шумов бывают следующие:

• Волновой (воздушный) шум – уже по названию типа понятно, что он распространяется по воздуху от источника до барабанных перепонок, с помощью звуковых волн. К волновому шуму относятся – громкая музыка, разговор на повышенных тонах, лай собаки и так далее.
• Вибрационный (структурный) шум – имеет распространение в твердых телах. Он возникает из-за ударов конструкций, ходьбе по полу. Передаётся вибрациями по конструкциям, исходящими от источника. К вибрационному шуму относятся – удар кувалдой по стене, работа перфоратора или стиральной машины, стук каблуков, падение предметов на пол, прыжки детей.

Также можно выделить:

• Шум с улицы – поступает в основном через окна. Звук проезжающих машин, голоса людей, гудение летящего самолёта, – всё это шум, доносящийся с улицы. Избавится от уличного шума, можно с помощью установки качественных окон с тройными стеклопакетами. Дополнительным звукоизолирующим элементом, могут послужить шторы из плотного материала.
• Шум из подъезда – поступает через входную дверь. Чтобы не слышать звуки работающего лифта или голоса соседей, достаточно произвести звукоизоляцию входной двери. Помимо обивки двери звукопоглощающими материалами, необходимо установить уплотнители, между полотном и коробкой, иначе изоляция шума будет неэффективной.
• Шум из смежных квартир – поступает через стены, сквозные розетки и щели между плитами перекрытия. Шум от соседей, является самой частой причиной желания произвести звукоизоляцию квартиры. Если источник постоянного раздражающего шума один, то достаточно произвести звукоизоляцию смежных с источником стен. Если же вам не повезло, и шумные соседи окружают вас со всех сторон, то в этом случаи, придётся делать полную звукоизоляцию квартиры.
• Шум из Вашей квартиры – поступает к соседям перечисленными выше способами и раздражает их. Если у Вас часто собираются шумные компании, если Вы музыкант, репетирующий дома, если у Вас есть дети, любящие прыгать и громко веселиться, то ради сохранения хороших отношений с соседями, Вам лучше произвести звукоизоляцию стен, потолка и пола, не дожидаясь визита участкового.

Прежде чем бороться с распространением звука и попаданием его в квартиру, надо знать способы его передачи.
Звуковые волны распространяются двумя путями:

• Прямой – передача звука в окна или через смежные поверхности;
• Косвенный – прохождение через несущие конструкции здания, коммуникации, отверстия и щели.

На распространение звука влияют следующие факторы:

• У дверей и окон отсутствуют уплотнения;
• Материалы строительных конструкций имеют слабые звукоизолирующие свойства;
• Пустоты, щели и трещины в сооружениях;
• Некачественные строительные и отделочные материалы.

РАЗНОВИДНОСТИ АКУСТИЧЕСКИХ МАТЕРИАЛОВ
Все изделия, использующиеся для шумоизоляции, делятся на 3 группы:

1. Поглотители звука. Сюда относятся различные пористые изделия – минеральная вата, пробковые плиты и обои, поролон и войлок.
2. Изоляторы (отражатели) – многослойные панели и тонкие мембраны.
3. Демпферы – полиуретановые материалы для гашения низкочастотных колебаний, передающихся через конструкции.

Звукопоглощающие свойства материалов становятся заметными, начиная с толщины около 50 мм. Их различают по трем категориям жесткости:

• Мягкие – с волокнистой хаотичной структурой. В их число входят войлок, вата, базальтовая вата. Достоинством матов или панелей из них является высокий коэффициент звукопоглощения (0,7-0,95) при небольшом удельном весе (не более 80 кг/м³). Значительный эффект достигается, начиная с толщины не менее 10 см.
• Полужесткие – плиты с волокнами и ячейками. Материалы содержат минеральную вату или вспененные полимеры. Коэффициент звукопоглощения чуть ниже (0,5-0,8), а удельный вес достигает 130 кг/м³.
• Твердые – изделия. Коэффициент звукопоглощения составляет около 0,5, а удельный вес – до 400 кг/м³.

Способы звукоизоляции
Звукоизоляция стен, потолка и пола производится тремя способами:

• Каркасный – этот способ подразумевает установку направляющих, для шумоизоляционных панелей. Между направляющими размещается звукопоглощающий материал, после устанавливаются отражающие звук панели. В некоторых случаях, например, в студиях звукозаписи, панели, имеют не отражающую, а поглощающую звук поверхность.
  Достоинством данного способа, является высокое качество звукоизоляции, а недостатками, высокая стоимость работ и сокращение полезного пространства комнаты.
• Монтаж плит и мембран – в данном способе, звукоизолирующий материал устанавливается или клеится непосредственно на стену, пол или потолок. После чего плиты и мембраны штукатурятся или закрываются тонкими панелями.
  При правильном соблюдении технологии установки плит или мембран, качество звукоизоляции не уступает каркасному способу, а финансовые затраты существенно меньше.
• “Плавающий” – такой способ применяется только для звукоизоляции пола. Изолирующий материал расстилается на пол и покрывается гидроизолирующим слоем. Сверху делается армированная стяжка и устанавливается половое покрытие. Преимущество данного способа, в отсутствии жёстких креплений, что способствует значительному снижению вибрационного шума.

Материалы для звукоизоляции
Мягкая изоляция
К мягкой звукоизоляции относятся материалы из разного вида волокон, продающихся в рулонах:

• Звукоизоляционные мембраны – бывают самоклеящиеся и обычные, изготавливаются из синтетических и природных волокон. Применяются для стен, потолка и пола. Отдельно для изоляции пола, выпускают мембраны из битумных полимеров со слоем полиэфирного войлока.
• Материал из иглопробивного стекловолокна – Применяется для отделки стен и потолков. Хорошо подходит изоляция для каркасных конструкций.

  Подложка из полиэфирного полотна – изготавливается специально для «плавающего» пола, отлично подходит в качестве подложки под финишные плавающие покрытия.


• Минеральная вата – простой и доступный тепло и звукоизоляционный материал, использующиеся в каркасном способе изоляции.

Твёрдая изоляция
К типу твёрдой звукоизоляции, относят простые плиты и комбинированные панели, изготовленные из звукопоглощающих материалов:

• Комбинированные панели – представляют конструкцию из двух листов и прослойки. Листы изготавливаются из древесностружечной плиты, пробки или синтетических материалов. В качестве прослойки часто используют кварцевый песок и минеральную вату.
• Базальтовые плиты – изготавливаются из базальтового волокна. Дополнительно, плиты могут быть обработаны водоотталкивающим составом.
• Плиты из полиэфирного волокна – синтетическая звукоизоляция, легко режется по нужным размерам, широко применяется в каркасном строительстве.
• Плиты из стекловолокна штапельного плетения – предназначены для заполнения межпрофильного пространства, изоляции подвесных потолков и установленных на стены каркасов.
• Плиты из пробки – изготавливаются из волокна пробкового дерева. Пенопластовые плиты – самый дешёвый и широко известный материал для звукоизоляции. Плиты из пенопласта, уступают по качеству звукоизоляции более современным материалам, но благодаря доступной цене, остаются популярным вариантом для бюджетного ремонта.

Подручная звукоизоляция
Мало кто знает, что некоторые предметы интерьера способны служить хорошими поглотителями звука и понизить уровень шума на 20-30 процентов:

• Большой ковёр – положенный на пол или повешенный на стену, способен существенно снизить уровень поступающего или исходящего шума.

• Мебельная стенка – установленная вдоль общей с соседями стены, избавит вас от громкого шума, превратив его в мягкий гул.

• Шторы из плотного материала – способны приглушить звуки, доносящиеся с улицы.

Звукоизоляция должна выполнять две основные функции:

• Изолирование звуков. Шумы, которые будут поступать от ваших соседей, их разговоры будут отражаться. Вы не будете слышать их шум.
• Поглощение звуков. В данном случае наоборот. Шум, который будет издаваться из Вашей квартиры никто не из соседей не будет слышать.

Устройство звукоизоляции стен в деревянном доме. Звукоизоляция внутренних стен с использованием двойных перегородок

Довольно часто как в многоэтажных, так и в небольших зданиях жители сталкиваются с проблемой постоянных шумов, доносящихся с улицы либо из соседних помещений. Иногда причину шума сложно определить, он может иметь следующую природу:

• структурную – распространяется через несущие конструкции здания;
• воздушную – распространяется по воздуху;
• ударную – распространяется в полостях перегородок и стен.

Даже если шумовой источник расположен за пределами здания, то из-за размеров помещения возможен шумный гул из-за отражения звуков. Причина шума может быть разной: строительные работы около дома, соседи, любящие музыку, лай собак. Словом, спокойная и тихая жизнь может нарушаться постоянно, если не заняться вопросом шумоизоляции здания.

Факторы шумоизоляции помещений

Шумоизоляция зданий во многом зависит от их массивности. Создавать цельные и толстые стены не совсем рационально по ряду причин, одна из которых – заметное увеличение нагрузки на фундамент. Конструкция может просто не выдержать большого веса стен из тяжелых материалов, и дом рухнет. Более логичным способом является применение многослойных шумоизоляционных конструкций, в которых материалы с разной площадью чередуются между собой. Пока все шумы преодолеют многослойные препятствия, они практически рассеиваются.

Применять при строительстве только учет взвешенного индекса изоляции воздушного шума недостаточно, иначе все низкочастотные шумы не будут приняты во внимание. Критерий Rw ориентирован только на звуки частотой 50 Гц и выше, что аналогично речи человека или звуку бытовой техники. Конструкцию стен необходимо подбирать сразу с учетом работы стены в различных частотах: низких, средних и высоких. Поэтому руководствоваться нужно только полным спектром R, что и делает компания «КВАРТА ПЛАСТ» при производстве изоляционных материалов высокого качества.

Звукоизоляция помещений

Проблема звукоизоляции комнаты заключается в наличии щелей в стенах и ударном шуме.

В первую очередь при анализе звукопоглощающих свойств помещения стоит помнить о небольших, но весьма важных деталях – наличии всевозможных щелей. Если в стене или дверях имеются даже самые небольшие отверстия, то заниматься вопросом шумоизоляции бессмысленно: шумы все равно будут спокойно проходить через данное маленькое пространство. Прежде чем проводить шумоизоляцию, нужно обязательно заделать все имеющиеся щели и трещины.

Часто в зданиях встречается так называемый ударный шум , который возникает из-за того, что внутреннее пространство конструкций пустует. Для устранения проблемы его необходимо заполнить шумоизоляционным материалом, а также использовать демпфирующие прокладки. Особенно это касается обрешетки из деревянных брусьев или металлического профиля.

Использование акустической облицовки для звукоизоляции комнат и зданий

Решить вопрос шумоизоляции легко можно с помощью специальной шумопоглощающей облицовки для зданий. Акустическая облицовка заметно снижает уровень внешних шумов, эффективность ее применения определяется также и фактором субъективного воздействия, который рассчитывается по усредненному спектру шума в строящемся или уже существующем здании. Чаще всего шумопоглощающую или звукопоглощающую облицовку помещают на потолке или верхних частях стен, при этом она по возможности должна находиться максимально близко к источнику шума, если он известен. Компания «КВАТРА ПЛАСТ» предлагает изоляционные материалы высокого качества, предназначенные как раз для максимально эффективной звуко- или шумоизоляции зданий.

Громкие звуки на протяжении длительного времени раздражают и утомляют человека, значительно снижая его работоспособность. Качественная шумоизоляция дома положительно сказывается на состоянии здоровья человека. Комфорт помещения устойчиво ассоциируются с тишиной и покоем, недаром в украинском языке слово «затишок» означает «уют». Создание приемлемых условий для жизни и работы невозможно без надёжной звукоизоляции дома в целом и отдельных его помещений относительно друг друга.

Допустимые уровни шума установлены санитарными нормативами в СН 2.2.4/2.1.8.562-96. В этом документе определены основные понятия, классификация шумов и нормируемые параметры для разных видов помещений. Показатели допустимого уровня шума для ночного времени с 23.00 до 7.00 составляют 45 дБ, днём – не более 65 дБ. Указанные параметры – усреднённые и характеризуют звук, безопасный для здоровья, но отнюдь не комфортный для человека.

Обеспечить тишину и покой в жилых и рабочих помещениях можно за счёт снижения акустической проницаемости строительных конструкций. Высокому уровню шума в здании или сооружении способствует целый ряд факторов:

• наличие дверей и окон старой конструкции без уплотнительных элементов;
• использование строительных материалов с низкими звукоизолирующими свойствами;
• наличие щелей и трещин в конструкциях, а также пустот, которые могут обладать резонирующими свойствами;
• форма внутренних помещений и использованные в отделке материалы.

Старые окна в частном доме являются одной из главных причин плохой звукоизоляции жилища

Разработка комплекса мер по снижению уровня шумов в жилых комнатах, рабочих кабинетах и помещениях иного назначения должна проводиться после тщательного исследования и консультаций со строителями.

Планирование работ по устранению причин, способствующих сохранению высокого уровня акустической нагрузки, следует начинать с изучения здания в целом и отдельных помещений в частности. Особое внимание при этом уделяется состоянию элементов строительных конструкций. Так, старые оконные переплёты, деревянные рамы и стёкла, установленные без применения уплотнителей, мало препятствуют проникновению шумов в помещения извне.

Качественная шумоизоляция в частном доме обеспечивается проведением целого перечня работ, который включает в себя:

• замену старых деревянных окон на стеклопакеты;
• установку надежных входных дверей с эластичными уплотнительными элементами, установленными по контуру;
• монтаж наружных конструкций с высокими звукопоглощающими свойствами или нанесения специальных покрытий;
• установку внутри помещения перегородок из материалов с относительно невысокой проводимостью акустических колебаний;
• замена межкомнатных дверей на более современные двери с уплотнителями;
• проведение отделочных работ облицовочными материалами с низкими звукоотражающими свойствами.

Схема устройства входной двери с хорошей шумоизоляцией

Проведение указанных мероприятий помимо достижения основного эффекта, выражающегося в снижении уровня шумов в помещении, будет способствовать значительному снижению потерь тепла.

Хорошая звукоизоляция в частном доме достигается, в основном, за счёт нанесения на строительные конструкции материалов с низкой теплопроводностью. Пенополистирол экструдированный, пенополиуретан, вспененный полиэтилен, панели из пробкового дерева, базальтовая вата или иное минеральное волокно – вот далеко не полный перечень материалов, используемых в строительстве для уменьшения уровня шумов в помещениях.

Улучшение звукоизоляции перекрытий и потолков

В и значительная часть шумов проникает в помещение с более высоких уровней. Звуки от шагов по полу, перемещаемой мебели, работающего телевизора и тому подобное отчетливо слышны особенно в том случае, если перекрытия тонкие и сделаны из железобетонных плит. Специалистами строителями разработаны целый ряд мер, которые в значительной мере помогают снизить уровень шумов от людей, которые находятся сверху.

1. Наклеивание декоративных панелей из пенопласта – одна из самых простых и доступных для широкого потребителя технологий.
2. Монтаж подвесного потолочного перекрытия с заполнением образующихся пустот материалами с высоким коэффициентом звукопоглощения;
3. Установка натяжных потолков с предварительным нанесением шумоизолирующих материалов.

Шумоизоляция потолка в доме каждым из перечисленных способов имеет свои преимущества и особенности. Первый вариант самый простой и относительно недорогой, соответственно и эффект от применения полимерных декоративных пенопластиковых панелей минимальный. Такое покрытие лишь слегка приглушит шум работающего телевизора, звук от разговора и тому подобное. Для достижения более серьёзных результатов потребуются большие затраты.

Читайте также

Бурение артезианских скважин

Красивый потолок из пенопласта также станет отличным элементом дизайна интерьера комнат, расположенных на первом этаже дома

Устройство подвесных или натяжных потолков предполагает наличие зазора между ними и несущей поверхностью. Заполнение этого пространства звукопоглощающими материалами позволит добиться максимального эффекта. В качестве изолирующего слоя можно использовать плиты из пенопласта или пенополиуретан, рулонный утеплитель типа URSA или базальтовую вату. Материал подвесного или натяжного потолка на степень уменьшения шумов в помещении особого влияния не оказывает.

Вариант обустройства шумоизоляции над натяжным потолком перед его установкой

Звукоизоляция полов в помещениях

Проникновение шумов в жилые или служебные комнаты с расположенных ниже этажей происходит через перекрытия и некоторые строительные конструкции. Железобетонные плиты или деревянные балки с дощатыми настилами без дополнительных покрытий являются превосходными проводниками для колебаний в акустическом диапазоне.

Совет. Самое простое решение проблемы звукоизоляции поверхности – это настил ковролина, паласов или иных аналогичных покрытий.

Такая шумоизоляция пола не требует проведения каких-либо сложных ремонтных работ. Эффект от применения такого способа можно оценивать по-разному, но, как правило, он незначителен. Другие более сложные технологии потребуют значительных затрат и привлечения опытных работников. Фактически, на существующую поверхность укладывается новый пол, а образующийся зазор заполняется звукоизолирующим материалом.

Одна из качественных схем устройства звукоизоляции пола на втором этаже дома

Технологий на самом деле несколько – это и сухая стяжка, и устройство нового многослойного покрытия. Перечисленные технологии во многом схожи, лишь предполагают использование разных материалов для звукопоглощающих и силовых конструкций. Сухая стяжка состоит из отсева мелких фракций керамзита и гипсоволокнистых плит, которые обладают достаточно высокими звукоизолирующими способностями.

Другой способ звукоизоляции поверхности пола состоит в настиле нового покрытия с опорой на деревянные балки или стальной профиль. На существующее покрытие устанавливается несущая конструкция и тщательно закрепляется для исключения прогиба и возникновения посторонних звуков. Опорные элементы укладываются c промежутков в 0,5 м, высота балок обычно не превышает 50-100 мм. Большая толщина нового перекрытия сильно скрадывает свободное пространство.

На силовых элементах устраивается черновой пол из древесноволокнистых плит или фанеры QSB. В промежутках между старым и новым покрытием укладывается звукопоглощающий наполнитель. Обычно для этих целей применяются маты из минерального волокна, которые не подвержены воздействию влаги, насекомых вредителей и микроорганизмов. Такая технология обеспечивает достаточно высокую степень звукоизоляции помещения со стороны пола.

Способы шумоизоляции несущих стен и перегородок

Вертикальные ограждающие конструкции имеют наибольшую площадь из всех поверхностей, ограждающих внутренний объем помещения. В стенах имеются оконные и дверные проёмы, которые в значительной мере ослабляют звукоизолирующие свойства помещения. Особенно если используются деревянные рамы с обычным остеклением и цельнодеревянные или формованные из ДВП двери.

Решение проблемы звукоизоляции проёмов довольно простое: необходима замена окон на стеклопакеты. Особенно высокими шумоподавляющими характеристиками обладают двухкамерные стеклопакеты увеличенной толщины. В качестве наружных дверей лучше установить металлическое полотно с облицовкой из деревянных панелей и с утеплителем из пенопласта и или иных вспененных полимерных материалов.

Собственно шумоизоляция стен в доме может осуществляться как изнутри, так и снаружи.

Каждый из предложенных вариантов имеет свои положительные стороны и вполне определённые недостатки. Наружная звукоизоляция выполняется двумя способами: с применением фасадных навесных систем или оклеиванием строения пенопластом с нанесением на образующуюся поверхность специальных декоративных покрытий.

Схема устройства навесного фасада

Изнутри звукоизоляция наружных стен делается с использованием пенопласта, пенополистирола или пенополиуретана. При таком способе снижения акустической проницаемости стен следует обеспечить плотный контакт изолирующего материала с поверхностью стены. В пустотах будет происходить образование конденсата, которое ведёт к появлению колоний патогенных грибков. Декоративная отделка звукоизолирующих покрытий – гипсокартон, панели пластиковые или МДФ.

Перегородки между помещениями в пределах одной квартиры или офиса играют немалую роль в создании комфортных условий для жильцов или персонала. Качественная шумоизоляция перегородок из кирпича или иных строительных материалов выполняется таким же способом, как и для несущих стен – наклеиванием вспененных полимеров или пробковых панелей с последующей отделкой.

Сегодня мы поговорим о том, какие меры необходимо предпринять для обеспечения акустического комфорта в частном доме, определим основные принципы звукозащиты, развенчаем распространённые мифы о системе звукоизоляции.

Спросите любого владельца частного дома, знает ли он, что такое звукоизоляция, и вы услышите уверенный положительный ответ. Но большинство из них отметят, что их жилище недостаточно комфортно с точки зрения акустики. Всё дело в том, что в нашей стране только зарождается культура профессионального частного строительства. Это у нас могут начать работы без детального проекта, у нас очень часто заказчик сам руководит работами, таким образом, остаётся один на один с бригадой строителей. Застройщик с головой погружается в море технических проблем и задач, тогда как вопросы звукоизоляции обычно отодвигаются на второй план или решаются на основе «опыта» и «практики», а не точных расчётов. Традиционные представления об эффективной шумоизоляции жилища, к сожалению, переполнены мифами и заблуждениями. Как следствие, проблема обозначается уже во время эксплуатации здания, но что-то исправить на данном этапе крайне сложно и дорого.

Оптимальные акустические характеристики здания — это одна из важнейших составляющих ощущения комфорта и уюта от пребывания внутри жилого помещения. В свою очередь, постоянное звуковое давление в доме может вызывать у его обитателей психологический и физиологический дискомфорт, стрессы, ухудшение слуха и общего самочувствия. Однако излишняя тишина (уровень шума ниже 10 дБ) является причиной появления беспокойства и тревоги — звуки и шумы нужны человеку, главное достичь компромиссного значения их уровня. Комфортными считаются показатели шума в жилых помещениях в пределах 10-25 дБ. Строительные и санитарные нормы для жилья не допускают превышения отметки в 45 дБ.

Что такое шум

От чего же нам изолироваться? Шум — вот наш главный противник. Чтобы эффективно с ним бороться, надо изучить его основные виды, причины возникновения, характер движения. Шумы представляют собой хаотичные комбинации звуков, которые для человека не несут никакой информации и негативно влияют на его нервную систему. Звук, в свою очередь, это такое физическое явление, которое вызывается волновыми колебаниями среды. Звуки характеризуются показателями амплитуды и частоты.

Источники шума могут находиться как внутри помещения, так и за его пределами. Нежелательные звуки возникают от работы бытовых приборов, перемещения и деятельности людей, функционирования внутридомовых инженерных систем и коммуникаций. Серьёзный дискомфорт вызывают внешние постоянные шумы, идущие от железной дороги, автомобильной магистрали, аэропорта, так как они имеют самый высокий уровень.

В строительной акустике различают несколько видов шума: воздушный, ударный, структурный.

	Воздушный шум вызывается волновыми колебаниями воздуха (музыка, плачь ребёнка, работающий двигатель автомобиля…) Эффективность, с которой конструкции снижают уровень шума, оценивается индексом звукоизоляции Rw и измеряется в децибелах.
	Ударный шум возникает из-за механических воздействий на конструкции зданий, чаще всего на перекрытия (шаги, перемещение мебели…) Уровень звукоизоляции от ударного шума Lw отображает соответствующие характеристики стен и перекрытий, он также измеряется децибелами.
	Структурный шум представляет собой особые звуковые колебания, которые перемещаются по конструкциям здания. То есть в основе этого определения лежит классификация по типу распространения, а не по принципу возбуждения. И ударный и воздушный шум может стать структурным. Так, например, звуки пианино по воздуху доходят до неизолированных перегородок и перекрытий, трансформируются в структурные шумы и по строительным конструкциям разносятся по всему дому.

В зависимости от того, какого типа шумы появляются внутри помещений, применяется конкретный комплекс мер по их изоляции. Мы должны искусственными преградами снизить уровень шума до комфортных показателей.

Методы и принципы борьбы с шумами

Итак, первая наша задача состоит в том, чтобы изолировать помещения от наружного воздушного шума. Здесь всё достаточно просто, на первый план выходят характеристики ограждающих конструкций — окон, дверей, наружных стен. Чем лучше их звукоотражающие свойства, тем меньше нежелательных звуков попадёт вовнутрь дома. Выбирая определённые изоляционные материалы и технологии, мы можем манипулировать такими свойствами.

Другая задача несколько сложнее — локализовать и рассеять звуковые волны в помещении, не допуская их трансформации в структурный шум. В данном случае очень важны звукопоглощающие характеристики внутренних конструкций, которые во многом зависят от грамотного выбора и корректного применения определённых строительных материалов.

Для защиты от воздушных шумов отлично подходят конструкции, выполненные из массивных, но вместе с тем пористых материалов. Тогда плотные лицевые поверхности отражают часть звуковой энергии в сторону его источника, а поры поглощают и рассеивают часть звуков. Внутри помещений довольно сложно и не рационально было бы использовать слишком массивные элементы, поэтому на выручку приходят многослойные конструкции, которые действуют по схожему принципу: облицовка (кирпич, гипсокартон, ГВЛ, вагонка…) отражает шумы, а слой в виде волокнистого материала (минеральная вата) или звукоизоляционной мембраны — рассеивает и поглощает.

Ударные шумы в частном доме можно нейтрализовать применением в конструкциях перекрытий упругих пористых материалов в качестве подложек и прокладок, гасящих возможные вибрации. Это может быть вспененная резина, пробка, плотный пенополистирол, полиуретан, пористый ПВХ. Отлично зарекомендовали себя в борьбе с ударным шумом волокнистые материалы, уложенные в пустотах немонолитных перекрытий.

Чтобы исключить распространение структурных шумов, конструкции, особенно подверженные повышенному звуковому давлению, монтируются к другим элементам здания не жёстко, а через различные прокладки. Примером могут служить различные конструкции плавающих полов, каркасные перегородки из гипсокартона, примыкающие к несущим перекрытиям и несущим стенам через демпферные ленты из вспененного полиэтилена (дихтунг), подшивные потолки на подвесах с прокладками, гасящими вибрации.

Задача номер три состоит в том, чтобы уменьшить генерирование шумов внутри дома. Для этого необходимо изолировать источники нежелательных звуков — бытовые приборы, коммуникации. Во-первых, шумное оборудование (агрегаты принудительной вентиляции, насосные станции, стиральные машины…) следует устанавливать или монтировать через упругие прокладки. Во-вторых, размещать его рекомендуют на максимальном удалении от защищаемых комнат — спальни, рабочего кабинета, детской. Если есть возможность, для шумного инженерного оборудования обустраивают специальные, хорошо изолированные подсобные помещения, такие как прачечная, котельная и так далее. Иногда некоторые его элементы даже выносят за пределы здания — например, на балкон.

Действенным методом повышения акустического комфорта в доме является грамотное проектирование внутреннего пространства. Следует распределить помещения на те, которые особенно нуждаются в изоляции от посторонних шумов (спальня, кабинет, детская комната…) и те, которые являются источником нежелательных звуков (игровая комната, гостиная с домашним кинотеатром, мастерская, бильярдная, хозяйственные помещения…). Их группируют и располагают на удалении друг от друга. Более того, иногда есть смысл жилые защищаемые комнаты располагать окнами во внутренний дворик, а другие помещения — на сторону фасада.

Решение вопросов звукоизоляции эффективнее и дешевле решать на стадии проектирования и строительства. В любом случае звукоизоляцию частного дома необходимо рассматривать как комплексную систему, где все элементы взаимосвязаны и имеют особое значение. Учтены должны быть все акустические факторы, действующие на здание. Так или иначе, изолировать следует все конструкции, элементы и узлы дома: наружные стены, перегородки, перекрытия, полы, потолки, каналы коммуникаций, окна, двери — об этом далее.

Звукоизоляция несущих стен

Наружные стены, выполненные из массивных материалов, сами по себе имеют неплохие звукоизоляционные характеристики, при этом чем «мощнее» конструкция — тем лучше. Некоторые материалы лучше других справляются с поставленной задачей. Хорошо отражают внешние шумы стены из монолитного бетона, которые не имеют швов и возможных щелей. Ракушечник и пенобетон благодаря своей пористой структуре не только отражают, но и гасят, поглощают звуковые волны. Неплохо «работает» силикатный и поризованный кирпич (не путать с пустотелым).

Для улучшения сопротивления внешним шумам наружные стены делают многослойными. Возможны различные комбинации из нескольких слоёв кирпича, разделённых звукоизоляционной минеральной ватой, или с воздушным зазором.

Улучшается звукоизоляция при грамотном возведении навесных вентилируемых фасадов с теплоизолятором, когда исключены посторонние шумы под облицовкой.

Хорошими акустическими свойствами обладают наружные стены, обшитые изнутри гипсокартоном. Это должна быть каркасная технология с применением слоя минеральной ваты. Следует обратить внимание, что кронштейны и направляющие профили необходимо крепить через эластичные прокладки, листы следует прикручивать с зазором от пола и потолка, который в последствии будет заделан нетвердеющим герметиком, например, акрилом. В особо серьёзных случаях может быть применён полностью независимый каркас из перегородочного профиля, так называемый экран, на некотором расстоянии отстоящий от основной стены, естественно он тоже заполняется ватой.

Облицовка наружной стены листами гипсокартона с помощью монтажного клея звукоизоляцию практически не улучшает, а иногда вызывает и прямо противоположный эффект — возникновение колебательной системы, звукового резонанса. Это касается и двухслойных стен, утеплённых пенопластом по мокрой технологии. К слову, вопреки расхожему мнению, пенопласт и экструдированный пенополистирол, являясь хорошими утеплителями, никак не помогают защититься от воздушного шума извне.

Как видим, использование массивных конструкций в сочетании с акустической минеральной ватой — наиболее действенный метод улучшить коэффициент звукоизоляции ограждающих конструкций. Однако следует обратить внимание, что плиты или маты из волокнистых материалов нужно надёжно фиксировать звукоизолированными креплениями и располагать в полостях с минимальными зазорами. Увеличивая слой ваты, мы улучшаем акустические характеристики всей конструкции.

Звукоизоляция перегородок

Межкомнатные перегородки в основном препятствуют распространению воздушных шумов. Но следует также принять меры по недопущению трансформации нежелательных звуков в структурные шумы.

Простенки из минеральных материалов (кирпич, бетон, гипсоблок…), как правило, имеют довольно сносные акустические характеристики и не требуют дополнительной звукоизоляции. В особых случаях их обшивают гипсокартоном со стороны защищаемого помещения, получая, таким образом, многослойную конструкцию с прослойкой минеральной ваты. Массивные перегородки лучше чем лёгкие каркасные справляются с низкочастотными шумами (сабвуфер домашнего кинотеатра, инженерное оборудование), поэтому в некоторых случаях выглядят предпочтительнее, даже если общий индекс звукоизоляции Rw у них ниже.

Каркасные перегородки, собранные на металлических профилях или деревянных брусьях, обязательно должны быть изолированы звукопоглощающими волокнистыми материалами. Если есть необходимость обеспечить более серьёзную преграду для распространения звуков, то следует увеличить толщину акустической ваты. Для этого применяют более широкие профили, например, самые популярные размеры оцинкованных CW и UW-стоек составляют 50, 75, 100 мм. Заметим, что вата должна укладываться на всю внутреннюю ширину каркаса, поэтому параметры профилей во многом определяют акустические характеристики готового простенка.

Нельзя забывать и том, что вата, предназначенная поглощать звуки, должна работать с эффективным отражающим слоем. Чем массивнее будет облицовка — тем надёжнее звукоизоляция. Тяжёлые листовые материалы, ГВЛ, ОСП, ГКЛ, ДСП для этих целей будут предпочтительнее, чем штучные, типа вагонки. Ещё лучше звук локализуется, если применять несколько слоёв обшивки с перекрыванием стыков.

Иногда прибегают к устройству простенков с несколькими независимыми каркасами, но они не очень эффективны ввиду того, что индекс звукоизоляции в сложных многослойных конструкциях увеличивается нелинейно. Так перегородка с одним каркасом шириной 75 мм всего на 25% имеет меньший индекс звукоизоляции, чем со спаренным каркасом по схеме 75+75.

Чтобы бороться со структурными шумами, направляющие профили перегородок крепят к стенам и перекрытиям через эластичные ленты. Оставляются зазоры между листовой обшивкой и ограждающими конструкциями, которые тщательно заделывают нетвердеющими герметиками.

Звукоизоляция перекрытий

Перекрытие многоэтажного дома должно противостоять воздушным и ударным шумам. Решается эта проблема путём звукоизоляции пола верхнего уровня и потолка нижнего. Воздушные звуковые волны с успехом задерживаются бетонными плитами или пирогом балочного перекрытия, состоящего из звукопоглощающих материалов и черновой обшивки. Немного сложнее дело обстоит с нейтрализацией ударных шумов.

В большинстве случаев приходится прибегать к различным конструкциям плавающих полов, которые прекрасно справляются со своей задачей. Они не связаны жёстко с основными элементами здания. Бетонную стяжку укладывают на слой пенопласта или экструдированного пенополистирола. Лаги деревянных полов монтируют через упругие прокладки. Выравнивающая подсыпка для сухой стяжки сборных полов также гасит ударные колебания. Плавающие полы устраивают после монтажа перегородок, так они оказываются изолированными от полов в других помещениях и не передают структурный шум. Между плавающими полами и стенами обязательно прокладывают демпферные ленты из вспененных эластичных материалов.

Определённую роль играют чистовые напольные покрытия, которые могут существенно влиять на акустический комфорт помещений. Например, линолеум, ковролин, пробка отлично гасят и поглощают шумы. Ламинат и паркетная доска также улучшат акустическую ситуацию при условии применения качественных подложек.

Серьёзную роль в звукоизоляции перекрытий играют подвесные потолки. В металлический каркас может быть вложена минеральная вата, да и простой воздушный зазор межпотолочного пространства участвует в локализации шумов. Чтобы избежать структурных шумов и резонирующих колебаний профили потолка следует монтировать к стенам через упругие ленты, под подвесы рекомендуется устанавливать прокладки, гасящие вибрации. Хорошо зарекомендовали себя натяжные потолки, которые вообще не крепятся к перекрытию и выполняются из не резонирующих плёнок ПВХ и тканей.

Звукоизоляция окон

Сопротивляемость здания уличному воздушному шуму зависит не только от характеристик наружных стен, но и от качества звукоизоляции окон.

Первое, на что следует обратить внимание, это площадь остекления, при увеличении которой обязательно ухудшается акустический комфорт в помещениях.

Немаловажным фактором является выбор правильного стеклопакета. Не всегда многокамерный стеклопакет лучше изолирует от шума, причиной тому сравнительно небольшие воздушные зазоры между стёклами. Особые звукоизоляционные характеристики имеют максимально широкие многокамерные стеклопакеты, в которых использованы дистанционные рейки разной ширины, так удаётся избежать резонансов, вызванных сильным транспортным шумом. Усиливают звукоизоляционный эффект, применяя массивные стёкла различной толщины. В любом случае, чем толще стекла и больше воздушные зазоры между ними, тем меньше шума пропускают окна. Если при производстве стеклопакета применяется стекло со специальными плёнками или триплекс, это также положительно повлияет на звукоизоляцию.

Влияет на акустику форма и конфигурация окна. Прямоугольные окна более «тихие» по сравнению с квадратными. Разделение светового проёма переборками из профиля на меньшие световые поля с применением нескольких стеклопакетов значительно повышает акустическую эффективность.

Для звукоизоляции очень важна степень герметичности притвора, которую можно обеспечить только хорошо отрегулированной фурнитурой и качественным уплотнителем. Третий, дополнительный контур уплотнителя также не будет лишним.

Естественно, необходимо, чтобы окно было грамотно установлено с соблюдением всех правил организации монтажных швов. Очень приветствуется использование звукоизоляционных материалов в пустотелых откосах.

Немного портит акустическую картину применение вентиляционных клапанов, но не более чем открытая на проветривание створка. А новые клапаны имеют своеобразный лабиринт для гашения звуков.

Звукоизоляция дверей

Одним из каналов передачи шумов являются дверные проёмы. Это касается как входной группы, так и межкомнатных дверей. Решение проблемы снова кроется в применении максимально возможных массивных коробок и полотен. Улучшить акустические показатели дверей можно, применяя конструкции с плотным притвором.

Более эффективную звукоизоляцию имеют конструкции с надёжным уплотнителем D-образного сечения, расположенным по всему периметру. Вентиляционные решётки и зазоры под полотном негативно сказываются на акустической картине внутри помещения. Поэтому в определённых случаях следует отдать предпочтение дверным блокам с порогом и глухим полотном с наплывом, естественно, без остекления и решёток.

Для звукоизоляции входа в дом часто применяют двойные двери, образовавшиеся откосы между которыми изолируют минеральной ватой. Более того, наружное полотно может быть заполнено волокнистым звукопоглощающим материалом.

Звукоизоляция инженерных систем и коммуникаций

Каналы коммуникаций нередко не только являются своеобразными мостиками передачи звуков, соединяя различные помещения, но иногда и становятся мощными генераторами воздушных шумов, нередко переходящих в структурные. Есть несколько путей решения этой проблемы:

1. Все коммуникации следует фиксировать к несущим конструкциям через упругие прокладки и крепежи.
2. Трубы отопления, водоснабжения и канализации (особенно стояки) оборачивают акустической минеральной ватой и обшивают коробами.
3. Вентиляционные каналы изолируют поглощающими шумы материалами.
4. Вентиляционные отверстия закрывают решётками с кулисами, шторками, жалюзями.
5. Установочные и монтажные электротехнические приспособления (подрозетники, распредкоробки, встраиваемые шкафы) максимально герметизируются.

Звукоизоляция на участке

Как ни странно, но большую часть наружных воздушных шумов можно остановить ещё за пределами частного строения. Так в Европе вдоль оживлённых автодорог, которые проходят около жилых массивов, очень часто устанавливают акустические экраны. Они также активно используются вдоль железнодорожных путей, возле действующих строек, производственных цехов, детских игровых площадок, шумных спортивных и торговых объектов. Экран шумозащиты отражает или поглощает звуковые волны, образуя за собой «акустическую тень». Иногда он действует комбинированно, объединяя в своей конструкции как шумопоглощающие панели с перфорацией и волокнистым наполнением, так и отражающие элементы из жёстких материалов.

Такие барьеры размещаются на границе участка, максимально близко к источникам шума. Они должны иметь существенную протяжённость и высоту от 3 метров, что, впрочем, не всегда сказывается негативно с точки зрения дизайна, так как есть прозрачные экраны из специального стекла и поликарбоната.

Несколько рядов зелёных насаждений на границе участка также помогут снизить звуковое давление на ваше жилище. Вьющиеся, густорастущие растения на заборе или фасаде также способны рассеивать и гасить большую часть шумов.

Подводим итоги

Мы рассмотрели основные элементы звукозащиты частного дома и уже можем сделать некоторые выводы:

1. Звукоизоляция в большей мере зависит от типа конструкций, чем от свойств материалов.
2. Особое внимание следует уделять примыканиям различных элементов здания друг к другу, применяя упругие демпферные прокладки и тщательно герметизируя швы.
3. Чем массивнее конструкция — тем лучше звукоизоляция.
4. Более широкий слой изолятора или более широкая воздушная камера эффективнее защищают от шумов.
5. Вместо массивных однослойных конструкций можно применить лёгкие многослойные.
6. Звукопоглощающие слои должны чередоваться с отражающими материалами.
7. Отверстия, проёмы, трещины в конструкциях снижают уровень их звукоизоляции.
8. Источники шумов необходимо сгруппировать и максимально удалить от защищаемых помещений.
9. Все звукоизоляционные материалы необходимо плотно прижимать друг к другу и к конструкциям.
10. Не все утеплители обладают звукоизоляционными свойствами.
11. Улучшить акустический комфорт можно, применяя в интерьере эластичные отделочные материалы, ворсовые напольные покрытия, мягкую объёмную мебель, плотные массивные шторы.
12. Начать защищаться от внешних шумов можно уже на территории участка.

В любом случае звукоизоляцию частного дома необходимо рассматривать как комплексную систему, реализацию которой эффективнее и дешевле производить на этапе проектирования и строительства.

Турищев Антон, рмнт.ру

Минимум лишних шумов – обязательное условие комфортного проживания в загородном доме. Как защитить обитателей коттеджа от нежелательных звуков? Нужна шумоизоляция жилых помещений.

Виды шумов

По способу возникновения шум можно разделить на две категории – воздушный и ударный (структурный). В первом случае звуковые колебания возникают и распространяются в воздухе, причём их источник может находиться как внутри здания, так и снаружи (человеческая речь, звуки от автомобилей, самолётов, поездов, аудио- и видеоаппаратуры и пр.). Во втором случае колебания возникают в толще ограждающей конструкции при механическом воздействии на неё (ходьба, падение предметов на пол, вибрация при работе инженерного оборудования, удары молотком при забивании гвоздей, сверление отверстий в стене и др.). Ударный шум передаётся в другие помещения через перекрытия и стены, притом на значительно большие расстояния, чем воздушный (распространяясь на несколько этажей).

На стадии проекта: расчет звукоизоляции (шумоизоляции) помещений

Как защитить дом от этих шумов? Значительного эффекта можно достичь при правильном проектировании здания. Если рядом с домом предполагается источник постоянного воздушного шума (например, автомобильная трасса), то рекомендуют обращать в его сторону фасад с минимальным числом окон и дверей: именно через них в дом проникает больше всего шума. Кроме того, помещения в коттедже, где будет источник повышенного шума (котельная, домашний кинотеатр и др.), следует располагать на удалении от комнат, где шум особенно нежелателен, – спальня, детская, кабинет. Имеет смысл предусматривать «шумные» помещения вдоль одной стены на одном или нескольких этажах. А очень громко работающие генераторы автономного электроснабжения желательно устанавливать в отдельно стоящем строении.

Звукопоглощение или звукоизоляция?

Зачастую потребители путают понятия «звукопоглощение» и «звукоизоляция». Звукопоглощение – процесс перехода звуковой энергии в тепловую. Величина данного показателя зависит от особенностей материала, которому на основании испытаний присваивают класс звукопоглощения (классы обозначают буквами А, B, С, D, E и т. д., где А – самый высокий). Если отделать помещение тонкослойными материалами с хорошим звукопоглощением (обычно они высокопористые – листовая пробка, акустическая штукатурка на основе лёгких заполнителей и пр.), то это повысит внутри него акустический комфорт, поскольку отделка будет поглощать избыточные отражения звука (уменьшит эхо). Однако она не решит вопрос звукоизоляции – существенного ослабления звука при его прохождении через ограждение, то есть уменьшения передачи шума в другие помещения. Звукоизоляция – это свойство не столько материалов, сколько конструкций (стен, перекрытий), способных частично отражать звук обратно в помещение и частично поглощать его. Высокими показателями по защите от передачи воздушного шума обладают прежде всего плотные и массивные однослойные стены и перекрытия. Так, согласно СП 51.13330.2011 «Защита от шума» (это актуализированная версия СНиП 23-03-2003), индекс изоляции воздушного шума R w для перегородок между помещениями в квартире должен составлять 43 дБ. Такой уровень звукоизоляции с избытком обеспечивает, например, стена толщиной в один полнотелый керамический кирпич (250 мм): её R w – 54 дБ. Или стена той же толщины из газобетонных блоков плотностью 600 кг/м 3: R w – 52 дБ. Несколько хуже в этом плане конструкции из щелевого керамического кирпича или пенобетонных блоков. Отметим, что увеличение толщины массивной стены вдвое приводит к улучшению её звукоизоляции всего на 15-20%.

Однослойные конструкции, тем более значительной толщины, в силу разных причин (высокая стоимость, большой вес) не всегда применимы (в частности, для устройства межкомнатных перегородок). Поэтому для защиты от шума чаще всего используют многослойные конструкции меньшей толщины, в составе которых есть жёсткие материалы, отражающие звук обратно в помещение (например, гипсокартонные или гипсо-волоконные листы), а также мягкие волокнистые материалы, поглощающие звук (обычно плиты или маты на основе каменного или стеклянного волокна).

Звукоизоляционные перегородки: звукоизоляция стен помещений

Чтобы уменьшить передачу воздушного шума за пределы помещения, предусматривают прежде всего звукоизоляционные каркасные перегородки. Обычно они представляют собой металлические П-образные профили или деревянные бруски, установленные с определённым шагом (чаще всего 600 мм), между которыми враспор уложены волокнистые плиты или маты. С обеих сторон профили обшиты гипсокартонными или гипсоволоконными листами. Толщину волокнистого материала и количество листов обшивки (стандартная толщина одного – 12,5 мм) выбирают в зависимости от требований по звукоизоляции. Как правило, толщина волокнистых плит или матов – 50-100 мм. Каркасная перегородка со 100-миллиметровой плитой и одним ГКЛ с двух сторон обеспечивает индекс изоляции воздушного шума о коло 50 дБ. Притом каждые дополнительные 50 мм звукопоглощающего материала (при общей толщине не более 200 мм) повышают уровень шумозащиты на 3-4 дБ. Увеличение слоя обшивки до двух листов с обеих сторон повышает R w перегородки ещё на 4-6 дБ. Из чего сделан каркас – в плане звукоизоляции большой роли не играет: хотя металл проводит звук лучше, чем древесина, толщина металлического профиля намного меньше толщины деревянного бруска, к тому же волокнистый материал полностью заполняет профиль, – и в итоге перегородка с металлокаркасом даже чуть лучше защищает от шума. Зато принципиальным моментом является способ фиксации каркаса к стенам, потолку и полу помещения. Чтобы избежать распространения ударного шума между этажами, места стыка каркаса и поверхностей, к которым он примыкает, обязательно нужно уплотнять виброизолирующими прокладками – как правило, лентами из полиуретана шириной примерно на 10 мм меньше, чем ширина направляющих каркаса.

С помощью такого каркаса, заполненного звукопоглощающим материалом, можно дополнительно изолировать от воздушного шума уже имеющуюся однослойную массивную перегородку (кирпичную, железобетонную и пр.). Притом ряд специалистов не рекомендуют фиксировать каркас непосредственно к перегородке, так как крепёжные элементы станут акустическими мостиками, через которые может распространяться ударный шум. Лучше крепить каркас к потолку и полу (обязательно через виброизолирующие прокладки) на расстоянии 10 мм от стены. Добавим, что существуют готовые решения для звукоизоляционной облицовки – бескаркасные сандвич-панели, состоящие из волокнистых плит с приклеенными к ним с наружной стороны одним или двумя ГКЛ. Панели монтируют к однослойным перегородкам с помощью виброизолирующего крепежа. Применение таких панелей – мера более дорогая, но и более эффективная в сравнении с установкой каркасной конструкции, поскольку в облицовке отсутствуют звукопроводящие элементы.

«Плавающий» пол: звукоизоляция потолка и пола

В загородном доме с перекрытиями по железобетонным плитам для изоляции ударного и воздушного шума предусматривают так называемый плавающий пол. Практически всегда предпочтительнее виброизолировать пол верхнего помещения, чем потолок нижнего, поскольку звукоизоляция потолка не спасает от проникновения в комнату ударного шума. «Плавающий» пол предполагает наличие звукопоглощающего слоя, который отделяет плиту перекрытия от цементно-песчаной стяжки толщиной 40-60 мм или сухой стяжки, служащих основанием для напольного покрытия. С этой целью используют, как правило, плиты из стеклянного или каменного волокна с высокой прочностью на сжатие, способные выдерживать значительные нагрузки.

Стандартная толщина звукопоглощающего слоя – 20-25 мм, при этом индекс снижения ударного шума у конструкции составляет 35-37 дБ. При увеличении толщины слоя до 50 мм указанный индекс возрастает примерно на 3 дБ. Обратите внимание: перед устройством цементно-песчаной стяжки рекомендуют обязательно настилать поверх плит полиэтиленовую плёнку, чтобы избежать проникновения влаги (цементного молочка) в плиты и швы между ними. Если это произойдёт, стяжка будет пересушена, что может привести к её растрескиванию. Кроме того, фрагменты стяжки могут стать звукопроводными включениями в конструкции пола. Другой важный момент: по периметру пола на всю высоту стяжки тоже необходимо укладывать звукопоглощающий материал (формируя своеобразную ванночку, где будет находиться стяжка). Это исключит передачу ударного шума от пола на стены. Также рекомендуют при фиксации плинтусов использовать виброизолирующие полиуретановые прокладки.

Если перекрытие выполнено из деревянных балок, то между ними укладывают звукопоглощающие плиты или маты – это защита от распространения воздушного шума. А подконструкцию для чистового пола (обычно – листы фанеры) крепят к балкам через упругие прокладки (например, листовую пробку или полиуретановую ленту): они препятствуют передаче ударного шума.

Звукоизоляция потолка может понадобиться тогда, когда надо минимизировать передачу воздушного шума из данного помещения в соседние. Эта мера будет актуальна для домашнего кинотеатра, котельной, гаража. Звукоизоляционная конструкция аналогична той, которую используют при устройстве перегородок: металлический каркас, звукопоглощающий материал, обшивка из ГКЛ или ГВЛ. Каркас фиксируют на верхнем перекрытии с помощью специальных металлических подвесов (желательно виброизолированных).

Особые решения

Главная задача, которую нужно решить, продумывая звукоизоляцию жилых помещений, – свести к минимуму возможность распространения шума от его источника в другие помещения дома. Это особенно важно для снижения уровня ударного шума. Так, нельзя допускать передачу вибрации от силовых агрегатов котельного и прочего инженерного оборудования на ограждающие конструкции. В противном случае меры по защите от шума, предусматриваемые в других помещениях, будут малоэффективны. Потому силовые агрегаты обязательно устанавливают на виброизолирующие прокладки из упругих материалов (резина и др.). А лучше всего, помимо применения прокладки, сделать под агрегат виброизолирующее основание в виде «плавающего» пола (либо по всему помещению, либо – что дешевле – только под оборудованием: выемку в плите фундамента или перекрытия). Особые меры нужны и для изоляции низкочастотного воздушного шума (близкого по своему спектру к ударному), производимого колонками домашнего кинотеатра. В частности, напольные колонки следует устанавливать на виброизолиюующие прокладки или на р плавающий» пол. А ограждающие кинотеатр перегородки по возможности должны быть массивными (для исключения резонанса с низкочастотными колебаниями) с облицовкой, содержащей звукопоглощающие волокнистые плиты.

В современной России большинство застройщиков ставят себе задачу максимально сократить расходы на строительство здания. В первую очередь идут под нож материалы, которые не оказывают существенного влияния на итоговый результат — звуко и гидроизоляционные.

Звукоизоляция зданий отодвигается, а потом и вовсе исключается из сметы на строительство. Здание построено, а об акустическом обустройстве пусть беспокоятся те, кто будет эксплуатировать помещение. Такой подход, безусловно, экономит средства застройщику, но приносит проблемы непосредственным владельцам помещений.

Как убрать шум от магазина на первом этаже?

Самое частое явление – нежилой первый этаж. Никаких нормативов, требующих особым образом отделить нежилое помещение от жилого нет. Представить шумовую разницу между оживлённым магазином и квартирой несложно. Проблему в любом случае нужно решать. Есть два возможных варианта.

Первый, когда владелец жилого и нежилого помещения договариваются и звукоизолируют пол и потолок, каждый, со своей стороны. В этом случае получится добиться максимально эффекта. Второй вариант, когда одна из сторон делает звукоизоляцию со своей стороны, тем самым снижая негативные последствия.

Звукоизоляция звука через пол и потолок

Начнём с первого этажа, например, владелец магазина озаботился тем, чтобы соседи не жаловались на него в надзорные органы. Как правило в нежилых помещениях потолки достаточно высокие для установки подвесных потолков. В этом случае будет эффективным использовать . Они будут играть двойную роль, с одной стороны препятствовать прохождению звуковых волн через перекрытия, с другой, за счёт сложной структуры, поглощать звуковые колебания создавая тем самым акустический комфорт в помещении.

Владельцу квартиры над нежилым помещением придётся заниматься обустройством пола. В идеале, это нужно сделать еще на этапе ремонта помещения. Нужно заняться обустройством «плавающего пола». Необходим сэндвич из мембраны для звукоизоляции перекрытий, звукоизолирующего материала с прослойкой из свинцовой фольги, например и полимернобутимного звукоизоляционного материала. Более подробно это описано в статье « ». Этот способ позволит добиться снижения ударного шума до 27дБ и в результате будет соответствовать действующему СНиПу, по которому Rw=57дБ.

Для случаев, когда помещения находятся на одном этаже, всё несколько сложней. Как правило необходима звукоизоляция кирпичной вкладки или бетонной стены плюс звукоизоляция профилей. Для стен подойдет рулонный материал , либо использовать . Полипропиленовые материалы тоже эффективно останавливают ударный шум.

Стоит надеяться, что в будущем строители ещё на этапе возведения зданий будут уделять внимание звукоизоляции кирпичных и бетонных перекрытий. Хватит уже экономить и жлобствовать, на не один год строится всё таки. Если изначально будет ставиться задача соответствия нормативным документам, то довести звукоизоляцию до максимально комфортного состояния будет значительно проще.

Устройство звукоизоляции стен в деревянном доме. Шумозащита и звукоизоляция в зданиях Звукоизоляция внутренних стен с использованием металлического каркаса

От того, какая шумоизоляция сделана в квартире, зависит комфорт и даже состояние здоровья проживающих. Обычные ограждения в жилых домах не обеспечивают полную защиту жилищ от шума, поступающего с улицы и из соседних квартир.

Единственное решение проблемы – это надежная защита от . На фото ниже изображено, как производится монтаж каркаса с тепло,- и шумоизоляцией под гипсокартон.

Перед тем, как сделать шумоизоляцию, сначала следует разобраться с видами звуковых помех и способами защиты от них.

Типы шумов бывают следующие:

• ударный – образуется от механического воздействия на строительную конструкцию: стук каблуков, падение предметов на пол, прыжки детей и др.;
• структурный – периодические механические воздействия на строительную конструкцию и распространение вибрации по всему зданию: работа электроинструментов, перестановка мебели и др.;
• воздушный – передача звуковых волн через воздух с улицы, из соседних квартир от работающей аудио,- и телеаппаратуры, разговорной речи и др.

Прежде чем бороться с распространением звука и попаданием его в квартиру, надо знать способы его передачи.

Звуковые волны распространяются двумя путями:

• прямой – передача звука в окна или через смежные поверхности;
• косвенный – прохождение через несущие конструкции здания, коммуникации, отверстия и щели.

На распространение звука влияют факторы:

• у дверей и окон отсутствуют уплотнения;
• материалы строительных конструкций имеют плохие звукоизолирующие свойства;
• пустоты, щели и трещины в сооружениях обладают свойством резонанса;
• некачественные отделочные материалы.

С чем бороться: с шумом или звуками

Многие считают звукоизоляцию и шумоподавление синонимами, но это не так. Между ними существуют различия. Звукоизоляция стен, пола и заключается в изменении спектра нежелательных звуков до такого уровня, что различимые на слух осмысленные компоненты становятся невнятными.

Даже при той же интенсивности невнятный звук меньше вызывает раздражение, а при длительном воздействии не приносит человеку вреда.

Шумоизоляция заключается в общем подавлении посторонних звуков. Фон от шума остается, но психофизиологически не воспринимается. Даже резкие звуки не переходят порог комфортности. Их слышно, но они не раздражают.

Полная тишина человеку не нужна и даже вредна. Небольшой фоновый шум всегда должен быть.

Уровни шума

Звукоизолирующие свойства закладываются в несущие ограждающие конструкции при проектировании и строительстве. Прежде всего, они обеспечиваются их массивностью. Защита от воздушного шума стенами и перекрытиями задается в диапазоне 45-55 дБ.

Сейчас этого недостаточно: для акустического комфорта она не должна превышать уровень 62 дБ, а для межкомнатных перегородок – 52 дБ. Большинству ограждающих конструкций требуется дополнительная установка шумоизоляции.

Индекс звукоизоляции и коэффициент поглощения звука

Средства защиты могут отражать звук или поглощать его. Звукоотражающие материалы подбираются по индексу звукоизоляции Rw – числовой характеристике в децибелах, показывающей их способность отражать звук.

В звукоизоляции основную роль играют масса и плотность. Чем эти параметры больше, тем выше защитные свойства. Наиболее распространенными являются бетон, кирпич, МДФ, гипсокартон.

Индексы звукоизоляции материалов

Материал	Толщина, см	Вес конструкции, кг/м²	Индекс изоляции воздушного шума, дБ
Керамический кирпич	12 (полкирпича)	267	40
Силикатный кирпич	12 (полкирпича)	330	45
Газобетонные блоки	10	74	40
Гипсобетонные плиты	10	92	40-45
ГКЛ (один слой) с деревянным каркасом	8,5	30-40	35
ГКЛ (один слой) с каркасом из металлического профиля	10	21,5	40
Стеклоблоки	10	65-75	45
Раздвижные из дерева, стекла, алюминия	–	6-20	–

Rw зависит от толщины перегородки и ее плотности. На стены целесообразно крепить легкий шумоизоляционный материал, поскольку увеличение их толщины в 2 раза улучшает защиту всего на 10-15 дБ, что говорит о низкой эффективности. Здесь можно решить проблему, если купить в строительном магазине материал с Rw = 15-20дБ и покрыть им стену. После этого разговор за стенкой становится не слышимым.

В расчетах используют еще один показатель – коэффициент звукопоглощения. Способностью уменьшать силу звука за счет его поглощения обладают пористые, мягкие и ячеистые структуры. В их среде звук преодолевает множество преград и ослабевает.

Для оценки звукопоглощения используется шкала в диапазоне между 0 и 1. Чем ближе параметр приближается к верхнему пределу, тем лучше звукоизоляция стен или пола у защитного материала. Равенство нулю означает полное отражение звука. В таблице ниже представлены значения коэффициента звукопоглощения некоторых материалов. Из нее следует, что на его величину также влияет частота звука.

Коэффициент звукопоглощения материалов

Материал, объект	Частотная характеристика, Гц
	125	250	500	1000	2000	4000
Штукатурка гипсовая	0,02	0,026	0,04	0,062	0,058	0,028
Штукатурка известковая	0,024	0,046	0,06	0,085	0,043	0,056
Древесноволокнистые плиты (ДВП), 12 мм	0,22	0,30	0,34	0,32	0,41	0,42
Панель гипсовая 10 мм с относом от стены на 100 мм	0,41	0,28	0,15	0,06	0,05	0,02
Пол паркетный	0,04	0,04	0,07	0,06	0,06	0,07
Пол дощатый на лагах	0,20	0,15	0,12	0,10	0,08	0,07
Застекленные оконные переплеты	0,35	0,25	0,18	0,12	0,07	0,04
Двери лакированные	0,03	0,02	0,05	0,04	0,04	0,04
Ковер шерстяной толщиной 9 мм по бетону	0,02	0,08	0,21	0,26	0,27	0,37

Звукопоглощающие свойства материалов становятся заметными, начиная с толщины около 50 мм. Их различают по трем категориям жесткости:

• Мягкие – с волокнистой хаотичной структурой. В их число входят войлок, вата, базальтовая вата. Достоинством матов или панелей из них является высокий коэффициент звукопоглощения (0,7-0,95) при небольшом удельном весе (не более 80 кг/м³). Значительный эффект достигается, начиная с толщины не менее 10 см.
• Полужеские – плиты с волокнами и ячейками. Материалы содержат минвату или вспененные полимеры. У них коэффициент звукопоглощения чуть ниже (0,5-0,8), а удельный вес достигает 130 кг/м³.
• Твердые – изделия, содержащие вату в виде гранул или суспензии с наполнителями типа вермикулита или пемзы. Коэффициент звукопоглощения составляет около 0,5, а удельный вес – до 400 кг/м³.

Установка шумоизоляции из матов и панелей требует большого пространства в помещении. Занимаемый объем можно уменьшить, если наклеивать панели с наружной декоративной отделкой непосредственно на стену.

Звукоизоляция от воздушного шума

Входят в состав конструкций, где Rw находится в пределах 0-20 дБ. Человек воспринимает это как снижение шума в 2 раза.

Увеличение массы стены неэффективно и приводит к росту нагрузки на основание здания. Уменьшить толщину звукоизоляции можно путем применения многослойных панелей, где используются как звукоотражающие, так и звукопоглощающие свойства разных слоев.

При этом важно, чтобы между ними создавались воздушные промежутки. Особенно звуковая волна ослабевает, переходя из одного материала в другой через воздушную прослойку. Специалисты предлагают звукопоглощающие материалы в составе многослойных конструкций.

Однородные изделия дают меньше эффекта, чем многослойные плиты. Жесткие и мягкие изделия нужно чередовать, где первые отвечают за звукоизоляцию, а вторые – за звукопоглощение. Ватные матрасы изготавливаются не тоньше 5 см и занимают более половины конструкции по толщине.

Шумоизоляцию стен производят с помощью каркасных и бескаркасных конструкций. Сэндвич-панели помещаются между несущими стенами и облицовкой гипсокартоном. Узлы крепления при этом содержат виброизолирующие прокладки, чтобы не было звуковых мостиков.

Звукоизоляция от ударного и структурного шумов

Чтобы звуковая волна не передавалась через строительные конструкции, применяют комплексную звукоизоляцию. Особенно важна защита пола, например, стяжкой толщиной до 60 мм. Эффективной конструкцией является плавающий пол, состоящий из упругого слоя звукоизоляции, на плитах перекрытия и уложенной на него сборной или монолитной стяжки.

Сейчас здания часто сдаются в эксплуатацию без отделки, где пол состоит только из перекрытия. Если соседи сверху не защитят свой пол от ударного шума, это создаст в дальнейшем проблемы для всех, живущих на нижних этажах.

Материалы для шумоизоляции несущих стен

Популярным материалом является стеклохолст с хаотичными мелкими волокнами. Упругие стеклянные нити хорошо поглощают звуковые волны. Тонкий материал подходит для оклеивания стыков строительных конструкций и может применяться для стен.

• Пенополистирол – хороший материал, которым обеспечивается влагостойкость, тепло,- и шумоизоляция. Недостатком является горючесть материала.
• Минеральная вата – негорючий материал и самая лучшая звукоизоляция в плане соотношения цены и качества. Ее часто используют для укладки под гипсокартон, но она теряет свойства при попадании в нее влаги. Поэтому ее применяют преимущественно в сухих помещениях и с надежной гидроизоляцией.
• Пробка – качественный и экологически чистый материал используется чаще для пола. Преимуществом является малая толщина покрытия, но материал не очень эффективный по сравнению с другими. Применение ограничено из-за большой цены.

Современные звукоизоляционные материалы

Возрастающий уровень шума приводит к необходимости создания от него надежной защиты. Для этого применяют шумопоглощающие материалы в виде толстых матрасов или звукоотражающие стеновые панели. Лучшая шумоизоляция достигается при комбинировании этих способов.

Перед тем, как сделать звукоизоляцию стен, прежде всего, следует установить источник шума. Если городской шум не мешает, а звуки доносятся от соседей, внешние стены изолировать не обязательно.

Необходимо знать, какие следует выбрать изоляционные материалы для стен, их достоинства и недостатки.

Гипсокартонные конструкции, заполненные пористыми материалами, хорошо защищают помещения от шума и холода. Недостатками являются потери площади, сложность и трудоемкость монтажа, накопление внутри пыли и влаги.

Декоративные панели на основе древесины легко собираются, благодаря соединению шип-паз. На наружной поверхности уже есть декоративное покрытие, что избавляет от необходимости производить отделку. Данный звукоизоляционный экологичный материал для стен позволяет быстро отделать большое помещение, хотя он далеко не самый дешевый.

Листы из полиуретана обладают хорошими звукозащитными свойствами. При этом их толщина составляет 15 мм. Материал удобно монтировать в связи с небольшим весом, упругостью и легкостью обработки. Недостатками являются высокая цена и горючесть.

Пенополистирол или пенопласт представляет собой вспененный термопласт с микроскопическими воздушными полостями. Он является надежным теплоизолятором, но защиту от шума он обеспечивает слабую.

Звукоизолирующие мембраны имеют толщину всего 35 мм и могут применяться вместе с другими материалами. Материал обладает высокой гибкостью и достаточно плотный. Стоимость его также высокая.

Сэндвич-панели представляют собой звукопоглощающий материал, размещенный между гипсовыми листами. Материал больше применяется для защиты общественных помещений, торговых залов, павильонов в связи с большой толщиной панелей. Крепится с помощью дюбелей или саморезов.

Шумоизоляция стен в квартире

Своими руками выполняется на стадии ремонта. Подобную внутреннюю отделку целесообразно производить при достаточных размерах помещений, поскольку с каждой стены уберется до 8 см.

Для работы следует приобрести профили, листы гипсокартона, шумопоглощающий материал и крепеж. Эффективность звукоизоляции можно значительно повысить, если использовать:

• современные звукоизоляционные и звукопоглощающие материалы;
• звукоизоляционные прокладки под каркас;
• специальный профиль;
• облицовку большей толщины (можно сделать двойную).

Сначала сооружается прочный каркас по ширине мата, например, из минеральной ваты. Под направляющие профили укладывается мягкая лента для защиты от вибраций. Лучше сделать изоляцию в два слоя. На стойки также наклеивается звукоизоляционная лента.

Затем прокладывается электропроводка. Здесь важно соблюдать правила электро,- и пожаробезопасности, особенно, если используется горючий материал для звукопоглощения. Концы проводов выводятся наружу.

Звукопоглощающий материал укладывается плотно. Это могут быть панели, матрасы из минеральной ваты, стекловолокна и др. Зазоров в стыках и полостей внутри каркаса быть не должно. Много ваты накладывать также не рекомендуется, иначе после на стенах образуются бугры. Матрасы следует крепить дюбелями с широкими шляпками.

Эффективным дополнением к минеральной вате является звукоизолирующая мембрана. Ее крепят поверх плиты или на слой утеплителя.

Стена зашивается гипсокартоном. Можно приобрести акустические ГКЛ с отверстиями, снижающими уровень шума и наклеенным изнутри нетканым полотном. Двухслойная обшивка существенно повышает защитные свойства. Только швы не должны совпадать. Для этого потребуется больше стоек каркаса. Ремонт обойдется дороже, но он того стоит.

Если точка росы окажется внутри помещения, под звукоизоляцией будет скапливаться влага. Целесообразной является наружная тепловая изоляция несущих стен. Тогда стена внутри будет сухой, и не образуется плесень.

При использовании наружного утеплителя со звукоизолирующими свойствами внутренняя отделка помещений может не понадобиться. Если применить шумоизолирующий материал в составе штукатурки, эффект звуковой защиты усилится.

Производители звукоизоляционных панелей

Панели «PhoneStar» немецкой компании «Wolf Bavaria» производят материал европейского качества. Наличие в России дочерних предприятий позволяет покупать материал по доступным ценам. Панели пригодны для снижения воздушного и ударного шума при толщине всего 12 мм, что дает им неоспоримые преимущества перед толстыми шумопоглощающими матами, занимающими значительную полезную площадь помещений.

Отечественная компания «ЭкоЗвукоИзол» производит аналогичные плиты, используя немецкие технологии. Небольшая толщина панелей (13 мм) и наличие ассортимента размеров дают возможность применять их в квартирах, промышленных и общественных зданиях.

«Acoustic Group», немецкая компания, разработала инновационный продукт, уникальный по акустическим свойствам – панельную систему ЗИПС. Основой является древесное волокно с магнезитовым связующим, обладающее высокой звукопоглощающей способностью. Компания также разработала виброизоляционные материалы, которые можно использовать в сочетании со звукопоглощающими плитами. Продукция отличается многочисленными вариантами дизайна.

«ЭкоХор» – акустические плиты со стильным дизайном и хорошими характеристиками.

Видео: шумоизоляция пола

Шумоизоляция стен наиболее эффективна, когда действует комплексная защита, включающая отражение и поглощение звуковых волн, а также тепловую изоляцию. Прежде всего, следует определить источник шума, а затем подобрать против него эффективные защитные средства. Шумоизоляция стен делается своими руками, если все выполнять правильно.

Качественная звукоизоляция жилища требует дополнительных мероприятий: установки стеклопакетов, отделки квартиры облицовкой с высокими звукоотражающими свойствами и др.

Об особенностях звукоизоляции офисов и общественных помещений рассказывает А.БОГАНИК,
главный инженер ЗАО «Акустические материалы и технологии»

Все большее количество помещений на первых этажах жилых домов планируются, строятся или перепрофилируются как нежилые: в них размещают магазины, кафе, спортивные и развлекательные заведения. Такие помещения, безусловно, более шумные, чем обычные квартиры. Переоборудование в прошлом технологических помещений под офисы встречается не менее часто.

Звукоизоляция общественных помещений

Когда решается вопрос обеспечения звукоизоляции общественных помещений (кафе, магазинов, фитнес-центров, боулингов), постановка задачи следующая: как минимум – обеспечить выполнение требований нормативных документов, как максимум – сделать процесс функционирования данного заведения практически неслышимым для соседей. Если своевременно поставить данную задачу (желательно на этапе проектирования или перепланировки помещения), шансов решить ее по максимуму становится гораздо больше.

В соответствии с нормативами, разница в величине требуемой звукоизоляции, например, для межэтажных перекрытий между квартирами, и между квартирой и рестораном, составляет в среднем 10 дБ. В большинстве зданий в качестве плит перекрытия между первым нежилым этажом и квартирами на втором этаже используются железобетонные многопустотные плиты толщиной 220 мм, что обеспечивает расчетный индекс изоляции воздушного шума Rw = 52 дБ. Устройство чистого пола со стороны квартиры по типовым схемам может добавить (согласно расчету) максимум 4 дБ.

Таким образом, при условии качественной заделки всех щелей и технологических отверстий максимальная величина звукоизоляции такой конструкции перекрытия составляет максимум Rw = 56 дБ. Но даже для зданий самой низкой категории комфортности, для самого «тихого» варианта с точки зрения строительных норм (когда магазин соседствует с квартирой) индекс изоляции воздушного шума перекрытием должен быть не менее Rw = 57 дБ.

Если в качестве межэтажного перекрытия над первым этажом используются железобетонные ребристые плиты толщиной 140 мм, разница между требуемой звукоизоляцией и фактической оказывается еще больше, и, как всегда, не в лучшую сторону.

Рис. 1. Потолочные плиты ECOPHON

Обеспечение требуемой звукоизоляции именно между общественными и жилыми помещениями находится под жестким контролем со стороны инспектирующих организаций (Роспотребнадзора и пр.). Известны многочисленные случаи, когда не только мелкие ресторанчики, но и достаточно крупные развлекательные комплексы стояли перед угрозой закрытия со стороны муниципальных властей по причине повышенной шумности. Формальным поводом для этого служило превышение предельно допустимых уровней шума в расположенных в этом же здании жилых помещениях.

Величины предельно допустимых уровней шума в жилых помещениях и хорошо слышимые звуки – не одно и то же. Для жилых помещений допустимый уровень шума в ночное время составляет 25 дБА, причем это предельное значение для зданий самой высокой категории комфортности (категория А). Подавляющая часть жилого фонда имеет категории комфортности Б и В, и, соответственно, в таких жилых помещениях нормы по предельным уровням шума могут быть только мягче – не выше 30 дБА. Однако хорошо различимый уровень шума, который особенно ночью может доставлять те или иные психологические неудобства, не превышает значения 20 дБА.

Рис. 2. Пазогребневые панели ЗИПС

Конструкция дополнительной звукоизоляции перекрытия со стороны нижерасположенного помещения. Как одна из наиболее эффективных систем может быть рекомендована конструкция подвесного потолка из гипсоволокнистых листов с заполнением внутреннего пространства звукопоглощающими минераловолокнистыми плитами и устройством дополнительного акустического потолка типа ECOPHON. Применение такой системы позволяет реально увеличить индекс звукоизоляции перекрытия на величину до 18 дБ. Однако главным и очень существенным недостатком приведенной конструкции является ее значительная толщина (от 500 до 800 мм). Если исходная высота потолков помещений первого этажа не превышает трех метров, применение такой конструкции становится практически невозможным.

Эффективным вариантом решения проблемы дополнительной звукоизоляции перекрытий в случае ограничений, связанных с недостаточной высотой потолков, является применение панелей дополнительной звукоизоляции ЗИПС. Панели ЗИПС представляют собой сэндвич-панели, которые имеют толщину от 40 до 120 мм и при этом бескаркасно монтируются к плите перекрытия со стороны нижнего помещения. Величина дополнительной звукоизоляции системы “ЗИПС-Модуль” толщиной 70 мм составляет Rw = 12-14 дБ. Таким образом, конструкция перекрытия, состоящая из многопустотной железобетонной плиты толщиной 220 мм и смонтированных на нее со стороны нижнего помещения панелей “ЗИПС-Модуль”, обеспечивает индекс изоляции воздушного шума Rw = 64 дБ. Это удовлетворяет требованиям к величине звукоизоляции перекрытия между помещениями квартиры и магазина в зданиях любой категории комфортности.

Рис. 3. Акустические стеновые панели

SOUNDLUX

При проведении звукоизоляционных мероприятий в отношении общественных помещений, как, впрочем, и любых других объектов, необходим комплексный подход к решению проблемы. Имеет широкое распространение ошибка, являющаяся прямым следствием слепого исполнения формальных требований СНиП. Если весь первый этаж жилого дома занят под нежилые помещения, то в отношении проведения звукоизоляционных мероприятий основное внимание уделяется обеспечению требуемой звукоизоляции перекрытия между данным помещением и квартирой, расположенной этажом выше.

В этом случае все требования строительных норм сводятся к обеспечению должной звукоизоляции только одного перекрытия, так как за стенами на этом же этаже жилых помещений нет. При этом не учитывают влияние косвенной передачи шума, которая в зданиях разного типа может сильно отличаться друг от друга.

В зданиях дореволюционной постройки толщина практически всех стен на первом этаже превышает метр кирпичной кладки, а перекрытия могут быть выполнены на металлических балках и обшиты деревянным настилом. В данном случае можно с большой долей уверенности предсказать благоприятный результат звукоизоляционных мероприятий при проведении работ только с одним перекрытием.

Принципиально другой пример – жилой дом серии П-44, где первый этаж, занятый под нежилые помещения, ничем не отличается от жилых этажей, а стены имеют равную толщину с перекрытиями – 140 мм. Дополнительная звукоизоляция плиты перекрытия между первым и вторым этажами здесь не обеспечит желаемого результата и в квартирах на втором этаже шум не снизится. Причиной тому звуковые вибрации, которые по-прежнему будут проникать в квартиры через стены, даже при полной звукоизоляции потолка на первом этаже.

По этой же самой причине имеют место жалобы соседей со второго этажа на звуки передвигаемой по полу первого этажа мебели – например, стульев в кафе. Это вроде бы классический пример «ударного» шума и страдать от него в первую очередь должны соседи снизу (или обитатели подвала). Но, ввиду хорошей косвенной звукопередачи, шум двигающегося стула (особенно по керамической плитке) через перекрытие пола из помещения кафе передается на стены и по ним попадает в квартиры. В этом случае проблема решается уже не только дополнительной изоляцией стен и потолка кафе, но и устройством конструкции так называемого «плавающего» пола в зале обслуживания.

Применение по максимуму жестких и гладких отделочных поверхностей (таких как гипсокартонные листы, стекло, мрамор, керамическая плитка, окрашенная штукатурка и т. п.) с точки зрения акустики помещений является нежелательным. Для обеспечения требуемой звукоизоляции и создания акустического комфорта в помещениях применение большого количества звукоотражающих поверхностей является не самым лучшим вариантом. Стоит привести только один факт. Скорректировав дизайнерские решения по декоративной отделке потолка и стен в зале ресторана с учетом применения специальных звукопоглощающих материалов, оказалось возможным снизить уровень шума в квартирах, расположенных этажом выше, на величину 8 дБА. Причем без проведения дополнительных работ по увеличению звукоизоляции стен и перекрытий.

При устройстве подвесного потолка в помещениях, где важно обеспечить требуемую звукоизоляцию и акустический комфорт вместо чисто декоративных потолков рекомендуется применять модели с высоким коэффициентом звукопоглощения. Практически каждая крупная фирма-производитель подвесных потолков имеет в своем ассортименте такие изделия.

Звукопоглощающие стеновые панели ECOPHON также могут применяться для решения задач снижения шума в помещениях и косвенно способствовать увеличению звукоизоляции их ограждающих конструкций. Акустические стеновые панели SOUNDLUX, имеющие металлическую перфорированную поверхность, помимо хороших звукопоглощающих свойств и эстетичного внешнего вида отличаются высокой механической прочностью и пожарной безопасностью.

Звукоизоляция офисов

Создание акустического комфорта в офисах основано на решении следующих инженерных задач: звукоизоляции и акустической обработки потолков, перегородок и проемов: технических и дверных. Традиционно сложилось, что в качестве основной звукопоглощающей поверхности в офисах используется потолок, куда помимо привычных встроенных систем вентиляции, освещения и электрических коммуникаций добавляются и звукопоглощающие элементы.

Акустическая эффективность звукопоглощающих потолков выражается в значениях безразмерного коэффициента звукопоглощения a, который может изменяться в пределах от 0 до 1. Значение a = 0 соответствует полному отражению звука поверхностью, при a = 1 весь звук, падающий на данную поверхность, целиком поглощается.

В области нормирования акустических и звукоизоляционных характеристик строительных конструкций и сооружений в России действуют строительные нормы – СНиП-23-03-2003 «Защита от шума», а в области контроля шума – санитарные нормы СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки». Регламентированное в них значение предельного уровня шума в офисных помещениях равно Lа = 50 дБА.

Рис. 4. Плиты ППГЗ

Для характеристики акустических свойств подвесного потолка может также применяться так называемый средний коэффициент звукопоглощения (NRC). Он рассчитывается как среднее арифметическое для коэффициентов звукопоглощения в четырех октавных полосах частот: 250, 500, 1 000 и 2 000 Гц и предназначен, прежде всего, для оценки звукопоглощения в речевом диапазоне частот. Поскольку в офисных помещениях важен именно речевой диапазон, для выбора подходящих моделей подвесных потолков корректно сравнивать их коэффициенты NRC. Потолок может называться акустическим при значениях NRC, превышающих 0,6-0,7.

Большинство уже построенных в России офисов имеют неакустические подвесные потолки. Даже там, где они необходимы, из-за существенной разницы в цене между акустическими и декоративными моделями, используются чаще всего последние. В этой связи широкое распространение получил потолок марки «Байкал», не имеющий даже тестов производителя на акустические свойства.

Рис. 5. Плиты DECOR ACOUSTIC

Среди фирм-производителей, специализирующихся на изготовлении именно акустических потолков, можно выделить компании ECOPHON и ROCKFON. Они производят потолки из лучшего на сегодняшний день звукопоглощающего материала – минеральных волокон: супертонкого стекловолокна и каменной ваты. Спрессованные из них плиты окрашиваются либо оклеиваются стеклохолстом, тканью или пленкой.

Отделочное покрытие в наибольшей степени влияет на характеристику звукопоглощения акустических потолков. Чем лучше воздухопроницаемость (продуваемость) лицевой поверхности, тем выше коэффициент звукопоглощения потолка. Модели с пленочным лицевым покрытием, при всех равных условиях, имеют заведомо худшее звукопоглощение, чем модели с окрашенной или тканевой микропористой поверхностью. Если поверхность акустического потолка окрашивать самостоятельно, то из-за «забивания» микропор звукопоглощающая способность материала существенно ухудшается.

Рис. 6. Минераловатные плиты “ШУМАНЕТ-БМ”

Еще один тип подвесных звукопоглощающих потолков – на основе жестких перфорированных плит. Это могут быть как ГКЛ, ППГЗ, так и листы МДФ, шпонированные ценными породами дерева (плиты DЙCOR ACOUSTIC). Данные конструкции применяются как в комбинации со слоем звукопоглощающей минеральной ваты типа “ШУМАНЕТ-БМ”, так и в качестве самостоятельной звукопоглощающей конструкции резонансного типа.

После того, как в стены и потолок встроено осветительное оборудование, необходимо проконтролировать тщательность заделки щелей и зазоров. Они могут значительно снизить звукоизоляцию ограждающей конструкции.

Перепрофилирование помещений производственных цехов под офисные площади стало достаточно распространенным явлением. При этом дизайн интерьеров таких помещений достаточно часто выполняется в стиле «техно» – все инженерно-технические коммуникации становятся элементами интерьера. Само собой применение стандартных конструкций подвесных потолков исключается. Однако при помощи специального напыляемого покрытия SONASPRAY оказывается возможным существенно скорректировать акустические характеристики помещения. Покрытие наносят слоем толщиной от 20 до 50 мм на открытые поверхности потолков или верхних участков стен. Данный вариант акустической обработки особенно актуален для сложных поверхностей потолков.

Рис. 7. Напыляемое акустическое покрытие

SONASPREY

Для европейских и американских офисов весьма распространенной практикой является объединение группы из нескольких помещений общим надпотолочным пространством. Иначе говоря, сначала в помещении большой площади монтируется подвесной потолок, а потом с помощью легких перегородок пространство разделяется на нужное количество комнат. В такой планировке есть свои плюсы – например, возможность легкого и быстрого монтажа различных коммуникаций в общем надпотолочном пространстве. Но вместе с тем подвесной потолок должен обладать дополнительными звукоизолирующими функциями, чтобы исключить распространение шума по всем помещениям.

Полая внутри перегородка на металлическом профиле, обшитая листами гипсокартона с двух сторон, имеет звукоизоляцию не более Rw = 40 дБ. Примерно аналогичной величиной звукоизоляции (Rw = 40 дБ) обладают конструкции алюминиевых перегородок с двойным остеклением.

При возведении новой перегородки с высокими звукоизоляционными свойствами рекомендуется система, состоящая из двух независимых металлических каркасов типа “КНАУФ” или “АЛБЕС” толщиной по 50, 75 или 100 мм, которые с двух сторон обшиваются листами ГВЛ в два слоя толщиной по 12,5 мм каждый. При монтаже данной конструкции все элементы металлических каркасов, а также торцы листов ГВЛ примыкают ко всем прочим конструкциям, в т. ч. и несущим, через слой виброизоляционного материала. Металлические каркасы монтируются параллельно относительно друг друга с зазором не менее 10 мм для исключения возможных связей между собой. Внутреннее пространство перегородки заполняется звукопоглощающими минераловолокнистыми плитами на толщину, равную не менее 75 % от общей внутренней толщины перегородки.

В случае использования двух каркасов толщиной по 100 мм внутри перегородки размещается три слоя минераловолокнистых плит толщиной по 50 мм каждый. Индекс изоляции воздушного шума перегородкой на двух каркасах по 100 мм с общей толщиной 260 мм равен Rw = 60-65 дБ, перегородка на основе профилей толщиной по 50 мм обеспечивает величину звукоизоляции, равную Rw = 55-60 дБ при толщине 160 мм.

Существующая между офисными помещениями перегородка в полкирпича или выполненная из легких бетонных блоков (шлакобетон, пемзобетон и т. д.) толщиной до 160 мм имеет индекс изоляции воздушного шума не более 47 дБ.

В вопросе изоляции воздушного шума необходимо констатировать колоссальное влияние щелей и отверстий на снижение акустического эффекта. Достаточно в перегородке площадью 15 м² (среднестатистическая стена размером 3х5 м) выполнить сквозное отверстие сечением 20х20 мм, т.е. площадью примерно в 40 тысяч раз меньшей, чем сама перегородка, чтобы величина индекса изоляции воздушного шума данной стены снизилась на 20 дБ.

Прежде чем проводить какие-либо работы по дополнительной звукоизоляции помещения, прежде всего, требуется тщательно заделать все имеющиеся в конструкции стен и перекрытий трещины, щели и отверстия. Вопреки распространенному мнению о том, что монтажная пена здесь является наилучшим средством, необходимо отметить, что это не так. Для заделки швов и отверстий лучше применять плотные и при этом эластичные материалы. Такие как, например, акриловые герметики или шпаклевки. Перед тем как зашпаклевать отверстие или трещину, рекомендуется его «расшить» (расширить) как можно глубже, чтобы слой в данном случае уже «акустической» шпаклевки был как можно толще.

Изоляция VIP-зон и специальных помещений

Категория VIP-зон и специальных помещений включает переговорные комнаты, кабинеты руководящего персонала, залы заседаний, то есть те помещения, из которых нежелательна утечка информации. Существует несколько правил, позволяющих построить такие помещения грамотно.

Звукоизолирующая способность стен и потолка при необходимости может быть увеличена при помощи панелей дополнительной звукоизоляции. Применение панелей ЗИПС обеспечивает до 17 дБ дополнительной звукоизоляции. Эту цифру можно арифметически сложить с величиной собственной звукоизоляции стены или перегородки. Допустим, исходная звукоизоляция стены была равна Rw = 45 дБ (реальная звукоизоляция легкой перегородки из ГКЛ или стены в полкирпича). Применяя панели ЗИПС, увеличивают общую звукоизоляцию стены до величины Rw = 57-62 дБ. Это показатель хорошей звукоизоляции. При громком разговоре с уровнем L = 80 дБА в соседнем помещении в дневное время будет практически невозможно разобрать содержание фраз (L = 20 дБА). Тогда как при исходной звукоизоляции стенки, в соседнем помещении можно было, особенно не напрягая слух, слушать весь разговор.

Обеспечение хорошей звукоизоляции входной двери. Лучшим средством для этого является устройство тамбура, т. е. последовательная установка двух дверей с определенным промежутком между ними. Чем больше будет расстояние между дверьми, тем лучше звукоизоляция. Кроме этого, на входе обязательно должен быть порог, а дверь нужно уплотнить по всему периметру притворов.

Чем массивнее дверь, тем лучше звукоизоляция. Иначе говоря, стеклянные, пластиковые и полые двери для подобных помещений не подходят. То же относится и к откатным дверям: их практически невозможно качественно уплотнить. Поверхности внутри тамбура желательно обработать звукопоглощающими материалами.

Для обеспечения хорошей звукоизоляции помещения для переговоров или кабинета руководителя следует исключить общее надпотолочное пространство с соседними помещениями, для чего перегородки в таких помещениях необходимо выполнять до потолочного перекрытия. Также стоит обратить внимание на системы вентиляции и кондиционирования: в некоторых случаях через воздуховоды слышимость может быть настолько высокой, что в соседнем помещении не потребуется даже напрягать слух.

Для увеличения звукоизоляционного эффекта, в частности и акустического комфорта вообще, внутренние поверхности комнаты переговоров рекомендуется облицовывать звукопоглощающими материалами. Как правило, в таких помещениях подвешивается акустический потолок, и монтируются звукопоглощающие стеновые панели. Существенно скорректировать акустические характеристики помещения возможно с применением специального напыляемого покрытия SONASPRAY, которое наносят слоем толщиной от 20 до 50 мм на открытые поверхности потолков или верхних участков стен. Данный вариант акустической обработки особенно актуален для поверхностей стен и потолков со сложной конфигурацией потолка (дугообразные своды, рельефные поверхности).

Акустические перфорированные панели из МДФ с натуральным шпоном являются, по сути, самым эстетичным и благородным звукопоглощающим материалом. Применение таких панелей целесообразно в VIP-помещениях, где важно подчеркнуть фешенебельность.

При строительстве и реконструкции офисных помещений большое внимание уделяется вопросам безопасности работы персонала, а также обеспечению сохранности служебной информации. Для этого применяются разнообразные системы контроля доступа, оповещения, сигнализации и т. п. Вопрос обеспечения требуемой звукоизоляции наиболее «важных» офисных помещений также входит в число мероприятий по безопасности.

При решении проблемы обеспечения конфиденциальности переговоров, как правило, в первую очередь возникает необходимость повышения звукоизоляции именно стен и перегородок, ограждающих данное помещение. Любое, пусть даже самое тонкое межэтажное перекрытие, выполненное из железобетонных плит, обеспечивает индекс изоляции воздушного шума в районе Rw = 48 дБ.

Стандартная перегородка имеет звукоизоляцию не более Rw = 40 дБ. Поэтому, если необходимо получить действительно высокие показатели звукоизоляции (а значение индекса изоляции воздушного шума при этом рекомендуется не менее Rw = 54 дБ), от таких конструкций лучше отказаться. При устройстве комнаты переговоров звукоизоляция такой стены может быть увеличена с помощью панелей дополнительной звукоизоляции “ЗИПС-Модуль” толщиной 70 мм. Данные панели непосредственно монтируются на стену, а затем зашиваются финишным слоем из листов ГКЛ. При этом индекс изоляции воздушного шума увеличивается на 12-14 дБ и в сочетании со стеной из полнотелого красного кирпича толщиной 120 мм составляет около Rw = 59-61 дБ.

Здесь следует отметить, что дополнительная звукоизоляция потолочного перекрытия, в случае необходимости, осуществляется также при помощи панелей ЗИПС. Помимо панелей “ЗИПС-Модуль”, обеспечивающих дополнительную звукоизоляция 12-14 дБ, для увеличения звукоизоляции перекрытия могут применяться панели “ЗИПС-Супер” толщиной 120 мм и индексом дополнительной изоляции 16-18 дБ.

Рис. 8. Плиты звукоизоляционные “ШУМОСТОП-С2”

Поверхности стен и потолка тамбура облицовываются звукопоглощающим материалом, например, стеновыми панелями ECOPHON толщиной 40 мм.

Для увеличения изоляции пола от воздушного шума со стороны комнаты переговоров или кабинета руководителя выполняется конструкция пола на упругом звукоизолирующем слое – так называемый «плавающий» пол. В отличие от случая изоляции ударного шума, толщина упругого слоя в конструкции «плавающего» пола должна быть на порядок больше. Кроме этого, звукоизоляционный материал, применяемый в конструкции пола, помимо нормативной упругости, должен обладать высоким значением коэффициента звукопоглощения (более 0,7).

Рис. 9. Звукопоглощающая плита из стекловолокна “ШУМАНЕТ СК”

Увеличить изоляцию воздушного шума перекрытия на величину 6 дБ можно, выполнив следующую конструкцию: на плиту перекрытия укладывается два слоя звукоизолирующего материала (плиты из стеклянного штапельного волокна типа “ШУМОСТОП-С2”) толщиной по 20 мм. При этом на все стены данного помещения заводится прокладка из одного слоя материала “ШУМОСТОП-К2” толщиной 20 мм и высотой чуть большей высоты устраиваемой стяжки. Поверх материала “ШУМОСТОП-С2” настилается разделяющий слой из полиэтиленовой пленки, по которому устраивается бетонная выравнивающая стяжка толщиной 80 мм, армированная металлической сеткой для придания ей повышенной механической прочности.

Рис. 10. Звукоизолирующая подложка из многослойного стеклохолста “ВИБРОСТЕК V300”

При устройстве стяжки необходимо исключить все возможные жесткие связи с боковыми стенами (именно для этого применяется кромочная прокладка из одного слоя плит “ШУМОСТОП-К2” по периметру помещения), а также в местах прохождения сквозь стяжку труб различных коммуникаций (отопление, водоснабжение, кондиционирование и т. п.). В случае наличия жестких связей между стяжкой и другими строительными конструкциями или коммуникациями, звукоизолирующая эффективность «плавающего» пола может снизиться до 2 дБ, что лишает его выполнение практического смысла. В таких случаях трубы, перед тем как выполнять стяжку, обертываются слоем виброизоляционного материала (типа “ШУМАНЕТ-100С”) толщиной 4 мм.

Для дополнительного увеличения звукоизоляции помещений переговорных комнат и кабинетов руководителей, а также для создания в них комфортной акустической обстановки в качестве материалов для декоративной отделки стен и потолков применяются специальные звукопоглощающие (акустические) потолки и стеновые панели. Их задача «поглотить» отраженный звук в помещении, сделав его более «заглушенным». Практика подобной отделки помещений кабинетов руководителей существует еще с советских времен, и тогда фраза о «решениях, принятых в тиши кабинетов» принимает для нас вполне конкретный, технически информативный смысл.

В современной России большинство застройщиков ставят себе задачу максимально сократить расходы на строительство здания. В первую очередь идут под нож материалы, которые не оказывают существенного влияния на итоговый результат — звуко и гидроизоляционные.

Звукоизоляция зданий отодвигается, а потом и вовсе исключается из сметы на строительство. Здание построено, а об акустическом обустройстве пусть беспокоятся те, кто будет эксплуатировать помещение. Такой подход, безусловно, экономит средства застройщику, но приносит проблемы непосредственным владельцам помещений.

Как убрать шум от магазина на первом этаже?

Самое частое явление – нежилой первый этаж. Никаких нормативов, требующих особым образом отделить нежилое помещение от жилого нет. Представить шумовую разницу между оживлённым магазином и квартирой несложно. Проблему в любом случае нужно решать. Есть два возможных варианта.

Первый, когда владелец жилого и нежилого помещения договариваются и звукоизолируют пол и потолок, каждый, со своей стороны. В этом случае получится добиться максимально эффекта. Второй вариант, когда одна из сторон делает звукоизоляцию со своей стороны, тем самым снижая негативные последствия.

Звукоизоляция звука через пол и потолок

Начнём с первого этажа, например, владелец магазина озаботился тем, чтобы соседи не жаловались на него в надзорные органы. Как правило в нежилых помещениях потолки достаточно высокие для установки подвесных потолков. В этом случае будет эффективным использовать . Они будут играть двойную роль, с одной стороны препятствовать прохождению звуковых волн через перекрытия, с другой, за счёт сложной структуры, поглощать звуковые колебания создавая тем самым акустический комфорт в помещении.

Владельцу квартиры над нежилым помещением придётся заниматься обустройством пола. В идеале, это нужно сделать еще на этапе ремонта помещения. Нужно заняться обустройством «плавающего пола». Необходим сэндвич из мембраны для звукоизоляции перекрытий, звукоизолирующего материала с прослойкой из свинцовой фольги, например и полимернобутимного звукоизоляционного материала. Более подробно это описано в статье « ». Этот способ позволит добиться снижения ударного шума до 27дБ и в результате будет соответствовать действующему СНиПу, по которому Rw=57дБ.

Для случаев, когда помещения находятся на одном этаже, всё несколько сложней. Как правило необходима звукоизоляция кирпичной вкладки или бетонной стены плюс звукоизоляция профилей. Для стен подойдет рулонный материал , либо использовать . Полипропиленовые материалы тоже эффективно останавливают ударный шум.

Стоит надеяться, что в будущем строители ещё на этапе возведения зданий будут уделять внимание звукоизоляции кирпичных и бетонных перекрытий. Хватит уже экономить и жлобствовать, на не один год строится всё таки. Если изначально будет ставиться задача соответствия нормативным документам, то довести звукоизоляцию до максимально комфортного состояния будет значительно проще.

Комплекс мероприятий проводимых с целью понижения уровня шума, проникающего внутрь помещения снаружи. Во все времена личное пространство людей было ценным достоянием. Нарушение этих границ всегда воспринимается негативно и может довести человека до агрессивного состояния. В городских мегаполисах шум не переставая оказывает на нас воздействие.

Грузовой транспорт, трамваи, личные автомобили, шум пролетающих самолетов, детские крики на улице, соседи с ремонтом за стенкой – все эти звуки создают невыносимо изматывающий, раздражающий шумовой фон. Истинным спасением для людей в этом мире шума является звукоизоляция личных помещений. Надеемся, статья станет хорошим гидом для тех, кто хочет сделать звукоизоляцию комнаты.

В последние десятилетия строительство многоквартирных домов часто осуществляется с использованием панельных технологий – этот метод абсолютно не защищает от шума и звуков. Зачем страдают жители? Причинами плохой звукоизоляции являются многочисленные – тонкие стены, небольшие недостатки в процессе строительства, некоторые конфликты между используемыми материалами – все это приводит к отсутствию комфорта жителей. Чтобы исправить такие недостатки жилых зданий, необходимо выполнить надлежащую звукоизоляцию квартиры.

Звукоизоляция и шумоизоляция

Начнем с терминологии: шум – фоновый набор звуков. Сам звук представляет собой колебание волны воздушной среды. Шум может быть структурным и воздушным. Что касается воздушного шума , то он создается из-за колебаний в воздушной среде – голоса, звуки проезжающих автомобилей, крики за окном, сигналы, звуки животных.

Структурный шум , возникает в случае, когда колебания вызваны воздействием на передающий материал, из которого изготовлено здание. Механические вибрации, вызванные, например, сверлами или ударами молотка передаются через стены и перегородки на другой этаж жилого дома – на втором этаже сверлят, на восьмом слышно!

В жилом “сталинском” фонде эффективность назойливого шума низкая. Шум затухает из-за массивных стен и толстых гипсовых перегородок. Качеству строительного материала уделялось повышенное внимание. Кирпичный пористый материал и оштукатуренная поверхность стен прекрасно гасят вибрационные колебания.

В панельном домостроении существует проблема повышенной вибрационной проводимости стен. Индивидуальная звукоизоляция квартиры выходит на передний план. Звукоизоляция стен в квартире предполагает, что современные материалы обеспечат надежную защиту от шума.

Типы звукоизоляции

Простой способ уменьшить вероятность проникновения шума в жилое здание – увеличить толщину стен. С увеличением толщины безусловно эффективность звукоизоляции помещения возрастает. Но во первых, делать это надо на этапе строительства, а во вторых подход не убережет жителей от вибрационных шумов (например, сверление на первом этаже).

Второй способ – более эффективный и предполагает построение структур из многочисленных компонентов. К таким элементам относят пористые и волокнистые звукоизоляционные структуры. Современный рынок предлагает много вариантов для изоляции шума – с помощью них можно уменьшить структурные вибрации. В первую очередь это различные и . В продаже также существует звукоизолирующая пена, которая также может быть эффективной.

Звукоизоляция может быть:

• полной;
• частичной.

Полные звукоизоляционные работы выполняются во всей квартире, для всех несущих плоскостей – стены, пол, потолок, окна, двери.

Частичная звукоизоляция – это звукоизоляция только одной комнаты или одного жилого помещения. Следует отметить, что полная звукоизоляционная оболочка квартиры потребует ресурсов и усилий гораздо больше, но результат того стоит.

Подготовка к работе по звукоизоляции

Первое, что вам нужно, это определить источник шума и выбрать тип шумоизоляции. Для этого вам необходимо определить следующие характеристики:

• толщина стен и перегородок в квартире;
• тип пола;
• тип окон и дверей;
• наличие отверстий;
• трещин и отверстий различного вида в ваших стенах.

Выбрав, как сделать звукоизоляцию комнаты, вам также нужно будет оценить высоту потолка и площадь комнат. Если вы выберете стандартную звукоизоляцию с гипсокартоном и , учтите, что площадь комнаты визуально уменьшиться.

Предварительно оценить затраты на звукоизоляцию, вам поможет знание стоимости материалов на квадратный метр. Если работы будут выполняться наемными специалистами, стоимость работ обычно составляет 150% от стоимости необходимых материалов. Но выполнение звукоизоляции не особенно сложный процесс, поэтому можно выполнить звукоизоляцию своими руками.

Порядок работ по звукоизоляции

Полный комплекс работ по звукоизоляции имеет следующие этапы:

1. замена всех окон в квартире;
2. замена дверей;
3. герметизация отверстий и трещин в стенах;
4. установка современных шумоизоляционных розеток;
5. звукоизоляция стен;
6. звукоизоляция пола;
7. звукоизоляция потолка.

Современная промышленность производит широкий спектр звукоизоляционных материалов. Самыми популярными средствами являются пробки и специальные звукоизоляционные штукатурки. Классическая комбинация гипсокартона и слоев минеральной ваты по-прежнему в приоритете. Следует отметить, что звукоизоляция также обладает теплоизоляционными свойствами, что повысит эффективность отопления, позволив вам решить сразу две задачи.

Если в квартире или доме установлены деревянные окна «старой школы», надо понимать, что они вообще не защищают жителей от шума. В этом случае вам нужно будет поменять их на пластиковые окна. Для квартир с окнами, выходящими на оживленную улицу или дорогу, окна должны быть с двойными стеклопакетами. Установка пластиковых окон, кроме звукоизоляции, также имеет большое значение для сохранения тепла в доме.

Это же правило применяется к дверям – как внешним, так и внутренним. Высококачественные, хорошо подогнанные внутренние двери прекрасно изолируют внутренние звуки. Бренды и производители, выпускающие великолепные современные звукоизоляционные окна и дверные наборы, сегодня многочисленны на отечественном рынке. Можно выбрать продукты приемлемого качества и стоимости.

Звукоизоляция стен

Первый шаг – проверить стены на отсутствие разрушений. В случае обнаружения трещин или конструктивных отверстий, старых и ненужных гнезд розеток, пустот и прочих внутренних разводок – все должно быть зашпаклевано. Недостатки необходимо немедленно устранить и желательно с помощью гипсовой штукатурки.

Розетки устанавливаются с закрытием слотов после установки. Самый бюджетный вариант сделать неплохую звукоизоляцию – использовать обычную декоративную штукатурку. Для этого вам нужно приобрести готовую штукатурную смесь, приготовить раствор с параметрами, когда шпатель “стоит в сметане” добиться желаемой консистенции и приступать к работе. Оптимальная пропорция – это одна часть воды / две части смеси. При приготовлении штукатурной смеси собственными силами из песка и цемента придерживайтесь доли: три к одному.

Чтобы подготовить стены к штукатурке, необходимо их хорошенько очистить и загрунтовать. Стены необходимо полностью очистить от старой каски, обоев или других вещей. Если невозможно полностью очистить стены (по объективным причинам), то их следует обработать специальным грубым составом клеющей грунтовки. Состав придется нанести не менее двух слоев, завершающим этапом в любом случае станет проход традиционной грунтовкой.

Далее вам нужно будет установить маяки. Маяки устанавливаются по всей поверхности стены. Затем выполняется штукатурка. Следующий шаг – выравнивание стены. После полной сушки стены можно окрасить или, лучше всего, – покрыть звукоизоляционными обоями.

Звукоизоляция: минеральная вата и гипсокартон.

Если вы решите установить изоляционную структуру из минеральной ваты и гипсокартона, нужно быть готовым к уменьшению площади комнаты. Установка выполняется следующим образом:

1. Монтаж профилей скелета на пол или потолок. Рамка может быть направленного плана, потолочной или вертикальной. Шаг рамки 60 см.;
2. Рама из гипсокартона или листов гипсового волокна собирается вдоль всех стен;
3. Несущей профиль вставлен внутри конструкции. Все профили отмечены маркиром. Очень важно, чтобы конструкция не была жестко закреплена к стене – иначе она не будет изолировать помещение от вибраций и звукоизоляция стены будет не достаточно эффективной;
4. Профили изолированы резиновыми прокладками или изоляцией демпферной ленты;
5. Зазор между профилями и стенами должен составлять 5-6 миллиметров;
6. Зазор усиливается и промазывается герметиком;
7. Рама заполнена наполнителем-изолятором (минеральная вата). Минеральную вату при при работах по звукоизоляции стены в квартире следует укладывать максимально плотно. Если этот принцип нарушен, структура может превратиться в звукопроводящее устройство;
8. Полиуретановая пена может использоваться для заполнения профилей, которые также будут выступать в качестве шумо – звукопоглотителя;
9. Рама закрывается гипсокартоном. Гипсокартон может быть уложена в два слоя, но в этом случае слои должны быть смещены относительно друг друга;
10. Слои гипсокартона желательно устанавливать на клей, что также снижает возможный уровень шума;
11. Стены выравниваются шпаклевкой, далее клеятся звукоизолирующие обои или производится окрашивание.

Как монтируется звукоизоляция стены в квартире своими руками и какие материалы лучше использовать, смотрите наш видео обзор:

Звукоизоляция с применением звукоизоляционных панелей для стен

В мероприятиях звукоизоляции можно использовать современные звуконепроницаемые панели. Такие панели прикреплены к стенам или потолку специальными защищенными узлами. Звукоизоляционные панели обладают отличными характеристиками поглощения шума. Настенные панели монтируются следующим образом:

1. Стекловолокно устанавливают по всей длине стены;
2. Соединения герметизированы силиконовым герметиком;
3. Панели прикреплены к стене на антивибрационном дюбеле, гипсокартон прикреплен с помощью самонарезающимися винтами.

Дополнительная опция по усилению звукоизоляции заключается в следующем – после заделки трещин в стенах даже больших толщин, лучше использовать звукоизолирующие обои. Обычно это изолятор рулонного типа, приклеивается к стене в качестве грунтовки перед наклейкой декоративных обоев. Толщина прокладочного слоя составляет 5 миллиметров. В квартирах распространена звукоизоляция панелями зипс, у них есть готовые решения.

Другие популярные методы звукоизоляции

Вы также можете выполнять шумоизоляцию стен комнаты с минеральной ватой, каменной ватой или целлюлозно-волокнистой изоляцией. Материалы хорошо справляются с поглощением шума из-за их волокнистой структуры.

ВАЖНО! При выполнении звукоизоляционных работ собственными руками настоятельно не рекомендуется использовать листы пенопласта – он создает не нужный парниковый эффект и работает как утеплитель.

Звукоизоляция потолка в квартире

Работа по звукоизоляции потолка в основном аналогична работе, выполняемой звукоизоляции для стен. Еще раз настоятельно рекомендуем не использовать профили, прикрепленные к потолку.

ВАЖНО! В случае крепления подвески непосредственно к потолку эффект шумоизоляции не защитит от вибраций вдоль монолитных поверхностей бетонных перекрытий.

Звукоизоляция потолка в квартире требует использовать специальные потолочные подвески или смонтировать каркас деревянных балок скрепленных с ними профилей с шагом 60 см., затем закрыть слоями гипсокартона.

Для этого по обеим сторонам комнаты необходимо монтировать металлические уголки с крыльями около 8 сантиметров на высоте около 7 – 10 сантиметров от потолка. На углах закрепляем деревянный брус. Под брус устанавливаем резиновые прокладки. Затем вы должны прикрепить потолочный профиль. Расстояние между профилями составляет 60 см.

Лучшая шумоизоляция потолка своими руками. Все нюансы и весь процесс смотрим на видео:

Резиновые прокладки лучше располагать под лучами. Вы можете купить готовые изделия или сделать их своими руками. Профили укладываются на деревянные стержни с шагом около 60 см. Профиля должны крепиться очень мягко, так как при работе с деревянными брусками они могут пойти изгибами.

Конструкция решетки является предпочтительной. Опять же, как и для звукоизоляции стен, вы должны блокировать пустоты и полости минеральной ватой, далее зарывая их листами гипсокартона (или гипсоволокна). Лучшую шумоизоляцию обеспечат два слоя материала. Затем вы должны выполнить затирку потолка шпаклевкой и окрасить в нужный цвет. Как всегда советуем оклеить звукоизолирующие обои, которые дополнительно усилят шумоизоляцию потолка.

Звукоизоляция под натяжным потолком в квартире

Очень часто в современных комнатах установлен натяжной потолок. Звукоизоляция под подвесным потолком гораздо проще, чем при традиционном методе с усилением рамы на потолочных конструкциях.

Чтобы установить шумоизоляцию для натяжного потолка, необходимо закрепить минеральную вату в пластинах специальными дюбелями. Затем собирается обычный натяжной потолок. Такие конструкции не связаны с типовым потолком бетонных плит через профили, поэтому звук просто не может распространяться!

Потолочный потолок относится к так называемым двухуровневым структурам. Существует два способа борьбы с натяжным потолком:

• гарпунная система;
• клиновая система.

Первый – очень простой и удобный способ, который не требует специальных навыков. Монтаж стопорных гарпунов происходит на стадии производства, поэтому очень важно очень точно измерить размер комнаты. Необходимо заказать немного меньше, чем фактическая площадь комнаты.

Метод клина осуществляется только наемными профессиональными работниками. Однако этот метод универсален из-за отсутствия гарпуна. Точно удерживаемые размеры пленок не нужно соблюдать. Его можно многократно вытягивать, отрезая ненужные кусочки.

Как выполняется звукоизоляция под – пошаговый метод показан в видео обзоре:

Звукоизоляция пола

Для работы с звукоизоляцией полов используется специальная стяжка. Стяжку выполняют по специальному вибрационному материалу, который выполняет функцию изоляции шума. Итак, для пола вам понадобится специальная стяжка. В качестве материала для прослойки можно выбрать минеральную вату.

Порядок работы:

1. удаление существующего покрытия;
2. чистка полов;
3. ремонт углублений, выравнивание;
4. монтаж стойких вибрационных прокладок по краям стен выше уровня стяжки;
5. монтаж маяков;
6. укладка изоляционного материала вдоль маяков;
7. фиксация звукоизолирующего материала;
8. приготовление песчано-цементной стяжки (опять же, это три к одному) – она должна быть не слишком влажной, почти полусухой, без выхода воды на поверхность;
9. заполняя звуконепроницаемый соединитель толщиной около дюйма;
10. прокладка армирующей сетки;
11. укладывая звукоизолирующий раствор той же толщины, что и в предыдущем случае;
12. выравнивание поверхности с уровнем, удаление маяков и вытирание поверхности;
13. накладывая декоративный слой на напольное покрытие.

Работы по звукоизоляции комнаты являются частью звукоизоляционных работ всей квартиры. Чтобы улучшить шумоизоляцию в вашем помещении, необходимо выполнить тот же набор работ звукоизоляции во всех комнатах квартиры – коридорах, кухнях, ванных комнатах, туалетах и т. д.

Звукоизоляционные работы больше не являются роскошью. В нашем мире, где постоянный фон шума действует как разрушительный ураган, вызывающий большой дискомфорт, соблюдение приемлемого уровня шума является важным фактором сохранения психического и физического здоровья людей.

Как правильно сделать звукоизоляцию пола, чтобы шумоизоляция была безупречной смотрим видео процесса монтажа материалом Термозвукоизол (ТЗИ).

Шумоизоляция любого здания так или иначе сводится к обеспечению оптимальной звукоизоляции объединенных в нем помещений. Чтобы добиться наилучшего результата, нужно подойти к вопросу комплексно.

Зависимость звукоизоляции от природы шумов

Прежде чем приступить к звукоизоляции помещения, следует установить источники образования и распространения шума в здании.
Шум может иметь ударную, воздушную, а также структурную природу. При этом часто нельзя выделить источник шума, который будет первостепенным при планировании звукоизоляции. Это создает определенные трудности.
Когда производится звукоизоляция помещения от низкочастотного шума, следует учитывать, что он может свободно проникать через препятствия. Избыточный воздушный шум является причиной неблагоприятной акустической обстановки. В этом случае при организации звукоизоляция помещения ориентируются на индекс изоляции воздушного шума Rw.

Особенности звукоизоляции квартиры

При звукоизоляции квартиры жилые помещения ограждают от специфичных шумов. К примеру, в доме может функционировать лифт. Имеет особенности и звукоизоляция квартир в панельных многоэтажных домах. Важно и то, где именно располагается жилище. Если вблизи имеется оживленная дорога, вокзал, аэропорт, морской порт – в этом случае также типовой звукоизоляцией квартиры не обойтись.

Учитываем фактор соседей при выполнении звукоизоляции

При звукоизоляции большое значение имеет, какие соседи живут рядом. Отдельная категория – это старые дома, обычно хрущевки. Чаще всего пол в них паркетный. В этом случае нужно при выполнении звукоизоляции особое внимание уделить потолку. Благодаря этому звуки шагов соседей сверху перестанут быть слышимыми.
Также усиленная звукоизоляция требуется в том случае, когда соседи ведут себя шумно. Для грамотной организации звукоизоляции квартиры в таком случае важно тщательно подобрать материалы.

Какие лучше использовать материалы для звукоизоляции квартиры?

Именно от того, какие именно использованы материалы, и зависит, насколько удачно выполнена звукоизоляция квартиры. В таком вопросе лучше не экономить, ведь речь идет о комфорте. Мы рекомендуем использовать при звукоизоляции квартиры качественные и хорошо зарекомендовавшие себя решения, например такие, как продукты F-KONIK.

Важные факторы при звукоизоляции дома

При выполнении звукоизоляции дома следует отталкиваться от того, из какого он возведен материала.
У деревянных домов наиболее низкая звукоизоляция, поэтому нужно тщательно подойти к ее проектированию и монтажу.
Кирпичные дома, наоборот, изначально неплохо ограждают жилище от шумов. Однако в них также необходимо повысить звукоизоляцию.
В домах блочного типа часто имеются так называемые неплотности, что нужно учитывать при выполнении их звукоизоляции.
Лучше позаботиться о звукоизоляции на стадии проектирования дома, а не после его возведения – такой вариант эффективней и экономичней.

Нюансы звукоизоляции комнат

Выполняя звукоизоляцию комнат в квартире или доме, особое внимание следует уделить спальням и детским, ведь максимальная тишина нужна именно здесь.
Важно при выполнении звукоизоляции комнат соблюдать строгую последовательность. Начинать нужно со стен, далее перейти к потолку и на завершающем этапе – полу.
Для наиболее эффективной звукоизоляции комнат необходимо также уделить внимание окнам, дверям, инженерным системам и коммуникациям.
Лучше всего совместить звукоизоляцию комнат с капитальным ремонтом. Это обеспечит наибольший акустический комфорт. Если это невозможно, даже косметические меры позволят улучить звукоизоляцию комнат.

Эффективность звукоизоляции ограждающих конструкций

Если дополнить звукоизоляцию помещений защитой от шума ограждающих конструкций, то общая результативность процедур многократно возрастет. Особенно актуально такая сдвоенная звукоизоляция, когда имеются низкочастотные шумы (63, 125 или 250 Гц).

Межкомнатная изоляция стен в деревянном доме. Устройство звукоизоляции стен в деревянном доме

Преимущества дома из дерева перед каменными строениями привлекает к таким постройкам все больше желающих. Экологически чистый, теплый и уютный дом, долго сохраняющий тепло, является показателем утонченного вкуса и определенного достатка его хозяина. Кроме этого, деревянный дом не электризуется, и в нем практически не собирается пыль. Однако для комфортного проживания всегда нужна звукоизоляция.

Для чего нужна звукоизоляция?

Наряду с массой достоинств, дерево является отличным проводником звука, и строение из него имеет много резонансных частот, на которых звучание усиливается в несколько раз. Это свойство изделий из дерева используют при создании музыкальных инструментов, изготовлении специальных резонансных панелей для концертных залов.

Однако в построенном деревянном доме огромное количество усиленных резонансом звуков, да и тех, что просто передаются через стены без усиления, доставят немало неприятностей хозяевам, желающим отдохнуть в тишине. Именно поэтому при строительстве деревянных домов обязательно учитывают необходимость проведения звукоизоляции с применением современных материалов.

Следует учитывать, что по принципу осуществления выделяют два основных вида звукоизоляции:

• звукоизоляция – это осуществление ряда мер по снижению проникновения звуков снаружи в жилое помещение;
• звукопоглощение – проведение мер по снижению прохождения звуков из помещения наружу.

Планируя шумоизоляционные мероприятия, следует учесть и допустимые требования к уровню шума. В частности, для жилых помещений установлен максимальный дневной уровень в 40 ДБ, а днем 30 ДБ. Измерить этот уровень можно с помощью специальных приборов – шумомеров. Повышение уровня звуков (шума) выше этих пределов значительно снижает комфортность пребывания в помещении, а уровень в 120 ДБ является уже опасным для органов слуха.

Уточняя факторы, влияющие на уровень шума в помещении, следует учесть, что:

• шепот создает уровень звука в 20 ДБ;
• тихая речь – 40 ДБ;
• шум от проезжающего автомобиля – около 80 ДБ;
• музыкальный плеер – в среднем около 90-100 ДБ;
• фейерверки и петарды – до 130 ДБ.

Разновидности шумов

До планирования мер по проведению шумоизоляции следует учесть основные источники шумов и виды шумов, от которых необходимо защитить внутренние помещения деревянного дома. Внешние шумы можно разделить на несколько видов.

Акустические

Это звуки, распространяющиеся по воздуху и представляющие собой акустические волны. Источниками таких шумов могут быть как разговоры соседей, так и работающая аудиоаппаратура (проигрыватели, магнитофоны, усилители, магнитолы, ТВ), звуки от работы двигателей машин, голоса животных.

Ударные

Эта разновидность звуков передается довольно хорошо и далеко непосредственно твердыми телами, к которым применяется ударное или вибрационное воздействие. К таким источникам относятся, например, перфораторы, удары молотка, топот ходящих людей, звук от падающих на пол предметов, звук двигающегося по рельсам железнодорожного состава.

Комбинированные шумы

Это наличие шумов как акустических, так и ударных. Например, тот же перфоратор создает два вида шума. При воздействии насадки на поверхность создаются частые удары, а от работы двигателя перфоратора – акустический шум.

Таким образом, при проведении шумоизоляции необходимо учитывать, какие именно источники шума находятся рядом, и от какого именно вида шума необходимо изолировать помещение. Кроме этого, следует учитывать и интенсивность звука (его громкость).

Виды шумоизоляции и ее установка

Прежде всего, для эффективной шумоизоляции необходимо устранить звуковые мостики в помещении, которые возникают в местах соединения деревянных деталей и балок. Через эти мостики очень эффективно передаются звуки, кроме этого, в этих местах возникают дополнительные резонансные частоты, на которых усиливается звук.

При проведении звукоизоляции помещений применяют различные материалы и составы, такие как прошивные маты, готовые плиты из различного материала, рулонную звукоизоляцию, жидкие составы, наносящиеся методом напыления.

Использование того или иного материала зависит от типа конструкции стен, пола и потолков помещения. Так, при каркасном исполнении необходимо заполнять внутреннюю часть стены специальными звукоизоляционными материалами, и в этом случае стена состоит из трех частей (двух наружных покрытый и внутреннего звукоизоляционного).

• В случае ограниченной толщины между наружными частями стены в качестве звуко- и теплоизолятора применяют вспененный полиэтилен или полиуретан.

• Для уменьшения звукопередачи между деревянными частями дома применяют звукоизоляторы из стекловаты и других материалов. Их располагают между балками и лагами, устраняя непосредственный контакт деревянных частей строения. А также для снижения уровня звукопередачи и вибрации балки обматывают специальным строительным войлоком, а под пол размещают полипропиленовую или пробковую подложку. Производятся такие работы еще при строительстве дома, так как позже выполнить их будет уже затруднительно.

• Очень простым, но очень эффективным является настил полов в местах упора на звукоизоляторы без жесткого крепления к основе. Таким образом, получается «плавающий пол», не соединенный с остальной конструкцией. При этом обеспечивается весьма качественная звукоизоляция. И также используется вариант крепления полов на демпферных опорных пружинах или скобах, что требует применения специальных пружин (скоб), рассчитанных на большую нагрузку. При этом нагрузка рассчитывается исходя из общего веса пола с мебелью плюс вес нескольких человек (в зависимости от площади помещения).

• Для получения дополнительной межэтажной шумо- и теплоизоляции между потолком и полом следующего этажа засыпают чаще всего керамзитовую крошку. Она легкая, но при этом отлично выполняет свои функции. Иногда засыпают и песок, но при этом необходимо значительно увеличивать общую прочность конструкции, учитывая, что общий вес строения увеличится, использовать более крепкие материалы для потолка. С целью уменьшения общего веса в песок добавляют листья или сухие опилки.

Можно начинать звукоизоляцию и своими руками, постепенно применяя те или иные способы.

В частности, начинать следует с тщательного заделывания всех щелей, через которые проходит звук, специальной мастикой или шпаклевкой. Пустоты, сделанные для установки электрических выключателей, заполняются монтажной пеной. Герметизируют входы водопроводных и газовых труб в дом с помощью эластичных герметиков.

При осуществлении межкомнатной звукоизоляции шумоизоляционные материалы располагают в пустотах стеновых перегородок. Часто звукоизоляция объединяется с теплоизоляцией путем применения теплоизолирующих материалов, облицованных гипсокартоном.

В целом шумоизоляция стен в деревянном доме требует комплексного подхода с устранением всех возможных проводников звука в помещении. При этом учитывают и расположение воздуховодов, которые, особенно выполненные из дерева, являются отличным проводников звуков как внутри помещения между комнатами от соседей, так и снаружи – в помещение.

Пробковая звукоизоляция известна давно, она использовалась при строительстве различных домов и зданий. Например, на побережье Черного моря в Гагре (прежнее название Гагры) специально для отдыха членов царской семьи был построен небольшой замок, в котором во всех стенах и дверях с целью повышения эффективности звукоизоляции проложены плиты из пробки. Таким образом, звуки снаружи практически не проникают в комнаты этого строения.

В настоящее время также применяют панели из пробкового дерева для отделки помещений. Такие панели, кроме отличного внешнего вида, успешно выполняют функцию звукоизоляции. Звукоизоляционные мембраны из пробкового дерева применяют не только при отделке домов, но и при строительстве профессиональных студий звукозаписи, где качественная звукоизоляция помещения, где проходит запись звука, имеет важнейшее значение для получения высококачественного звучания.

А также звукоизоляция деревянного строения может быть выполнена с применением современных специальных жидких клеевых составов. При этом качество звукоизоляции находится на довольно высоком уровне.

Очень часто для осуществления звукоизоляции применяют пенопласт, полиуретан и другие материалы, которые довольно успешно поглощают звуковую волну, не подвержены коррозии и очень долговечны.

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель – индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика – по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории “шум от соседей сверху”, причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 “Защита от шума” . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием – не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП, устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве “элитного” монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума – показателем уровня приведенного ударного шума под перекрытием – дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых – никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую “топольную” машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. “плавающего пола”, либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от “недостающих” до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет “тютелька в тютельку” добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. “звуковых мостиков”, наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя .

Вы можете также посмотреть инструкцию по монтажу звукоизоляционого пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: “Я не так богат, чтобы оплачивать покой моего соседа снизу”.

Вторая опасность – что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего – это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт , которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровен ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например – Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро , которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий “снизу” в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями – кафе, ресторанами или магазинами – возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП , позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные – Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума пр котром сосдеи сверху действительно перестают писать жалобы на заведение составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

• наличие виброподвесов;
• отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку “Вибростек-М”).

Для решения более “скромных” акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через “третьи” стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Казалось бы, жизнь в собственном деревянном доме или коттедже из SIP-панелей исключает воздействие шума, исходящего от соседей, детских площадок и автопарковок, к которому так привыкли жители многоквартирных домов. Однако зачастую место городского шума заменяет шум автотрассы, близлежащего железнодорожного пути или промышленного предприятия, расположенного в паре километров от коттеджного поселка. Кроме того, посторонний шум создают град, дождь и порывистый ветер. Звуки природы, мешающие нормальному сну, особенно слышны на верхнем этаже, мансардной крыше и чердаке.

Как сделать шумоизоляцию в деревянном доме?

Работы по шумоизоляции частного дома рекомендуется проводить параллельно возведению стен и перегородок, монтажу теплоизоляции. Для деревянного дома подойдут только композитные материалы, которые не содержат в своем составе горючих полимеров и других пожароопасных синтетических добавок.

Звукоизоляционные материалы

Мы уже писали о современных материалах для звукоизоляции дома в одной из предыдущих статей. Сегодня на строительном рынке представлено около десятка инновационных продуктов для максимальной защиты от шума. Строительные материалы, совмещающие звуко- и теплоизоляционные свойства, производят компании «МаксФорте», «Корда», «СофтБорд», «КНАУФ», «Техниколь», «Парок» и другие производители из России и Европы. Изделия поставляются в виде рулонов, лент, минеральных плит и гибких матов.

Виды шума

Шум, распространяемый в помещении, можно классифицировать по способу передачи звуковых волн.

• Воздушный шум — передается по воздуху и не имеет физической связи с ограждающими конструкциями. С ним легко справляется самая простая шумоизоляция деревянного дома (шум автомобилей и поездов за окном, звуки телевизора в гостиной, шум воды в душевой).
• Ударный шум — создается при физическом контакте объекта и поверхности. Распространяется по телу поверхности и прилегающим строительным конструкциям (бег ребенка на верхнем этаже дома, стук дождя по крыше, опускание тяжелых спортивных снарядов на пол или раму, приваренную к полу).
• Структурный шум — создается при вхождении объекта в саму конструкцию. Этот вид шума способен преодолевать максимальные расстояния в рамках жилого дома (забивание гвоздей в пол молотком, сверление отверстий в стене перфоратором).

Кроме того, шум, как и любой другой звук, можно группировать по частотному спектру:

• Низкий — его хорошо слышат пожилые, но плохо — дети (гудение дальних поездов, фон промышленных предприятий, вибрация телефона на столе).
• Средний — его хорошо слышит большинство людей (разговор людей в доме, просмотр телепередачи, работа стиральной машины).
• Высокий — его хорошо слышат дети, плохо — пожилые (писк при работе электроники, игра на скрипке, заточка ножей).

Шумоизоляция стен, пола и потолка

Шумоизоляция стен в деревянном доме — важная, но недостаточная процедура. Большинство ударных и структурных шумов передаются от одного конструктивного элемента дома к другому, что позволяет посторонним звукам просачиваться сквозь полы, потолки, скрытые перегородки и панели. Поэтому вопрос шумоизоляции должен решаться комплексно, затрагивая все вертикальные и горизонтальные плоскости дома.

Несущие стены

При обустройстве шумоизоляции несущих стен деревянного коттеджа изнутри необходимо отдавать предпочтение материалам малой толщины. К ним можно отнести натуральную пробку и вспененный полиэтилен. Выбрав толстый изолятор вы потеряете полезную площадь дома и сознательно уменьшите размеры комнат.

При малобюджетном строительстве можно использовать такие проверенные материалы, как минеральную или каменную вату, а также пенопласт, однако придется пожертвовать метражом — данные материалы имеют большую толщину. Золотая середина — монтаж гипспокартона. Строительный лист имеет среднюю толщину и стоит относительно недорого.

Перед началом шумоизоляции несущих стен внутри дома необходимо провести их тщательный осмотр для выявления трещин, сколов, люфтов и щелей. Все обнаруженные изъяны требуется устранить. Если вы устраиваете шумопоглотители в уже построенном доме, необходимо демонтировать розетки, а в их отверстия посетить пенопласт или стекловолокно, создавая тем самым локальную блокаду для звуковых волн. Входы любых трубопроводов в помещении необходимо заделать эластичными герметиками.

Для крепления звукоизоляции инсталлируются специальные деревянные профильные конструкции или их аналоги из оцинкованного металла. Такие обрешетки крепят вертикально к полу и потолку, не закрепляя их на стенах, иначе крепеж может стать проводником для звука. Изоляционные материалы плотно укладываются в области между профилями. После монтажа звукоизоляции поверх обрешетки устанавливают плиты из качественного гипсокартона, швы и места крепления шпаклюют. На этом черновая отделка стен со звукоизоляцией завершается.

Внутренние перегородки

Тонкая древесины, из которой выполнены внутренние перегородки дома — хороший проводник не только теплого воздуха, но и звуковых волн. Поэтому без качественного изолятора хозяева дома будут слышать даже самые тихие скрипы дверей и бег кошки или собаки, находясь при этом в другой части дома.

Для уменьшения уровня шума следует обшить перегородки гипсокартоном с двух сторон или установить трехслойную конструкцию из внешних листовых материалов вроде ДСП и ДВП, а также внутреннего звукоизоляционного слоя. Можно смастерить самодельные перегородки, используя различные шумопоглощающие материалы, например, плиты из вулканического изверженного базальта, или использовать готовую продукцию с обрешеткой.

Пол

При выборе напольной шумоизоляции следует отдать предпочтение тем материалам, которые поглощают не только воздушные шумы, но и защищают от ударных звуков. Для этого необходимо рассмотреть структуру материала — если она плотная, значит, детский бег на втором этаже не будет слышен гостям на первом. Кроме того, важно учесть возможность монтажа теплых полов . Не каждый звукопоглощающий материал можно нагревать.

Для шумоизоляции пола дома подойдут современные материалы — плотные виды минеральной и стекловаты, пенопласт. Отдельно стоит отметить вспененный полистирол (EPS) — насыпной или плиточный материал, который зарекомендовал себя для «плавающих» полов. Максимальный эффект шумоизоляции при этом достигается благодаря слабому прилеганию вспененного полистирола к конструктивным элементам дома.

Относительной популярностью при звукоизоляции пола в деревянном доме пользуется измельченное и термически обработанное вулканическое стекло — вспученный перлит. В зависимости от размера фракции его насыпная плотность может составлять от 40 до 500 кг на кубометр, что позволяет подобрать материал для разных этажей здания.

Перекрытия

Чуть ниже пола спального этажа и напольного покрытия чердака следует избегать возникновения «звуковых мостиков». Это небольшие канальцы, образующиеся при соприкосновении деревянных элементов. Их появление нежелательно, так как благодаря «звуковым мостикам» волны легко передаются по конструктивным элементам здания из одной точки дома в другую. Поэтому требуется расположить демпфирующие материалы между балками перекрытий и лагами пола. При этом не требуется крепить лаги к балками. Между лагами необходимо плотно уложить шумопоглощающие материалы. Сверху лаги можно покрыть тонким слоем вспененного полиэтилена.

Потолок

Для шумоизоляции потолка в деревянном доме используют специальные прокладки, которые кладут между пересекающимися конструктивными элементами. Изделия поглощают вибрации и снижают уровень ударного шума. Собирать потолок нужно таким образом, чтобы установленные лаги образовали решетку. Решетчатая структура увеличивает жесткость, что, в свою очередь, положительно влияет на уровень шумопоглощения. Помимо прочего межэтажные конструкции засыпают песком и керамзитом. Засыпку можно производить только на полиэтиленовую пленку, положенную поверх мембран «Тексаунд», панелей «Изотекс» и других подобных материалов.

Шумоизоляция дома из СИП-панелей

Способы шумоизоляции СИП-дома практически не отличаются от методов шумовой защиты деревянных зданий. Так как плиты OSB имеют малый вес, основная задача владельца коттеджа — увеличить массу и сопротивляемость материалов звуковым волнам. С помощью традиционного гипсокартона (ГКЛ и ГВЛ) индекс шумоизоляции RW в доме из СИП-панелей можно поднять до Европейских норм. Популярным и зарекомендовавшим себя материалом среди владельцев SIP-домов являются звукопоглощающие плиты «Акустик Баттс» от компании Rockwoll.

Плиты изготовлены из безопасной каменной ваты и могут быть смонтированы для поглощения шума в каркасных перегородках, несущих стенах, подвесных потолках и полах по лагам. Кроме того, для снижения уровня громкости посторонних шумов рекомендуется использовать декоративные и технические пробковые покрытия.

Нужно ли проводить шумоизоляцию окон и дверей?

Окна и двери — самые уязвимые места, которые хорошо пропускают звук в дома из СИП-панелей. Устанавливать оконные и дверные блоки в проемы собранного домокомплекта необходимо в соответствии с ГОСТ. Проблема проникновения уличного шума решается звукоизоляцией дверных и оконных проемов, а также установкой многослойных входных дверей и стеклопакетов.

Металлические двери с толщиной полотна от 70-90 мм реализует фабрики Guardian, Torex, Termo и другие производители. Пробковый лист, изолон и экструдированный пенополистирол, уложенные в 3–7 слоев между стальными листами, надежно защищают дом не только от проникновения шума, но и от обледенения.

При выборе шумоизолирующих стелкопакетов нужно уделить внимание типу стекла. Рекомендуется монтировать окна из пленочного или ламинированного триплекса с промежуточными слоями из PVB (поливинилбутираля) или ЭВА (этилвинцилацетата).

Качественная шумоизоляция частного дома состоит в том, чтобы значительно уменьшить количество и силу шума, проникающего с улицы. Данное мероприятие способствует созданию в коттедже максимально удобной, комфортной для проживания атмосферы. Понятно, что к звукоизоляции каждого дома необходим индивидуальный подход, ведь выбор материалов и технологии их использования напрямую зависит от особенностей строения, типа обрабатываемой поверхности и, естественно, от требований владельцев коттеджа. Однако если говорить в общем, то весь процесс шумоизоляции частного дома сводится к созданию дополнительной звукозащиты различных частей конструкции, и ниже мы поговорим об этом более подробно.

Звукоизоляция несущих стен в доме

Ключевая особенность несущих стен заключается в том, что они «по умолчанию» хорошо задерживают идущие с улицы звуки, но часто этого бывает недостаточно. Например, если дом построен из обычного красного кирпича, его способности останавливать шумы для создания внутри строения по-настоящему уютной и тихой обстановки будет маловато. И чтобы добиться качественной звукоизоляции несущих стен, специалисты советуют прибегнуть к созданию многослойной конструкции. Состоит она из двух слоев кирпича, между которыми имеется воздушная прослойка. Это один из наиболее эффективных способов шумоизоляции, который применяется еще на этапе капитального строительства.

Между слоями кирпича монтируют слой изолятора, который не только препятствует попаданию в дом посторонних звуков, но и способствует сохранению в нем тепла.

Шумоизоляция перегородок

Потребность в шумоизоляции перегородок возникает в том случае, если стены внутри дома возведены из брусьев и смонтированы на металлическом профиле. Если в качестве стройматериала для сооружения перегородок использовался бетон либо кирпич, дополнительная их звукоизоляция не нужна.

Для звукоизоляции перегородок лучше воспользоваться звукоизоляционными панелями, которые сегодня можно купить в каждом специализированном магазине. Конечно, такие конструкции увеличат нагрузку на межкомнатную перегородку, но при этом они превратятся в непреодолимый барьер для шума и станут надежной преградой для акустических волн.

Шумоизоляция перекрытий в частном доме

Если коттедж состоит из нескольких этажей, профессионалы советуют дополнительно изолировать полы. Это мероприятие во многом аналогично шумоизоляции несущих стен. Отличное решение проблем лишних шумов – качественная стяжка пола на верхнем этаже и сооружение подвесного потолка (многослойной конструкции) на нижнем.

Звукоизоляция дверей и окон

Непосредственное влияние на звукоизоляционные характеристики дверей и окон оказывает качество стеклопакетов и правильность их установки. Однако для того, чтобы достичь максимального эффекта, не помешает дополнительная обработка дверных и оконных проемов. Для этого зачастую используют классические звукоизоляторы – любой волокнистый материал, хорошо поглощающий звуковые волны. Выполнять шумоизоляцию окон и дверей необходимо на этапе монтажа данных частей сооружения, ведь после завершения установки сделать это будет невозможно.

Материалы для шумоизоляции домов

На современном рынке представлен широкий ассортимент материалов, используемых для качественной шумоизоляции частных домов. Выбор того или иного из них, как уже говорилось выше, зависит от многих факторов, в частности, и от характерных особенностей каждого изолятора.

Звукоизоляционные материалы делятся на две категории:

• звукоотражатели;
• звукопоглотители.

Если есть необходимость в защите дома от попадания в него звуков музыки и прочих воздушных шумов, целесообразно применять звукоотражающие изоляторы. Но для большей надежности специалисты советуют сочетать два вида изоляторов и монтировать их в соответствии с требованиями технологии. Это хоть и незначительно уменьшит полезную площадь помещения, зато поспособствует созданию в нем комфортной для проживания обстановки.

Применение звукоизоляционных панелей

Как показывает практика, звукоизоляционные панели – материал, который используется для дополнительной звукозащиты частного дома чаще всего. Они не только являются надежной преградой для посторонних звуков, но и придают строению дополнительную привлекательность.

Преимущества звукоизоляционных панелей:

• оригинальный внешний вид;
• отличные звукопоглощающие свойства;
• абсолютная безопасность для здоровья людей.

Вывод

Благодаря правильному выбору материалов и грамотному их монтажу вы сможете превратить свой дом в настоящее царство неги и спокойствия, ведь качественная шумоизоляция частного дома способствует полноценному отдыху и спокойному сну каждого члена вашей семьи!

Рекомендуем также

Звукоизоляция стен | Как сделать звукоизоляцию стены

Звукоизоляция стен: Q&A

Как спроектировать звукоизоляционные стены с нуля

Ключевым моментом является умение звукоизолировать стену. Цель звукоизоляции коммерческих стен – придать стене дополнительную плотность и отсоединить каркасную конструкцию. Это будет препятствовать способности стены передавать звуковые волны, передаваемые конструкцией, и, таким образом, создавать звукоизоляционные стены. Ключевым компонентом сборки является укладка нашей звукоизоляционной мембраны dB-Bloc предпочтительным способом отключения от стены.

Как правильно установить звукоизоляцию существующих стен

Около 95% наших клиентов начинают с уже готовой стены. Мы даем им указание выровнять стену звукоизоляционной мембраной, называемой dB-Bloc, затем принудительно отсоединить сборку с помощью системы каналов шляпки, а затем нанести новый слой гипсокартона толщиной 5/8 дюйма. Обработка может разрушить до 90% звука, пытаясь уйти через звукоизоляцию стен.

Как измерить выход звука через обычную стену

Шумомеры можно приобрести в Интернете.Просто проверьте уровни шума в комнате A, затем в комнате B и измерьте разницу в уровнях звука. Если вы затем решите реализовать свой коммерческий проект звукоизоляции стен, выровняйте одну сторону готовой поверхности с помощью системы наслоения dB-Bloc, представленной на нашем веб-сайте.

Что такое обходные пути?

Обходные дорожки – это пути, по которым шум мешает звукоизоляции стен. Эти пути могут быть воздушными или несущимися по конструкции. Воздушные пути включают любые вырезы на вашей поверхности (двери, окна, выпускные панели, вентиляционные отверстия подачи / возврата и т. Д.).Проходящие через конструкции пути включают общие точки соприкосновения, такие как балки, стойки или цементные плиты, которые соединяют комнаты вместе. При звукоизоляции стены эти обходные пути в совокупности снизят ваши общие ценности. Важно научиться правильно звукоизолировать стену, чтобы свести к минимуму эти обходные пути.

Что такое винил массовой загрузки?

Винил с массовой загрузкой – это ультратонкая сверхплотная звукоизоляционная мембрана, которая уложена за гипсокартоном, чтобы помочь уменьшить шум, который проходит через обычные поверхности.Наша торговая марка этого продукта для звукоизоляции стен – dB-Bloc.

Как лучше всего блокировать шум через общую стену?

Целью успешной обработки общей стены является разрушение структурных точек соединения между двумя комнатами и выравнивание сборки с большей плотностью. Это вызывает коллапс передаваемых звуковых волн и создает звуконепроницаемую стену. Плотность препятствует вибрации, так же, как если бы вы положили ладонь на камертон, а отключение заставляет вибрации исчезать.Плотность представляет собой винил с массовой загрузкой, называемый dB-Bloc. Отключение создается набором шляпных каналов, прикрепленных к стене. Этот звукоизолирующий стеновой комплект может быть легко применен к существующим поверхностям стен.

Почему изоляция ватином как звукоизоляция – это миф и почему она не обеспечивает звукоизоляцию вашей стены

Изоляция ватином – это старая школа, и ее не следует рассматривать как изоляционную защиту от утечки звука. Этот материал обеспечивает тепловую защиту от одной комнаты к другой, но позволяет звуковым волнам проходить сквозь нее.Помните, что основной причиной распространенного шума от стен является рама, соединяющая комнаты. Отсоединение каркаса и облицовка всей поверхности стены с помощью dB-Bloc приводит к уменьшению шума.

Чем винил с массовой нагрузкой превосходит предварительно спроектированный гипсокартон

Цель любых обычных усилий по звукоизоляции стен состоит в том, чтобы препятствовать способности стены воспринимать вибрации, добавляя плотности ее поверхности. Это похоже на то, как если бы вы положили руку на бокал для вина, так что он не может проводить звук после того, как вы проведете кончиком пальца по его вершине.Предварительно спроектированный гипсокартон имеет встроенную плотность, и да, он помогает ослабить передаваемые звуковые волны. Лучше всего отделить гипсокартон от плотности, разместив воздушный зазор между двумя материалами. Для большей части существующих общих стен и модернизированной отделки вам потребуется прикрепить винил с массовой загрузкой к стене, затем к системе каналов, а затем к стандартному гипсокартону 5/8 дюйма. Подобно многослойной одежде в холодную погоду, вы захотите наложить плотный слой в сборке в виде предварительно спроектированного гипсокартона.

Почему так важно отключать стену и как это делать

Представьте, что отсоединение стены похоже на перерезание веревки, натянутой между двумя банками. Большинство стен построено из единого каркаса, который соединяет две комнаты вместе. Добавив систему каналов к готовой стене, а затем добавив поверх нее новый гипсокартон, вы создали разрыв в точках соединения. Вы заставляете звуковые волны разрушаться внутри вашей стены, вместо того, чтобы позволить им пройти. Ваш чистый результат – звуконепроницаемая стена.

Почему массивная виниловая пленка снижает шумоподавление

Добавление плотности к общему стенному блоку приведет к разрушению способности стены воспринимать и проводить резонанс. Это похоже на то, как если бы вы положили ладонь на лицевую сторону барабана или струны гитары. Предотвращая вибрацию этих объектов, вы убиваете их способность проводить звуковую волну. То же самое касается звукоизоляции стены. Добавляя плотность загруженного винила к общей поверхности стены, вы вызываете схлопывание передаваемого звука.(См. DB-Bloc.)

Действительно ли это лечение работает?

Ответ – да, но в какой степени. Успех вашего лечения зависит от того, какая часть вашей энергии уже проходит через другие среды, которые не будут устранены при наслоении dB-Bloc . Следует обратить внимание на различные пути передачи энергии через структуру или по воздуху, которые звуковые волны могут использовать для обхода вашей многослойной обработки. Результаты будут отличаться для каждого приложения.

Звукоизоляция стены | Как сделать звукоизоляцию стен – изоляция MLV из Китая

Звукоизоляция стены или звукоизоляция стены становится проблемой для все большего количества проектов, поскольку появление высококачественных звуковых систем и домашних кинотеатров произвело революцию в строительной среде.Если раньше отелям, мотелям, жилым домам, квартирам и квартирам приходилось иметь дело с изоляцией соседей, нам приходилось иметь дело с громкими фильмами из соседнего дома, даже если звук шел только от хорошего телевизора.

Принимая во внимание потребность в звукоизоляции стены сегодня, важно пересмотреть исходный стандарт стены класса акустической передачи (STC) 34 и начать рассматривать возможность увеличения потерь передачи на 20 дБ до 30 дБ или более для обеспечения высокого качества жизни. среда.

На протяжении многих лет использовалось множество технологий для улучшения звукоизоляции стен или звукоизоляции существующих стен в жилых и коммерческих зданиях.Многие из этих методов звукоизоляции стен требуют необычных или сложных строительных технологий, и установщик может быть не в состоянии точно следовать этим методам. С развитием технологии на , как звукоизолировать стены , появляется все больше и больше новых материалов, технология строительства зданий особой формы может быть восстановлена ​​до стандартного уровня STC для конструкции с одинарными деревянными или стальными каркасами.

Два экономичных материала для звукоизоляции внутренних стен

Массовый винил (MLV) – это звуконепроницаемое стеновое покрытие из материала , обладающее высокой плотностью и хорошей гибкостью.Эти функции важны для снижения шума и вибрации. Где часто используется MLV?

Звукоизоляция внутренних стен
Звукоизоляция механического помещения
Звукоизоляция потолков
Звукоизоляция пола
Звукоизоляция Канал и труба HVAC
Звукоизоляция стен
Звукоизоляция офисных перегородок
Резиновые звукоизоляционные стены
Звукоизоляция гипсокартона

MgO и виниловая композитная плита с массовой загрузкой

MgO Звукоизоляционная стеновая изоляция Плита изготовлена ​​из смеси оксида магния (MgO), неорганических минералов, связующих веществ и композитов из волокнистой сетки.Щелкните здесь, чтобы узнать подробнее о звукоизоляционных плитах MgO.

Как звукоизолировать существующие стены

Звукоизоляция стены в вашем доме после того, как строительство уже завершено, может быть проблемой. Это будет довольно сложный процесс, несмотря ни на что, но мы предложим вам наименее сложные шаги по звукоизоляции существующих стен.

Продукты и инструменты, которые вам понадобятся

Что вам понадобится:

1. Wall Blokker Pro
   • Это наш винил на основе этиленвинилацетата с массовой загрузкой 1 фунт / фут со слоем хлопкового холста.Это лучший вариант для перекрытия существующего гипсокартона, поскольку он отделяет два жестких слоя друг от друга. Звук на самом деле распространяется быстрее через твердые материалы, поэтому, если звук не может даже перейти от первого слоя гипсокартона к следующему, у вас будет довольно звукоизоляционная стена.
2. Акустический герметик
   • Вы будете использовать его, чтобы заделать новый гипсокартон, чтобы убедиться, что нет никаких зазоров, которые могли бы вызвать звуковое примыкание.
3. Резак для коробок
   • Стену Blokker Pro можно легко разрезать с помощью резака для коробок.
4. Гипсокартон
5. Пистолет для гвоздя / скоб
   • Просто используйте его, чтобы прикрепить материал к существующей стене.
6. Виниловая лента для швов
   • Запечатайте швы между каждым листом Wall Blokker Pro.

Обнаружение утечек звука

Прежде чем начинать такой проект, знаете ли вы, откуда исходит звук? Если это стена с окном, выходящая на улицу, вы можете начать с простой звукоизоляции окна, а если это не сработает, вам следует поработать со стеной.Однако, если вы испытываете передачу шума между соседними комнатами, сделайте звукоизоляцию принимающей стороны стены. Поэтому, если вы разделяете стену с тем, кто слишком громко смотрит телевизор, обработайте свою сторону стены звукоизолирующими материалами.

Кроме того, проверьте поврежденную стену на предмет зазоров и трещин. Если вы их заметите, заклейте их акустическим герметиком, и, если вы слышите меньше шума, это может быть все, что вам нужно сделать. Мы всегда предлагаем сделать это в первую очередь, потому что зазор в 1% в стене может пропускать 50% шума, потому что звук будет идти по пути наименьшего сопротивления.Последний метод, который стоит попробовать перед началом этого проекта, – это получить машину белого шума. К ним очень легко привыкнуть, и они помогают скрыть / замаскировать любые мешающие шумы, которые вы слышите в течение дня.

Шаг за шагом звукоизоляционные стены

Если ни одно из приведенных выше предложений не помогло вам, то официально пора приступить к звукоизоляции существующих стен.

Шаг 1: Wall Blokker Pro будет поставляться в рулоне шириной 4 фута и длиной 25 футов и будет весить 100 фунтов. Разрежьте рулон на листы высотой с вашу стену, чтобы не тащить за собой очень тяжелый рулон, пока его подвешивают.Попросите друга держать лист на стене, пока вы с помощью гвоздя или скобозаборника прикрепите Wall Blokker Pro к стене.

Шаг 2. После того, как вы покрыли стены материалом Wall Blokker Pro, заклейте швы между частями лентой MLV.

Шаг 3: Теперь, используя акустический герметик и листы гипсокартона, пора покрыть Wall Blokker Pro гипсокартоном. Здесь также важно убедиться, что все щели заделаны акустическим герметиком.

Это самый простой и наименее беспорядочный способ звукоизоляции существующих стен в вашем доме.Для тех из вас, кто готов строить стены практически с нуля, прочтите статью «Как сделать стену звукоизоляцией».

Звукоизоляция существующей Windows

Выше мы упомянули звукоизоляцию только ваших окон, чтобы начать работу, если окажется, что звук просачивается сквозь них. Вместо того, чтобы звукоизолировать всю существующую стену и окна, вы можете начать с окон и посмотреть, удовлетворены ли вы этими результатами.

Звукоизоляционные шторы фактически блокируют звук, тогда как звуковые шторы других типов работают только для поглощения звука.Есть несколько способов выяснить, предназначены ли звуковые завесы для звукоизоляции или звукопоглощения:

1. Они сделаны из материала, соответствующего стандарту STC? Если да, то это звуконепроницаемые шторы.
2. Они сделаны из толстой тяжелой ткани? Если да, то это звукопоглощающие шторы.

Рейтинг STC показывает, сколько звука может блокировать определенный материал или стеновая сборка. Подобно тому, как Wall Blokker Pro работает для стен, звукоизоляционные шторы обеспечивают ваши окна дополнительным STC.

Звукоизоляция существующих стен

Итак, когда дело доходит до звукоизоляции существующих стен, это потребует некоторых усилий, но в конце концов оно того стоит. Пока есть кому помочь, это не так сложно, как вы думаете.

Как звукоизолировать стену в вашем доме

Фактическая звукоизоляция существующей стены

Мы все еще это делаем? Хорошо, пришло время игры. Сделаем звукоизоляцию этой стены. У нас есть 3 варианта для вас и 1 вариант для тех из вас, кто отчаянно нуждается в улучшении без строительства.

Вариант А (зеленый клей + гипсокартон 5/8 “):

1. Зеленый клей + новый слой 5/8 “гипсокартона – лучший способ звукоизоляции стены без удаления существующего гипсокартона.
2. Уложите новый гипсокартон на ровную поверхность и нанесите на его поверхность зеленый клей в виде шариков с помощью стандартного пистолета для герметика. Узор не имеет значения. Просто возьмите его повсюду, оставив по краю пространство 3 дюйма. Двух тюбиков зеленого клея хватит примерно на 32 квадратных фута покрытия (один лист гипсокартона).
3. Осторожно повесьте новый гипсокартон, обязательно устанавливая его так, чтобы швы не совпадали с вашим первым слоем гипсокартона.Оставьте зазор 1/8 дюйма сверху и снизу гипсокартона. Закройте периметр и все отверстия акустическим герметиком.

Ожидаемый рейтинг STC: низкий 50 с

Вариант B (винил с массовой загрузкой):

1. Удалите существующий гипсокартон. Винил с массовой загрузкой следует прикреплять непосредственно к стойкам стены. Винил с массовой загрузкой наиболее эффективен, когда он может гнуться, так как свободно висит между шпильками.
2. Прикрепите винил с массовой загрузкой, прибив его непосредственно к шпилькам.Мы настоятельно рекомендуем вам взять MLV шириной 48 дюймов для звукоизоляции стен. Экономит много времени (стойки 24 дюйма OC или 16 дюймов OC). Закройте все швы и края акустическим герметиком.
3. Установите новый слой гипсокартона 5/8 “сверху.

Ожидаемый рейтинг STC: высокий 40 с

Вариант C (RSIC-1 + гипсокартон 5/8 “):

1. Удалите существующий гипсокартон. Изолирующие зажимы RSIC-1 должны быть установлены на шпильках с зазором между зажимами не более 48 дюймов. Можно установить зажимы RSIC-1, не снимая существующий гипсокартон, но свяжитесь с нами, если вы хотите это сделать.

2. Защелкните канал для шляп 25 g (от местного поставщика гипсокартона) и затем повесьте гипсокартон, оставив зазор 1/8 дюйма по всему периметру (поместите гипсокартон на прокладки, когда будете прикреплять к зажимам). Заделайте периметр с акустическим герметиком.

3. ОЧЕНЬ ВАЖНО, гипсокартон не касается конструкции стен, так как зажимы RSIC-1 изолируют гипсокартон от конструкции здания.

Ожидаемый рейтинг STC: середина 50-х

Эта дополнительная опция, которую мы упомянули (2-дюймовые панели BlocknZorbe):

1. Хорошо, хорошо. Мы вас слышали! Вам нужно что-то, что легко сделать своими руками и которое можно взять с собой, если вы находитесь в квартире или другом арендованном помещении.

2. Если у вас есть воздушный звук (телевизор, люди разговаривают, но НЕ шаги), вы можете полностью закрыть стену 2-дюймовой версией BlocknZorbe, чтобы увеличить уровень шума, который она блокирует.

3. Начните с заделки любых воздушных зазоров акустическим герметиком, а затем прикрутите панели BlocknZorbe к стене со 100% покрытием.Швы смешаются друг с другом, и это будет похоже на одну большую стену. И теперь вы не слышите, как ваш сосед кричит в телевизор!

Мы собираемся упомянуть еще одну вещь, не потому, что мы думаем, что это хорошо, а потому, что это повсюду в Интернете. Звукоизоляционные шторы продолжают упоминаться как эффективный барьер для стен. Основная проблема звуконепроницаемых занавесей заключается в том, что их очень сложно правильно закрыть, чтобы устранить воздушные зазоры. Но вы можете снизить уровень шума на пару децибел (20-30% шума), если возьмете действительно тяжелую звукоизоляционную занавеску и повесите ее на слабое место (дверь или окно).Просто повесьте шторы, как обычные шторы, чтобы блокировать небольшой шум, исходящий из неприятного окна или дверного проема. Это не решит вашу проблему, но немного поможет.

Звукоизоляция внешних стен

Я строю дуплекс прямо рядом с автострадой в Гонолулу. Dupex будет примерно в 30 футах от автострады с 8 полосами движения (ближайшее окно находится примерно в 30 футах от первой полосы движения). Как видите, я ОЧЕНЬ близко к автостраде. Я взял устройство для считывания децибел и измерил шум, который составил 75-80 дБ (частота А) в ближайшей точке в довольно загруженный день движения (автомобили движутся с нормальной скоростью по автостраде).Когда проезжают большие грузовики, я получаю 82-88 дБ. Непослушный райдер Harley может поднять показатель дБ до 100 дБ. Когда трафик замедляется до ползания (например, 8 часов в день), он, конечно, становится намного тише.

В первую очередь я рассмотрел окна. Я довольно много исследовал на этом форуме вопрос о звукоизоляции окон, и это было очень информативно! Я узнал, что окна с двойным остеклением так же эффективны (и, как правило, дешевле), чем окна с тройным остеклением, при условии, что между ними имеется достаточное расстояние и хотя бы одно остекление представляет собой толстое многослойное стекло.Но не следует ли учитывать, что вы, возможно, тратите слишком много денег на чрезмерную инженерию своего окна, потому что звук также может проникать через стены и потолки? Нет смысла иметь окно с рейтингом 50 STC, если ваши стены рассчитаны только на 45 STC, верно?

Я провел в Интернете небольшое исследование STC, и оно в основном не принесло результатов. Кто-нибудь знает о сайте, который предлагает рейтинги STC по разным видам строительства? Например, каков будет рейтинг STC для стены 2 x 4 с изоляцией и лепниной? Или как насчет стены 2 x 6 с изоляцией и сайдингом из цементных плит? Или такая же стена без утеплителя? И, может быть, та же самая стена с 5/8 дюймовым камнем или, может быть, двумя слоями камня на 1/2 дюйма? Хорошо, это было бы мелочью, если бы был сайт, который сломал бы все эти цифры, но все было бы лучше, чем то, что я нашел.

В настоящее время я склоняюсь к тому, чтобы использовать этот метод строительства для всех наружных стен:

– Стены 2 x 6 с деревянными шпильками

– Стандартные изоляционные плиты R-13, плотно уложенные в полости стен

– Цементная облицовка снаружи

– Два листа стандартного гипсокартона ½ дюйма на внутренней стороне

Другой вариант:

– стены 2 x 6 с деревянными каркасами

– изоляция с выдуванием цилен

– штукатурка снаружи

– один лист стандартного гипсокартона 5/8 “

Звукоизоляционные качества ацилена (или другой выдувной изоляции) вызывают сомнения.Я читал, что этот тип изоляции вместе со стандартными войлоками из стекловолокна практически не снижает шума более низкой частоты (например, автомобильного движения). Я даже не уверен, обеспечивает ли он какие-либо звукоизоляционные качества, как предлагали некоторые сайты, но я предполагаю, что должна быть некоторая буферизация в высокочастотных диапазонах.

Ициленовый вариант значительно дороже стандартных ватков. Стоит ли обновление или улучшения не будет? Я понимаю, что одним из преимуществ ицилена является то, что он помогает заполнить все зазоры и щели на розетках и переключателях.Но я полагаю, что смогу исправить это большим количеством конопаток в этих областях.

Мой подрядчик сказал мне, что фасадная штукатурка поможет снизить уровень шума. Если предположить, что материала больше (1/2 дюйма фанеры + 1/2 дюйма DensGlass + базовое покрытие + штукатурка VS. отдельная панель указанного сайдинга из цементной плиты), вариант штукатурки должен уменьшить передачу шума в дом. Но кто-нибудь знает сколько? Было бы лучше просто пойти с двумя слоями камня ½ дюйма против одного слоя камня 5/8 дюйма внутри?

Я читал, что использование двух слоев ½-дюймового камня и зеленого клея между ними может повторить оценку STC для очень дорогого гипсокартона QuietRock.Кто-нибудь может это подтвердить? Два слоя по 5/8 дюйма – это просто перебор?

Кроме того, у меня будет сосед в моем дуплексе (который я планирую сдавать в аренду, а не продавать), и я не хочу слышать их и не хочу, чтобы они слышали меня. Я планирую использовать стену 2 x 6, изоляционные войлоки R13 и два слоя ½ “гипсокартона (зеленый клей между листами) на ОБЕИХ сторонах (всего четыре слоя ½” гипсокартона). Будет ли это создать очень хороший STC? Достаточно, чтобы мой сосед не мог слышать мою громкую систему домашнего кинотеатра? Мне нужно расшатывать шпильки, чтобы действительно снизить шум? Имейте в виду, что площадь пола здесь очень важна Â город позволяет мне построить столько внутреннего пространства для моего участка, включая стены.Поэтому я должен быть очень осторожен с толщиной моих стен. По сути, я ищу лучший рейтинг STC с наименьшей занимаемой площадью стены. На самом деле это справедливо и для наружных стен, потому что город считает следы от внешних стен также как площадь пола (что я считаю смешным, потому что это подавляет энергоэффективный дизайн, который обычно включает более толстые, хорошо изолированные стены).

Я был слишком одержим этим способом, но мне не хотелось строить этот дом, и я был недоволен шумом автострады после того, как переехал туда.Боюсь, что я либо переборщу со звукоизоляцией своего дома и раздуваю свой бюджет, ЛИБО не сделаю достаточно и застряну в шумном доме на долгое время. Спасибо всем, кто дошел до моего поста !!!

Звукоизоляция внешних стен | Внешние акустические панели

10 марта 2017 г.

Звукоизоляция внешних стен | Внешние акустические панели | Гибкие мобильные звуковые панели

Наши звукоизоляционные внешние стены представляют собой спроектированную систему, предназначенную для значительного снижения уровня внешнего шума.Наружные акустические панели обычно используются на открытом воздухе для контроля промышленного / механического шума, шума HVAC, транспортного шума и других мешающих шумов, производимых чиллерами, оборудованием для обработки воздуха, вентиляторами, трансформаторами, компрессорами и т. Д.

Наши внешние звукоизоляционные панели специально разработаны и изготовлены из экологически прочной композитной конструкции, которая поглощает звуковую энергию и блокирует неприятный шум. У нас есть проверенный опыт для предоставления практичных, экономичных и надежных решений.

Мы можем предоставить решения по снижению шума, как стандартные, так и специально разработанные для снижения шума в любой среде.

Применения для систем звукоизоляции наружных стен

Шум от винтового чиллера с воздушным охлаждением для установки вне помещений
Наружные звукопоглощающие панели градирни
Подстанция и трансформатор
Барьерная стена для ОВК
Холодильные агрегаты для центра обработки данных
Пылесборник, нагнетатель и компрессор
Промышленное и торговое механическое оборудование
Любой внешний источник шума

Снижение шума на открытом воздухе – внешние акустические панели

Потеря слуха, вызванная шумом, может быть результатом однократного воздействия разрушительного громкого шума или продолжающегося воздействия громкой среды.В большинстве случаев у рабочих есть средства защиты органов слуха, а у окружающих – нет. Шумовое загрязнение может повлиять на офисы в центре города, строящиеся коммерческие помещения, промышленные объекты, и это вызывает особую озабоченность в жилых районах.

Звукоизоляция наружных стен для систем отопления, вентиляции и кондиционирования воздуха для звукоизоляции трансформатора

Внешние акустические панели могут быть выполнены в том же цвете, что и окружающие области, для получения более эстетичного решения. Звукоизоляция внешней стены снизит нежелательный шум до приемлемого уровня и может быть использована для улучшения неприятного вида.Коммунальные предприятия с наружными электрическими подстанциями с трансформаторами, шумоподавляющими снаружи, генераторами или насосами, обнаруживают, что системы, рассчитанные на использование вне помещений, очень хорошо работают как с точки зрения снижения шума, так и с точки зрения совместимости с жилыми помещениями. В большинстве районов действуют строгие правила соблюдения норм шума. Внешние звуковые панели особенно хорошо подходят для обеспечения соответствия нормам защиты органов слуха и уровня комфорта. Вы можете найти применение для звукоизоляции наружных стен в торговых центрах, школах, местах отдыха на открытом воздухе и в парках.

3 ноября 2017 г.

Система звукоизоляции тонких стен QuietPanel

обзор

Система звукоизоляции тонких стен QuietPanel была разработана для модернизации существующих стен для вечеринок с очень ограниченным пространством, чтобы уменьшить передачу звука и шума от соседей. Его можно наносить как на кладку, так и на стены с карнизами, а также для уменьшения бокового шума в стенах.

описание.

Система звукоизоляции тонких стен QuietPanel была разработана для модернизации существующих стен для вечеринок с очень ограниченным пространством, чтобы уменьшить передачу звука и шум от шумных соседей.Его можно установить как на каменную кладку, так и на каркасные стены, и он подходит для уменьшения боковых сторон стен. Это проверенное решение для модернизации стен, не прошедших предварительные испытания Части E. Соответствует Части E Строительных норм. Сверхтонкая композиция означает потерю небольшого пространства в сочетании с высокими акустическими характеристиками. Акустическая стеновая система QuietPanel проста в установке и доступна со склада для быстрой доставки по всей стране. По причинам доставки минимальный заказ на поставку составляет 5 панелей.

Спецификация

Состав 15-миллиметровый шумоизоляционный слой, ламинированный на 12,5-миллиметровую негорючую звукоизоляционную акустическую панель высокой плотности.

Размер платы: 1,2 м x 1,2 м

Толщина : 2,75 см

Вес: 24,7 кг каждый

Часть E Требования: 43 дБ

QuietPanel Производительность: 44 дБ

Примечание.Эти панели производятся со звукоизоляцией, близкой к краям гипсокартона, а не так, как показано на фотографиях вырезанных панелей выше. Это нормально и не влияет на звукоизоляцию этих панелей.

Установка

Поскольку акустический гипсокартонный элемент этой звукоизоляции хрупкий, он может быть поврежден во время транспортировки. Любое повреждение можно отремонтировать после установки путем заполнения акустическим герметиком или для отверстий большего размера заполнителем отверстий типа Polyfilla, не влияя на звукоизоляционные свойства продукта.

Щелкните вкладку «Установка» выше, чтобы получить доступ к инструкциям по установке системы самостоятельно. Легко сделать самостоятельно, но для более квалифицированной установки мы можем предложить услуги по установке в вашей части Великобритании, поэтому свяжитесь с нами, чтобы узнать, есть ли у нас монтажники, которые работают в вашем регионе. Монтаж будет выполнен по самым высоким стандартам квалифицированными и опытными мастерами. Эти опытные установщики понимают важность абсолютно идеальной установки звукоизоляционных материалов и обладают специальными навыками, чтобы каждый раз обеспечивать правильную установку всех звукоизоляционных материалов.Поскольку они обладают опытом и квалификацией, они также могут предоставить высокоэффективные и экономичные услуги.

При самостоятельной установке продукта акустический герметик необходимо использовать по всему периметру, где продукт соприкасается со стенами, полом и потолком, чтобы обеспечить соответствие.

Обратите внимание: QuietPanel эффективно снижает нормальный уровень шума, который не должен быть слышен, например звук разговоров, радио и телевидения.Громкая музыка, громкий шум и шум низких частот будут слышны всегда, хотя его интенсивность будет уменьшена. Чтобы уменьшить громкий шум, низкие частоты или вибрацию, см. Нашу более толстую систему упругих стержней

.

Мы не несем ответственности за вес конструкции любого здания, а также за то, сможет ли оно выдержать вес любых продуктов или комбинации продуктов. Если вы обеспокоены, мы полагаем, что вы можете воспользоваться советом профессионала за свой счет. Возврат денежных средств в этих обстоятельствах не производится.
