Чем утеплить балкон?

Конец зимнего периода – самое время подумать о возможном ремонте или облагораживании своего жилья. Например, балкона. О видах работ мы рассказывали в одной из предыдущих статей. Теперь хотелось бы подробнее обсудить такое важное мероприятие как выбор теплоизоляции. Действительно, выбор и порядок цен разнообразен. У каждого варианта свои плюсы и минусы. Поговорим об этом подробнее.

Теплоизоляционные материалы отличаются по форме выпуска, цене и другим параметрам. Однако нужного результата можно достичь с любым утеплителем. Другой вопрос: насколько это будет дорого, долго и трудозатратно. С этими вопросами и постараемся разобраться. Рассмотрим популярные материалы: минеральную вату и пенополистирол (обычный и экструдированный).

Минеральная вата для утепления балкона

Материал производят из минерального сырья из недр земли и синтетического связующего. Минеральная вата имеет волокнистую структуру, отличается высокой прочностью и низкой теплопроводностью.

Выпускается в виде листов или рулонов. В качестве сырьевых материалов выступают расплавы горных пород.

Выделяют три типа минеральной ваты:

• Базальтовая – изготовленная из расплавов изверженных пород
• Шлаковая – изготовленная из расплава доменного шлака
• Стеклянная – изготовленная из расплава стекла

Во всех трёх случаях технология изготовления примерно одинакова. Сначала сырьё расплавляют в печи, из расплава выдувают тонкие волокна – это основа, из которой формируют листы или рулоны ваты с заданной плотностью и структурой.

Плюсы и минусы минваты для утепления балкона

Преимущества:

• Хороший теплоизолятор. Минвата обладает низкой теплопроводностью, а значит, не выпускает тепло.
• Пожаробезопасность. Не воспламеняется и не поддерживает горение.
• Экологичность. Не выделяет едкие вещества в процессе эксплуатации – можно использовать как внутри помещения, так и снаружи.
• Высокая паропроницаемость.
  Сохраняется циркуляция воздуха, материал «дышит».

Недостатки:

• Впитывает влагу. Нужна хорошая гидроизоляция и обработка водоотталкивающими составами, иначе при попадании влаги образуются «мостики холода» и минвата теряет теплоизоляционные свойства.
• Для обшивки нужно предварительно строить обрешётку.
• Для работы со стекловатой нужна плотная спецодежда и респиратор, чтобы избежать раздражения



Пенополистирол (пенопласт) для утепления балкона

Пенополистирол (или пенопласт) – разновидность пенопласта (в обиходе так и называется). Его получают следующим образом: гранулы стирола заполняют газом и растворяют в полимерной массе, затем при нагреве гранулы расширяются, заполняют собой блок-форму и плотно спекаются между собой.

Пенопласт выпускается только в виде плит различной толщины и плотности. Для утепления балкона достаточно толщины в 20-50 мм и плотности в диапазоне 15-35 кг/м

3. Всё зависит от температуры за окном, технологии утепления и насколько мы стеснены в пространстве.

Плюсы и минусы пенопласта для утепления балкона

Преимущества:

• Низкая теплопроводность. Даже ниже, чем у минваты. Это объясняется, что пенопласт имеет полностью изолированные объёмы воздуха внутри своей структуры.
• Простота монтажа. Плиты пенопласта более жесткие и легкие, не провисают под собственным весом, их удобно брать одной рукой, вырезать нужные формы.
• Влагостойкость. По сравнению с минеральной ватой почти не впитывает влагу.
• Габариты и плотность. При одной и той же теплопроводности толщина и вес пенопласта будет меньше, чем у минваты.

Недостатки:

• Горючесть. При горении плавится и выделяет едкий дым.
• Низкая паропроницаемость. У пенопласта этот показатель в 10 раз ниже, чем у минваты. То есть материал почти не пропускает воздух, создаётся эффект «термоса». Но с другой стороны может быть даже преимуществом. Всё зависит от технологии утепления, качества работ и наличия вентиляции.
• Экологичность. Раньше при производстве пенопласта использовался фреон, который при нагревании выделялся в окружающий воздух. Сейчас таких проблем нет, тем не менее по-прежнему не рекомендуется использовать ППС в больших количествах внутри дома в отсутствии хорошей вентиляции.



Экструдированный пенополистирол (экструзия) для утепления балкона



Состоит из того же вещества, что и «классический» ППС, но отличается технологией изготовления. Такие же гранулы полистирола смешивают со вспенивающим агентом при повышенной температуре и давлении и затем выдавливают из экструдера. Так получается более плотная равномерная закрытопористая структура. Низкий коэффициент теплопроводности до 0,034 Вт/м*С обеспечивает качественную теплозащиту даже при малой толщине. Нулевое водопоглощение не допустит сырости, развития грибка и плесени. Показатель паропроницаемости достаточный, чтобы и газообмен был достаточным, и излишняя влага не впитывалась в материал.

Плюсы и минусы экструзии для утепления балкона.

Основные преимущества и недостатки ЭППС аналогичны пенопласту. Однако за счёт своей структуры он обладает большей прочностью, а также водонепроницаем и устойчив к появлению плесени и грибков.

Производители также выпускают ЭППС со специальным пазом для стыка двух плит, чтобы исключить возникновения мостика холода.



Что же выбрать для утепления балкона?

Резюмируем все за и против обо всех материалах.

Минеральная вата – самый экологичный материал, прекрасно “дышит”, не горит и не выделяет едких газов. Но для утепления балкона может быть не самым лучшим вариантом: утеплять снаружи неудобно – нужно строить обрешётку или использовать плотные тяжёлые базальтовые плиты; при утеплении внутри “съест” много пространства, а также могут образоваться мостики холода на обрешетке и при плохой гидроизоляции.

Пенополистирол – легок, прочен, водонепроницаем, но при этом горюч и может быть токсичен (нужно тщательно выбирать). Зато при монтаже не требуется строительство дополнительных конструкций и специальной экипировки.

Экструдированный пенополистирол – еще лучше обычного: прочнее, плотнее, экологичнее, устойчив к внешним воздействиям. Обязательное требование при использовании внутри помещения – постоянная вентиляция.

Не затрагиваем подробно вопрос стоимости, потому что это субъективный фактор. Но на условной ценовой шкале материалы расположатся так: ЭППС>ППС=минвата.

Качественное утепление балкона и лоджии в Калуге

Утепление балкона отличный способ сделать из холодного склада, теплое и уютное помещение для отдыха или работы. На строительном рынке существует огромное многообразие теплоизоляционных материалов, которые помогут решить эту проблему.

Чем отличается балкон от лоджии

Между балконом и лоджией существует большая разница, хотя она и не всем очевидна. Их главное отличие, заключается в том, что лоджия является частью здания и не выступает за пределы фасада, а балкон контактирует с наружным воздухом с трёх сторон.

Утепляют как балкон, так и лоджию, но результат будет разный. Качественная теплоизоляция и правильно проведенные работы по утеплению лоджии, а также наличие источника тепла позволят создать теплое, жилое помещение, для круглогодичного использования. С балконом все иначе, отсутствие стен как таковых, утепленный балкон гораздо хуже сдерживает тепло. Комфортной температуры в балконном помещении можно достичь с помощью толстого слоя утеплителя, но это не всегда рационально, поскольку если балкон маленький, то свободного пространства может не остаться.

В любом случае, утепление балкона и лоджии начинается с остекления балкона или лоджии.

Подготовительные работы перед утеплением

Какой бы вы не выбрали материал, подготовка к процессу утепления выглядит одинаково:

• Снимаем со стен старую отделку: плитку, краску, штукатурку и т.д.
• Обработка мелких щелей антисептическими средствами от грибков и их шпаклевка;
• Крупные щели, находящиеся на стыке плит, необходимо расширить, обработать антисептиком и заполнить монтажной пеной.
• Покрыть стены, пол и потолок грунтовкой и дать ей высохнуть.

Обзор материалов для утепления балкона и лоджии

Прежде, чем приступить непосредственно к работам, необходимо определиться с материалом.

Минеральная вата

Это популярный и сравнительно не дорогой материал. Существует несколько видов минваты:

• Стекловата;
• Шлаковая вата;
• Каменная (базальтовая) вата.

Миниральная вата пожаробезопасна, устойчива к разному перепаду температур. Но есть и недостатки:

• большой вес;
• высокая влагопроницаемость и паропроницаемость;
• небольшой срок эксплуатации.

Чтобы утеплить балкон или лоджию минеральной ватой, необходимо начать с потолка и двигаться вниз. При работе с этим материалом, глаза необходимо защитить специальными очками, а органы дыхания – фильтрующей маской. Мы рекомендуем использовать утеплитель ROCKWOOL ЛАЙТ БАТТС СКАНДИК или ЛАЙТ БАТТС.

Этапы работ по утолению балкона минватой

• Стены, потолок и пол защищаем влагонепроницаемой мембраной, которая защитит утеплитель от воды, но пропустит излишний пар, что не даст собраться конденсату. Части мембраны соединятся скотчем.
• Поверх мембраны создается обрешетка. Крепятся бруски на расстоянии равной ширине материала. Между брусками укладывается минеральная вата.
• Следующий слой – пароизоляционная пленка, к примеру обычный полиэтилен. Хорошо соединяем стыки скотчем, чтобы влага не попала в утеплитель.
• Следующий этап – декоративная отделка стен.

Пенопласт

Это тоже достаточно популярный материал. Пенопласт имеет массу преимуществ:

• Небольшой вес;
• Длительный срок эксплуатации;
• Низкая стоимость;
• Отличные теплоизоляционные свойства;

К недостатком относятся

• легко воспламеняемый;
• большое выделение токсичных веществ, в случае возгорания или при высоких температурах;
• низкая шумоизоляция.

Для лоджий лучше выбрать пенопласт плотностью от 25-40 кг/м куб.

Утепление балкона или лоджии пенопластом изнутри можно выполнить двумя способами: клеевым или при помощи обрешетки.

Пеноплекс

Пеноплекс – усовершенствованный пенопласт с высокой плотностью и низкой проницаемостью пара, а значит с лучшими теплоизоляционными свойствами. Есть множество разновидностей данного материала, но для утепления балконов больше подходит «ПЕНОПЛЕКС КОМФОРТ».

Преимущества пеноплекса:

• Прочность;
• Срок эксплуатации – 50 лет;
• Не теряет своих свойств при намокании;
• Средняя ценовая категория.
• Легко режется.

Недостатки пеноплекса:

• Легко воспламеним;
• Трудно клеется из-за гладкости поверхности.

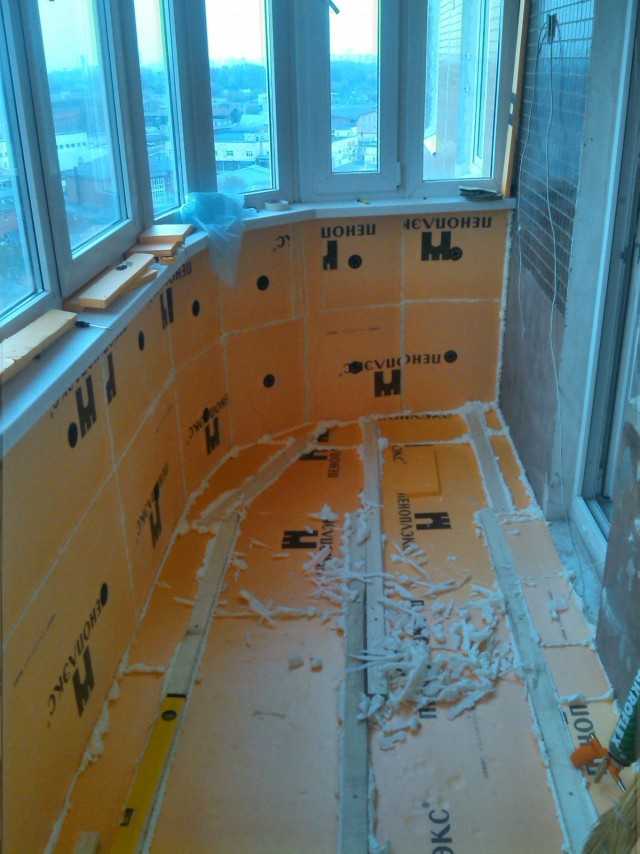

Как утеплить балкон пеноплексом

• Плиты пеноплекса приклеиваются к поверхности с помощью специального клея или монтажной пены на потолок, стены и пол.
• Если внешняя отделка будет тяжелой, то утеплитель лучше крепить специальными тарельчатыми дюбелями.
• Зазор между листами утеплителя должен составлять 1 см. Его необходимо заполнить монтажной пеной и проклеить металлизированным скотчем. При необходимости монтажа толстого слоя утеплителя, например, 10 см, есть смысл купить листы в два раза тоньше, по 5 см, и монтировать их с перехлестом.

Обогрев балкона или лоджии

Балкон или лоджия без источника тепла, не станут по-настоящему теплыми. Все работы по монтажу утеплителя, производимые ранее, были направлены на удержание тепла внутри и для защиты от проникновения холода снаружи.   По строительным нормам, центральное отопление на балкон и лоджию проводить нельзя, поскольку данные помещения не относятся к жилой площади. Существуют, конечно, варианты получить статус жилого помещения для балкона или лоджии, но это финансово затратно и требует много времени.

Отличным выходом из этой ситуации будет электрический обогреватель или теплые полы. Обогреватель лучше размещать возле стены, чтобы предотвратить запотевание окон. Системы теплый пол имеют множество видов, в зависимости от конструкционных особенностей: пленочный (инфракрасный), водяной, кабельный.

Как утеплить балкон и лоджию

Утеплением балкона и лоджии каждый человек может решить для себя задачу увеличения полезной площади квартиры или дома. Несколько квадратных метров квартиры, выходящих на улицу, могут превратиться в прекрасное рабочее место или приятное место отдыха. Кроме того, утепление балкона поможет создать более комфортный микроклимат в холодное время года в самой квартире, а также снизить расходы на обогрев и отопление.

Чем и как утеплять балкон? Известно, что тепловые потери происходят через ограждающие конструкции по всему периметру, поэтому утепление балкона или лоджии состоит из следующих этапов:

1. Установка стеклопакетов и качественное остекление;
2. Монтаж утеплителя по всему периметру балкона, на полу и потолке;
3. Герметизация всех стыков и щелей.

Остекление балконов и лоджий может быть на основе алюминиевых конструкций (Alutech, Provedal) или профилей ПВХ (KBE, Rehau, Veka). Алюминиевые конструкции достаточно легкие, чтобы их мог выдержать любой балкон, удобны и надежны в эксплуатации, однако алюминиевое остекление балконов считается «холодным». В этом случае остекления температура на балконе будет выше уличной лишь на 4-6 градусов. Алюминиевое остекление используется преимущественно для защиты от пыли, ветра, дождя и других атмосферных осадков.

Поэтому с точки зрения теплосбережения, более подходящим вариантом по соотношению цена/качество будет остекление лоджии или балкона профилем из поливинилхлорида, так как в рамках и створках ПВХ-систем, по всему периметру идут воздушные камеры, создающие теплоизоляционный слой, а кроме того данный способ остекления обеспечивает полную герметичность.

После проведения работ по остеклению необходимо герметизировать все щели и отверстия в ограждающих конструкциях, это можно сделать при помощи монтажной пены или герметиков. Если это действие выполнить правильно, полностью герметизировать все стыки и щели, тепло на балконе будет сохраняться. Если это действие выполнить неправильно, то есть дать возможность воздуху с улицы проникать на балкон, дальнейшее утепление балкона будет бессмысленно.

При утеплении стен, пола и потолка следует использовать современные теплоизоляционные материалы из пенополистирола или минеральной ваты (плиты или маты). Монтаж теплоизоляции следует производить в следующем порядке:

Утепление пола на балконе

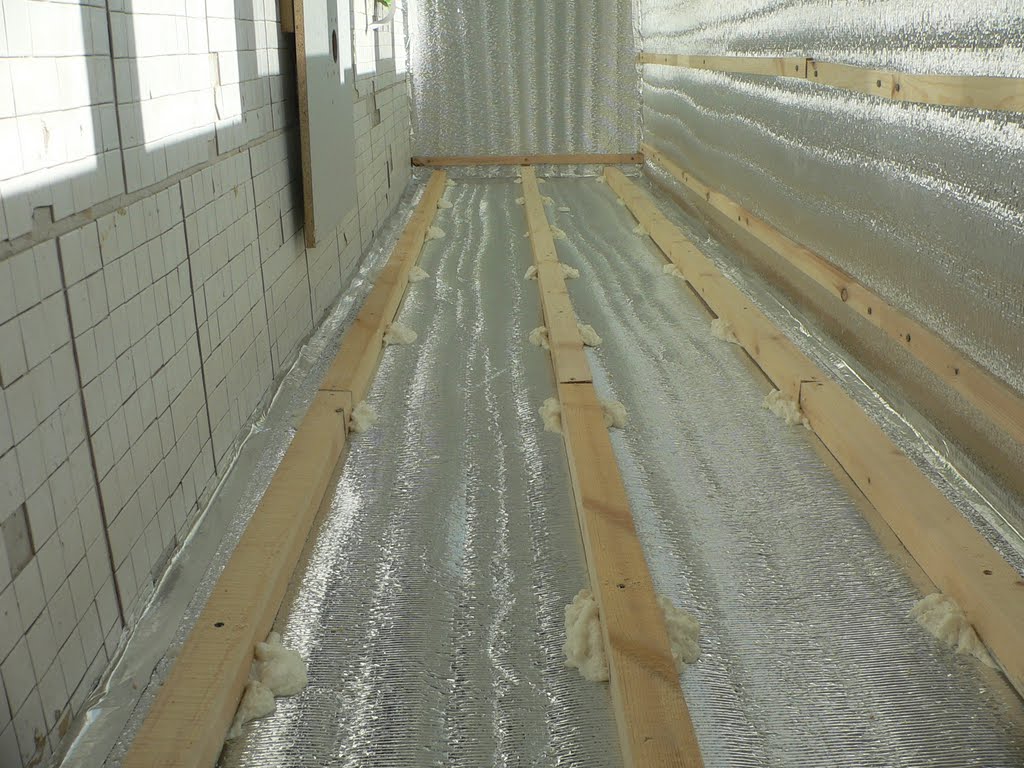

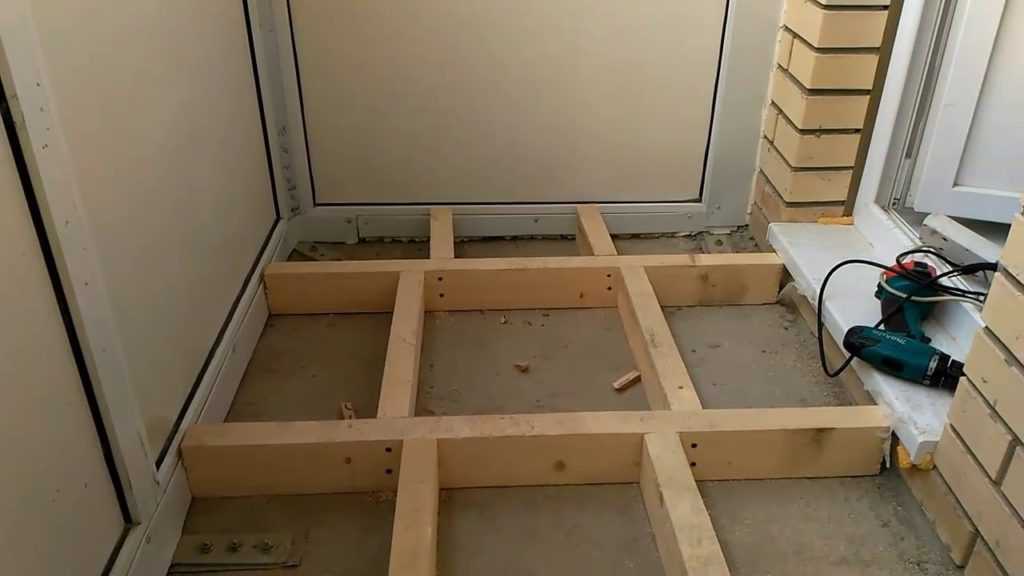

На очищенный от мусора и не имеющий значительных неровностей пол, монтируется каркас из деревянных лаг с шагом 500, 600 мм. Затем укладывается пароизоляционная пленка для защиты утеплителя от увлажнения парами, проникающими с балкона снизу. Пароизоляционная пленка крепится механически при помощи степлера или тонких гвоздей с перехлестом полотнищ в 50-100 мм. Места крепления нужно изолировать строительным скотчем. В качестве пароизоляции можно использовать современные двух- и трехслойные мембраны Изоспан В, Армитекс В.

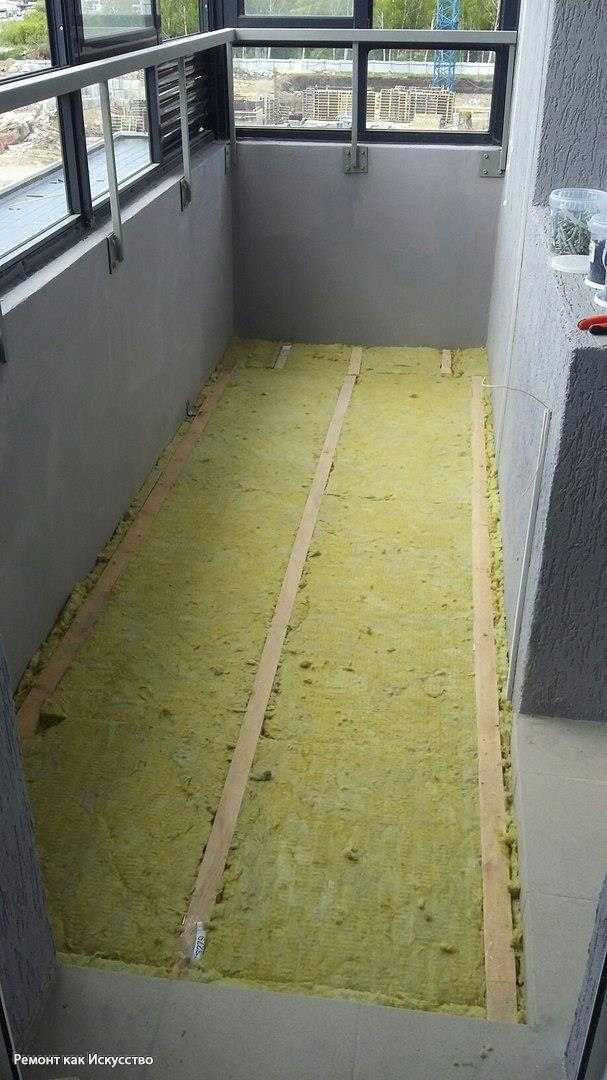

После этого, между лагами укладываются теплоизоляционные плиты из минеральной ваты (легких марок) Роквул Лайт Баттс, Технолайт, Роклайт, ЛАЙНРОК ЛАЙТ ЭФФЕКТ, ЛАЙНРОК ЛАЙТ ОПТИМАЛ, или из стекловаты Кнауф Термо Плита 037 (), ISOVER Классик, URSA GLASSWOOL. Либо плиты из пенопласта ПСБС-15 или экструдированного пенополистирола Экстрол, Пеноплэкс, Техноплэкс и т.п. Высота лаг должна устанавливаться исходя из толщины теплоизоляционного слоя (рекомендуемая толщина 50-100 мм). Возможна укладка плит в 2 слоя с перехлестом стыков. Сверху теплоизоляционный слой можно изолировать гидро- и пароизоляционной пленкой от возможного увлажнения со стороны помещения. После монтажа изоляционных материалов пол зашивают досками.

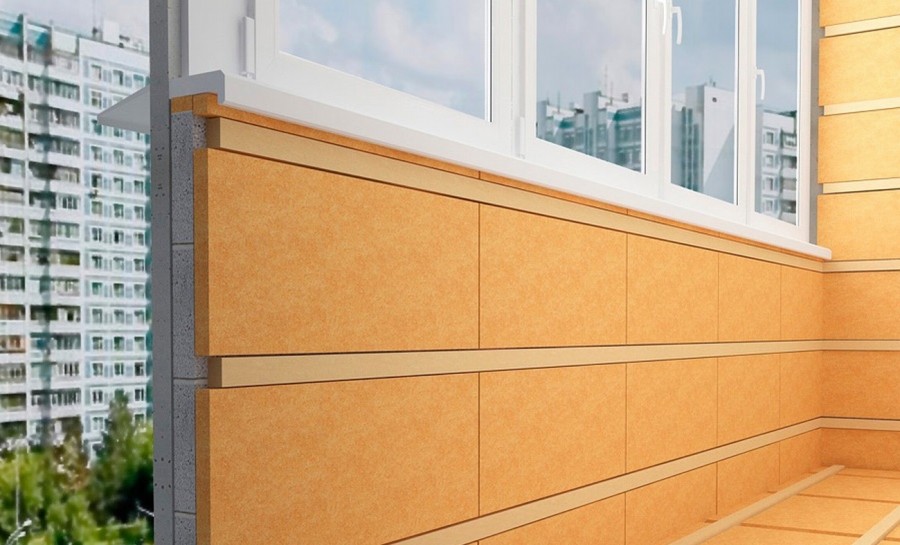

Утепление стен на балконе

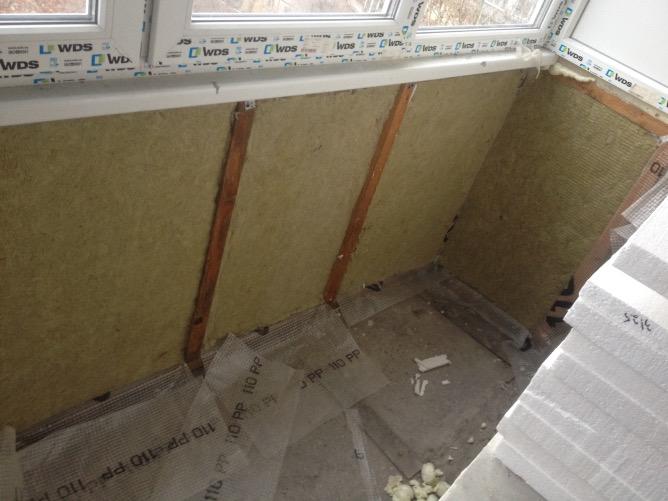

По боковым и внешней стенам балкона крепится каркас из алюминиевого профиля или из деревянных брусков (толщиной аналогичной толщине теплоизоляционного слоя – от 50 до 100 мм), в который враспор устанавливаются теплоизоляционные плиты из минеральной ваты или пенополистирола.

Поверх плит утеплителя следует смонтировать пароизоляционную пленку с перехлестом полотнищ и герметизацией швов и мест крепления при помощи скотча. Поверх пароизоляции крепится облицовка (влагостойкий гипсокартон, фанера, листы ДВП, ДСП) с последующей финишной декоративной отделкой.

Возможно крепление плит теплоизоляции из пенополистирола с помощью специальных тарельчатых дюбелей. В этом случае можно не использовать пароизоляционные пленки, а просто оштукатурить и окрасить поверхность утеплителя.

Утепление потолка на балконе

Утепление потолка также проводится с использованием плитных утеплителей (из минеральной или стекловаты, либо пенополистирола). Монтаж утеплителя также может производиться двумя способами:

•  установка в каркас, после этого закрытие облицовочными материалами;
• приклеивание к потолку при помощи клеящей мастики с последующим оштукатуриванием.

Завершающим этапом создания комфортных тепловых условий на балконе может стать установка на балконе электрообогревателя.
