Утепление арочных бескаркасных ангаров
Компания «Химтраст» подготовила руководство в помощь при составлении проектно-сметной документации и проведении теплоизоляционных работ арочных бескаркасных ангаров.
1. Общая информация
Поставка и хранение продукта
- Продукты «Химтраст» доступны на складах в Нижнекамске, Новосибирске, Иркутске, Екатеринбурге, Красноярске, Воронеже, Ярославле, Нижнем Новгороде, Москве, Санкт- Петербурге, Самаре и Уфе. Или у наших дилеров.
- Товары в оригинальной, герметичной упаковке с этикетками.
- Компоненты для ППУ — «Химтраст СКН» хранить при температуре от -40°С до +40°С в закрытых помещениях, избегать попадания солнечных лучей и осадков.
- Если упаковка продуктов не герметична, повреждена или истек срок годности, то их не использовать.
Окружающая среда
- Следовать инструкции, правилам техники безопасности и правилам по защите окружающей среды.
- Температурные условия для работы с пенополиуретаном варьируются от +20°С до +40°С. Это относится как к окружающей среде, так и к поверхности.
- Если температура — ниже +10°С, использовать зимние системы и работать с праймовочными слоями. Не наносить пенополиуретан, если температура поверхности ниже -5°С или выше +60°С.
- Не наносить пенополиуретан, если температура поверхности ниже -5°С или выше +60°С.
Как контролировать качество, работая в полевых условиях
- Вести журнал контроля качества, записывать все данные о погоде, температуре воздуха, поверхности, влажности, скорости ветра.
- Измерять толщину напыляемого материала, метраж напыления и количество продукта, которое ушло на покрытие поверхности.
2. Продукты и материалы для утепления арочных ангаров
Двухкомпонентная система для получения закрытоячеистых жестких пенополиуретанов.
3. Подготовка поверхности
Основные положения
- Мы рекомендуем вместе с заказчиком ремонта задокументировать состояние поверхности ангара или подвала до начала работ.
- Проверить герметизацию стыковых соединений и целостность поверхности ангара.
- Перед нанесением полиуретана почистить металлическую поверхность ангара, обезжирить и высушить.
- Применить чистку сжатым воздухом.
- Работать только в защитной маске, спецодежде, спецобуви и перчатках.
4. Нанесение компонентов
Пенополиуретан (ППУ) — «Химтраст СКН»
- ППУ состоит их двух частей: полиольного компонента А и изоционатного компонента Б.
- Бочки с компонентами А и Б прогреть до 28 – 30°С нагревательными поясами.
- После нагрева компонент А перемешивать лопастной мешалкой 30 минут при 500 – 1000 об/мин.
- Изоционатный компонент не перемешивать, если он хранится при температуре выше +15°С, если температура ниже, то компонент разогреть и прокатывать бочку горизонтально до гомогенного состояния содержимого.
- После того как компоненты подготовлены и смешаны, приступать к напылению ППУ.
- Нагреть компонент А, Б и шланги до определенной температуры рекомендованной заводом изготовителем. Эта информация содержится в ТИ, ТУ или на наклейках тары. Давление на установках высокого давления установить в диапазоне 90-130 бар в зависимости от вида компонента и условий работы.
- Оба компонента под давлением подавать в смесительный узел пистолета-распылителя. Под действием давления или сжатого воздуха они перемешиваются и в виде аэрозольного факела выходят на поверхность. Пену наносить на поверхность. Через несколько секунд пена увеличится в объеме.
- Напылить ППУ на поверхность стены в два слоя.
- Толщина одного слоя ППУ — не больше 25 миллиметров. Оптимальная толщина слоя рассчитывается исходя из климатических условий региона, в котором установлен ангар.
- Между нанесением слоев делать паузу по 1-10 минут, в зависимости от вида компонента.
- Убедиться, что пена застыла, температура поверхности пены снизилась до 50°С, и наносить следующий слой.
- Если температура воздуха или поверхности — от +10°С до +19°С сначала нанести праймовочный слой 2-3 миллиметра, подождать пока он станет эластичным и напылять основные слои пенополиуретана.
- Если температура — ниже +10°С, использовать зимние системы. Напылять ППУ на машинах, где есть обогрев шлангов. Нанести грунтовочный слой ППУ — 2-3 миллиметра. После отвердевания нанести слой ППУ не более 25 миллиметров за один проход.
Примечание: толщина слоя пенополиуретана рассчитывается исходя из климатических условий региона.
5. Окончание работы
- Поверхности содержать в чистоте до и после строительных работ, как и оборудование для напыления.
- Жидкости или пролившиеся материалы убрать.
- Мусор и химикаты утилизировать.

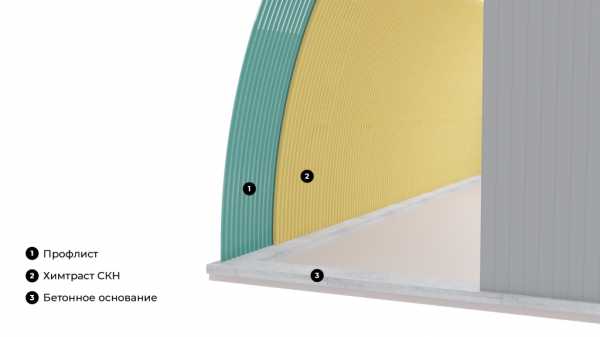

6. Схема теплоизоляции арочного ангара
Слои на рисунке
Профилированный лист
Химтраст СКН
Вконтакте
Одноклассники
Google+
Обсуждение
Please enable JavaScript to view the comments powered by Disqus.himtrust.ru
Утепление Бескаркасных Арочных Ангаров
Любые хозяйственные постройки, в том числе и ангары, нуждаются в качественном утеплении. Это становится особенно актуально, если в ангарах хранятся сельхоз продукты, техника или работают люди. На сегодняшний день существует 3 основных способа утепления бескаркасных ангаров:
- Напыление ППУ
- Монтаж рулонного фольгированного утеплителя «Тепофол» (вспененный полиэтилен)
- Утепление по принципу «сенвич» — двойная арка и минеральная вата посередине
Напыление ППУ
Утепление пенополиуретаном – это такая методика утепления ангаров, при которой ППУ напыляют посредством установок низкого давления. При этом на поверхности образуется монолитное бесшовное покрытие. Такой метод позволяет наносить теплоизоляционный материал на самые труднодоступные участки конструкций, ППУ просто обвалакивает узлы сопряжения, проникает во все отверстия и щели, не позволяя образовываться мостикам холода.
Пенополиуретан имеет прекрасную адгезию ко всем строительным материалам, поэтому не требует дополнительной фиксации. Он не пропускает влагу и не боится воды, не гниёт, не плесневеет, в нём не живут вредители и грызуны. Необходимый для утепления слой ППУ составляет всего 5–7 см.
Пенополиуретан – это очень лёгкий, но прочный материал. Его можно без опаски применять для утепления бескаркасных ангаров, так как он не только не утяжелит его конструкцию, но и наоборот, придаст дополнительную жёсткость. После застывания ППУ образует твёрдую поверхность, которую требуется только окрасить для защиты от УФ–излучения и придания помещению эстетического вида. Пенополиуретан устойчив к воздействию влаги, химикатов, масел, кислот, и других агрессивных сред.
Пенополиуретан – это инертное вещество, которое не выделяет вредных веществ. Он абсолютно безопасен, его применение допускается в контакте с пищевыми продуктами. Очень важным моментом является тот факт, что ППУ не поддерживает горение, это самозатухающее вещество. Его относят к группе горючести Г2–Г4.
Срок службы теплоизоляционного покрытия из пенополиуретана составляет 30 лет и более, а основным требованием при утеплении ангаров ППУ является использование только высококачественных материалов.
Утепление рулонным утеплителем «Тепофол»
ТЕПОФОЛ тип «А» предназначен для отражения теплового излучения (ИК излучения) только с одной стороны и представляет собой комбинированный материал из двух слоев:
- 1 слой: металлизированная пленка (или полированная алюминиевая фольга)
- 2 слой: вспененный полиэтилен с несшитой молекулярной структурой
Такая комбинация слоев совершенно разных материалов в одном изделии позволяет ТЕПОФОЛу быть преградой для всех видов теплопотерь —
Отличные пароизоляционные свойства исключают необходимость использования пароизоляции, а способность к звукопоглощению позволяет применять его в качестве звукоизолятора.
Тепофол металлизированный имеет высокую механическую прочность и устойчивость к воздействию кислот, органических растворителей, благодаря этому отражающий слой надежно защищен от коррозии и механических повреждений. Диапазон температур, при которых материал оптимально работает, составляет от -60 до +100С°. Его применение возможно как в отапливаемых зданиях, так и для помещений без отопления, что позволяет монтировать данный материал практически круглогодично (в отличие от ППУ).
Скорость утепления ангара площадью 1000кв. М. Составляет 7-10 рабочих дней.
Утепление минеральной ватой (двойная арка).
Данный вариант утепления бескаркасного ангара выполняется путем монтажа двух вложенных арок, между которыми прокладывается слой утеплителя, таких как пеноплекс, минеральная вата (Isover, Teplex, Ursa) или специализированная пена (пенополиуретан или его аналог). Толщина слоя утеплителя обсуждается отдельно с заказчиком.
xn——5cdacmfp6ffdgagwbtt3a7m.xn--p1ai
Утепление ангаров. Конструкции ангаров, технология утепления и материалы
Фермерская деятельность не обходится без использования ангара, который необходим для хранения овощей и зерновых. Помимо прочего, такие помещения применяются для расположения техники и используются в качестве мест содержания птицы и крупного рогатого скота.
Конструкция ангаров
Утепление ангаров может производиться по одной из множества существующих технологий. Все будет зависеть от конструктивных особенностей постройки. Такие задания могут иметь в основе каркас, а иногда лишены его. В последнем случае удается возвести сооружение достаточно быстро: внутренних перегородок в нем нет, а в качестве основного материала используется металлический гофрированный профиль. Для того чтобы возвести ангар, площадь которого составляет 1500 м2, будет необходимо задействовать около 12 человек, на что уйдет 24 часа. Такие конструкции полностью водонепроницаемы, так как имеют усиленные швы, а панели покрыты антикоррозийным оцинкованным составом, который не предусматривает необходимости ухода.
Если есть потребность, то владельцы могут установить дополнительный гидроизоляционный слой. В качестве минусов выступает отсутствие окон, что делает невозможным использование ангаров в роли коровников. Устройство таких зданий предусматривает использование стальных или алюминиевых листов, из которых изготавливаются панели нужной длины. Планки прямоугольного профиля идут в машину, где получают определенную форму и становятся арочными панелями с диаметром от 4 до 40 м. Далее, автоматическая машина сшивает панели и образует водонепроницаемые швы. Это позволяет сформировать готовые секции, которые устанавливаются на площадку.
При необходимости конструкцию можно переместить с помощью гидравлического крана, а если используются небольшие панели, то их установка осуществляется вручную. Секции располагаются рядом друг с другом с помощью машины, а дополнительной герметизации при этом не требуется – ангар получается водонепроницаемым. После установки секции укрепляются к фундаменту методом сварки, конструкция дополняется дверями и торцевыми стенами.
Утепление
Ангары из металлоконструкций не снабжаются отопительными системами, так как в реализации они довольно сложны и затратны. Для того чтобы исключить порчу стройматериалов, а также выход из строя техники, хранимой на складе, следует выполнить теплоизоляцию. Это позволяет удерживать определенную температуру внутри здания в течение большого количества времени. Описываемое решение выгодно с экономической точки зрения, так как позволяет избежать расходов на отопление. Внутри постройки без теплоизоляции не задерживается тепло, поскольку стенки имеют незначительную толщину (максимум 2 мм). Образование конденсата из-за перепадов температур может стать причиной коррозии металла. При этом возникает необходимость тратить средства на защиту материала или платить деньги за электричество.
Выбор материала
Утепление ангаров может осуществляться разными средствами. Главными факторами, от которых будет зависеть выбор определенного решения, являются перепады температур и влажности, нагрузки механического типа, а также возможные атмосферные воздействия. Рентабельность капиталовложений определяет простота укладки и невысокая стоимость. Утепление бескаркасных ангаров может проводиться с использованием минеральной ваты, пеноплекса или пенополиуретана. Пеноплекс изготавливается из пенополистирола с применением экструзии. Сырье получает ячейки, которые заполняются лучшим утеплителем – воздухом. После застывания формируется прочная структура, поэтому материал имеет качество устойчивости к нагрузкам на сжатие.
Минеральная вата – это волокнистый утеплитель, в основе которого содержится синтетическое связующее. В качестве главного источника данного соединения выступают силикатные расплавы горных пород. Пенополиуретан является еще одной разновидностью полимерного материала для теплоизоляции. В процессе использования он проявляет качества прочности и устойчивости к механическим повреждениям.
Пенополиуретан: за и против
Утепление ангаров может осуществляться с помощью пенополиуретана. Он обладает множеством преимуществ, среди которых надежность, простота укладки, длительный срок эксплуатации, а также устойчивость к разным видам грибковых образований. Вы можете рассчитывать на низкую теплопроводность, а также выгоду с экономической точки зрения. Пенополиуретан довольно распространен по той причине, что он обладает качествами влагостойкости и устойчивости к колебаниям температур. Утепление ангаров пенополиуретаном довольно дорого, что и является недостатком. Помимо прочего, выбирая данный материал, вы должны быть готовы к единственному способу его нанесения – напылению, для чего потребуется специальное дорогостоящее оборудование. В противном случае справиться с работой будет достаточно сложно.
Стоит ли выбирать альтернативные решения?
Утепление эковатой ангара применяется довольно редко – в тех случаях, когда есть возможность создать дополнительные условия для крепления материала к каркасу. Если же этого удастся добиться, то может нарушится целостность конструкции, так как элементы способствуют утяжелению системы. Помимо прочего, потребуется дополнительное использование пароизоляционной прослойки, что влечет за собой определенные сложности. Материалы с подобными функциями имеют в составе специальную пленку, которая предусматривает необходимость дополнительного укрепления. Однако прослужить долго она не сможет, да и обходится дорого. Даже если утепление ангара изнутри получится реализовать подобным способом, останутся зазоры и трещины, от которых не удается избавиться даже при проведении работ строго по технологии. Теплоизоляция с помощью минеральной ваты тоже отнимет много времени, так как работы предстоит осуществлять на значительной высоте. Это повлечет увеличение стоимости услуг. Поэтому утепление ангаров пенополиуретаном считается наиболее оптимальным решением.
Технология проведения работ
К технике безопасности при теплоизоляции ангарных сооружений предъявляются серьезные требования, которым необходимо следовать неукоснительно. Мастера должны использовать защитную обувь, респираторы, халаты, очки и перчатки. Тогда как сам материал должен быть защищен от воздействия воды и ультрафиолетовых лучей.
Подготовка
Прежде чем начинать работы, помещение должно быть подготовлено: его внутренние поверхности высушиваются, обезжириваются, избавляются от пыли. Если оставить жировые пятна на основаниях, то это станет причиной ухудшения адгезии, материал будет плохо сцепляться с поверхностью. При наличии лишней влаги вода будет препятствовать химическим реакциям, которые должны произойти при напылении. Поверхности очищаются от ржавчины и только после этого можно начинать работы.
Напыление
Ангары из металлоконструкций довольно часто утепляются пенополиуретаном, который наносится тонким ровным слоем. Частицы закупоривают и запечатывают отверстия, проникая в труднодоступные места. После нанесения смеси начинается химическая реакция, которая сопровождается вспениванием. Вещества быстро переходят в твердое состояние. Спустя 2 часа масса достигнет прочности в 95 %, но до нужного состояния она дойдет через сутки.
Альтернативные варианты утепления
Утепление каркасно-тентовых ангаров осуществляется, как правило, еще в условиях завода. Если есть необходимость в приобретении теплоизолированной конструкции, то свое желание следует заявить поставщику продукции. Он позаботится о том, чтобы тентовое покрытие было трехслойным: между прослойками будет располагаться теплоизоляция. Это позволяет эксплуатировать такие конструкции при широком диапазоне температур: от -55 до +70°. В зависимости от региона могут использоваться морозостойкие материалы, которые повышают качество теплоизоляции. Существует еще один способ утепления, в процессе которого используется тепофол. Он применяется для каркасных конструкций, а для проведения работ следует подготовить деревянные бруски, строительный клей или степлер, дополнительную изоляцию электропроводки и гвозди.
Описание процесса
Утепление ангаров тепофолом осуществляется в несколько этапов. На первом сооружается каркас из деревянных брусков, при этом от поверхности до утеплителя соблюдается расстояние в 2 см. Специальным клеем материал прикрепляется к каркасу, иногда используется строительный степлер. Дополнительная изоляция для проводки требуется, если она проложена за утеплителем. Данное правило обусловлено тем, что тепофол имеет слой из фольги, который хорошо проводит ток и может стать причиной неприятных последствий. Утепление ангаров по такой технологии на следующем этапе предусматривает создание еще одного каркаса, толщина которого составляет 2 см. Он необходим в том случае, когда предусматривается наличие обшивки.
fb.ru
Бескаркасный ангар своими руками | Строительный портал
При строительстве ангарных помещений большую роль играют большая скорость строительства и простота использования помещения. Именно поэтому бескаркасные ангары смогут удовлетворить любого хозяина. Технология строительства этой конструкции является довольно простой, как, впрочем, и методика разборки и переноса ангара в другое место. Не смотря на то, что по стоимости производство бескаркасных ангаров обходится намного дешевле каркасного строительства, этим постройкам присущи высокие показатели прочности, надежности и долговечности. Вот почему многих наших соотечественников интересует, как возвести бескаркасный ангар своими руками.
Содержание:
- Предназначение бескаркасного ангара
- Виды ангаров бескаркасного типа
- Достоинства бескаркасных ангаров
- Мифы о бескаркасном ангаре
- Технология строительства бескаркасного ангара
Предназначение бескаркасного ангара
Раньше ангары использовались только в качестве стоянки для авиационной техники. Но сегодня спектр их предназначения сильно расширился. Сегодня ангар предназначается не только для самолетов. Бескаркасные ангары очень востребованы, особенно в последние годы, поскольку решают проблемы размещения небольших и средних предприятий, которые производят и хранят сырье или продукцию.
Основные качества этого сооружения – крытая металлическая конструкция с большой площадью. Большинство людей используют ангары для спортивных комплексов и сооружений, торговых центров, крыш, уникальных проектов частных домов, мансард и гаражей. Бескаркасный ангар может пригодиться и для коммерческих целей, к примеру, для выставочных залов, станций по ремонту и мастерских.
В промышленной сфере бескаркасные ангары также используются довольно часто – в качестве промышленных складов, станций сельскохозяйственной техники, производственных помещений, хранилищ продукции сельского хозяйства. В военной отрасли очень популярны авиационные ангары, склады продовольствия и казармы. Довольно часто ангар используется для хранения зерна или других продуктов.
Строительство сооружений для складов должно соответствовать установленным требованиям, которые учитывают сохранность различных продуктов. В зависимости от строительных правил, ангар может иметь разную комплектацию. Некоторые варианты обязательно должны иметь окна, двери, ворота, механизированную систему и т.д. Конструкции могут сдвигаться и раздвигаться. Складские помещения должны обязательно предусматривать проведенные вентиляцию и кондиционирование.
Виды ангаров бескаркасного типа
В наши дни бескаркасные ангары выполняют из металлоконструкций, которые обтянуты тентом или обшиты специальным покрытием. Поэтому бескаркасные ангары могут иметь множество вариантов комплектации.
Холодный ангар выполняется обычным способом. Его делают из металлического профиля или обтягивают специальной брезентовой тканью. Как правило, такой ангар предназначен для хранения оборудования или техники, а также для краткосрочного хранения грузов.
Утепленный ангар строиться немного по-другому. Между двойной аркой укладывается минеральная вата для утепления. Затем все заливается специальной пеной. Обычно бескаркасные арочные ангары возводятся в местности с тяжелыми климатическими условиями. Также утепленный вариант лучше применить для хранения продуктов, которые этого требуют.
Комплектация помещения во многом зависит от его прямого назначения: ворота, навесы, кран, балки, витражи, калитки, перегородки, остекление. Конструкционные комплекты могут расширяться по требованию владельцев. Помните, что ангар должен отвечать не только установленным правилам и нормам, но также комфортности и технической оснащенности работы персонала. Качественный ангар должен непременно обладать современными системами безопасности.
Достоинства бескаркасных ангаров
При возведении каркасной постройки необходимо сооружать сложные несущие элементы, дополнительные опоры и балочные конструкции. А вот при строительстве бескаркасных ангаров применяются самонесущие конструкции, что являются более выгодными и практичными с позиции экономичных показателей и функциональных параметров. Давайте рассмотрим детальнее достоинства бескаркасных ангаров:
- Легкость установки и разборки. Чтобы построить бескаркасное помещение, не нужно обладать квалифицированными знаниями. К тому же вы потратите на строительство ангара гораздо меньше времени, чем на постройку здания из кирпича или железобетона. Благодаря легкости металлоконструкции вы можете не закладывать мощный фундамент, а использовать для него винтовые сваи. Преимущество быстрой разборки ангара проявляется в том, что вы можете перенести его в более удобное место. Эта возможность делает бескаркасный ангар мобильным.
- Прочность конструкции. Несмотря на кажущуюся легкость, испытания подтвердили хорошую прочность бескаркасных сооружений. Отсутствие гаек, болтов и уплотнительных материалов позволяет строение эксплуатировать без проведения ремонта на протяжении более тридцати лет. Такое строение может выдерживать объем снежного покрова до 480 килограмм на метр квадратный и большую скорость ветра, примерно до 200 километров в час, при температуре от минус 50 до плюс 50 градусов по Цельсию. Поэтому такие сооружения являются весьма устойчивы. Также они водонепроницаемы и пожаробезопасны.
- Высокая скорость строительства. Часто детали для бескаркасного ангара привозят в уже собранном виде, поэтому современную модель можно построить в кратчайшие сроки. Арочные профили изготавливают сразу на строительной площадке при помощи листогибочной машины. Транспортировка оборудования является весьма простой, что предоставляет возможность работать даже в труднодоступных районах.
- Экономичность. Ангары возводятся довольно быстро, они не требуют дополнительных крепежных материалов, гидроизоляции и т.д. Цена бескаркасных арочных ангаров в 2 раза ниже стоимости каркасных конструкций. Останавливая свое решение на бескаркасном ангаре, вы экономите свое время и деньги. Новейшие технологии строительства без каркасов позволяют легко выполнить это сооружения самостоятельно.
Мифы о бескаркасном ангаре
При выборе ангарного сооружения люди часто пугаются бескаркасных сооружений, поскольку считают их менее качественными. Мы попытались развеять все мифы, касательно бескаркасных сооружений, чтобы вы смогли принять для себя наиболее удобное решение.
Миф №1. Можно выполнить каркасный ангар, который будет стоить дешевле, чем бескаркасный. Компании, которые предлагают строительство ангаров с каркасом, часто хитрят и называют стоимость самого каркаса. Но к этой цене следует прибавить фундамент, строительно-установочные работы, затраты на профнастил, логистику. Кроме этого, каркасное сооружение необходимо дополнительно изолировать от звуков и воды. В бескаркасных ангарах все элементы конструкции просто соединяются между собой и вальцуются, поэтому стоимость бескаркасного ангара достаточно демократичная. Такой подход обеспечивает 100-процентную герметичность без лишних затрат.
Миф №2. Чтобы организовать складское помещение, гораздо выгоднее использовать ангары каркасного типа. При устройстве складского хозяйства использование ангаров с прямыми стенами удобнее тем, что позволяет использовать все внутреннее пространство. По этой причине была просчитана разница в стоимости. Было установлено, что экономически выгоднее строить сооружения без каркаса. Бескаркасная постройка требует дополнительного пространства, но при этом все равно остается в два раза дешевле. Ангары, построенные без каркаса, быстро окупаются, поэтому являются более выгодным вариантом.
Миф №3. Ангары каркасного типа гораздо прочнее и долговечнее. Массивный металлический каркас, бесспорно, увеличивает прочность конструкции, но влечет за собой дополнительные затраты. Известно, что цена бескаркасных ангаров в два раза ниже каркасного. Кроме этого, если выполнить бескаркасный ангар по всем государственным стандартам, полученные параметры будут выдерживать все нагрузки ветра и снега. Бескаркасные сооружения не приходится часто ремонтировать и обслуживать. Благодаря используемой оцинкованной стали, вы сможете дополнительно сэкономить на обработке против коррозии.
Миф №4. Ангары каркасного типа строятся быстрее. Для каркасных сооружений необходимо строить глубокий фундамент. Далее необходимо установить каркас, стены и кровлю. Для бескаркасных ангаров фундамент можно не прокладывать. Он в большей степени служит для эстетики помещения. Необходимо просто смонтировать арочную конструкцию, каждый элемент которой является несущим и ограждающим, а затем установить ее.
Технология строительства бескаркасного ангара
Готовый ангар представляет собой сооружение, выполненное из специального профиля из металла. Бескаркасные ангары отличаются тем, что не имеют несущего каркаса. Вместо этого, в сборных ангарах делается металлическая арка. Именно ее используют в качестве основы. Хозяин сам определяет радиус и количество, а высота и длина рассчитываются по выбранным параметрам.
Пролеты стандартного ангара могут составлять от 8 до 24 метров, а высота будет зависеть от ширины арки и составлять от 4 до 12 метров соответственно. Монтаж ангара начинается с установки фундамента, а следующие работы заключаются в установке на основу строительных профилей. Благодаря простой технологии сборки ангар без каркаса является очень легким, поэтому конструкция не требует тяжелого фундамента.
Во время прокатки арочных профилей из оцинкованного стального листа применяется особая технология, которая предотвращает коррозию и увеличивает эксплуатационный срок помещения. Механизм машины, который придает профилю форму, вначале создает прямой профиль. Последующие действия образуют требуемый изгиб. Далее следует сборка конструкции на месте. Это очень удобно, но вы должны понимать, что очень важно соблюдать повышенные показатели надежности.
Ведь конструкция является относительно легкой, но при этом должна выдерживать повышенные нагрузки ветра, снега и т.д. При строительстве бескаркасного арочного ангара следует уделить особое внимание полу, который должен быть очень прочным. Если вы планируете работать в крытом производственном помещении, уровень звукоизолирования должен быть максимально высоким.
Проект бескаркасного ангара
Первым делом следует подготовить проект будущего ангара. Вы должны все тщательно продумать. На местности расположения конструкции не должно быть холмов, оврагов или источников воды. Заранее определитесь с размерами, количеством этажей и т.д. В конструкции могут быть предусмотрены окна и вентиляционные выходы. Зачастую купол ангара делают прозрачным при помощи органического стекла, специальных панелей или сотового поликарбоната. Такой подход позволит вам сэкономить на освещении помещения.
Во время проектирования не забудьте учесть требования, которые предъявляются к некоторым видам продуктов. В некоторых случаях ангары можно оснастить дополнительными помещениями, например, офисами, раздевалками, душевыми кабинками, столовыми и комнатами для отдыха персонала.
Закладка фундамента для ангара
Под бескаркасные ангары можно укладывать практически все виды фундамента, как на фото бескаркасных ангаров. Вид фундамента следует определять величиной тяжестей, качеством земли в основании фундамента, а также типом и весом сооружений, которые используются строительными материалами, опасностью морозного пучения и т.д. Для бескаркасных ангаров не стоит устанавливать фундамент глубокого заложения.
Как правило, используют мелкозаглубленную основу плитного или ленточного типа. Для этого необходимо вырыть траншею. Для подушки можно использовать средний или крупный гравий, шлак или щебень, а также другие похожие материалы. После кладки подушки можно приступать к заливке фундамента. Если вы планируете делать железобетонный фундамент, перед заливкой следует установить арматурный каркас.
Учтите, что арматура не должна касаться стенок опалубки. Приготовьте раствор и начинайте постепенно заливать основание. Очень важно утрамбовать его после заливки, чтобы там не осталось пузырьков с воздухом, которые в будущем могут привести к разрушению. Если на улице очень жарко, поверхность следует регулярно смачивать. Но если пойдет дождь, следует немедленно закрыть поверхность.
Обустройство бескаркасного ангара
Для следующего этапа вам понадобится рулонная оцинкованная сталь необходимого количества. Вы можете заказать этот материал у профессиональных строителей. Они привезут его на место, после чего вам останется только собрать конструкцию. Арки необходимо соединить между собой и установить на опорный металлокаркас. Они сшиваются при помощи забортовочной машины. Такой метод сделает будущее помещение водонепроницаемым.
Если вы проведете сварное соединение, перенести ангар будет практически невозможно. После этого необходимо установить двери и окна, инженерные сети и т.д. Впоследствии вы можете провести в ангар отопление и электричество. Инженерные коммуникации проводят в зависимости от прямого назначения ангара. Возможно, потребуется провести канализацию, вентиляцию, охранную систему, водо- и электроснабжение, отопление, связь, системы контроля и учета. В качестве покрытия можно задействовать профильный настил.
Утепление бескаркасного ангара
Внутри бескаркасного ангара может накапливаться конденсат и стекать по стенкам на пол или капать с потолка. Такое явление часто происходит в зимний период, при существенной разнице температуры снаружи и внутри. Чтобы этого избежать, следует выполнить утепление бескаркасного ангара своими руками, которое может делаться несколькими способами.
Вы можете произвести утепление при помощи накладок, например, крепления на подвесах или крючках. Между внутренней и внешней оболочками зданий можно произвести напыление пенополиуретаном. Также можно заложить утеплитель между внутренней и внешней оболочками зданий, установить сэндвич-панель с различными наполнителями.
Для утепления вы можете использовать практически все виды материалов для тепловой изоляции. Тепловые характеристики строения будут зависеть от вида и толщины утеплителя. Чтобы водяные пары не проникали в утеплитель, рекомендуется произвести укладку пароизоляционной пленки в один слой. На заключительном этапе необходимо разыскать брезентовую ткань. Можно использовать старые остатки или материал, который уже был в пользовании.
Эти лоскуты необходимо сшить между собой таким образом, чтобы получился купол. После этого ткань следует обработать специальным раствором для водонепроницаемости. Сшитый купол следует положить в 40-процентный раствор с хозяйственным мылом и оставить так на некоторое время. Когда ткань окончательно пропитается, следует переместить ее в 20-процентный раствор медного купороса. Пусть ткань также хорошо пропитается и затем высохнет. После этого следует положить брезентовую ткань, смоченную в специальном растворе, на утеплитель.
В настоящее время бескаркасные ангары считаются наиболее рентабельным и популярным видом построек, которые могут применяться для различных целей. Без дополнительных знаний и навыков вы сможете легко собрать конструкцию самостоятельно. Бескаркасный ангар обойдется вам в 2 раза дешевле, чем возведение каркасной конструкции, но при этом он не будет уступать последней по прочности, надежности, герметичности и долговечности. Мы надеемся, что предоставленная информация поможет вам разобраться в технологии строительства и сделать качественное сооружение!
Если вы решили доверить строительство ангара профессионалам, обратитесь к ТСК “Подрядчик”, их сайт tsk38.ru
Вот видео процесса создания ангара от ТСК “Подрядчик”:
strport.ru
Способы утепления бескаркасных ангаров
В России бескаркасные ангары приобретают все большую популярность, они применяются для различных целей, будь это ангар для хранения, склад, возможно, стоянка или даже автомойка. Но чтобы обеспечить нормальное функционирование ангара, нужно побеспокоиться о том, чтобы внутри было комфортно.
Дело в том, что сталь летом очень быстро нагревается, из-за чего будет невыносимо жарко внутри помещения, а зимой, наоборот, идет слишком большая теплопотеря. Хорошее утепление, качественная работа и подбор правильного утеплителя поможет продлить его срок службы.
Рассмотрим способы утепления:
Пенополиуретан (ППУ)
На сегодня это самый популярный способ и не только для утепления бескаркасных зданий, но и любого помещения.
Работа с ним производится с быстрой скоростью и высокой надежностью. Пенополиуретан, дальше в тексте просто ППУ, легко наносится на внутреннюю сторону помещения, не оставляя никаких просветов и щелей. После застывания легко принимает форму самого ангара.
Большой плюс в том, что не требуется нагружать конструкцию дополнительными креплениями, ППУ наносится просто под давлением на стенки ангара. По стоимости работ он также выгоден, за счет того, что не требуется дополнительных креплений.
В зависимости от климата нужно просто регулировать слой нанесения. Также не требуется дополнительных монтажных работ по установке дополнительной пароизоляции и гидроизоляции, ППУ универсален. Он не подвергается плесени и грибкам, устойчив к натиску грызунов, если помещение используется, например, как зернохранилище.
Минеральная вата
Следующий материал для утепления – минеральная вата. Это синтетический материал, состоящий из волокон. Работать с ним нужно осторожно и избегать прямых контактов.
По стоимости работ с утеплением с помощью ППУ затраты примерно одинаковы, но времени занимает дольше. Если нанести ППУ можно за три часа, то утеплить здание минеральной ватой займет 2-3 дня. Это объясняется тем, что нужно сооружать специальные дополнительные каркасы и крепления. Процесс достаточно трудоемкий.
Внутри потребуется произвести работы по теплоизоляции стен. Также обшить все гипсокартоном, чтобы избежать выделения вредных веществ из материала. Снаружи потребуется влагозащитное полотно. Но следует отметить, что минеральная вата устойчива к перепадам температуры и, особенно, к очень высоким температурам.
Эковата
Данный вид утепления также широко используется за счет экологичности материала.
Вата состоит на 82% из целлюлозы. В случае пожара она не поддерживает горение, воспламенения не происходит. Также, как и ППУ, эковата стойка к образованию плесени и грибка, спасает от грызунов.
Укладывать эковату достаточно легко, не требуется дополнительного монтажа. Но при закладке помещения следует учитывать усадку данного утеплителя.
Установка для нанесения эковаты довольно тяжелая, поэтому для работ на высоте потребуется дополнительная техника. Также, если образуются излишки эковаты на стенах, ее можно срезать и опять пустить в работу. Очень выгодно – безотходное производство.
Стекловата
В качестве четвертого вида утеплителя рассмотрим стекловату. Она по структуре такая же волокнистая, как и минеральная вата.
В ее составе присутствует песок, вторичное стекло, сода и известняк. Она очень хорошо удерживает тепло. Но при данном виде утеплителя, также потребуются дополнительные конструкции.
Понадобятся дополнительные слои влагоизоляции и пароизоляции.
Пенополистерол
Пенополистерол представляет собой синтетический материал. Он легко справляется с влагой, не пропускает ее и хорошо теплоизолирует. Не намокает и не деформируется.
Стоит недорого, поэтому спрос на него большой. Но стоит отметить, что он больше подходит все-таки для утепления пола, так способен избавить от лишних теплопотерь снизу.
Пенофол
Данный вид утепления представляет собой такой вид утеплителя, который изготовлен из фольги полированной и вспененного пенополиэтилена.
Он способен отражать солнечный свет практически до девяноста семи процентов. Его структура позволяет избежать влажности в помещении. Потеря тепла очень маленькая и за счет этого данный материал отлично защищает от сквозняков в помещении и высокой влажности.
Хочется заметить, что материал не представляет опасности для человека. Механические повреждения ему не страшны. Данный материал также очень стойкий к появлению различного вида плесени, грызуны им тоже не интересуются.
Легкий и удобный при монтажной работе и транспортировке. Легко сочетается с разными строительными материалами. Даже после нескольких лет службы пенофол сохраняет свои свойства.
Существует два вида:
- Фольгированный. Отлично справляется с функцией теплоизоляции и отражает лучи. Также хорошо поглощает шумы;
- Металлизированный. Очень устойчив к воздействию кислот органического происхождения. Имеет высокую механическую прочность.
Пенофол выпускается также и с клейкой основой, что значительно облегчает монтаж.
Некоторые виды утеплителя являются пережитком прошлого, конечно, стоит обратить внимание на совершенные технологии и выбирать качественный материал. А как его выбрать?
Рассмотрим несколько пунктов, на что стоит обратить внимание при поиске подходящего утеплителя.
Особенности конструкции уже сами диктуют правила и вот некоторые пункты:
- пластичность материала — в зависимости от климатических условий, от перепада температур поверхность амбара может немного менять свою форму. Поэтому следует выбирать утеплитель, который был бы достаточно пластичен и при подобных перепадах и движениях не трескался;
- хорошее сцепление – при утеплении ангара потребуется материал, который легко сможет сцепиться с гладкой поверхностью профлиста;
- высокая теплоизоляция – стены ангара очень тонкие, задача утеплителя обеспечить как можно хорошую термоизоляцию;
- легкость — бескаркасные здания представляют собой единое целое, кровля и стены здания это одно целое, поэтому перегружать их не следует.
Строительная компания «Вега-Альтаир» поможет в выборе достойного материала по потребностям клиента. Выполнит любой вид утепления бескаркасного здания.
Наша компания использует высококачественные материалы. Специалисты вместе с клиентом разработают план работы любой сложности.
Будет привлечена необходимая техника и оборудование. Работы выполняются быстро, профессионально и в срок, оговоренный с клиентом.
Клиент всегда может связаться с нами удобным для него способом, мы ответим на все вопросы, проведем предварительную консультацию. Сориентируем клиента на стоимость услуг.
Выбирайте качественные услуги и команду профессионалов.
vega-altair.ru
Бескаркасные арочные и каркасно-тентовые ангары
Бескаркасные арочные и каркасно-тентовые ангары: сравнение технологий строительства
Технологии быстровозводимых зданий зарекомендовали себя на строительном рынке как надежный, экономичный и рентабельный инструмент в развитии бизнеса. Так, в промышленности или сельском хозяйстве вопрос производственной площади занимает чуть ли не первое место.
Начиная от производственных цехов и заканчивая помещениями для хранения сырья – для всех этих целей обязательно нужны обустроенные здания. При этом каждому предпринимателю важно целесообразно распоряжаться своим бюджетом. Именно поэтому оптимальное сочетание цены и качества сделало здания из металлоконструкций на сегодняшний день выгодным бизнес-решением для тех, кто хочет в скором времени окупить расходы на строительство и увеличить прибыль.
Сегодня к одним из самых актуальных технологий быстровозводимых зданий в Москве и других регионах РФ можно отнести бескаркасные арочные ангары и тентовые сооружения. Каждый из этих вариантов имеет превалирующие качества, которые будут уместны конкретно для отдельного случая. Поэтому в выборе, прежде всего, необходимо четко понимать, какое назначение будущего сооружения и каковы условия его эксплуатации.
Мы представим объективную сравнительную характеристику со слабыми и сильными сторонами обеих технологий, которая поможет Вам определиться с правильным решением.
Мобильность
Каркасная конструкция тентового сооружения состоит из сборно-разборных элементов, которые монтируются с помощью болтового соединения. Крепежная система элементов позволяет собирать и разбирать каркас, делая тентовые сооружения мобильными.

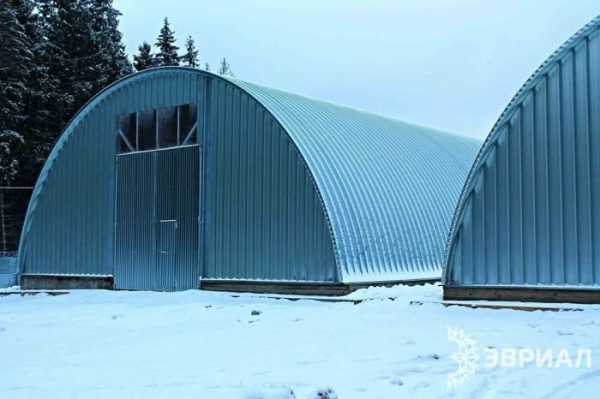

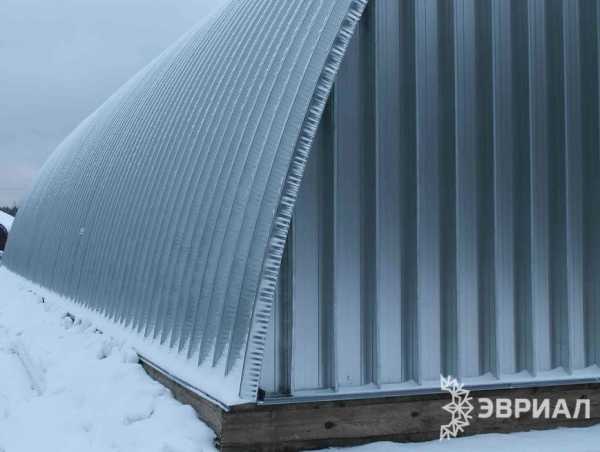

В основе бескаркасных ангаров нет каркаса, при этом они могут выполняться в двух вариантах – как в капитальном, так и сборно-разборном. В первом случае дугообразные профили из рулонной оцинкованной стали формируют арочную мембрану, которая одновременно является несущей конструкцией, стенами и кровлей ангара. Холодногнутые стальные «ленты» соединяются между собой с помощью фальцовочной машины, формируя на поверхности фальцевой шов. Такое здание не поддается демонтажу, а поэтому назвать его мобильным невозможно.
Но, если говорить о технологии сборно-разборных бескаркасных ангаров, то в основе конструктива используют конструкционную сталь, из которой изготавливают арки трапециевидного сечения. Самонесущая арочная оболочка собирается из сегментов, которые монтируются между собой с помощью однотипных болтов с герметизирующей шайбой. Это позволяет в дальнейшем демонтировать сооружение с целью его транспортировки.
Надежность
Каркасно-тентовый ангар изготавливается из легких конструкций, в числе которых используются опорные колонны, ферменные системы, связи и прогоны. Все эти элементы обеспечивают тентовому ангару надежность и устойчивость на протяжении многих лет. Тентовая ПВХ-ткань способна выдерживать снеговые нагрузки до 250 кг/кв.м. и ветровые – до 150 км/ч. Конструктивная особенность крыши – «конёк» – позволяет избежать скопления снега, а сужение крыши сверху на 20º позволяет увеличить полезную площадь. Для сооружения ангара, например, под зерносклад также можно осуществить усиление стен, что позволит выдерживать значительное давление зерна на стены хранилища. Подробное описание и фото такого зернохранилища вы можете найти на нашем сайте.
Арочный ангар, не имея каркаса, ничем не уступает своими конструктивными характеристиками в надежности и прочности. Арочные профили за счет ребер жесткости обеспечивают особо прочное сооружение, которое может обходиться без ремонтных работ на протяжении долгого периода. За счет арочной формы такие ангары также не накапливают сверху снег, и способны равномерно распределять нагрузку на конструкцию. Благодаря этому данные сооружения устанавливаются даже на Крайнем Севере. Тем не менее, также целесообразно купить такой ангар и в Москве.
Сегодня часто в интернете можно встретить новости о падении арочных сооружений. Пользуясь случаем, производители «каркасников» указывают на это, как на неспособность выдерживать значительные нагрузки, а значит, на нецелесообразность строительства БАС. Но если вникнуть в подробности и причины их падения, то становится ясно, что владельцы/строительные компании придерживались неправильных условий эксплуатации/монтажа, что и привело к такому исходу, а поэтому проблема отнюдь не в «рыхлости» данного конструктива.
Ремонтные работы
Во время эксплуатации любое здание рано или поздно требует хотя бы минимальных ремонтных работ. Учитывая поэлементную сборку «каркасников» в случае повреждения можно легко заменить одну из конструкций, не демонтируя полностью все здание. Правда речь идет об неутепленных тентовых конструкциях. При теплом исполнении каркас «зашивается» с обеих сторон и чтобы хотя бы обследовать металлокаркас, необходимо снимать тентовый внутренний слой. Данной проблемы можно легко избежать благодаря использованию гибких сэндвич-панелей, которые крепятся поверх металлоконструкций. В таком случае обслуживание и ремонтные работы можно проводить без каких-либо сложностей.
Арочная конструкция бескаркасного ангара одновременно является несущей системой, ограждающей конструкцией, стенами и кровлей. Сами же профили надежно и герметично закатываются с помощью фальцовочной машины. При такой технологии ремонтные работы, по сути, не понадобятся. Но если по каким-либо причинам ангар упадет, реставрировать его в большинстве случаев не имеет смысла.
Вместимость
Тентовый ангар за счет прямых стен позволяет максимально эффективно использовать каждый метр площади. При этом следует учитывать, что наличие ферменных конструкций, опорных колонн, балок и стоек забирает площадь, на что обычно проектировщики не акцентируют внимание Заказчика.
Бескаркасное здание за счет арки создает мертвые зоны, особенно если речь идет о хранении крупногабаритного оборудования. При этом в основе конструкции нет каркасных элементов, которые забирали бы драгоценные метры.
Энергоэффективность
Благодаря инновационной технологии компании «ТехноЛОК», каркасно-тентовые ангары можно сооружать с уменьшенной высотой здания в коньке. Это значительно экономит деньги владельца на отопление здания, так как отпадает необходимость протапливать неиспользуемую вверху площадь.
Белая светопропускная ткань с ПВХ-покрытием позволяет экономить на освещении в дневное время.
Данным преимуществом не могут похвастаться бескаркасные ангары, так как самонесущая конструкция выполняется исключительно из оцинкованной стали. Помимо этого, высота здания потребует значительных средств на отопление. При ширине пролета 30 м, высота достигает 15 м.
Утепление
И каркасно-тентовые, и бескаркасные арочные ангары могут выполняться в «холодном» или «теплом» варианте.

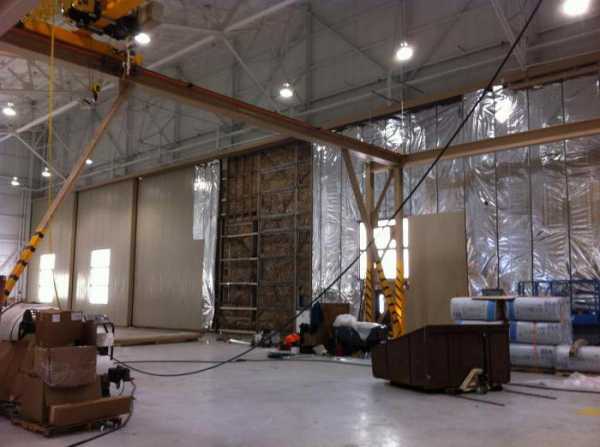

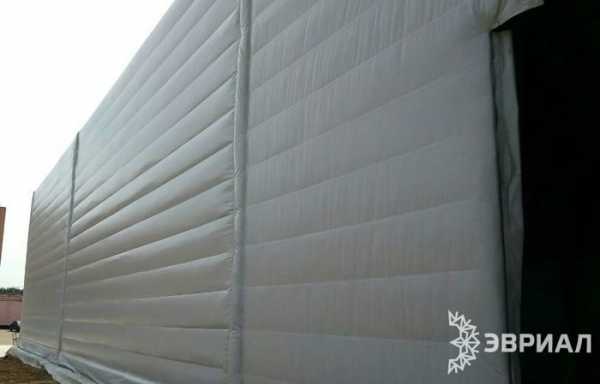

Для утепления первых применяется трехслойное тентовое покрытие, между слоями которого размещается утеплитель, а также система «гибкий сэндвич», которая является аналогом классических сэндвич-панелей, но адаптированных индивидуально под тентовые сооружения. И в том, и в другом случае достигаются высокие показатели термоизоляции, обеспечивая внутри здания комфортную температуру, а также предотвращая промерзание конструкций.

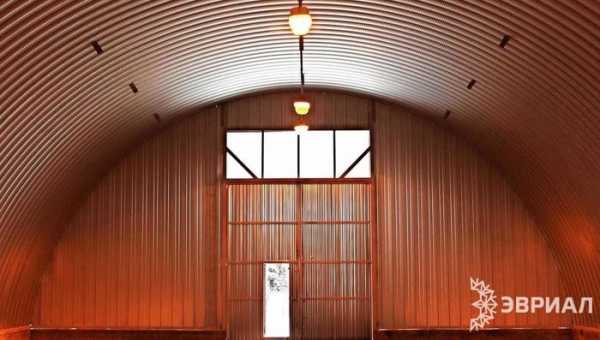

Арочные сооружения утепляются с помощью различных термоизоляционных материалов, таких как ППУ (пенополиуретан), минеральная вата, стекловата, пенофол. В зависимости от технологии утепления, слой теплоизолирующего материала может наноситься методом напыления на внутреннюю поверхность ангара или же помещаться между двумя слоями арочного профиля. Это обеспечивает даже в зимнее время поддержание комфортного микроклимата внутри помещения.
Покрытие
Тентовая ПВХ ткань и оцинкованные холодногнутые профили представляют собой прочное, износостойкое и надежное покрытие, которое способно выдерживать значительные ветровые и снеговые нагрузки.
Основа тентовой ткани состоит из жесткой сетки, сплетенной из полимерных нитей, качество и плотность сплетения которых напрямую влияют на эксплуатационные характеристики.
Арочные профили изготавливаются из оцинкованной рулонной стали 1 класса, что обеспечивает при небольшой толщине (1-2 мм) максимальную прочность.
Скорость возведения
Учитывая особенности монтажа, тентовые ангары проигрывают по скорости возведения арочным. В первом случае необходимо заказать на заводе металлоконструкции для быстровозводимого здания, после этого доставить их на стройплощадку, провести укрупненную сборку сначала на земле, затем установить элементы каркаса на фундамент и соединить их болтовым методом. После этого следует монтировать ограждающие конструкции, образовавшиеся вследствие монтажа зазоры заделать герметиком для лучшей герметичности сооружения. Также при необходимости следует покрыть антикоррозийным веществом.

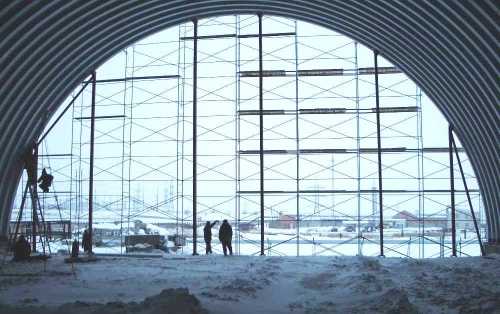

В основе «бескаркасников» используется рулонная оцинкованная сталь, из которой на стройплощадке изготавливаются дугообразные профили. Затем их с помощью забортовочной машины соединяют и устанавливают, используя анкеры, на фундамент. Несложно догадаться, что такой вариант исполнения здания занимает намного меньше времени.
Цена
На цену проекта быстровозводимого здания влияет много факторов, начиная от площади здания и заканчивая регионом строительства. Но, если учитывать лишь технологию возведения, то арочные ангары обойдутся значительно дешевле в первую очередь из-за того, что для их возведения не используются металлоконструкции для формирования каркаса, нет необходимости тратиться на доставку металлокаркаса, также нет необходимости в установке ограждающих конструкций, а вместо фундамента зачастую можно просто заасфальтировать площадку.
Не стоит забывать, что расходы также зависят от региона, где заказывается строительство сооружения. Не секрет, что строительство ангаров в Московской области будет стоить на порядок выше, чем в регионах.
Группа компаний «Эвриал» предлагает проектирование и монтаж ангаров не только в Московской области, но и других городах России, за счет наличия нескольких офисов, что существенно сократит ваши расходы.
avrial.ru
Способы утепления бескаркасных сооружений
Чтобы утеплить бескаркасное арочное сооружение есть два способа. Первый: с внутренней стороны крепится или напыляется утеплитель, а с наружной стороны однослойная металлическая бескаркасная конструкция.
Второй метод заключается в следующем: между верхним и нижним слоями находится утепляющий материал.
Основным приоритетом для выбора является предназначение и характер использования здания. Около половины общих потерь тепла составляют утраты через наружные стены и более эффективным методом снижения уровня потерь тепла, а в последствии и расходов на отопление, считается утепление теплоизоляционным изделиями наружных стен, которые обладают сопротивлением теплопроводимости в десятки раз выше, нежели материалы, которые традиционно используют в процессе строительства ( бетон, кирпич).
Это позволит предотвратить промерзание несущих стен здания, что даст возможность продлить срок эксплуатации. Кроме того, при отсутствии температурных колебаний значительно снижается уровень проникновения шума, создается более комфортный микроклимат в помещении.
Производство стеклянной ваты основывается на использовании вторсырья, а именно – соды, песка, стекла, известняка. Стекловата это изоляционный волокнистый материал. Основой хорошей изоляционной способности является статистический воздух, который закрыт волокнами. Уровень теплопроводимости стекловаты довольно низкий. Открытая конструкция позволяет стекловате максимально поглощать звук. Свойства стекловаты позволяют выдерживать процесс старения, деформации, а так же сохраняет теплоизоляционные свойства на протяжении многих лет.
Сравнение изоляционных материалов
Если покрыть внутреннюю поверхность бескаркасного ангара пеноизолом или пенополиуританом, то помещение будет обеспечено гидроизоляцией и пароизоляцией, что позволит снизить расходы на использование дополнительных материалов для изоляции. Материал применяется на поверхности. Его наносят под давлением в жидком виде. На протяжении 5-10 см пенополиурентан вспенивается и затвердевает, в форме внутренней поверхности ангара, не оставляя при этом щелей и пустот. Слой теплоизоляции достаточно легкий, что не позволяет нагружать конструкцию. Это не мешает обладать достаточной жесткостью и высоким уровнем сцепления с поверхностью, кроме того, пенополиуретан укрепляет конструкцию сдания, образуя при этом двухслойный монолит.
Минеральная вата является ценным материалом по причине свойств ее структуры, а именно расположения волокон в любом направлении и под любым углом относительно друг друга. При таком расположении волокна плотно сплетаются между собой, обеспечивая тем самым высокую плотность изделий и максимально возможную сопротивляемость каким-либо механическим воздействиям. По этой причине с годами теплоизоляционные плиты не деформируются, толщина теплоизоляционного слоя не уменьшается и материал не уплотняется. Период эксплуатации не влияет на высокий уровень теплозащитных характеристик материала. Кроме того, структура волокон минеральной ваты снижает уровень шума в помещении.
Оба метода хороши, обладают хорошей теплопроводностью. Бескаркасные ангары, за счет того, что имеют герметичные соединения без болтов, саморезов или иного другого крепежа, более влагостойки и теплостойки, хорошее утепление бескаркасного ангара, позволяет сэкономить в дальнейшей эксплуатации на отоплении, уборке крыши, т.к. крыша бескаркасного ангара имеет полукруглую форму, снег сам спадает, для бережной эксплуатации рекомендуется оставить пролет 2 м вокруг периметра ангара для уборки снега во время сильного снегопада.
На нашем сайте Вы можете оформить заявку на расчет стоимости предполагаемого строительства, или же просто позвоните – и мы ответим на все Ваши вопросы
Отправить заявку на предварительный расчет
tehnonovator.com.ua
