Для любого строительного процесса очень важно соблюдать правила и установленные нормативы. Согласно требованиям СНиП, дренаж должен находиться от здания на определенном расстоянии, а его устройство отвечать всем техническим нормам.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Что должно быть в проекте

Перед тем, как начинать любое строительство, необходимо разработать чертеж. Согласно требованиям СНиП, проект дренажа фундамента должен включать в себя:

1. Схему колодцев, расположения дренов (труб), утепления;

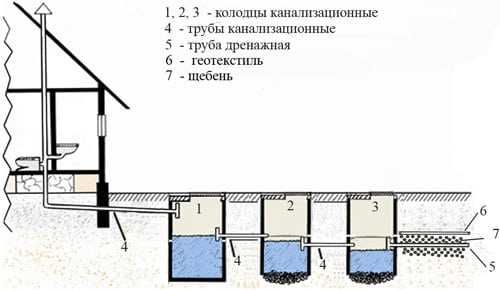

   Устройство септика согласно требованиям снип

2. Геометрические данные о дренажной системе: уклон канавы, размеры траншей, расстояния между сборными деталями системы;
3. Диаметр используемой трубы, размеры колодцев;
4. Используемые крепежные материалы.

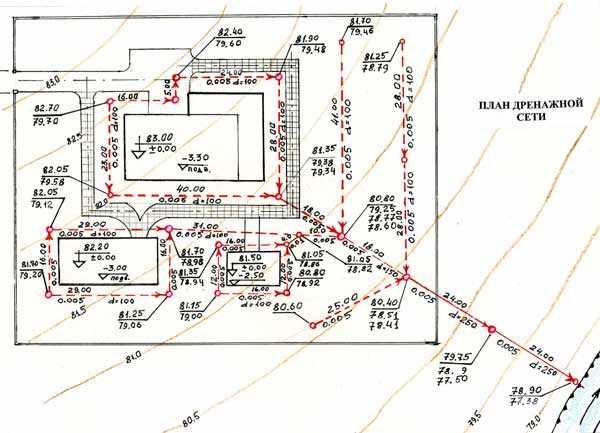

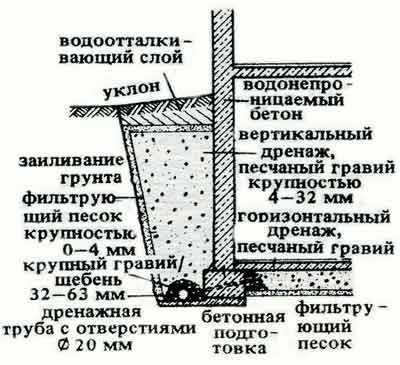

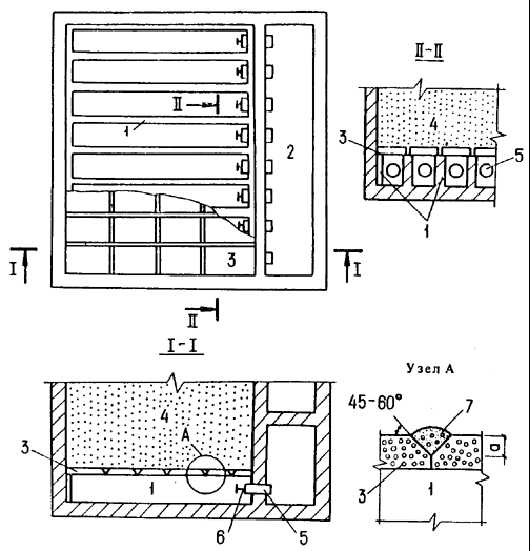

   Пример чертежа дренажной системы из бетонных плит

Полученная схема поможет произвести расчет затрачиваемых материалов, разработать смету и утвердить проект в определенных государственных учреждениях. Помимо этого, согласно СНиП, пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания земли и грунтовых вод.

Следующий шаг – это установить согласно схеме водоотвод. Независимо от того, используется закрытая или открытая дренажная система, перед установкой стока нужно выполнить следующие операции:

1. Очистить участок земли, на котором будет располагаться дренаж. Нужно убрать строительный мусор и камни, которые могут повредить трубы, устранить растительные насаждения с большими корнями и предусмотреть, чтобы корни деревьев не прорвали траншею;
2. Минимальная глубина траншеи – это максимальная глубина промерзания грунта. В идеале нужно делать канаву такой глубины, чтобы её дно находилось немного ниже уровня замерзания. Если проигнорировать это правило – то в холодное время года дрен замерзнет и весной не успеет оттаять. Впоследствии, функциональность дренажной систем будет нарушена;

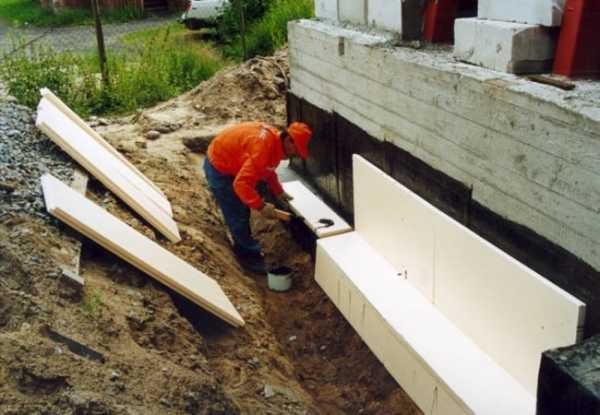

3. Стенки глубокого дрена в обязательном порядке укрепляются и утепляются. Иногда мастера используют геотекстиль чтобы утеплить непосредственно трубы, но в северных районах гораздо удобнее обустроить утепление в канаве;
4. В дренажной системе закрытого типа должно сочетаться несколько типов щебня, различного по размеру фракции. Для засыпки нижнего уровня применяется камень большого диаметра, постепенно его размер уменьшается с приближением к поверхности земли;
5. Укладка трубы производится только на песчаную подушку, это нужно для образования на дне канавы своеобразного фильтра, не пропускающего воду;
6. Подземный дренаж может представлять собой сложную систему, состоящую из многочисленных стоков и магистралей или более простую, периметральную. Первая используется на больших заболоченных участках земли, в то время как вторая необходима для осушения фундамента и размещается вокруг дома;

   Схема пристенного дренажа

7. Допустимый уровень заложения дренажа зависит от уровня грунтовых вод. Но нужно учитывать то, что сточная канава должна располагаться в само низкой точке участка;
8. При этом дренажный колодец или септик находится еще ниже канавы, под углом не менее 20 градусов;
9. Если обустраиваете систему отвода сточной воды на поверхности, то обязательно наличие кондиционера. Он представляет собой чаще всего металлическую сетку, которая фильтрует дождевую или талую воду от листьев и других засорений;
10. После окончания всех строительных работ, нужно обязательно засыпать траншею в целях безопасности. Если используются наружные дрены, и на поверхности должна остаться открытая канва, то нужно установить мостки или другие перекрытия. Для осушительной системы, глубина которой от 1 метра применяется грунтовая засыпка. Для этого земля просеивается и насыпается на канаву горкой;
11. СНиП разрешают установку дренажа вокруг дома на расстоянии 1,5–2 метра от крайней стены здания.

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

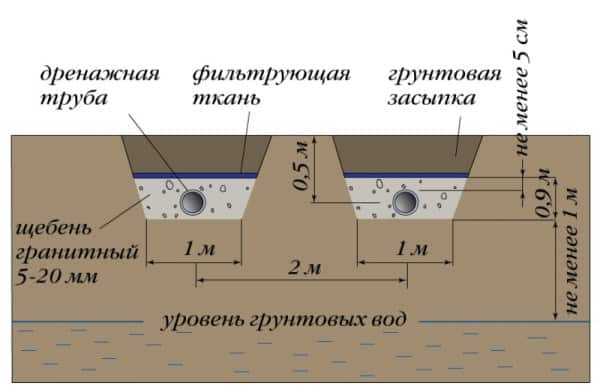

1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
2. Ширина траншеи должна быть в пределах 25–50 см;
3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;

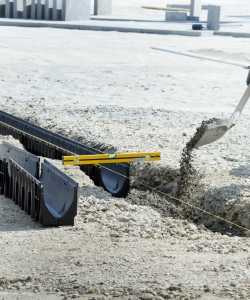

   Пример установки дрена

4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;

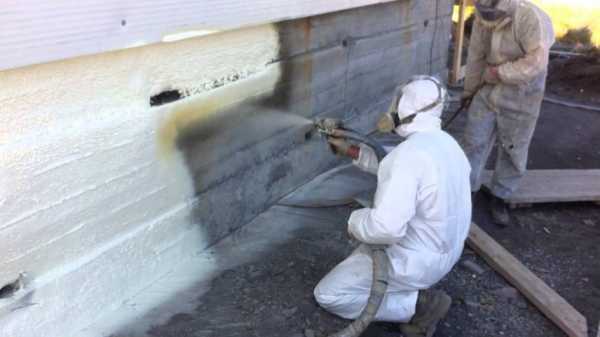

   Утепление дренажа

6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

www.kanalizaciya-stroy.ru

как сделать, пластовый, вокруг дома, расчет кольцевой, уклон дреажной трубы

Дренаж фундамента необходим для отведения от него грунтовых вод или осушения почвы в том случае, если она переувлажненная. Дренаж фундамента входит в комплекс мер по гидроизоляции фундамента. Необходимость в этом возникает по той причине, что влажная почва способна расширяться при замерзании и, соответственно, разрушать все имеющиеся постройки, в том числе и фундамент дома.

Ленточный и плитный фундаменты наиболее подвержены воздействию «пучинистых» грунтов. При выборе любого из этих вариантов основания необходима дренажная система. Изготовить систему дренажа вокруг фундамента своими руками достаточно просто, достаточно выяснить уровень промерзания почвы и глубину протекания грунтовых вод.

Кольцевой дренаж: расчет материалов

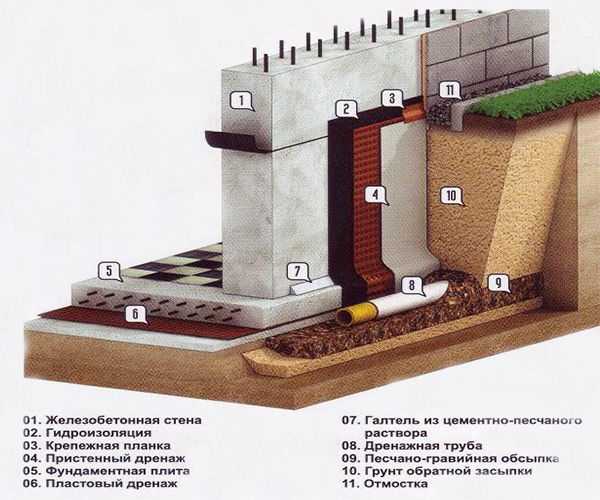

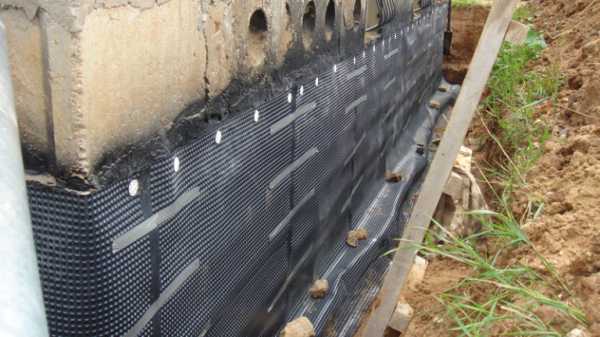

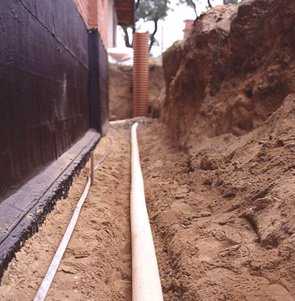

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Вывод

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования.
В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Полезное видео

Как уложить дренажную систему для грунтовых вод и систему водоотведения водосточных вод крыши:
