Утепление пола в каркасном доме на сваях
Главной особенностью использования свай в строительстве каркасного дома является пустое пространство от ростверка до грунта. Что способствует значительным теплопотерям в холодное время года. Недостаток тепла ведет к некомфортному проживанию, возникновению неисправностей, нарушающих целостность сооружения.
Чтобы ваш дом получился теплым и долговечным, грамотно утеплите свайно-винтовой фундамент и пол в основании дома.
В этой статье вы узнаете:
- как утеплить пол в доме на сваях;
- как утеплить цоколь дома на винтовых сваях.
Материалы для утепления
Для утепления цоколя и пола используются различные материалы. Самыми популярными из них являются:
- каменная (базальтовая) вата, имеет высокие звуко-, теплоизолирующие и пожаробезопасные свойства;
- керамзит — дешевый, сыпучий материал;
- пенопласт, надежен и прочен, но горюч;
Базальтовая вата
Каменная, точнее, базальтовая вата — действенный утеплитель для пола. Хаотичное расположение внутренних волокон придает ему хорошие шумоподавляющие, теплоизоляционные и ветрозащитные свойства. Базальтовая вата обладает высокой эластичностью и паропроводностью.
Керамзит
Керамзит изготавливается из глины, служит очень долго. Теплопроводность слоя керамзита в 10 см равна теплопроводности доски 25 см в толщину или кирпичной стены в 100 см.
Керамзит не подвержен воздействию кислотной среды. Устойчив к воздействию химических соединений и органических разрушителей, к сильным морозам и возгоранию.
Пенопласт
Пенопласт дешев, прост в монтаже, влагостоек, отличается низкой теплопроводностью и легкостью. Этот материал не требуют устройства дополнительных поддерживающих конструкций. Его легко обрабатывать и просто монтировать. Работы с его использованием занимают мало времени, что ускоряет ввод дома в эксплуатацию.
Пеноплекс
Пеноплекс — усовершенствованная разновидность пенопласта — признанный лидер среди теплоизоляторов. Он имеет легкий вес, высокую прочность и низкую паропроницаемость.
Пеноплекс долговечен, устойчив к износу, влажности и перепадам температур. В отличие от пенопласта он, не крошится и не горит. Устойчив к продольным и поперечным нагрузкам. Плиты из пеноплекса монтируются так же, как из пенопласта.
Все перечисленные свойства делают пеноплекс незаменимым в утеплении цоколя и пола.
Утепление цоколя свайно-винтового фундамента
Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.
Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.
В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.
Как утеплить цоколь дома на винтовых сваях
До утепления цоколя следует произвести гидроизоляцию ростверка и свай. Для этого используйте рубероид и мастику на битумной основе. Сваи утеплять не надо.
Существует несколько способов термоизоляции фундамента на сваях. Один из них показан ниже.
Схема наружной теплоизоляции свайного фундамента.
Этот вариант предусматривает установку на сваи поддерживающей конструкции, на которую крепят облицовочный материал. Если необходимо усилить утепление, используют цементно-стружечную плиту и утеплитель (базальтовую вату или пеноплекс).
Другой вариант подразумевает использование в качестве утеплителя кирпичной кладки. Снаружи на кладку крепят облицовочные панели, декоративную обшивку или сайдинг. Если необходима термоизоляция изнутри, на внутреннюю сторону кирпичной стены наклеивают пеноплекс толщиной 3 см и укладывают его в заглубленный грунт.
Третий вариант — сооружение стен цоколя из пеноплекса. Учитывая превосходные свойства этого материала, термоизоляционные работы с его использованием проводятся быстро. Результат получается качественным и надежным. Устанавливать конструкцию для поддержания стен в данном случае не требуется.
Перед сооружением стен из пеноплекса необходимо вырыть по периметру цоколя неглубокую траншею для их заглубления. Плиты пеноплекса плотно приставляют друг к другу. Швы между ними заделывают монтажной пеной. Для дополнительного утепления делают подсыпку керамзитом. В противоположных углах цоколя для устранения влаги вырезают продухи — отверстия для вентиляции.
Стены цоколя из пеноплекса необязательно закрывать декорированной облицовкой. Но снаружи необходимо обтянуть металлической сеткой, чтобы в цоколь не проникли грызуны. В завершение утепления фундамента эту сетку закрывают облицовочным материалом.
Надо помнить, что второй и третий варианты утепления цоколя лучше реализовывать в процессе возведения дома. Так как после постройки коробки и подведения коммуникаций цоколь становится труднодоступным. Но при значительной высоте цокольного пространства утепление можно сделать и после возведения коробки.
Утепление пола в каркасном доме на сваях
Пол в основании каркасного дома утепляется в процессе строительства. Утепление пола помогает предотвратить:
- появление конденсата на поверхности перекрытий;
- загнивание древесины при повышенной влажности;
- существенные потери тепла в доме.
Базовые элементы конструкции утепленного пола:
- черновой пол;
- гидро- и ветрозащита;
- утеплитель;
- пароизоляция;
- чистовой пол.
Этот теплозащитный пирог обеспечивает комфортное проживание, и продляет срок эксплуатации отдельных конструктивных элементов дома и здания в целом.
Как утеплить пол в каркасном доме на винтовых сваях
К устройству теплого пола приступают после того, как на, вкрученные в грунт, сваи установлен брус ростверка 150×200 или 200×200 мм в сечении.
К брусу ростверка крепятся лаги из обрезной доски сечением 50×150 мм с промежутком в 50 — 60 см. К нижней стороне лаг из обрезной доски 100×25 мм пришивается черновой пол. Важно, чтобы доски чернового пола примыкали вплотную друг к другу и лагам.
Получившаяся конструкция обрабатывается антисептиком. На черновой пол между лагами, внахлест на них укладывается гидро- и ветрозащита, на которую ложится утеплитель.
Устройство пола каркасного дома на винтовых сваях.
Если вы хотите утеплить фундамент и пол своими руками
Действия по утеплению вашего пола могут несколько отличаться от вышеприведенной схемы. Если дом одноэтажный, используйте брус ростверка меньшего сечения. Если под домом большая влажность, обшейте черновой пол со стороны цоколя влагозащитной пленкой.
От климата вашей местности будут зависеть размеры используемого утеплителя, а, следовательно, и объем пространства между лагами вашего дома. Чистовой пол может быть изготовлен не только из половой рейки, но и из ламината, который укладывается на ориентированно-стружечную плиту и подложку.
Если вы делаете утепление фундамента и пола на винтовых сваях своими руками, используйте Строительный калькулятор. Он поможет определить материалы и размеры элементов конструкции цоколя и пола первого этажа.
Утепление фундамента на винтовых сваях
Содержание: (открыть/закрыть)
- Утепление фундамента на винтовых сваях
- Особенности утепления
- Способы утепления
- Технология процесса
- Используемый материал
- Особенности утепления
- Практические советы
Утепление фундамента на винтовых сваях

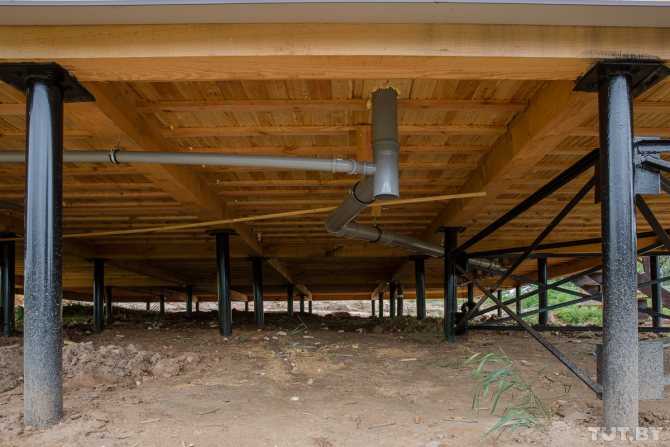

При постройке дома на винтовых сваях, под полом первого этажа образуется необогреваемая площадь. Поэтому утепление фундамента на винтовых сваях является важным и нужным процессом, выполнение которого осуществляется несколькими способами, исходя из типа конструкции и материала цоколя.
С помощью утеплённого цоколя обеспечивается оптимальный микроклимат в помещении, также значительно сокращаются энергозатраты. Технология теплозащиты представляет собой несложный процесс, который возможно выполнить самостоятельно. Чтобы знать, как утеплить фундамент на винтовых сваях, важно изучить технологический процесс и придерживаться некоторых рекомендаций.
Особенности утепления
Задаваясь вопросом о том, нужно ли утеплять конструкцию этого типа, стоит учитывать ряд проблем, которые могут возникнуть в случае отказа от проведения работ:
- Промерзание труб водопровода и канализации, находящихся под строением;
- заметание снега, который весной тает в подполье и образует сырость, что приведет к появлению плесени;
- сильное охлаждение пола, за счет постоянных сквозняков.
Чтобы сделать проживание более уютным и комфортным, важно произвести теплозащиту, что поможет исключить вышеуказанные проблемы. Что знать, как закрыть фундамент, рекомендовано следовать нижеуказанной инструкции.
Способы утепления
Фундамент деревянного дома утепляется следующими вариантами:
- Утепление цоколя с наружной стороны по всей длине. Вначале происходит сооружение каркаса цоколя от грунта до основания стен, потом производится утепление винтового фундамента.
- Обкладка цоколя утеплителем изнутри.
Теплоизоляция выполняется с внешней стороны пола.
- Сплошное утепление пола из дерева первого этажа.
Перед утеплением, учитывается ряд некоторых особенностей строения, среди которых местоположение, высота свайных столбов и используемый материал.
Технология процесса
Работы выполняются в следующей последовательности:
- Обустройство цоколя из кирпича или забирка на каркасе с облицовкой.
- Наружное или внутреннее утепление цоколя.
Важно наличие вентиляционных продух, функциональным назначением которых является постоянное проветривание перекрытия.
Используемый материал
Для утепления свайно-винтовой конструкции часто используют пенополистирол, благодаря высокой теплоизоляции и шумоизоляции. Технология теплозащиты, которую обеспечивают панельные перекрытия, с использованием данного материала производится следующим образом:
- Устранение трещин с поверхности, обработка грунтовочной смесью, для надежной фиксации листов утеплителя.
- После нужно зашить листы изнутри, с использованием клеевого состава или клея-пены.
- Тщательное «пропенивание» стыков листов.
- С целью обеспечения лучшего утепления, панели наклеиваются в несколько слоев.
- Установка металлической сетки, которая оградит материал от различных грызунов.
Если вы не знаете, чем закрыть площадь под домом, чтобы исключить возможность продувания, под утепленный цоколь можно насыпать грунт или керамзит. Помимо этого, широко известно утепление фундамента пеноплексом, пеностеклом, пенопластом и пенополиуретаном.
Особенности утепления
Чтобы знать, как утеплить винтовой фундамент, необходимо следовать следующей схеме:
- Работы по обеспечению гидроизоляции.
Происходят работы на поверхности ростверка. Для изоляции применяется рубероид. Поверхность свай и ростверка обрабатывается мастикой с влагоотталкивающими свойствами. Если установка гидроизоляции под утеплитель зависит от используемого материала, то основные составляющие фундамента обязательно должны быть защищены от воздействия влаги. - Закрепление теплоизоляции.
Теплоизоляционные панели крепятся по всему периметру ростверка и поверхности свай. Надежность и прочность обеспечивается благодаря монтажной пене, которая закладывается в стыки между плитами уплотнителя. - Работы по наружной облицовке. Для этой задачи пользуются фасадной плиткой. При отделке используется гранит, мрамор, керамогранит и т.д. Если говорить о бюджетном варианте, обшить можно профилированным листом и сайдинговыми панелями. Цокольный сайдинг является недорогим и надежным материалом.
Фундамент снаружи закрываем облицовочным материалом, чтобы защитить конструкцию от негативного влияния внешней среды.
Практические советы
Опытные специалисты советуют придерживаться некоторых рекомендаций о том, как правильно утеплить основу:
- по завершении работ по утеплению, желательно подождать не менее 7 дней и лишь потом начинать монтаж гидроизоляции;
- оборудовать вентиляцию, с расстоянием отверстий 1,5-2 м;
- чтобы уберечь конструкцию от разрешения, свайные опоры утепленного фундамента не должны передвигаться или вывинчиваться;
- чтобы увеличить уровень прочности и надежности цоколя, нужно дополнительно заделать слой арматурной сетки;
- при надлежащем проведении работ пространство в середине свф можно применить для собственных нужд;
- работы по обшивке свайно винтового фундамента должны выполняться со строгим соблюдением технологий.
Задаваясь вопросом, как утеплить свайно винтовой фундамент, опытный строитель ответит, что укрепление основы путем теплоизоляции является несложной процедурой, подвластной каждому. При этом не требуется использовать специализированную технику или обучаться специальным навыкам.
Грамотное утепление свайного фундамента
Из всех существующих видов фундамента, свайно-винтовой является самым универсальным при любых климатических условиях. Конструкция, состоящая из металлических свай и балок, позволяет возводить его даже на самых пучинистых и глубоко промерзающих почвах. Дома на таких фундаментах ограждены от деформации от грунтовых вод, а значительная часть нагрузки веса здания направлена в плотные нижние слои почвы.
Содержание
- Как утеплить свайно-винтовой фундамент?
org/ListItem”> Гидроизоляционные работы- Утепление
- Цоколя свайно-винтового фундамента
- Пенополистиролом
- Пола
Минус такого фундамента – холодный пол из-за большого открытого пространства под домом и почвой. Единственным решением этой проблемы будет утепление свайного фундамента, которое позволит не только получить более тёплый дом, но и дополнительное помещение под домом для хозяйственных нужд.
Как утеплить свайно-винтовой фундамент?
Перед утеплением фундамента на винтовых сваях стоит учесть ряд особенностей здания, его расположение, высоту свайных столбов над поверхностью земли и материал, из которого они сделаны. Исходя из этих условий, утепление можно производить несколькими способами:
- Наружное по периметру дома.
- Наружное со стороны пола.
- Полное.
Состоит в возведении каркаса цоколя от грунта до начала стен дома по всему периметру. Затем, в зависимости от климата и финансовых возможностей хозяев, выполняется его утепление и облицовка с внешней стороны. Такой способ является единственно верным при невысоком расположении пола от грунта.
В некоторых случая, когда нет возможности утеплить фундамент первым способом (очень высокое расположение пола от уровня земли из-за особенностей расположения), производится утепление лишь наружной стороны пола.
Является идеальным способом и заключается в утеплении каркаса фундамента как снаружи, так и изнутри. Такой способ утепления можно разбить на несколько этапов:
- работы по гидроизоляции ростверка и самих металлических свай;
- возведение каркаса цоколя;
- установка утеплителя внутри цоколя;
- закрепление декоративных панелей на цоколе;
- утепление внутренней стороны цоколя керамзитом или грунтом;
- утепление пола со стороны цокольного помещения.
Гидроизоляционные работы
Гидроизоляционные работы проводятся с целью предотвращения попадания сырости на стыки ростверка и свай. Если этого не сделать, то металлические элементы конструкции со временем коррозируют, а деревянные – подвергнутся гниению, что приведёт к разрушению всего дома. Для этого гидроизолирующий материал, например рубероид, помещается на место стыковки торцов свай с ростверком и на верхние грани самого ростверка в месте соприкосновения его со стеной.
Затем на всю металлическую конструкцию фундамента наносится специальная мастика, а дерево обрабатывается пропиткой с антисептиками. После того, как мастика и пропитка окончательно высохнут (примерно 6-7 дней), можно приступать непосредственно к утеплению свайного фундамента.
Утепление
Цоколя свайно-винтового фундамента
Каркас цоколя можно возвести и одновременно утеплить двумя способами:
- Возведение стенки из кирпичей.
- Установка металлических направляющих для закрепления декоративных панелей.
Для такого цоколя в предварительно вырытую траншею заливается небольшой мелкозаглубленный армированный фундамент из цементного раствора, который уже сам по себе будет являться дополнительным утеплением цоколя. После полного высыхания фундамента выкладывается легкая стенка в половину кирпича.
На сваи фундамента болтами либо при помощи сварки закрепляются металлические направляющие, на которые затем навешиваются декоративные панели, сайдинг или профнастил. Панели закрепляются также специальным крепежом или плиточным клеем в зависимости от конструкции и материала панелей. По углам устанавливаются закрывающие стыки панелей элементы и капельники.
При любых способах утепления не стоит забывать о вентиляционных отверстиях, которые предотвратят скапливание влаги внутри пространства фундамента. Отверстия рекомендуется располагать в противоположных сторонах цоколя.
Пенополистиролом
Экструдированный пенополистирол, благодаря своим теплоизолирующим и шумопоглощающим характеристикам, наиболее предпочтителен для утепления различных фундаментов, особенно свайных. А небольшая толщина листа (3 см) позволяет экономить внутреннее пространство цокольного этажа.
Утепление свайного фундамента пенополистиролом производят следующим образом:
- На поверхности цокольной стены, если это кирпичная стенка или бетон, устраняют все трещины. После этого стену обрабатывают грунтовкой для лучшего закрепления листов утеплителя.
- Производят наклеивание пенополистирольных листов изнутри цокольной стены при помощи клея-пены или клеевого состава. При использовании клея-пены пенополистирол закрепляется на время специальными зонтиками, чтобы исключить деформацию листа при разбухании пены.
- Стыки листов тщательно пропениваются, чтобы исключить «мостики» холода.
- Для лучшего утепления фундамента листы наклеиваются в два слоя.
- Чтобы защитить листы пенополистирола от мышей и крыс, на них устанавливается специальная металлическая сетка.
- Чтобы окончательно устранить возможность продувания пространства под домом, желательно к внутренней стороне утепленного цоколя подсыпать немного керамзита или грунта.
Пола
Утепление пола на свайном фундаменте непосредственно под домом внутри цокольного пространства производят в несколько этапов:
- на пол с внешней стороны дома по всей площади закрепляется пароизолирующий материал;
- на пароизоляцию устанавливается утеплитель, например, пенополистирол;
- утеплитель закрывается обшивкой из досок.
Такой пол можно использовать и как готовый потолок подвального помещения, так и единственный вариант утепления свайно-винтового фундамента в случае невозможности применения других способов.
Таким образом, произведя тщательное утепление свайно-ростверкого фундамента, вы окончательно устраните проблему холодных полов и существенно сэкономите на отоплении. А правильное соблюдение этапов работ и аккуратный монтаж утеплителя поможет значительно увеличить надежность и долговечность вашего дома.
Утепление свайного фундамента
Главная/Советы и идеи/Утепление свайного фундамента
дом дача строительство фундамент винтовые сваи буронабивные сваи
дом дача строительство фундамент винтовые сваи буронабивные сваи
При строительстве загородного дома одним из наиболее дорогостоящих и трудоемких этапов строительства всегда считалось устройство фундамента. Но сейчас появилась возможность монтажа винтовых и буронабивных свай для многих типов домов, которым заливка бетонного основания вовсе не требуется. Сваи обвязываются ростверком, который становится надежной основой для стен.
Столь простая технология стала так популярна, что некоторые застройщики совершенно забывают о продуваемом ветрами пространстве под их домом, словно парящим в воздухе. Такая вентиляция в зимнее время приводит к температурному дискомфорту внутри дома и перерасходам на отопление. Свайный фундамент надо утеплять, а как это сделать наилучшим образом, мы расскажем в этой статье.
Почему популярны сваи
Такой способ оказывается самым выгодным, если дом возводится на заболоченных и слабых грунтах, с высоким уровнем грунтовых вод. Несущие лопасти винтовых свай опираются на грунты ниже уровня промерзания, и сезонные колебания поверхности уже не оказывают на дом негативного влияния. Иногда такой фундамент оказывается единственно возможным решением при строительстве домов на участках с наклонным рельефом. Сооружение свайно-винтового поля совершенно не зависит от времени года и погоды, а по срокам возведения такой фундамент вообще не имеет себе равных. Обычно для этого требуется 1-2 дня, и можно начинать возведение стен.
Зачем утеплять свайный фундамент?
Этот вопрос задают многие частные застройщики, понимая, что сами сваи в утеплении не нуждаются – они завинчены ниже глубины промерзания и зимнее пучение грунта им не грозит. Но если поверх свайного поля заливается железобетонный ростверк, то зимой он становится довольно мощным аккумулятором холода и будет бесконечно поглощать тепло от стоящего на нем дома. Проблема оказывается действительно серьезной, и задачи утепления в таком случае совпадают с необходимостью полного цикла термоизоляционных работ как на обычном монолитном фундаменте.
Холодно в доме и без бетонного ростверка. Если стены монтируются на деревянную или стальную ростверковую обвязку, то под домом остается, продумываемое зимним ветром пространство, что также приводит к выхолаживанию пола и нижней части стен. Конечно же, можно устроить многослойную термоизоляцию цокольного перекрытия, но все лучшим вариантом остается закрытие подпольного просвета утеплительной конструкцией. А представьте себе, что дом оснащен водопроводом и канализацией. Тогда эти инженерные коммуникации будут проходить именно через продуваемое пространство. Так что утепление свайного фундамента улучшит и защищенность ваших коммуникаций от промерзания и разрушения.
Советы эксперта
Согласитесь, что даже с эстетической точки зрения, ваш дом будет выглядеть значительно привлекательнее, если его цокольная часть, помимо утепления, будет еще и красиво оформлена. Да и в открытое пространство уже не будет заноситься ветром всякий мусор, не будет видно хлама и остатков строительных материалов, которыми обычно заполняется это пространство.
Нужен комплексный подход
Строители знают, что утепление любого фундамента подразумевает и создание термоизолированной снизу отмостки вокруг дома. Отмостка в виде неширокой бетонной полосы вокруг дома предназначена для отвода атмосферной влаги от фундамента. До недавнего времени ее утепление с нижней стороны представлялось сложной задачей. Но с появлением на строительном рынке экструдированного пенополистирола проблема исчезла полностью – этот материал легко выдерживает многотонные нагрузки.
Теперь можно спокойно декорировать и утеплять периметр свайного поля, не опасаясь, что сезонная подвижка грунта оторвет наружную обшивку цоколя. Никакой подвижки уже не будет, поскольку под слоем экструдированного пенополистирола земля не промерзает даже в сильные морозы. Значит, в контакте со стабильным грунтом мы теперь можем устраивать любую защитную навеску по всему периметру свайного поля, закрыв в подполье доступ холодному воздуху. Доберемся с утеплителем и до бетонной плиты ростверка, лишив ее возможности накапливать холод, так ненужный в доме постоянного проживания. У вас появляется хороший выбор технических решений по термоизоляции собственного загородного дома.
Рассмотрим конкретный пример
Оптимальным вариантом утепления дома на винтовых сваях с бетонным ростверком может стать создание трех плоскостей утеплительного контура. С внешней стороны цоколя монтируем слой утеплителя нужной толщины. Применяем экструдированный пенополистирол Пеноплэкс – Фундамент. Этот материал выдержит статические и динамические нагрузки, не боясь атмосферной и грунтовой влаги, а его показатели термического сопротивления просто удивительны.
Этот контур цокольного утепления мы плотно состыкуем с горизонтальными плоскостями утепления ростверка и грунта. Для ростверка возможны варианты в выборе утеплителей, а вот грунт мы утеплим плитами экструдированного пенополистирола, толщиной не менее 50 мм. Теперь на теплую основу можно заливать наклонную отмостку по всему периметру дома. Впрочем, можно просто выложить ленту шириной в 600-800 мм из тротуарной плитки.
Можем обойтись без подполья
В некоторых случаях высота оголовков свайного поля оказывается столь мала, что нет никакого смысла устраивать подпольное пространство. В этом случае создание бетонного ростверка мы можем сразу совместить с нижним утеплением.
Делаем утрамбованную песчано-гравийную подушку, поверх которой выкладываем слой зкструдированного пенополистирола. Он будет исполнять роль нижней поверхности опалубки. Теперь можно заливать бетонный ростверк, не забывая, что по всему периметру он также должен быть утеплен основательно. Таким образом ваша фундаментная плита получила надежное утепление, и на ее основе можно возводить стены.
Кирпичный цоколь возможен
Возведение цокольной стенки из кирпича по мелкозаглубленному ленточному фундаменту у многих застройщиков сразу вызывает возражения. И действительно, в этом варианте есть определенная опасность. Если свайный фундамент надежно обеспечивает неподвижность постройки, то у мелкого ленточного фундамента для кирпичной облицовки такой стабильности нет, и сезонное вспучивание грунта неизбежно приведёт к его деформации. Выход заключается в связке основы для кирпичной кладки с неподвижными сваями. Для этого к ним привариваем швеллер по всему периметру, выставив его точно по горизонтальной линии.
Номер швеллера подбираем с учетом размера кирпича. После антикоррозионной обработки и гидроизоляционной накладки он станет надежной основой для кирпичной кладки. Но такой каркас, связанный с неподвижными сваями, может стать и основой для любой декоративной навески из плоского шифера, ЦСП, сайдинга и других отделочных материалов, который вы подберете по своему вкусу. Тогда ваш дом будет смотреться солидно и привлекательно.
Всё для ремонта на Castorama.ru
своими руками, технологии и материалы
Уровень комфорта в доме в зимний период во многом зависит от качества его отопления. Кроме надежной и грамотно спроектированной отопительной системы, важную роль в процессе отопления здания играет его теплоизоляция. Утепление дома предполагает сокращение оттока теплоты в окружающую среду за счет теплоизоляции стен и фундамента, который служит основанием, на которое опирается здание.
Дом на винтовых сваях. Нажмите на фото для увеличения.
Теплоизоляция дома, основание которого выполнено с применением винтовых металлических опор, имеет свои особенности, обусловленные конструкцией данного типа фундамента. На применяемых в строительстве железобетонных сваях могут быть построены дома различной массы и этажности.
Содержание
1 Конструктивные особенности винтовых свай
2 Теплоизоляция винтового фундамента
2.1 Дешевый вариант
3 Имитация цоколя
Конструктивные особенности винтовых свай
Винтовые сваи представляют собой современное конструктивно-технологическое решение для возведения домов на участках, структура грунта которых не позволяет использовать традиционные типы фундамента. Использование винтовых металлических строительных свай позволяет перераспределить нагрузку от веса дома и направить усилия на нижние, более плотные слои грунта.
[nggallery id=147]
Конструктивно винтовые сваи представляют собой трубы, материалом которых служит металлопрокат круглого сортамента. В нижней части трубы закреплены специальные заостренные лопасти, предназначенные для ввинчивания свай в землю. В верхней части сваи на ширине диаметра трубы просверлено сквозное отверстие, в которое вставляется прут из металлической арматуры, служащий для проворота конструкции во время ввинчивания.
Свайный фундамент надежно предохраняет здание от деформации в результате воздействия грунтовых вод. Свайные конструкции широко применяются для постройки домой на песчаных и заболоченных почвах. Данное решение позволяет возводить коттеджи и корпуса баз отдыха в непосредственной близости от морского или речного берега.
Схема монтажа свайно-винтового фундамента на глубину промерзания. Нажмите на фото для увеличения.
Ввинченная свая имеет выступающую и погруженную в грунт части. Утепление свайно винтового фундамента предполагает теплоизоляцию наружной части, контактирующей с окружающей средой. В качестве утеплителя свайного фундамента могут быть использованы различные материалы, выбор которых обусловлен назначением здания и климатическими особенностями месторасположения.
Толщина теплоизоляционного материала выбирается исходя из результатов предварительных расчетов. В зависимости от марки и типоразмера теплоизолятора определяется стоимость работ по утеплению фундамента.
Теплоизоляция винтового фундамента
Если в качестве теплоизолятора выбран влаговпитывающий материал, необходимо обеспечить его влагоизоляцию для предотвращения разрушения утеплителя и материала свай. Опасность разрушения металлической конструкции обусловлена появлением и развитием коррозии вследствие скопления конденсата на поверхности контакта утеплителя и трубы.
Утепление фундамента должно проходить с соблюдением всех строительных норм. Нажмите на фото для увеличения
Утепление ростверка напрямую влияет на уровень теплоизоляции пола, который находится на небольшом расстоянии от открытого пространства. Дом на свайном основании также предполагает укладку слоя гидроизоляции. Она заключается в закреплении листов рубероида на ростверке и фундаменте, швы между которыми покрываются водоотталкивающей мастикой. После выполнения работ по гидроизоляции необходимо выдержать недельный промежуток для полного высыхания мастики.
Дешевый вариант
Наиболее бюджетным вариантом утепления фундамента свайного дома является засыпка грунтом пространства от пола до поверхности земли. Данная работа может быть выполнена своими руками и не требует высоких материальных затрат или применения специальной техники.
Несмотря на минимальную стоимость, данный способ уступает по эффективности более дорогостоящим методам утепления. Наибольшее распространение в качестве утеплителя свайных строений получил пенопласт, поставляемый в листах заданной толщины и габаритов.
[nggallery id=148]
Имитация цоколя
Особенностью фундамента данного типа является наличие пространства между зданием и поверхностью земли. Ввиду данной конструктивной особенности, утепление винтового фундамента предполагает возведение декоративного экрана, имитирующего цокольный этаж.
Имитация цоколя может быть выполнена с использованием широкого спектра облицовочных материалов. В качестве материала отделки может применяться кирпич, облицовочный камень, плитка, профнастил или пропитанная специальным составом натуральная доска.
[nggallery id=149]

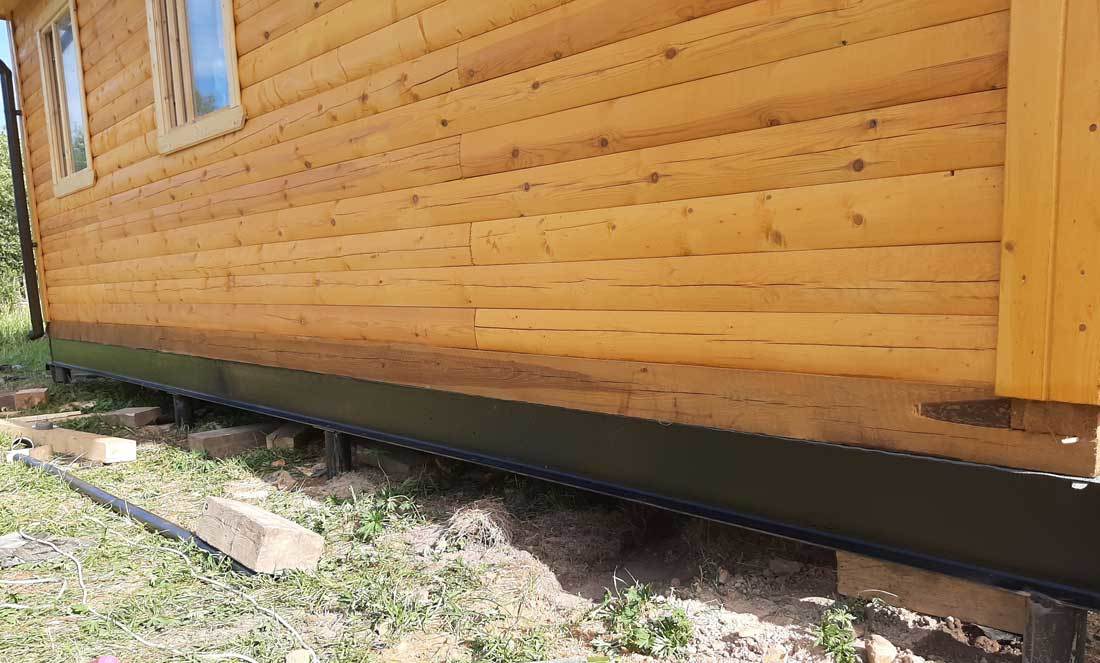

Основанием для постройки декоративного цоколя служит каркас, который представляет собой деревянную или сварную металлическую конструкцию. Наружная сторона каркаса служит для закрепления декоративной отделки, а к внутренней части крепятся листы утеплителя. Утепление свайного фундамента, совмещенное с декоративной отделкой, позволяет не только улучшить климатические условия в доме, но и облагородить его внешний вид.
- Автор: admin
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Утепление свайного фундамента на винтовых сваях: рекомендации
Утепление свайного фундамента – головная боль для тех домовладельцев, кто решил строить свой дом без подвала. Такое решение можно понять – не хочется заглублять дом, ленточный фундамент – это не экономично, свайно винтовой фундамент – самый универсальный для всех климатических зон.
Но в результате мы имеем конструкцию, утепление которой необходимо для исключения мостиков холода, а выполнение утепления сопряжено с неудобствами. Однако выход существует, мы расскажем, как утеплить свайный фундамент.
Содержание:
- 1 Свайно – винтовые фундаменты
- 2 Методы утепления свайно – винтовых фундаментов
- 3 Материалы для утепления
- 4 Как выполнить утепление
- 5 Заключение

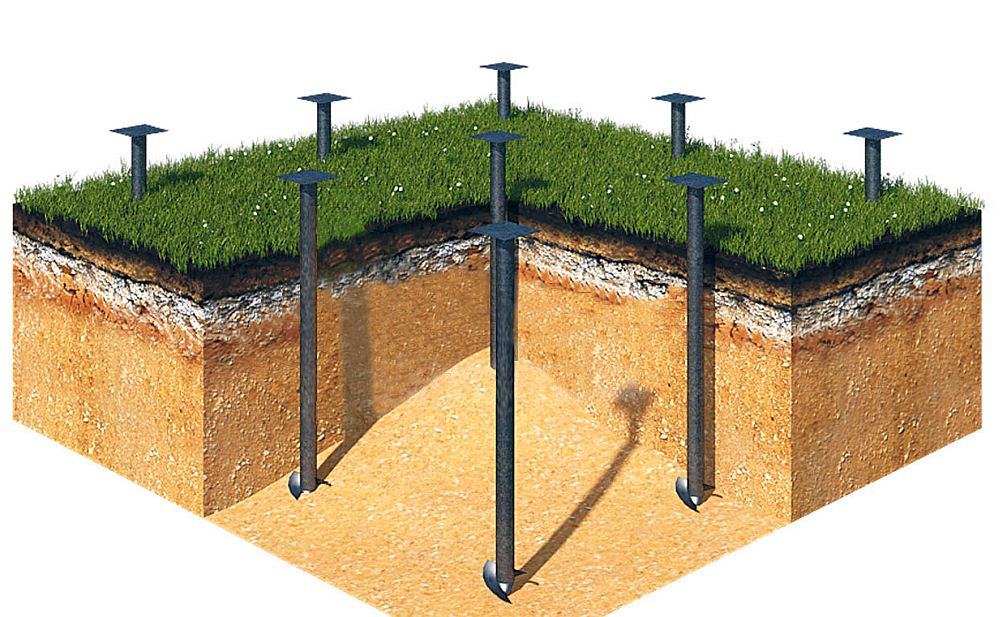

Свайно – винтовые фундаменты

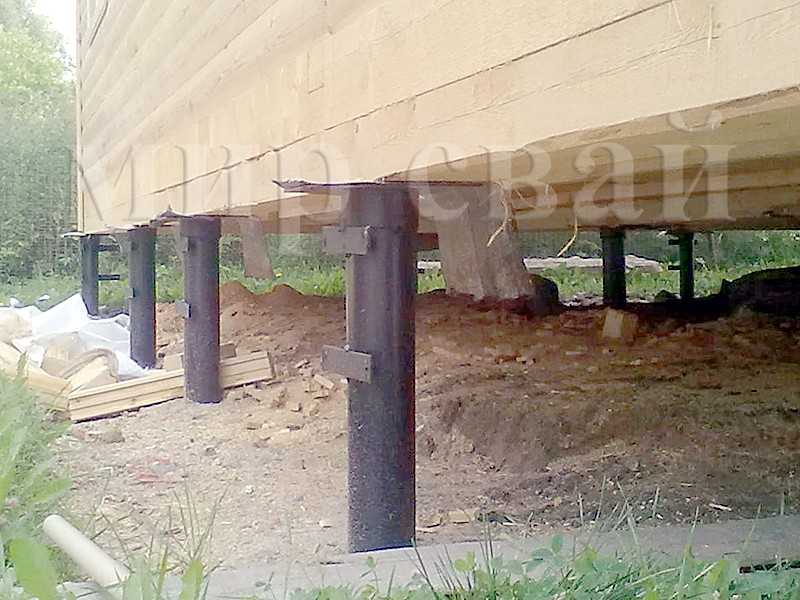

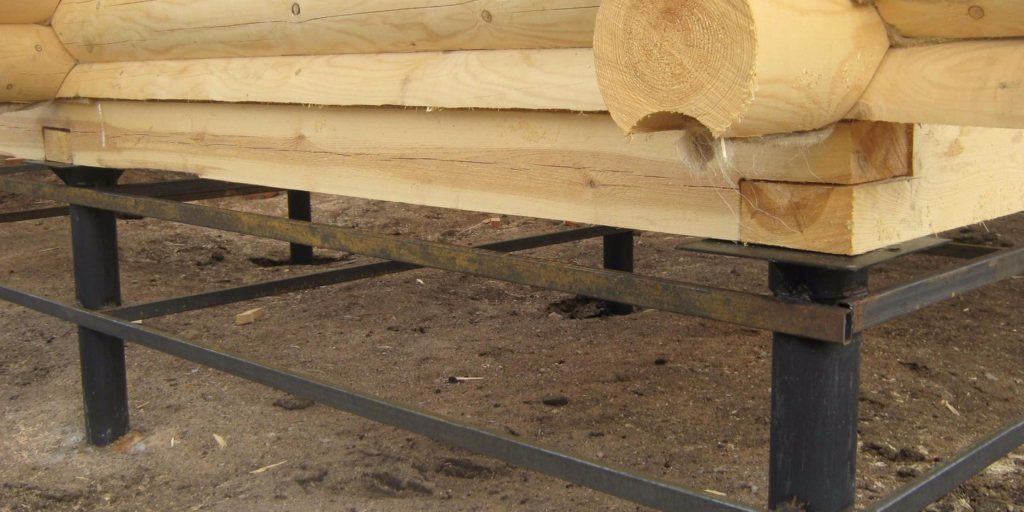

Обвязка свай может быть выполнена из различных материалов:
- Металла – швеллера или двутавра.
- Из бетона.
- Из бруса.
Как правило, обвязку свай брусом выполняют при строительстве домов из древесины, обвязка из металла делается для относительно легких каркасных домов, а бетонный ростверк предусматривается при строительстве из кирпича или блоков.
Методы утепления свайно – винтовых фундаментов
Выбор метода утепления свайно винтового фундамента зависит от расстояния между уровнем грунта и полом 1-го этажа дома, от материала стен, от материала обвязочной балки, и, наконец, от вида утепления:
- Снаружи по периметру ростверка.
- Утепление пола.
- Полное.
Первым способом пользуются при строительстве деревянного дома и небольшой разнице отметок грунта и пола. В этом случае выполняется каркас по периметру ростверка, по которому проводят утепление и облицовку. Промежуток между отмосткой и низом цокольной панели служит для проветривания подпольного пространства (1).
Второй способ заключается в утеплении пола первого этажа и отмостки, при устройстве пола по грунту (2).
ОБРАТИТЕ ВНИМАНИЕ: нежелательно для гидроизоляции использовать полиэтилен, так как срок его службы несопоставим со сроком службы капитальных построек, а замена невозможна.
При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3).
При выполнении каждого из этих способов утепления свайно винтового фундамента возможны различные вариации, например, утепление цоколя не снаружи, а изнутри, или устройство цоколя из кирпича на своем ленточном фундаменте.
Материалы для утепления
Утепление фундамента на винтовых сваях проводят материалами с наименьшим водопоглощением, так как теплоизоляторы, впитывающие влагу, в условиях нулевого цикла не будут выполнять своей функции. Материалов для утепления цоколя не так много: пеностекло, пенополистирол, экструдированный пенополистирол, керамзит, пенополиуретан.
Из этих утеплителей чаще всего используется плитный экструдированный пенополистирол, как наиболее экономичный вариант, из засыпных утеплителей – керамзитовый гравий.
Пенополиуретан также имеет хорошие показатели и экономичен, его в основном используют при утеплении ростверка набрызгом изнутри подпола. Наилучший цокольный утеплитель – пеностекло, так как при нулевом водопоглощении этот материал не горит, и, в отличие от пенополистирола, не плавится, не выделяет токсичных газов, но его стоимость выше пенопластов.
ОБРАТИТЕ ВНИМАНИЕ: пенополистирол разрушается под действием света, поэтому требуется тщательная заделка всех стыков.
Как выполнить утепление
Утепление винтового фундамента первым способом выполняют при строительстве деревянного дома и полом первого этажа по лагам. В этом случае на первый венец сруба набивают с внешней стороны направляющие из брусков 50х50 мм, в ячейки закладывают плитный утеплитель, снаружи крепят декоративную отделку – сайдинг, панели под камень или штукатурят поверхность защитной штукатуркой.
Древесина каркаса должна быть антисептирована и пропитана антипиреном. Пол по лагам также утепляют. Это утепление фундамента своими руками наименее затратно (1).
Теперь о том, как утеплить фундамент на винтовых сваях при устройстве пола по грунту. Способ предусматривает укладку плит утеплителя под всем пространством первого этажа и отмостки по периметру дома по щебеночной подготовке и песчаной засыпке (2). После укладки утеплителя и устройства гидроизоляции заливают стяжку чернового пола, затем выполняют чистый пол.
Рассмотрим, как утеплить свайно винтовой фундамент с бетонным ростверком при опирании плиты перекрытия первого этажа на ростверк (3). Бетонный монолитный ростверк отделяется от грунта слоем щебня и песчаной подушкой, на которую уложена теплоизоляция, в нашем случае – экструдированного пенополистирола.
Подполье под домом засыпается слоем грунта, который уплотняют, поверх него укладывается мембрана – геотекстиль, затем слой утеплителя, далее на ростверк кладут плиты перекрытия. Выполняется по проекту кладка кирпичного цоколя, возводится стена вровень с краем ростверка. Наружную поверхность цоколя свайно фундамента, стены и ростверка утепляют «мокрой штукатуркой» либо по системе «вентилированный фасад».
youtube.com/embed/596VDYU2r7M” frameborder=”0″ allowfullscreen=”allowfullscreen”>ВНИМАНИЕ: для обеспечения циркуляции воздуха в пространстве подпола, в цоколе необходимо устраивать продухи.
Заключение
Утепление фундамента снаружи, выполненное в соответствии с рекомендациями, и материалами соответствующего назначения, обеспечит в доме теплый пол, отсутствие сквозняков и прослужит долгое время.
Что такое винтовые сваи для ремонта фундамента?
Прочный фундамент необходим для любой конструкции, независимо от ее размера. Однако со временем земля, поддерживающая здание снизу, может измениться. Например, грязь может смещаться, стихийные бедствия могут разъедать землю, а постоянный вес может привести к растрескиванию и деформации фундамента. Большинство экспертов по ремонту фундамента предлагают использовать винтовые сваи для решения этой проблемы — так что же такое винтовые сваи?
Спиральные сваи представляют собой большие винты из высокопрочной стали, которые помогают закрепить фундамент в грунте. Свая ввинчивается глубоко в землю, а вершины покрываются бетоном, образующим фундамент здания.
Спиральные сваи доступны в различных размерах, в зависимости от типа конструкции и конструкции. Они также известны под несколькими названиями, в том числе:
- Винтовые сваи
- Спиральные анкеры
- Анкеры
- Винтовые сваи
- Цилиндрический анкер
- Винтовые фундаменты
Первые винтовые сваи были спроектированы 200 лет назад слепым инженером, который использовал их для швартовки кораблей и пирсов. Однако вскоре они были использованы для наземного строительства. Их можно использовать практически в любом ландшафте, даже в мерзлых и сейсмоопасных районах.
Итак, теперь, когда мы объяснили, что такое винтовые сваи, давайте углубимся в то, как и почему они работают и когда их можно использовать.
Как работают винтовые сваи?
Если конструкция построена на довольно нестабильном грунте или в районе, где невозможно глубокое рытье, можно добавить винтовые сваи для дополнительной устойчивости. Они ввинчиваются в грязь внизу так же, как обычный шуруп входит в стену. Земля очень мало нарушается, а винтовые сваи могут проникать глубоко в твердую поверхность.
Это несколько частей винтовой сваи. Носок сваи, или свинцовая секция, находится внизу и приварен под углом, чтобы врезаться в землю внизу. Непосредственно над ним находится винт или удлинитель, который вращается, чтобы закрепить его в земле. Ствол сваи — самая длинная часть винтовой сваи. Наконец, наверху находятся заделки, куда можно вставить болты, чтобы прикрепить фундамент к свае.
Несколько винтовых свай используются вместе для формирования системы фундамента. Свинцовая секция содержит винтовые пластины, которые обычно включают от одного до четырех винтов. Как правило, это самые глубокие винтовые сваи, которые обеспечат наибольшую поддержку. Дополнительные спирали могут быть добавлены с различными интервалами, как правило, в виде сетки.
Для чего используются винтовые сваи?
Винтовые сваи используются для конструкций в районах, где состояние грунта не может выдержать вес здания. Это может быть вызвано мягкой грязью, перенасыщением или нестабильностью из-за землетрясений или оползней.
Их можно использовать для небольших сооружений, таких как дома и большие здания, мосты, железные дороги, доки и гавани.
Как вставляются спиральные сваи?
Как правило, винтовые сваи вставляются перед строительством и бурятся до закладки фундамента. Однако в некоторых случаях в готовую конструкцию можно добавить винтовые сваи.
Poly-Life предлагает винтовую забивку свай для домов с помощью нашей уникальной системы подъема и пробивки бетона. Наш процесс установки винтовых свай требует нескольких шагов:

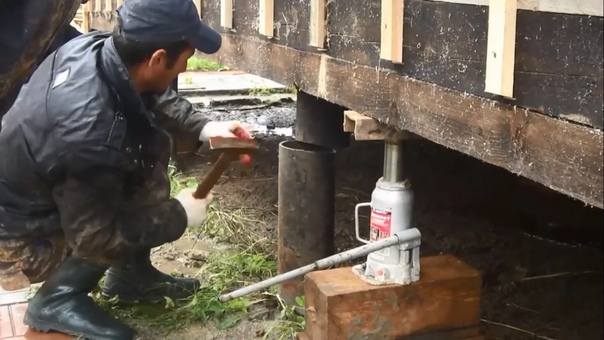

- Обнажить фундамент, удалив землю вокруг участка.
- Винтовая свая вставляется под углом 30°, чтобы ее можно было забурить в землю.
- Затем машины проталкивают спиральную сваю до тех пор, пока она не станет параллельной, и добавляется удлинитель, чтобы сваю можно было пробурить глубже в почву.
- Добавлен фундаментный кронштейн, чтобы его можно было прикрепить к фундаменту здания.
- Гидравлика используется для давления на сваи и небольшого подъема фундамента.
- К кронштейнам болтами крепится труба для соединения фундамента с винтовой сваей.
- Фундамент благополучно опущен, ремонт завершен.
В зависимости от требуемой глубины, размера и состояния здания винтовые сваи могут быть установлены достаточно быстро.
Нужны ли моему дому или зданию винтовые сваи?
Существует множество способов ремонта фундамента, например, использование пенополиуретана для подъема. Однако в некоторых случаях спиральные сваи являются лучшим решением.
Если ваш фундамент нуждается в усилении, так как он начал смещаться, сдвигаться или скользить, вам помогут винтовые сваи. Его также можно использовать для выравнивания неровного основания. Даже если вы не заметите никаких изменений в уровне вашего дома, трещины вдоль стен вашего фундамента или подвала могут быть признаком нестабильности. Эти трещины должны быть сначала заделаны, а затем могут быть вставлены винтовые сваи для обеспечения дополнительной поддержки.
Лучший способ определить, подходят ли спиральные сваи для вашего дома или здания, — это поговорить со специалистом по ремонту фундамента. Наша команда в Poly-Lift может ответить на все ваши вопросы и даже предоставить бесплатную оценку лучшего решения для подъема фундамента для вас.
Мы помогли сотням владельцев недвижимости в Логане, штат Юта, отремонтировать фундамент. Свяжитесь с нашей командой сегодня, чтобы узнать, как мы можем вам помочь!
Фундамент на винтовых сваях: что это такое [детали, стоимость и конструкция]
Перейти к содержимому Фундамент на винтовых сваях — разновидность свайного фундамента. Устанавливается в грунт путем завинчивания винтовой сваи. Процесс такой же, как ввинчивание в дерево.
Винтовая свая может иметь более одной спирали (также называемой винтовой). В зависимости от использования земли и условий.
Дополнительные спирали назначаются в случае необходимости большей нагрузки или контакта с мягким грунтом. Устанавливается в группу с минимальным шумом и вибрацией.
Некоторые винтовые сваи соединены с различными силовыми механизмами. Они могут обеспечить производительность в земле в нескольких диапазонах почвы. Включает зоны землетрясений.
Содержание
Фундамент на винтовых сваях ДетальВинтовая свая состоит из круглых стальных секций с прикрепленными к ним шурупами.
В процессе установки винтовые сваи врезаются в грунт. Спиральная спираль и валы спроектированы так, чтобы соответствовать различным грунтовым условиям.
Когда свая достигает заданной глубины, она заполняется бетоном для установки. Армирование используется для увеличения несущей способности сваи.
Используется для соединения с конструкцией здания над землей.
Для домикаКоттеджи часто строят вблизи озер и рек, где плотность почвы низкая. Им нужен устойчивый фундамент, чтобы оставаться на месте, несмотря на естественные движения грунта. Фундамент на винтовых сваях обеспечивает домикам стабильный фундамент, устойчивый к подвижкам грунта.
Свайный фундамент является идеальным решением в зонах затопления и землетрясений или на крутых склонах.
Наши винтовые сваи невосприимчивы к колебаниям температуры и движениям грунта. Установленная на неподвижном фундаменте, ваша кабина будет соответствовать погодным изменениям.
УстановкаРазмер, количество и размещение свай зависят от типа конструкции и ее веса. Мы подберем для вас правильный тип свай в соответствии с вашей структурой грунта и типом грунта.
Обычно домики строят из грунта с низкой плотностью, сваи подбираются с учетом этого элемента.
Мы используем более легкую технику для фундамента на винтовых сваях. Наш трактор оснащен газонными шинами, чтобы предотвратить повреждение вашего имущества.
Кроме того, наше оборудование способно работать в труднодоступных местах.
Вы будете готовы начать строительство своей хижины, как только сваи будут вбиты в землю. Не требуется время ожидания! Это гарантирует надлежащую изоляцию пола вашей каюты. Потому что его нижняя сторона будет подвергаться воздействию элементов.
Для домаКачество дома начинается с прочного фундамента. Выбор правильного фундамента для дома имеет решающее значение.
Но некоторые люди находят опции запутанными и трудными для понимания. С массой преимуществ и возможностей, которых нет в других типах. Фундамент на винтовых сваях — это гибкий вариант для строительства вашей мечты. Дома на винтовых сваях чувствительны к строительству.
Большинство домов имеют подвальный, плитный или подвальный фундамент. Но есть варианты помимо этого.
Большинство домовладельцев любят фундаменты на винтовых сваях. Потому что они полезны для окружающей среды и экономят деньги. Для установки фундамента на винтовых сваях требуется небольшая техника. Он устанавливает опорные стержни в землю.
Стоимость фундамента на винтовых сваяхСтоимость фундамента на винтовых сваях зависит от нескольких переменных. Он включает в себя состояние почвы, размер конструкции, ее конструкцию и вес. Эти вещи следует учитывать, чтобы оценить окончательную цену.
Если поврежденный участок копается машиной, вы можете прогнозировать ориентировочную стоимость от 1100 до 1500 долларов за винтовую сваю. В то время как копание вручную связано с более высокими затратами и более длительным временем до завершения. Диапазон цен на винтовые сваи обычно составляет от 1200 до 1600 долларов за штуку.
Факторы, определяющие стоимость винтовых свай Ниже приведены факторы, которые непосредственно влияют на стоимость фундамента из винтовых свай.
Типы винтовых свай
Стоимость также зависит от типа выбранных вами винтовых свай. Винтовые сваи бывают двух основных типов; один с круглым валом и один с квадратным валом.
Состояние почвы
Если почва пораженного участка более мягкая или с высоким естественным уровнем грунтовых вод. Тогда вам нужно будет вложить дополнительные деньги.
Глубина установки
Для копания винтовых свай на более глубоком и безопасном уровне требуется больше материала и времени. В конечном итоге это увеличивает стоимость.
Требуемое количество винтовых свай
Необходимость в сваях определяется типом конструкции, нагрузкой и требованиями к опоре. Большее количество винтовых свай означает большую стоимость.
Требования к проектированию фундамента из винтовых свайПроектировщики конструкций должны учитывать следующие факторы при проектировании конструкции и фундаментов из винтовых свай:
- Важность сооружения определяет силу землетрясения.
Также необходимы ветровые нагрузки для конструкции и фундамента.
- Расчетный срок службы конструкции из винтовых свай – согласно Строительным нормам требуется срок службы 50 лет. Для более ответственных конструкций может потребоваться срок службы 100 лет. Винтовые сваи также можно использовать для мгновенной анкеровки или временных конструкций
- Сложность оценки и крепления фундаментов. Проектировщик может предложить формальное предельное состояние повреждения.
- Исходы, если винтовая свая превышает согласованные допуски по вертикали или горизонтали.
Надлежащее понимание основ процесса проектирования позволяет влиять на проектирование винтовых свай.
Конструкция винтовых свай включает:
Процесс установки
Процесс установки винтовых свай влияет на конструкцию.
Процесс включает стандартные процедуры. Он предполагает заглубление винтовой сваи в грунт. С помощью гидравлического моментного двигателя. Он дает спиралей, проникающих в почву. Он вращается за счет приложения крутящего момента к головке вала.
Процесс установки винтовых свай не ограничивается приложением крутящего момента. но также имеет применение нисходящего давления и называется толпой. Это дополнительно облегчает установку.
Передача нагрузки в нагруженных сваях
Конструкция винтовых свай определяется реакцией глубоких фундаментов. Когда он подвергается прикладной нагрузке.
При передаче нагрузки на грунт от винтовой сваи. Нагрузка передается на винтовые пластины в виде несущего сопротивления. Оно намного больше, чем сопротивление вала.
Использование стандартного теста на пенетрометрию (SPT) и конусного пенетрометра (CPT)
Значение N, полученное с помощью SPT, является важным параметром. Из-за его последствий для возникновения ограничений. Также ссылка на скорость установки.
Предельная грузоподъемность винтовой сваи и глубина заделки винтовой сваи.
CPT делает вывод о свойствах почвы в исследуемом профиле почвы. Если расчетное сопротивление проникновению связано с требуемым крутящим моментом при установке. Кроме того, для силы сжатия или растяжения сваи.
Система фундамента из винтовых свайВинтовые сваи состоят из круглых полых стальных стержней, к которым прикреплены одна или несколько спиралей.
Винтовые сваи ввинчиваются в грунт с постоянным шагом, а не просверливаются сквозь него. Спиральные лопасти и валы специально сконструированы, чтобы выдерживать грунтовые условия.
Когда свая вкопана на заданную глубину, она остается на месте. Обычно подается с бетоном. Выступающая арматура соединяет сваи с конструкцией здания. Более того, в некоторых случаях это может увеличить емкость сваи.
ЗаключениеВинтовые сваи являются ценным средством монтажа.
Они связаны с их механизмом рассеивания нагрузки. Кроме того, обеспечивает полезную работу в земле на различных почвах. Он включает зоны землетрясений с потенциалом разжижения.
Нажмите для поиска
Искать:
4 Тип правки прутка: круглый, плоский, TMT, квадратный
22 апреля 2022 г.
Резка бетона пилой: что это такое, зачем резать, как резать
23 ноября 2021 г.
Concrete Power Float: 6 часто задаваемых вопросов [Когда, допуск, дождь, отвердитель…]
1 февраля 2021 г.
- 3
- Упрощенный доступ к сантехнике, электропроводке, воздуховодам и другим электрическим деталям
- Мало или совсем нет плесени и гнили из-за вентиляции под конструкцией
- Может быть более экономичным, чем другие основы
- Легче и дешевле в ремонте, чем плитный фундамент
- Облегчение переезда – при необходимости
- Может быть подвержен заражению насекомыми и вредителями, вызывающими повреждение проводки и элементов конструкции. Во избежание этого полы должны быть хорошо утеплены для защиты от насекомых
- Энергоэффективность – полы холоднее зимой – без надлежащей изоляции
- Скрип и скрип половиц возможны из-за того, что опорно-балочный фундамент имеет меньшую опору, чем полы, лежащие на бетонной плите
- Возможна сырость, в зависимости от высоты фундамента, которую можно исправить, установив дренаж или канавку для отвода воды по периметру фундамента
- Возможно значительное повреждение всего фундамента из-за незначительного повреждения столба или опоры
- Сваи торцевые — в которых нижний конец сваи опирается на слой особо прочного грунта или породы. Нижний конец упирается в поверхность, выступающую в роли пересечения слабого и прочного слоев, при этом нагрузка минует слабый слой и передается на прочный слой.
- Висячие сваи – Здесь нагрузка передается на грунт по всей высоте сваи… вся поверхность цилиндрической сваи передает вес на грунт. Величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.
- Сваи забивные наклонные, чтобы противостоять наклонным нагрузкам.
Бетонные сваи бывают двух видов . Сборный железобетон, которому придают определенную форму в месте, отличном от здания, отверждают на литейном дворе, а затем транспортируют к месту проведения работ. Заливка на месте или заливка на месте означает, что стандартный бетон доставляется на площадку, а затем помещается в нужное место или в самосвал или насос.
Древесина. Поскольку деревянные сваи используются для поддержки зданий в районах со слабой почвой, необходимо иметь деревья с исключительно прямыми и длинными стволами. Деревья должны быть не менее 20 метров в длину, потому что два ствола не могут быть соединены вместе в одну кучу.
Стальные сваи представляют собой тяжелые колонны, сделанные из стали, а не из бетона, и предназначены для крепления тяжелых конструкций, таких как небоскребы, автомобильные мосты и вертикальные башни.
Прочность и долговечность стали позволяют забивать сваи глубже в землю и преодолевать плотные слои твердого гравия.
- Фундамент подходит для всех размеров недвижимости и может быть установлен на большой площади и исключительно большой длины.
- Сваи можно использовать там, где не требуется бурение.
- Стопки очень аккуратные и чистые.
- Склонность к повреждениям при пробивке камней и валунов, а также к атакам морских буров
- Трудно заранее узнать фактическую требуемую длину
- Вибрации распространены и влияют на соседние конструкции при забивке свай в грунт
- Для работы требуется тяжелая техника
- Не иметь низкого дренажа
Универсальность и множество возможностей
Сокращение времени проекта
Простота установки – возможность круглогодичной эксплуатации
Простота доступа
Уменьшение углеродного следа/уменьшение воздействия на окружающую среду. Забивка винтовых свай в землю означает меньшее смещение грунта. Избыток почвы не нужно вывозить с площадки, что позволяет сэкономить на транспортных расходах и уменьшить углеродный след проекта.
Легкость демонтажа, когда фундамент больше не требуется
Снижение риска для рабочей силы
Минимальное воздействие шума и вибрации на соседние конструкции
- Минимальное воздействие шума и вибрации на соседние конструкции
- Очень твердые несущие слои, которые трудно проникнуть
- Повреждение спиралей возможно при прокладке через пласты (например, твердые породы)
- Требуемое время производства
- Возможны дополнительные расходы, связанные с плохим и трудно предсказуемым состоянием почвы.
- Прочный и прочный фундамент, передающий нагрузку от дома на фундамент и распределяющий вес по большей площади.
- Приподнятый фундамент защищает пол от затопления и непогоды.
- Обеспечивает легкий доступ к сантехнике, электропроводке и механическим системам.
- Подходит для большинства почвенных условий
- Приподнятый фундамент дополняет эстетику дома.
- Внешний диаметр (Н.
Д.) = 2,875 дюйма
- Толщина стенки = 0,203 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.).
- Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.
).
- Внешний диаметр (Н.Д.) = 2,875 дюйма
- Толщина стенки = 0,276 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.
).
- Внешний диаметр (Н.Д.) = 3,500 дюйма
- Толщина стенки = 0,300 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) – болты Ø1″ класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности при растяжении = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 ksi (мин.), предел прочности при растяжении = 62 ksi (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 ksi (мин.), предел прочности при растяжении = 65 ksi (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.
Д.) = 3,5 дюйма
- Толщина стенки = 0,313 дюйма
- Предел текучести ствола сваи = 65 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) 1-дюймовых болта класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.).
- Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.
Д.) = 4,5 дюйма
- Толщина стенки = 0,337 дюйма
- Предел текучести ствола сваи = 70 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) болта 1-1/8″ класса 8 с гайками Заканчивать
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = ASTM A572, класс 50 x толщина 3/8 дюйма.
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.).
- Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.
).
- В соответствии с допустимой пропускной способностью AISC одинарного Ø3/4″ (HA150) или (2)
Ø3/4″ (HA175) Болты класса 8 с двойным срезом.
- Регулируется подшипником в отверстиях под болты.
- Мощности включают запланированную потерю толщины стали из-за коррозия черной стали без покрытия. Плановые потери толщины составляют сроком на 50 лет и соответствуют ICC-ES AC358.
- Допустимые мощности сжатия основаны на непрерывном поперечном удержание грунта в грунтах с числом ударов SPT ≥ 4.Сваи с открытые незакрепленные секции или сваи, помещенные в более слабые или жидкие грунты должны оцениваться в каждом конкретном случае инженером проекта.
- Указанные механические нагрузки относятся только к валу. Система мощности также не должны превышать установленный крутящий момент. емкости или перечисленных в соответствующих таблицах емкости кронштейна.
- Перечисленные коэффициенты Kt по умолчанию являются общепринятыми отраслевыми стандартами.
Они, как правило, консервативны и соответствуют перечисленным
в ICC-ES AC358.
Коэффициенты K t для конкретного участка могут быть определены для данный проект с полномасштабным нагрузочным тестированием.
- Указанная емкость грунта является предельным значением при максимальной установке. крутящий момент. Допустимые значения емкости грунта получают путем деления предельные значения по соответствующему коэффициенту запаса (FOS). ФОС это чаще всего принимается равным 2,0, хотя может быть выше или ниже FOS. рассматривается на усмотрение проектировщика винтовой сваи или как продиктовано требованиями местного кодекса.
- Квадратные ствольные сваи могут быть рассмотрены для применения на сжатие в профили почвы, обеспечивающие достаточную непрерывную боковую поддержку; например, в почвах с количеством ударов SPT ≥ 10. Даже в этих более высоких условия прочности грунта, следует учитывать анализ потери устойчивости, с учетом разрывов и потенциальных эксцентриситетов созданные соединителями
- Внешний диаметр (Н.
Д.) = 2,875 дюйма
- Толщина стенки = 0,203 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.Д.) = 2,875 дюйма
- Толщина стенки = 0,276 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.
Д.) = 3,5 дюйма
- Толщина стенки = 0,313 дюйма
- Предел текучести ствола сваи = 65 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) 1-дюймовых болта класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.Д.) = 4,5 дюйма
- Толщина стенки = 0,337 дюйма
- Предел текучести ствола сваи = 70 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) болта 1-1/8″ класса 8 с гайками Заканчивать
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = ASTM A572, класс 50 x толщина 3/8 дюйма.
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- В соответствии с допустимой пропускной способностью AISC одинарного Ø3/4″ (HA150) или (2)
Ø3/4″ (HA175) Болты класса 8 с двойным срезом.
- Регулируется подшипником в отверстиях под болты.
- Мощности включают запланированную потерю толщины стали из-за коррозия черной стали без покрытия. Плановые потери толщины составляют сроком на 50 лет и соответствуют ICC-ES AC358.
- Допустимые мощности сжатия основаны на непрерывном поперечном удержание грунта в грунтах с числом ударов SPT ≥ 4.Сваи с открытые незакрепленные секции или сваи, помещенные в более слабые или жидкие грунты должны оцениваться в каждом конкретном случае инженером проекта.
- Указанные механические нагрузки относятся только к валу. Система мощности также не должны превышать установленный крутящий момент. емкости или перечисленных в соответствующих таблицах емкости кронштейна.
- Перечисленные коэффициенты Kt по умолчанию являются общепринятыми отраслевыми стандартами.
Они, как правило, консервативны и соответствуют перечисленным в ICC-ES AC358. Коэффициенты K t для конкретного участка могут быть определены для данный проект с полномасштабным нагрузочным тестированием.
- Указанная емкость грунта является предельным значением при максимальной установке. крутящий момент. Допустимые значения емкости грунта получают путем деления предельные значения по соответствующему коэффициенту запаса (FOS). ФОС это чаще всего принимается равным 2,0, хотя может быть выше или ниже FOS. рассматривается на усмотрение проектировщика винтовой сваи или как продиктовано требованиями местного кодекса.
- Квадратные ствольные сваи могут быть рассмотрены для применения на сжатие в
профили почвы, обеспечивающие достаточную непрерывную боковую поддержку;
например, в почвах с количеством ударов SPT ≥ 10.
Даже в этих более высоких условия прочности грунта, следует учитывать анализ потери устойчивости, с учетом разрывов и потенциальных эксцентриситетов созданные соединителями
- Внешний диаметр (Н.Д.) = 2,875 дюйма
- Толщина стенки = 0,203 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.
Д.) = 2,875 дюйма
- Толщина стенки = 0,276 дюйма
- Предел текучести ствола сваи = 60 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (2) болта ¾ дюйма класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Крепежные детали нового строительного кронштейна: (2) болта ¾ дюйма класса 8 с Орех
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.Д.) = 3,5 дюйма
- Толщина стенки = 0,313 дюйма
- Предел текучести ствола сваи = 65 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) 1-дюймовых болта класса 8 с гайками
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = 0,375 дюйма
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.).
- Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- Внешний диаметр (Н.
Д.) = 4,5 дюйма
- Толщина стенки = 0,337 дюйма
- Предел текучести ствола сваи = 70 тысяч фунтов на квадратный дюйм (мин.)
- Соединительное оборудование: (4) болта 1-1/8″ класса 8 с гайками Заканчивать
- Доступные диаметры лопастей Helix = 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов.
- Толщина спирального лезвия = ASTM A572, класс 50 x толщина 3/8 дюйма.
- Кронштейн новой конструкции: квадратная пластина A36 ¾” x 6″ (для допустимая степень сжатия до 60,0 тысяч фунтов)
- Кронштейн: сварной, изготовленный из 0,25 дюйма, 0,375 дюйма и
Стальной лист толщиной 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм (мин.). - Внешний рукав: наружный диаметр 3,50 дюйма, стенка 0,216 дюйма, длина 30 дюймов,
воротник рукава приварен к одному концу.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 дюйма, длиной 9,0 дюйма и толщиной 1 дюйм с
с одной стороны приварено ограничивающее кольцо.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), предел прочности на растяжение = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с цельной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.
Класс B7, предел прочности при растяжении = 125 тысяч фунтов на квадратный дюйм (мин.).
- В соответствии с допустимой пропускной способностью AISC одинарного Ø3/4″ (HA150) или (2)
Ø3/4″ (HA175) Болты класса 8 с двойным срезом.
- Регулируется подшипником в отверстиях под болты.
- Мощности включают запланированную потерю толщины стали из-за коррозия черной стали без покрытия. Плановые потери толщины составляют сроком на 50 лет и соответствуют ICC-ES AC358.
- Допустимые мощности сжатия основаны на непрерывном поперечном удержание грунта в грунтах с числом ударов SPT ≥ 4.Сваи с открытые незакрепленные секции или сваи, помещенные в более слабые или жидкие грунты должны оцениваться в каждом конкретном случае инженером проекта.
- Указанные механические нагрузки относятся только к валу. Система мощности также не должны превышать установленный крутящий момент. емкости или перечисленных в соответствующих таблицах емкости кронштейна.
- Перечисленные коэффициенты Kt по умолчанию являются общепринятыми отраслевыми стандартами.
Они, как правило, консервативны и соответствуют перечисленным в ICC-ES AC358. Коэффициенты K t для конкретного участка могут быть определены для данный проект с полномасштабным нагрузочным тестированием.
- Указанная емкость грунта является предельным значением при максимальной установке. крутящий момент. Допустимые значения емкости грунта получают путем деления предельные значения по соответствующему коэффициенту запаса (FOS). ФОС это чаще всего принимается равным 2,0, хотя может быть выше или ниже FOS. рассматривается на усмотрение проектировщика винтовой сваи или как продиктовано требованиями местного кодекса.
- Квадратные ствольные сваи могут быть рассмотрены для применения на сжатие в
профили почвы, обеспечивающие достаточную непрерывную боковую поддержку;
например, в почвах с количеством ударов SPT ≥ 10.
Даже в этих более высоких условия прочности грунта, следует учитывать анализ потери устойчивости, с учетом разрывов и потенциальных эксцентриситетов созданные соединителями
- 3
Плюсы и минусы необычного фундамента
Некоторым домам нужен фундамент, который возвышает конструкциюХотя мало кто тратит мало времени на размышления о фундаменте дома, простой факт заключается в том, что он один из важнейших элементов дома. Как и крыша, фундамент — несущая конструкция, поддерживающая дом — не является популярным предметом разговора с потенциальными домовладельцами.
Типы фундаментов различаются в зависимости от таких факторов, как архитектурный стиль, географическое положение, климат, почва и условия влажности, а также все важные расходы на строительство дома. В дополнение к обычным вариантам — как полноценные, проходные или дневные подвалы; подпольные пространства; и бетонные плиты, с которыми мы знакомы или, по крайней мере, слышали, и которые работают в различных климатических условиях и с различными потребностями, есть также необычные фундаменты, которые особенно важны для прибрежных, пляжных, береговых и районы, подверженные наводнениям.
Поскольку не все дома построены на одном и том же фундаменте, очень важно понимать другие варианты. Итак, давайте сосредоточимся на различных типах возвышений, таких как опоры, сваи и фундаменты с винтовыми сваями.
Этот 1,5-этажный дом в современном прибрежном стиле площадью 1619 квадратных футов, построенный на приподнятом фундаменте, имеет просторную веранду, три спальни, две ванные комнаты, большие окна и отдельную спальню на верхнем этаже.
. (Таблица 116-1085)
Будь то по практическим или эстетическим причинам, потенциальные покупатели жилья заново открывают для себя фундамент фальшпола. По сути, приподнятый фундамент предназначен для поднятия жилого пространства дома над землей, чтобы изолировать его от насекомых и влаги, а также защитить от сильного дождя и бури. Визуально фальшпол дома работает как пьедестал и повышает его привлекательность.
Возможно, наиболее заметным из приподнятых фундаментов домов является фундамент на опорах и балках или на сваях, обычно встречающийся в прибрежных районах, на пляжах, а также в горных или холмистых местах, где трудно установить обычный фундамент из-за тип почвы, периодическое проникновение воды или затопление, крутой склон и т. п. Обычно приподнятый над землей на высоте от двух до десяти футов, приподнятый фундамент состоит из кирпичных, каменных, деревянных или бетонных опор и деревянных или стальных балок, поддерживающих вес дома.
Пространство под домом полностью открытое, за исключением ряда вертикальных столбов, прикрепленных к балкам, которые поддерживают конструкцию.
Это создает пространство под домом, обеспечивающее достаточную естественную вентиляцию. У домовладельцев также есть возможность покрыть пространство внешними стенами или использовать его для гаража / навеса или складского помещения, если оно достаточно высокое.
Фундамент на опорах и балках — или на сваях — проиллюстрирован в этом сказочном двухэтажном доме в прибрежном стиле. Построенный на узком участке, дом имеет в общей сложности четыре спальни, в том числе две спальни с гардеробными на втором этаже и четыре ванные комнаты. На открытом нижнем уровне много гаража, подсобных помещений и складских помещений (план № 19).6-1061).
На этом простом рисунке показан способ установки опорно-балочного фундамента: бетонные вертикальные столбы, приподнятые над землей, увенчанные деревянными балками, обеспечивающие встроенное пространство для размещения водопроводных и электрических систем ( источник: Подвал Направляющие ).
Поскольку дома, построенные на фундаменте из столбов и балок, находятся на возвышении, они менее подвержены затоплению, что устраняет проблему проникновения воды и отрицательного воздействия на основное жилое помещение. Есть и другие преимущества.
Некоторые из недостатков:
Свайные фундаменты
Описываемые как ряд колонн или длинных цилиндров из прочного материала, построенных или вкопанных в землю/почву, свайные фундаменты действуют как устойчивая опора для сооружений, построенных на них. Эти типы приподнятых фундаментов могут выдерживать более высокие нагрузки, чем широкие фундаменты. Они передают нагрузки от конструкций на твердые слои, камни или почву; и поддерживать конструкцию, оставаясь прочно закрепленной в почве.
Свайные фундаменты особенно полезны в районах с неустойчивыми верхними грунтами, которые могут быть плохими для больших зданий, и обычно устанавливаются, когда состояние грунта недостаточно , чтобы выдерживать расчетную нагрузку, или когда ожидается невертикальная нагрузка.
Свайный фундамент показан в этом сказочном двухэтажном доме в прибрежном стиле. Построенный на узком участке, дом имеет в общей сложности две спальни, в том числе две главные спальни, четыре ванные комнаты и туалетную комнату.
На открытом нижнем уровне много места для гаража и хранения (план № 116-1086).
Существует несколько типов свайных фундаментов в зависимости от их функции и состава материалов. Фундаментные сваи классифицируются по функциональному назначению:
Сваи могут быть изготовлены из дерева/дерева , бетона и стали.
На этом информативном эскизе показаны различные формы свайных фундаментов и материалы, используемые для их изготовления ( источник: School of PE ),
Начнем с процесса сборки сборных элементов, при котором сваи предварительно подготавливаются в соответствии с желаемой/требуемой длиной, что сокращает время выполнения работ.
Вот несколько недостатков, на которые следует обратить внимание:
Фундамент на винтовых сваях
Этот фундамент, также известный как винтовые сваи, анкеры с винтовыми цилиндрами и винтовые фундаменты, был представлен в 1836 году. Он был обнаружен, разработан и запатентован в 1833 году слепым ирландским инженером Александром Митчеллом. , винтовые сваи успешно использовались в качестве фундамента для маяков, мостов и пирсов.
Митчелл прославился тем, что построил первый маяк на винтовых сваях — Маяк Маплин-Сэндс в устье Темзы. Строительство маяка началось в 1838 г., а первый свет был зажжен в 1841 г. Маяк на винтовых сваях стоит на сваях, ввинченных в песчаное или илистое морское или речное дно.
Винтовые сваи — это стальные ввинчиваемые сваи и система анкеровки в грунте, используемая для строительства глубоких фундаментов. Они описываются как «трубы из оцинкованного железа со спиральными ребрами», которые устанавливаются глубоко в землю для прочной поддержки конструкции.
Фундамент с винтовыми сваями широко распространен в крошечных домах, загородных домах, террасах и небольших постройках на заднем дворе.
Визуализация первого маяка на винтовых сваях — Маяк Маплин Сэндс на реке Темзе — показывает стальные трубы, закрепляющие конструкцию ( 9Кредит изображения 0333: общественное достояние ).
Верх: Очень уютный дом в современном стиле площадью 456 квадратных футов с одной спальней, одной ванной, камином в гостиной и крытой верандой с дровяной печью. Проект небольшого жилого дома, где фундамент на винтовых сваях является привлекательным вариантом. Внизу: На плане этажа показано расположение винтовых свай и балок, закрепляющих конструкцию. Как мы видим, фундамент небольшой и компактный и позволяет легко достраивать и расширять дом (план № 116-1013).
Главной причиной, по которой в промышленности используют фундамент на винтовых сваях, является экономическая эффективность. Фундамент на винтовых сваях является экономичной альтернативой традиционным методам глубокого заложения.
Другие преимущества:
С другой стороны, вот некоторые недостатки фундамента на винтовых сваях.
Достаточно распространенный в Калифорнии, Техасе, на северо-западе, юге и в районах, подверженных землетрясениям и наводнениям, стволовая стена представляет собой несущую конструкцию, соединяющую фундамент здания с вертикальные стены, построенные на фундаменте. Стволовая стена короткая, высотой примерно с подполье, и передает нагрузку от конструкции на основание, которое распределяет вес по более широкой площади. Кроме того, этот фундамент обеспечивает приподнятую площадку для стен.
Как устроены стволовые стены? На уровне земли заливается нижний колонтитул, затем укладываются цементные блоки, чтобы создать стену, возвышающуюся над отметкой плиты. Их иногда называют «двухзаливными фундаментами» из-за того, что сначала заливают фундамент, а затем сами стены.
Часто построенные из каменной кладки – шлакоблоков – или из бетона, стволовые стены также могут быть сделаны из обработанной консервантом древесины (так называемые «пони-стены»).
Бетонные стволовые стены прочнее и необходимы в зонах затопления и в районах с сильным ветром.
После того, как бетонная плита уложена, вокруг нее можно возводить стену ствола. Сталь часто используется для крепления стены к фундаменту.
Этот очаровательный двухэтажный дом площадью 2401 кв. фут в традиционном стиле с элементами прибрежного стиля имеет приподнятый фундамент, который усиливает его привлекательность. Прекрасная резиденция имеет открытый дизайн и включает в себя четыре спальни, 3,5 ванные комнаты, крытую переднюю веранду, патио, солярий, кухню с уголком для завтрака (план № 168-1113).
Неудивительно, что фундамент из стволовой стены популярен, поскольку он позволяет построить подвал или подвальное помещение. Другие преимущества…
Недостатки включают большие усилия и расходы, дополнительные визиты инспекторов, высокие уровни замерзания, которые могут вызвать проблемы, и необходимость надлежащей изоляции для повышения энергоэффективности и защиты от вредителей.
Так как фундаменты не « универсальное предложение», подумайте о стоящей перед вами захватывающей задаче — пока вы тратите время на обдумывание и понимание — варианты, которые лучше всего подходят для вашего дизайна дома, стиля жизни, ваших потребностей, географического района. , климат и бюджет.
Коммерческие винтовые сваи в Айдахо
Главная»Коммерческие фундаменты»Винтовые сваи
Микросваи, винтовые сваи и винтовые опоры в Айдахо
с одной или несколькими спиралевидными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции.
Удлинительные валы с дополнительными винтовыми лопастями или без них используются для удлинения сваи до подходящих несущих грунтов и достижения расчетной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям как при новом строительстве, так и при модернизации. Винтовые сваи продвигают (ввинчивают) в землю с приложением крутящего момента.
Термины винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые анкеры часто используются спецификаторами как синонимы. Однако термин «пирс» чаще относится к винтовой свае, нагруженной осевым сжатием, а термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.
Особенности конструкции
Винтовые сваи спроектированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Спиральные лопасти обычно располагаются на расстоянии трех диаметров друг от друга вдоль ствола сваи, чтобы одно лезвие не создавало значительной нагрузки на несущий грунт соседнего лезвия.
Значительное влияние напряжения ограничивается «утолщением» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра ствола сваи в поперечном направлении. Таким образом, каждое винтовое лезвие действует независимо, опираясь на ствол сваи.
Несколько свай должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров наибольшей спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для натяжения самая верхняя спиральная лопасть должна быть установлена на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358).
Опорные конструкции Модель 287 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 288 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть наш Брошюра о продукте и технические характеристики винтовых свай документ —
Опорные конструкции Модель 349 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу систему винтовых свай характеристики продукта документ —
Опорные конструкции Спиральная свайная система модели 350
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 450 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Сводная информация о грузоподъемности винтовых свай Максимально допустимая грузоподъемность механического вала (3,5)
Коэффициент корреляции крутящего момента по умолчанию (6) K t (ft -1 )
Максимальный крутящий момент при установке (фут-фунт) Максимальный предельный крутящий момент, коррелирующий с емкостью почвы (6,7) Q u = K t X T
(тыс.фунтов)
Осевое сжатие (тыс. фунтов) Осевое растяжение (тыс.фунтов) ХА150
10
6 500
65,0 (8)
26,5 (1,8)
26,5 (1)
ХА175
10
10 000
100,0 (8)
65,7 (8)
53,0 (1)
HP287
9
5 600
50,4
46,4 (4)
23,6 (2)
HP288
9
7 900
71,1
65,4 (4)
34,1 (2)
HP350
7
16 000
112,0
107,8 (4)
62,5 (5)
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Определение несущей способности
Предельную несущую способность винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности: ]
Где: Q и = Максимальная грузоподъемность сваи (фунты) А ч = Площадь отдельной спиральной пластины (футы 2 ) с = Эффективное сцепление грунта (фунт/фут 2 ) Н с = Безразмерный коэффициент несущей способности = 9 q = Эффективное вертикальное давление вскрышных пород (фунт/фут 2 ) Н q = Безразмерный коэффициент несущей способности Параметры полного напряжения следует использовать для кратковременных и переходных нагрузок, а эффективные параметры напряжения следует использовать для долговременных приложений с постоянной нагрузкой.
Коэффициент безопасности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если крутящий момент контролируется во время установки винтовой сваи.
Как и в случае с другими вариантами глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Компания Supportworks рекомендует, чтобы проектирование винтовых свай выполнял опытный инженер-геотехник или другой квалифицированный специалист.
Другим хорошо задокументированным и общепринятым методом оценки несущей способности винтовой сваи является корреляция с крутящим моментом при установке. Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.
Q u = КТ
Где: Q и = Максимальная грузоподъемность сваи (фунты) К = Отношение мощности к крутящему моменту (футы -1 ) Т = Момент затяжки при установке (фут-фунт) Отношение мощности к крутящему моменту не является постоянным и зависит от состояния грунта и размера ствола сваи.
Нагрузочные испытания с использованием предлагаемой конфигурации винтовой сваи и винтовой лопасти — лучший способ определить значения K для конкретного проекта. Тем не менее, ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для спиральной свайной системы модели 288 (диаметр 2 7/8 дюйма) составляет K = 9 футов-1.
Узнать цену? Получите бесплатную оценку без каких-либо обязательств.
Коммерческие винтовые сваи в Западной Вирджинии, Кентукки, Огайо
Решения для поддержки коммерческих фундаментов.
PolyLevel® поможет быстро и эффективно отремонтировать проседающую плиту.
Получить бесплатную оценку
Микросваи, винтовые сваи и винтовые сваи в Западной Вирджинии, Кентукки, Огайо
Спиральные сваи представляют собой стальную фундаментную систему заводского изготовления, состоящую из центрального вала с одним или несколькими спиральными подшипниками.
пластины, обычно называемые лопастями или лопастями, приваренными к свинцовой секции. Удлинительные валы с дополнительными винтовыми лопастями или без них используются для удлинения сваи до подходящих несущих грунтов и достижения расчетной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям как при новом строительстве, так и при модернизации. Винтовые сваи продвигают (ввинчивают) в землю с приложением крутящего момента.
Термины винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые анкеры часто используются спецификаторами как синонимы. Однако термин «пирс» чаще относится к винтовой свае, нагруженной осевым сжатием, а термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.
Особенности конструкции
Винтовые сваи спроектированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Спиральные лопасти обычно располагаются на расстоянии трех диаметров друг от друга вдоль ствола сваи, чтобы одно лезвие не создавало значительной нагрузки на несущий грунт соседнего лезвия.
Значительное влияние напряжения ограничивается «утолщением» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра ствола сваи в поперечном направлении. Таким образом, каждое винтовое лезвие действует независимо, опираясь на ствол сваи.
Несколько свай должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров наибольшей спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для натяжения самая верхняя спиральная лопасть должна быть установлена на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358).
Опорные конструкции Модель 287 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 288 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть наш Брошюра о продукте и технические характеристики винтовых свай документ —
Опорные конструкции Модель 350 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Спиральная свайная система модели 450
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Сводная информация о грузоподъемности винтовых свай Максимально допустимая грузоподъемность механического вала (3,5)
Коэффициент корреляции крутящего момента по умолчанию (6) K т (фут -1 )
Максимальный крутящий момент при установке (фут-фунт) Максимальный предельный крутящий момент, коррелирующий с емкостью почвы (6,7) Q u = K t X T
(тыс.фунтов)
Осевое сжатие (тыс. фунтов) Осевое натяжение (тыс.фунтов) ХА150
10
6 500
65,0 (8)
26,5 (1,8)
26,5 (1)
ХА175
10
10 000
100,0 (8)
65,7 (8)
53,0 (1)
HP287
9
5 600
50,4
46,4 (4)
23,6 (2)
HP288
9
7 900
71,1
65,4 (4)
34,1 (2)
HP350
7
16 000
112,0
107,8 (4)
62,5 (5)
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Определение несущей способности
Предельную несущую способность винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности: ]
Где: Q и = Максимальная грузоподъемность сваи (фунты) А ч = Площадь отдельной спиральной пластины (футы 2 ) с = Эффективное сцепление грунта (фунт/фут 2 ) Н с = Безразмерный коэффициент несущей способности = 9 q = Эффективное вертикальное давление вскрышных пород (фунт/фут 2 ) Н q = Безразмерный коэффициент несущей способности Параметры полного напряжения следует использовать для кратковременных и переходных нагрузок, а эффективные параметры напряжения следует использовать для долговременных приложений с постоянной нагрузкой.
Коэффициент безопасности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если крутящий момент контролируется во время установки винтовой сваи.
Как и в случае с другими вариантами глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Компания Supportworks рекомендует, чтобы проектирование винтовых свай выполнял опытный инженер-геотехник или другой квалифицированный специалист.
Другим хорошо задокументированным и общепринятым методом оценки несущей способности винтовой сваи является корреляция с крутящим моментом при установке. Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.
Q u = КТ
Где: Q и = Максимальная грузоподъемность сваи (фунты) К = Отношение мощности к крутящему моменту (футы -1 ) Т = Момент затяжки при установке (фут-фунт) Отношение мощности к крутящему моменту не является постоянным и зависит от состояния грунта и размера ствола сваи.
Нагрузочные испытания с использованием предлагаемой конфигурации винтовой сваи и винтовой лопасти — лучший способ определить значения K для конкретного проекта. Тем не менее, ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для спиральной свайной системы модели 288 (диаметр 2 7/8 дюйма) составляет K = 9 футов-1.
Узнать цену? Получите бесплатную оценку без каких-либо обязательств.
Коммерческие винтовые сваи на Гавайях
Главная»Коммерческие фундаменты»Винтовые сваи
Микросваи, винтовые сваи и винтовые сваи
Спиральные сваи представляют собой стальную систему фундамента заводского изготовления, состоящую из центрального вала с одной или несколькими спиральными фасонные опорные плиты, обычно называемые лопастями или пролетами, привариваются к свинцовой секции. Удлинительные валы с дополнительными винтовыми лопастями или без них используются для удлинения сваи до подходящих несущих грунтов и достижения расчетной глубины и грузоподъемности.
Кронштейны используются на вершинах свай для крепления к конструкциям как при новом строительстве, так и при модернизации. Винтовые сваи продвигают (ввинчивают) в землю с приложением крутящего момента.
Термины винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые анкеры часто используются спецификаторами как синонимы. Однако термин «пирс» чаще относится к винтовой свае, нагруженной осевым сжатием, а термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.
Особенности конструкции
Спиральные сваи спроектированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Спиральные лопасти обычно располагаются на расстоянии трех диаметров друг от друга вдоль ствола сваи, чтобы одно лезвие не создавало значительной нагрузки на несущий грунт соседнего лезвия. Значительное влияние напряжения ограничивается «утолщением» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра ствола сваи в поперечном направлении.
Таким образом, каждое винтовое лезвие действует независимо, опираясь на ствол сваи.
Несколько свай должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров наибольшей спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для натяжения самая верхняя спиральная лопасть должна быть установлена на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358).
Опорные конструкции Модель 287 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 288 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть наш Брошюра о продукте и технические характеристики винтовых свай документ —
Опорные конструкции Модель 350 Спиральная свайная система
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Опорные конструкции Спиральная свайная система модели 450
Технические характеристики
Характеристики кронштейна
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Сводная информация о грузоподъемности винтовых свай Максимально допустимая грузоподъемность механического вала (3,5)
Коэффициент корреляции крутящего момента по умолчанию (6) K т (фут -1 )
Максимальный крутящий момент при установке (фут-фунт) Максимальный предельный крутящий момент, коррелирующий с емкостью почвы (6,7) Q u = K t X T
(тыс.фунтов)
Осевое сжатие (тыс. фунтов) Осевое натяжение (тыс.фунтов) ХА150
10
6 500
65,0 (8)
26,5 (1,8)
26,5 (1)
ХА175
10
10 000
100,0 (8)
65,7 (8)
53,0 (1)
HP287
9
5 600
50,4
46,4 (4)
23,6 (2)
HP288
9
7 900
71,1
65,4 (4)
34,1 (2)
HP350
7
16 000
112,0
107,8 (4)
62,5 (5)
— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —
Определение несущей способности
Предельную несущую способность винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности: ]
Где: Q и = Максимальная грузоподъемность сваи (фунты) А ч = Площадь отдельной спиральной пластины (футы 2 ) с = Эффективное сцепление грунта (фунт/фут 2 ) Н с = Безразмерный коэффициент несущей способности = 9 q = Эффективное вертикальное давление вскрышных пород (фунт/фут 2 ) Н q = Безразмерный коэффициент несущей способности Параметры полного напряжения следует использовать для кратковременных и переходных нагрузок, а эффективные параметры напряжения следует использовать для долговременных приложений с постоянной нагрузкой.
Коэффициент безопасности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если крутящий момент контролируется во время установки винтовой сваи.
Как и в случае с другими вариантами глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Компания Supportworks рекомендует, чтобы проектирование винтовых свай выполнял опытный инженер-геотехник или другой квалифицированный специалист.
Другим хорошо задокументированным и общепринятым методом оценки несущей способности винтовой сваи является корреляция с крутящим моментом при установке. Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.
Q u = КТ
Где: Q и = Максимальная грузоподъемность сваи (фунты) К = Отношение мощности к крутящему моменту (футы -1 ) Т = Момент затяжки при установке (фут-фунт) Отношение мощности к крутящему моменту непостоянно и зависит от состояния грунта и размера ствола сваи.
