Утепление грунта вокруг фундамента – Как утеплять грунт и предотвратить морозное пучение почвы

Содержание

Как утеплять грунт и предотвратить морозное пучение почвы

Морозное пучение грунтов представляет серьезную опасность всем строениям, опирающимся на грунт. Особенно страдают от вспучиваниия малоэтажные дома, легкие конструкции, дороги. Пучение возникает вследствие замерзания воды. Расширяясь, грунт выдавливает из себя конструкции, деформирует их, уровень почвы при этом поднимается.

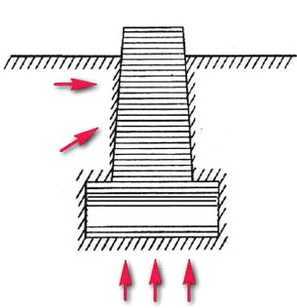

Какие силы действуют на строения

На строения заглубленные в почву воздействуют несколько разнонаправленных усилий:

  • нормальные — направленые снизу вверх на подошву конструкции,
  • перпендикулярные – действуют в горизонтальной плоскости,
  • касательные – силы трения при поднятии или опускании грунтов.

Величина усилий воздействия зависит от степени увлажненности грунтов, их состава, может весьма различаться, по длине даже одного фундамента. Это только увеличивает опасность, так как происходит неравномерное выдавливание или изгибание конструкции, что приводит к ее разлому.

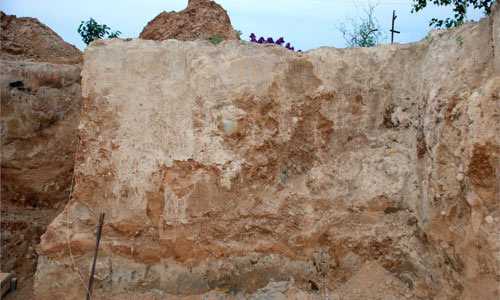

Какие грунты пучат


На территории России до 80% площадей составляют пучащие грунты. Поэтому проблема борьбы с морозным пучением актуальна для ранее построенных зданий без надлежащего утепления земли прилегающей к фундаменту.

К пучению склонны все грунты содержащие в себе глину – глины, сугленки, супеси, пески с пылевато-глинистыми частицами. Именно глина содержит в себе связную воду. К непучащим относятся только крупные и средние пески.

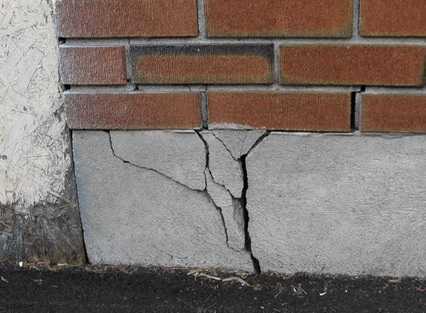

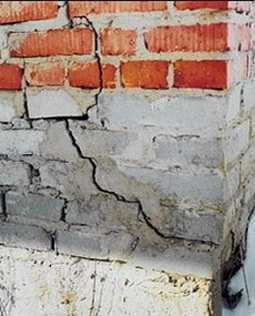

Характерные повреждения – трещины в фундаментах и стенах, перекос дверных и оконных проемов, вспучивание дорожек с невозможностью открыть дверь, перекос легких конструкций возле дома. В худшем случае – разрушение стен.

Утепление грунта – основной метод борьбы с пучением


Основной метод борьбы с морозным пучением почвы заключается в утеплении грунта. Листы теплоизолятора создают повышенное сопротивление тепловому потоку, в результате холод, идущий с поверхности не сможет заморозить слои под утеплителем, так как туда будет постоянно поступать тепло с земли, из здания через фундамент.

Ранее применяемые мероприятия по засыпке конструкций песчаной подушкой толщиной до 0,5 метра, с ограждением ее холстом против заиливания, с отводом воды дренажами, можно считать полезными и в дополнение к современному утеплению грунта.

Оптимальным утеплительным материалом, способным находиться в грунте в незащищенном состоянии является экструдированный пенополистирол. Он достаточно крепкий и не впитывает воду. Применяются марки с плотностью 35 кг/м куб. Для утепления под дорогами, по которым движется автомобиль, – 50 кг/м куб.

Размеры утеплителя

Какая толщина утеплителя необходима для эффективного утепления грунта? Согласно рекомендациям специалистов, проводивших тепловые расчеты и основываясь на опыте эксплуатации утепленных отмосток возле домов, минимальная толщина утеплителя экструдированный пенополистирол равна 50 мм. Но вокруг углов здания (на протяжении 2 м от угла), где суммируется холод, нужно двойная толщина.

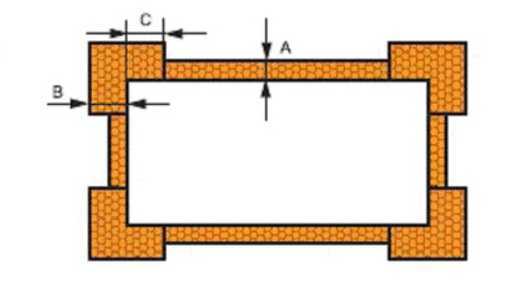

Рекомендуется, чтобы ширина утепления положенному по уровню поверхности почвы была не меньше чем глубина промерзания . Это обеспечит достаточную ширину полосы с положительной температурой. Но типовыми конструкциями мелкозаглубленных утепленных фундаментов предусматривается закладка горизонтальной теплоизоляции на уровне подошвы фундамента — 0,4 — 0,5 метра заглубления, при этом ширина полосы утепления значительно уже и определяется расчетом. Широкий же котлован поверху засыпается обратно не пучащим мелким материалом.

Конструкция теплоизоляции

Листы утеплителя экструдированый пенополистирол должны соединяться между собой в паз, их необходимо укладывать вплотную к утеплению фундамента.

Полоса укладывается с наклоном в 2 – 3% от фундамента, что бы обеспечивался сток воды от дома. Часто по краю утепления в грунте укладывается и дренаж, который отводит воду от фундамента.

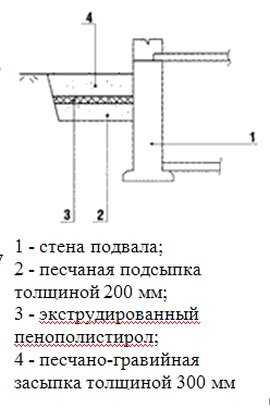

Делается траншея глубиной 0,5 – 0,6 метра. Дно траншеи засыпается песком 10 – 20 см толщиной, которым формируется и уклон в сторону от дома.

На песок укладываются листы экструдированного пенополистирола, накрываются гидроизолятором. Утеплитель засыпается песчаной подушкой толщиной минимум 20см. Поверху на подушку укладываются штучный материал для дорожек, которым оформляется отмостка вокруг дома. Бетонировать отмостку не рекомендуется, ввиду ненадежности такой отделки.

Утепление грунта под легкими пристройками и дорогами

Очень часто необходимо утеплять грунт под всякого рода пристройками к дому – верандой, террасой, лестницей с крыльцом, подъездной дорожкой к гаражу и т.п. Эти все строения нуждаются в защите от морозного пучения. Утепление грунта производится по аналогии, как и возле фундамента. Но в данном случае строения не отапливаются, замораживаются зимой, поэтому грунт нужно утеплять под всей их площадью.

Делается котлован на глубину до 0,6 метров от подошвы конструкции и шириной большей на глубину промерзания в каждую сторону (расчетное уширение).

На дно котлована укладывается песчаная подсыпка, которой и формируется сток воды в нужную сторону (обычно от центра конструкции). Листы утеплителя укладываются на подсыпку, накрываются гидроизоляционным материалом, сверху делается песчано-гравийная подсыпка толщиной от 300 мм, которой формируется подушка для перераспределения точечных давлений. Иногда с этой целью закладываются готовые ж/б блоки, или делается заливка легкого фундамента.

Термоизоляция трубопроводов


Обычно трубопроводы утепляют скорлупой из пенополистирола экструдированного. Но этот метод плох тем, что если в трубопровод перестанет поступать теплая вода (энергия), то он все равно замерзнет в замороженном грунте, какой бы толщины скорлупа не была.

Трубопровод заложенный не глубоко (ниже половины глубины промерзания) можно обогреть энергией земли, если утеплить целый участок грунта по аналогии с приведенными выше примерами.
Полоса утеплителя закладывается на половине глубины от расположения трубопровода, а ширина листов должна быть расчетной. Но целесообразность таких действий по сравнению с глубоким расположением трубопровода должна определяться расчетом, впрочем, надежней всегда располагать трубопровод ниже глубины промерзания грунтов. Ширину траншеи можно немного уменьшить, если сделать из утеплителя полукороб – с боковыми гранями небольшой высоты.

Утепление грунтов в последнее время получило самое широкое распространение, и являются основным способом предотвращения воздействия морозного пучения на строения.

teplodom1.ru

Как противостоять морозному пучению грунта

Морозное пучение грунта возникает вследствие замерзания воды в земле, при этом объем грунта увеличивается, и уровень почвы поднимается. Замерзший грунт давит на все конструкции, которые находятся в земле или на ее поверхности, деформирует и сдвигает их. Это весьма опасное явление для домов и других построек. Вследствие вспучивания грунтов происходят подвижки фундаментов, сдвигание пристроек, крыльца, подъем подъездных дорожек, нередко возникают трещины в стенах, перекос луток, бывают и разрушения домов.

Какие грунты относятся к пучащим

Все грунты, которые содержат в себе глину, а значит и связанную с ней воду, в большей или меньшей степени способны вспучиваться при замерзании. Это глины, суглинки, супеси, мелкие пески, пылеватые пески и другие пески, если они содержат в себе пылевато-глинистые частицы.

К непучащим грунтам относятся крупные и средние пески, в которых отсутствуют пылевато-глинистые частицы.

Как воздействуют пучащие грунты на фундаменты и конструкции


Увеличивающийся в объеме грунт создает силы воздействия на все строительные конструкции. Эти силы подразделяют на:
нормальные — действующие снизу вверх на подошву фундамента, приподнимая его;
касательные — силы трения, действующие на вертикальные стенки конструкции при перемещении грунтов вверх или вниз;
перпендикулярные — силы действующие в горизонтальной плоскости при расширении грунтов и давящие на стенки фундамента (под домом грунт не замерзает, поэтому противодействия сдавлению изнутри нет).

От чего зависит интенсивность пучения

Морозное пучение может быть разной интенсивности в разных точках поверхности, даже если они находятся совсем близко. Это еще более усиливает опасность явления, так как на фундамент действуют силы разной величины и направленности.


Интенсивность пучения зависит в первую очередь от степени увлажнения почвы и объема замерзающей воды. Если вокруг дома в непосредственной близости от фундамента почва сильно увлажняется, например, при стоке с крыши, то опасность увеличивается. Часто бывает, что вода накапливается осенью в районе фундамента, после чего следуют морозы…

Способность грунта накапливать воду напрямую зависит от его состава. Чем больше пластичной глины, тем влажнее могут оказаться грунты. На территории России до 75% площадей пригодных к застройке составляют пучащие грунты. Практически все дома старой постройки и другие строения, подъезды, дорожки, нуждаются в защите от сдвижения грунтов зимой.

Какой основной метод борьбы с этим явлением

Раньше предпринимались попытки бороться с последствиями вспучивания грунтов. В основном устраивались песчаные подушки толщиной 20 – 50 см вокруг углубленной в почву конструкций. Чтобы песок не заиливался глинистыми частицами его ограждали от грунта стеклохолстом. Но эти действия все равно были не надежными и теряли эффективность на протяжении длительного времени.

Сейчас основной метод борьбы с морозным пучением почвы – устранение причины явления, а именно, — замерзания грунта возле конструкции. Теперь это сделать не сложно, так как появились новые утеплительные материалы, весьма прочные, и не накапливающие воду, т.е. которые могут применяться непосредственно в грунте. Это различные марки экструдированного пенополистирола. Коэффициент теплопроводности материала на уровне 0,32 Вт/мºС (плотность 35 кг/м куб) и 0,36 Вт/мºС (плотность 50 кг/м куб, особопрочный на сжатие, применяется под автомобильными дорогами).

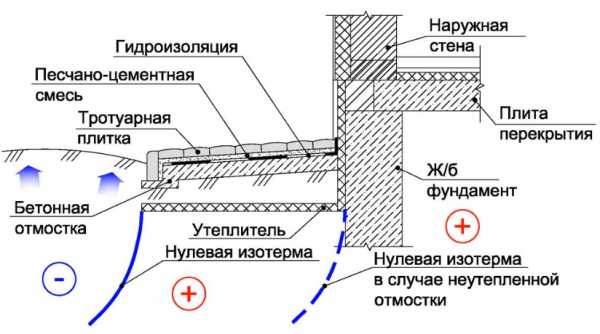

Вокруг здания в грунт укладывается полоса утеплителя, которая замедляет охлаждение грунта морозным воздухом, поэтому грунт под воздействием тепла земли не замерзает.

При обустройстве теплоизоляции вокруг здания, непосредственно возле фундамента, возникает два вопроса:

– какой толщины экструдированый пенополистирол применить;
— какой ширины должна быть теплоизоляционная полоса.

Рекомендации экспертов, основанные на теплотехническом расчете говорят нам о том, что толщина экструдированного пенополистирола для утепления грунта возле дома в частном строительстве должна быть не менее 50 мм. При этом над слоем утеплителя должен находиться замерзший грунт толщиной не менее 200 мм.

Ширина полосы утеплителя непосредственно прилегающая к зданию должна быть не менее глубины промерзания грунтов в данном районе, но в любом случае не менее 1,0 метра. Такая ширина позволит существенно уменьшить воздействия касательных, нормальных и перпендикулярных сил морозного пучения на фундаменты.

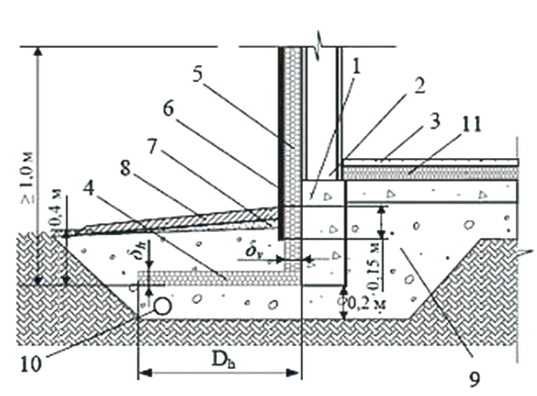

Как сделать утепление грунта возле фундамента


Вокруг дома делается траншея необходимой ширины, на глубину около 0,6 метра. Дно траншеи выравнивается песком толщиной 10 – 20 см, который утрамбовывается с поливкой водой. Этой песчаной подсыпкой также формируется уклон в сторону от дома не менее 2% для стока воды (пенополистирол воду не пропускает, укладывается «зуб в зуб»). Листы утеплителя укладываются вплотную к утеплителю цоколя, или делается врезка в утеплительный слой фундамента. Утеплитель засыпается песчаной подушкой слоем от 20 см, сверху укладывается брусчатка отмостки толщиной от 10 см. Подобная схема позволяет сделать утепленную отмостку вокруг дома.

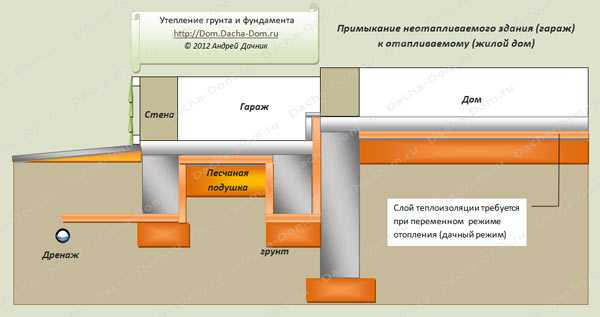

Защита от морозного пучения приставных конструкций к дому

Возле дома могут располагаться различные приставные конструкции, например крыльцо с лестницей, опоры балкона, легкая терраса и др. При морозных пучениях они могут сдвигаться, деформироваться, что доставляет немало неприятностей. Также и подъездная дорожка к воротам гаража может серьезно пострадать от подъема грунтов, гаражные ворота нельзя будет открыть.

Защита от морозного пучения выполняется следующим образом. Делается выемка грунта на глубину до 600 мм ниже подошвы конструкции и шириной большей, чем конструкция на величину не менее чем глубина промерзания в каждую сторону, но не менее 1 метра. Делается песчано-гравийная подсыпка с уклоном в сторону стока воды (если нужно) толщиной от 300 мм. Подсыпка утрамбовывается с поливкой водой. Затем укладывается утеплитель толщиной 50 мм, поверх которого делается песчаная подушка толщиной 200 мм. На этой подушке делается заливка фундамента под легкую конструкцию или под легкой конструкции или подъездная дорога.

Как видим, принцип борьбы с морозными пучениями почвы в любом случае остается один и тот же – применяется достаточно широкая полоса утеплителя, которая не дает морозному воздуху воздействовать на грунт, и он прогревается естественным теплом земли. По этой же схеме можно утеплять и подводящие к дому трубопроводы, располагая в траншее лист утеплителя шириной в глубину промерзания. При этом желательно делать широкую траншею, т.е. лист расположить как можно глубже. Это снизит воздействие и морозного пучения на трубопроводы на входе в дом, где они располагаются обычно не глубоко.

stroy-block.com.ua

Дом: утепление фундамента и грунтов

Утепление мелкозаглубленного ленточного фундамента и грунта вокруг фундамента имеет две стратегические цели:

  • На пучинистых грунтах: утепление ленточного фундамента и прилежащего грунта с целью «отодвинуть» в сторону от мелкозаглубленного ленточного фундамента промерзание грунта, уменьшить глубину промерзания грунта и сократить тем самым величину зимнего подъема уровня грунта.
  • На непучинистых грунтах: уменьшить теплопотери отапливаемого дома через фундамент в холодный период года.

Заложение мелкозаглубленного ленточного фундамента  на глубину менее глубины сезонного промерзания грунтов возможно только при проведении “специальных теплотехнических мероприятия, исключающие промерзание грунтов” [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004]. В территориальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных ленточных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией.
Рекомендации по утеплению фундамента и грунта имеют ограничения: стандарты утепления не распространяется на строительство на вечномерзлых грунтах и в районах со средней годовой температурой наружного воздуха (СГТВ) ниже 0 °С или с величиной индекса мороза (ИМ) более 90000 градусо-часов. Например, описываемые ниже меры по утеплению грунтов и фундаментов могут применяться в Мурманске (СГТВ= +0,6°С) или Иркутске (СГТВ= +0,9°С), но не могут  использоваться в Сургуте, Туре, Ухте, Воркуте, Ханты-Мансийске, Магадане, Вилюйске, Норильске, Якутске или Верхоянске (СГТВ < 0°С).
Также не требуется утепление фундаментов и грунтов с целью снижения морозного пучения и предупреждения деформации основания на непучинистых (гравелистых и крупно-песчаных) грунтах.
Теоретической основой утепления грунта и мелкозаглубленного ленточного фундамента в качестве меры по уменьшению морозного пучения, является представление о физических механизмах подъема уровня грунта при промерзании.

Морозное пучение – подъем уровня грунта в результате расширения замерзающей в толще грунта воды может иметь место только при сложении трех обязательных условий:

  1. В грунте должен быть постоянный источник воды
  2.  Грунт должен быть достаточно мелкозернистым, чтобы смачиваться и удерживать воду.
  3. Грунт имел возможность промерзать.

При замораживании водонасыщенного грунта в нем образуются линзы льда на границе раздела температур, и выше от него к промерзающей поверхности. При замерзании вода расширяется примерно на 9%. Сила давления поднимающейся при замерзании почвы может варьироваться от 0,2 кгс/см2 для песчаных грунтов до 3 кгс/см2, что вполне может уравновесить или превысить нагрузку от здания и вызвать деформацию ленточного фундамента. Ил (органический или неорганический грунт с особо мелкими частицами) способен расширяться при замерзании и при отсутствии постоянного притока воды (высокого уровня грунтовых вод). Величина морозного подъема илистых почв может составлять до 20% от толщины промерзшего слоя. Неотапливаемые подвалы и подполы подвергаются высокому риску разрушения вследствие подъема грунтов, сопряженного с примораживанием грунта к поверхностям стен подвалов и подполов. Вследствие примораживания образуется достаточно широкий слой плотной связи между грунтом и материалом стен.

При морозном подъеме грунт способен разорвать непорочную кладку кирпича или фундаментных блоков. Поэтому на пучинистых грунтах, во-первых, рекомендуется устраивать монолитные заглубленные конструкции, а во-вторых, изолировать стеновой материал от промораживаемых пучинистых грунтов дренажным грунтом, дренажной пристеночной гидроизоляцией, утеплителем или слоем скольжения из пленочных материалов. Также наружное утепление подземных стен подвалов играет важную роль в предупреждении образования конденсата на внутренних поверхностях стен, и как следствия, образования плесени.

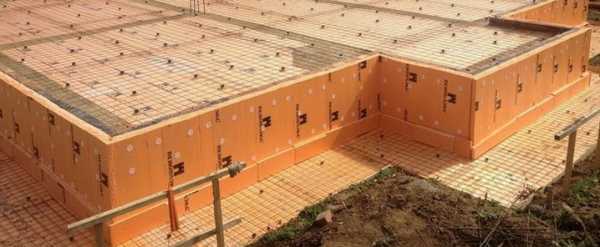

Вертикальное утепление наружных поверхностей мелкозаглубленного ленточного фундамента 5 см слоем экструдированного пенополистирола приводит к сокращению теплопотерь здания через грунт примерно на 20%. Хотя горизонтальное подземное утепление основания фундамента и прилежащего грунта незначительно влияют на теплопотери здания, и потому может быть расценено как малоэффективное с точки зрения энергосбережения, такой вид утепления играет значительную роль в предупреждении промерзания подлежащих под мелкозаглубленным ленточным фундаментом грунтов.

Методика утепления мелкозаглубленного ленточного фундамента на пучинистых грунтах
Схемы утепления мелкозаглубленного ленточного фундамента отличаются в зависимости от режима эксплуатации зданий (отопления в холодное время года).
Для отапливаемых в холодное время года зданий (зданий в которых поддерживается круглогодично температура не ниже +17°С)  схема утепления  сочетает наружное вертикальное и горизонтальное утепление фундамента с предупреждением образования мостиков холода и отсутствием утепления полов по грунту.  Неизолированные от грунта плавающие полы позволяют, с одной стороны лучше прогревать грунт под зданием, предупреждая его промерзание, а с другой стороны позволяют  пользоваться накопленным теплом в массе грунтовой подсыпки и получать 1-2 «даровых» градуса геотепла.

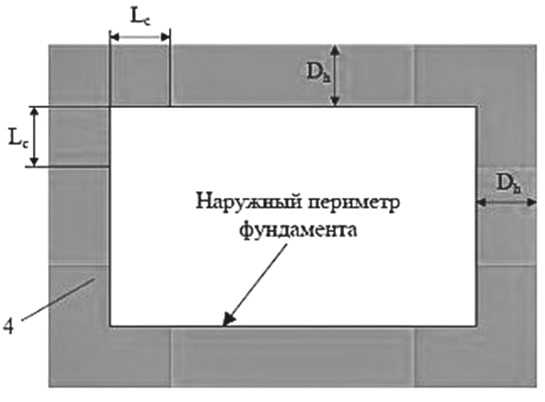

Пояс горизонтального утепления на углах здания (из-за больших теплопотерь по сравнению со  срединной частью фундамента) должен быть либо большей ширины, либо, что практичней при строительстве – большей толщины.

Ширина и толщина широко распространенного отечественного утеплителя Пеноплекс для утепления грунта и фундамента определяется по таблицам, приведенным в стандарте организации СТО 36554501-012-2008, исходя из индекса мороза (ИМ), характеризующего количество дней на данной территории с отрицательной температурой и величину отрицательных температур в градусо-днях.

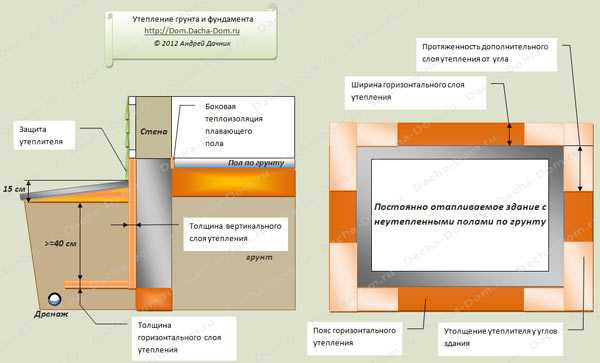

Схема утепления постоянно отапливаемого в холодный период здания без теплоизоляции плавающего пола от подлежащего грунта

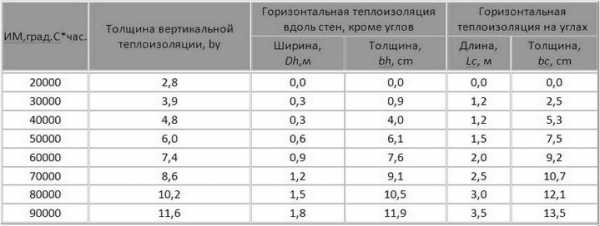

Таблица. Параметры утеплителя ЭППС для постоянно отапливаемых зданий
без теплоизоляции пола на пучинистых грунтах
(по Таблице №2 СТО 36554501-012-2008 )


Расчетные параметры плит ЭППС (Пеноплекс)  для постоянно отапливаемых зданий без  теплоизоляции пола

ИМ, град.-ч

толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала ) см

Горизонтальная теплоизоляция вдоль стен

Горизонтальная теплоизоляция на углах

ширина, м

Толщина вертикальной теплоизоляции (обусловленная толщиной материала ), см

длина утолщенных участков по углам здания, м

толщина горизонтальной теплоизоляции (обусловленная толщиной материала ), см

20000

2,8 (3)

0,0

0,0

6

0,0

30000

3,9 (4)

0,3

0,9 (2)

0,0

2,5 (3)

40000

4,8 (5)

0,3

4,0

1,2

5,3 (6)

50000

6,0

0,6

6,1 (8)

1,2

7,5 (8)

60000

7,4 (8)

0,9

7,6 (8)

1,5

9,2 (10)

70000

8,6 (10)

1,2

9,1 (10)

2,0

10,7 (12)

80000

10,2 (12)

1,5

10,5 (12)

2,5

12,1 (13)

90000

11,6 (12)

1,8

11,9 (12)

3,0

13,5 (14)

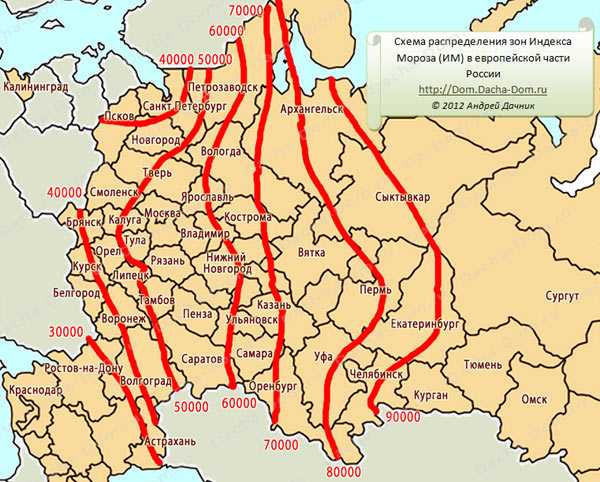

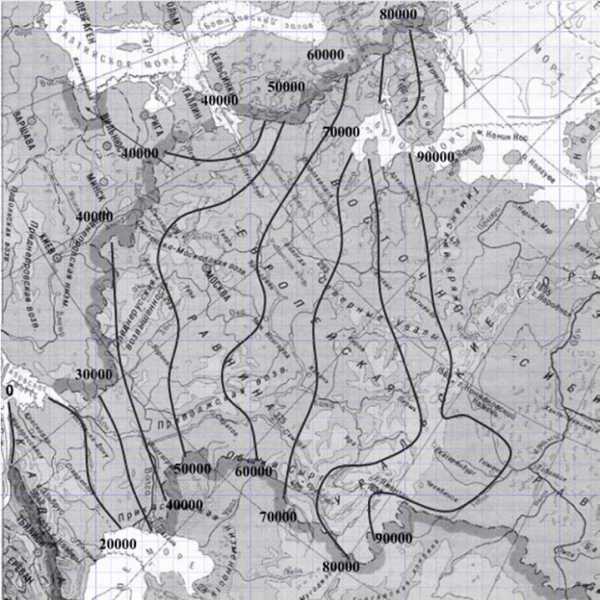

Схема климатических зон европейской части России разделенных по Индексу Мороза (ИМ)

Читать дальше: Схемы утепления мелкозаглубленного ленточного фундамента зданий с разным режимом отопления
Читать о скользящем двойном утеплении мелкозаглубленного ленточного фундамента и ошибках утепления
Читать о технологии утепления фундаментов и утеплении ненагруженного мелкозаглубленного ленточного фундамента на зиму.


dom.dacha-dom.ru

теплоизоляция грунта вокруг постройки керамзитом, варианты для подвала

Приступая к постройке частного дома, стоит уделить внимание утеплению будущего здания. Многие полагают, что, утеплив стены, можно исключить потери тепла. Но этих работ недостаточно. Холодный пол – тому подтверждение. Чтобы проживание в доме было комфортным, нужно разобраться, как утеплить фундамент.

Зачем утепляют

Значительная часть прохладного воздуха попадает в помещение через фундамент. Поэтому проекты многих домов построены так, чтобы приподнять половые перекрытия над уровнем грунта.

Теплый, нагретый воздух устремляется вверх. Когда крыша не утеплена, тепло проникает наружу, растапливая снег на крышах. А помещение наполняется холодным воздухом, который проникает через полы здания. Исходя из таких соображений, вопрос нужно ли утеплять фундамент, кажется неуместным. Если стены стоят в промерзшем грунте, помещение придется постоянно нагревать.

Чем защитить основание здания от холода?

Строители используют различные варианты утепления фундамента. Одни из них известны давно, другие стали применяться после изобретения новых теплоизоляционных материалов.

Более эффективно утеплять до заливки. Однако, если строение уже возведено, можно утеплить и готовый. Для большей части строений его заливают бетоном. Этот материал имеет очень высокую теплопроводность. Летом бетон нагревается, зимой – охлаждается. При помощи теплоизоляции нужно сократить до минимума соприкосновение бетона с грунтом.

Утепление обычно предполагает и гидроизоляционные работы. Если фундамент здания постоянно находится во влажной среде, нужно ограничить доступ влаги в жилые помещения.

Иногда приходится устраивать специальные дренажи, чтобы отвести воду от утеплительных конструкций. Для дренажа устанавливаются трубы с уклоном пять процентов. Трубы располагают на подушке из гравия. Лишняя влага, благодаря устройству дренажа, будет накапливаться, а потом стекать в канализацию или в колодец.

Грунтом

Вопрос, как утеплить фундамент, наши предки решали именно таким образом. Вокруг насыпали слой земли или песка. Земли насыпали столько, что она доходила до уровня пола. Под землей оказывались подвал и сам фундамент.

Утепление грунтом проводят до начала строительства дома. Обязательно нужно предусмотреть вентиляционную шахту для подвального помещения.

Достоинства:

  • утепляя грунтом, не придется покупать утеплитель;
  • дом не будет промерзать через подвал.

Недостатки:

  • придется разровнять большие объемы земли и песка;
  • грунт – слабый теплоизолятор;
  • стены фундамента будут пропускать холод в помещение, но в меньших количествах.

Керамзитом

Чтобы разобраться, как правильно утеплить фундамент, опишем, как применяется популярный утеплитель – керамзит. Иногда строители комбинируют утепление грунтом и керамзитом.

Керамзит – пористый материал. Небольшой слой утеплителя позволит сохранить тепло в помещении.

Преимущества и недостатки

Как утеплить фундамент керамзитом:

  • на этапе заливки рядом с будущим фундаментом монтируем деревянную опалубку;
  • изготавливается смесь из бетона с керамзитом;
  • приготовленную смесь заливают в опалубку.

Минусы такого утепления:

  • бетон, который смешали с керамзитом, по-прежнему будет проводить холод.

Иногда в качестве опалубки используют шиферные листы. Керамзит – утеплитель хрупкий. Если утеплять керамзитом пол, придется сверху расположить слой минеральной ваты. Вату придется защитить гидроизоляционной пленкой.

Пенополистиролом

Пенополистирол сейчас используется для утепления повсеместно. Материал выпускают в листах, которые легко крепятся на любую поверхность. Пенополистирол не разрушается влагой и имеет низкую теплопроводность. Посмотрим, как можно утеплить фундамент пенополистиролом:

  • на готовые стены фундамента наносим гидроизоляцию;
  • крепим листы пенополистирола, уложив вначале нижние плиты.

Считается, что утепление извне более эффективно. Однако, если дом уже возведен, можно утеплить здание плитами пенополистирола и со стороны фундамента.

Для крепления плит пенополистирола можно приобрести специальный клей. Утепляя здание пенополистиролом, нельзя забывать о гидроизоляции.

Что с деревянным домом?

Чаще всего фундамент под деревянные дома утепляют керамзитом или пенопластом. Керамзит засыпаем в специальную опалубку, размешав его с бетоном. Плиты пенопласта можно просто приклеить к стенам фундамента, обеспечив гидроизоляцию.

Самый простой и эффективный метод утепления фундамента деревянного дома – распылить пенополиуретан. Не требуется никаких дополнительных работ и отдельной гидроизоляции. При помощи специального пистолета мы напыляем утеплитель на все поверхности. Пенополиуретан мгновенно засыхает. Он образует ровную, непроницаемую для холода и влаги поверхность.

Если пенополиуретан наносился на внешнюю сторону здания, его следует закрыть другими материалами. Утеплитель боится прямых солнечных лучей. Приклеиваем на слой пенополиуретана монтажную сетку, на которую можно наносить выравнивающую штукатурку.

Пенопластом

Мы рассказали, как утеплить фундамент. Если под домом находится подвал, его стены также нужно утеплить. Теплый подвал уменьшит поступление прохладного и влажного воздуха в жилые помещения. Что для этого сделать:

  • готовим стены подвала, очистив их от мусора и отвалившейся штукатурки;
  • все неровности стены замазываем раствором, чтобы плиты идеально прилегали к поверхности;
  • смазываем плиты пенопласта специальным клеем;
  • клеим плиты, начиная с пола;
  • дополнительно фиксируем плиты утеплителя пластиковыми дюбелями;
  • клеим на плиты сетку и наносим на нее выравнивающую смесь;
  • можно крепить отделочные материалы.

Очень важно изолировать подвальные помещения от влаги.

Как изолировать подвал от избытка влаги

В подвале должно быть сухо. Если сквозь стенки будет просачиваться влага, все усилия по утеплению не принесут результата. Другая проблема – конденсат. Влага, не находя выхода из подвального помещения конденсируется на стенках и на потолке. Может появиться плесень или грибок.

Во влажной среде многие утеплительные материалы теряют свои характеристики и становятся бесполезными. Например, намокшая минеральная вата, не препятствует проникновению прохладного воздуха в помещение.

Как правильно утеплить фундамент и подвальное помещение, чтобы избежать избытка влаги?
Очень важно предусмотреть в подвальном помещении вентилирующие отверстия. Когда появится приток свежего воздуха, влага сможет покидать подвал.

Если в подвале высокая влажность, можно утеплить его стены утеплителем, не реагирующим на влагу. Можно с помощью специального оборудования покрыть все подвальное помещение тонким слоем теплоизоляционной пены. Этот материал мгновенно вспучивается и образует гладкую поверхность, которая не пропускает влагу.

x-teplo.ru

Установка утепления фундамента и грунта

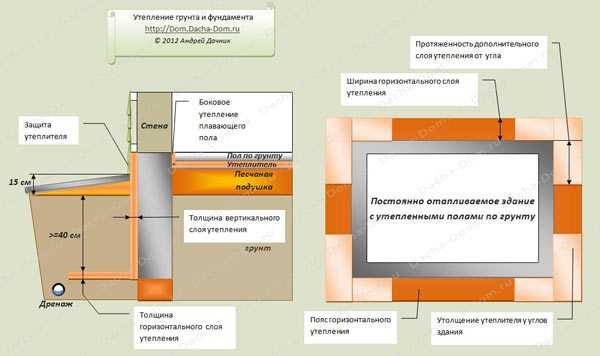

Схема утепления постоянно отапливаемого в холодный период здания с теплоизоляцией плавающего пола от подлежащего грунта

Если постоянно отапливаемый в холодное время года дом имеет теплоизоляцию пола от подлежащего грунта, то параметры утепления рассчитываются по другой таблице:

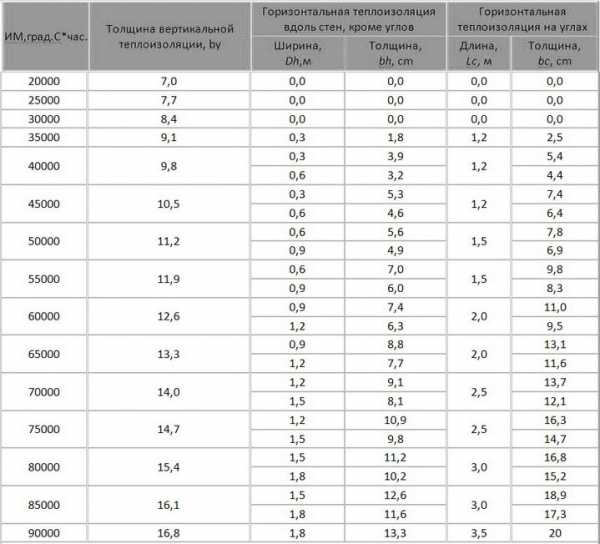

Таблица. Параметры утеплителя ЭППС для постоянно отапливаемых зданий с теплоизоляцией пола на пучинистых грунтах (по Таблице №1 СТО 36554501-012-2008)

Расчетные параметры плит ЭППС (Пеноплекс)  для постоянно отапливаемых зданий с теплоизоляцией пола

ИМ, град.-ч

толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала **) см

Горизонтальная теплоизоляция вдоль стен

Горизонтальная теплоизоляция на углах

ширина, м

Толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

длина утолщенных участков по углам здания, м

толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

<35000

8,4 (10)

0,0

0,0

0,0

0,0

0,0

0,0

0,0

35000

9,1 (10)

0,3

1,8 (2)

1,2

2,5 (3)

40000

9,8 (10)

0,3

3,9 (4)***

1,2

5,4 (6)

0,6

3,2(4)***

4,4 (5)

50000

11,2 (12)

0,6

5,6 (6)

1,5

7,8 (8)

0,9

4,9 (5)

6,9 (8)

60000

12,6 (12)

0,9

7,4 (8)

2,0

11,0 (12)

1,2

6,3 (7)

9,5 (10)

70000

14,0

1,2

9,1 (10)

2,5

13,7 (14)

1,5 (1,8)

8,1 (10)

12,1 (13)

80000

15,4 (16)

1,5

11,2 (12)

3,0

16,8 (18)

1,8

10,2 (12)

15,2 (16)

90000

16,8 (18)

1,8

13,3 (2)

3,5

20,0

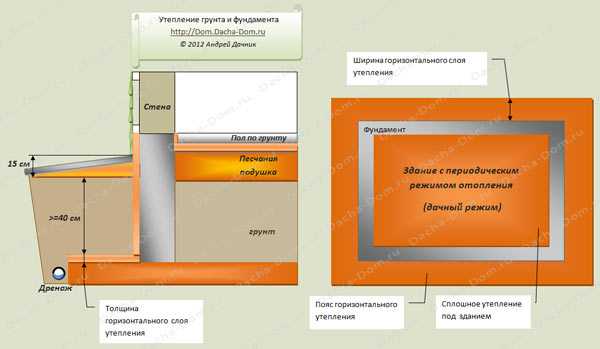

Задача утепления грунта в неотапливаемых сооружениях (сооружения температура в которых   в холодное время года менее +5°С) сводится к снижению промерзания подлежащего под фундаментом грунта. Поэтому сам фундамент не утепляется, а утепляется лишь грунт под ним, так чтобы исключить мостики холода к подлежащему грунту через сам фундамент.  В данном случае теплопотери здания в расчет не принимаются, и увеличение толщины горизонтального пояса утепления не требуется.
Многие дачи эксплуатируются в режиме переменного режима, когда отопление включается только во время  периодических приездов, а большее время дом стоит без отопления. В этом случае схема утепления комбинирует утепление самого фундамента для снижения теплопотерь в период отопления и утепление всего подлежащего грунта для снижения промерзания в период без отопления. Имейте в виду, что  если вы планируете поддерживать постоянно дом в режиме «незамерзания» +3 +5°С то такой дом не может классифицироваться как постоянно отапливаемый из-за недостаточной для прогревания грунта теплоотдачи.

Схема утепления неотапливаемого в холодный период здания на пучинистых грунтах

Такой дом требует утепления фундамента и грунта как дом с переменным режимом отопления.  Параметры утепления для домов с переменным режимом отопления рассчитываются также как и для неотапливаемых домов. Дополнительного утепления по углам не требуется из-за непродолжительных периодов отопления.


Схема утепления фундамента здания с переменным режимом отопления на пучинистых грунтах  *

Таблица. Параметры утепления фундаментов неотапливаемых или периодически отапливаемых зданий на пучинистых грунтах (по таблице №2 СТО 36554501-012-2008).

ИМ, град.-ч

СГТВ, °С

Толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

Ширина горизонтальной теплоизоляции, выступающей за пределы фундамента , м

10000

4,5

3,5 (4)

1,00

6,0

3,5 (4)

20000

3,0

4,9 (5)

1,41

4,5

4,6 (5)

6,0

4,2 (5)

30000

1,5

10,2 (12)

1,73

3,0

8,1 (10)

4,5

6,7 (8)

6,0

5,3 (6)

40000

0,0

15,8 (16)

2,00

1,5

13,7 (15)

3,0

11,6 (12)

4,5

9,1 (10)

6,0

7,0 (8)

50000

0,0

19,6 (20)

2,23

1,5

17,5 (18)

3,0

14,7 (15)

4,5

11,6 (12)

6,0

9,1 (10)

60000

0,0

23,5 (24)

2,45

1,5

21,4 (22)

3,0

17,9 (18)

4,5

14,4 (15)

70000

0,0

27,7 (28)

2,64

1,5

25,2 (26)

3,0

21,4 (22)

4,5

17,5 (18)

80000

0,0

32,2 (33)

2,83

1,5

29,1 (30)

90000

0,0

36,8 (38)

3.00

Схема утепления грунта неотапливаемого в холодный период здания на пучинистых грунтах.

Если у отапливаемых зданий имеются холодные пристройки, например, террасы, гаражи, то горизонтальный пояс утепления охватывает все сблокированные с домом пристройки. Ее параметры на участке пристройки рассчитываются как для неотапливаемого здания.  Также требуется теплоизоляция между фундаментами неотапливаемой и отапливаемых частей здания, для предупреждения теплопотерь через мост холода. Подлежащий грунт под неотапливаемой частью здания полностью изолируется утеплителем от фундамента. Для постройки утепленной фундаментной плиты можно воспользоваться системой несъемной пенополистирольной опалубки Штробер, которая подходит для строительтства утепленных плит толщиной до 25 см.

К началу статьи об утеплении фундамента и грунта
Читать дальше о скользящем двойном утеплении фундамента и ошибках утепления
Читать о технологии утепления фундаментов и утеплении ненагруженного ленточного фундамента на зиму.

dom.dacha-dom.ru

Утепление фундамента дома и грунта

Страницы книги: 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 Оглавление

Утепление фундамента и грунта
Утепление фундамента и грунта вокруг фундамента имеет две стратегические цели:

  • На пучинистых грунтах: утепление фундамента и прилежащего грунта с целью «отодвинуть» в сторону от фундамента промерзание грунта, уменьшить глубину промерзания грунта и сократить тем самым величину зимнего подъема уровня грунта.
  • На непучинистых грунтах: уменьшить теплопотери отапливаемого дома через фундамент в холодный период года.

Заложение ленточного фундамента  на глубину менее глубины сезонного промерзания грунтов возможно только при проведении “специальных теплотехнических мероприятия, исключающие промерзание грунтов” [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004]. В территориальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией.
Рекомендации по утеплению фундамента и грунта имеют ограничения: стандарты утепления не распространяется на строительство на вечномерзлых грунтах и в районах со средней годовой температурой наружного воздуха (СГТВ) ниже 0 °С или с величиной индекса мороза (ИМ) более 90000 градусо-часов. Например, описываемые ниже меры по утеплению грунтов и фундаментов могут применяться в Мурманске (СГТВ= +0,6°С) или Иркутске (СГТВ= +0,9°С), но не могут  использоваться в Сургуте, Туре, Ухте, Воркуте, Ханты-Мансийске, Магадане, Вилюйске, Норильске, Якутске или Верхоянске (СГТВ < 0°С).
Также не требуется утепление фундаментов и грунтов с целью снижения морозного пучения и предупреждения деформации основания на непучинистых (гравелистых и крупно-песчаных) грунтах.
Теоретической основой утепления грунта и фундамента в качестве меры по уменьшению морозного пучения, является представление о физических механизмах подъема уровня грунта при промерзании.

Морозное пучение – подъем уровня грунта в результате расширения замерзающей в толще грунта воды может иметь место только при сложении трех обязательных условий:

  1. В грунте должен быть постоянный источник воды
  2.  Грунт должен быть достаточно мелкозернистым, чтобы смачиваться и удерживать воду.
  3. Грунт имел возможность промерзать.

При замораживании водонасыщенного грунта в нем образуются линзы льда на границе раздела температур, и выше от него к промерзающей поверхности. При замерзании вода расширяется примерно на 9%. Сила давления поднимающейся при замерзании почвы может варьироваться от 0,2 кгс/см2 для песчаных грунтов до 3 кгс/см2, что вполне может уравновесить или превысить нагрузку от здания и вызвать деформацию ленточного фундамента. Ил (органический или неорганический грунт с особо мелкими частицами) способен расширяться при замерзании и при отсутствии постоянного притока воды (высокого уровня грунтовых вод). Величина морозного подъема илистых почв может составлять до 20% от толщины промерзшего слоя.

Неотапливаемые подвалы и подполы подвергаются высокому риску разрушения вследствие подъема грунтов, сопряженного с примораживанием грунта к поверхностям стен подвалов и подполов.  Вследствие примораживания образуется достаточно широкий слой плотной связи между грунтом и материалом стен. При морозном подъеме грунт способен разорвать  непорочную кладку кирпича или фундаментных блоков.  Поэтому на пучинистых грунтах, во-первых, рекомендуется устраивать монолитные заглубленные конструкции, а во-вторых, изолировать стеновой материал от промораживаемых пучинистых грунтов дренажным грунтом, дренажной пристеночной гидроизоляцией, утеплителем или слоем скольжения из пленочных материалов. Также наружное утепление подземных стен подвалов играет важную роль в предупреждении образования конденсата на внутренних поверхностях стен, и как следствия, образования плесени.

Вертикальное утепление наружных поверхностей фундамента 5 см слоем экструдированного пенополистирола приводит  к сокращению  теплопотерь здания через грунт примерно на 20%. Хотя горизонтальное подземное утепление основания фундамента и прилежащего грунта незначительно влияют на теплопотери здания, и потому может быть расценено как малоэффективное с точки зрения энергосбережения,  такой вид утепления играет значительную роль в предупреждении промерзания подлежащих под фундаментом грунтов.

Методика утепления фундаментов на пучинистых грунтах
Схемы утепления фундаментов зданий отличаются в зависимости от режима их эксплуатации (отопления в холодное время года).
Для отапливаемых в холодное время года зданий (зданий в которых поддерживается круглогодично температура не ниже +17°С)  схема утепления  сочетает наружное вертикальное и горизонтальное утепление фундамента с предупреждением образования мостиков холода и отсутствием утепления полов по грунту.  Неизолированные от грунта плавющие полы позволяют, с одной стороны лучше прогревать грунт под зданием, предупреждая его промерзание, а с другой стороны позволяют  пользоваться накопленным теплом в массе грунтовой подсыпки и получать 1-2 «даровых» градуса геотепла.
Пояс горизонтального утепления на углах здания (из-за больших теплопотерь по сравнению со  срединной частью фундамента) должен быть либо большей ширины, либо, что практичней при строительстве – большей толщины.
Ширина и толщина широко распространенного отечественного утеплителя Пеноплекс для утепления грунта и фундамента определяется по таблицам, приведенным в стандарте организации СТО 36554501-012-2008, исходя из индекса мороза (ИМ), характеризующего количество дней на данной территории с отрицательной температурой и величину отрицательных температур в градусо-днях.



Схема утепления постоянно отапливаемого в холодный период здания с теплоизоляцией плавающего пола от подлежащего грунта

Если постоянно отапливаемый в холодное время года дом имеет теплоизоляцию пола от подлежащего грунта, то параметры утепления рассчитываются по другой таблице:

Таблица. Параметры утеплителя ЭППС для постоянно отапливаемых зданий с теплоизоляцией пола на пучинистых грунтах (по Таблице №1 СТО 36554501-012-2008)

Расчетные параметры плит ЭППС (Пеноплекс)  для постоянно отапливаемых зданий с теплоизоляцией пола

ИМ, град.-ч

толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала **) см

Горизонтальная теплоизоляция вдоль стен

Горизонтальная теплоизоляция на углах

ширина, м

Толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

длина утолщенных участков по углам здания, м

толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

<35000

8,4 (10)

0,0

0,0

0,0

0,0

0,0

0,0

0,0

35000

9,1 (10)

0,3

1,8 (2)

1,2

2,5 (3)

40000

9,8 (10)

0,3

3,9 (4)***

1,2

5,4 (6)

0,6

3,2(4)***

4,4 (5)

50000

11,2 (12)

0,6

5,6 (6)

1,5

7,8 (8)

0,9

4,9 (5)

6,9 (8)

60000

12,6 (12)

0,9

7,4 (8)

2,0

11,0 (12)

1,2

6,3 (7)

9,5 (10)

70000

14,0

1,2

9,1 (10)

2,5

13,7 (14)

1,5 (1,8)

8,1 (10)

12,1 (13)

80000

15,4 (16)

1,5

11,2 (12)

3,0

16,8 (18)

1,8

10,2 (12)

15,2 (16)

90000

16,8 (18)

1,8

13,3 (2)

3,5

20,0

Задача утепления грунта в неотапливаемых сооружениях (сооружения температура в которых   в холодное время года менее +5°С) сводится к снижению промерзания подлежащего под фундаментом грунта. Поэтому сам фундамент не утепляется, а утепляется лишь грунт под ним, так чтобы исключить мостики холода к подлежащему грунту через сам фундамент.  В данном случае теплопотери здания в расчет не принимаются, и увеличение толщины горизонтального пояса утепления не требуется.
Многие дачи эксплуатируются в режиме переменного режима, когда отопление включается только во время  периодических приездов, а большее время дом стоит без отопления. В этом случае схема утепления комбинирует утепление самого фундамента для снижения теплопотерь в период отопления и утепление всего подлежащего грунта для снижения промерзания в период без отопления. Имейте в виду, что  если вы планируете поддерживать постоянно дом в режиме «незамерзания» +3 +5°С то такой дом не может классифицироваться как постоянно отапливаемый из-за недостаточной для прогревания грунта теплоотдачи.

Схема утепления неотапливаемого в холодный период здания на пучинистых грунтах

Такой дом требует утепления фундамента и грунта как дом с переменным режимом отопления.  Параметры утепления для домов с переменным режимом отопления рассчитываются также как и для неотапливаемых домов. Дополнительного утепления по углам не требуется из-за непродолжительных периодов отопления.


Схема утепления фундамента здания с переменным режимом отопления на пучинистых грунтах  *

Таблица. Параметры утепления фундаментов неотапливаемых или периодически отапливаемых зданий на пучинистых грунтах (по таблице №2 СТО 36554501-012-2008).

ИМ, град.-ч

СГТВ, °С

Толщина горизонтальной теплоизоляции (обусловленная толщиной материала **), см

Ширина горизонтальной теплоизоляции, выступающей за пределы фундамента , м

10000

4,5

3,5 (4)

1,00

6,0

3,5 (4)

20000

3,0

4,9 (5)

1,41

4,5

4,6 (5)

6,0

4,2 (5)

30000

1,5

10,2 (12)

1,73

3,0

8,1 (10)

4,5

6,7 (8)

6,0

5,3 (6)

40000

0,0

15,8 (16)

2,00

1,5

13,7 (15)

3,0

11,6 (12)

4,5

9,1 (10)

6,0

7,0 (8)

50000

0,0

19,6 (20)

2,23

1,5

17,5 (18)

3,0

14,7 (15)

4,5

11,6 (12)

6,0

9,1 (10)

60000

0,0

23,5 (24)

2,45

1,5

21,4 (22)

3,0

17,9 (18)

4,5

14,4 (15)

70000

0,0

27,7 (28)

2,64

1,5

25,2 (26)

3,0

21,4 (22)

4,5

17,5 (18)

80000

0,0

32,2 (33)

2,83

1,5

29,1 (30)

90000

0,0

36,8 (38)

3.00

Схема утепления грунта неотапливаемого в холодный период здания на пучинистых грунтах.

Если у отапливаемых зданий имеются холодные пристройки, например, террасы, гаражи, то горизонтальный пояс утепления охватывает все сблокированные с домом пристройки. Ее параметры на участке пристройки рассчитываются как для неотапливаемого здания.  Также требуется теплоизоляция между фундаментами неотапливаемой и отапливаемых частей здания, для предупреждения теплопотерь через мост холода. Подлежащий грунт под неотапливаемой частью здания полностью изолируется утеплителем от фундамента.

Назад Страница 46 Читать дальше
Страницы книги: 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 Оглавление

dom.dacha-dom.ru

Как утеплить фундамент мелкого заложения

Появление новых утеплителей, а именно, экструдированного пенополистирола, позволило массово утеплять конструкции находящиеся в грунте.

Высокая механическая прочность этого утеплителя и его устойчивость по отношению к увлажнению и различным агрессивным воздействиям дали возможность обустраивать утепление подземных конструкций с большой степенью надежности и долговечности.

Что определяют для утепления фундамента и грунта

Утепление фундамента и окружающего дом грунта позволяет предотвратить воздействие морозного пучения и строить фундаменты мелкого заложения, без заглубления до непромерзающих слоев грунта. Такая технология строительства фундаментов весьма популярна в северных западных странах, но у нас не слишком распространена.

Теплоизоляция положенная горизонтально в грунт по наружному периметру фундамента предотвращает замораживание грунта непосредственно возле фундамента.

При утеплении фундамента необходимо определить следующие параметры:

  • ширину полосы горизонтальной теплоизоляции примыкающей к дому.
  • толщину горизонтальной теплоизоляции экструдированным пенополистиролом в том числе и возле углов здания, где действует перекрестное воздействие холода.
  • толщину вертикальной теплоизоляции.
  • нижнюю границу вертикальной теплоизоляции.

Сделаем расчет утепления для теплоизолированного фундамента мелкого заложения и определим указанные параметры.

Конструкция фундамента мелкого заложения — схема

На схеме указана типовая конструкция фундамента мелкого заложения и его утепления. В конструкции имеются:

  • вертикальная теплоизоляция расположенная от подошвы фундамента до теплоизоляции стены.
  • горизонтальная теплоизоляция расположенная на уровне подошвы фундамента.

На схеме изображено
4 – горизонтальная теплоизоляция
5 – вертикальная теплоизоляция
6 — защита утеплителя (штукатурка и др.)
8 — отмостка
10 – дренаж
11 – теплоизоляция полов

Глубина заложения подошвы этого фундамента для отапливаемых зданий — 0,4 метра, для не отапливаемых — 0,3 метра (не отапливаемые здания – с температурой ниже 5 градусов С).

Под подошвой и горизонтальной теплоизоляцией находится слой песчаной подсыпки толщиной — 0,2 метра для отапливаемых зданий и 0,4 метра для не отапливаемых.

Поэтому общая глубина котлована для жилого дома должна быть не менее 0,6 метров, а ширина будет зависеть от ширины самого фундамента и ширины утепления.

Вертикальная теплоизоляция устанавливается на гидроизоляционный слой, а в песчаной подсыпке ниже уровня теплоизоляции делается дренажная система.

Отмостка обязательно включает в себя гидроизоляционный слой, чтобы не допустить намокания засыпки, так как это негативно может сказаться на состоянии фундамента. Вместе с таким фундаментом удобно применять полы сделанные по утрамбованному грунту.

Еще важный момент — увеличение толщины горизонтальной теплоизоляции вокруг углов здания. Расчетом определяется и ширина полосы возле угла с увеличенной толщиной теплоизоляции.

На рисунке указано – контур теплоизоляции вокруг здания, с увеличением толщины теплоизоляции возле углов в полосах определенной ширины.

Как определяется толщина и ширина теплоизоляции

Для того чтобы определить параметры утепления фундамента нужно использовать данные характеризующие климат, в котором ведется строительство.
Используется Индекс мороза — ИМ, данные в градусо-часах, которые вычисляются для различных климатических зон. Для приблизительных расчетов можно воспользоваться картой индекса мороза.

К примеру, согласно карты, ИМ для Москвы составит примерно 55000 градусо-часов.

Все параметры теплоизоляции для фундамента мелкого заложения приведены в таблицах, в зависимости от индекса мороза, — для отапливаемых зданий, — параметры теплоизоляции фундамента мелкого заложения.

Для полов с теплоизоляцией.

Без теплоизоляции.

Утепление полов, фундамента, и грунта — взаимосвязанные мероприятия. Они вместе влияют на состояние конструкций здания и грунта зимой.

Если применено утепление полов, то теплоизоляция на фундаментной стене должна быть толще, чем с холодными полами, чтобы не допустить охлаждение грунта под полом, ведь он будет в меньшей мере прогреваться теплом из дома.

В соответствии с проведенными расчетами, для отапливаемого дома, в котором выполнена теплоизоляция полов в соответствии со СНиП в климатической зоне Московской области, должны быть приняты следующие значения утепления фундамента и грунта:

  • Толщина горизонтальной теплоизоляции — 7 см;
  • Ширина контура горизонтального утепления на уровне подошвы фундамента (0,4 м) — 0,6 м;
  • Ширина полосы возле углов здания, в которой увеличена толщина утеплителя — 1,5 м.
  • Толщина утеплителя возле углов здания — 10 см.
  • Толщина вертикальной теплоизоляции — 12 см.

(Произведено округление до ближайшего большего значения.)

Иногда рекомендуют укладывать утеплитель прямо под отмостку. Но при этом должна увеличиваться ширина полосы утепления, в итоге экономии не получается. При утеплении фундамента, нельзя уменьшать толщину утеплителя, здесь теплоизоляция влияет на состояние основных конструкций дома.

teplodom1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
