Каркасная баня своими руками: пошаговая инструкция
Традиционно у нас в стране строят рубленые бани. Такие сооружения имеют массу достоинств, но обходятся очень дорого. Поэтому сегодня все большую популярность набирают каркасно щитовые бани. Возводятся они гораздо быстрее рубленых и брусчатых, не дают усадки и гораздо более экономичны в плане расходов.
Необходимые материалы
Итак, что нужно будет приобрести для возведения каркасной бани? Строят ее с соблюдением определенных технологий. Пошаговая инструкция по возведению каркасной бани будет дана позднее. Сначала же рекомендуем ознакомиться со списком необходимых материалов.
| Материал | Параметры | Назначение |
| Цемент | М400 | Устройство фундамента и бетонного основания под пол |
| Песок | Крупный, просеянный | Устройство фундамента и бетонного основания под пол |
| Брус | 150*150мм | Сборка нижней обвязки |
| Брус | 50*150мм | Монтаж каркаса |
| Брус | 40*50мм | Устройство подкосов стоек |
| Стекловолокно | Плиты толщиной 50мм | Утепление стен и потолка |
| Пароизоляционная пленка | Фольгированная | Пароизоляция |
| Гидроизоляционная пленка | Полиэтиленовая | Гидроизоляция кровли и стен |
| Кровельный материал | Профлист толщиной 0.5мм | Покрытие крыши |
| Блокхаус | Внешняя обшивка стен | |
| Доска или вагонка | Внутренняя обшивка стен и потолка | |
| Трубы | Пластик диаметром не менее 50мм | Устройство слива |
Возведение фундамента
Для начала давайте разберемся с тем как построить фундамент под каркасную баню. Так, как сооружение это очень легкое, под него можно использовать дешевое столбчатое основание, как правильно возвести столбчатый фундамент своими руками читайте здесь. Если вы остановились на столбчатом фундаменте и не собираетесь заливать ростверк, то нижнюю обвязку стоит сделать из бруса потолще (до 200мм).
Устройство слива
Такое сооружение, как баня, конечно, требует наличия слива. Своими руками его устроить также не сложно. Еще перед заливкой фундамента следует выкопать траншею под трубу и колодец приемник. Бетонное основание под пол заливают с уклоном к месту ее выхода (где выкапывают небольшой приемник-лоток для воды).
При заливке, пол можно дополнительно утеплить. Для этого грунт сначала уплотняют (выдерживая уклон), укладывают в траншею трубу и засыпают ее. Сверху насыпают щебень в 20см и заливают бетонную стяжку в 3 см. Подробнее об устройстве слива для бани можете посмотреть тут.
Совет: Устраивая бетонное основание под пол, не забудьте оставить место под фундамент каменки.
Далее на стяжку насыпают керамзит. Поверх него стелят гидроизоляцию. Далее все заливают бетоном слоем в 5см с армированием всей конструкции, рабицей.

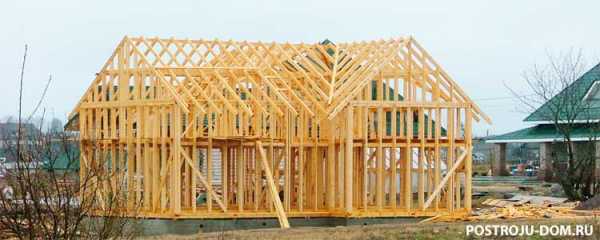

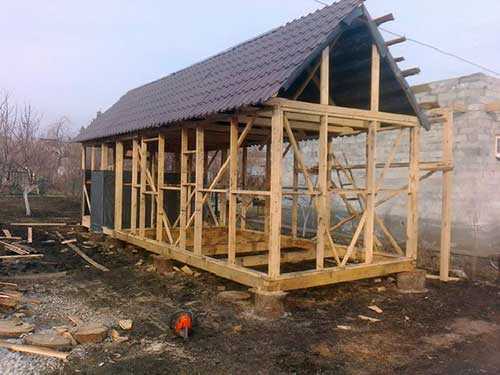

Сборка каркаса стен и кровли
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=”eliad”>Нижняя обвязка крепится к столбам фундамента при помощи анкерных болтов с шестигранными гайками и широкими шайбами (более подробно о монтаже нижней обвязки смотрите тут). На каждый столб в зависимости от расстояния между ними используется по 1-2 болта. На следующем этапе устанавливают угловые стойки. Крепят их на стальные уголки. Далее приступают к установке промежуточных стоек. Шаг между ними – обычно составляет 0.6м. Затем крепят верхнюю обвязку и постоянные укосины с внутренней стороны бани (по четыре на каждую стойку). Пошаговую инструкция по возведению каркасных стен можете посмотреть здесь.
На следующем этапе к верхней обвязке уголками или врубкой фиксируют балки перекрытия. Далее на анкера с дополнительным креплением скобами устанавливают стропильные ноги.
Утепление стен каркасной бани
Строя каркасную баню, внимание нужно уделить, в том числе и утеплению стен. Выполняется эта операция в несколько этапов:
- Между стойками устанавливаются плиты стекловолокна.
- На стойки брусками фиксируется гидроизоляционная пленка.
- На бруски крепится блокхаус.
- Выполняется внутренняя обшивка доской или вагонкой.
Важно: Окрашивать доску, использованную для внутренней обшивки нельзя. Не допускается использование и лакированной вагонки.
Перед утеплением стен нужно утеплить и кровлю. Для этого на стропила сначала натягивается гидроизоляционная пленка. Крепят ее с небольшим провисом. Затем набивается обрешетка и монтируется кровельный материал.
Утепление потолка
Потолок каркасной бани утепляют примерно так же, как и стены. Вот точная пошаговая инструкция:
- 1. На балки крепят пароизолятор.
- 2. Обшивают потолок вагонкой или доской.
- 3. Сверху укладывают теплоизолятор.
- 4. Зашивают пол чердака.
На заключительном этапе бетонный пол бани обкладывают плиткой. Далее монтируют окна и двери. На этом строительство бани считается законченным. Можно приступать к возведению каменки, сборке лавок и т.д.
Видео по теме “возведение каркасной бани своими руками”:
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=”eliad”>postroju-dom.ru
Пошаговое описание работы и строительство каркасной бани. |
Самое дешёвое строительство бани осуществляется по каркасной технологии. Строительство каркасной бани обходится дешевле традиционных бань из дерева. Удешевление стоимости объясняется частичной заменой дорогостоящей древесины более дешёвым утеплителем. При этом экономия пиломатериалов составляет почти 50%.
Каркасная баня под ключ становится доступнее, и поэтому гораздо популярнее бревенчатых деревянных стен. Они легче по весу, не подвержены усадке и поэтому не требуют выстаивания. Как ведётся строительство каркасной бани своими руками?
Строительство каркасной бани
Пошаговое строительство каркасной бани будет отличаться от строительства каркасного жилого дома. Это связано с различными условиями эксплуатации построек — высокой температурой и влажностью внутри парной. Поэтому утеплитель в каркасной стене необходимо качественно изолировать от влаги, чтобы предупредить его отсыревание и потерю теплоизолирующих свойств.
А также защитить стены от воздействия высокой температуры рядом с нагревательной печью. Перечислим основные этапы строительства каркасной бани.
План комнат в постройке 6 на 6.Проекты строительства
Поэтапное строительство каркасной бани может длиться всего лишь месяц. Строение из брёвен собирают в течение двух-трёх месяцев. Для кирпичной постройки необходим год. Таким образом, возведение каркасной бани – самая быстрая технология.
Проект двухэтажной постройки.Однако качественное каркасное строительство будет при наличии грамотных технических расчётов, схем, эскизов, чертежей – всего того, что сопровождает проект. Для пошагового строительства каркасной бани своими руками необходимо приобрести один из типовых проектов. В нём будет приведен подробный перечень строительных материалов. А также схема внутренних помещений с обозначением дверных и оконных проёмов, простенков, расположения печи.
Проект постройки своими руками.Готовый проект также делает возможным осуществить пошаговое строительство каркасной бани руками профессиональных строителей.
Поэтапное строительство
Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.
Свайный фундамент.Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.
На заметку
Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.
Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.
Стены в постройке
Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.
На заметку Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.
Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

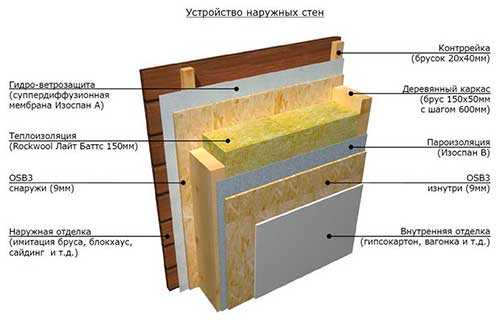

Устройство стены.Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.
Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.
Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.
Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.
Утепление при строительстве
К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.
- Они должны качественно сохранять тепло.
- Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
- Иметь минимум синтетических испарений.
Утепление на основе пенопласта.Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.
Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.
На заметку 150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).
Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.
Утепление парной.После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.
Особенности утепления
- В зоне максимальных температур необходимо защитить материал от оплавления. Как правило, возле печи температура воздуха достигает 160-200°C. Поэтому поверх утеплителя и пароизоляции, а иногда – поверх стеновой отделки крепят огнеупорную защиту – базальтовую ткань, оцинкованный лист, огнеупорный гипсокартон. Огнеупорная защита необходима на расстоянии до 400 мм от нагревательной печи. Если каменка установлена посреди парной на расстоянии больше чем 400 мм от стен, то навешивать огнеупорные экраны не нужно.
- Потолок бани утепляется более толстым слоем теплоизолирующего материала. Это связано с тем, что большая часть тёплого воздуха поднимается вверх. Поэтому именно через неутеплённый потолок происходят максимальные теплопотери. Для качественной изоляции потолочного перекрытия используют два слоя утепляющего материала.
Пароизоляция
Поэтапное строительство каркасной бани своими руками заключается в правильном выборе материала для пароизоляции. Надо учитывать расположение участка стены с пароизоляцией относительно печи и дымохода. Температура воздуха рядом с устройством нагрева может превышать 120°C. Это приведёт к банальному плавлению полиэтилена внутри стены.
Пароизоляция возле печи.Поэтому в радиусе 1,5 м возле печи-каменки утеплитель изолируют от пара исключительно алюминиевой фольгой. При этом стыки фольги тщательно проклеивают специальной термостойкой лентой для фольги, не допуская образования щелей.
На заметку Кроме термостойкости, фольга отличается дополнительным теплоизолированием. Она отражает тепловое излучение назад в парную.
Термостойкость фольги кроме других факторов, определяется её толщиной. Поэтому для пароизоляции утеплителя в стенах рядом с печью используют фольгированный слой толщиной 80-100 мкм.
В стенах, удалённых от нагревающей печи или горячего дымохода – в комнатах для отдыха, в душевой, в качестве пароизоляции можно использовать более дешёвую плёнку — полиэтилен. Стыки полиэтилена также необходимо проклеить скотчем.
Фото строительства мойки.Фольгированным слоем или полиэтиленом необходимо закрыть не только утеплитель, но также каркас бани. Поэтому фольгу крепят поверх каркасных балок, закрывая при этом как утеплитель, так и деревянные опоры строения. Для крепления утеплителя используют степлер, поверх скоб плёнку придавливают деревянными планками.
Видео о строительстве каркасной бани показывает, как выполняют пароизоляцию базальтовой ваты алюминиевой фольгой.
Полы и водоотведение
Чистовой пол в бане укладывают деревянной вагонкой. Он может опираться на деревянные лаги или на бетонное основание. Бетонный черновой пол можно покрыть плиткой. Такой пол получается долговечным и холодным. Он не гниёт от влаги, не становится чёрным, для комфортных ощущений – закрывается деревянными решётками.
Черновой пол.При укладывании пола необходимо выдержать уклон 5-10°. Это предупредит застаивание воды, обеспечит её самотёк в сторону слива. Для отвода воды в полу парной комнаты предусматривают сливное отверстие. Его обустраивают сифоном, который соединяет слив с канализационной трубой. В свою очередь трубу выводят в отстойник или в общую канализацию.
Электропроводка
Электропроводка каркасной бани необходима как минимум для освещения пространства парной и комнаты отдыха. Как максимум в бане может быть установлена электрическая нагревательная печь.
Если планируется только освещение – достаточно суммарных 1,5-2 кВт электроэнергии. Если же будет электрический обогрев помещения – необходимо до 6 кВт.
Распределение электропроводки.Энергосистема каркасной бани запитывается от распределительного щитка. Его располагают в сухом помещении – на веранде или в комнате отдыха. От щитка выполняется разводка проводов, которая на деревянных стенах располагается поверх досок.
Внутри парной не устанавливают выключатели, розетки по причине слишком высоких температур и влажности. Освещение внутри парной монтируют на стене. Его не крепят на потолке по причине максимально высоких температур под потолочной поверхностью.
1karkasnydom.ru
Каркасная баня своими руками + пошаговая инструкция
Если собственная баня до сих пор только в мечтах, то пора оставить их и перейти к действию. На самом деле соорудить баню у себя во дворе под силу каждому. Главное, знать, в какой последовательности и какие действия совершать. В статье будет приведена пошаговая инструкция, которая позволит все сделать своими руками.
Составление проекта
Ни одно строение не обходится без хорошего проекта. В отношении бани потребуется подумать о количестве помещений. Обязательной для бани будет парилка. Ее размер будет зависеть от желаемого количества людей, которые одновременно будут в ней находиться. Если есть возможность сделать парилку в бане с размером 3×2, то можно быть уверенным, что в ней спокойно поместятся шесть человек. Кроме парилки, в бане необходима комната отдыха. Обычно она занимает наибольшее пространство по площади. В этой комнате в бане, как правило, устанавливают необходимую мебель для комфортного времяпрепровождения.
Еще одним помещением, которое необходимо для бани, является моечная. В ней можно расположить душевую кабинку и санузел. Для этой комнаты не требуется большой площади. Если отделить санузел, то моечная может быть промежуточным звеном между комнатой отдыха и парилкой в бане. Стоит также предусмотреть в бане прихожую или предбанник. Он обеспечит воздушную подушку, которая будет препятствовать быстрому выходу тепла.
Пошаговая инструкция
Пошаговая инструкция описывает весь процесс сборки будущей конструкции с указанием нюансов и практических советов. Любое строительство начинается с сооружения фундамента.
Фундамент
Каркасная конструкция имеет небольшой вес в силу своих особенностей. Это означает, что для такой бани нет смысла заливать плитный или ленточный фундамент. Прекрасным решением будет использование винтовых свай. Они представляют собой металлические трубы, на конце которых находится небольшой бур. Благодаря буру сваи легко погрузить в землю на требуемую глубину. Длина свай должна быть такой, чтобы ее нижняя часть могла пройти пучинистые грунты и зафиксироваться ниже уровня промерзания грунта. При этом ее верхняя часть должна выступать над поверхностью на заданном расстоянии.
Некоторые мастера не рекомендуют выполнять разметку под винтовые сваи, которые будут служить фундаментом для бани. Аргументация заключается в том, что довольно просто сориентировать положение свай для бани относительно забора или другого строения. Если возведение бани производится на открытом участке, тогда без разметки под сваи не обойтись. На фото выше показано, как это можно сделать. Согласно разработанному проекту бани, размеры переносятся на участок, где будет осуществляться строительство.
Колышками обозначаются места, где должны быть вкручены сваи. Расстояние между сваями должно быть 1,5–2 метра. Все будет зависеть от оказываемой нагрузки, т. е. от общего веса строения. После проведенной разметки выбирается один из углов бани, в котором будет смонтирована первая свая.
Чтобы упростить себе задачу по монтажу, необходимо сделать приямок. Глубина приямка должна быть не меньше диаметра винта сваи. Он поможет начать вращение и углубление винтовой сваи.
На фото выше видно, что для качественного монтажа понадобится три человека. Двое осуществляют закручивание с помощью рычагов, а третий удерживает сваю в вертикальном положении. При этом использование магнитного уровня для отслеживания вертикального положения пока не требуется, т. к. свая не имеет прочной фиксации в грунте.
После того как свая жестко встала в землю, можно закрепить магнитный уровень. На фото выше видно, что он фиксируется перпендикулярно тому, как располагаются рычаги для закручивания.
Двое человек продолжают закручивать сваю, а третий отслеживает ее положение по уровню. Таким образом необходимо закрепить все угловые сваи фундамента для бани. После этого между сваями натягиваются две веревки, как показано на верхних фотографиях. Они образуют образный канал, в который будут смонтированы остальные сваи согласно разметке, которая была нанесена. Сваи требуются не только для основных стен, но и для перестенков. После того как сваи установлены на свое место, необходимо произвести их выравнивание.
Для решения этой задачи можно воспользоваться гидроуровнем. Предварительно необходимо выставить одну из свай, чтобы она была контрольной. На нее наносится метка, которая и будет переноситься на остальные сваи. Одна часть уровня прикладывается к контрольной точке, а вторая к противоположной угловой свае. Как только вода внутри уровня перестала колебаться, можно нанести метку.
Чтобы перенести разметку на остальные сваи, к ним нет необходимости подходить с уровнем. Необходимо между крайними сваями натянуть леску таким образом, чтобы она касалась промежуточных опор. После этого делается пометка по леске. По меткам производится обрезка опор. Далее на них приваривается металлический квадрат со стороной в 25 см. Он необходим для удержания нижней обвязки строения.
Далее выполняется обвязка для бани. Для этого понадобится деревянный брус с размером 15×15 см. Он укладывается на подготовленные площадки на сваях для каркасной бани. На фото выше видно, как соединяются отдельные элементы по углам. Необходимо сделать прорезь на половину толщины бруса, а также вырезать часть, которая будет равна его ширине. Получается углубление с размером 15×15 см. Такая же процедура повторяется и для второго бревна. После этого они соединяются между собой и скрепляются.
Выше на фото показано, как следует поступить с обвязкой для перестенков. Выполняется аналогичное углубление, но уже посередине бруса. После этого вторая часть укладывается сверху и фиксируется. Результат должен получиться примерно такой, как показано на фото ниже.
Между металлической площадкой и брусом укладывается гидроизоляция. Обязательно производится проверка диагоналей, чтобы стены у каркасной бани получились ровными. Если брус для фундамента бани придется наращивать, то делается это таким же методом, как и соединение двух элементов и обязательно на свае, чтобы был требуемый упор.
После сборки обвязки выполняется укладка СИП-панелей, которые будут выполнять роль утепленного чернового пола. Панели прикручиваются к обвязке бани саморезами, это делается для временной фиксации. Панели довольно просто прогибаются под весом, поэтому их необходимо усилить балкой, как показано на фото ниже.
Чтобы балка была хорошо зафиксирована в СИП-панели, на место стыка необходимо нанести монтажную пену. Между отдельными панелями оставляется зазор в 5 мм, который выполняет роль термошва.
Сборка стен
Следующим этапом строительства каркасной бани будет сборка стен. Для этих целей понадобится обрезная доска с размером 15×5 см. Из нее собирается такая конструкция, как показано на фото ниже.
Расстояние между отдельными вертикальными стойками равно ширине утеплителя, который будет использоваться для бани. Когда сборка окончена, выполняется монтаж каркаса стены для бани. Отдельные элементы временно крепятся укосинами, как видно на фото ниже.
Готовая конструкция выглядит подобно той, что показана на фото ниже.
Стоит обратить внимание, что места, где будут находиться оконные и дверные проемы, дополнительно усилены вертикальными и горизонтальными распорками.
Кровля
Отличным решением для бани будет устройство односкатной крыши. Ее оборудование обходится несколько дешевле, а также проще, чем двухскатной. На фото ниже можно видеть, что стропильная система имеет три точки опоры.
Стропильные ноги располагаются с шагом в 60 см друг от друга и фиксируются к верхним элементам стены. Чтобы добиться требуемого уклона кровли, необходимо заранее рассчитать высоту всех стен, чтобы между ними был образован угол. Угол ската кровли для бани определяется индивидуально для каждого проекта. Многое зависит от метеорологических условий в конкретной местности, а также от типа выбранного настила. Если это будет металлочерепица, тогда минимальный уклон должен составлять 16 градусов.
На фото выше видно, что переднюю стенку пришлось немного приподнять. Чтобы увеличить ее прочность по бокам были установлены укосины. Спереди и сзади делаются свесы кровли, чтобы вода беспрепятственно стекала вниз. На стропильные ноги закрепляется гидроизоляция, контрольная обрешетка и обрешетка под кровельный настил и сам кровельный настил. Видео о сооружении такой бани можно посмотреть ниже.
Утепление и отделка
Благодаря тому, что на пол уложены СИП-панели, утепление ему не требуется. Отделка пола осуществляется по желанию владельца. На него может быть смонтирован теплый пол и сверху залита стяжка или уложен ламинат. Стены требуют особого подхода к утеплению. Первым делом по внешней стороне стены бани выполняется гидроизоляция, чтобы вода не попадала на утеплитель.
В подготовленные зазоры, которые были оставлены между стойками в стенах бани, устанавливается утеплитель. Отличным вариантом для бани будет минеральная вата. Она имеет определенную паропроницаемость, что будет способствовать частичному воздухообмену бани и улицы. Утеплитель должен вставляться с небольшим усилием, чтобы он хорошо зафиксировался внутри. После того как произведен монтаж утеплителя выполняется пароизоляция помещений бани. Для парилки в бане понадобится плотная фольга, как показано на фото ниже.
Изнутри стены бани можно отделать вагонкой, а снаружи лучше будет смотреться блок-хаус.
Монтаж и первого и второго варианта материала для бани осуществляется на деревянную обрешетку. После облицовки выполняется обустройство бани. В парилке устанавливается печь, монтируются межкомнатные двери. Если баня будет использоваться круглый год, тогда стоит подумать о системе автономного отопления. Дополнительно можно соорудить небольшую террасу, на которой можно проводить время с друзьями.
Резюме
Как видно, строительство каркасной бани имеет свои сложности. Некоторые этапы возведения каркасной бани не обходятся без помощи напарника. Важным этапом строительства является подвод различных коммуникаций. В них входит водопровод, канализация и электричество. Все провода внутри каркасной бани обязательно должны быть в двойной оплетке и уложены негорючую гофру. Для парилки в бане применяются влагостойкие светильники. Чтобы расход электричества в бане был минимальным, можно предусмотреть использование светодиодных ламп. В качестве окон для бани можно использовать металлопластиковые рамы с отделкой под древесину. Они обойдутся немного дороже, но смотреться будут довольно гармонично.
