Кирпичная кладка с утеплителем внутри: технология

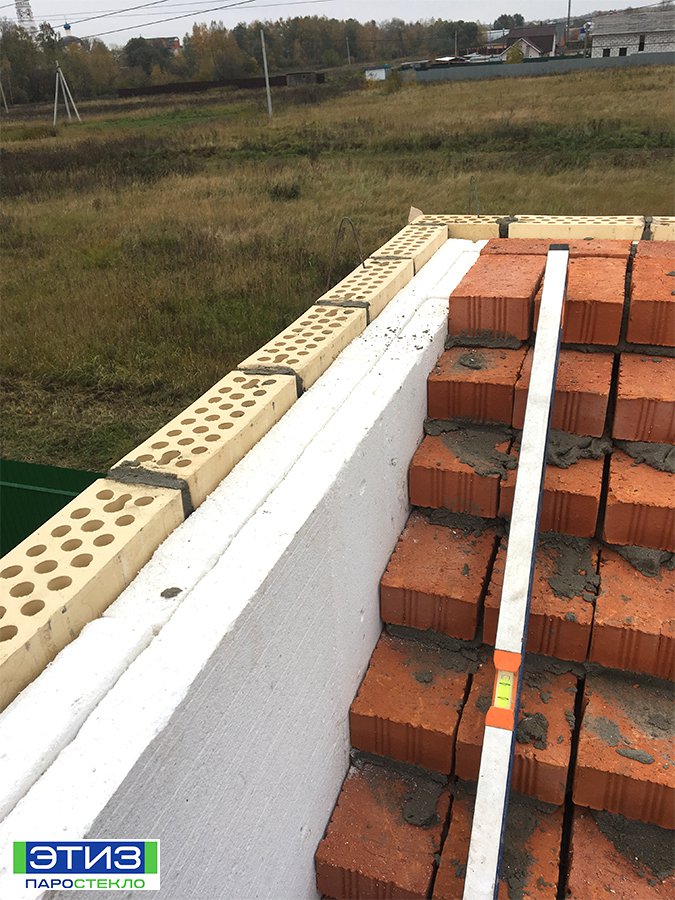

Дом с утеплённой кладкой

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.

Содержание

• Минусы кладки без утепления
• Трёхслойная кладка
• Выбор утеплителя
  • Минеральная вата
  • Пенополистирол
  • Насыпные утеплители
• Кладка трёхслойных стен

Минусы кладки без утепления

Ещё совсем недавно вопрос теплоизоляции кирпичных построек решался простым способом – увеличением толщины стены. Так, для средней полосы обычной являлась толщина стен в 3 – 3,5 кирпича, а в северных регионах она могла достигать 1 – 1,5 м.

Это связано с высоким коэффициентом теплопроводности кирпича, что обуславливает большие теплопотери.

Сравнительный анализ материалов

Кладка стен такой толщины была вынужденной мерой в отсутствие эффективных и недорогих теплоизоляционных материалов. Другим фактором, способствующим применению технологии «толстых стен» в советское время, была относительная дешевизна кирпича. Это позволяло упрощать технологию кладки за счёт отказа от использования теплоизоляционных материалов.

Однако в последнее время подобный подход становится слишком расточительным с финансовой точки зрения: помимо затрат на кирпич возрастают расходы на обустройство усиленных фундаментных оснований.

Ещё одна проблема, с которой можно столкнуться, устраивая кирпичную кладку без теплоизоляции – смещение точки росы внутрь помещений.

В строительстве точка росы – это точка внутри или снаружи уличных стен здания, где охлаждаемый пар, содержащийся в воздухе, начинает конденсироваться. Превращение пара в росу происходит при соприкосновении тёплого воздуха с холодными поверхностями.

Расположение точки росы при различной конструкции стен.

Наиболее предпочтительным вариантом является нахождение точки росы снаружи здания, в этом случае конденсирующаяся влага будет попросту испаряться под действием ветра и солнца. Гораздо хуже, если точка росы смещена внутрь помещений. Сырость, образующаяся на внутренних поверхностях стен, отрицательным образом влияет на микроклимат в доме, становясь источником повышенной влажности и причиной появления грибка и плесени.

Не утеплённые стены в зимние морозы охлаждаются на всю свою толщину, в результате конденсация пара происходит на их внутренних поверхностях.

В районах, где в холодное время года устанавливаются минусовые температуры, технология кладки кирпича с утеплителем является единственно приемлемой.

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т. д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

Трехслойная стена в разрезе

На рисунке:

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

• Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
• Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
• Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
• Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
• Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

• Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
• Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Минеральная плита

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала – воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Листы пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Кладка трёхслойных стен

Устройство колодцев в кладке

Кладка стены с утеплением выполняется в несколько этапов.

1. Кладка внутренней стены. Производится по тем же технологиям, что и кладка обычной несущей стены из полнотелого кирпича, либо строительных блоков. В зависимости от минимальных зимних температур может иметь толщину в 1 или 1,5 кирпича.
2. Кладка внешней стены с облицовкой. Выполняется таким образом, чтобы между ней и внутренней стеной оставался зазор, необходимый для укладки или засыпки утеплителя – колодец. Между собой 2 стены могут соединяться либо связями из анкерных болтов и арматуры, либо кирпичной перевязкой, осуществляемой через определённые промежутки.
3. Гидроизоляция нужна для защиты утеплителя от сырости, так как полностью предотвратить поступление влаги сквозь кирпич невозможно.
4. Заполнение колодцев засыпным утеплителем производится по достижении стен высоты 0,8 – 1 м. Листовой и рулонный утеплитель крепится к внутренней стене при помощи дюбелей-грибов с широкой пластиковой шляпкой, после чего он закрывается внешней облицовочной кладкой.

Для сооружения гидроизоляционного слоя не рекомендуется применять «глухие» материалы, такие как рубероид. Это исключит возможность свободного газообмена между внешней средой и внутренними помещениями дома. Во внешней стене через каждые 0,5 – 1 м следует оставлять вентиляционные продухи – незаполненные раствором вертикальные швы между кирпичами.

Технология утепления кирпичной кладки

Оглавление:

• Необходимые инструменты и материалы
• Полости и правильное закрепление утеплителя
• Поэтапное проведение утепления
• Подгонка листов гипсокартона

Кирпичные дома отличаются своей прочностью и долговечностью. И если при его строительстве соблюдались все необходимые технологии, то простоит такой дом не один десяток лет. Но в огромном количестве случаев кирпичная кладка производится ускоренными темпами, что очень сильно влияет не только на качество кладки, но еще и на морозоустойчивость стен.

Схема утепления кирпичной стены снаружи.

Стены, возведенные без должного утепления, в зимний период очень быстро промерзают, а это приводит к оседанию на стенах конденсата, который приводит в негодность всю отделку помещения. А потом начинает портиться пол, потолочные перекрытия и все остальное. Избежать этого можно еще в период кладки.

Технология кладки стен жилого помещения должна включать в себя обеспечение свободного пространства внутри самих стен. Эти полые пространства и являются главным утепляющим фактором. А чем заполняются эти полости, практически не важно. В ход могут идти и минвата, и керамзит, и пенопласт, и даже сухие древесные опилки. В любом случае тепло будет сохраняться в доме благодаря низкой теплопроводности воздуха.

По этой же причине в кладке используются кирпичи, имеющие отверстия. Такая кирпичная кладка не считается оптимальной. В настоящее время в строительстве используется более простой вариант: между двойными стенами (перевязанными с помощью арматуры) производится напыление ППУ. Напоминает этот современный утеплитель обычную монтажную пену с той только разницей, что он затвердевает равномерно по всему объему и не «выдавливает» ограничивающие плоскости. Напылить этот утеплитель можно и собственноручно, но качество утепления кладки будет не очень высоким, так как технология напыления требует наличия специального оборудования.

Необходимые инструменты и материалы

Схема утепления кирпичной стены изнутри.

А вот если произведена кирпичная кладка без организации дополнительного утепления, то с такими стенами вам придется потрудиться. И запастись вам необходимо такими материалами и инструментами, как:

• утеплитель (минвата, пенопласт, экструдированный пенополиуретан),
• металлические профили для гипсокартона,
• гипсокартон:
• саморезы,
• армирующая сетка,
• шпатлевка,
• большой и малый шпатели,
• стремянка,
• серпянка,
• сетка для шлифовки или наждачная бумага.

Стены дома будем утеплять изнутри. Технология этого процесса совсем несложная. Сначала снимаем плинтуса вдоль стены, которую будем утеплять. После этого производим замер ширины листов утеплителя и по полученному параметру будем собирать каркас. Так вам не придется резать утеплитель и заделывать получившиеся пустоты.

Вернуться к оглавлению

Полости и правильное закрепление утеплителя

Схема утепления трехслойной кладки.

Чем тщательнее вы подошли к монтажу каркаса, тем качественнее получится утепление стены. Позаботьтесь, чтобы между листами утеплителя не было полостей, так как они станут впоследствии своеобразной зоной холода и вся ваша работа не принесет ожидаемого результата. При использовании для утепления экструдированного пенополиуретана вам нет нужды собирать каркас. Достаточно просто закрепить листы материала непосредственно на кладке.

Сделать это можно с помощью дюбелей или анкеров. Часто советуют использовать для этих целей обычный клей «Момент», но где гарантия, что при повышении влажности кирпичная кладка не станет более влажной и клей прослужит долго. Лучше уж подстраховаться и сделать все надежно.

Вернуться к оглавлению

Поэтапное проведение утепления

Характеристики кирпича.

Будем считать, что вы собрали каркас и готовы монтировать утепление. Ничего сложного в этом нет. Но спешить точно не стоит, так как вы еще не обеспечили необходимое для этого состояние кирпичной кладки. Стены должны быть хорошо просушены, очищены от пыли и обработаны одним из растворов, обеспечивающим безопасность от поражения кладки грибковыми заболеваниями. А вот когда стены подготовлены, то можно уже и утеплитель укладывать.

Правильно организованный каркас предполагает простую установку листов утеплителя в полученные отверстия. Желательно, чтобы отмеченные листы прочно прилегали к стене. Это обеспечит для кирпичной кладки изоляцию от воздействия влажного воздуха и грибковых поражений. Приклеивать утеплитель стоит только в том случае, когда вы не собираетесь зашивать стены с помощью гипсокартона или сайдинга.

Этот метод ничуть не хуже достаточно лишь натянуть поверх смонтированного утепления армирующую сетку и заштукатурить стену в несколько слоев. Но более надежным остается обшивка стен с помощью гипсокартона. Тем более что каркас под него уже практически готов. Лист материала прикладывается к каркасу и обычными саморезами крепится с шагом около 40 см.

Вернуться к оглавлению

Подгонка листов гипсокартона

В отличие от потолка, гипсокартон на стенах не подгоняется таким образом, чтобы стыки листов приходились именно на середину профиля. Нагрузка на лист будет не так высока, поэтому впоследствии стыки проклеиваются. Достаточно просто проклеить серпянкой с целью замаскировать место соединения. Делается это просто. Серпянка смачивается в шпатлевке и прижимается к месту соединения. Разглаживаем ее ладонями и даем хорошо высохнуть. Теперь просто берем в руки шпатели и доводим стены до ровного состояния. Высохшая шпатлевка легко зачищается специальной сеткой или наждачной бумагой. А дальше производим отделочные работы по своему усмотрению.

Утепление стены нельзя считать очень хорошим, если вы его сделали лишь с внутренней стороны.

Наружное утепление для кирпичной кладки не менее необходимо. К тому же утепление снаружи вы в любом случае будете зашивать либо с помощью сайдинга, либо иным способом. Такая процедура не является лишь косметическим приемом. Обшивка кирпичной кладки любым из материалов уже сама по себе является достаточно хорошим утеплением. А если под обшивку подложить даже небольшой слой утеплителя, то промерзать кладка будет при температуре на 10-15 градусов ниже, чем без утепления. При тех температурах, которые ежегодно приходят в зимний период в средней полосе, вариант наружного утепления кладки будет вполне достаточным. Ну, а сочетание наружного и внутреннего утепления кладки полностью обеспечит оптимальный тепловой режим в вашей квартире или доме.
