Процесс утепления стен снаружи минватой

Большинство людей считает строительную сферу весьма сложной и непосильной обычному человеку без профессиональных навыков. Подобное утверждение касается и такого процесса, как утепление стен снаружи минватой.

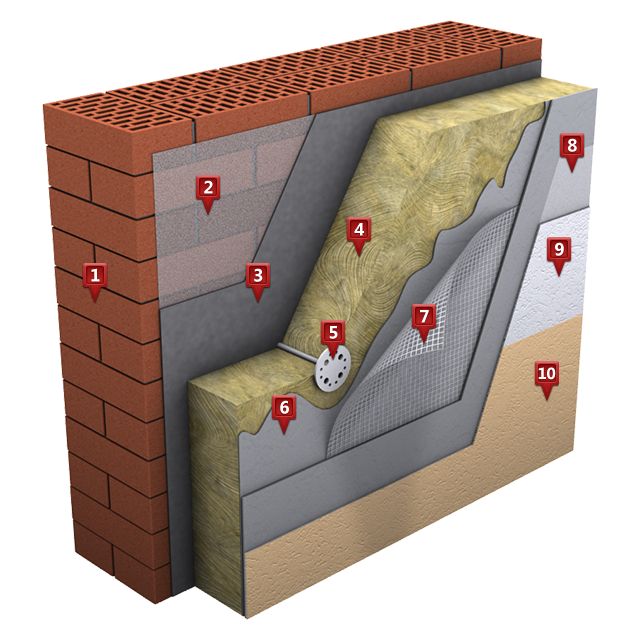

Схема теплоизоляции фасада минеральной ватой.

Но это заблуждение. Понимая все тонкости технологического процесса крепления плит базальтовой ваты, даже человек, не имеющий отношения к строительству, сможет выполнить эффективное утепление кирпичных стен своего жилища.

В том случае, если ваш дом больших размеров, несколько человек почти за сутки смогут выполнить весь спектр работ по утеплению стен снаружи минватой.

Достоинства наружного утепления базальтовой ватой

1. Самым важным достоинством считается надежность в защите несущих конструкций от вредного и агрессивного влияния окружающей среды.
2. При утеплении кирпичных поверхностей снаружи не теряется полезная площадь вашего жилища.
3. Если провести сравнение между такой операцией, как утепление стен снаружи минеральной ватой, и внутренним способом утепления, то во втором случае страдает вентилирование помещения.
4. Благодаря утеплению кирпичных стен снаружи ваше жилище можно полностью изменить в дизайне. Это шанс сделать фасад дома еще привлекательнее.

Инструменты для утепления стены.

Необходимый перечень инструментов:

• шуруповерт;
• ножовка по металлу;
• рулетка для измерений;
• уровень для правильной укладки плит;
• шпатель для нанесения клеевой смеси на тыльную сторону плиты утеплителя;
• канцелярский нож;
• перфоратор;
• перчатки и очки для защиты.

Вернуться к оглавлению

Технологический процесс по утеплению дома снаружи

Минеральная (базальтовая) вата считается отличным материалом для выполнения таких строительных работ, как утепление дома из кирпича. Уровень ее теплоизоляции высокий. Такой утеплитель производится из природного базальта и кремнезема, которые в дальнейшем поддаются обработке водоотталкивающими средствами. Хотя при этом паронепроницаемость ваты не теряется. Готовый материал для утепления продается в виде плит, матов или рулонов разной толщины.

Базальтовая вата вся состоит из волокон, которые могут быть расположены в разных направлениях. В случае если они располагаются параллельно, это стандартная минвата, а когда перпендикулярно — ламелевая плита.

Таблица свойств минеральной ваты.

Важно! Чаще всего утепление стен снаружи выполняется с помощью плит минеральной ваты различной плотности.

Такие показатели могут колебаться от 75 до 150 кг/м³. Если используются плиты 75 кг/м³, то их рекомендуется укреплять непосредственно на кирпичные стены. Предварительная подготовка для этого не нужна, т.к. у плит и так получается хорошо сгладить и скрыть все неровности. Для того чтобы несколько упростить себе работу по дальнейшей декоративной обработке поверхности наружных стен, можно вторым слоем прикрепить плиты минеральной ваты большей плотности (от 100 кг/м³).

Все слои утеплителя минваты не должны быть меньше 10 см. Но специалисты утверждают, что наилучшим способом утепления наружных стен будет вариант, когда сначала крепится минвата, а только потом декоративный слой кирпичной кладки. Другими словами, утеплитель в виде минеральной ваты должен быть расположен внутри.

Вернуться к оглавлению

Как сделать теплую стену

1. Базальтовый утеплитель лучше всего крепить по всей поверхности фасада здания.
2. Для организации надежного крепления плит минваты необходимо использовать специальные крепежные анкеры.
3. Плита базальтовой ваты насаживается на эти анкеры и фиксируется с помощью их зажимов.
4. Поверху слоев базальтового утеплителя делается кладка из кирпича для облицовки.
5. При этом образовавшиеся швы лучше всего заделать раствором или штукатуркой для декорирования.

Этот способ утепления наружных стен идеальный, хотя есть один нюанс: его можно применять только в период строительства жилища. Как поступать, если здание уже возведено? Минеральная вата — универсальный утеплитель, она подойдет и в этом случае.

Минватой можно утеплять стены из кирпича, даже если дом уже построен, потому что:

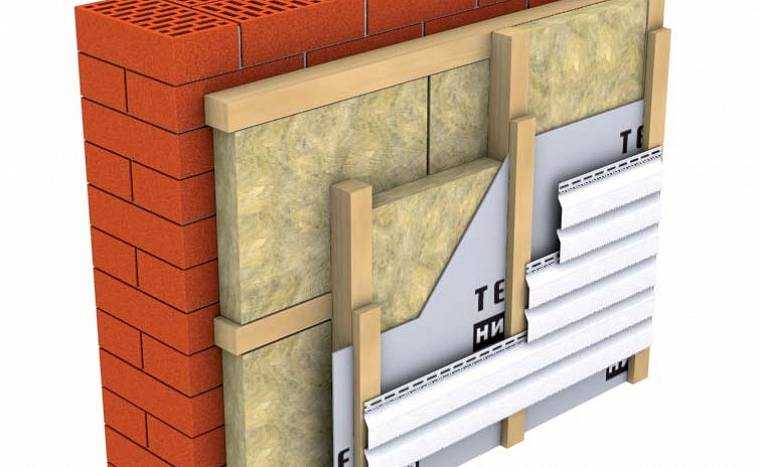

Схема утепления стены минеральной ватой под сайдинг.

1. С помощью этого универсального утеплителя можно идеально заполнить все существующие пустоты. Так, при использовании пенопласта достичь подобного результата не получится — пустоты обязательно останутся.
2. Процесс утепления стен снаружи минватой исключает необходимость дополнительной натяжки пароизоляционной пленки, поскольку сам утеплитель хорошо пропускает воздух.
3. Важные преимущества минеральной ваты — термостойкость и огнеустойчивость. Этот утеплитель для кирпичных стен отлично выдержит температурные показатели до 6000° и не воспламенится.

Выполнить работы по наружному утеплению минватой сможет любой желающий. Но стоит понимать, что дальнейшие характеристики и долговечность утеплителя полностью зависят от соблюдения технологического процесса крепления плит. Поэтому к такому виду работ, как утепление стен снаружи минватой, стоит отнестись ответственно.

Важно! В первую очередь необходимо правильно подготовить поверхность кирпичных стен к наружному утеплению базальтовой ватой.

Вернуться к оглавлению

Способы подготовки стен к утеплению минватой

Для начала необходимо произвести защиту базальтового утеплителя от ветрового воздействия, что может различаться в зависимости от территориальной местности. Можно применять массу средств, к примеру, ДСП, ветрозащитную пленку или стекломагниевые листы.

Еще можно утеплить кирпичные стены с помощью пенопласта.

http://ostroymaterialah.ru/www.youtube.com/watch?v=5LMuAnvjOyc

Вернуться к оглавлению

Немного информации о теплоизоляции базальтовой ватой

Обязательно надо произвести крепление металлического оцинкованного карниза на поверхность стены с использованием специальных дюбелей. Подобные меры предосторожности выполняются, чтобы в дальнейшем все слои утеплителя ложились равномерно. Такой карниз позволит создать дополнительную защиту от насекомых и прочих грызунов, которые могли бы повредить утеплитель.

Затем надо на тыльную сторону базальтовой ваты нанести клеящийся раствор. Это может быть полимерцементный или другие виды клеящей смеси. Укладка каждого элемента происходит легкими движениями снизу вверх. Дополнительно стоит закрепить минвату с использованием дюбель-гвоздей с широкими шляпками, которые забиваются в ранее высверленные отверстия.

http://ostroymaterialah.ru/www.youtube.com/watch?v=ACcAsXUNVIo

Стоит внимательно смотреть, чтобы плиты не раздвигались.
Только потом можно приступать к выравниванию поверхности шлифовальными щетками. Поверх утеплительного слоя закрепляется ветрозащитная пленка. В завершение такого процесса, как утепление кирпичных стен снаружи, необходимо нанести на плиты грунтовочную смесь.

Утепление кирпичных стен снаружи минватой: технология

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Кухонные комбайны

Обеспечение в жилом доме комфортных условий для проживания напрямую связано с расходом энергоносителей.

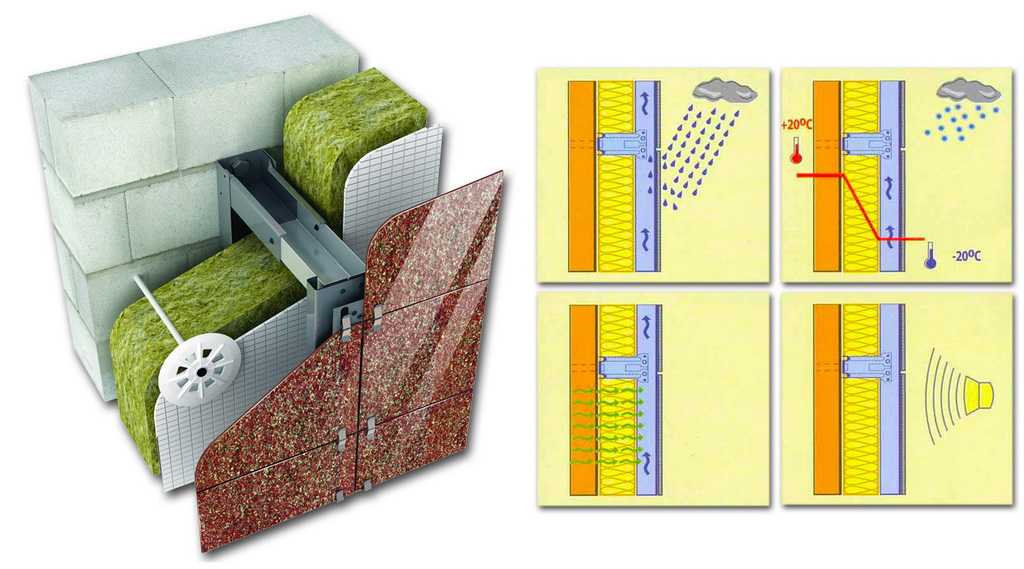

Схема утепления наружных стен.

Постоянное увеличение стоимости электроэнергии, газа и других видов энергоресурсов приводит к необходимости искать способы сбережения тепла.

При взгляде на стены старинных домов, толщина которых иногда доходит до полутора метров, иногда считают, что таким образом люди, жившие в них, защищались от врагов.

Действительно, старинный дом с толстыми стенами и небольшими окнами, при необходимости, мог превратиться в настоящую крепость. Однако основной целью возведения таких мощных стен при строительстве дома было желание сохранить тепло в помещениях, так как их отопление было весьма трудоемкой работой, да и стоимость используемых в те времена дров и угля тоже была солидной.

Чем большую толщину стен имели здания, тем лучше сохранялось в них тепло, так как они имели большую площадь соприкосновения с внешней средой, а значит, служили проводником тепла наружу. Современная технология выпуска кирпича и керамических блоков обеспечивает возможность строительства менее мощных стен, но и требования к качеству теплоизоляции зданий тоже изменились.

Для того чтобы построенное здание отвечало современным требованиям теплосбережения, стены кирпичных домов должны быть толщиной не меньше тех, что возводились в незапамятные времена. Стоимость такого дома из кирпича будет превышать все разумные пределы, поэтому в строительстве стали использовать всевозможные теплоизоляционные материалы.

Причина лучшей эффективности утепления дома снаружи

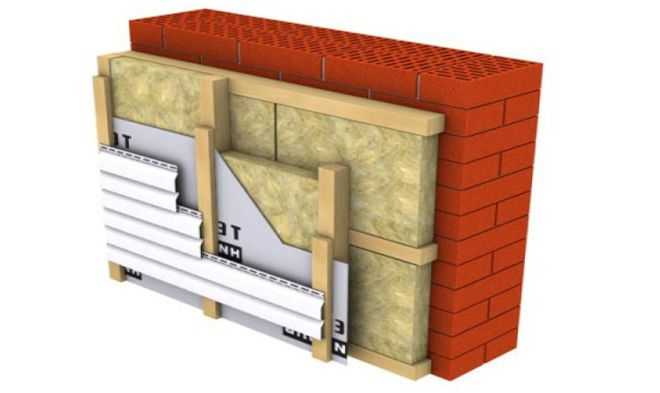

Схема утепления стены под сайдинг.

Наиболее популярными способами утепления стен кирпичного дома за последние десятилетия стала их отделка пенопластом, пенополистиролом или же минватой. Эти утеплители можно применять для устройства теплоизоляции как внутри дома, так и снаружи его. Хотя монтировать утепление внутри помещений не рекомендуется, так как при монтаже утеплителя должна тщательно соблюдаться технология монтажа теплоизоляции.

При отступлении от технологии утепления в помещении может появиться неприятный запах, а на стенах образуется плесень. Происходит это потому, что закрепленный на стене утеплитель не дает ей нагреваться от теплого воздуха помещения и в утеплителе или же на самой стене образуется влага, то есть появляется так называемая «точка росы».

По этой причине гораздо популярнее утепление кирпичных стен дома снаружи. В этом случае «точка росы» перемещается внутрь слоя утепления и стены здания не промерзают. Если в утеплителе появляется влага, то от нее можно избавиться устройством системы вентиляции.

Вернуться к оглавлению

Доступные утеплители для устройства теплоизоляции дома из кирпича

Наружное утепление стен – самое эффективное.

Владельцы домов, для которых главным фактором при выборе материала для утепления дома снаружи является его стоимость, принимают решение утеплять пенопластом или же пенополистиролом. Оба материала – полимеры, имеют одинаковый химический состав, однако при их производстве используют различные технологии. Поэтому их физические свойства значительно отличаются.

Основой каждого из материалов служат гранулы полистирола, но при изготовлении пенопласта гранулы спекаются между собой и, увеличиваясь в объеме, образуют неустойчивые соединения, со временем теряющие между собой связь. При утеплении дома пенопластом необходимо иметь в виду, что он легко ломается и имеет высокую водопроницаемость.

Изготовление пенополистирола происходит по совершенно другой технологии, обеспечивающей материалу качество, на порядок выше по сравнению с пенопластом. Способ экструзии, используемый при его производстве, дает возможность гранулам полистирола при их расплавлении образовывать прочную структуру, в которой частицы связаны между собой на молекулярном уровне, а закрытые ячейки, из которых она состоит, наполнены газом.

Сравнение между пенополистиролом и пенопластом по физическим свойствам ясно говорит о преимуществе первого из материалов. Следует знать, что утепление пенопластом зданий даже снаружи во многих странах давно запрещено.

Оба материала горючи, а при горении выделяют токсичные вещества. Однако температура возгорания у пенополистирола на 30% выше по сравнению с пенопластом, но и цена в среднем выше втрое. Поскольку даже воздействие высоких температур воздуха способно разрушать пенопласт, то теплоизоляцию, выполненную пенопластом, следует защищать облицовочным слоем, что значительно повышает стоимость утепления дома. Теплоизоляция дома, выполненная пенополистиролом, в 5 раз прочнее, чем конструкция утепления пенопластом.

Вернуться к оглавлению

Популярность теплоизоляции минеральной ватой

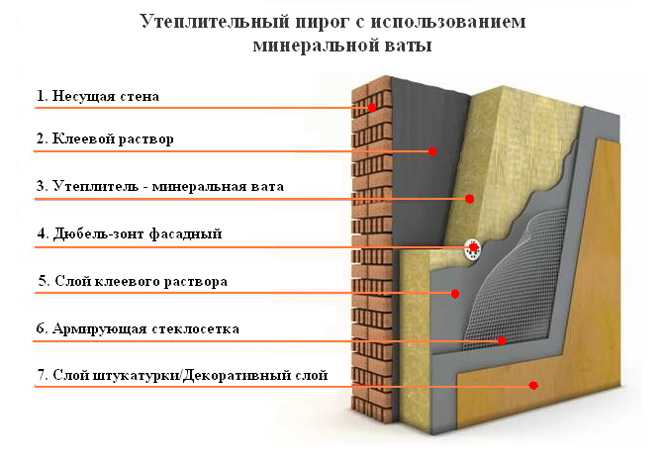

Двухслойная стена с утеплением минеральной ватой.

Гораздо лучшими свойствами обладает такой теплоизоляционный материал, как минеральная вата. Утепление зданий снаружи производится минватой, изготовленной из базальтовых горных пород. По сравнению с вышеописанными материалами, пенопластом и пенополистиролом, минеральная вата отличается высокой экологичностью, так как производится из натурального сырья.

По этой причине утепление зданий снаружи минватой популярно в странах, где уделяют большое внимание экологической чистоте среды, окружающей человека. Однако не только натуральность происхождения послужила росту ее популярности. Кроме отличной способности сохранения тепла, утепление минватой позволяет улучшить звукоизоляцию стен, что очень важно для комфорта. Волокна, хаотично расположенные в утеплителе, отлично заглушают звуки.

Поскольку теплоизоляционные материалы из минеральной ваты изготавливают в различных видах, это могут быть как плиты различной жесткости, так и рулонные материалы, есть возможность подобрать наиболее подходящее для конкретного случая изделие. Материал при эксплуатации не деформируется, сохраняя свои размеры весь период эксплуатации.

Еще одна важная причина популярности утепления минватой заключается в том, что этот материал можно отнести к негорючим утеплителям. Базальтовые волокна, из которых она изготовлена, плавятся при температуре выше 300°C. Минвату относят к материалам противопожарной безопасности.

Пропитка минваты при ее изготовлении специальными водоотталкивающими составами придает материалу влагостойкость, что очень важно при использовании ее при монтаже теплоизоляционного слоя.

Вернуться к оглавлению

Материалы и инструменты, необходимые при утеплении стен кирпичного дома

В зависимости от выбранного способа утепления дома, могут понадобиться следующие основные инструменты и материалы:

• теплоизоляционный материал;
• металлический профиль или деревянные бруски;
• армирующая сетка;
• тарельчатые дюбели и саморезы;
• материал для облицовки;
• электродрель;
• шуруповерт.

Если конечным этапом будет оштукатуривание утепляющего слоя, то лучше приобрести готовую сухую смесь, производимую для этой цели.

Вернуться к оглавлению

Основные способы теплоизоляции стен с использованием минеральной ваты

Утепление кирпичного дома минватой снаружи осуществляется несколькими способами. Одним из них является крепление плит утеплителя к стене здания при помощи дюбелей, имеющих шляпки большого диаметра. Затем поверх утеплителя вертикально закрепляют Г-образные металлические профили. С их помощью обеспечивается необходимое для вентиляции расстояние между утеплителем и облицовкой.

После завершения установки профилей к ним крепится облицовочный материал, выполняющий не только защиту утеплителя от атмосферных воздействий, но и декоративную функцию. Для этой цели используют специальные фасадные панели, сайдинг. Очень красиво выглядит фасадная плитка, изготовленная из керамогранита. Такая технология носит название «вентилируемый фасад».

При использовании для облицовки керамического декоративного кирпича профили не устанавливают. Для надежного скрепления облицовочного слоя с фасадом, в стену, еще во время ее возведения, вставляют металлические штыри. С их помощью слой кирпичной облицовки будет прочно соединен со стеной дома. Штыри устанавливаются через каждые 3-4 кирпича. При кладке декоративного кирпича обязательно следует предусмотреть вентиляционный зазор.

Более экономичным способом является оштукатуривание утепленной стены. В этом случае перед укладкой утеплителя следует закрыть стену мембранной пленкой, расположив ее таким образом, чтобы паропроницаемая сторона была обращена к стене дома. Плиты утеплителя закрепляются тарельчатыми дюбелями, затем монтируется армирующая сетка. По окончании всех этапов работы по утеплению стены наносится слой декоративной штукатурки.

Благодаря утеплению кирпичного дома с помощью минеральной ваты здание будет значительно лучше сохранять тепло в помещениях, что уменьшит расходы на его отопление и обеспечит комфорт для проживающих в нем.

Утепление кирпичных стен изнутри – баня как пример

Это статья от нашего читателя Геннадия Сеговязова из Москвы. Баня, построенная из кирпича, выигрывает у аналогичной бани из дерева тем, что не требует какой-то особенной гидроизоляции. Также она обладает хорошей защитой от возгорания. Однако и в такой постройке есть один минус. Кирпич характеризуется достаточно большой теплопроводностью, вследствие чего банные помещения из этого строительного материала прогреваются и сохраняют тепло очень плохо.

Такой прием как утепление стен кирпичной бани позволит усилить теплоизоляционные свойства парилки. Без него времени на прогрев помещения понадобится существенно больше. Скорость остывания при этом останется высокой. Эта статья подробно расскажет о том, как сделать утепление кирпичной стены изнутри минватой.

Почему не снаружи?

Частная баня используется далеко не постоянно, а скорее периодически. Вследствие этого нету никакого резона поддерживать в ней стабильную плюсовую температуру. Большая часть тепла будет уходить на обогрев кирпичных стен, которые промерзают практически насквозь.

Понятно, что совсем нету смысла согревать камень. Если утеплить наружные стены, то все равно, вы вынуждены будете согревать еще и кирпич, который окажется внутри такой постройки.

Утепление кирпичных стен изнутри позволит оставить саму коробку снаружи. Ее в свою очередь заизолирует слой утеплителя. Такой способ позволит существенно снизить расходы на прогревание помещения.

Горячий воздух через утеплитель не будет проникать наружу. А если еще и грамотно произвести утепление кирпичной стены изнутри минватой, можно будет достаточно много тепла сохранить внутри.

Преимущества минваты

Минвата является одним из самых распространенных строительных материалов, с помощью которого производится утепление кирпичных стен изнутри. Характеризуется она массой преимуществ. Эта статья подробно расскажет об использовании данного материала в качестве утеплителя.

Минватой с успехом можно утеплить ограждающие конструкции, при возведении которых использовались самые разные материалы. Это возможно благодаря тому, что она имеет разную плотность. Также этот материал характеризуется своей универсальностью через то, что он может производиться и в рулонах, и в плитах.

Также минвата может похвастаться устойчивостью к атмосферному влиянию. Структура материала пористая. Внутри него имеется масса маленьких воздушных прослоек, которые прекрасно держат тепло и снижают звуковую проницаемость. Также минвата обладает отличной морозоустойчивостью и к тому же характеризуется относительной дешевизной. Поэтому утепление дома из кирпича с помощью этого материала представляет собой надежный выход из ситуации.

Для произведения утепления стен минватой совсем не требуется их выравнивание, в отличие от того же пенопласта. Материал с комфортом можно приклеить к стене, с последующим заполнением всех выемок. Утепление стен кирпичной бани изнутри с помощью минеральной ваты возможно при использовании, как рулонов, так и плит. Толщина применяемого материала может зависеть от температуры и местности, но должна составлять не менее 10 см.

Технология утепления

Несмотря на то, что материал поддается изгибам и изломам, его нельзя резать ножницами, так как при этом нарушается его теплоизоляционная структура. В таком случае лучше подойдет пила или острый нож. Для того, чтобы утеплитель в бани смог плотно ложиться в нужные секции, следует оставить по краям сантиметра 2 запаса.

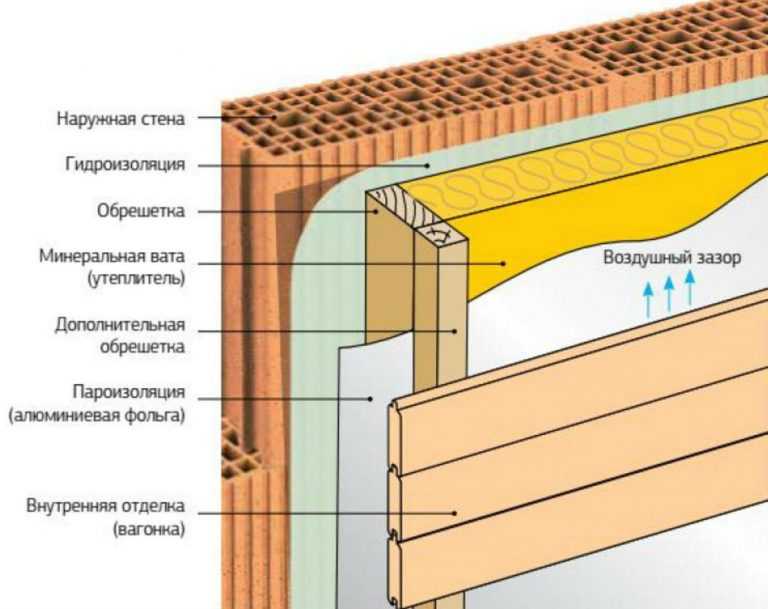

Каркас

Утепление стены из кирпича с помощью минваты подразумевает сооружение специального каркаса. Как и при использовании пенопласта, он будет обшиваться гипсокартоном. Можно в этом случае применить и любой другой подходящий материал. В деревянную обрешетку, из которых состоит каркас, закладываются плиты минеральной ваты.

По высоте они не должны превышать высоту обрешетки. Утрамбовывать минвату уж слишком сильно не рекомендуется, так как будут утрачены ее полезные свойства. Каркас из металлопрофиля отлично сможет заменить деревянный его вариант.

Утепление кирпичных стен изнутри должно сопровождаться креплением вертикальных профилей с шагом в 60 сантиметров. При этом лист гипсокартона, ширина которого 120 сантиметров, должен полностью закрыть две секции без образования ненужных стыков посредине ячейки.

Гидроизоляция и монтаж утеплителя

Слой гидроизоляции в свою очередь должен расположиться поверх обрешетки. Потом следует заполнение минватой каждой ячейки в один или два слоя. Тут уже нужно смотреть на толщину изолятора.

Далее необходимо произвести утепление кирпичных стен изнутри при монтаже пароизоляции. Фольга в таком случае отлично подойдет. Все материалы крепятся к металлическому или деревянному каркасу.

В конце сам каркас нужно закрыть теми материалами, которые будут формировать внутренний дизайн вашей парилки.

Автор: Геннадий Сеговязов, г. Москва.

Утеплитель для стен снаружи под кирпич. Как утеплить кирпичные стены минеральной ватой? Основные характеристики теплоизоляционных материалов.

Утеплитель для стен снаружи под кирпич. Как утеплить кирпичные стены минеральной ватой? Основные характеристики теплоизоляционных материалов.

Здания из кирпича отличаются надежностью и долговечностью. В зависимости от региона проживания может меняться интенсивность теплообмена конструкции с окружающей средой. Утепление кирпичного дома снаружи – одна из самых востребованных технологий строительства. Летом в таких жилых домах всегда прохладно, а зимой – тепло. Этим свойствам значительно способствует правильная технология утепления и температурная инерция самого кирпича.

Стены по периметру предназначены для защиты внутренней части здания от погодных условий и внешнего шума. Стены по периметру могут быть подпорными стенами или просто буферными стенами. Они определяют решающий внутренний климат и, следовательно, условия жизни.

Итак, давайте посмотрим, какие наиболее важные функции должна иметь стена по периметру. Тепло- и морозостойкость Стойкость к ветру Свойства Звукоизоляционные свойства Влагозащита Хорошие гипотермические свойства. Устойчивость к жаре и холоду.

Мы должны думать, что внешняя сторона Стены по периметру подвержены ежедневным температурным колебаниям, которые могут значительно меняться в течение года. Летом поверхности нагреваются и расширяются, но температуры, которые чаще всего повреждают стены, не столько высокие, сколько низкие. Когда температура наружного воздуха меняется на лед, влага, содержащаяся в стенках, расширяется и может вызвать царапины и отслоение внешних краев, так как тепло может вызвать трещины.

Сама технология утепления предполагает отделку не только стен, но и кровли, фундамента и пола. кирпичное здание. Для того чтобы правильно выбрать способ теплоизоляции, необходимо, прежде всего, учитывать вид кирпича, из которого построено само здание. Минимальная толщина изоляционного слоя будет зависеть именно от этой характеристики.

Среди различных способов избежать таких повреждений мы предлагаем два. Сопротивление давлению ветра. Что касается действия ветра, то мы знаем, что давление, оказываемое этой стихией, сильнее на верхних планах, а на нижних — на нижних.

• Хорошо оштукатурить стены и тщательно украсить снаружи лицом к лицу.
• Важно нанести на стены по периметру слой материалов с низкой теплопроводностью.

Небольшие стены, построенные из пустотелого кирпича и менее шумоизолированные. Тяжелая стена, состоящая из нескольких слоев, каждый из которых падает с определенной частотой, на самом деле является лучшей защитой, но она принципиальна.

При планировании системы теплосбережения здания рекомендуется выяснить, какой способ утепления можно считать наиболее подходящим в конкретном случае. В этой статье будет подробно рассмотрено утепление. кирпичные стены снаружи.

Существует два основных вида утепления кирпичных стен:

• Навесной вентилируемый фасад;
• утепление минеральной ватой или пенопластом под штукатурку.

Что используется для изоляции?

Для обеспечения оптимального температурного режима внутри помещения кирпичная кладка должна иметь толщину около 1,5-2 метров. Естественно, такие технологические решения сложны в реализации и весьма нерациональны. При этом утеплитель, толщина которого будет примерно 10-15 см, если здание обложено минеральной ватой или пенопластом, хорошо справится с этой задачей. Наиболее распространенные материалы для утепления следует назвать:

Обратите особое внимание на самые слабые фасады, которые даже акустически представляют собой двери, ниши, проемы и щели. мокрая стена сразу превращает окружающую среду в нездоровое место. Таким образом, наружные стены периметра должны быть защищены от дождя, брызг и так называемой «поднимающейся» влаги.

Защита от атмосферных воздействий может быть выполнена с помощью штукатурки или наружных стен из кирпича, керамики или даже с помощью соответствующей бобышки. От брызг, отражающихся от земли, 30-сантиметровое гнездо обеспечивает некоторую защиту. Для того чтобы обезопасить себя от поднимающейся влаги, достаточно, чаще всего, битумного состояния, укладываемого под стену. Еще одна проблема – внутренний конденсат. Конденсат может проникать в стены даже через штукатурку, но пар может конденсироваться и внутри самой стены, точка, где он образуется, называется точкой росы.

• Минеральная вата – продается в строительных магазинах в виде плит различной толщины, которые легко устанавливаются на предварительно подготовленную поверхность кирпичной стены. При утеплении здания минеральной ватой тепло замечательно удерживается внутри, пар и воздух свободно циркулируют и не задерживаются. При использовании стеклопластика в качестве утеплителя рекомендуется обращаться за помощью к квалифицированным специалистам, чтобы технология монтажа была соблюдена правильно, а материалы долгое время выполняли необходимую функцию.
• Пенопласт – Пенопласт и пенопласт, как разновидность теплоизоляционных материалов, изготовленных на одной основе, позволяют наиболее эффективным образом воспроизвести технологию теплоизоляции с наилучшим сохранением тепловой энергии.
• Можно использовать различные типы теплоизоляционных красок и штукатурок. Теплоизоляционные фасадные материалы можно использовать только как дополнительное средство для утепления кирпичных зданий.

Чтобы избежать повреждений, нужно думать об этом. Стены, впитавшие влагу, также должны иметь возможность вытягивать ее, поэтому избегайте использования этого, чтобы предотвратить ее утечку. Хорошие игровые тепловые характеристики. Одним словом, стены должны иметь возможность поглощать лишнюю влагу, вызванную, например, водяным паром из кухни или ванной, а затем собирать их, когда воздух становится более сухим. Стены по периметру также должны иметь возможность поглощать и удерживать тепло, для этого кирпич или полудрагоценный кирпич является наиболее подходящим материалом, поскольку он сохраняет поглощенное тепло в течение длительного времени.

Как утепляют кирпичные дома?

Любая технология изоляции всегда будет зависеть от используемого материала. Для самостоятельного выполнения отделочных работ, естественно, лучше всего подходят пенопласт и минеральная вата. Процедура их укладки настолько проста и быстра, что с задачей справится любой новичок.

Стены по периметру могут быть разных типов. Однородные многослойные легкие держатели. . Стены древних зданий из известняка или песчаника, из туфовых или кирпичных блоков были однородными, несущими и тяжелыми стенами, поэтому они были превосходными и изолирующими.

В настоящее время несущие стены обычно делают из армокаркаса и легкого кирпича, максимум в один слой, поэтому легкие стены остаются для удовлетворения всех требований. Проблема создания несущей стены шириной более 30 см заключается в том, что она отнимает полезную площадь поверхностей, но некоторые строительные нормы, к счастью, стараются помочь лучше, а значит и больше, исключить из объемного расчета за счет создания лишних толстых объемов.

При утеплении кирпичных стен минеральной ватой предварительно необходимо собрать идеально ровную обрешетку, которая может быть как деревянной, так и металлической. В зависимости от вида облицовочного материала используется тот или иной вид.

пригодится в работе

Если используется пенополистирол, плиты необходимо предварительно обработать специальными клеевыми смесями для достижения наилучшего результата.

Еще один важный момент, который следует учитывать, это то, что если вы наносите слой сразу за несущей стеной, что делает эту стену полностью водонепроницаемой, влага, содержащаяся в кирпичной кладке, будет проникать только внутрь, разрушая все отделочные работы.

Полая стенка, потому что она самая подходящая! Тем не менее, среди трех типов стен по периметру выше есть тот, у которого есть зазор, который предлагает высшие баллы с точки зрения изоляции. Основой для сдерживания потребления здания является выбор систем изоляции. Независимо от характеристик материала, который вы выбираете для защиты своего дома от холода зимой или летом, важно понимать, какое положение утеплителя лучше, в зависимости от предполагаемого использования, потребностей жителей и характера здания. .

Такие материалы, как пеноизол, эковата трудно укладывать без специально предназначенных приспособлений. Это требует соблюдения дополнительных нюансов, поэтому работу лучше проводить в присутствии профессионалов. При установке мокрого фасада надежность теплоизоляционного слоя можно повысить за счет дополнительного утепления специальной штукатуркой или краской.

Как выбрать системы изоляции?

Выбор правильных систем изоляции может привести к значительной экономии на векселях и других затратах, что на уровне города означает сокращение выбросов и улучшение качества воздуха. Изоляция. В этом типе стен теплоизоляционный слой располагается снаружи конструкции. Эта система лучше всего защищает дом от тепловых мостов – утечки тепла, вызванной структурными нарушениями и комбинацией различных материалов. внутреннее тепло остается запертым в массе стены, и даже при выключенных обогревателях обстановка долгое время остается комфортной, ведь «горячие» стены защищают их от холода снаружи.

Теплопроводность здания всегда определяется типом используемого кирпича. Существует два основных типа: пустотелый кирпич и полнотелый. Качество теплоизоляции также будет зависеть от способа укладки. Различают полнотелый и колодезный кирпич.
Каковы преимущества метода?
Давайте рассмотрим несколько ключевых преимуществ наружной отделки кирпичных стен минеральной ватой или пенопластом:

Внутреннее утепление. Среди изоляционных систем одна, расположенная под внутренними оштукатуренными стенами, наиболее подходит для помещений с периодическим отоплением. Так как тепло не проникает в толщу стенки, изменение температуры произойдет через несколько минут после включения обогрева. 9№ 0005

Подходит для дачных домов, которые нуждаются в быстром обогреве в короткие периоды года, или для тех, кто нагревает отопительные системы в ночное время. Он подходит для зданий с фасадом, на который распространяются ограничения из-за исторической или эстетической ценности. В этом случае нельзя проводить работы в стеновом массиве или на фасаде по внутренней изоляции. Изолирующие системы самые дорогие. . Изоляция полости. Этот метод является промежуточным звеном между внутренними и внешними системами изоляции и использует преимущества обоих.

• Кирпичная кладка постоянно нагревается за счет тепла, исходящего от системы отопления дома, и аккумулирует тепловую энергию. Фасад не будет остывать так быстро, как система утепления защищает от холода;
• При установке вентиляционного фасада лишняя влага испаряется со стены без особого труда, что способствует предотвращению образования грибковых отложений;
• Точка росы никогда не переместится с улицы за пределы утепления фасада. Между стеной и минеральной ватой или пенопластом никогда не будет скапливаться конденсат;
• Срок службы стены значительно продлевается, так как утепленный фасад защищает от мороза.

Подробнее об утеплении под штукатурку

При детальном изучении техники утепления кирпичных стен снаружи минеральной ватой или пенопластом под штукатурку необходимо запомнить простой порядок выполнения всех предстоящих работ. Кирпичная кладка тщательно осматривается на наличие загрязнений или дефектов, требующих ремонта. Все поверхности предварительно обрабатываются специальной грунтовкой для лучшего сцепления клея с самой стеной. На каждую стену по всему периметру здания необходимо установить специальные оцинкованные уголки для размещения каждой теплоизоляционной плиты на одном уровне.

Масса стены нагревается наполовину, поэтому она нагревается при отключении системы отопления, но дом достигает комфортной температуры в довольно короткие сроки. Создание пустого пространства само по себе является хорошей стратегией для улучшения коэффициента пропускания стены, а заполнение его изоляционным материалом может только повысить его характеристики.

Изолятор может быть вставлен путем вдувания в неизолированную полость уже существующей конструкции. Используя отверстие в одном из двух слоев кирпича, можно вставить изоляционные чешуйки, которые могут значительно снизить теплопроводность стены. Утеплитель защищен от внутреннего и внешнего конденсата с одной и той же стены, что гарантирует работоспособность и поддерживает его в исправном состоянии. При размещении в стене с уже существующим зазором он улучшает пропускание, сохраняя толщину стенового пакета неизменной. Текст и дизайн Джузеппе Мария Баньоли, Карло Кастроджованни.

На фасад крепится утеплитель, на который впоследствии наносится грунтовка и специальная армирующая сетка. После этого обработанная теплоизоляция покрывается декоративной штукатуркой. Для утепления кирпичных стен не рекомендуется использовать экструдированный пенополистирол. Причина в слишком высокой пароизоляции, что и является причиной развития грибка. Для крепления утеплителя используется специальная клеевая смесь, а также тарельчатые дюбели.

Двухслойная кладка используется как для каменной кладки, так и для стеллажных каркасных конструкций, хотя ее применение ограничивается одностенной кладкой. Он выполнен с двумя различными стенами, с внешней толщиной не менее 12 см и толщиной внутреннего пространства 8 см, с комнатным воздухом ок. для лучшей теплоизоляции на полость наносится слой высокоизолирующего материала.

И кирпичная кладка. На самом деле, если заполнитель будет вровень со столбом, через некоторое время на стыке одноопорного кирпича появится явление трещин, со временем на «действие» попадет вода, отрывающая части гипса. Чтобы избежать травм из-за расширения, находится «снаружи» или «внутри» каркасных конструкций, при этом следует помнить только одно правило: «нанесение» штукатурки должно производиться на однородные поверхности, либо на все кирпичные, либо на все бетонные. Пустой корпус, толщина которого может варьироваться в зависимости от размера воздушной камеры, всегда обеспечивает рациональное решение узла буферной конструкции, и проектировщик находит правильный вариант в зависимости от размеров столбов и общей толщины закладной кладки.

Вентилируемый фасад

Этот вид утепления можно отнести к современным технологиям отделки, так как в качестве облицовки используется огромное количество материала, а срок службы такого фасада до 60 лет в зависимости от агрессивности окружающей среды. Кратко рассмотрим конструкцию. Сначала на стену устанавливаются кронштейны, затем на них нанизывается утеплитель и дополнительно фиксируется тарельчатыми дюбелями. Затем на расстоянии примерно 4-10 см от плит утеплителя на предварительно закрепленные профили укладываются специальные облицовочные материалы.
Для этого используются:

Когда вы оставляете столб в поле зрения, буфер может быть либо утопленным, либо выступающим из проводов столба; Лучше первый раствор с гипсом бить по бетону, при этом у второго гипсовая кромка не менее прочная. Видно, что их поверхности являются зонами мостиков холода, что необходимо учитывать при расчетах для систем отопления, даже с учетом возможного образования конденсатов и плесени внутри сред. Для устранения этих недостатков достаточно дополнительно утеплить уплотнение изнутри.

Технические требования. Пустотная кладка из кирпичной кирпичной кладки с 6 отверстиями, с 6 отверстиями пустотелой головки и внутренней стеной 6 отверстий и бетонным раствором, дозированным до 3 кв. цемента. К ним относятся: формирование летучей мыши и желудка, перекрестные ссылки, верхние инсассы; Формирование косяков и парапетов; внешняя стена пульсирует в цементном растворе. Также понятно, что еще нужно для завершения готовой работы. Композитная система для утепления фасадов снаружи.

• Изделия из керамогранита;
• Фиброцементные панели
• Плиты гранитные;
• Композитные материалы (алюминиевые кассеты)
• Металлические кассеты и т. д.

Одним из основных требований данного способа теплоизоляции можно считать недопустимость использования пенополистирола. Так как изоляционные материалы в таких системах взаимодействуют с воздухом, достаточно высока вероятность возгорания, поэтому вентилируемый фасад рекомендуется устанавливать только с минеральной ватой. Вентиляционный зазор способствует образованию внутренней тяги. Таким образом, значительно снижается пожарная безопасность здания.
В случае использования сертифицированных материалов и соблюдения технологии монтажа здания, отделанные по данной технологии, будут соответствовать всем действующим нормам и требованиям. Класс пожарной безопасности d1.

Для удобства на этой странице мы будем продолжать называть его, как и все, термошубом. Он определяется как составной, поскольку состоит из набора перекрывающихся слоев, сгруппированных в три основных элемента. Теплоизоляционная бронированная отделка для бритья. . Его называют термопокрытием, только для вертикальных наружных фасадов или потолков на подъездах и лоджиях.

Речь идет не о тепловых покрытиях, а об изоляции от внутренних помещений, а также о крышах и крышах. Система внешнего покрытия преимущественно тепловая, но может быть и акустической. В этой статье мы будем иметь дело только с системой термического покрытия. Что это такое, как оно составлено и правила искусства для его применения.

Преимуществом данной технологии можно назвать возможность установки под вентилируемый фасад бюджетных вариантов минераловатных плит. Толщина утеплителя определяется в зависимости от вида кирпича, а также от климата в конкретном регионе проживания.

Заключение

Для утепления кирпичного дома снаружи сегодня можно не обращаться за помощью к квалифицированным специалистам-строителям. Специалисты рекомендуют выполнять наружное утепление, так как этот способ считается более эффективным в решении вопроса сохранения тепла в доме зимой. Перед началом работ домовладельцу предстоит определиться с необходимыми материалами и оптимальной технологией.

Если вы владелец частного дома, то среди ваших задач создание уюта и комфорта внутри жилища. Особенно это касается домов, построенных из кирпича. Выбрать способ утепления бывает достаточно сложно, так как на рынке представлено большое разнообразие теплоизоляционных материалов.

Вентилируемый фасад

Утепление кирпичного дома снаружи современными методами Стоит дорого, но если работы выполнить самостоятельно, то получится сэкономить. Как один из способов теплоизоляции стен можно выделить Выбирая эту технологию, вы решаете две задачи. Во-первых, у вас появится возможность снизить расходы на отопление своего дома, а во-вторых, фасад получит современную эстетичную облицовку. Главное правильно подобрать обогреватель. Кухонные плиты сегодня самые используемые, можно последовать примеру многих потребителей. Процесс монтажа будет состоять из нескольких этапов, изначально необходимо очистить наружные стены от загрязнений, избавиться от трещин и устранить дефекты. Далее по стене укрепляются деревянные бруски, которые будут направляющими, расстояние между ними должно быть таким, чтобы в свободное пространство поместился пенопласт. Теплоизоляцию крепят к поверхности строительным клеем. Состав необходимо нанести на всю площадь утепления. Через определенное время, когда клей высохнет, пенопласт можно дополнительно укрепить тарельчатыми дюбелями. Не пытайтесь выбрать самый дешевый утеплитель. Плиты для этих работ станут отличным решением. Швы, образующиеся между полотнами, следует заполнить клеевым составом. Для повышения качества теплоизоляции на стене следует укрепить еще один слой утеплителя, при этом решетка должна располагаться перпендикулярно предыдущему слою каркаса. За счет этой системы удастся получить вентилируемый зазор, толщина которого должна быть 40 миллиметров.

Нюансы утепления стен с вентилируемым фасадом

Если вас интересует вопрос, как утеплить кирпичный дом снаружи современными методами, то вам стоит уделить особое внимание описанной технологии. На следующем этапе закрепляется гидробарьер, в качестве которого может выступать синтетическая пленка. Это необходимо для того, чтобы исключить продувание теплоизоляции. Полученные слои необходимо защитить сайдингом от воздействия атмосферных осадков, эту отделку иногда заменяют фасадными панелями или вагонкой. Крепление полотен может осуществляться на металлическую систему.

Для справки

Обустраивая вентилируемый фасад, можно заменить пенопласт плитами из стекловаты. Какой бы материал не использовался, вентилируемые фасады позволяют создать воздушную тепловую завесу, которая снижает теплопотери, а также нивелирует температурные колебания между основной стеной и декоративной отделкой.

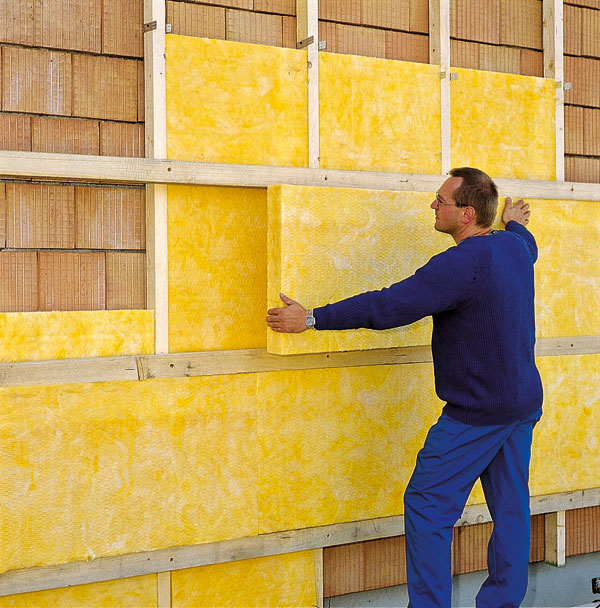

Использование минеральной ваты

При наружном утеплении кирпичных стен особенно важно правильно подобрать материал. Среди популярных утеплителей для таких работ можно выделить пенополистирол и минеральную вату. Последний вариант теплоизоляции выпускается в виде плит, которые предназначены специально для отделки фасадов. Среди положительных характеристик можно выделить длительный срок службы, низкое диффузионное сопротивление, а также пожаробезопасность и отличные звукоизоляционные качества. В процессе производства проходит стадию гидрофобизации, благодаря чему материал не впитывает воду. Несмотря на эту особенность, при хранении и монтаже плиты нуждаются в защите от влаги, только так можно не допустить потери материалом своих теплоизоляционных свойств.

Выбор пенопласта

Утеплитель пеноплекс также достаточно распространен сегодня, этот материал состоит из множества пор, которые заполнены воздухом. Используя данный материал, вы обеспечиваете отличные теплоизоляционные характеристики стен, которые гарантирует воздух, являющийся лучшим теплоизолятором из существующих. Пенопласт не пропускает воду и устойчив к плесени, грибкам, а также бактериям. Он не способен терять свои свойства при воздействии низких температур, поэтому может широко применяться в помещениях, условия которых характеризуются повышенным уровнем влажности. Если производится утепление пенопластом, то можно рассчитывать на то, что при воздействии открытого огня материал проявит свои самозатухающие качества. Изоляция расплавится, а после того, как огонь будет убран, погаснет. Рассматривая виды утеплителей, покупатели довольно часто не могут определиться, что выбрать: пенополистирол или минеральную вату. Оба материала популярны, но чаще всего предпочтение отдается первому из них. Эта тенденция связана с тем, что доски стоят дешевле и не образуют пыли при монтаже.

Подготовка к утеплению пенопластом

Если вы планируете утеплять кирпичный дом снаружи современными методами, то можно использовать пенопласт, но для достижения положительного результата важно учитывать нюансы процесс. Мастер должен подготовить набор шпателей, нож, перфоратор и молоток. Посетив магазин, лучше всего приобрести листы, толщина которых составляет 80 миллиметров. Лучшим вариантом становится плотность, эквивалентная 25. Если вы не можете найти специальный монтажный клей, можно использовать клей на цементной основе, используемый в процессе укладки плитки.

Расход клея

Если стены кирпичного дома будут утепляться пенопластом, то важно правильно рассчитать объемный клеевой состав. Мастер должен учитывать тот факт, что смесь будет наноситься не только на теплоизоляцию, но и на армированную сетку.

Подготовка материалов

Технология предполагает использование крепежа, который должен быть изготовлен из пластика и иметь широкую головку. Понадобится то, чем покрыта поверхность. Обязательно запаситесь шпаклевкой, она может быть финишной или декоративной. Для обработки поверхности требуется грунтовка глубокого проникновения.

Технология работы

Рассмотрев все виды утеплителей, представленных сегодня на современном рынке, и выбрав пенопласт, следует более подробно ознакомиться с технологией теплоизоляции. Фасад необходимо очистить, выровнять и пропитать грунтом. Последняя манипуляция необходима для повышения адгезии. После этого можно приступать к разведению клея и нанесению его на поверхность листа пенопласта, используя зубчатый шпатель. Плита прикладывается к фасаду и прижимается, но усердствовать не нужно, иначе полотно может лопнуть.

При утеплении кирпичного дома снаружи современными методами часто используется пенопласт, его также нужно будет укрепить механически после полного застывания клея. Необходимо установить дюбель-гвозди в 5 местах полотна. Чтобы разрезать лист по размеру, нужно использовать острый нож, а вот от применения электроинструментов лучше отказаться.

Поверхностное армирование

Усиливающая армированная сетка изготавливается на тонком слое клея, который предварительно наносится на утеплитель. Сетку следует крепить с некоторым нахлестом, чтобы в местах стыков не образовывались щели. Как только смесь высохнет, можно приступать к отделке фасада. Для этого можно использовать краску или декоративную штукатурку.

Подготовка к утеплению фасада сайдингом

Утепление дома сайдингом проводится после монтажа обрешетки. Для этого нужно подготовить, длина которого равна высоте дома. Их закрепляют вертикально. Эти элементы должны иметь одинаковую толщину. Специалисты советуют обрабатывать пиломатериал пропиткой, которая защитит от гниения и грибка. Если вы решили утеплить кирпичный дом пенополистиролом, то его можно использовать в паре с сайдингом. При идеальной ровности стен обрешетку можно не устанавливать.

Выбор теплоизоляции и подготовка инструментов

Под сайдинг можно укладывать пенопласт, экструдированный пенополистирол или базальтовый утеплитель. Их стоимость может показаться внушительной, но с пенополистиролом и пенополистиролом потребуется использовать дополнительную гидро- и пароизоляцию.

Для выполнения работ вам понадобится отвертка, степлер, рулетка, строительный уровень, шурупы и скобы для степлера.

Монтаж сайдинга

Перед утеплением кирпичного дома необходимо подобрать декоративную отделку, которая будет соответствовать внешнему виду участка. В магазине вам предстоит выбрать цокольный или виниловый сайдинг, первый вариант дороже, но отличается надежностью и долговечностью. При креплении реек следует использовать строительный уровень, который обеспечит идеальную ровность фасада после завершения работ. Возле дверных и оконных проемов размеры сайдинга могут не совпадать с пролетами, в этом случае виниловую накладку режут пилой, а при резке цокольных панелей следует использовать ножницы по металлу.

BSI-105: предотвращение массовых отказов | Building Science Corporation

Здание является разделителем окружающей среды. В фундаментальных терминах его функция состоит в том, чтобы «удерживать внешнее снаружи» и «внутри внутри». Внешняя сторона обеспечивает «экологическую нагрузку», как и внутренняя часть. При реконструкции существующих зданий эти нагрузки могут учитываться либо изнутри, либо снаружи, либо с обеих сторон. Когда существующее здание имеет историческое значение или когда оно «эстетически привлекательно», воздействие на окружающую среду обычно ограничивается интерьером. Есть исключения, когда внешнее «вмешательство» ограничено или для всех практических целей является «невидимым», «тонким» или «скрытым».

Стены из массивной кладки справляются с влагой иначе, чем современные дренажные конструкции. Таким образом, баланс влаги (в стене и из стены) сильно зависит от внутренней изоляции, поскольку стена становится холоднее. Сборка имеет меньшее высыхание (поскольку уменьшился поток энергии через стену) и меньшее высыхание во внутреннюю часть (из-за добавления паронепроницаемых слоев на внутреннюю часть). Кроме того, поток влаги, вызванный утечкой воздуха на границу между каменной кладкой и изоляцией, может привести к проблемам с конденсацией; поэтому очень важна отличная воздухонепроницаемость. Основная проблема, связанная с изоляцией старых несущих каменных зданий в холодном климате, связана с возможностью повреждения кирпичной кладки от замораживания и оттаивания и гниения любой встроенной деревянной конструкции. Обе проблемы связаны с избыточным содержанием влаги.

Очень важно не допускать чрезмерного намокания узла массы снаружи. Мы уже были здесь раньше ( ” BSI-095: How Buildings Age?”, май 2016 г. ). Незаметное, тонкое и незаметное внешнее «управление дождем» необходимо для сохранения исторической природы фасада.

Не допускайте чрезмерного намокания узла массы изнутри. Первым шагом является поддержание низкой внутренней влажности. Для массовых зданий предполагается, что внутренние помещения кондиционируются примерно до 70°F зимой и 75°F летом. В отличие от нового строительства, в климатических зонах 5 и выше относительная влажность внутри массивных зданий должна быть ограничена 30 процентами (не выше) в самый холодный месяц зимы.

Несущие каменные стены создают риск образования конденсата на границе кладки и изоляции. Утечка воздуха может обойти неправильно установленные воздушные барьеры, что приведет к проблемам с конденсацией. Чтобы избежать этой проблемы, необходима отличная воздухонепроницаемость внутри. Варианты модернизации воздушного барьера на стене из массивной кладки включают применение наносимых жидкостью или мембранных и листовых хороших воздушных барьеров с внутренней стороны или использование изоляционного материала, создающего воздушный барьер.

Массивные стены, подлежащие модернизации, могут включать в себя как многослойные полнотелые кирпичные стены, так и наружные кирпичные стены с заполнением/опорной стеной из пустотелых глиняных блоков. Внутренняя часть массивных стен может быть отделана штукатуркой, часто на гипсовой или известково-цементной основе, а иногда и уложена на планки обрешетки и / или рейки. В некоторых случаях между внутренней отделкой и кладкой наносится слой битума. Необходимо удалить любую существующую внутреннюю обшивку, планки и штукатурку, чтобы обнажить кирпичную конструкцию изнутри для модернизации, поскольку они могут быть чувствительными к влаге (например, гипс) или образовывать пустоты, которые могут создать непреднамеренную утечку воздуха (например, обшивка и планки). ). Фото 1 , Фото 2 , Фото 3 и Фото 4 показывают состояние после удаления/сноса внутренней обшивки, планки и штукатурки. Никто не говорил, что это будет легко.

Фото 1 – Полнотелый кирпич: Отличное состояние. Отсутствие больших пустот.



Фото 2 – Глиняная плитка:   Отличное состояние. Отсутствие больших пустот.

Фотография 3. Секция кирпичной стены:   Сплошные массивные стены обычно не являются сплошными. Позвольте мне повторить… сплошные массивные стены обычно не сплошные.

Фото 4 – Глиняные плитки:   Глиняные плитки полые. Я упоминал, что сплошные массивные стены обычно не сплошные?

Корпус — не единственное, на что нужно обратить внимание. Так же должны быть система кондиционирования воздуха и система вентиляции. Все без исключения устройства для сжигания с атмосферной вентиляцией (или без наддува) необходимо заменить оборудованием с прямой вентиляцией или прямой вытяжкой.

Кухонные и ванные вытяжные вентиляторы должны быть выведены наружу здания… и добавлены, если их нет вообще. Необходимо добавить управляемую механическую вентиляцию (мы уже были здесь раньше… «BSI-075: Как складываются здания», февраль 2014 г. ). внутри и избегайте неприятностей… со следующими предостережениями… вам необходимо не допускать чрезмерного смачивания дождевой водой наружных поверхностей и поддерживать низкую относительную влажность внутри в зимние месяцы в климатических зонах 5 и выше…

Подъезд к крыше Один

Плоская крыша с парапетом, изолированным снизу напыляемой полиуретановой пеной (плотность 2 фунта/фут3), установленной непосредственно на нижней стороне обшивки крыши ( Рисунок 1 ). Противопожарная защита, наносимая распылением, наносится на распыляемую пену. Обратите внимание на добавленные наружные края парапета.

Этот подход работает во всех климатических зонах.

Подъезд к крыше Два

Плоская крыша с парапетом, изолированным сверху жесткой изоляцией, а снизу изоляцией из стекловолокна, целлюлозы или минеральной ваты/минеральной ваты ( Рисунок 2 ). Обратите внимание на добавленные наружные края парапета.

Этот подход работает во всех климатических зонах — когда соотношение изоляции над кровельным настилом по сравнению с соотношением изоляции под кровельным настилом является правильным (опять же, мы уже были здесь раньше… см. «BSI-100: Гибридные сборки», октябрь 2017 ).

Тройной подход к крыше

Вентилируемый чердак с герметичными проходами в потолке ( Рисунок 3 ).

Изоляция из вспененной целлюлозы или стекловолокна, минеральной ваты или минеральной ваты.

Этот подход работает во всех климатических зонах.

Подъезд к крыше Четыре

Кондиционированный чердак с напыляемой полиуретановой пеной (плотность 2 фунта/фут3), установленной непосредственно на нижней стороне обшивки крыши ( Рисунок 4 ). Противопожарная защита, наносимая распылением, наносится на нижнюю сторону распыляемой пенополиуретановой пены.

Этот подход работает во всех климатических зонах.

Подъезд к крыше 5

Соборный кондиционированный чердак с жесткой сплошной изоляцией, устанавливаемой непосредственно на нижнюю сторону стропильного каркаса. Стропильная полость вентилируется ( Рисунок 5 ).

Этот подход работает во всех климатических зонах.

Подъезд к крыше Шесть

Соборный кондиционированный чердак с жесткой сплошной изоляцией, устанавливаемой непосредственно на нижнюю сторону стропильного каркаса. Полость стропила изолируется целлюлозной или стекловолоконной изоляцией ( рис. 6 ). Вентиляционное отверстие гребня для диффузии пара расположено только на гребне. Вентиляция софита не требуется.

Этот подход работает во всех климатических зонах.

Первый подход к стене

Цементная шпаклевка («штукатурка») на внутренней стороне массивной стеновой конструкции (многослойный кирпич, блок или глиняная плитка) ( рис. 7 ).

Жидкий водоотталкивающий слой (паропроницаемый) на цементной штукатурке.

Пенополиуретан, наносимый распылением (плотность 2 фунта/фут3).

Внутренний каркас (деревянные или металлические стойки), создающий полость для обслуживания.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает во всех климатических условиях со следующим ограничением: в зонах, где существует риск повреждения от замерзания и оттаивания, необходимо также использовать наружную систему защиты от дождевой воды («отвод дождевой воды»).



Второй подход к стене

Гидроизоляционный слой, наносимый жидкостью (полупроницаемый для пара) на внутреннюю часть массивной стеновой конструкции (многослойный кирпич, блок или глиняная плитка) ( рис. 8 ).

Пенополиуретан, наносимый распылением (плотность 2 фунта/фут3).

Внутренний каркас (деревянные или металлические стойки), создающий полость для обслуживания.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Единственным отличием от Wall Approach One является удаление цементного слоя паржа. Использование паржевого покрытия зависит от «гладкости» поверхности внутренней массы стены. Грубая внутренняя текстура не может быть эффективно покрыта наносимым жидким водоотталкивающим слоем. Этот подход работает во всех климатических условиях со следующим ограничением: в зонах, где существует риск повреждения от замерзания и оттаивания, необходимо также использовать наружный контроль дождевой воды («отвод дождевой воды»).

Третий подход к стене

Цементная шпаклевка («штукатурка») на внутренней стороне массивной стеновой конструкции (многослойный кирпич, блок или глиняная плитка) (рис. 9).

Жидкий водоотталкивающий слой (паропроницаемый) на цементной штукатурке.

Жесткая обшивка из минеральной ваты.

Внутренний каркас (деревянные или металлические стойки), создающий полость для обслуживания.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Отличие от Wall Approach One – использование жесткой обшивки из минеральной ваты вместо распыляемой полиуретановой пены. Этот подход работает в климатических зонах 4 или ниже.



Подход к стене четвертый

Гидроизоляционный слой, наносимый жидкостью (полупроницаемый для пара) на внутреннюю часть массивной стеновой конструкции (многослойный кирпич, блок или глиняная плитка) ( рис. 10 ).

Жесткая обшивка из минеральной ваты.

Внутренний каркас (деревянные или металлические стойки), создающий полость для обслуживания.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Отличие от Wall Approach One заключается в удалении цементного покрытия и использовании жесткой минеральной ваты вместо напыляемой полиуретановой пены. Этот подход работает в климатических зонах 4 или ниже.

Подъезд к стене, пятый

Гидроизоляционный слой, наносимый жидкостью (полупроницаемый для пара) на внутренней стороне массивной стены (многослойный кирпич, блок или глиняная плитка) ( Рисунок 11 ).

Внутреннее обрамление (деревянная каркасная стена – 2х4 или толще).

Изоляция полости из целлюлозы или стекловолокна.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Изменение по сравнению со стеновым подходом Один из них заключается в удалении цементного покрытия и использовании изоляции полостей из целлюлозы или стекловолокна вместо напыляемого пенополиуретана, а также в использовании внутренней стены с деревянным каркасом. Этот подход работает в климатических зонах 4 или ниже.

Подход к стене Шесть

Цементная шпаклевка («штукатурка») на внутренней стороне массивной стены (кирпич, блок или глиняная плитка) ( Рисунок 12 ).

Наносимый жидкостью водоотталкивающий слой (полупроницаемый для пара) на цементную штукатурку.

Стена с деревянным каркасом (2×4 или 2×6), утепленная целлюлозной изоляцией полости.

Мембрана «умная пароизоляция» устанавливается на внутреннюю сторону стены каркаса.

Второй слой внутреннего каркаса («обвязочная стена»), создающий служебную полость.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает во всех климатических условиях со следующим ограничением: в зонах, где существует риск повреждения от замерзания и оттаивания, необходимо также использовать внешнюю систему защиты от дождевой воды («отвод дождевой воды»).

Wall Approach Seven

Гидроизоляционный слой, наносимый жидкостью (полупроницаемый для пара) на внутреннюю часть массивной стеновой конструкции (многослойный кирпич, блок или глиняная плитка) ( Рисунок 13 ).

Жесткая обшивка из минеральной ваты.

Стена с деревянным каркасом (2×4 или 2×6), утепленная полостью из целлюлозы, стекловолокна или минеральной ваты.

Мембрана «умная пароизоляция» устанавливается на внутреннюю сторону стены каркаса.

Второй слой внутреннего каркаса («обвязочная стена»), создающий служебную полость.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает во всех климатических зонах.

Первый подход к фундаменту

Рис. 14.

Внутренний дренаж по периметру.

Внутренний дренажный мат.

Пенополиуретан, наносимый распылением (плотность 2 фунта/фут3).

Внутренний каркас (деревянные или металлические стойки), создающий полость для обслуживания.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает во всех климатических условиях со следующим ограничением: там, где используются закладные балки перекрытия, должна существовать достаточная площадь поверхности диффузионной сушки над поверхностью земли, чтобы ограничить содержание влаги в закладных балках перекрытия.



Второй подход к фундаменту

Рис. 15.

Дренаж по внутреннему периметру.

Внутренний дренажный мат.

Деревянная каркасная стена (2×4), утепленная целлюлозным утеплителем.

Мембрана «умная пароизоляция» устанавливается на внутреннюю сторону стены каркаса.

Второй слой внутреннего каркаса («обвязочная стена»), создающий служебную полость.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает во всех климатических условиях со следующим ограничением: там, где используются встроенные балки перекрытия, должна существовать достаточная площадь поверхности диффузионной сушки выше уровня земли для ограничения влажности встроенных балок перекрытия.

Третий подход к фундаменту

Рис. 16.

Внутренний дренаж по периметру.

Внутренний дренажный мат.

Деревянная каркасная стена (2×4), утепленная целлюлозным утеплителем.

Внутренняя облицовка (гипсокартон и внутренняя отделка).

Этот подход работает в климатических зонах 4 или ниже со следующим ограничением: там, где используются закладные балки перекрытия, должна существовать достаточная площадь поверхности диффузионной сушки выше уровня земли для ограничения влажности закладных балок перекрытия.



Нужны отличные тепловые характеристики? Попробуйте эти настенные сборки

Опубликовано Жаннетт 26 апреля 2021 г. • Рубрики: Архитектурные события, Архитектура, Строительство, Образование, Исторический, Пассивный дом, Жилой дом

Тепловые характеристики — степень передачи энергии между зданием и окружающей его средой — являются важным фактором для каждого проекта строительства или реконструкции. Неудивительно, что монтаж наружных стен играет важную роль в достижении желаемых характеристик.

В Patriquin Architects мы постоянно изучаем новые варианты стен для соответствия конкретным условиям проекта. Независимо от того, заинтересован ли клиент в получении официального сертификата для своего здания, такого как LEED или пассивный дом, мы стремимся продвигать отличные экологические показатели в зданиях, которые мы проектируем.

Очень важна прочная внешняя оболочка с хорошей изоляцией, воздухонепроницаемостью и тщательной пароизоляцией. Однако существует множество путей к достижению этих целей. Какой подход мы рекомендуем, зависит от конкретных условий проекта, целей и членов команды.

Ниже представлена ​​информация о трех различных узлах наружных стен из трех недавно завершенных или текущих проектов. Эти примеры помогают проиллюстрировать, как владельцы могут сделать свои здания более энергоэффективными.

Каждое профилированное здание достигает превосходных тепловых характеристик за счет различных средств. На эти характеристики указывает «значение R» стены, которое представляет собой общее «тепловое сопротивление» стены. Более высокие значения представляют большую изоляцию и стены, которые, следовательно, менее восприимчивы к передаче энергии наружу или наружу.

High-Performance School

Тип стены: «Идеальная стена»*
*По данным Building Science Corp и Национального исследовательского совета Канады, среди прочего…

• Наружный деревянный экран от дождя обеспечивает вентилируемую облицовку, позволяя компонентам стены высохнуть и защититься от влаги
• Мембрана для воздуха и пара с переменной паропроницаемостью регулирует проникновение влаги между внешним и внутренним пространством в зависимости от сезона, сохраняя компоненты стены сухими и обеспечивая комфорт во внутренних помещениях
• Непрерывная внешняя жесткая изоляция из пенополистирола** сводит к минимуму «тепловые мосты» от внутренней части к внешней и обеспечивает дополнительную изоляцию
• Непрерывная фанерная обшивка NAUF (без добавления карбамидоформальдегида) с проклеенными швами обеспечивает контроль воздуха и влаги
• Каркас из деревянных стоек 2×6 с изоляцией из минеральной ваты, не содержащей формальдегида, обеспечивает тепло- и звукоизоляцию

Приблизительно R-40

Стены этого относительно распространенного типа обеспечивают отличное регулирование температуры и влажности в недавно завершенном школьном проекте при использовании довольно типичных стратегий строительства, включая каркас из деревянных стоек и широко доступные типы изоляции. Это имело наибольший смысл для этого конкретного проекта, где были очень жесткие временные и финансовые ограничения, а также желание достичь наилучшего возможного конверта.

Испытание в зимнее время продемонстрировало отличные характеристики этого стенового узла, когда механический компрессор вышел из строя, и одно из зданий потеряло тепло в течение нескольких дней подряд в течение январской недели с температурой в подростковом возрасте. Несмотря на холодную погоду снаружи, внутренняя температура никогда не опускалась ниже 62 градусов (и фактически пассивно повышалась в течение большинства дней, поскольку зимнее солнце позволяло обогревать здание через большие окна, выходящие на юг), а это означало, что люди могли продолжать пользоваться зданием. удобно. Это демонстрирует, как отличные стеновые сборки обеспечивают не только энергоэффективность, но и устойчивость к неустойчивым погодным явлениям.

**Вспененный пенополистирол (EPS) работает в этом случае лучше, чем другие виды пенопласта, потому что он не выделяет газ и для его производства не требуются вредные пенообразователи, такие как CFC (хлорфторуглероды), HCFC (гидрохлорфторуглероды) или HFC ( гидрофторуглероды).

Модернизация пассивного дома King’s Block

Тип стены: Новая «внутренняя» наружная стена (внутри существующей кирпичной стены)

• новый жидкий воздушный барьер внутри для обеспечения первого слоя защиты от движения воздуха и пара
• Новый деревянный каркас 2×4 с 7-дюймовой изоляцией из плотной целлюлозы, обеспечивающей превосходную теплозащиту
• Паронепроницаемая воздухо- и пароизоляционная мембрана регулирует проникновение влаги между наружной и внутренней частями в зависимости от сезона, сохраняя компоненты стены сухими и обеспечивая комфорт внутри помещения
• Новая деревянная служебная полость 2х3 с изоляцией из минеральной ваты обеспечивает пространство для прокладки электрических и сантехнических линий без проникновения через воздухо- и пароизоляцию, а также выполняет функцию дополнительной изоляции

Приблизительно R-38

В рамках реконструкции пассивного дома нашего офиса мы строим совершенно новую «внешнюю» сборку стен на внутренних существующих исторических кирпичных стенах. Существующие кирпичные стены сами по себе обеспечивают очень низкие тепловые характеристики, но должны оставаться нетронутыми снаружи из-за их исторического значения для района.

Вместо этого мы строим 7-дюймовую новую стену внутри, включая изоляцию из плотной целлюлозы и два усовершенствованных барьера для воздуха и пара. Кроме того, 2,5-дюймовая «служебная полость» внутри основного воздушного барьера позволит со временем менять использование коммерческих помещений, включая изменение маршрута линий электропередач и линий передачи данных, не беспокоясь о пробитии критического воздушного барьера.

Пассивный дом в Коннектикуте

Тип стены: Стена из ферм Ларсена

• Облицовка из фиброцемента обеспечивает вентиляцию стены и защищает от влаги
• Фермы Ларсена глубиной 7,25 дюйма с вдуваемой плотной целлюлозой обеспечивают большую часть изоляции стены
• Паронепроницаемая воздухо- и пароизоляционная мембрана регулирует проникновение влаги между наружной и внутренней частями в зависимости от времени года, сохраняя компоненты стен сухими и обеспечивая комфорт во внутренних помещениях
• Деревянный каркас 2×6 с изоляцией из минеральной ваты обеспечивает структуру, пространство для прокладки электропроводки и водопровода, а также первый уровень изоляции

Приблизительно R-47

Над этим проектом нового жилого дома мы работаем со строителем, имеющим опыт проектирования пассивных домов и высокопроизводительного проектирования.
