Теплоизоляция котла

Отопительные агрегаты, которые генерируют тепло в доме необходимо снабдить грамотной теплозащитой. Плохой тепло барьер существенно снизит отдачу генератора калорий в отопительный контур. Изрядная доля произведённой теплоты растворится в атмосфере сразу рядом со стенками устройства. Для гарантированной и безотказной работы утеплительной прослойки тут нужен материал особый. Ведь стенки теплового агрегата могут разогреваться до многих сотен градусов.

В таких режимах наилучшим образом себя показывают волокнистые теплозаграждения. Сверхтонкие волокна таких изолирующих матов вытягиваются из расплава смеси утилизируемого стекла, базальтовой крошки, соды, мела, песка. Нагретая до полутора тысяч градусов масса под действием центростремительного ускорения во вращающемся резервуаре вытягивается в застывающие нити. Последующая теплоизоляция котла создаётся массивом, который состоит из переплетений таких волокон. Связующие фенолформальдегидные смолы тут не включают в состав, что делает утеплительную прослойку практически огнеупорной.

В объёме такой каменной ваты хорошо держится воздух. Он собственно и составляет примерно 98% от веса смонтированного утеплителя. Волокна по структуре ориентированы нечётко. Конечный теплозаградительный продукт может быть представлен как в образе аморфной ваты, так и в виде матов прошитых матов или оформленных плит с определённой жёсткостью. Если сравнить стеклянную вату с базальтовой, то можно выявить существенные отличия:

Рабочие температуры – от -58 до + 490°C. У базальтовых – от -215 до +695°C.
Меньший диаметр волокон (0,0036 мм против 0,0047 мм). Благодаря этому теплоизоляция котла обладает несколько большим коэффициентом теплопроводности.
Стекловату дешевле произвести, так как она имеет константу состава.
Щелочное окружение рушит стекловолокна, но бессильно перед нитями из базальта.

Базальт прочней и не так хрупок, как стекло.
Стекловата в 30 раз гигроскопичней утеплителей из базальтовых нитей.

На последнем пункте стоит заострить внимание. Ведь степень влажности тела прослойки утепления может радикально менять её теплозащитные данные. Растёт процент воды в массиве теплобарьера – увеличивается его теплопроводность. При таком развитии надо либо наращивать толщу изолятора, либо как-то перекрывать доступ влаге. Последнее предпочтительней, потому что от водяных паров могут коррозировать элементы агрегата отопления.

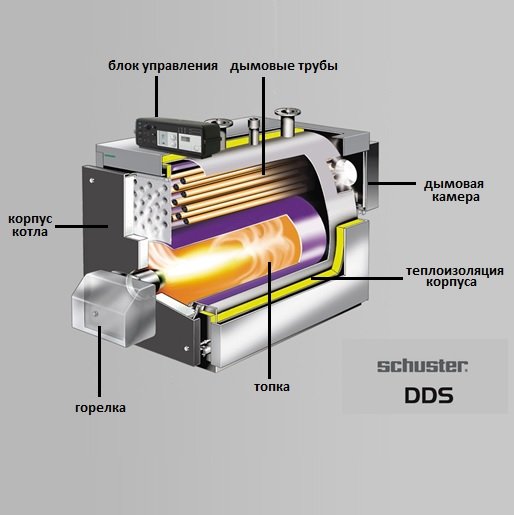

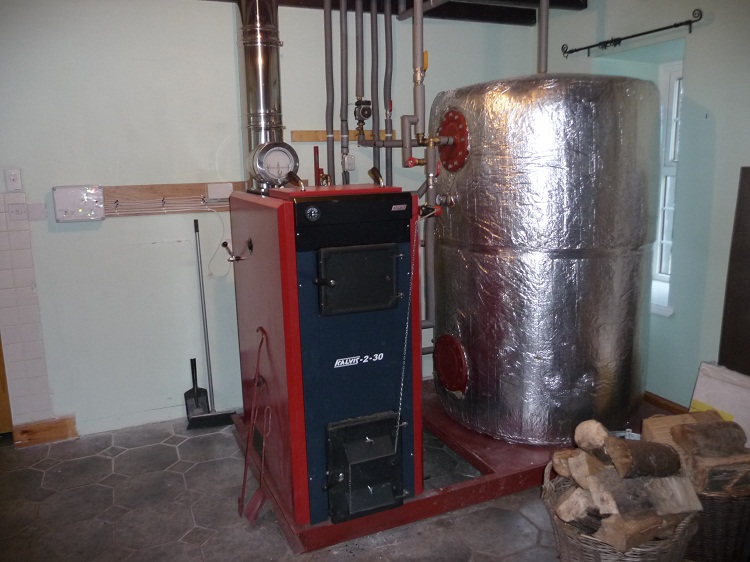

Лучшая теплоизоляция котла получается, когда утеплитель выкладывается снаружи корпуса теплогенератора. В этом варианте условная «точка росы» сдвигается к внешней поверхности. И вентиляция может предотвратить появление избытка молекул водяного пара.

Теплопреграда волокнистая

с продольно или поперечно сориентированными нитями имеет неодинаковую гибкость в разных направлениях. Такой нюанс должен быть учтён при возведении теплобарьера. Чем меньше поломанных структур будет иметь конечная обшивка теплораздела, тем более качественную протекцию она в состоянии исполнять.

Толщина волоконного слоя на внешнем «одеянии» нагревателя берётся в 5, максимум 8 см. Большее утолщение обычно ведёт лишь к росту габаритов всей установки. Сама теплоизоляция котла лучше от того вряд ли станет. Окончательно всё надо закрыть металлическими кожухами.

Слой теплозаграждения обязан быть вполне гибким. Он должен проникать во все полости и ответвления, заполняя их полностью с учётом поправки на расширение от нагрева. Под наружную обшивку хорошо дополнительно простелить отражающую фольгу. Такое улучшение ещё больше снизит бессмысленные энергопотери.

Газовые котлы, отопление и утепление

Газовые котлы: обеспечение отоплением и горячей водой

Котлы отопления и горячего водоснабжения прочно вошли в нашу жизнь, и на это есть несколько веских причин.

Многие из тех, кому приходилось жить в квартирах или домах с централизованным отоплением, знают, какой непредсказуемый характер оно может иметь. Приходилось мерзнуть до начала и после окончания отопительного сезона, или отапливать помещение электрическими обогревателями (а на это уходят приличные суммы).

Из-за изношенности труб и оборудования в системе централизованного отопления нередки поломки, поэтому абоненты зачастую недополучают необходимое им количество тепла, но при этом вынуждены платить, как обычно.

Может случиться так, что вы уедете на месяц или на два. По возвращению нужно будет всё равно заплатить за отопление, несмотря на то, что вы его фактически не потребили. А суммы счетов за тепло растут с каждым годом.

Причины могут быть еще проще: одни зимой задыхаются от жары, а другие мерзнут.

Именно эти факторы способствуют увеличению популярности автономного отопления. Обладатель автономной системы сам решает, когда начинается и заканчивается отопительный сезон, и какой должна быть температура воздуха в помещении.

Самым распространенным отопительным оборудованием является газовый котёл. Можно выделить несколько основных причин его популярности:

Полная автоматизация. Участие человека в работе котла минимально.
Невысокая стоимость и доступность топлива. Газ распространен повсеместно и имеет невысокую стоимость. Но даже для негазифицированных участков есть выход: можно купить газ в баллонах.
Экономия средств. Затраты на установку котла окупаются уже через два-три отопительных сезона.

Функции газового котла не ограничиваются только отоплением помещения. Современные модели оснащены элементами для подачи хозяйственной горячей воды.

Чаще всего для отопления и горячего водоснабжения (ГВС) используются двухконтурные котлы. Их конструкция изначально адаптирована под отопление и ГВС. Но функцию нагрева воды для хозяйственных нужд имеют и одноконтурные котлы, если с ними в комплекте идут бойлеры косвенного нагрева.

Подробнее о видах, функциях и особенностях установки газовых котлов читайте в статьях нашего сайта.

Чем и как утеплить трубу котла своими руками ⋆ Прорабофф.рф

Актуальность утепления трубы газового котла понимают не все владельцы жилищ. Тем не менее, такую процедуру необходимо назвать очень важной, поскольку от качества ее выполнения зависит, насколько удачно и долго получится эксплуатировать дымоход.

По своему назначению дымоходный канал является таким элементом, который необходим для устранения продуктов горения. От того, насколько исправно будет работать труба, зависит КПД газового котла и безопасность эксплуатации всей отопительной системы.

Нужно ли утеплять дымоход газового котла?

Когда нагретые газы проходят через трубу котла, они охлаждаются, поскольку передают часть собственного тепла стенкам конструкции. В то же время, газ после прохождения трубы должен выводиться наружу. Скорость нагревания стенок трубы во многом определяет, какая тяга будет для нее характерна. Отсутствие достаточной тяги становится основной причиной задымления в котельной. Впоследствии это может привести к серьезной трагедии.

Эффективность устранения газов зависит и от того, как быстро будет пройден момент возникновения конденсата на стенках трубы. Этот показатель напрямую определяется материалом изготовления дымохода. Если стальной дымоход проходит период появления конденсата всего за 2-3 минуты, то кирпичному требуется во многих случаях порядка 30 минут.

При образовании конденсата вода в дымоходе смешивается с продуктами горения. В результате химической реакции образуется кислотный раствор. Он негативно воздействует на дымоходную трубу и приводит к ее разрушению. Оставшаяся влага впитывается в дымоход, если тот изготовлен из кирпича. Со временем в результате замерзания воды кирпичная кладка разрушается.

Если качественно утеплить трубу дымохода, можно будет обнаружить немало преимуществ. Основными из них следует назвать такие.

1. Атмосферные осадки перестанут серьезно вредить дымоходу.
2. Потери тепла, наблюдающиеся во время отопления, снизятся.
3. Дымоход станет выглядеть более эффектно.
4. На внешней стороне трубы объемы образующегося конденсата уменьшатся.

Если учесть все представленные выше моменты, станет понятно, что трубу газового котла просто необходимо утеплить. Использовать для этого можно разные утеплители. Главное, чтобы сами работы были выполнены верно. Тогда все описанные преимущества обязательно удастся наблюдать на практике.

Чем утеплить трубу от газового котла

Зачастую владельцы домов используют такие распространенные материалы для утепления, как минеральная вата, стекловата, обычный кирпич. При выборе какого-то конкретного утеплителя необходимо опираться на то, из чего выполнен сам дымоход. Сейчас газовые котлы отопления могут дополняться кирпичными, стальными и асбестовыми дымоходами. На каждом из представленных вариантов стоит остановиться подробно.

Как утеплить трубу газового котла своими руками

Выбор конкретного материала, как указывалось раньше, определяется тем, из чего изготовлена дымоходная труба. Основные варианты представлены далее.

Как утеплить асбестовую трубу газового котла

Здесь владельцу доступный для реализации два различающихся подхода. Стоит рассмотреть оба, чтобы выбрать наиболее подходящий.

1. Чтобы обеспечить достойную теплоизоляцию асбестовых труб, можно выбрать кирпич или минеральную вату. Размещать выбранный утеплитель необходимо только со стороны улицы.

Таким образом, утеплению подвергается та область дымохода, которая находится выше, чем расположен пол чердака. Если утепляется асбестовая труба при помощи кирпича, то в первую очередь подготавливается стальной кожух. Его сначала заполняют теплоизоляционным материалом.

Кожух выбирается таким образом, чтобы его диаметр был примерно на 12 см больше, чем диаметр дымоходной трубы. Лучше всего выполнить кожух при помощи нескольких секций, длина каждой из которых составляет 150 см. Тогда кирпич получится хорошо утрамбовать. Используемые секции кожуха соединяются как можно плотнее, чтобы не оставались зазоры. Верхняя часть кожуха покрывается цементно-песчаным раствором.

2. Намного проще выполнить утепление асбестовой трубы, если выбрать минеральную вату. Сначала дымоход обматывается самим утеплителем, после чего плиты материала стягиваются скобами. Базальтовые утеплители подходят в этом случае по той причине, что они не горят. Но важно обеспечить дополнительный гидроизоляционный слой, поскольку в противном случае минеральная вата намокнет и испортится.

Как утеплить стальную трубу газового котла

Обеспечить качественную теплоизоляцию стальной трубы получится с помощью базальтового теплоизолятора или стекловаты. Благодаря таким теплоизоляционным материалом можно не только снизить потери тепла, но еще и защитить дом от пожара. Эффект достигается за счет того, что пожароопасность базальтовых утеплителей очень мала.

Как утеплить кирпичную трубу газового котла

Получить хорошее утепление кирпичного дымохода на улице удастся, если провести оштукатуривание. Перед этим укладывается армированная сетка. Из преимуществ такого метода теплоизоляции следует назвать небольшую стоимость. Правда, эффективность оштукатуривания в роли утеплителя невелика. Чтобы не произошла утечка газа, предварительно необходимо перекрыть газовую задвижку. Дальше на трубе крепится армированная сетка, а на нее наносится штукатурка. Число слоев материала должно быть от 3 до 5.

Такой теплоизоляционный слой позволит сократить потери тепла примерно на четверть. Но вместо штукатурки можно использовать минеральную вату. Главное, чтобы ее листы ложились на поверхность очень плотно. Тогда не останутся мостики холода. После укладки утеплителя настилается пароизоляция. Она защитит минеральную вату от атмосферной влаги. Стыки, образующиеся между плитами, закрываются скотчем. Тогда утеплитель не разойдется впоследствии.

Как утеплить трубу газового котла на улице

Стоит отметить, что при установке нового дымохода лучше сразу выбрать такой его вариант, который дополнительно утеплен. Например, сейчас практически в каждом магазине можно найти стальной дымоход, имеющий теплоизоляционный слой. Дымоход из нержавеющей стали обойдется дороже, чем из обычной, но зато служит он дольше, а выглядит лучше. Другой вариант – самостоятельно сделать дымоход из металла с утеплителем. Для этого нужно иметь две трубы разного диаметра, которые вставляются друг в друга. Остающееся пространство заполняется сыпучим или волокнистым утеплителем.

Процесс теплоизоляции дымохода не так сложен, как сначала представляется некоторым владельцам. Но результаты зависят от того, насколько ответственно выполнена работа.

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ ШАХТНОГО ТИПА В УТЕПЛЕНИЕ «VULKAN MINI» 7 КВТ (ВУЛКАН МИНИ)

АКЦИЯ НА КОТЛЫ «VULKAN»!!! БЕСПЛАТНАЯ АДРЕСНАЯ ДОСТАВКА ПО УКРАИНЕ!!!

КОТЛЫ ДЛИТЕЛЬНОГО ГОРЕНИЯ «ВУЛКАН МИНИ» 7 КВТ

Универсальный твердотопливный котел длительного горения шахтного типа “Холмова”, который работает по принципу котла Холмова, Кирша. Данный котел предназначен для сжигания любого вида топлива, уголь, брикеты, дрова (сухие и влажные), щепа, тырса, и бытовые отходы. Иными словами, котел-утилизатор. Уникальным является то, что котел при сжигании влажных дров вы не увидите ни конденсаты, ни смол. Длительность работы котла на одной загрузке дров от 10 до 24 часов (иногда и больше), на угле до 8 суток. Котел имеет форсунку для вторичного дожига газов, этим существенно увеличивается КПД котла. Это котлы верхней загрузки нижнего горения. Конструкция шахты котла Холмова дает возможность предварительно подсушить топливо для более эффективного сжигания в топке. Через вертикальную шахту топливо попадает на чугунные колосники, где и происходит процесс сгорания и тления загрузочного топлива. Под колосниками расположен отсек зольника, в котором скапливается зола. Очистка зольного ящика осуществляется раз в 2-3 дня. На дверце зольника располагается механическое устройство, регулирующее подачу первичного воздуха в зону горения топлива. После первичного сжигания топлива на колосниках, дымовые газы попадают в камеру вторичного дожига, где все несгоревшие частицы догарают практически полностью. Дрова или другое топливо удобно стандарт распиленными поленьями до 40 см. загружаются и плотно укладываются (очень повышает длительность горения) через верхний люк. Розжиг и горение происходит снизу топливного бункера. Создаётся естественная тяга порядка 12 паскалей, что бы котел работал эффективно. За счет естественной тяги воздух поступает под заслонку на цепочке в дверцы зольника и подаётся под чугунный колосник из двух частей и дальше под сварной дополнительный колосник (горбик). Под чугунными колосниками находиться зольный ящик для накопления отходов горения. Удобно открыть дверки зольника и быстро удалить и высыпать золу из зольного ящика и поставить чистый ящик для золы обратно. Воздух сквозь чугунные колосники поступил к дровам, и топливо горит, и образуются дымовые газы, которые поступают в газовую щель.

ПРЕИМУЩЕСТВА ТВЕРДОТОПЛИВНЫХ КОТЛОВ «VULKAN MINI»:

Высокое качество;
Надёжность;
Высокий уровень КПД – до 90%;
Продукт изготовлен по строгим стандартам и нормам;

КОМПЛЕКТАЦИЯ ТВЕРДОТОПЛИВНЫХ КОТЛОВ «ВУЛКАН МИНИ»:

Термометр;
Гарантийный талон;
Зольный ящик;
Колосники;
Паспорт котла;
Руководство по эксплуатации;

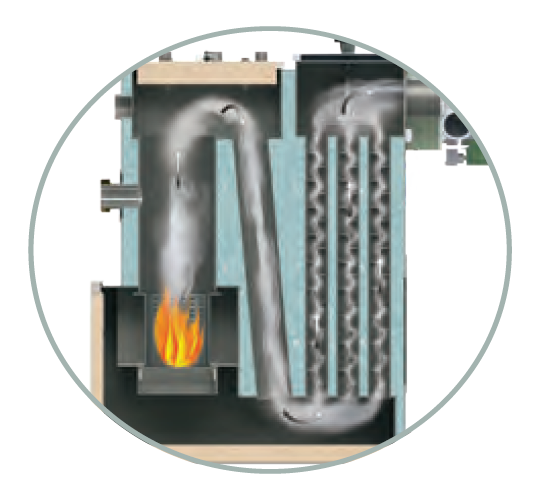

КОНСТРУКЦИЯ КОТЛОВ VULKAN:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

«VULKAN MINI» 7 КВТ

*Параметр*	*Ед. изм.*	*«VULKAN MINI» *
Номинальная мощность котла	кВт	7
Ориентировочно отапливаемая площадь	м2	70
Топливо	–	Дрова, антрацит, каменный уголь
КПД, не менее	%	91
Толщина стали теплообменника	мм	4
Размер загрузочного окна	мм	300х200
Высота	мм	800
Ширина	мм	460
Глубина	мм	670
Объем камеры сгорания	дм3	50
Объем воды в котле	л	45
Масса котла без води	кг	130
Рекомендованная минимальная температура води	°C	58
Максимальная температура води	°C	90
Минимальное рабочее давление системы отопления	бар	1. 5
Максимальное рабочее давление системы отопления	бар	2
Диаметр дымохода	мм	160
Вход в систему отопления	Ду	1 1/2″
Возврат из системы отопления	Ду	1 1/2″

Доставка котлов длительного горения VULKAN по всей Украине: Черновцы, Киев, Запорожье, Ивано-Франковск, Тернополь, Ровно, Харьков, Полтава, Хмельницкий, Кировоград, Донецк, Житомир, Одесса, Суммы, Луганск, Днепропетровск, Чернигов, Винница, Херсон, Львов, Николаев, Черкассы.

Как утеплить коаксиальную трубу газового котла

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин. Просмотров 5.4k. Обновлено 27.03.2019

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

Газоход – узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
Ревизия – элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
Дефлектор (оголовок, зонт) – защищает вытяжную трубу газового котла от проникновения внешних осадков.
Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

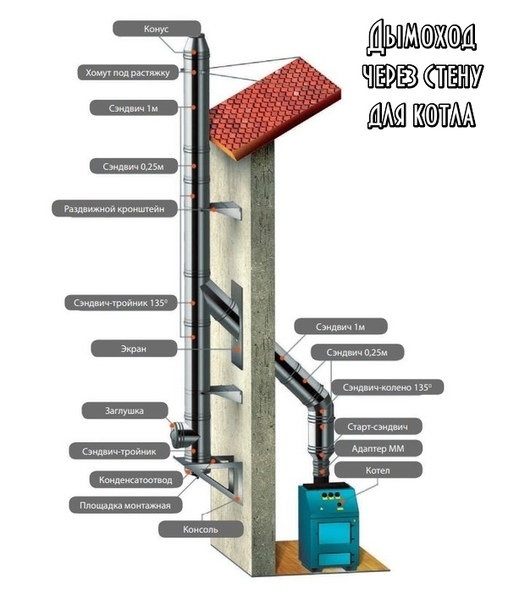

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков – его можно устроить в построенном доме с минимальным количеством демонтажных операций.
Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент – поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 – 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
Длительный срок эксплуатации.
Устойчивость к механическим нагрузкам, кроме ударных.
Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
Значительный вес, осложняющий проведение монтажных работ.
Более низкая тяга по сравнению с металлическими конструкциями.
Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

Трубные элементы производят из гладкостенной керамики – это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
Керамика не подвержена воздействию влаги и не напитывает воду.
Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
Высокая теплопроводность материала способствует его быстрому прогреванию – это увеличивает тягу и повышает коэффициент полезного действия всей системы.
Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
При монтаже керамические дымопроводы имеют наиболее эстетичный вид – обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
В коаксиальных видах решена проблема конденсата – благодаря специальной конструкции он не накапливается на внутренних стенках.
Выводная труба может располагаться в любой плоскости и иметь малую длину.
Устройство имеет высокий коэффициент полезного действия и пожаробезопасно – выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы – соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

Тяга в котле напрямую зависит от температуры стенок отводного канала – чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве – это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
Использование материалов для утепления снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность – это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать – материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Как изолировать металлическую дымоходную трубу | Руководства по дому

Дымоход – это металлическая труба, которая идет вверх от верхней части вашей газовой печи или водонагревателя, по которой газообразный оксид углерода переносится из нагревательного блока во внешнюю среду вашего дома. Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может быть проблемой, когда дымоход попадает на чердак на пути к крыше, так как он может обогреть чердак. Изоляция дымохода может сдерживать тепло, сохраняя прохладу на чердаке.

Выключите водонагреватель или печь и дайте дымоходу остыть на ощупь.

Измерьте длину окружности дымохода.

Вырежьте два плоских листа алюминиевого оклада длиной 14 дюймов и достаточно узкими, чтобы поместиться между балками потолка вокруг дымохода. Вырежьте полукруглый вырез на одном конце каждого листа, который должен быть достаточно широким, чтобы поместиться вокруг дымохода, и достаточно длинным, чтобы края вырезов перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем используйте ножницы для резки металла, чтобы прорезать алюминиевый оклад.

Удалите изоляцию между балками, где расположен дымоход, чтобы освободить место на расстоянии около 18 дюймов от дымохода с каждой стороны. Нанесите толстую полоску высокотемпературного герметика на дымоход с одной стороны. Поместите герметик на расстоянии примерно 2,5 см от дымохода.

Положите один из алюминиевых профилей с выемками между балками так, чтобы край с выемками был обращен к дымоходу. Плотно прижмите гидроизоляцию к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг дымохода с другой стороны, проходя через края гидроизоляции от одной стороны к другой.Установите вторую часть планки с надрезом на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг стыка в месте выхода дымохода на чердак.

Отрежьте кусок планки, чтобы измерить длину окружности дымохода плюс 6 дюймов. Сделайте прорези глубиной 1 дюйм в верхнем крае гидроизоляции, размещая по одной прорези через каждые 2 дюйма вдоль гидроизоляции. Повторите это по нижнему краю планки, но сделайте прорези глубиной 2 дюйма на нижнем крае.

Загните выемки по верхнему краю гидроизоляции под углом 90 градусов, а выемки по дну наружу под углом 90 градусов.

Оберните оклад вокруг дымохода и прикрепите его скобами к окладу внутри балок потолка через выемки на нижнем крае. Это создает плотину вокруг дымохода, которая предотвращает контакт изоляции с ним.

Верните изоляцию на место. Вы можете установить его прямо напротив плотины дымохода.

Как изолировать резервуар для горячей воды и трубы

Изоляция баков и труб с горячей водой снизит количество теряемого тепла, что сделает их более эффективными и дешевыми в использовании. Изоляция с помощью кожухов баллонов и трубок из пеноматериала, как правило, является несложной работой, сделанной своими руками, и, как правило, очень быстро окупается.

В нашем удобном руководстве рассказывается, сколько вы можете сэкономить с помощью этих быстрых решений по энергосбережению, и о том, как их установить.

Зачем нужно изолировать бак и трубы с горячей водой?

Неизолированный бак для горячей воды теряет тепло намного быстрее, чем изолированный бак. Простая изоляция резервуара для горячей воды и труб вашей системы центрального отопления может привести к:

Сократите счета за электроэнергию
Сократите углеродный след вашего дома

Сколько стоит изоляция?

Изоляционные куртки для резервуаров с горячей водой стоят всего 15 фунтов стерлингов и могут окупиться в течение нескольких месяцев.Когда дело доходит до изоляции трубы, стоимость оценивается в 5-7 фунтов стерлингов за метр, причем цены варьируются в зависимости от размера трубы и того, сколько вам нужно для вашей системы центрального отопления.

Эти незначительные вложения очень окупаются, если учесть, насколько они могут помочь вам сэкономить на счетах за электроэнергию.

Сколько я могу сэкономить, изолировав резервуар для воды и трубы?

По оценкам Energy Saving Trust, изолируя неизолированный резервуар для горячей воды с помощью изоляции толщиной 80 мм, вы можете ежегодно экономить от 75 до 85 фунтов стерлингов на счетах за электроэнергию в зависимости от типа вашего дома. Добавление трубок из пеноматериала вокруг ваших труб может занять немного больше времени, чтобы окупить себя, но, безусловно, все равно дешево, легко и эффективно.

Источник: The Energy Saving Trust

Помимо финансовой экономии, вы также уменьшите свой углеродный след.

Источник: The Energy Saving Trust

Какой материал используется для утепления?

Современные водонагреватели оснащены затвердевшей пеной, что часто означает, что они уже достаточно изолированы.С другой стороны, в старых цилиндрах можно использовать изоляцию для предотвращения потерь тепла – обычно около 80 мм. Эта изоляция представляет собой домкрат для водонагревателя, который часто состоит из переработанного стекловолокна в оболочке из ПВХ.

Когда дело доходит до электрических водонагревателей, полиэтилен или неопрен являются наиболее подходящими материалами для изоляции трубопроводов.

Как изолировать резервуар для горячей воды

Рубашка для горячей воды – самый простой способ изолировать резервуар для горячей воды Купленная вами куртка должна поставляться с конкретными инструкциями производителя, но есть несколько общих моментов, которым необходимо следовать:

Обязательно приобретите куртку британского стандарта для танка толщиной не менее 75 мм. Также желательно измерить свой водонагреватель перед покупкой, чтобы убедиться, что вы выбрали нужный размер.
Если у вашего бака уже есть изоляция, но его толщина менее 75 мм, вы можете добавить еще одну рубашку сверху или полностью заменить ее.

Если вы чувствуете себя немного неуверенно, не стесняйтесь обращаться к профессиональному инженеру-теплотехнику для выполнения изоляции.

Выключите накопитель с горячей водой и подождите, пока он остынет
Освободите пространство вокруг цилиндра, чтобы у вас было много места
Очистить цилиндр
Запишите любую важную информацию, указанную на баллоне, чтобы написать его на рубашке в конце.
Измерьте цилиндр рулеткой и отрежьте необходимое количество изоляции
Оберните рубашку вокруг цилиндра и скотчите ее вместе, оставив зазор для любых органов управления

Добавление пенопласта к трубам

Если накопитель с горячей водой будет достаточно изолирован, изоляция труб с горячей водой еще больше снизит потери тепла.

Изолирование труб с горячей водой изоляцией из пенопласта, как правило, делается своими руками, но если к ним очень трудно добраться, вам может потребоваться помощь профессионала. Вы можете изолировать трубы, выполнив несколько простых шагов:

Выключите центральное отопление и дождитесь охлаждения труб
Измерьте длину и диаметр труб центрального отопления, чтобы знать, какой объем изоляции вам понадобится – первые 3 фута трубопровода, выходящего из цилиндра, являются наиболее важными.
Разрежьте изоляцию до нужного размера.
Как только у вас будет трубка нужного размера, просто поместите ее вокруг труб – у большинства трубок даже будет разрез по бокам, чтобы их было легко реализовать.
Вы также можете закрепить трубку чем-нибудь вроде кабельной стяжки или ленты из алюминиевой фольги, если считаете это необходимым.

Больше способов экономии энергии

Меры по энергосбережению, такие как изоляция, являются отличным способом снизить потери тепла и сократить расходы на домохозяйства. Вот еще несколько идей, которые помогут вам снизить счета за электроэнергию.

Изолируйте свой дом
Снижение тепловых потерь из системы отопления – отличное начало, но оно поможет только в том случае, если ваш дом недостаточно изолирован.Изоляция стен внутри помещения, изоляция чердака и двойное остекление – все это поможет предотвратить утечку тепла.

Обслуживание накопителя горячей воды
Заметили проблемы с накопителем горячей воды? Изоляция поможет только в том случае, если водонагреватель исправен. Ежегодное обслуживание теплотехником обеспечит безопасную и эффективную работу водонагревателя.

Удалить воздух из радиаторов
Если один или несколько радиаторов вокруг вашего дома нагреваются только снизу, возможно, из них потребуется удалить воздух.Удаление воздуха из радиатора – довольно простой процесс, который вы можете сделать самостоятельно, не прибегая к помощи специалиста по отоплению, но если вы почувствуете хоть немного неуверенность, не стесняйтесь обращаться к нему.

Организуйте энергетический аудит дома
Энергетический аудит дома включает в себя поиск областей собственности, которые можно было бы сделать более эффективными, и выработку решений. Они могут быть выполнены профессионалом или с помощью набора для самостоятельной сборки.

Новый котел
Если у вас неэффективный котел, вы действительно можете терять много тепла при его производстве.Новый эффективный конденсационный котел может сократить потери за счет повторного использования тепла, которое в противном случае было бы потеряно, и сэкономить до 305 фунтов стерлингов в год. Вы можете получить бесплатные расценки от зарегистрированных установщиков Gas Safe, используя нашу простую онлайн-форму.

Изолированная газовая труба – кислород не включен Wiki

в стадии строительства

Прошу прощения за нашу пыль, в то время как Oxygen Not Included Wiki в настоящее время находится на реконструкции.

From Oxygen Not Included Wiki

В настоящее время на этой странице нет текста. Вы можете искать это название страницы на других страницах, поиск в соответствующих журналах, или создайте эту страницу.

Замена труб центрального отопления для комбинированного котла

Комбинированным котлам, обеспечивающим мгновенный нагрев и горячую воду по запросу, требуется большой объем газа за короткий промежуток времени. В результате теперь правила газовой безопасности гласят, что трубы для подачи газа от счетчика до комбинированного котла должны быть не менее 22 мм.

Многие старые котлы были подключены к счетчику с помощью газовых труб диаметром 15 мм, но это было до того, как стал популярным комбинированный котел, поэтому при установке комбинированного котла потребуется замена труб подачи газа.

Газовые трубы, которые не соответствуют нормам газовой безопасности и инструкциям производителя вашего котла, будут нарушением закона. ВСЕГДА нанимайте зарегистрированного инженера Gas Safe для работы с вашим газовым котлом и трубами центрального отопления.

Что такое газовые трубы?

Газовые трубы обеспечивают подачу газа в газовый котел центрального отопления от счетчика, который используется котлом в качестве топлива для выработки центрального отопления и горячего водоснабжения.

Газовые трубы могут различаться по размеру (15 мм, 22 мм, 28 мм или 35 мм) в зависимости от расстояния между котлом и счетчиком, производителя котла и типа котла. Размер в конечном итоге будет определять, сколько газа сможет пройти по трубе к котлу.

Старые котлы, как правило, имеют газовые трубы диаметром 15 мм, но правила газовой безопасности гласят, что трубы для подачи газа к комбинированному котлу должны быть не менее 22 мм.

Зачем комбинированным котлам газовые трубы большего размера?

Проще говоря, комбинированным котлам требуется большее количество газа за более короткое время, чем обычным и системным котлам. Это связано с тем, что комби должны работать больше, чтобы обеспечить мгновенную подачу горячей воды, а не постепенно нагревать ее и хранить в баллоне.

Обеспечение мгновенного отопления и горячей воды означает, что комбинированный котел должен сжигать много газа за короткий промежуток времени, чтобы тут же удовлетворить потребность. По этой причине газовые трубы должны иметь возможность быстро подавать достаточно газа в агрегат, поэтому трубы для подачи газа должны быть шире.

Обычные и системные котлы, с другой стороны, медленно нагревают воду в накопителе горячей воды в течение определенного периода времени – процесс, который не требует таких больших объемов газа за короткий промежуток времени – поэтому подача газа 15 мм является необходимой. достаточно.

Для того, чтобы газа поступало в комбинированный котел, им нужны более широкие газовые трубы, поэтому в Gas Safe указано, что они должны быть не меньше 22 мм, а не 15 мм, но в зависимости от выходной мощности агрегата им может потребоваться больше 28 мм или 35 мм. трубы.

Должны ли комбинированные котлы иметь трубу 15 мм или 22 мм для центрального отопления?

При сравнении комбинированных котлов вы можете обнаружить, что длина впускной трубы для газа должна составлять всего 15 мм, но это относится к тому месту, где трубы подачи газа соединяются с самим котлом.Чтобы соответствовать правилам газовой безопасности, газовые трубы должны находиться на расстоянии не менее 22 мм от счетчика.

Чтобы установить трубу подачи газа диаметром 22 мм в комби с входом газа 15 мм, ваш зарегистрированный инженер Gas Safe будет использовать редуктор, который обеспечивает безопасное соединение без ущерба для подачи газа в котел.

В случаях, когда трубы подачи газа должны проходить долгий путь, чтобы добраться до котла, или есть много изгибов для их обхода, может потребоваться сечение 28 мм или 35 мм.Зарегистрированный инженер Gas Safe порекомендует идеальный размер трубы для вашей системы центрального отопления.

Размеры газовой трубы Worcester Bosch

Worcester Bosch заявляет, что длина трубы подачи газа должна быть не менее 22 мм при любых обстоятельствах. Все котлы Greenstar имеют входное отверстие для газа 22 мм.

Размер газовой трубы котла Vaillant

Большинство котлов Vaillant имеют 15-миллиметровую впускную трубу для газа, которая соединяется с котлом, хотя у ecoTEC Exclusive 843 combi диаметр 20 мм.

Когда дело доходит до ремонта вашей системы центрального отопления, ВСЕГДА нанимайте зарегистрированного инженера Gas Safe.

Что включает в себя замена трубопроводов?

Обычно при установке нового котла заменяют газопровод.

Тип пола вокруг вашего дома будет определять, насколько сложной будет работа, поскольку она включает подъем половиц. На каменный и кафельный пол будет намного труднее встать, чем на ту же работу в доме с большим количеством места под половицами.

Сколько стоят заменяющие трубы подачи газа?

Из-за различного уровня сложности, связанного с заменой газопровода, цены могут сильно варьироваться.

Чтобы лучше понять, сколько будет стоить замена газовых труб в вашем доме, вам следует проконсультироваться с зарегистрированным инженером Gas Safe. Затем, чтобы убедиться, что вы получите наиболее конкурентоспособную цену, мы настоятельно рекомендуем сравнить предложения нескольких инженеров.

Используя Boiler Guide, вы можете бесплатно получить расценки от 3 инженеров, зарегистрированных в Gas Safe в вашем районе.Получив расценки, вы можете быть уверены, что получаете самую лучшую цену от инженера, которому вы можете доверять, чтобы выполнить работу в соответствии с высочайшими стандартами.

варианты экономии газа, утепление кровли

Самым выгодным топливом для отопительной системы является природный газ. Стоимость отопления газом доступна для многих, хотя и зависит от разных факторов. Помимо этого, такое отопление считается эффективным, так как оно имеет мало сернистых компонентов. Газ не сильно загрязняет окружающую среду. Связано это с тем что при сгорании газа выделяется небольшое количество соединений. Поэтому природный газ считается экологичным.

При нагреве котла и расходе газа на металлических элементах не возникает коррозии в отличии от других видов топлива. На дымоходе практически не появляется сажа и копоть. Поэтому не придется постоянно его очищать. Отопительное оборудование, работающее на газе очень простое в пользовании, а также долговечное.

Именно поэтому отопительная система, которая работает на природном газе является более востребованной по сравнению с другими видами топлива.

Содержание:

Расчет расхода газа
Варианты экономии газа
Утепление стен
Утепление кровли
Замена окон

Расчет расхода газа

Исходя из теоретических расчетов можно применять 1 кВт для отопления 10 кв.м. Для площади дома в 90 кв.м. необходим отопительный котел с мощностью 9 кВт. Такой расчет произвести легко для любой площади. Можно произвести расчет количества тепловой энергии для отопления помещения в месяц. Для этого мощность необходимо умножить на количество дней в месяце и на 24 (количество часов в сутках). Исходя из нашего примера можно получить 6480 кВт/час.

Отопительный котел работает только в половину мощности. Поэтому полученную мощность можно разделить на 2. Тогда мы получаем 3240 кВт/час.
Произвести расчет для дачного дома нужно по-другому, так как этот показатель зависит от количества посещений за месяц.

При постоянном проживании в доме отопительный сезон составляет обычно 7 месяцев. Для того чтобы рассчитать стоимость отопления за год нужно 3240 умножить на 7. В результате получается 22680 кВт/ч. Теперь не составит труда посчитать стоимость отопления за год.

Варианты экономии газа

Расчеты, которые мы произвели выше подходят лишь для расходов на отопление. Но не учитывают расходы на приготовление пищи и подогрев воды. Можно сэкономить газ, если воспользоваться некоторыми советами:

Если у вас большое потребление газа, то рациональнее использовать газовую магистраль. Такой вариант значительно отличается по стоимости от других систем.
Отопительный котел, арматура и другие дополнительные приборы для системы отопления должны быть качественными и современными. От качества оборудования зависит расход газа. Если в отопительном котле устроен датчик температуры и насос циркуляции, то экономиться энергоноситель при запуске холодной системы.
При использовании современных отопительных котлов можно сэкономить 20% газа.
Газовый котел может самостоятельно регулировать температурный режим воды в отопительной системе. Происходит это благодаря гидрострелке на обвязке с частотно-регулируемым насосом, а также если котел подсоединен к комнатному термостату. Котел в таком случае будет работать более эффективно и реже включаться.
Наличие программатора помогает сэкономить на отоплении. Если вы отсутствуете дома, то можно установить более низкий температурный режим. Или, например, днем температура должна быть выше, чем ночью. Поэтому можно настроить необходимый режим на ночное время.
Между стеной и батареей можно установить теплоотражающий экран из фольги. Отражающий экран позволяет направлять тепло в помещение, но не греет наружные стены.
Установка термоголовки на радиаторе.
Не рекомендуется закрывать мебелью батареи отопления.
Наиболее выгодным вариантом является установка счетчиков. Ведь зачастую используется меньше газа, чем вы оплачиваете.
Не нужно использовать большое пламя в газовой плите. Языки пламени не должны выходить за пределы кастрюли или сковороды. Во-первых, на некоторые виды посуды негативно сказывается воздействие огня, а во-вторых вы будете использовать лишний газ. Если пламя выходит за пределы посуды, то будет просто обогреваться воздух.

Утепление стен

Если стены дома плохо утеплены, то будет уходить значительное количество тепла. Обычно это от 30 до 50% тепла. Естественно при таких потерях будет увеличиваться расход газа. Для того чтобы сэкономить на отоплении необходимо качественно утеплить стены. Ведь может из-за этого и происходит увеличение расхода газа на отопление.

В последнее время стали утеплять дома пенопластом. Хоть более эффективным будет качественное утепление при строительстве дома. Самым доступным способом является многослойное оштукатуривание. На стенах дома закрепляется утеплитель из плит пенополистирола или ваты. А на них укладывается армирующая сетка, затем устраивают базовый и декоративный слой штукатурки.

Иногда предпочитают более дорогой способ. Применяют навесной вентилируемый фасад. Применив такие способы теплоизоляции можно снизить потери тепла. А, следовательно, расход газа на отопление снизится.

Утепление кровли

Если кровля плохо утеплена, то могут быть потери тепла. Поэтому немаловажным вопросом является качественное утепление крыши. Чердак следует хорошо утеплять. Самым простым способом утепления является укладка легких плит из ваты между стропилами.

Замена окон

Самой распространенной причиной потерь тепла считаются окна. Ведь в старых окнах рассыхаются в результате чего образуются щели. А ведь уходить может до 70% тепла. Поэтому многие стали устанавливать качественные окна ПВХ. И заметили, что в помещении стало значительно теплее. А, следовательно, и расход на отопление значительно уменьшается.

На расход газа влияют многие факторы. В первую очередь это состояние дома, а также качество отопительного прибора. Если воспользоваться вышеперечисленными советами, то можно значительно сэкономить на отоплении. Сократить расходы можно до 50%. А ведь многие даже и не подозревают, что из-за плохо утепления кровли может уходить значительное количество тепла.

Как работает газовый котел – ремонт и конструкция, как устроен

Как работает газовый котел — ремонт и конструкция, как устроен

Устройство настенного газового котла несложное. Работает он по простой схеме. Можно выделить несколько основных блоков, которые ремонтируются чаще полной заменой. Поэтому отремонтировать газовый котел в основном не занимает много времени. Другое дело стоимость ремонта…. Рассмотрим конструкцию газового котла подробно, какие основные узлы, какие функции выполняют, почему газовый котел выдает ошибки на табло, и как с ними бороться…

Конструкция газового котла — основные блоки

Рассматривается наиболее распространенная конструкция газового котла — с закрытой камерой сгорания и принудительным движением воздуха.

Вентилятор — именно он подает воздух с улицы через дымоход (коаксиальный) и питает горелку кислородом.
Патрубок выхода продуктов сгорания — к нему подключается дымоход.
Камера сгорания — объединяет горелку и теплообменник.
Горелка с оборудованием розжига и датчиком контроля горения.
Теплообменик — наиболее дорогой элемент, в добротных моделях котлов применяется медный, по нему движется теплоноситель и нагревается пламенем.
Пластинчатый теплообменник второго контура — его можно обнаружить только в двухконтурных котлах, греет воду для бытовых нужд (ГВС), нагрев происходит за счет горячего теплоносителя поступающего с первого телообменника.
Гидравлический насос — это то, что обычно шумит в котле больше всего, гоняет воду по котлу, но чаще и по всей системе отопления.
Гидроблок — объеденяет в себе манометр давления в системе отопления, воздушный клапан, который стравливает воздух из системы, и располагается выше других гидравлических трубок в котле.
Электронный блок.
Пульт управления, может располагаться на самом котле, но в продвинутых моделях используется выносной.
Газовый клапан с термопарой — основная защита газового оборудования. Если прекращается горение, клапан перекрывает подачу газа.

Далее несколько слов о типичных поломках газового котла и описание его работы.

Чистка теплообменника газового котла от нагара

Основные виды газовых котлов, которые наиболее широко применяются в частных домах

Одноконтурный автоматизированный газовый котел с закрытой камерой сгорания — рабочая лошадка современного домоотопления в частных домах и квартирах. Важно то, что с ним можно сделать шикарную систему подачи горячей воды для ванн и душей с большим бойлером косвенного нагрева, которым этот котел умеет управлять.
Двухконтурный — то же что и первый, но со вторым пластинчатым теплообменником для нагрева ГВС. С помощью него можно сделать эконом-вариант подготовки горячей воды, поэтому вся система получается дешевле, но не столь комфортной, сам котел может быть немного дороже.
Конденсационный котел — такой же как и выше описанные, но с дополнительным теплообменником забора энергии у отработанных газов. Это наиболее экономичный вариант, предписанный к применению в странах Европы законодательно. Дорогой, но при больших ценах на энергоносители окупается и дает значительную экономию. Подробней узнать о конденсационных котлах
С открытой камерой сгорания — обычно напольный и мощный, для больших домов. Работает за счет естественной тяги дымохода. Поэтому требует специального помещения для установки, с нормируемым дымоходом и обеспечением подачи воздуха снаружи…

Как работает

Современный газовый котел на стене — фактически мини-котельная, автоматизированная и не требующая вмешательства в свою размеренную жизнь.

Розжиг производится нажатием кнопки на пульте, при этом включается прежде всего насос гидравлики, затем вентилятор прогона воздуха, подается газ в камеру и там поджигается, начинается нагрев теплоносителя в теплообменнике.
При достижении заданной температуры теплоносителя, или воздуха в комнате (комнатах), или в связи с погодой, уличным датчиком (погодозависимая автоматика), в общем, по команде управляющей электроники, котел прекращает нагрев, пламя затухает (или уменьшается), но насосы продолжают работать или могут выключаться на некоторое время вообще.
После некоторого остывания теплоносителя, воздуха, в соответствии с оптимальным временным перерывом вычисленным управляющей электроникой, котел автоматически включается в нагрев снова, и греет теплоноситель до выработки той же команды «хорош, уже жарко, отдыхай трудяга».

Модели с модулируемой горелкой (изменяемой мощностью горения) лучше приспосабливаются к условиям дома, экономичней.

Обычные ошибки (поломки) газового котла и несложный ремонт

Бывает что газовый котел не включается, при этом электроника пищит — выдает код ошибки, которую нужно расшифровать по инструкции к данной модели.

Чаще всего причиной аварийной остановки газового котла становится уменьшение давления в системе отопления дома ниже порогового значения. Это происходит в основном из-за выхода растворенного воздуха из теплоносителя через воздухоотводчики. Владельцы при этом «разбивают лоб» в поисках утечки. Требуется доливка системы, и поднятие в ней давления до рабочего — 1,5 — 1,7 атм в холодном состоянии.
Также случается иногда ошибка газового котла — нет газа, или его давление низкое. На отечественных просторах чего только не происходит…. И без обращения в Горгаз не обойтись. Но нужно учитывать также, что иногда владельцы забывают открыть вентиль на газовой магистрали возле котла, или на счетчике, на улице. Поэтому все это сначала нужно проверить.
Еще случай сложный, но не редкий для отдельных моделей — котел не работает, ошибка не выводится или снова «нет газа». Ситуация приводит и владельцев и ремонтников в ступор, потому что они уже успели заменить все платы и блоки, но болезнь не проходит. Оказывается, что местный газовый редуктор выдает повышенное давление газа, клапан в котле захлопывается, но корейские, японские и европейские газовые котлы не все готовы к такой ситуации, здесь без вызова Горгаза не обойтись.

ROCKWOOL Техническая изоляция – Котлы

Водогрейные котлы и котлы для производства водяного пара под высоким давлением считаются паровыми котлами. Как общий термин, котел используется для обозначения парогенераторов и установок горячего водоснабжения. В промышленности существует два типа котлов; котлы паровых машин и котлы жаротрубные.

Котлы с паровым двигателем используются для выработки пара для работы паровых турбин. В существующих паровых котлах для коммунальных служб вырабатывается до 3600 т пара в час при давлении 300 бар и температуре пара 620 ° C.

Жаротрубные котлы часто используются на малых и средних промышленных предприятиях, например, в бумажной или пищевой промышленности, где требуются небольшие и средние смеси горячей воды или водяного пара при низком давлении. Эти котлы используются в технических строительных приборах крупных комплексов, таких как гостиницы, больницы и т. Д.

Назначение изоляции

Изоляционные котлы служат для следующих целей:

Снижает тепловые потери и увеличивает КПД котла
Гарантии защита от прикосновения за счет минимизации температуры поверхности
Предотвращает нагрев воздуха в помещении котельной, что гарантирует приемлемую работу.

Продукция

Применение несущих матов, таких как ProRox MA 520 ALU, является проверенным решением для изоляции котлов с температурой поверхности до 300 ° C. Несущие маты легко устанавливаются на горизонтальную цилиндрическую поверхность котла и легко крепятся к котлу металлическими ремнями. От металлических прокладок, которые всегда создают мосты холода, можно отказаться.

Проводные маты ProRox на протяжении многих лет доказали свою неоценимую роль в изоляции парогенераторов коммунальных предприятий.Они гибкие и могут быть легко установлены на поверхности различной геометрии или конструкции. Проводные маты ProRox негорючие, имеют высокие максимальные рабочие температуры и обладают низкой теплопроводностью во всем температурном диапазоне.

Изоляция | CleanBoiler.org

Изоляция необходима для безопасности работников и энергоэффективности. Некоторые типы изоляции также могут действовать как ингибитор коррозии. Старая изоляция, содержащая асбест, стала экологической проблемой.Все это в сумме делает такую простую тему, как изоляция, очень сложной.

Все горячие поверхности должны быть изолированы. Сюда входят:

паропроводы и трубы горячего водоснабжения
Линии возврата конденсата и емкости для сбора конденсата
котлы
деаэраторы
продувочные сосуды для рекуперации тепла
все клапаны, фитинги и элементы управления, где это возможно

Неизолированные трубы можно найти редко, но часто можно найти трубы и сосуды с плохой изоляцией.Чтобы изоляция была эффективной, она должна быть в хорошем состоянии. Мокрая изоляция хуже, чем ее отсутствие.

Операция

OSHA

OSHA считает, что открытые нагретые поверхности, если есть вероятность травм, опасными, и будет выдавать ссылки, если сотрудники могут соприкоснуться с такими поверхностями. Хотя нет никаких стандартов OSHA, за исключением тех, которые применимы только к определенным отраслям, которые касаются открытых нагретых поверхностей, существует несколько общих стандартов OSHA, которые касаются таких опасностей.Например:

1910.261 (к) (11):

«Трубы паровые и водогрейные. Все открытые трубы для пара и горячей воды в пределах 7 футов от пола или рабочей площадки или в пределах 15 дюймов, измеренных по горизонтали от лестниц, пандусов или стационарных лестниц, должны быть покрыты изоляционным материалом или ограждены таким образом, чтобы предотвратить контакт ».

Источник: веб-сайт OSHA от 4/2005 по адресу http://www.osha.gov/pls/oshaweb/owadisp.show_document?p_table
= ИНТЕРПРЕТАЦИИ & p_id = 22617

Примечание: общепринятая температура поверхности должна быть менее 140F; Канада – 70С.

Тип изоляции

Изоляция, используемая для котлов и труб, будет следующих общих типов:

из стекловолокна высокой плотности для труб или плоских секций
одеяла или войлоки из стекловолокна или минеральной ваты
Литой огнеупорный кирпич, сборный или монолитный
керамика напыляемая
напыляемая пена (чаще используется в холодных условиях, чем в горячих)

Изоляция обычно покрывается каким-то металлом, пластиком, бумагой и т. Д., чтобы защитить его от повреждений легким ударом, УФ-излучения и влаги.

Дополнительная информация

Керамическая изоляция

Изоляционные фитинги

Изолировать паровые трубы

Проникновение воздуха

Производители

Джонс Манвилл

Веб-сайт www.jmpipeinsulation.com

Изоляция для промышленных паровых котлов | Важность и требования | Thermodyne

Что такое изоляция парового котла?

Изоляция котла : Зимой человеческие тела дрожат, поэтому мы изолируем себя шерстяной одеждой.Паровой котел во время работы не дрожит, чтобы поддерживать свою внутреннюю энергию , даже если бы это было так, это было бы крайне нежелательно, учитывая воздействие вибрации в системе.

Температура окружающей среды чрезвычайно низкая, поэтому разница температур между человеческим телом и окружающей средой велика. Это усиливает теплопередачу между ними, эта шерстяная изоляция помогает уменьшить отвод тепла в атмосферу , и в конце концов мы чувствуем тепло.То же условие относится и к паровым котлам .

Услуги по изоляции паровых котлов от Thermodyne в Индии
Также читайте: Котел с дымовой трубой внутри печи
Сгорание в топке и поток дымовых газов в трубах кожуха котла нагревают соответствующие площади поверхности приводящий к выработке пара или нагреву горячей воды . Но некоторая часть этого тепла также отводится на поверхность кожуха котла .
Теперь кожух котла нагревается и готов передать это тепло в окружающую среду. Ситуация ухудшается зимой или в сезон дождей.
Будь то водотрубный котел или дымогарный котел , каждое оборудование, использующее тепло для каких-либо других целей, необходимо изолировать, чтобы уменьшить потери.
Для котла технически согласно расчетам был сделан вывод, что при каждом падении температуры на 20-22 градуса Цельсия КПД котла снижается на 1%.
Также читайте: котел с мокрым днищем против котла с сухим днищем
Услуги по изоляции котла в Индии
Изоляция котла – это единовременное вложение, но оно обеспечивает быструю окупаемость для владельца, повышение эффективности также снижает эффективность . расход топлива .
Не только для парового котла , но и для паропровода настоятельно рекомендуется изоляция паропровода .
Для паропроводов, если они не изолированы, поверхностный отвод тепла паропроводов , конденсирует в них пар .Эта конденсация пара может затруднить процесс подачи пара.
В, Thermodyne , мы успешно имеем изолированные паровые котлы , включая паропроводы до технологического процесса, почти всех наших клиентов и достигли максимально возможного удержания тепла.
Также прочтите : Важность парового аккумулятора
https://contentupgrade.me/2ypMgB4D
(PDF) Изоляция котла для экономии энергии
Срок службы без обслуживания.Снижение тепловых потерь за счет изолирующих горячих поверхностей
отражается инвесторами как экономия энергии. Изоляция – это
, очень привлекательный и распространенный способ экономии энергии из-за очень короткого периода возврата денег
. В результате он пытается продемонстрировать важность изоляции
. Ожидается, что этот документ поможет инженерам и разработчикам политики
, которые работают в области управления энергопотреблением.
Ссылки
[1] A.Бахадори, Х. Vuthaluru, ‘Простое соотношение экономической толщины
теплоизоляции технологических трубопроводов и оборудования’, Applied
Thermal Engineering, vol. 30, pp. 254 – 259, 2010.
[2] E.A. Абдельазиз, Р. Саидур и С. Мехилеф, «Обзор стратегий энергосбережения
в промышленном секторе», «Возобновляемые и устойчивые источники энергии»
Reviews, vol. 15, pp. 150–168, 2011.
[3] Э. Чаликоглу, Enerji Verimliliği Etüt alışmaları ve Yasal Durumu, Enerji
ve Tabii Kaynaklar Bakanlığı, Elektrik İşleri Etüel daresi
, www.eie.gov.tr
[4] Й. Озкара и М. Атак, «Региональный общий коэффициент энергоэффективности и потенциал энергосбережения
в обрабатывающей промышленности Турции», Энергетика,
том. 93, стр. 495–510, 2015 г.
[5] К. Танака, «Обзор политики и мер по повышению энергоэффективности в промышленном секторе
», Энергетическая политика, т. 39, pp. 6532–6550, 2011.
[6] M. Kanolu, «Enerji Verimliliği Örnek Projeleri» Gaziantep Üniversitesi,
Makina Mühendisliği Bölümü, Mart 2010, Gaziantep.
[7] Л. Чжоу, Дж. Ли, Ф. Ли, К. Мэн, Дж. Ли, Х. Сюй, «Модель энергопотребления и
энергоэффективность станков: полный обзор литературы»,
Журнал чистого производства, т. 112, pp. 3721 – 3734, 2016.
[8] R. Saidur, J.U. Ахамед и Х.Х. Масюки, «Энергетический, эксергетический и экономический анализ
промышленных котлов», Энергетическая политика, т. 38, 2188 – 2197, 2010.
[9] www.beeindia.gov.in
[10] I.Такахаши и С. Немото, Влияние теплоизоляции трубопровода
на микроклимат в помещении и потребление эксергии, связанное с полом с горячей водой
отопление Токио, Энергетические процедуры, том 78, 2632 – 2638, 2015.
[11] Энергетический аудит – проект Заметки о курсах, Osmaniye Korkut Ata Üniversitesi.
Выбор правильного изоляционного волокна для рынка бытовых котлов
По мере того, как экономика США продолжает набирать обороты, эксперты в области жилищного строительства прогнозируют, что эта цифра превысит 1.В период с настоящего момента до 2024 года в месяц будет строиться 3 миллиона новых домов. Хотя это отличная новость для строителей, она также напрямую влияет на производителей бытовой техники. Один факт, который часто упускается из виду, – это влияние, которое хороший котел может оказать на энергоэффективность и эксплуатационные расходы дома. На отопление и охлаждение приходится почти половина затрат энергии в типичном доме в США, и, следовательно, это самые большие затраты на электроэнергию для большинства домов. Если рассматривать в этом свете, важность высокопроизводительного котла становится бесспорно очевидной.Центральное место в производительности котла занимает выбор изоляции, которая используется для минимизации потерь тепла и, следовательно, общего количества энергии, необходимого для работы котла. Мы можем видеть прямую связь между рядом важных свойств, которые определяют потенциал энергосбережения теплоизоляции в котлах и снижением эксплуатационных расходов для домовладельцев, но для производителей бытовой техники на чувствительном к стоимости рынке соображения производительности должны быть сбалансированы с необходимостью. по конкурентоспособной цене.
Из множества возможных вариантов изоляции на выбор, стекловолокно и огнеупорное керамическое волокно (RCF) являются одними из наиболее широко используемых типов изоляции производителями бытовой техники. RCF, разработанный и представленный на рынке в 1950-х годах, отличается превосходной термостойкостью и не содержит связующих веществ, что делает его хорошо подходящим для бытовых котлов. Хотя волокна RCF обеспечивают достаточную изоляцию на этом рынке, проблемы, связанные со здоровьем и безопасностью, означают, что это часто регулируется региональным законодательством, касающимся обращения с материалом.Имея это в виду, все больше и больше производителей котлов обращаются к решениям из силиката щелочноземельной ваты (AES) в качестве способа достижения оптимального баланса между его производительностью и преимуществами для здоровья и безопасности, которые он предлагает на рабочем месте.
Энергоэффективность
Когда дело доходит до теплоизоляции котлов, характеристики теплопроводности изоляционного материала влияют на количество энергии, необходимое для питания устройства. Когда теплопроводность сравнительно ниже, теряется меньше тепла и повышается общая энергоэффективность.Поэтому имеет смысл выбирать материалы с более низким уровнем теплопроводности. Хотя свойства теплопроводности RCF впечатляют, исследования показали, что продукты AES могут иметь теплопроводность на 15-20% ниже, чем волокна RCF, что может существенно повлиять на производительность.
Гибкость конструкции
По мере того, как потребители все больше заботятся об энергии, это находит отражение в конструкции бытовых котлов, которые строятся так, чтобы занимать меньше места, чем когда-либо прежде.Волокна AES предлагают превосходную гибкость конструкции благодаря своим проверенным характеристикам удержания тепла, что позволяет производителям использовать меньше для того же результата. Когда проектировщики и производители стремятся к определенному уровню изоляции, более низкая теплопроводность на квадратный дюйм означает, что AES обеспечивает такой же уровень изоляции, но с меньшим использованием пространства. Точно так же, когда для изоляции отведено определенное количество места, улучшенные тепловые свойства AES приводят к лучшим изоляционным характеристикам по сравнению с альтернативами RCF.В любом случае для домовладельцев более энергоэффективный котел означает снижение эксплуатационных расходов, что со временем делает его разумным вложением средств.
Одним из основных преимуществ RCF является то, что он доступен в различных форматах, включая одеяло, картон и бумагу. Преимущество этого состоит в том, что он позволяет изолировать все части котла, каждая из которых имеет свои собственные размеры и геометрию. Если одна форма изоляции не подходит, вполне вероятно, что можно применить другую.Используемая в основном на четырех сторонах внутренней части изоляции камеры сгорания, жесткие характеристики картона обеспечивают эффективную теплоизоляцию и прочность, в то время как гибкость бумажной изоляции особенно хорошо подходит для сложных деталей корпуса камеры. AES также доступен во всех тех же форматах, что и RCF, что делает его хорошо подходящим для различных конструктивных проблем, с которыми сталкиваются производители бытовых котлов.
Усадка
Усадка теплоизоляционных волокон является проблемой для производителей котлов, поскольку может образовывать горячие точки, которые позволяют отводить тепло, что со временем снижает эффективность котла.Это также снижает экономию энергии для домовладельца. Скорость, с которой происходит усадка в теплоизоляционных волокнах при длительном воздействии высоких температур, зависит от того, как они реагируют на приближение к их классификационным температурам. За пределами этой точки может произойти постоянная линейная усадка и усадка по толщине. Более низкие уровни линейной усадки коррелируют с большей долговременной стабильностью и производительностью. Фактически, скорости линейной усадки для AES и RCF довольно похожи при типичных рабочих температурах бытовых котлов.Однако по мере того, как вы переходите в температурный диапазон 1000–1500 ºF, как это видно во многих промышленных приложениях, разница в степени усадки между двумя материалами становится очевидной, причем AES оказывается более благоприятным из двух.
Биостойкость
Учитывая постоянную проблему безопасности, важно также найти баланс между характеристиками изоляции и потенциальными опасностями для здоровья человека. Обычно это измеряется с точки зрения биостойкости, то есть способности волокна сопротивляться удалению из легких естественными механизмами.Из-за степени вмешательства человека в процесс производства и сборки производители котлов должны знать о действующих нормах и о том, как они могут повлиять на выбор изоляционного волокна. Правила различаются в зависимости от географического рынка, поэтому важно знать законодательные требования каждого рынка и то, как это может повлиять на выбор изоляционного волокнистого материала.
Например, многие производители котлов отказались от RCF из-за правил ЕС на европейском рынке.Исследования показали, что волокна RCF обладают значительно более высоким уровнем биоперсистенции по сравнению со стандартными волокнами AES, с периодом полураспада 300 по сравнению с менее чем 40 соответственно. Благодаря высокой биостойкости RCF, AES является подходящей альтернативой для производителей. В результате волокна AES освобождаются от многих нормативных требований на рабочем месте, касающихся обращения с материалами и их утилизации.
По мере роста спроса на котлы, которые являются более энергоэффективными, компактными и экологичными, чем когда-либо прежде, изоляция будет продолжать играть важную роль на рынке бытовых котлов.Изоляционные волокна AES идеально подходят для этого применения на том основании, что они демонстрируют аналогичный уровень линейной усадки, что и RCF, что дает производителям котлов и домовладельцам уверенность в том, что рабочие характеристики останутся неизменными в течение прогнозируемого срока службы котла. Кроме того, AES предлагает такой же уровень гибкости конструкции и универсальности для производителей, которые также могут выбрать AES как способ обеспечения освобождения от применимого законодательства из-за его значительно более низких уровней биостойкости.Однако значительно улучшенные тепловые характеристики AES по сравнению с RCF приводят к лучшей производительности, повышению энергоэффективности, а также снижению количества необходимой изоляции, что потенциально может иметь огромное значение для производителей на и без того чувствительном к цене рынке.
Для получения дополнительной информации посетите: www.morganthermalceramics.com/boiler
Советы по использованию энергии своими руками: изоляция трубы котла
Зима снова на нас! Как будто COVID было недостаточно, многим из нас приходится иметь дело с сквозняками в старых домах и ужасающими счетами за электроэнергию.К счастью, есть несколько способов сэкономить деньги для веселого (н.э. «не ужасно») субботнего дневного проекта.
в Steam или не в Steam? Котлы 101
Во-первых: почему котлы по сравнению с топками с приточным воздухом? Вода – гораздо более эффективная среда для распределения тепла, потому что она имеет более высокую тепловую массу , чем воздух. Различные системы отопления более распространены в одних регионах, чем в других, но, в целом, в середине века в Соединенных Штатах произошел значительный переход от котлов к принудительному воздуху.Последний «лучше» тем, что печи с принудительной подачей воздуха несколько менее доставляют неудобства. Они быстрее нагревают пространство. Поскольку мы воспринимаем пространство в основном через воздух, – на нашей коже, например, в отличие от ног, которые обычно носят носки или обувь (мы – дом без обуви, и я вырос в доме без обуви, но носки, безусловно, ) – нагнетание воздуха – это самый быстрый способ сделать этот, э, экспериментальный поток воздуха, если хотите, более умеренным.
Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной подачей воздуха, работающие с КПД 96%, намного более эффективны, чем котлы с КПД 78%.Это термодинамически верно. На практике здесь есть смешивающий фактор – высокий процент тепловых потерь в любом здании на сквозняки, которые делают приточный воздух менее эффективным, БТЕ на БТЕ, чем водяное тепло, которое использует кондуктивную и лучистую теплопередачу. (Но это, как говорится, целая банка червей). Однако в большинстве случаев я придерживаюсь принципа: если что-то не сломалось, не чините его. Во-вторых, замена котла на принудительный воздух означает разрезание вашего дома квадратными и агрессивными воздуховодами.Это можно сделать элегантно. Но знаете, что еще можно сделать элегантно? Бесконтактные системы. (Падение микрофона!).
Капитальный ремонт дома: обойтись без газа, не исключено ли мечтать?
Пар против горячей воды
Во всяком случае, котлы бывают двух основных видов – паровые и водогрейные. Вы знаете водогрейные котлы, потому что в них есть коллектор и петли, в каждой из которых есть небольшой насос. Еще потому, что у радиаторов есть «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода кипит и расширяется, даже при относительно низком давлении, заполняющем всю систему.(Существуют более малоизвестные системы, такие как гидравлические комбинированные системы с принудительной подачей воздуха, в которых котел подает и горячую воду, и отопление через воздушный теплообменник – менее актуально для наших целей). Если у вас нет бойлера, вы все равно можете изолировать воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционированное (неотапливаемое или неохлаждаемое) пространство.
Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному.Гибкая изоляция – или технический термин «смуши» – бывает из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что они собой представляют, и на случай, если по какой-то причине вы не можете делать покупки в местном хозяйственном магазине, но, пожалуйста, ради всего святого, по возможности делайте покупки в местных магазинах .
Список материалов
Стекловолоконная обертка для труб : Обычно это можно узнать по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в вашем местном хозяйственном магазине – я заплатил примерно 3 доллара.67 рулон). В идеале у вас должно быть , по крайней мере, из двух слоев. Это нормально, если трубы будут теплыми на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб со 192 ° F (около точки кипения, 87 ° C) до, скажем, более 70-80 ° F (21-29 ° C). ° С).
Минеральная вата / роксул / минеральная вата (если не стекловолокно) : Это похоже на двоюродного брата из стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним труднее работать – чем плотнее, тем труднее сжиматься или сгибаться.Это лучшая отдача от вложенных средств, если говорить о долларах за значение r – вам просто нужно придумать, как плотно обернуть его вокруг труб.
Radiant barriers (66,89 долларов на Amazon, 33 цента за квадратный фут, сравнительно по цене в вашем местном хозяйственном магазине, если они есть). Это рулоны светоотражающей пузырчатой пленки. Вы знаете, одеяла, которые носят космонавты, или что-то еще. Честно говоря, их немного сложно установить, как описано на упаковке, с диковинными значениями R.Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изолирующую способность. Тем не менее, их приятно иметь в качестве верхнего слоя для стекловолокна, чтобы навсегда изолировать трубы, находящиеся под ним.
Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь под рукой миллиард. Только не используй ножницы для ткани соседа по комнате.
Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине).Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «изолента» с липким клеем.
Неподходящие материалы
Полиэтиленовая пена : Возможно, вы знаете, что это материал, из которого делают лапшу для бассейнов. В своей черной трубчатой форме он используется в качестве изоляции труб – для холодной воды . Температура плавления полиэтилена или, по крайней мере, точка деформации находится в диапазоне 200 градусов по Фаренгейту.
Синтетические каучуки : Вы не хотите использовать их, так как они также начнут размягчаться и плавиться в диапазоне 200 градусов по Фаренгейту.Синтетические каучуки: ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных конструкциях и часто продаются в виде трубной обертки, но они не подходят для труб котла из-за проблем с температурой.
Прежде чем класть что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете . У нас есть дымоход с двойными стенками в облицованный дымоход. Температура здесь не превышает пары сотен градусов, поэтому минеральная вата является подходящим материалом, так как она может выдерживать температуру в тысячу градусов.Я бы не стал использовать стекловолокно, потому что я параноик по поводу содержащихся в нем химических связующих веществ, но стекловолокно также технически рассчитано на высокие температуры. Неизолированный дымоход может иметь температуру в несколько сотен градусов. Ни при каких обстоятельствах нельзя класть никакой синтетический каучук, пластик или бумагу в какое-либо место рядом с дымовой трубой .
Слева: утепляющая ткань (более новая) поверх, возможно, асбеста. Не в отличной форме. Справа: стеклопластиковая труба, обернутая вокруг трубы котла. Обратите внимание, что я использовал излучающую пузырчатую пленку в основном в эстетических целях и для герметизации стекловолокна только после изоляции труб.Сам по себе радиационный барьер – и клей в пластиково-фольгированной ленте – совершенно неэффективны.
Безопасность прежде всего!
Во-первых, выясните, не работаете ли вы с асбестом. Асбестовая изоляция труб использовалась на трубопроводах горячего водоснабжения в течение многих лет. Потенциальная изоляция асбестовых труб определяется по наличию крупных белых кусочков вокруг труб, иногда обернутых белой отстающей тканью. Хотя его можно оставить нетронутым, асбест, как спящий дракон, опасен, если его потревожить.Во многих юрисдикциях незаконно отказываться от асбеста в одиночестве. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. Д.).
А насколько твоя новая шумоизоляция? При работе со стекловолокном всегда надевайте какую-либо маску. Вы же не хотите получить pneumonoultramicroscopicsilicovolcanoconiosis или что-то в этом роде. Если серьезно, то стекловолокно, когда оно сломано или разрезано, выделяет очень мелкие частицы.Конечно, они не так плохи, как асбест, но они определенно не то, чем вы хотите дышать. Стекловолокно также содержит связующие вещества, которые могут выделять стирол или мочевину формальдегид , которые являются канцерогенными и токсичными. Если сомневаетесь, позвоните производителю и спросите, какие неприятности вкладываются в их продукт!
Защита кожи
Стекловолокно очень и очень чешется. Стекловолокно «без зуда» – это промышленная ложь, во многом такая же, как и другая отраслевая ложь – например, «легкая очистка водой с мылом», как написано на банке Zinsser Shellac, которую вы пытались стереть с ногтей в прошлом. месяц.Не волнуйтесь – просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но подойдут и большинство нитриловых, кевларовых (для защиты от порезов) или других рабочих перчаток. Стекловолокно также может покрыть всю вашу одежду, так что не забудьте натереть ее после того, как закончите! Минеральная вата тоже может создавать беспорядок, но она не вызывает такого зуда.
И, наконец, что не менее важно, очистите окружающую территорию, желательно с помощью пылесоса HEPA.
Слева: трубы с недостаточной изоляцией, свидетельствующие о приближении человека 97.7 ° F. Я добавил к ним еще один слой изоляции. В центре: неизолированная коллекторная труба при температуре 196,8˘. Справа: изолированная труба (темно-синяя) перед неизолированной трубой (желтая), температура которой теперь снижена на 14 ° F по сравнению с максимальной температурой. Эта температура снизилась за счет дополнительной изоляции близлежащих труб.
И экономия, конечно, после этого
Я думаю, что в нашу худшую зиму мы потратили около 400 долларов на счет за коммунальные услуги. Проблема в том, что трудно понять, сколько из них было от отопления, а сколько от нашей электрической сушилки.А загрузка в электросушилке в зависимости от цикла стоит где-то 30-60 центов. Это большие деньги, если у вас есть дом из пяти человек, двое из которых регулярно работают, один работает неполный рабочий день в строительстве, а двое из них живут вместе с собаками, которые сбрасывают на буквально все . Однако достаточно сказать, что большая часть этого счета связана с отоплением.
Окружающий воздух вокруг котла теперь составляет около 65 градусов вместо 80 градусов. Это предполагает, основываясь на некоторой математической выкладке, что мы, вероятно, повысили эффективность каждого цикла котла на несколько процентных пунктов.Я отчитаюсь, чтобы посмотреть, как мы переживем зиму. А пока приступайте к проекту изоляции труб! Это отличное использование маски для лица, не связанное с COVID!
Слева: труба с оторванной старой трубной оберткой. В центре: Понятия не имею, что это за материал, но он, по-видимому, довольно хорошо изолирует, снижая температуру со 180 ° F до 80 ° F. Эй, может быть, асбест! Справа: это выход из теплообменника. Я не изолировал его (пока), потому что он действительно немного протекает.
Превосходный изоляционный материал для котлов Inspiring Collections
Купите выдающееся. изоляционный материал котла на сайте Alibaba.com и убедитесь в его неоспоримой производительности. Хотя выбирая правильный. изоляционный материал котла для ваших нужд может быть сложным процессом, это относительно легко, если вы точно понимаете свои потребности и спецификации. С широким выбором. Утеплитель котла на сайте вы найдете в соответствии с вашим бюджетом и функциональными требованиями.
Изготовлен из прочных материалов. Изоляционный материал для котлов отличается высокой прочностью и долговечностью. Эти. Изоляционный материал для котлов также включает в себя новейшие технологии и инновации для непревзойденной эффективности изоляции. Они просты в установке и обслуживании. Файл. Изоляционный материал для котлов соответствует стандартам качества, потому что его продают надежные поставщики, которые давно и стабильно поставляют первоклассную продукцию.Изоляционный материал котла
на Alibaba.com учитывает проблемы, связанные с влажностью и влажностью. Они обладают высокой устойчивостью к влаге, поэтому их изоляционная способность не нарушается. Хотя. Изоляционный материал котла потребляет значительное количество энергии в процессе своего производства, экономия энергии за счет изоляции значительно выше. Файл. Изоляционный материал для котлов характеризуется очень низкими показателями теплопроводности, что делает их лучшим выбором.Следовательно, они необходимы меньшей глубины и толщины для достижения требуемой тепловой защиты.
Воспользуйтесь этими функциями сегодня по доступной цене на Alibaba.com. Просмотрите сайт и откройте для себя неотразимое. изоляционный материал котла предлагает и довольствуется наиболее логичным в соответствии с вашими потребностями.

Утепление котлов: Схема отопления от твердотопливного котла

Теплоизоляция котла

Газовые котлы, отопление и утепление

Чем и как утеплить трубу котла своими руками ⋆ Прорабофф.рф

Нужно ли утеплять дымоход газового котла?

Чем утеплить трубу от газового котла

Как утеплить трубу газового котла своими руками

Как утеплить стальную трубу газового котла

Как утеплить кирпичную трубу газового котла

Как утеплить трубу газового котла на улице

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ ШАХТНОГО ТИПА В УТЕПЛЕНИЕ «VULKAN MINI» 7 КВТ (ВУЛКАН МИНИ)

Как утеплить коаксиальную трубу газового котла

Утепление вытяжной трубы газового котла: обзор материалов

Конструкция дымохода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

Виды отводных газовых дымоходов

Из нержавейки

Асбестовые

Керамические

Коаксиальная отводная система

Зачем нужно утеплять дымоходные трубы котла

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Стекловата

Минеральная вата

Утепление вытяжной трубы газового котла

Утепление металлических дымоходных труб

Как утеплить кирпичную трубу газового котла

Как утеплить трубу газового котла своими руками

Как изолировать металлическую дымоходную трубу | Руководства по дому

Как изолировать резервуар для горячей воды и трубы

Зачем нужно изолировать бак и трубы с горячей водой?

Сколько стоит изоляция?

Сколько я могу сэкономить, изолировав резервуар для воды и трубы?

Какой материал используется для утепления?

Как изолировать резервуар для горячей воды

Добавление пенопласта к трубам

Больше способов экономии энергии

Изолированная газовая труба – кислород не включен Wiki

Замена труб центрального отопления для комбинированного котла

Что такое газовые трубы?

Зачем комбинированным котлам газовые трубы большего размера?

Должны ли комбинированные котлы иметь трубу 15 мм или 22 мм для центрального отопления?

Размеры газовой трубы Worcester Bosch

Размер газовой трубы котла Vaillant

Что включает в себя замена трубопроводов?

Сколько стоят заменяющие трубы подачи газа?

варианты экономии газа, утепление кровли

Расчет расхода газа

Варианты экономии газа

Утепление стен

Утепление кровли

Замена окон

Читайте также:

Как работает газовый котел – ремонт и конструкция, как устроен

Конструкция газового котла — основные блоки

Основные виды газовых котлов, которые наиболее широко применяются в частных домах

Как работает

Обычные ошибки (поломки) газового котла и несложный ремонт

ROCKWOOL Техническая изоляция – Котлы

Назначение изоляции

Продукция

Изоляция | CleanBoiler.org

Операция

Тип изоляции

Производители

Изоляция для промышленных паровых котлов | Важность и требования | Thermodyne

Что такое изоляция парового котла?

Услуги по изоляции котла в Индии

(PDF) Изоляция котла для экономии энергии

Выбор правильного изоляционного волокна для рынка бытовых котлов

Советы по использованию энергии своими руками: изоляция трубы котла

в Steam или не в Steam? Котлы 101

Пар против горячей воды

Список материалов

Неподходящие материалы

Безопасность прежде всего!

Защита кожи

И экономия, конечно, после этого

Превосходный изоляционный материал для котлов Inspiring Collections

Добавить комментарий Отменить ответ
