устройство кровли и основные кровельные материалы четко регламентированы
Развитие строительных технологий внутри страны вместе с заимствованием множества заграничных способов строительства и материалов повлекли необходимость создания новых СНиП: устройство кровли согласно старым нормам и стандартам перестало отвечать имеющимся в арсенале строителей материальным и конструкционным ресурсам. Все чаще стали применять сложные конструкции с множеством ендов и разжелобков, слуховых окон и скатов. Такие кровли стало проще строить благодаря широкому выбору новых кровельных материалов, утеплителей и систем паро- и гидроизоляции, характеристики которых значительно расширили конструктивные и архитектурные горизонты. Для согласования всех технических вопросов, мер безопасности, предупреждения пожаров и других чрезвычайных ситуаций понадобился актуализированный СНиП: Кровли — действующий для всех новых технологий и материалов.
Независимо от того, какой СНиП кровли — новый или старый — применяется для стандартизации технических требований, есть общие правила, знание которых необходимо любому строителю.

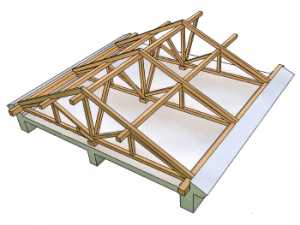

Геометрия стропильной системы ↑
Скаты должны быть прямоугольными. Для вальмовых крыш — иметь форму равнобедренных трапеций и треугольников.
Это требование продиктовано геометрией штучных кровельных материалов. Их форма всегда прямоугольна, и в случае перекоса скатов в сторону ромбовидных очертаний будут неизбежно оставаться незакрытые участки, которые придется дополнительно покрывать отдельными частями. Это приводит к перерасходам материала и увеличению сроков проведения работ.
Равнобедренные формы скатов вальмовых крыш значительно упрощают расчет и нарезку кровельных покрытий, так как в этом случае ее можно производить по одному или двум шаблонам. Одинаковые углы, например, позволяют использовать разрезанный по диагонали лист шифера на противоположных сторонах, а в случае перекоса приходится вырезать все части индивидуально, что ведет к лишним расходам и затягиванию сроков строительства.
Скаты вальмовых крыш должны иметь форму равнобедренных треугольников и трапеций
Но самое главное — правильная форма скатов многократно повышает надежность кровли и позволяет избежать протечек. Кроме того, такая форма гораздо приятнее воспринимается визуально.
Окончательная форма скатов определяется обрешеткой, размеры которой вычисляют в зависимости от используемого кровельного материала, всех перехлестов и накладок. Затем полученное значение отмеряют по коньку, от крайних точек проводят прямые углы и по этим линиям отпиливают концы досок обрешетки.
Длина кобылок, обеспечивающих карнизный свес, рассчитывается тем же способом. Вынос обрешетки за стены следует делать с небольшим запасом, а при расчете карниза стоит помнить о свободном свесе кровельного материала на 2 – 10 см для защиты нижней доски обрешетки от капель, срываемых ветром.
Карнизный свес и вынос обрешетки делают с запасом

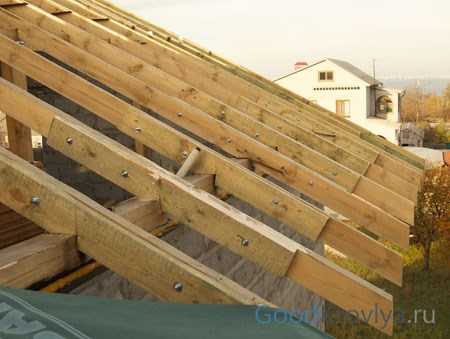

Расположение мауэрлата и лежней ↑
Кровли должны строиться на горизонтальной системе мауэрлат/лежень. Чтобы добиться соответствия этому требованию, необходимо сперва замерить диагонали и расположение верхней плоскости коробки относительно горизонтали.
Часто бывает, что в результате несогласованной работы каменщиков высота стен на противоположных углах имеет различные значения. При этом оба строителя могут быть высококлассными мастерами, просто один делает шов на миллиметр толще другого. Также может оказаться, что диагонали не точно совпадают, следовательно, коробка имеет форму ромба.
При монтаже стропильной системы все эти погрешности необходимо нивелировать. Для этого можно соорудить армопояс на верхнем ряду стен, это позволит выровнять их в горизонтальной плоскости и дополнительно укрепить коробку дома.

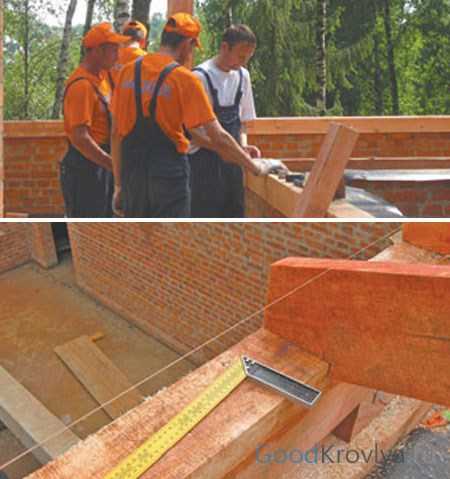

Мауэрлат делают максимально горизонтальным
Мауэрлат должен лежать в строго горизонтальной плоскости. Для контроля этого параметра используют водный уровень, который представляет собой прозрачный шланг, наполненный водой. По принципу сообщающихся сосудов можно добиться соответствия всех точек мауэрлата горизонтали.
Также необходимо добиться точного соответствия диагоналей и прямых углов. Центральный лежень должен находиться на одинаковом расстоянии от боковых балок мауэрлата. Торцы лежня должны иметь одинаковое расстояние до углов мауэрлатной коробки и до ближайшей перпендикулярной ему балки с обеих сторон.
На заметку: «Для контроля прямых углов можно использовать т.н. «египетский треугольник» — фигуру из трех сторон, соотношение длин которой равно 3 : 4 : 5. Это простейший способ построения прямого угла в соответствии с теоремой Пифагора».
Египетский треугольник легко сделать из подручных материалов с помощью рулетки
Лежень также должен лежать в строго горизонтальной плоскости, его высота может быть выше или ниже балок мауэрлата, это не важно. Правильное взаимное расположение основы позволит впоследствии построить геометрически четкую и соответствующую расчетам крышу.
Примыкания и разжелобки ↑
При монтаже сложной кровли СНиП требует сооружать все ендовы, разжелобки, примыкания кровли к трубам и вентиляционным выводам, примыкания слуховых окон к кровле в соответствии с правилом: все эти места следует перед нанесением основного кровельного материала покрыть оцинкованной кровельной сталью по сплошной обрешетке.
Заготовки для воротников дымоходов и вентиляций делаются заранее и собираются внахлест из двух частей одновременно с монтажом основной кровли. То же касается устройства разделок около слуховых окон.

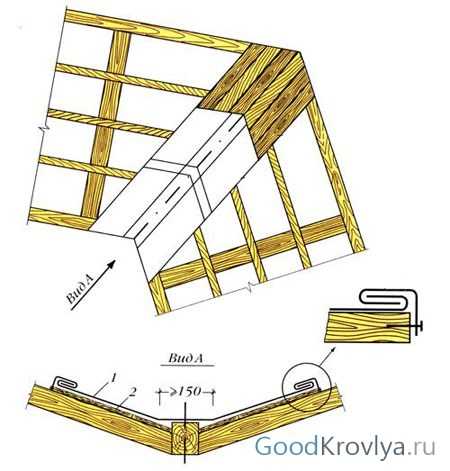

Покрытие ендов или разжелобок оцинкованной кровельной сталью
Ендова покрывается листом оцинкованной кровельной стали с кляммерами, ширина желоба составляет 150 мм.
Водосток монтируется с использованием Т-образных костылей, а водосборный желоб крепится специальными крюками.
Все перечисленные листы и элементы монтируются на сплошную обрешетку. Водосборные желоба направляют поток в водосточные трубы, которые распределяют стекающую жидкость в ливневую канализацию.
Бруски обрешетки ↑
Если лист кровельного материала перекрывает несколько брусков, то нижний их ряд должен иметь высоту, меньшую на толщину кровельного материала. Иначе карниз будет задран вверх, и листы будут лежать неровно.
Это вызвано тем, что при перехлесте материала каждый следующий лист будет лежать на нижней балке, к высоте которой прибавится ширина предыдущего листа, т.е. остальные балки обрешетки должны быть больше в сечении на эту величину.

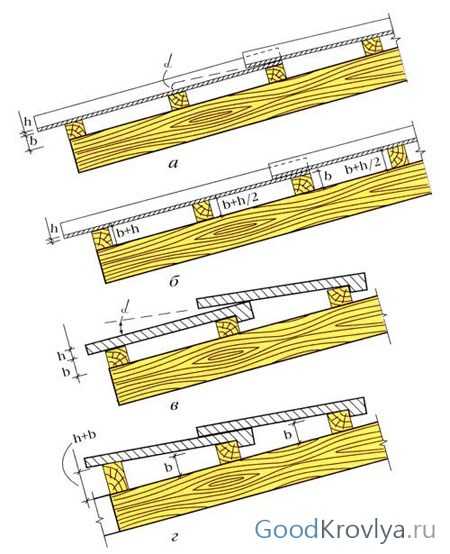

Высота бруса обрешетки должна учитывать ширину кровельного материала
Порядок укладки ↑
Все крыши покрываются снизу вверх, чтобы поток дождевой воды перетекал места перехлестов. Также следует учитывать розу ветров, согласно которой некоторые материалы следует укладывать либо справа налево, либо наоборот. Это касается, например, шиферных покрытий. Согласно СНиП кровли из профнастила также следует укладывать с учетом преобладающего в регионе ветра, особенно если имеется вероятность ураганных порывов.
Большинство современных кровельных материалов поставляются в комплекте с крепежными элементами, коньковыми деталями, карнизами и т.д. Также могут поставляться воротники к трубам и разделки к слуховым окнам. Часто в материалах даже имеются отверстия под гвозди. Строитель только собирает кровельное покрытие наподобие конструктора, детали которого подогнаны и приспособлены друг к другу. Гвозди следует забивать с использованием резиновых шайб-прокладок.

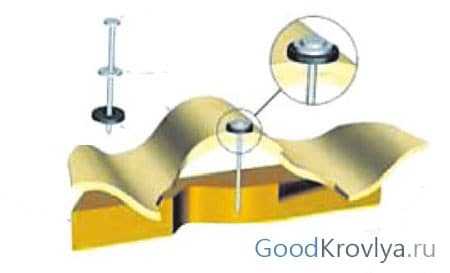

Гвозди следует использовать с резиновыми шайбами

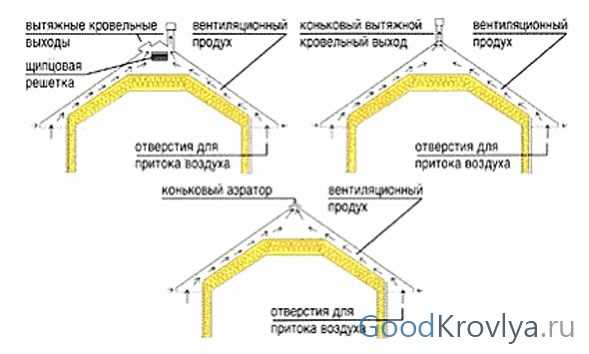

Вентиляция ↑
Теплые крыши должны иметь вентиляционный зазор между покрытием и слоем утеплителя, если используется минеральная вата или другой гигроскопичный материал. Просвет канала должен быть не менее 40 мм высотой и сообщаться с воздухом на карнизном участке и коньке. Также необходимо использовать диффузно-гидроизоляционную пленку и ветровой барьер.
Если чердак холодный — СНиП крыши требует обеспечить достаточную вентиляцию чердачного помещения. Это необходимо, чтобы не происходило образование конденсата со стороны холодной поверхности. Для этого в кровле сооружают слуховые окна и различные вытяжные патрубки, причем суммарная площадь этих элементов должна быть не менее 1/300 площади кровли.
Кровля должна иметь зазор для вентиляции
Заграждения ↑
Согласно нормативам СНиП крыши, высота карниза которых превышает 10 метров при наклоне скатов до 12 % включительно, а также кровли с высотой карниза, большей 7-ми метров и уклоне свыше 12 % — должны иметь ограждающие конструкции согласно ГОСТ 25772.
Это необходимо для обеспечения безопасности при эвакуации и ремонтных работах. Заграждения должны проходить обязательные испытания каждые 5 лет.
На эксплуатируемых плоских кровлях заграждения предусмотрены независимо от их высоты.
На кровлях с неорганизованным водостоком, а также со стороны движения прохожих необходим монтаж снегозадерживающих конструкций. Эти устройства должны крепиться к прогонам, обрешетке или другим несущим элементам кровли.

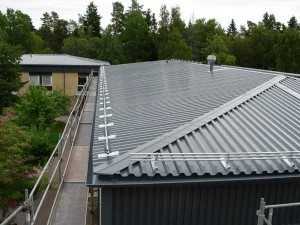

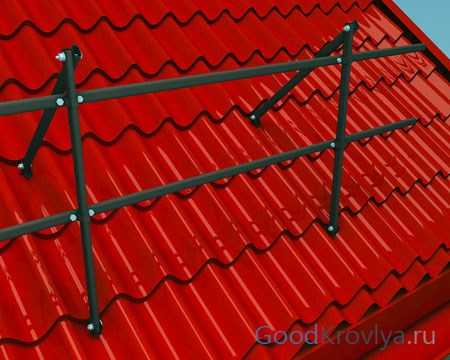

Кровля должна иметь заградительные конструкции
Мягкая кровля ↑
Мягкие кровли очень удобны и просты в монтаже, особенно на крышах со сложной геометрией. Работы можно производить в любое время года. По способу монтажа они могут быть наплавляемыми или присоединяться с помощью клеев и мастик.
Наплавляемые покрытия предусматривают сплошное и частичное наплавление. В первом случае покрытие максимально прочно держится и хорошо противостоит сползанию, однако работа по монтажу сложнее и требует мер безопасности. Частичное наплавление позволяет ускорить процесс, при этом полотнище приклеивается достаточно качественно, без образования пузырей. Однако в случае протечки затруднен поиск дефектов.
Следует помнить, что при использовании наплавляемых покрытий недопустимо утеплять крышу пенополистиролом, пенопластом или другими горючими и легкоплавкими материалами.
Наплавление производят газовой горелкой
Сегодня множество мягких покрытий уже имеет слой клея, что весьма удобно. Мягкие кровли наносят на сплошную обрешетку независимо от способа крепления. Использование клеев и мастик предъявляет некоторые требования к теплоизоляции: она должна быть стойкой к растворителям, бензину, ацетону и другим химикатам, способным реагировать с органическими соединениями.
Также существуют методы тепловой сварки и механического крепления мягкой кровли. Для таких работ необходим опыт и профессионализм, иначе положенная на плохое основание или некачественно закрепленная кровля начнет отслаиваться и протекать.
Металлочерепица ↑
Представляет собой стальной катаный лист в форме полосы, которой с помощью пресса придается профиль, имитирующий натуральную черепицу. Затем сталь покрывается слоем цинка, после чего материал покрывается полимерным красящим составом.

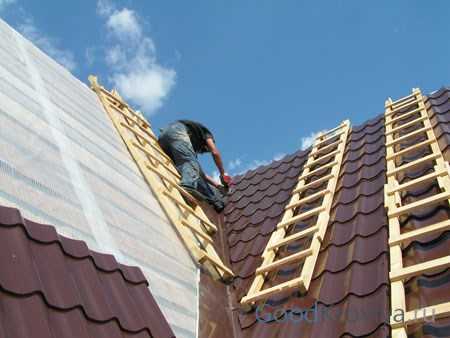

Процесс монтажа металлочерепицы
Нанесение полимера происходит при помощи электростатического поля, которое притягивает и равномерно распределяет на поверхности частички красящего порошка. Далее покрытие полимеризуется в специальной печи и образует монолитный герметичный защитный слой.
Комплект для кровли поставляется с крепежными саморезами, коньковыми и карнизными деталями, водостоками и т.д. Этот материал может сочетаться с различными утеплителями, однако требует хорошей гидроизоляции и ветрозащиты.

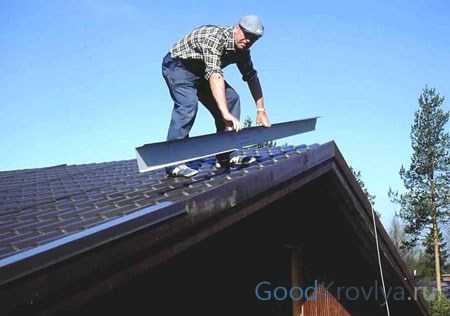

Дополнительные детали часто поставляются в комплекте
Шифер и профнастил ↑
Самый распространенный и традиционный для России материал. Это связано с его дешевизной, простотой монтажа и долговечностью. Однако следует иметь в виду, что в странах ЕС, США и Канаде шифер запрещен из-за его канцерогенности.
Не требует сплошной обрешетки, монтируется гвоздями с резиновой шайбой. Укладывается волна в волну, что весьма удобно и не требует особых навыков.
Профнастил соединяется замками, что также просто и удобно и не вызывает затруднений. Правда, металлическая кровля сильнее шумит при дожде, но если положить хороший слой утеплителя, то он вместе с ветробарьером, гидро- и пароизоляцией значительно ослабит шум.

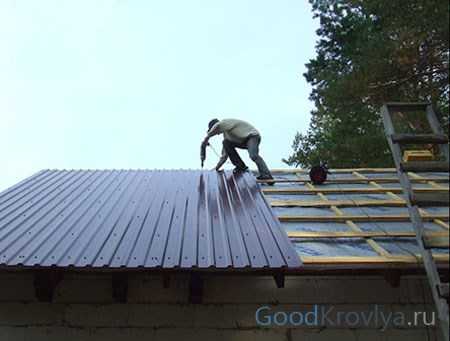

Профнастил монтируют на редкую обрешетку
Существует достаточно много других материалов, перечислять которые можно долго. Важно помнить одно: крыша должна проектироваться как единая система, от стропил до кровельного пирога. Выбор того или иного покрытия должен производить инженер и в соответствии с ним вести расчет всей конструкции. Эту работу следует доверять только опытным специалистам, которые разбираются в современных технологиях и способны правильно выбрать тип кровли, материал покрытия, тепло- и гидроизоляцию. Не стоит экономить, жадный платит дважды.
goodkrovlya.com
кровли из профнастила, минимальный уклон, кровельный пирог
Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Материал, из которого будет состоять кровельное покрытие жилого дома или промышленного объекта, зависит от ваших пожеланий и финансовых возможностей, а также от типа крыши. Его долговечность на крыше будет зависеть от качества монтажа, нормы проведения которого приведены в СНИП кровли из профнастила. Из этой статьи вы сможете узнать основные моменты устройства крыши профнастилом, основанием к осуществлению которых являются общие нормативные требования.
Характеристика материала
Как вы догадались, речь пойдет о кровле из профнастила. Поэтому уделим немного внимания характеристике этого строительного материала. Профнастил получают из оцинкованного листа способом холодной прокатки.
Профиль в виде волны или трапеции с двух сторон покрывается антикоррозийным, стойким покрытием, которое различается по технологии нанесения и цвету.
Профнастил имеет несколько категорий назначения:
- кровельный материал;
- стеновые элементы;
- несущие конструкции.

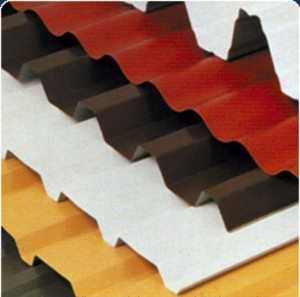

Профнастил
Каждая категория отличается высотой гофры (ребро жесткости), толщиной металла, обозначением.
Профнастил с обозначением С применяется как стеновой материал, Н – кровельный, НС – возможно использование, как в стеновом, так и в кровельном исполнении. Кроме этого профилированные листы могут выпускаться с различной толщиной металла, но одинаковой высотой. Длина профиля может составлять от 0,5 до 12 м.
Внимание. Для устройства кровли в большинстве случаев используется материал, высота профиля которого выше 35 мм. А на кровлях с небольшой длиной ската применяют профиль с высотой волны 21 мм и обозначением Н, НС.
Использование кровельного материала
Использование профилированных листов с высотой гофры 44 смдля монтажа крыши обусловлено – кровли из профнастила СНИП, положения которых предусматривают применение в качестве кровельного настила стальных профилей с алюминиевым или цинковым покрытием, имеющим дополнительное покрытие на полимерной основе.
Полимерное покрытие выступает в качестве защитного и декоративного слоя.
Основанием под профнастил могут служить:
- металлические прогоны;
- деревянные бруски.
Фасонные элементы
Согласно строительным правилам, их несущая способность определяется из расчета нагрузки на крышу основного материала и силы ветра конкретной климатической зоны.
Предусмотрено наличие фартуков, изготовленных из оцинкованных металлических листов с полимерным покрытием для примыкания профилированного листа кровли к стене.
Фасонные кровельные элементы для отделки пропусков кровли из профнастила имеют гребенку, подобную виду поперечного сечения профиля.
Кроме фасонных элементов (конька, карниза, сточного желоба) используются при обустройстве крыши кровельные аксессуары:
- снеговые барьеры;
- заглушки;
- уплотнители конька и прочее.
В точке устройства желобов монтируется сплошное основание. Его толщина аналогична толщине обрешетки.
Профилированные листы могут использоваться в таком качестве:
- штучный кровельный лист для холодной (не утепленной) кровли;
- лист в составе утепленного покрытия, выполненного путем сборки нескольких слоев.
Конструктивные решения
Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.
Нахлест в одну волну
Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.
На крышах с маленьким уклоном поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.
От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.
Уклон кровли
Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила не менее 8 градусов, а для жилых зданий – от 10 градусов.
Стык профнастила по длине осуществляется внахлест в зависимости от уклона:
- при угле 15-30 градусов – нахлест 200 мм;
- 30 градусов и более –150 мм;
- менее 15 градусов – нахлест на две волны с герметизацией стыков.
Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.
Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.
Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.
Устройство обрешетки
Для профилированных листов устройство обрешетки выполняется таким образом:
- Каркас обрешетки крепится на стропильную систему;
- Для изготовления берутся бруски 50х50 мм;
- Шаг обрешетки может быть сплошным или иметь определенный разряд.
Устройство обрешетки
Согласно СНИП, для крыши с уклоном 20 градусов шаг составляет 20-40 см, а минимальная толщина планок равна30 мм. Планки обрешетки, которые размещаются вдоль карниза должны быть толще основных.
Внимание. На крышах в точках вывода дымовых или вентилируемых труб необходимо устройство дополнительной обрешетки.
Монтаж материалов
Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:
- основное покрытие;
- утеплитель;
- изолирующие мембраны.
Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.
Конструктивно грамотно собранный «пирог» исключает следующие явления:
- потери тепла;
- промочи;
- образование конденсата;
- образование наледи.
К основным строительным правилам устройства кровли относится ее эффективная теплоизоляция, которая:
- к минимуму сводит потери тепла через крышу;
- препятствует поверхностной конденсации.
Установка утеплителя выполняется между стропилами. Согласно СНИП, для препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.
Уплотнитель выполняет такие функции:
- останавливает нагревания пространства кровли;
- звукоизолирует помещение.
По нормам СНИП толщина утеплителя для нашей местности составляет 250 мм.
Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.
Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.
Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.
При укладке соблюдаются такие требования:
- укладываются на стропила, расстояние между которыми не более1,2 м;
- провисание пленки по высоте не должно превышать2 см.
Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.
Утепление покрытия
При устройстве утепленных покрытий для снижения влияния тепла и холода в качестве прогона используется термопрофили, а между профнастилом и прогоном предусматривается устройство прокладок толщиной10 ммиз бакилизированной фанеры, окрашенной хлорвиниловой эмалью.
Для крыши из профнастила своими руками с теплоизоляционным материалом, относящимся к 1-4 группе горючести, предусматривается заполнять гофры настила материалами негорючих групп на длину25 смв местах стыка покрытия и стен, а также по сторонам конька.
Монтаж профлиста на крышу предусматривается соблюдение описанных в статье строительных требований и правил. Только точное исполнение позволит добиться, чтобы конструкция кровли была надежной и приносила комфорт всем людям, проживающим в доме. Итак, будем надеяться, что как накрыть крышу профнастилом, вы теперь точно знаете
krovlyakryshi.ru
Крыша: устройство по СНиП
Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Крыша – это самый верхний конструктивный элемент зданий, служащий для их защиты от атмосферных осадков. Еще одна основная функция крыш – теплоизоляция сооружения, т.е. сохранение в нем тепла и защита от перегревания.
Общие понятия
К промышленным объектам либо бесчердачным конструкциям (называемым еще совмещенными), то есть элементам, которые являются одновременно и перекрытием, зачастую применяется термин «покрытие».
Если говорить более обще, к основным типам покрытий принадлежат большепролетные плоские, бесчердачные, а также — пространственные конструкции.
Крыша предварительно должна рассчитываться на восприятие нагрузок, возникающих при ее эксплуатации. Постоянных — от своей собственной массы, а также временных – веса снегового покрова и давления ветра.
Облицовка крыш, которая подвергается воздействию внешней среды, называется кровля. Она должна иметь свойства водонепроницаемости и влагоустойчивости, не бояться химически агрессивных веществ, ультрафиолетового излучения солнца и перепадов температур.
Главные желаемые достоинства кровли – это долговечность, лёгкость, эстетичный внешний вид, экономичность при монтаже и эксплуатации.
Конструкция крыши и подбор материала для кровли определяются при проектировании, и зависят от дизайна постройки и технологии обустройства кровли.
Плоские покрытия

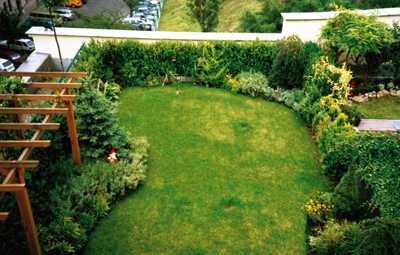

Плоская «зеленая» крыша
Такая конструкция обычно обладает небольшим уклоном, чтоб с кровли беспрепятственно стекала дождевая и талая вода, который не превышает 5º. Подобные покрытия, как правило, не имеют чердака.
Плоская крыша может быть террасной (эксплуатируемой) и неэксплуатируемой.
Первый тип используется для создания летних кафе, детских площадок, открытых бассейнов и кинотеатров, спортивных и вертолетных площадок и пр.
Также свободное пространство таких покрытий можно засаживать растительностью, разбивать на них зимние сады и оранжереи. Такие конструкции называют «зелеными крышами».
В отличие от кровель, имеющих скаты, на плоских аналогах почти не используются в качестве облицовки листовые и штучные материалы. Там нужны рулонные полотнища, образующие сплошной ковер: битумные, полимерно-битумные и полимерные финишные покрытия, а также различные мастики.
Обратите внимание! Такой ковер должен обладать эластичностью в такой мере, чтоб без проблем воспринимать механические и температурные деформации основания. Как таковое, можно использовать несущие плиты, сплошной деревянный настил, стяжку, поверхность теплоизоляции.
Чердачные (скатные) конструкции
Скатные крыши
Наиболее распространены в бытовом строительстве различные типы наклонных, т.е. скатных крыш.
Их конструкция состоит из наклонных плоскостей, которые и называются скатами, основа их — стропила-подпоры и обрешётка. Низ стропильных ног опирается обычно на брусья-мауэрлат, которые перераспределяют нагрузки от всей системы.
Мауэрлат монтируется на верхней внутренней кромке внешних стен. Пересечение скатов создает наклонные вертикальные и горизонтальные ребра. Верхнее горизонтальное ребро, к которому крепятся верхние части стропил, называется коньком.
Пересечения скатов, создающие входящие углы, образуют разжелобки и ендовы. Концы кровли, выступающие горизонтально за внешние стены строений, носят название карнизных свесов. Располагаемые наклонно — фронтонных свесов. Также крыша имеет карнизы, фронтоны и слуховые окна.
Современные скатные кровли являются сложными конструкциями, состоящими из множества элементов: ветрового барьера, паро- и гидроизоляционных пленок, теплоизоляции, внешней облицовки.
Стоит учитывать, что правильно обустроенная кровля должна также обеспечивать хорошую вентиляцию меж стропильной системой и финишным покрытием.
Формы чердачных крыш
Наклонные кровли различаются по конфигурации и числу скатов.
У односкатных крыш их несущая конструкция, состоящая из системы стропил, опирается на внешние несущие стены, которые имеют разную высоту. Они чаще всего используются при сооружении террас, веранд, складов и хозяйственных построек.
Двускатная (щипцовая) крыша – это наиболее традиционная и распространенная конструкция. Ее основой может служить либо висячая стропильная ферма, либо наслонные стропила.
К вариациям этого типа относятся системы, имеющие равномерный или неравномерный наклон скатов либо размер карнизных свесов.
У шатровых крыш все четыре ската имеют вид равнобедренных треугольников и сходятся наверху в одной точке. Определяющий момент при этом – их симметричность. Используются для построек, имеющих форму квадрата либо равностороннего многоугольника.
Вальмовая четырехскатная крыша имеет два ската, представляющие собой трапеции, остальные два, на торцах — треугольные (это и есть вальмы). Разновидности такой конструкции – полувальмовая, а также датская, смесь двускатной и вальмовой крыш.
У полувальмовых кровель торцевые скаты срезаны и обладают по линии наклона меньшей длиной, чем фасадные скаты. Используются обычно в тех регионах, где сильные ветровые нагрузки и необходима защита фронтонов от них.
Многощипцовые конструкции обустраиваются на зданиях, обладающих в плане сложной многоугольной конфигурацией. Они имеют большее число внутренних углов (ендов), а также ребер (выступающих углов, образуемых пересечением скатов).
Коническая либо купольная крыша используется для строений, имеющих в плане форму круга.

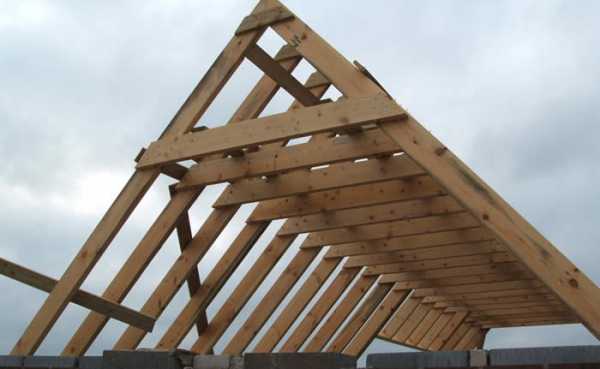

Стропильная система
Стропильная система двускатной крыши
Стропила являются несущей системой скатных кровель. Состоят они из стропильных ног, располагаемых наклонно, вертикально размещаемых стоек и наклонно монтируемых подкосов. По мере необходимости могут снизу связываться подстропильными горизонтальными балками. Стропильные системы делятся на висячие и наслонные.
Когда обустраивается крыша, наслонная конструкция опирается концами на стены и перегородки постройки, а серединой, если пролет больше 4.5м, на дополнительные опоры.
Обустройство промежуточной балки дает возможность увеличить ширину, которую перекрывают стропила до 12м, двух же опор — до 15м.
Висячие стропила упираются концами лишь на стены. Эта система выбирается, если расстояние меж внешними стенами не больше 6.5м.
Стропила крепятся:
- В деревянных бревенчатых и брусчатых строениях на верхние их венцы;
- В каркасных зданиях — на верхнюю обвязку;
- В кирпичных, блочных, каменных постройках — на мауэрлат, имеющий толщину в 14/16см.
Опорный брус может монтироваться по всей длине дома либо подкладываться, лишь под стропильную ногу.
Обратите внимание! Когда ноги в сечении обладают небольшой шириной, они с течением времени провисают. Чтоб предотвратить это, нужно делать особую решетку, включающую в себя стойку, подкосы и ригель. Для этого используются доски, имеющие сечение 15×2.5 см.
Для фиксации стропильных ног используется затяжка, которая связывает их нижние стороны. Если конец стропила будет скользить по затяжке, он в состоянии разрушить ее.
Чтоб этого не произошло, когда делается крыша, надо врезать ногу в затяжку шипом, зубом либо одновременно ими обоими. Помимо этого, рекомендуется стропила ставить на расстоянии около 30/40 см от края.
Российские строительные нормы
Нормы и правила, касающиеся возведения кровельных конструкций прописаны во множестве документов. Часть из них морально устарела, однако, пока не отменена.
Проектирование следует вести с учётом указаний и ограничений действующих норм:
- СП №17.13330.2011: «Кровли»;
- СНиП №2.08.02-89: «Общественные здания и сооружения»;
- СНиП №2.09.04-87 «Административные и бытовые здания»;
- СНиП №31-03-2001: «Производственные здания»;
- СНиП №II-3-79: «Строительная теплотехника»;
- СНиП №3.04.01-87: «Изоляционные и отделочные покрытия»;
- СНиП №21-01-97: «Пожарная безопасность зданий и сооружений»;
- СП №31-116-2006 «Проектирование и обустройство кровель из листового металла»
И, наконец, один из главных документов, по которому должна проектироваться крыша: СНиП №2.08.01-89: «Жилые здания».
krovlyakryshi.ru
