Толщина утеплителя для крыши: требования, количество, расчет материалов
Утепление крыши является важным этапом в теплоизоляции всего дома. Через нее может уходить большое количество тепла, а атмосферные осадки могут увеличивать влажность и вызывать образование плесени. Чтобы избежать негативных последствий, делают утепление крыши и кровли. Для этого необходимо заранее подобрать материал и рассчитать толщину утепления.
Содержание
- Как рассчитать количество материала
- Пример расчета количества минеральной ваты для двускатной крыши
- Подбор утеплителя
- Основные требования
- Параметры, влияющие на толщину утеплителя
- Расчет толщины
- Определение толщины при утеплении мансарды
- Утепление потолков с холодной крышей
- Расчет с помощью онлайн калькуляторов
- Этапы утепления внутренней части крыши
Как рассчитать количество материала
Теплый воздух поднимается вверх, поэтому крыша должна задерживать большую его часть — утеплитель должен быть толщеТеплоизоляция крыши повышает комфорт и микроклимат в помещении. Также утепление улучшает термическое сопротивление конструкции, уменьшает тепловые потери. Теплоизоляция не нагревает строение, а лишь сохраняет тепло внутри дома. Поэтому важно рассчитать, сколько слоев утеплителя нужно для крыши, какая ширина нужна и какой купить материал.
Все расчетные работы проводятся еще на этапе проектирования. Нужно учесть индивидуальные особенности строения, климатические условия, характеристики теплоизолятора и назначение комнат. Заранее производятся расчеты с учетом типа крыши и ее размеров.
Укладка кровельного теплоизолятора производится на стропила. Нужно просчитать, сколько плит будет размещено вдоль и поперек ската крыши. Для этого необходимо учесть расстояние между стропилами, количество шагов и длину ската.
Пример расчета количества минеральной ваты для двускатной крыши
Крыша симметрична, количество стропил равно 7, расстояние равно 60 см, длина ската 5 м. Для укладки выбраны плиты размерами 1,17×61×25 см. Можно взять и рулонную минвату.
В первую очередь определяется количество плит, которые будут уложены в ряд. Для этого длина ската (5 м) делится на 1,17 и в результате получается 4,27 шт. Это значение умножается на шаг (7) и в итоге получается 29,89 плит на один скат и 59,78 на всю симметричную крышу. Полученный результат округляется в большую сторону и добавляется запас в 15-20%. В итоге на всю крышу потребуется около 70 плит.
Подбор утеплителя
Стекловата — самый экономичный вид утеплителяВыбор материала зависит от требований к утеплению и доступности. Нужно учесть стоимость самого теплоизолятора, его перевозки и монтажа. Также изоляция не должна иметь большой вес, чтобы не создавать излишнюю нагрузку на лаги.
Популярным утеплителем для крыши является экструдированный полистирол. Он имеет хорошие показатели теплопроводности, благодаря чему для качественной теплоизоляции достаточно нанесения тонкого слоя. Пенополистирол имеет небольшой вес, его легко монтировать и крепить к поверхности крыши. Он имеет более высокую цену, чем другие материалы, но стоимость установки, перевозки, а также срок службы окупают ее.
К самым экономичным материалам относится стекловата. Технологии ее производства усовершенствованы, поэтому она имеет улучшенные характеристики и свойства. Стекловата не подвержена горению и не выделяет вредных веществ. Имеет низкую теплопроводность, хорошо пропускает пар.
Минвата получается из минеральных волокон. Это стандартный утеплитель, который укладывается плитами. Его основным преимуществом является способность удерживать высокие температуры в течение длительного времени. Часто используется для теплоизоляции кровли бани.
Пенополиуретан наносится путем напыления. Для внутреннего утепления используется мягкий способ, для внешнего жесткий. Монтажом такого изолятора могут заниматься только профессионалы со специальным оборудованием. К плюсам относятся экономичность расхода и возможность нанесения на сложные конструкции.
Основные требования
Каменная вата имеет высокие показатели паропроницаемостиТеплоизоляция для крыши должна удовлетворять следующим параметрам:
- Высокая степень противопожарной безопасности.
Материал не должен подвергаться горению.
- Звукоизоляция. Утеплитель должен дополнительно защищать помещение от внешних шумов.
- Паропроницаемость. Позволяет создать оптимальный микроклимат.
- Соответствие нормам ГОСТ и СНиП, а также экологической и санитарной безопасности.
- Прочность и долговечность.
- Устойчивость к деформации.
- Отсутствие усадки.
- Небольшой вес.
Рекомендуется брать утеплитель толщиной около 250-300 мм для мансардной крыши. Создаются двойные и тройные слои, позволяющие удалить мостики холода на стыках плит.
Параметры, влияющие на толщину утеплителя
Слой фольги на минеральной вате снижает теплопотери обратным отражением теплого воздухаОсновными критериями, которые определяют толщину теплоизоляции, являются особенности материала и крыши. Расчеты проводятся на этапе проектирования и учитывают следующее:
- Удельная теплопроводность. Чем она ниже, тем более тонкий теплоизолятор потребуется.
- Климатические условия местности.
- Конструкция кровли и крыши. На многоскатных крышах не используются объемные материалы.
- Вес самого утеплителя. Чем он тяжелее, тем более мощные стропила нужны для его удержания.
Правильный подбор материала уменьшает затраты на отопление и позволяет создать комфортные условия в доме.
Расчет толщины
Посчитать необходимую толщину можно по следующей формуле:
αут=(R0прив-0,16)·λут
В ней символом αут обозначается толщина изолятора в метрах, R0прив. – приведенное сопротивление теплопередаче, λут – коэффициент теплопроводности.
Определение толщины при утеплении мансарды
Для горизонтальных перекрытий и скатов крыши слой утеплителя берут большеПомещение под крышей может использоваться как жилое или нежилое. Для нежилого чердака достаточно утеплить лишь покрытие, отделяющее потолок дома от самого помещения. В случае жилых мансард требуется теплоизоляция боковых стен и скатов при их наличии. В мансардных крышах есть три разновидности ограждающих конструкций – перекрытие, скаты и стены фронтонов. Для них нужна разная ширина утеплителя для кровли. На перекрытие потребуется толстый слой, а для стен небольшой. Расчеты для каждой поверхности проводятся отдельно.

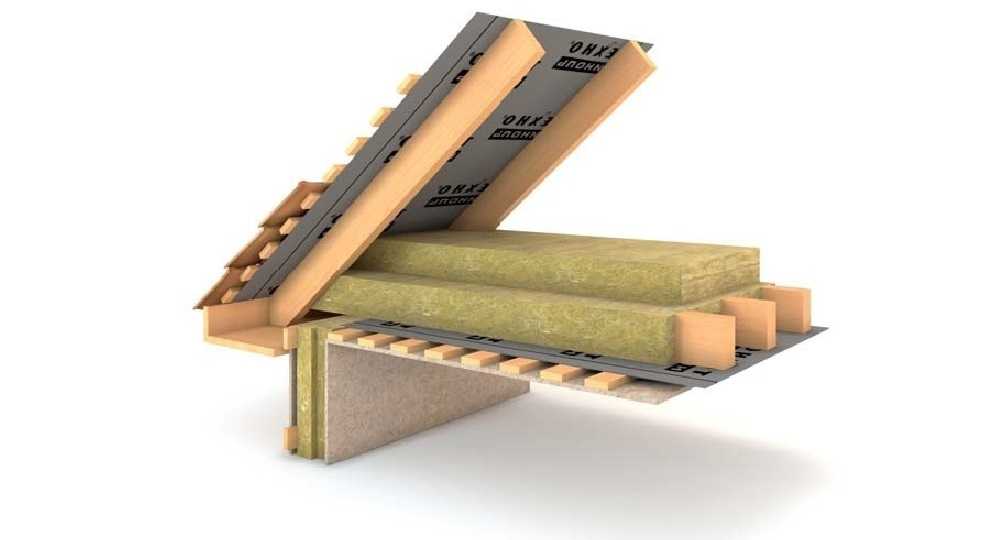

Утепление потолков с холодной крышей

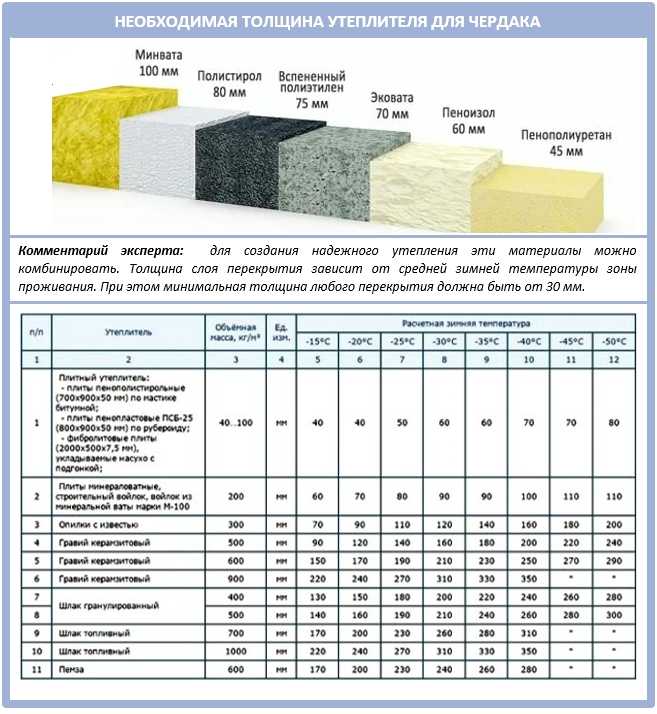

Если чердак не используется в холодное время года, утеплить можно чердачное перекрытие, оставляя кровлю без теплоизоляции. Тогда материал кладется поверх перекрытия и закрывает торцы стен. В случае установки изоляционного слоя внутри стены будут отдавать тепло наружу.
Утепление только перекрытий значительно упрощает и ускоряет работу. Выполнить укладку на ровную поверхность проще, чем фиксировать материал на скатах.
Расчет с помощью онлайн калькуляторов
Чтобы уменьшить потери тепла, утеплители комбинируют в два слояМногие сервисы предлагают строительные калькуляторы, которые позволяют выполнить примерные расчеты количества материалов, его толщины и стоимости всего процесса. Предлагается несколько вариантов подсчета размеров утеплителя для крыши:
- По общей площади строения. Необходимо внести линейные размеры здания, число этажей, выбранный утеплитель. В результате получается значение с большим количеством погрешностей, так как не учитываются особенности дома и климатические условия.
- По типу проекта. Учитываются архитектурный, конструктивный и инженерный планы здания.
- Универсальный калькулятор. Он учитывает тип перекрытия, материалы и прочие важные особенности.
Точные цифры, сколько см утеплителя нужно для крыши, может дать только специалист, который проведет общую оценку дома и учтет все нюансы. Калькулятор дает возможность приблизительно оценить уровень трат при использовании того или иного вида теплоизолятора.

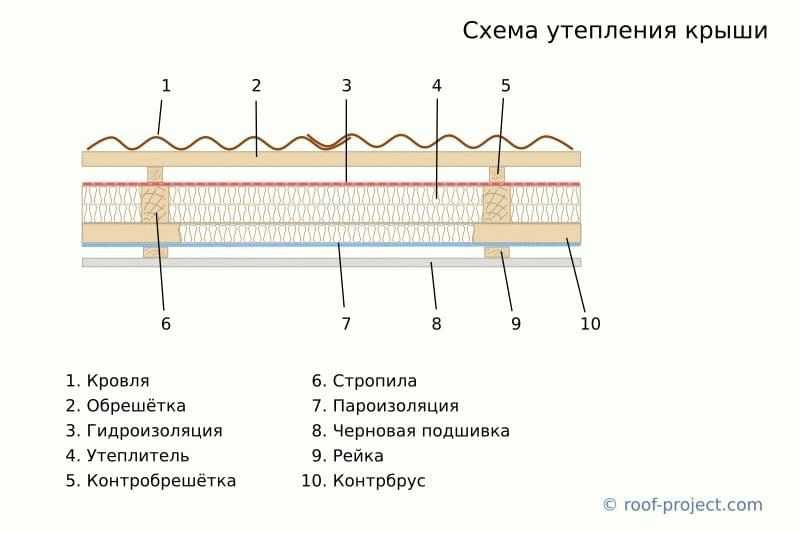

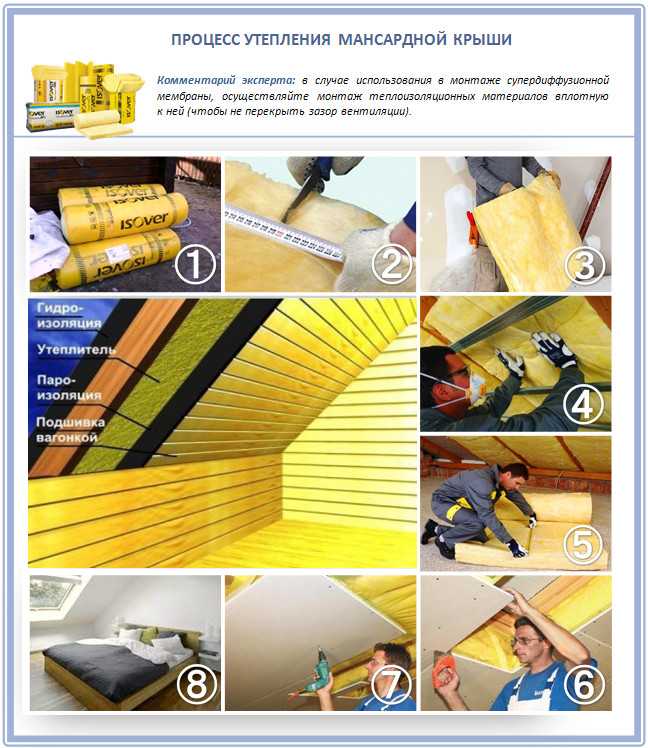

Этапы утепления внутренней части крыши
Для минваты важно использовать гидроизоляцию с обеих сторонВажная функция теплоизоляции кровли – это защита от атмосферных осадков. Для этого необходимо делать укладку на лаги. Пошаговый алгоритм теплоизоляции:
- Проектирование. Здесь выбирается материал, рассчитываются необходимые значения.
- Укладка гидроизоляции на стропила. Ее крепят при помощи брусков 3-5 см, которые можно разместить параллельно или перпендикулярно. Нужно заранее уточнить, какой стороной нужно укладывать пленку, так как на некоторых разновидностях можно стелить ее любой частью вверх. Места контактов соединяются скотчем.
- Монтаж контробрешетки. Делается с помощью досок или плит OSB. Далее можно делать монтаж кровли.
- Укладка утеплителя. Ширину плит лучше брать с запасом на 2-3 см для плотного прилегания в ячейки из стропил.
- Пароизоляция. Она оберегает кровельный пирог от попадания внутрь влаги. Места контактов проклеиваются скотчем, чтобы через щели не попадала вода.
youtube.com/embed/MOfprOAIMw8?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark” frameborder=”0″ allowfullscreen=””/>При создании структуры важно сделать вентиляционные зазоры. Через них будет отводиться лишняя влага наружу.
Утепление крыши. Технология теплоизоляции с помощью минеральной ваты
Поскольку на крышу приходится до трети теплопотерь частного дома, этот элемент конструкции утепляют особенно тщательно. При этом в случае с классической скатной крышей вариантов утепления может быть несколько.
Варианты утепления крыши

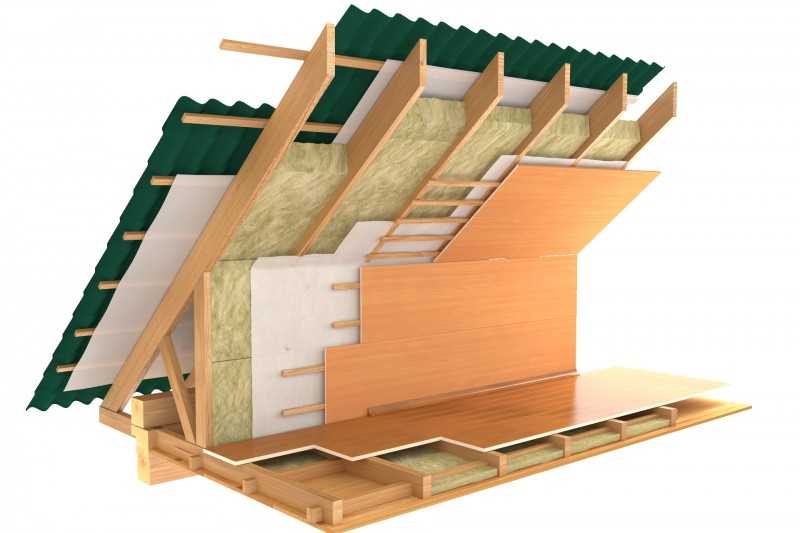

Непосредственно скатную крышу утепляют при строительстве мансарды. В этом случае теплоизоляционный материал размещают между стропилами и закрывают набором паро- и гидроизоляционных пленок в составе кровельного «пирога». Слои кровельного «пирога» располагают снизу вверх в порядке увеличения паропропускной способности: пароизоляция, утеплитель, гидроизоляционная мембрана.
Правильное утепление крыши требует организации воздухообмена, для чего в составе кровельного «пирога» оставляют воздушные зазоры (по 3-5 см), обеспечивающие удаление конденсата из утеплителя и подкровельного пространства.
Между утеплителем и гидроизоляционной пленкой, которую укладывают внахлест, для обеспечения вентиляции набивают контробрешетку по длине стропил. Если заменить гидроизоляцию диффузионной мембраной, можно обойтись и без контрообрешетки. Такую мембрану укладывают прямо на утеплитель.
Заканчивают кровельный «пирог», устраивая поверх гидроизоляционной пленки обрешетку, на которую настилают кровлю. С внутренней стороны укладывают пароизоляцию (тоже внахлест). Стыки паро- и гидроизоляционных изоляционных пленок герметизируют.
Если чердак оставляют холодным утепление делают по верхнему перекрытию, укладывая на него теплоизоляцию. В этом случае пароизоляция крепится со стороны помещения, а со стороны подкровельного пространства – гидроизоляция.
Выбор утеплителя для скатных крыш
Для утепления скатных крыш применяют утеплители из минеральной ваты. Они обеспечивают надежную теплоизоляцию, экологическую безопасность, отличаются негорючими свойствами и нормальным звукопоглощением. При этом минеральная вата хорошо работает лишь, если в ней не накапливается влага, для чего в состав кровельного «пирога» и включают изоляционные пленки.
Для утепления крыши применяют и рулонные, и плитные материалы. На крутых скатах укладывают полужесткие утеплители, а на пологих – мягкие. При этом мягкий утеплитель нужно тщательно закрепить, чтобы он постепенно не сполз.
Рекомендуемая толщина утеплителя для скатной крыши – 250-300 мм для всей Украины кроме юга и Закарпатья (первая температурная зона), для второй температурной зоны достаточно – 150-200 мм.
В качестве пароизоляции используют армированные полиэтиленовые пленки, а в качестве гидроизоляции – перфорированные полиэтиленовые пленки или дышащие диффузионные мембраны.
Укладка утеплителя в скатах крыши
Для утепления скатной крыши применяют монтаж утеплителя между стропилами. Нужно понимать, что при этом толщина теплоизоляции ограничивается толщиной стропил, которые к тому же будут мостиками холода. В случае установки дополнительного каркаса перпендикулярно стропилам для отдельного слоя утеплителя, влияние мостиков холода будет сведено к минимуму. Теплоизоляцию укладывают в 2-3 слоя без зазоров внахлест стыков. Фиксируют теплоизоляцию неметаллическими креплениями.
Утеплитель монтируют по схеме замкнутого теплового контура, без появления неутепленных мест. Для этого следят за отсутствием щелей между частями утеплителя, уделяют внимание проблемным местам. Нужно обеспечить надежное утепление стыков стен с перекрытиями и крышей, откосов и подоконников мансардных окон, выходов на балкон, мест прокладки коммуникаций и т.д.
Ошибки при утеплении крыши
Наиболее распространенные ошибки при утеплении крыши касаются неправильного выбора утеплителя, также неверного обустройства кровельного «пирога». Так, покупая утеплитель, нужно обязательно учитывать его срок службы, и отказаться от покупки материалов, долговечность которых меньше 10 лет. В противном случае утеплитель придется через некоторое время заменить из-за усадки, потери прочности или других проблем, возникших при его эксплуатации.
Кроме того, при монтаже утеплителя возможно появление мостиков холода. К этому приводит использование материала малой жесткости, ошибочный выбор размеров утеплителя, плохой крепеж и сползание утеплителя и изоляционных пленок.
Во избежание появления мостиков холода из-за зазоров между утеплителем и стропилами лучше, чтобы ширина утеплителя была на 10-50 мм больше ширины межстропильного проема. Устанавливая утеплитель враспор, его поджимают, и тогда он плотнее прилегает к стропилам. Если после монтажа остаются щели, их следует заделать остатками утеплителя.
Неправильный выбор толщины утеплителя тоже приводит к ухудшению теплоизоляции крыши. Если утеплитель занимает пространство вентиляционного потока, движение воздуха останавливается. Как следствие происходит появление влаги, снижение теплоизоляционных характеристик материала, образование плесени, гниение и коррозия конструктивных элементов крыши.
Неверное утепление крыши может привести к разрушению ее конструкции или внутренней отделки. А при правильной теплоизоляции утеплитель должен служить столько же, сколько вся крыша целиком.
Купить минеральную вату и изоляционные мембраны можно во Львове, ул. Городоцкая, 300 («Метро Кэш энд Керри») и в г. Дубляны, ул. Львовская, 17. Контактный телефон: (067) 218-08-22.
Быстрый просмотр
Ціну уточнюйте
Акция!
Быстрый просмотр
600.00 грн/м², наявність уточнюйте
Быстрый просмотр
605.70 грн/м²
Быстрый просмотр
320.00 грн/м²
Быстрый просмотр
52.50 грн/м²
Быстрый просмотр
397.44 грн/м²
Быстрый просмотр
Ціну уточнюйте
Быстрый просмотр
122.00 – 183.15 грн/м²
Быстрый просмотр
140.40 грн/м²
Быстрый просмотр
175.00 грн/м², наявність уточнюйте
Быстрый просмотр
233. 30 грн/м²
Быстрый просмотр
70.20 грн/м²
Быстрый просмотр
155.00 грн/м²
Быстрый просмотр
145.00 грн/м²
Быстрый просмотр
943.00 грн/м², наявність уточнюйте
Быстрый просмотр
79.00 грн/м²
Васильченко Олексій
Блогер і журналіст, експерт у сфері будівельних технологій, садової техніки та приватного домогосподарства.
Какая толщина утеплителя требуется для помещения мансарды?
Оглавление:
- Требования к материалам для утепления
- Некоторые характеристики утеплителей
- Утепление мансардного помещения
Многие владельцы загородных и дачных домов в целях увеличения жилой площади оборудуют чердачное помещение для создания там кабинета, спальни, жилой комнаты. Такое помещение принято называть мансардой. Ее необходимо утеплить.

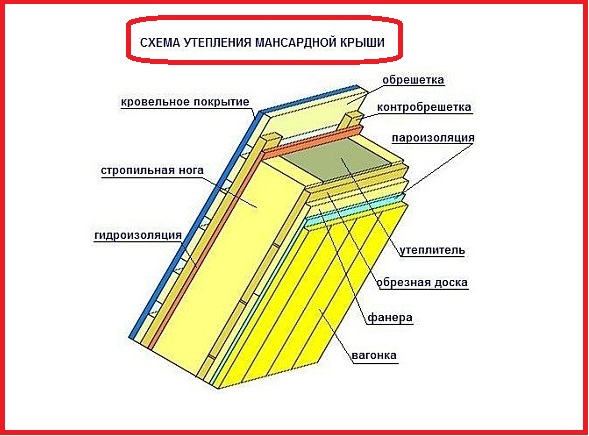

Схема утепления мансарды.
В качестве утеплителя используют несколько разных материалов: минеральную и стеклянную вату, пенопласт, пенополиуретан, другие утеплители. Но не все эти материалы годятся для проведения работ по теплоизоляции чердачного помещения для переоборудования его в настоящую мансарду.
Требования к материалам для утепления
Материалы, используемые для утепления мансарды, должны обладать:
Таблица сравнительных характеристик утеплителей.
- Противопожарной безопасностью. Они не должны поддерживать горения.
- Выполнять функции звукозащиты, не допускающие проникновения шумов извне.
- Функцией паропроницаемости для обеспечения необходимого микроклимата в помещении мансарды.
- Соответствием экологическим, санитарным и строительным нормам.
- Прочностью и долговечностью.
- Стойкостью к деформации.
По рекомендациям многих специалистов слой утеплителя должен составлять 25-30 см.
Вернуться к оглавлению
Некоторые характеристики утеплителей
Широко применяется для утепления стен, полов и потолков пенопласт. В мансарде функции стен и потолка выполняет крыша здания. Для ее утепления использовать пенопласт не рекомендуется по следующим причинам:
Этапы утепления крыши мансарды.
- все элементы крыши, в том числе материал утеплителя, должны хорошо проветриваться,
- утеплитель должен хорошо пропускать воздух и пары влаги.
Теплый воздух по законам физики поднимается снизу вверх. Пенопласт совершенно не пропускает влагу, содержащуюся в теплом воздухе. Это приведет к образованию конденсата изнутри помещения. В результате в течение 1-3 лет отсыреют детали стропильной конструкции, по материалу утеплителя начнут течь струйки воды, появится плесень, деревянные детали крыши начнут гнить.
Очень распространенные материалы минеральная вата и стекловата. Они обладают низкой стоимостью и отличной устойчивостью к высоким температурам. При работе со стекловатой необходимо соблюдать особые меры защиты, так как мельчайшие частички стекла при попадании на открытые участки кожи вызывают сильнейшее раздражение и значительные болевые ощущения. Работать можно только в защитной одежде, в перчатках и в очках. Толщина слоя теплоизоляции из минваты или стекловаты выбирается из расчета 15-30 см. Зависит это от климатической зоны, в которой находится дом.

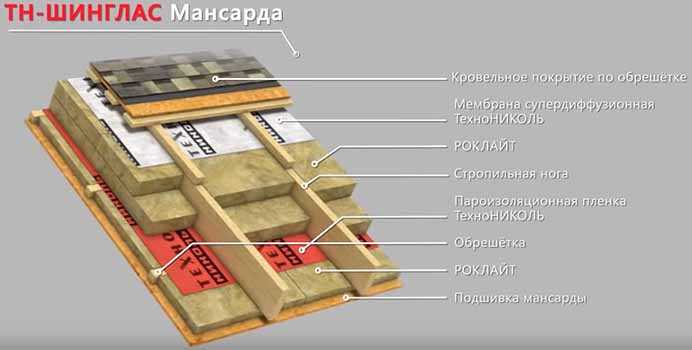

Элементы утепления мансардной крыши: 1 – минеральная вата, 2 – пароветроизоляция (мембрана), 3 – гидроизоляция, 4 – воздушные потоки, 5 – стропило, 6 – кровля, 7 – обшивка мансарды.
К отрицательным сторонам этого утепляющего материала нужно отнести его легкую деформацию и гигроскопичность, что может привести к снижению теплоизоляционных свойств. Стекловата к тому же не относится к числу экологически безопасных материалов. Поэтому предпочтительнее использовать минеральную вату. Приобретать минеральную вату нужно из расчета плотности 40-45 кг на кубический метр. Это оптимальный материал для утепления мансарды. Минеральная вата это материал, который обеспечивает:
- экологическую безопасность,
- негорючесть,
- хорошую звукоизоляцию,
- устойчивость к влаге и к перепадам температур,
- морозоустойчивость,
- защиту от грызунов и прочих вредителей,
- устойчивость к появлению грибка и плесени,
- быстрый и легкий монтаж.
Для утепления мансарды можно использовать войлок, пеньку, опилки, плиты из камыша. Но все эти материалы требуют предварительной антисептической и антипиреновой обработки. Эти операции значительно увеличивают сроки оборудования теплозащиты.
Сэндвич-панели стоят дороже минеральной ваты, но гарантируют качество и долговечность изоляции. Состоят они из нескольких слоев: пароизоляционного, утеплительного, гидроизоляционного, декоративного.
Плиты из вспененного стекла это относительно новый и дорогой утеплитель. Обладает высокой прочностью. Материал довольно упругий и устойчивый к различным механическим воздействиям. Идеально подходит для теплозащиты при использовании мягкой кровли.
Вернуться к оглавлению
Утепление мансардного помещения
Схема утепления мансарды эковатой.
Крыша мансарды обычно состоит из стропильной системы, покрытой кровельным материалом. Стропила установлены через каждые 60-100 см. Эти промежутки заполняются утеплителем. В качестве материала для утепления рекомендуется применять минеральную вату или стекловолокно. Этот материал выпускается в виде плит или матов. Укладываются они слоями, количество которых зависит от их толщины. Какая она должна быть? Расчет толщины утеплителя производится исходя из коэффициента теплопроводности, который указывается в сертификатах качества. Можно ориентироваться на следующие данные:
Коэффициент Толщина утеплителя
- 0,035 150 мм,
- 0,04 180 мм,
- 0,044 200 мм,
- 0,045 205 мм,
- 0,046 210 мм,
- 0,047 215 мм,
- 0,05 225 мм.
При коэффициенте теплопроводности 0,04 расчет средней толщины слоя утеплителя для разных городов России будет такой:

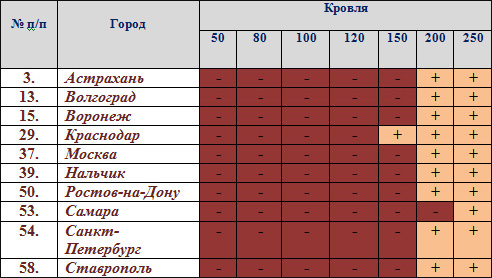

Город Толщина теплоизоляции (мм):
Таблица расчета средней толщины слоя утеплителя для разных городов России.
- Архангельск 220,
- Астрахань 160,
- Анадырь 290,
- Барнаул 210,
- Белгород 170,
- Благовещенск 230,
- Брянск 190,
- Волгоград 160,
- Вологда 210,
- Воронеж 180,
- Владимир 200,
- Владивосток 190,
- Владикавказ 150,
- Грозный 150,
- Екатеринбург 210,
- Игарка 290,
- Иркутск 220,
- Ижевск 210,
- Йошкар-Ола 210,
- Казань 200,
- Калининград 170,
- Калуга 190,
- Кемерово 220,
- Киров 210,
- Кострома 200,
- Краснодар 140,
- Красноярск 210,
- Курган 210,
- Курск 180,
- Кызыл 240,
- Липецк 180,
- Магадан 250,
- Махачкала 130,
- Москва 190,
- Мурманск 220
- Нальчик 150
- Нижний Новгород 200,
- Новгород 190,
- Новосибирск 220,
- Омск 210,
- Оренбург 190,
- Орел 190,
- Пенза 190,
- Пермь 210,
- Петрозаводск 210,
- Петропавловск-Камчатский 190,
- Псков 190,
- Ростов-на-Дону 160,
- Рязань 190,
- Самара 200,
- Санкт-Петербург 190,
- Саранск 190,
- Саратов 180,
- Салехард 280,
- Смоленск 190,
- Ставрополь 150,
- Сыктывкар 220,
- Тамбов 180,
- Тверь 200,
- Томск 230,
- Тула 190,
- Тюмень 210,
- Ульяновск 190,
- Улан-Удэ 230,
- Уфа 200,
- Хабаровск 220,
- Чебоксары 200,
- Челябинск 200,
- Чита 240,
- Элиста 160,
- Южно-Сахалинск 210,
- Якутск 290,
- Ярославль 200.
Если сечение стропильных ног меньше толщины слоя утеплительного материала, к ним с помощью гвоздей, шурупов или саморезов прикрепляются дополнительные бруски из дерева. Их нужно обязательно обработать антисептическим составом. Между слоем утеплителя и кровлей должна оставаться вентиляция в виде воздушной прослойки. Величина воздушного зазора составляет 25-50 мм. Сверху утеплитель защищается ветрозащитной мембраной. Лучше для этой цели применять пленки «Тайвек HD», «Монаперм 450 ВМ», «Монарфлекс ВМ 310».
Снизу слой утеплителя для мансарды покрывают пароизоляционной пленкой и монтируют финишную облицовку из вагонки, гипсокартона или иных материалов.
Для создания комфортных условий в мансардном помещении нужна теплоизоляция. Затем следует изолировать нужно крышу и фронтоны. Материалы для этих целей можно применять самые разнообразные. Лучше всего использовать минеральную вату. Она имеет отличные характеристики и легко монтируется.
Расчет толщины теплоизоляционного слоя производится по региону проживания.
Чем холоднее климат, тем больше должен быть слой изоляции. Правильно устроенная теплоизоляция значительно сокращает расходы на отопление здания.
Другие статьи
Не совсем соответствует | Журнал Professional Roofing
NRCA получило ограниченное количество сообщений об облицованной жесткой полиизоциануратной изоляции толщиной менее чем то, что было указано и указано на маркировке упаковки утеплителя, поступающего от производителей в дистрибьюторы и рабочие места. Ниже приводится информация об этих отчетах, а также информация о признанных допустимые допуски по толщине и рекомендации NRCA кровельным подрядчикам по мониторингу этой ситуации.
Отчеты
NRCA получило сообщения о получении новой неустановленной полиизоциануратной изоляции непосредственно от
производители изоляции из полиизоцианурата с толщиной заметно меньше номинальных размеров. Отчеты были
получено от Восточного побережья до Скалистых гор и на север до Висконсина и на юг до Техаса.
Были получены отчеты о различных номинальных толщинах изоляции из полиизоцианурата; Тем не менее проблемы, по-видимому, более распространены с более толстыми полиизоциануратными изоляционными материалами, чем с более тонкими. Например, NRCA получил несколько отчетов об изоляции из полиизоцианурата номинальной толщиной 3 1/2 дюйма, имеющей размеры менее 3 1/2 дюйма. дюймов толщиной по краям доски.
Хотя большинство сообщений относятся конкретно к одному производителю полиизоциануратной изоляции и были прослежены до несколько заводов-изготовителей этого производителя, проблемы не уникальны для этого производителя.
Допустимые допуски
При оценке номинальных размеров длины, ширины и толщины полиизоциануратной изоляции важно применять разумные производственные допуски.
Стандартом США на полиизоциануратную изоляцию является ASTM C1289, «Стандартная спецификация для облицованной жесткой изоляции». Теплоизоляционная плита из ячеистого полиизоцианурата». ASTM C1289, типы I и II упоминаются в международном стандарте .
Строительные нормы и правила ® в качестве минимальных требований к полиизоциануратной изоляции, используемой в кровельных системах.
Раздел 8 ASTM C1289 – Размеры содержит конкретные критерии допуска размеров, а именно длину и ширину. допуски не должны превышать ±1/4 дюйма, допуск по толщине не должен превышать 1/8 дюйма, а толщина любого две доски не должны отличаться более чем на 1/8 дюйма.
ASTM C303, «Стандартный метод испытаний размеров и плотности теплоизоляции предварительно отформованных блоков и плит»,
обеспечивает конкретную процедуру измерения доски. Для измерения толщины плит ASTM C303 предписывает:
измерения должны производиться не по краям доски, а на расстоянии от 1 до 3 дюймов от углов доски. Два дополнительных
измерения толщины должны производиться вблизи центра продольного направления доски между углами
места измерения.
Кроме того, доски не должны отклоняться от абсолютной плоскостности более чем на 1/8 дюйма на фут длины и ширины. Доски не должно быть вдавленных или вдавленных участков на любой поверхности глубиной более 1/8 дюйма на более чем 10 процентах поверхности. общая площадь поверхности доски.
Обсуждение
Аналогично признанным разумным допускам для применения кровельных материалов и кровельных систем, NRCA признает необходимость разумных допусков, включая минимальные допуски по толщине, при производстве. кровельных изделий, в том числе полиизоциануратного утеплителя.
Некоторая минимальная изменчивость толщины присуща процессу производства полиизоциануратной изоляции. В США.,
Изоляция из полиизоцианурата с жестким покрытием обычно изготавливается с использованием процесса сдерживания подъема, при котором
верхняя и нижняя поверхности плиты (облицовочные листы) устанавливаются на установленных расстояниях (толщинах) в ламинаторе в пределах
производственная линия. После выхода платы из ламинатора и в процессе отверждения плата может немного вырасти (подняться)
толщиной в результате химической реакции сырья продукта и тепла, выделяющегося при
производство. Производители могут учитывать это дополнительное увеличение, слегка устанавливая толщину в ламинаторе.
меньше требуемой номинальной толщины плиты.
Кроме того, общепризнано, что центральная часть изоляционной плиты из полиизоцианурата может быть немного толще, чем ее поверхность. изготовленные края из-за этого подъема. Некоторые представители отрасли также теоретизируют о атмосферостойкой упаковке производителей, который наносится в конце производственной линии, но до того, как продукт полностью затвердеет, может ограничить дополнительные поднимаются во время отверждения, в результате чего края доски становятся немного тоньше, чем центр доски.
При рассмотрении допустимых допусков по толщине полиизоциануратной изоляции и отчетов о толщине
меньше, чем указано, важно понимать, что изменения толщины могут повлиять на общую производительность системы крыши. За
например, если толщина изоляционных плит не соответствует номинальной, толщина изоляции, вероятно, не будет соответствовать
установленная толщина деревянного бруса и гвоздей по периметру, что приводит к неровным поверхностям, к которым крепится крыша
мембраны. Это особенно важно при использовании нескольких слоев изоляции.
Кроме того, на некоторые физические свойства полиизоциануратной изоляции влияет толщина плиты. полиизоцианурат R-значение изоляции, например, чувствительно к толщине. Предполагая, что значение R (или значение LTTR) равно 5,6 на дюйм. толщина полиизоциануратной изоляции, толщина плиты на 1/8 дюйма меньше номинальной может привести к снижение R-значения доски примерно на 0,7.
Движение вперед
NRCA провел встречи с производителями изоляции из полиизоцианурата, указанными в отчетах. Встречи были
конструктивно, и производители обязались внести изменения, необходимые для надлежащего решения этой проблемы.
ситуация.
Тем временем NRCA предлагает дистрибьюторам и кровельным подрядчикам измерять кромку полиизоциануратной изоляционной плиты. толщины при доставке, желательно, когда изоляция еще находится на грузовике. Если измеренная толщина меньше (или больше), чем указанная и указанная толщина, с учетом применимых допусков, вы должны немедленно свяжитесь с производителем или дистрибьютором. Вы также можете связаться с отделом технических услуг NRCA по телефону (800) 323-9545, чтобы сообщить о ситуации и ответе производителя или дистрибьютора.
Марк С. Грэм — вице-президент NRCA по техническим услугам.
@MarkGrahamNRCA
Какова рекомендуемая толщина изоляции чердака?
С годами рекомендуемая толщина изоляции чердака увеличилась. Причина увеличения довольно проста – чем толще слой изоляции чердака, тем больше экономия энергии!
Правительство очень заинтересовано в том, чтобы каждый дом в Великобритании был по возможности утеплен, так как это помогает снизить потребность в отоплении в этих домах. Изоляция приносит пользу домохозяйствам за счет более низких счетов за электроэнергию, а также за счет того, что в доме дольше сохраняется более комфортная температура.
Для правительства энергоэффективность очень важна, поскольку это означает, что пиковый спрос (то есть время дня, когда потребление газа/электричества является максимальным) снижается, поскольку каждое здание требует немного меньше энергии. Это означает, что новые электростанции не нужно строить, так что правительство может сэкономить!
Таким образом, с течением времени количество теплоизоляционных материалов, рекомендованное правительством, изменилось – в таблице ниже показано, как оно менялось с годами:
Год | Рекомендуемая толщина изоляции чердака |
---|---|
1965 | 25 мм |
1975 | 60 мм |
1985 | 100 мм |
1990 | 150 мм |
1995 | 200 мм |
2002 | 250 мм |
2003 | 270 мм |
2017 | 350 мм? |
Из таблицы видно, что рекомендуемая толщина изоляции чердака в настоящее время составляет 270 мм. Однако количество изоляции не изменилось за последние 14 лет, поэтому, похоже, увеличение рекомендуемого количества, скорее всего, произойдет в ближайшее время.
Правительство пытается обеспечить использование надлежащих уровней изоляции в соответствии со строительными нормами (в частности, частью L, доступ к которой можно получить, нажав здесь). Это также детализирует толщину изоляции, необходимой для других строительных элементов, таких как стены и полы. Строительные нормы действительно актуальны только при выполнении новых строительных работ (в случае изоляции чердака), поэтому само собой разумеется, что будут дома, в которых не будет рекомендованной толщины изоляции чердака на чердаках.
Как увеличить толщину изоляции чердака в вашем доме
Хорошая новость заключается в том, что даже если вы попадаете в лагерь, где у вас очень мало изоляции чердака, добавление дополнительной изоляции обходится очень дешево. Если вы пойдете в местный магазин «Сделай сам», вы обычно можете получить изоляцию для чердака примерно за 20 фунтов стерлингов за рулон. Очевидно, что стоимость будет увеличиваться, если в данный момент у вас нет изоляции чердака; но даже в этом случае обойдется около 6 фунтов стерлингов за м2, чтобы утеплить нетронутый чердак (один с нулевой существующей изоляцией чердака) с 270-миллиметровой изоляцией чердака.
Рулоны изоляции чердака, которые вы можете купить, бывают различной толщины, например, 100 мм, 120 мм, 150 мм и 170 мм. Причина этого в том, что производители изоляционных материалов стараются упростить достижение оптимальной толщины 270 мм. Если вы утепляете нетронутую мансарду, самый простой способ — уложить утеплитель толщиной 100 мм между балками. После укладки этого слоя уложите 170-миллиметровую изоляцию поверх балок под углом 90 градусов к балкам.
Чтобы изолировать чердак, всегда начинайте как можно дальше от люка чердака, а затем возвращайтесь к люку. Между верхним слоем утеплителя не должно быть зазоров; как только этот слой будет уложен, вы больше не сможете увидеть балки! Вы пытаетесь создать бесшовное «одеяло» изоляции по всему чердаку.
Правило убывающей отдачи – теплоизоляция чердака
Итак, в какой момент становится бессмысленным добавлять дополнительную изоляцию к существующей изоляции чердака? Что ж, очевидно, что дополнительная изоляция всегда поможет снизить счета за электроэнергию, но есть понятие, известное как правило убывающей отдачи, которое вступает в игру. В основном это означает, что первый сантиметр изоляции сделает больше, чем следующий, и так далее и тому подобное.
На приведенном ниже графике показано это явление – шкала слева показывает скорость потери тепла, поэтому чем меньше значение, тем лучше. Однако причина для упоминания этого заключается в том, что если у вас уже есть 150 мм изоляции или более, то экономия энергии, которую вы получите от добавления дополнительной изоляции, не будет огромной. №
Первые 100 мм изоляции обеспечивают действительно значительную экономию энергии. Если бы это был мой дом, то, если бы у меня было менее 150 мм изоляции, я, вероятно, постарался бы увеличить толщину изоляции чердака до рекомендуемой. Если бы у меня было больше, я бы, вероятно, делал это только в том случае, если бы мои счета за электроэнергию были действительно высокими!
Очевидно, что если это новая постройка, то вам придется уложить 270 мм изоляции, чтобы соответствовать строительным нормам, но в основном ответ на вопрос таков: 270 мм — рекомендуемая толщина изоляции чердака!
Установка изоляции чердака
Заинтересованы в установке чердачной установки? Мы прочесали страну в поисках лучших продавцов, чтобы быть уверенными, что рекомендуем только тех, кому мы действительно доверяем.
Если вы хотите, чтобы мы нашли вам местного установщика, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!
Заинтересованы в утеплении чердака?
Я хочу, чтобы со мной связались местные установщики
Я получаю государственное пособие (это поможет нам выяснить, на какое финансирование вы имеете право)
R38 Толщина изоляции для различных изоляционных материалов: Краткое руководство
Толщина изоляции со значением R38 зависит от теплопроводности материала, из которого изготовлена изоляция. Обычно изоляция изготавливается из таких материалов, как; Распылительная пена, стекловолокно, целлюлоза и минеральная вата. R-значение R38 ближе к верхнему пределу R-значений и снизит теплопроводность на 97 процентов связаны с отсутствием изоляции.
В таблице ниже представлены материалы с толщиной, необходимой для каждого материала для достижения значения R38
Изоляционный материал. | R38 Требуемая толщина (дюймы) |
Войлок из стекловолокна | 10,45 дюйма |
Спрей-пена с открытыми порами | 11,4 дюйма |
Спрей-пена с закрытыми порами | 5,38–7,6 дюйма (самая тонкая изоляция R38) |
Пенопласт (жесткий пенопласт) Изоляция | 9,5–10,5 дюйма |
Вдуваемое стекловолокно | 15,7 дюйма |
Вспененная целлюлоза | 11,98 дюйма |
Минеральная вата | 13,8 дюйма |
Летучая мышь из минеральной ваты | 11,25 дюйма |
Содержание
1.

Для достижения коэффициента теплопередачи R38 в качестве изоляции необходимо использовать биты изоляции из стекловолокна толщиной 10,45 дюйма или глубиной. Однако после изготовления он может быть толще, чтобы компенсировать значительное сжатие во время транспортировки и установки. Сжатие изоляции уменьшит R-значение сжатой области.
Изоляция из стекловолокна — это пушистые розовые летучие мыши, которых мы обычно видим в магазинах товаров для дома, и люди обычно считают их типичной изоляцией. Тем не менее, изоляция из стекловолокна на 80% состоит из переработанного стекла и обладает естественной звукоизоляцией. Таким образом, эти биты из стекловолокна имеют различные значения теплопроводности для изоляции различных частей домов во всех климатических зонах США и Канады.
Изоляция из стекловолокна доступна в виде плит шириной 16″ и 24″. Это позволяет летучим мышам плотно вписываться в открытые пространства между элементами каркаса размером немного меньше, чем у летучих мышей. При установке биты следует соблюдать осторожность, чтобы не сжать биты, чтобы они поместились внутри элементов каркаса. Сжатие летучих мышей снизит значение R для сжатой области, поскольку поры внутри материала уменьшатся.
Необходимо измерить расстояние между элементами каркаса еще до заказа изоляции. Если нужны меньшие размеры ватина, вы можете легко вырезать летучие мыши нужного размера с помощью острого универсального ножа.
2. Изоляция с использованием пенопластовой изоляции.
Изоляция распыляемой пеной — это надежный, простой и точный метод, с помощью которого дома можно утеплить за гораздо более короткое время, чем другие методы изоляции. Доступны два типа, каждый из которых выполняет уникальную задачу, и необходимо соблюдать осторожность, чтобы использовать правильный тип распыляемой пены для цели, для которой она изготовлена. Каждый тип распыляемой пены имеет разные требования к глубине или толщине для достижения значения R R38.
Спрей-пена с закрытыми порами
Напыляемая пена с закрытыми порами — самая тонкая изоляция R38 в моем списке. Его следует наносить на глубину или толщину от 5,38″ до 7,6″, чтобы обеспечить адекватное сопротивление проводимости, как требуется для изоляции R38.
Полиуретановый спрей с закрытыми порами образует при распылении закрытые поры, что предотвращает проникновение и накопление влаги внутри пены, что может вызвать рост плесени и снизить R-значение. Он также создает герметичный барьер, который также снижает конвекцию. Кроме того, благодаря высокой стойкости напыляемой пены с закрытыми порами предотвращается накопление влаги, рост плесени и рост бактерий, что позволяет изоляции служить дольше.
Напыляемая пена с закрытыми порами плотная и эффективно используется в качестве изоляции в зданиях и даже в бытовых приборах. Наиболее значительным преимуществом напыляемой пены с закрытыми порами является то, что между двумя пространствами по обе стороны от нее создается твердый барьер для пара. Поскольку влага не может проникнуть в ячейки, предотвращается рост плесени, а прочность напыляемой пены с закрытыми порами даже укрепляет структуру здания. Однако, поскольку для продувки используется химическое соединение, оно может оставить запах в изолированном помещении на некоторое время, хотя он быстро исчезнет.
Спрей-пена с открытыми порами
Как указывалось ранее, каждый тип напыляемой пены имеет различное назначение, и это легко увидеть в случае с напыляемой пеной с открытыми порами. Выдувное действие достигается за счет водной основы, которая допускает большее расширение, что приводит к более тонким мембранам и более пористой пене.
Из-за этого расширения распыляемая пена с открытыми порами может достигать труднодоступных мест, таких как укромные уголки и закоулки, и при этом обеспечивать адекватное покрытие внутри труднодоступного пространства. Расширение распыляемой пены с открытыми порами даст нам укрытие в труднодоступных местах, но у нас останется менее плотная изоляция, которая не является воздухонепроницаемой и водонепроницаемой из-за расширения. Также из-за его пониженной плотности нам понадобится более глубокий или толстый слой пенопласта 9. 0065, чтобы достичь значения R38, и необходимо нанести слой распыляемой пены с открытыми порами глубиной 11,4 дюйма или толщиной.
Более легкая и менее плотная пена не изолирует от влаги и воздуха, поэтому не поддерживает конструкцию, менее звуконепроницаема, через нее могут проникать воздух и влага. При наличии воздуха и влаги может происходить рост плесени, а любые запахи будут проникать в окружающие помещения.
Поэтому при изоляции с помощью напыляемой пены рекомендуется использовать каждый тип по своему назначению. Например, используйте напыляемую пену с закрытыми порами во всех открытых пространствах, чтобы создать прочную, долговечную, водонепроницаемую и воздухонепроницаемую изоляцию, улучшающую звукоизоляцию. После этого используйте пенопласт с открытыми порами, чтобы добраться до всех труднодоступных мест, чтобы получить меньшую изоляцию всей конструкции.
3. Изоляция с использованием пенопласта (жесткая пена) Изоляция
Для изоляции жесткими листами пенопласта потребуется толщина или глубина пенопласта от 9,5″ до 10,5″ для достижения значения R38. Эти жесткие листы полистирола или полиуретана редко используются в жилых домах, вместо этого они используются в коммерческих зданиях. Они используются в сочетании с системами внешней облицовки, где требуется непрерывная изоляция.
Разрезать эти пенопластовые плиты с помощью нагретого ножа может быть непросто. Обычно это приводит к утомительной и трудоемкой работе, которую необходимо выполнить. Использование пенопластовых плит для жилых помещений может показаться осуществимым, но не рекомендуется. Однако в наличии нет пенопласта R38.
4. Вдуваемая изоляция из стекловолокна и целлюлозы.
Изоляция из стекловолокна и целлюлозы вдувается с помощью пневматического распылителя, при этом необходимо соблюдать осторожность, чтобы не происходило уплотнения. Для достижения значения R38 требуется глубина или толщина вдуваемой изоляции 15,7″ для стекловолокна и 11,98″ для целлюлозы.
Целлюлоза считается более устойчивым средством изоляции, а переработанная бумага используется в качестве изоляции. Однако изоляция обоими материалами дает возможность добраться до труднодоступных мест, особенно на чердаке.
Вдуваемая изоляция из стекловолокна и целлюлозы может использоваться в новых зданиях и является простым способом модернизации существующей изоляции на чердаке или полу.
Работа с вдуваемой изоляцией из стекловолокна может быть опасной, если аппликатор не соблюдает правила техники безопасности. Некоторыми из последствий могут быть раздражение глаз, дыхательной системы и зуд непокрытой кожи. Рекомендуется носить маску для лица, респираторную маску с рубашками с длинными рукавами, длинными брюками и защитной обувью. Отличный совет — покрыть открытые участки кожи детской присыпкой, чтобы уменьшить раздражение. Купание после купания — отличный способ удалить стекловолокно, открыть поры кожи, чтобы вы могли избавиться от раздражений.
5. Изоляция с вдуваемой минеральной ватой
Минеральная вата — это неорганическое вещество из минеральной ваты, которое может использоваться в качестве теплоизоляции чердаков, полостей стен и потолков. Минеральная вата, нанесенная на глубину или толщину 13,8″, достигает R-значения R38 . Обычно его изготавливают из породы, печного шлака и различных органических материалов.
Этот пористый материал, препятствующий проникновению воздуха, является огнестойким и улучшает звукоизоляцию. Все преимущества делают его одним из самых востребованных изоляционных материалов. Может использоваться в различных типах конструкций и во всех климатических зонах.
6. Изоляция минеральной ватой
Простые в обращении и готовые войлочные материалы толщиной или глубиной 11,25″ потребуются для достижения значения R R38. Используется на полах подвальных помещений и чердаков, обеспечивая водостойкую изоляцию без образования плесени, грибков или плесени. Дополнительные области применения включают использование летучих мышей во внешних стенах зданий со стальным и деревянным каркасом.
Биты из минеральной ваты обеспечивают снижение шума и огнестойкость, что обеспечивает более безопасную и тихую рабочую среду, что увеличивает производительность. Эти летучие мыши просты в установке и транспортировке из-за их легкого веса.
Дополнительная литература: показатель Rockwool R
Что такое значение R и что оно означает?
Значение R-значения заключается в том, что оно описывает тепловое сопротивление изоляции в квадратных метрах по Кельвину на ватт. Следовательно, это указывает на сопротивление материала теплопроводности через толщину или глубину материала. Более высокое значение R указывает на большее сопротивление теплопроводности, а более низкое значение R указывает на меньшее сопротивление теплопроводности. Следовательно, значение R обратно пропорционально теплопроводности. Таким образом, теплоизоляция с более низким коэффициентом теплопроводности утеплит ваш дом хуже, чем теплоизоляция с повышенным коэффициентом теплопроводности.
Таким образом, логический вывод, который можно сделать из этой информации, заключается в том, что изоляция с правильным значением R-коэффициента должна использоваться в каждой климатической зоне, чтобы максимизировать энергоэффективность дома. Поэтому оптимальное утепление обеспечит минимальные потери тепла за счет теплопроводности. Оптимизированная изоляция адекватно изолирует ваш дом от теплопроводности снаружи, что приводит к меньшему потреблению энергии для отопления и меньшим счетам за электроэнергию.
Значение R вычисляется с учетом только теплопроводности, в то время как тепловое движение за счет конвекции и излучения не учитывается. Таким образом, альтернативные меры, такие как добавление фольгированной крафт-бумаги в изоляцию лицевой стороной фольги, обращенной к более теплой среде, также могут уменьшить конвекцию и излучение. Добавление не изменит значение R, но уменьшит тепловую конвекцию и излучение.
Где использовать изоляцию R38 и ее тепловое сопротивление.
Утепление чердака в климатических зонах 1-4 может быть выполнено с изоляцией R38, а потолки могут быть утеплены изоляцией R38 в климатических зонах 4 и 5, а полы могут быть утеплены изоляцией R38 в климатических зонах 7 и 8 для улучшения комфорт и энергосбережение.
