Утепление мансардной крыши частного дома

Содержание

• Что такое мансарда, и каково ее предназначение
• Утепление мансарды самостоятельно
  • Выбираем материал
  • Утепление мансардной крыши
  • Утепляем перекрытия
  • Утепляем фронтон
  • Утепляем перегородки
  • Создаем гидро- и пароизоляцию мансарды
• Заключение

Если не утеплить пространство под крышей должным образом, то можно привлечь на свой дом огромное количество проблем. Отсутствие или недостаточное утепление может привести к тому, что будет скапливаться влага, которая спровоцирует развитие грибка на стропилах и перекрытиях, который способен уничтожить древесную структуру. К тому же сам дом придется топить сильнее, так как все тепло через крышу будет улетучиваться. Поэтому к вопросу утепления мансарды дома своими руками нужно подойти с огромной ответственностью и произвести его в обязательном порядке.

Что такое мансарда, и каково ее предназначение

Мансарда – это находящееся в чердачном помещении жилое пространство. Часто в мансарде оборудуют спальню. Конечно, можно не делать мансарду, а просто оставить пространство под крышей в роли чердака и складировать туда старые ненужные вещи. Но зачем это нужно? Есть прекрасный вариант увеличить полезную площадь дома – это обустройство мансарды.

Прекрасно здесь могут разместиться детская игровая комната, кабинет, библиотека, гостевая спальня, мастерская или прочее помещение, под которое не нашлось места в доме.

Если сначала мансарда никак не использовалась, а была просто чердаком, ее также можно переоформить и преобразить. Часто случаются ситуации, когда срочно нужно свободное пространство, вот здесь и выручит мансарда. Но, чтобы внутри было комфортно находиться и даже жить, нужно позаботиться о правильной теплоизоляции этого чердачного помещения.

Утепление мансарды самостоятельно

Нет ничего сложного в создании теплоизоляционного слоя и оформлении мансарды, поэтому можно этим и самостоятельно, чтобы сэкономить немалые средства. Главное – это наилучший выбор материала и соблюдение порядка работы.

Выбираем материал

На данный момент на строительных рынках и в магазинах можно приобрести любой теплоизоляционный материал для утепления крыши дома, который больше всего подходит по качеству и цене. Наиболее распространенными считаются стекловолокно и минеральная вата, а также ставший популярным материал пеноплекс. Их используют для множества работ по утеплению, в том числе и на мансарде.

Материал стекловолоконного типа отличается своей невысокой ценой, но он будет давать положительный результат, если его расположение будет вплотную к основанию. А этого можно добиться только при полном соблюдении технологии возведения каркаса и дальнейших работ.

Стеклянная вата тоже хороший материал, но ее главным недостатком считается то, что она оставляет после себя мелкую пыль из стеклянных волокон, которая очень опасна при вдыхании и попадании в глаза. Даже попав на кожу, она оставляет микроскопические порезы или вовсе попадает внутрь.

Обязательно при работе со стекловатой нужно одевать респиратор. Наклонные стены, утепленные стекловатой, по прошествии времени снова начнут пропускать холодный воздух, так как материал перестанет плотно прилегать к основанию.

Прекрасно подходит для утепления пеноплекс. Этот материал используется для утепления всего в частном доме, в том числе им производится и утепление мансардной крыши изнутри.

Лучшим вариантом для утепления мансарды можно назвать минеральную вату из базальтовых волокон. Материал обладает отличными качествами теплоизоляционного типа и при этом легкий. Также этот материал не наносит вреда здоровью в отличие от стекловаты.

На утеплении мансарды лучше не экономить, а выбирать тот материал, который в будущем не подведет. Опытные строители говорят, что каменная вата из базальтовых волокон станет прекрасным вариантом. Она может эксплуатироваться долгие годы, надежна, прочна и безопасна. Можно производить утепление крыши пенопластом – это будет довольно бюджетный вариант.

Для горизонтальных поверхностей удобнее использовать рулонный материал, а для вертикальных стен или наклонных поверхностей подойдут плиты, например, пеноплекса.

Выбор материала для утепления мансарды частного дома обусловлен сочетанием перечисленных качеств:

• Стойкости к перепаду температур
• Влагостойкости
• Стойкости к механическим нагрузкам
• Пожаробезопасности
• Экологичности
• Высокой плотности
• Низкой теплопроводности

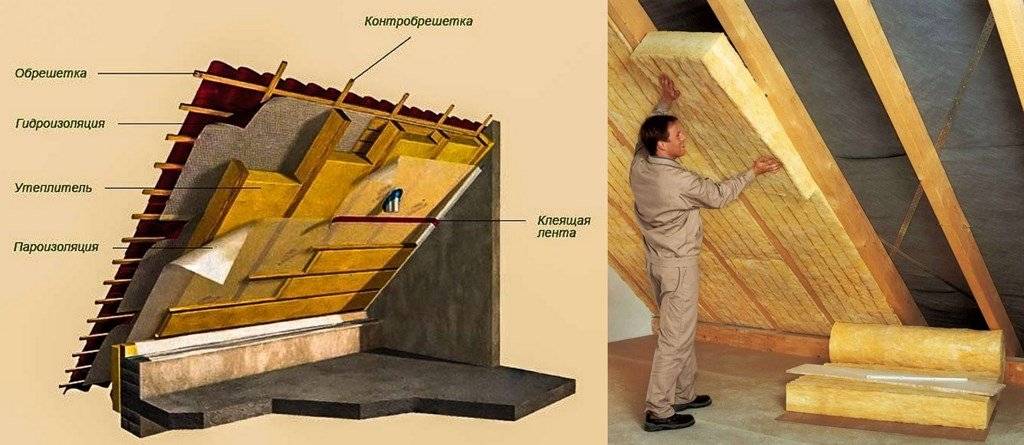

Утепление мансардной крыши

Учитывая то, что стены мансарды находятся под наклоном, нужно использовать материал, который в дальнейшем не отойдет от основания. Это базальтовая вата в плитах или пеноплекс. Можно производить и утепление крыши пенополиуретаном – это тоже хороший вариант. Их при монтаже легко соединить друг с другом и приложить плотнее.

Для качественного утепления крыши мансарды утеплитель необходимо вкладывать между стропилами. Для дополнительной защиты от промозглого воздуха и ветра можно положить утепляющий материал под стропила и на них. В этом случае удерживать плиты ваты помогает обрешетка.

Если случилось так, что не хватает ширины материала, то с помощью линейки вымеряется нужный отрезок, вырезается и вставляется в оставшийся зазор так, чтобы он закрывал его полностью.

Важно! Обязательно при замерах нужно учитывать то, что со временем вата может ссохнуться и стать меньшего размера, поэтому необходимо оставлять около 2,5 см на запас.

При утеплении крыши мансарды нужно обязательно четко продумать каким образом и материалом будет утепляться конек, ендова, свесы. Это очень важно, потому что конструкция крыши при изменении формы может быть недостаточно утеплена в некоторых местах. Обязательно нужно, чтобы теплоизоляционный контур нигде не прерывался и был замкнут.

Обязательно стоит обратить внимание на те места, где крыша стыкуется со стенами и окнами. Для исключения промерзания на мансардах используют толстый теплоизоляционный материал. Свес крыши утепляется таким образом, чтобы была обеспечена защита от влаги и вентиляционные отверстия.

Совет! Чтобы сэкономить на материале, можно сделать утепление крыши пенопластом.

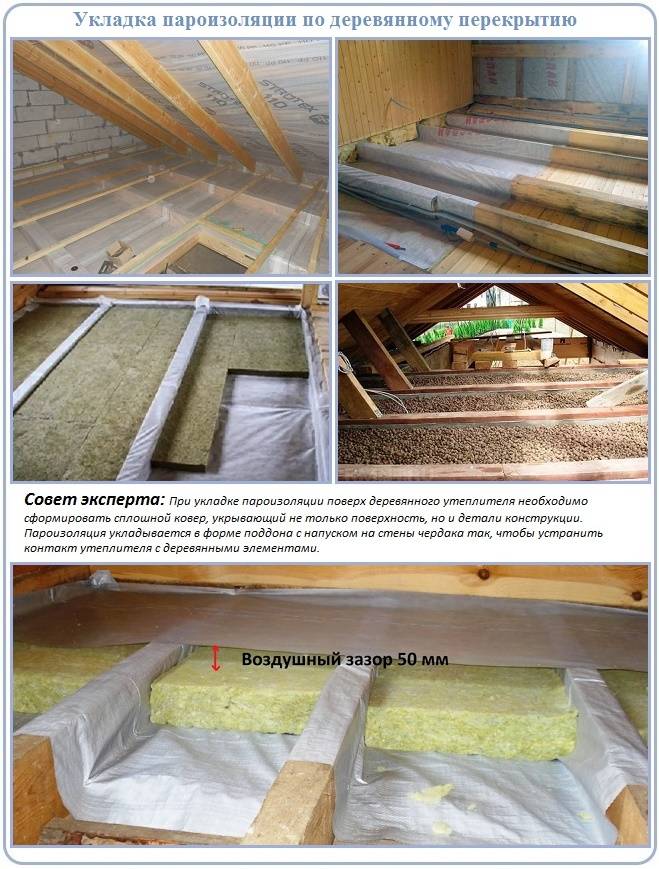

Утепляем перекрытия

Мансардную крышу монтируют на дом с использованием трех типов перекрытий, поэтому и утеплять каждый из них нужно по-разному:

1. При наличии перекрытий из железобетона полов, полученных наливным способом, утеплитель должен быть особо прочным и толстым, например, таким, как пеноплекс. Помимо этого, отличным качеством также будет шумоподавление. Прекрасный вариант для такого утепления – пенополистирольный материал.
2. При использовании железобетонных перекрытий и деревянного пола, настеленного на лаги, для утепления монтируют плиты из базальтовых волокон. Для того чтобы не возникало лишнего шума лаги устанавливают на шумопоглащающие прокладки. Углы становятся местами для формирования вентиляционных отверстий.
3. При изготовлении перекрытий из дерева над ними или под ними монтируется черновой пол, на который в конечном счете укладывают теплоизляцию. Обязательно должен присутствовать и влагозащитный слой. В таком случае используют рулонный утеплитель. Его можно раскатать во всю длину и, не разрезая заткнуть щели между стропилами.

Утепляем фронтон

Так как конструкция здания может быть разной, то и утепление фронтона может быть различным:

• В домах, которые построены путем слоистой кладки, теплоизолирующий материал укладывают между этой кладкой. Таким образом, снаружи получается лицевая стена, а внутри несущая. Для такого способа лучше всего монтировать базальтовую вату в плитах. Если расчетные данные говорят о том, что в дальнейшем возможно впитывание воды теплоизолирующим материалом, то прокладывается дополнительный слой пароизоляции.
• Если дом построен по технологии «вентилируемого фасада», то также возможно использование базальтовых плит. Но необходимо между облицовкой и утеплителем оставить пространство, равное 4- 15 см. Для защиты от ветра и дождя монтируется специальная мембрана.

• Если дом имеет штукатуреный фасад, то утепление производится пенополистиролом или каменной ватой в плитах. Здесь важно, чтобы материал был прочным и надежно держал свою первоначальную форму.

Утепляем перегородки

Утепление мансарды не может быть произведено без утепления перегородок, так как процессу нужно подходить комплексно. Делают это, как правило, минеральной ватой в плитах или другим подходящим материалом. Таким образом, можно получить негорючую и легкую конструкцию, которая надежно сохранит тепло.

Выполняются перегородки на каркасе, который имеет направляющие, выполняющие роль несущей конструкции. Плиты утеплителя кладут враспор или вдоль направляющих. Для того чтобы не возникало посторонних звуков, между перегородкой и полом вставляют прокладку из шумопоглащающего материала.

Подробнее о монтировании утепляющего материала здесь:

Создаем гидро- и пароизоляцию мансарды

Для того чтобы теплоизолирующий материал мог эксплуатироваться длительное время без различных проблем, таких, как намокание от конденсата при соприкосновении с поверхностью, которая имеет более низкую температуру, нужно снабдить его слоем гидро- и пароизоляции. В результате таких действий будет сохранен не только слой утеплителя, но также и стены со стропилами, так как это исключает их гниение.

Вода, которая в результате осадков попадает на крышу, должна выводиться наружу. Двухуровневая вентиляция создается при утеплении крыши в частном доме. Первым уровнем считается промежуток между кровельным материалом и гидроизоляцией, а вторым – между теплоизоляционным слоем и гидроизоляцией. Вентиляционные отверстия входного типа монтируются на свесе, а выходные на коньке крыши.

Между кровлей и влагопоглащающей пленкой должно быть как минимум 2 см, чтобы избежать намокания утепляющего материала. Для того чтобы надежно зафиксировать пленку нужно смонтировать контрбрусы минимальной высотой 2, 4 см. Пленка должна лежать свободно, в противном случае под тяжестью воды она может лопнуть.

Все внутренние стены мансарды снабжаются пароизоляционным материалом, который крепится на скобы степлера. Все стыки склеивают специально предназначенным для этого скотчем.

Заключение

Утеплить мансарду и создать еще одно помещение в доме можно самостоятельно, главное – это правильно подобранные материалы, в сочетании с точным следованием алгоритму проведения работ. Серьезный подход к делу поможет создать ту комнату, о которой хозяева долго мечтали, и сделать пребывание в ней уютным и комфортным.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Как утеплить мансардную крышу: пошаговая инструкция

Желание жить лучше, иметь просторные дома, отдельные комнаты для каждого члена семьи и гостей – вполне закономерное стремление наших сограждан. Улучшение условий проживания можно достичь двумя способами: строить большие и дорогие дома по традиционной технологии или использовать современные решения и переоборудовать чердачные помещения под жилые. Это так называемые мансардные комнаты, такой способ позволяет достигать поставленных задач с минимальными финансовыми потерями.

Благодаря удачному сочетанию качества жилья, комфортности проживания и сметной стоимости строительных работ, мансардные помещения имеют очень большую популярность среди отечественных застройщиков. В настоящее время существует много технологий и специальных материалов для утепления таких помещений. Для того чтобы сделать правильный и осознанный выбор, рекомендуется кратко ознакомиться с их физическими и эксплуатационными характеристиками.

Как утеплить мансардную крышу

Содержание статьи

• 1 Общие требования к утеплителям
• 2 Какие материалы можно использовать для утепления мансардной крыши
  • 2.1 Цены на теплоизоляционные материалы
  • 2.2 Калькулятор утепления мансарды
• 3 Пошаговая инструкция по монтажу утеплителя
  • 3.1 Цены на минвату
  • 3.2 Цены на доски строительные
• 4 Современная технология утепления мансардной крыши
  • 4.1 Видео — Как утеплить мансардную крышу

Общие требования к утеплителям

Промышленность выпускает широкий ассортимент материалов, используемых для утепления строений. Вне зависимости от технологии производства все они должны отвечать нескольким универсальным требованиям.

1. Низкая влагопроницаемость.
   Очень важный параметр — от него зависит долговечность эксплуатации мансардных помещений. Кроме того, повышение влажности значительно увеличивает теплопроводность.
2. Невысокая теплопроводность. Этому требованию отвечают все современные утеплители. Незначительную разницу в тысячные доли можно игнорировать и считать, что разницы по теплосбережению между ними нет. Дело в том, что такие минимальные разбежности полностью нивелируются во время строительных работ: практически невозможно выдерживать идеально одинаковую толщину утеплителей.

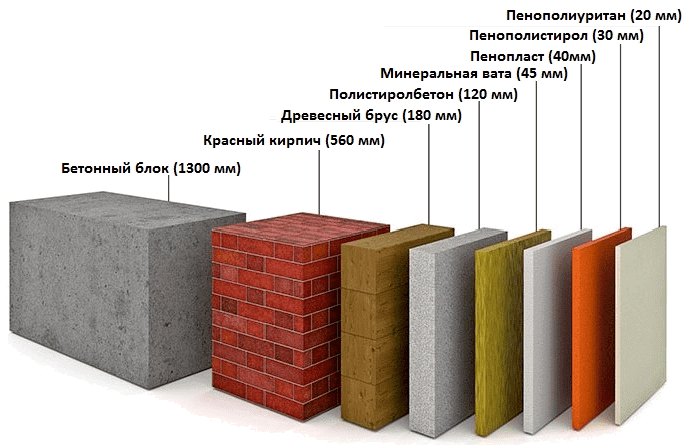

   Теплопроводность — основной показатель теплоизоляционных материалов

3. Небольшой вес. Это требование удовлетворить легче всего – абсолютно все утеплители имеют минимальную плотность, в противном случае это не утеплители. А небольшая плотность автоматически уменьшает вес.
4. Пожаробезопасность. Как и ко всем стройматериалам, к утеплителям выдвигается одно требование: чем меньше вероятность воспламенения – тем лучше.

   Показатели пожаробезопасности материалов

Это общие требования, и популярные утеплители в различной степени отвечают оптимальным показателям.

Какие материалы можно использовать для утепления мансардной крыши

Мы дадим краткое описание всех возможных вариантов, и на основе объективных характеристик застройщикам будет легче сделать правильный выбор.

Таблица. Виды утеплителей для мансарды

Наименование утеплителя	Физические и эксплуатационные характеристики
Минеральная (каменная) вата	Наиболее разрекламированный материал для утепления крыш. Имеет неплохие показатели теплосбережения, технологична, легко режется и укладывается. Минвата не выделяет в воздух никаких вредных химических соединений, не горит, разрешена к использованию без ограничений. Это положительные качества материала, но есть и отрицательные. Минвата очень гигроскопична, может впитывать большое количество влаги. Как следствие – резко увеличивается теплопроводность, рядом с влажной ватой быстро гниют все деревянные конструкции стропильной системы. Для защиты от проникновения влаги необходимо использовать специальные мембраны, а это дополнительное увеличение сметной стоимости строительства. Кроме того, цена минваты самая большая среди всех существующих утеплителей.
Пенопласт	Очень востребованный материал. По многим важным эксплуатационным показателям он превосходит характеристики минеральной ваты: имеет невысокие показатели теплопроводности (лучше, чем у минваты), отлично режется, легко устанавливается в ниши стропильных ног, имеет минимальный вес. Он не впитывает влагу, для него нет необходимости монтировать влаго- и парозащиту, что положительно сказывается на себестоимости мансардных помещений. Кроме того, это один из самых дешевых кровельных материалов. Что касается горючести, то современные виды имеют специальные добавки, теперь материал не поддерживает открытого горения. Это значит, что короткое замыкание не может поджечь пенопласт. Количество испарений химических соединений не превышает установленных норм, а сам утеплитель дополнительно закрывается отделочными материалами, что еще более уменьшает вероятность негативных последствий. Еще одно преимущество – пенопластом можно утеплять крыши не только изнутри, но и снаружи, укладывая его под кровельное покрытие.
Экструдированный пенополистирол	Как и пенопласт, рекомендуется применять в случае необходимости утепления крыши снаружи. По физическим параметрам ничем не отличается от пенопласта, кроме повышенных значений механической прочности. Но для утепления кровли прочность не имеет решающего значения. Недостатки – высокая стоимость.
Пенополиуретан	Во время утепления конструкций он задувается при помощи специального оборудования. Во время застывания пенополиуретан увеличивается в объеме и твердеет. Самый неудачный со всех точек зрения материал. Для достижения толщины в 10–15 см необходимо трижды повторять обработку, это дорого, долго и неэффективно экономически. Опытными строителями настоятельно не рекомендуется.
Эковата	Довольно новый и малораспространенный утеплитель, изготавливается из отходов целлюлозного производства или макулатуры. К преимуществам можно отнести только одно – отсутствие вредных соединений. Все фактические эксплуатационные характеристики значительно хуже, чем имеют вышеописанные в таблице утеплители.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Перед принятием решения о выборе утеплителя рекомендуется внимательно сравнить объективные характеристики материалов, при этом не обращать большого внимания на маркетинговые ходы производителей, а доверять независимой информации.

Сравнение пенопласта и минеральной ваты

И еще один очень важный момент: если толщина утеплителя не будет соответствовать климатической зоне, то от такого утепления большого эффекта ждать не стоит. Не нужно экономить, лучше толщину делать с запасом примерно пять сантиметров.

Калькулятор утепления мансарды

Перейти к расчётам



Eкажите запрашиваемые параметры и нажмите кнопку
«РАССЧИТАТЬ ТОЛЩИНУ УТЕПЛИТЕЛЯ»

Выбранный тип утеплителя

– плиты LOGICPIR ТехноНиколь – пенопласт белый, беспессованный – пенополистирол эксрудированный, типа пеноплэкс – пенополиуретан напыляемый – эковата напыляемая – эковата – заполнение полости – базальтовая вата – стекловата

Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для покрытий)



Укажите параметры материала внутренней обшивки чердачного помещения

Материал внутренней обшивки (отделки)

– доска или натуральная вагонка – клееная фанера – листы OSB – вагонка или панели МДФ – натуральная пробка – плиты ДСП или листы ДВП – гипсокартон – гипсоволоконные листы ГВЛ

Толщина обшивки, мм

Пошаговая инструкция по монтажу утеплителя

Для примера мы возьмем самый распространенный вариант: утепление делается изнутри, материал – рулонная минеральная вата. Работать нужно в рукавицах, желательно надевать маску для защиты органов дыхания.

Цены на минвату

Минвата

Шаг 1. Занесите рулоны минеральной ваты в помещение, разрежьте упаковку и дайте несколько минут отстояться. За это время она примет свою рабочую толщину и прогреется до окружающей температуры.

Разрезают упаковку и раскатывают утеплитель на полу

Шаг 2. Снимите расстояние между стропильными ногами и отрезайте от рулона куски такой же ширины. Резать следует острым монтажным ножом под линейку (деревянную рейку или металлический профиль). При резании максимально плотно прижмите минвату к полу, за счет этого облегчается процесс. Лезвием ножа совершайте возвратно-поступательные движения. Как только вата начнет вытягиваться – немедленно приостанавливайте резку и начните все сначала. Одновременно убедитесь, что острие ножа не затупилось.

Выполняют раскрой утеплителя

Важно. Для того чтобы исключить появление щелей и увеличить прочность фиксации минваты, рекомендуется ширину куска увеличивать на пять сантиметров. Во время укладки материал немного сожмется и будет прочно удерживаться в нише.

Шаг 3. Утеплите щель между первой стропилиной и стеной, ширина полосы зависит от размеров щели. Не забывайте постоянно делать запас по размерам для уплотнения утеплителя в нише.

Заполняют утеплителем промежуток между стеной и балкой

Шаг 4. Начинайте утеплять стропильную систему кровли. Если у вас расстояние между стропилинами одинаковое, то можно нарезать много кусков минваты, а потом их укладывать. Так работы идут значительно быстрее. Если шаг стропильных ног неодинаков, то придется каждый раз снимать размеры и отрезать куски минеральной ваты. Для того чтобы утеплитель в этих случаях не выпадал с ниши, набейте на стропилины деревянные рейки размером примерно 3×5 см, они будут придерживать материал. Расстояние между рейками выбирайте такое, чтобы на каждый кусок минваты было минимум два упора.

Набивают на стропила рейки, чтобы вата не выпадала, и вставляют между досками утеплитель

Шаг 5. После того как в ниши уложено два слоя утеплителя, нужно их дополнительно закрепить шпагатом. Крепите нить, фиксируя ее при помощи степлера к стропильным ногам, натягивайте и поддерживайте положение утеплителя.

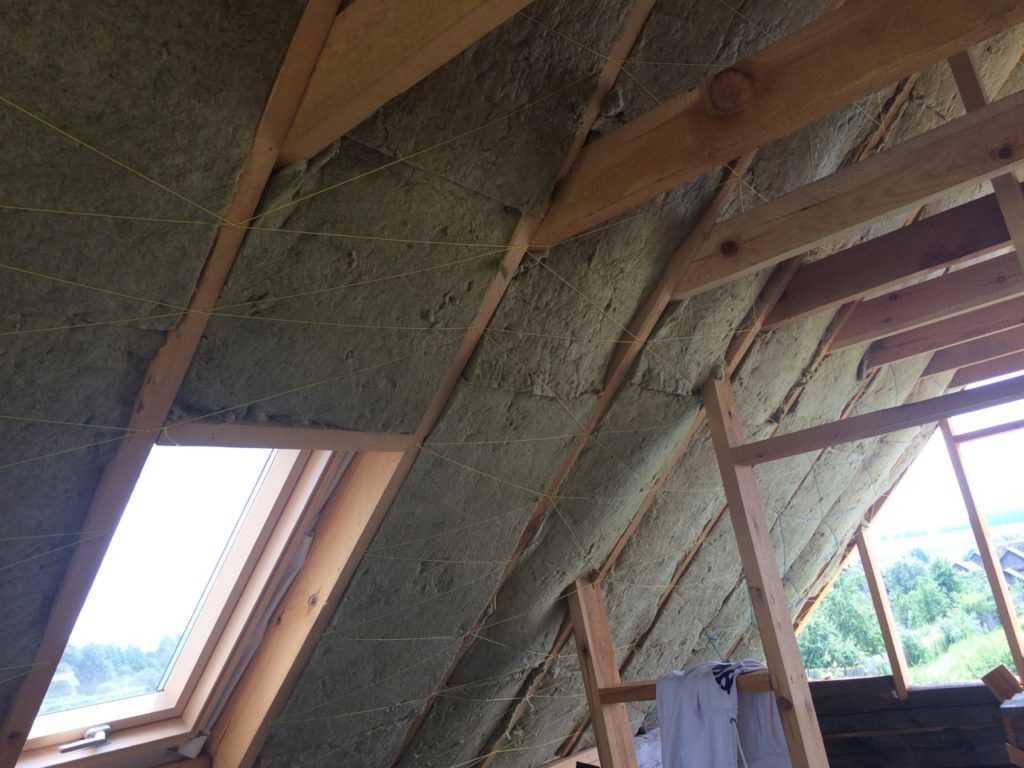

Чтобы утеплитель не провисал, его дополнительно закрепляют шпагатом

Практический совет. Горизонтальные куски минваты требуют дополнительной фиксации, для этого между деревянными рейками вначале натяните нити, а только потом укладывайте на место материал.

С приобретением опыта работы намного ускоряются. В сухой брусок саморезы очень трудно закручивать, лучше прибивайте их обыкновенными гвоздями.

Шаг 6. Утеплите ниши между прибитыми рейками. Это отнимает мало времени и позволяет экономить заметное количество тепловой энергии. Мы уже упоминали, что всегда лучше делать утеплитель толще расчетных значений. Минвату крепите шпагатом. Теперь осталось сделать пароизоляционный слой и оббить внутренние поверхности стен мансардных помещений.

Так выглядит утепленная крыша мансарды

Цены на доски строительные

Доски строительные

Современная технология утепления мансардной крыши

Выше приведена технология теплоизоляции, которая считается оптимальной в нашей стране. Для общего развития будет интересно узнать, как утепляют мансардные помещения в развитых странах. Кстати, все описанные приспособления, инструменты и доборные элементы имеются у нас в продаже, просто отечественные мастера не привыкли с ними работать. За рубежом производительность труда строителей выше минимум в пять раз, два рабочих полностью утепляют крышу и отделывают стены мансарды гипсокартонными плитами за один день.

Шаг 1. Натяните по стропильным ногам и ригелям нити, расстояние между которыми должно равняться ширине листов минеральной ваты. По нитям установите специальные металлические планки, они одновременно выполняют несколько функций.

Между стропилами натягивают нить и прикручивают металлические держатели

1. Удерживают минеральную вату от выпадения. Делается это специальным усиком. После установки утеплителя он отгибается в горизонтальное положение и придерживает материал.
2. Служат основой для фиксации парозащитной мембраны с помощью пластиковых крепежей, причем материал не прорывается, а немного вытягивается — такая технология позволяет сохранять его целостность.
3. Пластиковые защелки удерживают металлические профили для монтажа гипсокартонных плит.

Вот так за счет простых планок в несколько раз ускоряется процесс утепления крыши и отделки мансардных помещений. Кроме ускорения, существенно повышается качество работ.

Важно. Надо знать, что такую технологию можно использовать только тогда, когда расстояния между всеми узлами стропильной системы одинаковые и стандартные, колебания размеров не превышает нескольких миллиметров.

Шаг 2. Вставьте в ниши минвату, для фиксации положения отогните концевики планок.

Заполняют ниши утеплителем, отгибают концы пластин для удержания ваты

Шаг 3. Закройте утеплитель пароизоляционной мембраной. Она крепится специальными пластиковыми защелками в отверстия отогнутых металлических концевиков. Все нахлесты и выводы тщательно заклеиваются специальным скотчем. Если есть шероховатые поверхности, то к ним мембрана приклеивается силиконовым герметиком.

Крепят мембрану, стыки фиксируют скотчем

Шаг 4. Проделайте выводы электрической проводки, проходки вентиляционных и дымовых труб, тщательно загерметизируйте мансардное окно. Каждое отверстие рекомендуется несколько раз по периметру проклеивать пленкой, а если это в силу конструктивных особенностей сделать невозможно, то нужно воспользоваться силиконовыми герметиками.

Окно мансарды тщательно герметизируют

Шаг 5. Наденьте на пластиковые защелки металлический профиль для фиксации гипсокартонных плит. Расстояние между защелками стандартное и точно соответствует размерам плит.

На пластиковые защелки надевают профиль для гипсокартона

Шаг 6. Положите гипсокартонную плиту на специальный подъемник, вращайте рукоятку механизма до тех пор, пока она не поднимется и ляжет на свое место к потолочным профилям. Специальным электрическим инструментом закрепите плиты заклепками. Вертикальные плиты устанавливаются вручную без подъемника.

Лист поднимают и фиксируют заклепками

При помощи такой технологии два квалифицированных строителя полностью готовят мансардное помещение средних размеров всего за один рабочий день. Если вам понравилась их работа, то покупайте инструменты и приспособления и перенимайте прогрессивный строительный опыт, а не ходите неделю по чердаку со степлером и рейками.

Утепление крыши мансарды снаружи

Видео — Как утеплить мансардную крышу

Обычно мансарда имеет небольшую площадь, и теплоизоляция ее крыши много времени не занимает. Что касается крыши дома, то здесь объем работ гораздо больше, и процесс утепления продолжительнее. Как правильно утеплить крышу, можно прочитать на нашем сайте.

фото, видео, инструкция по возведению

• Стропильная система мансардной крыши: разновидности и устройство конструкции
• Стропильная система мансардной крыши: особенности конструкции
• Схемы мансардной крыши
• Элементы конструкции мансардной крыши
• Виды мансардных крыш
• Односкатная мансардная крыша. Фото удачных проэктов
• Двухскатная мансардная крыша: особенности строительства
• Стропильная система мансардной крыши. Чертежи классического варианта
• Расчет мансардной крыши
• Окна для мансардной крыши
• Способы монтажа мансардной крыши
• Как построить мансардную крышу традиционным способом?
• org/ListItem”> Технология утепления мансардной крыши
• Важные правила при утеплении мансардной крыши
• Как правильно утеплить мансардную крышу: ход выполнения работ
• Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?
• Видео: создание мансардной крыши своими руками, пошаговая инструкция.

Стропильная система мансардной крыши: разновидности и устройство конструкции

Мансардная крыша: фото, видео, инструкция по возведению, виды мансардной крыши. Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.

Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Стропильная система мансардной крыши: особенности конструкции

---

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

---

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Схема стропильной системы мансардной крыши

Элементы конструкции мансардной крыши

---

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

• мауэрлата;
• стропильных ног или стоек из балок;
• вертикальных стоек;
• прогонов;
• конькового бруса;
• обрешетки;
• дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш

---

Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

• односкатные;
• двускатные;
• ломаные состоят из двух или более скатов с разным углом наклона;
• вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
• полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
• купольные характеризуются круглой или многоугольной формой;
• сводчатые имеют в разрезе форму дуги.

Пример удачной реализации мансардной крыши усложненной конструкции

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Мансардная вальмовая крыша сложной конфигурации требует особых просчетов нагрузки на фундамент и стены здания

Односкатная мансардная крыша. Фото удачных проэктов

---

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства

---

Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Двухскатная крыша является одним из самых популярных вариантов конструкции при строительстве мансардного этажа

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

• щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
• асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
• ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

В случае строительства мансардной крыши с нестандартной конфигурацией стропильной системы стоит прибегнуть к услугам специалистов

Стропильная система мансардной крыши. Чертежи классического варианта

---

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

---

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Окна для мансардной крыши

---

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

---

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

---

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши

---

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

• гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
• диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.



Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

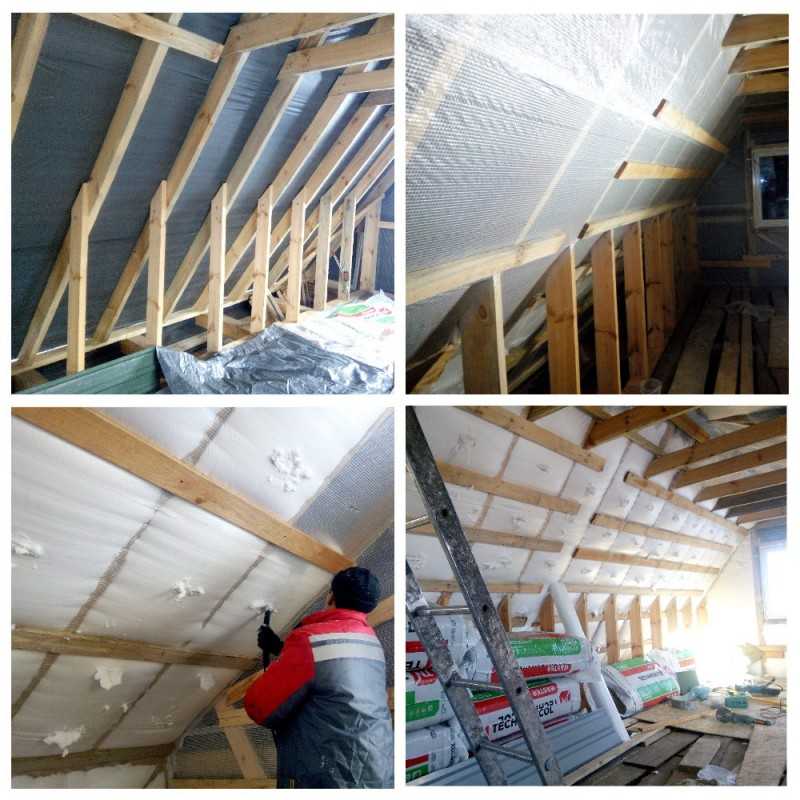

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Важные правила при утеплении мансардной крыши

---

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ

---

Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Процесс утепления крыши снаружи вспененным пенополистиролом

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
2. Набивается обрешетка.
3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Слой утеплителя для помещения мансардного типа должен быть не менее 100 мм

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

---

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Видео: создание мансардной крыши своими руками, пошаговая инструкция.

---

чертеж и монтаж кровли фото, видео

Содержание:

Мансардная крыша своими руками чертежи
Технические термины и правила безопасности
Мансарда своими руками фото: строительство каркаса
Обустройство обрешетки и утепление
Мансардная крыша своими руками пошагово видео

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

• высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
• расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
• в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

• Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
• Деревянные брусья, образующие скат кровли, носят название стропил.
• Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
• Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

• использовать крепежный пояс;
• тщательно закреплять леса при установке;
• не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
• следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
• не оставлять незакрепленные детали на скатах крыши;
• стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы – мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 – 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине – его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

Утепление крыши мансардного типа

Содержание

Утепление крыши мансардного типа

Какой утеплитель лучше для мансардной крыши: 7 лучших вариантов

Самостоятельно обустроить под крышей жилое пространство вполне по силам каждому домашнему мастеру. При этом встает вопрос, как выбрать утеплитель для крыши мансарды, какой лучше. Рассмотрим все варианты.

Почему необходима теплоизоляция мансарды

В холодное время года, когда в доме работает отопление, возникает значительный перепад температур между комнатами и улицей. Теплые потоки по законам физики стремятся к источнику холода, следовательно, двигаются в направлении к крыше и стенам. Там, где разогретый воздух соприкасается с холодной поверхностью, образуется конденсат, который со временем накапливается и разрушает строительные материалы.

Особенно заметно это явление в мансардном помещении. Оно образовано скатами крыши и фронтоном, то есть элементами, одной стороной соприкасающимися с уличным воздухом, другой — с комнатным. Поэтому главная задача теплоизоляции заключается в предотвращении попадания разогретого потока на холодные внешние поверхности. Сделать это можно двумя способами:

Внешняя изоляция

Укладывается в процессе строительства поверх стропил. Накрывается гидроизоляционной пленкой, сверху монтируется кровля. В результате изоляция ложится сплошным полотном, без мостиков холода. Это главное преимущество метода. Основной недостаток — возможность монтажа только в ходе стройки или капитального ремонта.

Внутреннее утепление

Изоляция монтируется изнутри. Ее вставляют между стропилами, закрывают слоями паро- и гидроизоляции. Это более трудоемкий метод. Кроме того, не всегда получается предотвратить появление мостков холода. Зато монтировать изоляцию этим способом можно в любой момент после окончания строительства или капремонта.

Таким образом, грамотно уложенная теплоизоляция не выпускает наружу потоки разогретого воздуха, что уменьшает затраты на отопление. Помимо этого она предотвращает образование и накопление большого количества конденсата, который разрушает строительные материалы и тем самым продляет срок эксплуатации постройки.

Каким должен быть утеплитель для мансардной крыши

При выборе оптимальной изоляции нужно знать, какими свойствами она должна обладать. Мы выделили основные критерии:

Низкая теплопроводность

Способность вещества передавать тепло выражается числовым коэффициентом. Чем ниже этот показатель, тем лучшим изолятором является покрытие. Современные модели обладают коэффициентом менее 0,04 Вт/мК, что вполне достаточно для кровли. От теплопроводности зависит толщина слоя изолятора. Чем коэффициент ниже, тем тоньше понадобится полотнище.

Влагостойкость

В подкровельном пространстве в разных количествах присутствует конденсат. По этой причине нужно выбрать только устойчивый к воздействию воды изолятор. Категорически не подходят материалы, которые намокают и теряют свои свойства.

Способность сохранять форму

Очень важное качество, поскольку стены мансарды наклонены. Рыхлое покрытие со временем попросту «сползет» вниз и перестанет выполнять свои функции. Утеплитель должен быть плотным, длительно удерживать форму.

Хорошее звукопоглощение

Подкровельное помещение нуждается в хорошей шумоизоляции. Падающие на крышу капли дождя, особенно если кровля металлическая, сильный ветер создают неприятный шум, который мешает отдыху находящихся здесь людей.

Экологическая безопасность

Жилое пространство под крышей находится в сложных условиях. Летом оно сильнее, чем все остальные комнаты, нагревается солнцем, зимой больше остывает. Поэтому изолятор должен быть максимально безопасным. Недопустимо, если он будет выделять даже незначительное количество токсичных веществ. Под влиянием высоких температур оно может значительно увеличиться.

Устойчивость к горению

Изоляция не должна воспламеняться и поддерживать огонь. У людей должно быть время, чтобы в случае возникновения опасности они могли покинуть дом. Важно, чтобы в процессе тления или горения покрытие не выделяло ядовитых веществ, иначе неизбежно отравление.

Какой выбрать утеплитель для мансарды: возможные варианты

Ассортимент изоляционных полотен разнообразен, но все их можно поделить на несколько групп:

Стеклянная вата

Изготавливается из отходов производства стекла, состоит из мелких хрупких волокон. Из достоинств отметим:

• Невысокую теплопроводность, толщина утепляющего слоя минимум 120 мм.
• Отсутствие в составе токсичных веществ.
• Низкую горючесть.
• Непривлекательность для насекомых и для грызунов, они в ней не селятся.
• Низкую стоимость.

Главный недостаток стекловаты — ломкость и пыление. Тонкие волокна очень хрупки, при их разрушении образуется мелкая пыль, состоящая из острых осколков. При их попадании на кожу, в дыхательные пути или на слизистые возникают неприятные ощущения. Если не соблюдаются правила безопасности, возможны заболевания и аллергические реакции. Поэтому изоляция при монтаже надежно изолируется, чтобы пыль не попадала в помещение.

Стекловата гигроскопична, она легко впитывает воду. При намокании ее теплоизоляционные характеристики значительно ухудшаются. Особенно это актуально для рыхлых рулонных покрытий. Плитные имеют большую плотность, поэтому менее гигроскопичны. Со временем волокно ломается и дает усадку.

Как производится утепление мансардной крыши и как подготовить крышу частного дома для зимнего проживания

Оборудование крыши утеплителем является одним из самых важных этапов сооружения крыши, которая рассчитана на длительную эксплуатацию.

Утепление мансардной крыши частного дома обеспечивает комфортное проживание в доме.

Особенно, если под крышей расположена мансарда.

Процесс можно провести самостоятельно, предварительно разобравшись в нюансах работ и выбрав правильный материал для утепления.

В данной статье вы узнаете как утеплить мансардную крышу для зимнего проживания.

Какой утеплитель лучше

Когда встает вопрос об утеплении конструкции крыши, первостепенно рассматривают всевозможные материалы, которые предназначены для таких целей. Какой утеплитель лучше для мансардной крыши?

Учитывая все индивидуальные параметры конструкции, выбирают материал из предложенных на рынке в соответствии с их характеристиками.

Минеральная и стекловата

Такие разновидности материалов наиболее популярны, в особенности для процесса утепления своими руками. Для них характерны высокий уровень теплопроводности и пожаробезопасности.

Укладка утеплителя происходит достаточно просто, при этом между ним нет зазоров. Во время эксплуатации форма остается прежней, не меняется, что обеспечивает длительный срок пользования.

Кроме этого, свойства шумоизоляции для этих видов утеплителя находится также на высоком уровне. Стоимость утеплителей невысокая, при этом обладают безопасностью при использовании и экологичностью.

Различия их в сырье, которое используется для производства. Минеральную разновидность производят из расплавленных горных пород, а стекловату из стекольного расплава. Касаемо термопорога, то у стекловаты он ниже, чем у минерального аналога, однако к замерзанию устойчива.

Присутствуют в характеристиках этих утеплителей и недостатки, которые следует учитывать при выборе. Из-за того, что уровень влаго- и паровпитываемости достаточно высокий, при намокании он теряет большую часть своих свойств, что приводит к необходимости полного переоборудования утеплительного слоя крыши.

Такая проблема решается в процессе монтажа, обеспечив гидроизоляцию при помощи специальной пленки или фольги. Сделав все работы аккуратно и правильно, можно не опасаться за нарушение структуры утеплителя и возникновение различных поломок.

Кроме этого, сам процесс выполнения работ требует особой осторожности и соблюдения мер безопасности, ведь попадание частиц материала на открытые участки кожи или слизистую оболочку приносит вред организму.

Пенопласт

Также достаточно популярен в сооружении утепления для мансардной крыши, однако не является лучшим выбором. Хотя такой материал имеет высокий уровень теплопроводности и влагостойкости, маленький вес, и низкую стоимость, характеризуется некоторыми недостатками.

Пенопласт ненадежен в отношении пожаробезопасности. Кроме этого, процесс его монтажа весьма затруднен, в особенности на крыше, которая имеет разные углы.

В процессе разрезания на фрагменты, пласты пенопласта крошатся, что приводит к образованию больших зазоров, а, соответственно и уменьшение уровня теплоизоляционных свойств. Крошится такой материал не только при разрезании, но и в течение срока эксплуатации.

Экструдированный пенополистирол

Один из наилучших вариантов для обустройства утеплительного слоя крыши снаружи, который располагается под кровельным покрытием. Не подвержен возгоранию и сохраняет исходную форму, способен задерживать влагу и пар.

Также весьма удобным в сооружении утеплительного слоя является и то, что необходим достаточно тонкий слой этого материала. Однако стоимость у пенополистерола высокая и при этом он не обладает экологичностью, поскольку произведен из искусственного сырья.

Пенополиуретан

Главной преимущественной характеристикой такой разновидности утеплительного материала является то, что его укладка заключается в задувании пены при помощи специального оборудования.

Такая технология позволяет избежать зазоров в слое. Когда пена застывает, то форму сохраняет весь срок пользования, при этом не подвержена к возгоранию и устойчива к высокой влажности и не пропускает воду.

Из недостатков у такого материала имеется лишь один – это невозможность пропускать пар, что приводит к высокому уровню влажности на мансарде. Для преодоления такого минуса необходимо устанавливать вентиляционную систему принудительного типа.

Эковата

В первую очередь эта разновидность утеплителя изготовлена из экологически чистого сырья. Оборудование им поверхности крыши проводится аналогичным образом, как и пенополиуретан.

Высокий уровень влагостойкости и пар проницаемости, устойчив к горению обладает малым весом. Монтажные работы очень простые.

Мансардный пирог

Прежде чем приступать к работам по утеплению крыши, стоит понять структуру и толщину такой конструкции. Иначе ее называют «мансардный пирог».

Учитывая все нюансы такого сооружения, требования, которые предъявляются к утепляющему слою – особенные.

Объясняется это тем, что по конструкции сооружения стены представлены скатами крыши и фронтонами здания, в некоторых случаях наблюдается плотное прилегание к скатам.

Это становится причиной быстрого нагревания воздушных масс в помещении в летний период и скорого остывания в зимний.

Что касается структуры конструкции, то она представляет собой следующее:

• Слой пароизоляционного материала;
• Утеплительный слой;
• Вентиляционный зазор;
• Гидроизоляционный материал;
• Кровельное покрытие.

Большее внимание уделяют системам вентиляции и теплоизоляционному слою, именно от них зависит то, на сколько удобно и комфортно будет находиться в помещении.

Как правильно утеплить мансардную крышу

Вся суть процесса по прокладке утепляющего материала заключается в том, чтобы подготовить поверхность и пространство для теплоизолирующего слоя, провести непосредственно укладку и зафиксировать всю конструкцию.

Для этого проделывают следующие манипуляции:

• В процессе возведения мансардной крыши, когда рассчитывается шаг расположения стропил, учитывается необходимость будущей укладки теплоизоляции. Отталкиваются в этом случае от параметров матов материала, которые должны располагаться вплотную между стропилами;
• Оборудуют слойпароизоляции, который укладывается сверху стропильной системы. В случае использования утеплителя со свойствами, устойчивыми к влаге и пару, такой слой не укладывается;
• Проводят сооружение контробрешетки, поверх которой накладывается водонепроницаемая, пропускающая пар, мембрана. Расстояние, образовавшееся в промежутке контробрешетки и утеплителя, обеспечит функции вентиляционной системы. Дополнительно можно проделать в кровельной конструкции отверстия для вентиляции, но это не является обязательной задачей;
• Этап настилания материала для утепления требует особой внимательности. Кроме того, что настилать маты или плиты утеплителя нужно вплотную к стропилам, стоит помнить, что таковой слой отсутствует в месте установки стропил. В большинстве случаев стропила изготавливаются из дерева или металла, что по теплопроводности существенно отличаются от специализированного слоя. В месте расположения стропила остается «холодное» место, которое также утепляется;
• Утепление участков установки стропильной системы проводят поверх конструкции. Учитывая то, что при этом стропильная система скроется утеплителем, а в последующем к этой конструкции понадобится крепить некоторые элементы, то стоит пометить участки расположения каркаса крыши.
• Сверху слоя теплоизоляции укладывается паропроницаемая пленка, после чего все надежно закрепляется при помощи внутренней обрешетки.

Схема утепления мансардной крыши

Процесс утепления ломаной крыши

Мансардная разновидность крыши утепляется либо изнутри, либо снаружи.

У каждого способа существует ряд особенностей, которые учитываются перед началом работ.

Большую популярность имеет способ наружной укладки утепляющего слоя из-за лучшего качества результата.

Чтобы понять, как лучше выполнить монтаж теплоизоляции при обустройстве кровельного пирога, необходимо заранее ознакомиться с пошаговой инструкцией проведения работ. Только тогда вы сможете самостоятельно не только утеплить, но и построить крышу.

Наружное утепление

Такой процесс не отличается сложностью и проводится по следующему алгоритму:

1. Первостепенно стропила с нижней стороны подшиваются фанерой или доской обрезного типа.
2. После этого проводят укладку слоя теплоизоляции. Поверхность слоя и стыки проклеиваются при помощи фольгированного скотча. Очень важно укладку пароизоляции проложить на верную сторону, потому как этот материал способен функционировать в одном направлении.
3. Далее укладывается утеплительный материал. При этом следует избегать свободного пространства, нужно чтоб утеплитель лежал плотно.
4. Следующим шагом является раскладка гидробарьера сверху стропильной конструкции. Склеивание проводят также специализированной лентой.
5. Предпоследними проделывают вентиляционные зазоры. Проводят этот процесс при помощи рейки, которую располагают поверх гидробарьера. Высота рейки выбирается в зависимости от параметров кровельного покрытия. Если кровля волнистого типа, то стандарт рейки – это 20-30 мм, если кровля плоского типа, то 50 мм.
6. Последними проводят установку обрешетки и укладывают кровлю.

Учитывая то, что материал для теплоизоляции не имеет защиты от осадков, то работы стоит проводить только при ясной погоде.

Утепление мансардной крыши изнутри

С первого взгляда можно решить, то что такой способ утепления является более надежным и практичным из-за того, что атмосферные осадки не попадают на материал, т.к. защищены кровельным покрытием.

Однако такой способ имеет недостатки:

• Монтаж большей части материала проводить очень неудобно с нижней стороны наверх, а провести фиксацию рулонных материалов в некоторых местах невозможно;
• В системе стропил присутствуют элементы для усиления конструкции, места сопряжения которых не защищены теплоизолирующим материалом.

Этапы установки теплоизолирующего слоя внутренним способом:

1. Монтаж начинается снизу крыши и выкладывается пленка с гидроизоляциоными свойствами внахлест, скрепляется клейкой лентой. В местах, расположенных вблизи стен, покрытие должно иметь больший запас, который корректируется после завершения всего процесса.
2. Оборудуют конструкцию при помощи контрреек, которые крепят к стропильной системе гвоздями. Это необходимо для обеспечения вентиляционного зазора и плотное прилегание слоев друг к другу.
3. После этого проводят укладку утеплителя.
4. Последним этапом является оборудование пароизоляционной мембраны, которую фиксируют строительными скобами внахлест.

Заключение

Какой способ монтажа выбирать для обустройства теплоизоляционной конструкции для мансардной крыши во многом зависит от индивидуальных параметров строения. Следует изначально изучить в полной мере все нюансы проектирования дома и условий.

Полезное видео

В данном вы узнаете как правильно утеплить мансардную крышу:

Утепление мансардной крыши: подробный инструктаж по устройству теплоизоляции в мансарде малоэтажного дома

Качественное утепление мансардной крыши необходимо, если помещение предполагается использовать в зимнее время. Для выполнения теплоизоляционных работ не обязательно вызывать специалистов. Все этапы по утеплению мансарды можно осуществить самостоятельно. Сомневаетесь, что получиться? Мы поможем вам в решении этой задачи.

В статье мы привели практические рекомендации по выбору оптимального материала, обозначили специфику утепления крыши снаружи и изнутри помещения. Кроме того, мы подробно описали технологию работ с использованием двух наиболее популярных теплоизоляторов: минеральной ваты и пенопласта.

Общие сведения о процессе

Чаще всего мансарду утепляют изнутри уже после того, как основные кровельные работы окончены. Теплоизоляционный материал укладывают в пространство между стропилами, после чего выполняют декоративную отделку помещения.

Допустимо монтировать слой утеплителя и сверху на стропильную систему, как часть кровельного пирога, но это вариант, связанный с определенными трудностями. Высока вероятность намокания теплоизоляционного материала, его придется постоянно чем-то накрывать, а это неудобно.

Предпочтение этому способу отдают только в тех случаях, когда стропила оставляют на виду как часть оригинального интерьера.

Если же нужно просто сделать теплую мансарду, проще и быстрее провести внутренние работы. Их выполняют после того, как завершен монтаж кровли. Когда работы нужно выполнить в уже давно построенном доме, то выбора нет, утеплять мансарду нужно изнутри.

Перечень материалов, пригодных для утепления мансарды достаточно широк, к числу наиболее востребованных теплоизоляторов относят:

• рулонные материалы – минеральная каменная вата, стекловата;
• плиты – пенопласт, экструдированный пенополистирол.

Толщину утеплителя подбирают в зависимости от климатических условий. Обычно для южных районов достаточно слоя в 100 мм, в умеренной зоне количество материала можно увеличить до 150 мм, а в местности с суровым климатом понадобится не менее 200 мм теплоизоляции.

Ориентироваться также следует на характеристики конкретного материала, выбранного для отделки, а также на особенности обшивки. В этом качестве используют фанеру, доску, гипсокартон, ОСБ, МДФ, пробку, вагонку и т.п. Для выполнения расчетов можно использовать онлайн-калькуляторы.

Наиболее частый выбор при утеплении крыши мансарды:

• пенопласт – меньше весит, он практически не намокает, не продувается, но чувствителен к воздействию ультрафиолета и может загореться при пожаре;
• минеральная вата – полностью пожаробезопасна, но требует максимальной защиты от воздействия влаги и ветра.

Минераловатный утеплитель проще разрезать на отдельные куски, он восстанавливается после сжатия, хотя серьезные механические нагрузки в этом случае противопоказаны.

Как использовать минеральную вату?

Утепление с помощью этого материала выполняют следующим образом:

1. Измеряют расстояние между стропилами.
2. Нарезают теплоизоляционный материал кусками подходящего размера.
3. Выполняют разметку под крепеж на стропилах.
4. Монтируют кронштейны под металлический профиль.
5. Устанавливают профиль, чтобы проверить его положение.
6. Корректируют положение кронштейнов и снимают профиль.
7. Вставляют отрезки минеральной ваты в межстропильное пространство.
8. Закрывают уложенный утеплитель и стропила еще одним слоем минеральной ваты в рулоне.
9. Устанавливают металлический профиль, чтобы зафиксировать положение утеплителя.
10. На профиль наклеивают двусторонний скотч.
11. На скотч фиксируют пароизоляционную мембрану.
12. Проклеивают стыки односторонним скотчем.

На этом работы по утеплению можно считать завершенными, можно устанавливать гипсокартон, прокладывать электрический кабель, выполнять декоративную отделку и т. п.

Перед тем, как утеплять крышу мансарды изнутри, рулон с ватой следует развернуть и оставить на некоторое время. При хранении и транспортировке из материала выходит некоторое количество воздуха, он становится немного тоньше, чем заявлено.

Нужно дать ему полежать на ровной поверхности, чтобы восстановились изначальные характеристики. Измерять куски минеральной ваты можно обычной рулеткой, подойдет и строительный метр. Для разрезания понадобится острый нож.

От ветрозащиты до разметочной линии под кронштейны нужно оставить расстояние, которое соответствует толщине утеплителя. Между рядами этих элементов обычно выдерживают шаг в 400 мм.

Между краем кронштейна и нижним краем кровельного пирога нужно оставить пространство, которое равно двойной толщине утеплителя. Этого будет достаточно, чтобы уложить материал, не сминая его.

После того, как профиль снят, начинают укладку кусков минеральной ваты. Она должна входить в пространство ровно и плотно. Зазоры и перекосы недопустимы.

Теперь нужно взять рулон теплоизоляционного материала и раскатать его. Ему тоже не помешает дать некоторое время “полежать”, чтобы восстановить утраченную форму. Слоем утеплителя укрывают и уже имеющийся теплоизолятор, и торцы стропил.

После этого нужно зафиксировать положение утеплителя. Для этого металлический профиль закрепляют на кронштейнах.

Далее надо установить пароизоляционную пленку. Чтобы она держалась на профиле, достаточно использовать двусторонний скотч. Материал укладывают внахлест, важно, чтобы он везде лежал ровно, без перекосов и складок.

Отдельного внимания заслуживают углы комнаты, это сложные места. Здесь рекомендуется положить еще один слой пленки. Чтобы его зафиксировать, используют строительный степлер и скотч.

Чтобы отрезки минеральной ваты не провисали во время монтажа, рекомендуется дополнительно фиксировать их положение с помощью капроновой нити. Подойдет также тонкая проволока из меди. Эта рекомендация полезна и при использовании прессованной ваты, которая сначала держит форму, но в дальнейшем имеет свойство деформироваться.

Для повышения теплоэффективности, можно использовать не один толстый слой ваты, а два тонких. Парозащитная мембрана должна быть обращена шероховатой стороной внутрь помещения, иначе утеплитель подвергнется воздействию конденсата.

На парозащитную пленку нужно уложить контр-обрешетку толщиной около 25 мм, чтобы обеспечить нормальную циркуляцию воздуха и испарение влаги.

Порядок работ с пенопластом

Описанием того, как утеплить пенопластом мансардную крышу, может служить следующий ряд операций:

1. Нарезают листы утеплителя в соответствии с размерами пространства между стропилами.
2. Пенопласт устанавливают на место и фиксируют с помощью монтажной пены.
3. Выполняют монтаж второго слоя пенопласта.
4. Все стыки повторно обрабатывают монтажной пеной.

После этого можно приступать к прокладке коммуникаций и отделке помещения. Хотя схема и выглядит более простой, по сравнению с утеплением мансарды минватой, к качеству работ предъявляются повышенные требования.

Очень важно правильно использовать монтажную пену. Ее задувают в места примыкания утеплителя к стропилам, а также на стыки между отдельными листами. После нанесения нужно подождать около пяти минут, только потом прижимать следующий элемент.

Выступившую пену после застывания срезают ножом. Перед тем, как укладывать следующий слой пенопласта, монтажной пеной обрабатывают все края и стыки на уже установленном утеплителе.

Выждав необходимое время, второй слой просто прижимают к первому. Иногда наносят дополнительную пену, чтобы улучшить качество сцепления слоев.

Прилегание слоев пенопласта должно быть настолько плотным, насколько это возможно, а стыки не должны совпадать, чтобы предотвратить утечку тепла и появление конденсата.

После этого все стыки вокруг куска пенопласта повторно задувают пеной. Хорошая герметизация – основное требование при утеплении пенопластом.

Отдельного внимания заслуживает мауэрлат в месте соединения со стропилами. Здесь рекомендуется щедро расходовать монтажную пену, чтобы обеспечить правильную герметизацию этого подвижного элемента.

Работать с пенопластом проще, чем с минеральной ватой. Использование монтажной пены позволяет выполнить все работы по утеплению мансардной крыши частного дома значительно быстрее. Но не стоит спешить в ущерб качеству.

Если между слоями утеплителя останется зазор, туда проникнет влага, а это со временем может привести к повреждению стропильной конструкции.

Особенности применения других материалов

Экструдированный пенополистирол – хорошая, но более дорогая замена пенопласту. Он выпускается в виде плит. Можно приобрести элементы со ступенчатым торцом, который обеспечит исключительно плотное соединение.

Плиты экструдированного пенополистирола не кладут между стропилами, а монтируют поверх них. Фиксируют материал с помощью различных клеевых составов или саморезов с увеличенной в размере телескопической шляпкой.

Простой монтаж способствует сокращению сроков выполнения работ, но следует помнить о горючести пенополистирола, выполняя монтаж электропроводки.

Стекловата по технологии монтажа схожа с минераловатным утеплителем. Но работать с таким материалом сложнее, поскольку понадобится защитная одежда, чтобы сохранить кожу от раздражающего воздействия стеклянного волокна. Понадобится также защитная маска для лица, контакт стекловаты со слизистыми оболочками нежелателен.

Эковата – интересный вариант для утепления. Это безопасный и эффективный материал, который наносят в пространство между стропилами. Но проведение работ обойдется достаточно дорого.

Вспененный пенополиуретан обеспечивает исключительно надежную изоляцию. Его наносят сплошным слоем без швов. Но выполнить такие работы самостоятельно сложно, поскольку для этого нужно оборудование и обученный персонал.

Подробный обзор теплоизоляционных материалов с описанием их преимуществ и недостатков, а также дополнительные советы по выбору утеплителя для мансардной крыши представлены в этой статье.

Выводы и полезное видео по теме

Утепление минватой изнутри:

Как утеплить пенопластом мансардную крышу для зимнего проживания:

Чтобы выполнить утепление мансарды правильно, следует подобрать подходящий материал и точно придерживаться технологии работ. Качественное утепление не потребует замены в течение 30-50 лет или дольше. Но ошибки при укладке материала могут привести к повреждению не только утеплителя, но и всей кровли.

Поделитесь с читателями вашим опытом утепления мансардной крыши. Расскажите, на чем основывался выбор утеплителя, какой технологии монтажа вы придерживались. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Лучший утеплитель для крыши мансарды

В процессе эксплуатации жилого дома владельцы могут столкнуться с проблемой нехватки жилой площади. Выйти из такой ситуации можно следующим образом:утеплить и обустроить мансарду. Для того, чтобы проживание было комфортным, необходима установка качественной теплоизоляции. Особенно это важно в регионах с суровыми климатическими условиями.

На данный момент на рынке существуют самые разные утеплители, от традиционно используемых до утеплителей с новейшими технологиями. Прочитав эту статью, вы узнаете, какие теплоизоляционные материалы представлены на рынке, и какие из них лучше всего подходят как утеплитель для мансардной крыши, а также способы их монтажа.

Важные характеристики теплоизоляционных материалов

Выбирать материал для утепления мансарды необходимо, исходя из предназначения постройки. В зависимости от того, что вы утепляете, нужно использовать разные материалы. Например, для теплоизоляции мансарды в бане или сауне прекрасно подходит базальтовая вата, которая является разновидностью минеральной ваты. Такой материал выдерживает до 1000°С и может использоваться в помещениях с пожаронебезопасными дымовыми трубами. Однако, этот же утеплитель для использования на мансарде жилого дома не рекомендуется: в нем часто заводятся мелкие грызуны.

Итак, все материалы для теплоизоляции мансарды и кровли обладают своими характерными преимуществами и недостатками. Во время выбора и покупки утеплителя необходимо изучить такие важные аспекты, как:

• Утепляющие свойства
• Экономическая доступность
• Расчетный срок эксплуатации утеплителя
• Простота установки
• Гидроизоляционные свойства
• Способность утеплителя поглощать шумы
• Универсальность использования

Рассматривая материал для теплоизоляции мансарды с профессиональной точки зрения, выделяют главное его качество – теплоизоляционную характеристику, способность утеплителя удерживать тепловую энергию внутри жилого дома. Различаются утеплители по основному коэффициенту – теплопроводности, то есть способности материала пропускать тепло. Чем ниже этот коэффициент, тем лучше утеплитель.

Помимо теплопроводности, рассматривают и такой момент: можно ли применить материал не только для утепления крыши мансарды, но и утеплить с его помощью полы и стены. Обратите внимание на маркировку материала: если есть штамп «Универсал», то таким материалом можно покрыть все элементы мансарды. Закупив один раз необходимое количество утеплителя, нужно выполнить работы по утеплению: стен, пола, и фронтонов. После установки теплоизоляции таким способом все утепленные элементы будут защищены одинаково хорошо, а значит и срок их эксплуатации будет одинаково долгим.

Теплоизоляционные материалы обладают еще одним хорошим свойством – они поглощают посторонние звуки. У многих возникает резонный вопрос – зачем нужна шумоизоляция на крыше, ведь за ней нет соседей, не может быть слышен топот ног. Поймут предназначение шумоизоляции владельцы домов с покрытием кровли из металла. Во время дождя капли воды создают довольно громкие звуки, которые слышно по всему дому. Если чердачное помещение будет нежилым, то шумоизоляцией можно пренебречь. Но для комфортного проживания на мансарде просто необходимо изолировать ее от постоянных шумов.

Еще одним критерием выбора теплоизоляции является материал несущей конструкции крыши: металл, дерево или железобетонное перекрытие. Чем более горючим является сам материал перекрытия, тем менее горючий необходимо выбирать материал утеплителя. Если не соблюдать это правило, то в случае экстренной ситуации вся мансарда может вспыхнуть мгновенно, «как спичка».

Утепляем мансарды для зимнего проживания: изнутри своими руками- Обзор +Видео

Многие домовладельцы поддаются искушению обустроить в доме удобную жилую мансарду. Такое желание естественно, это замечательная возможность увеличить площадь и жилое пространство своего дома. Кроме того, это придает строению особую прелесть, привносит в его облик некоторую долю романтизма.

Специальные мансардные окна усиливают впечатление. Сегодня большинство нового частного жилья уже сразу возводится с мансардой. Но нередко, желая увеличить домовладения, и в не новых домах, хозяева обустраивают и утепляют старые нежилые чердаки.

Мансарды расположены практически под самой крышей. Какие требования к ним обычно предъявляются? Важно, чтобы летом там было достаточно прохладно, а зимой сухо и тепло. Чтобы помещение соответствовало означенным требованиям, важно знать, какие процессы в нем протекают, понять суть грамотного утепления.

Произвести все необходимые работы собственными руками несложно, их технология достаточно проста. Главное для этого – добросовестный напарник и наличие необходимых инструментов. Если все сделать технологически верно, стропила из дерева не промокнут и не сгниют, а теплоизоляционный материал будет служить долго и надежно.

Мансарда: зачем нужно утепление крыши?

Жилье под крышей – помещение особенное. Его стены вплотную прилегают к поверхности кровли, при этом вентиляционные зазоры имеют размеры всего 10-15 см. С этим связана характерная особенность помещения – оно мгновенно выстуживается зимой, и буквально на глазах раскаляется летом. Через кровлю зимой улетучивается такое ценное для жилья тепло, летом же она, наоборот, сильно нагревается, заметно повышая температуру комнаты.

Происходящие процессы зависят от качества вентиляции, а также теплопроводности материалов, используемых для изготовления.

Летом оно раскаляется, нагревая всю конструкцию, отчего воздух в помещении тоже сильно нагревается. Если у строения привычный холодный чердак, то все происходит по-другому.

Функцию изолятора тепла в таком жилье выполняет воздух в помещении чердака, и снег на его кровле зимой.

Засыпные материалы на полу, совместно с воздухом, задерживают идущее снизу, от жилья, тепло.

Благодаря этому даже в очень морозные зимы t в чердачном помещении держится около 0 градусов. Снег снаружи не тает, являясь еще одним, дополнительным изолятором. Летом t регулируется форточками на фронтонах, которые играют роль своеобразной вентиляционной системы. Как утеплить мансарду?

Утепление мансарды: материалы

Выбор оптимально подходящего материала является весьма ответственной задачей. Ведь от вида его зависит многое – толщина самого «пирога» утепления, количество минимальных слоев в нем.

К нему предъявляются особые требования:

• Низкая теплопроводность. Лучше всего подойдет материал, имеющий коэффициент не выше 0,05 Вт/м*К.
• Легкость. Вес материала имеет значение, он не должен перегружать крышу.
• Низкая влагопроницаемость. Если вдруг крыша протечет, он не должен промокать и терять своих качеств. Или он должен быть хорошо изолирован, чтобы избежать намокания.
• Пожароустойчивость. Крайне важно, чтобы материал был негорючим, и не поддерживал горения.
• Эластичность, держание формы. Из-за своего месторасположения, легкие материалы на минеральной основе могут как бы сползать, оставляя пустоты. Поэтому так важно, чтобы он мог сохранять форму.
• Устойчивость к резкой смене температур.
• Прочность и долговечность.

Конечно все эти пункты в идеале, но так бывает не часто.

Стекловата

Это, пожалуй, наиболее удачное решение для утепления крыши мансарды изнутри. Это пластичный материал, который компактно ложится между стропилами, закрывая все свободное пространство. Минеральная вата не поддерживает горение и сама не горит. Она чрезвычайно легкая, и имеет отличные изоляционные свойства.

Базальтовая вата в плитах замечательно сохраняет форму. Ее недостатком является то, что она легко впитывает пар и воду, и потому нуждается в дополнительной гидро- и пароизоляции. Это очень важно: ведь если минеральная вата промокнет, то она безвозвратно потеряет больше половины своих полезных качеств. Если это произойдет, придется ее менять.

Несмотря на данный недостаток, это один из самых подходящих материалов для утепления крыши изнутри. С ней просто работать, она имеет доступную цену. Строгое следование технологическим указаниям при работе с ней нивелирует возможные недостатки.

Пенопласт

Это весьма популярный и востребованный материал. Но использование для утепления мансарды пенополистирола следует рассмотреть подробнее.

Материал обладает отдельными характеристиками, которые можно считать фактически уникальными.

Это его крайне малая теплопроводность, минимальный вес, низкая влагопроницаемость, идеально жесткая форма.

Но наряду с этими замечательными положительными качествами, у него имеются и очевидные недостатки. Разные сорта материала имеют различную степень пожароустойчивости. И для утепления нередко используются его горючие разновидности. А это чрезвычайно опасно. При возгорании огонь поднимается вверх, и если утеплитель загорится, выжить в такой пылающей мансарде будет почти нереально.

Для работы пенополистерол не слишком удобен, так при раскрое, резке и монтаже он довольно сильно крошится. При его применении остаются зазоры между стропилами, и их предстоит как-то заделать. От времени он разрушается, и начинает крошиться еще больше. Исходя из всего перечисленного, можно сделать вывод, что использовать пенопласт в данном случае не очень разумно.

Пенополистирол экструдированный

Это замечательный материал для утепления мансарды снаружи, для укладки под кровлю, на стропила. Он довольно прочен, отлично сохраняет форму, ему не страшна высокая влажность и, что очень важно, он не горит. Отдельного внимания заслуживает то, что для утепления требуется не очень толстый слой – 5-10 см.

Пенополиуретан

Это материал нового поколения. С помощью специальной установки он задувается в пустоты утепляемого материала, не оставляя никаких зазоров и отверстий. Такое напыление позволяет предотвратить образование мостиков холода.

Этому материалу не страшны огонь и вода, он легкий, прочный, хорошо держит форму. Но минус есть и у него – у него крайне низкий показатель паропроницаемости: он почти не дышит. Следовательно, без обустройства принудительной вентиляции, в мансарде постоянно будет высокая влажность.

Эковата

Пожалуй, это один из самых подходящих для утепления изнутри материалов, и его использование – фактически идеальный вариант.

Он, как и предыдущий, проникает в мельчайшие отверстия, заполняя все промежутки.

Он также чрезвычайно легкий, не боится влаги, совершенно не поддерживает горение и прекрасно «дышит».

Кроме того, его кардинальное отличие от прочих материалов – он совершенно безвреден для здоровья и абсолютно экологичен. Ни мельчайшие частички, ни даже испарения эковаты не могут нанести вреда здоровью, в отличие от той же ваты минеральной.

Крыша мансарды: как утеплить изнутри

Выбирая, чем лучше утеплить крышу мансарды, следует обращать внимание не на одни только рабочие характеристики изоляционного материала, но и на специфические особенности его применения. Удобнее всего выполнять утепление помещения способом изнутри: если к таковому нет противопоказаний, и позволяет пространство.

Используются для этого различные типы утеплителей – и минеральную вату, и экструдированный пенопласт, задувают эковату или пенополиуретан. Залогом надежности и долговечности материалов является соблюдение грамотного сочетания, или «пирога» утепления крыши. Это же обеспечит и комфортность проживания под ней, то есть в помещении мансарды.

Пирог утепления – изнутри наружу

• Материал отделки.
• Зазор вентиляционный с обрешеткой.
• Мембрана пароизоляционная.
• Стекловата в качестве утеплителя.
• Слой гидроизоляции.
• Зазор вентиляционный с обрешеткой.
• Материал кровли.

При использовании ватных материалов для утепления обязательно применяется пароизоляционная пленка. С ее помощью минеральная вата не будет подвергаться воздействию влаги, поступающей из жилого помещения с паром.

Независимо от выбранного утеплителя, гидроизоляция потребуется в любом случае. Ее назначение — защищать деревянные детали крышной конструкции. Роль гидроизоляции играют особые супердиффузные мембраны, которые отличаются особыми качествами.

Они могут выпускать наружу пар, но при этом не пропускать внутрь влагу. Между кровлей и гидроизоляционной мембраной нужно оставить зазор для вентиляции. Его размер может варьироваться от 4 см до 10, в зависимости от материала и вида кровли. Через него из утеплителя будут удаляться излишки пара.

Мансарда: утепление крыши снаружи

Более удобно сделать это, пока еще идет строительство, Если оно уже закончено, придется снимать материал кровли. Наружный способ утепления кровли сохраняет в целости и сохранности все имеющееся жилое пространство. Решения некоторых дизайнеров также предполагают обыгрывать крышные стропила как декоративные элементы интерьера.

Технология

Для наружного утепления применяют исключительно плитный материал, имеющий высокую плотность.

К ним относится и Пеноплэкс (экструдированный пенополистирол).

Влага ему не страшна, и в пароизоляции он не нуждается. «Пирог» для наружного утепления пенополистиролом выглядит так:

• Экструдированный пенополистирол в плитах;
• Мембрана гидроизоляционная;
• Зазор с обрешеткой вентиляционный;
• Материал кровли.

Очевидный плюс подобного утепления – свободный доступ к стропилам, в любое время, облегчающий их осмотр и даже ремонт. Метод утепления Пеноплэксом поверх стропил отличается тем, что позволяет обустроить теплоизоляционный защитный слой сплошь, предотвращая создание мостиков холода.

Если для утепления используется система особого навесного фасада, в качестве утеплителя можно брать стекловату с гидроизоляционной и пароизоляционной пленками. А под запланированный мокрый фасад можно с успехом подкладывать обычный пенопласт. Главное для достижения успеха – строгое следование технологии.

Как утеплить мансардную крышу своими руками — мансарда изнутри

Содержание

• Особенности утепления мансардной кровли
• Способы утепления мансардной крыши
  • Как утеплить крышу мансарды снаружи
  • Как правильно утеплить крышу мансарды изнутри
• Чем утеплять мансардную крышу частного дома
• Сколько слоев утеплителя кладут на мансардную крышу
• Схема утепления мансардной крыши
• Как подготовить мансардную крышу к теплоизоляции
• Как утеплить крышу мансарды изнутри своими руками
  • Утепление мансарды изнутри, если крыша уже стоит
  • Утепление мансарды изнутри, если крыша металлическая
  • Как утеплить мансардную крышу для зимнего проживания
  • Как утеплить мансарду, если кровля без гидроизоляции
  • Как утеплять мансардный этаж с двускатной крышей
• Советы профессионалов
• Утепление мансарды изнутри своими руками: пошаговый инструктаж по утеплению + советы по выбору материалов
• Выбор необходимых материалов
• Проблема точки росы
• Технология теплоизоляции мансардной крыши
  • Слой #1 – вентиляционные подкровельные продухи
  • Слой #2 – паропроницаемая мембрана
  • Слой #3 – основной утеплитель
  • Слой #4 – пароизоляционная пленка
  • Слой #5 – обшивка потолка
• Выводы и полезное видео по теме
• Утепление мансарды изнутри: материалы, нюансы и этапы работ, фото и видео
  • • Отправим материал на почту
• Общие моменты
• Видео описание
• Подготовка
• Утепление стропильной системы
• Утепление неподготовленной крыши
• Эффективные утеплители
  • Каменная вата
• Правильное завершение работ
• Итоги
• Если крыша уже покрыта: утепление мансарды изнутри по всем правилам
• Полезная информация и видео о том, как утеплить мансарду для зимнего проживания
• Подготовка подкровельного пространства к утеплению
• Немного о выборе инструментов
• Выбираем утеплитель для мансардной крыши
  • Минеральная вата
  • Пенофол
• Достоинства и недостатки разных видов утеплителей
• Особенности геометрии: утепление мансарды изнутри, если крыша уже покрыта
• О необходимости гидроизоляционных работ
• Как правильно утеплять мансарду изнутри: советы и видеоинструкции
  • Видео по утеплению мансарды своими руками изнутри минватой
  • Рекомендации по утеплению мансарды пенопластом
  • Методика утепления мансарды пенополиуретаном
• Основные ошибки в утеплении мансарды
• Утепление мансарды изнутри если крыша уже покрыта
• Утепление крыши, у которой нет контробрешетки и гидроизоляции
• Утепление крыши, у которой нет контробрешетки, но есть пароизоляция
• Утепление П-образного контура мансарды

Утепление мансарды изнутри, если крыша уже покрыта, необходимо обязательно выполнять. Даже если второй этаж в зимнее время не предусматривается использовать для жилья, без теплоизоляции будут происходить большие теплопотери. Чтобы правильно выполнить эту сложную работу, нужно грамотно подобрать утеплитель, соблюдать при укладке очередность слоев теплоизоляционного пирога и другие нюансы.

Особенности утепления мансардной кровли

Многие считают, что мансардную кровлю можно утеплить по той же технологии, что и обычную крышу. Мнение целиком неверное. Мансарда является не вторым этажом, а чердачным помещением. По этой причине технология утепления имеет свои особенности:

1. Для мансарды характерно сохранение со стороны чердака контуров скатной кровли. Теплоизоляцию придется крепить на наклонную плоскость. Материал оптимально использовать жесткий, с минимальной гибкостью.
   Технологии утепления мансарды и обычной крыши сильно отличаются друг от друга
2. Все элементы крыши мансарды выполнены из легких материалов для уменьшения нагрузки на стены и цоколь здания. Пирог теплоизоляции должен аналогично иметь малый вес.
3. Мансарда имеет скаты, пол и два фронтона. Все эти элементы надо утеплить. Теплоизоляция одной кровли не даст никаких результатов.
   При утеплении стараются по максимуму сохранить размеры полезного пространства
4. Даже самая современная кровля способна пропускать небольшое количество влаги. Утеплитель нужно защитить от увлажнения, включая в пирог слои гидро- и пароизоляции.
5. В случае пожара огонь стремительно перебрасывается на крышу. Чтобы люди успели эвакуироваться с верхнего этажа, теплоизоляция должна не поддерживать горение.
6. Мансарда придумана для того, чтобы превратить чердак в жилое помещение. Для обеспечения таких условий утеплитель подходит только экологически чистый. Материал не должен выделять при нагревании, замерзании или увлажнении токсичных паров.

Комфорт проживания на мансардном этаже во многом зависит от экологической чистоты теплоизоляции

Еще одной особенностью является тот факт, что технология утепления мансардной крыши имеет два способа:

1. Скаты крыши не всегда являются стенами мансарды. Эту роль исполняют внутренние перегородки. Именно их и утепляют. Сами скаты остаются холодными. Между ними и стенами образуется вентилируемое пространство, которое можно использовать вместо кладовой.
   Если скаты кровли не являются стенами мансарды, то утеплитель укладывают на перегородки
2. Когда скаты кровли исполняют роль стен мансарды, теплоизоляцию укладывают между стропилами, непосредственно вплотную к кровельному покрытию.
   При утеплении скатов теплоизоляцию укладывают между стропилами вплотную к кровельному покрытию

Даже если внутреннее пространство разделено фальш-стенами, специалисты все равно советуют утеплять именно скаты кровли, а не перегородки. Технология позволяет получить теплое все пространство под крышей.

Важно! Если утеплять только перегородки из фальш-стен, а скаты оставить холодными, в вентилируемом пространстве от разницы температур способен образоваться конденсат.

Способы утепления мансардной крыши

В зависимости от того, на каком этапе происходит утепление, отличается сама технология. Дело в том, что крыша может быть уже возведена или она еще находится на стадии строительства. В первом случае утеплять придется изнутри. Процесс немного сложнее, вдобавок иногда при таком способе забирается немного свободного пространства. Во втором случае утепление выполняют снаружи, что считается лучшим вариантом.

Как утеплить крышу мансарды снаружи

Преимущество наружного утепления заключается не только в экономии чердачного пространства. Технология позволяет сохранить открытый доступ к стропилам со стороны чердака. Периодически деревянные элементы можно осматривать на целостность, отсутствие грибка. Вдобавок свободные стропильные ноги дизайнеры используют для декора мансардного помещения.

Важно! Снаружи утеплить ломаную крышу мансарды можно на этапе ее возведения или после демонтажа кровельного покрытия. Второй вариант применяют крайне редко, только в случае вынужденной замены кровли.

Для укладки теплоизоляционного пирога снаружи создают обрешетку и контробрешетку

При наружном утеплении используют только материалы, устойчивые к влаге. Дешевым вариантом является пенопласт, но он пожароопасен, повреждается грызунами, имеет много других недостатков. Лучшим наружным утеплителем считается экструдированный пенополистирол. Материал известен под популярной маркой «Пеноплэкс». Он устойчив к влаге и механическим нагрузкам, на крыше может использоваться без защиты пароизоляцией.

Схема кровельного пирога состоит из следующих слоев:

• плиты Пеноплэкса;
• гидроизоляция;
• вентилируемый зазор, образованный брусками контробрешетки, закрепленными на обрешетку;
• кровельный материал.

Монтаж плит на обрешетку сверху стропил дает возможность получить сплошной слой теплоизоляции без мостиков холода, которые часто образуются при неплотной укладке теплоизоляции между стропильными ногами со стороны чердака.

Процесс утепления снаружи состоит из следующих действий:

1. В нижней части ската на стропильные ноги набивают поперек рейку. Перемычка предотвратит сползание утеплителя. Толщина рейки и плит должна совпадать.
2. Начиная снизу от рейки, укладывают плиты. Их располагают в шахматном порядке, чтобы происходила перевязка стыков. Каждую плиту фиксируют дюбелем с широкой шляпкой.
3. После утепления всего ската мансарды по плитам расстилают гидроизоляционную мембрану. Полосы на стыках укладывают внахлест минимум 15 см. Каждое соединение проклеивают скотчем.
4. Из реек толщиной 40 мм создают контробрешетку и обрешетку. Финальным слоем идет кровельный материал.

Изнутри чердака Пеноплэкс ничем защищать не нужно. Отпадает необходимость обустройства пароизоляции. Прокладка изнутри паронепроницаемого слоя нужна, если предусмотрена обшивка гипсокартоном.

Наружное утепление фронтонов выполняют одновременно со скатами

После утепления скатов, Пеноплэкс крепят на фронтоны, обустраивая мокрый фасад. Однако здесь его можно заменить плитами базальтовой ваты, если предусмотрено вентилируемое пространство. Такая система называется сухим или навесным фасадом.

Как правильно утеплить крышу мансарды изнутри

Если мансарда уже построена, утеплить крышу можно только изнутри. Теплоизоляция пола и фронтонов обязательна. Изнутри для утепления скатов крыши оптимально использовать минвату. Лучшим выбором считаются именно плиты, а не рулонный материал.

При утеплении изнутри только простенков и верхней части крыши, являющихся потолком жилого помещения, теплоизоляцию все равно нужно уложить на плиты перекрытия здания холодного участка, примыкающего к нижней части скатов

Утепление мансарды изнутри аналогично требует правильного создания кровельного пирога. На этапе строительства крыши по стропилам укладывают гидроизоляцию. Мембрану прибивают гвоздями с большой шляпкой или пристреливают степлером.

Важно! Гидроизоляцию укладывают с провисанием около 2 см/1 м. Свободный запас исключит растрескивание мембраны при перепаде температур.

Сверху гидроизоляционной мембраны из реек набивают обрешетку. На нее сразу можно крепить жесткое кровельное покрытие. Если для крыши мансарды выбрана мягкая кровля, то сначала из реек набивают контробрешетку, а сверху крепят сплошную обрешетку из фанеры или древесностружечных плит.

Под мягкую кровлю обустраивают сплошное основание

Когда крыша будет готова, начинают ее изнутри утеплять. Для проведения работ перебираются на чердак. Минвату режут на куски нужного размера. Если для утепления все же выбраны не плиты, а рулонный материал, то его раскатывают по полу. Дают время расправиться.

Ширина рулонной минваты должна быть на 30 см больше расстояния между стропилами

Минвата должна плотно входить между стропильными ногами крыши. Для этого по ширине рулонный материал отрезают на 30 см шире, чем расстояние между стропилами. Технология помогает не допустить образование мостиков холода в зазорах. Вдобавок утеплитель будет лучше удерживаться враспор.

Дополнительно минвату будет удерживать обрешетка

Чтобы минвата не выпадала, ее прижимают обрешеткой. Рейки или металлический профиль крепят поперек на стропильные ноги. В будущем на обрешетку будет закреплен отделочный материал.

Минвату закрывают пароизоляцией со стороны чердака

После утепления всей крыши, минвату закрывают пароизоляцией. Пленку заводят под обрешетку, крепят степлером к стропильным ногам мансарды. Стыки гидроизоляции проклеивают скотчем. Финалом является монтаж вагонки или другой облицовки на обрешетку.

Чем утеплять мансардную крышу частного дома

Строительный рынок предлагает огромный выбор теплоизоляционных материалов. Для утепления крыши мансардного типа подходят следующие утеплители:

1. Минвату в рулонном виде или плитами применяют при утеплении крыши изнутри. Материал сильно впитывает влагу, что требует защиты мембранами с обеих сторон.
   Минвата подходит для утепления крыши изнутри
2. Популярность пенопласта объясняется дешевизной. Однако плиты крошатся, пожароопасные, имеют много других недостатков. Пенопласт на крайний случай можно уложить на крышу при утеплении изнутри. Лучше всего плиты укладывать на пол или обшивать фальш-стены, где они будут спрятаны под стяжкой или штукатуркой.
   Пенопласт редко используют для теплоизоляции мансарды
3. Если крышу утеплять снаружи, применяют плиты Пеноплэкса. Они на торцах имеют замковые соединения, что позволяет получать герметичный шов. Пеноплэкс не требует защиты мембранами от влаги.
   Пеноплэкс идеален при наружном утеплении
4. Пенополиуретан наносят на скаты крыши методом напыления изнутри чердака. Пена прочно прилипает к кровле, заполняет все пустоты, является идеальным утеплителем, но имеется один минус. Мансарда становится термосом, так как утеплитель не пропускает воздух. Потребуется обустройство эффективной вентиляции.
   Пенополиуретан напыляют изнутри чердака
5. Эковату задувают специальным оборудованием в созданное пространство между кровлей и обрешеткой с пароизоляцией. Утепление выполняют изнутри чердака. Эковата экологически чистая, имеет свойство пропускать воздух.
   Эковатой утепляют крышу изнутри чердака

При выборе утеплителя важно учесть, что напыляемые материалы не дают возможность осуществлять ремонт крыши без их удаления. Минвату и плиты пенополистирола можно снять. После проведения ремонтных работ теплоизоляцию возвращают на свое место.

Сколько слоев утеплителя кладут на мансардную крышу

Толщина утеплителя зависит от материала кровельного покрытия и климата региона, где расположена мансарда. В южных районах хватит 100 мм толщины теплоизоляции. Для умеренной зоны параметр увеличивают до 150 мм. В северных регионах толщину утеплителя доводят до 200 мм.

Слоев желательно укладывать два, особенно, если для утепления используют плиты. Их располагают в шахматном порядке, чтобы стыки первого и второго уровня не совпадали. Когда рулонного утеплителя по толщине хватает, то его можно уложить одним слоем.

Схема утепления мансардной крыши

Схема представляет собой кровельный пирог. В правильном исполнении он состоит из следующих слоев (расчет ведется изнутри чердачного помещения мансарды):

• отделка из ГКЛ, вагонки, фанеры или другого материала;
• вентиляционное пространство, образованное внутренней обрешеткой;
• пароизоляция;
• минвата;
• гидроизоляция;
• вентиляционное пространство, образованное наружной обрешеткой;
• кровельный материал.

Схема кровельного пирога при утеплении изнутри рассчитывается со стороны чердачного помещения мансарды

В зависимости от используемого материала и способа утепления, схема может иметь незначительные изменения. Например, для пеноплекса при наружном утеплении пароизоляция не нужна.

Как подготовить мансардную крышу к теплоизоляции

Процесс подготовки к утеплению начинается с осмотра крыши. В первую очередь обследованию подвергают все деревянные элементы. Они должны быть сухими, без видимых механических повреждений и участков плесени. При обнаружении дефекта элемент стропил ремонтируют.

Все деревянные детали крыши обрабатывают антисептиком. Раствор защитит древесину от влаги, жуков точильщиков. Кроме самой крыши, подготавливают сам утеплитель. Минвату раскладывают по полу, чтобы она расправилась. Если она потянула влагу от хранения в подвале, теплоизоляцию просушивают перед укладкой.

Как утеплить крышу мансарды изнутри своими руками

В общих чертах процесс утепления изнутри происходит по одной схеме. Однако существуют некоторые особенности. Часто они связаны с ошибками, совершенными во время укладки кровельного покрытия, а также другими нюансами.

Утепление мансарды изнутри, если крыша уже стоит

При условии правильной укладки кровельного покрытия с гидроизоляцией, утеплить крышу изнутри чердака можно двумя способами. В первом варианте теплоизоляцию укладывают между стропилами, закрывают пароизоляцией, ставят обрешетку, монтируют облицовку.

Второй способ основан на современной технологии.

1. По ригелям и стропильным ногам натягивают шнуром разметку. Расстояние между полосами равно ширине утеплителя. По разметке крепят металлические держатели в виде планок.
2. Ниши заполняют минватой. Концевики держателей загибают, чтобы утеплитель не выпадал из ниш.
3. Минвату закрывают пароизоляцией. Мембрану к держателям крепят пластиковыми защелками.
4. Прорезают отверстия под окна, проводку, другие коммуникации. Отверстия проклеивают пленкой, при необходимости заливают герметиком.
5. На пластиковые защелки держателей устанавливают металлический профиль.
6. Когда вся обрешетка будет закреплена на защелки, крепят гипсокартон или выполняют обшивку другим отделочным материалом.

Утепление мансарды изнутри, если крыша металлическая

Минусом металлической крыши является образование обильного конденсата. Даже если под кровельным покрытием есть гидроизоляция, после утепления должен сохраняться вентиляционный зазор. Теплоизоляционным материалом лучше использовать плиты Пеноплэкса, из-за устойчивости их к влаге. Утеплитель изнутри укладывают не между, а поверх стропильных ног.

При утеплении изнутри металлической крыши утеплитель укладывают сверху стропил

Можно использовать минвату, но сначала по стропилам крепят гидроизоляционную мембрану. На каждой стропильной ноге устанавливают подвесы, к ним фиксируют металлический профиль. Под получившуюся обрешетку заводят утеплитель, закрывают пароизоляцией. На профиль крепят финальную облицовку. Образованное вентиляционное пространство между теплоизоляционным пирогом и металлической кровлей исключит скапливание влаги от конденсата.

Как утеплить мансардную крышу для зимнего проживания

Обычный чердак даже с утепленной кровлей вентилируется за счет смотровых окон. Если мансарда предназначена для зимнего проживания. Фронтоны, крышу и пол утепляют так, что получается термос. В этом случае важно обязательное соблюдение зазоров между кровельным покрытием и теплоизоляционным пирогом. Через вентиляционное пространство будет отводиться влага. Если утепление крыши выполнено напыляемой теплоизоляцией, то обустраивают принудительную вентиляцию мансарды.

Как утеплить мансарду, если кровля без гидроизоляции

Отсутствие гидроизоляции является ошибкой кровельщиков. Такую крышу тоже можно утеплить, но по другой технологии. Оптимальным вариантом является напыление пенополиуретана. На втором месте идет укладка плит Пеноплекса, так как этот материал не боится сырости. Отсутствие гидро- и пароизоляции для него не страшно.

При использовании минваты гидроизоляцию укладывают поверх стропил

Если утеплять крышу минватой, вплотную к кровле, огибая стропильные ноги, крепят гидроизоляцию. На стропила фиксируют подвесы, а к ним профиль. Дальнейшая технология стандартная. Под обрешетку заводят утеплитель, пароизоляцию, крепят облицовку. Минусом способа является невозможность проветривания стропил, окутанных гидроизоляцией. Деревянные элементы быстрее сгнивают.

Как утеплять мансардный этаж с двускатной крышей

Крыши мансардного дома бывают простыми и ломаными. Во втором варианте конструкция имеет места соединения стропил, где требуется перегибать утеплитель. По этой причине для ломаных крыш оптимально использовать гибкую теплоизоляцию.

Проще происходит утепление двускатной крыши мансарды обыкновенного типа. Из-за отсутствия сложных участков с перегибами удобно использовать жесткие плиты. Вдобавок можно у двухскатной крыши не создавать потолок, а просто утеплить скаты.

Советы профессионалов

Процесс утепления сложен, имеет много нюансов для конкретного случая. Советы профессионалов помогут начинающим строителям:

• к утеплению не подходят крыши, где уклон скатов меньше 13 о;
• кроме теплоизоляции крыши, необходимо на мансарде утеплить окна;
• зазор между кровлей и теплоизоляционным пирогом не должен быть меньше 3 см;
• важно соблюдение очередности всех слоев теплоизоляционного пирога;
• если толщина утеплителя больше ширины стропильных ног, их наращивают рейками.

Вставленные враспор плиты минваты лучше удерживаются на наклонной плоскости

Точные советы специалист даст по месту работы, ведь так проще оценить устройство конкретной крыши.

Утепление мансарды изнутри, если крыша уже покрыта, лучше проводить под надзором специалиста. Допущенные ошибки приведут к образованию сырости. Мансарда станет непригодной для жилья, а деревянные элементы начнут разрушаться от грибка.

Утепление мансарды изнутри своими руками: пошаговый инструктаж по утеплению + советы по выбору материалов

Внутреннее утепление мансарды имеет неоспоримое достоинство – возможность проведения теплоизоляционных работ независимо от сезона. Однако такой подход имеет несколько важных нюансов, игнорирование которых способно свести на нет все старания и финансовые вложения. Проще предупредить нежелательные последствия, чем их устранять, согласны?

Мы расскажем вам, как правильно действовать, чтобы не допустить ошибок. В статье мы описали особенности применения разных теплоизоляционных материалов, привели советы по выбору лучшего утеплителя, а также рассказали, как избежать появления конденсата в кровельном пироге.

Подробно изложенная технология утепления мансардной кровли поможет выполнить все работы самостоятельно, не прибегая к помощи специалистов.

Выбор необходимых материалов

Утеплителей существует масса. Однако далеко не все из них рекомендованы для монтажа в жилой мансарде. Для чердачного помещения характерна достаточно высокая влажность из-за подъема нагретого воздуха с нижних этажей коттеджа. Плюс и об экологичности, и безопасности материала также не стоит забывать.

Если чердак нежилой, то за счет естественной вентиляции через продухи, софиты и слуховые окна пар быстро выветривается из него на улицу. В результате внутри не образуется конденсат, и стропильная система не подвергается негативному воздействию избыточной влаги.

В мансарде ситуация обстоит иначе. При ее утеплении приходится создавать преграду для ухода тепла наружу и уменьшать воздухообмен с улицей. В итоге весь пар остается внутри мансардных комнат.

Поэтому, если утеплитель не защитить надежно от влаги, то долго он не прослужит. Ведь любой теплоизоляционный материал после намокания частично либо полностью теряет свои свойства.

Для утепления мансарды изнутри рекомендуется использовать каменную минвату либо пеноплекс. Остальные варианты малопригодны для подобной работы

При выборе утеплителя необходимо оценивать его:

• теплопроводность;
• паропроницаемость;
• объемный вес;
• горючесть;
• звукоизоляцию;
• экологическую безопасность.

Если выбрать слишком тяжелый материал, то стропила окажутся перегружены. А мансарду нередко обустраивают из нежилого чердака. Стропильные балки, в таком случае, не рассчитаны на излишние дополнительные нагрузки. Испытывать судьбу здесь не стоит.

По теплопроводности большинство представленных на рынке утеплителей схожи. Надо лишь правильно подобрать их толщину для достижения требуемых параметров теплоизоляции.

Использовать для утепления мансарды изнутри напыляемый полиуретан или фольгированный полиэтилен не рекомендуется из-за высокого риска в случае совершения малейших ошибок при монтаже выпадения конденсата непосредственно на деревянных стропилах

Из всего ассортимента теплоизоляционных материалов, для внутреннего утепления мансарды наиболее подходят – минеральная вата (базальтовая) и экструдированный пенополистирол. Причем первый вариант более предпочтителен, нежели второй. Минвата не горюча и обладает лучшей звукоизоляцией.

Брать стекловату не стоит из-за ее предрасположенности к крошению. Мелкие частицы стекла очень опасны для человека. И обычный пенопласт также применять в мансарде не рекомендуется. В сравнении с ЭППС он более горюч и экологически вреден. Кроме того, его придется укладывать более толстым слоем.

Проблема точки росы

В идеале, утеплять крышу на мансарде следует снаружи на этапе формировании кровельного пирога. Однако, зачастую, делается это наоборот изнутри, когда дом уже покрыт кровлей. И здесь возникают определенные проблемы.

Правильный и идеальный кровельный пирог – несколько слоев из разных материалов, уложенных поверх стропил плотно друг на друга без просветов. Такой сэндвич гарантирует, что точка росы будет расположена на внешней его стороне. В результате весь образующийся снаружи конденсат быстро будет испаряться в атмосферу.

При утеплении мансардной крыши изнутри крайне важно оставить между утеплителем и существующей кровлей просвет для вентиляции и испарения образующегося из-за перепада температуры конденсата

Делая утепление изнутри, уже после установки крыши, сформировать описанный выше образцовый кровельный пирог невозможно. Придавить утеплитель к кровле так, чтобы между ними не осталось совсем пустот, не получится.

Но пар всегда движется в сторону холодного воздуха. И тогда, каждая из образовавшихся полостей станет накапливать в себе конденсат и влагу. А это – прямой путь к порче материала теплоизоляции и деревянных элементов стропильной системы.

При внутреннем утеплении мансарды точку росы приходится смещать в пространство между уложенной кровлей и утеплителем, оставляя там дополнительно просвет в 5–10 см для вентиляции. Только такая технология и такой пирог позволят избежать увлажнения теплоизоляционного материала.

Чтобы добиться правильного воздухообмена в подкровельном пространстве, рекомендуется устанавливать дефлекторы на коньке и предусматривать специальные отверстия в карнизе

Для уменьшения количества водяного пара в утеплителе его монтаж следует производить с использованием пароизоляционной пленки. Монтируется пароизоляция изнутри мансарды поверх материала теплоизоляции.

Пар сначала должен столкнуться с этой пленкой и в большинстве своем остаться в комнате. Чем меньше его попадет в слой утеплителя, тем лучше.

Технология теплоизоляции мансардной крыши

Чтобы утеплить мансарду изнутри правильно, надо создать пирог из пяти слоев, начиная от кровли внутрь:

1. Вентилируемый продух.
2. Ветро-влагоизоляция из паропроницаемой мембраны.
3. Утеплитель между стропил.
4. Пароизоляция.
5. Подшивка потолка мансарды.

Пароизоляция делается из пергамина, полиэтиленовой или полипропиленовой пленки. Самый лучший вариант – специальные мембраны, у которых одна сторона шероховатая, а вторая гладкая. У этих материалов риск образования конденсата непосредственно на них сведен практически к нулю.

У пароизоляционного материала паропроницаемость не должна превышать нескольких десятков грамм/м2 в сутки, у паропроницаемых мембран этот показатель составляет сотни грамм/м2 в сутки и больше – путать эти пленки нельзя

Для организации ветро-влагоизоляции подойдут мембраны:

• пористые;
• двухслойные пленочные;
• трехслойные супердиффузионные;
• перфорированные.

Дольше всех прослужат и наиболее эффективны супердиффузионные мембраны. Однако они и стоят дороже остальных вариантов.

При этом перфорированные ткани и пленки при утеплении жилой мансарды использовать рекомендуется только в крайнем случае. Они больше рассчитаны для гидроизоляции холодных кровель наклонного типа на нежилых чердаках.

При монтаже с утеплителем в теплом помещении эти материалы в сильные морозы нередко покрываются инеем, что сводит их паропроницаемость на нет.

Слой #1 – вентиляционные подкровельные продухи

Перед тем как начать утеплять мансарду изнутри своими руками, сначала необходимо обработать древесину стропил антисептиками и антипиренами. Только затем можно будет приступать к формированию теплоизоляционного пирога.

Лучше всего утеплитель изнутри мансарды монтировать на специальную обрешетку под стропилами, но чаще всего этот материал вместе с верхней паропроницаемой пленкой приходится укладывать между стропильных балок

Если утеплитель подбивать снизу стропил, то внутреннее пространство мансарды окажется уменьшенным. Толщина теплоизоляционного пирога нередко достигает 30–40 см. Если отнять эти сантиметры сверху и с боков, то помещение может оказаться слишком низким и маленьким.

При этом вариант монтажа с подбоем обрешетки под стропила и укладкой утеплителя на нее исключает появление мостиков холода. Если минвату или ЭППС вставлять между балок, то они сами и образующиеся со временем в теплоизоляционном слое просветы возле них будут вытягивать тепло из мансарды.

Чтобы вентиляция в подкровельном пространстве получилась соответствующей требованиям СНиПов, на коньке следует предусмотреть дефлекторы или иные отверстия для выхода воздуха.

Пар вместе с воздушными потоками должен подниматься к самой верхней точке крыши и уходить оттуда полностью наружу. Причем происходить это должно без препятствий и как можно быстрее.

Перед набивкой мембраны на стропила необходимо сначала правильно рассчитать толщину утеплителя. Если теплоизоляционный слой окажется больше размеров стропильных балок, то придется наращивать их брусками. Основной утепляющий материал должен находиться внутри этого каркаса, а не выступать из него.

Слой #2 – паропроницаемая мембрана

В верхней части формируемого подкровельного пирога должен находиться материал с высокой паропроницаемостью из утеплителя на улицу и высокой гидроизоляцией в обратную сторону. Задача этой мембраны не препятствовать выходу пара из теплоизоляции, не пуская при этом в него воду и влагу, которая может капать с прохудившейся кровли.

Чем меньше просвет между утеплителем и паропроницаемой пленкой, тем лучше и эффективней будет отводиться из теплоизоляции пар (+)

Самый лучший материал для данного паропроницаемого слоя, выполняющего также функции ветро-влагозащиты, – это супердиффузионные мембраны. Они не закупориваются пылью и образующимся из конденсата в сильные морозы льдом.

Укладка подобных мембран производится горизонтальными полосами внахлест 10–15 см верхнего ряда на нижний с наружной стороны. В результате должно получиться единое полотно, при попадании на которое через кровлю с улицы капель воды они бы стекали вниз, не попадая в утеплитель.

Стыки рядов мембраны изнутри мансарды проклеиваются монтажным скотчем. Брать его следует под тем же брендом, что и паропроницаемая пленка.

Состав клея и материал мембраны у одного производителя подобраны так, чтобы не вредить друг другу и надежно держаться в склеенном состоянии долгие годы. Если их взять под разными торговыми марками, то возможны проблемы.

Слой #3 – основной утеплитель

Толщина утеплителя подбирается в соответствии со СНиП 23-02-2003. Для этого проводятся соответствующие расчеты, в которых учитываются климатические условия, особенности конструкция и устройства крыши, а также характеристики теплоизоляционного материала и внутренней обшивки мансарды.

Укладывать утеплитель излишне толстым слоем не стоит из-за впустую потраченных денег, а слишком тонкий его слой может не дать требуемой тепловой защиты

Фирмы-изготовители теплоизоляции дают в инструкциях к продаваемому материалу и выкладывают на своих официальных сайтах подробные рекомендации по определению данной толщины. Ориентироваться лучше всего на эти выкладки.

Монтаж утеплителя осуществляется изнутри мансарды поверх уложенной паропроницаемой мембраны. Если выбрана минеральная вата, то ее надо нарезать кусками с размерами на 2–3 см шире просветов между стропил или брусков обрешетки. Минвата должна входить между них с легким нажатием и держаться там за счет распора.

Чтобы минеральная вата не провисала между стропильных балок, ее дополнительно рекомендуется фиксировать капроновой ниткой

ЭППС укладывать придется поверх стропил, а не между них. Плиты этого утеплителя монтируются встык друг другу. Если их вложить внутрь стропильных балок, как минвату, то в теплоизоляционном слое появятся сквозные прорехи.

Некоторые умельцы заполняют подобные просветы монтажной пеной из баллона. Однако так делать не стоит. Это может привести к порче мембраны из-за химической реакции компонентов напыляемой пены и материала паропроницаемой пленки.

Лучше отнять у мансарды 10–25 см сверху и со сторон на обрешетку с ЭППС, нежели получить слой защиты со сквозными дырками.

Слой #4 – пароизоляционная пленка

Поверх утеплителя с внутренней стороны мансарды должна быть уложена пароизоляция из пергамина либо полипропиленовой или полиэтиленовой пленки. Задача этого слоя – не пустить водяной пар из помещения в утеплитель. Настилается он так же как самое первое паропроницаемое покрытие.

Стыкам пароизоляции следует уделить максимум внимания – если оставить в них хоть малейшие щели, то пар найдет эти прорехи и намочит теплоизоляционный материал

Помимо обычной пленки также можно взять фольгированную. Дополнительный слой фольги будет отражать большую часть тепловой энергии обратно в мансарду, уменьшая расходы на отопление. При этом монтаж такой пленки производится “алюминием” внутрь.

Крепление пароизоляции выполняется скобами степлера либо гвоздиками с широкой шляпкой. А в местах примыкания пленки к кабелям, трубам и элементам конструкции мансардных окон, ее следует дополнительной усилить специальной односторонней лентой с теплоотражающим покрытием.

Слой #5 – обшивка потолка

В завершении утепления мансарды производится набивка обрешетки под облицовку. Делается она из брусков толщиной 15–25 мм, чтобы над пароизоляцией остался небольшой вентиляционный просвет.

Поверх обрешетки набиваются листы гипсокартона, фанеры или иной древесной плиты – они будут образовывать будущий потолок мансарды

Бруски обрешетки с одной стороны предназначены для крепления обшивочного материала, а с другой – дополнительно фиксируют пароизоляционную мембрану и придавливают ее к утеплителю.

Саму обшивку можно будет покрасить или побелить. Вариантов ее отделки существует масса. Также можно вовсе не крепить гипсокартон и ДСП, а сразу на обрешетку набить вагонку.

Описание разных способов теплоизоляции мансардной крыши представлено в этой статье.

Выводы и полезное видео по теме

Обзор технологии утепления мансарды:

Конденсат из-за неправильной пароизоляции и как от него избавиться:

При самостоятельном утеплении мансарды изнутри, когда крыша уже покрыта, важно правильно подобрать толщину теплоизоляционного материала. А еще важнее – провести правильный монтаж без разрывов пароизоляции и ветро-влагоизоляции.

Если защитные пленки с обеих сторон от утеплителя будут иметь прорехи, то он намокнет и перестанет защищать дом от холода.

Утепление мансарды изнутри: материалы, нюансы и этапы работ, фото и видео

Оценок 0 18 Июля 2018 2018-07-18 3716 Время чтения 9 минут Прочитать позже

Отправим материал на почту

Заказать утепление мансарды изнутри Оставить заявку

Обычно дом строится быстро, часто за летний сезон всё подводится под крышу. После внутренней отделки можно заселяться, заниматься благоустройством придомовой территории и расширением функциональности дома. В этой статье мы расскажем, как сделать утепление мансарды изнутри, если крыша уже покрыта. Информация поможет определиться с выбором материала – это часто зависит от исходных условий, разъяснит тонкости правильного его применения.

Утепление уже покрытой крыши имеет свои особенности, о которых нужно знать Источник pinterest. com

После этого Вы будете разговаривать со строителями «на одном языке». Что хорошо стимулирует их предложить и продемонстрировать всё самое лучшее и выполнить работу ещё более качественно.

Общие моменты

Начнём с того, что мансарда немного особенное помещение. Её общее устройство требует тщательного щепетильного подхода. А утепление мансардной крыши тем более:

• Утеплять придётся в основном вертикальные или наклонные поверхности. Поэтому лучше сразу исключить все мягкие «податливые» материалы, а именно рулоны минеральной ваты.

• Желательно ориентироваться на материалы с малым собственным весом. Так как стропильная система и без того испытывает значительные нагрузки от ветра и снега. К тому же не сильно возрастёт нагрузка на несущие стены.

• Часто утепление требуется фронтонам. Они не всегда выполнены по аналогии с капитальной стеной. Могут быть из облицовочного материала. Или просто устроен каркас под утеплитель.

• Случается, что площадь мансарды значительно превосходит размеры самого дома, при этом часть её опирается на колонны. В таком случае придётся утеплить и перекрытие, контактирующее с улицей.

Если мансардный этаж выступает за пределы дома, требуется и дополнительное утепление перекрытия Источник metasold.com

Следует понимать, что толщина утеплителя должна соответствовать погодным условиям конкретной климатической зоны, при этом иметь небольшой запас. Чтобы набрать необходимую толщину, утеплитель монтируется в несколько слоёв, а сравнительно небольшие размеры предполагают стыковку.

Важно: к сращиванию любого утеплителя необходим внимательный подход. Стыки разных слоёв не должны быть сосредоточены в одном месте. Чтоб исключить промерзание, следует разнести их на максимально возможное расстояние. Важно постоянно помнить об этом, чтоб не испортить материал, особенно выполняя утепление ломаной крыши.

Видео описание

Мы подробнее остановимся на утепление дома пенопластом. Насколько безопасен пенополистерол узнайте в нашем видео:

Бывает, что ширина стропил не позволяет набрать необходимую толщину утеплителя. Чтобы продолжить нужен дополнительный каркас. Его лучше устроить поперёк, от этого вся стропильная система конструктивно станет ещё крепче. А утепление эффективней – дополнительным утеплителем перекроются стыки основного утепления и стропил.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Подготовка

Все деревянные поверхности необходимо обработать антисептическими и противопожарными пропитками.

Все деревянные узлы должны быть обработаны защитными материалами Источник remontik.org

На конструктивных элементах нужно сразу выявить «неблагонадёжные места». Например – примыкание крайнего стропила к фронтону из облицовочного кирпича. Или соединение внахлёст стропила со стяжкой, выполненное без утеплителя. Необходимо устранить недостатки – по возможности запенить их или подбить уплотнителем. Иначе они не смогут противостоять сквозному продуванию и промерзанию.

Необходимо минимизировать использование металлического крепежа. Особенно это касается металлических накладок, стянутых болтами. Конечно, болтовые соединения останутся, но пластины стоит изготовить из толстой прочной фанеры и заменить. Остальные металлические части окрашиваются грунт-эмалью и укрываются слоем монтажной пены. Непосредственно в утеплителе металл – источник конденсата и сырости.

Утепление стропильной системы

Отлично, когда утепление мансарды изнутри заранее планировалась, или «на всякий случай» конструктивные моменты для этого строителями были соблюдены:

• На стропила смонтирована кровельная мембрана.

• Предусмотрена контробрешётка.

• Выдержан шаг стропил, соответствующий распространённой длине или ширине утеплителя.

Удобно проводить утепление, если оно планировалось на этапе застройки Источник bamban.ru

Стоит отметить, что это идеальные исходные данные, позволяющие не искать «выход из положения», и утеплить максимальный объём мансарды качественно без лишних затрат. Такие условия дают возможность использовать паропроницаемые утеплители. А это комфортные условия для проживания.

Это может быть интересно! В статье, по следующей ссылке, читайте про свет под крышей: современные решения для мансарды – окна и оконные системы.

Утепление неподготовленной крыши

Когда решение об утеплении принимается вынужденно, то и крыша обычно не подготовлена. Страшного в этом ничего нет, даже возможно выбрать варианты:

В случае утепления крыши, не подготовленной к этому, могут помочь специальные составы Источник paspraypros.com

Особую роль здесь может сыграть вспененный пенополиуретан. Хотя для его нанесения необходимо оборудование, но утепление происходит сплошным слоем, и не зависит от конструктивных особенностей крыши.

Вспененный пенополиуретан один из них Источник da.decorexpro.com

Сюда же можно отнести эковату. Хотя для её устройства требуется кровельная мембрана, но слой утеплителя вполне реально выполнить сплошным.

В нашем видео мы рассмотрим как производят пенопласт, вреден ли пенопласт и где его используют?

Эффективные утеплители

Далее будут рассмотрены наиболее эффективные материалы, не требующие серьёзного оборудования, чтоб качественно выполнить утепление мансарды.

Каменная вата

Благодаря своей упругости маты хорошо держатся между стропилами, позволяют монтаж без дополнительного крепления. А относительно плотная структура каменной ваты исключает её усадку с течением времени. Поэтому она хорошо зарекомендовала себя на вертикальных поверхностях.

Маты каменной ваты бывают разной толщины, и можно выбрать необходимую исходя из климатических условий и других используемых материалов Источник pallazzo.su

Чтобы ещё снизить риски, через каждые 3 метра высоты необходимо устроить опоры для утеплителя – добавить горизонтальный элемент каркаса.

Это может быть интересно! В статье, по следующей ссылке, читайте про дизайн мансарды.

Общедоступный популярный материал – пеноплэкс. Как утеплитель очень эффективен. Его применение оправдано на территориях страны, где минеральные ваты использовать не целесообразно – нужна большая толщина, которая значительно крадёт пространство, а стоимость непомерно велика.

В обычных условиях он значительно экономит место, когда важна каждая единица объема:

• Его возможно смонтировать между стропилами малой ширины, при этом утепление будет эффективным.

• Он не требует дополнительной гидроизоляции, так как сам не пропускает воду. То есть отсутствие кровельной мембраны не критично.

Однако всё равно желательно наличие вентиляционного зазора с кровлей, для быстрого отвода паров конденсата. Так стропила сохраняться значительно дольше, ведь они не защищены.

Экструдированный пенополистирол не требует обязательной гидроизоляции Источник pt.decorexpro.com

Утепляясь пеноплексом, будет нелишним предпринять меры к повышенной пожарной безопасности. Например, использовать открытый монтаж электропроводки, заложив это конструктивно, как дизайнерское решение. Всё дело в том, что сам пеноплэкс не поддерживает горение, но при больших температурах очень быстро плавится.

Это может быть интересно! В статье, по следующей ссылке, читайте про установку мансардных окон.

Правильное завершение работ

Утеплитель смонтирован, однако завершить процесс тоже следует правильно. Его необходимо защитить от влажных паров со стороны помещения. Для этого монтируется пароизоляционная плёнка. Причём от тщательности выполнения сильно зависит общий результат. Хотя инструкцией снабжена каждая упаковка, кратко повторим:

Однако пароизоляция мансарды имеет двойное назначение. Как это ни странно, но она защищает и самих жильцов. Дело в том, что паропроницаемые утеплители недостаточно прочные и поддаются незначительному выветриванию. Снаружи это не так важно, плюсом его защищает кровельная мембрана. А внутри необходимо исключить даже минимальную возможность выделения компонентов утеплителя в воздух – надёжно укрыть его.

Завершающим этапом становится обшивка утеплителя полотнами, на которые в последствии ложится отделка Источник obustroeno.com

Конечно, это не касается пеноплэкса. Но и от него рекомендуется защититься, эффективный материал – пенофол.

Что касается утеплителей любого типа. Кроме устройства пароизоляции нередко используется, с первого взгляда ненужный, но эффективный приём. Перед финишной отделкой монтируется промежуточный, казалось бы, лишний материал. Это может быть ОСП, ГВЛ или ГКЛ – зависит от конструктива. Причём полностью соблюдается технология – все стыки тщательно заделываются. Это и есть дополнительный барьер от нежелательного воздействия материалов.

Об утеплении мансарды изнутри в видео:

Это может быть интересно! В статье, по следующей ссылке, читайте про особенности и проекты бани с мансардой.

Итоги

Оказывается, утепление крыши изнутри если крыша уже покрыта вполне возможно сделать качественно. Причем, не только спланировав всё заранее, но и на давно готовой крыше, совершенно для этого не приспособленной. Теперь, зная тонкости процесса, намного проще выбрать хорошего исполнителя для такого ответственного дела.

Оценок 0 Прочитать позже

Если крыша уже покрыта: утепление мансарды изнутри по всем правилам

Время чтения: 7 минутНет времени? Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Строите ли вы новую конструкцию или переделываете крышу под дополнительные комнаты, нужно позаботиться о том, как качественно сделать утепление мансарды. Если крыша уже покрыта, изнутри все работы проводятся с учётом геометрии кровли и климатических особенностей региона. В этом материале мы собрали всю необходимую информацию о возможных способах утепления и предоставим вам практические рекомендации от профессионалов.

Хорошо утеплённая мансарда может служить спальней или даже детской комнатой

Полезная информация и видео о том, как утеплить мансарду для зимнего проживания

От качественного утепления мансардной крыши зависит очень многое. Если вы планируете использовать это помещение в зимний период, нужно тщательно подумать о том, какие материалы использовать для теплоизоляции. Ещё один важный аспект – конструкция кровли.

Если геометрия крыши очень сложная, возможно, что для сохранения тепла вам придётся пожертвовать частью площади

Особенность подкровельного пространства не только в геометрии, зимой здесь холоднее, чем в остальных помещениях, а летом – жарче. Чтобы поддерживать оптимальную температуру, кровельщики рекомендуют сформировать под кровельным покрытием многослойный «пирог» из гидроизоляции, пароизоляции и утеплителя.

Важный момент! При большой теплопотере через крышу зимой снег на ней начинает подтаивать и образует ледяную корку. А вода, как известно, ищет любую, даже самую минимальную лазейку. Так что ледяная крыша – это плохо, есть большая вероятность, что вы получите протечку.

Качественная теплоизоляция предотвратит нагревание кровельного материала и образование льда

А теперь небольшой видеоматериал для получения общего представления об утеплении мансарды:

Подготовка подкровельного пространства к утеплению

Следует знать, что, по нормативам ГОСТ, высота потолков в мансарде не может быть меньше 2,5 метра. Но это касается не всей площади мансарды, а всего лишь её половины, то есть на остальных 50 процентах высота помещения может быть немного меньше.

Какие факторы влияют на теплопотери мансардного этажа:

• тип основного строительного материала дома;
• наличие общих коммуникаций с другими помещениями дома;
• особенности геометрии кровли, количество и форма скатов;
• вид несущих материалов крыши;
• размещение мансарды относительно основного строения (с выходом за его пределы или нет).

Все эти факторы нужно учитывать перед тем, как приступить к утеплению крыши изнутри своими руками. Строительные правила диктуют, что утепление дома нужно проводить снаружи, чтобы точка промерзания переместилась на его наружную часть. Но это правило не относится к мансардным этажам. Здесь специфика строительства требует именно внутреннего утепления, так как снаружи должен быть размещён кровельный материал.

Единственная поверхность, которую можно теплоизолировать снаружи, – фронтон крыши

В плане подготовки к утеплительным работам нужно внимательно изучить варианты теплоизоляционного покрытия и подобрать качественную гидроизоляционную плёнку.

Немного о выборе инструментов

Если вы спросите опытного кровельщика, какие инструменты нужны для утепления мансардной крыши частного дома, он пожмёт плечами и скажет: молоток, нож, голова и руки. По большей части, это верно, но есть профессиональные секреты, которыми не каждый хочет поделиться.

Самая главная хитрость – в выборе ножа. Если вы возьмёте простой строительно-монтажный нож, то на протяжении всего процесса будете мучиться, неровно кромсая утеплитель. Лезвие у такого инструмента слишком короткое, оно не прорезает насквозь толстый слой утепляющего материала. К тому же монтажный нож быстро затупится о минеральную вату или пенопласт.

Можно обойтись подручным инструментом для резки (ножовкой по дереву) или использовать для работы широкий кухонный нож для резки хлеба с зубчатой заточкой.

Профессиональный инструмент для резки – широкий длинный нож из углеродистой стали. Длина лезвия – 35 сантиметров, рукоятка из прочного пластика очень удобна в работе

Кроме хорошего ножа, вам действительно понадобится молоток, а ещё саморезы и шуруповёрт, прочный шнур, защитная одежда, респиратор и очки.

Советы по резке утеплителя:

• помещение, в котором будете резать минвату, должно хорошо проветриваться;
• руки, голову и, особенно, глаза и дыхательные пути нужно защитить от проникновения летучих волокон;
• после работы с утеплителем нужно принять душ, тщательно вымыть руки и лицо;
• материал нужно резать поперёк волокна – так будет меньше летающей трухи;
• чтобы не ошибиться в размерах кусков, следует тщательно промерять места их расположения.

Рулонный утеплитель лучше не разматывать, а разрезать прямо в рулоне

Выбираем утеплитель для мансардной крыши

Не торопитесь покупать первый попавшийся утеплитель, который приглянулся вам потому, что он выглядит толстым или имеет яркую упаковку. Подходящий материал должен отвечать строгим требованиям, рассмотрим их подробнее:

Требование	Пояснения
Небольшая теплопроводность	Это самое понятное условие. Утеплитель должен максимально сохранять тепло, при этом хорошо держать форму и выдерживать высокие температуры.
Шумоизоляция	Можете себе представить, как трудно вам будет заснуть, если дождь начнёт барабанить о металлические скаты, а изоляция кровли не будет поглощать этот грохот? Если кровля железная, без звукоизоляции вам не обойтись.
Влагоустойчивость	Утеплитель не должен набирать влагу. Речь идёт не только о возможных протечках, но и об атмосферной влаге. Если теплоизоляционный слой будет впитывать воду, как губка, вскоре он деформируется и утратит свои свойства.
Пожаробезопасность	Деревянный каркас крыши – потенциально привлекательный материал для огня. Лучше, если утеплитель не будет поддерживать горение.
Эксплуатационная стойкость	Утеплитель должен быть устойчив к развитию грибка и плесени. Нежелательно, чтобы он привлекал насекомых и грызунов.
Безопасность для человека	Материал утепления кровли должны быть безопасным для человека. В его составе не должно быть токсических веществ, выделяющихся при нагревании.
Экономичность	Немаловажный фактор для тех, кто рачительно подходит к расходам на строительство.
Простота в монтаже	Если вы решили браться за утепление стен мансарды изнутри своими руками, важно, чтобы материал был лёгок и удобен в монтаже.

А теперь поговорим конкретно о каждом из возможных видов утеплителя.

Пенопласт – это вспененный полимерный материал. Он очень лёгкий, так как его основное содержимое – пузырьки воздуха. Именно они и выступают в роли теплоизолятора. Пенопласт бывает прессованным и непрессованным. Разобраться, какой вид материала перед вами, несложно – непрессованный пенопласт похож на пчелиные соты, он без усилий крошится. Такой материал используют в основном для изготовления противоударной упаковки. Прессовый пенопласт более плотный – он хорошо режется, не рассыпается на крошки.

Для утепления можно использовать и тот, и другой вид. Пенопластовые плиты легко крепятся к стропилам при помощи саморезов или клея. Поверхность плит можно оштукатуривать. Для мансарды используют плиты толщиной 7 сантиметров.

При использовании пенопласта важно предусмотреть в последующем качественную вентиляцию помещения

Экструдированный пенополистирол больше известен современным строителям как пеноплекс. Его изобрели в середине прошлого столетия и с тех пор успешно применяют для утепления крыш, стен и полов в жилых помещениях. Его производство чем-то напоминает производство пенопласта, но отличается высокотемпературным воздействием на сырьё. Полученный материал имеет высокую плотность и соответствующую прочность. Отличный показатель прочности – стирекс используют для теплоизоляции взлётных полос в аэропортах.

Листы пеноплекса изготавливают с фаской по кромке, это позволяет утеплять поверхности без стыков и зазоров

Минеральная вата

Минеральная вата – один из самых популярных тепло- и звукоизоляционных материалов. Её успешно применяют для утепления кровли и мансарды, полов и стен. Этот утеплитель можно использовать внутри и снаружи здания. Он выдерживает температуру до плюс 690 градусов и может использоваться для защиты горячих трубопроводов.

Под понятием «минвата» могут подразумеваться каменная вата, стекловата и шлаковата. Минвата бывает разной плотности, в зависимости от марки и производителя. Для теплоизоляции мансарды лучше подбирать минвату с вертикально расположенными волокнами.

Бывают виды тепловаты с хаотично расположенными волокнами, такой вариант отличается повышенной прочностью

Одна из разновидностей минваты, стекловата, давно и успешно применяется как утеплитель для кровли. Производят её из битой стеклотары и других кристаллических отходов производства.

Стекловолоконный утеплитель хорошо зарекомендовал себя в утеплении ломаной крыши изнутри. Благодаря своей прочной структуре, стекловата выгодно отличается от других видов минваты. Её волокна почти втрое длиннее волокон обычной минваты.

Стекловата легко укладывается и обрезается, сравнительно недорого стоит и может использоваться для внутреннего и наружного утепления

Работать с этим материалом нужно очень осторожно, используя средства индивидуальной защиты. Тончайшие волокна при попадании на кожу и слизистую вызывают сильное раздражение.

Каменная, или базальтовая, вата – это теплоизолятор, в основе которого лежит природный горный материал. Этот утеплитель не относится к разряду дешёвых, но выгодно отличается от других долгим сроком службы и отличными эксплуатационными характеристиками.

Процесс производства базальтовой ваты предполагает высокотемпературное воздействие до 1500 тысячи градусов. Современное производство использует для связывания частиц в композиционные составы на основе фенолформальдегида.

Каменная вата – качественный материал для утепления

Это сравнительно новый вид утеплителя, ещё не набравший такую популярность, как пенопласт или минвата. Он отличается от других теплоизоляционных изделий тем, что не выпускается пластами или рулонами. Эковата – сыпучее вещество, волокна в котором сцепляются только за счёт электростатики.

Состоит эковата из целлюлозы и производится из отходов. Её преимущество заключается в том, что сыпучий состав хорошо заполняет все щели и дыры. Теплоизоляционные качества у неё при этом те же, что и у минваты.

Натуральный состав этого утеплителя является благоприятной средой для развития микроорганизмов и плесени, в ней отлично себя чувствуют насекомые и грызуны. Чтобы придать утеплителю противопожарные свойства, целлюлозу обрабатывают антипиренами.

Эковату наносят методом распыления

Пенополиуретан – это один из видов пластмассы, характеризуется пенистым составом. Практику использования пенополиуретана нам принесли немцы. Этим изолятором можно утеплять дома из бетона и кирпича. Наносится он методом распыления и прочно держится на любых поверхностях.

Пока трудно сказать, какой максимальный срок эксплуатации у этого утеплителя, история его применения пока очень невелика. Пенополиуретановые мочалки мы используем очень давно, а вот как утеплитель – сравнительно недавно.

Известно, что этот состав хорошо изолирует шумы и не уступает по своим теплоизоляционным качествам пенопласту

Пенофол

Пенофол – тонкий полимерный теплоизолятор, состоящий из пены и алюминиевой фольги. Отражающая способность у этого материала отличная – до 97 процентов. Этот теплоизолятор не пропускает воду и воздух, а потоки тепла отражает обратно в помещение. Работа такого материала схожа с действием термоса. Толщина покрытия − от 3 миллиметров до 4 сантиметров.

Специалисты рекомендуют комбинировать пенофол с другими теплоизоляторами, в том числе используя его для гидроизоляции

Достоинства и недостатки разных видов утеплителей

Видов теплоизоляционных материалов и технологий их нанесения много. Как выбрать наиболее подходящий? Разумеется, нужно рассмотреть все недостатки и преимущества материалов, сравнить их характеристики:

Материал	Достоинства	Недостатки
Пенопласт	Безопасен для здоровья человека, не выделяет токсичных веществ в процессе эксплуатации. Не подвержен гниению и разложению, имеет почти безграничный срок эксплуатации. Устойчив к возгоранию, содержит антипирены, способствующие самозатуханию. Не оказывает утяжеляющего воздействия на конструкцию кровли. Имеет доступную цену.	Непрочный материал, нуждается в защите от механических повреждений. Разрушает от воздействия нитрокраски. Не пропускает воздух. Разрушается грызунами.
Пеноплекс	Высокие теплоизоляционные и шумоизоляционные свойства. Не впитывает влагу, не подвержен гнили и образованию грибка. Сохраняет свои свойства бесконечно долго. Пожаробезопасен, обладает свойством самозатухания. Имеет доступную цену. Безопасен для человека.	Разрушается при прямом контакте с солнечными лучами. Подвержен механическим повреждениям.
Минвата	Пропускает пары воды, но при этом не накапливает вагу. В результате стропила крыши будут всегда сухими. Является дышащим материалом, хорошо способствует воздухообмену. Хороший звукоизолятор. Не горит и не выделяет токсичных веществ при высоких температурах. Имеет продолжительный срок эксплуатации – до 55 лет. Не привлекает грызунов. Доступно утепление крыши мансарды изнутри с помощью минваты своими руками без привлечения наёмных работников.	Содержит ядовитые формальдегидные соединения в небольших количествах. При неправильном размещении может деформироваться.
Стекловата	Доступная стоимость. Пожаробезопасность, устойчивость к высокотемпературному воздействию. Долговечность – срок службы в среднем 35 лет. Прочность и небольшой вес.	Способность впитывать воду. Даёт со временем усадку, что плохо сказывается на общей теплоизоляции. Необходимость дополнительных мер предосторожности при монтаже.
Базальтовая вата	Не горит и не поддерживает огонь. Отличные звукоизоляционные характеристики. Устойчивость к химическому воздействию. Паропроницаемость, базальтовая вата «дышит». Длительный срок эксплуатации – до 70 лет. Устойчивость к плесени и грызунам.	Уступает по теплоизоляционным характеристикам пенопласту. Сильно крошится при монтаже, пылит. Деформируется под собственным весом.
Эковата	Повышенная паропроницаемость. Экологичность, эковата не содержит токсичных веществ. Образование бесшовного покрытия, заполнение щелей. Долгий срок службы – до 50 лет.	Сложность в нанесении, потребуется специальный распылитель. Невозможность использования бескаркасного утепления.
Пенополиуретан	Отлично пристаёт к любой основе: бетону, кирпичу, дереву. Может использоваться для сложно искривлённых поверхностей. Имеет минимальный вес, не утяжеляет кровлю. Делает утепляемые поверхности прочнее. Является бесшовным покрытием.	Разлагается под действием ультрафиолета, нуждается в дополнительном покрытии. Тлеет во время пожара.
Пенофол	Значительная экономия площади помещения, практически не занимает места. Отличные теплоизоляционные и отражающие способности. Безопасность для здоровья человека. Не поддерживает горение. Не впитывает влагу, не привлекает грызунов. Хорошая шумоизоляция. Простота в монтаже.	Необходимость комбинирования с другими материалами. Не годится для нанесения декоративного покрытия. Нельзя использовать при монтаже саморезы и гвозди – теряет свои свойства.

Особенности геометрии: утепление мансарды изнутри, если крыша уже покрыта

С одной стороны, вроде в решении вопроса, как правильно утеплить мансарду изнутри своими руками, и нет никаких особых сложностей. Но не тут-то было. Главная сложность может скрываться в геометрических формах кровли, особенно если вы постарались сделать её максимально привлекательной. Как правило, форма мансардного этажа повторяет все изгибы крыши. Утеплитель монтируется непосредственно на наклонные стены. Кстати говоря, слишком эластичный теплоизолятор может провисать, так что важно продумать способ его надёжного крепления.

А что делать, если вы снабдили крышу остроконечным конусом или другими архитектурными изысками? В этом случае придётся изнутри немного подправить геометрию с помощью дополнительных стенок или даже потолка.

Пример работы с неровными потолками на мансарде в этом видеоматериале:

Как видите, вполне возможно немного исправить геометрию изнутри, при необходимости. В этом случае и все работы по утеплению должны проводиться на установленных дополнительных перегородках.

О необходимости гидроизоляционных работ

Все волокнистые теплоизоляторы, так или иначе, впитывают влагу. Она может образоваться из-за огрехов в покрытии кровли или образования конденсата внутри помещения из-за разницы температур. Попавшая в утеплитель влага неблагоприятно сказывается на его состоянии. Не допустить этого – задача слоя гидроизоляции.

Технологии современного строительства предполагают использование мембранных материалов. Они не допускают формирования конденсата и при этом не пропускают наружную влагу.

Точка зрения эксперта Дмитрий Холодок Технический директор ремонтно-строительной компании «ИЛАССТРОЙ» Задать вопрос «Декоративная отделка стен обычно паропроницаема и пропускает влагу к элементам кровли и теплоизоляции. Рекомендую защитить слой утеплителя изнутри фольгированным или полиэтиленовым гидроизоляционным слоем.»

Как правильно утеплить крышу с гидроизоляционным слоем на фото:

Послойная схема утепления мансарды

Как правильно утеплять мансарду изнутри: советы и видеоинструкции

А теперь от теории к практике: как утеплить крышу дома изнутри своими руками. Есть несколько общепринятых способов, рассмотрим два самых простых и действенных.

Видео по утеплению мансарды своими руками изнутри минватой

Перед началом работ следует провести все необходимые замеры. Вам потребуется знать расстояние между стропилами. Хорошо, если стропильный шаг будет соответствовать стандартным размерам листов минваты − 60 сантиметров. В этом случае не придётся заниматься сложным раскроем. Если стропильный шаг составляет 58 сантиметров, то не потребуется даже дополнительный крепёж, минвата будет и так надёжно держаться за счёт силы трения.

Важно! Работа по утеплению проводится только после укладки гидроизоляционного слоя.

Если стропильный шаг больше или меньше необходимого, плиты утеплителя режут с припуском в 2 сантиметра.

А теперь простая последовательная видеоинструкция о том, как утеплить мансардную крышу минеральной ватой:

Рекомендации по утеплению мансарды пенопластом

Плиты пенопласта, как и минваты, нужно плотно подгонять под промежутки между стропилами. Не стоит делать слишком большой припуск – пенопласт может разрушиться при чрезмерном усилии. Щели между листами пенопласта и стропилами следует заполнить строительной пеной, а сам утеплитель прикрепляется к обрешётке с помощью специального клея и дополнительно фиксируется деревянным каркасом.

Видеоматериал, как правильно утеплить мансардную крышу пенопластом:

Методика утепления мансарды пенополиуретаном

Прежде чем выполнять утепление напылением пенополиуретана, необходимо тщательно защитить уже установленные окна от попадания смеси. Для этого их заклеивают плёнкой. Если пена попала на стекло, то её очень трудно удалить, покрытие крепко прилипает к любым поверхностям. Кроме окон, необходимо сделать защиту на дверях и других местах, которые вы не планируете утеплять.

Важно! Для хорошего прилипания пенополиуретана нужно очистить все поверхности от пыли и мусора.

Процедура напыления в следующем видео:

Основные ошибки в утеплении мансарды

В заключение следует перечислить основные ошибки в утеплительных работах на мансарде. Именно они могут свести на нет все ваши усилия и расходы:

• неправильный подбор толщины утеплителя может привести к тому, что вы либо зря потратите лишние деньги, либо не добьётесь нужного результата;
• отсутствие вентиляции в помещении приведёт к образованию конденсата на стенах и порче покрытия;
• без гидро- и пароизоляции вся влага будет впитываться в утеплитель, нарушая его свойства.

Не забывайте, что качественное утепление значительно сократит ваши расходы на отопление дома

Утепление мансарды изнутри если крыша уже покрыта

Ситуация, когда мансарду обустраивают, переделывая холодный чердак — не редкость. Если при этом заново кроют крышу, то проблем с утеплением не возникает. Структуру кровельного пирога делают как положено — с гидроизоляционной мембраной и вентилируемым подкровельным зазором для выветривания из утеплителя влаги.

При реконструкции крыши без замены кровли, часто возникает ситуация, что ее устройство не позволяет провести утепление по стандартной технологии. То есть нельзя сразу взять и заложить между стропильных ног теплоизоляционные маты. Это бывает в следующих случаях:

• Отсутствует гидроизоляционная мембрана — листовая кровля просто уложена на обрешетке. При такой структуре утеплитель не будет защищен от возможных протечек и конденсата на внутренней поверхности кровельного покрытия (особенно критично для металлической кровли). Но и напрямую закрепить изнутри к обрешетке гидроизоляционную мембрану нельзя — нужна контробрешетка для создания вентилируемого зазора.

• На стропилах или обрешетке уложена пароизоляционная пленка и нет контробрешетки для вентилируемого зазора. Этот вариант, хотя и имеет дополнительный слой, фактически не отличается от предыдущего. Здесь есть только одно отличие — помимо контробрешетки для укладки мембраны, надо вдоль конька сделать в пароизоляционной пленке прорезь, чтобы было куда выветривать влагу из утеплителя.

Паронепроницаемую пленку можно укладывать между кровлей и утеплителем. Более того, компания Гекса (производитель пленок Изоспан) считает именно пароизоляцию оптимальным выбором для защиты утеплителя от конденсата на металлической кровле. Но в этом случае структура пирога имеет две контробрешетки — первая для вентиляции кровли, вторая — для вентиляции утеплителя.

Оба варианта «неправильного» кровельного пирога можно исправить без демонтажа кровли.

Утепление крыши, у которой нет контробрешетки и гидроизоляции

Чтобы закрепить гидроизоляционную мембрану изнутри (со стороны чердака), нужны два бруска с каждой стороны стропильной ноги и один посредине между стропил.

Первую пару брусков крепят к стропилам впритык к кровельному покрытию, центральный брусок крепят параллельно им к обрешетке — они отвечают за создание вентиляционного зазора между мембраной и кровлей. Нужно обеспечить поступление воздуха в это пространство через карнизный свес.

Толщина бруска может быть 3-5 см и должна быть достаточной, чтобы «держать» крепеж — это просто дистанционные планки. А ширину бруска выбирают исходя из требований к величине воздушного зазора, поэтому этот размер не должен быть меньше чем 4 см.

После монтажа дистанционных планок между стропилами укладывают гидроизоляционную мембрану. В стандартной ситуации ее настилают поверх стропил снизу вверх горизонтальными полосами с перехлестом стыков, здесь укладку проводят «вертикально» — одна полоса между каждой парой стропил.

Ширина полосы должна быть больше шага стропил с «запасом» в 5-10 см по обе стороны и она должна слегка посредине провисать (но не более чем на 2 см).

Монтаж гидроизоляции проводят в два этапа. Вначале мембрану предварительно крепят к стропилам степлером. Затем ее окончательно фиксируют еще одной парой брусков, прибивая их к стропильным ногам ниже дистанционной планки.

После этого между стропил укладывают теплоизоляцию. Если ее необходимо уложить в два слоя, то к стропильным ногам монтируют внутреннюю контробрешетку.

Затем идет укладка пароизоляции и монтаж обрешетки под отделку мансарды.

Утепление крыши, у которой нет контробрешетки, но есть пароизоляция

Отличие этого варианта устройства кровельного пирога в том, что при протечке крыши вода не попадет на утеплитель. Кроме того, если у пароизоляции есть антиконденсатная поверхность, то она будет «связывать» часть конденсата, который образовывается при охлаждении атмосферного воздуха.

Но и этот конденсат так же, как и избыточную влагу в утеплителе, надо выветривать из подкровельного пространства. А для этого нужна конробрешетка с вертикальным расположением вентиляционного зазора.

В этом случае гидроизоляционную мембрану можно крепить чуть проще, чем в предыдущем случае:

1. Между каждой парой стропил, параллельно им, набивают три-четыре рейки (зависит от расстояния между стропильных ног). Толщину рейки выбирают равной размеру воздушного зазора (обычно 4-5 см).
2. Укладывают между стропильных ног гидроизоляционную мембрану. Ее можно укладывать как одной полосой по вертикали, так и кусками полотнищ по горизонтали с нахлестом верхнего полотна над нижним на 15-20 см (монтаж надо вести сверху вниз).
3. Гидроизоляционную мембрану крепят степлером к каждой рейке и по стропильным ногам.

Укладка теплоизоляционного материала и пароизоляции проходит по стандартной технологии.

Утепление П-образного контура мансарды

Если крыша высокая, а площадь дома большая, то мансарду можно обустроить без наклонных стен — с выделением П-образного контура, теплоизоляция которого не будет соприкасаться с кровлей.

В этом случае за контуром мансарды будет обычный холодный чердак со своей вентиляцией через карнизные и коньковые продухи.
По сути это технология утепления каркасного дома, но внутри чердака.

Утепление потолка мансарды:

1. К верхним затяжкам, которые выполняют роль балок потолочного перекрытия, подшивают доски или рейки чернового потолка.
2. Крепят со стороны помещения пароизоляцию. Полосы укладывают внахлест и проклеивают все стыки.
3. Со стороны «чердака» мансарды между балками затяжки укладывают утеплитель (при необходимости в два слоя).
4. Поверх утеплителя расстилают гидроизоляционную мембрану. Она обязательна, если ее нет в составе кровельного пирога. Если гидроизоляция у кровли есть, но маты минеральной ваты не кашированы, то можно на них уложить обычную стеклоткань в качестве ветрозащиты.
5. С внутренней стороны поверх пароизоляции крепят контробрешетку. Она нужна, чтобы был воздушный зазор, необходимый для функционирования пароизоляции с антиконденсатной или отражающей поверхностью.

Утепление стен мансарды:

1. С внешней стороны стоек крепят гидроизоляционную ветрозащитную мембрану.
2. В том случае если контур мансарды со стороны крыши обшивают фанерой или OSB, поверх гидроизоляции к стойкам прибивают бруски контробрешетки.
3. Между стойками укладывают теплоизоляцию.
4. С внутренней стороны стоек сплошным слоем укладывают пароизоляцию. Проклеивают лентой примыкания с пароизоляцией потолка и пола.
5. Монтируют обрешетку для внутренней обшивки.

Если ни один из вариантов не устраивает, то кровлю можно демонтировать, а гидроизоляцию и утепление провести по стандартной технологии.

Как правильно построить мансардную крышу. Мансардная крыша своими руками: устройство и технология строительства

О расширении полезной площади дома мечтает каждый. Но площадь дома не всегда позволяет обустроить, например, пристройку. Одним из лучших решений в этом случае является строительство мансардной крыши – дополнительный метраж с минимальными вложениями.

Такая крыша строится довольно легко и быстро. А с помощью нескольких друзей можно сэкономить на рабочей силе.

Чтобы построить мансардную крышу самостоятельно, нужно вооружиться знаниями в этой области по максимуму. Подробнее об устройстве мансардной крыши читайте . Итак, мансардные крыши бывают:

– 1 уровень – здание имеет выносные консоли, большую площадь и вертикальные окна. Мансарда с одноуровневой крышей выходит за уровень одной из сторон дома;

– в 2-х уровнях – проект, который имеет смешанный тип поддержки. Этот тип кровли является самым сложным на всех этапах строительства; спроектирован вместе с домом;
– фронтон – надстройки для мансарды в один уровень, просты в установке. Главный недостаток – небольшая площадь и низкие потолки;

– фронтонные ломаные – здания с 4 скатными плоскостями под разными углами. Чуть сложнее предыдущей версии, но среди плюсов — полноценный салон.

Различные проекты мансардных крыш почти не отличаются от стандартных скатных крыш и включают в себя следующие элементы:

• крыша – внешний вид и защита от осадков;
• обрешетка – основа под кровельные и теплоизоляционные материалы;
• конек – венец стропильной конструкции;
• стропила – наклонные ребра жесткости всей конструкции;
• Мауэрлат – опорные балки для установки стропильной системы;
• диагональные скосы – связи для продольных балок и вертикальных стоек;
• внутренние балки – опоры конькового прогона и/или стропил для устойчивости конструкции;
Изоляция
• – устройство слоев паро-, гидро-, тепло- и звукоизоляции.

Мансардная крыша в частном доме – фото в процессе строительства

Для возведения, например, шиферной крыши такого типа вам потребуется:

• дерево – брус (15, 12, 10), необрезная доска, доски 40-50мм на 150мм;
гвозди
• – 80 и шифер;
проволока
• – отожженная (3-4мм) и на растяжки;
шифер
• ;
изоляция
• ;
• гидробарьер.

Инструменты для строительства мансардной крыши, скорее всего, даже не придется покупать:

• рулетка;
• топор;
молоток
• ;
строительный степлер
• ;
• отвес;
ножовка
• .

Угол наклона кровли обеспечивает сброс осадков, но принимает высоту помещения. То есть чем меньше угол наклона, тем больше выйдет площадь самой комнаты. Частично полезная площадь мансарды также уменьшается за счет утепления для кровли. Прочтите, какие существуют и как их правильно складывать.

Технология возведения мансардной крыши

Технология возведения мансардной крыши имеет некоторые тонкости:

– толщина стропил должна быть более 250 мм. Это необходимо для комфортной укладки теплоизоляционного слоя в 20 см. Стропила могут быть изготовлены из клееного бруса;

– для теплоизоляции лучше использовать пенополистирол или стекло – они сохраняют свои свойства даже при повышении влажности;

– вентиляция должна быть установлена ​​между утепляющим слоем и кровлей по всем правилам – с вытяжками и форточками, чтобы воздух свободно циркулировал под поверхностью здания;

Чтобы крыша была качественной и надежной, она должна иметь отличную вентиляцию, теплоизоляцию, качественную стропильную конструкцию из обработанной древесины.

– внутренняя сторона утеплителя нуждается в пароизоляции по всей поверхности;

– слой гидро-, при необходимости, звукоизоляции выкладывается под кровлю с внешней стороны стропил;

– древесина для всей конструкции должна быть обработана специальными средствами от микроорганизмов и огня согласно требованиям СНиП;

– если мансардная крыша устанавливается в ветреных районах, стоит уменьшить угол ее наклона;

– если дом находится в тихом, безветренном месте, нужно увеличить угол наклона;

– такие крыши покрыты керамической черепицей или шифером. Металл из-за его низких теплоизоляционных свойств использовать не рекомендуется;

– для теплоизоляции необходимо использовать негорючие материалы;

– мансардная крыша предусматривает наличие лестницы.

Внешняя лестница не займет площадь дома, а вот на чердак можно попасть только с улицы. Внутренний – гораздо удобнее, но занимает место в доме. Для решения этой проблемы можно установить потолочную лестницу с шарниром или винтовой конструкцией. А как выбрать второй этаж по ГОСТу, читайте в нашей инструкции.

Поэтапное строительство мансардной крыши

Перед возведением кровли необходимо:

• Провести обследование здания для определения максимальной нагрузки на стены и фундамент.
• Разработать проект мансарды.
• Получить разрешительные документы:

1. от городских властей на строительство и реконструкцию;
2. экспертное заключение на дом;
3. разрешение от всех владельцев.

Стропила ломаной мансардной крыши – схема

После проектирования крыши и подготовительного процесса можно приступать к строительству:

1. Укладываем и крепим мауэрлат по периметру дома – брус 100 на 100
2. Установка рамы. Стойки каркаса будут служить опорами стропильной конструкции. Для его устройства возьмите брус сечением, аналогичным сечению продольных балок. Вертикальные стойки ставятся по краям здания и крепятся к продольным балкам с помощью уголков и саморезов. Делаем перемычку сверху каждой стойки.
3. Монтируем остальные арки. Между двумя арками, образовавшимися на предыдущем этапе монтажа, натягиваем шнур строго горизонтально. Остальные арки устанавливаются с привязкой к корду и шагу под стропила. Соединяем арку штампованными уголками или гвоздевыми пластинами в качестве перемычек.
4. Переходим к стропилам. Срезаем их верхние концы под определенным углом. В основаниях балок вырезаем пазы для крепления на мауэрлат. Стропила крепятся к базовой конструкции. Затем по шаблону обрежьте верхние стропила и также поставьте их на свои места. Также ознакомьтесь с более подробной информацией о чердаке.
5. Обрешетку монтируем досками или листами фанеры.
6. Укладываем слой паротеплоизоляции. Слои устанавливаются с внутренней стороны стропил. Набиваем обрешетку поверх утеплителя.
7. С внешней стороны стропил монтируем гидроизоляционный слой.
8. Последним этапом будет монтаж кровли из выбранного материала. Кровельный слой монтируется поверх гидроизоляции.
9. Не забывайте про вентиляционные окна, а также оконные проемы. Конечно, окно можно установить только во фронтоне, но два окна вряд ли обеспечат достаточное освещение.

Сколько будет стоить построить мансардную крышу

Рассмотрим цены на материалы для мансардной крыши с учетом того, что строительство будет осуществляться самостоятельно.

Цена утеплителя (минеральная вата) зависит от плотности за кубометр и основы:

• на стекловолокне – 1400-2500 руб. за кубический метр;
• на базальтовом волокне – 1100-2000 руб. за кубический метр;
• на джутовое волокно – 10-16 руб. за погонный метр.

Кровельные материалы по цене не сильно отличаются:

• битумная черепица – около 340 руб. за квадрат;
Металлочерепица
• – около 250 руб. за кв.

Расчеты конечной стоимости здания производятся исходя из площади мансардной крыши.

Видео

О строительстве мансардной крыши своими руками в видео. О самой технологии понятно и несколько полезных советов.

Мансардная крыша – идеальное решение для расширения площади дома. Заручившись поддержкой нескольких человек и вооружившись знаниями по возведению конструкции, можно быстро построить функциональную и надежную мансардную крышу на долгие годы эксплуатации.

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречают с энтузиазмом. Гораздо проще планировать строительство мансарды еще на этапе строительства дома, но можно сделать дополнительную надстройку над старым зданием.

Как сделать мансарду в старом доме

Наличие мансарды не только увеличивает жилую площадь, но и придает зданию колоритный вид.

Мансарда превращает загородный дом в сказочное здание.

Старый дом можно отремонтировать, построив надстройку в соответствии с действующими нормами.

Надстройка мансарды начинается с прочностных расчетов старого дома.

Для начала необходимо решить, выдержат ли существующий фундамент и стены нагрузку мансардного этажа и новой крыши. Если они имеют достаточный запас прочности, то можно приступать к переделке дома. В противном случае их следует усилить.

Старые кирпичные стены иногда кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому необходимо сразу учитывать их состояние, а при необходимости подвязывать жестким ремнем. Делается это следующим образом: металлические столбы

• сечением 10х10 см вставляются в фундамент нижним краем, а верхним краем соединяется с армопоясом первого этажа. Устанавливается по периметру дома через каждые 2 метра;
• арматура металлическая сечением 12 мм вставляется в пробивки и связывает дом по стенам: снизу окна через каждые 2 метра вверх;
• поверх арматуры укладывается металлическая сетка с размером ячеек 2х2 см, которая по окончании всех работ покрывается штукатуркой.

Фундамент укрепляется обвязкой армирующим поясом со всех сторон.

Если старый фундамент не выдерживает чердака, то его необходимо обшить арматурой

Определившись с усилением здания, можно переходить к выбору проекта будущей надстройки. Он должен гармонично смотреться на фоне других построек и соответствовать стилю всего дома.

Тип мансардной крыши определит расчет размеров внутренней горницы и необходимых материалов для строительства.

Мансарды бывают нескольких видов:

• одноуровневые с двускатной крышей – низкие потолки с небольшой жилой площадью;

  Одноуровневая мансарда с двускатной крышей – самый простой вид надстройки для небольших зданий

• одноуровневая с односкатной двускатной крышей – увеличение внутреннего пространства, но серьезные затраты денег и времени на строительство;

  Мансарда одноуровневая с односкатной двускатной крышей обычно строится на кирпичном доме

• одноуровневая с консольными выходами – сложная конструкция, позволяющая получить еще большую площадь, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;

  Мансарда одноуровневая с консольными выносными опорами позволяет получить много внутреннего пространства за счет увеличения верхней конструкции

• многоуровневая со смешанной крепью – используется при строительстве нового дома, возводится только специалистами.

  Многоуровневая мансарда со смешанной опорой на старых домах обычно не устанавливается из-за сложности и большого объема работ

Видео: переделка половины старой крыши в мансарду – облегченный способ

Переделка крыши в мансарду – относительно дешевый способ увеличения жилой площади. В частном доме обычно устанавливают скатную крышу, поэтому можно сделать дополнительную просторную и светлую комнату своими руками.

Внутренняя обшивка деревом делает мансарду теплой и светлой

А если дом достаточно большой в длину, то мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет разделить площадь на разные жилые помещения

Преимущества создания мансарды:

• возможность обустройства одной или нескольких новых жилых комнат;

  Мансарду с низкими потолками под двускатной крышей удобнее всего обустроить невысокими шезлонгами.

• небольшие затраты по сравнению со строительством полного этажа или боковой пристройки к дому;
• обновление внешнего вида здания;

  Строящийся дом с мансардой всегда притягивает взгляды прохожих и интересует конечный результат

• возможность наблюдать прекрасный вид из мансардного окна.

  Много солнечного света проходит через окна на чердаке, освещая комнату весь день

Однако у этого решения есть и определенные недостатки, которые также необходимо учитывать:

• необходимость утепления и звукоизоляции потолка и новой кровли, установка нескольких стеклопакетов;
• сложность проведения дополнительного отопления и освещения в верхней части старого дома – придется совмещать с домашней проводкой или использовать автономное подключение;

  Для обогрева мансарды с выходом на балкон можно использовать печь-буржуйку

• планировка части жилого помещения под лестницей, ведущей на чердак;

  Лестница, ведущая на чердак, должна быть ограждена для безопасности

• необходимость приобретения специальной мебели для скатной крыши или приобретения приземистых моделей: низких шкафов, диванов и столов.

  Малоэтажная мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает помещение необычным и романтичным, но при таком решении придется более ответственно подойти к дизайну. Мебель для наклонной надстройки можно изготовить самостоятельно или собрать единый комплекс из имеющихся многоуровневых моделей, покрасив все в один цвет.

Мебель, повторяющую скат мансарды, можно изготовить самостоятельно

Итак, главный минус переделки чердачного помещения под мансарду – необходимость вложений, но оно того стоит.

Строительство мансарды намного дешевле, чем строительство дополнительного этажа, независимо от того, какие материалы используются для возведения стен. Ведь для их создания потребуются основной материал, утепление и отделка, тогда как для мансардной надстройки нужен только кровельный утеплитель и новая стропильная система.

Надстройка изготавливается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыш, легче сделать выбор при планировке

Переделка мансарды в мансарду не требует демонтажа всех существующих конструкций. Но нужно убедиться в надежности потолка: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда он сможет выдержать вес мебели и людей.

Для частого подъема на чердак потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, полную внутреннюю отделку – все это позволит создать уютное и комфортное помещение.

Надстройка наклонной кровли, оформленная в светлых тонах, зрительно увеличивает пространство, а цветовые пятна добавляют интерьеру яркости

При устройстве мансардного этажа должны быть соблюдены следующие условия:

• стропила изготавливаются из клееного бруса толщиной не менее 250 мм, чтобы можно было уложить необходимое количество утеплителя;
• для утепления используется пенополистирол из-за малого веса и высоких теплоизоляционных характеристик;
• между теплоизоляцией и кровельным материалом оставляют зазор для обеспечения естественной вентиляции;
• необходимо уложить гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

При строительстве дома денег обычно не хватает, поэтому многие отказываются строить второй этаж. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик. В обоих случаях есть доступный вариант увеличения жилого помещения – перестройка чердачного помещения в мансарду своими руками.

Создание проекта

Перед началом работ необходимо составить план и разработать проект с точными чертежами. Правильный расчет позволит получить уютное, прочное и надежное помещение. Вы можете выполнить все расчеты самостоятельно или доверить это специалистам.

Начертить план и разработать эскизный проект можно самостоятельно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если крыша частично переделана, то может понадобиться усиление только для перекрытия. Также нужно сразу решить, какие типы окон будут использоваться на мансарде: от этого будет зависеть армирование в стропильной системе.

Расположение всех окон в кровле мансарды необходимо продумать заранее и внести эти данные в план проекта

Стропильная система

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые — на наружные стены.

На чердаках применяют наслонные и висячие стропила.

Висячие стропила лучше всего подходят для чердака.

Мансарда с висячими стропилами выглядит красивее и выигрывает по размеру внутренней площади

Мансарда обычно занимает все пространство мансарды, а ее стены объединены с наружными.

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из различных несущих брусьев. Чтобы понять устройство всей конструкции и правильно ее построить, нужно понимать назначение и работу отдельных ее элементов.

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции.

Переоборудование помещений

При достаточной высоте мансарды стропильная система не нуждается в переделке. Достаточно осмотреть старые стропила, выявить возможные недостатки и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

Мансардный этаж утеплен и обшит досками

Перед установкой утеплителя между стропилами монтируются все необходимые коммуникации, а в кровле вырезаются места для установки окон. проводится перед утеплением.

Все провода и трубы коммуникаций должны быть размещены в специальных гофрах

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через форточки, чтобы влага не скапливалась внутри помещения.

Утепление кровли

Утеплять крышу необходимо правильно и качественно – от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используют минеральную вату, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно набивается и закрепляется между стропилами так, чтобы нигде не было щелей и зазоров. На верхнюю часть кровли – между кровлей и утеплителем – монтируется гидроизоляция, затем со стороны помещения укладывается теплоизоляционный материал. Затем изнутри утеплитель покрывается пароизоляционной пленкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляют небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрыта профнастилом, то толщина зазора должна быть 25 мм, если же плоским материалом, то ее следует довести до 50 мм.

При создании теплоизоляции чердака необходимо строго соблюдать последовательность слоев

При планировании подъема на чердак необходимо позаботиться об удобстве и безопасности передвижения. Поэтому лестницу обычно устанавливают внутри дома. Строится из дерева или металла: может быть как винтовой, так и маршевой конструкции.

Чердачная лестница может быть разных видов и конструкций, что позволяет ей вписаться в любой интерьер

В потолке первого этажа вырезается проем, который по периметру укрепляется металлической или деревянной обвязкой.

Конструкция чердачной лестницы должна быть прочной, надежной, безопасной и красивой.

Внутренняя отделка

Для обшивки стен в большинстве случаев используются гипсокартонные плиты, швы между которыми оштукатуриваются. Сверху клеятся обои или наносится декоративная штукатурка. Альтернативный вариант – вагонка или натуральное дерево.

Если какие-то стропила выступают сквозь стены на мансарду, то их можно оформить как элементы декора и даже использовать как турник для подвешивания гамака, качелей, люстры и других приспособлений.

Оформление видимых частей стропил в интерьере мансарды – дело интересное и творческое.

Не рекомендуется использовать на чердаке тяжелые отделочные материалы, так как они увеличивают нагрузку на стены, пол и фундамент здания.

Вариантов внутренней отделки мансарды много, но желательно использовать только легкие материалы.

Для покрытия пола можно использовать ламинат или линолеум, а вот от плитки или керамогранита лучше отказаться.

Устройство мансардной крыши

Крыша жилой надстройки должна состоять из следующих слоев (порядок расположения от улицы к внутреннему пространству):

Видео: зачем и как правильно укладывать слои на крышу чердак

Расчеты мансардной крыши дома

Определение общего веса кровли

Для расчета общего веса кровельных материалов необходимо умножить удельный вес одного квадратного метра покрытия на общую площадь мансардная крыша. Для получения веса одного квадратного метра необходимо сложить удельный вес всех материалов, входящих в состав кровельного пирога, и умножить на коэффициент запаса (1,1).

Если толщина обрешетки 25 мм, то ее удельный вес 15 кг/м 2 , утеплитель толщиной 10 см имеет удельный вес 10 кг/м 2 , а ондулиновый кровельный материал имеет вес 3 кг/м 2 м 2. Получается: (15+10+3)х1,1=30,8 кг/м 2.

Согласно действующим нормам нагрузка на пол в жилом доме не должна превышать 50 кг/м 2 .

Определение площади крыши

Для расчета поверхности ломаной крыши необходимо разбить простые фигуры (квадрат, прямоугольник, трапеция и т. д.) и определить их площадь, а затем все сложить. Для определения поверхности двускатной крыши нужно длину умножить на ширину, полученное значение умножить на два.

Таблица: определение площади крыши мансарды

При расчете угла наклона учитывается климатическая зона, в которой находится дом, и то, что в нем удобно передвигаться в полный рост чердак

Также необходимо рассчитать уклон крыши. Обычно угол составляет 45-60 градусов, но при его определении необходимо учитывать климатическую зону, в которой находится дом, тип конструкции чердака, снеговые и ветровые нагрузки, архитектурное решение дома .

Чем больше угол наклона крыши, тем меньше будет нагрузка на стропильную систему, но возрастет расход материалов.

Расчет стропильной системы

При выборе стропильной системы можно ориентироваться на следующие варианты:

• висячие стропила;
• наклонного типа;
• коньковый прогон;
• комбинированное исполнение.

Если длина кровли более 4,5 м, то для усиления можно использовать опорные прогоны и подкосы. При длине более 7 метров устанавливается коньковая балка.

Для деревянных стропил используется брус толщиной не менее 70 мм. Шаг их установки должен составлять 50 см.

На большой площади лучше монтировать металлическую стропильную систему: за счет увеличения расстояния между стропилами, отсутствия подкосов и подкосов вес такой конструкции будет меньше, чем у деревянной, а сила значительно увеличится.

Если площадь мансарды большая, то лучше установить металлические стропила.

Расчет необходимого количества материалов

Для проведения расчета необходимо знать следующие параметры:

• ширина, толщина и шаг стропил;
• расстояние от края крыши до стропил;
• размер досок для обрешетки и шаг между ними;
• размер, тип кровельного материала и нахлест между его листами;
• тип паро-, гидро- и теплоизоляционного материала.

Крыша разбивается на простые формы и определяется необходимое количество каждого из материалов. Для этого используются простые математические формулы.

Полученные результаты пересчитываются в нормативные значения: для древесины – в кубических метрах, для кровельных материалов, паро-, гидро- и теплоизоляции – в квадратных метрах. А можно и в магазин.

Распространенные ошибки

Чаще всего при самостоятельном расчете получаются ошибки при определении необходимого количества утеплителя. Если климатические условия суровые, то его объем придется увеличить, иначе создать на чердаке комфортные условия проживания не получится. Утеплитель укладывается на пол дома, стены фронтона и скаты крыши. Но везде толщина утеплителя может быть разной.

Видео: расчет мансардной крыши со схемами и нагрузкой

Мансардный этаж обеспечивает дополнительную жилую площадь и придает частному дому современный привлекательный вид. Создать мансарду своими руками несложно, нужно лишь правильно составить проект, выполнить расчеты и провести качественный монтаж всех материалов. А результат будет радовать владельцев долгое время.

Мансарда позволяет значительно расширить полезную площадь дома. При этом обустройство подкровельного этажа можно выполнить даже в уже готовом здании. При этом финансовые затраты будут относительно небольшими, так как основные необходимые конструкции уже будут присутствовать, и со всеми необходимыми мероприятиями вы справитесь самостоятельно.

В первую очередь необходимо убедиться, что основание дома выдержит дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно усилить, либо попытаться перенести новые нагрузки на отдельный фундамент. На этом этапе вам может понадобиться профессиональная помощь.

Определитесь с дизайном мансарды. Пол крыши может иметь разнообразную форму. В этом случае внутреннее пространство помещения определяется особенностями кровельной конструкции.

Крыша мансарды должна быть спроектирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, рассчитанной на предстоящие нагрузки, угол наклона и другие важные конструктивные особенности.

Таким образом, стропильная конструкция должна рассчитываться и проектироваться в отдельном заказе, конкретно для вашего мансардного этажа.

Лучшим вариантом кровельных конструкций для мансардного этажа является ломаная двускатная крыша. Двускатная крыша оказывает гораздо большую нагрузку на стены, чем двускатная кровельная система. Однако более удобного варианта крыши для мансардного этажа вы не найдете.

В этом случае ломаная крыша будет «съедать» наименьшее количество свободного места на чердаке по сравнению со всеми другими видами крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используют наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, нормально выдерживающие поступающие вертикальные и горизонтальные нагрузки.

Перед началом строительства определитесь, какой площади должен быть подкровельный этаж, будете ли вы его утеплять и нужно ли оборудовать отопление на чердаке.

В соответствии с собственными предпочтениями составить (заказать, найти в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

В проектной документации должны быть отражены следующие важные особенности мансарды:

• наличие дополнительных перегородок и несущих стен;
• количество оконных проемов;
• особенности внутреннего устройства кровли;
• тип кровельного материала и др.

После этого рассчитайте необходимое количество материалов для обустройства мансарды. Лучше всего делать мансарду, используя те же материалы, из которых непосредственно построено строение (кирпич, блоки и т. д.).

Если чердак планируется использовать исключительно для сезонного проживания, можно сделать его из более бюджетных материалов. Как правило, в таких ситуациях используется дерево. Этот материал прекрасно сочетается с большинством существующих строительных материалов и отлично подойдет для обустройства мансарды.

Приступаем к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, необходимых для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. Приступайте к обустройству крыши мансарды только после полного завершения строительства самого дома.

Для сборки каркаса используйте качественный деревянный брус размером 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно словами невозможно.

Первый шаг

Укрепите существующую конструкцию стропами. Используйте специальные U-образные опорные блоки для усиления прогонов. Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

Шаг второй

Построить капитальные фронтонные стены и начать строить мансарду. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Третий этап

Установите стропила в соответствии с проектной документацией и убедитесь в надежности установленной системы.

Сначала необходимо установить прогоны, а затем закрепить стропила. Сначала нужно выложить ступенчатые скосы стен, а затем обустроить перегородки мансардного этажа. Обязательно следите за тем, чтобы элементы стропильной системы располагались ровно.

Четвертый шаг

Выровняйте фаски фронтонных стен с помощью ленточной пилы.

Шаг пятый

Прибейте рейки к стропилам для установки теплоизоляционного материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем поверх гидроизоляционной теплоизоляции уложите еще один слой досок.

Шестой шаг

Нанесите выбранное финишное покрытие на рейки. Лучше, чтобы отделочный кровельный материал был максимально надежным и качественным, чтобы на чердаке было уютно, тепло и безопасно.

После завершения работ по обустройству стен и кровли мансарды приступайте к утеплению и внутреннему обустройству подкровельного помещения.

Для изоляции чердака можно использовать самые разные материалы. Например, для выполнения таких работ очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления чердачного помещения.

В случае использования плит толщиной 1,2 см теплоизоляционные характеристики такого утеплителя будут аналогичны свойствам стены, облицованной кирпичом, или отделкой из досок толщиной около 5 см.

Кроме того, плиты обладают хорошими показателями звукоизоляции. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а относительно невысокая цена позволяет купить такие плиты практически каждому.

Наиболее подходящий материал для утепления мансарды – ДВП

Плиты с одной стороны имеют слегка рифленую фактуру, а с другой – гладкие. Для резки плиток можно использовать обычный острый нож. Материал не особо боится перепадов температуры и влажности. При этом на работы по теплоизоляции поверхностей с использованием ДВП не потребуется много времени и сил.

В заключение, на гладкую сторону ДВП (гладкая – лицевая) можно поклеить обои или сделать другую отделку на ваше усмотрение.

Стены

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно закрепить плиты гвоздями. Под головки креплений следует подкладывать дюралюминиевые пластины. Сами ногти расположите в шахматном порядке.

Если стены не деревянные, возможно, потребуется использовать другие крепления. Руководствуйтесь ситуацией.

Для крепления плит к оштукатуренным поверхностям также можно использовать клей ПВА или все виды клеящих мастик.

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты довольно большие и крепить их в одиночку не очень удобно.

Обшивка выполняется по предельно простой схеме: плита аккуратно прикладывается к месту крепления и фиксируется с помощью тавровых опор из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол можно утеплить двумя способами.

В соответствии с первым способом сначала поверхность покрывается двойным слоем рубероида, после чего сверху закрепляется ДВП, а затем укладывается чистовой пол.

По второму варианту к полу прибиваются плиты ДВП, а поверх них наклеивается ковролин. Это покрытие очень удобно. Для дополнительного удобства рекомендуется пропитать его специальным составом, облегчающим дальнейший уход за ковром.

Перед приклеиванием ковер необходимо развернуть и выдержать в помещении 7-10 дней. Плиты ДВП предварительно промазывают клеем. После приклеивания ДВП нужно дополнительно прижать его к поверхности с помощью досок и оставить сохнуть на сутки.

В завершение вам останется только выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Потолок

Оптимальный вариант – устроить облегченный подвесной потолок. Для возведения такой конструкции хорошо подойдет вагонка. Также можно использовать оргалит, фанеру или другие подходящие материалы.

Удобнее сначала сделать потолок по размеру, а потом прикрепить к ригелю стропильной фермы.

Стены

К стропильным стойкам прибить ригели из качественного деревянного бруса. Прибейте выбранный отделочный материал к каркасу. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они обязательно будут в силу особенностей конструкции кровли) можно прибить гипсокартон или другой подходящий материал, создав компактные шкафчики для хранения разного рода аксессуаров.

В зависимости от свободной площади на мансардном этаже можно оборудовать спальню, кабинет, детскую комнату. Сосредоточьтесь на специфике вашей ситуации.

Освещение

Продумать устройство чердачного освещения. Оптимальный вариант – организовать локальное освещение для каждого угла комнаты. Так интерьер мансарды будет наиболее выразительным.

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео – Строительство мансарды своими руками

Современная мансардная крыша – это прекрасная возможность значительно расширить жилую площадь своего дома без лишних хлопот. Но, если привлечь к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без опыта. Уверяем вас, что мансардная крыша своими руками более чем реальна. Предлагаем вам исчерпывающую инструкцию.

В настоящее время лучший вариант – сломанный чердак. Он достаточно просторный и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужны точные расчеты.

Строительство мансардной крыши потребует от вас рассмотрения множества факторов. Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезной площади будет на вашем чердаке. Но не всегда нужно стремиться к максимально мелкому размещению. Перечислим некоторые особенности выбора:

• Если ваш дом находится в районе с умеренным климатом, где погода часто бывает ветреной, а снег бывает редко, то можно смело делать крышу с небольшим уклоном;
• Если в вашем районе часты снегопады и ливни, от плоской кровли следует отказаться;
• Не забывайте, что нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Чердак — это жилое помещение, как и остальные комнаты в вашем доме;
• Лучшим материалом для кровли является черепица или шифер. Многие ошибочно кладут металлическое покрытие, но с приходом холодов сталкиваются с проблемами сохранения тепла на чердаке. Обратите внимание, что материалы должны быть огнестойкими и влагостойкими. Крыша всегда деревянная. Для лучшей сохранности рекомендуется все такие поверхности обработать противогрибковым раствором;
• Наружная чердачная лестница значительно сэкономит место в вашем доме. Внутренняя лестница – гораздо более удобный вариант, но и она занимает много места. Отлично, если вы позаботитесь об установке потолочной лестницы. Она практически не занимает места. Как вариант, можно установить винтовую лестницу, но ее удобство часто ставится под сомнение.

Наружная чердачная лестница значительно сэкономит место в доме

• Для начала понадобятся деревянные брусья сечением 10х10 см. Их наносят поверх гидроизоляции. Лучший материал для нее – рубероид или рубероид, который продается в рулонах. Работать с ними достаточно удобно и никаких дополнительных навыков не потребуется. Если ваш потолок тоже из дерева, то под основные балки подкладывать дополнительную балку не нужно.
• Следующим шагом будет установка стоек на балки. Вам подойдет такой же брус сечением 10х10 см. Эти стеллажи являются своеобразным каркасом стен вашего чердака. Чтобы они полноценно выполняли свои функции, их необходимо размещать не дальше двух метров друг от друга. Убедитесь, что каждый из них идеально выровнен. Каждую рекомендуем проверять уровнем и при необходимости подпиливать в нужных местах. После того, как стойки установлены, их необходимо обшить с обеих сторон. Для внутренней части отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на этом этапе проложить утеплитель между стойками. Каждая стойка индивидуально закреплена шипами и скобами. Чтобы предотвратить их наклон, мы рекомендуем правильно зафиксировать их с помощью временных скоб.
• Далее укладываем верхнюю планку. Его сечение должно быть таким же, как и в предыдущих пунктах. Вы можете исправить это, как вам нравится. Но следите за тем, чтобы балки держались прочно и надежно.

Каждая стойка отдельно закреплена шипами и скобами

• Теперь необходимо установить мауэрлат. Это своего рода опора для стропильной ноги, которая располагается внизу конструкции. Для мауэрлата понадобится брус 40х40 см или доска такой же толщины. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Это позволяет перенаправить вес крыши непосредственно на стены. Не обязательно брать сечение более 40 см. Все равно мауэрлат ложится прямо на стену и нагрузка на него относительно невелика. Только не забудьте подложить под него гидроизоляцию, иначе со временем он начнет гнить.
• Хорошо закрепленный мауэрлат защитит вашу кровлю от воздействия ветра, снежной массы зимой и других нагрузок. Поэтому позаботьтесь о том, чтобы он был тщательно закреплен. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз для обвязки. Для того чтобы стены были более прочными, проволоку заделывают прямо в них.
• Теперь нужно установить стропильные ноги. Сделайте разметку на стропильном каркасе и мауэрлате в местах, где будут устанавливаться стропила. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше немного переплатить за них, но будьте уверены, что живая мансарда своими руками не станет причиной обрушения мансардной крыши.

Для стропил вам подойдет доска сечением 4-5 см и шириной 15 см

• Стропильные ноги должны опираться на коньковый брус. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является незаменимым конструктивным элементом. Он не нужен только в том случае, если длина стропил менее восьми метров. В этом случае можно обойтись обычными растяжками.
• Установка кобылок. Изготавливают его так же, как и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и выравнивайте по нему при установке следующего.
• Теперь нужно прибить к кобылке дощечку. Он станет препятствием для ветра и практически любых осадков.
• Прежде чем делать мансардную крышу, необходимо продумать, где будут установлены окна. Помните, что их площадь должна занимать не менее 12-13% площади боковых стен. Там, где вы решили поставить окна, нужно усилить стропила. Для этого установите поперечины. Они возьмут на себя роль нижней и верхней частей проема, куда будет устанавливаться и крепиться оконная рама.

Прежде чем делать мансардную крышу, необходимо подумать о том, где будут установлены окна.

Когда предыдущие десять пунктов выполнены, нужно тщательно перепроверить все сделанное. Уже на этом этапе вы поймете, как без проблем сделать крышу с мансардой, но всегда нужно перестраховываться. Особенно, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они крепко и надежно держатся, везде ли есть утеплитель, не нужно ли дорабатывать проблемные места. Будет лучше, если вы попросите кого-нибудь из более опытных строителей оценить наметанным глазом, действительно ли все сделано так, как надо. Помните, что крыша в вашем доме должна быть надежной и прочной. Но если все хорошо и конструкция держится надежно, можно приступать к дальнейшей работе:

• Вы уже создали каркас крыши. Теперь нужно прибить рейки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
• При установке обрешетки на нее необходимо установить гидробарьер. В большинстве случаев для этого лучше всего подходит обычная полиэтиленовая пленка. Он недорогой, качественно защищает чердак от проникновения влаги и легко крепится строительными скобами. Главное помнить, что слои пленки необходимо укладывать снизу вверх с нахлестом слоев друг на друга.
• Поверх пленки необходимо нанести теплоизоляционный слой. Одним из лучших материалов для этой цели является каменная вата. Он легкий, хорошо сохраняет тепло и при этом совершенно безопасен для вашего здоровья, в отличие от многих других теплоизоляционных материалов. Кроме того, он эффективно предотвращает распространение грызунов в вашем доме.

Поверх пленки необходимо нанести теплоизоляционный слой.

• Когда вы доберетесь до крыши, действуйте так же, как и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите за тем, чтобы в тех местах, где есть излом кровли, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, и конструкция будет постепенно гнить.
• Монтаж конька должен производиться таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Мансардные крыши рекомендуется делать многослойными, чтобы они обеспечивали наилучшую тепло-, шумо- и гидроизоляцию всего чердака. Не забывайте также, что чердак должен «дышать». Современные окна и двери являются неотъемлемой частью любой такой крыши.

Если вы еще окончательно не определились с установкой лестницы, то сначала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы чувствуете, что такой вариант вас не устраивает, вы можете сделать лестницу в помещении, когда захотите, пожертвовав пространством в доме.

Видео о двускатной крыше

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогостоящей бригады строителей. Наберитесь терпения, выберите качественные материалы и инструменты, а затем следуйте нашим инструкциям. Удачи!

Устройство мансарды позволяет расширить полезную площадь дома. Строение с высокой наклонной крышей будет выглядеть солидно, а на его возведение потребуется меньше усилий, чем на возведение двухэтажного дома. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

Как сделать мансардную крышу дома зависит в первую очередь от предполагаемой конструкции крыши.

Существует 2 вида крыш для организации мансарды:

• Стандартный фронтон … В конструкции крыши 2 наклонных ската. Фронтоны в этом случае треугольные.
• Ломаная крыша … Оба ската в этой конструкции дополнительно разделены на 2. Фронтоны имеют пятиугольную форму.

Как сделать мансардную крышу

Устройство двускатной крыши намного проще. Но следует понимать, что мансарда в таком оформлении получится маленькой и с низкими потолками. Поэтому для выполнения этой задачи предпочтительнее ломаная крыша с углом ската от 40 до 45 градусов. И чем меньше уклон, тем больше будет чердак. Но в этом случае необходимо дополнительное усиление конструкции, соседних балок между стропилами.

Существует 2 вида стропильных конструкций:

1. Вложенные конструкции . В этом случае опорой для стропил служат только наружные стены.
2. Висячие конструкции . В них дополнительная прочность придается за счет капитальных перегородок, на которые опираются стропила.

Форсированную версию можно реализовать, если таких разделов нет. Но в этом случае на несущие стены будет приходиться очень большая нагрузка. Поэтому устанавливать многослойные конструкции разрешается только в том случае, если расстояние между капитальными стенами не более 8 метров. Если это не так, то предпочтительнее организовать висячие стропильные системы.

Как построить мансардную крышу с ломаным скатом? Для этого в основном устанавливаются комбинированные типы конструкций. В них верхние стропила монтируются висячим образом, остальные наслонные. Такая конструкция наиболее рациональна для зданий с малым уклоном кровли.

Для организации мансардного помещения с потолками 2,5 метра нужно сделать крышу высотой до излома 3,1 метра. Предпочтительный уклон конструкции составляет 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называют нижнюю опору кровли, которая устанавливается поверх несущих наружных стен. Это позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двускатной конструкции необходимо закрепить мауэрлат с обеих сторон здания, где расположены стропила. В этом случае нагрузка от кровли будет распределяться по поверхности стен. Если конструкция крыши относительно легкая, то можно установить мауэрлат под стропильные ноги. В остальных случаях его размещают по всему периметру стен.

Необходимо заготовить брус хвойных пород, который будет использован для изготовления мауэрлата. На материал рекомендуется нанести гидроизоляционный слой. Рубероид или битум отлично справятся с поставленной задачей.

Для крепления мансардной крыши своими руками к основанию используются шпильки с резьбой, рассчитанные на широкую шайбу. В его конструкции необходимо сделать отверстия, соответствующие размеру крепления. Шаг бурения не должен превышать 2 метров.

Теперь рассмотрим вариант, как сделать крышу мансарды своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные дюбели. В кладке желательно оставить карманы – специальные зазоры для укладки конструкции. В этом случае процедура установки будет проще. В кирпичную кладку можно поместить катанку, к которой можно будет без проблем прикрутить мауэрлат к основанию. Если вы планируете строить дом из бетонных плит или газобетона, то вам необходимо установить армопояс с металлическими шпильками. При этом их длина должна быть такой, чтобы хватило для установки мауэрлата с последующей затяжкой контргайки.

В деревянных конструкциях возможна замена штатной опоры брусом или верхним бревном сруба. Это еще один способ, как правильно сделать мансардную крышу.

Установка прогонов и подкосов

Ригели – дополнительные горизонтальные балки, предназначенные для усиления конструкции.

Типы прогонов:

• Боковые … Такие прогоны ставятся по всему скату крыши. Их количество зависит от площади поверхности, а также ее уклона.
• Коньковый … Используется для поддержки верха стропил. Для скатных крыш не обязательно использовать коньковые прогоны.

Инструкция по строительству мансардной крыши своими руками пошагово:

1. Первым делом устанавливается мауэрлат.
2. Затем нужно разместить на крыше временный настил, чтобы по нему было удобно перемещаться.
3. Сейчас идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
4. Когда каркас будет готов, на него нужно уложить стропила 50х150 мм. Распорки позволят сделать конструкцию более жесткой.

Установка стропильных ног

Существует 2 вида крепления стропил:

1. Скользящее (его еще называют шарнирным). В нем предусмотрены так называемые салазки в креплении, по которым стропила перемещаются по мауэрлату. Подходит, когда есть возможность заселения дома.
2. Hard . В этом случае для соединения используются скобы с болтами или проволока с гвоздями.

Вариант, как правильно сделать мансарду с раздвижным креплением, демонстрирует большую надежность, так как учитывает подвижность элементов кровли при просадке грунта. Раздвижные крепления пригодятся при строительстве деревянного дома, для которого возможна усадка. Это поможет кровле «приспособиться» к движению здания.

Как правильно построить крышу

Рекомендация: чтобы понять расположение верхних стропил, стоит сделать временную стойку из брусьев. Он крепится к мауэрлату так, чтобы его вершина располагалась по осевой линии крыши. Эта конструкция будет подсказкой при выравнивании верхних стропил, что значительно облегчит задачу.

Верхнюю часть мауэрлата необходимо сделать скошенной. Из доски желательно предварительно сделать тоньше. Затем нужно приложить его к прогону и обвести его контуры. И уже по полученной форме оформить напиток. Такой подход сделает работу более точной. Теперь вы знаете, как построить мансардную крышу своими руками.

Как правильно и красиво построить односкатную крышу. Пошаговая инструкция по строительству ломаной мансардной крыши своими руками. Цены на различные виды крепежа для стропил

Односкатная или мансардная крыша – один из самых популярных и распространенных видов кровли. Это особенно эффективно и удобно в том случае, когда мансарда предполагает обустройство жилого помещения. Излом скатов обеспечивает значительное дополнительное пространство, при этом верхний уровень выступает в роли крыши, а нижний становится стенами для помещения.

Дом с ломаной крышей довольно распространен в нашей стране. Данный вид кровли широко применяется как при покрытии частных домов, так и в загородном строительстве. Каркасный дом часто бывает с ломаной крышей. Это связано с тем, что каркасная конструкция не предполагает строительство большого дома, а мансардная крыша помогает максимально использовать пространство второго этажа для создания еще одной жилой комнаты в загородном доме.

Ломаную крышу построить достаточно просто, хотя и требует специальных расчетов при ее проектировании. Имея некоторый опыт, вы сможете построить его самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

В этой статье

Конструкция

Ломаная крыша требует предварительного расчета всех элементов. Проектирование выполняется в два этапа:

Стропильная система дома с ломаной крышей рассчитывается с учетом веса финишного покрытия. Оплата необходимой суммы кровли производится путем расчета площади кровли. Эта крыша представляет собой четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Важно не забыть прибавить к полученному числу 15% для формирования стыков кровельного материала и непредвиденных ситуаций.

Рассчитав площадь кровельного материала, легко узнать его вес и в соответствии с этим спроектировать стропильную систему, способную удержать этот кровельный материал. Помимо веса самой кровли, при проектировании стропильной системы следует учитывать:

• Множество других элементов кровельного пирога: утеплитель, теплоизоляционные материалы, обрешетки;
• Длина стропильных ног, шага стропильной системы и обрешетки;
• Уклон скатов кровли, высота конька;
• Временные нагрузки на крышу, такие как вес строителей, фонари (если они предусмотрены), различные ограждения и примыкания.

Выбор угла наклона скатов кровли является одним из важных моментов проектирования, который основывается на ряде факторов:

• Тип кровельного покрытия;
• Ветровая нагрузка и интенсивность осадков для конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в пределах 35-45° для верхнего яруса и 60° для нижнего.

Следует учитывать, что если подкровельное пространство будет использоваться под жилое помещение, то высота конька не может быть менее 2,5 м.

Если вы планируете сделать пристройку к дому с наклонной крышей, рекомендуем заранее включить это в свой план. Как правило, такие пристройки крыты скатной крышей, являющейся как бы продолжением одного из нижних скатов крыши.

Если проект дома предполагает наличие крыши с балконом, то целесообразно удлинить кровлю так, чтобы балкон находился под ее скатами и не подвергался разрушительному воздействию атмосферных осадков.

Выбор материала

После завершения расчетных работ можно переходить к выбору материалов для строительства кровли. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбору стройматериалов:

• Мауэрлат и прогоны изготавливаются из прочных толстых брусков сечением 200*200 и 50*100 мм соответственно;
• Стропильные ноги формируются из брусков 50*200 мм;
• Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
• Для создания теплого помещения под крышей потребуется утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Сломанная кровля и ее прочность зависят не только от точности произведенных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брус и доски из хвойных деревьев влажностью не более 20-22% без трещин и сучков.

Перед началом монтажных работ все деревянные элементы в обязательном порядке дважды покрываются специальными антисептическими растворами, предохраняющими древесину от гниения и поражения вредителями. Кровля, построенная из таких материалов, будет прочной, надежной и прослужит десятилетия.

Перед началом монтажных работ важно определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, таких как шаг стропил и обрешетки. Мансардная крыша совместима с любым типом крыши, так как имеет достаточно простую геометрию и не дает большого перерасхода материалов.

Установка

Итак, как сделать наклонную крышу? Строительство мансардной крыши своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как поэтапно построить такой вид крыши, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шипами составляет примерно 2 метра. Брусья мауэрлата дополнительно крепятся к стенам проволочной стяжкой. Для защиты стен от влаги под мауэрлат необходимо уложить слой рубероида.

Следующим этапом укладываем балки перекрытия, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья можно укладывать на мауэрлат с фиксацией железными уголками или в углубления, сделанные заранее в кладке стены.

При укладке балок важно соблюдать горизонтальный уровень.

Монтаж стропильной системы начинается с вертикальных стропил с контролем уровня. Далее на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые можно усилить подкосами для дополнительной опоры.

Нижний ярус стропил в качестве опоры имеет мауэрлат и прогон. Стропила предварительно обрезаются под углом и крепятся к опоре пластинами. Усиление нижних стропильных ног осуществляется подкосами, нижний край которых устанавливается под углом на брус, а верхний крепится к стропилу ригелем.

Верхние стропила также предварительно вырезаются по шаблону. В верхней части они соединяются досками или плитами, а нижняя часть вставляется в прогон с креплением уголками. Стропильные ноги дополнительно укрепляют подставкой к месту крепления и затяжки стропил.

Утепление, обрешетка и кровля

После монтажа стропильной системы проводятся работы по утеплению кровли. Гидроизоляция укладывается на стропила снаружи с нахлестом 10-15 см рулонного материала. Материал крепится к стропильным ногам гвоздями. Дальнейшая работа перемещается под крышу. Между стропилами укладываются слои минеральной ваты и закрываются пароизоляционным материалом. Вся конструкция зашита изнутри строительным картоном под отделку внутреннего пространства.

Снаружи на гидроизоляционный слой набивается контробрешетка и затем обрешетка с шагом, соответствующим выбранному типу кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка снизу ската вверх.

Мы придумали, как сделать ломаную крышу самостоятельно. Следуя нашим инструкциям, вы получите прочную и надежную крышу, которая долгие годы будет радовать вас своей экономичностью и удобством.

Его особенность в разделении ската на несколько плоскостей, что дает возможность использовать подкровельное пространство для устройства мансарды. Наличие помещения под крышей снизит общие теплопотери дома. Односкатную крышу своими руками можно правильно построить только при наличии грамотных расчетов и соблюдении всех норм при строительстве.

Как выбрать угол наклона

При выборе угла установки скатов крыши необходимо учитывать:

• тип кровли;
• количество осадков и сила ветра;
• назначение помещения – для жилых помещений, высота конька не должна размещаться ниже 2,5 метров.

Оптимальное значение для верхних откосов 30-45 градусов, для нижних – 60 градусов.

Составление проекта

Любое строительство начинается с чертежа, а такая сложная конструкция, как ломаная крыша, потребует подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить ломаную конструкцию крыши. Зная габариты здания, вид кровельного и утеплительного материала, можно с помощью специальных калькуляторов рассчитать размеры составляющих стропильной системы.

Расход материала на кровлю, а также гидроизоляцию рассчитывается по величине площади кровли, которая рассчитывается путем сложения величины всех скатов. слой утеплителя для мансардной крыши должен быть не менее 20 см.

Материал

Прежде чем делать ломаную крышу, выбирают качественный материал для ее возведения. Для этого закупается сухой клееный брус, влажность которого составляет 18–22 %. Перед установкой проходит обязательную обработку антисептиком и средством предотвращения возгорания. Обработку составами проводят на открытом пространстве, средства наносят в два слоя.

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
доска
• 50×150 мм;
• доска необрезная;
• скобы металлические, уголки, болты, гвозди, саморезы;
• рейки для обрешетки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
Кровельный материал
• .

Этапы строительства

Мауэрлат. Монтаж конструкции крыши предполагается при возведении стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются подготовленные шпильки и затягиваются гайками. Шаг стоек – два метра, лучший вариант, если они расположены между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используется жгут из проволоки.

Балки. Толстый брус сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазываются мастикой. Брус послужит опорой для вертикальных стоек. Они крепятся к мауэрлату металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получить качественную основу для кровли. Вы можете изменить положение балки, поставив доски.

Монтаж стропил. Первыми выставляются вертикальные упоры на фронтонах. Их уровень контролируется отвесами. Стойки временно фиксируются распорками. Между выставленными стропилами натягивается шнур и устанавливаются все оставшиеся стойки с шагом, равным расположению балок. Прогоны из доски укладываются на стойки, их крепление осуществляется уголками и саморезами. Поверх прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки остальных стропил затяжки поддерживаются подкосами.

Нижние стропила устанавливаются с учетом прогона и мауэрлата. Для облегчения работы по подготовке брусков предварительно выполняется шаблон. К прогону прикладывают тонкую доску и производят распил под нужным углом. Все нижние стропила вырезаются по шаблону и устанавливаются. Нижняя часть, лежащая на мауэрлате, вырезается на месте. Для крепления используют пластины или уголки, скручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил необходимо отметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски будет обозначать центр крыши. К этой доске прикладывается основа для шаблона, по которому будут вырезаться верхние стропила, второй край заготовки упирается в прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют дощатыми обрезками, пластинами или ботами. Нижняя часть вставляется в прогон с разрезом и скрепляется уголками. Каждая стропильная нога опирается на висячую стойку 25×150 мм, которая крепится к узлу стропила и к затяжке.

Нижние стропила усилены постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец обрезается под углом и крепится на брус, верхний конец крепится к стропилу болтом или шпилькой. Установив все стойки, снимите временные опоры.

После завершения монтажа кровельной конструкции необходимо правильно уложить все слои кровельного пирога. Изначально стропила обшивают пароизоляционной мембраной, начиная с нижней части крыши. Стыки материала проклеиваются скотчем. Затем укладывается утеплитель. Между слоями утеплителя кровли должны быть установлены вентиляционные отверстия для вентиляции помещения. Плохая вентиляция приведет к образованию конденсата и сырости. Кровлю следует выбирать с учетом ее теплоизоляционных качеств, поэтому использование металла нежелательно. В качестве утеплителя выбирайте безопасные негорючие материалы, не подверженные воздействию влаги. К таким материалам относятся пенополистирол и пеностекло. После утепления монтируется гидроизоляция.

Обрешетка выполняется непосредственно под выбранный тип кровли. Дом с мансардой

Дом с мансардой – это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделать неотапливаемым и использовать только летом, оно все равно создает мощную «воздушную подушку», помогающую удерживать тепло внутри всего капитального строения.

А про то – читайте на нашем портале.

Проект мансарды

При составлении схемы строительства мансарды лучше всего делать это в разных проекциях, чтобы увидеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от этого будет напрямую зависеть размер площади под ним.

При составлении схемы-проекта сооружения мансардной крыши необходимо рассчитать высоту конька, перекрытия и общую площадь помещения.

Минимальная высота от пола до конька должна быть 2,5-2,7 м, если это расстояние меньше, то помещение не является чердаком, его можно назвать только чердаком. Этот параметр устанавливается нормами СНиП.

Для того, чтобы все элементы были прорисованы точно и имели нужное расположение в общей системе, нужно начинать с фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого чердачного помещения. Исходя из сторон (высота и ширина будущего помещения), ошибиться с углами, под которыми расположены скаты крыши, с расположением конька, стропил и всех подпорных элементов, будет практически невозможно. Определив эти параметры, их нужно сразу же внести в чертеж.

Сначала нужно найти середину ширины передней стенки. Начиная с этого момента определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стенок и размер карнизного свеса.

В связи с тем, что каждая из структур имеет определенное количество соединительных узлов, имеющих различную конфигурацию, было бы неплохо нарисовать каждую из этих связок отдельно, чтобы понять их особенности сопряжения между собой всех элементов, соединяющихся при этом точка.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. Основными составляющими мансардной крыши являются.

• Балки перекрытий, являющиеся основой для остальных элементов стропильной системы. Их укладывают на капитальные стены здания.
• Стропильная нога прямая в двускатной системе крыши или состоящая из двух секций – в ломаной схеме. При этом верхнее стропило называется коньковым, так как оно образует самую высокую точку крыши, а стропила, образующие стены чердака, называются боковыми стропилами.
• Коньковая доска или брус – обязательный элемент для двускатной крыши, но не всегда используется при устройстве ломаной модели крыши.
• Мауэрлат – мощный брус, крепящийся к капитальным боковым стенам здания. На этот элемент устанавливаются стропильные ноги.
• Стойки – опорные элементы, необходимые для укрепления фронтонной и ломаной конструкции. В последнем случае к нему крепится конек и боковые стропила, а в первом случае стойка является надежной опорой для длинного стропила. Кроме того, стойки служат каркасом для утепления и обшивки чердачных стен.
• Диагональные раскосы или скосы дополнительно скрепляют стойки или косоуры со стропилами, делая конструкцию более прочной.
Балки мансардного этажа
• используются во всех вариантах мансарды – они соединяют стойки, а также являются каркасом для устройства потолка.
Межстропильные прогоны
• устанавливаются в ломаной форме кровли для жесткости конструкции.

Чтобы убедиться, что подготовленный проект разработан правильно, необходимо показать его специалисту. Только он может определить, правильно ли подобраны параметры мансарды по ширине и длине стен здания.

Видео: профессиональный расчет мансардной крыши с помощью специального программного обеспечения

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от отмеченных на нем размеров, можно произвести расчет количество материалов, необходимых для возведения мансардной крыши. Материалы необходимо выбирать по своим характеристикам, которые должны соответствовать требованиям пожарной и экологической безопасности. Для дерева необходимо предусмотреть специальную обработку антипиренами, что снизит горючесть материала. Итак, для строительства вам понадобится:

• Доски для стропильных ног. Сечение их выбирается по результатам специальных расчетов – об этом подробнее будет сказано ниже.
• Балка сечением 100×150 или 150×200 мм – для балок перекрытий в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ветвей или ендов – если они предусмотрены ибо по дизайну.
• Брус сечением 100×150 мм или 150×150 мм для укладки мауэрлата.
• Для стоек обычно применяют брус 100×100 или 150×150 мм.
• Доска необрезная для чернового пола и некоторые крепления.
• Проволока стальная отожженная диаметром 3-4 мм – для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различной конфигурации и другие крепежные элементы.
• Металлический лист толщиной не менее 1 мм – для резки накладок.
• Пиломатериалы для обрешетки и контробрешетки под кровельный материал – в зависимости от выбранного типа кровли.
• – для теплоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепеж к нему.

Какого сечения потребуются стропила

Стропила являются кровельными элементами, которые будут воспринимать основные внешние нагрузки, поэтому требования к их сечению совершенно особые.

Размер необходимого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от падающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы легко определить по чертежу. А вот с остальными параметрами – придется обратиться к справочному материалу и провести некоторые расчеты.

Снеговая нагрузка не одинакова для разных регионов нашей страны. На рисунке ниже представлена ​​карта, на которой вся территория России разделена на зоны по интенсивности снеговой нагрузки.

Всего таких зон восемь (последняя, ​​восьмая, скорее крайняя, и ее нельзя рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg — табличное значение — см. карту и приложенную к ней таблицу

μ — Поправочный коэффициент в зависимости от крутизны ската крыши.

• Если угол наклона меньше 25°, то μ=1,0
• С крутизной от 25 до 60° – мк=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще не учитывается.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь разные значения.

Угол ската крыши всегда можно определить либо транспортиром – по чертежу, либо простым соотношением высоты и основания треугольника (обычно – половины ширины пролета):

Ветровая нагрузка также в основном зависит от региона постройки здания и от характеристик окружающей среды и высоты крыши.

И снова для расчета сначала определяются исходные данные на карте и прилагаемой к ней таблице:

Расчет для конкретного здания будем проводить по формуле:

Wp = W× k×c

Вт – табличное значение в зависимости от региона

к – коэффициент, учитывающий высоту здания и его расположение (см. таблицу)

В таблице буквами обозначены следующие зоны:

• зона А – открытые местности, степи, лесостепи, пустыни , тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – городские территории, лесные массивы, местности с частыми препятствиями на пути ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона V – плотная городская застройка со средней высотой зданий более 25 метров.

С – коэффициент, зависящий от преобладающего направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на скаты крыши. Но при малых углах особое значение приобретает аэродинамическое воздействие ветра – он пытается приподнять плоскость склона за счет возникающих подъемных сил.

В прилагаемых к ним чертежах, схемах и таблицах указываются участки кровли, подвергающиеся максимальным ветровым нагрузкам, и указываются соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это вполне возможно в сечении коньковых стропил) коэффициенты указывают как со знаком плюс, так и с минусом, то есть направлены вверх. Они несколько гасят лобовую ветровую нагрузку (это учитывается в расчетах), а для нивелирования действия подъемных сил потребуется тщательно закрепить стропильную систему и кровельный материал на этом участке с помощью дополнительных связей, для Например, с использованием отожженной стальной проволоки.

После расчета ветровой и снеговой нагрузок их можно суммировать, и, учитывая конструктивные особенности созданной системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто используемого хвойного материала (сосна, ель, кедр или лиственница). В таблице указана максимальная длина стропил между точками опоры, сечение доски в зависимости от марки материала и шаг между стропилами.

Значение общей нагрузки указывается в кПа (килопаскалях). Перевести это значение в более привычные килограммы на квадратный метр — несложно. При вполне приемлемом округлении можно принять: 1 кПа ≈ 100 кг/м² .

Размеры доски по сечению округлены до типоразмеров пиломатериала в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1,0 кПа			1,5 кПа
выше	40×89	3,22	2,92	2,55	2,81	2,55	2,23
	40×140	5,06	4,60	4. 02	4,42	4.02	3,54
	50×184	6,65	6,05	5,28	5,81	5,28	4,61
	50×235	8,50	7,72	6,74	7,42	6,74	5,89
	50×286	10,34	9,40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2,83	2,47	2,72	2,47	2.16
	40×140	4,90	4,45	3,89	4,28	3,89	3,40
	50×184	6,44	5,85	5.11	5,62	5.11	4,41
	50×235	8,22	7,47	6,50	7.18	6,52	5,39
	50×286	10. 00	9.06	7,40	8,74	7,66	6,25
3	40×89	3,06	2,78	2,31	2,67	2,39	1,95
	40×140	4,67	4.04	3,30	3,95	3,42	2,79
	50×184	5,68	4,92	4.02	4,80	4.16	3,40
	50×235	6,95	6.02	4,91	5,87	5,08	4.15
	50×286	8,06	6,98	6,70	6,81	5,90	4,82
суммарная снеговая и ветровая нагрузка		2,0 ​​кПа			2,5 кПа
выше	40×89	4,02	3,65	3. 19	3,73	3,39	2,96
	40×140	5,28	4,80	4.19	4,90	4,45	3,89
	50×184	6,74	6.13	5,35	6,26	5,69	4.97
	50×235	8,21	7,46	6,52	7,62	6,92	5,90
	50×286	2,47	2,24	1,96	2,29	2,08	1,82
1 или 2	40×89	3,89	3,53	3,08	3,61	3,28	2,86
	40×140	5.11	4,64	3,89	4,74	4.31	3,52
	50×184	6,52	5,82	4,75	6,06	5,27	4,30
	50×235	7,80	6,76	5,52	7,06	6. 11	4,99
	50×286	2,43	2.11	1,72	2,21	1,91	1,56
3	40×89	3,48	3.01	2,46	3,15	2,73	2,23
	40×140	4,23	3,67	2,99	3,83	3,32	2,71
	50×184	5,18	4,48	3,66	4,68	4,06	3.31
	50×235	6,01	5.20	4,25	5,43	4,71	3,84
	50×286	6,52	5,82	4,75	6,06	5,27	4,30

Инструменты

Естественно, при работе не обойтись без инструментов, в перечень которых входят:

• Электродрель, шуруповерт.
• Строительный уровень и отвес, рулетка, угольник.
• Топор, долото, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Столярный нож.

Установка будет ускорена, если инструменты для работы будут качественными, а работа будет вестись с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность работ – только при этом условии конструкция получится надежной и долговечной.

Крепление для мауэрлата

Монтаж любой стропильной системы начинается с крепления мощной несущей конструкции в торце боковых стен строения. брус – мауэрлат, на который будет удобно устанавливать стропильные ноги. Мауэрлат делают из качественного бруса сечением не менее 100×150 мм. Его необходимо укладывать на гидроизоляцию рубероида, уложенную по верхнему торцу стены (независимо от материала).

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент здания.

Мауэрлат крепится к стене металлическими шпильками, предварительно заделанными в бетонный пояс или венец, проходящий по верхнему краю стены, или анкерными болтами диаметром 12 мм. Они должны углубляться в стену не менее чем на 150— 170 мм. Если мауэрлат устанавливается на деревянную стену, то брусья крепятся к нему с помощью деревянных дюбелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с монтажа балок перекрытия. Их можно монтировать на мауэрлат сверху, если балки планируется вынести за периметр здания и тем самым увеличить площадь чердака. В этой конструкции стропильные ноги крепятся к балкам перекрытия.

Балки перекрытий, закрепленные поверх мауэрлата (рис. А)

• В противном случае они могут входить в гидроизолированные стены и крепиться уголками или скобами к внутреннему краю мауэрлата. Этот вариант используется, когда стропильные ноги планируется крепить непосредственно к мауэрлату.

Другой вариант – к мауэрлату крепятся только стропильные ноги

• Далее необходимо найти середину бруса перекрытия, так как эта отметка станет ориентиром для определения расположения опорных стоек и конька.
• Стойки должны располагаться на одинаковом расстоянии от отмеченной середины балки перекрытия. В дальнейшем начнут определять расположение стен мансардного помещения, то есть его ширину.
• Брусья для стоек должны иметь сечение, равное размеру балок перекрытия. Строительные площадки крепятся к балкам с помощью специальных уголков и деревянных накладок. Однако для начала их сначала набивают гвоздями, затем тщательно выравнивают строительным уровнем и отвесом, и только потом основательно, с расчетом на будущие нагрузки, закрепляют.

• При установке первой пары стоек их скрепляют между собой сверху планкой, которая называется затяжкой. Эта затяжка также соединяется со стойками при помощи специальных металлических уголков.

• После фиксации пуфа получится П-образная конструкция. На него по бокам устанавливаются наслонные стропила, которые своим вторым концом крепятся к балке перекрытия или укладываются на мауэрлат.
• На установленных опорах для бруса или в стропилах вырезается специальная выемка (паз). С ее помощью стропила плотно устанавливаются на мауэрлатную балку и крепятся металлическими скобами.

• Для жесткости конструкции можно дополнительно установить подкосы от основания стойки до середины устанавливаемого бокового стропила. Если этого кажется мало, и экономия материала не на первом плане, то можно усилить общую конструкцию дополнительными стойками и стяжками (они обозначены на чертеже на рис. А полупрозрачными линиями).
• Далее на затяжку рассчитывается середина – в этом месте будет крепиться бабка, поддерживающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим этапом является установка коньковых стропил, которые могут скрепляться между собой разными соединениями – это может быть металлическая накладка или мощные болты с металлическими накладками или шайбы.

• После их установки к коньку и середине затяжки крепится передняя бабка.
• Выполнив работу над одной частью стропильной системы, нужно сделать все остальные по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не более 900 — 950 мм, но интервал в 600 мм, вероятно, все же будет оптимальным – это придаст и необходимую жесткость, и устойчивость конструкции, и будет удобен для утепления стандартными минераловатными матами. Правда, это утяжеляет конструкцию и требует больше материалов.

• Сначала устанавливаются боковые части полной системы, а затем промежуточные. Между собой они соединяются прогонами, которые устанавливаются между верхними концами стоек и выполняют роль распорок. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система построена, можно приступать к ее отделке и сопутствующим им материалам.

• Первое покрытие, которое необходимо закрепить непосредственно поверх стропил, – гидроизоляционная и ветрозащитная пленка. она крепится к стропилам скобами и степлером, начиная от карниза. Полотна уложены внахлест на 150— 200 мм, а затем стыки проклеиваются гидроизоляционным скотчем.
• Поверх гидроизоляции на стропила набивается контробрешетка, которая позволит более надежно зафиксировать пленку на поверхности и создать необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контррешетку обычно делают из досок шириной 100— 150 мм и толщиной 50 — 70 мм.

• Перпендикулярно контробрешетке крепится обрешетка, на которую потом будет укладываться кровельный материал. Шаг между рейками необходимо рассчитывать в зависимости от вида и размера листового кровельного материала с учетом необходимого для него нахлеста.
• Если выбрана мягкая кровля, то листы фанеры чаще всего крепятся к контробрешетке.

Монтаж кровли

Кровельный материал крепится на подготовленную обрешетку или фанеру. Его монтаж обычно начинается от свеса крыши и проходит по порядку, от одного из краев – в зависимости от типа крыши. Кровельные листы монтируются внахлест. Если для покрытия используется металлический профиль или металлочерепица, то такой материал крепится специальными саморезами с эластичными прокладками. Крепеж обычно подбирается по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши – это переход от наслонных боковых стропил к висячим коньковым. Определенные сложности могут возникнуть в том случае, если на крыше предусмотрены уступы для обшивки балконов или окон.

Кроме того, если труба дымохода выходит на крышу, для нее требуется отдельный проем внутри стропильной системы и слоя утеплителя, а на крыше – устройство надежной гидроизоляции вокруг трубы.

Как и чем лучше покрыть крышу, вы можете подробно узнать на нашем портале, там есть целый раздел, в котором вы сможете найти ответы на многие вопросы, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видеоурок по строительству мансардной крыши

Стоит отметить, что работы по возведению любой крыши, а тем более такой сложной, как мансарда, является не только ответственным, но и довольно опасным, требует особых, повышенных мер безопасности. Если нет опыта проведения таких строительных процессов, то их выполнение лучше доверить профессионалам или выполнять все действия под наблюдением опытного мастера, причем с максимальной внимательностью и аккуратностью.

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить теплопотери через крышу – вот задачи, которые решает мансарда. Если есть определенный запас прочности у фундамента, таким образом можно превратить коттедж в двухуровневый. Привлекательно и то, что мансардную крышу своими руками можно построить даже без специальных строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже расположены в стенах. На чердаках нет или почти нет стен. Их заменяет кровля. Именно поэтому окна делают особенными: они должны не только пропускать достаточно света, но и выдерживать ветровые и снеговые нагрузки, которых на крыше намного больше, чем на стенах.

Мансардные окна

При планировке мансарды стоит учитывать рекомендации СНиП. Они рекомендуют, чтобы площадь окон составляла не менее 10% от площади пола. Так что если мансарда разделена на несколько комнат, в каждой должно быть окно.

Из всех показанных на фото способов обустройства мансардных окон с мансардой проще всего реализовать наклонный монтаж. При этом необходимо обеспечить должную степень гидроизоляции стыка, а также использовать специальные модели с усиленным каркасом и армированным стеклом – нагрузка на поверхность может быть значительной.

Преимущества наклонного мансардного окна:

• больше света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, ее рельеф не усложняется;
• относительно простая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с увеличением угла наклона. На какой высоте удобнее устанавливать такое окно и как увеличивается его высота в сантиметрах в зависимости от уклона, смотрите на фото.

Чем круче наклон относительно пола, тем ниже должна быть высота окна.

Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами. Тогда его можно будет легко установить, не нарушая структуру каркаса. Если окно более широкое, над ним необходимо сделать усиленную балку, рассчитать нагрузку.

Если вам нужно большое окно, то проще поставить рядом два узких. Выглядят не хуже одного большого, да и проблем меньше будет.

При установке слухового окна геометрия крыши усложняется: сверху и по бокам появляется ендова. Из-за этого стропильная система усложняется как в планировании, так и в сборке. Возрастает и сложность укладки кровельного покрытия. Все долины являются местами, где наиболее вероятно возникновение утечек. Именно поэтому необходимо все делать очень аккуратно. В регионах с большим количеством снега над такими окнами целесообразно устанавливать снегозадержатели: чтобы их не сдуло при резком спуске.

Устройство вертикального окна-мансарды в мансардной крыше

Преимущество такого окна: возле него можно стоять в полный рост. Но они пропускают меньше света, рельеф становится сложнее, а крыша – проблематичнее.

Встраиваемое окно обычно используется, если через него осуществляется выход на балкон. В остальных случаях такой способ устройства оказывается не лучшим образом: света попадает мало, тени получаются очень глубокими, что утомительно для глаза, геометрия тоже усложняется, хотя и не в такой степени, как в предыдущем варианте.

Проще всего сделать окно в торцевой части мансарды. В этом случае не нужен усиленный каркас или армированное стекло. Достаточно просто качественных очков. Именно такой вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который легко реализуется своими руками.

стропильная система

При самостоятельном строительстве частных домов с мансардой обычно выбирают ломаную крышу. Он позволяет получить помещение значительной площади, большей, чем под фронтоном.

При равной ширине основания (дома) чердачное помещение под ломаной крышей больше, чем под обычной двускатной. Стропильная система усложняется, но все же популярнее двускатная крыша с мансардой под ломаной крышей

Конструкция ломаной мансардной крыши такова, что свесы можно опускать достаточно низко, придавая дому интересный вид. Но длинный свес крыши играет не только декоративную роль. Они также закрывают верхнюю часть стены от атмосферных осадков и отводят основную часть воды в сторону от фундамента. Хотя при планировании нужно иметь в виду, что при сильном ветре они увеличивают парусность. Из-за этого приходится использовать более мощные доски и брусья. Поэтому размер свеса крыши выбирают, исходя из нескольких соображений, главный из которых – погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего – от региона и погодных условий. Классический вариант показан на рисунке: нижние скаты по отношению к плоскости мансардного этажа наклонены на 60°, верхние на 30°. На основании этих данных и параметров вашего здания можно рассчитать все длины. Только учтите, что по СНиП высота потолков на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого, по правилам геометрии рассчитайте необходимые длины.

В классическом варианте можно не учитывать нагрузку от осадков на боковые поверхности. Осадки могут удерживаться только на верхней части, угол наклона которой менее 45°.

Обычно наклон боковых поверхностей составляет от 45° до 80°. Чем круче скат, тем большую парусность он имеет, это нужно учитывать: в регионах с сильными ветрами лучше делать более плоские крыши. Тогда ветровые нагрузки будут восприниматься гораздо лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками, сосна чаще всего используется пиломатериал, сорт не ниже 2. Выбор сечения бруса и досок зависит от размеров кровли, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага монтажа стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке чертеж каркаса с висячими стропилами. Его можно реализовать только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, то придется делать наслонные стропила, которые должны опираться на несущую стену посередине (чердак получится разделенным на две части рядом балок).

Другой вариант верхней части показан на фото ниже (картинка кликабельна). В этом случае боковые стропила усиливают подкосами. Они значительно повышают жесткость системы.

Есть второй способ добиться аналогичного эффекта – задать сокращения – на рисунке они только обведены еле заметными линиями. Длину боковой стропильной ноги делят на три, в этих местах ставят стяжки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант стропильной системы ломаной крыши – с подкосами, повышающими жесткость системы

Для здания небольшого размера каркас крыши может быть вообще простым: вверху два висячих стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото ниже).

Устройство стропильной системы ломаной мансардной крыши для небольшого дома

Как рассчитать ломаную крышу

Мансардная ломаная крыша небольшого дома (шириной не более 6-7 метров) построена столько раз, что, исходя из опыта, мы можем сказать, какие материалы следует использовать. Многие параметры зависят от других материалов. Например, шаг установки стропил привязан к параметрам утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо, чтобы расстояние от одной стойки до другой было немного меньше ширины утеплителя (на 20-30 мм). Так, если вы собираетесь использовать минеральную вату, ее ширина составляет 60 см. Затем стойки необходимо установить так, чтобы просвет между двумя соседними был 57-58 см и не более.

Ширина доски для стропильной ноги снова определяется исходя из утеплителя. Для средней полосы России необходимая толщина базальтовой ваты составляет 200-250 мм. Это не все. Для просыхания теплоизоляции необходим вентиляционный зазор в 20-30 мм (без него конденсат будет постепенно гнить древесину и приводить минвату в негодность). Итого получается, что как минимум ширина стропильной ноги должна быть 230 мм. Толщина доски не менее 50 мм. Это в регионах со слабым ветром и не очень сильными снегопадами. Подводя итог, на все стропила — коньковые и боковые — необходима доска 230*50 мм.

Если пиломатериал с такими характеристиками окажется слишком дорогим, можно будет сделать утепление в двух направлениях: часть вдоль стропил, часть, набивка обрешетки, поперек. Можно уложить минимум 100 мм базальтовой ваты, поэтому можно взять стандартную доску 50*150 мм и оставить на ней вентиляционный зазор 50 мм, либо заказать нестандартную 130*50 мм. Посмотрите, что выгоднее в денежном выражении.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше – 100*100 мм. Особенно в районах со сложными погодными условиями – с обильными снегопадами или сильным ветром.

Для более точной оценки обратитесь к экспертам. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После этого по определенной формуле происходит подбор элементов. Подробнее о том, как осуществляется расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного варианта. Если или бревна, то можно использовать верхний венец в качестве мауэрлата. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичную стену или сложенную из ракушечника, других подобных материалов устройство такого пояса необязательно. На стену укладывается гидроизоляция в два слоя, а сверху – обработанный антисептиком брус – 150*150 мм или бревно. Фиксируется закладными шпильками.

При сборке всех элементов используются длинные гвозди – длиной не менее 150 мм. В наиболее ответственных местах три и более элемента лучше соединить болтами или шпильками с двусторонней резьбой. Все стыки желательно усилить стальными пластинами или уголками.

Первый способ

Монтаж стропил мансардной крыши производится двумя способами. Сначала: собрать детали на земле, потом уже в готовом виде поднять вверх. Там первыми выставить крайние конструкции, которые станут фронтонами. Они размещаются вертикально, фиксируются. Зачастую их удобнее фиксировать длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате вставляются следующие собранные конструкции (они делаются с необходимым шагом). Их устанавливают строго вертикально, тщательно фиксируют. При необходимости установите дополнительные временные распорки, фиксирующие их в нужном положении. Устанавливаются боковые направляющие.

Как построить ломаную крышу таким способом, собрать узлы смотрите в видео ниже.

Второй способ

Второй способ – возведение ломаной крыши осуществляется путем последовательного сбора элементов прямо на месте. Этот способ более удобен, если конструкция большая и в собранном виде ее можно поднять только с помощью специальной техники (крана).

Сначала укладываются балки перекрытий. К ним крепятся стойки и затяжки, ставятся временные распорки для удержания их в вертикальном направлении. Далее собираются стропила верхних и боковых ног, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются крайние элементы и устанавливаются в нужное положение, надежно фиксируются. При необходимости используйте временные прокладки. Между ними натягивается леска, веревка, шнурок, которые будут служить ориентиром для установки всех последующих элементов. Этот простой ход позволяет получить идеальную геометрию (не забудьте проверить угол наклона, вертикальность или горизонтальность).

Поверх стоек крепятся затяжки – брусья, к которым затем крепятся боковые стропила и на которые устанавливается затяжка верхнего треугольника. Пуфы крепятся металлическими уголками. Так как балки длинные, они провисают. Это дополнительно устраняется – после установки верхних стропильных ног – использованием вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянуть всю систему).

Чтобы легче было выдерживать нужный угол при установке боковых стропильных ног, изготавливаются шаблоны, по которым делаются пропилы. Но поскольку геометрия построек, сделанных своими руками, редко бывает идеальной, может потребоваться корректировка. Для проверки получившегося угла наклона из нескольких досок сбивается еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала – 6 метров – недостаточно, либо закажите необходимую длину (дорого), либо увеличьте ее. При наращивании к стыку прибиваются две доски размером не менее 0,6 метра (по 30 см с каждой стороны от стыка). Их прибивают с обеих сторон или используют болты.

Надежный способ сборки стропил. Длина «заплатки» – не менее 60 см

После установки боковых стропил остается установить верхние. Для них также изготавливается шаблон, он сначала выпиливается на земле, а сверху устанавливается.

Верхняя часть может быть выполнена по-разному. Его структура зависит от ширины основания. Смотрите фото ниже, как это сделать.

Поскольку устройство мансардной ломаной крыши не предусматривает наличие конька, в затяжку посередине набивается брус, к которому крепятся скаты, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов – пересечение и соединение нескольких элементов конструкции. На фото вы видите чертежи основных соединений.

Второй вариант – соединение боковых стропил и верхнего треугольника. Болты используются для более надежного крепления.

Как сделать своими руками крепление верхнего треугольника и стропильной ноги на мансардной крыше

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Для облегчения монтажа тяжелого элемента снизу к стропилу прибивается упорная доска (брус), которая ограничивает его перемещение: доска упирается в ребро и не дает ему опускаться ниже.

Ломаная крыша отличается от двускатной установкой стропильных ног в двух уровнях. Следующая подборка видео о ломаной крыше поможет вам разобраться в технологии создания такой двухуровневой стропильной системы.

Односкатная крыша на баню

Здесь вы увидите строительство ломаной крыши на бревенчатую баню. Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Затем последовала обшивка стропильной системы и фронтонов. Только после этого бригада приступила к установке стропил верхней части.

Стропила наклонной крыши для дома из бруса

В следующем видео представлена ​​пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорную балку необходимой длины с учетом свесов. Посмотрите внимательно, как нужно соединить две части опорной балки. Обратите внимание на расположение стыковочной панели. Он должен быть внутри дома.

Во второй части видео можно посмотреть монтаж стропильной системы на дом. В первую очередь устанавливается обшитый фасадный фронтон. Затем поднимаются остальные элементы системы и задний обшитый фронтон.

Делаем свесы крыши правильно

В следующем видео вы увидите инструкцию по монтажу свеса крыши.

Хотите научиться самостоятельно проектировать мансардную ломаную крышу? Ответы на многие вопросы даны в следующем видео. С помощью рекомендованной программы вы сможете самостоятельно разработать проект ломаной крыши для своего дома.

Подкаст 428: Почему лучистое тепло? Правильная последовательность строительства и гидроизоляция мансардных окон

---

Следите за подкастом Fine Homebuilding в вашем любимом приложении. Подпишитесь сейчас и не пропустите выпуск:

Помогите нам сделать эпизоды и лучше. Участвуйте, чтобы получить шанс выиграть футболку FHB Podcast:
www.finehomebuilding.com/podcastsurvey

Walter упрощает замену фильтров для воды. Дерек напоминает нам о альтернативных издержках. Крейг хвалит Green Glue. Дак хочет знать, почему Йен выбрал для своего нового дома полы с подогревом. Джерри спрашивает об отклонении от обычной последовательности строительства, чтобы все двигалось. Мэтт задается вопросом о шатких полах. Кеннет ищет решение проблемы с протекающими окнами на мансардной крыше.





Обновления редактора:



• Тестирование воды Kiley’s
• Амбар для столбов Иэна
• Почтовый ящик Джеффа
• Лестница Патрика

Ссылки по теме:

• EPA: Стандарты качества воды: правила и ресурсы
• EPA: Информационный бюллетень по тестированию питьевой воды в домашних условиях



---



Отзыв слушателя 1:



Уолтер пишет: Патрик, в сегодняшнем (1/7) подкасте (#422) вы все согласились, что отфильтровали самое худшее. Я так и думал, а потом однажды без веской причины открыл кран после того, как перекрыл воду, но до того, как попытался снять фильтр. Легко. Попробуйте.
Постоянный слушатель,
Вальтер







Слушатель Обратная связь 2:



Дерек пишет: Привет, команда подкаста! Как коллеге-строителю, который собирается приступить к очередному крупному личному строительному проекту, мне понравилось слушать обсуждение с Яном о том, сколько стоит построить собственный дом. В уравнение были включены «расходы на содержание» или расходы по займу, и это правильно. Чего часто не хватает в этих разговорах, так это того, что экономисты называют «альтернативными издержками», другими словами, того, что вы заработали бы, если бы занимались чем-то другим, например, ходили на работу. В случае Иэна, если только он не берет 3000 часов отпуска каждый год, чтобы заняться хобби или другими неоплачиваемыми предприятиями, эта потерянная заработная плата является частью реальной стоимости проекта. Конечно, некоторые из этих часов были вечерами, выходными, праздниками и т. д. , но я уверен, что большая часть приходилась на рабочее время, когда он мог бы получить компенсацию за свое время, если бы работал над другим проектом.

Причина, по которой я думаю, что это важно, заключается в том, что начинающие строители-собственники (и опытные строители, которые часто не учитывают все затраты, включая меня) недооценивают, сколько на самом деле стоит строительство проекта, трудовой капитал редко бывает бесплатным. В случае Яна, скажем, его ставка труда составляет 40 долларов в час, хотя я уверен, что она выше. Не считая его труда, он вложил в проект чуть менее 342 тысяч долларов, и он был оценен в 460 тысяч долларов, разница в 118 тысяч долларов. Теперь 3000 часов его труда, умноженные на 40 долларов, составляют 120 тысяч долларов (или дополнительные 43,51 доллара за квадратный фут, что в сумме составляет 167,51 доллара за фут), поэтому его дом в основном стоит того, что он вложил в него. Это неплохое место, но сказать, что строительство этого дома обошлось всего в 342 тысячи долларов, — это преувеличение. Сериал нравится, с каждым разом все лучше и лучше.

Ссылки по теме:

• The Self Design-Builder Pt. 2: Оценка затрат на строительство
• Расчет реальной стоимости строительства







Отзыв слушателя 3:



Крейг пишет: Я слышал об этом продукте – зеленый клей для звукоизоляции. Мой брат упомянул об этом мне, и я вспомнил, как Мэтт Райзингер делал обзор этого проекта несколько лет назад.

Ссылки по теме:

• Как контролировать шум с помощью зеленого клея – шаги по установке и советы
• GreenGlueCompany.com
• GBA: Сообщество и вопросы и ответы: Зеленый клей для шумоподавления







Вопрос 1: Является ли водяной теплый пол правильным выбором для моего проекта?



Дак пишет: Hello Podcast People: On Эпизод 420 (я думаю), Ян сказал, что он установил водяной теплый пол в своей недавней постройке, бросив вызов Мартину Холладею (не говоря уже о Патрике МакКомбе). Пара вопросов:

1. Что побудило Яна выбрать этот вариант, несмотря на то, что он построил пассивный дом? И зная лучше?
2. В спонсируемом Яном мини-сплит-видео ( Понимание бесканальных мульти-сплит-тепловых насосов ) он говорит, что источник излучения используется в качестве резервного, но в эпизоде ​​420 (я думаю) он представил это так, как будто он был основным, и мини-сплит был второстепенным. Что он?
Спасибо за любую информацию. Я пытаюсь понять, как обогревать и охлаждать мою будущую сборку в той же климатической зоне (6) (и очень, очень нравится водяной теплый пол).
Еще раз спасибо,
Дак



Вопрос 2: Как мне справиться с изменяющимся графиком строительства в моем доме?



Джерри пишет: Привет, команда FHB. Может быть, я пропустил это, но кто-то спрашивал о черной внешней отделке с низким уровнем обслуживания . Мы определенно наблюдаем эту тенденцию в юго-восточном Мичигане. Мы устанавливаем много окон Pella, и они предлагают так называемые расширители рамы и другие аксессуары для обшивки. Обычно это металлические элементы отделки, которые вставляются в канал снаружи окна. Обычно мы используем только L-образные версии, когда устанавливаем окна в кирпичные проемы, но я думаю, что они имеют разные профили. Мы также работаем с кровельным подрядчиком, который делает сайдинг амбара и металлические крыши. У них есть машина, которая изгибает металл из рулонов на месте, и они могут настроить свое оборудование для различных форм и профилей. Эти компании могут производить угловую отделку, кожух и лицевую панель с J-образными кромками или фланцами. Темная алюминиевая отделка, кажется, немного расширяется и сжимается при установке, поэтому, возможно, такие вещи следует устанавливать свободно, как виниловый сайдинг. Должен признаться, мы склоняемся к Boral TruExterior и красим его после установки.

Не совсем вопрос, но хотелось бы услышать обсуждение процесса строительства. Как правило, мы переходим от демонстрации к каркасу, ОВК, сантехнике, электрике, изоляции, гипсокартону, грунтовке, настилу / плитке, отделке, покраске, окончательной электрике, столешницам, окончательной сантехнике, окончательной вентиляции, бытовой технике, окончательной столярке. Иногда график просто сбивается. Если мы заменяем кухню, мы можем установить шкафы, как только гипсокартон будет отшлифован, чтобы мы могли измерить столешницы, обычно после этого их установка занимает 2 недели, и мы не можем привлекать сантехника или бытовую технику до тех пор, пока это сделано, поэтому обычно это серьезное замедление. Это означает, что наш маляр может начать грунтовку позже, чем им хотелось бы, а наш специалист по укладке напольных покрытий может установить только до пятки, а не до стены. Это может сэкономить пару дней или недель, а когда вы живете без кухни в своем доме, это может показаться вечностью. Иногда сделка может быть просто недоступна, когда она вам нужна, поэтому вы сталкиваетесь с дилеммой: ждать или двигаться дальше и оставить их с головной болью?
Я хотел бы услышать ваше мнение по этому поводу. Есть ли какие-то хитрости, чтобы все шло своим чередом, даже если вы не в порядке? Как всегда спасибо!

Ссылки по теме:

• Подкаст FHB: Эксперт по окнам Трэвис Эйзенбарт из Пеллы
• Как жить в вашем доме во время ремонта кухни







В Вопрос 3: Почему пол в подъездах второго этажа горбат на одну сторону?



Мэтт из Балтимора пишет: Я заметил странную вещь в 3 домах, которые я осмотрел за последние 2 месяца. Всем 3 домам около 100 лет, и во всех 3 есть комната на втором этаже, которая выходит за крыльцо. Во всех 3 домах пол этой комнаты на 2-м этаже возвышается прямо над внешней стеной (задняя часть крыльца). Все это значительные горбы, которые вы можете легко заметить, когда идете по комнате. Два дома были обшиты сайдингом из кедровой гальки, а один – асбестовым сайдингом, но на всех трех сайдинг снаружи все еще был идеально выровнен, что говорит о том, что не было никакого движения, по крайней мере, с тех пор, как сайдинг был установлен, и ни один из сайдингов не был очень новым. Ни одна из этих комнат никогда не была внешним крыльцом 2-го этажа, из-за чего пол был наклонным. На самом деле я не открывал ни один из этих этажей, чтобы посмотреть, что происходит. Во всех трех случаях я предложил оставить все как есть, поскольку в настоящее время ничего не движется. Тем не менее, я хотел бы иметь возможность рассказать клиентам, что происходит. Я не уверен, были ли они построены так, или все устоялось в прошлом. Кто-нибудь из вас сталкивался с чем-то подобным? Спасибо!

Ссылки по теме:

• Крыльцо с террасой на крыше







В Вопрос 4: Как лучше гидроизолировать подвал? Чем утеплить стену за мансардной крышей? Как заглушить и прошить оконные баксы?



Кеннет из Эктона, Онтарио, Канада, в часе езды к западу от Торонто (15 минут к северу от дома Майка Холмса). рост пишет:

Привет, команда подкаста!
Я работал над всеми эпизодами так быстро, как только мог, вы все делаете потрясающую работу. Мне очень нравится слушать и учиться.
У меня есть бунгало с мансардной крышей 1970-х годов, выходящее на север, площадью 1300 кв. футов с выходом. 8-футовая высота в основном недостроенный подвал, бетонные фундаментные стены и плита. Подвал достаточно сухой. (из-за сильного проливного дождя плита в одном месте вдоль западной стены намокнет.) Эти стены не имеют изоляции или гидроизоляции. Из-за крутого перепада высот к задней части дома большая часть фундамента подвергается воздействию. Консоли основного этажа в передней части дома примерно в двух футах на стене колена 2 × 4, которая изолирована войлоками с бумажным покрытием. Коленная стена снаружи облицована кирпичом.

На первом этаже наружные стены размером 2×4 с обшивкой из стекловолокна. Обшивка выполнена из гипсокартона типа Х. Крыша представляет собой ферму с шагом 3/12, мансарда представляет собой просто ферму 2 × 4, привязанную от хвостовой части фермы к потолку, который возвращается к грязевому подоконнику / краевой доске. Этим летом мне заменили синглы. Я также меняю окна одно за другим по мере обновления каждой комнаты.

Вопрос 1:  Как сделать гидроизоляцию/изоляцию подвала? Я хочу сделать его пригодным для жизни, смягчение радона было бы дополнительным бонусом. Я проверял, когда я переехал в прошлом году, и мои уровни были низкими, но в моей голове отсутствие радона лучше, чем низкий уровень.
Вопрос 2:  Есть идеи, как изолировать/герметизировать стены за мансардной крышей (эта пустота – чердачное помещение, верно?)? Я планирую переделать софит/проход. В этот момент у меня будет доступ, хотя и не очень большой. Можно ли к гипсокартону приклеить/прибить плиту полиизо/эпс, подклинивая ее под соединением фермы с мансардой. Я не знаю, смогу ли я приклеить стыки скотчем к верху. Я мог бы замазать поверхность каждого стыка, когда кладу каждый лист…. Я очень не люблю монтажную пену.
(Если бы у меня было время, я бы оторвал мансарду, сделал бы хороший большой навес, связанный с фермами, Rockwool в качестве непрерывной изоляции, wrb, экран от дождя и сайдинг. ) Этому, возможно, придется подождать выхода на пенсию!
Вопрос 3:  Оконные проемы довольно глубокие, так как окно находится на внешней стене. Колпачки закрыты алюминием. По мере того, как я заменяю каждое окно и гнилые баксы, я добавляю заднюю дамбу и использую синюю кожу в качестве WRB. Каков был бы лучший способ зафиксировать и засветить эти баксы? Я хотел бы использовать что-то другое, кроме алюминия, так как у меня нет возможности согнуть его, и он очень шумит, когда идет дождь. Будет ли выглядеть глупо, если я поставлю черный трап наверху мансарды, чтобы остановить капание? На данный момент это просто край капельницы.
Любая помощь по любому из этих вопросов будет принята с благодарностью! Продолжайте в том же духе! Если вам нужны другие фотографии или информация, пожалуйста, не стесняйтесь спрашивать!

Ссылки по теме:

• Снижение радона
• Библиотека деталей: строительные планы для энергоэффективной реконструкции подвала
• Исследование показало, что обшивка OSB не является надежным воздушным барьером
• Подкаст 364: Открытые коллекторы, мансардные крыши и наружные помещения
• Накладки на окна и двери







Конец Примечание. Любимые строители в социальных сетях.



Марти пишет: Патрик, в вашем подкасте от 31 декабря в самом начале Йен упомянул строителей, за которыми он следит в Instagram. Не могли бы вы поделиться, каких из них он просматривает (порекомендовал бы)? Он сослался на то, что «мы все смотрим на одно и то же» — заранее спасибо.

Стив Бачек • Мэтт Райзингер • Бен Боги • Бенджамин Мортон • Тим Улер • Строительство больших собак • Squared Away Contracting • Trillum Architects • Trill Hill Farm • • DiBlasi Painting • Drywall Shorty

Патрик, еще один вопрос. Есть ли какие-нибудь хорошие летние лагеря для старшеклассников, где они могут научиться ремеслу, например, работать над строительством дома, как на уроках старшей школы, о которых я слышал в одном из ваших подкастов? Желаю вам сказочного 2022 года.
Шоу 31 декабря было отличным (полезным, информативным, временами веселым).
С наилучшими пожеланиями, Марти.





Check out our FHB Houses:







Visit the Taunton Store   •  Magazine Index   •  Online Archive    •  Our First Issues • All Access

Помогите нам сделать лучшие эпизоды

и Enter For ance на выигрыш FHB Podcaster Thirt: www.fineh-ant-ant win the win the fhb ​​ppodcaster-struceplying.





Если у вас есть какие-либо вопросы, которые вы хотели бы, чтобы мы рассмотрели для будущего шоу, напишите нам по электронной почте:

[email protected] .
Если мы воспользуемся вашим вопросом, мы вышлем вам наклейку FHB Podcast!

Футболки FHB Podcast!

Представьте свой любимый подкаст! Доступен в нескольких стилях и цветах. Изготовлен из 100% хлопка. Найдите футболку Podcast и другие классные товары в магазине Fine Homebuilding Store .

---



Слушатели подкаста Fine Homebuilding теперь могут получить скидку 20% на все в магазине Taunton, включая Insulate & Weatherize.

Используйте код скидки FHBPODCAST, чтобы воспользоваться этим специальным предложением.



Мы надеемся, что вы воспользуетесь выгодным предложением для наших слушателей подкастов: Специальная скидка 20 % на подписку на печатный журнал Fine Homebuilding. Эта ссылка ведет на finehomebuilding.com/podoffer .

Шоу ведут наши слушатели, поэтому, пожалуйста, подпишитесь и оцените нас в iTunes или Google Play, и если у вас есть какие-либо вопросы, которые вы хотели бы, чтобы мы рассмотрели для будущего шоу, напишите нам по электронной почте: [email protected ] . Кроме того, не забудьте подписаться на Fine Homebuilding в Instagram и поставить лайк на Facebook . Обратите внимание, что вы можете посмотреть шоу выше или на YouTube на канале YouTube Fine Homebuilding .

Подкаст Fine Homebuilding воплощает приверженность журнала Fine Homebuilding сохранению мастерства и повышению эффективности жилищного строительства. Шоу представляет собой неформальный, но энергичный разговор о методах и принципах, которые позволяют слушателям решать свои задачи в области дизайна и строительства.

Другие ссылки по теме

• • Все примечания к подкасту FHB: FineHomebuilding.com/podcast .
  • Футболки и кепки #KeepCraftAlive поддерживают стипендии для студентов строительных профессий. Так что закажите снаряжение на KeepCraftAlive.org.
  • Прямая ссылка на интернет-магазин здесь.

МАНСАРДНАЯ КРЫША | Scaffs India Кровельная черепица



ЧТО ТАКОЕ МАНСАРДНАЯ ЧЕРЕПИЦА?

Крыша мансардная, форма крыши с двумя скатами с обеих сторон, скат внизу значительно круче ската вверху. В поперечном сечении прямая мансарда выглядит как вальмовая крыша, но отличается от вальмовой тем, что имеет одинаковый профиль со всех сторон.



ПОЧЕМУ ВЫБРАТЬ МАНСАРДНОЕ ЗДАНИЕ?

Мансардный стиль максимально увеличивает внутреннее пространство чердака и обеспечивает простой способ добавить один или несколько этажей к существующему (или новому) зданию без необходимости каменной кладки.

Преимущества мансардной крыши?

Дополнительное полезное пространство. Всегда следует надстраивать несколько этажей или строить чердак в существующем здании без необходимости дополнительной поддержки или каменной кладки. Мансардная крыша предлагает эту роскошь, потому что она наклонена почти вертикально, чтобы обеспечить дополнительное пространство. Даже если вам нужна дополнительная главная спальня, у вас есть возможность добавить главную спальню по сравнению с другими распространенными типами крыш, такими как шатры и двускатные крыши. Поэтому, если вы планируете в будущем добавить больше комнат к существующему дому, вы можете увеличить дополнительное пространство, выбрав мансардную крышу.

Подходит как для сельской, так и для городской местности. Мансардные крыши идеально подходят для сельской и городской местности, поскольку они хорошо сочетаются со всеми типами недвижимости и создают полезное пространство. Этот стиль особенно предпочтителен в городских районах, потому что обычно нет места для расширения здания наружу, что дает вам возможность расширяться вверх.

Больше света и лучшее распределение тепла. Наиболее распространены мансардные окна, поскольку они располагаются на меньших участках склона и пропускают больше естественного света. Кроме того, это дополнительное пространство, созданное с помощью мансардной крыши, способствует эффективному и отличному распределению тепла, делая здание более комфортным.

Высококлассный внешний вид с элементами современного дизайна. Этот классический и элегантный стиль кровли является важной частью французской архитектуры, которая становилась все более и более популярной в эпоху Возрождения, обеспечивая не только гибкость для увеличения пространства, но и изысканный вид. В то время как современные строители используют высококачественную изоляцию и специальные материалы для создания мансардных крыш, которые служат дольше, чем другие кровельные конструкции, старые мансардные крыши в основном используют капризные и тяжелые материалы. делал. Вы можете наслаждаться современной мансардной крышей в магазинах и домах, не беспокоясь о ржавчине или падающих деталях.

Экономия средств. Мансардная крыша не только экономит много денег за счет постройки еще одной комнаты или чердака на доступной площади, но и равномерно распределяет тепло по зданию благодаря правильной форме и герметизации, что снижает расходы на отопление. Уменьшать. Изготовление каркаса из металлических кровельных досок увеличивает долговечность и максимальную водонепроницаемость кровли. Первоначальная настройка стоит дороже, но в долгосрочной перспективе вы можете значительно сэкономить на обслуживании. Современные элементы дизайна мансардной крыши также доступны по цене домовладельцам.



ПОЧЕМУ ЧЕРЕПНАЯ ЧЕРЕПКА ЛУЧШЕ ДЛЯ МАНСАРДНОЙ ЧЕРЕПНОЙ ЧЕРЕПКИ

С технической точки зрения мансардную крышу можно описать как четырехскатную четырехскатную крышу. Мансардная крыша имеет две стороны, два ската, причем нижний скат значительно круче верхнего. Форма четырехскатной крыши характеризуется прямым пологим скатом, заходящим на стены со всех сторон. Эта конструкция похожа на палатку. Поэтому, если совместить эти два стиля и иметь четырехскатную крышу с двумя скатами, а скат вверху меньше, чем внизу, то получится мансардная крыша. Более плоская покатая крыша

Мансардная крыша едва видна с земли и обеспечивает максимальное пространство под крышей. Слуховые окна выходят на нижние скаты мансардной крыши. Обычно это похоже на архитектуру крыши Gambrel, которая создает жилую зону, называемую чердаком. Мансардная крыша может быть выпуклой, вогнутой или прямой.

Эта конструкция имеет традиционный вид и чаще всего используется в домах-амбарах. В Германии и Франции и мансардные, и мансардные крыши называются мансардами.

Стиль крутой стены и двойной наклонный стиль – два основных стиля мансардной крыши. Система отвода воды и снега является основным отличием этих двух стилей. Чем длиннее и круче склон, тем лучше дренажная система. С другой стороны, двухчастный стиль образует рациональную дренажную систему по сравнению с первым.

Сланцевая черепица и деревянная черепица являются типичными материалами, используемыми для изготовления мансардных крыш, и люди, которые любят традиционные типы, предпочитают  эти материалы, а также другие виды кирпича и черепицы. Его можно использовать для повышения долговечности и снижения затрат на техническое обслуживание. Поэтому для крутых участков крыши можно использовать цинковые или медные кровельные плиты. Если вы используете битумную черепицу, вы должны использовать ее в обычном порядке.

Эта конструкция мансардной крыши используется не только в некоторых известных исторических зданиях, коммерческих зданиях или частных домах, но и для обеспечения дополнительного свободного места в обычных железнодорожных вагонах. Он также используется в локомотивах. У класса CL Австралийской федеральной железной дороги и двух вагонов Victorian Railroad Hopper была мансардная крыша.



ПОДХОДИТ ЛИ МАНСАРДНАЯ КРЫША ДЛЯ КЕРАЛЫ?

Керала — это штат, где дожди идут не менее шести месяцев в году, и кровельная черепица Mansard всегда подходит для этого климата. И как только бетонная конструкция такой кровельной черепицы будет завершена, количество воды необходимо уменьшить.





Примеры крыш с мансардой частных домов. Виды и особенности мансардной крыши

При строительстве частного дома каждому хочется, чтобы его дом был внешне красивым, непохожим на другие. При этом нужно учитывать функциональность дома и его удобство, ведь в нем нужно жить. В идеале такая постройка не должна стоить очень дорого, так как не каждый может позволить себе огромный замок. Мансардная крыша позволяет решить все эти проблемы сразу. Внешне дом получит привлекательный вид, будет интересен, а совместив несколько кровель, можно сделать его неповторимым.

Стоимость строительства мансарды

Создание мансардного этажа Считается относительно недорогим удовольствием, так как не нужно строить и возводить стены, но это лишь отчасти так.

В первую очередь нужно потратить много денег на создание стропильной системы. Его цена напрямую зависит от типа мансардной крыши, а также стоимости пиломатериалов. Во-вторых, львиную долю финансовых затрат возьмет на себя теплоизоляция и пароизоляция кровли. Логично, что кровельного материала недостаточно для обеспечения требуемого состояния воздуха жилого помещения.
Если чердак жилой, то его необходимо качественно утеплить, используя толстый слой теплоизоляционного материала. В среднем для России слой минеральной ваты должен быть не менее 20 сантиметров, если это более прохладные регионы, то и больше. Кроме того, нельзя забывать о гидроизоляционных и пароизоляционных слоях.
В-третьих, дорогие световые люки. Если окна делаются мансардными, то необходимо сооружение специальной стропильной системы, что также приведет к увеличению финансовых затрат на материалы и их установку. Также окно может располагаться в плоскости кровли, в этом случае его нужно тщательно уплотнить, чтобы снег или дождь не проникали на чердак. Из-за этого стоимость мансардных окон в два раза дороже обычных, их установка также влетит в копеечку. Мансардные окна должны иметь более сложную конструкцию, их каркас должен быть прочнее. Стекло усилено, чтобы выдерживать нагрузки, а рама поворотная. Всего есть два типа мансардных окон – те, что в крыше, и вертикальные.


Популярным и недорогим вариантом кровли является материал на основе металла, например, профнастил или металлочерепица. Однако стоит отметить, что все они не подходят для покрытия мансардной крыши, и вот почему:

• Эти покрытия обладают высокой теплопроводностью. Металл легко пропускает тепло, а значит, необходимо увеличить толщину теплоизоляционного слоя. Если этого не сделать, то зимой здесь будет слишком холодно, а летом невыносимо жарко.
• Шум. Во время осадков в виде дождя здесь будет очень шумно, потому что крыша будет стучать как в барабан. Внутри эту проблему можно побороть качественной шумоизоляцией, но снаружи эту проблему не убрать, поэтому лучше всего отказаться от материалов на основе металла. Кроме того, если дом находится в непосредственной близости от соседей, то они могут быть недовольны постоянным шумом, после чего могут возникнуть споры и конфликты.

Если подсчитать все затраты на наращивание слоев теплоизоляции и звукоизоляции, то окажется, что финансовой выгоды при строительстве мансарды не было, поэтому такой кровельный материал лучше не использовать. Лучше купить изначально более дорогое покрытие, чтобы в итоге было выгоднее. Именно поэтому нужно просчитывать все за и против еще до кровельных работ.

Преимущества строительства мансардного этажа:

• Легкость мансардного этажа. Благодаря этому не нужно возводить слишком прочный фундамент, что позволит сэкономить на начальных этапах.
• Если Денег не хватает, то строительство мансарды, ее утепление можно отложить на некоторое время до появления новых финансовых средств. Также стоит отметить тот факт, что такая задержка будет полезна. При строительстве используются породы дерева с повышенной влажностью. Если процесс утепления начнется мгновенно, то влага впитается в теплоизоляционный слой. Если «пирог» сделать правильно, то и влага будет уходить правильно. При нарушениях могут возникнуть проблемы, поэтому короткая пауза будет даже полезной, ведь материал может немного подсохнуть, потеряв лишнюю влагу.
• С помощью мансардного этажа можно создать оригинальное и даже уникальное здание. Вообще частный дом с мансардой всегда имеет интересный вид, способен выразить индивидуальность хозяина и его решения.

Типы крыш

Мансардная крыша может иметь разные варианты устройства, для мансардного этажа подходит любой тип крыши, кроме плоской.

Дома с односкатной крышей всегда будут выглядеть оригинально и нестандартно. Монтаж и монтаж такой крыши достаточно прост, скос осуществляется с использованием разной высоты стен. Угол наклона колеблется в пределах 30-45%, этот диапазон объясняется очень просто. Если сделать угол наклона меньше, то на крыше будет скапливаться снег, а это создаст нагрузку на крышу и опоры, придется создавать дополнительные опоры, что уменьшит пространство мансардного этажа. Если угол будет больше, то возникнут сложности при монтаже кровли, и ее прочность значительно уменьшится. В целом использование такой кровли – самый простой и доступный по финансам вариант.

Самой популярной является двускатная крыша, стоимость ее возведения не очень высока, а внешне такая конструкция выглядит достаточно привлекательно. При строительстве такой крыши необходимо учитывать функциональную особенность мансарды, будет она жилой или нет. Необходимо рассчитать высоту крыши так, чтобы она не мешала свободному передвижению по чердаку. В целом существует два типа двускатной крыши: симметричная и асимметричная.
Односкатная крыша является разновидностью двускатной крыши, разница лишь в том, что одна плоскость делится на две, имеющие разный угол наклона. При строительстве такой крыши стены не нужны, а места будет всего на 15-20% меньше, чем на 1 этаже дома. стропильная система здесь намного сложнее, она требует особого внимания.

Четырехскатная крыша — сложный вариант, требующий расчетов. Поверхность крыши больше, чем в предыдущих версиях, а это значит, что затраты значительно возрастают. Преимущество заключается в высокой устойчивости к ветрам и прочим «капризам» природы, а также в оригинальном внешнем виде, который считается наиболее привлекательным.

3

9003

9000 2

9000 2

Люди, которые хотят иметь частный дом, часто сталкиваются с вопросами относительно размеров желаемого строения, количества комнат внутри и их размещения. И понятно, что чем больше площадь дома, тем дороже будет его обустройство. Это также связано с тем, что цены на землю в наше время достаточно высоки. Но и в этом случае есть выход: создать дом с мансардной крышей.

Благодаря этой хитрости владельцы получают возможность обустроить дополнительную комнату, не затрагивая участок земли, который может быть полезен для других целей. В этой статье будут рассмотрены виды мансардных крыш, особенности, плюсы и минусы, а также от чего зависит стоимость создания. Для тех, кто хочет сделать в своем доме мансарду, это незаменимая информация.

Начнем с истории мансарды

История создания мансардной крыши началась в середине 17 века. Все началось с того, что желающих жить в Париже оказалось так много, что на всех просто не хватило жилплощади. Ситуацию осложняло то, что жилье там было очень дорогим. Ремесленники, домашние работники и студенты должны были жить в подвале или чулане под лестницей.

В эту эпоху один архитектор по имени Мансар посмотрел на стандартную французскую крышу, которая была с изломом. Увидел, что такая конструкция позволяет устроить под ней дополнительную комнату. Теперь те, у кого не было возможности жить в квартирах, стали ютиться в комнате под крышей. Они были так благодарны архитектору, что назвали эту крышу в его честь — чердаком. Так как летом было жарко, а зимой холодно, стоимость номера была низкой.

В связи с этим в Париже до сих пор сохранилось выражение, согласно которому великий человек лишь тот, кто поджарился и замерз на чердаке. С одной стороны, с ним не поспоришь. В таких комнатах ютились даже некоторые знаменитости, занимающиеся искусством. Однако сегодня ситуация резко изменилась. Мансардная крыша стала не только теплой, тихой и удобной, но красивой и оригинальной. Мансардные крыши частных домов изменились и стали очень популярны.

Экономично ли делать мансарду

Логичным будет вопрос, сколько денег нужно потратить, чтобы сделать крышу мансардного типа. Начнем с того, что процесс выгоден, так как нет необходимости тратиться на создание несущих стен. Большая часть средств уйдет на стропильную часть конструкции, стоимость которой зависит от типа мансардной крыши (о них мы поговорим позже). Цены на древесину в регионе также играют важную роль.

Второй момент – обустройство мансарды. Для того, чтобы жить в нем комфортно, тепло и уютно, придется провести ряд сложных и затратных работ. Речь идет об утеплении мансарды, пароизоляции и отделке. Для российского климата требуется слой утеплителя не менее 200 мм. И к нему добавляется пароизоляционный и гидроизоляционный слой.

Не забудьте про окна, которыми обустраивают крышу мансарды. Без них просто никак. Установка мансардных окон обойдется в полтора-два раза дороже. Сами окна дороже на столько же. Мансарда оборудована двумя видами окон – вертикальными и наклонными. Их можно установить как отдельно, так и в одном проекте.

Хочу обратить внимание на рекомендуемый кровельный материал для мансарды. Крыши должны быть не только красивыми, но и практичными. Например, не рекомендуется применение жестких металлических кровельных материалов, таких как металлочерепица, профнастил, фальцевая кровля и другие. Почему? На это есть несколько причин:

1. Качество теплопроводности. Металл не славится своими теплоизоляционными качествами и пропускает тепло. А это значит, что вам нужно будет нанести толстый слой утеплителя, который стоит дороже. В противном случае зимой на чердаке будет холодно, а летом жарко.
2. Высокий уровень шума. Каждый слышал звук, который издает металл, когда на него падает дождь. Шум громкий и неприятный. Никому не будет приятно жить на чердаке, когда дождь барабанит по крыше и не дает покоя.

Получается, что при устройстве мансарды рекомендуется использовать мягкую кровлю, ондулин, рубероид, битумную кровлю и т.д.

Какой можно сделать вывод? Подсчитав все расходы, связанные с созданием такой конструкции, можно понять, что мансарда будет стоить не так дешево, как хотелось бы. Но, все это с лихвой окупается достоинствами конструкции.

Преимущества мансардной крыши

Прежде чем тратить деньги, важно знать, что вы можете получить за нее. Давайте рассмотрим список преимуществ, которые принесет вам создание мансардной крыши в частном доме:

• позволяет увеличить жилую площадь и использовать ее в своих целях;
• таким образом, общая площадь дома уменьшается, а свободный участок можно использовать для создания зоны отдыха, сада и т.п.;
• строительство довольно быстрое.
• все работы по созданию мансарды можно выполнить своими руками;
• можно надстроить мансарду уже на существующем доме;
• мансарда имеет красивый внешний вид.

Этого более чем достаточно для обычного человека. Уже сам факт того, что он получит дополнительную жилплощадь, заставляет задуматься. Понятно, что здесь не обойтись без минусов, которые выражаются в скошенных потолках из-за видов кровли, небольшой площади, дороговизне и невозможности создания мансарды. Но, многие делают выбор в строительстве мансардной крыши.

Отдельно хотелось бы обратить внимание на особенности материалов для работы и специфику аранжировки. Здесь следует помнить несколько правил:

1. Все материалы для работы с мансардой должны быть легкими, чтобы не нагружать конструкцию.
2. Деревянные элементы обязательно защищают пропитками и антисептиками, во избежание гниения.
3. Внутренняя отделка выполнена облегченными профилями и гипсокартоном.
4. Теплоизоляционные материалы должны быть качественными и легкими.
5. Важно обеспечить качественную гидроизоляцию и пароизоляцию.

Теперь, когда с мансардной крышей все стало понятно, можно рассмотреть виды крыш частных домов для мансарды. Ведь от него зависит внутреннее пространство и особенности дизайна.

Плоская крыша

Каждый из видов крыш для домов с мансардой имеет свои преимущества и недостатки. Выбор того или иного варианта может зависеть от многих факторов, начиная от сложности работы и личных предпочтений, заканчивая стоимостью. по самому простому варианту Крыша для мансарды – это плоская крыша. Он имеет уклон не более 2-3 градусов, чего люди часто не замечают.

Внимание! Этот уклон нужен для того, чтобы осадки не скапливались на крыше, а стекали по ней.

Что особенного в этой крыше? Рассмотрим это по пунктам:

Пример плоской крыши частных домов фото:

Односкатная крыша для мансарды

Чем-то напоминает плоскую, только угол наклона в этом случае может быть самым разным . Кроме того, в этом случае отличается расположение стропил. Они располагаются на разной высоте плоских стен конструкции. Уклон выбирают с учетом того, какого стиля нужно добиться, какие осадки выпадают в регионе, а также наличие мансардной крыши.

Что особенного в этой крыше? Он, как и первый вариант, также достаточно экономичен и прост. Затраты снижаются, так как все работы можно выполнить самостоятельно, да и материалов на устройство уйдет немного. Хотя такая крыша выглядит очень просто, она не лишена красоты и изящества. Особенно если правильно подобрать. отделочный материал. Эти варианты кровли гораздо более распространены в России. Этот вариант дополняется ливневой канализацией.

Так выглядит односкатная мансардная крыша изнутри. При таком оформлении пространства внутри мансарды многого ожидать не стоит. Особенность в том, что одна из сторон будет достаточно просторной и высокой, а вот вторая, наоборот, низкой. Это не очень удобно. Но, такие места можно выгодно использовать, установив там небольшой комод или декоративные элементы.

Двускатная крыша для мансарды

Пожалуй, это классика. Эта крыша является самой популярной в нашей стране. Здесь вместо одного ската в определенном направлении их два, что создает удачный дизайн мансарды. Ее устройство потребует немного больше усилий и средств, но такая крыша позволяет реализовать множество дизайнерских решений.

Скаты расположены симметрично относительно друг друга. Другая подобная форма кровли называется двускатной, потому что треугольник, образованный между двумя скатами, называется двускатным или щипцовым. По мнению архитекторов, такие конструкции наиболее устойчивы к различного рода нагрузкам. Если правильно построить мансардную двускатную крышу, то ей не страшны ветер, ливень и много снега и льда. Снаружи крыша выглядит очень достойно, а внутри мансарды много места для реализации различных идей. Что касается кровельных материалов, то для двускатной крыши можно использовать любой из них. Но, как было сказано выше, для мансарды лучше подходят варианты с лучшей теплоизоляцией и шумопоглощением.

А как выглядит мансарда с двускатной крышей? Можно вспомнить односкатную крышу, у которой одна сторона была просторной, а другая суженной. Здесь ситуация очень похожа. Только вот в центре образуется большое полезное пространство, которое можно использовать для разных целей. И только по бокам есть скосы, пользоваться которыми не так удобно. Посмотрите на фото, чтобы понять, как можно оформить такую ​​мансарду.

Шатровая крыша для мансарды

Можно сказать, что это улучшенная двускатная крыша. Только у этого типа не два ската, а четыре. При этом два ската трапециевидные, а два других – треугольные. Благодаря этому получается необычный и оригинальный дизайн. Такой вариант кровли идеален для тех регионов, где часто выпадают обильные осадки. Это потому, что благодаря такому приспособлению от них проще избавиться.

В классическом варианте четырехскатная вальмовая крыша имеет угол наклона, равный 45 градусам. Хотя в наше время, в связи с развитием архитектуры, предусмотрены и другие варианты угла наклона, которые при меньшем угле больше подбираются. Эта конструкция самая сложная и выполнить ее самостоятельно будет очень сложно. Зато крыша прекрасно справится с ветрами и осадками.

Стоит отметить, что мансарда с такой конструкцией крыши очень просторная, уютная и больше всего напоминает обычную комнату. Работать с отделкой и обустройством конструкции очень легко. Вы можете реализовать любые дизайнерские решения. На фото вы можете увидеть пример обустройства мансарды такого типа.

Вальмовая крыша для мансарды

Этот тип крыши устанавливается для тех конструкций, которые выполнены в форме прямоугольника или правильного квадрата. У такой крыши скаты треугольные. Если посмотреть на фото этой крыши, то можно увидеть, что она чем-то напоминает египетскую пирамиду.

Дизайн довольно привлекательный и необычный. С эстетической стороны все сделано на ура. Что касается сложности работы, то здесь все не так просто. Это сложная стропильная система, которую могут создать только профессионалы своего дела. Это в некоторой степени удорожает создание такой крыши.

Мягкая кровля на выбор, шифер или металлочерепица. А вот так выглядит мансарда с шатровым типом крыши.

Купольная крыша для мансарды

Редко встретишь такую ​​крышу. Все дело в том, что он предназначен для дома сложной планировки, в котором есть надворные постройки. С такой крышей не обойтись без большого количества углов с разнообразными скатами. Это самая сложная крыша, которую можно создать. Это будет стоить больше всего. Если говорить об удобстве использования мансарды и внешнем виде, то это очень достойный вариант.

Так как поверхность крыши круглая, использование традиционных металлических кровельных материалов здесь не пройдет. Необходимо использовать мягкий формируемый материал. Идеально подходит для этой цели черепица. А для мансарды это, вообще, лучший вариант. Вот как можно реализовать мансарду с купольной крышей.

Какую крышу для мансарды выбрать

Теперь, когда мы рассмотрели варианты кровли для создания мансардного помещения, осталось решить, какому типу отдать предпочтение. Чем при этом руководствоваться? Вот несколько советов:

1. Для начала нужно понять, что крыша – это в основном функциональная конструкция, а уже потом внешняя красота. Поэтому важно опираться на функциональные особенности.
2. Важно учитывать, какое чердачное помещение вы будете делать. Если вам нужен небольшой офис, где нужно уединиться и сосредоточиться на работе, то крышу можно навесить. А если вам нужна гостиная или полноценная просторная спальня, то здесь уже нужно выбирать фронтон или другой вариант.
3. Стоимость строительства также важна. Расчет бюджета – это первое, что нужно сделать. Важно помнить, что помимо создания самой крыши, деньги уйдут на обустройство мансарды.
4. Учитывайте регион и климат, в котором вы живете. Во время сильных дождей лучше оставаться на прочных конструкциях.
5. Ну и не забывайте о личных предпочтениях, ведь вам предстоит жить в этом доме.

Учитывая все эти пожелания, каждый сможет выбрать тот вариант крыши, который ему больше всего нравится.

Подведение итогов

Чердак — это больше, чем полезное помещение. И пусть вам придется потратить свои кровно заработанные средства на его создание, но дальнейшее его использование с лихвой окупит все. А благодаря различным вариантам кровли под мансардой у вас есть выбор. Каждый тип кровли по-своему уникален. Остается только выбрать для себя оптимальный вариант и воплотить все в жизнь.

Обустройство мансарды в частном доме позволяет увеличить полезную площадь. Для этого возводится крыша, конструкция которой может быть разной. Поэтому перед строительством важно выполнить проектирование, предполагающее учет всех особенностей кровли.

Характеристика типов мансардных крыш

Стандартная двускатная крыша легко возводится и не требует много времени.

Заостренные варианты менее популярны, чем стандартные. Это связано с тем, что такие конструкции имеют угол ската 60° и подходят для узких домов, ширина которых не превышает 6 м. Для возведения двускатной крыши потребуется больше материалов, чем для стандартной крыши. При этом высота потолков на чердаке гораздо выше, что не всегда удобно.

Двускатные крыши эффектны с виду, но непрактичны в эксплуатации

Для сооружения двускатной мансардной крыши необходима стропильная система висячего типа, где балки каркаса опираются друг на друга на коньке крыши и фиксируются на нагрузке -несущие стены здания. При этом отсутствуют центральные опоры, которые можно использовать при строительстве крыши с обычным чердаком, а не мансардой. Перед строительством нужно создать индивидуальный чертеж будущей стропильной системы с указанием мест расположения каждого элемента. Такой процесс лучше всего осуществлять с помощью профессионалов в этом деле.

В висячей стропильной системе отсутствует центральная опора

Стоит учитывать, что полезная площадь будущего чердака зависит от угла наклона и параметров здания. Чем больше ширина дома, тем больший уклон скатов требуется для обеспечения высоты потолка мансарды 2,2 м, что является минимальным для наивысшей точки крыши.

Перед строительством стоит определить назначение мансарды и необходимый полезный объем помещения

Основные особенности двускатной мансардной крыши выражаются следующим образом:

• стандартный вариант двускатной крыши позволяет получить большую полезную площадь, чем двускатный вид;
• монтаж по чертежу с готовыми размерами элементов легко осуществить самостоятельно;
• для двускатной крыши, любого кровельного покрытия, например, металлочерепицы или мягкой кровли;
• Кровельный пирог включает пароизоляцию, стропила, утеплитель, гидроизоляцию, кровлю.

Кровельный пирог требует использования качественных материалов для обеспечения комфорта на чердаке

Видео: монтаж стропил двускатной крыши

Односкатная крыша мансарды

Одним из простых видов мансардных крыш являются односкатные, имеющие только одну наклонную плоскость. Для обустройства жилого помещения под такой крышей необходима стропильная система, параметры которой должны обеспечивать комфортную эксплуатацию мансарды. При проектировании и строительстве скат крыши размещают с подветренной стороны, а оптимальный угол наклона составляет 40°. Сумма затрат на строительство намного меньше, чем для двускатной конструкции.

Односкатная крыша проста в возведении и выглядит очень эффектно

Главная особенность односкатной мансардной крыши в том, что со стороны ската нагрузка на несущую стену больше, чем с другой. Поэтому при строительстве важно соблюдать угол наклона не менее 40° и дополнительно укреплять стропила. Это позволит избежать снежных заносов и снизит нагрузку на покрытие. Для определения точного угла учитываются тип кровли, снеговая нагрузка, параметры здания.

Простой чертеж и минимальный расчет обеспечат создание комфортной мансарды

Вы можете рассчитать уклон ската в зависимости от предполагаемого кровельного покрытия. Для мягкой кровли рекомендуется уклон 5°, для профнастила — 8°, для металлочерепицы — 30°. При расчете уклона используют формулы L бк = L сд * tгА и L с = L бк / sin А, в которых: L бк – длина стен, измеренная между стропилами и коньком, L сд – длина стен здания, Lc – длина балок (стропильных ног), A – принятый угол наклона ската, согласно выбранному материалу. Значения тангенса tgA и синуса sinA рассчитываются с помощью таблиц Брадиса.

Односкатные крыши лучше всего подходят для теплого климата

При расчете учитывают следующие особенности:

• если уклон менее 30° и пролет до 4,6 м, то стропильные ноги опираются на мауэрлат;
• при пролете 4,6–16 м устанавливаются дополнительные опоры, а на самой высокой стене укладывается станина из бруса сечением 10х15 см;
• если пролет 6–15 м, то по центру, параллельно стенам, укладывается дополнительное ложе;
• при длине здания более 15 м требуется установка двух вертикальных опор, а стойки под одним стропилом соединяются перемычкой. Шаг между грядками не должен быть больше 6 м.

Многие показатели крыши зависят от параметров здания

Видео: строительство односкатной крыши дома

Мансарда с односкатной крышей

Благодаря возведению четырехскатной крыши можно получить просторную и комфортную чердак. Четырехскатными называют четыре типа конструкций, среди которых она особенно распространена. Эта конструкция имеет прямоугольные скаты, состоящие из двух плоскостей, по длине с каждой стороны дома. Такой вариант позволяет получить просторную мансарду без значительных затрат на строительство.

Ломаная мансардная крыша может быть оборудована кукушкой с окном

Уклон верхних скатов может быть 20–30°, а угол нижних скатов чаще всего 60–80°. Такие параметры подходят для зданий шириной не более 6 м. Каркас конструкции состоит из ферм, которые предполагают усиление стропил стойками. В местах нарушения боковых откосов устанавливаются растяжки.

Односкатная крыша относится к двускатным вариантам, но идеально подходит для создания просторной мансарды

Датская крыша является разновидностью четырехскатной крыши и отличается от классической вальмовой тем, что имеет фронтоны в верхней части. Благодаря этому мансарду можно оборудовать вертикальными окнами и предотвратить протечки через щели в районе этих проемов.

Прямые стропила опираются на конек, длина которого зависит от параметров здания

Расчет четырехскатной крыши, а также составление чертежа лучше всего доверить профессионалу. Только после этих этапов идет построение конструкции с учетом расположения каждого элемента.

Видео: особенности устройства четырехскатной крыши

Шатровая крыша с мансардой

Классическая вальмовая крыша предполагает наличие четырех скатов, два из которых расположены по торцам здания и имеют треугольную форму. Два других ската отличаются трапециевидной формой. Все поверхности соединяются в районе конька крыши. Расчет такой конструкции сложен и требует профессионализма, знания тонкостей проектирования.

Классическая вальмовая крыша практична в эксплуатации и красива внешне.

Наибольшая высота потолка на чердаке под такой крышей – посередине помещения. Угловое пространство не самое функциональное, но часто служит для размещения невысоких предметов мебели и вещей. При этом стропила длинных скатов обустраивают так же, как и для двускатной крыши. Конек проходит не по всей длине здания, так как на концах обустраиваются скаты.

Стропильная система вальмовой крыши проста, но требуется точный расчет параметров каждого элемента.

Классическая вальмовая крыша отличается тем, что не имеет фронтонов, как двускатная крыша. Благодаря этому ветровое сопротивление и снеговая нагрузка значительно ниже, чем при наличии всего двух скатов. Для достижения эффектного внешнего вида и функциональности вальмовая крыша может быть оборудована эркерами, балконом, дополнительными свесами, но расположение каждого элемента рассчитывается индивидуально с учетом параметров здания, климатических особенностей региона.

Окна, оборудованные под выступом с крышей, надежно защищены от протечек

Расположение окон не на выступе, а на крыше оптимально только для регионов с малым количеством осадков и теплым климатом. При сильной снеговой нагрузке окна подвергаются воздействию осадков и появляются трещины и протечки. А также возведение вальмовой крыши обходится дороже, чем простой двускатной.

Видео: поэтапное строительство вальмовой мансардной крыши

Полувальмовая крыша

Крыша полувальмового типа имеет укороченные торцевые скаты, совмещенные с фронтонами. Короткие вальмы не уменьшают высоту потолка на чердаке и поэтому помещение более удобно для эксплуатации.

Полувальмовую крышу спроектировать сложнее, чем вальмовую.

Конструкция полувальмовой крыши предполагает более сложную стропильную систему, чем для вальмового варианта. При этом стропила могут быть наслонными или висячими. В первом случае стропильные ноги опираются на коньковый брус, внутренние несущие стены дома и мауэрлат, а висячие ноги закрепляются только на мауэрлате и коньке. Сечение, длина и количество стропил определяются в зависимости от размеров крыши. Оптимальное расстояние между стропилами 50-60 см, но все зависит от веса кровельного материала, климатических факторов.

Свес может иметь разную длину в зависимости от возложенных на него функций, например, в качестве навеса веранды

Конструкция полувальмовой крыши для мансарды характеризуется большим расходом строительных материалов, сложностью расчета и потребность в профессиональных навыках. Стоит учитывать, что торцевые стены возводятся в зависимости от формы будущей полувальмовой крыши и размеров вальм, а также угла наклона.

Видео: особенности устройства полувальмовой крыши

Мансардная многощипцовая крыша

Многощипцовая крыша представляет собой комплекс из нескольких угловых выступов, образующих внутренние углы крыши. Этот вариант подходит для построек большой площади, так как многощипцовая крыша довольно объемна и требует устойчивых несущих стен. Сложность конструкции дополняется тем, что под крышей будет сооружена мансарда, требующая высоты потолка 2,2 м и большого полезного пространства.

Многощипцовая крыша с мансардой – сложный элемент, требующий профессионального проектирования

Большое количество выступов предполагает конструкцию стропильной системы, вес которой намного больше, чем у двускатной или вальмовой. Поэтому несущие стены должны быть максимально прочными, а расчет нагрузки производится после точного расчета веса кровельных материалов, стропил, утеплителя с учетом площади кровли.

Многощипцовая стропильная система очень сложна как по конструкции, так и по конструкции.

Одна из основных проблем при строительстве многощипцовой крыши заключается в том, что внутренние углы и ендовы крыши должны быть тщательно гидроизолированы и усилены. Это обеспечит прочность, герметичность и долговечность конструкции.

Видео: создание ендовы многощипцовой

Шатровая крыша дома с мансардой

Для домов квадратной формы подойдет четырехскатная форма крыши, под которой легко обустроить мансарду. Конструкция имеет 4 и более скатов одинакового размера. Проектирование четырехскатной крыши выполняется с обязательным вмешательством профессиональных мастеров, так как конструкция очень сложная и требует предельно точного расчета веса кровли, сопротивления ветру, устойчивости к снеговой нагрузке.

Шатровые крыши разнообразны, но их сложно возводить самостоятельно.

Сложность четырехскатной крыши зависит от количества скатов. Чем больше таких элементов, тем сложнее стропильная система, которая обустраивается под каждый скат. Наибольшая высота потолков на мансарде – посередине помещения, а по краям пространство активно не используется из-за низкого потолка.

Мансарда под четырехскатной крышей имеет небольшую площадь

В конструкции четырехскатной четырехскатной крыши предусмотрено 4 основные стропильные ноги, дополненные нарожниками. Наличие нескольких наклонных скатов снижает сопротивление кровли ветру и минимизирует снеговую нагрузку. Для расчета длины стропил нужно определить центр, в котором будут соединяться концы стропильных ног. Расстояние между звездочками, стойками и другими деталями рассчитывается индивидуально.

Видео: Особенности шатровой крыши на примере компоновки

Мансарда под несимметричной крышей

Двускатные крыши симметричны, так как имеют два одинаковых ската. Если удлинить одну из кровельных поверхностей, получится асимметричная крыша, под которой легко обустроить мансарду. Таким образом, можно совместить простые в возведении конструкции, придав дому оригинальный вид и обустроив функциональную мансарду.

При создании асимметричной кровли важно точно рассчитать нагрузку и сделать ее равномерной на каждую несущую стену.

Асимметричные конструкции, несмотря на свою простоту, требуют точного расчета параметров. Важно обеспечить равномерную нагрузку на каждую несущую стену, ведь один скат длиннее другого и, соответственно, имеет больший вес. Центральный край или гребень может располагаться как посередине, так и смещаться в любую сторону.

Асимметричная крыша подходит для зданий до 3-х этажей

При устройстве асимметричной крыши следует учитывать, что полезное чердачное пространство с одной стороны будет больше, чем с другой. Поэтому необходимо заранее создать не только чертеж крыши, но и проект мансарды с расположением функциональных зон.

Мансардные крыши: особенности монтажа и выбор материалов

Жилая и функциональная мансарда должна быть тщательно защищена от влаги, холода и ветра. Поэтому при строительстве сооружается кровельный пирог, включающий несколько слоев, обеспечивающих оптимальную атмосферу на чердаке.

Кровельный пирог необходим как для чердака, так и для теплого чердака

При устройстве крыши жилого чердака необходимо учитывать следующие особенности:

• выбор материалов Высокое качество- гарантия долговечности и комфорта мансарды;
• окна должны быть максимально защищены от дождя, ветра и снега, так как эти проемы являются уязвимым участком кровли;
• все деревянные элементы крыши должны быть обработаны антисептиком или средством для защиты древесины от влаги;
• Вентиляция кровли обеспечивается вентилируемым коньком, вентиляционным зазором между гидроизоляцией и кровельным покрытием;
• использование легких кровельных материалов, таких как профнастил и металлочерепица, снизит нагрузку на фундамент и стены здания.

Основные этапы работ

Универсальной инструкции по устройству мансардной крыши нет, но есть определенная последовательность работ. Это позволяет проводить поэтапное строительство крыши с мансардой и учитывать некоторые важные моменты.

Кровельный пирог создается поэтапно с использованием качественных материалов

Основные действия следующие:

1. В процессе проектирования рассчитываются параметры крыши и каждого ее элемента, например расчет сечения стропил в зависимости от их длины, угла наклона . Создается чертеж, на котором показано расположение каждого элемента.
2. После проектирования приступают к подготовке и обрезке стропил, установке стропильных ног и доборных элементов.
3. Для крепления стропил необходим мауэрлат, который делается из бруса. К нему крепятся стропильные ноги.
4. После создания каркаса на него укладывают гидроизоляционную пленку, укрепляют скобами и фиксируют рейками.
5. Кровля монтируется поверх обрешетки. В ендовах или под мягкой кровлей обязательна сплошная обрешетка.
6. Изнутри между стропилами укладывается утеплитель, например, плиты минеральной ваты. Затем прикрепляют к стропилам пароизоляционную пленку, учитывая, что между утеплителем и пароизоляцией должен быть зазор в 5 см для вентиляции. Если такой зазор не предусмотрен, необходимо нарастить стропила дополнительными досками.
7. После установки пароизоляции можно отделывать мансарду.

Фотогалерея: варианты мансардных крыш

Необычные архитектурные решения под силу только профессиональным мастерам Полувальмовая крыша может иметь окна, защищенные уступами Оригинальная крыша требует внимательного подхода и грамотного расчета параметров Вальмовая четырехскатная крыша состоит из двух треугольный и два трапециевидных ската. Ломаная форма крыши делает чердак просторным, а дом красивым. Полувальмовая конструкция уместна для дома любой этажности Многощипцовый вариант сложен в возведении, но имеет солидный вид Двускатная крыша проста и удобна в эксплуатации Шатровая крыша простого типа имеет скаты, соединенные в средний

Особенности эксплуатации мансардных крыш

Крыша должна надежно защищать не только чердак, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать следующие правила:

• нельзя очищать крышу от снега острыми или очень тяжелыми инструментами, что может привести к повреждению покрытия и протечкам;
• наружные отверстия в кровле своевременно заделываются материалами, обеспечивающими гидроизоляцию;
• кровли любого типа должны быть оборудованы водосточными системами для быстрого отвода влаги;
• внутренняя отделка мансардной крыши может быть максимально легкой и простой, что обеспечит быстрый ремонт в случае протечек.

Задумываясь о строительстве собственного дома или даже дачи, хочется, чтобы дом был красивым, непохожим на соседние, удобным и функциональным. И было бы хорошо, если бы он был недорогим. Крыша мансардного типа позволяет решить практически все эти проблемы. Внешний вид дома получается интересным, и здание может быть оформлено в разных стилях – всех вариантов сочетаний кровельного покрытия, типа и формы крыши, окон и балконов, наверное, и невозможно сосчитать. Что касается стоимости, то стоит поговорить отдельно.

Сочетание наклонов, направленных в разные стороны, дает очень необычный эффект. Точно такой дом обычным не назовешь

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того, что нет необходимости тратить деньги на возведение стен. Это верно лишь отчасти.

Во-первых, большие деньги уйдут на создание стропильной системы. Его стоимость зависит от выбранного типа мансардной крыши (см. ниже) и от цены пиломатериала в вашем регионе.

Во-вторых, заплатить придется немалую сумму. Понятно, что одного кровельного материала далеко не достаточно для обеспечения требуемых условий воздуха для жилых помещений (если мансарда планируется жилой). Утеплять придется, причем слой утепления должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна намного дороже. Если делать их слуховыми, то сооружают из стропил специальную конструкцию, что усложняет рельеф крыши, а значит, удорожает материалы и монтаж. Даже на обычном фронтоне приходится думать об устройстве ендов и снегозадержании над окнами.

Второй вариант – окна в плоскости крыши – требуют особо тщательной герметизации, чтобы внутрь не попали осадки. Это удорожает установку в 1,5-2 раза. Сами окна стоят примерно столько же: они должны иметь усиленный каркас и армированное стекло, выдерживающее снеговые нагрузки. Кроме того, для обслуживания рама должна быть поворотной, а это еще одно удорожание.

На чердаке устанавливаются два типа окон – вертикальные и в плоскости крыши. Оба типа могут использоваться в одном проекте. Фото ниже — хороший пример такого сочетания. Нельзя однозначно сказать, что дом незабываемый. Сколько еще вариантов может быть?

Также распространена многоуровневая мансардная крыша.

Кроме того, такие популярные и недорогие кровельные материалы – материалы на металлической основе, как профилированные листы, металлочерепица, кровельное железо – не рекомендуется использовать при устройстве мансардной крыши частного дома. Причин две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, необходимо укладывать теплоизоляционные материалы большой толщины. В противном случае летом на чердаке будет слишком жарко, а зимой холодно.
2. Повышенный уровень шума, создаваемый покрытием во время дождя. Даже обычная крытая металлом крыша во время дождя звучит как барабан. Чердак намного больше по площади и «инструмент» мощнее. Если с уровнем шума внутри помещения можно бороться дополнительной шумоизоляцией, то на улице звук ничем не убрать. Если дома соседей находятся на значительном расстоянии, это может не быть проблемой, но при плотной застройке могут возникнуть конфликты.

При правильном расчете дополнительная теплоизоляция и звукоизоляция сведут к минимуму экономию средств при покупке кровельного материала. Возможно, другая, более дорогая изначально кровля, в итоге окажется более выгодной. Так что тут нужно просчитывать варианты.

Все это было описано для того, чтобы вы имели более полное представление о том, действительно ли так дешево построить мансардный этаж. Оказывается – не так уж и много. Однако у этого решения есть свои преимущества:

• Мансардный этаж светлый. Поэтому фундамент для частных домов понадобится лишь немногим мощнее, чем при возведении в один этаж. Так как стоимость фундамента составляет значительную часть себестоимости, то и выигрыш получается ощутимый.
• При недостатке средств утепление мансарды и ее сдача в эксплуатацию могут быть отложены на необходимый срок. И эта задержка будет полезна. Вот почему. При строительстве практически всегда используется древесина повышенной влажности. Если начать утепление сразу, влага впитается в теплоизоляцию. Если «пирожок» приготовлен правильно, он уйдет естественным путем. Но если есть нарушения, могут возникнуть проблемы. Если крыша под рубероидом простоит какое-то время без утепления (но с гидроизоляцией, обязательно уложенной под кровельное покрытие), то дерево хорошо просохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае постройка получается более выразительной и индивидуальной – вариантов оформления очень много.

Мы постарались максимально полно описать минусы мансардной крыши и ее плюсы. Если трудности вас не испугали, выбирайте, какой дизайн вам больше нравится.

Типы мансардных крыш

Крыша мансардного типа, используемая в строительстве частных домов, имеет различные варианты устройства. Могут делать все существующие виды крыш, кроме, пожалуй, плоских. Все остальное можно реализовать как в «чистом» виде, так и в комплексе.

Сарай

Дома с односкатной мансардной крышей выглядят нестандартно. Устройство ее самое простое из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на многоуровневых стенах. Скос образуется за счет разницы высоты двух противоположных стен. При этом угол наклона должен быть в районе 35°-45°. Меньший уклон приведет к скоплению большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Если говорить о внешнем дизайне домов, то здания выглядят необычно. Чаще всего в высокой стене мансардного этажа делают большое окно: этому способствует сама конструкция. Примеры смотрите на фото ниже.

Устройство скатной крыши наиболее дешевое, если расстояние между двумя противоположными стенами не превышает 4,5 метра: на стены можно уложить бруски стандартной длины и не делать несущие конструкции. Видимо в этом и причина решения на фотографиях ниже, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция достаточно проста.

двускатная

Двускатная мансардная крыша является наиболее распространенной: при общей конструкции решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысокой стоимости она позволяет удовлетворить различные требования к необходимой площади помещения.

Проще всего реализовать мансарду под обычной двускатной крышей, но ее высота должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

• симметричный – конек расположен над серединой здания;
• асимметричный – конек смещен от центра.

Фасады прямые. Комната получается трапециевидной формы, в достаточно широких постройках можно выделить квадратную. Недостаток двускатной крыши мансардного типа в том, что по бокам отсекается большое пространство, что не всегда приемлемо в частных домах. Чтобы значительные площади не гуляли, их используют под кладовки или кладовки.

При таком устройстве в крыше делают окна, их расположение зависит от угла наклона. Они могут быть слуховыми, как на фото выше или в плоскости крыши, как на фото ниже.

Есть еще вариант мансардной крыши частного дома с двумя скатами – полутораэтажный. Его устанавливают на стены, выгнанные на определенный уровень. Дом тогда называется «полтора этажа» (один из таких домов на фото выше).

Это два типа двускатных мансардных крыш. Есть и третьи – сломанные. Их можно выделить в отдельную категорию — у устройства есть существенные отличия.

ломаные

Устройство ломаной мансардной крыши одновременно сложнее и проще. По сути, это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет, не тратя денег на возведение стен, получить жилую площадь лишь немногим меньше, чем на нижнем этаже (примерно на 15%). В этом смысле его устройство проще. Но стропильная система имеет более сложную конструкцию, и в этом смысле сложнее ее устройство.

Устройство ломаной мансардной крыши – наиболее часто применяемый вариант стропильной системы – с выносом части стропил за поверхность стены. Таким образом образуется навес, защищающий стык со стенами от атмосферных осадков.

Именно этот тип наиболее распространен в самостоятельном строительстве. Он легко позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или обзавестись дополнительным, практически отдельным, жильем. Так как материалы, применяемые в строительстве, как правило, легкие, то несущей способности фундамента обычно достаточно, но расчет не подходит. ().

Небольшое помещение из бревен внизу, а сверху – обширный чердак, опирающийся на стеллажи

Четыре ската

Это уже сложные системы, которые надо просчитывать. Площадь большая, стоимость утепления значительно возрастает, при этом размеры чердачного помещения уменьшаются: части помещения отсекаются со всех четырех сторон.

Преимуществом является высокая устойчивость к сильному ветру: все поверхности наклонные и ветровая нагрузка не так сильно давит на склоны. Конструкция такова, что свесы можно делать низкими, защищая стены от воздействия осадков и ветра. Кроме того, дома с такими крышами многие считают самыми привлекательными. Классический вариант – набедренный.

Одним из видов четырехскатных крыш является вальмовая и чердачное помещение под ней. Встать в полный рост можно только в центральной части

Своим устройством они укрепляют наклонные стропила На них приходится большая часть нагрузки. В целом его стропильная система является одной из самых сложных, материалоемких и, следовательно, дорогих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрим его конструкцию на фото ниже.

На верхнем рисунке видны все упоры, врезы, которые необходимо разместить, на втором более четко прорисована конструкция и расположение стропил.

Есть и переходной вариант – полувальмовый. Это нечто среднее между двускатной и четырехскатной крышей. При этом вальма делается только на часть высоты пола.

Описаны только основные типы мансардных крыш. Есть и комбинации. Например, вальма тоже может быть ломаной линией, как навес. Вариантов действительно много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардная крыша с балконом

Как устроены световые люки в крыше, уже было описано выше. Практически по такому же принципу строят балконы. Существуют даже специальные оконные системы, позволяющие делать это в наклонной поверхности. Хоть реализация и проще, но стоит такое окно прилично.

Если позволяет несущая способность стен, за счет увеличения размеров окна слухового типа можно сделать подвесной балкон.

Балкон может поддерживаться колоннами. Только в этом случае вынос производится над входом. Тогда колонны органично вписываются, а также служат украшением.

Балкон на фронтоне дома с мансардой строится по другому принципу. Выдвинутый вперед свес защищает ее, если позволяет стена, платформу делают подвесной.

В небольших домах чаще делают балкон в связи с тем, что фронтон мансардного этажа смещен от несущей стены. За счет этого углубления получается площадка. Козырьки в таких крышах делаются продолжением крыши хотя бы до уровня наружной стены, а еще лучше – дальше. Этот выступ также защитит фронтонную стену и уменьшит количество осадков, попадающих на открытую площадку.

Конструкция этого типа крыши такова, что, расширив ее, можно даже сделать крытую террасу. Его край может опираться на декоративную стену или на столбы.

Сложность этого проекта – длинные стропила

В этом проекте реализована похожая идея, но крыша здесь многощипцовая. Самостоятельно рассчитать сложно, еще сложнее сделать правильно ендовы, потому что они редкость

Если говорить о нестандартных решениях, то Г-образная мансардная крыша – из двух навесов получится оказаться функциональным. Кроме того, это недорогой способ украсить столь нестандартную постройку.

Односкатная мансардная крыша в виде буквы «Г»

Стремясь максимально использовать любое свободное пространство в своем загородном доме, владельцы рано или поздно приходят к мансарде. И многие мечтают справиться с этим самостоятельно.

Но знают ли они, что мансардная крыша своими руками действительно будет надежной и долговечной только при соблюдении определенных правил и требований при ее возведении. Было бы не совсем правильно сказать, что строительство мансардной крыши по технологии сильно отличается от строительства других крыш, тем не менее, определенное отличие все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это прекрасная возможность расширить полезную площадь в частном доме. Какими будут размеры пространства, заключенного между фронтонами здания и скатами крыши, зависит от формы и конструкции крыши.

Крыша мансардная: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Сарай. Это самый простой вариант, однако на практике применяется редко, в основном для изготовления мансард в небольших загородных домах.

Проекты мансардных крыш с двумя скатами

Различают следующие виды двускатных крыш: двускатные и ломаные. Двухскатный фронтон, пожалуй, пока не имеет себе равных по популярности. Ни его дизайн, ни собственная конструкция, как правило, не вызывают особых затруднений.

Двухскатная крыша мансарды

Схема мансардной крыши с симметричной двускатной системой достаточно проста. Фронтоны таких домов, чаще деревянные, имеют треугольную форму. Несущая конструкция двускатной мансардной крыши включает наклонные или висячие стропила.

На заметку: для зданий шириной до 6 м оптимальным считается классический вариант крыши с уклоном 45 градусов. Для более широких подходят заостренные – с углом наклона 60 градусов.

Конструкция двускатной мансардной крыши

Ломаная мансардная крыша отличается от двускатной наличием на каждом из скатов двух скатных плоскостей, пологой и крутой. Уклон верхней около 20-30 градусов, нижней 60-80 градусов. Это экономичный вариант для частного дома, ширина которого не более 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но она окупается полной площадью мансардного этажа, что позволяет обустроить внутри каркаса мансардной крыши такого типа спальню, детскую, кухню и т.д. состоит из ферм, в которых стропила усилены стойками, а нижний пояс становится основой чердачного перекрытия. Места перелома укрепляются растяжками.

Конструкция мансардного этажа ломано-щипцовой крыши

Еще один вид фронтона – полувальмовый. Он может быть спроектирован в целом как обычная симметричная стропильная конструкция на основе мауэрлата, с той лишь разницей, что над его фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной крыши позволяет оборудовать под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Его стропильная система считается самой сложной. Особого подхода требует размещение мансардных окон. В вальмовой кровле их обычно устанавливают в плоскости пирога кровли. Красивое обеспечивает эффективное освещение.

Важно: Однако у такого решения есть определенный недостаток. Если в непогоду окна не будут плотно закрыты, помещение будет затапливать дождевой водой.

Вертикальные фонари на датской вальмовой крыше

Более практичным в этом смысле является датский вариант. В отличие от классических вальмовых, в их верхней части имеются фронтоны, позволяющие организовать чердачное освещение при помощи обычных вертикальных окон.

Каркас вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без изломов. Верхний конец угловых ребер опирается на конек, длина которого зависит, в частности, от планируемой стропильной системы. Также разбиты четырехскатные крыши. Реализация такой конструкции довольно сложна, но позволяет в соответствии с замыслом получить значительное увеличение полезной площади мансардного этажа.

Мансардный шатер – почти вальмовый. Почти потому, что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

купольная крыша

На этом разнообразие мансардных крыш не заканчивается.

• Мультищипцы, представляющие собой комбинацию нескольких фронтонов, имеют сложную геометрию с множеством изломов.
• Конические, сводчатые, куполообразные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными в исполнении и изначально требуют профессионального подхода. Это целый комплекс задач, от чертежа и расчета до материала покрытия, для которого нужно найти правильное решение. Необычность и особая эстетика этих крыш, как правило, увеличивает количество скатных изломов, образующих множество внутренних углов (ендов). Каждый из них несет в себе потенциальную опасность для целостности кровли. В этих районах, как правило, задерживается дождевая вода и образуются снежные мешки, которые вызывают протечки.

Крыши домов с мансардой: фото вариантов основного этажа

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта – мансардная крыша своими руками, то выбирайте проект с меньшим количеством сложных элементов, чтобы не сталкиваться с необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкция мансардной крыши, по сравнению с обычной, отличается наличием множества дополнительных элементов, например, выходов на крышу или световых люков. Довольно часто проекты мансард включают в себя также балконы или террасы. Все это, конечно, несколько усложняет стропильную систему строения вместе с ее расчетом.

Мансардная крыша возводится не только при строительстве дома, это может быть и перестройка нежилого чердака в отапливаемый жилой дом, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, входят стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади крыши

Следующим шагом является расчет площади самой крыши. Самыми простыми вариантами являются односкатные и двускатные крыши. Для вычисления площади используются элементарные формулы из школьного курса геометрии: перемножаются длина и ширина ската. Для односкатной это будет искомое значение, а для двухскатной полученные значения складываются.

В качестве примера возьмем более сложную ломаную поверхность. Для вычисления площади вся она условно разбивается на отдельные элементарные геометрические фигуры, вычисляется площадь каждой из них, а результаты суммируются.

План мансардной крыши поможет выделить цифры, необходимые для расчета

Как рассчитать уклон крыши без ошибок

Как построить мансардную крышу, чтобы было удобно и тепло, но при этом при этом безопасным, устойчивым к различным воздействиям и в пределах сметы, соответствующей вашим возможностям? При устройстве мансарды необходимо учитывать все требования в комплексе, так как они в той или иной степени взаимосвязаны. Например,

• при большом угле наклона значительно снижается нагрузка на стропильную систему. Это с одной стороны, а с другой, полезная площадь мансарды уменьшается, а материальные затраты значительно возрастают;
• чрезмерно малый уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. При этом увеличивается вес конструкции, из-за чего значительно возрастают нагрузки на фундамент.

Зависимость угла наклона от стропильной системы

При расчете угла наклона учитывают следующие факторы:

• климатические условия, в частности, уровень осадков в районе, не более ветровые и снеговые нагрузки;
архитектурное решение
• ;
• конструктивные особенности дома и чердака;
Кровельный материал
• .

На заметку: для двускатной крыши оптимальным считается уклон 45 градусов, а для ломаной – 60 для нижнего и 30 для верхнего скатов соответственно. С такими параметрами при продуманном интерьере можно получить комфортное для проживания помещение.

Формулы расчета угла наклона вальмовой крыши

Для индивидуального расчета уклона достаточно знания основ геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно легко вычислить длину стороны и величину прилежащего к ней угла. В расчетах используются таблицы Брадиса, которые позволяют найти сам угол по значению тангенса.

Как построить мансардную крышу

Итак, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и приступим к пошаговому описанию сборки мансардной крыши с установкой мауэрлата.

Мауэрлат представляет собой брус квадратного сечения (100х100 или 150х150 мм), на который опирается вся конструкция крыши. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. Например, в кирпичных домах заливается балка из монолитного бетона, в которую устанавливаются монтажные шпильки, на которые монтируется мауэрлат.

Мауэрлат, прикрепленный к стене

Чтобы построить ломаную крышу для мансарды, сначала нужно приобрести каркас для стен. Это конструкция из вертикально установленных опорных стоек с горизонтальными связями. Их высота с учетом требований к чердачному помещению должна быть не менее 2 м. Стропильная система в дальнейшем будет собираться на каркасе, поэтому опорные стойки устанавливаются в соответствии с рассчитанным ранее шагом стропил.

Конструкция каркаса ломаной мансардной крыши

Порядок монтажа следующий:

• по фасадам здания монтируются П-образные стойки;
• между ними строго горизонтально натягивается шнур, при необходимости стойки регулируются по высоте;
• с направляющей на шнур, остальные дуги установлены;
• соедините их горизонтальными перемычками.

Монтаж стропил

Монтаж стропил начинают с максимальным углом наклона.

Установка боковых стропил

В основании бруса вырезается паз, а верхняя часть срезается под определенным углом. Затем каждое стропило скрепляется пазом с мауэрлатом, причем с верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно. оптимальный угол наклона этих стропил.

Шаблон верхнего стропила

Затем по шаблону для удобства сначала на земле изготавливаются Г-образные конструкции, их поднимают на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой конструкции крыши на длинных мансардах (более 7 м) лучше устанавливать коньковый брус, через который нагрузки распределяются равномерно.

В зависимости от выбранного покрытия на стропила набивается сплошная или разреженная обрешетка.

Мансардный кровельный пирог

Технология возведения крыши мансардного типа, как видите, не очень сложная, однако будет полезно посмотреть, как практически строится мансардная крыша своими руками. В видео материалах также представлено, как правильно выполнять крепеж.

Мансардная конструкция с утеплением дома минеральной ватой.

Недостроенный дом с изоляцией здания. Изоляция чердака с кирпичной стеной и деревянными фермами и ремонт крыши. — Фото Мансардная конструкция дома с утеплением минеральной ватой. Недостроенный дом с изоляцией здания. Изоляция чердака с кирпичной стеной и деревянными фермами и ремонт крыши. Фото автора ©thefutureis 166733688

Изображения

ВидеоРедактированиеМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы скачать это изображение, 009

уже зарегистрированы? Войти

Я согласен с Членским соглашениемПолучать новости и специальные предложения

Строительство мансарды с утеплением дома минеральной ватой. Недостроенный дом с изоляцией здания. Изоляция чердака с кирпичной стеной и деревянными фермами и ремонт крыши. Кирпичная кладка мансардной крыши.

— Фото автора thefutureis

Получите это изображение всего за 1,44 € с нашим новым гибким планом

Попробуйте сейчас

утепление и штукатурка фасадных стен дома после ремонта и переделки домаКровельные детали конструкции Внешний вид. Вид на крышу при монтаже крыши. Кровельные системыКровельное строительство. Строительство каркасного дома с деревянной крышей с деревянными балками, фермами, брусом. Ремонт дома с покраской стен, утеплением, оштукатуриванием, установкой мансардных окон. Ремонт дома со строительными лесами на открытом воздухе. Ремонт домаЗакройте на незаконченном монтаже софитов на крыше дома. Незавершенное строительство кирпичного дома. Строительство нового кирпичного дома с бетонной перемычкой и незавершенным потолком, крышей. Кровельные работы. Незавершенная конструкция дома с деревянной рамой крыши с металлической лестницей. Арматурные стальные стержни на углу строительства нового дома, железобетонные стержни с проволочной катанкой в ​​качестве перемычки для окна.

Кирпичная кладка с железными прутьями для строительства дома на следующем этаже. Закройте зимнее строительство. Строительство зимнего дома. Кровельная конструкция с фермами, деревянными балками на новом домостроении. Вид на крышу.

Подробнее

Похожие стоковые видеоролики:

Старый восстановленный кирпичный завод в деревне крупным планом. Кирпичное здание, которое было разрушено взрывом. Здание в лучах заката, дым из трубы, отопление, дымоход. красная крыша, голые ветки деревьев, здание из красного кирпича с окнами. Вечер, Солнечный день, Ранняя весна или поздняя зима, Дневное время, На открытом воздухеКоптящая труба на крыше, Голландская архитектура, Отопление домаСапсан, летящий над зданиямиНаглядный снимок колониального особняка летним днемСтарая фабрика Санта-Ана De Flower в Кардоне, Испания Старое структурное здание Посмотрите на крышу со снегом, дымоход и небо. Медицинские маски висят на бельевой веревке с прищепками. Крыша и фон голубого неба. Голуби сидят на крыше Ласточки под крышей. Съемка ласточек. Камера показывает внешний вид домов и церкви Святой Марии в Хенли-на-Темзе в Оксфордшире. Снято на Sony FS700 с частотой кадров 25fpsСтарый город в Эльблонге. Эльблонг (Эльбинг) — город на севере Польши на восточной окраине Жулавы. Он является столицей Эльблонгского уезда и был отнесен к Варминьско-Мазурскому воеводству. В городе выпадает снег. Мадридский район.

Подробнее

Информация об использовании

Вы можете использовать это бесплатное фото “Строительство чердака с изоляцией минеральной ватой Дом. Незавершенный дом с изоляцией здания. Изоляция чердака с кирпичной стеной и деревянными фермами и ремонтом крыши.” для личных и коммерческих целей в соответствии со Стандартной или Расширенной лицензией. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.
