​Качественное устройство мауэрлата — надежная крыша

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

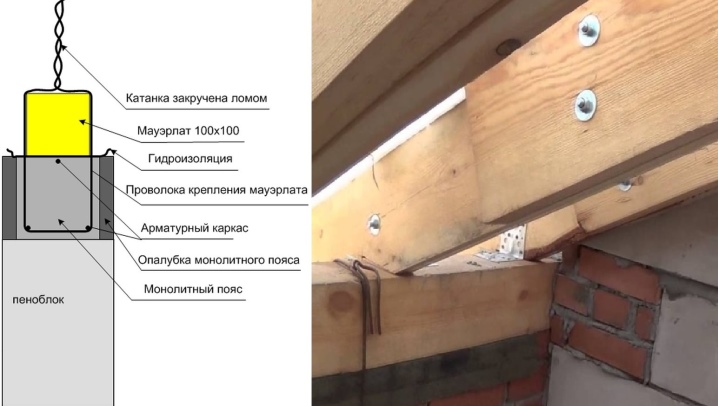

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.



И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.

Правильное устройство мауэрлата

Чтобы не съехала крыша (в прямом смысле слова), нужно ответственно подходить к устройству ее “фундамента” – мауэрлата.

Источник: ru-house.net



[content-egg module=GdeSlon template=compare]

Без потерь: борьба с мостиками холода в конструкции мансардной крыши

1. Во-первых, они снижают эффективность теплозащиты здания, из-за чего увеличивается потребление энергии на отопление, что, в свою очередь, оборачивается ростом затрат на эксплуатацию дома.
2. Во-вторых, в холодное время года в зоне промерзания накапливается конденсат, который приводит к намоканию и постепенному повреждению теплоизоляции, применяемой для утепления крыши (отчего также ухудшается теплозащита здания).
3. В-третьих, из-за конденсата могут покрываться плесенью, гнить и со временем разрушаться деревянные конструкции крыши. Нередко конденсат вызывает деформацию отделки мансардного помещения.
4. Наконец, в-четвёртых, конденсат зимой может замёрзнуть и разорвать щели и зазоры, которые он заполнял.

Ошибки при утеплении

Самая распространённая технология возведения мансардной крыши предполагает утепление скатов

1. Утеплитель устанавливают враспор между стропил, закрывая его со стороны помещения пароизоляционной плёнкой, а со стороны улицы — гидроветрозащитной паропроницаемой мембраной.
2. Поверх гидроветрозащиты предусматривают зазор с возможностью притока воздуха на свесе карниза и его вытяжки — в районе конька.

Плёнки и вентзазор — меры по защите утеплителя от увлажнения водяным паром (в основном попадающим в подкровельное пространство изнутри здания) или наружной влагой (в результате протечек или задувания осадков ветром через стык элементов мелкоштучного кровельного покрытия). Ведь, как уже говорилось, намокший утеплитель теряет свои теплоизоляционные свойства и постепенно разрушается. А значит, нужно предотвратить его увлажнение.

Слева: плиты утеплителя устанавливают в пространство между стропил. Справа: дополнительный слой утепления поверх стропил.

Металлический коньковый прогон ошибочно выведен через наружные стены, становясь мостиком холода.

• Во избежание зазоров необходимо, чтобы ширина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма
  .
• Устанавливая материал враспор, его поджимают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стропильных ног редко бывает идеальной, а потому для более плотного примыкания к ним утеплителя ряд специалистов рекомендует разрезать каждую плиту по диагоналии укладывать её так, чтобы верхняя часть была чуть смещена вниз относительно нижней для лучшего уплотнения.
• Если при монтаже утеплителя были допущены щели, то их следует заполнять фрагментами из того же теплоизоляционного материала.
• Кроме того, специалисты рекомендуют делать контур утепления крыши многослойным. Например, контур толщиной 150 мм формировать из трёх плит по 50 мм, так чтобы плита верхнего слоя перекрывала стык плит нижнего, тем самым препятствуя движению холодного воздуха через стыки.

Теплоизолировать стык крыши с фронтоном можно при помощи гидроизоляционной мембраны, в которую интегрирован утеплитель из нетканого материала.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты: в зоне ендов, хребтов, примыканий. Необходимо вырезать плиты требуемой формы и с запасом по размеру, тщательно уплотняя их при монтаже. По мнению многих кровельщиков, даже при квалифицированном выполнении работ не всегда удаётся предотвратить появление мостиков холода на этих участках крыши. Решение проблемы — создать дополнительный слой теплоизоляции, который перекрыл бы возможные места промерзания. Самый простой вариант такой изоляции — закрепление к стропильным ногам со стороны помещения листа фольгированного вспененного полиэтилена.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты

«Чтобы исключить мостики холода в многослойных (утеплённых) ограждающих конструкциях, необходимо создать по периметру здания замкнутый теплоизоляционный контур. Однако сделать это на практике зачастую очень сложно. Например, проблемным местом является зона мауэрлата – бруса, на который опираются стропильные ноги. Требуется правильное конструктивное решение этого узла и продуманный порядок выполнения работ по утеплению, чтобы стык кровельной теплоизоляции и стеновой был непрерывным. Кроме того, мостики холода возникают из-за неплотного прилегания плит утеплителя друг к другу и к строительным конструкциям. Поэтому при укладке плит между стропил нужно, чтобы ширина утеплителя была примерно на 10–30 мм больше расстояния между балками, – тогда он будет плотно прилегать к ним. А когда требуется подрезка утеплителя (в ендовах, хребтах, примыканиях), следует вырезать плиты с запасом с каждой стороны.

Допущенные при монтаже плит щели законопачивают тем же материалом».

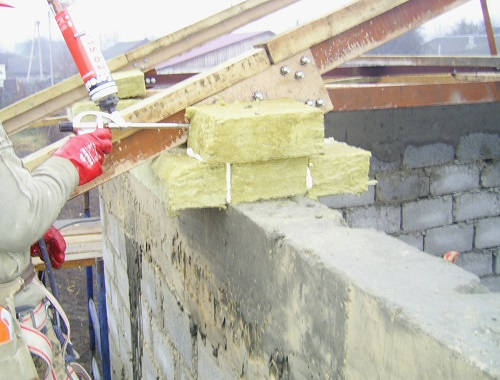

Утепление в зоне мауэрлата

Мауэрлат (выделен цветом).

1. Проводить работы можно только в хорошую погоду и в светлое время суток;
2. Необходимо закрывать утеплитель защитным покрытием в конце дня и снимать его на следующий день (а на это тратится рабочее время).

Так что чаще кровельщики предпочитают укладывать утеплитель со стороны помещения, когда поверх стропил уже настелена гидроветрозащитная мембрана (или кровля установлена целиком). При этом повышается производительность работ, и утеплитель гарантированно защищён от осадков. Однако, если гидроветрозащитная мембрана уже настелена, качественно уложить утеплитель в пространство за мауэрлатом довольно сложно (ведь его приходится проталкивать в щель между мауэрлатом и мембраной). А значит, велика вероятность промерзания в этой зоне. Потому специалисты рекомендуют производить работы в такой последовательности:

1. Ещё до монтажа гидроветрозащиты укладывать утеплитель в пространство перед мауэрлатом (со стороны улицы) и над ним на высоту стропильных ног — на всём протяжении фасада.
2. Затем настилать гидроветрозащитную мембрану.
3. А потом утеплять оставшуюся часть ската.
4. Если же погодные условия не позволяют сделать это и гидроветрозащита уже выполнена, то можно временно демонтировать прижимающую её контробрешётку, поднять мембрану, уложить плиты утеплителя в зоне мауэрлата, после чего — вновь закрепить мембрану.

Константин Симонов, генеральный директор компании «СКиФ»:

«Чтобы не допустить промерзания крыши, важно соблюсти правильную последовательность работ по её утеплению на сложных участках. Так, в зоне мауэрлата (опорного бруса для стропил) нужно укладывать теплоизоляцию ещё до монтажа гидроветрозащиты и кровельного материала. Если же гидроветрозащитная плёнка уже уложена, то кровельщикам придётся проталкивать плиты в зазор между мауэрлатом и плёнкой. И тогда, во-первых, крайне сложно качественно утеплить всё пространство за мауэрлатом, а во-вторых, есть опасность заполнить зазор между брусом и плёнкой слишком большим слоем утеплителя, и он перекроет подкровельный вентзазор, необходимый для проветривания конструкции крыши. Схожая ситуация и с утеплением в зоне фронтона. Таким образом, нужно сначала качественно укладывать теплоизоляцию в тех местах, которые будут труднодоступны после монтажа гидроветрозащиты, и только потом настилать плёнку».

1. Стропильная нога.
2. Облицовка.
3. Контур утепления стены.
4. Несущая стена.
5. Мауэрлат.
6. Контур утепления крыши.
7. Дополнительный контур утепления крыши.

Кровельщики отмечают и такой нюанс: как у мауэрлата (деревянного бруса), так и у основания, на которое его укладывают, обычно есть неровности. Чтобы они не превратились в мостики холода, нужно заполнить их материалом с низкой теплопроводностью (а не «холодным» цементно-песчаным раствором, как это зачастую делается), например, монтажной пеной.

«В месте соединения крыши с фронтоном здания очень велика вероятность промерзания. Для его предотвращения на Западе существуют специальные П-образные элементы из экструдированного пенополистирола, которые «надевают» на фронтонную стену. На нашем рынке есть особые диффузионные гидроветрозащитные мембраны с интегрированным слоем утеплителя толщиной 30 мм из нетканого материала: они также могут защитить этот участок от промерзания. Однако традиционное решение – заполнять минеральной теплоизоляцией пространство между крайней стропильной балкой и фронтонной стеной (обычно около 50 мм), зазор между верхней поверхностью стены и гидроветрозащитной плёнкой, а также укладывать утеплитель вдоль верхней кромки стены. В результате создаётся непрерывный теплоизоляционный контур, закрывающий фронтон и переносящий точку росы внутрь стены, тем самым исключается возможность выпадения конденсата в толще кровельного утеплителя».

В месте соединения крыши с фронтоном здания очень велика вероятность промерзания.

1. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образующиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «холодный» цементно-песчаный раствор, который становится мостиком холода. Лучше использовать вместо него «тёплый» раствор с добавлением перлита. Или заполнять неровности теплоизоляцией.
2. Вторая трудность — качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заполнив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плотное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монтируют также вдоль её кромки со стороны улицы — слоем толщиной, равной толщине утепления на скате крыши.

Здесь можно использовать как волокнистую теплоизоляцию, так и материалы из экструдированного пенополистирола. Предпочтительнее класть утеплитель поверх фронтона ещё до укладки гидроветрозащитной мембраны — по тем же причинам, о которых мы рассказывали чуть выше.

Промерзание через стропила

Эффективный способ предотвратить теплопотери — создать дополнительный слой утепления крыши, перекрывающий возможные мостики холода.

1. На крышах сложной конфигурации неизбежно приходится подрезать плиты утеплителя, чтобы уложить их в пространство между стропил.

2. Крепление пароизоляционной плёнки к стропильной ноге.

3. Установка подрезанной плиты в зоне хребта.

4. Щели в слое утепления законопачивают фрагментами из того же теплоизоляционного материала.

Мансардное окно, дымовая труба

Мансардное окно, дымовая труба

Часто это происходит из-за отсутствия или недостаточной толщины слоя утепления по периметру оконной рамы и по откосам.

«Среди причин промерзания в зоне мансардного окна – отсутствие теплоизоляции по периметру оконной коробки. Зачастую это вызвано слишком маленькими монтажными зазорами между коробкой и стропилами. Следует оставлять по периметру рамы зазор не менее 30 мм, устанавливая вокруг неё либо готовый теплоизоляционный контур из вспененного полиэтилена, либо волокнистый утеплитель. Нельзя применять для этих целей монтажную пену: она неэластична и под воздействием периодических нагрузок (осадка крыши, снеговая, ветровая нагрузка) крошится, в результате чего появляются щели в теплоизоляции. Если ширина окна равна ширине межстропильного проёма или превышает её, то для обеспечения вокруг рамы необходимых монтажных зазоров придётся подгонять стропила, сохраняя их несущую способность. Подчас это можно сделать без специального расчёта по схемам, указанным в инструкции по монтажу окон. Обычно это предполагает установку дополнительной балки, сечение которой совпадает с сечением стропильной ноги».

Теплопроводными включениями в конструкции крыши становятся те или иные проходные элементы — трубы, антенны, флагштоки.

«Сделать мансарду максимально комфортной для проживания и обеспечить долговечность конструкции крыши позволяет создание дополнительного контура утепления. Дело в том, что деревянные несущие элементы крыши являются в некоторой степени мостиками холода. Кроме того, согласно расчётам, слой теплоизоляции в центральной части России должен составлять 200 мм, однако толщина самых популярных на рынке балок, применяемых для устройства стропил, – 150 мм (а утеплитель укладывают в межстропильное пространство). Таким образом, имеет смысл создавать дополнительный теплоизоляционный слой, который обеспечит требуемую толщину утепления и перекроет мостики холода, идущие через стропила. Этот слой можно располагать над и под стропилами, укладывая утеплитель между брусков, прибитых поперёк стропил. Теплоизоляция над стропилами предпочтительнее, поскольку в этом случае они не промерзают».

Дополнительный слой утепления

1. Набивают поперёк стропил деревянные бруски требуемого сечения, между которыми устанавливают плиты утеплителя.
2. Поверх брусков настилают гидроветрозащитную мембрану.
3. На ней закрепляют контробрешётку, обрешётку или сплошной настил, а на них — кровельный материал.

Данный вариант эффективен в плане теплозащиты, ведь стропильная конструкция целиком будет находиться в «тёплой» зоне. Однако он не лишён недостатков:

• Фиксация кровли к основанию оказывается менее надёжной из-за дополнительной деревянной подконструкции.
• К тому же при устройстве гидроветрозащиты стыки полотен могут оказаться на утеплителе (а не на деревянном основании), и плёнку будут продавливать монтажники, перемещаясь по кровле.

Поэтому оптимальной технологией является дополнительное утепление под стропилами. В этом случае со стороны помещения к стропилам крепят поперечные бруски, между ними укладывают теплоизоляцию, а затем закрывают её пароизоляцией и отделочным материалом мансарды.

Дополнительный контур утепления под стропилами:

1. Стропильная нога.

2. Дополнительный контур утепления.

3. Поперечный брусок.

4. Отделка мансарды.

Отметим ещё один момент. В борьбе с промерзанием крыши помогут современные методы обнаружения мостиков холода — обследование с помощью тепловизора или термоанемометра. Затраты на приобретение или аренду этих устройств меньше, чем расходы на ремонт промерзающей крыши.

Виды утеплителей для скатной крыши

• На нашем рынке материалы из каменного волокна представляют компании Rockwool (Дания), Paroc (Финляндия), Nobasil (Словакия), «ТехноНиколь», Isoroc, Knauf (все – Россия) и др.
• Утеплители из стеклянного волокна предлагают компании Isover (Франция), Ursa (Испания) и др.

Материалы из экструдированного пенополистирола или пенополиуретана, хотя и обладают очень хорошими теплоизоляционными свойствами, не являются пожаробезопасными: пенополистирол относится к группе сильногорючих материалов (Г4), а пенополиуретан к группе умеренно или слабогорючих (Г2-Г3). В тоже время волокнистые утеплители являются негорючими (НГ).

Мостики холода в конструкции мансардной крыши: причины и устранение проблемы

Мостиками холода называют участки ограждающих конструкций здания, через которые происходят наибольшие потери тепла, что приводит к целому ряду негативных последствий.

Источник: 7dach.ru



[content-egg module=GdeSlon template=compare]

Для чего необходим мауэрлат и как его правильно монтировать

Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды. Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее. Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части. При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей. Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

Особенности мауэрлата

Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов. В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера. Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы. Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. Главная задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью. А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

Средства для защиты мауэрлата из дерева

Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки. В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины. Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

• защита от влаги;
• защита от огня;
• защита от плесени, гниения и насекомых.

Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

3. Антисептики и фунгициды. Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений. Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения. Чаще всего она будет следующей:

• нанесение антисептических препаратов;
• обработка антипиренами;
• применение гидрофобизирующих средств.

Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

Размеры мауэрлата

Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры. Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м. Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

Конкретные параметры мауэрлата будут зависеть от:

• периметра и площади строения;
• типа кровли;
• используемых материалов для кровельного покрытия и несущих стен;
• наличия дополнительных элементов дома, например, балкона или мансарды;
• климатических условий в регионе.

Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

• следует делать зазор от внешней стороны стены не менее 5 см;
• балка укладывается по внутреннему краю стен;
• следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
• должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
• рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
• необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
• Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
• при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

Мауэрлат – что это: монтаж, устройство, расчет основания крыши дома

Мауэрлат – что это такое? Средства обработки древисины для защиты от внешних воздействий. Устройство, расчет, соединение, технология монтажа основания крыши дома.

Источник: kryshagid.ru



[content-egg module=GdeSlon template=compare]

Утепление мауэрлата. Советы специалиста по утеплению

Сегодня мы будем разбираться с вопросом, как выполнить утепление балки мауэрлата? Данный строительный элемент очень важен для любой покатой крыши, он обеспечивает долговечность всей конструкции и изготавливается из прочной древесины. Для получения экспертного мнения, обратимся к специалисту по утеплительным материалам Звереву Леониду.

Редактор:

Леонид, здравствуйте! Основываясь на Вашем многолетнем опыте работы в сфере утепления деревянных конструкций, подскажите, стоит ли утеплять мауэрлат крыши изнутри? Какие для этого используются материалы и какие нюансы могут возникнуть при данном виде работ?

Леонид Зверев:

Добрый день. Для начала, хотелось бы отметить, что мауэрлат является важным элементом любой крыши. В первую очередь помните, что дерево больше всего боится влаги. Опорная балка находится максимально близко к поверхности крыши и, в тоже время, в нижней точке чердачного помещения. В этом месте скапливается вода, а на брусе образовывается конденсат, который постепенно будет впитываться в него, в итоге это приведет к образованию плесени и гниению дерева.

Утепление мауэрлата выполняется изнутри чердачного помещения. В нижней части, под балкой, прокладываем слой пароизоляции, это предотвратит проникновение паров из помещения в основание крыши. Сам же подстропильный брус предварительно гидроизолируем. Рулонные материалы должны покрывать всю поверхность дерева, стыки выполняются с нахлестом, а швы требуется склеить между собой.

Следующим этапом идет – утепление. Опорный брус – это очень массивный деревянный конструкционный элемент и нет никакой необходимости, чтобы он аккумулировал тепловую энергию, необходимую для комфортного проживания внутри помещения, а не чердака.

Типов и видов утеплителей на современном рынке строительных материалов огромное множество. Выбирайте подходящий изолятор по теплотехническим свойствам и размеру бюджета. Но при покупке обратите внимание на следующие характеристики, которыми должен обладать утеплитель для деревянных конструктивных элементов:

• влагостойкость – лишняя гидроизоляция никогда не помешает;
• нетоксичность – отсутствие специфического запаха, наличие фенола или других вредных веществ;
• огнеупорность – негорючесть или высокая температура плавления утеплителя является приоритетом для деревянной конструкции;
• быстрый монтаж – помните, что изолируемый участок – это прямоугольная балка, продумайте способ крепления утеплителя (например: скобы, клейкая лента, самоклеющийся рулонный изолятор).

Для утепления мауэрлата отлично подойдут: керамзит, прессованные опилки, минеральная вата, пенополистирол и монтажная пена.

Как утеплить мауэрлат снаружи – Рыболовный караван

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
4. Метод закладки кусков арматуры: куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

А в этой статье рассказывается про то, для чего нужен мауэрлат.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

• опилками;
• пенопластом;
• эковатой;
• керамзитом;
• монтажной пеной.

А тут статья про крепление мауэрлата к газобетону.

В этом разделе нашего сайта https://ru-house.net/stroitelstvo/krysha/ все самое важное и нужное про крышу дома.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
3. Углы мауэрлата между собой закреплять обязательно!
4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

Сегодня мы будем разбираться с вопросом, как выполнить утепление балки мауэрлата? Данный строительный элемент очень важен для любой покатой крыши, он обеспечивает долговечность всей конструкции и изготавливается из прочной древесины. Для получения экспертного мнения, обратимся к специалисту по утеплительным материалам Звереву Леониду.

Редактор:

Леонид, здравствуйте! Основываясь на Вашем многолетнем опыте работы в сфере утепления деревянных конструкций, подскажите, стоит ли утеплять мауэрлат крыши изнутри? Какие для этого используются материалы и какие нюансы могут возникнуть при данном виде работ?

Леонид Зверев:

Добрый день. Для начала, хотелось бы отметить, что мауэрлат является важным элементом любой крыши. В первую очередь помните, что дерево больше всего боится влаги. Опорная балка находится максимально близко к поверхности крыши и, в тоже время, в нижней точке чердачного помещения. В этом месте скапливается вода, а на брусе образовывается конденсат, который постепенно будет впитываться в него, в итоге это приведет к образованию плесени и гниению дерева.

Утепление мауэрлата выполняется изнутри чердачного помещения. В нижней части, под балкой, прокладываем слой пароизоляции, это предотвратит проникновение паров из помещения в основание крыши . Сам же подстропильный брус предварительно гидроизолируем. Рулонные материалы должны покрывать всю поверхность дерева, стыки выполняются с нахлестом, а швы требуется склеить между собой.

Следующим этапом идет — утепление. Опорный брус – это очень массивный деревянный конструкционный элемент и нет никакой необходимости, чтобы он аккумулировал тепловую энергию, необходимую для комфортного проживания внутри помещения, а не чердака.

Типов и видов утеплителей на современном рынке строительных материалов огромное множество. Выбирайте подходящий изолятор по теплотехническим свойствам и размеру бюджета. Но при покупке обратите внимание на следующие характеристики, которыми должен обладать утеплитель для деревянных конструктивных элементов:

• влагостойкость – лишняя гидроизоляция никогда не помешает;
• нетоксичность – отсутствие специфического запаха, наличие фенола или других вредных веществ;
• огнеупорность – негорючесть или высокая температура плавления утеплителя является приоритетом для деревянной конструкции;
• быстрый монтаж – помните, что изолируемый участок – это прямоугольная балка, продумайте способ крепления утеплителя (например: скобы, клейкая лента, самоклеющийся рулонный изолятор).

Для утепления мауэрлата отлично подойдут: керамзит, прессованные опилки, минеральная вата, пенополистирол и монтажная пена.

Прямой эфир: 1 февр. 2018 г.

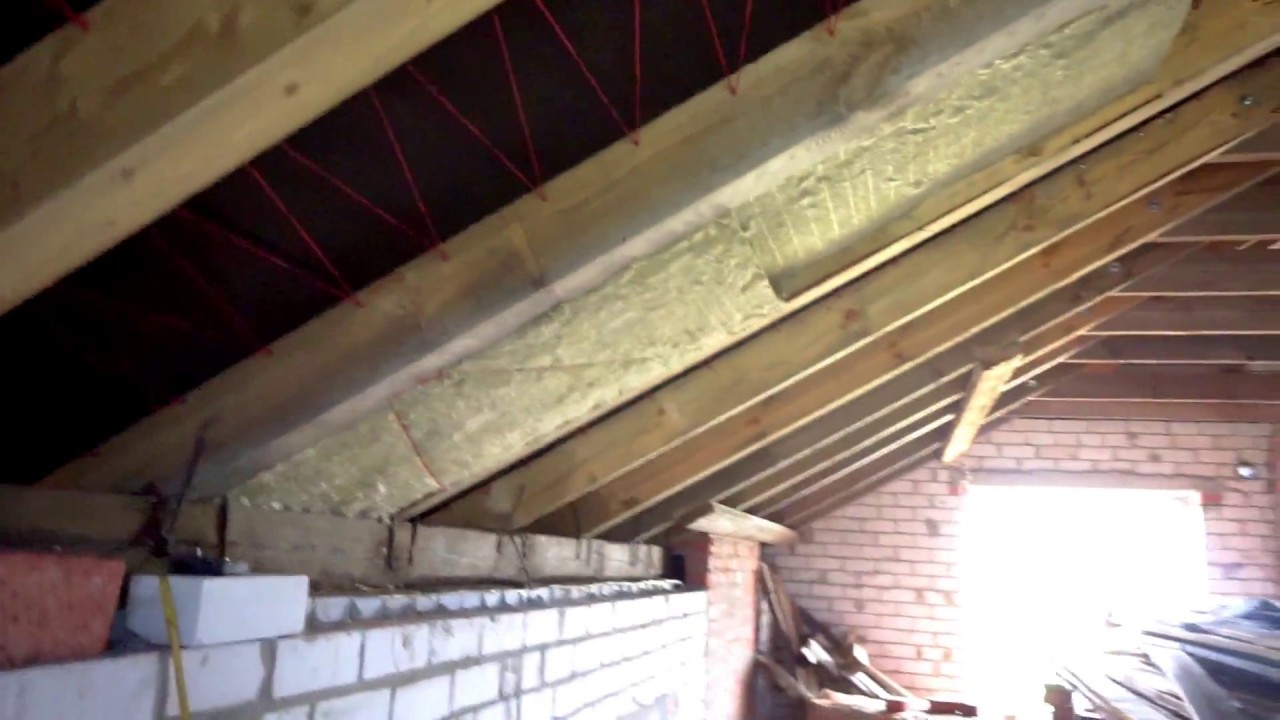

Полный вопрос: /Bogomaz Alex/ Узел между стеной и крышей мансарды. Чем закрыть от продувания утеплителя между мембраной и маурлатом? + /vangelis/ Утепление мауэрлата при условии строительства теплой кровли (т.е стена со своим утеплителем, а это пусть будет пенопласт или минвата переходит через зону мауэрлата в кровельно-стропильный теплый пирог (минвата + мембраны) под металчерепицу. И парочку ПРИМЕРОВ РАСЧЕТА теплосопротивления и зоны образования конденсата. Какой коэфициент сопротивления теплопередаче ограждающей конструкции (R) необходимо просчитывать для данного узла — как для стены или как для теплой кровли?

2:45 Пример
5:18 Продувание стыка
7:20 Как я планирую делать узел?
9:34 Пароизоляция
11:32 Слабые места
12:15 Газоблок
13:15 Какие можно использовать материалы?
15:19 Другой вариант узла
19:30 Расчет теплосопротивления
22:20 Плотность утеплителя имеет ли смысл в данном деле?
23:25 Чем закрыть зазор,если нет мауэрлата, а крепятся стропила к рельсе?

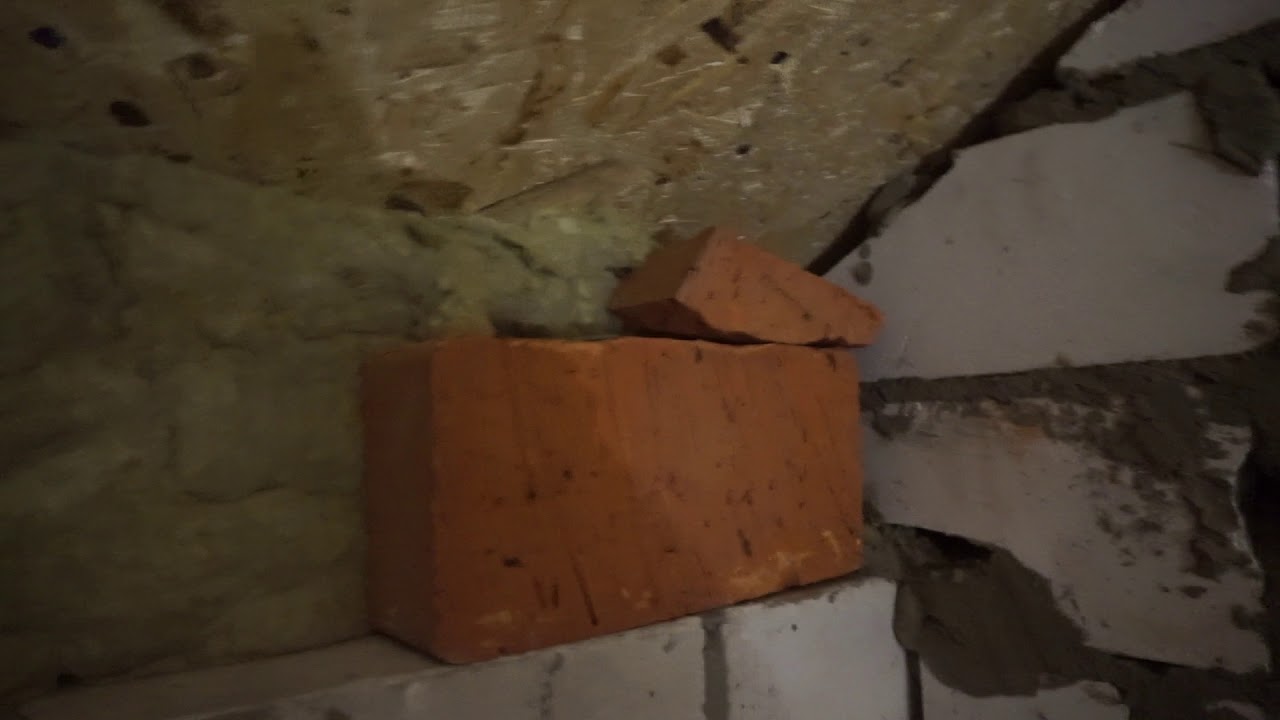

31:32 Что делать, если за мауэрлатом уже уложен газоблок 100мм и шов перекрыт утеплителем. Подойти утеплителем возможно только на мауэрлат.
32:50 Можно ли уйти от мостиков холода перекрестным утеплителем,а затем пароизоляция и т.д.?
35:20 Дополнительная ветрозащита крепится как и обычно под контррейку на стропила и потом режется на лоскуты, или именно отдельные конверты между каждыми стропилами?
40:52 А с лицевой части дома узел все также по аналогии?
41:07 А если утеплить пенополиуретановым утеплителем металлические конструкции?
41:42 В хорошо вентилируемый конек хорошо задувает снег. Как решить эту проблему?
42:31 Ветробарьер необходимо закладывать только в районе мауэрлата с захлестом на стену? В сторону конька высоко его заводить нет необходимости?

Блог ведет профессиональный Инженер-строитель Александр Терехов. Видео посвящены строительству Дома как системы Комфорта для его жителей, а не продавцов и строителей. Подписавшись на Канал Вы всегда будите в курсе новых публикаций.

Как утеплить мауэрлат

​Качественное устройство мауэрлата — надежная крыша

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
4. Метод закладки кусков арматуры: куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

А в этой статье рассказывается про то, для чего нужен мауэрлат.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

• опилками;
• пенопластом;
• эковатой;
• керамзитом;
• монтажной пеной.

А тут статья про крепление мауэрлата к газобетону.

В этом разделе нашего сайта https://ru-house.net/stroitelstvo/krysha/ все самое важное и нужное про крышу дома.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
3. Углы мауэрлата между собой закреплять обязательно!
4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

Материалы для утепления мауэрлата крыши изнутри

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

• вентиляционного зазора прямо под кровлей;
• слоя гидроизоляции;
• контура вентиляции;
• специально установленного каркаса;
• теплоизоляции;
• паровой изоляции;
• поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

• нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
• необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
• использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
• при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
• при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

• влагостойкость;
• экологическая чистота;
• огнеупорность;
• хорошие теплоизоляционные свойства;
• защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

• при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
• углы балок мауэрлата обязательно жестко скреплять между собой;
• при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

Мостики холода в конструкции мансардной крыши: почему они появляются и как этого не допустить?

Представьте себе, обзавестись одним из титулов сказочного короля Мелиота — «повелитель Нижних Мхов и Трех Мостов» — может любой домовладелец. Например, «нижние мхи» будут ему обеспечены, если развести сырость в подвале. Что же касается «мостов», то в одной только крыше, утепленной с нарушениями, их можно насчитать куда больше трех. Правда, называются они не мостами, а мостиками холода. Но в запущенных случаях могут превратиться и в мосты.

Сегодня мы поговорим о том, как избежать возникновения мостиков холода в конструкции мансардной крыши. Ведь в конечном итоге они оборачиваются потерей тепла из здания и, как следствие, повышением расходов на его отопление; выпадением конденсата в промерзающих участках кровли, а значит — намоканием и порчей слоя утеплителя, гниением деревянных элементов крыши, разрушением отделки в помещении мансарды.

Как правило, стандартный кровельный «пирог» выглядит так. Теплоизоляционные плиты или маты из волокнистых материалов укладывают враспор между стропильных ног. Изнутри дома все это выстилают пленкой пароизоляции, а снаружи — гидроветрозащитной паропроницаемой мембраной, поверх которой устраивают вентзазор с приточными отверстиями на карнизном свесе и вытяжными — у конька. Данные меры призваны предохранить утеплитель от намокания под воздействием водяных паров, стремящихся под крышу из помещений, а также атмосферной влаги, могущей проникнуть в стыки между элементами кровельного покрытия.

Если все слои «пирога» на своем месте, то тогда из-за чего же появляются мостики холода?

Материал утеплителя. При покупке плит или матов из каменного или стекловолокна важно выбрать качественный продукт авторитетной марки, который соответствует требуемым физико-механическим характеристикам и со временем не даст усадки.

Применяемые для теплоизоляции кровли волокнистые утеплители относятся к классу негорючих материалов (НГ). А вот не уступающие им по теплоэффективности экструдированный пенополистирол и пенополиуретан являются пожароопасными: первый считается сильногорючим (Г4), второй — умеренно или слабогорючим (Г2—Г3)

Подрезка плит. При монтаже утеплителя в ендовах, хребтах и узлах примыканий неминуемо встает проблема подрезки плит. Делать это следует с припуском, чтобы изоляция укладывалась плотно и без щелей. Поскольку на таких сложных участках кровли очень трудно добиться идеальных стыков, специалисты рекомендуют создавать здесь дополнительный слой теплоизоляции, который перекрыл бы возможные мостики холода. Одно из решений — проложить со стороны помещения лист фольгированного вспененного полиэтилена.

Утепление скатов. Чтобы плиты, вставленные между стропильными ногами, прилегали к ним без зазоров, они должны быть шире проема на 10–20 мм. При установке плиты поджимают, а на месте они расправляются, вставая враспор. Но поскольку сами стропила могут иметь кривизну, щели все равно не исключены. Некоторые строители практикуют такой прием: разрезают плиту по диагонали и при монтаже немного сдвигают верхнюю часть вниз для лучшего уплотнения.

Все обнаруженные в теплоизоляционном контуре пазухи и зазоры необходимо заделать кусками того же утеплителя. Кроме того, имеет смысл укладывать не один слой изоляции, например, из 150-миллиметровых плит, а три — из плит толщиной 50 мм, располагая их со смещением стыков.

Утепление в зоне мауэрлата

Мауэрлат. Так называется рама из бруса, установленная по верху ограждающих стен и служащая опорой для стропил. Изоляция зоны мауэрлата является одной из ключевых мер по недопущению мостиков холода в конструкции крыши. Сложность в том, что теплый контур скатов должен без единого разрыва сомкнуться со слоем фасадного утепления (если таковой имеется) либо протянуться до края стены, если стеновой материал не предусматривает наружной теплоизоляции. А значит, требуется надежное утепление зазора под свесом с внешней стороны мауэрлата. Это легко сделать при монтаже плит с улицы, но чаще всего работы проводят изнутри здания после того, как по стропилам настелена гидроветрозащита или даже уже уложена кровля, — так утеплителю не грозит намокание под дождем и ему не нужно укрытие, а кровельщики не зависят ни от погодных условий, ни от длины светового дня. Только вот фрагменты плит в данном случае придется буквально проталкивать за мауэрлат под гидроветрозащитной мембраной, так что обеспечить отсутствие щелей в этой зоне будет очень трудно. Кроме того, существует опасность, наоборот, переборщить с количеством утеплителя и перекрыть вентзазор, тем самым нарушив движение воздуха в подкровельном пространстве.

Как вариант, можно снять контробрешетку, которая прижимает мембрану, свободно уложить утеплитель и закрепить бруски снова. Но лучше изначально скорректировать порядок действий. Сначала со стороны улицы уложить теплоизоляцию перед мауэрлатом и непосредственно над ним, затем настелить мембрану, а далее продолжать работу изнутри помещения.

Если из-за неровности поверхностей мауэрлат неплотно прилегает к основанию (верхней плоскости стены), то щели между ними лучше заделывать не строительной смесью, а монтажной пеной. Обладая теплопроводностью всего 0,033–0,04 Вт/м•°С, она не даст образоваться в этих местах мостикам холода

Узел соединения крыши с фронтоном. Верхняя часть фронтонной стены часто выполняется по бокам в виде лесенки, каждая «ступенька» которой — потенциальный не то чтобы мостик, а именно что мост холода, поэтому для ее выравнивания целесообразно использовать не обычный строительный раствор, а смесь с «теплой» перлитовой добавкой или же заполнять пустые места фрагментами утеплителя.

Гидроизоляционная мембрана с утеплителем

Традиционный способ защиты этой зоны от промерзания — 1) прокладка между крайней стропильной ногой и фронтоном слоя волокнистой теплоизоляции толщиной минимум 50 мм; 2) утепление верхних, наклонных плоскостей фронтонной стены теми же 50-миллиметровыми плитами с доведением их до плотного прилегания к «пирогу» кровли; 3) монтаж полосы изоляции по верхнему контуру фронтона со стороны улицы. Фактически таким образом создается П-образный теплоизоляционный контур, надежно защищающий стык крыши с фронтонной стеной и переносящий точку росы за пределы толщи утеплителя. К сведению: отечественный рынок предлагает диффузионные гидроветрозащитные мембраны со слоем утеплителя 30 мм из нетканого материала, которые могут служить для организации данного узла примыкания.

Стыки деревянных элементов. Мостики холода могут возникать в местах стыка деревянных элементов крыши, пребывающих на границе теплой и холодной зон, а также в зоне сращения двух балок, образующих составное стропило. Соединяемые детали могут изначально неплотно прилегать друг к другу или «разойтись» из-за подвижек стропильной системы в процессе осадки деревянного дома. Одно из решений — прокладывать стыки синтепоном или вспененным полиэтиленом еще при монтаже конструкции, однако существует мнение, что это ослабляет соединительный узел.

Конструкция мансардной крыши с перекрестным утеплением

Для уплотнения стыков в уже собранном каркасе крыши рекомендуют применять специализированные герметики или ПСУЛ. А вот монтажная пена для этих целей не слишком подходит, так как она неэластична и обладает низкой стойкостью к деформациям.

Тепло из дома может утекать сквозь щели, образующиеся в местах выхода через стены наружу таких элементов крыши, как коньковый брус и промежуточные прогоны, на которые ложатся стропила для козырька. Эти щели обязательно надо уплотнить, а «разрывы» в пароизоляционном и гидроветрозащитном контурах вокруг балок — герметизировать клеем или специальной клейкой лентой.

Мансардное окно. Одна из причин промерзания крыши в зоне мансардного окна — отсутствие теплоизоляции по периметру оконной коробки в силу нехватки места в межстропильном проеме для ее монтажа. Чтобы обеспечить необходимый для этого зазор в 20–30 мм, может понадобиться подгонка стропильной конструкции, например, с помощью установки продольных и поперечных перемычек. Зазор заполняют волокнистым утеплителем, соединяя его с «теплым» слоем кровельного «пирога», либо монтируют здесь готовый теплоизоляционный контур из вспененного полиэтилена. Как вариант, можно приобрести модель окна с уже интегрированным в раму изоляционным поясом.

Теплоизолировать коробку мансардного окна монтажной пеной нельзя. Под деформирующими нагрузками (ветровой, снеговой и пр.) она начнет крошиться, и «теплый» контур утратит свою целостность

Чаще всего причиной проблем не только в зоне мансардного окна, но и по всей крыше становится увлажняющий, а значит, лишающий утеплитель теплоизоляционных свойств конденсат. Его выпадение может являться следствием негерметизированных стыков и примыканий пароизоляционной и гидроветрозащитной пленок, а также нарушений при организации проветривания подкровельного пространства (не предусмотрены приточные или вытяжные отверстия в свесе и в районе конька, не соблюдена величина вентзазора и т. п.).

Мостики холода могут также стать результатом нарушения технологии при установке подоконного желоба, который должен отводить воду, стекающую по гидроветрозащитной мембране. Пленку подрезают, затем укладывают желоб и заводят внутрь него ее край, фиксируя кляммером, после чего верхний край оконного гидроизоляционного фартука заводят под желоб.

Дымоход. Не только дымовая труба, но и любые проходящие через конструкцию крыши элементы нарушают целостность слоев кровельного «пирога», а следовательно, места таких проходок должны быть тщательно утеплены (негорючей каменной ватой высокой плотности) и герметизированы с помощью специальных фартуков и пластичных самоклеящихся лент. Края изоляционных пленок в узлах примыкания обязательно проклеивают.

Выявить в конструкции крыши или кровельного «пирога» дефекты, приводящие к потерям тепла и протечкам в мансарде (и, что важно, обойтись при этом без частичного демонтажа кровли или отделки помещения) поможет проведение энергодиагностики здания с помощью тепловизионной съемки

Дополнительный слой утепления

Дополнительный контур утепления под стропилами

Даже при условии качественного выполнения всех работ по устройству кровли совершенно исключить вероятность появления в ней мостиков холода нельзя. Особенно это касается крыш со сложной геометрией — многощипцовых, вальмовых, с большим количеством узлов примыканий, ендов, люкарен и т. п. Помимо того, требуемая СНиПами для среднерусского региона толщина контура утепления, а именно — 200 мм, выдерживается далеко не всегда. Обычно несущую конструкцию крыши изготавливают из бруса 150 × 50 мм, что и определяет соответствующую толщину теплоизоляции, укладываемой между стропил. Да и сами стропила являются своего рода мостиками холода. А значит, будет целесообразным создание дополнительного «теплого» контура, который «нарастит» толщину утепления и изолирует стропила.

Устраивать такой контур можно как над стропильными ногами, так и под ними. Утеплитель укладывают между прибитыми к ним поперечными брусками. Если теплоизоляция находится поверх стропил, то ее застилают гидроветрозащитной мембраной, монтируют деревянную подоснову (контробрешетка плюс обрешетка или сплошной настил), а затем материал покрытия. Если утеплитель кладут снизу балок, его закрывают пароизоляцией и выполняют отделку.

Первый вариант обеспечивает лучшую теплозащиту, отсекая стропила от холодной зоны под кровлей, но усложняет деревянную конструкцию, служащую основанием для кровельного покрытия.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Мауэрлат для крыши: что это такое и как сделать

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

• обеспечение ровности крыши;
• предотвращение наклонов и перекосов;
• устранение парусности;
• равномерное распределение нагрузки;
• привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

• древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
• крепление отдельных элементов происходит за счет прямого замка;
• брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
2. Расстояние между кусочками соблюдается от 60 см.
3. Концы проволоки поднимаются вверх на 20-30 см.
4. Окончания проволочного материала прячут в растворе.
5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

• вмурованными шпильками;
• деревянными пробками;
• проволокой;
• анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
3. Длина концов должна быть такой, чтобы свободно обвязать брус.
4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

• в брусе просверливают отверстия;
• мауэрлат накладывают на шпильки или анкера;
• выполняют изоляцию;
• закрепляют болты шайбами и гайками;
• подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

• Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
• В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
• Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Как утеплить мауэрлат

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

обеспечение ровности крыши;

предотвращение наклонов и перекосов;

устранение парусности;

равномерное распределение нагрузки;

привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;

крепление отдельных элементов происходит за счет прямого замка;

брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
2. Расстояние между кусочками соблюдается от 60 см.
3. Концы проволоки поднимаются вверх на 20-30 см.
4. Окончания проволочного материала прячут в растворе.
5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

вмурованными шпильками;

деревянными пробками;

проволокой;

анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
3. Длина концов должна быть такой, чтобы свободно обвязать брус.
4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

в брусе просверливают отверстия;

мауэрлат накладывают на шпильки или анкера;

выполняют изоляцию;

закрепляют болты шайбами и гайками;

подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.

В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.

Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Особенности утепления мансардного этажа минеральной ватой

Статистика говорит о том, что более 50% жилых подкровельных помещений в РФ утепляется минеральной ватой. Говорит ли популярность материала о его неоспоримых преимуществах? В данном обзоре рассмотрено утепление мансарды изнутри минватой своими руками и проведен анализ способа с функциональной и технологической точек зрения.

Вата вате рознь: выбор утеплителя

Плиты, маты и рулонные материалы из базальтовых волокон, использующиеся для утепления мансарды изнутри, привлекают застройщиков и строителей тремя важными свойствами:

Минеральная вата — эффективный и популярный в России утеплитель

• Пожаробезопасность. Все марки минваты относятся к категории НГ.
• Паропроницаемость.

Рулонная минеральная вата для утепления мансарды

Описанные характеристики в гораздо большей степени, чем стоимость, влияют на выбор этого вида изоляции для утепления мансарды. Однако, различные марки базальтовой теплоизоляции существенно отличаются друг от друга по ряду других параметров. Утепление мансарды изнутри помещения своими руками требует определенного опыта работы с минватой и накладывает на свойства материала дополнительные ограничения: это становится понятным из видео, размещенного в разделе «Алгоритм самостоятельного монтажа».

Среди этих дополнительных качеств выделяются:

1. Формат материала. Для укладки между стропильных балок ширина теплоизоляции должна быть 600 — 610 мм.
2. Плотность. При работе в одиночку чем меньше весит плита или ее отрезок, тем лучше.
3. Упругость и достаточно высокая жесткость. Это качество значительно упрощает утепление мансарды минватой.
4. Наличие больших толщин — 100, 150, 200 мм.

Распространено заблуждение, что высокая плотность базальтовой изоляции свидетельствует о ее повышенной энергоэффективности, а низкая — о малой жесткости и неспособности держать форму. Однако, прямой зависимости теплопроводности и жесткости от плотности не существует. Определяющее значение имеют длина, толщина волокон, а также тип их ориентации.

Минвата в виде плит удобна для утепления мансарды в одиночку

Мы сравнили реальные параметры марок минеральной ваты, рекомендуемых ведущими производителями для утепления кровли. Всем четырем заявленным требованиям удовлетворяют только три наименования: Rockmin и Rockmin plus (бренд Rockwool), а также плиты Роклайт Технониколь. Плиты этих марок (формата 1000×600 мм и 1200×600 мм) при толщине 100 мм весят соответственно 1,6 кг; 2,1 кг и 2,9 кг. При этом, они упруги и хорошо держат форму.

Существует множество видов минераловатных утеплителей, которые превосходят рекомендуемые нами по тепловому сопротивлению или жесткости. Но все они имеют неподходящий формат, либо очень тяжелы или недостаточно упруги, и поэтому неудобны для работы в одиночку.

Состав кровельного пирога

Утепление жилой мансарды минеральной ватой требует обязательной компенсации слабых сторон этого материала: способности абсорбировать влагу, поступающую из помещения, а также высокую продуваемость и низкую стойкость в отношении атмосферных осадков. Поэтому в состав кровельного пирога при условии использования волокнистых утеплителей вводятся две, а иногда три мембраны. В направлении из помещения наружу слои располагаются в следующем порядке:

Схема утепления мансарды минватой

1. Финишная облицовка потолка. Самым теплым материалом для этого слоя является гипсокартон и слой шпаклевки (учитывается отдельно при тепловом расчете).
2. Воздушный зазор, образованный обрешеткой для крепления финишной облицовки. Равен толщине реек (или оцинкованных профилей) обрешетки. Для работы теплоизолирующей системы этот зазор не обязателен.
3. Пароизолирующая пленка. Защищает утеплитель от попадания пара, поднимающегося из помещения.
4. Основной утеплитель (2 — 3 слоя минеральной ваты).
5. Высокодиффузионная мембрана (гидроизоляция). Ее особенность заключается в одностороннем пропускании воды. Идущая снизу влага (испаряемая минеральной ватой) должна свободно проникать сквозь мембрану, а попадающая сверху вода (атмосферные осадки и конденсат) — стекать под кровельным настилом вниз, на улицу. Пленки такого типа сочетают функции гидробарьера и ветрозащиты. В отечественной практике хорошо себя зарекомендовали трехслойные мембраны изоспан. Лучше для мансарды использовать Изоспан AQ proff, отличающейся высокой прочностью и хорошим показателем пропускания пара (1000 г/м2 в сутки). Зазор между изоспаном и минватой не нужен.
6. Вентиляционный зазор между мембраной и кровельным настилом. Образуется планками обрешетки, расположенными перпендикулярно стропилам в плане. Толщина обрешетки обычно составляет 4 — 6 см.
7. Кровельный настил.

Достаточная толщина изоляции

Для определения необходимой толщины минеральной ваты следует выбрать один из независимых сетевых теплотехнических калькуляторов (не принадлежащих какому-либо производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значимым утепляющим слоем.

Толщина утеплителя для мансарды должна точно просчитана

После этого расчет покажет итоговую температуру внутри помещения. Методом последовательных приближений можно найти значение всех параметров термоизоляции, обеспечивающих необходимый уровень комфорта в мансарде.

В большинстве регионов европейской части РФ требуемая толщина минеральной ваты при внутреннем утеплении мансарды составляет 280 — 300 мм.

Таблица: сравнительная характеристика различных утеплителей и требуемой толщины в зависимости от теплопроводности

Технология самостоятельного монтажа минваты

Вначале необходимо убедиться, что наружные элементы кровельного пирога (или, хотя бы, гидроизоляционный слой) уже смонтированы. Это необходимо, чтобы обезопасить минеральную вату от попадания в нее атмосферной влаги до установки наружной мембраны.

Минеральную вату плотно укладываем между балками перекрытия или стойками

Далее проверяется ширина проемов между стропильными балками. Если размер колеблется между 550 мм и 600 мм, то резать утеплитель не придется (можно использовать фабричную ширину плит 600 — 610 мм). Если расстояние между стропилами окажется больше 600 мм, необходимо будет вырезать из минераловатных плит фрагменты необходимой ширины из расчета монтажного сжатия 20 — 30 мм. Например, если стропильная ниша имеет ширину 720 мм, то из плит 1200×600 мм вырезаются участки 700×600 мм. Остатки 500×600 накапливаются для использования в утеплении различных контуров (для стен мансарды, вокруг оконных проемов, для прокладки сверху ригелей )

Второй способ заключается в диагональной резке прямоугольных плит и относительном смещении половинок по этой диагонали. При смещении общая ширина увеличивается, обеспечивая упор торцов ваты в вертикальные грани стропил. Однако, в этом случае для плотной стыковки придется следующие плиты криволинейно резать и с внешней стороны.

Установка минеральной ваты и дальнейшие операции проводятся в одиночку с использованием следующих приемов:

Закрепление минеральной ваты капроновой нитью

1. Если в проемах между стропилами нет существенных перепадов по ширине, можно устанавливать минераловатные плиты без подготовительных работ. Поджим материала на 20 — 30 мм позволяет выкладывать изнутри помещения в скат крыши все элементы утеплителя. В противном случае для поддержки ваты используется временная (съемная) обрешетка из планок, досок, либо капроновой нити (несъемной), протянутой по нижним граням стропил зигзагом с помощью степлера. Слои минеральной ваты выкладываются в шахматном порядке для перекрывания стыков.
2. Снизу к торцам стропил степлером крепится пароизоляционная пленка. Стыковать ее необходимо внахлест, проклеивая стыки специальным скотчем.
3. Монтируется обрешетка для установки финишной потолочной облицовки.

Пошаговая фотоинструкция процесса монтажа теплоизоляции

Видео: как утеплить крышу мансардного этажа минеральной ватой (Isover Профи 100 мм и Ursa Pure One 50мм)

Общая толщина утеплителя составила 250 мм. Фиксация утеплителя осуществляется с помощью бруса 50×40мм. Для устранения провисания минваты, дополнительно автор видеоролика использует шпагат, который крепится степлекром к бруску.

Утепление мауэрлата и стен

Утепление стен мансарды должно составлять замкнутый контур с утеплением скатов кровли. Тепловой расчет для стен проводится отдельно. В большинстве случаев он показывает необходимую толщину изоляции в 1,5 раза меньшую, чем для кровли.

Утепление мауэрлата мансарды

Мауэрлат — это бревно или брус, служащие для передачи и усреднения давления от стропильных балок на верхний торец стены. Утепление мауэрлата рекомендуется осуществлять до установки гидробарьера. Мауэрлат изолируется сверху и со стороны улицы. Затем устанавливается мембрана.

Видео в помощь: почему образуется влага на кровле мансарды, утеплённой минватой

Заключение

Кроме высоких функциональных свойств минеральной ваты, использующейся в жилых подкровельных помещениях, потребителей привлекает возможность существенной экономии. Главным источником таковой является не цена материала, а самостоятельное выполнение работ. Однако, для монтажа, ведущегося в одиночку, к волокнистому изоляционному материалу предъявляется ряд дополнительных требований. Только их учет при выборе марки ваты гарантирует вам спокойную, размеренную работу.

почему они появляются и как этого не допустить?

Представьте себе, обзавестись одним из титулов сказочного короля Мелиота — «повелитель Нижних Мхов и Трех Мостов» — может любой домовладелец. Например, «нижние мхи» будут ему обеспечены, если развести сырость в подвале. Что же касается «мостов», то в одной только крыше, утепленной с нарушениями, их можно насчитать куда больше трех. Правда, называются они не мостами, а мостиками холода. Но в запущенных случаях могут превратиться и в мосты…

Сегодня мы поговорим о том, как избежать возникновения мостиков холода в конструкции мансардной крыши. Ведь в конечном итоге они оборачиваются потерей тепла из здания и, как следствие, повышением расходов на его отопление; выпадением конденсата в промерзающих участках кровли, а значит — намоканием и порчей слоя утеплителя, гниением деревянных элементов крыши, разрушением отделки в помещении мансарды.

Как правило, стандартный кровельный «пирог» выглядит так. Теплоизоляционные плиты или маты из волокнистых материалов укладывают враспор между стропильных ног. Изнутри дома все это выстилают пленкой пароизоляции, а снаружи — гидроветрозащитной паропроницаемой мембраной, поверх которой устраивают вентзазор с приточными отверстиями на карнизном свесе и вытяжными — у конька. Данные меры призваны предохранить утеплитель от намокания под воздействием водяных паров, стремящихся под крышу из помещений, а также атмосферной влаги, могущей проникнуть в стыки между элементами кровельного покрытия.

Если все слои «пирога» на своем месте, то тогда из-за чего же появляются мостики холода?

Материал утеплителя. При покупке плит или матов из каменного или стекловолокна важно выбрать качественный продукт авторитетной марки, который соответствует требуемым физико-механическим характеристикам и со временем не даст усадки.

Применяемые для теплоизоляции кровли волокнистые утеплители относятся к классу негорючих материалов (НГ). А вот не уступающие им по теплоэффективности экструдированный пенополистирол и пенополиуретан являются пожароопасными: первый считается сильногорючим (Г4), второй — умеренно или слабогорючим (Г2—Г3)

Подрезка плит. При монтаже утеплителя в ендовах, хребтах и узлах примыканий неминуемо встает проблема подрезки плит. Делать это следует с припуском, чтобы изоляция укладывалась плотно и без щелей. Поскольку на таких сложных участках кровли очень трудно добиться идеальных стыков, специалисты рекомендуют создавать здесь дополнительный слой теплоизоляции, который перекрыл бы возможные мостики холода. Одно из решений — проложить со стороны помещения лист фольгированного вспененного полиэтилена.

Утепление скатов. Чтобы плиты, вставленные между стропильными ногами, прилегали к ним без зазоров, они должны быть шире проема на 10–20 мм. При установке плиты поджимают, а на месте они расправляются, вставая враспор. Но поскольку сами стропила могут иметь кривизну, щели все равно не исключены. Некоторые строители практикуют такой прием: разрезают плиту по диагонали и при монтаже немного сдвигают верхнюю часть вниз для лучшего уплотнения.

Все обнаруженные в теплоизоляционном контуре пазухи и зазоры необходимо заделать кусками того же утеплителя. Кроме того, имеет смысл укладывать не один слой изоляции, например, из 150-миллиметровых плит, а три — из плит толщиной 50 мм, располагая их со смещением стыков.

Утепление в зоне мауэрлата

Мауэрлат. Так называется рама из бруса, установленная по верху ограждающих стен и служащая опорой для стропил. Изоляция зоны мауэрлата является одной из ключевых мер по недопущению мостиков холода в конструкции крыши. Сложность в том, что теплый контур скатов должен без единого разрыва сомкнуться со слоем фасадного утепления (если таковой имеется) либо протянуться до края стены, если стеновой материал не предусматривает наружной теплоизоляции. А значит, требуется надежное утепление зазора под свесом с внешней стороны мауэрлата. Это легко сделать при монтаже плит с улицы, но чаще всего работы проводят изнутри здания после того, как по стропилам настелена гидроветрозащита или даже уже уложена кровля, — так утеплителю не грозит намокание под дождем и ему не нужно укрытие, а кровельщики не зависят ни от погодных условий, ни от длины светового дня. Только вот фрагменты плит в данном случае придется буквально проталкивать за мауэрлат под гидроветрозащитной мембраной, так что обеспечить отсутствие щелей в этой зоне будет очень трудно. Кроме того, существует опасность, наоборот, переборщить с количеством утеплителя и перекрыть вентзазор, тем самым нарушив движение воздуха в подкровельном пространстве.

Как вариант, можно снять контробрешетку, которая прижимает мембрану, свободно уложить утеплитель и закрепить бруски снова. Но лучше изначально скорректировать порядок действий. Сначала со стороны улицы уложить теплоизоляцию перед мауэрлатом и непосредственно над ним, затем настелить мембрану, а далее продолжать работу изнутри помещения.

Если из-за неровности поверхностей мауэрлат неплотно прилегает к основанию (верхней плоскости стены), то щели между ними лучше заделывать не строительной смесью, а монтажной пеной. Обладая теплопроводностью всего 0,033–0,04 Вт/м•°С, она не даст образоваться в этих местах мостикам холода

Узел соединения крыши с фронтоном. Верхняя часть фронтонной стены часто выполняется по бокам в виде лесенки, каждая «ступенька» которой — потенциальный не то чтобы мостик, а именно что мост холода, поэтому для ее выравнивания целесообразно использовать не обычный строительный раствор, а смесь с «теплой» перлитовой добавкой или же заполнять пустые места фрагментами утеплителя.

Гидроизоляционная мембрана с утеплителем

Традиционный способ защиты этой зоны от промерзания — 1) прокладка между крайней стропильной ногой и фронтоном слоя волокнистой теплоизоляции толщиной минимум 50 мм; 2) утепление верхних, наклонных плоскостей фронтонной стены теми же 50-миллиметровыми плитами с доведением их до плотного прилегания к «пирогу» кровли; 3) монтаж полосы изоляции по верхнему контуру фронтона со стороны улицы. Фактически таким образом создается П-образный теплоизоляционный контур, надежно защищающий стык крыши с фронтонной стеной и переносящий точку росы за пределы толщи утеплителя. К сведению: отечественный рынок предлагает диффузионные гидроветрозащитные мембраны со слоем утеплителя 30 мм из нетканого материала, которые могут служить для организации данного узла примыкания.

Стыки деревянных элементов. Мостики холода могут возникать в местах стыка деревянных элементов крыши, пребывающих на границе теплой и холодной зон, а также в зоне сращения двух балок, образующих составное стропило. Соединяемые детали могут изначально неплотно прилегать друг к другу или «разойтись» из-за подвижек стропильной системы в процессе осадки деревянного дома. Одно из решений — прокладывать стыки синтепоном или вспененным полиэтиленом еще при монтаже конструкции, однако существует мнение, что это ослабляет соединительный узел.

Конструкция мансардной крыши с перекрестным утеплением

Для уплотнения стыков в уже собранном каркасе крыши рекомендуют применять специализированные герметики или ПСУЛ. А вот монтажная пена для этих целей не слишком подходит, так как она неэластична и обладает низкой стойкостью к деформациям.

Тепло из дома может утекать сквозь щели, образующиеся в местах выхода через стены наружу таких элементов крыши, как коньковый брус и промежуточные прогоны, на которые ложатся стропила для козырька. Эти щели обязательно надо уплотнить, а «разрывы» в пароизоляционном и гидроветрозащитном контурах вокруг балок — герметизировать клеем или специальной клейкой лентой.

Мансардное окно. Одна из причин промерзания крыши в зоне мансардного окна — отсутствие теплоизоляции по периметру оконной коробки в силу нехватки места в межстропильном проеме для ее монтажа. Чтобы обеспечить необходимый для этого зазор в 20–30 мм, может понадобиться подгонка стропильной конструкции, например, с помощью установки продольных и поперечных перемычек. Зазор заполняют волокнистым утеплителем, соединяя его с «теплым» слоем кровельного «пирога», либо монтируют здесь готовый теплоизоляционный контур из вспененного полиэтилена. Как вариант, можно приобрести модель окна с уже интегрированным в раму изоляционным поясом.

Теплоизолировать коробку мансардного окна монтажной пеной нельзя. Под деформирующими нагрузками (ветровой, снеговой и пр.) она начнет крошиться, и «теплый» контур утратит свою целостность

Чаще всего причиной проблем не только в зоне мансардного окна, но и по всей крыше становится увлажняющий, а значит, лишающий утеплитель теплоизоляционных свойств конденсат. Его выпадение может являться следствием негерметизированных стыков и примыканий пароизоляционной и гидроветрозащитной пленок, а также нарушений при организации проветривания подкровельного пространства (не предусмотрены приточные или вытяжные отверстия в свесе и в районе конька, не соблюдена величина вентзазора и т. п.).

Мостики холода могут также стать результатом нарушения технологии при установке подоконного желоба, который должен отводить воду, стекающую по гидроветрозащитной мембране. Пленку подрезают, затем укладывают желоб и заводят внутрь него ее край, фиксируя кляммером, после чего верхний край оконного гидроизоляционного фартука заводят под желоб.

Дымоход. Не только дымовая труба, но и любые проходящие через конструкцию крыши элементы нарушают целостность слоев кровельного «пирога», а следовательно, места таких проходок должны быть тщательно утеплены (негорючей каменной ватой высокой плотности) и герметизированы с помощью специальных фартуков и пластичных самоклеящихся лент. Края изоляционных пленок в узлах примыкания обязательно проклеивают.

Выявить в конструкции крыши или кровельного «пирога» дефекты, приводящие к потерям тепла и протечкам в мансарде (и, что важно, обойтись при этом без частичного демонтажа кровли или отделки помещения) поможет проведение энергодиагностики здания с помощью тепловизионной съемки

Дополнительный слой утепления

Дополнительный контур утепления под стропилами

Даже при условии качественного выполнения всех работ по устройству кровли совершенно исключить вероятность появления в ней мостиков холода нельзя. Особенно это касается крыш со сложной геометрией — многощипцовых, вальмовых, с большим количеством узлов примыканий, ендов, люкарен и т. п. Помимо того, требуемая СНиПами для среднерусского региона толщина контура утепления, а именно — 200 мм, выдерживается далеко не всегда. Обычно несущую конструкцию крыши изготавливают из бруса 150 × 50 мм, что и определяет соответствующую толщину теплоизоляции, укладываемой между стропил. Да и сами стропила являются своего рода мостиками холода. А значит, будет целесообразным создание дополнительного «теплого» контура, который «нарастит» толщину утепления и изолирует стропила.

Устраивать такой контур можно как над стропильными ногами, так и под ними. Утеплитель укладывают между прибитыми к ним поперечными брусками. Если теплоизоляция находится поверх стропил, то ее застилают гидроветрозащитной мембраной, монтируют деревянную подоснову (контробрешетка плюс обрешетка или сплошной настил), а затем материал покрытия. Если утеплитель кладут снизу балок, его закрывают пароизоляцией и выполняют отделку.

Первый вариант обеспечивает лучшую теплозащиту, отсекая стропила от холодной зоны под кровлей, но усложняет деревянную конструкцию, служащую основанием для кровельного покрытия.

Утепление крыши снаружи и внутри дома

Даже если на вашем чердаке ничего нет, то специалисты все равно рекомендуют дополнительно утеплять крышу. Это то место, на которое приходится большая доля теплопотерь от дома.

Процесс утепления

Основная причина, почему специалисты рекомендуют утеплять крышу, а также устанавливать качественную гидроизоляцию – это создания эффективной вентиляции воздуха, а также удерживать тепло в доме. Также с помощью простых действий владелец дома сможет увеличить площадь помещения за счет мансарды, которая получилась в результате. Можно поработать над ней дополнительно и добавить красоты и уюта в такое маленькое помещение.

Если же крыша расположена над нежилой комнатой и в ее составе есть кровля, обрешетка и стропила, то можно обойтись и без дополнительного утепления. Помещение для чердака обычно стабильно вентилируется, а показатели влажности и температуры соответствуют тем, которые есть на снаружи. Здесь будет достаточно позаботься об утепление самого чердака.

Что нужно для утепления чердака?

Другое дело, если на чердаке установлена подкровельная теплоизоляция: в этом случае температуры и уровень влажности воздуха будут сильно отличаться от тех, которые на данный момент есть снаружи. Дело в том, что влага поднимается в верхние слои вместе с теплым воздухом, а там соприкасается с холодными потоками и поверхностью кровли. В результате образуется конденсат. В некоторых случаях влага может оказаться в самих деталях крыши:

• Если паропроницаемый слой сразу был уложен неаккуратно;
• Установлено маленькое количество полос для пароизоляции;
• Полосы неплотно прилегают к трубам и стенам;
• В материале есть незначительные и большие разрывы и др.

Именно поэтому первое, чем стоит заняться, если вы хотите утеплить свой дом – это установка надежной системы пароизоляции, которая располагается с внутренней стороны. Также снаружи устанавливается дополнительная гидроизоляция, которая защищает утеплитель: создается такой слой из стропил или специального настила.

Данный вид защиты оценивается как более надежный по сравнению с другими технологиями. Однако даже этого часто бывает недостаточно. Обязательно позаботьтесь о системе отвода воды, которая случайно попадает в утеплитель. Такая система обеспечивается за счет вентиляции воздуха, которая проходит между двумя полостями. Одна из них размещается между гидроизоляцией и самой кровлей, а другая часть – между подкровельной частью и гидроизоляцией. Чтобы воздух мог циркулировать между всеми этими элементами, а также выходил из каждой полости, необходимо создать в свесе и верхней составляющей продухи. Чтобы воздух свободно и спокойно перемещался, нужно дополнительно уложить параллельно стропилам рейки контробрешетки. Величина воздушной полости будет полностью зависеть от толщины этих реек. В это отверстие воздух будет проходить через соответствующие отверстия, которые размещаются в боковых частях крыши.

Как избавиться от лишней влажности

После того как вы установите теплоизоляцию, внутри помещения может увеличиться уровень влажности. Такой эффект не лучшим образом влияет на микроклимат. Специалисты выделяют несколько основных причин, почему так может происходить:

• Появляются трещины или зазоры в утепленных частях крыши. Даже самые небольших дефекты приводят к нарушению целостности слоя. Именно поэтому перед тем, как начинать работы по утеплению, проверьте все части материала и при необходимости устраните недостатки.
• Отсутствует пароизоляция либо на ней есть повреждения. В такой ситуации влажность не сможет выйти за пределы комнаты – она будет постепенно скапливаться в утеплителе. По этой причине мастера рекомендуют обязательно использовать паробарьерную пленку, у которой нужно дополнительно проклеить все стыковые части специальной лентой.
• Нарушение системы вентиляции воздуха в помещении. Такое может случиться, если совсем недавно проводился ремонт и в его ходе были перенесены вентиляционные отверстия либо блокированы. Также это происходит, если перекрывается шахта или монтируются металлопластиковые окна. Каждый случай приводит к одному результату – циркуляция воздуха уменьшается, поскольку вся структура слишком герметична. Если вы столкнулись с такой ситуацией, то периодически нужно будет проветривать комнату или установить дополнительную вытяжку для вентиляции.

Как утеплить скатную кровлю?

Если в вашем доме крыша основана на стропильной системе, то существует несколько способов, чтобы быстро и эффективно ее можно было утеплить:

• За счет установки утеплителя между стропилами;
• Установив ее непосредственно на стропила;
• Уложить ее под стропила;
• Использовать комбинированный способ.

Обычно владельцы таких домов предпочитают максимально простой способ из всех представленных – это укладка теплоизоляции между стропилами.

Способ установки теплоизоляции между стропилами

Если же вы выбираете такой метод изоляции, то она должна быть сплошной: не допускают оставлять просветы и зазоры. Такое же правило действует и для мест примыкания к трубам, окнам и стенам, которые соприкасаются с плоскостью крыш. Дело в том, что везде, где материал теплоизоляции будет прерываться, появляется мостик холода. Если же какой-то участок будет недостаточно утеплен, то перепады температур приведут к образованию конденсата. Такое скопление влаги разрушает конструкцию крыши и здания. Чердак и мансарда – это место, которое приносит постоянные теплопотери, поскольку стены и плоскости напрямую соприкасаются улицей. Чтобы тепло из дома не выходило из скатов и фронтонов, рекомендуется установить теплоизоляцию по всему контуру крыши.

Если оставить без изоляции коленчатую сетку, которая соприкасается с крышей, то это может привести к большому количеству проблем. Также при установке теплоизоляции не обшиваются мауэрлаты. Мауэрлат – это брус, который стоит в основе стропил кровли. Его используют для равномерного распределения нагрузки на стены от веса кровли. За счет этого устройства крыша выдерживает вес снега, который на ней скапливается, а также увеличивается срок ее эксплуатации. Если специалисты устанавливают теплое покрытие на скатах кровли, то она обычно доходит только до границы мауэрлата. В результате образуется зазор из холода, который способствует уходу тепла из комнаты. Чтобы вы не столкнулись с данной проблемой, необходимо протянуть утеплительный материал мансарды на мауэрлат до места утеплителя снаружи.

Как правильно выбрать теплоизоляционный материал?

Чаще всего мастера при установке теплоизоляции используют минерально-волокнистые маты, пенополиуретановые плитки, которые обладают показателями теплопроводности 0,35 – 0,40 Вт/м × К.

Когда вы решаете, какой утеплитель установить, обязательно проверьте, чтобы он не проседал под собственной массой. Если же такое случится, то вновь образуется место, откуда будет выходить все тепло. С такими ситуациями сталкиваются владельцы домов, которые используют в качестве утеплителя стекловолокнистые материалы с небольшим уровнем плотности.

С пенополистиролом не все так просто, как с другими материалами – он отчасти подходит для установки теплоизоляции скатных крыш. Однако если вы решили выбрать этот материал, то не забудьте и дополнительных противопожарных мерах безопасности: обязательно нужно обработать конструкцию антипиреновой пропиткой, а также монтировать огнезащитные слои. Самый эффективный материал – это гидрофобизированные плиты, в основе которых лежат базальтовые горные породы, а дополнительно они кашированы фольгой или стеклохолстом. Они в основном применяются для утепления легких кровельных конструкций. При покупке обязательно проверьте, чтобы к материалам прилагались гигиенические сертификаты.

Как установить теплоизоляцию самому

Для того чтобы утеплить крышу, необходимо сначала установить гидроизоляционный материал. Для этого пленку раскатывают горизонтально к коньку от карниза с нахлестом. Нахлест необходимо будет отметить с помощью специальной полосы – его габариты полностью зависят от уклона крыши. Если, например, уклон менее 21%, то нахлест обязательно должен превышать 20 см, а если значение уклона в интервале от 22 до 30%, то он уменьшается до 15 см и т.д. Прикрепляют гидроизоляцию с помощью строительного степлера. Иногда для этих целей могут подойти и оцинкованные гвозди. Нахлест дополнительно нужно обклеить специальной лентой.

Как установить гидроизоляцию на скатной крыше?

Раскатать пленку нужно таким образом, что нахлест ложился на деревянные элементы в конструкции (лучше если это будут дистанционные бруски, стропила или контробрешетки). Если вы заранее пропитали обрешетку с помощью антисептического средства, то перед монтажом обязательно проверьте, чтобы пропитка успела высохнуть.

Гидроизоляция у свеса и карниза обязательно должна уходить за линию стены на 2 и более см – по торцам крыши она также должна уходить за торцевые доски. Далее пленку выводят по стропилу, а клейкая лента должна ее плотно закрепить. Если вы устанавливаете перфорированную пленку, то следите, чтобы она обязательно смотрела наружу – если не соблюдать это правило, то через нее будет в большом количестве проходить влага, а пар не сможет циркулировать между слоями. Чтобы определить наружную сторону, ориентируйтесь по надписям, которые обычно печатают на материале.

Укладывайте пленку так, чтобы между стропилами оставался провес в 20 мм. Такой зазор нужен, чтобы не допустить слишком сильное натяжение материала, которое может привести к его разрыву (такое происходит, если она начнет от холода постепенно сжиматься). Также рекомендуется оставлять расстояние между стропилами менее 1,2 м.

Далее необходимо приступить к укладке самого утеплителя. Там, где образуется стык между утеплителем и скатом, нужно постараться установить теплоизоляцию так, чтобы она плотно прилегала к скату. Специалисты рекомендуют дополнительно использовать армирующую сетку, а также защитить покрытие от дождя и влаги. Если вы имеете дело со скатной крышей, то они устанавливаются под карнизом, который и защищает от попадания осадков. Для плоской крыши лучше в качестве защиты использовать жестяные фартуки и полиуретановую ленту.

Установка пароизоляции в крыше

Когда вы закончили с предыдущими шагами, то необходимо заняться монтажом антиконденсатной пленки. Ее раскладывают в стропилах и растилают к коньку крыши. Также усаживают с нахлестом (впитывающая поверхность должна находиться внизу), а затем прикрепляют ее с помощью степлера (можно также использовать оцинкованные гвозди). Обязательно натягивайте пленку при монтаже – провисания не допускаются. Для повышения надежности теплоизоляции усильте место проклейки с помощью прижимной планки. Этот этап нельзя пропускать, если угол наклона кровли менее 30 градусов. Проследите, чтобы нижняя часть пленки не соединялась с утеплителем – иначе не будет места для циркуляции воздуха. Чтобы в системе было естественное проветривание, рекомендуется оставлять зазор между пленкой и утеплителем в районе 40-60 мм.

Если вы используете фольгированный материал, то его укладывают блестящей частью внутрь помещения. Для стыков рекомендуются использовать фольгированный скотч.

Обязательно посмотрите на те места, где пленка крепится к печным трубам и внутренним стенам. Здесь главную роль играют параметры поверхности, с которой ее необходимо будет соединить – все стыки должны быть максимально герметичными. Если необходимо работать с шероховатым материалом, то пароизоляционную пленку крепят с помощью акрилового или синтетического клея. Скотч не подойдет для соединения с подобной поверхностью – также не рекомендуют использовать уплотнительные полиуретановые ленты. В этом случае не удастся добиться герметичности соединения. Если же для установки кровли применялись металлические основания, то пароизоляцию можно соединить с ними с помощью двусторонней ленты и клея.

Если устанавливать паронипроницаемые пленки в жилых комнатах, то уровень влажности значительно возрастет. В результате микроклимат будет нарушен – в этом случае придется постоянно проветривать комнату.

Как только монтаж пленки закончен, то вдоль стропил устанавливают бруски контробрешетки. Их сечение должно составлять 40 × 25 мм, а через шаг в 100 – 150 мм они крепятся с помощью оцинкованных гвоздей.

Если в процессе монтажа применяется диффузионная мембрана, у которой показатель паропроницаемости остается на высоком уровне, то ее без дополнительных зазоров укладывают на теплоизоляцию. Обязательно следите, чтобы величина нахлеста была в районе 20 мм. В этой системе остается только верхний вентиляционный зазор: он располагается между обрешеткой и мембраной (величина его не превышает 40 мм). При монтаже мембраны обязательно нужно руководствоваться инструкцией от компании-производителя. Окрашенную сторону укладывают к утеплителю. Принцип ее крепления аналогичен способу, который используется при монтаже пленки: подойдет строительный степлер или гвозди. Двусторонняя клеящая лента подойдет для оклейки стыков мембран, чтобы туда не проникала лишняя влага.

При монтаже обязательно учитывайте следующее правило: ширина воздушной прослойки, которую устанавливают между гидроизоляцией и утеплителем на всей площади, не должна быть меньше 2 см.

Также следите за расположением гидроизоляционного материала: он не должен сильно провисать: в противном случае циркуляция воздуха будет нарушена. Именно по этой причине некоторые мастера предпочитают укладывать ее по деревянному настилу полностью. Также нужно позаботиться о том, чтобы воздух спокойно выходил из полостей, которые остаются по внешней стороне слоя гидроизоляции: для этого достаточно будет установить специальную черепицу, способствующую вентиляции, либо оставить зазоры при устройстве конька.

Установка утепления во внутренней части дома

Если слой теплоизоляции размещают в нижней части от стропил, то подкровельную гидроизоляцию монтируют в верхней части по стропилам. Здесь не нужна сплошная деревянная обшивка, потому что в любом случае придется встретиться с большой величиной зазора (он часто располагается по всей величине стропил). Однако при использовании подобной методики снижается и общий объем мансарды.

Какой утеплитель рекомендуют использовать мастера?

Здесь подойдут те же материалы, которые рекомендуются при установке теплоизоляции между стропилами. В качестве таких оснований подойдут стекловата, пенополистирольные и пенополиуретановые плиты и т.д. Лучше если толщина такого слоя будет превышать 100 мм, но не будет больше толщины стропил.

Этапы по утеплению крыши

1. На подготовительном этапе работы требуется установить гидроизоляцию. Выше уже рассматривались способы ее монтажа: лучше укладывать ее по стропилам. В качестве крепежа используют скобы от степлера или оцинкованные гвозди. Если на чердаке достаточно низкая температура или в комнате отсутствует отопление, то пароизоляцию устанавливать не нужно.
2. Далее нужно укладывать теплоизоляцию. Этот материал уже устанавливается ниже стропил. В качестве крепления также можно воспользоваться строительным степлером. Сверху этого слоя укладывают пароизолирующую пленку.
3. Устанавливают внутреннюю облицовку. Здесь можно использовать гипсокартон, вагонку или фанеру. Прикрепить к конструкции его можно с помощью оцинкованных гвоздей или саморезов. Обязательно смотрите, чтобы шляпки гвоздей и саморезов полностью входили в облицовочный материал. Перед тем, как приступить к финальной отделке помещения, обязательно нужно зашпаклевать оставшиеся углубления. После этого можно уже и приклеить обои к данным материалам.

Верхнее утепление крыши

Если вы установите теплоизоляционный материал над стропилами, то большая часть элементов будет закрыта от влияния температуры, перепадов, влажности и осадков. Для этого необходимо материал для утепления монтировать на сплошную обшивку из дерева. Эта методика позволяет использовать открытые стропила, если вы хотите дополнительно оформить интерьер мансарды.

Однако здесь может возникнуть проблема: не все знают, где можно приобрести качественный гидроизоляционный материал. В специализированных магазинах сейчас можно даже найти модели, где уже установлена гидрозащита. В этом случае необходим только один слой для вентиляции воздушных потоков – он располагается между кровлей и теплоизоляцией. Контробрешетка создает воздушную полость: при этом рейки обязательно должны быть уложены параллельно. Чтобы такая теплоизоляция была высокого качества, необходимо будет установить паронепроницаемый слой внутри крыши.

Главный плюс этого алгоритма утепления крыши – низкий риск того, что в процессе установки появятся мостики холода, через которые будет уходить все тепло. Также в помещении устанавливается постоянная температура воздуха и уровень влажности всех элементов. Такая ситуация говорит о том, что все элементы не будут деформироваться в процессе эксплуатации. Такая методика считается самой эффективной, если сравнить с другими методами установки звукоизоляции. Также внутри мансардного этажа ее можно применять максимально.

Есть и ряд минусов, которые появляются при использовании такой методики. Если у вас сложная кровля, то такие работы займут большое количество времени и сил. К подкровельным пленкам предъявляются высокие требования, а при неблагоприятной погоде такие работы и вовсе нельзя провести.

Теплоизоляция изнутри и снаружи

Еще один способ укладки утеплителя – это комбинированная схема, которая подразумевает двухслойное утепление. В этом случае теплозоляция делится на две части: одну из них укладывают между, а другую под стропилами.

В качестве материала в этом случае рекомендуется использовать стеклянную вату или ее минеральный аналог со стандартной плотностью. Верхний слой утеплителя должен быть максимально прочным, чтобы не допустить продавливания. Здесь лучше использовать базальтовые плиты или древесноволокнистые варианты. Когда вы приступаете к монтажу верхних плит, то нужно также прикрыть стропила, чтобы не образовались холодные мостики.

Для начала нужно установить гидроизоляцию, которая прикрепляется также с помощью специальных гвоздей или степлера. Затем можно установить утеплитель между и под стропилами. Внутренний слой устанавливают между поперечными элементами брусов, чтобы стропила были полностью скрыты. При этом размеры толщины теплоизоляции и бруса должны быть равными.

Материал для пароизоляции укладывают между утеплителем. Однако в этом случае есть небольшие дополнения: чтобы конденсат не появлялся, внутренний теплоизоляционный слой должен превышать 20% от основного термического сопротивления. Еще один вариант, который практикуется мастерами – это установка пароизоляции наверх внутреннего утеплителя. Однако здесь есть некоторые риски: пленка может повредиться в процессе внутренней отделки помещения, установки осветительных приборов или прокладки электропроводки.

Особенности утепления плоской крыши

Основное отличие методики утепления плоской крыши от скатной – это возможность установки утеплителя снаружи и изнутри. Однако такой способ подразумевает и большие траты на установку теплоизоляционного материала. Чтобы снизить расходы на ремонт и монтаж утеплителя, сначала рекомендуется поработать с наружной частью крыши, а через год можно установить теплоизоляцию и во внутренней части.

Иногда владелец дома может столкнуться с тем, что наружного утепления ему будет достаточно. Тогда на внутреннюю часть нет надобности тратиться. В качестве материала для отделки помещений без чердаков подойдет пенополистирол либо минеральная вата. Если же вы планируете оборудовать на крыше террасу, то нужен материал для изоляции плотнее. Самое оптимальное решение – это установка экструдированного пенополистирола. Обязательно проследите, чтобы толщина теплоизоляционного слоя составляла более 150 мм. При этом материал укладывается в двойной слой, чтобы не появились мостики холода.

Утепление фронтона мансарды снаружи и изнутри своими руками

Содержание1 Утепление Крыши — Пришло Время Узнать Всю Правду о Теплоизоляции Кровли!1.1 Какие типы кровли существуют1.2 Какую теплоизоляцию мы рекомендуем для кровельных пирогов1.3 На какие коэффициенты утеплителей Вам … Прочитать.Примыкание утеплителя к мауэрлату

​Качественное устройство мауэрлата — надежная крыша

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.

Правильное устройство мауэрлата

Чтобы не съехала крыша (в прямом смысле слова), нужно ответственно подходить к устройству ее “фундамента” – мауэрлата.

Источник: ru-house.net

[content-egg module=GdeSlon template=compare]

Разница между наружным и внутренним утеплением фронтона

Для определения разницы между данными видами утепления обратимся к термину «точка росы», поскольку именно от него зависит эффективность проведения утеплительных работ. Точкой росы (ТР) называется, такая температуры воздуха, при которой влага, находящаяся в нем, достигает максимального насыщения и в результате выпадает в виде конденсата на поверхности стены (либо другой плоскости).

Важно! Для определения точки росы нужно учитывать относительную влажность воздуха (ОВВ), к тому же, чем данный показатель выше, тем t˚C ТР больше стремится к фактической t˚C воздуха. В связи с этим, необходимо создавать такое утепление, чтобы точка россы максимально смещалась в сторону улицы или находилась в толще утеплителя.

Утепление фронтона мансарды изнутри, также эффективно, как и снаружи, но процедура утепления должна быть выполнена с учетом мельчайших нюансов. Плохо утепленные участки, больше остальных подвержены появлению конденсата на своей поверхности. Особое внимание нужно уделять угловым и стыковым соединениям, поскольку именно этим места наиболее подвержены оседанию влаги. Для определения «точки росы» можно использоваться специальную методику с применением особых физико-математических функций, но не все имеют технический склад ума, потому для упрощения этой процедуры была создана следующая таблица:

t˚C воздуха ОВВ, Rh

0.3	0.4	0.5	0.6	0.7	0.8	0.9	0.95
-10	-23,2°С	-20,4°С	-17,8°С	-15,8°С	-14,1°С	-12,6°С	-10,6°С	-10 °С
-5	-18,9°С	-15,8°С	-13,3°С	-10,9°С	-9,3°С	-8,1°С	-6,5°С	-5,8°С
-14,5°С	-11,3°С	-8,7°С	-6,2°С	-4,4°С	-2,8°С	-1,3°С	-0,7°С
5	-10,5°С	-7,3°С	-4,3°С	-2,2°С	-0,1°С	+1,6°С	+3,3°С	+4,1°С
10	-6,7°С	-3,2°С	-0,3°С	+2,2°С	+4,4°С	+6,4°С	+8,2°С	+9,1°С
15	-2,9°С	+0,8°С	+4,0°С	+6,7°С	+9,2°С	+11,2°С	+13,1°С	+14,1°С
20	+1,0°С	+5,2°С	+8,7°С	+11,5°С	+14,0°С	+16,2°С	+18,1°С	+19,1°С
30	+9,5°С	+13,9°С	+17,7°С	+21,3°С	+23,8°С	+26,1°С	+28,1°С	+29,0°С
40	+17,9°С	+22,6°С	+26,9°С	+30,3°С	+33,0°С	+35,6°С	+38,0°С	+39,0°С

В связи с этим утепление фронтона мансарды снаружи является более приемлемым методом, поскольку «точка росы» уже по определению находится снаружи, где при воздействии ветров и солнечного света, лишняя влага будет улетучиваться, а не накапливаться на поверхности стены.

Утепление мансарды пенопластом

Утепление фронтона мансарды пенопластом весьма трудоемкая работа с применением строительных лесов, потому перед началом такой процедуры необходимо позаботиться о соответствующих средствах безопасности, поскольку утепление будет выполняться на высоте, где нужно быть крайне внимательным. И так, процесс наружного утепления мансарды состоит из следующих этапов:

• Подготовка стен. Поверхность стены нужно очистить от пыли и грязи, после чего вскрыть специальной грунтовкой, которая обеспечит надежное сцепление пенопласта со стеной. Грунтовка наносится в несколько слоев. Нанесение каждого нового слоя возможно только после полного высыхания предыдущего.
• Монтаж обрешетки. Обрешетка нужна для того, чтобы по окончанию утепления мансарды, стену можно было покрыть декоративным облицовочным материалом (сайдингом). Для обрешетки применяется два вида материалов: дерево или металлический профиль. С деревом больше возни, его необходимо покрывать специальным антикоррозийным раствором, чтобы под воздействием влаги оно не гнило и не покрывалось плесенью. Обрешетка состоит из слоя горизонтальных балок, размер которых должен быть равен толщине пенопласта (минимум 50 мм). Шаг между балками также должен отталкиваться от ширины плиты утеплителя.

• Укладка пенопласта. Утеплитель с одной стороны вскрывается клеящим составом, таким образом, чтобы не было пустот, это обезопасит стену от появления влаги в завоздушенных участках. Когда пенопласт уложен, его необходимо зафиксировать пластиковыми дюбелями.
• Создание второго слоя обрешетки. Для монтажа облицовочного слоя необходимо создать второй слой вертикальной обрешетки, также из обработанного дерева. Шаг в данном случае зависит, от требуемой надежности крепления декоративного материала, чем меньше шаг, тем надежнее крепление.

Обратите внимание! Также существует метод утепления фронтона мансарды пенопластом без применения обрешетки. Но в таком случае возможность создания сайдинга или облицовки мансарды вагонкой исключается. Наиболее приемлемым вариантом станет обработка поверхности пенопласта наружной штукатуркой, например «короед».

Фронтон – что это?

Давайте разберем каждый пункт, который касается данной конструкции:

• Фронтон является опорным элементом для поперечных балок. Это увеличивает давление, создаваемое кровлей.
• Фронтон принимает на себя практически все ветровое воздействие. Поэтому в месте, которое является подветренным, фронтон делают без окон и дверей. Его создают глухим.
• Фронтон нужно строить только тогда, когда вы завершили строительство крыши. Иначе из-за перекоса стропил вся конструкция может разрушиться, в буквальном смысле рухнуть.
• Фронтон практически не имеет защиты, поэтому его необходимо утеплять с двух сторон: внутренней и внешней.
• Как остальные части всего здания, данный элемент мансарды утепляется аналогично.

Перейдем непосредственно к утеплению данной конструкции.

Подготовка материалов для утепления

Жильцы хотят утеплить всю площадь мансарды и при этом выполнить всю работу самостоятельно, чтобы сэкономить свои денежные средства. Сделать работу своими руками возможно, если соблюдать все правила при утеплении. Утепление данного жилого помещения можно проводить снаружи и внутри.

В большинстве случаев используется только два способа – теплоизоляция с внешней и внутренней части под сайдинг. Обычно мансарда представляет конструкцию из каркаса. Поэтому необходимо использовать те материалы, которые подходят именно для такой конструкции.

В первую очередь, необходимо сделать выбор теплоизоляции, которая будет предназначаться для отделки фронтона. Затем нужно провести расчет толщины слоя теплоизоляционного слоя. Также провести расчет количества необходимого материала. О материалах, предназначенных для гидроизоляции и пароизоляции фронтона, также необходимо позаботиться. Для данной процедуры используются специальные мембраны. Дополнительно нужно пропитать конструкцию из дерева антисептиком.

Без потерь: борьба с мостиками холода в конструкции мансардной крыши

1. Во-первых, они снижают эффективность теплозащиты здания, из-за чего увеличивается потребление энергии на отопление, что, в свою очередь, оборачивается ростом затрат на эксплуатацию дома.
2. Во-вторых, в холодное время года в зоне промерзания накапливается конденсат, который приводит к намоканию и постепенному повреждению теплоизоляции, применяемой для утепления крыши (отчего также ухудшается теплозащита здания).
3. В-третьих, из-за конденсата могут покрываться плесенью, гнить и со временем разрушаться деревянные конструкции крыши. Нередко конденсат вызывает деформацию отделки мансардного помещения.
4. Наконец, в-четвёртых, конденсат зимой может замёрзнуть и разорвать щели и зазоры, которые он заполнял.

Ошибки при утеплении

Самая распространённая технология возведения мансардной крыши предполагает утепление скатов

1. Утеплитель устанавливают враспор между стропил, закрывая его со стороны помещения пароизоляционной плёнкой, а со стороны улицы — гидроветрозащитной паропроницаемой мембраной.
2. Поверх гидроветрозащиты предусматривают зазор с возможностью притока воздуха на свесе карниза и его вытяжки — в районе конька.

Плёнки и вентзазор — меры по защите утеплителя от увлажнения водяным паром (в основном попадающим в подкровельное пространство изнутри здания) или наружной влагой (в результате протечек или задувания осадков ветром через стык элементов мелкоштучного кровельного покрытия). Ведь, как уже говорилось, намокший утеплитель теряет свои теплоизоляционные свойства и постепенно разрушается. А значит, нужно предотвратить его увлажнение.

Слева: плиты утеплителя устанавливают в пространство между стропил. Справа: дополнительный слой утепления поверх стропил.

Металлический коньковый прогон ошибочно выведен через наружные стены, становясь мостиком холода.

• Во избежание зазоров необходимо, чтобы ширина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма.
• Устанавливая материал враспор, его поджимают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стропильных ног редко бывает идеальной, а потому для более плотного примыкания к ним утеплителя ряд специалистов рекомендует разрезать каждую плиту по диагоналии укладывать её так, чтобы верхняя часть была чуть смещена вниз относительно нижней для лучшего уплотнения.
• Если при монтаже утеплителя были допущены щели, то их следует заполнять фрагментами из того же теплоизоляционного материала.
• Кроме того, специалисты рекомендуют делать контур утепления крыши многослойным. Например, контур толщиной 150 мм формировать из трёх плит по 50 мм, так чтобы плита верхнего слоя перекрывала стык плит нижнего, тем самым препятствуя движению холодного воздуха через стыки.

Теплоизолировать стык крыши с фронтоном можно при помощи гидроизоляционной мембраны, в которую интегрирован утеплитель из нетканого материала.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты: в зоне ендов, хребтов, примыканий. Необходимо вырезать плиты требуемой формы и с запасом по размеру, тщательно уплотняя их при монтаже. По мнению многих кровельщиков, даже при квалифицированном выполнении работ не всегда удаётся предотвратить появление мостиков холода на этих участках крыши. Решение проблемы — создать дополнительный слой теплоизоляции, который перекрыл бы возможные места промерзания. Самый простой вариант такой изоляции — закрепление к стропильным ногам со стороны помещения листа фольгированного вспененного полиэтилена.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты

«Чтобы исключить мостики холода в многослойных (утеплённых) ограждающих конструкциях, необходимо создать по периметру здания замкнутый теплоизоляционный контур. Однако сделать это на практике зачастую очень сложно. Например, проблемным местом является зона мауэрлата – бруса, на который опираются стропильные ноги. Требуется правильное конструктивное решение этого узла и продуманный порядок выполнения работ по утеплению, чтобы стык кровельной теплоизоляции и стеновой был непрерывным. Кроме того, мостики холода возникают из-за неплотного прилегания плит утеплителя друг к другу и к строительным конструкциям. Поэтому при укладке плит между стропил нужно, чтобы ширина утеплителя была примерно на 10–30 мм больше расстояния между балками, – тогда он будет плотно прилегать к ним. А когда требуется подрезка утеплителя (в ендовах, хребтах, примыканиях), следует вырезать плиты с запасом с каждой стороны. Допущенные при монтаже плит щели законопачивают тем же материалом».

Утепление в зоне мауэрлата

Мауэрлат (выделен цветом).

1. Проводить работы можно только в хорошую погоду и в светлое время суток;
2. Необходимо закрывать утеплитель защитным покрытием в конце дня и снимать его на следующий день (а на это тратится рабочее время).

Так что чаще кровельщики предпочитают укладывать утеплитель со стороны помещения, когда поверх стропил уже настелена гидроветрозащитная мембрана (или кровля установлена целиком). При этом повышается производительность работ, и утеплитель гарантированно защищён от осадков. Однако, если гидроветрозащитная мембрана уже настелена, качественно уложить утеплитель в пространство за мауэрлатом довольно сложно (ведь его приходится проталкивать в щель между мауэрлатом и мембраной). А значит, велика вероятность промерзания в этой зоне. Потому специалисты рекомендуют производить работы в такой последовательности:

1. Ещё до монтажа гидроветрозащиты укладывать утеплитель в пространство перед мауэрлатом (со стороны улицы) и над ним на высоту стропильных ног — на всём протяжении фасада.
2. Затем настилать гидроветрозащитную мембрану.
3. А потом утеплять оставшуюся часть ската.
4. Если же погодные условия не позволяют сделать это и гидроветрозащита уже выполнена, то можно временно демонтировать прижимающую её контробрешётку, поднять мембрану, уложить плиты утеплителя в зоне мауэрлата, после чего — вновь закрепить мембрану.

Константин Симонов, генеральный директор компании «СКиФ»:

«Чтобы не допустить промерзания крыши, важно соблюсти правильную последовательность работ по её утеплению на сложных участках. Так, в зоне мауэрлата (опорного бруса для стропил) нужно укладывать теплоизоляцию ещё до монтажа гидроветрозащиты и кровельного материала. Если же гидроветрозащитная плёнка уже уложена, то кровельщикам придётся проталкивать плиты в зазор между мауэрлатом и плёнкой. И тогда, во-первых, крайне сложно качественно утеплить всё пространство за мауэрлатом, а во-вторых, есть опасность заполнить зазор между брусом и плёнкой слишком большим слоем утеплителя, и он перекроет подкровельный вентзазор, необходимый для проветривания конструкции крыши. Схожая ситуация и с утеплением в зоне фронтона. Таким образом, нужно сначала качественно укладывать теплоизоляцию в тех местах, которые будут труднодоступны после монтажа гидроветрозащиты, и только потом настилать плёнку».

1. Стропильная нога.
2. Облицовка.
3. Контур утепления стены.
4. Несущая стена.
5. Мауэрлат.
6. Контур утепления крыши.
7. Дополнительный контур утепления крыши.

Кровельщики отмечают и такой нюанс: как у мауэрлата (деревянного бруса), так и у основания, на которое его укладывают, обычно есть неровности. Чтобы они не превратились в мостики холода, нужно заполнить их материалом с низкой теплопроводностью (а не «холодным» цементно-песчаным раствором, как это зачастую делается), например, монтажной пеной.

«В месте соединения крыши с фронтоном здания очень велика вероятность промерзания. Для его предотвращения на Западе существуют специальные П-образные элементы из экструдированного пенополистирола, которые «надевают» на фронтонную стену. На нашем рынке есть особые диффузионные гидроветрозащитные мембраны с интегрированным слоем утеплителя толщиной 30 мм из нетканого материала: они также могут защитить этот участок от промерзания. Однако традиционное решение – заполнять минеральной теплоизоляцией пространство между крайней стропильной балкой и фронтонной стеной (обычно около 50 мм), зазор между верхней поверхностью стены и гидроветрозащитной плёнкой, а также укладывать утеплитель вдоль верхней кромки стены. В результате создаётся непрерывный теплоизоляционный контур, закрывающий фронтон и переносящий точку росы внутрь стены, тем самым исключается возможность выпадения конденсата в толще кровельного утеплителя».

В месте соединения крыши с фронтоном здания очень велика вероятность промерзания.

1. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образующиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «холодный» цементно-песчаный раствор, который становится мостиком холода. Лучше использовать вместо него «тёплый» раствор с добавлением перлита. Или заполнять неровности теплоизоляцией.
2. Вторая трудность — качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заполнив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плотное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монтируют также вдоль её кромки со стороны улицы — слоем толщиной, равной толщине утепления на скате крыши.

Здесь можно использовать как волокнистую теплоизоляцию, так и материалы из экструдированного пенополистирола. Предпочтительнее класть утеплитель поверх фронтона ещё до укладки гидроветрозащитной мембраны — по тем же причинам, о которых мы рассказывали чуть выше.

Промерзание через стропила

Эффективный способ предотвратить теплопотери — создать дополнительный слой утепления крыши, перекрывающий возможные мостики холода.

1. На крышах сложной конфигурации неизбежно приходится подрезать плиты утеплителя, чтобы уложить их в пространство между стропил.

2. Крепление пароизоляционной плёнки к стропильной ноге.

3. Установка подрезанной плиты в зоне хребта.

4. Щели в слое утепления законопачивают фрагментами из того же теплоизоляционного материала.

Мансардное окно, дымовая труба

Мансардное окно, дымовая труба

Часто это происходит из-за отсутствия или недостаточной толщины слоя утепления по периметру оконной рамы и по откосам.

«Среди причин промерзания в зоне мансардного окна – отсутствие теплоизоляции по периметру оконной коробки. Зачастую это вызвано слишком маленькими монтажными зазорами между коробкой и стропилами. Следует оставлять по периметру рамы зазор не менее 30 мм, устанавливая вокруг неё либо готовый теплоизоляционный контур из вспененного полиэтилена, либо волокнистый утеплитель. Нельзя применять для этих целей монтажную пену: она неэластична и под воздействием периодических нагрузок (осадка крыши, снеговая, ветровая нагрузка) крошится, в результате чего появляются щели в теплоизоляции. Если ширина окна равна ширине межстропильного проёма или превышает её, то для обеспечения вокруг рамы необходимых монтажных зазоров придётся подгонять стропила, сохраняя их несущую способность. Подчас это можно сделать без специального расчёта по схемам, указанным в инструкции по монтажу окон. Обычно это предполагает установку дополнительной балки, сечение которой совпадает с сечением стропильной ноги».

Теплопроводными включениями в конструкции крыши становятся те или иные проходные элементы — трубы, антенны, флагштоки.

«Сделать мансарду максимально комфортной для проживания и обеспечить долговечность конструкции крыши позволяет создание дополнительного контура утепления. Дело в том, что деревянные несущие элементы крыши являются в некоторой степени мостиками холода. Кроме того, согласно расчётам, слой теплоизоляции в центральной части России должен составлять 200 мм, однако толщина самых популярных на рынке балок, применяемых для устройства стропил, – 150 мм (а утеплитель укладывают в межстропильное пространство). Таким образом, имеет смысл создавать дополнительный теплоизоляционный слой, который обеспечит требуемую толщину утепления и перекроет мостики холода, идущие через стропила. Этот слой можно располагать над и под стропилами, укладывая утеплитель между брусков, прибитых поперёк стропил. Теплоизоляция над стропилами предпочтительнее, поскольку в этом случае они не промерзают».

Дополнительный слой утепления

1. Набивают поперёк стропил деревянные бруски требуемого сечения, между которыми устанавливают плиты утеплителя.
2. Поверх брусков настилают гидроветрозащитную мембрану.
3. На ней закрепляют контробрешётку, обрешётку или сплошной настил, а на них — кровельный материал.

Данный вариант эффективен в плане теплозащиты, ведь стропильная конструкция целиком будет находиться в «тёплой» зоне. Однако он не лишён недостатков:

• Фиксация кровли к основанию оказывается менее надёжной из-за дополнительной деревянной подконструкции.
• К тому же при устройстве гидроветрозащиты стыки полотен могут оказаться на утеплителе (а не на деревянном основании), и плёнку будут продавливать монтажники, перемещаясь по кровле.

Поэтому оптимальной технологией является дополнительное утепление под стропилами. В этом случае со стороны помещения к стропилам крепят поперечные бруски, между ними укладывают теплоизоляцию, а затем закрывают её пароизоляцией и отделочным материалом мансарды.

Дополнительный контур утепления под стропилами:

1. Стропильная нога.

2. Дополнительный контур утепления.

3. Поперечный брусок.

4. Отделка мансарды.

Отметим ещё один момент. В борьбе с промерзанием крыши помогут современные методы обнаружения мостиков холода — обследование с помощью тепловизора или термоанемометра. Затраты на приобретение или аренду этих устройств меньше, чем расходы на ремонт промерзающей крыши.

Виды утеплителей для скатной крыши

• На нашем рынке материалы из каменного волокна представляют компании Rockwool (Дания), Paroc (Финляндия), Nobasil (Словакия), «ТехноНиколь», Isoroc, Knauf (все – Россия) и др.
• Утеплители из стеклянного волокна предлагают компании Isover (Франция), Ursa (Испания) и др.

Материалы из экструдированного пенополистирола или пенополиуретана, хотя и обладают очень хорошими теплоизоляционными свойствами, не являются пожаробезопасными: пенополистирол относится к группе сильногорючих материалов (Г4), а пенополиуретан к группе умеренно или слабогорючих (Г2-Г3). В тоже время волокнистые утеплители являются негорючими (НГ).

Мостики холода в конструкции мансардной крыши: причины и устранение проблемы

Мостиками холода называют участки ограждающих конструкций здания, через которые происходят наибольшие потери тепла, что приводит к целому ряду негативных последствий.

Источник: 7dach.ru

[content-egg module=GdeSlon template=compare]

Утепление минеральной ватой

Базальтовая минеральная вата сегодня считается одним из наиболее перспективных утеплительных материалов. Вата применяется как для наружного, так и для внутреннего монтажа, при этом, выбирая размеры пластин, можно подобрать не только материал по толщине и размерам пластин, но и по плотности материала.

Среди производителей последнее время стало модно выпускать не просто материал для установки, а создавать целые системы для работы. Минеральная вата не стала в этом ряду исключением. На рынок для утепления фасадов поставляется несколько видов материала, в том числе и фасадные системы для крепления при помощи клеевых смесей. Плиты для установки в заводских условиях пропитываются грунтовкой, в результате чего сами плиты получаются более жесткими. А удобство установки достигается наличием на торцах плит фигурных выступов.

Технология установки минеральной ваты на внешней стороне фронтона:

1. По линии нижнего края плиты перекрытия с наружной стороны здания крепится специальный перфорированный профиль (либо специальные кронштейны).

2. На кровле снимается ветровая доска со стороны фронтона.
3. Для кирпичных или других стеновых материалов типа блоков необходимо нанести слой грунтовки.

4. Для фронтонов из дерева или древесноволокнистых плит проводится антисептическая обработка.
5. Готовится клей и плиты.

6. На плиту наносится крупными 5-6 точками клеевая смесь и размазывается. Плита вставляется в профиль и плотно прижимается к постройке.

7. Для усиления прилегания, плита дополнительно фиксируется через тело экрана пластиковыми дюбелями с большими шляпками.

8. На дерево плиты устанавливаются саморезами с шайбами.
9. После установки всего покрытия фронтона, вата обрабатывается грунтовкой (или тем же клеем), и на нее устанавливается армирующая сетка.

10. На поверхность наносится штукатурка и сверху нее фасадная краска.

11. Возвращаются ветровые доски на кровлю.

В итоге слои должны получиться примерно как на изображении ниже:

Схема утепления стен минеральной ватой

Какой утеплитель для мансарды лучше выбрать

Для утепления мансарды дома можно применять любой теплоизоляционный материал, который хорошо зарекомендовал себя на практике.

В числе наиболее популярных материалов: вата, пенопласт, пенополиуретан и их разновидности. Следует помнить, что утеплитель для мансарды выбирается с учетом факторов, присущих конкретному дому и с учетом уровня мастерства того, кто будет заниматься установкой теплоизоляционного материала.

Характеристики, определяющие пригодность утеплителя для использования в конкретном случае приведены в таблице.

Утеплитель	Жесткость (прочность на сжатие)	Тепло- проводность	Гигро- скопичность	Усадка	Вес	Установка на ломаной кровле	Стоимость
Минеральная вата (базальтовый утеплитель)	–	–	+	+	–	+	100-140 руб/м.кв.
Стекловата (синтетический утеплитель)	–	–	+	+	–	+	70-80 руб/м.кв.
Пенофол (фольгированный утеплитель)	–	–	–	–	–	+	40-50 руб/м.кв.
Эковата (целлюлозный утеплитель)	–	–	+	–	–	+	23-35 руб/кг
Пенополиуретан (пена ППУ)	+	–	–	–	–	+	170-212 руб/кг
Пенопласт	+	–	–	–	–	–	2560-3200 руб/м.куб
Пенополистирол (пеноплекс)	+	–	–	–	–	–	3500-5000 руб/м.куб

Материал подготовлен для сайта www.moydomik.net

Что это

Если посмотреть на двухскатную крышу со стороны фронтона, то свес является продолжением ската крыши. Он проходит по всей его длине и внизу переходит в карниз.

В нормативных документах отсутствуют правила, которые жёстко регламентируют размеры этой архитектурной детали. На практике ширина равна 40 – 70 см.

Выполнение подшивки для фронтонов помогает усилить защиту от непогоды. Кроме того, благодаря красиво сделанному скату дом будет выглядеть более стильно.

При отсутствии этой архитектурной детали края крыши, изоляционный материал, который там находится, могут намокать при непогоде.

Хорошо сделанный фронтонный свес крыши позволяет сделать крышу герметичной.

Видео: как правильно утеплить мансарду своими руками

Для закрепления сказанного предлагаем посмотреть небольшой видео о том, как правильно утеплить мансарду своими руками:

Предыдущая

Новинки рынкаСовременная модификация грунтов: геотекстиль – что это такое и как используется

Следующая

Новинки рынкаЧто это такое: материал спанбонд, и как с его помощью можно получить 100% урожай

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Утепление фронтона в домах из блочных материалов

В домах данного типа, специалисты рекомендуют проводить утепление фронтона с внешней стороны здания, это исключает появление конденсата и промерзание стен.

Нарушение технологии может вызвать ряд проблем:

• смещение точки росы внутрь помещения приводит к появлению влаги на стенах, перепады температур приводят к ее разрушению;
• появление сырости способствует развитию грибка и плесени – нездоровый микроклимат в доме;
• по стене образуются мостик холода;
• уменьшается внутренне пространство, за счет толщины утеплителя;
• не все материалов можно использовать в жилых помещениях.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат – это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение – равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс – замкнутая конструкция из железобетона, проходящая по периметру конструкции.Назначение армопояса:

• предотвращение деформации несущих стен;
• придает дополнительную жесткость конструкции из газобетона;
• равномерное распределение нагрузки по поверхности стен.

Армопояс – это фундамент кровельной системы. Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

1. Устройство опалубки по периметру здания.
2. Изготовление бронепояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетоном.
6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки.Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат.Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату. Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка.Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

• Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
• Крепление химическими анкерами. Стыковка балок к газобетону осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и т. Д.Состав сделан на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
• Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока.В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях. Газобетон – недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня.Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

• за основу взят легкий деревянный брус сечением не более 20 см;
• брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
• снеговые и ветровые нагрузки в вашем районе незначительны;
• конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат находится на расстоянии 0.5-1 см от внешнего края несущей стены, а для ее крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие же предлагают хеджирование.Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит срок эксплуатации постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила – металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

• равномерное распределение веса кровли по стенам;
• надежная фиксация стропильной системы;
• Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

• с использованием стальной проволоки;
• с помощью анкеров;
• шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетен в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько и стропильных ног.

Анкеровка

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов – шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие формы решеток. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

• Гофрокартон
• Медь листовая
• Металлочерепица
• Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли – сложный процесс. Перед началом работы запомните некоторые особенности установки:

• Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
• Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
.
• Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
• Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
• Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 – гидроизоляция места стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 – установка мауэрлата

Мауэрлат – деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления – между стропильными ногами на равном расстоянии.

Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 – строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек

Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли – желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка – переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст растягивающую нагрузку на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое – которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальным уголком и соединительным элементом полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
2. К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

1. Площадь и длина периметра здания.
2. Тип крыши.
3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
4. Климатические условия региона.
5. Есть ли в доме чердак.

Главное для правильного расчета – это тип конструкции крыши.

Может быть любой:

1. Classic – крыша с 1, 2, 3 или 4 скатами.
2. Крестообразная.
3. В форме шпиля.
4. Бедро, полуовальное или бедро.
5. Сферический.
6. Квартира.
7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

• L – периметр дома или длина бруса;
• S – сечение стержня.

• В – объем;
• r – плотность материала;
• м – масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

• Для изготовления мауэрлата использовать деревянный брус сечением 10х10 – 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
  Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
  Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
• В результате будет жесткая и цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
  Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
• Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

1. Трос стальной прочный
2. Анкеры встраиваемые в стену.
3. Металлические шпильки.
4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывают стальную проволоку так, чтобы она была прочно закреплена газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью – это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно разместить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их нужно устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление – закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже во время кладки стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

• в пенобетоне просверлено отверстий с шагом 1 – 1,5 м;
• в них вставляют шпильку и заполняют отверстие цементным молоком;
• затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
• сверху кладут мауэрлат и закрепляют гайками;
• После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер – клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Как утеплить армопояс снаружи дома

Применение армированной сетки при строительстве дома значительно увеличивает стойкость кирпичной стены, монолитной бетонной плиты, пенобетона, керамзитобетона или шпангоута к нагрузкам как на внешние, так и на внутренние элементы. Он объединяет все элементы стены в единый комплекс и выполняет роль своеобразного ребра жесткости.

Проще говоря, стены нужно армировать, потому что если не использовать надежный слой утеплителя, то зимой в здание попадет холодный воздух, а колебания температуры могут привести к их повреждению, то есть к их быстрому растрескиванию, в худший случай – разрушение. Процесс происходит снаружи при строительстве дома, но если это не было сделано вовремя, все же стоит сделать это, когда вопрос о ремонтных работах фасада будет завершен.

Разновидности утеплителя

Есть несколько вариантов утепления армированного ремня.Рассмотрим подробно каждый метод.
1. Армопояс с перемычками
Для выполнения этой задачи необходимо утеплить, не выступая как материал между металлической сеткой https://sitkazahid.com/ru/catalog/armopoyas-grid/c288 и стеной. Специалисты рекомендуют использовать экструдированный пенополистирол толщиной 80 миллиметров, так как листы пенопласта тонкие и хрупкие, для плотного утепления конструкции их не хватит. Минеральная вата также используется, потому что она впитывает влагу между изоляционным материалом и корпусом, но необходим вентиляционный зазор.
2. Равно ширине стены
Дополнительные изоляционные материалы устанавливаются по периферии, чтобы достичь высоты армированного пояса. Для двухэтажного дома нужны две изоленты: одна располагается между этажами, а другая – под мауэрлатом под крышей. Утеплитель устанавливается на расстоянии 15 см от ленточной линии.

Кратко об этапах:
1. Кистью удалить с фундамента пыль, раствор кладки и тщательно очистить поверхность.
2. Устранить неровности.
3. Грунтовать каркас кистью.
4. Установите деревянную опалубку.
5. По периферии окон необходимо закрепить арматурную сетку.
6. Наклеить изоляцию на мастику и после высыхания зафиксировать.
7. Устройство водостоков в верхней части ленты на уклоне от стены для слива дождя, снега из блока с бронепоясом.
8. Заливка балок перекрытия бетоном.

В качестве аналога внешнего утеплителя советуют использовать пенополиуретан напыляемый, но это очень дорогой и токсичный материал.Кроме того, для установки требуются специальные инструменты и работа профессионального мастера.

3. Если есть зазор.
Вскрыть дыры профессиональным поролоном с зазором 25-30 см по линии армированного ремня. Этот способ считается одним из самых качественных, к тому же он снижает расход материалов.

Подводя итоги, можно утверждать, что при правильно выполненном утеплении железобетонными бронепоясами https: // sitkazahid.ком / ru / посадка / армопояс или армирование при строительных работах, зимой стена, как щит, не пропускает холодный воздух. Значит, лучше будет согреться.

Мосты холода в строительстве – что это такое и их устранение | Сделай сам

Многие слышали термин «мосты холода», но этого недостаточно, чтобы четко понимать, о чем они говорят. И ЕСТЬ БУДУЩИЙ РАЗРАБОТЧИК, КОТОРЫЙ ДОЛЖЕН ПОНИМАТЬ ЭТО ЯВЛЕНИЕ.

Термины «Температурный мост», «мост холода», «тепловой мост» обозначают участки ограждающей конструкции здания с низким тепловым сопротивлением.Это может быть участок стены, потолка, крыши, периметр проема и т. Д. Через такие участки в дом может уйти

.

много тепла, и эти потери из-за мостиков холода приводят к снижению комфортности жилья и заметному сокращению срока эксплуатации дома.

Рассмотрим основные типовые случаи температурных мостов для разных типов домов, причины их появления и способы предотвращения появления мостиков холода при строительстве.

Типовые мосты холода разделим на несколько групп:

1. мостики холода в оконных блоках и кровле;
2. в бетонных, кирпичных и каменных домах;
3. в деревянных рубленых домах;
4. в каркасных домах.

ОКНА

Часто в домах можно наблюдать сырость, мороз и даже плесень на откосах и оконных рамах в холодное время года. Основная причина этих явлений – недостаточная или неграмотная изоляция монтажных швов. Речь идет о заполнении зазоров между оконными блоками и ограждающей конструкцией здания.

О ТЕХНОЛОГИИ УСТАНОВКИ ОКОН ПОДРОБНО И УКАЗАНО В ГОСТЗО971-2012 – СБОРНЫЕ УЗЛЫ ПОДКЛЮЧЕНИЯ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ МОРЕ ОБЩИЕ ХАРАКТЕРИСТИКИ.

Согласно ГОСТу монтажный шов в бетонных, кирпичных и каменных домах состоит из трех или четырех слоев:

И – наружный гидроизоляционный паропроницаемый слой;

II – центральный тепло- и звукоизоляционный слой;

III – внутренний пароизоляционный слой;

IV – дополнительная пароизоляция.

Мосты холода могут образовываться из-за недостаточной толщины изоляции (в основном из пенопласта) или отсутствия сплошности. Принципиально важно наличие пароизоляции внутри и снаружи гидроизоляции.Пароизоляционный слой защищает утеплитель от намокания и потери теплоизоляционных свойств.

При обнаружении мокрых пятен и конденсата на оконных откосах в помещении и водостоках под окнами на фасадах в первую очередь проверить монтажные швы оконных блоков и привести их в соответствие с ГОСТом.

ЧЕРДАК

Знакомый архитектор спроектировал много домов с мансардами. И ему часто приходилось заставлять строителей-аферистов переделывать крыши из-за мостиков холода при ведении авторского надзора.В результате он отказался от проектирования домов с мансардой и установил твердый принцип: скатные крыши только с холодным чердаком!

Мосты холода в мансардных крышах чаще всего возникают в местах примыкания кровли к стенам. Строители часто забывают поставить радиатор на крайние стропила и стены; не приклеивать пароизоляцию к стенам и не доводить до стен; Не выпускайте утеплитель в карниз, оставляя над стеной холодное пространство.

Часто забывают установить концевую доску для стропил, удерживающую утеплитель, и при эксплуатации она сползает вниз, образуя пустоты и мостики холода.В местах примыкания кровли к венткамерам допускаются пропуски утеплителя и пароизоляции.

---

Ссылка по теме: Как и чем утеплить плоскую (эксплуатируемую) крышу – обзор

---

Мауэрлат

Особо хочется отметить небольшие, но очень неприятные мостики холода, которые образуются при монтаже мауэрлата из брусков в бетонных и кирпичных домах. Строители вежливо пренебрегают устройством сплошной теплоизоляции между брусками мауэрлата и стеной, на которую уложены бруски.Через небольшой зазор между решеткой и стеной холодный воздух проникает в дом и стык крыши, и стена начинает намокать и даже замерзать. Поэтому при строительстве зазор между брусками мауэрлата и стеной необходимо тщательно утеплить с двух сторон, используя монтажную пену, вспененный полиэтилен или промасленную паклю.

Мансардные крыши с указанными дефектами при зимней эксплуатации начинают промерзать в примыканиях к стенам, образуется конденсат, разрушается отделка и сами конструкции.

Переоборудование пентхауса с мостами холода связано со значительными затратами. Поэтому за теплоизоляцией мансардной крыши нужен тщательный контроль, и для установки мансарды необходимо нанять опытных строителей. Иногда для устранения мостиков холода в мауэрлатах необходимо проводить их сплошную обработку пенополиуретаном по всему периметру с подходом к перекрытию.

БАЛКА СТАЛЬНАЯ

Чердак с металлическими балками – самый опасный вид кровли с точки зрения мостиков холода.Иногда строители оставляют в «пироге» кровли всю балку или ее часть. И тогда весь луч превращается в большой мост холода. Металлические балки должны входить в теплый контур здания. Если конец металлической балки выходит на фасад без утепления, то промерзание и переохлаждение балки внутри помещения будет обеспечено на расстоянии до 2 м от внешней стены.

ЖЕЛЕЗОБЕТОННЫЕ ЛИНИИ

В домах из бетона и кирпича монтируют в основном монолитные железобетонные перекрытия, которые опираются на внешние стены.Очень часто плиты перекрытия опираются на все сечение стен. Коэффициент теплопроводности бетона составляет 1,28-1,51 Вт / (м · К), а пустотелого кирпича – 0,35-045 Вт / (м · К). Если не утеплить выступающие на фасад торцы плит перекрытия, в углах комнат на потолках и полах получатся мостики холода. Из этой ситуации есть несколько выходов:

– концы плит не должны выводиться на внешние поверхности стен, то есть плиты должны опираться на часть стены.При толщине стены 520 мм подпереть потолок на 260 мм, а затем выложить кирпичную кладку;

– устроить перфорацию из пенополистирола (ППС) в бетонной плите в области примыкания к стене. С таким устройством мостик холода через печь значительно уменьшится, и можно избежать промерзания потолка. А вот при устройстве перфорации очень желательно устроить на торцах дополнительную теплоизоляцию в виде карниза из ППС;

– выполнить внешнюю теплоизоляцию фасадов выступающими плитами с последующей отделкой.

При установке монолитных железобетонных плит перекрытия, особенно с выходами на балконы, следует тщательно продумать вопрос теплоизоляции. Перфорация делается на выходе плиты за теплый контур дома, либо утепляется в помещении при выходе на балкон (на полу плитами ППС перед стяжкой, на потолке теплой штукатуркой ).

Аналогичная ситуация с бетонными перемычками окон и дверей. В месте установки дверей и окон необходимо сделать вставки из ППС по всей длине перемычек, чтобы монтажный шов приходился именно на теплоизоляционную вставку перемычки.

ДОМ

Некачественные дома с рублеными стенами также имеют комплект мостиков холода. Основные дефекты теплоизоляции – это не вогнутые межкоронные бороздки и угловые стыки бревен. В домах из клееного бруса с утеплителем в интервенционных пазах часто возникает непоправимая проблема с установкой уголков. Многие делают угловые соединения без шипов и канавок, надеясь на вставки из льняного волокна, которые ломаются во время установки, не обеспечивают постоянной теплоизоляции и легко продуваются.В этом случае проблему можно решить только сплошным утеплением угловых стыков снаружи или изнутри, что приводит к порче внешнего вида и большим затратам.

Второй вид мостов холода в рубленых домах связан с неправильной установкой оконных блоков, точнее, опалубки. Устанавливая их в необработанном срубе, строители часто оставляют недостаточный зазор между верхней обшивкой и венцом сруба. После высыхания бревна верхнее бревно садится на обсадную трубу и свисает с образованием зазора между верхним проемом бревна и лежащим под ним бревном.Это типичный мост холода. Для устранения дефекта необходимо подпилить нижнюю часть бревна вверху оконного или дверного проема для устройства зазора с последующим утеплением.

ЛЮБОПЫТНЫЕ, НО НЕ ПОДКЛЮЧАЕМЫЕ ХОЛОДНЫЕ МОСТЫ

Иногда на поверхности бетонных монолитных стен (точнее, в несущих пилонах) появляются небольшие мокрые пятна, которые со временем становятся ржаво-коричневыми. Типичный подарок нерадивых строителей – доступ к поверхности стены несобранной стойки для крепления опалубки.Металл замерзает в сильные морозы и пропускает холод в дом. Придется выбить шпильки и заново отделать дом внутри и снаружи.

В кирпичных домах и домах из пеноблоков из множества точечных точек проходят мостики холода в виде горизонтальных линий – эти рабочие на всю толщину стены проложили широкую металлическую кладочную сетку, которая промерзла. Выход один – утеплить фасады дома.

Распространенным случаем множественных мостиков холода является соединение металлических элементов лицевой кладки с несущей стеной.Во избежание промерзания соединения необходимо использовать пластиковые инвентарные крепежи.

Был случай, когда радиаторы радиаторы зарыли в ниши, вырезав внутреннюю стену из керамических блоков на глубину 250 мм, изнутри – почти наполовину. Зимой фасад за радиатором обогревается, промокает и покрывается льдом. Потери теплоизоляции при установке ниш необходимо компенсировать дополнительно установкой плит ППС и тонких блоков из газобетона.

ХОЛОДНАЯ РОЗЕТКА

В сильные морозы иногда в доме промокали розетки на стене. Их явно привлекал холод. «Экономные» строители с помощью одинарного кабеля вывели изнутри розетку в гофрированную трубу и выход на балкон. По трубе холодный воздух с улицы входил в дом через выходное отверстие. Так что до короткого замыкания недалеко. Пришлось снять обе розетки и заделать патрубок тросом.

СНАРУЖИ ТАКЖЕ СМОТРЕТЬ

Мосты холода появляются не только внутри дома, но и снаружи – в виде местного льда и сосулек.Новопостроенный дом в первый зимний период необходимо внимательно осмотреть с фасадов и крыши. Если вдруг в морозный день вы видите прожилки и сосульки на отдельных участках стен или карниза крыши – это значит, что есть мостики холода.

ЧТО ДЕЛАТЬ

Как распознать мостики холода и устранить их заранее, не дожидаясь капитального ремонта? Во-первых, нужно соблюдать строительные технологии. Во-вторых, есть два хороших прибора для контроля температуры поверхности стен – пирометр и тепловизор.С помощью пирометра можно локально измерить температуру поверхности подозрительных участков стен, оконных откосов и т. Д., А также использовать тепловизор для общего обследования стен снаружи и внутри. Она покажет холодные участки ограждающей конструкции. Тепловидение лучше всего делать перед окончательной отделкой дома. Но эти устройства открываются мостикам холода только зимой. Поэтому при подозрении на мост холода не спешите доделывать и ждать зимы.

---

Смотрите также: Утепление дачи дома своими руками – фото и мастер-класс

---

КАК УДАЛИТЬ ХОЛОДНЫЕ МОСТЫ – ВИДЕО

© Автор: Исаковский А.А., строительный эксперт автор фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Делаем правильную базу под систему solry. Способы утепления мансард на крыше

Двойная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Он отличается надежностью, а обставлять его можно самыми разными материалами.Кровельный пирог представляет собой сложную систему стропил, слоев различных материалов, но если вы хотите выяснить, как все это построить, вы можете. Одна из деталей, которая входит в эту конструкцию практически всегда и является незаменимой, – это мауэрлат для двускатной кровли. Что это такое и как это сделать?

Маурилалат – это специальный связующий элемент между стенами дома и непосредственно крышей. От того, насколько правильно она сделана и закреплена, во многом будет зависеть прочность и надежность всей конструкции.Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат – это так называемый пояс, который крепится по всему периметру верха стен непосредственно до их конца. Требуется фиксация стропил при устройстве кровли. Его предназначение – надежное соединение стен конструкции и элементов кровли, и именно этот элемент будет равномерно распределять нагрузку всего кровельного пирога на стены и фундамент. Маурилалат также позволяет значительно снизить парусность крыши и не позволит ветру срывать ее из дома, то есть сопротивление кровли ветровым нагрузкам за счет мауэрлата значительно увеличивается .

На заметку! Иногда кровли монтируют и без установки мауролалата, то есть стропила крепят просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится на место опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения конструкции.

При строительстве крыши с двумя коньками мауэрлат всегда устанавливают на двух параллельных стенах, к которым будет опираться крыша, а не на всех концах периметра стен.Если дом построен из бруса или бревен, то этот пункт не всегда обязателен – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он сделан?

Тип и технические характеристики материала, из которого изготовлена ​​конструкция мауэрлата, будут зависеть от нескольких факторов, среди которых тип кровли, необходимость обустройства чердака, размер дома и качество стен, материал, из которого изготовлена ​​конструкция. изготовление всей конструкции, климатические условия и т. д.Для создания этого элемента можно использовать дерево, швеллер, балки двухсторонние, металл.

Цены на бар

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простая в обработке и доступная опция, но в то же время отличается долговечностью в эксплуатации и долговечностью. Работать с деревом намного проще, чем с другими, так как его можно легко подогнать под нужный размер, даже если в предварительных расчетах были допущены ошибки.

Табл. Что бывает с деревянным мауэрилатом.

Порода дерева	Характеристики
	Это самый простой и удобный вариант. Планка написана заранее, достаточно крепкая, жирная, надежная. В отличие от бревен, он не сможет откатиться от края стены и упасть. Обычно для создания маурлалата используют ленту толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
	Вместо бруса иногда в качестве мауэрлата используют доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш на небольших загородных домах, но при капитальном строительстве на нем не рекомендуется.

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сук, особенно при покупке бруса.Суки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенках конструкции из-за неправильно распределенной нагрузки в будущем могут появиться трещины.

Wooden Maurylalat может использоваться при устройстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на пенобетоне или пенобетоне. В последних случаях рекомендуется позаботиться о возведении железобетонного пояса по периметру конструкции.Крепление деревянного мауэрлата производится анкерными болтами.

Цены на строительные плиты

Строительные плиты

Металлический мауэрлат

Это некий комбинированный вариант. Здесь для изготовления металлических труб, которые протягиваются в заранее проделанные отверстия в стропилах.

Такой вариант будет оптимальным, если стропильная кровельная система также будет металлической. Работать с металлическим элементом сложнее, чем с деревянным, но такая конструкция будет намного надежнее.Используйте более качественные стальные трубы с небольшим сечением.

Цены на разные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стены может производиться разными способами. В первую очередь, с аранжировкой Армопояса и без него. Этот элемент нужен, если прочность материала, из которого сделаны стены, вызывает определенные сомнения – то есть существует риск постепенного разрушения конструкции в результате нагрузки на кровельное покрытие.

Крепление мауэрлата к стене производят несколькими основными способами:

• анкерные болты длиной не менее 20 см;
• кронштейны, арматура или шпильки, закладываемые в стены при их кладке (например, из кирпича). Обычно прием используют, если площадь кровельного стержня не превышает 250 м 2;
• кронштейнов к брускам, запускаемым в кирпичную стену;
• к стойкам, установленным в Аропоясе, образованным длиной стены.

Видео – Способы крепления Maurelat

Особенности монтажа Maurolat

Мауэрлат при устройстве двухскатной кровли устанавливается на две параллельные стены стен, на которые будет опираться кровля. Если стропила крепятся на откосе с коньковым ходом, имеющим опоры, то Маурилалат можно установить и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нужен.Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типах домов.

На заметку! Чем скромнее дом, тем меньшие требования предъявляются к надежности его крепления.

Сам мауэрлат

можно закрепить таким образом, чтобы укладывать его по внутреннему или внешнему краю стены стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно быть не менее 5 см.

Если делается подвесное стропило, мауэрлат не устанавливается.Стропила крепятся к уложенным поперек стен балкам перекрытия. Именно балка здесь и обеспечит жесткость стропильной системы. Однако вариант подвесных стропил можно использовать только в случае строительства зданий с небольшой шириной пролета между стенами. При этом стены обычно делают из бревна или бруса.

Расчет Maurolat

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не покупать слишком много и не тратить лишние деньги.А знание его конкретных параметров (таких как вес, объем) позволит определить тип крепления, чтобы вся система была надежной. Для продукта расчетов используются определенные формулы и параметры материала. В первую очередь определяется длина и периметр будущего элемента. Вес используемого материала по используемой формуле вычисляется M = R x V , где R – плотность используемого дерева, V – объем всего материала. Объем можно рассчитать по формуле V = S x L , где S – сечение (не менее 10х10 см), а L – длина стержня.

Подготовка к созданию армирующего ремня

Толщину армирующего пояса следует рассчитывать, исходя из показателей нагрузки, которую он будет испытывать при воздействии стропильной системы, ветра и осадков. Его ширина не может быть меньше ширины стены стены.

Для работы потребуется приобрести цемент марки М400. Переливается в один повод, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3: 3: 1.Для улучшения свойств смеси в нее можно добавлять пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс изготавливается в виде – в верхней части стеновой опалубки из дерева укладываются стержни арматуры (параллельно, одна над другой). К этим стержням крепятся анкерные болты, шпильки, растяжки (диаметр – около 14 мм). Шаг между отдельными застежками не должен превышать 100 см. Они расположены строго вертикально.Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома или Армопоясом важно разместить гидроизоляционный материал, а также позаботиться о дополнительном утеплении или заделке щелей. В противном случае именно в этом месте могут образоваться мостики холода. Для гидроизоляции обычно используют полосовой каучукоид.

Длину и сечение шпилек или анкеров определяют в зависимости от того, какая толщина используется мауэрлат, какая толщина укладывается гидроизоляционными и теплоизоляционными материалами. Высота установленной шпильки должна превышать высоту планки мауэрланта минимум на 3 см – это необходимо для возможности накрутки гаек и фиксации самого опорного элемента.

Совет! Место крепления мауэрлата требуется определить заранее.

Монтаж мауэрлата.

Рассмотрим, как происходит установка мауэрлата без взведения арматурного пояса на стенах из газобетонных блоков.

Шаг 1. Первым делом выравнивается торец стены, который будет служить основанием для мауэрлата. Для этого используется цементный клей, который использовался при кладке газоблоков. Наносится на торец стены с помощью кельмы, а затем выравнивается широким шпателем.

Шаг 2. Цементный слой, выровненный стеной стены, сухой. Его ровность проверяют с помощью строительного уровня.

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль будет выполнять линейка. Материал нарезается полосами, имеющими такую ​​же ширину, что и конец стены. Их ровно укладывают на основание и раскладывают. Отдельные полосы укладываются по наглости.

Шаг 4.. Древесина, используемая в качестве махелляты, кладется на стену стены поверх бегунка. Выравнивается на внутренней стороне стены.

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от влаги. Перед укладкой элемент должен быть хорошо уложен.

Шаг 5. Для того, чтобы при монтаже стропильной системы стропил их не устанавливали на анкерные болты, делается разметка в местах, где будут крепиться сами стропила.В этом случае шаг между стропилами составляет 833 мм.

Шаг 6. В мауэрлате сверлом проделываются отверстия под анкеры. Размеры используемых анкеров – 12х150 мм. В соответствии с ними подбирается длина и диаметр сверла.

Шаг 7. Перфоратор проделывает отверстия в бетоне. Их проделывают прямо через проделанные ранее отверстия в мауэрлате.

Шаг 8. Все анкеры натирают гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к стене стены.

Шаг 9. Анкеры забиваются в заранее подготовленные отверстия с помощью молотка.

Шаг 10. Чтобы они сидели надежно, дополнительно заверните гаечный ключ.

Шаг 11. Щели между мауэрлатом и стенами дома заделываются акриловым герметиком.

Видео – Маурилалат для двухскатной кровли

Мауэрлат необходимо использовать при строительстве двухскатной кровли, если стены дома выполнены из таких материалов, как кирпич, газобетон и т. Д. Сделать это не так уж и сложно, но наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

Пояс мауэрлат – основа для стропил. От того, насколько крепко вы это сделаете, как закрепить и продумать соединение со стропильной системой, зависит срок эксплуатации всей кровли.Итак, представляет собой мауэрлат для двуплексной кровли, из которого он сделан, как монтировать на кирпичную, каркасную стену и стену из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок желательно избегать? Именно для того, чтобы ответить на все эти вопросы, мы подготовили для вас эту полезную статью.

Кстати, если вы слышали от строителей или знакомого Пробала, такое слово, как Мурлат, – это тот же мауэрлат, только в общем. Это как раз и будет обсуждаться.

Мауэрлат – устойчивая конструкция, которая укладывается по периметру стен и служит основой для крепления стропил.Основная задача мауэрлата – максимально распределить нагрузки на перекрытия крыши и прочно привязать саму кровлю к общей конструкции дома. Другими словами, это самое связующее звено между стенами и крышей, и поэтому атаковать его нужно особенно ответственно.

Минимальная задача Мауэрлата – свести к минимуму так называемую крышную парусную лодку, т.е. ее способность быть разорванной Лихимом Ветром.

Но почему тогда, если это так важно, крыши вообще бывают без мауэрлата? Да, такая практика существует.К балкам перекрытия просто крепятся стропила, если они достаточно прочные. Но в этом случае все сосредоточенные нагрузки кровли ложатся на места опоры стропила, а мауэрлат распределяет их по всем стенам. Как вы думаете, что лучше и безопаснее?

Из каких материалов можно сделать?

Этот кровельный элемент изготавливается из деревянного бруса, высотного бруса, часовни или металла.

Вариант № 1 – Долговечный стержень

Итак, в зависимости от будущего веса вашей кровли, используйте брус с таким сечением: 10х10, 10х15, 8х18, 15х15 или 20х20 см.Его просто необходимо подкладывать под стропильные ноги по всему периметру кровли, чтобы равномерно распределить нагрузку на стены дома.

Итак, если вы уже выбрали древесину для мауэрлата, учтите, что удары по ней не превышают двух третей толщины. В чем подвох? Дело в том, что суки опасны вовсе не выделением смолы, как думают многие. Просто места на перекладине со временем плохо поработают на растяжку, и тогда мауэрлат как раз испытывает самые большие нагрузки из всех остальных элементов кровли.Какой плохой выбор древесины для этой цели? Трещины!

Вариант №2 – Плиты клееные

Но, если вы строите легкий каркасный дом и на крышу не предполагается особых нагрузок, то сэкономьте и вместо жесткого цельного бруса в качестве мауэлалата поставьте клееные доски.

Вариант №3 – Трубы стальные

Часто помимо устройства в Мауэрлате используются балки из стальных труб. Выглядит это так: деревянный мауэрлат не проступает по периметру здания, а к его концам крепятся трубы, которые служат основной опорой кровли воздуховода.К трубам предъявляется ряд серьезных требований:

• Небольшое сечение. Трубы проходят через отверстия в стропилах.
• Исключительная прочность. На них – целая крыша!
• Качественная сталь. Важно, чтобы такой опорный элемент со временем не деформировался.

Отверстия в стропилах делаем строго по оси, диаметром на 10 см меньше высоты рафтинговой ноги. Если не получается, прикрепите дополнительные стальные элементы.Стальные трубы хорошо работают на изгиб, а то, что для них нужны небольшие отверстия круглой формы – тоже хорошо. Такие «повреждения» практически не сказываются на прочности самих сплавов.

Главный плюс такой конструкции в том, что здесь деревянный мауэрлат спрятан под кровлей, и уже более защищен от линий и тающего снега.

Монтаж мауэрлата на стену: 2 стороны

Итак, мы выбрали материал, из которого изготовлен мауэрлат. А теперь давайте определимся, нужен ли армированный пояс.Строит такие, как правило, на недостаточно прочных стенах, чтобы рассчитывать будущую крышу:

Способ №1 – Установка без Армопоя

Но, даже для прочной габаритной конструкции, армированный пояс не будет лишним, т.к. через него удобно делать специальные крепления из Мауролата.

Способ №2 – Установка на Армопояс

Самое сложное сделать мауэрлат на газобетоне – самом хрупком материале стен.Советуем сделать для этого конструкцию из более прочного кирпича или бетона, ведь мауэрлат требует прочного основания. Но просто Армопояс. Более того, вы легко справитесь с этой ответственной строительной задачей:

Толщина армированного пояса определяется исходя из того, какие нагрузки будут влиять на вашу крышу: как постоянные, в виде веса рафтинговой системы и кровли, так и временные, в виде ветра и снега. Но в любом случае ширина Армопояса не должна быть меньше, чем у несущей стены.Минимальный лимит – 25х25 см. И не забывайте, что есть не только мауэрлат, но и те стеллажи и коньки, которые опираются на внутреннее перекрытие, ставятся на капитальные стены дома. И для них тоже нужно построить Армопуа.

Чтобы армопояс получился прочным, марка бетона берет не менее М400, а всю ленту залить сразу. Конечно, желательно использовать бетономешалку с насосом. Для приготовления смеси возьмите цемент, промытый песок и щебень в соотношении 1: 3: 3.Дополнительно добавляют современные пластификаторы, чтобы уменьшить количество воды, используемой в смеси, и тем самым повысить прочность будущего ремня.

Дополнительно вам поможет разобраться. Это небольшое видео поможет:

Конструирование опала

Важно, чтобы аропояс был непрерывным с обеих сторон внешних стен дома. Своеобразной опалубкой для устройства аропояка могут служить специальные блоки П-образной формы. Также внешний вид можно укомплектовать разделочными блоками шириной до 10 см, либо соорудить опалубку из плит ОСП.В помощь даже обычные деревянные доски. Но, какую бы опалубку вы ни делали, обязательно проверяйте верхний край ее уровня воды.

Если, учитывая особенности конструкции здания, армированный пояс все же придется прервать, то сделайте это по тому же успешному принципу, что и в этом проекте:

Выбираем застежку

На каркасных стенах и стенах из церкви или бруса Маурилалат крепятся шурупами, самозатяжками и даже обычными гвоздями.Для большей прочности используются специальные перфорированные соединители.

Также, если площадь вашего дома большая, а крыша уже не будет 250 м2, то нужно на стены монтировать мауэрлат. Шпильки представляют собой длинные металлические шпильки с резьбой, которые распределяют по месту крепления Мауролата так, чтобы не реже, чем через каждые 2 метра, плюс обязательно по концам.

Сначала по периметру стен заливается армопояс – бетонная стяжка, а затем вертикально перемешиваются шпильки, одна за другой.Каждая высота должна быть больше толщины мауэрлата и не менее 3 см. Только так можно будет плотно притянуть гайки мауларлата шайбой.

Как видите, ничего сложного:

И еще один способ:

Удобные в какой-то мере и прочные металлические кронштейны для крепления Maurolat:

А также не забываем про анкеры и витую проволоку, которая замечательно работает на растяжку:

Самый простой способ – использовать стержень из толстой проволоки.Итак, между рядами кирпича на 3-4 ряда до верхней кладки на середину кладется кусок проволоки так, чтобы кончиков после окончания кладки хватило для обвязки всего мауэрлата. Затем оставшиеся кончики прячутся в толщу стены между кирпичами.

Сделай иначе. Вертикально заколачивают в Армопоясе не шпильки, а саму шпильку арматуры так, чтобы они были ниже высоты мауэрлата. А шпильки уже приварены всего 4-5 см или длинными болтами с предварительно обрезанными головками.

Еще один популярный способ – путать шпильки или шпильки в процессе кладки кирпичной стены. Но этот прием подходит только для небольших крыш, а для большей надежности шпильки берут подольше.

Ремень усиленный

Итак, если у вас нет ни одного из предлагаемых к использованию мауэрлата, то просто оставьте торчащие стержни из арматуры, а сам брус после заливки на них бетона. Итак, в самой короткой стене Аропоясе – для крепления Мауролалата – должно быть хотя бы четыре металлических стержня диаметром 12 мм.Причем такими планками можно не только раздевать Маурилалат, но и фиксировать снаружи:

Но в любом случае, даже если вы выбрали шпильку или проволоку, клапан в ремне должен быть.

Заливка бетона

Толщина бетона при изготовлении таких аропоясов составляет не менее 5 см. Как только бетон уложен, в Армопоясе не образуются воздушные полости – вы заметите их на пузырьках. Что такое плохо? Все это снижает прочность и однородность конструкции, а ведь мауэлалат по-прежнему стоит на поясе – фундаменте кровли.Поэтому просто залейте бетон на арматуру по всей длине, и линзы воздуха исчезнут.

Снимать опалубку необходимо на 10-12 дней, когда бетон уже набирает прочность.

Нанести гидроизоляцию

Но это обязательно!

Нанесите готовый армопояс слой каучукоида в качестве утеплителя или другого аналогичного ему гидроизоляционного материала. Дерево есть дерево, и мокрым деревом ему лучше не прикасаться.

Все тонкости и нюансы монтажа

Самая ответственная ваша задача при установке мауэрлата – постоянно проверять горизонтальность строительного уровня. Если вы обнаружили неровность, даже небольшую, сразу исправьте ее: вырежьте выступающие части, а те, что ниже уровня, приподнимите с помощью накладок.

Теперь подготовьте древесину, которая будет служить мауэрлатом. Обработайте его дезинфицирующим средством и антипилатом (против огня), хорошо просушите. Прикрепите брус к будущему месту скрепления маркерами Make, где потом будут просверливаться отверстия.Отдельные части мауэрлата соединяют прямым замком и дополнительно фиксируют гвоздями в местах таких соединений.

Закрепите планку в углах прямым замком или косой расточкой – вам уже удобнее. Закрепите мауэрлат к этим доскам с помощью уголков, пайки или металлических скоб. Но только не стоит использовать ради экономии доску, которую заранее закрепили в верхнем пазу sip-панели (если строить именно из этого материала) – это совершенно ненадежно и чревато для будущего каркаса крыши разрушением. самих панелей под тяжестью кровли и другие плачевные результаты.

И, наконец, все соединения на подъеме мауэрлата с контргайками и все торчащие шпильки – вырубили болгаркой.

Соорудить «скамейку» на мауэрлате

Как только мауэрлат будет уложен, переходите к сооружению так называемой «скамейки»:

• Шаг 1. Измерьте расстояние между противоположными мауэрлатами.
• Шаг 2. Разделите это расстояние пополам и отметьте полет посередине.
• Шаг 3. Соедините метки с осью будущей «скамейки».

Вот на эту ось уложите нижнюю часть. Самый удобный вариант – сделать «скамейку» нижним ходом целиком, в горизонтальном положении, а затем поднять и закрепить вертикально по оси перекрытия.

Несъемные стропила: все популярные способы

Т.к. основная задача Mauralata – распределить нагрузку с крыши, обязательно уделите особое внимание креплению к ней стропил. Дело в том, что от этого зависит, не будет ли вести себя со временем крыша, не будет ли знать или создавать более сильные нагрузки на одну из стен.Это серьезно!

Существует две технологии привязки стропил к мауэрлату:

• Жесткий . Здесь полностью исключены какие-либо смещения стропильных ног, изгибы или смещения. Для устойчивости используется стивочный брус, не дающий скольжения стропильной ногой. А металлические уголки не дают стропилам смещаться по бокам.
• Раздвижная . Такое крепление необходимо, если дом построен из бруса или бруса, который со временем мы заметно осядем.Да и сам мауэрлат здесь обычно не используется – только верхняя макушка среза. Если применить жесткую систему крепления стропил, то в следующем году кровля потеряет до 50% прочности – просто ее поведет.

А теперь обо всем поподробнее.

Жесткое крепление к мауэрлату

Чаще всего в конструкции крыши используются стропила из дерева, как наиболее доступные и простые в обработке. Но древесина плохая тем, что быстро впитывает влагу, а также быстро набухает, хотя после высыхания возвращается к прежним размерам.И особенно важно правильно закрепить деревянные стропила на мауэрлате, чтобы не допустить образования так называемых космических сил во время сырого похода. Что, в свою очередь, способно значительно снизить долговечность и надежность всей конструкции.

Основная задача жесткого крепления – полностью исключить возможность смещения стропила в любую сторону. Здесь сторона выреза на сплаве упирается в мауэрлат и крепко фиксируется забитыми под угол гвоздями.Но крайне важно, чтобы все такие пропилы на стропилах были одинаковыми, по одному шаблону и не более 1/3 ширины стропила.

Второй способ – однократное крепление специальной монтажной пластины. Дополнительно под стропило в некоторых случаях укладывается метровая планка, которая также служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление еще называют навесным, и без причины. Учтите, что разные деревянные дома дают усадку по-разному.Итак, самые маленькие швы бруса по времени, а больше всего – свежий сруб, который всего за год падает до 15%! Причем сама усадка всегда происходит неравномерно, на что еще больше влияет облачность всей системы сплава – если вы не установили раздвижное крепление.

Вращение крыш случается и во время эксплуатации самого дома. Так, при продолжительных дождях древесина сильно разбухает, а зимой теряет большой процент влаги и заметно пахнет.И совершенно по-разному заселяются:

• юг и север;
• сторона, по которой постоянно поступает влажный речной или морской воздух, и более сухой;
• сторона ветра и та, перед которой находится коммунальная служба;
• спрятан от солнца деревом и открыт.

Все это время геометрические параметры реза постоянно меняются. И меняет свои параметры даже центральная стена дома, на которой опираются стойки и балки стропильной системы.Особенно при зимнем отоплении, когда заметно пахло. Поэтому, если стропила на мауэрлате или верхнем венце пропила ржаво-жестко, то снеговая нагрузка заставит стропильную систему взорваться.

Поэтому узел должен быть немного свободным, для чего нужна такая застежка, как “салатник” или “выдвижной”, как это в народе называют. Это особый кусок металла, похожий на петлю. При естественном изменении геометрии пропила она смещается по направляющей, и стропило несколько оседает без вреда для всей системы.

Подробнее о самом процессе:

Кстати, некоторые кровельщики и по сей день выполняют угол скольжения более традиционными способами. Для этого в стропильную ногу заваривают, ставят брус с прорезью на верхний венец и закрепляют такими способами:

• Подтяжки.
• Скрещивание гвоздей в мауэрлате.
• Один вертикально забитый гвоздь.
• Стильные стопорные пластины.

Также в качестве хорошей альтернативы современной скользящей опоре дважды, дважды используйте сплошную клейкую проволоку (мы говорили об этом в пункте о креплении мауэрлата к стене).Он отлично работает на растяжку и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, во всем можно разобраться!

Наиболее подходящий материал для каркаса кровли – древесина сосны или лиственницы. Это вызвано их силой.

Важными требованиями к каркасам и доскам являются их целостность и отсутствие повреждений. Перед непосредственной оценкой B следует обработать антисептическими и тугоплавкими растворами.

Существуют следующие виды крыш: одно- и двуплотные, эмбриональные, полуприцепные, шатровые или многолентчатые малогабаритные.Все перечисленные виды представлены на картинке:

Гора Мауэрлат.

Маурилалат – это основа, на которую ложится весомая часть нагрузки всей конструкции. Мауэрлат состоит из балок, сечением 15х15 см, установленных параллельно коньку. Эти балки требуют надежного закрепления. Начало укрепления этой основы берется при кладке стен, когда между кирпичами помещается так называемый стержень – толстая проволока. В дальнейшем за свободные концы ушибают синяки.

Монтаж Karcasa

Каркас принято называть стропилами, заделанными мауэрлатом. Их застежка состоит из трех гвоздей на узле. При этом два гвоздя поперечным подъемом через стропило забивают сразу на мауэрлат, а третий – перпендикулярно поверхности. Концы балок пенетта крепятся друг к другу также гвоздями или болтами.

Выращивание крыши

В качестве усиления крыш используется такое устройство как балка – это балки, скрепляющие противоположные друг другу стропила.Монтаж тоже приятный.

Во время установки рамы может возникнуть проблема упражнения под прямым углом. Так как же не ошибиться в расчетах?

Угол наклона кровли может зависеть от местного климата. Для мест с холодным климатом характерен угол наклона в 40-45 градусов, препятствующий попаданию снега на покрытие на поверхности крыши. В жарких регионах угол наклона можно уменьшить до трех градусов. Угол следует измерять по «включению», предварительно рассчитав его по формуле.Итак, длину крыши нужно разделить пополам, и поделить высоту конька на результат.

Перед кровлей выполняется перекрытие кровли. Размер досок для него равен 25 см в толщину и 2 м в длину. В случае двойной обрешетки первый слой ложится параллельно коньку, второй – перпендикулярно.

В итоге получаем, что изготовление крыши дома своими руками процесс быстрый, но требует должного внимания к мельчайшим деталям.Чтобы постройка прослужила долгие годы, необходимо при ее возведении соблюдать все необходимые требования и нюансы.

Также не стоит штрафовать при выборе стройматериалов, так как он сыграет в минус качества. Все плиты и материалы покрытия следует проверять на целостность и качество.

Дополнительным способом увеличения жилой площади является обустройство мансарды. Однако не всегда этот процесс происходит быстро. При низком расположении крыши необходимо ее отрегулировать.Узнайте о технологии подъема крыши дома и получите ценные советы специалистов.

Технология и способы подъема крыши своими руками: делаем мансарду под крышей

Перед началом демонтажа кровли оцените ее общее состояние и составьте предварительный план мероприятий. В первую очередь, любая кровля нуждается в дополнительном укреплении. Для этих целей мы рекомендуем использовать металлический каркас камеры.

Ремонтные планки Используется для изготовления винтовых растяжек.Направляющие рельсы дополнительно увеличивают прочность конструкции и предотвращают смещение крыши при подъеме.

Чтобы закрепить швеллер на штанге, дотянитесь до шурупов, длина которых составляет 100 мм, а диаметр – 10 мм. На штангу закрепляется центральный швеллер, на них дополнительно привариваются ушки из металла. С помощью швеллера крыша укрепляется и прочно удерживается подъемником.

Следующий этап – установка подъемных ножек. С их помощью обеспечивается легкий подъем и предотвращается смещение крыши.Общая масса опорных ног иногда превышает полторы тонны. Для стандартной кровли потребуется минимум четыре ножки, каждая из которых весит более трехсот килограммов. Для соединения ножек между собой используется горизонтальный швеллер, интервал между приделами – 25 см.

При соблюдении технологии монтажа этих усиливающих конструкций кровля приобретает необходимую мощность, что обеспечит ее целостность в процессе подъема.Однако перед установкой канала рассчитывается общая масса кровли и ветровая нагрузка на ее поверхность в том или ином климатическом регионе. Стальные ножки устанавливают исключительно на несущие стены, чтобы избежать разрушения конструкций дома под тяжестью этих элементов.

В процессе подъема крыши вам потребуются инструменты в виде:

домкрат
• с дополнительной гидравликой;
• металлическая арматура;
• столбов железобетонных;
• несколько стальных полос;
• гвоздь и молоток;
• мелков;
• труб определенных параметров.

После завершения подготовительных работ приступаем к подъему крыши. В этих целях вызывает панику гидравлический вариант домкрата, выдерживающий вес более десяти тонн. Вариант использования двух домкратов, обеспечивающий лучшее расчетное сопротивление и максимальное распределение общей массы. Поднимая крышу, используйте специальные подложки, повышающие безопасность работ. Для их изготовления используйте нарезчик или стальную трубу квадратного сечения. Интервал между переходами около двадцати пяти сантиметров.Каждая опора оснащена минимум двенадцатью деталями.

Подъем крыши производится равномерно с каждой точки. За один проход поднимается максимум на пять сантиметров крыши. Постепенно поднимая каждый угол, достигайте высоты двадцати пяти сантиметров. Свитки устанавливаются на опорные элементы только после достижения этой высоты. Подняв крышу на 180 см, начинается кладка наружных стен. Для подъема крыши на такую ​​высоту потребуется не менее трех суток.Кладка выполняется с обязательным использованием армирующего пояса. После подъема крыша поднимается и домкратами. Для создания полноценного чердака потребуется поднять крышу не менее чем на 280 см. Эта работа выполняется за две недели. Все свободное пространство после подъема крыши сразу заполняется стенами из кирпича.

После подъема крыши и монтажа стен формируются оконные проемы, утепляются и гидроизолируются подкапотное пространство. Чаще всего утепление выполняется с помощью минеральной ваты.Этот материал обладает прекрасными теплоизоляционными характеристиками. Гидроизоляция покрывает утеплитель как с внешней, так и с внутренней стороны. Для достижения высокого тепло- и гидроизоляционного эффекта используйте специальные мембранные пленки. Чердак размещен по типу многослойного пирога, в который входит пароизоляционный материал, гидроизоляция, теплоизоляция, кровельные материалы и внутренняя отделка. Во избежание появления плесени и грибка оборудована качественная система вентиляции. Фальш-крыша оборудована вертикальными оконными конструкциями.

Предлагаем ознакомиться с вариантом подъема крыши для увеличения высоты потолков в небольшом доме. В процессе работы вам потребуется:

• минимум три масляных домкрата с большой грузоподъемностью;
• несколько деревянных прутьев, стальных мелков и труб;
• жесткие напольные прокладки, равномерно распределяющие нагрузку;
Установлены подкладки
• под балки при подъеме кровли;
• материал для подъема стен: кирпич, камень.

На начальном этапе под балки перекрытия устанавливаются домкраты. Предварительно уберите мебель из комнаты или накройте полиэтиленовой пленкой, так как этот процесс достаточно пыльный.

Начать работу с углов, установить домкрат в соотношении с расположением силовых балок. Установите нарезку на желаемую высоту. Между балкой и швеллером установите вагонку, предотвращающую разрушение конструкции потолка. Постепенно поднимите балку. Убедитесь, что канал расположен строго по центру гнезда.Те же действия повторяются с каждым домкратом. Подняв каждое приспособление на 5 см, приступайте к следующему шагу подъема. Старайтесь при этом не блокировать крышу. Затем ослабьте и остановите домкраты на следующих балках. Поместите прокладки между балками и потолком. Чтобы поднять первую и последнюю балку, используйте увеличенное плечо, так как эти предметы чаще всего находятся в стене. Чтобы не повредить пол, установите между крышей и стенами распредвалы повышенной прочности.

Крыша дома фото:

Далее следует процесс крепления крыши на желаемой высоте.Для этого возьмите под него бэкапы. Из кирпича и бетонного раствора. Особые трудности возникают с оконными проемами, нуждающимися в дополнительном укреплении. Постарайтесь работать как можно быстрее, так как временные опоры имеют достаточно грубую конструкцию, не устойчивы к сильным ветрам.

Мансарда своими руками на крыше дома

Основная функция кровли – защита всего дома от атмосферных осадков, поэтому такая конструкция должна быть прочной, надежной и компактной.Процесс изготовления мансарды на крыше достаточно сложный, но вполне реальный. Таким образом, жилая площадь увеличивается в полтора раза.

Перед началом реконструкции создать проект горного хребта на крыше. Определитесь с типом кровли, чаще всего мансардная крыша двухъярусная, с треугольной рамной конструкцией. В качестве основы для каждой фермы используется балка на потолке, опирающаяся на стену. При реконструкции кровли под жилое помещение изменяется конструктивно-силовая схема опорных элементов.

Предлагаем ознакомиться с переделкой чердака на чердак. Первый – для усиления стропил и балок перекрытия используют вагонку и предварительно соединенные стойки. Для крепления затяжки используются врезные и армированные стропила.

При довольно частом расположении ферм на чердачном пространстве нагрузка от балок передается более равномерно. После реконструкции конструктивных характеристик мансарды нагрузка на перекрытие увеличивается, так как добавляется масса мебели и людей, находящихся на мансардном этаже.Поэтому рекомендуем сделать акцент на установке дополнительных двухуровневых балок с деревянными перегородками.

Обратите внимание, что переделка Furm внахлест – это последовательный и постепенный процесс. При несоблюдении технологии ее проведения есть риск деформации и повреждения кровли. После переделки фермы определитесь с местом установки оконных проемов и с его утеплением.

Второй вариант мансарды мансарды от мансарды – Ostrhea Roof отличается наличием центральных стоек с двумя подкосами.Для усиления конструкции используются стропила и балки перекрытия с двойным сечением.

Далее следует фиксация затяжки на стропилах и стойках, а наклонные балки перераспределяют общую нагрузку. Далее следует процесс снятия нижних частей подпорок и стоек и освобождение места под чердачным помещением. После завершения подготовительных работ проводится утепление и внешняя отделка мансарды.

Устройство кровли дома с пологими прорезями подразумевает увеличение потолочного пространства за счет нижнего помещения.Этот процесс довольно сложный и долгий. Для его проведения необходимо разобрать потолок и на его нижней части закрепить балки с новым чистым полом. Выбирая диаметр поперечных балок, руководствуйтесь индивидуальными расчетами и особенностями помещения.

В любом случае подкровельное пространство нуждается в качественной теплоизоляции и защите от внешних факторов окружающей среды. Комфортная высота потолка на чердаке должна быть не менее 220 см. Тепло- и звукоизоляция выполняется с помощью утеплителя из минеральной ваты, укладываемого между стропилами и балками.Для изготовления каркасных перегородок на чердаке используется легкий стальной каркас, который фиксирует гипсокартон и последующую отделку.

Способы утепления мансард на крыше

Качественная теплоизоляция кровли снижает затраты на обогрев чердачного помещения и повышает комфортность пребывания в нем. Несколько способов утепления чердака. Самые популярные из них – утеплитель из стекловолокна и минеральной ваты.

Первый вариант отличается доступной стоимостью, среди дополнительных достоинств отметим:

• отсутствие токсичных веществ;
• хорошие показатели теплоизоляции;
• влагостойкость;
• долгий срок службы.

Кроме того, стеклянная азартная игра имеет определенные недостатки. Один из них – необходимость работать в специальной одежде и защита утеплителя дополнительными пленками. Поскольку в материале содержится большое количество мелкой пыли, которая поражает слизистые оболочки глаз, работа с этим материалом требует использования дополнительных средств в виде респираторов и специальной одежды. Кроме того, стеклянная спекуляция неудобна с утеплением наклонных поверхностей, так как она деформируется и не обеспечивает необходимой герметичности.

Второй вариант – минеральная каменная базальтовая вата, отличается более высокой стоимостью, что полностью перекрывается эксплуатационными характеристиками. Минеральная вата доступна в различных вариантах: рулонная или плиточная. Материал отлично ложится на любые поверхности, плотно с ними соединяясь. Среди прочих достоинств отметим:

• устойчивость к температурным колебаниям;
• неотброшенных грызунов;
• , обеспечивающая качественную теплоизоляцию;
• простота установки;
• разновидностей форм и вариантов;
Технические характеристики
• отличные, срок службы превышает двадцать лет при соблюдении технологии монтажа.

Однако минеральная вата требует дополнительной гидроизоляции, так как этот материал неустойчив к влаге и разрушает ее под ее воздействием.

Изначально конструкции утепляются по периметру чердака. На следующем этапе проводится гидроизоляция и организовывается пароизоляция с вентиляционным зазором.

Слой утеплителя укладывается на кровлю, перекрытия и перегородки. При наличии лицевой он также подлежит утеплению.Кровельные коньки имеют определенный уклон, а значит, утеплитель должен полностью повторять их форму, герметично сочетаться с конструкцией.

Поэтому для утепления этих конструкций мы рекомендуем использовать плиточные версии минераловатного материала. Дополнительная фиксация утеплителя обречена на гибель. Утеплитель должен плотно прилегать к стене. В противном случае снижается качество теплоизоляции.

Для утепления пола на чердаке используйте три материала:

№

• при наличии железобетонных перекрытий – рекомендуем использовать пенополистирол, который помимо отличной теплоизоляции защищает нижний этаж от шума;
№
• при наличии деревянных полов на железобетонных перекрытиях использовать базальтовую вату, с оборудованными угловыми зазорами;
№
• при наличии деревянных полов использовать любой утеплитель, с дополнительным слоем гидроизоляции.

Ровная ровная поверхность – отличное место для использования рулонного утеплителя, для соединения материала между собой используется специальная лента.

Raise the ride видео:

Одна из ключевых частей кровли – мауэрлат. Это брус, уложенный по периметру верха стен. Его задача – передавать нагрузку с крыши на несущий ящик и фундамент. От надежности приставки Maurolalat зависит прочность всей конструкции. В статье рассмотрим основные способы крепления опорной балки.

Способ крепления во многом зависит от конструкции стен. Итак, на кирпичных, блочных и падающих стенах делают арматурный каркас. Увеличивает несущую способность основания и позволяет без опасений делать крышу. Классический вариант не предусматривает бетонирования, а относится к монолитным или толстым кирпичным стенам. В этом случае процесс установки мауэрлата упрощается и слышен.

Кроме того, кладка Maurolat может производиться как по периметру каркаса, так и только под установку стропила.Рекомендуется отдать предпочтение первому варианту, так как он гарантирует большую надежность. Однако если шаг между стропильными ногами достаточно большой, то целесообразнее применить второй вариант. Для этого брус вырезается на определенную длину и крепится к стене. Так можно сэкономить на материале и не прогадать как конструкцию.

Обычно мауэрлат изготавливают из бруса сечением 100х100, 100х150 и 150х150, а длина составляет 6 метров. Если стена длиннее деревянного бруса, то нужно позаботиться о стыковочно-наращивающем элементе.Есть два варианта, как это сделать:

1. Troubled. При соединении двух брюзонов сделайте пропил на половину глубины дерева. Длина обшивки должна быть в пределах 2-2,5 толщины, то есть если сечение 100х100, то допустимый размер – 200-250 мм.
2. Спит-рваная В этом случае верх и низ толщи отступают от верхней и нижней части и на расстоянии 2,5-3 толщины образуется косой пузырек.

Крепление мауэрлата к стене без армирующего ремня

Возможны три варианта крепления к стенам:

1. С помощью анкерных болтов.
2. Применение стальной проволоки.
3. С использованием стальных скоб.

Теперь давайте более подробно обсудим, как реализовать каждый метод.

Анкерные болты

Это один из самых простых вариантов укладки мауэрлата, поэтому не требует предварительной установки закладных деталей. Подходит для основания крыш как с большой, так и с небольшой нагрузкой.

Принцип крепления заключается в особенностях анкера. Он состоит из двух частей: распорного анкера, который закладывается в просверленное отверстие, и установленного в него винта с накрученной гайкой.Когда начинается затягивание гайки, винт с конической головкой на конце начинает подниматься. Таким образом, анкерные лепестки раскрываются, надежно фиксируя мауэрлат на стене.

Процесс установки выглядит следующим образом:

1. Перед укладкой деревянного мауэрлата поверх стеновой гидроизоляции обычно проводят бегунок.
2. Брус укладывают в штабель и при необходимости делают пару из нескольких элементов.
3. Нанесена разметка мест сверления отверстий под анкер.Каждое соединение двух брюк должно быть застежкой.
4. Диаметр анкера может составлять от 10 до 15 мм, а отверстие на 2 мм больше, соответственно, на 12-17 мм. Важно, чтобы сверло прошло через планку и сделало углубление в стене не менее 180-200 мм.
5. Анкеры уложены, шайба одета и гайка закручена ключом.

Проволока скрученная

Если в последнем варианте место кладки вариант не играл ключевой роли, то при использовании проволоки брус должен располагаться ближе к внутреннему краю.Решение о применении этого метода принимается на этапе проектирования, поскольку важны детали ипотеки. Для этого за 4-5 рядов до окончания кладки между швами укладывают стальную проволоку «трос» диаметром 5-6 мм. Важно оставить достаточную длину, чтобы материала хватило на скрутку.

Расстояние между насадками должно быть 250-300 мм. Закрутка выполняется с внутренней стороны мауэрлата. Чтобы не сомневаться в надежности подключения, используйте крепление или лом.

Как вариант, можно заранее пропустить проволоку через просверленные отверстия в мауэрлате. Для этого, как и в первом варианте, стальную проволоку укладывают 4-5 рядами до конца кладки. Только здесь торцы должны выходить из центра стены. В бруске заранее проделываются два сквозных отверстия, а после проведена застежка и сделана стяжка. Соединительные узлы рекомендуется спроектировать так, чтобы они не мешали креплению стропильных ног.

Крепежные скобы

В стене необходимо при кладке уложить деревянные пробки, пропитанные битумной грунтовкой.Дополнительная защита поможет избежать негативного воздействия на атмосферные осадки. Размеры закладных обычно соответствуют размерам кирпича, а трамбовку монтируют по всему периметру стены.

В зависимости от того, какой край будет устанавливать мауэрлат, будет выбрано место закладок деревянных заглушек. Процесс крепления скоб достаточно простой:

1. Вначале следует положить мауэрлат.
2. Сейчас намечены места забивания концов крепежа.
3. Отверстия выполнены в соответствии с диаметром концов кронштейна. Это гарантирует, что стержни не потрескаются и останутся на месте.
4. Молотки забиты гвоздями.

Крепление мауэрлата на армирующий пояс

Эта конструкция изготавливается не только на непрочных стенах, она может быть полезной и прочной. Армирующий пояс – бетонная лента с армирующим каркасом внутри, уложенная поверх стен. Его ширина должна соответствовать основанию, а высота находится в пределах 200-250 мм.Количество деталей крепления должно совпадать с количеством балок сплава. Поэтому потребность в материале рассчитывается после возведения каркаса кровли.

Цемент марки М400 или М500 применяется для приготовления бетона. Заливка производится единовременно, без разбивки ленты на несколько участков. Только в этом случае можно рассчитывать на достаточную прочность элемента. Бетонный раствор делают из цемента, песка и щебня в соотношении 1: 3: 3. При необходимости можно добавить пластификатор, это будет способствовать равномерному набору прочности бетона.

Далее описана пошаговая инструкция по созданию армирующего пояса и установке на него Maurolat:

1. Установка опалубки. Его можно сделать из простых досок, прибитых к стене брусками. Качество пиломатериалов особой роли не играет, поэтому здесь можно сэкономить. Другой вариант подразумевает крепление к стене из фанеры толщиной 10 мм, а внутри крепление утеплителя. В этом случае утеплитель останется внутри армирующего пояса.Этот метод подразумевает крепление утеплителя герметиком. Самый простой в реализации устройство опалубки – это применение специальных несъемных элементов из пенополистирола. Обычно применяется в тех случаях, когда проектом предусмотрено устройство мансардного этажа.
2. Арматуру укладывают вдоль стен опалубкой, при этом важно сделать отступ 1,5-2 см. Специальный фиксатор поможет упростить дистанцию. Он просто одевается на металлические детали и делает необходимые отступы.С помощью тонкой проволоки детали соединяются между собой, образуя короб, повторяющий пространство внутри опалубки. На витках и стыках двух арматуры одного ряда детали также скручивается проволока.
3. Далее на фиксированном расстоянии укладываются шпильки М-образной формы. Их прикручивают к каркасу в двух местах так, чтобы они стояли вертикально и выполняются поверх мауэрлата на 50-80 мм.
4. Опалубка заливается бетоном и выравнивается по верхнему краю опалубки с помощью правила или гладкой доски.
5. После заливки армирующего пояса укладывается гидроизоляция. Проделываем в мауэрлате сквозные отверстия, а после накатываем его на шпильки. Для определения места сверления можно на шпильки уложить балку и слегка постучать молотком. Тогда в нужных местах останутся вмятины. Важно сделать отверстия диаметром на 2-3 мм больше диаметра шприца.
6. Далее, если на шпильках есть резьба, накручиваются гайки. Если в роли крепежа использовалась обычная фурнитура, то ее конец загибают на мауэрлат.А для надежности крепления вдоль набивают несколько гвоздей и пропитывают их через пятку.

Этот метод применим к стенам без армирующего пояса. Глубина заделки в кирпичную кладку 200 мм. Если шпилька не изогнутая, у простой арматуры, то величина обесценения увеличивается до 400 мм.

Выбирайте способ крепления Мауролата к стене в зависимости от своих финансовых возможностей. Главное, четко следовать рекомендациям, а не полагаться на собственный опыт и тогда у крыши будет надежное основание.

Крыша бани своими руками: устройство, конструкция, утеплитель, фото

Устройство кровельной бани

Крыша бани своими руками

Прежде чем приступить к технологии строительства кровли для бани своими руками разберемся с элементами каркаса кровли, а также с основными условиями, которые используют кровельщики.

Устройство кровельной бани

Основное назначение рамы – выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модульных солнечных батарей или спутниковой антенны).Вот почему прочность и устойчивость каркаса являются важными показателями.

Каркас кровли любого здания состоит из мауэрлата, стропильных ферм, обшивки и рубероида.

Мауэрлат – это деревянная балка, предназначенная для соединения основания короба (кузова) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса кровельной ванны. Если помещение выполнено с каркасом, верхним венцом может служить мауэрлат, если баня из бетонных блоков или кирпича, мауэрлат укладывается на наполнитель гидроизоляционного материала.Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем, как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Главное требование при установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. это будет зависеть от качества крепления каркаса крыши к строящемуся кузову.

Мауэрлат

Следующий элемент каркасной конструкции кровли – ферма . Назначение фермы – равномерное распределение нагрузки по кровле.Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, родственных. Основной элемент фермы – стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся перекладины, стяжки, распорки и перемычки, предназначенные для усиления конструкции стропильных ферм.

Ферма

Обрешетка каркаса Крыша бани в порядке, можно было бы провести качественное крепление рубероида к стропилам.Обрешетка представлена ​​в виде деревянных брусков и досок, приклеенных к сетке. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта крыша. Например, для перекрытия кровли рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а чтобы закрыть крышу из профнастила Хамам, можно создать обрешетку с шириной ячеи в 0,5 метра.

Обшивка каркаса кровельной ванны

Рубероид Крыша бани выбирается по предпочтению собственника постройки.Самыми популярными материалами для кровли ванн являются профнастил, металл, шиферный рубероид. Каждый из этих материалов имеет свои особенности и требования к монтажу угла наклона кровли. Например, рубероид – крыша с углом наклона 5 градусов, профнастил – 8, металл около 30, шифер 20.

Баня металлическая

Двускатная крыша для бани

Двускатная крыша для бани

Двускатная крыша для проекта бани

Чаще всего монтаж двускатной крыши для бани проводится, если хозяин собирается делать бани на чердаке.

Есть два способа установки стропил при создании двускатной крыши:

• Стропила подвесные. Прикрепите стропила одним концом к конструкции кузова, второй конец закрепите между двумя противоположными стропилами (как показано на рисунке).
• Стропила наклонная. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, расположенной по центру. Пример установки наклонных стропил вы можете увидеть на проекте:

  Как установить стропила

Конструкция двускатной крыши популярнее, чем односкатная, т.к.В этом случае угол наклона кровли будет более острым, что предотвратит образование снежных наметов в кровельном материале. Двускатная крыша представляет собой серию идентичных по размеру и форме равнобедренных треугольников, установленных в одном месте по всей длине кровли. Вверху деревянного треугольника стропила называются конскими, поперечная деревянная балка под вершиной треугольника – болтом. Ригель предназначен для усиления конструкции двускатной кровли. Чем меньше будет шаг при установке стропильных ферм, тем устойчивее будет конструкция крыши бани.Обратите внимание, что стропильные фермы проходят по поверхности земли, а затем подаются на крышу. Крепление стропильных ферм к корпусу бани осуществляется после того, как будут потолочные балки (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики прибегают к специальной заготовке.

Монтаж двускатной кровли выглядит следующим образом:

1. Мауэрлат крепится к стене
2. Созданная ферма
3. На противоположных концах крыши есть две стропильные фермы.Для крепления стропил к мауэрлату используйте шурупы типа «рябчик».
4. Для обеспечения устойчивости несъемных стропильных ферм конструкция дополнительно усилена специальными распорками.
5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки оставшихся стропильных ферм (что бы шло гладко, в одну линию)
6. Трос закреплен на других фермах аналогично

Односкатная крыша для бани

Монтаж односкатной кровли для бани – мероприятие менее популярное, т.к.в этом случае угол наклона кровли будет более пологим, что приведет к образованию снежных неметов на крыше бань. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной кровли Вы можете увидеть в этом проекте:

Односкатная крыша для бани

Односкатная крыша для проекта бани

Как видите, опоры кровельной балки разной высоты опираются на стену ванны и удерживают весь каркас крыши.Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Учтите, что установка скатной крыши обойдется намного дешевле, чем установка крутой крыши.

Рекомендуемый угол односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани монтируется на мауэрлат. Кронштейн должен быть выполнен с использованием металлических уголков и медной проволоки. Шаг установки ферм должен составлять около 0,6 метра.Для защиты наружных стен бани от дождя рекомендуется делать стропила вне бокса бани на расстоянии от 0,3 до 0,5 метра.

Подробнее о строительстве односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео-уроках:

Технология строительства односкатной кровли

http://youtu.be/kX7aFQz8aNI

Устройство двускатной крыши бани

Монтаж кровельной системы бани своими руками

После того, как будет смонтирован каркас кровельной ванны, необходимо провести гидро-, паро- и кровельную изоляцию.

Мероприятия по гидроизоляции, пароизоляции и теплоизоляции кровельных бань

Паро- и гидроизоляция кровель

Паро- и гидроизоляция кровли баней пленкой

Схема паро- и гидроизоляции крыши из пленки для ванны

Изначально следует обратить внимание на то, что каркас крыши должен быть сделан из хорошо высушенного бруса.Кроме того, деревянные балки и доски необходимо вручную вскрыть антисептиками, которые предотвратят гниение древесины и увеличат срок ее службы.

Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции), мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения.

Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того, чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждую новую полосу следует укладывать внахлест на предыдущую. Обратите внимание: натягивать пленку к стропилам запрещено, это может привести к повреждению в результате деформации пиломатериала (расширение, сужение) при нагреве и охлаждении (жаркое лето).

Теплоизоляция ванны

Утеплитель для ванны пеной

Утепление кровли ванны минеральной ватой.

Говоря об утеплении кровли бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

• Для утепления кровли бань рекомендуется минеральная вата.Он не горит, прочен и хорошо держит тепло.
• Не рекомендуется использовать пену для утепления крыши бани своими руками, т.к. этот материал при нагревании выделяет вредные вещества.
• Слой изоляции должен быть не менее 10 см.
• Поверх утеплителя укладывается утеплитель, затем рубероид

Что бы вы нагляднее узнали, как утеплить крышу бани своими руками, предоставляем вам соответствующий видеоурок:

Вариант ванны с утеплителем крыши 1

http: // youtu.be / SNiTAWK1n3I

Вариант 2 утеплительной ванны крыши

http://youtu.be/xQONVF46Khk

Вариант 3 утеплительной ванны крыши

Вот и все, я хотел бы рассказать вам о постройке кровли бани своими руками! Надеюсь, что эта статья принесла вам много новых знаний!

Как крепить стропила к мауэрлату

Важность правильного крепления стропил к мауэрлату трудно переоценить. Стропильная нога, опирающаяся на мауэрлат, передает всю нагрузку с кровли непосредственно на конструкцию наружной стены здания.Кроме того, данное соединение должно предотвратить возможное разрушение кровли от сильных ветровых нагрузок.

Крепежные элементы

Для крепления деревянных конструкций используются крепежные элементы из листовой или профильной стали, метрические крепления, гвозди , скобы.

Для гвоздевых соединений используются: болты, гвозди, стержни, шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород древесины они вбиваются без предварительного сверления втулки.При диаметрах более 6 мм во избежание образования трещин в древесине под гвоздь просверливается втулка размером 0,9 диаметра гвоздя.

Кронштейны используются только для соединения бревен или деревянных элементов при отсутствии возможности расколоть дерево. Их желательно размещать в предварительно просверленных отверстиях меньшего диаметра.

Виды стропильных опор на мауэрлат

Стропила бывают двух типов: навесные и наслоенные. Это зависит от способности опереться на стены.Подвесные стропила имеют одну точку опоры на мауэрлат, а другой конец образует гребневой узел с передним упором двух стропил. Наклонные стропила опираются снаружи с одной стороны, а с другой – на внутреннюю стену здания. Подвешивание, не имеющее второй точки опоры, создает тягу от прогиба стропильной конструкции. Поэтому внизу у них есть затяжка, которая принимает на себя разрывные силы.

Стропила

Стропила крепятся непосредственно к мауэрлату.Чаще всего для этого делают вставку в стропильных ногах. Его глубина предусмотрена менее чем на 1/4 высоты стропил. Их фиксируют с двух сторон уголками.

Стропильная система кровли: 1 – мауэрлат; 2 – перфорированный уголок; 3 – кровать; 4 – стропильная нога; 5 – стойка; 6 – гребневой ход; 7 – крестовина; 8 – гидроизоляция; 9 – продольная скоба

Иногда эта фиксация осуществляется скобами. Скобы вбиваются как в стропила, так и в мауэрлат.

Этот способ крепления стропил и мауэрлата осуществляется с помощью держателей балок, прикрепленных с двух сторон:

Часто в стропила вбивают три гвоздя для увеличения жесткости соединения.Один вертикально и два крест-накрест. Причем длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который гвоздь протыкает.

Важно! В связи с тем, что лиственница легко раскалывается, соединения на гвоздях и скобах для нее использовать нельзя.

Подвесные стропила

Подвесные стропила используются для зданий шириной от 6 до 12 метров. При варианте подвесной стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку.Здесь прочность стропил не ослабляется устройством врезки.

Стропильная система подвесная: 1 – мауэрлат; 2 – затяжка; 3 – перфорированный уголок; 4 – ригель; 5 – гребневой ход; 6 – стропила; 7 – болты крепления

Когда длины стропильной ноги недостаточно для создания необходимого свеса кровли, ее срезают на уровне мауэрлата. Свес делается из деревянных брусков (кобылка).

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, напрямую влияет на способ крепления стропил к мауэрлату.

Кирпичные стены

В кирпичных стенах стропильные ноги крепятся к мауэрлату с помощью уголков, скоб, гвоздей и т. Д.

Для защиты от отрыва кровли в ветреную погоду стропильные ноги крепятся через одну в стене с помощью скрутки (O 2–3 мм) 2–3 проволок к костылю. Металлический костыль заранее заделывают в кладку на 200–300 мм ниже мауэрлата. Все части деревянной крыши, относящиеся к кирпичной кладке, должны быть защищены от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизоляция и т. Д.).).

Важно! Не кладите кирпичи полностью и не заделывайте щели между деревянными элементами стропильных опор и кирпичными стенами. Они должны быть открытыми, но защищенными от влаги.

Деревянные стены

Существенным отличием спаривания стропил и мауэрлата для деревянных стен является необходимость определенной подвижности стропил по отношению к мауэрлату. Деревянный дом сразу после постройки дает усадку, что может нарушить конструкцию крыши, если жестко прикрепить деревянные элементы.

Здесь используется подвижная насадка. Это позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений используется крепеж заводского изготовления.

Мауэрлат защищен от ветровых нагрузок путем соединения его с предпоследним венцом бревенчатой ​​стены или стены из бруса. Для этого в мауэрлат и стену вбивают скобы. В домах из бруса или бревна последний венец стены часто служит мауэрлатом.

Стены из газобетонных блоков

Газобетонные блоки не обладают достаточной прочностью для крепления крыши к стенам.Поэтому в них делают монолитный армированный пояс, в который закладываются металлические шпильки.

Мауэрлат устанавливается на них через предварительно просверленное отверстие и прикручивается к ремню. Нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается прежним.

Соединение стропил с мауэрлатом в зависимости от стропильной конструкции

Стропильная система кровли может иметь огромное множество вариантов.Это обеспечивается достаточно простой обработкой древесины как строительного материала. В целом можно выделить несколько типов таких систем: балки, арки, фермы и даже рамы.

В любом конкретном варианте стропильной крыши есть отличия в устройстве сопряжения стропил с мауэрлатом. Для небольших построек (сарай, гараж, небольшой загородный дом и т. Д.) Вы можете сделать это соединение самостоятельно, руководствуясь описанными выше способами крепления.

Для более ответственных зданий и сооружений рассчитываются все элементы сопряжения, включая металлический крепеж.Согласно сделанному расчету подбираются материал, размер и количество необходимых конструктивных деталей. Поэтому расчет конструкции в таких случаях лучше доверить специалистам.

Несколько правил выбора способа соединения стропил с мауэрлатом

1. Нормативная влажность древесины – 12%. Влажность свежесрубленной древесины может составлять до 100%. Когда древесина сжимается, она деформируется. Если для стропил используются изделия, не достигшие нормативной влажности, то при жестком соединении мауэрлата и стропил может произойти нарушение целостности древесины.Желательно использовать продукты стандартной влажности, а также исключить возможность намокания деревянных деталей обработкой влагозащитными покрытиями.

2. Если часть стропильной ноги находится в теплом помещении, а часть – в холодном, то разные температурно-влажностные условия эксплуатации также влияют на работу всей конструкции крыши. В этом случае необходимо сделать дополнительную защиту в местах перехода стен или потолка от биологического повреждения древесины и воздействия влаги (обработка специальными веществами).При таких условиях эксплуатации используются только прямоугольные стропила.

3. При подрезке стропильной ноги следует учитывать, что длина части, которая опирается на мауэрлат, должна быть меньше высоты стропил.

4. Место стыка стропил и мауэрлата в каменных наружных стенах необходимо утеплить для защиты от промерзания.

5. Важно, чтобы на металлических частях стыков не образовывался конденсат. Если это все же произошло, то деревянную часть контакта с металлом необходимо защитить от влаги (эластичные прокладки, мастики, уплотнительные ленты, рубероид, гидроизоляция и т. Д.)).

Как утеплить жилую мансарду. Изоляция Hansard изнутри

Чтобы чердак стал жилым помещением, пригодным для проживания людей, важно выполнить две вещи: утеплить его и закалить. Примечательно, что правильно подобрав утеплитель, можно убить двух зайцев. Все дело в том, что качественные материалы не только обладают низким показателем теплопроводности, но и обладают свойствами поглощать звук. Для зимнего проживания на чердаке утеплитель – единственный способ удержать тепло, которое быстро уйдет с крыши.Вы можете нанять специалистов для этой работы или сделать все своими руками.

Какой бы вариант вы ни выбрали, ваше участие все равно необходимо. Во-первых, необходимо выбрать качественный утеплитель. Во-вторых, зная, как утеплить крышу мансарды изнутри, вы сможете контролировать своих рабочих. Поэтому статья будет полезна каждому.

Устройство кровельного пирога

Чтобы натяжной пол правильно функционировал, нужно сделать правильный кровельный пирог.Только так можно добиться качественного утепления, а сам утеплитель прослужит долгие годы. Если вы еще не знаете, что входит в кровельный пирог, то это слои:

1. Рубероид.
2. Обсек.
3. Канал приточный.
4. Слой гидроизоляции.
5. Слой утеплителя.
6. Слой пароизоляции.
7. Уборка чердака.

Если ваш чердак будет утеплен таким образом, то никакой холода не будет страшно.Кроме того, благодаря гидроизоляционному слою, даже при протечке кровли утеплитель не будет намокать. А испарение послужит преградой для теплых воздушных масс (пара), поэтому утеплитель не промокнет от конденсата. Все это продлит срок службы как кровли, так и самого утеплителя.

Для начала отметим, что мансардная крыша не имеет привычной формы куба. Ее поверхности наклонные. Поэтому если говорить об утеплении мансарды изнутри своими руками, то используемый материал должен хорошо держать форму, не гнуться и не деформироваться от веса.Иначе утеплить не получится.

Еще один важный момент – плиты или рулон утеплителя будут размещены в пространстве между стропилами. Получается, что некоторая нагрузка ложится на конструкцию крыши. Если нагрузка большая, это чревато плохими последствиями. Именно поэтому Материал для утепления чердака должен иметь небольшую долю.

Для того, чтобы вам было удобно уложить утеплитель между стропилами, можно рассчитать шаг их крепления к устройству кровли так, чтобы он совпадал с шириной утеплителя.Тогда вам не нужно будет вырезать материал определенной ширины, выполняя лишние действия.

Во избежание образования мостиков холода утеплитель должен плотно прилегать друг к другу и стропилам. Ведь через все щели будет тепло, а утеплитель не будет таким эффективным. Если речь идет о пенопласте, стыки можно заделать монтажной пеной, а сам утеплитель укладывается в два слоя в шахматном порядке. Итак, простыни перекрывают мостики холода.

Примечание! Нарзард – это не только кровельный помой, но и два фронтона и эндау.Если они не вдохновятся, или сделают это плохо, то все усилия окажутся напрасными.

Требования к теплоизоляции

Исходя из всех вышеперечисленных критериев, можно сделать некоторые выводы об утеплении для мягкой кровли. Он должен соответствовать некоторым требованиям:

• низкая теплопроводность;
• плотность и способность сохранять форму;
• малая доля;
• шумопоглощение;
• огнеупор и влагостойкость;
• экологическая чистота;
• Прочность.

По этим параметрам необходимо утепление чердака. Это очень важно, так как в противном случае изоляция может оказаться неэффективной и опасной для человека. А какой материал подходит для этих целей? Чем утеплить чердак?

Что выбрать

Если вы не разбираетесь в изоляционных материалах, мы постараемся вам помочь. Некоторые из них могут быть уже знакомы, но о других вы не слышали. Мы рассмотрим наиболее подходящие материалы для утепления мансардной крыши, их особенности, плюсы и минусы.

Это список лучших вариантов утепления мансарды изнутри. Они проверены временем, надежны и экологически чисты. Обитать в своем доме не страшно. А теперь теория плавно переходит в практику.

Теплый чердак изнутри своими руками

Итак, если вы не хотите использовать бригаду специалистов, которой придется хорошо платить, то все работы можно выполнить самостоятельно. Это не так сложно, как может показаться. Утеплитель от рака Рассмотрим на примере минеральной ваты, так как это один из популярных вариантов.Просчитать количество утеплителя нужно заранее с помощью специального онлайн-калькулятора. После этого покупайте материал.

Для начала нужно подготовить все инструменты и материалы для работы. В этот список вошли:

1. Сам Хитман.
2. Молоток.
3. Киянка, долото и зубило.
4. Гидропароизоляционная пленка.
5. Рельсы и крепеж деревянные (гвозди, самоотверженность).
6. Отвертка.
7. Топор строгальный и лопаточный по дереву.

Примечание! Позаботьтесь о своей защите. Возьмите перчатки, костюм и маску, так как от Минвати может подняться пыль.

Чтобы утеплить мансардную крышу изнутри, первым делом нужно выполнить несколько действий снаружи. Мы говорили о том, что крыша должна быть хорошо вентилируемой. Поэтому поверх стропила нужно уложить слой гидроизоляции. Начинайте работать снизу, двигаясь вверх. Пленка Stelite Van составляет 15 см, а места стыков заклеивают специальной лентой. Пленку к стропилам можно крепить двумя способами: степлером или рейками.Выбор ваш. Важно, чтобы материал не сильно растягивался, но не болтался. Допускается свешивание на 1 м 2 см.

Теперь войдите на чердак, где будет выполняться основной объем работ. Все просто: минеральную вату нужно разрезать, исходя из шага стропила, и положить в пространство между ними. Чтобы материал плотно прилегал к дереву, сделайте его ширину на 5 см больше. Тогда не будет швов и мостиков холода. Это сделает утепление качественным, без потерь тепла.Ваша задача – уложить минеральную вату во все пространство между стропилами, тем самым утепляя крышу. Также не забываем про только front и endand. Чтобы материал не выпадал из стропила, его можно закрепить леской, натянутой по краю стропила.

Осталось мало – произвести испарение утеплителя. Сам пароизоляционный материал изготавливается в виде пленки, которую нужно крепить к стропилам изнутри. Итак, она покроет утеплитель.А чтобы пар не проникал сквозь стыки пленки, нужно сделать всего 10 см. Только тогда материал будет полностью защищен как изнутри, так и снаружи чердака.

Вот и все. Осталось обшить чердак изнутри, и она готова. Благодаря такому утеплению не теряется полезное пространство, так как слой утеплителя находится на уровне стропила. По этому принципу выполняется утепление рулонными и плитными материалами.

Статистика утверждает, что более 50% жилых субквартирных помещений в Российской Федерации утеплены минеральной ватой. Популярность материала о его неоспоримых достоинствах? В этом обзоре утепление чердака мансарды изнутри Минсервис своими руками и проанализировал метод с функциональной и технологической точек зрения.

Плиты, маты и рулонные материалы из базальтового волокна, используемые для утепления чердака изнутри, привлекают девелоперов и строителей тремя важными свойствами:

Минеральный ват – эффективное и популярное средство защиты в России

• Пожарная безопасность.Все марки Minvati относятся к категории NG.
• Парри проницаемость.

  Благодаря способности абсорбировать конденсат и испарять его при повышении температуры Минват отлично работает при контакте с деревянными стропилами. Она защищает их от схождения, которое является причиной развития грибка и гниения древесины.

• Хорошие шумопоглощающие характеристики. Хаотично ориентированные волокна наиболее эффективно снижают уровень высокочастотного шума, который в дождь особенно раздражает и раздражает.

Описанные характеристики, намного превышающие стоимость, влияют на выбор данного вида утеплителя для утепления чердака. Однако различные марки базальтовой теплоизоляции существенно отличаются друг от друга по ряду других параметров. Утепление мансарды изнутри комнаты своими руками требует определенного опыта работы с Минватой и накладывает дополнительные ограничения на свойства материала: это становится понятно из видео, размещенного в разделе «Алгоритм самостоятельной установки».

Среди этих дополнительных качеств выделяются:

1. Форматный материал. При прокладке между балками сплава ширина теплоизоляции должна составлять 600 – 610 мм.
2. Плотность. При работе в одиночку, чем меньше печь или ее вырез, тем лучше.
3. Эластичность и достаточно высокая жесткость. Это качество значительно упрощает утепление мансарды Минвата.
4. Наличие больших толщин 100, 150, 200 мм.

Распространено заблуждение, что высокая плотность базальтового утеплителя указывает на его повышенную энергоэффективность, а также на низкую жесткость и неспособность сохранять форму.Однако прямой зависимости теплопроводности и жесткости от плотности не существует. Величина определяется длиной, толщиной волокон, а также типом их ориентации.

Минвата в виде плит удобна только для утепления мансард

Мы сравнили реальные параметры марок минеральной ваты, рекомендуемых ведущими производителями для утепления кровли. Всем четырем заявленным требованиям удовлетворяют только три наименования: Rockmin и Rockmin Plus (бренд Rockwool), а также плиты Rocklaight Техтониколь.Плиты этих марок (формат 1000 × 600 мм и 1200 × 600 мм) толщиной 100 мм весят соответственно 1,6 кг; 2,1 кг и 2,9 кг. При этом они эластичные и хорошо держат форму.

Существует много типов изоляционных материалов из минеральной ваты, которые превосходят рекомендованные по термическому сопротивлению или жесткости. Но все они имеют неподходящий формат, или очень серьезны, или недостаточны, и поэтому работать в одиночку неудобно.

Состав кровельного пирога

Изоляция жилой приставки из минеральной ваты требует обязательной компенсации недостатков этого материала: способности впитывать влагу, поступающую из помещения, а также высокой ударопрочности и низкой стойкости к атмосферным осадкам.Поэтому в состав кровельного пирога, предусматривающего использование волокнистой изоляции, вводят две, а иногда и три мембраны. По направлению наружу комнаты слои располагаются в следующем порядке:

Схема утепления Mountsard Hansard

1. Финишная облицовка потолка. Самый теплый материал для этого слоя – гипсокартон и слой шпаклевки (учитывается отдельно при тепловом расчете).
2. Воздушный зазор в облицовке для крепления чистовой облицовки.Он равен толщине участков (или оцинкованных профилей) обрешетки. Для работы теплоизоляционной системы этот зазор не требуется.
3. Куда отличалась пленка. Защищает утеплитель от пара, поднимающегося из помещения.
4. Основная изоляция (2 – 3 слоя минеральной ваты).
5. Мембрана с высокой плотностью (гидроизоляция). Его особенность заключается в одностороннем течении воды. Идущая снизу влага (испарившаяся минеральная вата) должна беспрепятственно проникать через мембрану, а падающая сверху вода (атмосферные осадки и конденсат) – переворачивать под кровельный пол вниз, на улице.Пленки этого типа совмещают в себе функции гидробезопасности и ветрозащиты. В отечественной практике хорошо зарекомендовали себя трехслойные мембраны Изоспан. Лучше для чердака мансарды изооспин AQ PROFF, отличающийся высокой прочностью и хорошим показателем прохождения пара (1000 г / м2 в сутки). Зазор между изоспаном и минватой не нужен.
6. Вентиляционный зазор между мембраной и кровельным настилом. Каркасы образуются обрешеткой, расположенной перпендикулярно стропилам в плане.Толщина обрешетки обычно 4-6 см.
7. Кровельный пол.

Достаточная толщина изоляции

Для определения необходимой толщины минеральной ваты выберите один из независимых сетевых теплотехнических калькуляторов (не принадлежащих производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значительным изоляционным слоем.

Толщина утеплителя чердака должна быть точно рассчитана.

После этого расчет покажет конечную температуру в помещении. Методом последовательных приближений можно найти значения всех параметров теплоизоляции, обеспечивающих необходимый уровень комфорта на чердаке.

В большинстве регионов европейской части РФ необходимая толщина минеральной ваты с внутренним утеплителем мансарды составляет 280 – 300 мм.

Часто застройщики довольствуются значениями 200 – 250 мм по той причине, что «это соответствует геометрии стропила» и «это проверено практикой». Они просто игнорируют тот факт, что на чердаке предусмотрена компенсация тепла за счет систем отопления, расположенных на первом этаже. Сэкономленные на утеплении чердака деньги выливаются в значительный ежегодный перерасход энергии.

Таблица: Сравнительные характеристики различной изоляции и необходимой толщины в зависимости от теплопроводности

Независимая технология монтажа Minvati

Первоначально необходимо убедиться, что внешние элементы кровельного пирога (или, по крайней мере, гидроизоляционный слой ) уже смонтированы.Для установки наружной мембраны необходимо защитить минеральную вату от попадания атмосферной влаги.

Минеральная вата плотно промаркирована между балками перекрытия или стоек

Далее проверяется ширина проемов между быстрыми балками. Если размер составляет от 550 мм до 600 мм, то утеплитель резать не нужно (можно использовать заводскую ширину плит 600-610 мм). Если расстояние между стропилами больше 600 мм, необходимо будет вырезать из плит минеральной ваты фрагменты необходимой ширины из расчета на сжатие сборки 20 – 30 мм.Например, если стропильная ниша имеет ширину 720 мм, то из плит 1200 × 600 мм вырезают секции 700 × 600 мм. Накапливаются остатки 500х600 для утепления различных контуров (для стен медсестры, вокруг оконных проемов, для укладки поверх ригелей и т. Д.)

Второй метод заключается в диагональном разрезании прямоугольные пластины и относительное смещение половинок по этой диагонали. При смещении общая ширина увеличивается, обеспечивая прилегание шерсти к вертикальной поверхности стропила. Однако в этом случае следующие пластины криволинейно вырезать и снаружи придется разрезать.

Укладка минеральной ваты и дальнейшие операции выполняются самостоятельно следующими способами:

Крепление минеральной ваты капроновой нитью

1. Если нет значительных перепадов проемов между стропилами по ширине, можно произвести установку плиты из минеральной ваты без подготовительных работ. Материал на 20-30 мм позволяет выложить изнутри комнаты в скат крыши все элементы утеплителя.В противном случае используется временный (съемный) светильник из планок, досок или капроновой нити (несъемной), натянутой по нижним краям зигзага, натянутого по нижним цветам. Слои минеральной ваты выкладываются в шахматном порядке внахлест на стыки.
2. Снизу к концам стропила степлером, скрепляющая пароизоляционная пленка. Нужно состыковать его с усами, утопив стыки специальным скотчем.
3. Навесная обрешетка для монтажа финишной обшивки потолка.

Видео: как утеплить кровлю мансардного этажа минеральной ватой (Isover pro 100 мм и URSA Pure One 50 мм)

Общая толщина утеплителя составила 250 мм. Крепление утеплителя осуществляется планкой 50 × 40 мм. Чтобы избавиться от «Спасения Минвати», автор видео дополнительно использует шпагат, который крепится к ступеньке к перекладине.

Утепление мауролата и стен

Утепление стен монсард должно быть замкнутым контуром с изоляцией кровельных стержней.Тепловой расчет для стен выполняется отдельно. В большинстве случаев он показывает необходимую толщину утеплителя в 1,5 раза меньше, чем для кровли.

Маурилалат – это бревно или брус, служащие для передачи и усреднения давления от стропильных балок на верхний конец стены. Утеплитель из мауэрлата рекомендуется для установки гидробриера. Мауэрлат утеплен сверху и с улицы. Затем устанавливается мембрана.

Видео в помощь: Почему образуется влага на крыше мансарды, утепленная минвата

Заключение

Помимо высоких функциональных свойств минеральной ваты, используемой в жилых подквартирных домах, потребителей привлекает возможность существенной экономии.Основной источник – не цена материала, а самостоятельное выполнение работ. Однако для установки, которая является одной, к волокнистому изоляционному материалу предъявляется ряд дополнительных требований. Только их учет при выборе сорта шерсти гарантирует вам спокойную, размеренную работу.

При выборе утеплителя для чердака важно учитывать несколько факторов, определяющих его безопасную и эффективную службу:

1. Теплопроводность. Ключевой показатель, определяющий выбор теплоизоляционного материала.Показывает, сколько тепла может пропустить материал за единицу времени. Единица измерения – Вт / (М × ° К).
2. Способность материала пропускать через себя влагу или водяной пар. Для мансарды требуется максимально «дышащий материал».
3. Безопасность. Учитывая то, что чердак утепляет изнутри, на первый план выходит момент сохранности материала. При этом не должно исходить от него неприятного запаха или выделяющихся в воздухе веществ, негативно влияющих на слизистую оболочку человека.
4. Простая установка. Воюющий мансардный этаж дома необходимо, чтобы сам материал был удобен и прост в установке, для чего не требовалось специального или дорогостоящего оборудования.
5. Срок службы. Большинство теплоизоляционных материалов рассчитаны на срок службы до 50 лет. Нас это устраивает.
6. Пожарная безопасность. Опять же, учитывая конструктивные особенности мансардного помещения, важно, чтобы утеплитель был максимально негорючим – не поддерживал горение и выделял минимум токсичных веществ при плавлении.
7. Плотность. Материал с большей плотностью имеет больший вес. Утяжеление стропильной системы на чердаке ни к чему хорошему не приводит. Лучше обратить внимание на утеплитель с меньшей плотностью. Хотя практически все легкие утеплители на рынке легкие и воздушные, поэтому при выборе этот фактор стоит на последнем месте.

Выбрав, как утеплить чердак изнутри и зайти в строительный магазин перед вами откроется невероятная картина.Выбор просто огромен – материалов, фирм, размеров, форм отличный набор. Как найти среди них правильное утепление мансарды качественно, относительно недорого и надолго? Давайте разбираться вместе. Рассмотрим индивидуально каждый вид материала и взвесим его положительные и отрицательные стороны применительно к утеплению чердачного помещения.

Подробные технические характеристики этих материалов мы приводить не будем. Наша цель – определить, насколько они подходят для утепления чердака.Итак, выбор утеплителя для мансарды из самых популярных.

Минеральная вата

Его по праву можно назвать «королевой» среди других материалов. Распространен во всех регионах России и СНГ. Почему она получила такое широкое распространение? Легко производить, транспортировать и устанавливать. Негорючий и имеет высокую теплотехнику.

Минвату можно разделить на несколько основных видов, которые сегодня продаются:

• шлак;
• каменная (или базальтовая) вата;
• стеклянная вода (стекло).

Хотя в среднем их характеристики схожи, но все же есть, что поможет нам выбрать среди них ту, которая больше подходит для утепления чердака.

Чтобы упростить определение того, как утеплить чердак изнутри, мы будем следовать определенным выше характеристикам в последовательности, которой обладает каждый из вышеуказанных материалов.

Шлаковата (шлак)

Изготовлен из отходов взрывных работ. Имеет воздушную структуру. Волокна скрепляются между связующим материалом.

Теплопроводность. Диапазон значений 0,046 – 0,048 Вт / (M × ° K). Этот показатель точен в случае качественного гидроизоляционного шлака.

Гигроскопичность и паропроницаемость. Благодаря своей структуре шлак имеет высокие показатели паропроницаемости и гигроскопичности. Нужна качественная паро- и гидроизоляция.

Безопасность. Сам материал безопасен. В нормальном состоянии не различает вредных веществ. При установке необходимы спецодежда и средства защиты органов дыхания и органов дыхания.Волокна имеют небольшую длину и способны вызывать раздражение.

Простая установка. Устанавливается максимально просто благодаря своей гибкости и равномерной толщине.

Срок службы. Производители заявляют 50 лет. Этот показатель сильно зависит от качества монтажа, водонепроницаемости и качества самого шлака.

Пожарная безопасность. Предельно допустимая температура – 300 ° С. Для мансардной кровли вполне приемлема, учитывая то, что температура возгорания дерева от 320 ° С.Не поддерживает горение.

Плотность. Низкая, воздушная структура. Хорошо пропускает воздух. Легко, не создаст нагрузки на конструкцию крыши.

Особенности. В основном он используется для изоляции производственных цехов и помещений с хорошей вентиляцией. Доменный шлак и вредные связующие создают опасность для здоровья человека. Он может вступать в реакцию с металлом в конструкции крыши. Хотя для мансарды это обычно неактуально.

Выход. Для утепления чердака мансарды не лучший выбор по своему составу и влиянию на здоровье человека.

Каменная вата (базальт)

Изготовлен из базальта или аналогичных каменных пород. Имеет воздушную структуру. Выпускается в рулонах или циновках.

Теплопроводность. Находится в диапазоне от 0,076 до 0,12 Вт / (М × ° К).

Гигроскопичность и паропроницаемость. Показатели – шлаковый шлак. Как и любая минеральная вата, имеет высокую твердость. Ему нужно защищать от воды, иначе теряет свои свойства.

Безопасность. Самый безопасный из всех видов минеральной ваты.Волокна длиной до 16 мм и толщиной до 12 мкм. Однако при работе с ним желательно носить защитный костюм, респиратор, очки и перчатки. Чем выше плотность, тем меньше он распадается при работе и уменьшает присыпание ваты мелкими волокнами.

Простая установка. Монтаж удобен с учетом плотности. Чем плотнее, тем проще его крепить на вертикальных или наклонных поверхностях. Особенно удобен для крыш с ловушками.

Срок службы.До 50 лет. Многое зависит от правильного монтажа, а главное – от гидро- и пароизоляции.

Пожарная безопасность. Максимально допустимая температура нагрева составляет 600 ° С. Очень хорошо подходит для деревянной системы боронования чердака. Если провести качественный монтаж в 2 слоя с нахлестом, можно полностью защитить деревянные элементы кровли от возгорания.

Плотность. От чрезвычайно низкого, для общего монтажа, до максимально плотного, для использования в утеплении фасадов зданий снаружи.Для утепления подойдет чердак средней плотности.

Особенности. Относительно дорогой вид утеплителя. Цена обусловлена ​​высокими показателями безопасности для здоровья. Чем плотнее, тем дороже. Имеет высокую звукоизоляцию.

Выход. Утепление мансарды каменной ватой – отличное решение. По всем показателям он идеально подходит на роль утеплителя мансардного жилого этажа изнутри. Единственный момент – материал дороже.

Стекловата (стекловата)

Самая распространенная из всех видов шерсти.Часто именно она имеет в виду, когда говорят о Минвате. Изготавливается из отходов стекольной промышленности, боевого стекла и кремния. Более дешевая каменная вата.

Теплопроводность. В диапазоне от 0,029 до 0,050 Вт / (М × ° К). Такой низкий показатель получает конструкция. Максимально тонкие волокна, толщиной 4 мкм.

Гигроскопичность и паропроницаемость. Гигроскопичен при попадании внутрь влаги из воздуха. Если попадает просто вода с кровли, она течет, не проникает в материал за счет специальных гидрофобных добавок.Рекордные показатели проницаемости, что делает его подходящим утеплителем для чердака.

Безопасность. При установке необходимо соблюдать особую осторожность, чтобы не допустить попадания хрупких стекловолокон на кожу, в дыхательные пути и глаза. Лучшей защитой будет специальный костюм, закрывающий все тело, очки, плотно закрытые глаза (по виду плавания) и резиновые перчатки.

Если стеклянная игра попала на кожу, ее следует промывать только холодной водой. Горячая вода расширяет поры кожи, а волокна проникают глубже, вызывая еще больший зуд.

Простая установка. Материал выпускается в рулонах и матах. Для утепления чердака удобнее устанавливать маты, ведь это может сделать один человек. Рулоны больше подходят для горизонтальных поверхностей, например, для утепления технологического чердака над перекрытием мансарды.

Срок службы. 50 лет. Она может резко снизиться при плохой гидроизоляции. Особенно, если хлопок укладывается в вертикальной или наклонной плоскости, где он может ползать под своим весом.

Пожарная безопасность. Допустимая температура нагрева – 450 ° С. Допустимый показатель для утепления кровли утеплителем.

Плотность. По плотности похож на шлак. Для наружного утепления используются более плотные маты.

Особенности. Он сделан из стекла, поэтому правильная установка – залог безопасного проживания на чердаке. Правильно проколотые стыки испарения защитят жителей от мелких волокон, которые неизбежно отделятся от основной массы утеплителя.Минвату очень любят мышей, хотя в большинстве случаев в его состав добавлен яд.

Выход. Многие профессиональные строители рекомендуют для утепления мансард использовать минеральную вату. Сочетание цены, качества, простоты монтажа и теплотехнических характеристик делает минеральную вату выбором №1 для многих домовладельцев с мансардным этажом.

Прочие материалы

К остальному относим EcoWhat, пенополиуритан напыляемый, пенопласт и экструдированный пенопласт. Сами по себе материалы неплохие.Но для утепления мансарды своими руками не годится. Почему?

Equata – требует специального оборудования;

Пенополиуретан напыляемый – требуется специальное оборудование, но можно использовать;

Экструдированный пенопласт – даже менее пригоден для внутреннего утепления мансардного этажа, чем пенопласт. Основная причина – низкая паропроницаемость.

Подвести итог

Если коротко – для утепления чердака больше подойдет каменная или стекловата. Паропроницаем, удобен в установке и обладает высокими характеристиками. Толщина утеплителя чердака должна быть не менее 200 мм. В некоторых холодных регионах России этот показатель доводят до 350 мм, то есть 7 слоев утеплителя.

Теперь, понимая, чем лучше утеплить чердак изнутри, какие материалы использовать, рекомендуем ознакомиться.

При строительстве или реконструкции крыши дома набирает популярность Строительство чердачного помещения.

Это дает возможность увеличить жилую площадь дома до , сэкономив на строительных материалах.

Но чтобы чердак стал подходит для жилья Надо проводить утепление помещения изнутри или снаружи.

Ведь больше всего тепла теряет чердачное помещение, так как оно имеет большую площадь контакта с окружающей средой с улицы. Утепление мансарды мансарды изнутри можно проводить в любое время для любой температуры.

Еще один плюс внутренняя изоляция Это возможность переноса процесса утепления на более поздний срок, например, при долгосрочном строительстве или временно ограниченном финансировании.

Техника утепления Помещение изнутри немного отличается от внешнего метода, но имеет свои отличительные особенности.

Не вся изоляция , используемая для внешних стен, может быть пригодна для внутренних работ. И тут возникает вопрос: как утеплить чердак изнутри своими руками?

Чаще всего Для утепления стен и фасадов мансардного помещения применяют такие утеплители как:

• Минвата.
• Eau.
• Пеноплекс или.

Первые 2 материала пропускают пар и имеют более высокие показатели влагопоглощения, чем пеноплекс. При утеплении их обязательно Необходимо использовать или пленки.

Пеноплекс отличается низкой теплопроводностью и паропроницаемостью, а также не нуждается в пароизоляции. Но, как показывает практика, слой такого утеплителя все же кладут.

Утепление мансард Frontton и Paul изнутри нужно производить, точно соблюдая все нюансы технологии.

Фронтон – это вертикальная торцевая стена, ограниченная сторонами коньков кровли.

Утепление фасадов Происходит аналогично утеплению стен дома изнутри. А утепление пола снизит теплопотери в помещениях под чердачным помещением. С информацией об утеплении крыш можно ознакомиться в статье «».

Мансардный утеплитель минераловатный

В заключение можно сказать, что каждый утеплитель, используемый для утепления чердака чердака изнутри, имеет различные технические характеристики, цену и свойства. Мансардный утеплитель своими руками Это не займет много времени и не вызовет особых сложностей, если четко соблюдать все правила технологии монтажа и рекомендации опытных специалистов.

Как легко и быстро утеплить собственную мансарду изнутри с помощью побега. Посмотрите видео:

Это естественное желание, это прекрасная возможность увеличить площадь и жилую площадь своего дома. К тому же он придает строению особый шарм, привносит в его внешний вид некоторую романтичность.

Мансарды расположены почти под крышей. Какие требования обычно предъявляются? Важно, чтобы летом здесь было достаточно прохладно, а зимой сухо и тепло. Чтобы помещение соответствовало таким же требованиям, важно знать, какие процессы в нем происходят, чтобы понимать суть грамотного утепления.

Выполнить все необходимые работы своими руками несложно, технология их довольно проста. Главное для этого – добросовестный партнер и наличие необходимых инструментов.Если все сделано технологически правильно, не промокнет и не гниет, но прослужит долго и надежно.

Жилье под крышей – особое помещение. Его стены прилегают к поверхности, а зазоры имеют размер всего 10-15 см. В этом заключается характерная особенность комнаты – зимой она моментально воспроизводится, причем буквально на глазах. Сквозь кровлю зимой такое ценное для жилья тепло, летом она наоборот нагревается, значительно повышая температуру в помещении.

Процессы зависят от качества, а также от теплопроводности материалов, используемых для производства.

Зимой нагретое тепло распространяется под аркой крыши, а затем исчезает из-за теплопередачи кровельных материалов. Лежащий на крыше снег начинает таять и, превращаясь в лед, разрушает его покрытие.

Летом уже поздно, обогревается вся конструкция, к тому же в помещении слишком сильно греется. Если в здании есть привычный холодный чердак, то все происходит иначе.

Функцию теплоизолятора в таком корпусе выполняет воздух внутри помещения, а зимой снег на его крыше.

Подача материалов вместе с воздухом задерживает движение днища, от корпуса, тепло.

Благодаря этому даже в очень морозные зимы в мансардном помещении бывает около 0 градусов. Снег на улице не тает, являясь еще одним дополнительным изолятором. Летом Т регулируется краями на лобке, которые играют роль своеобразной системы.Как утеплить чердак?

Помещение должно быть правильно утеплено: тщательно подобранный по параметрам материал и с полным соблюдением технологии.

Мансардная изоляция: Материалы

Выбор оптимально подходящего материала – очень ответственная задача. Ведь от этого зависит многое – толщина самого «пирога» утеплителя, количество минимальных слоев в нем.

К нему предъявляются особые требования:

• Низкая теплопроводность. Самый подходящий материал с коэффициентом не выше 0,05 Вт / м * к.
• Легкость. Важен вес материала, он не должен перегружать крышу.
• Низкая влагопроницаемость. Если вдруг крыша протечет, она не должна опьянеть и потерять свои качества. Или он должен быть хорошо изолирован, чтобы избежать намокания.
• . Обязательно, чтобы материал был негорючим и не поддерживал горение.
• Упругость удерживающей формы. Благодаря своему расположению, легкие материалы на минеральной основе могут как бы ползать, оставляя пустоты. Поэтому так важно, чтобы он мог держать форму.
• Устойчивость к резкой смене смены.
• Прочность и долговечность.

Конечно, все это в идеале, но бывает нечасто.

В каждом случае необходимая толщина рассчитывается строго индивидуально. Если подобрать этот показатель примерно, то, скорее всего, 25 см будет достаточно.

Glasswater

Это, пожалуй, самое удачное решение для утепления кровли изнутри. Это пластик, который компактно ложится между стропилами, закрывая все свободное пространство. Не поддерживает горение и не горит сам по себе. Он очень легкий и обладает отличными изоляционными свойствами.

Базальтовая вата в плитах прекрасно сохраняет форму. Его недостаток в том, что он легко впитывает пары и воду, а потому требует доп., Что очень важно: если минеральная вата попадет внутрь, то она безвозвратно потеряет более половины своих полезных качеств.Если это произойдет, вам придется его поменять.

Несмотря на этот недостаток, это один из наиболее подходящих материалов для утепления кровли изнутри. Он просто работает с ним, у него доступная цена. Строгое соблюдение технологических инструкций при работе с ним, возможны недостатки.

Пенополистирол

Это очень популярный и востребованный материал. Но об использовании мансардного утеплителя стоит подумать подробнее.

Материал имеет отдельные характеристики, которые можно считать практически уникальными.

Это чрезвычайно малая теплопроводность, минимальный вес, низкая влагопроницаемость, идеально жесткая форма.

Но наряду с этими замечательными положительными качествами у него есть и очевидные недостатки. Разные разновидности материала обладают разной степенью огнестойкости. А для утепления часто используют его горючие разновидности. А это крайне опасно. При пожаре огонь поднимается вверх, а если горит утеплитель, выжить на таком пылающем чердаке будет практически нереально.

Не слишком удобен для работы, поэтому при ходьбе, резке и монтаже довольно крошка. При его использовании между стропилами остаются зазоры, и их нужно как-то закрывать. Со временем он разрушается и начинает еще больше крошиться. На основании перечисленного можно сделать вывод, что использование пенопласта в данном случае не очень целесообразно.

Пенополистирол экструдированный

Замечательный материал для утепления мансарды снаружи, для прокладки под кровлей, на стропилах. Он достаточно прочен, отлично сохраняет форму, ему не страшна высокая влажность и, что очень важно, он не горит. Особого внимания заслуживает тот факт, что для утепления требуется не очень толстый слой – 5-10 см.

Полиуретановая повязка

Это материал нового поколения. С помощью специальной установки он сливается с пустотами утепляемого материала, не оставляя зазоров и дырок. Такое напыление позволяет предотвратить образование мостиков холода.

Этот материал не страшен огню и воде, он легкий, прочный, хорошо держится. Но есть минус и у него крайне низкий показатель паропроницаемости: почти не дышит. Следовательно, без устройства принудительной вентиляции на чердаке всегда будет повышенная влажность.

Эквата.

Пожалуй, это один из самых подходящих для утепления изнутри материалов, и его использование на самом деле является идеальным вариантом.

Он, как и предыдущий, проникает в мельчайшие дырочки, заполняя все промежутки.

Также чрезвычайно легкий, не боится влаги, абсолютно не поддерживает горение и прекрасно «дышит».

Кроме того, его кардинальное отличие от других материалов совершенно безвредно для здоровья и абсолютно экологично. Ни мельчайших частиц, ни даже испарения эко-воды, в отличие от той же минеральной ваты.

Мансардная крыша: как утеплить изнутри

Выбирая, чем лучше утеплить крышу мансарды, следует обращать внимание не на одну из эксплуатационных характеристик изоляционного материала, а на особенности его использования.Утепление помещения удобнее выполнять способом изнутри: если нет противопоказаний и позволяет пространство.

Для этого используются разные виды утеплителей – и минеральная вата, и экструдированный пенопласт, экогенная вода или пенополиуретан. Залог надежности и долговечности материалов – соблюдение грамотной комбинации, или «пирога» утепления кровли. Он обеспечит и комфорт проживания под ним, то есть в помещении чердака.

Изоляционный пирог – изнутри наружу

При использовании ватных материалов для утепления обязательно применяется пароизоляционная пленка. С его помощью минеральная вата не будет подвергаться воздействию влаги, поступающей из жилища с паром.

Если стеклянную ставку заменить пенополиуританом или эко-артом, необходимость в испарении отпадает.

Независимо от выбранного утеплителя, он будет необходим в любом случае. Назначение – защита деревянных деталей кровельной конструкции.Роль гидроизоляции выполняют специальные сверхдиффузные мембраны, которые обладают особыми качествами.

Они могут производить пар снаружи, но в то же время не пропускать внутрь влагу. Между кровлей и гидроизоляционной мембраной нужно оставить зазор. Его размер может варьироваться от 4 см до 10 в зависимости от материала и типа кровли. Через него из утеплителя будет выводиться лишний пар.

Мансарда: изоляция кровли снаружи

Это удобнее делать, пока строительство еще ведется, если оно уже завершено, придется удалить кровельный материал.Внешний способ утепления кровли максимально сохраняет все доступное жилое пространство. Решением некоторые дизайнеры также предлагают обыграть стропила в качестве декоративных элементов интерьера).

Ему не страшна влага, и он не нуждается в испарении. «Пирог» для наружного утепления пенополистиролом выглядит так:

• Пенополистирол экструдированный в пластинах;
• Мембранная гидроизоляция;
• Клиренс с тринт вентиляцией;
• Кровельный материал.

Очевидный плюс такой изоляции – свободный доступ к стропилам в любое время, что облегчает их осмотр и даже ремонт. Способ утепления пенплексов поверх стропила отличается тем, что позволяет оборудовать теплоизоляционным защитным слоем, полностью предотвращающим образование мостиков холода.

Фасадная часть мансарды утеплена вместе с фасадом здания, то есть снаружи. Как правильно выбрать подходящий для этого материал? Это зависит от того, что было использовано при строительстве дома и, конечно же, предпочтений и желаний хозяина.

Если для утеплителя используется специальная система крепления, в качестве утеплителя можно взять стекловодный с гидроизоляционными и пароизоляционными пленками. А под планируемый мокрый фасад можно удачно поставить обычный. Главное для достижения успеха – строгое соблюдение технологий.

основная »Водоснабжение» Как утеплить жилую мансарду. Утеплитель Hansard изнутри

.
