видео-инструкция по монтажу своими руками, особенности установки потолочных конструкций, второго этажа дома по балкам, цена, фото

Все фото из статьи

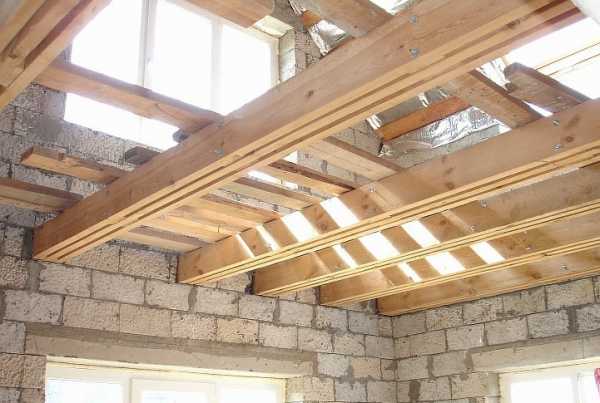

Устройство перекрытия по деревянным балкам представляет собой одно из наиболее распространенных технических решений в частном строительстве. Укладка несущих элементов с последующей теплоизоляцией дает возможность существенно снизить теплопотери дома, а значит – и уменьшить расходы на обогрев.

Естественно, при обустройстве перекрытий нужно учитывать множество тонкостей, и именно о них мы поговорим в данной статье.

Несущие конструкции между этажами необходимо качественно утеплять и защищать от влаги

Основы конструкции

Необходимость утепления

Прежде чем анализировать устройство деревянного перекрытия между этажами, нам необходимо понять, какие задачи выполняет эта конструкция и каким требованиям она должна соответствовать.

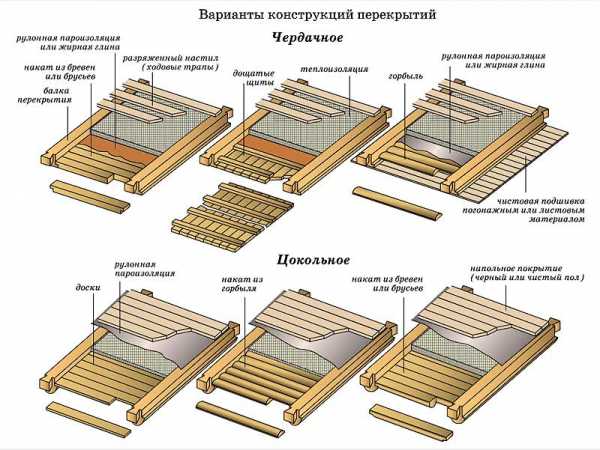

Разновидности конструкций

• Во-первых, любое перекрытие – это несущая плоскость, которая должна быть достаточно прочной и стабильной, чтобы справляться с возникающими нагрузками. Пол, сформированный в процессе монтажа, не должен прогибаться под весом человека и мебели, а это значит, что для работы нужно использовать материалы с соответствующими механическими характеристиками.

Обратите внимание!
Наиболее важным компонентом в данном случае являются сами балки, однако и другие компоненты (доски, фанера, деревянные щиты) также играют важную роль.

• Во-вторых, эффективное устройство перекрытий в деревянном доме определяет его теплотехнические характеристики. Чем качественнее будут утеплены подпольное пространство и чердак, тем более энергоэффективным будет само здание.
• В-третьих, речь здесь идет не только о тепло-, но и о гидроизоляции. Для нормализации влажности в помещениях необходимо закладывать в подпольном и межэтажном пространстве пароизоляционные материалы. Иначе в результате конденсатообразования влажность будет возрастать, кроме того, от фундамента или неутепленного подвала будет «тянуть» сыростью.

Красным отмечены участки, обязательные для теплоизоляции

• Наконец, обустройство перекрытий с качественной теплоизоляцией позволит нам дифференцировать обогрев помещений: там, где это необходимо (например, в спальне или детской), можно будет поддерживать повышенную температуру. А вот в гостиной или прихожей на обогреве можно сэкономить.

Как видите, процесс закладки утепленных перекрытий вполне оправдан и сточки зрения комфорта, и с точки зрения экономики. Ниже мы расскажем, какие материалы стоит использовать для решения этой задачи.

Используемые материалы

Итак, что же нам нужно для возведения перекрытий?

• Во-первых, сами балки – но их обычно закладывают еще на этапе строительства. Если же есть возможность выбирать, то для этой цели стоит использовать деревянные брусья сечением не менее 150х100 мм, качественно просушенные и пропитанные влагозащитными составами с антисептическими компонентами.

Балки должны быть достаточно прочными, чтобы не прогибаться под нагрузкой

• Во-вторых, само перекрытие обустраивается либо из досок (для чернового настила можно брать необрезные или горбыли, для чистового — обрезные или шпунтованные из сосны или другой плотной древесины), либо из плит на древесной основе. Наилучшим выбором здесь будут фанера или ориентированно-стружечная плита (ОСБ) толщиной от 25 мм.
• В-третьих, монтаж настила производится либо на лаги, либо на черепные бруски, подшитые к балкам. Для этой цели будут использоваться брусья сечением 50х50 мм.

Засыпка пространства под полом керамзитом

Все вышеперечисленное касается самой несущей конструкции. Однако для того, чтобы перекрытие выполняло все свои функции, его необходимо утеплить. Сравнить основные теплоизоляционные материалы, используемые для этой цели, можно по таблице ниже:

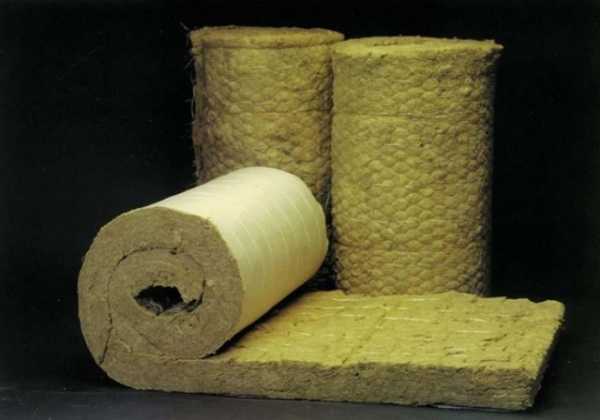

Чаще всего для теплоизоляции применяется минеральная вата в плитах

Как видите, утеплять конструкции тоже можно с использованием разных материалов. Ниже мы расскажем, какие еще компоненты для этого понадобятся и как провести процесс обустройства с начала до конца.

Методика укладки

Черновой пол на первом этаже

Инструкция по устройству перекрытия первого этажа по грунту предполагает такой порядок работ:

Снизу выполняем подсыпку песком

• Грунтовое основание под полом тщательно утрамбовываем, после чего засыпаем песчано-гравийной смесью слоем до 20 см. Смесь также трамбуем с периодическим увлажнением до тех пор, пока не прекратится ее усадка.
• Поверх песчаной подсыпки либо выполняем подбетонку, либо просто укладываем слой гидроизоляционных материалов (полиэтиленовая пленка либо влагозащитная мембрана).

Обратите внимание!
Если здание было возведено на плитном фундаменте, или же под домом размещается подвал с бетонным перекрытием, то засыпку проводить, естественно, не нужно.

• Само подпольное пространство либо оставляем пустым, либо заполняем керамзитом. Второй вариант предусматривает увеличение затрат, но и качество теплоизоляции будет заметно выше: засыпка будет препятствовать потерям тепла за счет конвекции.

Пирог пола на первом этаже

• К нижней части каждой балки крепим черепные бруски сечением 50х50 мм. На них укладываем черновой накат, изготовленный из толстой фанеры или необрезной доски.
• Перекрываем накат гидроизоляцией таким образом, чтобы полиэтилен или мембрана заходили и на сами балки. В месте стыка полотнищ делаем нахлест не менее 10 см, а сами стыки проклеиваем скотчем.
• Поверх наката размещаем теплоизоляционные плиты из минеральной ваты, полистирола или пенопласта. Зазоры между балками и утеплителем заполняем саморасширяющейся полиуретановой пеной.
• Сверху кладем слой пароизоляции – пергамина, полиэтилена или мембраны.

Пароизоляционный слой защищает утеплитель от конденсата

• На верхнюю плоскость каждой балки набиваем контррейку толщиной до 40 мм. Этот элемент нам нужен для того, чтобы обеспечить воздушный зазор между верхним настилом и теплоизоляционным материалом.
• Сверху укладываем настил. Для этой цели используем либо доски, либо листы фанеры/ОСБ. Второй вариант применяется в том случае, если в качестве напольного покрытия мы будем использовать плитку, линолеум, ламинат и т.п.

Необходимо отметить, что этот вариант конструкции не является единственным. Так, если пол обустраивается поверх бетонного основания, то в качестве несущего элемента будут использоваться не балки, а лаги на стойках или черепных брусках. Соответственно, именно между лагами мы и будем закладывать утеплитель на слой гидроизоляционного материала.

Укладка верхнего настила. В полость между лагами будет задуваться эковата.

Совет!
Шаг между лагами нужно выбирать кратным ширине теплоизоляционной плиты – тогда мы существенно сэкономим время на подгонку утеплителя в размер.

Утепление чердачных и межэтажных перекрытий

Естественно, теплоизоляция нужна не только для пола. Устройство перекрытия второго этажа по деревянным балкам либо же утепление чердака также очень полезны, поскольку позволяют снизить теплопотери здания минимум на 10 -15%.

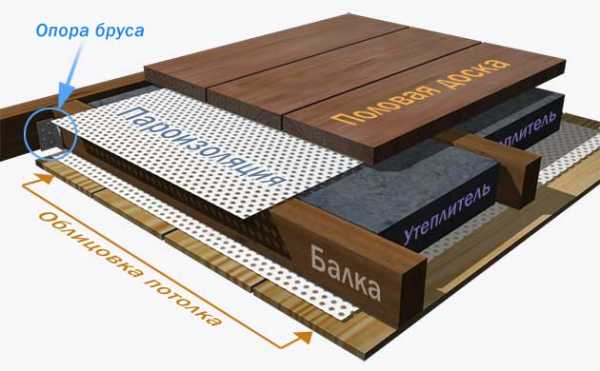

Основные элементы конструкции

Методика работы здесь будет схожей, но некоторые отличия все же наблюдаются:

• Для начала готовим потолочные балки к обшивке и утеплению. Для этого осматриваем их, при необходимости укрепляем, устраняя трещины, после чего обрабатываем влагозащитными препаратами.
• На боковые стороны балок в нижней части набиваем черепные бруски. Как и в случае с перекрытием первого этажа, укладываем на черепные бруски настил из фанеры, ОСБ или досок.

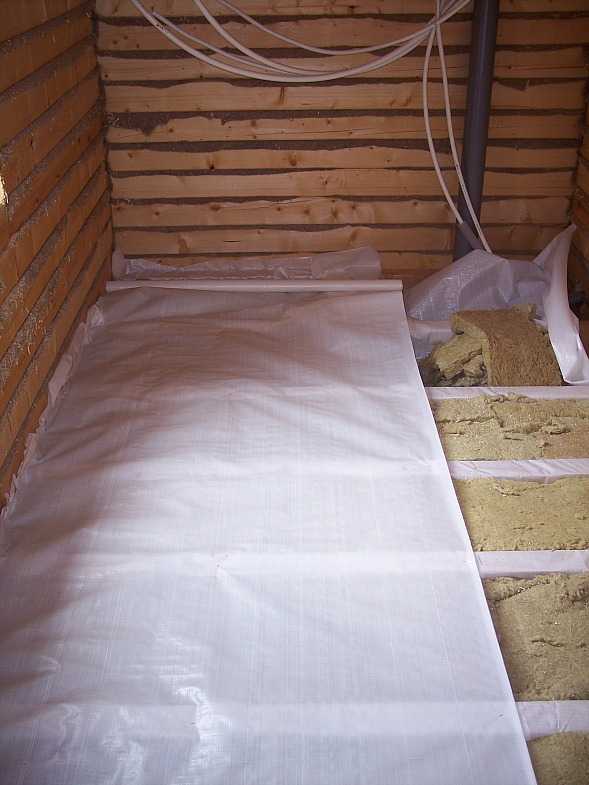

• Чтобы защитить теплоизоляционные материалы от увлажнения, выполняем гидроизоляцию настила. Для этой цели покрываем балки и настил пергамином, мембраной или полиэтиленовой пленкой.
• При обустройстве перекрытия в новом доме желательно края балок на 10 -15 см оставить без гидроизоляции для завершения процесса сушки. В противном случае влага, «запертая» в древесине, может стать причиной ее гниения.

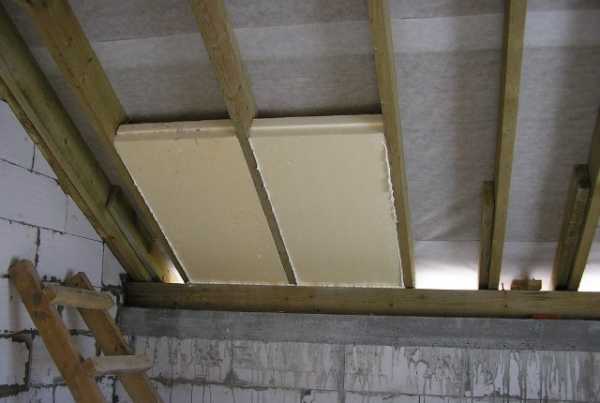

К укладке утеплителя все готово!

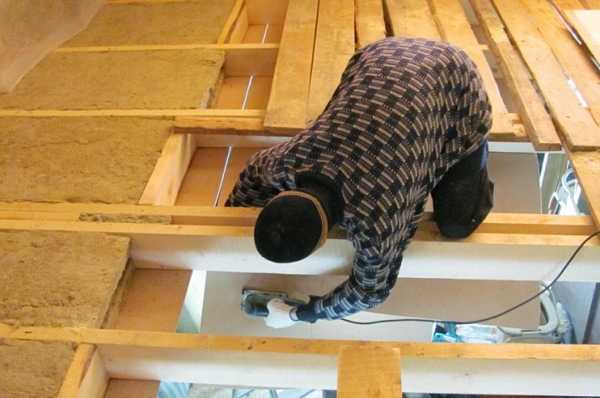

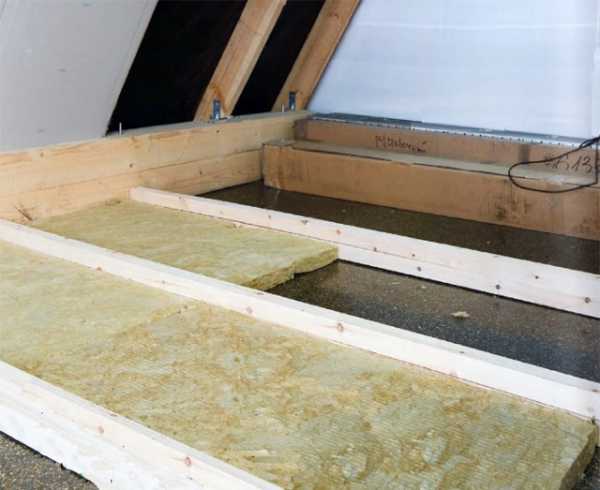

• Поверх гидроизоляции укладываем утеплитель. Если используется базальтовая вата или аналогичный материал, то следим за тем, чтобы плиты не сминались, а при монтаже пенопласта/полистирола тщательно герметизируем все щели.
• Если сверху будет располагаться жилое или отапливаемое помещение, то обязательно накрываем теплоизоляционный слой пароизоляционной мембраной. Для неотапливаемого чердака эту операцию можно пропустить, поскольку влажность в данном случае будет регулироваться за счет вентиляции кровли.

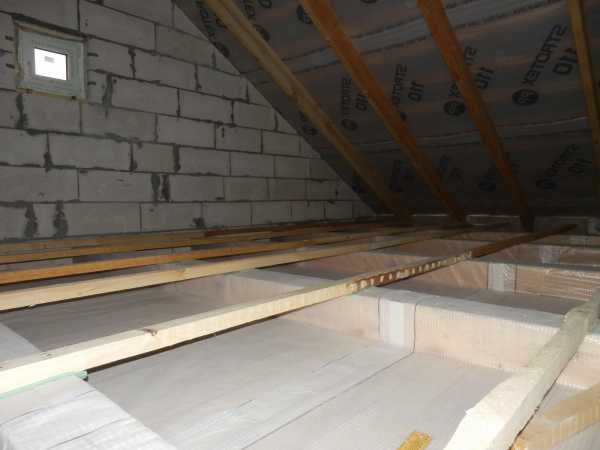

Завершаем устройство деревянного перекрытия второго этажа или чердака так:

• Снизу подшиваем потолок досками или гипсокартонными плитами, которые крепим к балкам и черепным брускам. Эта подшивка позволяет нам получить плоскость, необходимую для дальнейшей отделки.

Обратите внимание! В принципе, этот этап можно и пропустить, сделав выступающие потолочные балки элементом декора.

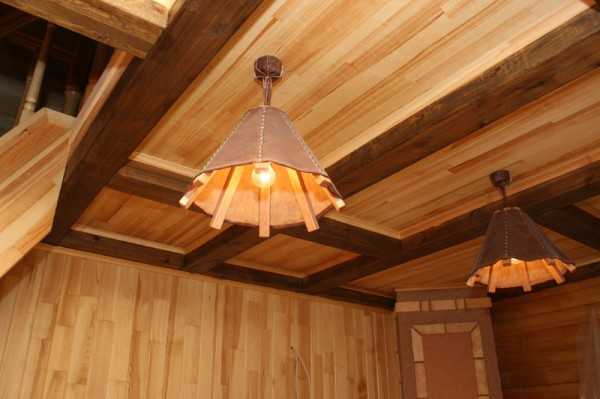

Фото декоративного потолка с открытыми балками

• Поверх утепленного деревянного перекрытия настилаем дощатый или фанерный пол. Сам настил укладываем с таким расчетом, чтобы между ним и утеплителем сформировался циркуляционный зазор не менее 15-20 мм.

• Дальнейшие действия зависят от того, какое напольное покрытие мы намерены использовать.

Заключение

Устройство потолочного перекрытия в деревянном доме, а также теплоизоляция полов на грунтовом основании – задачи достаточно трудоемкие. Однако потратить время на изучение применяемых здесь технологий, а также на просмотр видео в этой статье определенно стоит. Освоив все нюансы, мы сможем самостоятельно справиться с работой, существенно сэкономив и обеспечив комфортный микроклимат в нашем жилище.

rubankom.com

Утепление межэтажного перекрытия по деревянным балкам: видео инструкция — Remont-om

Главная / Монтаж, ремонт, уход / Утепление / Межэтажное перекрытие по деревянным балкам — утепление

Перекрытия с несущими элементами из дерева встречаются очень часто – как в постройках солидного возраста, так и в новых строениях. Как правило, эта конструкция нуждается в качественном утеплении, либо укладке звукоизолирующего материала и о том, как утеплить межэтажное перекрытие, сделанное по деревянным балкам, поговорим в этой статье.

Особенности конструкции

Главной особенностью этой конструктивной части строения является наличие внутренних пустот, которые и будут использованы для укладки теплоизолятора или звукоизолирующих материалов. В целом, процесс это не сложный, если соблюдать элементарные правила и технологию укладки.

Еще одна особенность – несущие детали из дерева. К ним можно прикрепить любое покрытие посредством обычных саморезов или гвоздей. Это в значительной степени упрощает монтаж и сборку перекрытия. В зависимости от того, какой конкретно будет выбран вариант теплоизолятора, потребуется обустройство конструкций разного типа и, поэтому, к выбору этой составляющей нужно подойти очень внимательно.

Выбор утеплителя

В качестве теплосберегающего слоя можно применить множество самых разных по внешнему виду и свойствам материалов. Выбрать наиболее подходящий поможет приведенный ниже список, в котором рассмотрены основные характеристики возможных материалов.

• Пенопласт. Удобен в монтаже, недорого стоит и обладает очень небольшим весом. Монтаж можно производить в одиночку, а крепление в большинстве случаев осуществляется на монтажную пену. Продается в виде листов или плит. К минусам можно отнести средние характеристики по звукоизоляции, большую толщину, а также горючесть.

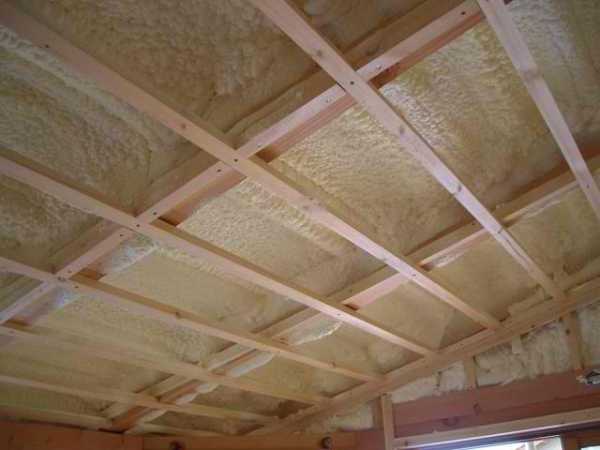

• Пенополиуретановое покрытие, наносимое распылителем. Отлично теплоизолирует поверхности, обеспечивая практически полную герметичность. Можно регулировать толщину наносимого слоя материала. К минусам относится необходимость использования специального оборудования для нанесения и высокая стоимость.

• Минеральная вата. Наиболее популярный из всех видов утеплителей. Помимо хороших теплоизоляционных свойств обладает неплохими характеристиками по звукоизоляции. Недорого стоит и поэтому является одним из наиболее доступных вариантов утеплителей. Предлагается в виде плит или в рулонах разной толщины и это позволит подобрать оптимальный вариант. К недостаткам относится необходимость гидроизоляции, так как этот утеплитель способен впитывать воду. Кроме того, деформация материала приводит к потере основных свойств.

• Экструдированный пенополистирол. Похож по внешнему виду на пенопласт, но, обладает более совершенными характеристиками – лучшей теплоизоляцией, меньшей толщиной и высокой прочностью. Благодаря высокой плотности, его можно покрывать шпаклёвкой или штукатуркой. Стоимость находится в среднем сегменте. К минусам можно отнести не самые лучшие звукоизоляционные качества.

Отталкиваясь от этих характеристик, можно подобрать наиболее подходящий по всем параметрам материал и переходить к работам по его укладке.

Выбираем теплоизоляционный материал

Прежде чем приступить к выполнению работ, следует выбрать подходящий утеплитель. Состав и форма используемого теплоизоляционного материала во многом будут определять последовательность выполнения работ и конечный эффект.

Предпочтение может быть отдано:

• вате;
• пенопласту;
• насыпным материалам;
• пеноплексу.

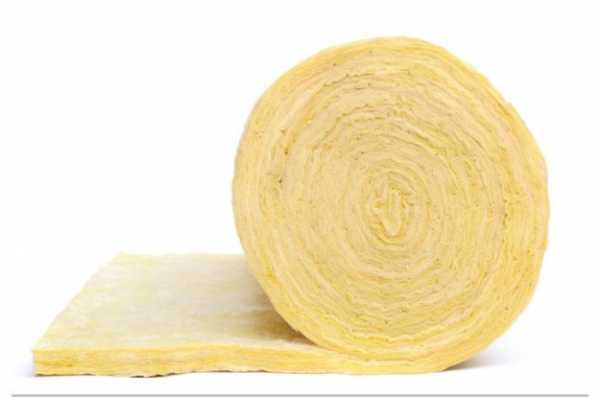

Вата

Может иметь различный состав. Поставляется в виде рулона или пласта и может плотно прилегать к балкам. Наибольшее распространение получили:

• минеральная, предпочтительно с волокнистой структурой;
• шлаковая;
• базальтовая, изготавливаемая из горных пород и специальных связующих элементов;
• стекловата, при производстве которой используют стекло или стеклянную крошку.

Вата различного типа отличается:

• низкой теплопроводностью;
• отличным шумопоглощением;
• высоким уровнем пожаробезопасности;
• гигиеничностью;
• экологичностью;
• устойчивостью к воздействию плесневого грибка, насекомых, бактерий.

При выполнении работ необходимо учитывать высокую степень чувствительности ваты к воздействию влаги.

Несоблюдение технологии может привести к снижению теплоизолирующих свойств. Укладку утеплителя следует производить на пароизоляционный материал.

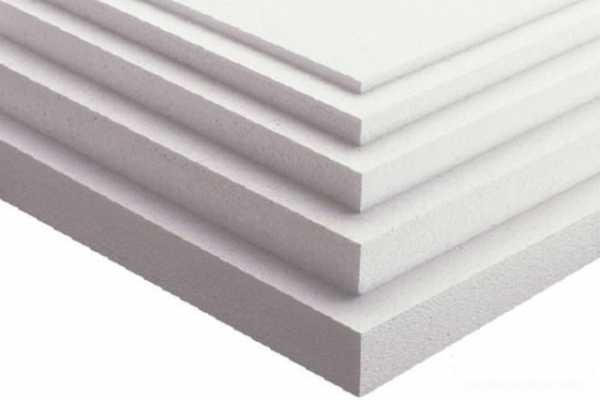

Пенопласт

Материал белого цвета, отличающийся высокими теплоизоляционными свойствами благодаря большой концентрации воздушных пузырьков в его структуре. Пенопласт характеризуется:

• низкой стоимостью;
• простотой выполнения монтажных работ;
• низким коэффициентом теплопроводности;
• стойкостью к температурным колебаниям;
• антимикробными свойствами;
• водонепроницаемостью.

Такой теплоизоляционный материал является негорючим. Именно поэтому при выполнении работ в частном доме с печным отоплением следует обязательно учитывать эту особенность плиты.

Расчет требуемого количества плит производится исходя из рабочей площади потолочного основания. При этом важно учесть количество слоев, которые планируется уложить, и площадь одного листа, обязательно предусмотрев небольшой запас (около 5%). Толщина плит напрямую зависит от климатической зоны и конструктивных особенностей конкретного строения.

Насыпной материал

Наиболее распространенным является насыпной утеплитель – керамзит. Его получают путем термической обработки натуральной сланцевой глины в специальных печах. За счет непрерывного вращения глина вспенивается, постепенно приобретая твердую закаленную поверхность.

Как следствие, керамзит отличается:

• превосходной звуко- и теплоизоляцией;
• малым весом;
• пожарной безопасностью;
• стойкостью к гниению и разложению;
• экологической безопасностью.

Однако следует обязательно учитывать ряд особенностей, решив использовать его между этажами. Засыпка материала должна производиться на подложку из-за присутствия большого количества пыли и крошек.

Толщина слоя должна быть около 10 – 20 см. Стоит обязательно предусмотреть наличие гидроизоляционного слоя для предотвращения намокания керамзита. Если этого не сделать, керамзит потом будет долго сохнуть.

Производители предлагают керамзит в виде щебня, гравия и песка. Для засыпки между балок можно использовать только гравий. Керамзит такого типа имеет характерную форму (округлую или продолговатую) с размером зерна 0,1 – 0,2 см.

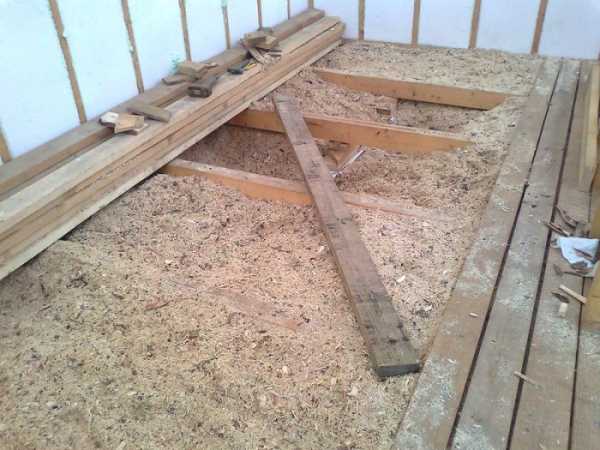

Еще одним доступным насыпным теплоизоляционным материалом можно назвать опилки, преимуществами которых являются:

• натуральность;
• отсутствие в составе токсичных примесей, способных оказать негативное воздействие на организм;
• малый вес;
• доступность для всех групп потребителей.

Однако горючесть резко снижает интерес к опилкам при выборе потолочного теплоизоляционного материала.

Пеноплекс

Обладает высокими теплоизоляционными свойствами и простотой монтажа. Он экологически безопасен, что делает возможным его использование для утепления перекрытия в жилых зданиях.

Пеноплекс изготавливается в форме плит из экструзионного пенополистирола, к которому для придания необходимых свойств дополнительно клеится цемент-стружечный слой. Материал имеет:

• низкую теплопроводность;
• нулевое водопоглощение;
• высокую механическую прочность;
• небольшой вес.

Пеноплекс способен сохранить свои свойства даже при периодическом замораживании и оттаивании.

Закладывая его между этажами в доме, который эксплуатируется лишь время от времени, можно снизить теплопотери на долгое время.

Может использоваться для теплоизоляции перекрытий различного типа, в том числе железобетонных плит.

Деревянные балки

Преимущество деревянных перекрытий заключается в простоте выполнения монтажных работ и доступности. Древесина отличается небольшой теплопроводностью, что способствует снижению теплопотерь во время последующей эксплуатации строения.

Работы по теплоизоляции перекрытия выполняются в определенной последовательности.

Подготовительные работы

Подготовка заключается в тщательном осмотре всех элементов с целью выявления грибка, жука-короеда или иных проблем. При наличии черных следов или проточин нужно обязательно произвести обработку пораженных участков специальными средствами.

Только после этого можно приступать к утеплению деревянных перекрытий. Также при необходимости выполняется усиление балок.

Гидроизоляционные работы

На этом этапе предпочтительно использовать супердиффузионную мембрану, а не гидроизоляционную пленку. Мембрана способна стать преградой на пути воды, но позволит «пройти» пару. Гидроизоляционный материал должен покрывать всю защищаемую поверхность.

Балкам стоит уделить особое внимание. Для этого производится их оборачивание гидроизоляционной пленкой. Чтобы обеспечить естественное просушивание древесины обязательно оставляем 10-15 мм с каждого края свободными.

Монтаж теплоизоляционного материала

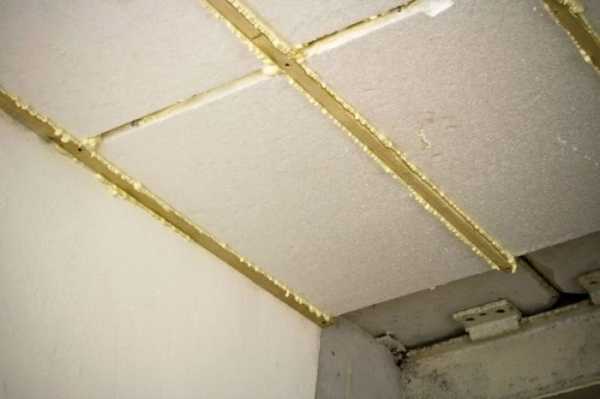

Плиты пенопласта фиксируются специальными метизами или жидкими гвоздями. Для крепления ваты можно использовать проволоку.

Если в качестве теплоизоляционного материала выбран пеноплекс, то крепление по балкам производится аналогично пенопласту.

Насыпной материал просто разравнивается.

После того как фиксация утеплителя будет завершена, можно приступать к чистовой отделке.

Утепление других перекрытий

Последовательность выполнения работ зависит не только от того, какой используется утеплитель. Следует обязательно учитывать вид материала, используемого при изготовлении потолочного перекрытия в доме и место, где проводятся работы.

Бетонное основание

Теплоизоляцию бетонных перекрытий предпочтительно выполнять с помощью жесткого материала. Его фиксируют клеем или специальными дюбелями.

При использовании мягких материалов в обязательном порядке набиваются деревянные рейки или монтируется оцинкованный профиль.

Потолочное перекрытие

Теплоизоляцию потолочного перекрытия можно производить с двух сторон:

• со стороны жилого помещения;
• со стороны чердака.

При выполнении работ со стороны чердака можно использовать все доступные виды теплоизоляционных материалов, в том числе и насыпные. Со стороны жилых комнат утепление производится с помощью плит и ваты.
